Značka	Siemens
Model	SN53ES02AH
Typ výrobku	Vestavná myčka nádobí
Výška	86 cm (standardní model)
Šířka	60 cm
Hloubka	55 cm
Kapacita	13 sad nádobí
Elektrické napájení	230 V, 50 Hz, 10 A
Tlak vody	0,05 – 1 MPa
Postřikovací ramena	2 (horní a spodní, demontovatelné)
Filtrační systém	Hrubý filtr, mikrofiltr
Vnitřní osvětlení	EmotionLight (volitelné)
Projekce na podlahu	TimeLight (volitelné)
Osvětlení mezery	Osvětlení mezery (volitelné)
Zásuvka Vario	Ano (odnímatelné)
Pracovní deska	Demontovatelná
Přední dvířka	Odnímatelná (integrovatelná)
Ovládací panel	Integrovaný, vyměnitelný
Těsnění dveří	Spodní a horní, vyměnitelná
Přepadový kanál	Vyměnitelný
Opravitelnost	Náhradní díly k dispozici, opravy možné uživatelem podle návodu
Údržba	Pravidelné čištění filtrů, postřikovacích ramen a těsnění
Spotřeba vody (odhadovaná)	9,5 L na cyklus
Spotřeba energie (odhadovaná)	0,92 kWh na cyklus
Hlučnost (odhadovaná)	44 dB(A)

Často kladené otázky - SN53ES02AH SIEMENS

Jak vyčistit filtry myčky nádobí?

Chcete-li vyčistit filtry, otočte hrubý filtr proti směru hodinových ručiček a vyjměte filtrační systém. Dbejte na to, aby do vany nespadly žádné cizí předměty. Sklopte mikrofiltr a vyjměte jej. Znovu sestavte systém zarovnáním šipek a otáčením hrubého filtru ve směru hodinových ručiček, dokud nezapadne.

Jak vyměnit horní postřikovací rameno?

Chcete-li horní postřikovací rameno vyjmout, odšroubujte jej (1) a poté stáhněte dolů (2). Při montáži vložte horní postřikovací rameno a pevně zašroubujte. Spodní rameno se vložením zajistí.

Jak odstranit pracovní desku?

Před odstraněním pracovní desky odpojte spotřebič od elektřiny a vyjměte jej z vestavby. Odstraňte dva zadní šrouby (volitelné). Zatlačte nahoru zajišťovací páky pod pracovní deskou, mírně nadzvedněte pracovní desku směrem dopředu a poté ji zatlačte dozadu, abyste ji vyjmuli.

Jak vyměnit napájecí kabel?

Odpojte spotřebič od elektřiny a odpojte přívod vody. Pohybujte připojovacím kabelem nahoru a dolů, abyste jej vyjmuli z objímky. Při montáži zasuňte nový kabel do objímky, dokud neuslyšíte kliknutí. Ujistěte se, že je konektor dobře upevněn.

Jak vyměnit spodní těsnění dveří?

Odstraňte dva upevňovací klipy na spodním těsnění dveří, odpojte přepadový kanál a zvedněte žlábek. Vyjměte těsnění z vnitřních dveří. Při montáži vložte těsnění s uzavírací klapkou do vnitřních dveří a zajistěte jej klipy.

Jak nainstalovat zásuvku Vario?

Pro demontáž zásuvky Vario ohněte nožičky rukojeti směrem dovnitř, rukojeť vyjměte shora a poté vytlačte plastové vložky směrem ven. Při montáži postupujte v opačném pořadí. Ujistěte se, že sklopné tyče jsou správně umístěny.

Co dělat, když myčka nádobí nenastartuje?

Nejprve zkontrolujte, zda je spotřebič zapojený a zda nedošlo k přepálení pojistky. Ujistěte se, že jsou dveře řádně zavřené. Pokud problém přetrvává, nahlédněte do návodu k diagnostice běžných poruch nebo kontaktujte zákaznický servis.

Jaká je maximální kapacita v sadách nádobí?

Tento model pojme až 13 standardních sad nádobí, což odpovídá plné náplni pro 4-5 člennou rodinu.

Jak používat funkci EmotionLight?

EmotionLight se automaticky rozsvítí při otevření dveří. Pro výměnu odpojte spotřebič od elektřiny, odstraňte pracovní desku a případně pravou boční stěnu, poté odklopte a vyjměte EmotionLight. Nainstalujte nový tak, že správně umístíte kabel, aby nedošlo k poškození.

Jak resetovat spotřebič?

Pro resetování odpojte spotřebič na minimálně 60 sekund a poté jej znovu zapojte. Tím dojde k resetování elektroniky. Pokud chybové kódy přetrvávají, nahlédněte do návodu pro konkrétní kroky.

NÁVOD K OBSLUZE SN53ES02AH SIEMENS

Poznámky k opravě - Myčka nádobí

1 O tomto dokumentu 86

1.1 Dulezite informace 86

1.1.1 Ucel 86
1.2 Vysvětlení symbolù 86
1.2.1 Uroven nebezpeci 86
1.2.2 Symboly nebezpeci 86
1.2.3 Struktura vystrah 87
1.2.4 Obecne symbol 87

Bezpečnost. 88

2.1 Vseobecne bezpecnostnifokyny 88

2.1.1 Vsechny domaci spotrebice 88

Nastroje a pomúcky 8

Oprava

4.1 Vymena horni desky 90

4.1.1 Sejmuti horni desky 90
4.1.2 Montázh hornl desky.. 90

4.2 Montaz systemu kosu 91

4.2.1 Montaz zasobniku na tabley u modelu 86 cm.. 91
4.2.2 Montaz drzaku salku 91
4.2.3 Montáz parni vložky 92

4.3 Vymena zasuvky varioDrawer 93

4.3.1 Vyjmuti zasuvky varioDrawer 93
4.3.2 Montaz zasuvky varioDrawer 94

4.4 Vymena ostrikovacich ramen 95

4.4.1 Vyjmuti ostrikovacho ramena 95
4.4.2 Montaz ostrikovaciho ramena 95

4.5 Vymena filtru 96

4.5.1 Vyjmutif filtru. 96
4.5.2 Montaz filtru 96

4.6 Montaz ostrikovaci hlavy pro plechy 97

4.7 Vymena napajeciho kabelu 98

4.7.1 Vytażení napajecího kabelu. 98
4.7.2 Pripojennapajecihokabelu 98

4.8 Vymena krytu zasobniku na myci prostfredek 99

4.8.1 Odstranení krytu zásobniku na myci prostředek 99
4.8.2 Vlozeni pruziny 99
4.8.3 Montaz krytu zasobniku na myci prostredek.. 99

4.9 Vymena krytu cerpadla odpadni vody 100

4.9.1 Odstraneni krytu cerpadla opadni vody 100
4.9.2 Montaz krytu cerpadla odpadni vody 100

4.10 Vymena bochniho panelu 101

4.10.1 Sejmuti bočniho panelu 101
4.10.2 Montáz bočniho panelu. 102

4.11 Vymena vnejsich dvirek 103

4.11.1 Vyjmuti vnejsich dvfek 103

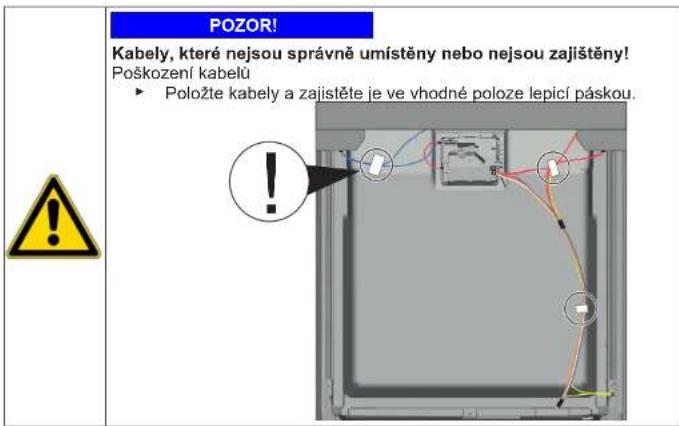

4.11.2 Montáz vnejsich dvftek 103

4.12 Vymena ovladaciho panelu 105

4.12.1 Odstranenovladacibo panelu 105
4.12.2 Montáz ovladacího panelu 105

4.13 Oprava pruzin dvifek. 106

4.14 Vymena spodniho panelu 108

4.14.1 Sejmuti spodniho panelu 108
4.14.2 Montaz spodniho panelu 108

4.15 Vymena zasuvkove desky v zakladne 109

4.20.1 Vyjmuti teshenl dvirek 118
4.20.2 Montáz tésněni dvírek 118

Poznámky k opravě - Myčka nádobí

4.21 Vymena EmotionLight 119

4.21.1 Odstranéni EmotionLight 119
4.21.2 Montaz EmotionLight 119

4.22 Vymena TimeLight 122

4.22.1 Vyjmutl TimeLight 122
4.22.2 Montaz TimeLight 122

4.23 Vymena Gap Illumination 123

4.23.1 Vyjmuti Gap Illumination 123
4.23.2 Montaz Gap Illumination 124

O tomto dokumentu

1.1 Dulezite informace

1.1.1 Ucel

TytoPokynykopravpomahajspotbrebiti privlastnoruciopravspotbrebiu v souladus platnymipredispysokodesignu (platnymi k 03/2021).

Obsahuji informace o vymene nekterych nahradnich dlu vctne prisluynch vystrah a nebezpeci.

V pripadé dotazu se obratte na nās zákaznicky servis. Za skody rucime pouze v pripadé, ze budou správné dodrženyPokyny k opravě.

1.2 Vysvétlení symbolú

1.2.1 Uroven nebezpeci

Jednotlivo urovné vystrah se skladají ze symbolu a signáního slova. Signáni slova uvádeji závažnost nebezpeči.

Ürovn yvstrahy Vyznam
NEBEZPEČI	Nedodrženi yvstražného upozorněni zpú-sobí smrt nebo vázné zraněni.
VYSTRAHA	Nedodrženi yvstražného upozorněni mu-že zpúsobit smrt nebo vázné zraněni.
POZOR	Nedodrženi yvstražného upozorněni mu-že zpúsobit lehák zraněni.
POZOR!	Nedodrženi yvstražného upozorněni mu-že zpúsobit škody na majelku.

Tabulka 1: Uroven nebezpeci

1.2.2 Symboly nebezpeci

Symboly nebezpeci jsou symbolicka znazorneni urcujici druh nebezpeci

V tomt dokumentu jsou pouzity nasledujici symbolo nebezpeci:

Symbol nebezpeci Význam
!	Obecné vystražné upozorněni
	Nebezpeci vycházejíc z elektrického na-pétí
	Nebezpeci výbuchu
	Nebezpeci põezání
	Nebezpeci Rozdrcení

O tomto dokumentu

Symbol nebezpeći Význam
SSS	Nebezpećí spojené s horkymi povrchy
	Nebezpećí vycházejici ze silného elektromagnetického pole
	Nebezpećí z neionizujicího zářeni

Tabulka 2: Symboly nebezpeci

1.2.3 Struktura vystrah

Vystrahy pouzite v toto dokumentu maj standardizovan yzhled a strukturu.

Nasledujicj pflklad ukauzje vystruh, ktera varjue pred zasaheim elektrickym proudem piti dokyu dilu pod prudem. Je uvedeno opatfeni pro zabraneni rizika.

1.2.4 Obecné symboly

V toto dokumentu jsou pouzity nasledujici obecne symboly:

Obecný symbol Význam
i	Uvedeni zviástniho tipu (text nebo grafické vyjädfeni)
j	Uvedeni Jednoduchého tipu (pouze text)
k	Uvedeni odkazu k videonávodu

Obecný symbol Význam
	Uvedeni požadovaných nastrojù
	Uvedeni požadovaných podmínek
	Uvedeni podmínty (když, pak atd.)
	Uvedeni výsledku
[Start] Uvedeni klasy nebo tlačitka
[00123456] Uvedeni Čísla materiálu
Status Uvedeni zobrazeného textu / okna (naukazateli spotfěbiće)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Vseobecne bezpečnostníPokyny

2.1.1 Vsechny domáci spotřebrane

Nebezpeci urazu elektrickym proudem pfi dotyku dlu pod proudem!

Chyby pri oprave elektrickych soucasti mohou vest k urazu elektrickym proudem!
- Odpoje spotfebic ze site alespon 60 sekund prd zahajenim praci.
- Po opravě nechte provest bezpečnostnízkoušku podle VDE 0701 nebo spečifický predpisù dané zěme.

Nebezpeci poraneni o ostre hrany!

Pouzivejte ochranné rukavice.

Nebezpeci rozdrceni bēhem opravy, udžby, odstraněni zavad a servisu tězkymi a pohyblivými součastmi

Pouzivejte bezpecnostn obuv.
Zajistete tězké současti préd pádem.
Nesahejte na pohyblive soucasti.

Nebezpeci z hlediska bezpečnosti / funkce spotřebrane!

• Používejte pouze origináni nahradní dily.
  Nebezpeči poskození elektrostatisty citlivych současti (elektrostatický vyboj)!
  Nedotykejtesmodulu,vctnepripojakvodicu.

Nastroje a pomücky

Oznaceni Detaily Smíky
Śroubovák torx T20 s otvorem [00340764]	100 mm, pro šrouby s pojistnám kolíkem
Śroubovák torx T15	Délka 80 mm
Plochy šroubovák Čepel 10 mm x 1,6 mm x 200 mm	Ø
Jehlové klesté [00340871]	Délka: 200 mm, rovné

2021-03-22 9001630792 Copyright BSH Hausgeräte GmbH strana 89 od 989

Oprava

4.1 Vymena horní desky

Požadavek:

Spotfebi ecdojpojen od privodu elektrickenenergie.
Spotbrebi je volne priustupny.

4.1.1 Sejmuti horni desky

1. Odstrante dva srouby ze zadni strany (1) (volitelne).
2. Stisknete obé západky umlěné pod homí deskou směrem nahoru (2).

1. Lehce nadzvednete celo homi desky (3).
2. Homi desku vysunte smere mdozadu (4).
3. Sejměte horní desku.

4.1.2 Montaz horni desky

1. Zaklapène zadni ccast pracovni desky do vodicich list pomoci poljstnych manzet (1).

1. Horní desku posùnǐte doprědu (2).
2. Zatlačte prědni Čast horní desky směrem dolù, dokud obě západky slyšitelné nezapadnou na misto (3).
3. Opet zarsoubujte dva srouby (4) (volitelne).

Oprava

Ze spotrebice byl odstranen prisluynko.

4.2.1 Montáz zásobniku na tabley u modelu 86 cm

Speziáni nastroje:

Zasobnik na tabley [00614935]
Drzak szalku [00618565]
1. Vlozte zasobnik na tabley do cela koše.
2. Vystfedte jej a zaklapneite zasobnik na spravne misto.

4.2.2 Montáz držák ušálkú

Spezialn nastroje:

1. Vyjměte plastovou vložku.

1. Nacvakne tdrzak saiku na spravne misto.

1. Vyklopte držák.

Oprava

1. Umistete nadobi, ktere chcete umyt.

4.2.3 Montáz parní vložky

Spezialni nastroje:

Zasobnik na tabley [00614935]
Drzak salku [00618565]

Zasunte parni vlozku koncovkami pod system kosu.

Oprava

4.3 Vymena zasuvky varioDrawer

1. Ohnete klapky madla dovnitf.

4.3.1 Vyjmuti zasuvky varioDrawer

1. Vyjmete madlo smarem nahoru.

2. Vycvaknete plastové bočni vložky ven a vytlače je nahoru z rámu.

Oprava

1. Opatrone ohnete zoubky vodici kolejnice smerem ven.

1. Vytáhněte sklopné trny ven ze zoubkú.

2. Vycvaknete celo kovoveho ramu z drzaku.

1. Vysunte kovovy ram ven z kolejnic.

4.3.2 Montáz zásuvky varioDrawer

Montaž proved v opacné sledu.

Oprava

4.4 Vymena ostrikovacich ramen

4.4.1 Vyjmuti ostrikovaciho ramena

1. Vysroubujte horn ostfikovacrameno (1) a yvjmete jey vtahnutim smerem dolu (2).

1. Vyjmete spodni ostrikovaci rameno jeho vytahnutim smere dmuk.

4.4.2 Montáz ostrikovaciho ramena

1. Vlozte spodni ostrikovacr rameno.
   Ostrikovárameno zaklapne na své misto.
2. Vlozte horni ostrikovaci rameno a pevnje jej zaresubujte na své misto.

Oprava

4.5 Vymena filtru

4.5.1 Vyjmutil filtru

1. Otocthe hruby filtr proti smeru hodinovych rucicek (1) a vyjmete filtracnf system (2).

Dbeje na to, aby do jimky nespadly zadne cizi prdmety.

1. Vytażenim vyjměte mikrofiltr.

4.5.2 Montáz filtru

1. Smontujte filtracni systém.
   Ujistete se, ze zajistovaci zapadky hrubeho filtru zaklaply na své misto.
2. Vlozte filtraci system do spotfebeice a otocte hruby filtr ve smru hodinovych rucikek.
   Ujistete se, ze obe sipky licutji.

Oprava

4.6 Montáz ostrikovací hlavy pro plechy

1. Vyjmete homi kos.
2. Vlozte ostrikovaci hlavu pro plechy do drzaku (1) a otochte ji smereh doprava (2).

Ostrikovac hlava pro plechy zaklapne do své polohy.

Oprava

4.7 Vymena napajecihokabelu

Požadavek:

Spotfebic je odpojeny od privodu elektricke energia.
Spotbrebi je odpojen od privodu vody.
Spotrebic je volne pfiustupny.

Zasunte zastrcku napajecho kabelu do sitové zasuvky, dokud zastrka slysitelné nezaklapne na své misto.

Oprava

4.8 Vymena krytu zasobniku na myci prostredek

Pro vypaceni muzete pouzt maly sroubovak.

Požadavek:

Spotbrebič je odpojený od privodu elektrické energia.
Spotbrebi je odpojeny od privodu vody.
DviriKa jsou otevfená.
Kryt zasobniku na myci prostfedek je otevreny.

4.8.1 Odstranéni krytu zásobniku na myci prostředek

1. Posuhte kryt zasobniku na myci prostfedek o 5 mm.
2. Vyjměte spodni stranu krytu zásobniku na myci prostředek z kolejnic a homí stranu krytu vysunte ven.
3. Odstrahte pruzinu.

4.8.2 Vlozeni pruziny

1. Dlouhy konec pruziny vlozte do montažniho ovoru daskovacj Jednotky (1).

1. Krátký konec pruziny vložte do montážniho olvoru krytu zásobniku na myci prostředek (2).
2. Zamackne t kryt do davkovacj jednotky (3).

4.8.3 Montáz krytu zásobniku na mycí prostředek

1. V poloze 5 mm préd uplyn otevřenim vložte kryt zasobniku na myci prostredek do vodici listy na{jedne strane. Za pouziti jemné sily zatalte opacny konec do vocidi listy.
2. Zkontrolujte funkci krytu zasobniku na myci prostredek.

Oprava

4.9 Vymena krytu cerpadla oppadni vody

Požadavek:

Kos je vyjmuty.
Filtryjsouodstranene. 96

4.9.1 Odstranéni krytu Čerpadla odpadni vody

1. Vycerpejeve veskerou vodu.

V priapede potfeby pouzijte houbicku.

1. Odmontujte kryt cerpadla Izici a uchopte jej za Rozperu.

1. Zvednete kryt Čerpadla šikmo směrem dovnitī a odstranje jej.

4.9.2 Montáz krytu Čerpadla odpadni vody

Vlozte kryt cerpadla (1) a zatlachte na nej (2).

Kryt cerpadla zaklapne na své misto.

Oprava

1. Z bočniho panelu vyšroubujte šrouby (1).

Obr. 1. Plne integrovany spotbreic

1. Vyklonté bočni panel nahore mlne ven (2).
2. Spustte bočni panela vytáhněte jej ze zámbru základny (3).

Oprava

4.10.2 Montáz bočniho panelu

1. Vlozte bočni panel doŽlábku základny (1).

Obr. 2: Plne integrovany spotfebič

1. Zatlačte bočni panel do spotřebiece (2).
2. Bočni panel zajistěte šrouby (3).

Oprava

4.11 Vymena vnejsich dvirek

Požadavek:

Spotfebi ecdojpojen od privodu elektrickenenergie.
Spotbreic je odpojen od privodu vody.

4.11.1 Vyjmuti vnejšich dvifek

Odstrahte srouby, ktere jsou popsané v nasledujicich krocich.

1. Otevierte dvirka.
2. Odstrante Ctyr slrouby.

3

Dvirka na jegne strane pfdrzuje.

Odstrahte dva srouby.

4.11.2 Montáz vnejśich dvírek

Oprava

Požadavek:

Izolański roundo je správně umistěno aupevněno na vinití strane vnejsich dvírek.
Do vnejsich dvirek jsou namontovany zavesy.
1. Zavretene vinitn dvlka, aniz bye ste je zaklapli.
2. Zatlacte vnejsi dvirka nahoru pod ovladacip panel (1).

1. Zatlačte vnejši dvířka směrem k vinitním dvífkúm a pridržte je (2).

4

Dvifka na{jedne strane pridrjule.

Otevřete dvífka a zajistěte je dvěma šrouby (kovové šrouby 4 x 11 mm).

5.Vnejsi dvirka zajistete ctymi srouby (kovovse srouby 4 x 11 mm).

Oprava

4.12 Vymena ovladaciho panelu

Je-li vadny jedem z fidicich modulu, musi byt yvmenen cel'y ovladacip panel.

Požadavek:

Spotbrebič je odpojený od privodu elektrické energia.
Spotbrebi je odpojeny od privodu vody.
Vnejsi dvifka jsou vyjmuta.
Vnejsdvlkajsouvymuta (plne integrovany/integrovanyspotbrebi).

4.12.1 Odstrænī ovládacího panelu

1. Odpoje elektrické pripojen ovladacho panelu a senzoru nizke hladiny lesticiho prostredku (1,2).

1. Odpojte zemplnici kabel (3) (volitelne).
2. Otevretedvifka spotbrebice.

3. Zajistete ovladaci panel prd padem (pridrzte jej).

4. Odstrahte sest sroubu.

1. Odstrante ovladaci panel.

4.12.2 Montáz ovládacího panelu

Poujite srouby 4 x 16 mm.

Montaz proved've opacnem sledu.

Oprava

4.13 Oprava pruzin dvirek

1. Odstrante kryt vedeni kabelu.

2.1.Dvifka pooteviete (1).

1. Umistěte dražku do Žlábku základny (2).
2. Pomalu dvifka zavrete (3).

Kabelovy systém se automatický převní k závesu dveři.

Oprava

3.1. Jemn' zavfete dvifka (4).

1. Posunte dražku dozadu a uvolněte záves dvírek (5).
2. Otevretedvifka (6).

1. Opakujte proces na druhé strané spořebiče.

Oprava

4.14 Vymena spodniho panelu

Nozicky jsou identické a Ize je libovoln zamenet.

Požadavek:

Spotbrebič je odpojený od privodu elektrické energia.
Spotrebic je odpojeny od privodu vody.
Vnejsi dvirka jsou yjmuta.
Vnejs dvika jsou yjmuta (plne integrovan/ integrovany spotfebi).

4.14.1 Sejmuti spodniho panelu

1.

Nesprvné sejmuti.

Pokud spodni panel uvolnite po strane a sejmte jej, mohou se ulomit oba dva drzaky. Je-li poskozeny pouze jeder drzak, je mozné yvmenit strany, oba drzaky jsou identicke.

Doporučujeme umistínekaj prěděmt pod přědní bočné stranu spořtežé, aby doško k oděhéné spožný panelu s nožickámi.

1. Sāhnefte šroubovákem do vodici lǐ sīy (1) a uvolněte zāpadku jejím zatlčením do-lú.

3.Zvednete panel.

1. Odstraţene nozički smrerem doprêdu (1).

4.14.2 Montáz spodniho panelu

1. Namontujte nožicky.
2. Upevnete spodni panel v jeho horni casti (1) a zatlacte na nej, dokud slysitelne nezaklapne do spravne polohy (2).

Oprava

4.15 Vymena zasuvkove desky v zakladne

Zasuvkova deska je umistena ve spodni casti vpredu.

Požadavek:

Spotbrebič je odpojený od privodu elektrické energia.
Spotrebic je odpojeny od privodu vody.
Celni strana nabytku (volitelne) je odstanena.
Vnejsldvfkjsouyjmuta.
Vnejs dviika jsou vymutá (plne integrovany/integrovany spotfebi).
Spodni panel je odstraneny (volitelne).→108

4.15.1 Odstraněni zásuvkové desky v základné

1. Odstrante dva srouby (1).

1. Uvolnete zapadky (2).

2. Opatrně naklonite zásuvkovou desku doprodu (1).

4.

Odjistete zastrku na zapadce a zatahnete dozadu (volitelne) (2).

Montáz zásuvkové desky provedte v opacné sledu.

Oprava

4.16 Vymena prepadového potrubí

Pprepadovotrubijeumistenove spodni casti spotbrebiévpredu.

Požadavek:

Spotbrebič je odpojený od privodu elektrické energia.
Spotrebic je odpojeny od privodu vody.
elni strana nabytku je odstanena (volitelne).
Vnejdi dvilka jsou vyjmuta.
Spodni panel je odstraneny (volitelne).→108
Zásuvkóvá deska v základné je odstrěná. →109

4.16.1 Odstraněni prépadového odtoku

Zbytková voda

Po odstraneni vypousteci hadice muze yvtect zbytková voda.
Zachyfte vodu nebo ji ze dna spotbrebice odsajte.

1. Vyjměte prepadové potrubí.

4.16.2 Montáz prépadového potrubí

Poskozeni vodou pri nesprvné instalaci prepadového potrub!
Spodni cast prepadového potrub spravné zaunite do kolejnic ve zlabku záklany.
Horni cast prepadového potrub zaklapné spravné na svě misto.

1. 1. Umistete prepadov potrubi (1).

2. Zasunte prepadove potrubi do tsesneni (2).

3. Zatlačte prepadové potrubí do kolejnic v těsněni (3).
4. Prepadové potrubi vlozte s nejvyší presností (4).
5. Zaklapnete prépadov potrubi (5)

Oprava

1. Zkontrolujte levou i pravou stranu montaže. 3. Zkontrolujte správné usazení.

1. Zaklapnete kovovou uchytku na levé i pravé strane.

2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana 112 od 989

Oprava

4.17 Vymena vnitrnich dvifek

Požadavek:

Spotfebi ecdojpojenoy od privodu elektrickenenergie.
Spotbreic je odpojen od privodu vody.

1. Vytáhněte těsněni dvířek dopředu.
2. Vinitri dviirka posunte za tsesnei.
   3.Zavirevtinidvirka
3. Vytahnete tsesnei dvifek nahoru. Bochni dlly smefuji nahoru.

4. Posunte zaves dvifek nahoru.

5. Zajistete zaves dvirek srouby.

6. Namontujte vnilni dvifka na zaves.
7. Zajistete vnitfn dvfka srouby.

Oprava

4.18 Vymena zavesu dvirek

Požadavek:

Spotfebic je odpojeny od privodu elektricke energia.
Spotbrebi je odpojen od privodu vody.
Spotfebi je volne pfistupny.
Bočni panel je odstranény.→101
Vnejfdvfkjsouvymuta.
Viniti dviirka jsou odstranena.
Ovladaci panel je odstraneny, 105
Pruziny dvifek jsou zajistene. 106
Spodni panel je odstraneny. 108
Zasuvkova deska v zakladne je odstranena, 109
Přepadovžlăj je odstraněny.→110

4.18.1 Odstraneni zavesu dvirek

1.1. Pomoci sroubovaku uvolneze zapadku (1).

1. Vytihnete zavés smérém dopředu (2).

1. Uvolnete zemnici kabel na zavesu dveri.

4.18.2 Montáz závesu dvírek

Oprava

1. 1. Do spotbrebié umistete záves (1).

2. Posunte zaves dolu (2) tak, aby do spotfebiez zapadl.

2.

Chybejici uzmenni muze vest ke vzniku potencialu elektricke sithe n dvefici

Provedte uzemneni.

2021-03-22 9001630792 Copyright BSH Hausgeräte GmbH strana 115 od 989

Oprava

4.19 Vymena (spodniho) tsesnei dvirek

Požadavek:

Spotfebic je odpojeny od privodu elektricke energia.
Spotbrebi je odpojen od privodu vody.
Vnejsi dvirka jsou vyjmuta.
Zasuvkova deska v zakladne je odstranena.109
Spodni panel je odstraneny (volitelne).→108
Pruziny dvifek jsou odstaneny.
Ovladaci panel je odstraneny
Byl odstranen drzak kabeloveho svazku vpravo dole.

1. Ze spodniho těsněni dveří vyjměte dvež přidržné spony (1, 2).

1. Odpojte prepadovy odtok.

3.Vyjmete prepadovy zlab.

Oprava

1. Z vinitrich dvirek vyjmeite spodn i tsebni.

1. Spolu s tésnémim dvirek umistete na tésnici listu vlevo a vpravo tésnici uzávery.

1. Do vinitnich dvirek vlozte tésnéni's uzaviraci klapkou.
2. Tsesnén dvifek zajistete dvema prldrznymi sponami.

Oprava

4.20 Vymena (horniho) tseseni dvifek

Požadavek:

Spotfebi ecdojpojen od privodu elektrickenenergie.
Spotbreic je odpojeny od privodu vody.

4.20.1 Vyjmuti tsesni dvirek

Z vinitinho ramu vyjmete tsesnei.

1. Pripravte si prisluşné těsnění dvírek.
2. Ujistete se o spravne montažni poloze profilu tésnéni.

1. Bila tečka musi licovat s proužkem těsnici listy.

4

Téséní nésmi byt y rozich zvinéne ani napnute. Téséní je na koncich pfcé nzei zairznuto a zepfedu se zuzuje smér em ke spodni casti zaobníku.

Umistete konec tseneni rovné dopredu pod vnilni dvika. Tseneni by melo co nejvice dolhat ke strane zasobniku.

Správné namontované těsnění dvírek:

Oprava

4.21 Vymena EmotionLight

EmotionLight se nacházi v horní prědní vnějś Časti proplachovaci nadrže.

Požadavek:

Spotbrebič je odpojený od privodu elektrické energia.
Spotrebic je odpojeny od privodu vody.
Spotfebi je volne pflstupny.
Horní deska je odstrēná (volitelné).
Pravy bočni panel je odstraněny (volitelné).→101

4.21.1 Odstraneni EmotionLight

1. Vytáhněte držák směrem nahoru (2).

2. Vytihnete zastru konektoru (vpravo dole na prnedn strane spotbrebe).

3. Odpoje elektrické pripojeni od napajeciho modulu.

1. Odstrahte EmotionLight ze spotbrebcie.

4.21.2 Montáz EmotionLight

Kabel namontujte na spodni pravou stranu.

Oprava

Obr. 3: Plochy kabel
4. Zasunte zastrku.

Oprava

4.22 Vymena TimeLight

TimeLight vyměně pouze jako celek. Modul TimeLight je upevně k zadni.czasti zásuvkové desky v základne.

Požadavek:

Spotbrebič je odpojený od privodu elektrické energia.
Spotbreic je odpojeny od privodu vody.
Spodnl panel je odstraneny. 108
Zásuvková deska v záklaté je odstraněna a otočena.→109

4.22.1 Vyjmutti TimeLight

1. Zapadky (1) jemne ohnene smerem ven.

1. Vytáhněte modul TimeLight nahoru z vodici listy (2).

4.22.2 Montáz TimeLight

1. Ohnete západky (1) zpét.

1. Zasunfe modul TimeLight do vodici liSty (2).
2. Zapojte elektrické pripojeni.

Oprava

Spotfebic je odpojeny od privodu elektricke energia.
Spotbrebi je odpojeny od privodu vody.
Vnejsl dvrka jsou demontovaná.
Ovladaci panel je odstraneny.

4.23.1 Vyjmuti Gap Illumination

1. 1. Odjistete zapadku (1).

2. Odpoje elektrické pripojeni z provozniho modulu (2).

2.1.Odjistete pridrznhakvzadu(1).

2.Vyjmte svetelne vlakno (2).

Oprava

3.1.Odjistete pridrzny hak (1).

1. Zvednene desku plośnych spoju s držákem a vyjměte ji z rámu provozniho modulu (2e)

4.23.2 Montáz Gap Illumination

1. Vlozte drzak desky plosnych spoju do ramu provoznilho modulu.

1. Upevnete jej zaklapnutim.

1. Vlozte svetelne vlakno a upevnete jej zaklapnutim.

1. Vodič pripojte k provoznilmu modulu.

Tip til reparation - Opvaskemaskine

Om dette Dokument. 127

1.1 Vigtig information 127
1.1.1 Formal 127
1.2 Forklaring af symboler 127
1.2.1 Fareniveauer 127
1.2.2 Faresymboler 127
1.2.3 Adverslernes opbyning 128
1.2.4 Generelle symboler 128

Sikkerhed 129

Poznámky k opravám - Umyvačka riadu

O toto dokunte 786

1.1 Dolezite informacia 786

1.1.1 Ucel 786
1.2 Vysvetlenie symbolov 786
1.2.1 Urovne nebezpečenstva. 786
1.2.2 Symbolo označujuce rizika 786
1.2.3 Struktura varovani 787
1.2.4 Vseobecne symbol 787

Bezpečnost 788

2.1 Vseobecne bezpechnostné poukyny 788

2.1.1 Vsetky domace spotrebice 788

Nastroje a pomocky 789

Oprava. 790

4.1 Vymena pracovnej plochy 790

4.1.1 Odobratie pracovnej plochy 790
4.1.2 Montaz pracovnej plochy.. 790

4.2 Instalacia systemu kosov 791

4.2.1 Montaz drzadla v modeli rozmerom 86 cm 791
4.2.2 Montazuchtykynaprdrzanie poharov 791
4.2.3 Montaz naparovacej vlozky 792

4.3 Vymena zasuvky varioDrawer 793

4.3.1 Vybratie zasuvky varioDrawer 793
4.3.2 Montaz zasuvky varioDrawer 794

4.4 Vymena ostrekovacich ramien 795

4.4.1 Odoberanie ostrekovacieho ramena 795
4.4.2 Montaz ostrekovacieho ramena 795

4.5 Vymena filtrov 796

4.5.1 Odoberanie filtra 796
4.5.2 Montaz filtrov 796

4.6 Montaz ostrekovacej hlavice na plech na pecenie 797

4.7 Vymena elektrického kábla 798

4.7.1 Odojenie elektrického kábla 798
4.7.2 Pripojenie elektrického kábla 798

Poznámky k opravám - Umyvačka riadu

4.21 Vymena EmotionLight 819

4.21.1 Odoberanie osvetlenia EmotionLight 819
4.21.2 Montaz osvetlenia EmotionLight 819

4.22 Vymena TimeLight 822

4.22.1 Odstranenie TimeLight 822
4.22.2 Montaz TimeLight 822


NEBEZPEÇENSTVO Druh a zdroj nebezpeçenstval Možné následký pri ignorovani nebezpeçenstva/varovania. - Opatrenia a zákazy na zabránie nebezpeçenstvu.

Nasledujuci priklad znazornije varovanie pred zasahom elektrickym prudom pri dotyku scastami pod napatim. Je uvedene opatrenie na predidenie nebezpecenstvu.


NEBEZPEČENSTVO Nebezpečenstvo Úrazu elektrickým prudom pri dotyku s Čast'am pod napāṭim! Umtie v dóssledku zásahu elektrickým prudom Odpoje spotrebiće od elektrického zdroja aspoñ 60 sekünd pred začiatom oprav.

1.2.4 Vseobecne symboly

V toto dokumente sa pouzivaju nasledujuce vseobecne symboly:

Všeob. symbol Význam
i	Označenie špecíálinehoPokynu (textové a/alebo grafické)
i	Označenie jegnoduchéhoPokynu (len textové)

Vseob. symbol Význam
Označenie prepojenia na videonávod
Označenie požadovaných nastrojov
Označenie požadovaních podmienok
Označenie podmienky (ak ..., potom ...)
Označenie výslédku
[Spustenie] Označenie klávesu alebo tlacidla
[00123456] Označenie Čísla materiálu
Stav Označenie zobrazného textu/okna (na displeji spotrebíča)

Tabulka 3: Vseobecne symbol

Bezpečnost'

2.1 Vseobecne bezpecnostréPokyny

2.1.1 Vsetky domace spotrebice

Nebezpečenstvo urazu elektrický prudom pri dotyku s Čast'am pod napatim!

Spotrebie je odpojeny od elektrickho napajania.
Spotrebič je volné dostupné.

4.1.1 Odobratie pracovnej plochy

1. Odstrante dve skrutky vzadu (1) (volite nè).
2. Stlacte obe zachytabvie packy pod pracovnou plochou smerom nahor (2).

1. Vpredu mierne zdvihnite pracovnu plochu (3).
2. Pracovn' plochu odltace smerom dozadu (4).
3. Odstrante pracovn plochu.

4.1.2 Montáz pracovnej plochy

1. Vytlacke kovovr ram vzadu z vodidla.

4.3.2 Montáz zásuvky varioDrawer

Pri montázi postupujte v opacnom poradi krokov demontáze.

2021-03-22 9001630792 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 794 z 989

Oprava

4.4 Vymena ostrekovacich ramien

4.4.1 Odoberanie ostrekovacieho ramena

1. Odskrutkujte horné ostrekovacie rameno (1) a potiahnite nadol, kim ho vyberiete (2).

1. Vytilhniite spodne ostrekovacie rameno nadol, cim ho vyberiete.

4.4.2 Montáz ostrekovacieho ramena

1. Vlozte spodne ostrekovacie rameno.
   Ostrekovacie rameno zacvakne na svojemeisto.
2. Vlozte horne ostrekovacie rameno a napevno ho zaskrutkujte na svoje miesto.

Oprava

4.5 Vymena filtrov

4.5.1 Odoberanie filtra

1. Otocte filter na hrubé necistoty proti smeru hodinovych ruciciek (1) a odoberte filtračny systém (2).

Skontrolujte, Ci do odpadového priestoru nespadol ziaden cudzi predmet.

4.7 Vymena elektrického kábla

Požiadavka:

Spotrebie je odpojeny od elektrického napajania.
Spotrebic je odpojeny od zdroja vody.
Spotrebie je voine dostupny.

4.7.1 Odpojenie elektrického kábla

Zahybyte opatme zastrckou elektrického kábla nahor a nadol a vytihnite ju zo zásuvky.

4.7.2 Pripojenie elektrického kábla

POZOR!

Na vypáčenie možete použit malý skrutkovač.

Požiadavka:

Spotrebie je odpojeny od elektrickho napajania.
Spotrebie je odpojeny od zdroja vody.
Dvierka boli otvorené.
Kryt na praci prostriedok bol otvoreny.

1. Odcerpajte vsetku vodu.

V priade potreby pouzite spongiu.

1. Pomocou lyzice vypacte viecko cerpadla a chyfte ho za priecny diel.

1. Zdvihnite viecko cerpadla zboku dovnu t a vyberte ho.

4.10.2 Montáz bočného panelu

Spotrebie je odpojeny od elektrického napajania.
Spotrebič je opdojený od zdroja vody.

4.11.1 Odoberanie vonkajsch dvierok

Jednoducho vyberte skrutky popfsane v nasledujucich krokoch.

1. Otvorte dvierka.
2. Odoberte styri skrutky.

3.

Dvierka zaistete a z jegnej strany pridrzte.

Odstrante dve skrutky.

4.11.2 Montáz vonkajschdvierok

Oprava

Požiadavka:

Izolań flaus bol správy umiestný a zafixovaný na vnutornej strane vonkajśch dvierok.
Závesy su vlozené do vonkajsch dvierok. 1. Zatvorte vnutorne dvierka tak, aby nezacva
2. Zatlache vonkajsie dvierka nahor pod ovladacI panel (1).

Pri montázi postupujte v opacnom poradi krokov demontáze.

Oprava

4.13 Zaistenie pruzin dvierok

1. Vyberte krypt vodidla kábla.

2.1.Dvierka mieme pootvorte (1).

Systém káblov sa automaticky pripoji do závesu na dvierkach.

Oprava

3.1.Mieme zatvorte dvierka (4).

1. Drażku presunte dozadu a uvoñite záves dvierok (5).
   3.Otvorte dvierka (6).

1. Proces zopakujte na druhej strane spo'rebiča.

2021-03-22 9001630792 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 807 z 989

Oprava

Paty su identické a je mozné ich zamenit.

Požiadayka:

Spotrebie je odpojeny od elektrickho napajania.
Spotrebič je odpojený od zdroja vody.
Vonkajsie dvierka su odobratae.
Vonkajsie dvierka su odobraté (plne integrované/integrované).

V závislosti od modelu série je zástrčka k EmotionLight stale zaistená k základni.

Oblokujte zastroku na zapadke a potiahnite dozadu (volitelne) (2).

4.15.2 Montáz dosky zásuvky v základni

• Pri montázi dosky zásuvky v základni postupujte v opacnom poradi krokov demontáze.

Oprava

1. Skontrlujte montaž na pravej a'lavej strane. 3. Skontrlujte pevnú polohu.

1. Zacvaknite kovove uchytky na l'avej a pravej strane.

2021-03-22 9001630792 Autorske prava vlastni spolocnost BSH Hausgerate GmbH Strana 812 z 989

Oprava

4.17 Vymena vnutornych dvierok

Požiadavka:

Spotrebič je odpojený od elektrického napajania.
Spotrebič je opdopojén od zdroja vody.

4.17.1 Odoberanie vnutornych dvierok

1. Odstrante skrutky (1).
2. Odoberte vnutorné dvierka smerom nahor (2).

4.17.2 Montáz vnútornych dvierok

1. Sklopte tesnenie dvierok dopredu.
2. Posunte vnutorné dvierka za tesnenie dvierok.
3. Zatvorte vnutorné dvierka.
4. Sklopte tesinenie dvierok nohak. Bočné Časti smerjuć nadol

5. Záves dvierok posunte nahor.

6. Záves dvierok zaistite pomocou skrutiek.

7. Vnutorné dvierka umiestnite na zaves dvierok.
8. Vnutorné dvierka zaistite pomocou skrutiek.

Oprava

4.18 Vymena zavesu dvierok

Požiadavka:

Spotrebič je odpojený od elektrického napajania.
Spotrebič je opdopojéný od zdroja vody.
Spotrebie je voine dostupny.
Bočný panel je odobrát.→801
Vonkajsie dvierka su odobratae.
Vnutorné dvierka su odstranene.
Ovladaci panel je odobraty. 805
Pruzina z dvierok je pripevnena. 806
Spodny panel je odobrát,→808
Doska zásuvky základne je odobrata,→809
Prepadovy kanal je odobrát.→810

4.18.1 Odoberanie zavesu dvi

1. 1. Uvolnite zachytávací háčik pomocou skrutkovača (1).
2. Záves dviorok potiahnite doprodu (2).

1. Uvolfite uzemnovacie pripojenie na závese dvierok.

4.18.2 Montáz závesu dvierok

NEBEZPEGENSTVO

Spotrebič je odpojený od elektrického napajania.
Spotrebič je opdopojéný od zdroja vody.
Vonkajsie dvierka su odobratae.
Doska zásuvky základne je odobrata.→809
Spodny panel (volitefné) je odobratý. →808
Pružiny z dvierok su odstránene.
Ovladaci panel je odobratty.
Drziak pásu káblov dole vpravo je odstráneny.

Spotrebič je odpojený od elektrického napajania.
Spotrebič je odpojený od zdroja vody.

POZOR! Nesopravna monta! Poškodenie kábl v oblasti závesu dvierok. Namontujte kabel v oblasti okolo závesu dvierok (medzi záve-som dosky a vyplachovacou nadržkou) tak, aby ho nemohli poškodit pohybléveci.

Kabel namontujte vpravo dole.

2021-03-22 9001630792 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 820 z 989

Oprava

Obr. 3: Plochy kabel
4. Zasunte zastrku.

2021-03-22 9001630792 Autorske prava vlastni spolocnost BSH Hausgerate GmbH Strana 821 z 989

Oprava

4.22 Vymena TimeLight

TimeLight vymiejale len akocompletny diei. Modul TimeLight je pripevny na zdnu cask dosky zasuvky zkladne.

Poziadavka:

Spotrebie je odpojeny od elektrickho napajania.
Spotrebič je opdojený od zdroja vody.
Spodny panel je odobrát. 808
Doska zásuvky základne je odobrata a otočena. →809

4.22.1 Odstranenie TimeLight

1. Zachytávacie prky (1) ohnite mierne smerom von.

1. Potiahnite modul TimeLight nahor von z vodidia (2).

4.22.2 Montáz TimeLight

1. Zachytávacie prvy (1) znovu ohnite spat.

1. Zallacte modul TimeLight do vodidia (2).
2. Vytvorte elektrické priopojenie.

Oprava

Spotrebič je odpojený od elektrického napajania.
Spotrebic je odpojeny od zdroja vody.
Vonkajsie dvierka su odpojené
OvladacI panel je odobraty.

4.23.1 Odstränenie Gap illumination

1. 1. Odpojte uchytku (1).

2. Odstrante elektrické pripojenie z ovladacieho modulu (2).

2.1.Odpojte uchytku vzadu (1).

1. Odoberte svetelne vlakno (2).

Oprava

3.1. Odpojte zachytavací háčik (1).

1. Zdvihniţ dinoskiy, zhuang, yu držiakom a vyberte ju z rámu ovladacieho moduli (2).

4.23.2 Montáz Gap illumination

1. Vlozte drziak dosky plośnych spojov do rámu ovladacieho modulu.

2. Dotiahnite ho až do zacvaknutia

1. Namontujte svetelne vlakno a dotiahnite ho az do zacvaknutia.
