Merkki	Siemens
Malli	SN53ES02AH
Tuotetyyppi	Sisäänrakennettava astianpesukone
Korkeus	86 cm (vakiomalli)
Leveys	60 cm
Syvyys	55 cm
Kapasiteetti	13 astiasto
Sähkönsyöttö	230 V, 50 Hz, 10 A
Vesipaine	0,05 – 1 MPa
Suihkuvarret	2 (ylempi ja alempi, irrotettavat)
Suodatusjärjestelmä	Karkea suodatin, mikrosuodatin
Sisävalaistus	EmotionLight (valinnainen)
Lattiaprojektio	TimeLight (valinnainen)
Rakovalaisin	Gap Illumination (valinnainen)
Vario-laatikko	Kyllä (irrotettava)
Työtaso	Irrotettava
Julkisivuovi	Irrotettava (integroitava)
Ohjauspaneeli	Integroitu, vaihdettava
Oven tiiviste	Alempi ja ylempi, vaihdettavat
Ylivuotokanava	Vaihdettava
Korjattavuus	Varaosat saatavilla, käyttäjä voi korjata ohjeen mukaan
Huolto	Suodattimien, suihkuvarsien ja tiivisteiden säännöllinen puhdistus
Vedenkulutus (arvioitu)	9,5 L per jakso
Energiankulutus (arvioitu)	0,92 kWh per jakso
Äänitaso (arvioitu)	44 dB(A)

Usein kysytyt kysymykset - SN53ES02AH SIEMENS

Kuinka puhdistaa astianpesukoneen suodattimet?

Puhdista suodattimet kiertämällä karkeaa suodatinta vastapäivään ja irrottamalla suodatusjärjestelmä. Varmista, ettei vieraita esineitä putoa pesutilaan. Laske mikrosuodatin alas irrottaaksesi sen. Kokoa järjestelmä takaisin kohdistamalla nuolet ja kiertämällä karkeaa suodatinta myötäpäivään, kunnes se napsahtaa paikalleen.

Kuinka vaihtaa ylempi suihkuvarsi?

Irrota ylempi suihkuvarsi kiertämällä sitä (1) ja vetämällä sitä alaspäin (2). Asenna se työntämällä ylempi suihkuvarsi paikalleen ja kiristämällä se tiukasti. Alempi suihkuvarsi napsahtaa paikalleen työntämällä se sisään.

Kuinka poistaa työtaso?

Ennen työtason poistamista irrota laite pistorasiasta ja irrota se kotelosta. Poista kaksi takaruuvia (valinnainen). Työnnä lukitusvipuja ylöspäin työtason alta, nosta työtasoa hieman eteenpäin ja työnnä sitä taaksepäin irrottaaksesi sen.

Kuinka vaihtaa virtajohto?

Irrota laite pistorasiasta ja katkaise vedentulo. Siirrä liitäntäjohtoa ylös ja alas irrottaaksesi sen pistorasiasta. Asenna uusi johto työntämällä se pistorasiaan, kunnes kuulet napsahduksen. Varmista, että liitin on kunnolla kiinni.

Kuinka vaihtaa oven alatiiviste?

Irrota kaksi kiinnitysklipsiä oven alatiivisteestä, irrota ylivuotokanava ja nosta kouru ylös. Poista tiiviste sisäovesta. Asennusta varten aseta tiiviste sulkuluukun kanssa sisäoveen ja kiinnitä se klipseillä.

Kuinka asentaa Vario-laatikko?

Irrota Vario-laatikko taivuttamalla kahvan jalat sisäänpäin, poista kahva ylhäältä ja työnnä muoviosat ulospäin. Asennuksessa noudata päinvastaista järjestystä. Varmista, että taitettavat varret ovat oikeassa asennossa.

Mitä tehdä, jos astianpesukone ei käynnisty?

Tarkista ensin, että laite on kytketty pistorasiaan ja että sulake ei ole palanut. Varmista, että ovi on kunnolla kiinni. Jos ongelma jatkuu, katso käyttöohjeesta yleisiä vikojen diagnosointia tai ota yhteyttä huoltoon.

Mikä on enimmäiskapasiteetti astiastoina?

Tämä malli mahtuu jopa 13 vakioastiastolle, mikä vastaa täyttä kuormaa 4-5 hengen perheelle.

Kuinka käyttää EmotionLight-toimintoa?

EmotionLight syttyy automaattisesti, kun ovi avataan. Vaihda se irrottamalla laite pistorasiasta, poistamalla työtaso ja tarvittaessa oikea sivuseinä, irrota EmotionLight napsauttamalla ja asenna uusi asettamalla kaapeli oikein vaurioiden välttämiseksi.

Kuinka nollata laite?

Nollaa laite irrottamalla se pistorasiasta vähintään 60 sekunniksi ja kytkemällä se takaisin. Tämä nollaa elektroniikan. Jos virhekoodit jatkuvat, katso käyttöohjeesta tarkemmat vaiheet.

KÄYTTÖOHJE SN53ES02AH SIEMENS

Tööristad ja abinoud. 254

Remont 255

Likuvatest osadest tingitud elektrilooi oht!

Kandke turvakingi.
Kinnitage rasked osad allakukkumise yastu.
- Arge toppige kehaosi likuvate osade vahele.

Töörliistad ja abinoud

Jalad on identeds ja neid voib umber tosta.

Noue:

Sokiplaat asub esikulje alaosas.

Noue:

1. Klopsake vasakul ja parental paika metallklamber.

Remont

Likuvatest osadest tingltud elektrilooi oht!

Puuduv maauhendus vöib pöhjustada uksel vörgupotentsiaali.

Looge maauhendus.

Remont

4.19.2 Uksetihendi paigaldamine

Korjausvinkit - Astianpesukone

1 Tämä asiakirja 292

1.1 Tärkeitä tietoja 292

1.1.1 Tarkoitus 292
1.2 Symboleiden merkitys 292
1.2.1 Vaaratasot 292
1.2.2 Varoitusmerkit 292
1.2.3 Varoitusten rakenne 293
1.2.4 Yleiset symbolit 293

Turvallisuus 294

2.1 Yleiset turvallisuusohjeet 294
2.1.1 Kaikki kotitalouskoneet. 294

Tyokalut ja apuvalineet. 295

Korjaus. 296

4.1 Tyotason vaihtaminen 296

4.1.1 Tyotason poistaminen 296
4.1.2 Tyotason asennus 296

4.2 Korijärestelmän asennus 297

4.2.1 Pesuainettabletin liukukappaleen asennus 86 cm:n malliin 297
4.2.2 Kupin tukiklipsin asentaminen 297
4.2.3 Hórytystelineen asennus 298

4.3 varioDrawer-osan vaihtaminen 299

4.3.1 varioDrawer-osan poistaminen 299
4.3.2 varioDrawer-osan asentaminen 300

4.4 Suihkuvarsien vaihtaminen 301

4.4.1 Suihkuvarren poistaminen 301
4.4.2 Suihkuvarren asentaminen 301

4.5 Suodattimien vaihtaminen 302

4.5.1 Suodattimen poistaminen 302
4.5.2 Suodatinten asennus 302

4.6 Uunipeltien ruiskutuspän asennus 303

4.7 Virtajohdon vaihtaminen 304

4.7.1 Virtajohdon irrottaminen pistorasiasta 304
4.7.2 Virtajohdon laittaminen pistorasian 304

4.8 Pesuainelokeron suojuksen vaihtaminen 305

4.8.1 Pesuinelokeron suojuksen poistaminen 305
4.8.2 Jousen asettaminen paikoilleen 305
4.8.3 Pesuainelokeron suojuksen asentaminen 305

4.9 Jätevesipumpun suojuksen vaihtaminen 306

4.9.1 Jätevesipumpun suojuksen poistaminen 306
4.9.2 Jätevesipumpun suojuksen asennus 306

4.10 Sivupaneelin vaihtaminen 307

4.10.1 Sivupaneelin poistaminen 307
4.10.2 Sivupaneelin asentaminen 308

4.11 Luukun vaihtaminen 309

4.11.1 Ulkoluukun poistaminen 309
4.11.2 Ulkoluukun asennus 309

4.12 Ohjauspaneelin vaihtaminen 311

4.12.1 Ohjauspaneelin poistaminen 311
4.12.2 Ohjauspaneelin asentaminen 311

4.13 Luukun jousien kiinnittäminen 312

4.14 Alapaneelin vaihtaminen 314

4.14.1 Alapaneelin poistaminen 314
4.14.2 Alapaneelin asentaminen 314

4.15 Sokkelilevyn vaihtaminen 315

4.15.1 Sokkelilevyn poistaminen 315
4.15.2 Sokkelilevyn asentaminen 315

4.16 Yliuvotoputken vaihtaminen 316

4.16.1 Ylivuotokanan van poistaminen 316
4.16.2 Yliuvotoputken asennus 317

4.17 Sisaluukun vaihtaminen 319

4.17.1 Sisaluukun poistaminen 319
4.17.2 Sisaluukun asennus 319

4.18 Luukun saranan vaihtaminen 320

4.18.1 Luukun saranan poistaminen 320
4.18.2 Luukun saranan asennus 320

4.19 Luukun (alemman) tiivisteen vaihtaminen 322

4.19.1 Luukun tiivisteen poistaminen 322
4.19.2 Luukun tivisteen asennus 323

4.20 Luukun (ylemman) tiivisteen vailhtaminen 324

4.20.1 Luukun tiivisteen poistaminen 324
4.20.2 Luukun tivisteen asennus 324

Korjausvinkit - Astianpesukone

4.21 EmotionLight-osan vaihtaminen 325

4.21.1 EmotionLight-osan poistaminen 325
4.21.2 EmotionLight-osan asennus 325

4.22 TimeLight-moduulin vaihtaminen 328

4.22.1 TimeLight-moduulin poistaminen 328
4.22.2 TimeLight-moduulin asennus 328

4.23 Gap Illumination -moduulin vaihtaminen 329

4.23.1 Gap Illumination -moduulin pointaminen 329
4.23.2 Gap Illumination -moduulin asennus 330

Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näden korjausohjeiden tarkoituksaena on auttaa kuluttajaa koraamaan laitteita itse ekologista sunnuellua koskevan asetuksen (päävitys 03/2021) mukaisesti. Ne sisälätvat tietajo siitta, miten märarätty varaosat voidaan vailtaa. Lisäksi nihin sisäitty tietajo varoituksta ja riskeista.

Ota yhteytä huoltopalveluun, sosinulla on kysytävää. Vastaamme vahingoista vain, sos korjausohjeva on noudatetu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoilustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin.
HUOMIO!	Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisaltilvie esityksi, jotka osoittavat vaaran tyypin. Tassai asiakirassa kayettaan seuraavia varoitusmerkkeja:

Varoitusmerkki Merkitys
!	Yleinen varoitus
1	Sähköjännitteestä aiheutuva vaara
	Rajähdysvaara
	Viiltohaavojen vaara
	Murskautumisen vaara

Tama asiakirja

Varoitusmerkki Merkitys
	Kuumista pinnoista aiheutuva vaara
	Voimakkaasta magneettikentastä aiheutuva vaara
	Ionisoattomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämäsiakirjan sisälämilla varoituksilla on standardoitu ulkonäko ja rakenne.

Euraavaissa esimerkissä naetya varolutu, joka varoitta a jinnitteisten isoen alheuttamasta sahokskusta. Vaan vaillamiseksi suoritetata toimpenite mainitaan.

1.2.4 Yleiset symbolit

Tassaiakirassa kaytetaan seuraavia yleisi asymboleja:

Yi. symboli Merkitys
i	Erikoisohjeen tunniste (teksti ja/tai kaavio)
i	Yksinkertaisen ohjeen tunniste (vain teksti)

YI. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
KäynistäNappäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen	näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaaral

Virheet sahkokomponenteja sisaltavissa korjauksissa voivat johtaa sahkiskuun!
Kytke kone irty verkkovirrasta vahintaaen 60 sekuntia ennen toiden aloittamista.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakhtaisten säädosten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

Käytä suojakäineita.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnan ja huollon aikana

Käytä suojakenkja.
- Està painavien componenttienutoaminen.
Ala koske liikkuviin componentteihin.
Laitteen turvallisuudelle/toiminnalle aiheutuva risik!
Käytä vain alkuperäisä vaaraosia.

Staattiselle sahkolle herkklen componentlien (ESDS) vaurloitumisen risikl
- Ala koske moduuleihin, liittannat ja johdinreiti mukaan luettuna.

Tyokalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Torx T20 - ruuvmelisseli, reiällinen [00340764]	100 mm. ruuveille lukituktelsa
Torx T15 - ruuvmelisseli	Pituus 80 mm
Uaruuvimeisseli Terä 10 mm x 1,6 mm x 200 mm
Nokkapihdit [00340871]	Pituus: 200 mm, suora

2021-03-22 9001630792 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 295 alkaa 989

Korjaus

4.1 Tyotason vaihtaminen

Vaatimus:

Kone on erotetu teholahteesta.
Laitteeseen on vapaa paasy.

4.1.1 Tyotason poistaminen

1. Poista kaksi ruuvia takaai (1) (valinnainen).
2. Paina kumpaakin tyotason alla olevaa lukitusvipua yloispain (2).

1. Nosta tyotasa hieman edestä (3).
2. Työnnä työtaspoisisaaksepain (4).
3. Poista lyotaso.

4.1.2 Tyotason asennus

1. Lukitse tyotason takaosa ohjaimiin kayttäen pidatyskaulksia (1).

1. Tyonna tyotasa eteenpain (2).
2. Paina tyotason etuosa alaspain, kunnes kumpikin lukitusvipu napsahtaa kuuluvasti paikoilleen (3).
3. Kierrä kaksi ruuvia takaisin paikoilleen (4) (valinnainen).

Korjaus

4.2 Korijärestelmän asennus

Vaatimus:

Vastaava kori on poistetu koneesta.

4.2.1 Pesuainetabletin liukukappaleen asennus 86 cm:n malliin Erikolstyokalut:

Pesuainetabletin ohjain [00614935]
Kupin tukiklipsi [00618565]
1. Aseta pesuainetabletin liukkappale viistosti paikoileen korin etuosassa.
2. Keskiöitä ja napsauta tablettkouru paikoilleen.

4.2.2 Kupin tukiklipsin asentaminen Erikoistyokalut:

Pesuainetabletin ohjain [00614935]
Kupin tukiklipsi [00618565]

Kun pestaan kuppeja, kopin tukiklipsi voldaan kaantaa ylos. Lisakulma
vahentaa veden kerantymista kuppen pohjaan. Kun pestaan pitkia
laseja, suosittelemmje jattamän kopin tukiklipsin alan.
Jos ylakoreissa on valinnainen muovivahike, se on ensin poistettava.

1. Poista muovivahvike.

1. Napsauta kupin tukiklipsi paikoilteen.

1. Kaannaklipsylos.

Korjaus

1. Laita pestavat astiat korin.

4.2.3 Hórytystelineen asennus

Erikoistyokalut:

Pesuainetabletin ohjain [00614935]

Kupin sukiklipsi [00618565]

Aseta hórytystelineen paatykappaleet korijárestelman alle.

Korjaus

4.3 varioDrawer-osan vaihtaminen

1. Taita kahvan lapat sisaan.

4.3.1 varioDrawer-osan poistaminen

1. Poista Kahva ylasuntaan.

2. Paina muovisia reunavahvikkeita ulospain ja paina ne ylasuunnassa ulos kehyksesta.

Korjaus

1. Taita ohjainkaistaleet varovasti ulospain.

1. Vedä kännettävāt tukitapit ulos kaistaleista.

2. Paina metallirunko edessa ulos pidikkeistä.

1. Työnnä metallirunko ulos ohjaimesta.

4.3.2 varioDrawer-osan asentaminen

Asenna vastakkaisessa järestykssessä.

Korjaus

4.4 Suihkuvarsien vaihtaminen

4.4.1 Suihkuvarren poistaminen

1. Kierra ylasuihkuvari 1r (1) ja poista alaspain vetamalla (2).

1. Poista alasuihkuvari slyospain vetamalla

4.4.2 Suihkuvarren asentaminen

1. Aseta alasuihkuvari spaikoilleen. Suihkuvari napsahtaa kinn
2. Aseta ylasuihkuvari saikoiilleen ja kierr se hyvin kinni.

Korjaus

4.5 Suodattimien vaihtaminen

4.5.1 Suodattimen poistaminen

1. Kaannkarkeasudatinta vastapaivän (1) ja poista suodatinjärestelma (2).

Varmista, etta sailiöen ei putoa vierasesineita.

1. Paina mikrosuodatinta alaspain sen poistamiseksi.

4.5.2 Suodatinten asennus

1. Kokoa suodatinjärestelman osat uudelleen.

Varmista, età karkeasuodattimessa olevat lukitsunupit napsaltav paikoilleen.

1. Laita suodatinjärestelma laitteeseen ja kännna karkeasuodatinta myötpäivän.

Varmista,etta nuolimerkinnat ovat kohdakkain.

Korjaus

4.6 Unipeltien ruiskutuspaan asennus

1. Poista ylakori.
2. Aseta unipeltien ruiskutuspää pidikkeeseen (1) ja kännä sitä oikealle (2).

Uunipeltien ruiskutuspäa napsahtaa kiinni.

Korjaus

4.7 Virtajohdon vaihtaminen

Vaatimus:

Kone on erotettu teholahteestä
Kone on erotetu vedenjakelusta.
Koneeseen on vapaa pasy.

4.7.1 Virtajohdon irrottaminen pistorasiasta

• Liikuta virtajohdon pistoketta varovasti ylos ja alas, ja veda se ulos pistorasiasta.

4.7.2 Virtajohdon laittaminen pistorasiaan

HUOMIO!

Paaliattann ylikuumeneminen!

lipalovaara

Liitä virtajto siten, etta kuuluu napsahdus.

Pistä virtajohdon pistoke pistorasiaan ja anna sen napsahtaa kuuluvasti paikoilleen.

Korjaus

4.8 Pesuainelokeron suojuksen vaihtaminen

Pienta ruuvitaltaa voidaan kayttäviputyokaluna.

Vaatimus:

Kone on erotetu teholähteestä.
Kone on erotetu vedenjakelusta
Luukku on avattu.
Pesuainelokeron suojus on avattu.

4.8.1 Pesuainelokeron suojuksen poistaminen

1. Liu'uta pesuainelokeron suojusta sis'an 5 mm.
2. Vipua pesuainelokeron suojus matalammalla puolella ulos ohjainkiskoja ja ota pesuainelokeron suojus ylapuolella pois ohjainkiskoista.
3. Poista jousi.

4.8.2 Jousen asettaminen paikoilleen

1. Tyonna jouen pitka paa annostelulaitteen asennusreikaan (1).

1. Työnnä jousen lyhyt pää pesuainelokeron suojuksen asennusreikään (2).
2. Paina suojus annostelulaitteeseen (3).

4.8.3 Pesuinalrokeron suojuksen asentaminen

1. Aseta pesuainelokeron suojus 5 mm ennen kokonaan avattua asentoa yhdellapuollea ohjauskiskoihin. Paina pienta voimaa kayttäen vastakkainen puoli ohjauskiskoihin.
2. Tarkista pesuainelokeron suojuksen toiminta.

Korjaus

4.9 Jätevesipumpun suojuksen vaihtaminen

Vaatimus:

Kori on poistetu.
Suodattimet on poistetu. 302

4.9.1 Jätevesipumpun suojuksen poistaminen

1. Tyhjennä mahdollinen vesi.
   Käytarvittaessa lusikkaa
2. Kampea pumpun suojus irti kayttaen apuna lusikkaa, ja tartu kiinni sen poikkikappaleesta.

1. Nosta pumpun suojusta sisäänpän kulmassa ja poista.

4.9.2 Jätevesipumpun suojuksen asennus

Aseta pumpun suojus paikoilleen (1) ja paina se alas (2).

Pumpun suojus napsahtaa kiinni.

Korjaus

4.10 Sivupaneelin vaihtaminen

Vaatimus:

Kone on erotettu teholahteestä
Kone on erotetu vedenjakelusta.
Koneeseen on vapaa paasy.
Vapaasti sijoiettavat koneet: Tyotaso on poistetu. 296

4.10.1 Sivupaneelin poistaminen

1. Poista sivupaneelista (1) ruuvit.

Kuva 1: Kokonaan integroitu

1. Kallista sivupaneelia yhãältã hieman ulospain (2).
2. Laske sivupaneelia ja veda se ulos pohjakaulosta (3).

Korjaus

4.10.2 Sivupaneelin asentaminen

1. Aseta sivupaneeli pohjakukaloon (1).

Kuva 2: Kokonaan integroitu

1. Paina sivupaneeli laitteeseen (2).
2. Kiinittai sivupaneeli ruuveilla (3).

2021-03-22_9001630792 Takijanoikeudet BSH Hausgeräte GmbH Sivu 308 alkaa 989

Korjaus

4.11 Luukun vaitaminen

Vaatimus:

Kone on erotettu teholahteesta
Kone on erotetu vedenjakelusta.

4.11.1 Ulkolukun poistaminen

Poista ruuvit, jotka mainitaan seuraavissa valeisha.

1. Avaa luukku.
2. Poista neljaruulia.

3.

Estä luukun putoaminen pitamalla kiinn sen yhdelta sivulta.

Poista kaksi ruuvia.

4.11.2 Ulkoluukun asennus

Korjaus

Vaatimus:

Eristyshuopa on paikoitetu oikein ja kiinnitety ulkolukun sisään.
Saranat on laitettpu paikoilleen ulkoluukkuun.
1. Sulje sisaluukku napsuttamatta sitä kiinni.
2. Tyonnaulkoluukkua yloispain ohjauspaneelin alapuolella (1).

1. Paina alkoluukkua sisaluukkua vasten ja pida siita kinni (2).

4

Estä luukun putoaminen pitamälä kiinni sen yhdtä sivulta.

Avaa luukku ja kiinnita se kahdella ruuvilla (4 x 11 mm:n metalliruuvit).

1. Kiinnitä ulkoluukku neljälla ruuvilla (4 x 11 mm:n metalliruuvit).

Korjaus

4.12 Ohjauspaneelin vaihtaminen

Jos ohjausmoduuli on viallinen, koko ohjauspaneeeli on vaihdttava.

Vaatimus:

Kone on erotetu teholahteesta.
Kone on erotetu vedenjakelusta
Ulkoluukku on poistetu.
Ukoluukku on poistetu (kokonaan integroitu / integroitu).

4.12.1 Ohjauspaneelin poistaminen

1. Irota sähköllätannat ohjauspaneelista ja huuhtelukirkasteen märään tunnistimesta (1,2).

1. Irota maadoituskaapeli (3) (valinnainen).
2. Avaa laitteen luukku.

3. Està ohjauspaneelin putoaminen (pidä siitä kinni).

4. Poista kuusi ruuvia.

1. Poista ohjauspaneeli.

4.12.2 Ohjauspaneelin asentaminen

Käytä ruuveja 4 x 16 mm.

Asenna vastakkaisessa järjestyksessä.

Korjaus

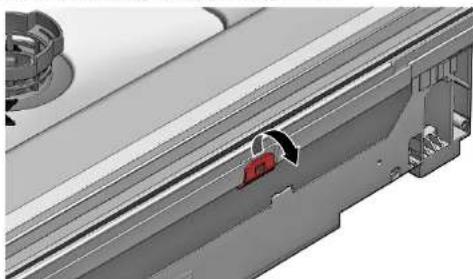

4.13 Luukun jousien kiinnittäminen

1. Poista johdon ohjaimen suojus.

2.1.Avaa luukku raolleen (1).

1. Kiinnitta pohjakaukalon kouru (2).
2. Sulje luukku hitaasti (3).

Johtojardestma kinnittyu automaattisesti luukun saranaan.

Korjaus

3.1.Sulje luukkua vahan (4).

1. Siirra kourua taakse ja vapauta luukun sarana (5).
2. Avaa luukku (6).

1. Toista vaiheel laitteen toisella puolella.

Korjaus

4.14 Alapaneelin vaihtaminen

Jalat ovat identiset ja niiden paikkaa voidaan vaihtaa keskenaan.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotetu vedenjakelusta
Ulikoluukku on poistetu.
Ukoluukku on poistetu (kokonaan integroitu / integroitu).

4.14.1 Alapaneelin poistaminen

1.

Väärä poistaminen.
Jos alapeneeli irrotaan sivulta ja poistetaan, kaksi kiinnitslevyā voivat kakteta. Jos vain yksi kiinnitslevy on viotttun, puolta voidaan vaihtaa, koska kiinitslevy ovat identisiä. Laitteen alle kannattaa edessä sivulla asettaa jotakin keventämään alapeneeli ja sen jalkoihin kohdistuvaa kuormitusa.

1. Tyonna ruuvimeisseliohjaimin (1) ja vapauta lukitus alaspain painamalla.

1. Nosta paneeli irti.

2. Poista jalat etusuuntaan (1).

4.14.2 Alapaneelin asentaminen

1. Aseta jalatpaikoilleen.
2. Kiinnita alapaneeli ylao sasta (1) ja paina sita alas, kunnes kuulet sen napsahtavan paikoilleen (2).

Korjaus

4.15 Sokkelilevyn vaitaminen

Sokkilevy sijaitsee alhaalla edessa.

Vaatimus:

Kone on erotetu teholahteesta.
Kone on erotetu vedenjakelusta
Kaluste-etusivu (valinnainen) on poistettu.
Ulkoluukku on poistetti.
Ulkoluukku on poistetty (kokonaan integroitu / integroitu).
Alapaneeli on poistetti (valinnainen).→314

4.15.1 Sokkelievyn poistaminen

1. Poista kaksi ruuvia (1).

1. Avaa lukilusosat (2).

2. Kallista sukkelilevyä varovasti eteenpään (1).

4.

Mallisarjasta riippuen EmotionLight-tuoxetine pistoke on viel kiinni alaosassa.

Avaa pistokkeen lukitus lukitusnokasta ja veda taakse (valinnainen) (2).

4.15.2 Sokkelievyn asentaminen

Asenna sukkellevy vastakkaisessa järestykssaa.

Korjaus

4.16 Ylivuotoputken vaihtaminen

Yilivuotopuki sijaitsee laitteen edessä alhaalla.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotetu vedenjakelusta
Kaluste-etusivu on poistetty (valinnainen).
Ulkoluukku on poistetti.
Alapaneeli on poistettu (valinnainen),→314
Sokkelilevy on pointetTu. 315

4.16.1 Ylivuotokanavan poistaminen

Jännövsie

Kun tyhjennysletku poistetaan, jannosvettaoi valua ulos.
Tyhjennä yesi astiaan tai poista se pohja-altaasta imuruiskulla.

1. Vipua ulos ylaoassaa olevasta kiinnitysmekanismista (1, 2).

1. Vapautalukitusosa yhaaall.

3.1.Aseta ruuvitalta metallikjinnkkeen alapuolle (1).

1. Vapaula metallikiinnike varovasti (2).

Korjaus

1. Nosta ylvuotuputki pois.

4.16.2 Yliuvotoputken asennus

Yilivuotuputen vārātā asennukseta āiheutuv vasivahingot!
Aseta yilivuotuptu klaihalla oikein pohjaukalkon ohjaimeen.
Napsauta yilivuotuptu yhāllā oikein paikoilleen.

1. 1. Aseta yilivuotoputki (1).

2. Siirra ylivuotoputki tiivisteeseen (2).

3. Paina ylivuotoputki tiivisteen ohjaimeen (3).
4. Työnnä yliviuotoputki varovasti paikoilleen (4).
5. Kiinnit yliivuotoputki napsauttamalla paikoilleen (5).

Korjaus

1. Tarkasta asennus vasemmalla ja oikealla. 3. Tarkista kiinnits.

1. Napsauta metallik lipsi kiinni vasemmalla ja oikealla reunalla.

Korjaus

4.17 Sisaluukun vaihtaminen

Vaatimus:

Kone on erotettu teholahteesta
Kone on erotetu vedenjakelusta.

4.17.1 Sisaluukun poistaminen

1. Poista ruuvit (1).
2. Poista sisaluukku ylasuntaan (2).

4.17.2 Sisaluukun asennus

1. Kaannluukun tiiviste eteen
2. Siirä sisälukku luukun tivisteen taakse.
3. Sulje sisaluukku.
4. Kaannaukuon tiiviste ylos Reunaosat osolitav tyospain.

5. Siirra luukun tiivistettä yloispain.

6. Kiinittä luukun sarana ruuveilla.

7. Aseta sisaluukku luukun saranaan.
8. Kiinnitta sisaluukku ruuveilla.

Korjaus

4.18 Luukun saranan vaihtaminen

Vaatimus:

Kone on erotetu teholahteesta.
Kone on erotetu vedenjakelusta.
Koneeseen on vapaa paasy.
Sivupaneeli on poistetu. 307
Ulikoluukku on poistetu.
Sisaluukku on poistetu.
Ohjauspaneeli on poistettu.-311
Luukun jouset on kiinnitety.→312
Alapaneeli on poistetu. 314
Sokkelilevy on poistetlu. 315
Ylivuotokanava on poistetu-316

4.18.1 Luukun saranan poistaminen

1. 1. Vapauta kiinnitruuvimeisellil (1). 2. Vedaiukun saranaa eteenpain (2).

1. Irota maadoitusliiantä luukun saranassa.

4.18.2 Luukun saranan asennus

Korjaus

1. 1. Aseta sarana laitteeseen (1).

2. Siirra saranaa alaspain (2), kunnes se lukittuu laitteseen.

2.

Puuttuva maadoituslittantä voi johtaa luukun sähköistymisen.

Luo maodoitusliiantā.

Korjaus

4.19 Luukun (alemman) tiivisteen vaittaminen

Vaatimus:

Kone on erotettu teholahteesta
Kone on erotetu vedenjakelusta.
Ulkoluukku on poistetu.
Sokkelilevy on poistetu. 315
Alapaneeli on poistettu (valinnainen).→314
Luukun jouset on poistetti.
Ohjauspaneeli on poistettu.
Johdinnipun pidike oikeassa alareunassa on poistetu

4.19.1 Luukun tiivisteen poistaminen

1. Poista kaksi kiinnytysklipsia alemmasta luukun tiivisteestä (1,2).

1. Irrota yliuvotokanava.

1. Nosta ylvuvotokouro pais.

Korjaus

1. Poista alempi luukun tiiviste sisaluukusta.

4.19.2 Luukun tiivisteen asennus

1. Kiinnitā tiivistetulpat vasemmalle ja oikealle tiivistekiskoon luukun tiivisteen kanssa.

1. Työnnä luukun tiiviste sulkulapään kanssa sisälukkuun.
2. Kiinittä luukun tiiviste kahdella kiinittyskllipsillä.

Korjaus

4.20 Luukun (ylemman) tiivisteen vaittaminen

Vaatimus:

Kone on erotettu teholahteesta
Kone on erotetu vedenjakelusta.

4.20.1 Luukun tiivisteen poistaminen

• Poista luukun tiiviste sisäkeyksesta.

4.20.2 Luukun tiivisteen asennus

Luukun liiviste on leikakkava oikeaan pituuteen ennen asennusta. Oikea pituus on 1750 mm laitteille, joiden korkeus on 81 cm ja 1850 mm laitteille, joiden korkeus on 86 cm.

1. Valmistele sopiva luukun tiiviste.
2. Varmista tiivisteprofilin oikea asennusasento.

1. Valkoisen pisteen on oltava samalla tasolla tiivistenauhan kanssa.

4

Tivisteen nurkat eivat saa olla poimulevia tai venymeita. Tiviste katkaistaan diagonaalisesti päistä ja kaventuu saliön pohjaan edessä.

Paikoita tiivisteen pää suoraan etuosaan sisäluukun alapuolella. Tiivisteen tulisi olla sällön sivua vasten mahdollisimman paljon.

Oikein asennettluukun tiiviste:

Korjaus

4.21 EmotionLight-osan vaihtaminen

EmotionLight sijaitsee huuhtelusällön ulkopuolen alueella yhääää edessä.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotetu vedenjakelusta
Koneeseen on vapaa paasy.
Tyotaso on poistetu (valinnainen).
Oikean puolen paneeli on poistettu (valinnainen).307

4.21.1 EmotionLight-osan poistaminen

1. Irrota kiinnitin takaa (1).

1. Poista pidike ylaseuntaan (2).

2. Vedä pistoke irti liittimestä (oikealla alhaalla laitteen edessä).

3. Poista sahkolitantä virtamoduulista.

1. Poista EmotionLight Iaitteesta.

4.21.2 EmotionLight-osan asennus

1. Tyonnä pidike huuhtelusällion runkoon (1).

Korjaus

1. Lukitse kiinnitin (2).

3.

HUOMIQ!

Väär asenns!

aapelin vioittuminen luukun saranan alueella.

• Asenna kaapeli luukun saranan alueelle (saranan ja huuhtelusällin valissä) siten, etta likkuvat osat eivat voi viottaa sitä.

Asenna kaepeli oikealle puolle alas.

Korjaus

Kuva 3: Lattakaapeli 4. Liitta pistoke pistorasiaan.

2021-03-22 9001630792 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 327 alkaa 989

Korjaus

4.22 TimeLight-moduulin vaihtaminen

Vaihda TimeLight ainoastaan kokonaisena osana. TimeLight-moduuli on kiinnitety soskellievyn taakse.

Vaatimus:

Kone on erotetu teholähteestä.
Kone on erotettu vedenjakelusta.
Alapaneeli on poistetu. 314
Sokkelilevy on poistetu ja kännetty.315

4.22.1 TimeLight-moduulin poistaminen

1. Taivuta lukitusosia (1) hieman ulospain.

1. Veda TimeLight-moduuli ylasuntaan ulos ohjaimesta (2).

4.22.2 TimeLight-moduulin asennus

1. Taivuta lukitusosat (1) takaisin.

1. Työnnä TimeLight-moduuli ohjaimeen (2).
2. Tee sahkolitanta

Korjaus

4.23 Gap Illumination -moduulin vaihtaminen

Vaatimus:

Kone on erotettu teholahteestä
Kone on erotetu vedenjakelusta.
Ulikoluukku on purettu.
Ohjauspaneeli on poistetu.

4.23.1 Gap Illumination -moduulin poistaminen

1. 1. Irrota kiinnitys (1).

2. Poista sahkoliitantä ohjausmoduulista (2).

2.1. Irrota kiinnitn takaa (1).

1. Poista valokuitu (2).

Korjaus

3.1.Irrota kiinnitin (1).

1. Nosta PCB ylos pidikkeen kanssa ja poista se ohjausmoduuln rungosta (2).

4.23.2 Gap Illumination -moduulin asennus

1. Aseta PCB-pidike ohjausmoduulin runkoon.

1. Kristä sitä, kunnes kuuluu "klik".

1. Asenna valokuitu ja kirsta sita, kunnes kuuluu "klik".

1. Liītā johdin ohjausmoduiliin

4.15 Avikataaotaan taakosntofoxns

H Tlaka UTOOoxns Baocn Bpioketai OTNV KATW TEPIOXn MPTPOOta.

PouT68eO:

H oukeun eivai aotouuvdeevn atro nTv npoxn tpofooioiac
H oukeun elvai aonouovoeyn aoTnV npoxn vepou.
ExiaepeEi n TPOOoyn Tou VouaATIOU (TpoaiPETIKO).
H E\xiWTeipKn TnOpta Exeia aapapeBtei.
H EeWtepiikn TOpTa exEaQpaipEeI (TAnpOc EvToixoEvO/EVToixoEvO).
ExiaapeoEi n Tioia (Tpoapetikó).→438

4.15.1 Apaipoeon nlaakus urodoxis baons

1.ApaipoeTe duo BiOeC(1).

2.ArooumAeE1e ta oToiXia (2).

1. FiepeTe Tny nAka unOdoxns faon npooeknka npos ra empoc (1).

4.

Avaloya me n oip aovteau, to pic yia to EmotionLight eivai akoua aopaiouevo atn baoi.

Eekieiodwote to oic oTo dovtia aopaiionc kai TpaBnTe TTPOs (Tpoaipetik6) (2).

4.15.2 ToTtoBtToon Tlakac UToDoxns BaOns

Eykaataotnote nV naaka untofoxnc faonc me nV avtioen oipa.

EMIOKEUN

4.16 Avikataaon ayyou utepxieianos

O aywyos utepxieiangs bioketai ony mnpoivn kaw tepiox nns oukeuis.

PouT68eO:

H ouokekunivai aonouvdeevn an to nT npoxn Tpofooosiac.
Houkeunivai aotouv6eyn an to nV npoxvpu.
'ExiaapaeBn npooun tou vrouaTIO (PpoadiEIKO).
H EeWtepiK TnpTa eXeI aqaipeBei.
Exiaqpaieegei n Tiofd (Tpoaipetiko)→438
Exia apaepeo n mka urodoxic faocn→439

4.16.1 Apaipoeon kavaiou utepxieianos

EvaToueivov vepo

OraV a oaiyac atooTayiyianc aapieei, tpoei va kpeute to 1oAtoiVEpO.
SigmaéTe To vepo n apaipoeTo aTTOAeKavn BaoN emu Oupiyya avappopnns.

1.Avaonkwote Ew ato tov mynxavioo ouykpntnns enavw (1,2).

2.Ataaepaiote to otoixeio ouykpntnoε tavw.

EMIOKEUN

3.1.EiayeteKATOaBidiKATUATTTOeTAAALIOOOPYKTnpa(1). 2.AtaopaiaoteJAAkToeTAALKOaTT(2).

4.AvaonKwote Kai apaipeote tov aywyo utepxieianc

4.16.2 ToToBttnaayou UTepeXiaions

Znui aTVEPO Aoyw Eoqaluevnc EYkataoTaonc OTOV ayyoU UTEpExlaionc!

Eiayote oata to aywO utepxeliantc ot kTu npoc paotov onoynb TaBnac

Koumtwote Tov ayuyo UTEpexlionc owta stn thon tOu sto Etnaw mepoc.

1. 1. TOnToBEnToTe rOy aywyo utepxeiAionc (1).

2. Metakivnote tov aywyo unepxieianos oTo oTeyavotiointiko (2).

3. NIEOTE TOV aywyo unepxieianos oTOV oDnyo tou aeyavontiikou (3).
4. Eiayete ToV aywyo UTEpyxEIAIaNG akpiBea (4).
5. Koupiwote tov aywyo utepxieianc (5).

Etnokevn

Pärplüdes caurule i erfces prieksdalas apaksä.

Prasiba:

Iericei ir jabut atvienotai no strvas padeves.
Iericeirjabutavienotainuidenpadeves.
Mebees panelim ir jabut nonemtam (papildaprikojums).
Durju arejai daiir jabut nonemtai.
Pamatnes panelim ir jabut nonemtam (papildaprikojums).→562
Pamatnes plaksneir jabut nonemtai.563

4.16.1 Parpludes caurules nonemsana

Sakrajies udens

• Kad nonem iztuksoanas šluteni, var izplust sakrajies udens.
  Laujiet üden imtzecet traukā vai iztuksojet pamatnes tvertri an izsuksanas siričr.

• Atbrivojiet aiztumehanisma augsdalu (1, 2).

1. Atbrvojiet augsdalias aizturelementus.

3.1. Pabaziet skrvgriezi zem metala aiztura (1).

1. Saudzigi albrivojiet metala skavu (2).

Remonts

1. Noceliet parpludes cauruli.

4.16.2 Parpludes caurules uzstadisana

Udens raditu bojajumu risks nepareizas parpludes caurules uzstadiisa

nas del!

Pareizi ielieciet pärplüdes cauruli apaksdalā pamatnes iedobes vadotne.

Pareizi nostipriniet parpludes cauruli augsdala tka atskan klikskis.

1. 1. Novietojet parpludes cauruli (1).

2. levirziet parpludes cauruli blivejumma (2).

3. lespiediet parpludes cauruli blivejuma vadtno (3).
4. Uzmanigi ielieciet parpludes cauruli vieta (4).
5. Nostipriniet pärplüdes cauruli ar skavu (5).

Remonts

1. Parbaudiet uzstadfas das kreiso un labo pusi. 3. Parbaudiet, ka ta ir stingri nostiprinata.

1.2.1 Pavojaus lygiai

4.1.2 Stalviršio uždějimas

1. Užfíkuokite stalviršio galičná fíksavimo apkabomis (1).

1. Pastumkite stalviršij priék (2).
2. Spauskite stalvirso priekj i apacia, kol abu fiksatorai garsiai uzsifiksuos reikiamoje vietoje (3).
3. Vel jsukite du varztus (4) (pasirinktinai).

Remontas

4.2 Krepsio sistemas jdejimas

Reikalavimas.

4.8.2 Spyruokles idejimas

1. Ilgaji spyruokles galj jstatykite j dalytuvo (1) tvirtinimo skyle.

1. Trumpaji spyruokles galajystykite jskalbklicdangcio (2) tvirtinimo skyle.
2. Pasauskite ir jstatykitdangtj dalytuva (3).

4.8.3 Skalbiklio dangcio uzdejimas
