| Márka | Güde |
| Modell | GSZ 5001000 |
| Terméktípus | Elektromos kábelcsörlő |
| Tápfeszültség | 230 V ~ 50 Hz |
| Motorteljesítmény | 1600 W |
| Maximális emelőerő (visszacsörlő nélkül) | 495 kg |
| Maximális emelőerő (visszacsörlővel) | 990 kg |
| Maximális emelési magasság (495 kg) | 12 m |
| Maximális emelési magasság (990 kg) | 6 m |
| Kábel átmérője | 5,5 mm |
| Kábel hossza | 12 m |
| Védettségi fokozat | IP54 |
| Tömeg | 32 kg |
| Kábel típusa | Acélkábel |
| Csomag tartalma | Csörlő, vezetőgörgő, 4 hatszögfejű csavar, 2 rögzítőbilincs, használati útmutató |
| Fő funkciók | Függőleges merev terhek emelése, vészleállító, végálláskapcsolók, motor hővédelem |
| Karbantartás és tisztítás | Tisztítsa nedves ruhával, kenje meg a görgő csapágyát, ellenőrizze és kenje a kábelt havonta, ellenőrizze az összes alkatrészt használat előtt |
| Biztonság | Vészleállító, FI-relé kötelező, végálláskapcsolók, ne használja esőben, személyek emelése tilos |
| Javíthatóság | Javítás képzett villanyszerelő által, eredeti alkatrészek használata, évenkénti szakember általi ellenőrzés |
| Garancia | Anyag- és gyártási hibák |
Gyakran ismételt kérdések - GSZ 5001000 Güde
Felhasználói kérdések a következőről GSZ 5001000 Güde
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Elektromos csörlő PDF formátumban ingyenesen! Találja meg kézikönyvét GSZ 5001000 - Güde és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GSZ 5001000 márka Güde.
HASZNÁLATI ÚTMUTATÓ GSZ 5001000 Güde
Az elektromos kotelcsevezo hasznalata elott, kérem,
olvassa el figyelmesen a hasznalati utasitast!
Slovenscina SLO 51
Prevod originalnih navodil za uporabo
ELEKTRICNI VITEL
Se pred uporabo te naprave prosim natancho preberite
priloženo navodilo za uporabo
Hrvatski HR 57
Originalne upute za koristenje
ELEKTRICNO VITLC
Prijemontazeiuvodenja uradpazljivo procitajte
upute za uporabu!
Bošnjački BIH 63

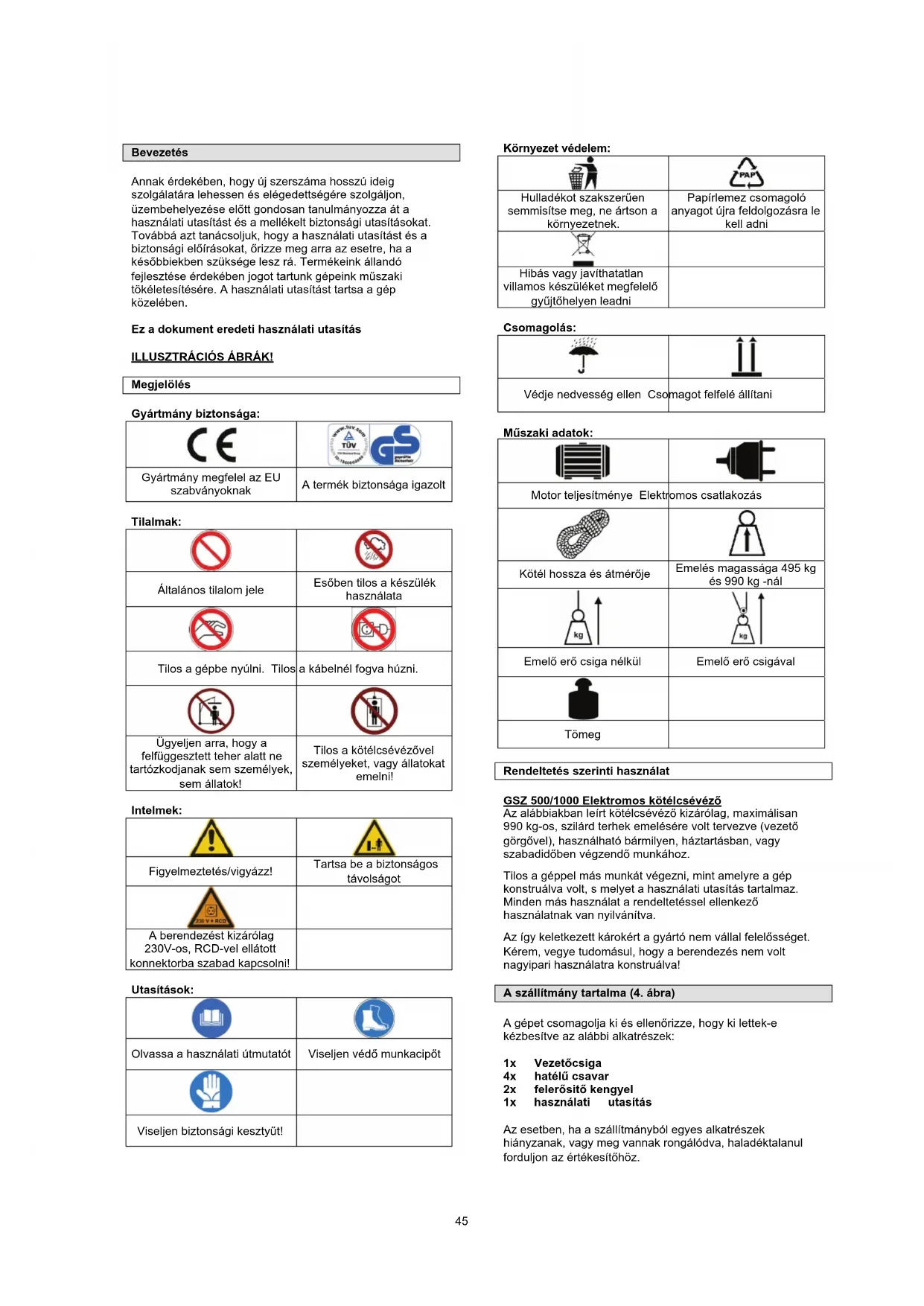

Annak erdekében, hogy uy szerszama hosszü ideig szolgátára lehessen es elegedettségère szolgájon, ümbehelyezése elott gondosan tanulmányozza à a hasznalati utasitast és a mellekeltBiztonsagi utasitásokat. Továbbá azt tanacsoljuk, hogy a hasznalati utasitast és abiztonsagi elirásokat,örizze meg arra az esetre,ha a késöbbiekben szüksége lesz ra.Termékeink allando fejisztése erdekében jogot tartunk gépeink muszaki tókeletesitésere. A hasznalati utasitast tarta a gep közelében.
Ez a dokument eredeti használatiutasítás
| CE | TÜV TÜV GUSB |
| Gyártmány megfelel az EU szabványoknak | A termék biztonsága igazolt |
Tilalmak:
| Általános tilalom jele | Esőben tilos a készülék használata |
| Tilos a gépbe nyúlni. Tilos | a kábelnéf fogva húzni. |
| Ügyeljen arra, hogy a felfüggesztett teher alatt ne tartózkodjanak sem személyek, sem állatok! | Tilos a kõtelcsevészövel személyeket, vagy állatokat emelni! |
Intelmek:
| ! | ! |
| Figyelmeztétés/vigyázz! | Tartsa be a biztonságos tívolságot |
| ZÉV+RCD | |
| A berendezést kizárólag 230V-os, RCD-vel ellatott konnektorba szabad kapcsolni! |
Utasitások:
| Olvassa a használati útmutató | Viseljen védő munkacipõt |
| Viseljen biztonsági kesztyű! |
Környezet védelem:
| PAP | |
| Hulladékot szakszerüen semmisitse meg, ne ártson a környezetnek. | Papirlemez csomagoló anyagot Újra feldolgozársa le kell adni |
| Hibás vagy javithatatlan villamos készüléket megfelelogyújtőhelyen leadni |
Csomagolas:
| J | |
| Védje nedvesség Ellen Csomagot felfelé állitani | |
Muszaki adatok:
| Motor teljesitménye Elektromos csatlakozás | |
| Kötel hossza és átmárője | Emelés magassága 495 kg és 990 kg -nál |
| Emelő erő csiga nélkül | Emelő erő csigával |
| Tömege | |
Rendeltetes szerinti hasznalat
GSZ 500/1000 Elektromos kotelcsevez
Az alabbiakban leir kotelcsevezko ziarolag, maximalisan 990 kg-os, szilard terek emelésere volt tervezte (vezetoggövel), hasznalhato barmilyen, haztartasban, vagy szabadidoben vegzend o munkahoz.
Tilos a géppel más munkát végezni, mint amelyre a gép konstruáva volt, s melyet a hasznalati utasitas tartalmaz. Minden más hasznalat a rendeltétésell Ellenkezó hasznalatnak van nyilvánitva.
Az igy keletkezett krokert a gyarto nem vallaf felelossseget. Kerem, vegye tudomasul, hogy a berendezes nem volt nagyipari hasznalatra konstrualva!
A szallitmány tartalma (4. ábra)
A gépet csomagolja ki és ellenorizze, hogy ki lettek-ekzbesíte az alábbi alkatrészek:
1x Vezetocsga
4x hatelucsavar
2x felerositokengyel
1x hasznalati utasitas
Az esetben, ha a szalitmányból egyes alkatreszek hianyzanak, vagy meg vannak rongálódva, haladéktalanul fordunján az ertekesitohoz.
Keszülék leirasa (ábra) 1 és 2)
| a | Felerosito kengyel |
| b | Hatélu csavar |
| c | Kikapcsoló kengyel |
| d | Teher horog |
| e | Emelési vegállás kapcsoló |
| f | Motor |
| g | Kapcsoló test |
| h | Irányító kapcsoló |
| i | Kényszer kikapcsoló |
| j | Horog tartó |
| k | KöTÜldob |
| l | Kikapcsoló súly |
| m | Acélköétel |
| n | Vezetőcsiga |
| o | Konzol |
| p | Leeresztési vegállás kapcsoló |
Jotallas
A jóttálas kizárólag azokra a hibákra vonatkozik, melyeket az anyag-, vagy gyartásí hiba idézett elö.
A jotlali si igeny benyujtasa eseten, mellekelje az eredeti, vasarlasi datummal ellatott, szamlat.
A jotallas nem vonatkozik a szakszeruiten eljaras
Kovetkezteben beafo hibakra, pl. a berendezes tulterhelse, eroszakos kezelese, a gep megrongalasa idegen behatas
reten, vagy idegen targyakkal. Az esetben, ha a hibak a hasznalati, szerelesi utasitas mellozese, vagy normalis kopas eredmenyei, a jotallas erre sem vonatkozik.
ÁltalánosBiztonságiutasitások
Mielott az üggeppel dolgozni kezd, olvassa el kérem gondosan ezt a hasznalati utmutatot Amennyiben a keszüléket mas személyeknek adja, kérjuk adja át a hasznalati utmutatot is. A hasznalati utmutatot这意味着 jol tegye.
Csomogolas: Az On keszuleke megrongalodas elleni vedelem vegt be van csomagolva. A csomagolas anya nyersanyag ennelfogva ubol hasznalhato vagy ujra feldolgozható.
Kerjuk gondosan olvassa el a hasznalati utmutatot es tartsa be azutasitasait. A hasznalati utmutató szerint ismerje meg a keszuleket, helyes hasznalatat esBiztonsagiutasitasait. A hasznalati utmutatot jol orizze meg késobbi hasznalatra.
A kotescsorlotCsak oylan szemelyek kezelhetik, akik részletesen elovstak es megertetek hasznalati utmutatot. Kotelcsorlotnem kezelheti oylan szemely akinincs megfeleloen kioktatva vagy nincs jo egeszsegi allapotban.
A keszüléket minded hasznalat elott ellenorizze. Keszüléket ne hasznalja, ha védelmi berendeşesek megserültek vagy elhasznalodottak. Biztonsagi berendeşes funkciojat sore aktassa ki.
A keszüléket kizárólag a használati utmutatóban adott celokra használja.
- Dolgozzon mindig figyelmesen. Figyelje a munkajat. Legyen korultekinto A kotelcsorlot ne hasznalja, ha nem tud osszpunktostitani
- On feelos a munkahelyi biztonsagert.
A keszuleket sose hagyja felugyelet nélkül.
- Amennyiben a munkát félbe kell szakítani a készüléketBiztonságos helyre kell tenni.
Villamos keszülkek sore hasznalja esoben, nedves vagy vizes kornyezetben.
A kotelcsorlo sose szoktessen vizet vagy ne meritse folyadekba.
Villamos szerszámokat ne kapcsolja be gyulékony folyadékok vagy gazok kozelben.
Keszuleket ne kapcsolja be, ha meg van forditva, illetve nincs munkahelyzetbe.
Keszuleket tartsa mas szemelyek, foleg gyerekek es haziallatk koze len kivul.
- Ne engedje, hogy mas szemelyek a kabelhez vagy a keszülékhez nyuljanak.
Hasznalat utan huzza ki a dugot es ellenorizze, nincs e a keszulek megserulve.
- Amennyiben a keszüléket nem használja, tartsa száraz helyen ahol nem érik el gyerekek.
Hálozati feszültsegnek egyeznie kell a címken felttuntetett feszültseggel.
Javitásokat csupán szakképzett villanyszerelö végezheti.
Keszülk üzembällitasa elott vagy barmilyen utés utan ellenorizze a kopak vagy sérulés jeleit es végeztesse i szükséges javfátosokat.
- Sose hasznaljon oylan potalkatrészt vagy tartozekot melyet a gyartó hem hagyott jová.
Gépet csak nappali vagy megfelelo mesterségés megvilagitasnal használa.
- Ugyeljen arra, hogy semmiféle targy ne okozzon rovidzárlatot a keszülk kontaktusain.
- Minden kábelt úgy kezeljen, hogy ne alljon fel a megbotlas és a kabel megsérulésenek veszelye
Munkavégzs egész ideje kozben viseljen a környezetnek megfelelo védöltözet, és végezze el a megfelelo balesetvedelmi megelőz intézkedéseket.
- A kabelt ne hasznajla más celokra. Szerszámokat ne hordozka kabelenf fogva és a dugónt huzza ki a dugaszaljbol kabelhuzásával. A kabelt védje magas hörmerséklet, olajok és elés tárgyaktól.
Gondosan torodjon a keszulkekrol. Tartsa tisztaban, hogyBiztonsagosan es jol tutjon vele dolgozni. RendszeresenEllenorizze a dugaszaljat es a kabelt, serules eseten akabelt csereltesse ki szakemberrel. RendszeresenEllenorizze a hosszabbito kabelt a serult kabelt szakemberrel cserelttese ki.
Kulterben hasznalhato hosszabbito kabelek. KulterbenCsak jovahagyott es megfelod mondon megelolthosszabbito kabelt hasznaljon (20 m-ig 1,5 mm², 20-50 m 2,5 mm²)
- Keszüléket capcsolja le a halóztrl:
- minden tiszítías elött
- minden hasznalat után
Olyan szemelyek akiknek fizikai, szellemi képességei és gyakorlati tudása és ismeretei nem megfeleloek a gét kezelésre, agépet nem kezelhetik.
- Amennyiben a keszülék vagy az acélkötel lathotó sérlüseket tartalmaz a keszüléket tilos üzembehyeznı
Megsérült kábelt a gyártó vagy a villanyszerelő cserélheti ki.
Jav9tásokat ezen a keszülékenCsak villanyszerelö végezhet. Nem szakszerüen vegzett javitások nagyon kockázatosak.
A tartozékokra ugyanazok az elöirások vonatkoznak.
Güde GmbH & Co. KG nem feel a olyan károkért:
- m ely a keszülék mechanikai sérulésból vagy tulterhelésból ered.
keszulek megvaltozatasabol - a hasznalati utmutatoban leir ms celokra valo hasznalt eseten
Baleset es károk megelözese végettartsa be az utmutatoban levö összesBiztonsagiutasitast,
ÁltalánosBiztonságiutasítasok
Munkakezdés elott feltétlenül ellörizze a kotelcsevzöt, hagy hibatlunl mukdjön és minded komponense hibatlan legyen! Elsosurban ellörizze a karabély horgok hibatlan allapotat, melyek bebiztositják a teherhorgot a tartó berendezésból (kotelek, gyüruk, szallitó hurkok, stb.) valo, veletenszerü kicsuszás Ellen!
A kotelcsorlotCsak oylan terhek emelésere szabad hasznalni melyeknek a sulya nem haladja meg a gyartó
altal a muszaki leirasban megadott teherbirast vagy acsorlo tipus cimkejen megadott terhet
Nem eloras szerinti felerositet terheket vagy amely leeshetne tilos emelni,
A terhet szabalyszeruen erositse fel!
- A terhet kizárolag fuggoleges helyzetben szabad emelni! Tilos a teher húzasa, emelése, ferde állapotban!
- A teher alatt, vagy a veszelyes tersegben - a kezeló személyzeten klvul - tilos más személyeknek tartózkodnia! A feptomelt tehertöl minimálisan 10 m-esBiztonsági távolságotartson be!
- Minden emelés做梦 a munkahelyi elorásoknak és szabványoknak megfelelo felerosítő elem használatával megengededd (kötelek, szalító szemek stb.).
A csorlo
A kotelcsorlo üzembehelysezeseCsak perfektul egyenes katellel megengedett.
A kotelcsorlot tilos felugyelet nelkul hagyni felemelt teherrel.
A munka megkezdéselott acsörön ellenörizni kell a hordozó szerkezeteket.
A munka megkezdese elott ellenorizni kell a kotelcsorlon a kotel allapotat, kopas jeleinel a kotelet ki kell csereli n ujra, az uy kotel tulajdonsagainak egyeziuk kell a kotelcsorlo max. megengedett terhelsevel. A koteleketCsak eredeti kotelile lehet helyettesiten
A kótelcsörl barmilyen problemája eseten forduljon a legkozelebbi margaskervizhez vagy eladohoz, kerüje az improvisazioni megoldasokat.
A kōtelcsörlo hajto motorja nincs ellatva motor kioldóval. A motor tulterhelèse ezert nem megengededd,乙肝 az esetben Ellenörize, hogy az emelt teher nem lépi tul a kōtelcsörlo megengededd terhelését éhogy a halózati feszültseg nem csökkent. - Azert, hogy veszely eseten idoben kozbe tudjon lépni, a kotelcsörl kezelését megfelól helyröl kell végezni, hogy ellenorizve legyen az egész munkaterület.
Ugyeljen arra, hogy a kotel a dobra tisztan csavarodjon fel. abra 5
Gyözödjön meg arról, hogy munkaközben a kóételcsörlö kõtele aDOBon mindig minimálisan haromszor fel van tekeerve.
A kotelcsorlot semmilyen esetben sem szabad megvalloztarni, emelieshez kizarolag a kotelcsorlovel szalittott berendenezst hasznajlon.
A kotelcsorlovel szallitott berendezest kizarolag eben az utmutatoban leirt modon hasznalja. Ezt a berendezest ne hasznalja mas keszulkekken es mas celra.
A bevezetó pátkabel hosszabbitó kabelhez való cshallakoztatasára ne hasznaljon ragasztó szalagot vagy mas segedeszközt
Gyozodjon meg arrol, hogy a halozat jellemzó ertekei megegyeznek a kotelcsorlo motorján levö tipuscimke adatival.
Hosszabbíto kábel eseten gyrożódjen meg arról, hogy a kábel dugóval es dugaszaljial megfelela kôtelcsörlö bemenö teljesitményenek
Minden üzembe helyezés elott ellenorizni kell az acélkötelet esetleges sérülse szempontjábl Szigoruan tilos a kotelcsörlo hasznalata megserült kotellel (abra. 3) - Szemelyek emelése tilos.
- A munkahelyi rendetlenseg balesethez gezethet.
Védekezzen áramütés ellen. Akadályozza meg a test érintkezését a leFoldelt részekkel.
Ellenorizze a gépet nincs-e megserülve.! A készülk tovâbbi használata elött gondosan ellenorizze a bizzonsági berendezesek hibatlan mukódesét. Ellenorizze a mozgo részek fungciöit, hogy rendben-e vannak, nincsenek- e megakadva, vagy megserülve. Minden alkotörészt helyesen kellszerelni, hogybiztositva legyenek a készülk összes feltételei. Meghibásodott vedelmi részeket szakképzett személlyel
meg kell javitani vagy ki kell csereltetni, amennyiben ez az utmutatoban nincs kimondottan maskeppen megadva. Meghibasodott kapcsolokat vevszolgalati szervizzel ki kell csereltetni. Ne hasznajlon oyan berendezest amelyet nem lehet ki es bekapcsolni.
A kotelcsorlo motorja hokioldoval van vedve. A hokioldreakcijoa utan a kotelcsorlo leallva marad. Kihules utan (kb. 5 perc) a kotelcsorlot ismet lehet hasznalni.
Vigyázza: A kôtelçévező nem alkalmas nagyipari, vagy tartós, sonet nélküli muködtétésre, s ezert bizonyos számú munkaciklus után, felétlenül ki kell kapcsolnil lpari hasznalat eseten, az üzembiztonsági rendelet szerint, a gépet, elso üzembehelyezés elott, szakemberrel kell Ellenörztettnl
- Hibás vagy sérult részeket azonnal cseréltesse ki
A javitaskat sose végezze szemelyesen (jotallas elvesztse).
A kotelcsorlot ne tegy ki foloslegesen az idojaras hatasainak, napsutesnek, pornak, alacsony homsersekletnek.
Kifejezetten tilos, hogy a felfuggesztet teher kozvetlen kozeluben vagy alatta valaki tartozkodjon vagy mozogjon.
A elektromos kotelcsorlo el van latva veszkitkapcsolval. Veszely eseten nyomja le a pirosvaszkikapcsolot!! Ha fel akarja oldani avszkitkapcsolo blokkolasat, forditsa el negyed fordulattal az oramutato iranyaba.
Vigyazz:
A csorlo vegallas kapcsoloval van ell8tva, amely leallitja a motort, ha a dobon harom tekeres kotel van.
Nem megengedett üzemelés.
Ezek az üzemelési modok tilosak:
- Emelés, ha a kotel nem lóg fuggolegesen.
- A födel összekötött teher emelése.
- A sulypont tengelyén kivul felakasztott teher emelése.
- A teher ingatasa, kiserlet a tehert a csorlo tengelyen kivulre helyezni.
- Emelni vagy leengedni a terhet, ha a leeresztesi vagy emelési pályán akadály van.
- Elhagyni a csorlot felemelt teher mellet.
- A csorlo olyan hasznalata, ha az egesz teher nincs a kezeló latoszögében.
- Személyek emelése.
A csorlo maximalis megengedett teherbirast tulhalado toher emelse.
A csorlo mas mint hibatl an allapotban valo hasznalata.
Állando üzemelés: Tartsa be a gyartó alto meghatározott munkaciklusokat, hogyBiztositani tudja a motor funkcióját.
A vegallas kapcsolhasznalata az emelés kikapcsolára normalis uzemelés kozben.
HogyBiztositani tutja a kotel normalis letekeredesét akkor nem szabad, hogy a horog apadlora erjen.
Teher MOZgócsiga hasznalatalval torten emelése
A kotelcsorlo MOZgocsgival(cslgasorral) tortenüzemelésekor a vegallas kapcsoló nem mukodik. Uglyelen arra, hogy a MOZgocsgina ne keruljön acsorlohz kozelebb mint 20 cm-re.
- Csavarozza szét a mozgócsigát.
- A kötelet helyezze mozgócsigába
- A mozgócsigát (-kat) ismét csavarozza össze a csavarokat húzza meg.
- Az emelt tehert kõsse a teherhorogra
Megsemmisités
A berendezes megsemmisite, a gépen elhelyezett piktogrammokból olvashato le. Az egyes jelzesek értelmét a „Jelzësek" fepezetben talája meg.
A csomagolas megsemmistese
A csomagolas vedi a gepet a szallitas alatti megrongalodas ellen. A csomagolas anyaga, a kornyezetvedelmi szempontok es megsemmisitesei lehtosegek szerint van kivalasztva, tehat reciklalhato. A csomagol oanyag korforgalomba valo viszaterese, nyersanyagot sporol meg es csokkenti a hulladek mennyisegt. A csomagol anyag egyes rsesei (pl. folia, styropor), veszelyesek lehetnek gyerekek rszere. Fulladas veszelye fenygetl Tehat a csomagol anyag iltekes darabjait raktarozza oylan helyen, ahova nem juthatnak gyerekek, s minel elobb semmisitse meg.
Követelmenyek a gép kezelöjéré
A gép kezelöje, hasznalat elött, figyelmesen olvassa el a hasznalati utasitást.
Szakképzettseg
A gép hasznalatahoz eigendō szakember felvilagositása, resp. a hasznalati utasitással valo megismerkedés. Specialis képzés nem szükséges
Minimalis korhatar
A géppel kizárolag 16 éven felüli személyek dolgozhatnak.
Kivételt képez a fiatalkoruak foglalkoztatása szakképszés alatt,
az oktató felügyele metel, szakképzettsgelsajatitasa
érdekében.
Képzés
A gép hasznalatahoz eigendō szakember felvilagositása, resp. a hasznalati utasitással valo megismerkedés. Specialis képzés nem szükséges.
Muszaki adatok
| Villamos csatlakozás 230 V~50 Hz | |
| Motor teljesitménye 1600 W | |
| Max. emelő erő mozgócsigával | 990 kg |
| Max. emelő erő mozgócsiga nélkül | 495 kg |
| Max. emelés 990 kg 6 m | |
| Max. emelés 495 kg 12 m | |
| Kötel átmérője 5,5 mm | |
| Kötelhossz 12 m | |
| Védelmi tipus IP 54 | |
| Süly 32 kg |
SZALLITAS ES TAROLAS
Szaraz helyen tartando uyg, hogy gyerekek es hivatlan szemelyek ne erjek el.
Amennyiben a keszüléket hosszabb ideig nem fogja használni, alaposan tiszítitsa ki.
Szerelés és elokészület
Felallitas
Kicsomagolasn alenorizze, hogy tartalmazza az osszes reszeket, ellenorizze a csorlo es tartozekai hibatlan allapotat. A garancia ervenyessegenek betartasa vegt, eseteleges reklamaciot keseedelem nelkul be kell jelenenti.
- Részletesen olvassa el a csorlovel adott hasznalati utmutatot (ez a kezikonyv), a csorlo felszerelésénel, pontosan az utmutató szerint jarjon el.
A hordozó rész, amelyre a csörló fel lesz szerelve, minimálisan az elvárt teher kétseres súlyát kehl hogy elbirja (ajánlott szakemberrel megbesélni)
A kotelcsorlofleginkabbaeicsokilengko karra szerelhet.Oz acelso atmeroje legalabb 43mm falvastagaga min.3 mm.
- Kilengő cart szilardan kell a falra szerelni. A felfuggesztésnek szilardnak kell lennie, hogy ellenalljon a fellopó eroknek.
- Ügyeljen arra, hogy a készülék vizszintesen legyen felerösítve sese ferden.
- Amennyiben mozgócsigat használ, a teherhorgot akassza a konzol horogartó konzolba
A kotelcsorlo üzembehelysezeseCsak perfektul egyenes kotellel megengedett.
1 Lépés
Gyözödjön meg arröl, hagy a feszültseg egyezik a kötélcörlö tipus címe akdataival.
2 Lépés
Ellenorizze kotelcsorlon az acelkotelet es az osszesBiztonsagi berendezest
3 Lépés
Ellenorizze, hogy a kotelcsorlo rendesen van felszerelve es megartja a max. terhet.
4 Lepes
Biztositsa a terhet forgás, lebegés ellen es ellenörizze a hordozó elementek.
5 Lepes
Emelje a terhet fuggolegesen es ellenorizteten.
A elektromos kotelcsorlo most mukodeskepes.
Fennallo veszelyek és biztonsagi intézkedesek
Fennallo villamos veszely
| Veszélyek | Leirás | Védő intézkedés |
| Elettromos érintkezés | Áramútes | RCD |
| Közetettt villamos érintkezés | Áramútes | RCD |
Más veszély
| Veszélyek | Leírás | Védő intézkedés |
| Eldobott târgyak vagy frócsköl folyadékok | A nafta az elektromos kõtélcsörlüböl kiszökhet és komoly balesete okozhat | Mindig használjon védőssemüveget és kesztyűt. |
| Megcsuszás, megbotlás vagy elésés. | Villamos bevezetőkábel megbotlást okozhat. | Felszerelés MODja szerint valassza meg az intézkedéseket (megfelelő felszerelési hely , megjelölés) |
Karbantartás és apolás.
- Vigyázz- életveszélyes áramútes veszélye. Minden tiszítías és apolás esetén kapcsolja jle a készüléket a halózatrol. Vigyázz - készülék sérulésenek veszélye! A készüléket sone tiszítlsa folyó viz alatt, Tiszításhoz ne hasznaljon agressziv tiszító szereket, vagy kénye tárgyat, megserthelik a készüléket. Készüléket tiszítlsa ki nedves szappanos ronggyal
- Rendszeresen ellenorizze az acelkotelet egesz hosszósagaban nincs e mgesérulve, vegallás kapcsoló, (csörló) engedje teljesen kihúzni mig a kikapcsoló suly aktivalá a kikapcsoló kengyelt.
- Ha az acelkotel seruit (elpattant vagy szalkas lásd ábra. 3), cseréjé ki eredeti kótelel A kotés szerelesenél nem szabad semmi esetre megfeledkezni a kikapcsoló sulyról (I), hogy garantálva legyenBiztonsagos kikapcsolás a vegallásban.
- A MOZgócsiga csapágyát (n) rendszeresen kenje kisi mennyiségu olajjal.
- Ha a keszülék ki van kapcsolva, Ellenörizza a csörlö minden mechanikus részények a mozgását.
- A keszüléket minimálisan egyszer egy évben szakemberrel kell ellenorizteti! Bevizsgalás eredményét a gépkönybe kell beirni
- Az acélkötelet tiszititsa és egyeszer honaponként kenje zsirral
EU megfeleloségiyilatkozat
Ezennel kijelentjuk mi
hogy az alabb megnevezt keszulekek koncepcioca es szerkezete melyeket forgalmazunk megfelelnek a EU higieniais bis亿吨ansagi alapfelteteinek Kszulekek oylan megvaltoztatasenet, amely velunk nem volt megbeszelve ez a nyilatkozat elveszt iervenyessegét
Megfelelo EU irányelv:
2006/42 EG
2004/108 EG
Hasznalt harmonizalt szabvanyok:
EN 14492-2: 2006
EN 60204-32: 1998
ZEK 01.2-08/12.08
EN 55014-1: 2006
EN 61000-3-3: 1995+A1+A2
EN 61000-3-2: 2006
EN 55014-2: 1997+A1
EN 55014-1: 1993+A1+A2
EN 55014-2: 1997
EN 61000-3-2: 1995+A1+A2
EN 61000-3-3: 1995
Certifikálas helyszíne:
TÜV Rheinland Product Safety GmbH, Am Grauen Stein,
Stein-51105 Köln, Germany
Datum / gyártó aláirása 04.10.2011
Alulirottdadatai ArnoldUr,ugyvezet
Muszaki dokumentácio: J. Burkle; FBL, QS
Ellenorzó lista.
Tiszelt ügyfelünk!
Szemelyi vagy targyi krok megelozese vegett a csorlo uzemeltotej koteles a csorlot mukodskepes rendes allapotban tartani. A kovetkez 0Ellenorz0 lista a rendszeres ellenorz es alapjaul szolgal, az uzemeltto altal meghatarozott idokzukben, egyben mint dokumentacio. Megallaptott hibakat ksesedelem nkelul el kell tavolitani szakservizben.
Ellenorzo lista- kotelcsorlo ellenorzési konyve
DATUM
DATUM
DATUM
Acelkotel:
Egyes kotelek ellenorzese
Acelkotes ellonorzese-tores helyek
Acelkotés ellenorzese-csavaródas helyek
Sajtolasi helyek ellenorzese
lgen
□ □
□ □
Igen
□ □
□ □
□ □
lgen
□ □
□ □
□ □
kabel:
Bevezeto kabel ellenorzese
KapcsolvaI ellatott kabel ellenorzese
□ □
□ □
□
Vezerlo resz.:
Kapcsol fedelenek ellenorzese
Nyomogombok ellenorzese
□
□
□
Ventilator fedele:
Ventilator fedel szennyezododes mentes
Fek:
Fek ellenorzese
□ □
□ □
□ □
RogzitoCsavarok:
Csavarok ellonzese
Hordozó és szerkezeti elemek Ellenorzese
Keszulek fedelenek ellenorzese
Csatlakozoszekreny:
Csatlakozó szekrénye ellenorzese- repedések
□ □
□ □
□ □
Vegallaskapsolo:
Vegallaskapsolk ellonzese
□ □
□ □
□ □
Teher horog:
Horog ellenorzese-repedesek
□ □
□ □
□ □
Horog ellenorzese-repedesek
Arretació rugó ellenorzóse.
Uvod
Se pred uporabo naprave natanncno preberite prilozena navodila za uporabo in varnosthe napotke; le tako bo Vaša naprava sluzila dolgo casa svojemu namenu. Priporocamv Lam, da navodila shranite na varno, da jih lahko vedno in ponovno uporabite, kadar jih boste potrebovali.
V okviru stalnega izboljsevanja in razvijanja nasih izdelkov si pridrzujemo pravico do tehnichin sprememb izdelka.
Ta dokument se smatra za original navodil za uporabo.
ILUSTRATIVNE SLIKE!
Oznaka:
Varnost izdelka:
| CE | TUV TUV GS |
| Naprava odgovarja standordom EU | Preverjena varmost izdelka |
Prepovedi:
| Splošni znak za prepoved. | Uporaba naprave na dežju je prepovedana! |
| Ne dotikajte se naprave z rokami | Ne vlecite vtiča ali naprave za kabel |
| Poskrbite, da se pod bremenom ne zadržujejo nobene osebe aliŽivali! | Nikoli ne dvigajte z napravo Ijudi aliŽivali. |
Opozorilo:
