| Terméktípus | Elektromos láncos emelő |
| Márka | Güde |
| Modell | GEKZ 300 |
| Tápfeszültség | 230 V |
| Frekvencia | 50 Hz |
| Névleges teljesítmény | 410 W |
| Névleges áram | 1,70 A |
| Maximális teherbírás | 300 kg |
| Maximális emelési magasság | 3 m |
| Emelési sebesség | 3 m/perc |
| Védettségi fokozat | IP 54 |
| Lánc mérete (átmérő) | 5 mm |
| Lánc mérete (külső szélesség) | 16,25 mm |
| Lánc mérete (belső hossz) | 15 mm |
| Távvezérlő kábel hossza | 1,85 m |
| Elektromos kábel hossza | 0,68 m |
| Nettó tömeg | 14,3 kg |
| Bruttó tömeg | 15,2 kg |
| Hangnyomásszint | < 78 dB (A) |
| Javasolt használat | Szilárd terhek függőleges emelése |
| Szükséges differenciálvédelem | Igen (FI relé) |
| Fogyasztói garancia | 24 hónap |
Gyakran ismételt kérdések - GEKZ 300 Güde
Felhasználói kérdések a következőről GEKZ 300 Güde
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Elektromos emelő PDF formátumban ingyenesen! Találja meg kézikönyvét GEKZ 300 - Güde és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GEKZ 300 márka Güde.
HASZNÁLATI ÚTMUTATÓ GEKZ 300 Güde
Az eredeti használati utasítás fordítása Elektromos láncos emelő
MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.
HU Tisztítás / Tárolás
4
7
HU Tisztítás / Tárolás


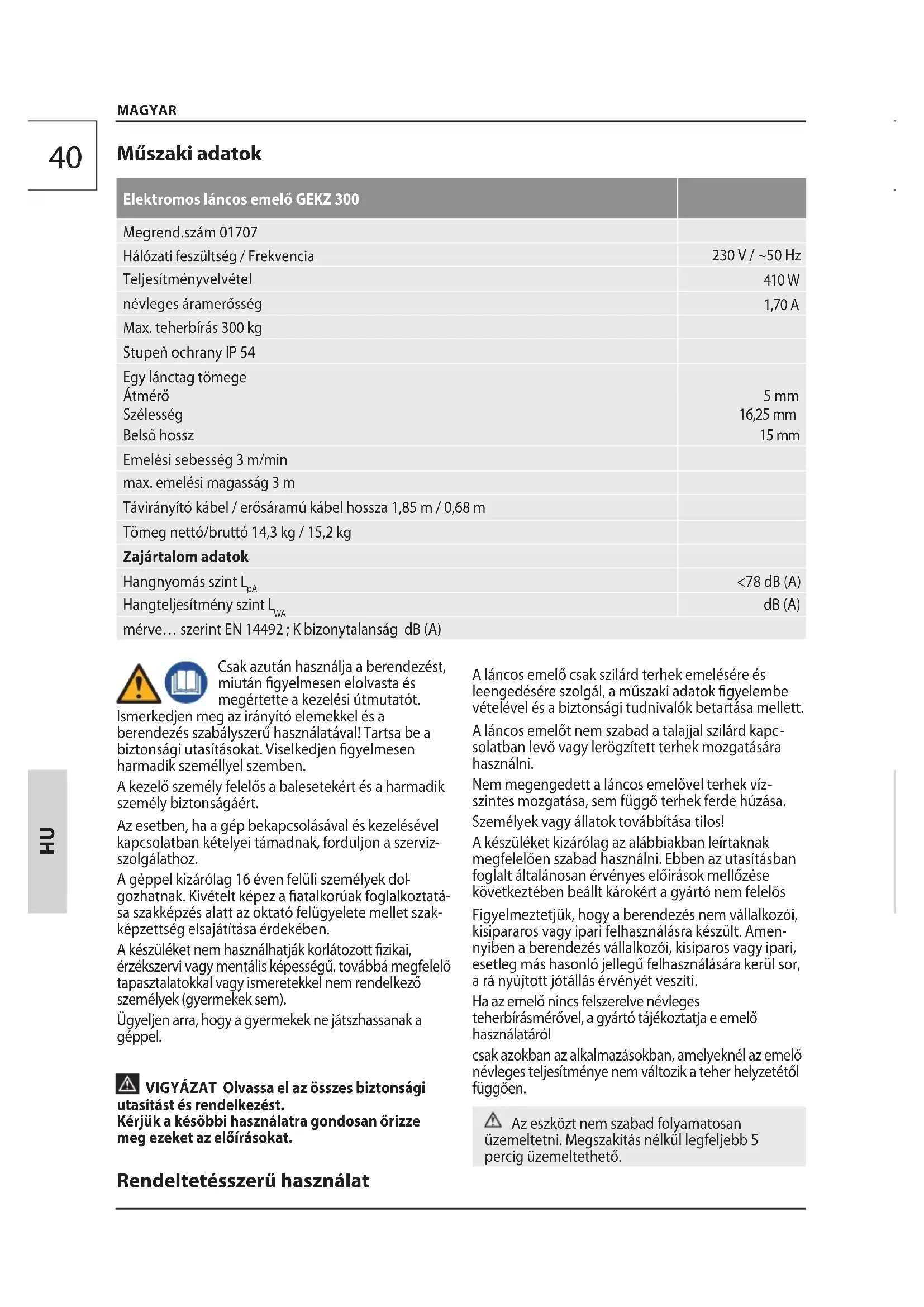

| Elektromos láncos emelő GEKZ 300 | |
| Megrend.szám 01707 | |
| Hálózati feszültség / Frekvencia | 230 V / ~50 Hz |
| Teljesítményvelvétel | 410 W |
| névleges áramerősség | 1,70 A |
| Max. teherbírás 300 kg | |
| Stupeň ochrany IP 54 | |
| Egy lánctag tömegeÁtmérő | 5 mm |
| Szélesség | 16,25 mm |
| Belső hossz | 15 mm |
| Emelési sebesség 3 m/min | |
| max. emelési magasság 3 m | |
| Távirányító kábel / erősáramú kábel hossza 1,85 m / 0,68 m | |
| Tömeg nettó/bruttó 14,3 kg / 15,2 kg | |
| Zajártalom adatok | |
| Hangnyomás szint L_pA | <78 dB (A) |
| Hangteljesítmény szint L_WA | dB (A) |
| mérve... szerint EN 14492 ; K bizonytalanság dB (A) | |
Csak azután használja a berendezést, miután figyelmesen elolvasta és megértette a kezelési útmutatót.
Ismerkedjen meg az irányító elemekkel és a berendezés szabályszerű használatával! Tartsa be a biztonsági utasításokat. Viselkedjen figyelmesen harmadik személlyel szemben.
A kezelő személy felelős a balesetekért és a harmadik személy biztonságáért.
Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szervizszolgálathoz.
A géppel kizárólag 16 éven felüli személyek dolgozhatnak. Kivételt képez a fiatallkorúak foglalkoztatása szakképzés alatt az oktató felügyelete mellet szakképzettség elsajátítása érdekében.
A készüléket nem használhatják korlátozott fizikai, érzékszervi vagy mentális képességű, továbbá megfelelő tapasztalatokkal vagy ismeretekkel nem rendelkező személyek (gyermekek sem).
Ügyeljen arra, hogy a gyermekek ne játszhassanak a géppel.
VIGYÁZAT Olvassa el az összes biztonsági sítást és rendelkezést.
Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat.
A láncos emelő csak szilárd terhek emelésére és leengedésére szolgál, a műszaki adatok figyelembe vételével és a biztonsági tudnivalók betartása mellett.
A láncos emelőt nem szabad a talajjal szilárd kapcsolatban levő vagy lerögzített terhek mozgatására használni.
Nem megengedett a láncos emelővel terhek víz- szintes mozgatása, sem függő terhek ferde húzása.
Személyek vagy állatok továbbítása tilos!
A készüléket kizárólag az alábbiakban leírtaknak megfelelően szabad használni. Ebben az utasításban foglalt általánosan érvényes előírások mellőzése következtében beállt károkért a gyártó nem felelős
Figyelmeztetjük, hogy a berendezés nem vállalkozói, kisiparos vagy ipari felhasználásra készült. Amennyiben a berendezés vállalkozói, kisiparos vagy ipari, esetleg más hasonló jellegű felhasználására kerül sor, a rá nyújtott jótállás érvényét veszíti.
Ha az emelő nincs felszerelve névleges teherbírásmérővel, a gyártó tájékoztatja e emelő használatáról
csak azokban az alkalmazásokban, amelyeknél az emelő névleges teljesítménye nem változik a teher helyzetétől függően.
Az eszközt nem szabad folyamatosan meltetni. Megszakítás nélkül legfeljebb 5 cig üzemeltethető.
Rendeltetésszerű használat
Elektromos láncos emelők biztonsági tudnivalói
A láncos emelőt csak olyan terhek emelésére szabad használni, amelynek súlya nem haladja meg a gyártó által a műszaki adatokban és a típustáblán megadott maximális teherbírást.
Ne terhelje túl a láncos emelőt!
Tárgyak folyamatos megtartása nem megengedett.
A láncos emelő használata előtt győződjön meg róla, hogy a lánc és a rögzítőhorogok jó állapotban legyenek, és csak a tehernek megfelelő engedélyezett és kifogástalan rögzítőeszközt használjon a teher rögzítésére.
A láncos emelővel elvégzendő munkák megkezdése előtt ellenőrizni kell a teherhordó szerkezetek teherbírását.
Olyan, nem előírásszerűen rögzített terheket nem szabad felemelni, amelyek a talajon eldölhetnek.
A berendezés üzembehelyezése előtt ellenőrizze, nincs-e megrongálva az elektromos kábel és/vagy a dugvilla. A veszélyeztetés elkerülése érdekében a megrongált hálózati kábelt a gyártó cserélje ki.
Ne mozgasson olyan terhet, amely magától elmozdulhat vagy felborulhat. Adott esetben tegyen megfelelő intézkedéseket ennek megakadályozására.
Munka közben mindig figyeljen, ügyeljen arra, amit csinál és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berendezést.
Az eszköz használata során gyermekeket és más személyeket, valamint állatokat tartson távol. A minimális biztonsági távolság 5 m.
Lengő teher alatt tartózkodni és dolgozni tilos!
Kapcsolja ki az eszközt, válassza le az áramellátásról a villásdugó kihúzásával, és hagyja az eszközt lehűlni, mielőtt rászerelési-, átszerelési-, tisztítási- vagy karbantartási munkákat végezne, az eszközt tárolná vagy szállítaná.
Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a kábelt hőforrásoktól, olajtól, éles élektől és sarkaktól és mozgó gépalkatrészektől. A kábel rángatása a kábel vagy a dugalj megsérülését eredményezheti, ami áramütés veszélyével jár.
Kizárólag a kültérre jóváhagyott, fröccsenő víz ellen védett hosszabbítókábel használata megengedett.
Soha ne viseljen bő ruhákat vagy ékszereket. A haját, ruházatát és kesztyűjét tartsa a mozgó alkatrészektől távol, mivel azok elkaphatják azokat. Soha ne használja a berendezést mezítláb vagy nyitott szandálban.
Ügyeljen a helyes testtartás megőrzésére. Álljon stabilan és őrizze meg az egyensúlyát.
Ne használja a kisgépet rossz időben, különösen ne közelgő vihar esetén.
A géppel folytatott munkavégzés során biztosítson megfelelő fényforrást ill. látási viszonyokat..
Tartsa tisztán és jól megvilágított állapotban a munkahelyét. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet.
⚠️ Ne érjen a veszélyes, mozgó részekhez, amíg a készüléket nem választotta le a hálózatról, és a mozgó, veszélyes részek teljesen meg nem álltak! ⚠ Minden üzembe helyezés előtt ellenőrizze a csavaros és a toló csatlakozókat, szintén a biztonsági berendezéseket tartanak-e, helyesen be vannak-e szorítva, s a mozgó részek akadálymentes és könnyen futnak-e.
⚠️ Szigorúan tilos a gépre felszerelt védőberendezéseket leszerelni, kicserélni, nem a rendeltetésnek megfelelően használni, vagy más gyártóktól származó biztonsági berendezéseket használni.
A készüléket nem szabad használni, ha meg van rongálva, vagy a biztonsági berendezések hibásak.
⚠️ A láncos emelő olyan végálláskapcsolóval rendelkezik, amely leállítja a motort, ha a lánc teljesen bejáratásra került.
A berendezést tilos nedves, vagy vizes környezetben használni és kitenni eső hatásának.
Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.
Ne használja a berendezést tüzveszélyes folyadékok és gázok közelében. Rövidzár esetén tüz- és robbanásveszély áll fenn.
Az eszköz és tartozékai sötét, száraz, fagymentes, gyermekek számára nem hozzáférhető helyen tárolandók.
A csomagolás óv a szállítás közben fenyegető sérülésektől. A csomagolóanyagok általában környezetvédelmi és hulladékgazdálkodási szempontok alapján kerülnek kiválasztásra, ezért újrahasznosíthatók. A csomagolóanyag újrahasznosítása csökkenti a hulladékmennyiséget. Egyes csomagolóanyagok (pl. fóliák, styropor®) gyermekekre nézve veszélyt jelenthetnek.
Fennmaradó veszélyek
Az összes biztonsági előírás betartása és helyes alkalmazása esetén is fennállnak bizonyos maradványkockázatok.
A súlyok leengedésekor a végtagok roncsolódhatnak. A láncos emelő leengedése során ne nyúljon és ne lépjen a teher alá.
A Használatra Vonatkozó Útmutatások
- A terhet ne emelje fel egyszerre. A teher megemelése (a lánc megfeszülése) után kb. 10 cm-rel a talaj felett a teher megemelésével és leengedésével próbálja ki a fékhatást.
- Kerülje a léptető üzemmód alkalmazását (például a motorra rövid impulzusok adását).
- A terhet soha ne csiszolja/köszörülje a talaj felett.
- A felemelendő terheket kizárólag függőlegesen emelje! Soha ne emeljen és ne húzzon ferdén!
- Ügyeljen rá, hogy a lánc mindig csomómentes legyen.
- A terhet soha ne 2 láncos emelővel emelje meg.
- A terhet ne engedje lengeni, nehogy a teher kikerüljön a láncos emelő tengelyéböl.
- A terhet soha ne a karabineres horog csúcsához rögzítse.
- Soha ne emeljen olyan terheket, amelyek a súlyp - onti tengelyen kívül van beakasztva.
- A láncot ne csévélje a felemelendő teher köré.
- A mechanikus hajtásfék a súlyt kikapcsolás és áramkimaradás után is megtartja.
Követelmények a gép kezelőjére
A berendezést kizárólag a lehetséges veszélyekről tájékoztatást kapó személyek kezelhetik.
Szakképesítés: A gép használatához, szakemberrel való felvilágosításon kívül nem szükséges speciális szakképesítés.
Minimális korhatár: A géppel kizárólag 16 éven felüli személyek dolgozhatnak. Kivételt képez a fiatallkorúak foglalkoztatása szakképzés alatt az oktató felügyelete mellet szakképzettség elsajátítása érdekében.
Képzés: A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges.
Viselkedés kényszerhelyzetben
Igyekezzen a balesetnek megfelelően elsősegélyt nyújtani, s minél hamarabb biztosítson be orvosi segítséget. A sebesültet nyugtassa meg, s védje további balesettől. Ha segítségre van szüksége, tüntesse fel az alábbi adatokat: 1. A baleset színhelye, 2. A baleset típusa, 3. A sebesültek száma, 4. A sebesülések típusa
Szimbólumok
Vigyázat! / Figyelem!
Ez a készülék csak érintésvédelmi relével ellátott 230 V-os dugaszoló aljzathoz csatlakoztatható!
230 V + RCD
A közelben tartózkodó személyeket tartsa a veszélyes területen kívül (5 m).
A személyi sérülések kockázatának csökkentése érdekében olvassa el a felhasználói útmutatót.
Viseljen védő szemüveget
Viseljen acél merevítókkel ellátott munkacipót.
Hordjon védőkesztyűt!
Tartsa biztonságos távolságban a kezeit.
Nedvességtől óvni kell. A gépet nem szabad esőnek kitenni.
Tilos a kábelnél fogva húzni/szállítani
Ügyeljen arra, hogy emberek és állatok ne tartózkodjanak a teher alatt!
Személyek vagy állatok továbbítása tilos!
TÜV / GS jelölés
CE jelzet
Hibás és/vagy tönkrement villany, vagy elektromos gépeket át kell adni az illetékes hulladékgyűjtő telepre.
III. védelmi osztályú elektromos szerszám.
Karbantartás
Mindennemű tisztítási, karbantartási munka előtt mindig húzza ki a villásdugót a fali dugaljból.
Ne hajtson végre módosítást a készüléken. Mindennemű változtatás nem rendeltetésszerű használatnak minősül, továbbá sérülésekhez és káros- odáshoz vezethet.
Javításokat és azokat a munkákat, melyeket a használati utasítás nem tartalmaz, kizárólag illetékes szakemberek végezhetik
Szállítás és tárolás
Minden használat előtt ellenőrizze, nincs-e a gép megrongálódva, s működőképesek-e a biztonsági berendezések, a villanyvezetékek és az elektromos szabályzó berendezések. Ellenőrizze a csavarokat, hogy ne legyenek hibásak és ne legyenek meglazulva. A gépet kizárólag abban az esetben szabad használni, ha nincs megrongálódva, s a biztonsági berendezés működőképes!
A láncot tartsa tisztán és enyhén beolajozva.
Mindig tartsa tisztán a berendezést, különösen a szellőzőnyílásokat. Soha ne tisztítsa a gépházat vízsugárral! A műanyag részeket ne tisztítsa oldószerekkel, tűzveszélyes vagy mérgező hatású folyadékokkal. Tisztításhoz csak benedvesített ruhadarabot használjon.
Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbantartás és kezelés előre nem látható balesetekhez és sérülésekhez vezethet.
Szükség esetén nézze meg a pótalkatrész listát a www.guede.com honlapon
Ártalmatlanítás
Hibás és/vagy tönkrement eszközök át kell adni az illetékes hulladékgyűjtő telepre.
Jótállás
Jótállás időtartalma 12 hónap ipari használat esetén, fogyasztó esetén 24 hónap, jótállás a készülék megvétele napján kezdődik.
A jótállás kizárólag az anyagi, vagy gyártási hibákból eredő elégtelenségekre vonatkozik. Reklamáció esetén fel kell mutatni az eredeti, a vásárláskor kapott, s a vásárlás dátumával ellátott iratot.
A jótállás nem vonatkozik a géppel való szaktalan használat következtében bekövetkező hibákra, pl. a gép túlterhelése, erőszakos használata, vagy idegen tárgyakkal való megrongálódása.A használati utasítás mellőzése következményeire, szerelési és szokásos, normális elhasználódásra sem vonatkozik a jótállás.
Fontos információk az ügyfél részére
Felhívjuk a felhasználó figyelmét, hogy mind a jótállási időben, mind annak lejártát követően visszaadásra kizárólag az eredeti csomagolásban kerülhet sor. Ezzel hatékonyan megelőzhetők a berendezés szállítás közbeni megsérülése, illetve a vitás reklamációs esetek. A készüléket az eredeti csomagolása optimálisan óvja, és így biztosított a reklamációs igény mielőbbi feldolgozása.
Szervíz
Vannak kérdései? Reklamáció? Szüksége van pótalkatrészekre, vagy használati utasításra? Honlapunkon a www.guede.com címen szervíz terén gyorsan, bürökráciát kizárva segítségére leszünk. Kérem, segítsen, hogy segíthessünk. Hogy gépét reklamáció esetén identifikálhassuk, szükségünk van a gyártási számra, a szortiment tételszámára és a gyártási évre. Ezek az adatok fel vannak tüntetve a tipus cimkén.
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
Fordítása azonossági nyilatkozat EU
Ezzel kijelentjük mi, a hogy a lentiekben megjelölt gépipari termék, koncepciója és tervezése, az általunk forgalomba kerülő kivitelezésben, megfelel az EU illetékes biztonsági és higiéniai szabályzatok alapkövetelményeinek. A gépen, a velünk való konzultáció nélkül végzett változások esetén, a jelen nyilatkozat érvényességét veszti.
