Termék típusa	Fali split klímaberendezés
Márka	LG
Modell	S09ET
Hűtőközeg	R32 (gyúlékony)
Tápellátás	220-240 V ~ 50 Hz (szabványos becslés)
Távirányító elemei	2 db AAA elem (1,5 V)
Üzemmódok	Hűtés, fűtés, párátlanítás, ventilátor, automatikus
Speciális funkciók	Jet mód, készenlét, Be/Ki időzítő, swing, légkomfort, energiavezérlés, csendes, automatikus tisztítás, ionizátor, plazma
Légszűrő tisztítási intervalluma	2 hetente
Allergénszűrő tisztítási intervalluma	6 havonta
Kapcsolódás	Wi-Fi 2,4 GHz, LG ThinQ alkalmazás, Smart Diagnosis
Automatikus újraindítás	Igen (visszaállítja a beállításokat áramkimaradás után)
Öndiagnózis	Igen (hiba esetén villogó lámpa)
Biztonság	Kötelező földelés, vészleállítás, túláramvédelem (megszakító)
Telepítés	Képzett szakember által végezendő
Éves szakmai karbantartás	Tekercsek, ventilátor, kondenzvíztálca tisztítása, csatlakozások ellenőrzése
Méretek (beltéri egység)	A kézikönyvben nem szerepel
Súly (beltéri egység)	A kézikönyvben nem szerepel
Tartozékok	Távirányító, elemek, távirányító-tartó (opcionális)
Javíthatóság	Szűrők felhasználó által hozzáférhetőek; belső javítások szakember által

Gyakran ismételt kérdések - S09ET LG

Hogyan tisztítsam a LG S09ET klíma légszűrőjét?

Kapcsolja ki a tápfeszültséget és húzza ki a készüléket. Nyissa ki az előlapot, óvatosan húzza ki a légszűrőt. Tisztítsa meg porszívóval vagy langyos vízzel (max 40°C) semleges mosószerrel. Szárítsa meg árnyékban, mielőtt visszahelyezi. Ezt a műveletet 2 hetente végezze.

Mit tegyek, ha a klíma nem hűt?

Először ellenőrizze, hogy a készülék Hűtés üzemmódban van-e, és hogy a beállított hőmérséklet alacsonyabb-e a szoba hőmérsékleténél. Győződjön meg arról, hogy a légszűrők tiszták, és semmi sem akadályozza a levegő be- és kimenetét. Ha a probléma továbbra is fennáll, használja a Jet módot a gyors hűtéshez. Ha a levegő továbbra sem hűl, lépjen kapcsolatba egy képzett szervizzel.

Hogyan használjam a Jet módot a LG S09ET klímán?

Kapcsolja be a készüléket és válassza ki a kívánt üzemmódot (hűtés, fűtés vagy párátlanítás). Nyomja meg a távirányító JET MODE gombját. Megjelenik a P szimbólum. A Jet mód 30 percig erős levegőt fúj, majd a hőmérséklet automatikusan 18°C-ra áll hűtés esetén, vagy 30°C-ra fűtés esetén.

A távirányító nem működik, mit tegyek?

Ellenőrizze, hogy az elemek megfelelően vannak-e behelyezve (2 db AAA, 1,5 V), és hogy nem merültek le. Szükség esetén cserélje ki őket. Győződjön meg arról, hogy semmi nem akadályozza a beltéri egység jel vevőjét. Ha a probléma továbbra is fennáll, használhatja a beltéri egység vész BE/KI gombját (nyissa ki az előlapot).

Hogyan állítsam be a Be/Ki időzítőt?

Nyomja meg többször a TIMER gombot, amíg az időzítő ikon villogni nem kezd. Használja a + vagy - gombokat a kívánt idő (perc) beállításához. Nyomja meg a SET/CANCEL gombot a megerősítéshez. A törléshez nyomja meg újra a TIMER-t, majd a SET/CANCEL-t. Az időzítő legfeljebb 7 órára állítható be.

Mit jelent a beltéri egységen villogó lámpa?

A 2 másodpercenként villogó lámpa az öndiagnózis által észlelt rendellenességet jelez. Kapcsolja ki a tápfeszültséget és húzza ki a készüléket, majd lépjen kapcsolatba egy képzett szervizzel. A hibakódok érzékelő-, hűtőközeg- vagy csatlakozási problémákra utalhatnak.

Hogyan csatlakoztassam a klímát a LG ThinQ alkalmazáshoz?

Töltse le a LG ThinQ alkalmazást a Google Play-ből vagy az App Store-ból. Győződjön meg arról, hogy okostelefonja csatlakozik a 2,4 GHz-es Wi-Fi hálózathoz. Az alkalmazásban kövesse az utasításokat egy eszköz hozzáadásához. A távirányítón nyomja meg a csatlakozási gombot (ha elérhető), vagy kövesse a kézikönyvben leírt eljárást. A beltéri egység Wi-Fi lámpájának világítania kell.

A klíma csikorgó vagy fújó hangot ad, ez normális?

Igen, bizonyos hangok normálisak: kattanás indításkor/leállításkor (fordítószelep mozgása), csikorgás (műanyag alkatrészek tágulása) vagy áramlási zaj (hűtőközeg áramlása). Ha a zaj túlzott vagy szokatlan, kapcsolja ki a készüléket és lépjen kapcsolatba egy szakemberrel.

Hogyan aktiváljam a Csendes módot a LG S09ET klímán?

Kapcsolja be a készüléket, majd nyomja meg többször a FUNC. gombot, amíg ki nem választja a Csendes mód ikonját (általában áthúzott hangszóró szimbólum). Nyomja meg a SET/CANCEL gombot a megerősítéshez. Ez a mód csökkenti a kültéri egység zaját. Hűtés, fűtés vagy automatikus üzemmódban érhető el.

Mit tegyek, ha a beltéri egység vízszivárog?

Ha vízszivárgás történik, amikor a páratartalom nem magas, kapcsolja ki a tápfeszültséget és húzza ki a készüléket. Lépjen kapcsolatba egy képzett szervizzel. A szivárgást okozhatja eltömődött kondenzvíztálca vagy elzáródott lefolyócső. Szakmai karbantartás szükséges.

HASZNÁLATI ÚTMUTATÓ S09ET LG

Ez a funkció automatikusan működik, hogy fenntartsa a helyiség hőmérsékletét ±2°C pontossággal.

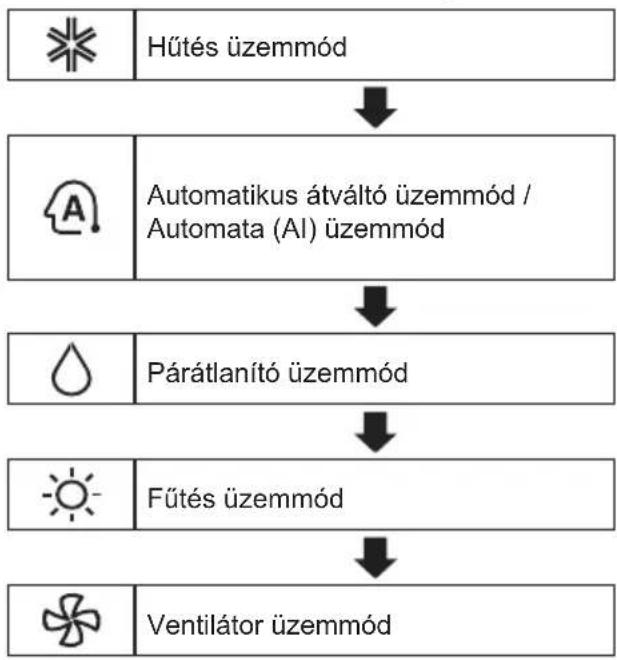

1 Kapcsolja be a készüléket. 2 Nyomja meg a MODE gombot ismételten, amíg ki nem választja az automatikus váltás funkciót.

A kijelzőn megjelenik a

3 Nyomja meg ezt a gombot a kívánt hőmérséklet beállításához. 4 Nyomja meg a FAN SPEED gombot a ventilátor sebességének beállításához.

Páramentesítés funkció

Ez a funkció eltávolítja a felesleges nedvességet egy rendkívül párás környezetből vagy az esős évszakban, hogy megakadályozza a penész kialakulását. Ez a funkció automatikusan beállítja a szoba hőmérsékletét és a ventilátor sebességét az optimális páratartalom fenntartása érdekében.

1 Kapcsolja be a készüléket.

2 Nyomja meg a MODE gombot ismételten, amíg ki nem választja a páramentesítés funkciót.

A kijelzőn megjelenik a

MEGJEGYZÉS

Olvassa el ezt a kezikonyvet a keszülek üzembe helyezese elott, es tartsa keznél mindig referenciaként.

TÍPUS: FALRA SZERELT KIVITEL

Az eredeti utasítás fordítása

TARTALOMJEGYZÉK

A jelen kézikönyvben szereplő képanyag, illetve tartalom eltérhet az Ön által vásárolt modelltől.

A kézikönyvet a gyártó bármikor átdolgozhatja.

BIZTONSÁGI ELŐÍRÁSOK. 3

FONTOS BIZTONSÁGI ELŐÍRÁSOK 4

ÜZEMELTETÉS 11

Megjegyzések az üzemeltetéshez 11

Részek és funkciók 11

Vezeték nélküli távvezérlő. 12

A légkondicionáló automatikus újraindítása 17

Az üzemmód kiválasztása 17

A Jet üzemmód használata. 20

A ventilátor fordulatszám funkció használata 21

A légáramlás irányának beállítása 21

Az "On/Off Timer" időzítő beállítása 22

Az elalvás üzemmód használata (opcionális) 23

A „Simple Timer" egyszerű időzítő üzemmód használata (opcionális)...... 23

Az energiafogyasztást megjelenítő üzemmód használata (opcionális) 24

A háttérvilágítás kikapcsolási funkció használata (opcionális). 24

A Komfort légterelés funkció használata (opcionális) 24

Az energiaszabályozó üzemmód használata (opcionális) 25

A speciális funkciók beállítása 25

INTELLIGENS FUNKCIÓK 27

LG ThinQ Alkalmazás 27

Smart Diagnosis (Okos diagnosztika) 29

KARBANTARTÁS 30

A légszűrő megtisztítása 32

Az allergiaszűrő megtisztítása (opcionális) 33

HIBAELHÁRÍTÁS 34

A következő biztonsági irányelvek célja a termék nem biztonságos vagy helytelen használatából adódó váratlan veszélyek vagy sérülések megelőzése.

Az irányelvek „FIGYELMEZTETÉS” és „VIGYÁZAT” részekre oszlanak az alábbiakban leírtak szerint.

Ez a szimbólum a veszély kockázatával járó esetek és műveletek jelölésére szolgál. Figyelmesen olvassa el a szimbólummal jelölt részt, és a kockázatok elkerülése érdekében kövesse az utasításokat.

FIGYELMEZTETÉS

Ez jelzi, hogy az utasítások követésének elmulasztása súlyos sérülést vagy halált okozhat.

VIGYÁZAT

Ez jelzi, hogy az utasítások követésének elmulasztása kisebb sérülést vagy a termék sérülését okozhatja.

A beltéri és a kültéri egységen a következő szimbólumok jelennek meg. (az R32 esetében)

Ez a szimbólum azt jelzi, hogy a készülék gyúlékony hűtőközeget használ. Amennyiben a hűtőközeg kiszivárgott és külső gyújtóforrásnak van kitéve, tűzveszély áll fenn.

Ez a szimbólum azt jelzi, hogy a Kezelési útmutatót gondosan el kell olvasni.

Ez a szimbólum azt jelzi, hogy a szervizszemélyzetnek a telepítési kézikönyv alapján szükséges kezelnie ezt a berendezést.

Ez a szimbólum azt jelzi, hogy információ áll rendelkezésre, például az üzemeltetési kézikönyvben vagy a telepítési kézikönyvben.

FONTOS BIZTONSÁGI ELŐÍRÁSOK

FIGYELMEZTETÉS

A termék használata során a tűz, az áramütés vagy a személyi sérülés kockázatának csökkentése érdekében mindig tartsa be az alábbi alapvető biztonsági óvintézkedéseket.

Gyermekek a háztartásban

A készüléket nem használhatják olyan személyek (a gyermekeket is beleértve), akik csökkent fizikai, érzékelési vagy mentális képességekkel rendelkeznek, illetve nem rendelkeznek megfelelő tapasztalattal és ismeretekkel, kivéve, ha a használat felügyelet alatt történik, vagy a biztonságukért felelős személytől útmutatást kaptak a termék biztonságos használatára vonatkozóan. Ügyeljen arra, hogy gyermekek ne játszhassanak a készülékkel.

Európai felhasználás:

Ezt a készüléket 8 évesnél idősebb gyermekek és csökkent fizikai, érzékelési vagy mentális képességekkel, tapasztalattal és ismeretekkel nem rendelkező személyek is használhatják, ha a használat felügyelet alatt történik, vagy utmutatást kaptak a termék biztonságos használatára vonatkozóan és megértik a lehetséges veszélyeket. A gyermekek ne játsszanak a készülékkel. A takarítást vagy a karbantartást ne végezzék felügyelet nélküli gyermekek.

Üzembe helyezés

• Ne helyezze a készüléket instabil felületre vagy olyan helyre, ahonnan leeshet.
• A készülék telepítéséhez vagy áthelyezéséhez vegye igénybe egy hivatalos szervizközpont segítségét. Gondoskodjon a készülékház és a vezérlőszekrény biztonságos beszereléséről.
• Ne telepítse a légkondicionálót gyúlékony folyadékok és gázok, például benzin, propán, festékhígító stb. tárolóhelye közelébe.
• Ügyeljen rá, hogy a beltéri és a kültéri egységet összekötő csövezetékek és tápkábel ne kerüljön túlfeszített állapotba a légkondicionáló beszerelésekor.
• Használjon a légkondicionáló névleges teljesítményének megfelelő, szabványos megszakítót és biztosítékot.
• Kizárólag az előírt hűtőközeggel töltse fel a rendszert. Ne használjon levegőt vagy egyéb gázt erre a célra.
• Használjon éghetetlen gázt a szivárgások ellenőrzéséhez és a levegő kifúvatásához; a sűrített levegő és a gyúlékony gázok használata tűz- és robbanásveszélyes.
• A beltéri/kültéri vezetékek csatlakozásait szorosan rögzíteni kell. A vezetékeket úgy kell elvezetni, hogy ne keletkezzen bennük olyan feszítőerő, amely kiszakíthatná őket a sorkapcsokból. A szakszerűtlen vagy laza csatlakozások hőképződést és tüzet okozhatnak.
• A légkondicionáló használata előtt szereljen fel egy külön elektromos csatlakozóaljzatot és egy megszakítót a készülék számára.
• Ne kösse rá a földelő vezetéket gázcsőre, villámhárító rúdra vagy telefon földvezetékére.
• Biztosítsa a szükséges szellőzőnyílások akadálymentességét. (az R32 esetében)
• Megszakító eszközt kell beépíteni a rögzített vezetékezésbe a bekötési szabályoknak megfelelően.
• Ne telepítse az egységet potenciálisan robbanásveszélyes környezetbe.

Üzemeltetés

• Ügyeljen rá, hogy kizárólag az alkatrészlistában feltüntetett alkatrészeket használja. Ne próbálja meg a készüléket átalakítani. Gondoskodjon róla, hogy a gyermekek ne tudjanak felmászni a kültéri egységre és ne tudják megütni azt.
• Az elhasználódott elemeket tűzveszélymentes hulladéktárolóban helyezze el.
• A készülékben kizárólag a légkondicionáló címkéjén feltüntetett hűtőközeget használja.

Ha a légkondicionáló zajosan működik, illetve valamilyen szagot vagy füstöt áraszt, akkor áramtalanítsa a készüléket. - Ne tároljon gyúlékony anyagokat, például benzint, benzolt vagy hígítót a légkondicionáló közelében. - Ha a készüléket víz árasztotta el, vegye fel a kapcsolatot a hivatalos szervizközponttal. - Ne működtesse túl sokáig a légkondicionálót kisméretű, megfelelő szellőztetéssel nem rendelkező helyiségben. Gázszivárgást követően (például freon, propán, LP gáz, stb. kiáramlása esetén) a készülék újbóli használata előtt alaposan szellőztesse ki a helyiséget. Gondoskodjon megfelelő szellőztetésről, ha a légkondicionálót olyan helyiségben használják, ahol valamilyen fűtőberendezés is működik. - Ügyeljen rá, hogy a készülékben a levegő be- és kilépőnyílásai ne legyenek elzáródva. - A légkondicionáló működése közben ne tegye a kezét és ne helyezzen semmilyen tárgyat a be- és kilépőnyílás elé. Gondoskodjon róla, hogy a tápkábel szennyeződés- és repedésmentes, illetve feszes legyen. - Soha ne érintse meg, ne működtesse és ne javítsa a légkondicionálót nedves kézzel. - Ne helyezzen semmilyen tárgyat a tápkábelre. - Ne helyezzen fűtőtestet vagy egyéb fűtőkészüléket a tápkábel közelébe. - Ne alakítsa át és ne hosszabbítsa meg a tápkábelt. A tápkábelen keletkezett karcolások és szigetelőanyag-leválások tűzveszélyesek és áramütést okozhatnak. A tápkábelt ilyen sérülések esetén ki kell cserélni. - Áramszünet vagy vihar esetén azonnal válassza le a készüléket az elektromos hálózatról.

• Ügyeljen rá, hogy üzem közben ne húzódhasson ki vagy sérüljön meg a tápkábel. Működés közben, illetve közvetlenül a leállítás után ne érintse meg a hűtőcsövet, vízcsövet, vagy bármelyik belső alkatrészt.

Karbantartás

• A készülék tisztításakor ne permetezzen vizet közvetlenül a termékre.
• Karbantartási munkák előtt áramtalanítsa a készüléket, és várjon amíg a ventilátor leáll.

Műszaki biztonsági előírások

• A készülék telepítését és javítását bízza szakemberre. Ellenkező esetben az Ön és mások testi épsége veszélybe kerülhet.
• Minden olyan személynek, aki hűtőkörön vagy ennek megszakításán végzett munkában vesz részt, rendelkeznie kell érvényes igazolással az iparágban akkreditált értékelő hatóságtól, amely bizonyítja, hogy képesek biztonságosan kezelni a hűtőközegeket, összhangban az iparágban érvényes specifikációkkal. (Az R32 esetében)
• A szervizelést csak a berendezés gyártója ajánlásának megfelelően szabad elvégezni. Az olyan karbantartási és javítási munkákat, amelyek más szakképzett munkaerőt is igényelnek, gyúlékony hűtőközegek használatában illetékes személy felügyelete alatt kell elvégezni. (Az R32 esetében)
• A használati utasításban található információk olyan képesített szakemberek számára készültek, akik ismerik a biztonsági eljárásokat, valamint megfelelő szerszámokkal és vizsgálóberendezésekkel rendelkeznek.
• A jelen használati utasításban található előírások betartásának elmulasztása a készülék meghibásodásához, vagyoni károkhoz, személyi sérülésekhez és/vagy halálos kimenetelű balesetekhez vezethet.
• A készüléket az elektromos vezetékekre vonatkozó nemzeti jogszabályoknak megfelelően kell telepíteni. A tápkábel cseréje esetén a munkát szakemberre kell bízni. A cseréhez kizárólag eredeti gyári alkatrészek használhatók. A készüléket megfelelő földeléssel kell ellátni, hogy minimálisra lehessen csökkenteni az áramütés veszélyét.
• Ne rövidítse le és ne távolítsa el a hálózati csatlakozódugó földelő pólusát.
• Ha az adapter földelő csatlakozóját a fali csatlakozóaljzat burkolatának rögzítőcsavarjához csatlakoztatja, akkor ez nem biztosítja a berendezés földelését, kivéve, ha az említett burkolat rögzítőcsavarja fémből készült, nincs ellátva szigeteléssel, a fali csatlakozóaljzat pedig földelt.
• Ha bizonytalan a légkondicionáló megfelelő földelését illetően, akkor vizsgáltassa meg a kérdéses fali csatlakozóaljzatot és az áramkört villanyszerelővel.
• A készülékben található hűtőközeg és szigetelőgáz megsemmisítése speciális eljárást igényel. Az említett anyagok megsemmisítése előtt egyeztessen a márkaservizzel vagy egy hasonló képesítésű szakemberrel.
• A kockázatok elkerülése érdekében a sérült tápkábelt cseréltesse ki a gyártóval, a gyártó szervizmunkatársával vagy hasonlóan képzett személlyel.
• A készüléket jól szellőző helyen kell tárolni, olyan teremben, amelynek mérete megegyezik a működésre előírt területtel. (az R32 esetében) A készüléket olyan teremben kell tárolni, ahol nincs folyamatos nyílt láng (például gázkészülék üzemel) és nincsenek gyújtóforrások (például üzemelő operációs elektromos fűtő). (az R32 esetében) A készüléket úgy kell tárolni, hogy megelőzzék a mechanikai sérülések bekövetkezését. (az R32 esetében)

VIGYÁZAT

A termék használatából eredő kisebb személyi sérülés, működési hiba, valamint a gépben vagy egyéb vagyontárgyakban történő károkozás kockázatának csökkentése érdekében az alábbi alapvető óvintézkedéseket kell betartani:

Üzembe helyezés

• Ne telepítse a légkondicionálót olyan környezetbe, ahol a készülék a tengeri szél (sópermét) közvetlen hatásának van kitéve.
• Szerelje be megfelelően a vízleeresztő tömlőt, hogy a kondenzvíz könnyen kifolyhasson.
• A légkondicionáló kicsomagolásakor és telepítésekor járjon el körültekintően.
• A javítási vagy telepítési munkák során ne érjen a csöpögő hűtőközeghez.
• A légkondicionáló mozgatását legalább két ember végezze, vagy használjon e célra villás targoncát.
• A kültéri egységet olyan helyre telepítse, ahol nincs kitéve közvetlen napsugárzás hatásának. Ne helyezze el a beltéri egységet úgy, hogy az ablakon keresztül közvetlen napsugárzás hatásának legyen kitéve.
• A telepítési és javítási munkákat követően gondoskodjon a csomagolóanyagok, például csavarok, szögek, műanyag zacskók vagy elemek biztonságos ártalmatlanításáról.

Olyan helyre telepítse a légkondicionálót, ahol a kültéri egységből áradó zaj és vízgőz nem okoznak kellemetlenséget a szomszédoknak, ellenkező esetben nézeteltérések keletkezhetnek.

Üzemeltetés

• Ha a készüléket huzamosabb ideig nem kívánja használni, távolítsa el az elemeket a távvezérlőből.
• A légkondicionáló használata előtt ellenőrizze, hogy beszerelték-e a légszűrőt a készülékbe.
• A légkondicionáló telepítését vagy javítását követően ellenőrizze, hogy nem tapasztal-e hűtőközeg szivárgást.
• Ne helyezzen semmilyen tárgyat a légkondicionáló berendezésre.
• Ne használjon különböző típusú elemeket a távvezérlőben, és ne használjon régi elemeket az új elemekkel együtt.
• Ne működtesse a légkondicionálót huzamosabb ideig rendkívül magas páratartalmú környezetben, vagy úgy, hogy a helyiség ajtaja, illetve ablaka nyitott állapotban van.
• Ne használja tovább a távvezérlőt, ha folyadék szivárog valamelyik elemből. Ha az elemből kiszivárgott folyadék ráfolyt a ruhájára vagy a bőrére, mossa le a folyadékot tiszta vízzel.
• Ne hagyja, hogy a légkondicionálóból származó hideg vagy meleg levegő huzamosabb ideig emberekre, állatokra vagy növényekre áramoljon.
• Száraz elemekből származó folyadék lenyelése esetén bő vízzel öblítse ki a száját és forduljon orvoshoz.
• Ne igyon a légkondicionálóból kifolyó vízből.
• Ne használja a terméket különleges célokra, például élelmiszerek tartósítására, műalkotások élettartamának meghosszabbítására, stb. A rendeltetésszerű használat szerint a készülék egy háztartási eszköz és nem tekinthető professzionális hűtőrendszernek. A fenti előírások betartásának elmulasztása esetén vagyoni kár keletkezhet.
• Ne kísérelje meg újratölteni vagy szétszerelni a száraz elemeket.

Karbantartás

• A légszűrő eltávolításakor ne érintse meg a légkondicionáló fém alkatrészeit.
• Használjon megfelelő teherbírású emelvényt vagy létrát, ha magasra szerelt légkondicionálót kell megtisztítania, karbantartania vagy javítania.
• A légkondicionáló tisztításakor ne használjon erős vegyi hatású tisztítószereket vagy oldószereket, és ne spricceljen vizet a készülékre. Használjon puha rongyot a tisztításhoz.
• A készülék belső részeinek tisztítását bízza hivatalos szervizközpontra vagy márkakereskedésre. Erős tisztítószerek használata esetén korrózió vagy sérülés keletkezhet a készülékben.

Megjegyzések az üzemeltetéshez

Energiatakarékossági javaslatok

• Ne hűtse le, vagy fűtse fel túlzottan a belső helyiségeket. Ez egészségkárosodást okozhat és magasabb áramfogyasztással járhat.
• A légkondicionáló üzemeltetésekor alkalmazzon árnyékolót vagy függönyt a közvetlen napfénnyel szemben.
• A légkondicionáló használatakor zárja szorosra az ajtókat és az ablakokat.
• Állítsa a légáramlás irányát függőlegesre vagy vízszintesre, hogy keringtetni lehessen a belső levegőt.
• Növelje meg a ventilátor fordulatszámát annak érdekében, hogy a belső levegőt gyorsan, rövid idő alatt le lehessen hűteni vagy fel lehessen fűteni.
• A légkondicionáló huzamosabb ideig történő használata esetén nyisson ablakot rendszeresen és szellőztessen, mert gyengülhet a belső levegő minősége.
• Kéthetente tisztítsa meg a légszűrőt. A légszűrőben összegyűlt por és szennyeződés gátolja a légáramlást és csökkenti a készülék hatásfokát.

Részek és funkciók

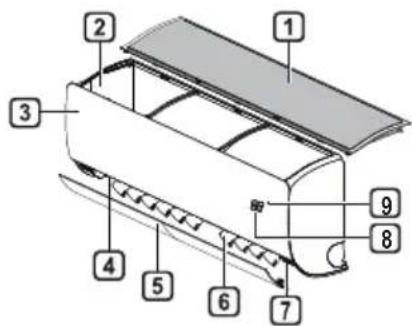

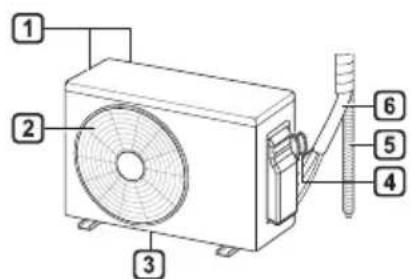

Beltéri egység / Kültéri egység

1 Légszűrő 2 Levegő belépés 3 Elülső takarólemez 4 Levegő kilépés 5 Légterelő (vízszintes terelőlemez) 6 Légterelő (függőleges szellőzősalu) 7 Start/Stop gomb 8 Kijelző 9 Jelfogó

1 Apró bordás hőcserélő 2 Levegő kifúvás 3 Alaplap 4 Tápforrás kábel 5 Leeresztő tömlő 6 Hűtőcsövezés

MEGJEGYZÉS

• A kijelző fények száma és helye a légkondicionáló típusától függően változhat.
• A funkciók a készülék típusától függően eltérők lehetnek.

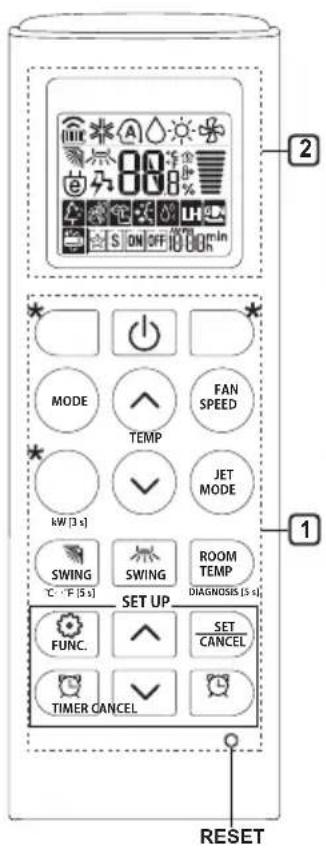

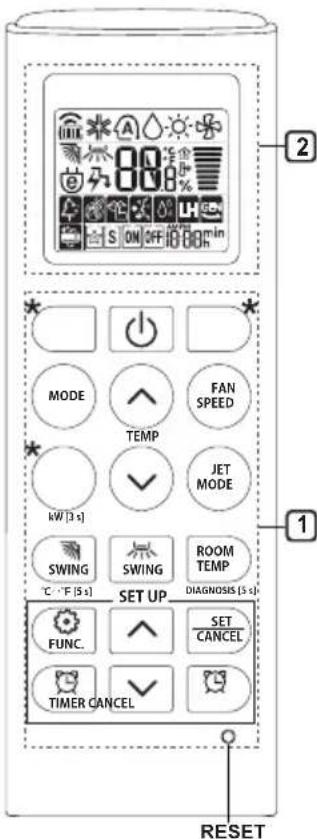

Vezeték nélküli távvezérlő

A száraz elemek behelyezése

Ha a távvezérlő kijelzőjén a feliratok halványulni kezdenek, cserélje ki az elemeket. A távvezérlő AAA (1,5 V-os) száraz elemekkel működik.

1 Távolítsa el az elemtartó fedelét.

2 Helyezze be az elemeket, ügyelve arra, hogy az elemek + és - pólusa a megfelelő irányba helyezkedjen el.

A távvezérlő felszerelése (opcionális)

A távvezérlő megóvása érdekében olyan helyre szerelje fel az eszközt, ahol nem érheti közvetlen napsugárzás.

1 Keressen a távvezérlő felszereléséhez egy biztonságos és könnyen hozzáférhető helyet. 2 Használjon csavarhúzót, és rögzítse szorosan két csavarral a távvezérlő tartóját.

A távvezérlő működtetése

Irányítsa a távvezérlőt a légkondicionáló jobb oldalán található jelvevő felé.

MEGJEGYZÉS

Ha a távvezérlőt más elektromos készülékekre irányítja, a távvezérlő azokat is működésbe hozhatja. Figyeljen rá, hogy a távvezérlőt a légkondicionáló jelvevője felé fordítsa. - A rendszer megfelelő működése érdekében tisztítsa meg a jeladót és a jelvevőt egy puha ronggyal. - Amennyiben a termékben valamelyik funkció nem áll rendelkezésre, a termék nem ad ki hangjelzést, amikor a távvezérlőn megnyomják az adott funkcióhoz tartozó gombot, kivéve a Légáram Irányítása (SWING), az Energia Kijelző (kW[3s]), és a Légtisztító Üzemmód funkciót.

A pontos idő beállítása

1 Helyezzen be elemet a távvezérlőbe.

• Az alábbi ikon villog a kijelző alján.

2 Nyomja meg a gombot, majd a percek beállításához a gombot. 3 A befejezéshez nyomja meg a SET/CANCEL gombot.

MEGJEGYZÉS

• Az „On/Off Timer” időzítő a pontos idő beállítását követően válik elérhetővé.

A °C / °F átváltási funkció használata (opcionális)

E funkcióval °C vagy °F mértékegységre lehet állítani a készüléket.

• Nyomja meg a gombot és tartsa nyomva kb. 5 másodpercig.

A légkondicionáló használata a távvezérlő nélkül

Ha nem áll rendelkezésre a távvezérlő, akkor a készülék be- és kikapcsolásához az ON/OFF gombot használhatja.

1 Nyissa fel az elülső takarólemezt (2. típus) vagy vízszintes terelőlemezt (1. típus). 2 Nyomja meg az ON/OFF gombot.

1. típus

2. típus

MEGJEGYZÉS

Ha a vízszintes terelőlemez gyorsan lenyitható, akkor előfordulhat, hogy elromlott a léptetőmotor. Túl magasra van állítva a ventilátor fordulatszáma. - A funkciók a készülék típusától függően eltérők lehetnek.

A veszhelyzeti ON/OFF gomb használata esetén a hőmérséklet beszabályozása nem lehetséges.

A hűtő-fűtő típusú készülékekben a hőmérséklet 22-24 °C közötti tartományban állítható.

A vezeték nélküli távvezérlő használata

A távvezérlővel a légkondicionáló egyszerűbben működtethető.

1 Gomb	2 Kijelző	Utasítások	elérhető funkció
			Egy egységes	Multi
	-	A légkondcionáló be- és kikapcsolásához használható.	O	O
TEMP	88°	A kívánt szobahörmséklet beállitására szolgál hútő, fútő és automatikus átváltó üzemnédonban.	O	O
MODE	※	A hútő üzemnékivalasztására szolgál.	O	O
		A fútő üzemnékivalasztására szolgál.	O	O
		A párátlanító üzemnékivalasztására szolgál.	O	O
		A ventilató üzemnékivalasztására szolgál.	O	O
	A	Az automatikus átváltó/ automata üzemnékivalasztásához használható.	O	O
JET MODE	Po	A szobahörmséklet gyors módosításához használható.	O	O
FAN SPEED		A ventilató fordulatszámának beállitására szolgál.	O	O
SWING SWING		A függőleges, illeetve vízsztentes lögáramlat beállitásához használható.	O	O

MEGJEGYZÉS

*A gombok a készülék típusától függően eltérőek lehetnek.

• Ha multi kültéri egységre csatlakozik, az energiajelző, az energiafogyasztás, a csendes és az intelligens diagnózis funkciók nem biztos, hogy támogatottak.

1 Gomb	2 Kijelzó	Utasítások	elérhető funkció
			Egy egységes	Multi
TIMER	ON OFF	A légkondcionáló kívánt idöben történő be-, illeetve kikapcsolására szolgál.	O	O
SET/CANCEL	-	A specialis funkciök és az időzítő beállitását/törlését biztosítja.	O	O
CANCEL	-	Az időzítő beállitásainak törlésére szolgál.	O	O
-	-	A kívant időpont beállitásához használható.	O	O
*LIGHT OFF	-	A beltrí egység kijelzöjén a fényerő beállitásához használható.	O	O
ROOM TEMP		A szobahörmséklet megjelenítésére szolgál.	O	O
°C←°F [5 s]	°C°F	A mértekegység °C-ra vagy °F-ra történő beállitásához használható.	O	O
*COMFORT AIR	-	A lédáramlás beszbályozásátbiztosítja a huzat kiküszöbölésére.	O	O
kW [3 s]	-	Annak beállitásat szolgálja, hogy megjelenjen-e az energiahasználatra vonatkozó informácio.	O	X
*ENERGY CTRL.	88 x	Az energiatakarékos üzemód bekapcsolására használható.	O	X
DIAGNOSIS [5 s]	-	A termák karbantartásif információnak gyors megtekintéséhez használható.	O	X

MEGJEGYZÉS

• Egyes funkciók bizonyos típusokban nem állnak rendelkezésre. *A gombok a készülék típusától függően eltérőek lehetnek.
• Nyomja meg a SET/CANCEL gombot a kiválasztott FUNC. működtetéséhez.

A légkondicionáló automatikus újraindítása

Ha a légkondicionálót áramszünet után újra kell indítani, ez a funkció biztosítja a korábbi beállítási értékek tárolását.

Az automatikus újraindítás letiltása

1 Nyissa fel az elülső takarólemezt (2. típus) vagy vízszintes terelőlemezt (1. típus). 2 Tartsa lenyomva 6 másodpercig a ON/OFF gombot, ekkor az egység két hangjelzést ad és a lámpa 4-szer felvillan. Ha a funkciót ismét aktiválni szeretné, akkor nyomja meg az ON/OFF gombot és tartsa nyomva 6 másodpercig. Az egység két hangjelzést ad és a lámpa 4-szer felvillan.

1. típus

2. típus

MEGJEGYZÉS

• A funkciók a készülék típusától függően eltérők lehetnek. Ha az ON/OFF gombot 6 másodperc helyett csupán 3-5 másodpercig tartja nyomva, az egység átáll teszt üzemmódba. A készülék teszt üzemmódban erős légáramlással 18 percen át hideg levegőt fúj ki, majd utána visszaáll gyári beállítási értékekre.

Az üzemmód kiválasztása

E funkcióval kiválasztható a szükséges üzemmód.

Hűtés Üzemmód

1 Kapcsolja be a készüléket. 2 A hűtés üzemmód kiválasztásához nyomja meg többször a MODE gombot. Ekkor ikon jelenik meg a kijelzőn.

3 A szükséges hőmérséklet kiválasztásához nyomja meg a vagy a gombot.

Automata üzemmód (mesterséges intelligencia)

Multi modell

Ebben az üzemmódban a rendszert automatikusan az elektronikus vezérlő vezérli.

1 Kapcsolja be a készüléket.

2 Az automata üzemmód kiválasztásához nyomja meg többször a MODE gombot.

Ekkor az Aikon jelenik meg a kijelzőn.

3 A szükséges hőmérséklet kiválasztásához nyomja meg a vagy a gombot. 4 A ventilátor fordulatszámának beállításához nyomja meg a FAN SPEED gombot.

Automata átváltó üzemmód

Egy egységes modell

Ebben az üzemben a készülék automatikusan váltogatja az üzemmódokat, hogy a hőmérsékletet a beállított hőmérséklethez képest ±2 °C-on tartsa.

1 Kapcsolja be a készüléket. 2 Az automatikus átváltó üzemmód kiválasztásához nyomja meg többször a MODE gombot. - Ekkor az Aikon jelenik meg a kijelzőn.

3 A szükséges hőmérséklet kiválasztásához nyomja meg a vagy a gombot. 4 A ventilátor fordulatszámának beállításához nyomja meg a FAN SPEED gombot.

Páramentesítő üzemmód

Ebben az üzemmódban erősen nyirkos környezetben vagy az esős évszak során csökkenthető a levegő páratartalma, hogy ne induljon be a penészedés. A készülék ebben az üzemmódban automatikusan szabályozza a szoba hőmérsékletét és a ventilátor fokozatát, hogy optimális páratartalmat tartson fenn a helyiségben.

1 Kapcsolja be a készüléket.

A párátlanító üzemmód kiválasztásához nyomja meg többször a MODE gombot.

Ekkor aikon jelenik meg a kijelzőn.

MEGJEGYZÉS

• Ebben az üzemmódban a szobahőmérséklet manuális beállítására nincs lehetőség, mert a készülék automatikusan állítja be a hőmérsékletet.
• A szobahőmérséklet nem jelenik meg a kijelzőn.
• Párátlanítási módban a kompresszor és a belső ventilátor esetleg nem működik, ha a szobahőmérséklet 24°C alatt van.

Fűtés üzemmód

1 Kapcsolja be a készüléket. 2 A fűtés üzemmód kiválasztásához nyomja meg többször a MODE gombot.

Ekkor aikon jelenik meg a kijelzőn.

3 A szükséges hőmérséklet kiválasztásához nyomja meg a vagy a gombot.

MEGJEGYZÉS

jelenik meg a beltéri egységen, amikor a leolvasztás működik.

• Továbbá ez a jelzés fog megjelenni a beltéri egységen:

Amikor az előmelegítés működik. Amikor a helyiség hőmérséklete elérte a beállított értéket.

Ventilátor üzemmód

Ez az üzemmód a helyiség levegőjét keringeti, a hőmérséklet változtatása nélkül.

1 Kapcsolja be a készüléket.

2 A ventilátor üzemmód kiválasztásához nyomja meg többször a MODE gombot.

Ekkor ikon jelenik meg a kijelzőn.

3 A ventilátor fordulatszámának beállításához nyomja meg a FAN SPEED gombot.

MEGJEGYZÉS

Amikor a ventilátor üzemmód működik, On vagy jelenik meg a beltéri egységen.

A Jet üzemmód használata

A szobahőmérséklet gyors megváltoztatása

E funkcióval nyáron gyorsan lehűthető, télen pedig gyorsan felfűthető a helyiség.

• A Jet üzemmód a fűtés, a hűtés és a páramentesítés üzemmóddal együtt használható.

1 Kapcsolja be a készüléket. 2 A kívánt üzemmód kiválasztásához nyomja meg többször a MODE gombot. 3 Nyomja meg a JET MODE gombot.

Ekkor ikon jelenik meg a kijelzőn.

MEGJEGYZÉS

• Egyes készüléktípusok esetében a Jet Heating üzemmód nem használható.
• Jet Cooling üzemmódban a levegő erősen fúj kifelé 30 percig. 30 perc elteltével a beállított hőmérséklet 18 °C marad.

Ha módosítani szeretné a hőmérsékletet, a ▲ vagy a ▼ gomb megnyomásával állítsa be a kívánt hőmérsékletet.

• Jet Heating üzemmódban a levegő erősen fúj kifelé 30 percig. 30 perc elteltével a beállított hőmérséklet 30 °C marad.

Ha módosítani szeretné a hőmérsékletet, a ▲ vagy a ▼ gomb megnyomásával állítsa be a kívánt hőmérsékletet.

• Előfordulhat, hogy a távvezérlő kijelzőjén e funkció használatakor a fentiekhez képest más értékek jelennek meg.

A ventilátor fordulatszám funkció használata

A ventilátor fordulatszámának beállítása

• A ventilátor fordulatszámának beállításához nyomja meg többször a FAN SPEED gombot.

Kijelző Fordulatszám
	Magas
	Közepes - Magas
	Közepes
	Közepes - Alacsony
	Alacsony
- Természetes szél

MEGJEGYZÉS

• A természetes szél ventilátorsebessége automatikusan beállítódik.

• Bizonyos típusú beltéri egységek ikonokkal jelenítik meg a ventilátor fordulatszámát.

• Egyes készüléktípusokon a kijelző csupán 5 másodpercre jeleníti meg az információkat, majd a kijelző visszaáll a beállított hőmérséklet megjelenítésére.

A légáramlás irányának beállítása

E funkcióval a légáramlás irányát függőlegesre (vízszintesre) lehet állítani.

• Nyomja meg többször a (swing) gombot, majd válassza ki a szükséges irányt.

Ha azt szeretné, hogy a készülék automatikusan határozza meg a légáramlás irányát, akkor válassza ki a

MEGJEGYZÉS

• Bizonyos készüléktípusok esetén előfordulhat, hogy a légáramlást nem lehet vízszintes irányban beállítani. A légterelő önkényes átállítása meghibásodást okozhat a készülékben.
• A légkondicionáló újraindításakor a készülék a korábbiakban beállított légáramlás irányt veszi figyelembe, ezért a légterelő pozíciója eltérhet a távvezérlő megjelenő ikon által ábrázolt pozíciótól. Ilyen esetben nyomja meg a SWING vagy a SWING gombot, hogy átállíthassa a légáramlás irányát.
• Előfordulhat, hogy a távvezérlő kijelzőjén e funkció használatakor a fentiekhez képest más értékek jelennek meg.

Az „On/Off Timer” időzítő beállítása

E funkcióval beállítható, hogy a légkondicionáló a kívánt időben automatikusan be- vagy kikapcsoljon. A be/ki időzítő egyszerre beállítható.

Az időzített bekapcsolás beállítása

1 Nyomja meg többször a gombot.

• Az alábbi ikon villog a kijelző alján.

2 Nyomja meg a gombot, majd a percek beállításához a gombot.

3 A befejezéshez nyomja meg a SET/CANCEL gombot.

• Az időzítő beállítását követően az aktuális idő és az óra jelenik meg a kijelzőn. Ez azt jelenti, hogy a kívánt időpont beállításra került.

Az időzített bekapcsolás törlése

1 Nyomja meg többször a gombot.

• Az alábbi ikon villog a kijelző alján.

2 A beállított érték törléséhez nyomja meg a SET/CANCEL gombot.

Az időzített kikapcsolás beállítása

1 Nyomja meg többször a gombot.

• Az alábbi ikon villog a kijelző alján.

2 Nyomja meg a gombot, majd a percek beállításához a gombot.

3 A befejezéshez nyomja meg a SET/CANCEL gombot.

• Az időzítő beállítását követően az aktuális idő és az Off felirat jelenik meg a kijelzőn. Ez azt jelenti, hogy a kívánt időpont beállításra került.

MEGJEGYZÉS

• E funkció a Simple Timer üzemmód használata esetén nem érhető el.

Az időzített kikapcsolás törlése

1 Nyomja meg többször a gombot.

• Az alábbi ikon villog a kijelző alján.

2 A beállított érték törléséhez nyomja meg a SET/CANCEL gombot.

Az időzítő beállításainak törlése

• Az időzítő beállítási értékeinek törléséhez nyomja meg a CANCEL gombot.

Az elalvás üzemmód használata (opcionális)

E funkcióval beállítható, hogy az elalvást követően a készülék mikor kapcsoljon ki.

1 Kapcsolja be a készüléket.

2 Nyomja meg többször a gombot.

• Az alábbi ikon villog a kijelző alján.

3 Az óra kiválasztásához nyomja meg a vagy a gombot (maximum 7 óra).

4 A befejezéshez nyomja meg a SET/CANCEL gombot.

Ekkor jelenik meg a kijelzőn.

MEGJEGYZÉS

Bizonyos típusú beltéri egységek kijelzőjén az ikon jelenik meg.

• A beltéri egység kijelzőjén 5 másodpercre az 1H -7H tartomány jelenik meg, majd a kijelző visszaáll a beállított hőmérséklet megjelenítésére.
• Hűtés és páramentesítő üzemmódban a hőmérséklet automatikusan 1 °C-ot nő az első 30 percben, majd a következő 30 percben újabb 1 °C-ot emelkedik, hogy biztosított legyen a pihentető alvás.

A hőmérséklet a beállított értékhez képest legfeljebb 2 °C-ot emelkedik.

• Bár a kijelzőn a ventilátor fordulatszáma manuálisan megváltoztatható, a készülék továbbra is automatikusan szabályozza a ventilátor fordulatszámát.

A „Simple Timer" egyszerű időzítő üzemmód használata (opcionális)

E funkcióval beállítható, hogy az elalvást követően a készülék mikor kapcsoljon ki.

1 Kapcsolja be a készüléket.

2 Nyomja meg többször a gombot. - Az alábbi ikon világít a kijelző alján.

3 Az óra kiválasztásához nyomja meg a vagy a gombot (maximum 7 óra).

4 A befejezéshez nyomja meg a SET/CANCEL gombot.

Ekkor ikon jelenik meg a kijelzőn.

MEGJEGYZÉS

E funkció az „OFF Timer" időzített kikapcsolás üzemmód használata esetén nem érhető el.

Az energiafogyasztást megjelenítő üzemmód használata (opcionális)

E funkció megjeleníti, hogy a berendezés a működés közben mennyi áramot fogyaszt.

A pillanatnyi teljesítményfelvétel megjelenítése

1 Kapcsolja be a készüléket. 2 Nyomja meg a gombot, és tartsa nyomva kb. 3 másodpercig.

• Az aktuális energiafogyasztás egy pillanatra megjelenik néhány beltéri egység kijelzőjén.

MEGJEGYZÉS

A megjelenített érték mértékegysége kW. - Ezek az információk nem jelennek meg a vezeték nélküli távvezérlő kijelzőjén. Ha az összesített fogyasztás túllépi a maximálisan kijelezhető 99 kW értéket, a kijelző a 99 kW értéken marad. A 10 kW alatti fogyasztás 0,1 kW-os, míg a 10 kW feletti fogyasztás 1 kW-os mértékegységben jelenik meg. - A tényleges fogyasztás eltérhet a kijelzett fogyasztási értéktől. - Ha multi kültéri egységre csatlakozik, ez a funkció nem biztos, hogy támogatott.

A háttérvilágítás kikapcsolási funkció használata (opcionális)

A kijelző fényereje

A beltéri egység kijelzőjének háttérvilágítása kikapcsolható

• Ehhez nyomja meg a LIGHT OFF gombot.

MEGJEGYZÉS

Kapcsolja be/ki a kijelző képernyőjét. Ha a beltéri készülék kijelzőjének fényereje KI jelzésre van állítva, akkor a távirányító gombjának megnyomásával a kijelző automatikusan bekapcsol egy időre. Ez a funkció modelltől függően különbözően működhet.

A komfort légterelés funkció használata (opcionális)

A terelőlemez komfortos beállítása

E funkcióval a terelőlemez beállítható egy előre kijelölt pozícióba, hogy a készülék ne fújja a levegőt közvetlenül a helyiségben tartózkodó személyekre.

1 Kapcsolja be a készüléket. 2 Nyomja meg többször a COMFORT AIR gombot, majd válassza ki a szükséges irányt.

Ekkor az vagy az ikon jelenik meg a kijelzőn.

MEGJEGYZÉS

• Bizonyos típusú beltéri egységek kijelzőjén a vagy a likon jelenik meg.
• Ez a funkció a MODE vagy a JET MODE gomb megnyomása esetén nem érhető el.
• A gomb megnyomása esetén ez a funkció nem áll rendelkezésre, és a készülék vízszintes irányú, automatikus mozgásra állítja a terelőlemezt.
• Ennek a funkciónak a kikapcsolása esetén a vízszintes terelőlemez az érvényben lévő üzemmódnak megfelelően automatikusan mozog.

Az energiaszabályozó üzemmód használata (opcionális)

1. Kapcsolja be a készüléket. 2. Nyomja meg az ENERGY CTRL. gombot.

• Az egyes lépések kiválasztásához nyomja meg egymást követően többször az ENERGY CTRL. gombot.

1. lépés 2. lépés 3. lépés
80 %	60 %	40 %
200	200	200

MEGJEGYZÉS

1. 1. lépés: A gép névleges teljesítményigényéhez képest a felvett teljesítmény 20%-kal csökken. A kijelzőn felirat jelenik meg.
2. 2. lépés: A gép névleges teljesítményigényéhez képest a felvett teljesítmény 40%-kal csökken. A kijelzőn felirat jelenik meg.
3. 3. lépés (opcionális): A gép névleges teljesítményigényéhez képest a felvett teljesítmény 60%-kal csökken. A kijelzőn felirat jelenik meg. Bizonyos típusú beltéri egységek kijelzőjén 80 (1. lépés), illetve (2. lépés), illetve (3. lépés) ikon jelenik meg. (Bizonyos típusú beltéri egységek kijelzőjén (1. lépés), illetve (2. lépés) ikon jelenik meg.)
4. Ez a funkció a hűtés üzemmóddal együtt használható.
5. Energiaszabályozó üzemmód használata esetén a készülék kapacitása csökkenhet. A FAN SPEED gomb, majd utána a vagy a gomb megnyomásával kb. 5 másodpercre megjeleníthető a kívánt hőmérséklet.
6. A ROOM TEMP gomb megnyomásával a szobahőmérséklet kb. 5 másodpercre megjeleníthető.
7. Ha multi külső egységre csatlakozik, ez a funkció nem biztos, hogy támogatott.

A speciális funkciók beállítása

1 Kapcsolja be a készüléket. 2 A kívánt funkció kiválasztásához nyomja meg többször a FUNC. gombot. 3 A befejezéshez nyomja meg a SET/CANCEL gombot.

Kijelző Utasítások
A	Az ion-generátor Sok millió ion segítségével javítja a beltéri levegő minõségét.
B	A kültéri egységek zajszintjének csökkentésére használható.
C	A beltéri egységben keletkezőnedvesség eltávolítására szolgál.

MEGJEGYZÉS

• Némelyik funkció bizonyos típusokban nem áll rendelkezésre.
• Előfordulhat, hogy a távvezérlő kijelzőjén egyes funkciók használatakor a fentiekhez képest más értékek jelennek meg.

A speciális funkciók törlése

1 A kívánt funkció kiválasztásához nyomja meg többször a FUNC. gombot. 2 A funkció törléséhez nyomja meg a SET/CANCEL gombot.

A légtisztító üzemmód beállítása

E funkciók ionrészecskék és szűrő segítségével tiszta, friss levegőt biztosítanak.

Funkcio Kijelzö Utasítások
Ionizáló	Az ionizálóbl szármaszó ionrészecsék csökkentik a felszíni baktériumokat és más káros anyagokat.
Plazmaszűrő	Felfogja a beszívott levegőben levő mikroszkopikus méretű szennyező részecséket, hogy a készülék tiszta, friss levegőt biztosíthasson.

MEGJEGYZÉS

• E funkciót a légkondicionáló bekapcsolása nélkül is használhatja.
• Bizonyos készüléktípusok esetén a Smoke Away/Plasma funkció bekapcsolásakor a plazmaszűrő és a hűtés jelzőlámpája egyaránt bekapcsol.
• Ne érintse meg működés közben az ionizálót.
• Előfordulhat, hogy a távirányító kijelzőjén e funkció használatakor a fentiekhez képest más értékek jelennek meg.

A csendes üzemmód használata

E funkció csökkenti a kültéri egység zajkibocsátását, és segít megelőzni, hogy nézeteltérés alakuljon ki a szomszédokkal.

A kijelzőn ikon jelenik meg.

MEGJEGYZÉS

• E funkció a MODE, az ENERGY CTRL., illetve a JET MODE gomb megnyomása esetén nem érhető el.
• E funkció a hűtés, a fűtés, a páratlanítás, az automatikus átváltó és az automata üzemmóddal együtt használható.
• Ha multi kültéri egységre csatlakozik, ez a funkció nem biztos, hogy támogatott.

Az automatikus tisztítás funkció használata

Hűtés és páratlanító üzemmódban nyirkossá válik a beltéri egység belseje. E funkció használatával megszüntethető a nyirkosság.

A kijelzőn ikon jelenik meg.

MEGJEGYZÉS

• Az automatikus tisztítás funkció használatakor bizonyos funkciók nem használhatók.
• A légkondicionáló kikapcsolását követően a ventilátor további 30 percig működésben marad, és belülről kiszárítja a beltéri egységet.
• Modelltől függően bizonyos beltéri egységek kijelzőjén megjelenik egy ikon.

LG ThinQ alkalmazás

Ez a funkció csak a ThinQ logóval ellátott modellek esetén érhető el.

Az LG ThinQ alkalmazás használatával Ön okostelefonján keresztül kommunikálhat a készülékkel.

Az LG ThinQ alkalmazás jellemzői

Kommunikáljon a készülékkel egy okostelefon és a kényelmes intelligens funkciók segítségével.

Smart Diagnosis (Okos diagnosztika)

Ha problémát észlel a készülék használata közben, ez az okos diagnosztika funkció segít a probléma diagnosztizálásában.

Beállítások

Lehetővé teszi különböző opciók beállítását a készüléken és az alkalmazásban.

MEGJEGYZÉS

• Ha lecseréli a vezeték nélküli útválasztóját, internet szolgáltatót vált vagy útválasztót cserél, a regisztrált készüléket törölje az LG ThinQ alkalmazásból, és regisztrálja újra.
• Fenntartjuk a jogot, hogy a felhasználók felé irányuló minden előzetes értesítés nélkül, az alkalmazást módosítsuk a készülék jobbá tétele céljából. A tulajdonságok típusfüggők.

Az LG ThinQ alkalmazás használata előtt

1 Ellenőrizze a távolságot a készülék és a vezeték nélküli útválasztó között (Wi-Fi hálózat).

Ha a távolság a készülék és a vezeték nélküli útválasztó között nagy, a jelerősség pedig gyenge lesz. Hosszú ideig tarthat a regisztrálás, vagy a telepítés sikertelen lehet.

2 Kérjük, kapcsolja ki a Mobil adatot az okostelefonján.

3 Csatlakoztassa okostelefonját a vezeték nélküli routerhez.

MEGJEGYZÉS

A Wi-Fi kapcsolat ellenőrzéséhez nézze meg, hogy világít-e a kon a kezelőpanelen. - A készülék csak a 2,4 GHz-es Wi-Fi hálózatokat támogatja. Hálózati frekvenciája ellenőrzéséhez forduljon az internetszolgáltatóhoz, vagy olvassa el a vezeték nélküli útválasztó kézikönyvét.

• Az LG ThinQ nem vállal felelősséget semmilyen hálózati probléma vagy hiba, üzemzavar, vagy a hálózati kapcsolat gondja esetén.
• Amennyiben a készülék nem tud kapcsolódni a Wi-Fi hálózathoz, akkor lehet, hogy túl messze van a jeltovábbítótól (router). A Wi-Fi jel erősségének növeléséhez szerezzen be egy Wi-Fi erősítőt (hatótávnövelőt). A Wi-Fi kapcsolat nem jön létre, vagy megszakadhat az otthoni hálózati környezet miatt.
• Megtörténhet, hogy a hálózati kapcsolat nem működik megfelelően az internetszolgáltató miatt.
• A környező vezeték nélküli környezetben lehet, hogy a vezeték nélküli hálózati szolgáltatás lassú.
• A készüléket nem lehet regisztrálni a vezeték nélküli jelátvitellel felmerült problémák miatt. Áramtalanítsa a készüléket, és várjon körülbelül egy percet, mielőtt újra próbálkozna. Ha a tűzfal engedélyezett a vezeték nélküli útválasztón, kapcsolja ki a tűzfalat, vagy adjon meg egy kivételt.
• A vezeték nélküli hálózat neve (SSID) angol betűk és számok kombinációja kell legyen. (Ne használjon speciális karaktereket)
• Az okostelefon felhasználói felülete (UI) változhat a mobil operációs rendszere (OS) és a gyártó függvényében.
• Amennyiben a router biztonsági protokollja WEP értékre van beállítva, meghiúsulhat a kapcsolat létrehozása. Kérjük, válasszon másik biztonsági protokollt (ajánlott: WPA2) és regisztrálja ismét a terméket.

Az LG ThinQ Applikáció telepítése

Keresse meg az LG ThinQ alkalmazást okostelefonján, a Google Play és Apple App áruházban. Kövesse az utasításokat az alkalmazás letöltéséhez és telepítéséhez.

Információ a nyílt forráskódú szoftverrel kapcsolatban

A forráskód GPL, LGPL, MPL és egyéb, a termékben található forráskód közzétételére kötelező nyílt forráskódú licenc alatti beszerzéséhez, valamint az összes hivatkozott licencfeltétel, szerzői jogi közlemény és egyéb vonatkozó dokumentum megtekintéséhez látogasson el a következő oldalra: https://opensource.lge.com.

Az LG Electronics a vonatkozó költségeknek megfelelő összegért (az adathordozó, a szállítás és a kezelés költségei) CD-ROM-on is biztosítani tudja Önnek a nyílt forráskódot, ha írásos kérelmet küld az [e-mail] e-mail-címre.

Ez az ajánlat a termék utolsó szállítását követő három évig érvényes bárki számára, aki megkapja ezt az információt.

Smart Diagnosis (Okos diagnosztika)

Ez a funkció csak

a logóval ellátott

modellek esetén érhető el.

E funkció segít a készülékkel kapcsolatos

problémák diagnosztizálásában és megoldásában.

MEGJEGYZÉS

• Nem az LGE hibájának tudható be, ha a szolgáltatás nem működik külső tényezők miatt, mint például a Wi-Fi nem elérhető, a Wi-Fi lecsatlakozik, a helyi alkalmazásbolt szabályzata, vagy az alkalmazás nem elérhető.
• A funkció előzetes értesítés nélkül változhat, és a helytől függően eltérő formájú lehet.

Az LG ThinQ használata problémák diagnosztizálására

Ha problémát tapasztal a Wi-Fi-vel ellátott készüléken, a funkció a hibaelhárítási adatokat okostelefonra továbbíthatja az LG ThinQ alkalmazás használatával.

• Indítsa el az LG ThinQ alkalmazást, és válassza a Smart Diagnosis funkciót a menüből.

Kövesse az LG ThinQ alkalmazásban megjelenő utasításokat.

Hallható diagnosztika használata problémák diagnosztizálására

Kövesse az alábbi utasításokat a hallható diagnosztika mód használatához.

• Indítsa el az LG ThinQ alkalmazást, és válassza a Smart Diagnosis funkciót a menüből.

Kövesse az LG ThinQ alkalmazásban megjelenő utasításokat a hallható diagnózishoz.

1 Dugja be a hálózati csatlakozót a konnektorba. 2 Helyezze az okostelefon mikrofonját a logóhoz közel. 3 Nyomja meg és tartsa lenyomva a DIAGNOSIS [5 s] gombot legalább 5 másodpercig, miközben az okostelefon mikrofonját a logóhoz tartja, amíg az adatátvitel be nem fejeződik.

Tartsa az okostelefont ezen a helyen, amíg az adatátvitel be nem fejeződik. A kijelzőn megjelenik az adattovábbítás fennmaradó ideje.

4 Az adatátvitel befejezését követően a diagnózis megjelenik az alkalmazásban.

MEGJEGYZÉS

• A legjobb eredmények érdekében az adattovábbítás közben ne mozdítsa el a teleportot.
• Teremtsen csendes környezetet, ellenkező esetben a telefon nem fogja megfelelően érzékelni a készülék által kiadott hangjelzéseket.

FIGYELMEZTETÉS

• Karbantartási munkák előtt áramtalanítsa a készüléket, és várja meg, amíg a ventilátor leáll.

Ha a légkondicionálót huzamosabb ideig nem kívánja használni, szárítsa ki a készüléket, hogy a lehető legjobb állapotban tarthassa a készüléket az üzemszünet alatt. Rendszeresen tisztítsa meg a készüléket, hogy a készülék optimálisan működhessen és megelőzhetők legyenek a meghibásodások.

• Üzemeltesse a készüléket 3-4 órán át ventilátor üzemmódban, hogy a készülék kiszáradhasson, majd áramtalanítsa a készüléket. A nedvesen maradt alkatrészek meghibásodást okozhatnak a készülékben.
• A légkondicionáló újbóli használata előtt üzemeltesse a készüléket 3-4 órán át ventilátor üzemmódban, hogy a készülék alkatrészei kiszáradhassanak. Ez a nyirkosság miatt keletkezett szag eltávolítását is elősegíti.

• A funkciók a készülék típusától függően eltérők lehetnek.

Típus Utasítássok Időszak
Légszűrő Tiszítássa ki porszívóval vagy mossa ki kézzel. Kéthetente
Allergiaszűrő Tiszítássa meg porszívóval vagy egy kefével. Félérente
Ionizáló (opcionális)	Használjon száraz fültiszító pálcikát a por eltávolításához. Félérente
Beltéri egyság	A készülék külsejények megtiszításához használjon egy puha, száraz rongyot.	Rendszeresen
	Kérje szakember segítségét a kondenzviz csepegtetőtálcajának megtiszításához.	Évente
	Kérje szakember segítségét a kondenzviz leeresztő tomlöjények megtiszításához.	Négyhavonta
	Cserélje ki a támvezérlöben az elementket. Évente
Kültéri egyság	Kérje szakember segítségét a hócserélő lemezeinek és a panel nyílásainak megtiszításához. (Kérjen tanácsot egy szakembertól.)	Évente
	Kérje szakember segítségét a ventilator megtiszításához. Évente
	Kérje szakember segítségét a kondenzviz csepegtetőtálcajának megtiszításához.	Évente
	Vizsgáltassa meg szakemberrel, hogy a ventilator részegységei nem lazultak-e meg.	Évente
	Tiszítássa meg légfúvatással az elektramos alkatrészeket. Évente

MEGJEGYZÉS

• A szűrők tisztításakor legfeljebb 40°C -os hőmérsékletű vizet használjon. Ellenkező esetben deformálódás vagy elszíneződés keletkezhet.
• A szűrők tisztításához ne használjon illó anyagokat, mert azok sérülést okozhatnak a termék felületén.
• Ne mossa ki az allergiaszűrőt vízben, mert az tönkreteheti a szűrőt (opcionális).

A légszűrő megtisztítása

A légszűrőket kéthetente tisztítsa meg. Szükség esetén ennél gyakrabban is megtisztíthatja őket.

MEGJEGYZÉS

Ha a légszűrőt meghajlítják, akkor akár el is törhet. - A légszűrő helytelen beszerelése esetén por és egyéb szennyeződések juthatnak be a beltéri egységbe.

1. típus

A felső szűrőt könnyedén beszerelheti, ha a szűrőt a beltéri egység teteje felől helyezi be.

1 Kapcsolja ki a készüléket, és húzza ki a tápkábel csatlakozódugóját a hálózati csatlakozóaljzatból. 2 Fogja meg a légszűrő gombját, és kissé emelje fel a szűrőt.

3 Vegye ki a szűrőt a beltéri egységből.

4 A szűrő megtisztításához használjon porszívót vagy semleges mosószeres langyos vizet. 5 Árnyékos helyen szárítsa ki a szűrőt. 6 Akassza be a légszűrő kampóit az elülső takarólemezbe.

7 Nyomja le a kampókat, hogy a szűrő a helyére kerülhessen.

8 Ellenőrizze a takarólemez szélén, hogy a szűrő megfelelően be lett-e szerelve.

2. típus

1 Kapcsolja ki a készüléket, és húzza ki a tápkábel csatlakozódugóját a hálózati csatlakozóaljzatból. 2 Nyissa fel az elülső takarólemezt.

• Emelje fel kissé a takarólemez mindkét oldalát.

3 Fogja meg a légszűrők gombjait, húzza le egy kissé őket, majd emelje ki a szűrőket a beltéri egységből.

4 A szűrő megtisztításához használjon porszívót vagy semleges mosószeres langyos vizet. 5 Árnyékos helyen szárítsa ki a szűrőket. 6 Akassza be a légszűrők kampóit az elülső takarólemezbe.

7 Ellenőrizze a takarólemez szélén, hogy a szűrők megfelelően be lettek-e szerelve.

Az allergiaszűrő megtisztítása (opcionális)

1 Kapcsolja ki a készüléket, és húzza ki a tápkábel csatlakozódugóját a hálózati csatlakozóaljzatból. 2 Vegye ki a légszűrőket a beltéri egységből. 3 Vegye ki az allergiaszűrőt a beltéri egységből.

1. típus

2. típus

4 A szűrők megtisztításához használjon porszívót.

5 Illessze be az allergiaszűrőt.

1. típus

2. típus

6 Helyezze vissza a légszűrőket. 7 Ellenőrizze a takarólemez szélén, hogy a szűrő megfelelően be lett-e szerelve.

MEGJEGYZÉS

• Az allergiaszűrő jellemzői és rendeltetési helyei készüléktípusonként változhatnak.

Öndiagnosztizáló funkció

A készülék beépített öndiagnosztizáló funkcióval rendelkezik. Meghibásodás esetén a beltéri egység jelzőlámpája 2 másodpercenként felvillan. Ha ezt tapasztalja, vegye fel a kapcsolatot a helyi márkakereskedővel vagy a szervizközponttal.

Szervizközpont értesítése előtti teendők

Kérjük, mielőtt a szervizközponthoz fordulna segítségért, ellenőrizze az alábbiakban leírtakat. Ha a meghibásodás továbbra is fennáll, értesítse a helyi szervizközpontot.

Tünetek Lehetsé	ges okok és megoldás
A lékondicationáló rendellenesen működik.	Égett szag árad a készülékból, és a készülék furcsa hangokat ad ki. • Kapcsolja ki a lékondicationálót, húzza ki a tákábel csatlakozódugóját a csatlakozóaljzataból vagy szüntesse meg a készülék pápellátását, majd értesítse a szervizközpontot.
	Alacsony páratartalom esétén is viz csepeg a beltéri ergységból. • Kapcsolja ki a lékondicationálót, húzza ki a tákábel csatlakozódugóját a csatlakozóaljzataból vagy szüntesse meg a készülék pápellátását, majd értesítse a szervizközpontot.
	A tákábel megserült vagy tólztattan felhevül. • Kapcsolja ki a lékondicationálót, húzza ki a tákábel csatlakozódugóját a csatlakozóaljzataból vagy szüntesse meg a készülék pápellátását, majd értesítse a szervizközpontot.
	Egy kapcsoló, egy megszakíto (biztonsági, földelő) vagy egy biztositék rendellenesen működik. • Kapcsolja ki a lékondicationálót, húzza ki a tákábel csatlakozódugóját a csatlakozóaljzataból vagy szüntesse meg a készülék pápellátását, majd értesítse a szervizközpontot.
	Az egy ség az öndiagnosztizálást kõvetöen hibakódot jelenít meg. • Kapcsolja ki a lékondicationálót, húzza ki a tákábel csatlakozódugóját a csatlakozóaljzataból vagy szüntesse meg a készülék pápellátását, majd értesítse a szervizközpontot.
A lékondicationáló nem működik.	A lékondicationáló nincs csatlakoztatva a halózati csatlakozóaljzathoz. • Ellenörizze, hogy a tákábel csatlakozódugóját bedugták-e a halózati csatlakozóaljzatba, illetve, hogy a halózati leválasztó kapcsolók be vannak-e kapcsolva. Az egyikBiztositék kioldott vagy a készülék nem kap táramot. • Cserélje ki aBiztositék vagy ellenorizze, hogy kioldott-e a megszakíto. Áramszünet keletkezzett. • Áramszünet esétén kapcsolja ki a lékondicationálót. • Az áramellátás helyreallását kõvetöen várjon 3 percet, mielött bekapcsolná a lékondicationálót.
	Túl magas vagy túl alacsony feszültsegszint. • Ellenörizze, hogy kioldott-e a megszakíto.
	A lékondicationáló az előre beállitott időpontban kikapcsolt. • Kapcsolja be a lékondicationálót.
	A távvezérloben az elementk polusai helytelen irányban helyezkednek el. • Biztosítsa, hogy a távvezérloben az elementk polusai megfelelő irányban helyezkedjenek el. • Ha az elementk megfelelően vannak behelyezve, de a lékondicationáló továbbra sem működik, akkor cserélje ki az elementket és prósöljá meg istmét bekapcsolni a készüléket.
A lékondicationálom húti le a helyiséget.	Nincs megfelelő levegőkeringétés.Ugyeljen rá, hogy ne legyen a lékondicationál ollott oyan fuggöny, árnyékóló vagy bótor, amely akadályozná a készülékból kiaramló levegő terjedését.A lékszürő beszennyeződött.Kéthetente tiszítlsa meg a lékszürő.További információkt lásd „A lékszürő megtiszítísa" fejezet.
	Tül magas szobahömérsklet.Nyáron tobb idöre lehet szükség a helység levegőjének lehütésére. Ilyen esetben kapcsolja be a Jet üzemmodot, hogy gyorsan lehütthesse a beltéire levegő.
	Nytott nyilászárók.Gondoskodjon róla, hogy a helyiség szellőzonyilásain keresztülne áramolhasson ki a hideg levegő.
	A kivánt hörmséklet magasabb, mint a jelenlegi hörmséklet.Aßlítsa az elvárt hörmsékletet alacsonyabb értékre, mint az aktuális hörmséklet értéke.
	Valamilyen hóforrás található a közelben.A lékondicationál használata közben kerülje az egyeb hökibocsátó eszközök, pédául az elektramos sütők vagy a gázékők használatát.
	A készülék ventilátor üzemódra van állitva.Ventilátor üzemódban a lékondicationál hútés vagy fütés nélkül áramoltatja ki a levegő.Aßlítsa hútés üzemódba a készüléket.
	Tül magas a kültéri hörmséklet.Lehet, hogy magasabb hútesi fokozatra kell állitani a készüléket.
A ventilátor fordulatszámát nem lehet beállitani.	A készülék Jet vagy az automata üzemódra van állitva.Bizonyos üzemódokban nem lehet szabályozni a ventilátor fordulatszámát. Válasszon olyan üzemódot, amely lehetőséget ad a fordulatszám szabályozására.
A hörmsékletet nem lehet beállitani.	A készülék ventilátor vagy Jet üzemódra van állitva.Bizonyos üzemódokban nem lehet szabályozni a hörmsékletet. Válasszon olyan üzemódot, amely lehetőséget ad a hörmséklet szabályozására.
A lékondicationálom működés kõzben leall.	A lékondicationálóváratlanukikapcsolt.Lehet, hogy az időzítés érvénybe lépét, és emiatt a készülék kikapcsolt. Ellenőrizable az időzítő beállitási paraméterit.
	A készülék működésé kõzben áramkimaradás törtent.Várja meg, amíg helyreál az áramellátsa. Ha a készülékben engedélyezve volt az automatikus úrajindítás funkció, akkor a készülék az áramszolgáltagatás helyreállását kõvetően csak tobb percnc mulva fogja folytatni a megszakított folyamatokat.
Tünetek Lehetséges okok és megoldás
A beltéri ergéség kikapcsolást kõvetően is mühködik.	A készülék az automatikus tiszítási mühveletet vegzi.Hagyja, hagy az automatikus tiszításs befejezödjön, mert igyBiztositható, hagy a készülék besejényeben megszünjon a nyirkosság. Ha nem kivánja elvêgeztetni a tiszítási mühveletet, kapcsolja ki a készüléket.
A beltéri ergéség szellózonyilásain átpárá aramlik ki.	A lógkondicciónábólkiáramló hütött levegő miatt keletkezik a pára.Ez a jelenség akkor fordul elő, ha megemelkedik a szobahórmésklet.
Viz csepeg akultéri ergéségől.	Fütes üzemmod alkalmazása esetén kondenzviz csepeg a hócserelöbólHa ezt tapasztalja, akkor egy vizleeresztő tomlőt kell szereñi az also tálca alá.Forduljon szakemberhez.
Zaj vagy rezgéstapasztalható.	Az átváltó szelep mühködése miatt a készülék elindulásakor vagy leallásakor egy kattanás hallható.Nyikorgó hang: A hirtelen hómér sékletváltozás miatti zsugarodás vagy tágulás kõvetkeztében a beltéri ergéség műanyag alkatrészei adják ki a nyikorgó hangot.Aramlás vagy fúvás hangja: A hang a lógkondicciónáboan levő hütöközeg áramlása miatt keletkezik.Ezek üzemszerő jelenségek. A hanghatások meg fognak szünni.
A beltéri ergéség valamilyen szagot áraszt.	A beltéri ergéségbe áramló levegővel együtt a készülék különboző szagokat (pédául cigarettafüstöt) is beszivhat, amelyek késöbb kiáramlanak a készülékbólHa a szag nem szünik meg, ki kell cserélni a szüröt. Ha a szüröcsere sem segít, kérje a szervízközpont segítségét a hócserelő kitiszításához.
A lógkondicciónálem Fuj ki meleg levegőt.	A fütes üzemmod érvénybe lépésekor a terelölemez majdnem zárt allapotban van, és annak Ellenère, hagy a kültréri ergéség mühködk, nem áramlik ki levegő a készülékból.Ez egy üzemszerő jelenség. Kérjuk, varja meg, amig az ergéség elegendő meleg levegőt hazlétre ahhoz, hogy kiáramoltassa a beltéri ergésegen keresztűl.
	A kültréri ergéség jégtelenitő üzemódban mühködk.Ifûtes üzemódban a külso hómér séklet csökkenése esetén jeg/dér képzödk a tekercseken. A jégtelenitő funció használatakor a készülék eltávolítja a jegréteget a tekercsról. A folyamat befejezéséhez kb. 15 percre van szükség.Túl alacsony a kültréri hómér séklet.Lehet, hogy magasabb fütesi fokozatra kellalanditani a készüléket.
Tünetek Lehetsé	ges okok és megoldás
Az otthoni készüléke és az okos-telefon nem csatlakozik a Wi-Fi halózathoz.	Nem megfelelő a jelszó amellyel a Wi-Fi halózathozfoundland的概率csatlakozni.Keresse meg a Wi-Fi halózatot amelyhez okos-telefonja kapcsolódik és törölje, majd regisztrálja készülékét az LG ThinQ segísgével.A mobil adatok engedélyezve vannak az okostelefonján.Kapcsoljá ki a Mobil adatokat az okostelefonján, és regisztrálja a készüléket a Wi-Fi halózatba.A gezeték nélkül hi álozat neve (SSID) nincs megfelelően beállítva.A gezeték nélkül hi álozat neve (SSID) angol betők és számok kombinációj alkell legyen. (Ne használjon speziális karaktereket)Az utválasztó frekvenciája nem 2,4 GHz.Csak 2,4 GHz frekvencián üzemelő utválasztó támogatott. Állítsa be a gezeték nélkül utválasztót 2,4 GHz frekvenciára és csatlakoztassa a készüléket a gezeték nélkül utválasztóhoz. Az utválasztó frekvenciáját kérdezze meg Internet szolgaltatójától vagy az utválasztó gyártójától.Ha a tartolság a készülék és az utválasztó között tül nagy.Ha a tartolság a készülék és az utválasztó között tül nagy, je lelerösség gyenge lesz és meglehet a csatlakozás nem lesz szabályosan konfigürálva. Helyezze az utválasztót úgy, hogy kiözelebb legyen a készülékhez.

MEGJEGYZÉS

• Nemelyik funkció bizonyos típusokban nem áll rendelkezésre.

Megjegyzés

Klímatik

Olvassa el a használati útmutatót, mielőtt a készülékkel dolgozik, és tartsa jól látható helyen későbbi használatra.

TUN: CTEHEH
