Producttype	Muur-split airconditioner
Merk	LG
Model	S09ET
Koelmiddel	R32 (ontvlambaar)
Voeding	220-240 V ~ 50 Hz (standaard schatting)
Afstandsbediening batterijen	2 AAA-batterijen (1,5 V)
Bedrijfsmodi	Koeling, verwarming, ontvochtiging, ventilator, automatisch
Speciale functies	Jet-modus, slaap, timer Aan/Uit, swing, luchtcomfort, energiebeheer, stil, automatische reiniging, ionisator, plasma
Reinigingsinterval luchtfilter	Om de 2 weken
Reinigingsinterval anti-allergeen filter	Om de 6 maanden
Connectiviteit	Wi-Fi 2,4 GHz, LG ThinQ-app, Smart Diagnosis
Automatisch herstarten	Ja (herstelt de instellingen na een stroomstoring)
Zelfdiagnose	Ja (knipperend lampje bij fout)
Veiligheid	Verplichte aarding, noodstop, overstroombeveiliging (stroomonderbreker)
Installatie	Moet worden uitgevoerd door een erkende professional
Professioneel jaarlijks onderhoud	Reiniging van spoelen, ventilator, condensbak, controle van aansluitingen
Afmetingen (binnenunit)	Niet gespecificeerd in de handleiding
Gewicht (binnenunit)	Niet gespecificeerd in de handleiding
Inbegrepen accessoires	Afstandsbediening, batterijen, afstandsbedieninghouder (optioneel)
Repareerbaarheid	Filters toegankelijk voor de gebruiker; interne reparaties door een professional

Veelgestelde vragen - S09ET LG

Hoe reinig ik het luchtfilter van de LG S09ET airconditioner?

Schakel de stroom uit en haal de stekker uit het stopcontact. Open het voorpaneel, verwijder het luchtfilter door het voorzichtig eruit te trekken. Reinig het met een stofzuiger of met lauw water (max 40°C) en een neutraal reinigingsmiddel. Droog het in de schaduw voordat u het terugplaatst. Voer deze handeling om de 2 weken uit.

Wat te doen als de airconditioner niet koelt?

Controleer eerst of het apparaat in de Koelmodus staat en de ingestelde temperatuur lager is dan de kamertemperatuur. Zorg ervoor dat de luchtfilters schoon zijn en dat er niets de luchtinlaat/uitlaat blokkeert. Als het probleem aanhoudt, gebruik dan de Jet-modus voor snelle koeling. Als de lucht nog steeds niet koud is, neem dan contact op met een erkende reparateur.

Hoe gebruik ik de Jet-modus op de LG S09ET?

Zet het apparaat aan en selecteer de gewenste modus (koeling, verwarming of ontvochtiging). Druk op de JET MODE-knop op de afstandsbediening. Het symbool P verschijnt. De Jet-modus blaast gedurende 30 minuten krachtig lucht, waarna de temperatuur automatisch wordt ingesteld op 18°C bij koeling of 30°C bij verwarming.

De afstandsbediening werkt niet, wat te doen?

Controleer of de batterijen goed zijn geplaatst (2 AAA-batterijen, 1,5V) en niet leeg zijn. Vervang ze indien nodig. Zorg ervoor dat er geen obstakel de signaalontvanger op de binnenunit blokkeert. Als het probleem aanhoudt, kunt u de nood-ON/OFF-knop op de binnenunit gebruiken (open het voorpaneel).

Hoe stel ik de Aan/Uit-timer in?

Druk meerdere keren op de TIMER-knop totdat het timerpictogram knippert. Gebruik de + of - knoppen om de gewenste tijd (minuten) in te stellen. Druk op SET/CANCEL om te bevestigen. Om te annuleren, druk nogmaals op TIMER en vervolgens op SET/CANCEL. De timer kan tot 7 uur worden ingesteld.

Wat betekent het knipperende lampje op de binnenunit?

Een lampje dat elke 2 seconden knippert, geeft een storing aan die door de zelfdiagnose is gedetecteerd. Schakel de stroom uit en haal de stekker uit het stopcontact, neem dan contact op met een erkende reparateur. Foutcodes kunnen wijzen op problemen met de sensor, het koelmiddel of de aansluiting.

Hoe verbind ik de airconditioner met de LG ThinQ-app?

Download de LG ThinQ-app uit Google Play of de App Store. Zorg ervoor dat uw smartphone is verbonden met het 2,4 GHz Wi-Fi-netwerk. Volg in de app de instructies om een apparaat toe te voegen. Druk op de afstandsbediening op de verbindingsknop (indien beschikbaar) of volg de procedure in de handleiding. Het Wi-Fi-lampje op de binnenunit moet gaan branden.

De airconditioner maakt een krakend of blazend geluid, is dit normaal?

Ja, sommige geluiden zijn normaal: een klik bij starten/stoppen (beweging van de omkeerklep), een krakend geluid (uitzetting van plastic onderdelen) of een stroomgeluid (doorgang van koelmiddel). Als het geluid buitensporig of ongewoon is, schakel het apparaat uit en neem contact op met een professional.

Hoe activeer ik de Stille modus op de LG S09ET?

Zet het apparaat aan en druk meerdere keren op de knop FUNC. totdat het pictogram van de Stille modus is geselecteerd (meestal een doorgestreept luidsprekersymbool). Druk op SET/CANCEL om te bevestigen. Deze modus vermindert het geluid van de buitenunit. Het is beschikbaar in de modi koeling, verwarming of automatisch.

Wat te doen bij een waterlek uit de binnenunit?

Als er een waterlek optreedt terwijl de luchtvochtigheid niet hoog is, schakel dan de stroom uit en haal de stekker uit het stopcontact. Neem contact op met een erkende reparateur. Een lek kan worden veroorzaakt door een verstopte condensbak of een verstopte afvoerslang. Professioneel onderhoud is noodzakelijk.

GEBRUIKSAANWIJZING S09ET LG

Deze functie wordt geactiveerd wanneer u de MODE-knop of JET MODE-knop indrukt. Deze functie wordt ook automatisch gedefinieerd in elke richting wanneer u de knop indrukt.

Wanneer deze functie wordt geactiveerd, werken de voorste lampen automatisch afhankelijk van de ingestelde functie.

Lees deze handleiding aandachtig door voordat u het apparaat gebruikt en houd deze te allen tijde binnen handbereik.

TYPE: AAN DE MUUR BEVESTIGD

Vertaling van de oorspronkelijke instructie

INHOUDSOPGAVE

Deze handleiding kan afbeeldingen of inhoud bevatten die verschillen van het aangeschafte model.

Deze handleiding is onderhevig aan herziening door de fabrikant.

VEILIGHEIDSVOORSCHRIFTEN 3

BELANGRIJKE VEILIGHEIDSINSTRUCTIES 4

GEBRUIK 11

Aanwijzingen voor het gebruik 11

Onderdelen en functies 11

Draadloze afstandsbediening 12

De airconditioner automatisch herstarten. 17

Gebruik van de functiemodus 17

De Jet Mode-functie gebruiken 20

De functie Ventilatiesnelheid gebruiken 21

De functie Luchtstroomrichting gebruiken 21

De aan/uit-timer instellen 22

De slaapfunctie (optioneel) gebruiken 23

De eenvoudige slaapfunctie (optioneel) gebruiken 23

De functie Energiebesparing (optioneel) gebruiken 24

De functie Licht uit (optioneel) gebruiken 24

De functie Comfortlucht (optioneel) gebruiken 24

De functie Energiecontrole (optioneel) gebruiken 25

Speciale functies gebruiken 25

SMARTE FUNCTIES 27

LG ThinQ-applicatie 27

Smart Diagnosis 29

ONDERHOUD 30

Reinig de luchtfilter 32

Reinig het Allergiefilter (optioneel) 33

PROBLEEMOPLOSSING 34

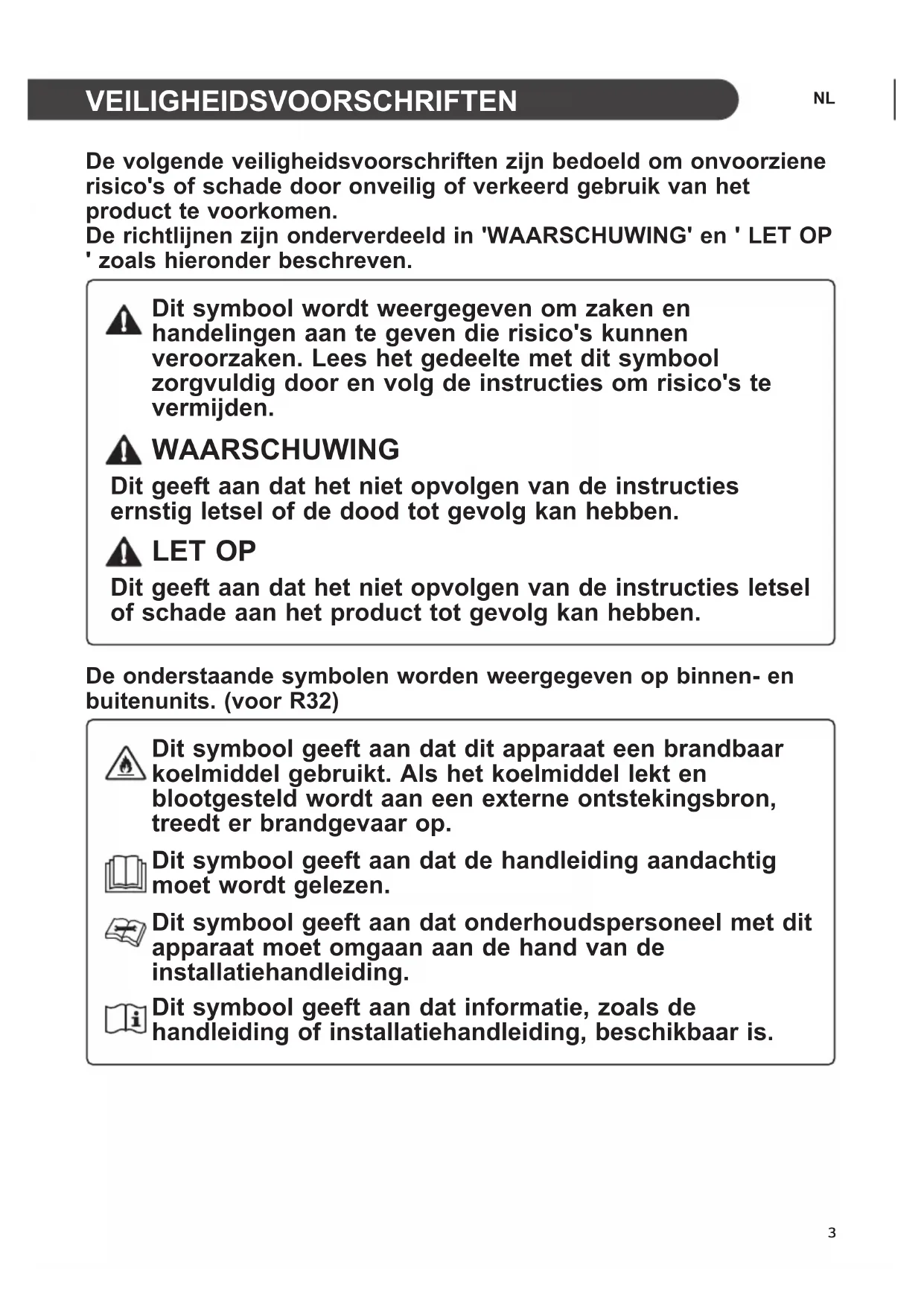

De volgende veiligheidsvoorschriften zijn bedoeld om onvoorziene risico's of schade door onveilig of verkeerd gebruik van het product te voorkomen.

De richtlijnen zijn onderverdeeld in 'WAARSCHUWING' en 'LET OP' zoals hieronder beschreven.

Dit symbool wordt weergegeven om zaken en handelingen aan te geven die risico's kunnen veroorzaken. Lees het gedeelte met dit symbool zorgvuldig door en volg de instructies om risico's te vermijden.

WAARSCHUWING

Dit geeft aan dat het niet opvolgen van de instructies ernstig letsel of de dood tot gevolg kan hebben.

LET OP

Dit geeft aan dat het niet opvolgen van de instructies letsel of schade aan het product tot gevolg kan hebben.

De onderstaande symbolen worden weergegeven op binnen- en buitenunits. (voor R32)

Dit symbool geeft aan dat dit apparaat een brandbaar koelmiddel gebruikt. Als het koelmiddel lekt en blootgesteld wordt aan een externe ontstekingsbron, treedt er brandgevaar op.

Dit symbool geeft aan dat de handleiding aandachtig moet worden gelezen.

Dit symbool geeft aan dat onderhoudspersoneel met dit apparaat moet omgaan aan de hand van de installatiehandleiding.

Dit symbool geeft aan dat informatie, zoals de handleiding of installatiehandleiding, beschikbaar is.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WAARSCHUWING

Volg om het risico op explosie, vuur, overlijden, elektrische schok, letsel of verbranding van personen tijdens het gebruik van dit product te verminderen de basisvoorzorgsmaatregelen, met inbegrip van de volgende, op:

Kinderen in het gezin

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis, tenzij ze met betrekking tot het gebruik van dit apparaat geïnstrueerd zijn door of onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht gehouden worden om te garanderen dat ze niet met het apparaat spelen.

Voor gebruik in Europa:

Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis, als ze onder toezicht staan of worden geïnstrueerd over het veilig gebruik van het apparaat en de bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen zonder toezicht.

Installatie

• Installeer de airconditioner niet op een onstabiel oppervlak of op een plek waar gevaar op vallen bestaat.
• Neem contact op met een geautoriseerd servicecentrum voor de installatie of verplaatsing van de airconditioner.
• Installeer het paneel en de afdekking van de schakelkast veilig.

- Installeer de airconditioner niet op een plek waar ontvlambare vloeistoffen of gassen zoals diesel, propaan, verfverdunner en dergelijke zijn opgeslagen. - Zorg ervoor dat de buis en voedingskabel die de units binnen en buiten verbinden niet te strak worden getrokken bij het installeren van de airconditioner. - Gebruik een standaard stroomonderbreker en zekering die geschikt zijn voor de klasse van de airconditioner. - Voer geen gas of lucht in het systeem, met uitzondering van de specifieke koelvloeistof. - Gebruik een niet-ontvlambaar gas (stikstof) om op lekken te controleren en lucht te verwijderen; het gebruik van perslucht of ontvlambaar gas kan tot vuur of explosie leiden. - De binnen/buitenaansluitingen moeten stevig worden vastgezet en de kabel moet correct worden gelegd, zodat er geen spanning op staat en de kabel uit de aansluitingen getrokken kan worden. Onjuiste of slechte verbindingen kunnen leiden tot warmteproductie of vuur. - Installeer een specifieke elektrische aansluiting en stroomonderbreker, voordat u de airconditioner gebruikt. - Sluit de aardekabel niet aan op een gasleiding, een bliksemafleider of een telefoonaarding.

• Zorg ervoor dat alle noodzakelijke ventilatieopeningen niet worden belemmerd. (zie R32)
• De middelen voor het loskoppelen moeten voorzien zijn in de vaste bedrading in overeenstemming met de bedradingsregels. - Installeer de unit niet in mogelijk explosieve atmosferen.

Gebruik

• Gebruik alleen de delen die op de lijst met onderdelen staan. Probeer het apparaat nooit te wijzigen.
• Zorg ervoor dat kinderen niet op de unit buiten klimmen of er op slaan.
• Leg lege batterijen op een plek waar geen gevaar op vuur bestaat.
• Gebruik alleen de op het label van de airconditioner gespecificeerde koelvloeistof.
• Onderbreek de stroomtoevoer als er lawaai, stank of rook uit de airconditioner komt.
• Plaats geen ontvlambare substanties, zoals diesel, benzeen, of verdunner in de buurt van de airconditioner.
• Neem contact op met een geautoriseerd servicecentrum als de airconditioner onder water heeft gestaan bij een overstroming.
• Gebruik de airconditioner niet gedurende een langere periode in een kleine ruimte, zonder voldoende ventilatie.
• In geval van een gaslek (zoals Freon, propaangas, LP-gas etc.) voor het opnieuw gebruiken van de airconditioner goed ventileren.
• Zorg voor voldoende ventilatie als de airconditioner tegelijk met een verwarmend apparaat, zoals een verwarming, gebruikt worden.
• Blokkeer de luchttoevoer en -uitvoer niet.
• Steek geen handen of objecten in de luchttoevoer of -uitvoer als de airconditioner aan staat.
• Zorg ervoor dat de stroomkabel niet vuil, los of kapot is.
• Zorg ervoor dat u de airconditioner nooit aanraakt of repareert met natte handen.
• Plaats geen voorwerpen op de stroomkabel.
• Plaats geen verwarming of andere verwarmende apparaten in de buurt van de stroomkabel. Wijzig of verleng de stroomkabel niet. Krassen of loslatende isolatie op de stroomkabel kan leiden tot vuur of elektrische schok en moet worden vervangen.
• Onderbreek de stroomtoevoer onmiddellijk in het geval van stroomstoring of een onweersbui.
• Zorg ervoor dat de voedingskabel er niet uit kan worden getrokken of beschadigd kan raken tijdens het gebruik.
• Raak de koelmiddelleiding, de waterleiding of interne onderdelen niet aan wanneer het apparaat werkt of onmiddellijk na de werking.

Onderhoud

• Maak het apparaat niet schoon door direct water op het product te spuiten.
• Koppel de stroomtoevoer los en wacht tot de ventilator stopt voordat u begint met schoonmaken of onderhoud.

• Installatie of reparaties die uitgevoerd worden door ongeautoriseerde personen kunnen u en anderen in gevaar brengen.
• Iedere persoon die betrokken is bij het werken aan, op of het openen van een koelcircuit, moet in het bezit zijn van een geldig certificaat van een door de industrie erkende beoordelingsinstantie, dat hen de bevoegdheid verleent om koelmiddelen veilig te behandelen in overeenstemming met de door de industrie erkende beoordelingsspecificaties. (zie R32)
• Onderhoud mag alleen worden uitgevoerd zoals aanbevolen door de fabrikant van de apparatuur. Onderhoud en reparatie waarvoor de hulp van ander gekwalificeerd personeel vereist is, moeten worden uitgevoerd onder toezicht van een persoon die bevoegd is om brandbare koelmiddelen te gebruiken. (zie R32)
• De informatie in deze handleiding is bedoeld voor gebruik door een gekwalificeerde technicus, die bekend is met de veiligheidsprocedures en die over het juiste gereedschap en testinstrumenten beschikt.
• Het niet lezen en opvolgen van alle instructies uit deze handleiding kan leiden tot slechte werking van het apparaat, schade aan eigendommen, persoonlijk letsel en/of de dood.
• Dit apparaat dient geïnstalleerd te worden conform de nationale richtlijnen voor de bedrading. - Indien een stroomkabel vervangen moet worden, dienen de werkzaamheden hiervoor uitgevoerd te worden door geautoriseerd personeel, dat uitsluitend originele reserveonderdelen gebruikt.
• Dit apparaat moet correct geaard worden om het risico op een elektrische schok te minimaliseren.
• Snijd de aardingskabel niet door en verwijder deze niet uit het stopcontact.
• Het bevestigen van de aardingsadapter aan de houder van de afdekschroef op de muur aardt het apparaat niet, tenzij de afdekschroef van metaal is, niet geïsoleerd is en de muurhouder geaard is door de huisbedrading.
• Laat de muurhouder en het circuit controleren door een gekwalificeerde elektricien als u twijfelt of de airconditioner goed geaard is.
• De koelvloeistof en het isolatiegas die gebruikt worden in dit apparaat vereisen speciale procedures voor de verwijdering ervan. Neem contact op met een onderhoudsmonteur of een soortgelijk gekwalificeerd persoon voordat u deze verwijdert.
• Indien de voedingskabel beschadigd is, moet deze vervangen worden door de fabrikant of zijn onderhoudsmonteur om gevaren te vermijden.
• Het apparaat moet worden opgeslagen in een goed geventileerde ruimte, waarbij de grootte van de ruimte overeenkomt met de ruimte die voor het gebruik is opgegeven. (voor R32)
• Het apparaat moet worden opgeslagen in een ruimte zonder continu open vuur (bijvoorbeeld een werkend gasapparaat) en ontstekingsbronnen (bijvoorbeeld een werkende elektrische verwarmingsinrichting).
• Het apparaat moet worden opgeslagen om te voorkomen dat mechanische schade optreedt.

LET OP

Volg om het risico op licht letsel aan personen, slechte werking of schade aan het product of eigendommen bij het gebruik van dit product te verlagen de algemene voorzorgsmaatregelen, met inbegrip van de volgende, op:

Installatie

• Installeer de airconditioner niet in een gebied waar deze direct is blootgesteld aan zeewind (zoutnevel).
• Installeer de afvoerpijp correct voor een goede afvoer van het condenswater.
• Wees voorzichtig bij het uitpakken of installeren van de airconditioner.
• Raak tijdens de installatie of reparatie lekkende koelvloeistof niet aan.
• Verplaats de airconditioner met twee of meer personen of gebruik een heftruck.
• Installeer de unit buiten op zo'n manier dat deze beschermd is tegen direct zonlicht. Plaats de unit binnen niet op een plek waar deze direct blootgesteld is aan zonlicht via de ramen.
• Verwijder het verpakkingsmateriaal, zoals schroeven, nagels, plastic zakken of batterijen en gebruik een goede verpakking na installatie of reparatie.
• Installeer de airconditioner op een plek waar het lawaai van de unit buiten of de uitlaatgassen niet voor overlast bij de buren zorgen. Als u dit niet doet, kan dit conflicten met de buren tot gevolg hebben.

Gebruik

• Verwijder de batterijen als de afstandsbediening gedurende een langere periode niet gebruikt worden.
• Zorg ervoor dat de filter geïnstalleerd is voordat de airconditioner gebruikt worden.
• Controleer na installatie of reparatie van de airconditioner of er koelmiddel lekt.
• Plaats geen voorwerpen op de airconditioner.
• Mix nooit verschillende soorten batterijen, of oude en nieuwe batterijen, in de afstandsbediening.
• Laat de airconditioner niet gedurende lange tijd werken als de luchtvochtigheid zeer hoog is of als er een deur of raam open staat.
• Gebruik de afstandsbediening niet meer als een batterij vloeistof gelekt heeft. Spoel goed af met schoon water als uw kleren of huid blootgesteld zijn aan de lekkende vloeistof van de batterij.
• Stel geen personen, dieren of planten gedurende langere periodes bloot aan de koude of warme wind van de airconditioner.
• Indien de lekkende batterijvloeistof ingeslikt wordt: de mond goed spoelen en contact opnemen met een arts.

Drink het door de airconditioner afgevoerde water niet. - Gebruik het product niet voor speciale doeleinden, zoals het conserveren van eten, kunstwerken etc. Dit betreft een airconditioner voor consumenten, geen nauwkeurig koelingsysteem. Er bestaat risico op schade of verlies van eigendommen. - Laad de batterijen niet opnieuw op en haal ze niet uit elkaar.

Onderhoud

• Raak de metalen onderdelen van de airconditioner niet aan bij het verwijderen van het luchtfilter.
• Gebruik een stevige stoel of ladder bij het schoonmaken, onderhouden of repareren van de airconditioner op hoogte.
• Gebruik nooit sterke schoonmaak- of oplosmiddelen bij het reinigen van de airconditioner en spuit niet met water. Gebruik een zachte doek.
• Neem contact op met een geautoriseerd servicecentrum of een dealer voor de reiniging van de binnenzijde. Het gebruik van agressieve schoonmaakmiddelen kan leiden tot corrosie of schade aan de unit.

Aanwijzingen voor het gebruik

Suggestie voor energiebesparing

• Koel de ruimte niet overmatig. Dit kan schadelijk zijn voor uw gezondheid en verbruikt meer elektriciteit.
• Blokkeer zonlicht met gordijnen of luiken als u de airconditioner gebruikt.
• Houd ramen en deuren goed gesloten als u de airconditioner gebruikt.
• Pas de richting van de luchtstroom verticaal of horizontaal aan om lucht binnen te laten circuleren.
• Laat de ventilator sneller draaien om lucht binnen snel af te koelen of op te warmen, in een korte periode.
• Open de ramen regelmatig om te ventileren; de kwaliteit van de binnenlucht kan verslechteren als de airconditioner gedurende langere periodes wordt gebruikt.
• Reinig het luchtfilter elke 2 weken. Stof en vuil op het filter kunnen de luchtstroom blokkeren of een verminderde werking tot gevolg hebben.

Onderdelen en functies

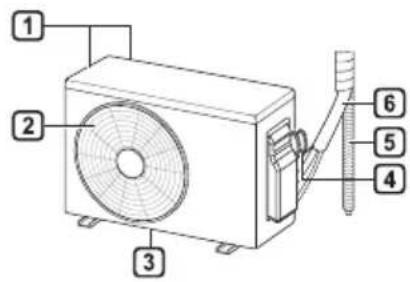

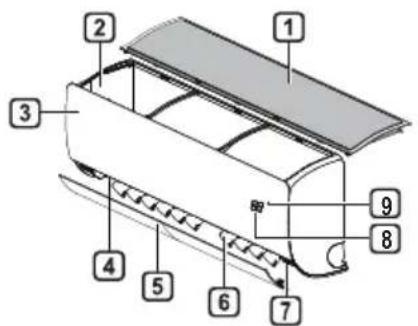

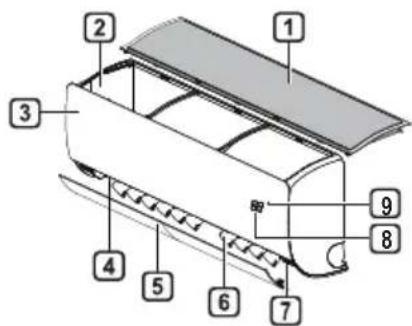

Unit binnen Unit buiten

Luchtfilter Luchttoevoer 3 Voorpaneel 4 Luchtafvoer Luchtdeflector (horizontale klep) 6 Luchtdeflector (verticaal rooster) 7 Aan-/uitknop [8] Scherm 9 Signaalontvanger

Luchttoevoeropeningen Luchtafvoeropeningen 3 Basisplaat 4 Netsnoer 5 Afvoerslang 6 Koelmiddelbuizen

OPMERKING

• Het aantal en de plaats van de lampjes kan afwijken afhankelijk van het model van de airconditioner.
• Dit kenmerk kan gewijzigd worden afhankelijk van het type model.

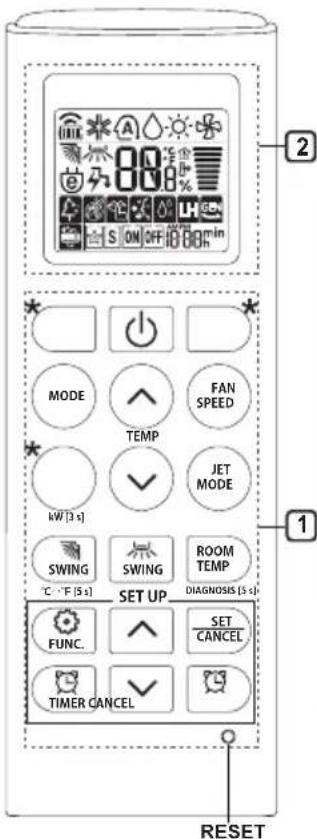

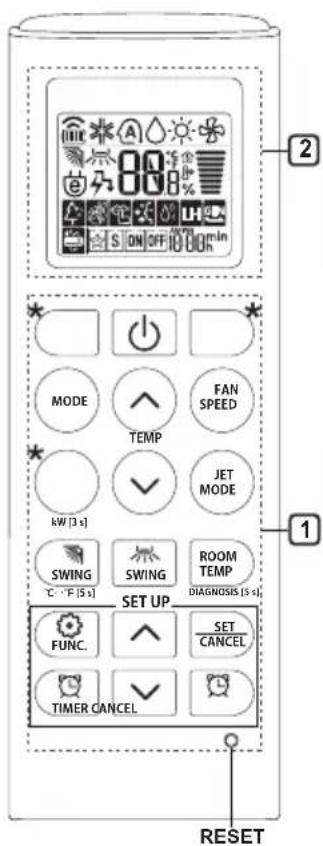

Draadloze afstandsbediening

Batterijenplaatsen

Vervang de batterijen indien het display van de afstandsbediening vervaagt. Plaats AAA (1,5V) batterijen voordat u de afstandsbediening gebruikt.

1. Verwijder het batterijklepje.

2. Plaats de nieuwe batterijen en zorg ervoor dat de + en - aansluitingen van de batterijen correct geplaatst zijn.

De houder van de afstandsbediening installeren (optioneel)

Plaats om de afstandsbediening te beschermen de houder op een plek waar geen direct zonlicht is.

1. Kies een veilige en makkelijk toegankelijke plek. 2. Bevestig de houder door de 2 schroeven stevig vast te draaien met een schroevendraaier.

Methode voor gebruik

Richt om deze te gebruiken de afstandsbediening op de signaalontvanger aan de rechterkant van de airconditioner.

OPMERKING

• De afstandsbediening kan andere elektronische apparaten aansturen, indien deze erop gericht worden. Zorg ervoor dat de afstandsbediening op de signaalontvanger van de airconditioner gericht wordt.
• Gebruik voor een goede werking een zachte doek om de ontvanger en zender van het signaal schoon te maken. In het geval een functie niet op het product beschikbaar is, zal er ook geen buzzergeluid te horen zijn als de knop voor deze functie op de afstandsbediening wordt ingedrukt. Behalve bij de functies Richting luchtstroom (SWING),

Energieweergave (kW[3s]) Luchtzuivering

De tijd instellen

1 Plaats de batterijen.

• Het icoon hieronder knippert onder op het scherm.

2 Druk op de knop of om de minuten te selecteren. 3 Druk op de knop SET/CANCEL om het te voltooien.

OPMERKING

• De aan/uit-timer is beschikbaar nadat de tijd is ingesteld.

Het gebruik van de °C/°F omschakelfunctie (optioneel)

Deze functie verandert eenheid tussen °C en °F

Houd de knop ongeveer 5 seconden ingedrukt.

De airconditioner gebruiken zonder de afstandsbediening

U kunt de ON/OFF knop van de unit binnen gebruiken om de airconditioner aan of uit te zetten, als de afstandsbediening niet beschikbaar is.

1 Open het voorpaneel (Type2) of horizontale klep (Type1). 2 Druk op de knop ON/OFF.

Type1

Type2

OPMERKING

• De stappenmotor kan kapot gaan als de horizontale klep snel opent.
• De snelheid van de ventilator is te hoog ingesteld.
• Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.
• De temperatuur kan niet veranderd worden bij het gebruik van deze noodknop voor AAN/UIT.
• Voor modellen die koelen en verwarmen is de temperatuur ingesteld van 22 tot 24 °C.

Het gebruik van de draadloze afstandsbediening

U kunt de airconditioner beter gebruiken met de afstandsbediening.

1 Knop	2 Beeldscherm	Beschrijving	Beschikbare Functie
			Enkelvoudig gesplitst	Multi
	-	Om de air conditioner aan of uit te zetten.	○	○
TEMP	BB°C	Om de gewenste kamertemperatuur voor de koelings-, verwarmings- of overgangsmodus aan te passen.	○	○
MODE	※	Om de koelingmodus te selecteren.	○	○
		Om de verwarmingsmodus te selecteren.	○	○
		Om de ontvochtigingsmodus te selecteren.	○	○
		Om de ventilatiemodus te selecteren.	○	○
	A	Om de automatische overgangs-/automatische werkingsmodus te selecteren.	○	○
JET MODE	Po	Om de kamertemperatuur snel te veranderen.	○	○
FAN SPEED		Om de ventilatiesnelheid aan te passen.	○	○
SWING SWING		Om derichting van deluchtstroom verticaal of horizontal aan te passen.	○	○

OPMERKING

• Knoppen kunnen gewijzigd zijn afhankelijk van het model.
• Als het systeem is aangesloten op de Multi-buiteneenheid, is het mogelijk dat de functies Energieweergave, Energiecontrole, Stille functie en de Smart Diagnosis-functie niet worden ondersteund.

2

1 Knop	2 Beeldscherm	Beschrijving	Beschikbare Functie
			Enkelvoudig gesplitst	Multi
TIMER	ON OFF	Om de airconditioner automatisch op de gewenstearend aan of uit te zetten.	○	○
SET/CANCEL	-	Om de speciale functies en timer in te stellen/te annuleren.	○	○
CANCEL	-	Om deinstallingen van de timer te annuleren.	○	○
√	-	Om dearend aan te passen.	○	○
*LIGHT OFF	-	Om dehelderheid van het scherm op de unit binnen in te stellen.	○	○
ROOM TEMP		Om de kamertemperatuur waar te Geven.	○	○
°C←°F [5 s]	°C°F	Om de eenheid tussen °C en °F te veranderen.	○	○
*COMFORT AIR		Om de luchtstroom aan te passen om de wind af te buigen.	○	○
kW [3 s]	-	Om in te stellen of informatatie met betrekking tot de energia wel of nicht weergegeven要去 worden.	○	×
*ENERGY CTRL.	88 ×	Om het effect van de energiebesparingduidelijk te makeen.	○	×
DIAGNOSIS [5 s]	-	Om eenvoudig de onderhoudsinformatie van een product te controlleren.	○	×

1 Knop	2 Beeldscherm	Beschrijving	Beschikbare Functie
			Enkelvoudig gesplitst	Multi
FUNC.		De ionengenerator gebrukt miljoenen ionen om de kwaliteit van de binnenlucht te verbeteren.	O (optioneel)	O (optioneel)
		Om het geluidsniveau van het buitendeel te reduceren.	O	X
		Om het vocht te verwijderen dat zich tijdens het koelen aan de binnenzijde van de unit gezormd heeft.	O	O
RESET -		Om de instellingen van de afstandsbediening te initialiseren.	O	O

OPMERKING

• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.
• Knoppen kunnen gewijzigd zijn afhankelijk van het model.
• Druk op de knop SET/CANCEL om de geselecteerde FUNC. te gebruiken.

De airconditioner automatisch herstarten.

Wanneer de airconditioner wordt aangezet na een stroomstoring, herstelt deze functie de eerdere instellingen.

Automatisch herstarten uitschakelen

1 Open het voorpaneel (Type2) of horizontale klep (Type1).

2 Druk op de ON/OFF knop en houd het 6 seconden ingedrukt, daarna zal de eenheid twee keer piepen en het lampje zal twee keer 4 keer knipperen.

• Druk om de functie weer in te schakelen op de knop ON/OFF en houd deze gedurende 6 seconden ingedrukt. De unit zal twee keer piepen en het lampje zal 4 keer knipperen.

Type1

Type2

OPMERKING

• Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.
• Als u de knop ON/OFF indrukt en gedurende 3 - 5 seconden ingedrukt houdt, in plaats van 6 seconden, zal de unit overschakelen op het testbedrijf. In het testbedrijf blaast de unit gedurende 18 minuten hard koele lucht en schakelt dan over op de standaardinstellingen.

Gebruik van de functiemodus

Met deze functie kunt u de gewenste functie selecteren.

※	Koelmodus
A	Modus Automatisch omschakelen / Modus Automatische werking (AI)
	Ontvochtigingsmodus
	Verwarmingsmodus
	Ventilatiemodus

Koelmodus

1 Zet het apparaat aan. 2 Druk herhaaldelijk op de knop MODE om de koelmodus te selecteren.

wordt weergegeven op het scherm.

3 Druk op de knop of om de gewenste temperatuur in te stellen.

In deze bedrijfsmodus wordt het systeem automatisch bediend door de elektronische besturing.

1 Zet het apparaat aan. 2 Druk herhaaldelijk op de knop MODE om de automatische werking te selecteren.

A wordt weergegeven op het scherm.

3 Druk op de knop of om de gewenste temperatuur in te stellen. 4 Druk op de knop FAN SPEED om de ventilatiesnelheid aan te passen.

Modus Automatisch omschakelen

Enkelvoudig gesplitst model

Deze modus verandert de modus automatisch om de ingestelde temperatuur op ±2°C te houden.

1 Zet het apparaat aan. 2 Druk herhaaldelijk op de knop MODE om de Modus Automatisch omschakelen te selecteren. A wordt weergegeven op het scherm.

3 Druk op de knop of om de gewenste temperatuur in te stellen. 4 Druk op de knop FAN SPEED om de ventilatiesnelheid aan te passen.

Ontvochtigingsmodus

Deze modus verwijdert het overtollige vocht uit een zeer vochtige omgeving of tijdens het regenachtige seizoen om schimmelvorming te voorkomen. Deze modus past de kamertemperatuur en de snelheid van de ventilator automatisch aan om het optimale vochtniveau te behouden.

1 Zet het apparaat aan. 2 Druk herhaaldelijk op de knop MODE om de Ontvochtigingsmodus te selecteren.

wordt weergegeven op het scherm.

OPMERKING

• In deze modus kunt u de kamertemperatuur niet aanpassen; deze wordt automatisch aangepast.
• De kamertemperatuur wordt niet weergegeven op het beeldscherm.
• In de ontvochtigingsmodus kunnen de compressor en de ventilator van de binnenunit niet werken als de kamertemperatuur lager is dan 24°C.

Verwarmingsmodus

1 Zet het apparaat aan. 2 Druk herhaaldelijk op de knop MODE om de Verwarmingsmodus te selecteren.

wordt weergegeven op het scherm.

3 Druk op de knop of om de gewenste temperatuur in te stellen.

OPMERKING

wordt weergegeven op de binnenunit wanneer ontdooien is geactiveerd. - Bovendien worden deze individueel op de binnenunit weergegeven:

• Wanneer de voorverwarming werkt.
• Wanneer de ruimtetemperatuur de ingestelde temperatuur heeft bereikt.

Ventilatiemodus

In deze modus wordt lucht binnen gecirculeerd, zonder de kamertemperatuur te wijzigen.

1 Zet het apparaat aan.

2 Druk herhaaldelijk op de knop MODE om de Ventilatiemodus te selecteren.

wordt weergegeven op het scherm.

3 Druk op de knop FAN SPEED om de ventilatiesnelheid aan te passen.

OPMERKING

Of wordt weergegeven op de binnenunit als de ventilatormodus is ingeschakeld.

De functie Jet Mode gebruiken

De kamertemperatuur snel veranderen

Deze functie zorgt ervoor dat u in de zomer snel de binnenlucht af kunt koelen of het snel kunt opwarmen tijdens de winter.

• De functie Jet Mode is beschikbaar met de modus Koelen, Verwarmen en Ontvochtigen.

1 Zet het apparaat aan.

2 Druk herhaaldelijk op de knop MODE om de gewenste modus te selecteren.

3 Druk op de knop JET MODE. P wordt weergegeven op het scherm.

OPMERKING

• De modus straalverwarming is op sommige modellen niet beschikbaar. In de modus Straalkoeling wordt gedurende 30 minuten sterke lucht geblazen.
• Na 30 minuten blijft de insteltemperatuur op 18 °C.

Als u de temperatuur wilt veranderen, druk dan op de toets of om de gewenste temperatuur in te stellen.

• In de modus Straalverwarming wordt gedurende 30 minuten sterke lucht geblazen. Na 30 minuten blijft de insteltemperatuur op 30 °C.

Als u de temperatuur wilt veranderen, druk dan op de toets of om de gewenste temperatuur in te stellen.

• Deze functie kan anders werken vanaf het scherm van de afstandsbediening.

De functie Ventilatiesnelheid gebruiken

De ventilatiesnelheid aanpassen

• Druk herhaaldelijk op de knop FAN SPEED om de ventilatiesnelheid aan te passen.

Beeldscherm Snelheid
	Hoog
	Gemiddeld - Hoog
	Gemiddeld
	Gemiddeld - Laag
	Laag
- Natuurlijke wind

OPMERKING

• De ventilatorsnelheid van natuurlijke wind wordt automatisch aangepast.

• De iconen van de ventilatiesnelheid worden op sommige units binnen weergegeven.

• De weergave op de unit binnen wordt gedurende slechts 5 sec getoond en keert op sommige modellen dan terug naar de temperatuurinstelling.

De functie luchtstroomrichting gebruiken

Deze functie past de richting van de luchtstroom verticaal (horizontaal) aan.

• Druk herhaaldelijk op de knop SWING en selecteer de gewenste richting.
• Selecteer om de richting van de luchtstroom automatisch aan te passen.

OPMERKING

• Het horizontaal aanpassen van de luchtstroomrichting kan afhankelijk van het model worden ondersteund.
• De luchtdeflector willekeurig aanpassen kan leiden tot defecten aan het product.
• Als u de airconditioner herstart, begint de deflector te werken met de eerder ingestelde richting van de luchtstroom, waardoor de luchtdeflector eventueel niet overeenkomt met het op de afstandsbediening weergegeven icoon. Druk wanneer dit gebeurt op de knop SWING om de richting van de luchtstroom weer aan te passen.
• Deze functie kan anders werken vanaf het scherm van de afstandsbediening.

De aan/uit-timer instellen

Met deze functie wordt de airconditioner in- of uitgeschakeld op het gewenste tijdstip.

De aan/uit-timer kan samen worden ingesteld.

De Aan-timer instellen

1 Druk herhaaldelijk op de knop

• Het icoon hieronder knippert onder op het scherm.

2 Druk op de knop of om de minuten te selecteren.

3 Druk op de knop SET/CANCEL om het te voltooien.

• Na het instellen van de timer worden de huidige tijd en het gewenste tijdstip weergegeven op het beeldscherm.

De Aan-timer uitschakelen

1 Druk herhaaldelijk op de knop

• Het icoon hieronder knippert onder op het scherm.

2 Druk op de knop SET/CANCEL om de instelling te annuleren.

De Uit-timer instellen

1 Druk herhaaldelijk op de knop

• Het icoon hieronder knippert onder op het scherm.

2 Druk op de knop of om de minuten te selecteren.

3 Druk op de knop SET/CANCEL om het te voltooien.

• Na het instellen van de timer worden de huidige tijd en de gewenste tijd op het beeldscherm weergegeven.

OPMERKING

• Deze functie is uitgeschakeld wanneer u de Eenvoudige timer instelt.

De Uit-timer uitschakelen

1 Druk herhaaldelijk op de knop (TIMER)

• Het icoon hieronder knippert onder op het scherm.

2 Druk op de knop SET/CANCEL om de instelling te annuleren.

De timerinstelling annuleren.

• Druk op de knop om alle instellingen van de timer te annuleren.

De Slaapfunctie (optioneel) gebruiken

Deze functie schakelt de airconditioner uit wanneer u gaat slapen.

1 Zet het apparaat aan.

2 Druk herhaaldelijk op de knop (TIMER).

• Het icoon hieronder knippert onder op het scherm.

3 Druk op de knop of om het aantal uren te selecteren (tot 7 uren). 4 Druk op de knop SET/CANCEL om het te voltooien.

wordt weergegeven op het scherm.

OPMERKING

H wordt op sommige units binnen weergegeven.

Op het scherm van de unit binnen wordt 1H tot 7H weergegeven, gedurende slechts 5 sec en schakelt dan terug naar de temperatuurinstelling. - In de modus Koelen en Ontvochtigen stijgt de temperatuur na 30 minuten met 1°C en na nog eens 30 minuten met 1°C voor comfortabel slapen. - De temperatuur stijgt met maximaal 2°C vanaf de vooraf ingestelde temperatuur. - Ook al kan de opmerking voor ventilatiesnelheid op het beeldscherm gewijzigd worden, de ventilatiesnelheid wordt automatisch aangepast.

De Eenvoudige slaapfunctie (optioneel) gebruiken

Deze functie schakelt de airconditioner uit wanneer u gaat slapen.

1 Zet het apparaat aan. 2 Druk herhaaldelijk op de knop (TIMER).

• Het icoon hieronder knippert onder op het scherm.

3 Druk op de knop of om het aantal uren te selecteren (tot 7 uren). 4 Druk op de knop SET/CANCEL om het te voltooien.

wordt weergegeven op het scherm.

OPMERKING

• Deze functie is uitgeschakeld wanneer u de Timer uitschakelt.

De functie Energiebesparing (optioneel) gebruiken

Deze functie geeft de hoeveelheid gegenereerde elektriciteit weer op het scherm van de unit, wanneer het product aan staat.

Het huidige energieverbruik weergeven

1 Zet het apparaat aan. 2 Druk op de knop en houd deze circa 3 seconden ingedrukt.

• Het huidige stroomverbruik wordt een tijdje weergegeven op sommige units.

OPMERKING

• De eenheid van de weergegeven waarde is kW.
• Het wordt niet weergegeven op de draadloze afstandsbediening.
• Als het verbruik meer dan 99 kW is, wat het weergavebereik is, blijft het display 99 kW weergeven.
• Onder 10 kW geeft het display het verbruik per 0,1 kW weer. Boven 10 kW geeft het display het verbruik per 1 kW weer.
• De huidige stroom kan afwijken van de weergegeven stroom.
• Als het systeem is aangesloten op de Multi-buiteneenheid, wordt deze functie mogelijk niet ondersteund.

De functie Licht uit (optioneel) gebruiken

De helderheid van het scherm

U kunt de helderheid instellen van het beeldscherm op de unit binnen.

• Druk op de knop LIGHT OFF.

OPMERKING

• Het weergavescherm in-/uitschakelen.
• Als de helderheid van het display van een apparaat voor binnenshuis is UITGESCHAKELD, wordt het display automatisch even ingeschakeld als u op een knop op de afstandsbediening drukt.
• Deze functie kan anders werken, afhankelijk van het model.

De functie Comfortlucht (optioneel) gebruiken

Gebruik comfortventilatorblad

Deze functie stelt het ventilatorblad handmatig in een positie om de toegevoerde lucht niet direct op de aanwezige personen te blazen.

1 Zet het apparaat aan. 2 Druk herhaaldelijk op de knop COMFORT AIR om de gewenste richting te selecteren.

OPMERKING

of wordt op sommige units binnen weergegeven.

• Deze functie is uitgeschakeld als u op de knop MODE of JET MODE drukt.
• Deze functie is uitgeschakeld en het automatisch draaien van de verticale richting wordt ingesteld als u op de knop

• Wanneer deze functie uit staat, werkt het horizontale ventilatorblad automatisch, afhankelijk van de ingestelde modus.

De functie Energiecontrole (optioneel) gebruiken

1 Zet het apparaat aan.

2 Druk op de knop ENERGY CTRL.

• Druk herhaaldelijk op de knop ENERGY CTRL. om een andere stap te selecteren.

1 stap 2 stap	3 stap
80 %	60 %	40 %
200	200	200

OPMERKING

1 stap: De stroomtoevoer wordt met 20% gereduceerd in vergelijking met de nominale stroomtoevoer.

80 wordt weergegeven op het scherm.

• 2 stap: De stroomtoevoer wordt met 40% gereduceerd in vergelijking met de nominale stroomtoevoer.

60 wordt weergegeven op het scherm.

• 3 stap (optioneel): De stroomtoevoer wordt met 60% gereduceerd in vergelijking met de nominale stroomtoevoer.

40 wordt weergegeven op het scherm.

(1 stap), (2 stap), (3 stap) wordt op sommige units binnen weergegeven.

(1 stap), (2 stap) worden op sommige units binnen weergegeven.

• Deze functie is beschikbaar bij de Koelingsmodus.
• De capaciteit kan afnemen als de modus Energiecontrole geselecteerd is.
• De gewenste temperatuur wordt gedurende 5 sec weergegeven als u op de knop FAN SPEED drukt.
• De kamertemperatuur wordt gedurende 5 sec weergegeven als u op de knop ROOM TEMP drukt.
• Als het systeem is aangesloten op de Multi-buiteneenheid, worden deze functies mogelijk niet ondersteund.

Speciale functies gebruiken

1 Zet het apparaat aan.

2 Druk herhaaldelijk op de knop FUNC. om de gewenste functie te selecteren.

3 Druk op de knop SET/CANCEL om het te voltooien.

Beeldscherm	Beschrijving
	De ionengenerator gezruikt miljoenen ionen om de kwaliteit van de binnenlucht te verbeteren.
	Om het geluidsniveau van het buitendeel te reduceren.
	Om het vocht te verwijderen dat zichijdens het koelen aan de binnenzijde van de unit gezormd heeft.

OPMERKING

• Sommige functies kunnen afhankelijk van het model niet ondersteund worden.
• Sommige functies kunnen anders werken vanaf het scherm van de afstandsbediening.

Speciale functies annuleren

1 Druk herhaaldelijk op de knop FUNC. om de gewenste functie te selecteren. 2 Druk op de knop SET/CANCEL om de functie te annuleren.

De functie Luchtpurificatie gebruiken

Deze functies zorgen voor schone, frisse lucht door iondeeltjes en filters.

Functie Sc	term Beschrijving
Ionisator		londeeltjes uit de ionisator verminderen de oppervlaktebacteriën en andere schadelijke stoffen.
Plasma		Verwijdt volledig microscopische verruilende stoffen uit de luchttoevoer om schone en frisse lucht te leveren.

OPMERKING

• U kunt deze functie gebruiken zonder de airconditioner aan te zetten.
• Zowel de lampjes van het plasma en het koelen lichten op sommige modellen op als de Rook weg/Plasma aan staat.
• Raak de ionisator niet aan tijdens gebruik.
• Deze functie kan anders werken vanaf het scherm van de afstandsbediening.

De functie stille modus gebruiken

Deze functie voorkomt mogelijke klachten van buren door het geluid van de units buiten te reduceren.

wordt weergegeven op het scherm.

OPMERKING

• Deze functie is uitgeschakeld als u op de knop MODE, ENERGY CTRL. of JET MODE drukt.
• Deze functie is beschikbaar met de modus Koelen, Verwarmen, Automatisch omschakelen, Automatische werking.
• Als het systeem is aangesloten op de Multi-buiteneenheid, worden deze functies mogelijk niet ondersteund.

De functie Automatisch reinigen gebruiken

In de modus Koelen en Ontvochtigen wordt vocht gevormd in de unit binnen. Deze functie verwijdert dergelijk vocht.

wordt weergegeven op het scherm.

OPMERKING

• Sommige functies kunnen niet gebruikt worden terwijl de functie Automatisch reinigen aan staat.
• Als u de stroom uitschakelt, werkt de ventilator nog 30 minuten en reinigt de binnenzijde van de unit binnen.

wordt op sommige units binnen weergegeven, afhankelijk van het model.

LG ThinQ-applicatie

Deze functie is alleen beschikbaar op modellen met het ThinQ-logo.

Met de LG ThinQ-applicatie kunt u via een smartphone verbinding maken met het apparaat.

LG ThinQ-toepassing eigenschappen

Communiceer met het apparaat via een smartphone met gebruik van de gemakkelijkste smartphone-functies.

Smart Diagnosis

Als u een probleem ervaart tijdens het gebruik van het apparaat, kan deze Smart Diagnosis-functie u helpen met de diagnose voor het probleem.

Instellingen

Hiermee kunt u verschillende opties instellen op het apparaat en in de applicatie.

OPMERKING

• Als u uw draadloze router of wachtwoord wijzigt of van internetprovider verandert, verwijdert u het geregistreerde apparaat UIT de LG ThinQ-applicatie en registreert u het opnieuw.
• De applicatie kan zonder voorafgaande kennisgeving worden gewijzigd.
• Functies kunnen per model variëren.

Voordat u de LG ThinQ-applicatie gaat gebruiken

1 Controleer de afstand tussen het apparaat en de draadloze router (Wi-Fi-netwerk).

• Als de afstand tussen het toestel en de draadloze router te groot wordt, kan het signaal zwak worden. Het registreren kan lange tijd duren of de installatie kan mislukken.

2 Schakel mobiele gegevens op uw smartphone uit.

3 Verbind uw smartphone met de draadloze router.

OPMERKING

• Om de Wi-Fi-verbinding te controleren, moet u controleren of het pictogram op het bedieningspaneel is verlicht.
• Het toestel ondersteunt alleen Wi-Fi-netwerken van 2,4 GHz. Neem contact op met uw internetprovider of raadpleeg de handleiding van uw draadloze router om de netwerkfrequentie te controleren.

LG ThinQ is niet verantwoordelijk voor fouten of problemen met de netwerkverbinding of voor gebreken, een verkeerde werking of fouten die door de netwerkverbinding worden veroorzaakt.

• Indien het apparaat moeilijkheden ondervindt bij het verbinden met het Wi-Fi-netwerk, kan het te ver verwijderd zijn van de router. Koop een Wi-Fi-signaalversterker (bereikvergroter) om de sterkte van het Wi-Fi-signaal te verbeteren.
• De omgeving van het thuisnetwerk kan veroorzaken dat er geen of moeilijk verbinding met de applicatie kan worden gemaakt.
• Indien de netwerkverbinding niet correct werkt, kan de oorzaak liggen bij de netwerkprovider.
• De omgeving van het draadloos netwerk kan veroorzaken dat de wifi-verbinding traag is.
• Het toestel kan niet geregistreerd worden vanwege problemen met het draadloze signaal. Haal de stekker van het toestel uit het stopcontact en wacht een minuut om het opnieuw te proberen.
• Als de firewall van uw draadloze router is ingeschakeld, schakel deze dan uit of voeg een uitzondering toe.
• De draadloze netwerknaam (SSID) moet een combinatie zijn van Engelse letters en nummers. (Gebruik geen speciale tekens.)
• De gebruikersinterface (UI) van de smartphone kan variëren afhankelijk van het mobiele besturingssysteem (OS) en de fabrikant.
• Als het beveiligingsprotocol van de router is ingesteld op WEP, kunt u mogelijk het netwerk niet instellen. Gebruik andere beveiligingsprotocollen (WPA2 worden aanbevolen) en registreer het product opnieuw.

Installatie van de LG ThinQ-applicatie

Ga naar de LG ThinQ-applicatie in de Google Play Store & Apple App Store op een smartphone. Volg de instructies om de applicatie te downloaden en te installeren.

Informatiebericht over Open Source-software

Om de broncode te verkrijgen onder GPL, LGPL, MPL, en andere open source licenties die de verplichting hebben broncode vrij te geven, die in dit product is opgenomen, en om toegang te krijgen tot alle genoemde licentievoorwaarden, copyrightkennisgevingen en andere relevante documenten, bezoek https://opensource.lge.com.

LG Electronics zal u tevens open-source code ter beschikking stellen op CD-ROM tegen de kostprijs van verspreiding (zoals de kosten voor media, verzending en handling) na ontvangst van een verzoek per e-mail naar [e-mail].

Dit aanbod is geldig voor iedereen die deze informatie ontvangt voor een periode van drie jaar na de laatste verzending van dit product.

Smart Diagnosis

Deze functie is alleen beschikbaar op modellen met het of -logo.

Gebruik deze functie om u te helpen met het diagnosticeren en oplossen van problemen met uw apparaat.

OPMERKING

• Om redenen die niet toe te schrijven zijn aan nalatigheid van LGE, zou de dienst niet kunnen functioneren als gevolg van externe factoren zoals, maar niet beperkt tot, Wi-Fi onbeschikbaarheid, Wi-Fi loskoppeling, lokaal app store beleid, of app onbeschikbaarheid.
• De functie kan onderhevig zijn aan verandering zonder voorafgaande kennisgeving en kan een andere vorm hebben afhankelijk van waar u zich bevindt.

Gebruik van LG ThinQ om problemen te diagnosticeren

Als u een probleem ondervindt met uw Wi-Fi apparaat, kan het probleemoplossende gegevens doorsturen naar een smartphone met behulp van de LG ThinQ applicatie.

• Start de LG ThinQ applicatie en selecteer de Smart Diagnosis functie in het menu. Volg de instructies in de LG ThinQ applicatie.

Met behulp van hoorbare diagnose om problemen te diagnosticeren

Volg de onderstaande instructies om de hoorbare diagnosemethode te gebruiken.

• Start de LG ThinQ-applicatie en selecteer de Smart Diagnosis-functie in het menu. Volg de instructies voor hoorbare diagnose die in de LG ThinQ-applicatie staan.

1. Stop de stekker goed in het stopcontact. 2. Plaats het mondstuk van uw smartphone bij het logo. 3. Houd de DIAGNOSIS [5 s]-knop gedurende 5 seconden of langer ingedrukt terwijl u het mondstuk van de smartphone bij het logo houdt totdat de gegevensoverdracht is voltooid.

• Houd de smartphone op zijn plaats totdat de gegevensoverdracht is voltooid. De resterende tijd voor de gegevensoverdracht wordt weergegeven. 4. Nadat de gegevensoverdracht is voltooid, wordt de diagnose weergegeven in de applicatie.

OPMERKING

• Voor het beste resultaat beweegt u de telefoon terwijl de tonen worden verzonden.
• Zorg ervoor dat het omgevingslawaai minimaal is, anders kan de telefoon de buzzerpiepjes niet goed ontvangen van de unit binnen.

WAARSCHUWING

• Koppel de stroomtoevoer los en wacht tot de ventilator stopt voordat u begint met schoonmaken of onderhoud.

Droog de airconditioner, indien deze gedurende langere tijd niet wordt gebruikt, om de airconditioner in de beste conditie te houden. Reinig het product regelmatig om optimale prestaties te behouden en een eventuele storing te voorkomen.

• Droog gedurende 3 of 4 uur de airconditioner in de ventilatiemodus en koppel de stroom los. Er kan schade aan de binnenzijde optreden als vocht in de onderdelen achterblijft.
• Droog de binnenste componenten van de airconditioner in de ventilatiemodus gedurende 3 of 4 uur, voordat u de airconditioner weer gebruikt. Dit helpt de geur die door het vocht wordt gegenereerd te verwijderen.

• Dit kenmerk kan gewijzigd worden afhankelijk van het type model.

Type Beschchrijving Interval
Luchtfilter Vacuum reinigen of met de hand. 2 weken
Allergiefilter Vacuum of met een borstel reinigen. Ledere 6 maanden
Ionisator (optioneel)	Gebruik een droog wattenstaafje om stof te verwijderen. Ledere 6 maanden
Unit binnen	Reinig het oppervlak van de unit binnen met een zachte, droge doek.	Regelmatig
	Laat de opvangbak van het condenswater professioneel reinigen.	Een keer per Jaar
	Laat de afvoerplijp van het condenswater professioneel reinigen.	Iedere 4 maanden
	Vervang de batterijen van de afstandsbediening. Een keer per Jaar
Unit buiten	Laat de warmtewisselaars en de paneelventilatoren professioneel reinigen. (Raadpleeg een technicus.)	Een keer per Jaar
	Laat de ventilator professioneel reinigen. Een keer per Jaar
	Laat de opvangbak van het condenswater professioneel reinigen.	Een keer per Jaar
	Laat door een professional controlleren of de ventilatordelen stevig vastzitten.	Een keer per Jaar
	Reinig de elektronische componenten met lucht. Een keer per Jaar

OPMERKING

• Gebruik nooit water dat warmer is dan 40°C voor het reinigen van de filters. Dit kan voor vervorming of verkleuring zorgen.
• Gebruik nooit vluchtige substanties bij het reinigen van de filters. Ze kunnen het oppervlak van het product beschadigen.
• Was het allergiefilter niet met water, want dit kan het filter beschadigen (optioneel).

Reinig de luchtfilter

Reinig de luchtfilters een keer in de twee weken, of vaker, indien nodig.

OPMERKING

• De luchtfilter kan kapot gaan als het gebogen wordt.
• Als de luchtfilter niet correct geplaatst wordt, kunnen stof en andere substanties in de unit binnenkomen.

Type 1

Als u van bovenaf in de unit binnenkijkt, kunt u de bovenste filter eenvoudig monteren.

1 Schakel de stroom uit en trek de stroomkabel eruit. 2 Houd de knop van de luchtfilter vast en trek deze een stukje omhoog.

3 Haal het uit de unit binnen.

4 Reinig de filter met een stofzuiger of met lauw water met pH-neutraal schoonmaakmiddel. 5 Droog het filter in de schaduw. 6 Plaats de haken van het luchtfilter in het voorpaneel.

7 Duw de haak naar beneden om het luchtfilter te monteren.

8 Controleer de zijkant van het voorpaneel om het luchtfilter correct te plaatsen.

Type 2

1 Schakel de stroom uit en trek de stroomkabel eruit. 2 Open het voorpaneel.

• Open de beide zijden van het paneel een stukje.

3 Houd de knoppen van de luchtfilters vast en trek ze een stukje naar beneden en haal ze uit de unit binnen.

4 Reinig de filter met een stofzuiger of met lauw water met pH-neutraal schoonmaakmiddel. 5 Droog de filters in de schaduw. 6 Plaats de haken van de luchtfilters in het voorpaneel.

7 Controleer de zijde van het voorpaneel om de luchtfilters correct te plaatsen.

Reinig het Allergiefilter (optioneel)

1 Schakel de stroom uit en trek de stroomkabel eruit. 2 Verwijder de luchtfilters uit de unit binnen. 3 Haal het Allergiefilter uit de binnenunit.

Type1

Type2

4 Reinig de filters met een stofzuiger.

5 Plaats het Allergiefilter.

Type1

Type2

6 Monteer de luchtfilters. 7 Controleer de zijde van het voorpaneel om het luchtfilter correct te plaatsen.

OPMERKING

• Het kenmerk en de locatie van het Allergiefilter kunnen variëren, afhankelijk van het type model.

Functie Zelfdiagnose

Dit product heeft een ingebouwde zelfdiagnosefunctie. Als er een fout optreedt, knippert het lampje van de unit binnen met intervallen van 2 seconden. Neem wanneer dit gebeurt contact op met uw plaatselijke dealer of servicecentrum.

Voor het bellen van de service

Controleer voordat u contact opneemt met het servicecentrum het volgende. Neem contact op met uw plaatselijke servicecentrum als het probleem blijft bestaan.

Symptomen Mogel	ijske oorzaken en oplossingen
De airconditionerwerkt nicht normal.	Er komen een verbrandingslucht en vreemde geluiden uit de unit.Zet de airconditioner uit, trek de stroomkabel eruit of koppel de stroomtoevoerlos en neem contact op met uw installateur.Waterlekkage uit de unit binnen, zelfs als het vochtiveau laag is.Zet de airconditioner uit, trek de stroomkabel eruit of koppel de stroomtoevoerlos en neem contact op met uw installateur.
	De stroomkabel is beschadigd of producerteil verditehmet.Zet de airconditioner uit, trek de stroomkabel eruit of koppel de stroomtoevoerlos en neem contact op met uw installateur.
	Een schakelaar, stroomonderbreker (veiligheid, aarding) of zekering werktniet goed.Zet de airconditioner uit, trek de stroomkabel eruit of koppel de stroomtoevoerlos en neem contact op met uw installateur.
	De unit geeft via de zelfdiagnose een foutcode.Zet de airconditioner uit, trek de stroomkabel eruit of koppel de stroomtoevoerlos en neem contact op met uw installateur.
De airconditionerwerkt nicht.	De airconditioner is Niet aangesloten.Controler of de stroomkabel in het stopcontact zit of dat de stroomisolatorenzijn ingeschakeld.Er is een zekering doorgeslagen of de stroomtoevoer is geblokkeerd.Vervang de zekering of controller of de stroomonderbreker geactiveerd is.Er is een stroomstoring opgetreden.Zet de airconditioner uit wanner er een stroomstoring opttreedt.Wacht 3 minuten nadat de stroom terug is en zet dan de airconditioner weeeraan.
	De spanning is te hoog of laag.Controler of de stroomonderbreker geactiveerd is.
	De airconditioner is automatisch uitgeschakeld op een vooraf ingestelde tijd.Zet de airconditioner aan.
	Deinstalling van de batterij in de afstandsbediening is Niet correct.Controler of de batterijen correct in de afstandsbediening geplaatst+zijn.Vervang, als de batterijen correct geplaatst+zijn, maar de airconditioner het nogsteeds Niet doet, de batterijen en probeer opnieuw.
Symptomen Moge	ijke oorzaken en oplossingen
De airconditionerISTAast geen koellelucht.	De lucht circuleert nicht correct.Controleer of er geen gordijnen, luiken of meubelstukken de voorzijde van de airconditioner blokkeren.
	De luchtfilter is vies.Reinig de luchtfilter een keer in de 2 weken.Zie 'Reinig de luchtfilter' voor meer informatie.
	De kamertemperatuur is te hoog.In de zomer kan het eenige tijd duren voordat de lucht binnen—helemaal gekoeld is. Selecteer in dit geval de Jet Mode om de lucht binnen snel af te koelen.
	De koude lucht verlaat de kamer.Zorg ervoor dat de koude lucht Niet via de ventilatiepunteren in de kamerwegstroomt.
	De gewenste temperatuur is hoger dan de huidige temperatuur.Stel de gewenste temperatuur op een lageriveau in dan de huidige temperatuur.
	Er is een verwarmingsbron in de buurt.Vermijd het gebruik van warmtegeneratoren, zoals elektrische ovensof gasbranders, terwijl de airconditioner in bedrijf is.
	De ventilatiemodus is geselecteer.Dijdens de ventilatiemodus blaat de airconditioner lucht zonder dat de binnenlucht gekoeld of verwarmd worden.Verander de bedrijfsmodus maar de koelmodus.
	De buitentemperatuur is te hoog.Het koelende effect kan onvoldoende zich.
De ventilatiesnelheidkan Niet wordenaangepast.	De Straalmodus of Automatische Werkingmodus is geselecteer.D In sommige bedrijfsmodi kutn u de ventilatiesnelheid Niet aanpassen.Selecteer een bedrijfsmodus waarbij u de ventilatiesnelheid kutn aanpassen.
De temperatuur kan Niet wordenaangepast.	De Ventilatiemodus of Jet Mode is geselecteer.D In sommige bedrijfsmodi kutn u de temperatuur Niet aanpassen SELECTeer een bedrijfsmodus waarbij u de temperatuur kutn aanpassen.
De airconditionerstoaptijdens hetbedrijf.	De airconditioner is plotselinguitgeschakeld.De timerfunctie kan agelopen zich, waardoor de unit wordenuitgeschakeld.Controler de instellengen van de timer.Er is een stroomstoring opgetredenijdens het bedrijf.Wacht totdat de stroom werk terug is. Indien de Automatische herstartfunctieingschakeld is, za delunit enkele minuten nadat de stroom terug is verdageraan met het LASTste bedrijf.
Symptomen Mogel	ijke oorzaken en oplossingen
De unit binnen werkt nog, zelfs als de stroom uitgeschakeld is.	De Automatische reinigingsfunctie is in gebruik.Laat de Automatische reinigingsfunctie doorwerken,,ondat het achtergebleven vocht in de unit binnen verwijdert. Als u deze functie Niet wilt,kunt u de unit uitschakelen.
De luchtafvoer op de unit binnen scheidt neveluit.	De gekoelde luchtuit de airconditioner producerert nevel.Als de kamertemperatuur afneamt,verdwijnt dit fenomeen.
Er lekt wateruit de unit buiten.	Bij het verwarmingsbedrijdfruppelt er wateruit de warmte-uitwisselaar.Dit symptome vereist het installereren van een afvoerpijp onder de opvangbak.Neem contact op met de installateur.
Er is lawaai of vibratie.	Er kan een klikkend geluid gehoor worden als de unit start of stopt,vanwege een beweging van de terugslagklep.Krakend geluid: De plastic delen van de unit binnen kraken als ze uitzetten of krimpen vanwege temperatuurveranderingen.Stromend of Blazend geluid: Dit is het stromen van de koelvloeistof in de airconditioner.Dit zijn normale symptomen. Het geluid zal stoppen.
De unit binnen geeft een geur af.	Geuren (zoals sigarettenrook) kunnen geabsorbeerd worden door de unit binnen en via de luchtstroom worden afgegeven.Als de geur Niet verwijdnt, moet u de filter reinigen. Neem als dit Niet werkt contact op met het servicecentrum om uw warmtewisselaar te reinigen.
De airconditioner blaat geen warmelucht.	Wanner de verwarmingsmodus start, is de klep bijna gesloten en komt er geen luchtuit,zelfs als de unit buiten in bedrijf.Dit is een normal symptom. Wacht totdat de unit voldoende warme luchtheeft gegeneerd om door de unit binnen te worden uitgeblazen.
	De unit buten staat in de ontdoolingsmodus.In de Verwarmingsmodus vomrt er zich ijs op de spelelen, wanner de temperatuur buiten daalt. Deze functie verwijdert een laag ijs op de spelen enzou in circa 15 minuten kaart moeten+zijn.
	De buitentemperatuur is te laag.Het verwarmende effect kan onvoldoende+zijn.
Uw huishoudtoestel en smartphone zich Niet verbonden met het WiFi-network.	Het WiFi-wachtwoord waarmee u verbinding probeert te make is onjuist. • Zoek het WiFi-network waarmee uw smartphone verbonden is en verwijder het, registreer daarna uw toestel op LG ThinQ.
	Mobiele gegevens voor uw smartphone is ingeschakeld. • Schakel Mobiele gegevensuit op uw smartphone en registreer het toestel via het WiFi-network.
	De naam van het draadloze network (SSID) is foufief ingesteld. • De draadloze netwerknaam (SSID)要去 een combinatie+zijn van Engelse letters en nummers. (Gebruik geen speciale tekens.)
	De freiestie van de router is Niet 2.4 GHz. • Enkel een freiestie van de router van 2.4 GHz worden ondersteund. Stel de draadloze router in op 2.4 GHz en verbind het toestel met de draadloze router. Raadpleeg uw internetprovider of de fabrikant van de router om de freiestie van de router te controlleden.
	De afstand:tussen het toestel en de router is te groot. • Als de afstand:tussen het toestel en de router te groot is kan het signalaal zwak zich en worden de verbinding möglich onjuist geconfigureerd. Verplaats de router zodat deze zich dichter bij het toestel bevindt.

OPMERKING

• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

Memo

Het uitschakelen van de functie Auto Restart

1 Open het voorpaneel (Type 2) of de horizontale klep (Type 1). 2 Houd de knop ON/OFF gedurende 6 seconden ingedrukt, waarna het apparaat twee geluidssignalen zal laten horen en het lampje twee keer vier keer zal knipperen. - Om de functie opnieuw te activeren, houdt u de knop ON/OFF gedurende 6 seconden ingedrukt. Het apparaat zal twee geluidssignalen laten horen en het lampje zal vier keer knipperen.

Type 1

Type 2

OPMERKING

Gebruik van de functie voor de richting van de luchtstroom

1 Verwijder het batterijklepje.

2 Plaats nieuwe batterijen en zorg ervoor dat de + en - aansluitingen correct zijn geplaatst.

Montage van de afstandsbedieninghouder (optioneel)

Luchtfilter Luchtinlaat 3 Afstandsbediening 4 Luchtuitlaat Luchtdeflector (horizontale lamellen) Luchtdeflector (verticale lamellen) 7 Aan/uit-knop 8 Display 9 Signaalontvanger

Luchtinlaatventilator Luchtuitlaatventilator 3 Basisplaat 4 Voedingskabel 5 Afvoerslang 6 Koelmiddelleidinginstallatie

OPMERKING

• Het aantal indicatielampjes en hun locatie kan variëren afhankelijk van het model van de airconditioner.
• Afhankelijk van het modeltype kan deze functie verschillen.

Afstandsbediening

Plaatsen van de batterijen

1 Schakel het apparaat in.

2 Druk herhaaldelijk op de MODE-knop om de automatische modus te selecteren.

Op het display wordt weergegeven.

3 Druk op de knop of om de gewenste temperatuur in te stellen. 4 Druk op de FAN SPEED-knop om de ventilatorsnelheid aan te passen.

Automatische omschakelingsmodus

Model met gesplitst type

Deze modus verandert automatisch de modus om de ingestelde temperatuur van ± 2°C te behouden.

1 Schakel het apparaat in. 2 Druk herhaaldelijk op de MODE-knop om de automatische omschakelingsmodus te selecteren.

Wordt op het display weergegeven.

3 Druk op de knop of om de gewenste temperatuur in te stellen. 4 Druk op de FAN SPEED-knop om de ventilatorsnelheid aan te passen.

Ontvochtigingsmodus

Deze modus verwijdert overtollig vocht in zeer vochtige omgevingen of tijdens het regenseizoen, waardoor schimmelvorming wordt voorkomen. De modus regelt de kamertemperatuur en de ventilatorsnelheid om het optimale vochtigheidsniveau te behouden.

1 Schakel het apparaat in.

1 Schakel het apparaat in.

2 Druk herhaaldelijk op de MODE-knop om de ventilatiemodus te selecteren.

Wordt op het display weergegeven.

3 Druk op de FAN SPEED-knop om de ventilatorsnelheid aan te passen.

OPMERKING

Als het product in de ventilatormodus werkt, wordt op het display van de binnenunit weergegeven

Gebruik van de straalmodus

Snelle verandering van de kamertemperatuur

De straalfunctie maakt het mogelijk om in de zomer de lucht in de kamer snel te koelen of in de winter snel te verwarmen.

• De straalmodus is beschikbaar in combinatie met de koel-, verwarmings- en ontvochtigingsmodus.

1. Schakel het apparaat in. 2. Druk herhaaldelijk op de MODE-knop om de gewenste modus te selecteren. 3. Druk op de JET MODE-knop.

Wordt weergegeven op het display.

OPMERKING

• Bij sommige modellen is de straalverwarmingsmodus niet beschikbaar. In de straalkoelmodus wordt gedurende 30 minuten een krachtige luchtstroom uitgeblazen.
• Na 30 minuten wordt de omgevingstemperatuur op 18°C gehouden. Als u de temperatuur wilt wijzigen, drukt u op de knop of stelt u de gewenste temperatuur in. In de straalverwarmingsmodus wordt gedurende 30 minuten een krachtige luchtstroom uitgeblazen.
• Na 30 minuten wordt de omgevingstemperatuur op 30°C gehouden. Als u de temperatuur wilt wijzigen, drukt u op de knop of stelt u de gewenste temperatuur in.
• Op het display van de afstandsbediening kan deze functie anders werken.

Gebruik van de ventilatorsnelheidsfunctie

Regeling van de ventilatorsnelheid

1. Schakel het apparaat in.

2. Druk herhaaldelijk op de knop
