Márka	Black & Decker
Modell	BDMOW1400
Termék típusa	Hálózati elektromos fűnyíró
Tápellátás feszültsége	230 V AC
Felvett teljesítmény	1400 W
Üresjárati fordulatszám	3500 min⁻¹
Vágási szélesség	34 cm
Vágási magasság állítása	6 pozíció, 20-70 mm
Súly	14,37 kg
Hangnyomásszint (LpA)	82 dB(A) (K=2,1 dB(A))
Hangteljesítményszint (LwA)	95 dB(A) (K=1,3 dB(A))
Kéz-kar vibráció	2,5 m/s² (K=1,5 m/s²)
Kés típusa	Szárnyas kés, A6320 típus
Fűgyűjtő kosár	Rugalmas kosár vázkerettel, kapacitás nincs megadva
Fogantyú	Felső és alsó fogantyú, EasySteer rendszer
Kettős szigetelés	Igen, földelő vezeték nem szükséges
Biztonsági berendezés	Kettős be/ki kapcsoló, újraindulás elleni védelem
Garancia	24 hónap
Karbantartás	Rendszeres tisztítás, a kés élezése és kiegyensúlyozása
Gyártás országa	Nincs megadva

Gyakran ismételt kérdések - BDMOW1400 BLACK & DECKER

Mit tegyek, ha a fűnyíró nem indul?

Először ellenőrizze, hogy a fűnyíró egy működő konnektorhoz van-e csatlakoztatva. Ha az áramköri biztosíték kiégett, cserélje ki. Ha a tápkábel vagy a kapcsoló sérült, cseréltesse ki egy Black & Decker márkaszervizzel. Ha a fű túl magas, növelje a vágási magasságot, és helyezze át a gépet egy rövidebb területre az indításhoz.

Hogyan állítsam be a vágási magasságot?

Húzza el a magasságállító kart (12) a gép testétől távolítva. Hátrafelé mozgatva csökkenti a magasságot, előre mozgatva növeli. 6 pozíció áll rendelkezésre. A magasság a fűnyíró oldalán lévő jelzőn (11) látható.

Hogyan tisztítsam a fűnyírót?

Kapcsolja ki és húzza ki a fűnyírót, várja meg, amíg a kés teljesen leáll. Nedves ruhával és enyhe szappannal tisztítsa. Használjon kaparót a fű eltávolításához a ház alól. Ne használjon súroló hatású vagy oldószer alapú tisztítószereket.

Hogyan távolítsam el és szereljem fel a kést?

Húzza ki a fűnyírót, és várja meg, amíg a kés megáll. Fektesse a fűnyírót az oldalára. Használjon egy darab fát a kés rögzítéséhez. Egy 13 mm-es kulccsal lazítsa meg a csavart az óramutató járásával ellentétes irányba. Felszereléshez helyezze a kést a felirattal kifelé, kézzel húzza meg, majd a kulccsal az óramutató járásával megegyező irányba. Mindig viseljen kesztyűt.

Hogyan élezzem a kést?

Távolítsa el a kést, és rögzítse satuval. Használjon finomszemcsés reszelőt vagy fenőkövet, megtartva az eredeti szöget. Reszelje meg mindkét oldalt az egyensúly megőrzéséhez. Ellenőrizze az egyensúlyt úgy, hogy a kést egy vízszintes szögre helyezi: ha az egyik oldal leesik, reszelje azt tovább.

Mit tegyek, ha a fűnyíró rendellenesen vibrál?

Engedje el a kapcsolót, várja meg a kés megállását. Vizsgálja meg a kést: lehet kiegyensúlyozatlan, tompa vagy sérült. Ellenőrizze a kés csavarjának meghúzását is. A további részletekért olvassa el a használati útmutató hibaelhárítási részét.

Hogyan használjam az EasySteer rendszert?

Az EasySteer rendszer lehetővé teszi a fűnyíró könnyű elfordítását. Nyomja meg a fogantyún lévő elfordításvezérlő gombot, hogy a fűnyírót balra vagy jobbra fordítsa erőfeszítés nélkül. Ez javítja a manőverezhetőséget a kertben.

Milyen biztonsági óvintézkedéseket kell betartani?

Mindig viseljen zárt cipőt és hosszú nadrágot. Használjon védőszemüveget és szükség esetén porvédő maszkot. Soha ne nyírjon esőben vagy nedves füvön. Tartsa távol a gyerekeket és állatokat a nyírási területtől. Karbantartás előtt mindig húzza ki a csatlakozót.

Hogyan tároljam a fűnyírót?

Hagyja kihűlni a gépet tárolás előtt. Száraz helyen, gyermekektől elzárva tárolja. Húzza ki a kábelt, és tekerje fel anélkül, hogy meghajlítaná. Tárolás előtt tisztítsa meg a korrózió elkerülése érdekében.

Mit tegyek, ha fű torlódik a gép alatt?

Állítsa le a fűnyírót, húzza ki, és várja meg a kés teljes megállását. Döntse meg a fűnyírót (soha ne a karburátor oldala felé benzinmotor esetén, itt elektromos), és távolítsa el a felgyülemlett füvet. Viseljen vastag kesztyűt a vágások elkerülése érdekében.

HASZNÁLATI ÚTMUTATÓ BDMOW1400 BLACK & DECKER

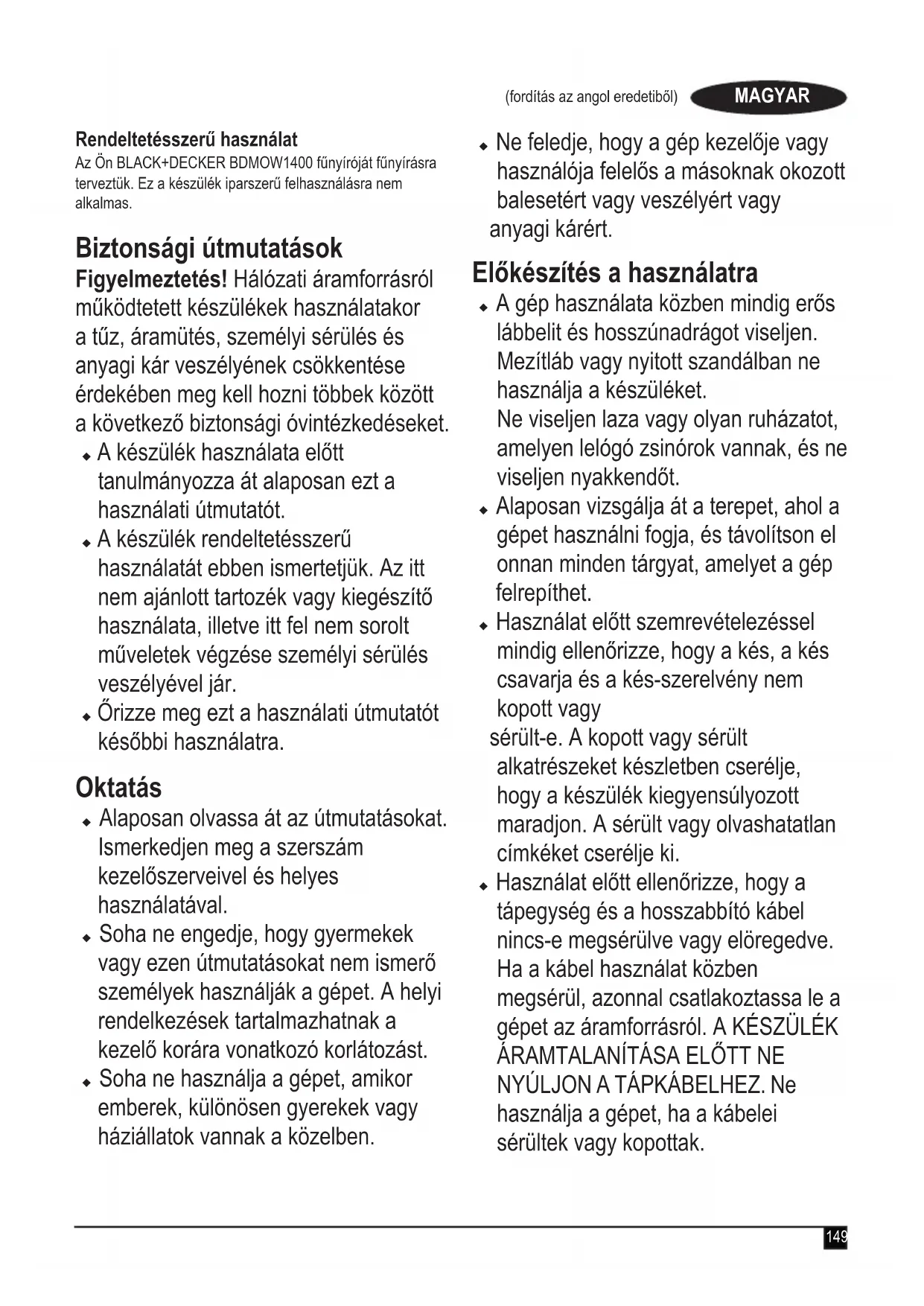

Rendeltetésszerű használat

Az Ön BLACK+DECKER BDMOW1400 fünyíróját fünyírásra terveztük. Ez a készülék iparszerű felhasználásra nem alkalmas.

Biztonsági útmutatások

Figyelmeztetés! Hálózati áramforrásról működtetett készülékek használatakor a tűz, áramütés, személyi sérülés és anyagi kár veszélyének csökkentése érdekében meg kell hozni többek között a következő biztonsági óvintézkedéseket.

• A készülék használata előtt tanulmányozza át alaposan ezt a használati útmutatót.
• A készülék rendeltetésszerű használatát ebben ismertetjük. Az itt nem ajánlott tartozék vagy kiegészítő használata, illetve itt fel nem sorolt műveletek végzése személyi sérülés veszélyével jár.
• Örizze meg ezt a használati útmutatót későbbi használatra.

Oktatás

• Alaposan olvassa át az útmutatásokat. Ismerkedjen meg a szerszám kezelőszerveivel és helyes használatával.
• Soha ne engedje, hogy gyermekek vagy ezen útmutatásokat nem ismerő személyek használják a gépet. A helyi rendelkezések tartalmazhatnak a kezelő korára vonatkozó korlátozást.
• Soha ne használja a gépet, amikor emberek, különösen gyerekek vagy háziállatok vannak a közelben.

- Ne feledje, hogy a gép kezelője vagy használója felelős a másoknak okozott balesetért vagy veszélyért vagy anyagi kárért.

Előkészítés a használatra

• A gép használata közben mindig erős lábbelit és hosszúnadrágot viseljen. Mezítláb vagy nyitott szandálban ne használja a készüléket.
  Ne viseljen laza vagy olyan ruházatot, amelyen lelógó zsinórok vannak, és ne viseljen nyakkendőt.
• Alaposan vizsgálja át a terepet, ahol a gépet használni fogja, és távolítson el onnan minden tárgyat, amelyet a gép felrepíthet.
• Használat előtt szemrevételezéssel mindig ellenőrizze, hogy a kés, a kés csavarja és a kés-szerelvény nem kopott vagy sérült-e. A kopott vagy sérült alkatrészeket készletben cserélje, hogy a készülék kiegyensúlyozott maradjon. A sérült vagy olvashatatlan címkéket cserélje ki.

• Használat előtt ellenőrizze, hogy a tápegység és a hosszabbító kábel nincs-e megsérülve vagy elöregedve. Ha a kábel használat közben megsérül, azonnal csatlakoztassa le a gépet az áramforrásról. A KÉSZÜLÉK ÁRAMTALANÍTÁSA ELŐTT NE NYÚLJON A TÁPKÁBELHEZ. Ne használja a gépet, ha a kábelei sérültek vagy kopottak.

• A szerszám használatakor viseljen biztonsági szemüveget vagy védőszemüveget.
  Viseljen arcmaszkot vagy porvédő maszkot, amikor poros környezetben dolgozik a készülékkel. Amikor kellemetlenül magas a zajszint, viseljen hallásvédőt.

• Áramütés ellen védekezzen. Ügyeljen arra, hogy a teste ne érintkezzék földelt felületekkel (például drótkerítéssel, lámpaoszloppal stb.).

A szerszám kezelése

• Soha ne használja a gépet sérült védőburkolattal vagy biztonsági eszközök, például terelőlap és/vagy fűgyűjtő nélkül.
  Csak nappali fény vagy jó mesterséges világítás mellett használja.
• Esőtől védje. Nedves, párás környezetben ne használja. Lehetőleg ne használja nedves füvön.
• Biztosan álljon a lábán, különösen lejtön. Ne feledje, hogy a frissen vágott fű nedves és csúszós. Ne dolgozzon meredek lejtön.
• Lejtön keresztirányban haladva végezze a munkát, nem pedig fel-le irányban. Legyen különösen óvatos, amikor lejtön irányt változtat.
• Túl meredek lejtön ne nyírjon füvet.

• Mindig sétáló tempóban és nem futva használja a készüléket. Ne húzza önmaga felé, és ne hátráljon, amikor dolgozik vele.

• Kapcsolja be a gépet az útmutatások szerint, és lábát tartsa távol a késtől.

• Ne indítsa a gépet, amikor a kidobónyílás előtt áll.
• Bekapcsoláskor ne döntse a készüléket, kivéve, amikor az indításhoz dönteni kell. Az esetben csak annyira döntse, amennyire feltétlenül szükséges, és csak a kezelőtől távolabbi részét emelje meg. Ügyeljen arra, hogy mindkét keze a helyes kezelési helyzetben legyen, mielőtt leteszi a készüléket a talajra.
• Kapcsolja ki a gépet, és várja meg a kés-szerelvény leállását, amikor dönteni kell a készüléket szállítás céljára, amikor nem füves területen megy át, és amikor egyik lenyírandó területről a másikra viszi.
• Ne emelje és ne vigye a gépet, amíg a kés teljesen le nem állt.
• Kezét és lábát tartsa távol a késtöl.
• Ne tegye a kezét és lábát forgó alkatrészekhez közel.
• A kidobónyílásoktól mindig maradjon távol.

• Kapcsolja ki, húzza ki a dugaszát, és győződjön meg arról, hogy minden mozgó alkatrész leállt, mielőtt felügyelet nélkül hagyja a gépet, vagy dugulást hárít el. Miután idegen tárgyba ütközött a készüléke. vizsgálja át, nincs-e rajta sérülés, végezze el az esetleg szükséges javításokat, mielőtt újra beindítja és használja.

• Ha a készülék rendellenesen rázkódni kezd, vagy idegen tárgyba ütközik, kapcsolja ki, és húzza ki a dugaszát a konnektorból. Ellenőrizze, nincs-e rajta sérülés, cserélje ki vagy javítsa meg a sérült alkatrészeket, ellenőrizze, és húzza meg a kilazult alkatrészeket.

• Ügyeljen arra, hogy a hálózati kábelt tartsa távol a késtől. Mindig tudnia kell, merre helyezkedik el a tápkábel.
• A készülék kikapcsolásakor a motor néhány másodpercig még jár. Soha ne próbálja erőszakkal leállítani a vágókést.

Karbantartás és tárolás

• Használat előtt ellenőrizze, hogy nem sérült vagy hibás-e a készülék valamely alkatrésze.
  Győződjön meg arról, hogy az alkatrészek nem akadoznak, nincsenek eltörve, a védőburkolatok és kapcsolók nem sérültek, és nem áll fenn olyan körülmény, amely befolyásolhatja a készülék működését. Gondoskodjon arról, hogy a készülék megfelelően működjön és ellássa rendeltetését. Soha ne használja, ha valamelyik védőeszköz vagy burkolat sérült, vagy nincs a helyére szerelve. Ne használja a készüléket, ha bármelyik alkatrésze sérült vagy meghibásodott. Ne használja akkor sem, ha a kapcsolója nem működőképes. A sérült vagy hibás alkatrészt márkaszervizzel javíttassa meg vagy cseréltesse ki.

• Gyakran ellenőrizze, nem sérült-e a kábel. Ha sérült, a veszély megelőzése érdekében cseréltesse ki vagy javíttassa meg szakképzett személlyel. Rendszeresen ellenőrizze a hosszabbító kábelt. Ha sérült, azonnal cserélje ki.

• Ügyeljen arra, hogy az anyák és csavarok mindig meg legyenek húzva, hogy biztonságosan működjön a készülék.
• Ellenőrizze, nem kopott vagy sérült-e a fügyűjtő, és szükség esetén cserélje ki. A fügyűjtő nélkül soha ne használja a készüléket.
• A beállításokat óvatosan végezze, hogy az ujjai nehogy a mozgó kések és a fix alkatrészek közé szoruljanak.
• A kések szervizelésénél tartsa szem előtt, hogy ha az áramforrás ki van kapcsolva, a kések még mozoghatnak.
• A használaton kívüli készüléket száraz helyen tárolja. Ügyeljen arra, hogy gyermekek ne férhessenek hozzá a tárolt készülékhez.
• Tárolás előtt mindig hagyja lehűlni a gépet.
  ♦ Gondoskodjon arról, hogy a vágókéseket mindig a megfelelő típusúakra cserélje.
• Csak a BLACK+DECKER által ajánlott alkatrészeket és tartozékokat használjon fel.

További biztonsági előírások fünyírókhoz

- Mindig a gép áramfelvételéhez megfelelő hosszabbító kábelt használjon (lásd a műszaki adatoknál). A szabadban végzett munkánál kültéri használatra alkalmas és arra utaló jelöléssel ellátott hosszabbító kábelt vegyen igénybe. Legfeljebb 30 m hosszú és 1,5 mm2 keresztmetszetű HO5VV-F hosszabbító kábel még teljesítményveszteség nélkül használható.

Használat előtt ellenőrizze, nem sérült, kopott vagy elöregedett-e a hosszabbító kábel. Ha sérült vagy hibás, cserélje ki. Kábeldob használata esetén mindig teljesen tekerje le a kábelt.

• Ne szállítsa a gépet, amikor az erőforrás működésben van.
• Használat közben mindig erősen tartsa a fogantyúkat.
• Ha bármikor dönteni szükséges a fűnyírót, ügyeljen arra, hogy mindkét keze működtetési helyzetben maradjon a döntés közben. Mindkét kezét ebben a helyzetben tartsa mindaddig, amíg a fűnyíró vissza nem áll nyugalmi helyzetébe a talajon.
• A fünyíró használat közben soha ne viseljen rádiót vagy fülhallgatót.

• Soha ne próbálja a kerékmagasságot állítani, amíg a motor jár, vagy amíg a biztonsági kulcs a kapcsolóházban van.

• Ha leáll a fűnyíró, várja meg a kés leállását, mielőtt dugulást hárít el, vagy kivesz valamit a késház alól.

• Kezét és lábát tartsa távol a vágási területtől.
• Tartsa élesen a késeket. A vágókéshez mindig csak védőkesztyűben érjen hozzá.
• Ha fügyűjtőt használ, gyakran ellenőrizze, nincs-e rajta kopás. Ha túlságosan megkopott, a biztonság érdekében cserélje ki új fügyűjtőre.
• Rendkívül körültekintő legyen, amikor megfordítja vagy önmaga felé húzza a készüléket.
• Kezét és lábát ne tegye a fünyíró közelébe vagy alája. A kidobónyílást mindig kerülje ki.
• Tisztítsa meg a terepen, amelyen használni fogja a készüléket az olyan tárgyaktól mint ködarabok, botok, drót, játékok, csontok stb., amelyeket felrepíthet a kés.
  A kés által felrepített tárgyak súlyos személyi sérülést okozhatnak. Amikor a motor jár, a nyél mögött álljon.
• Mezítláb vagy szandálban ne használja a készüléket. Mindig megfelelő lábbelit viseljen.
• Ne húzza hátrafelé, ha nem feltétlenül szükséges. Hátrafelé mozgás előtt és közben mindig nézzen lefelé és hátrafelé.
• A kidobott hulladékot ne irányítsa senki felé. Ne dobja ki a hulladékot falhoz vagy egyéb akadályhoz.

A kidobott anyag gellert kaphat, és visszapattanhat a kezelő felé. Kavicsos területeken áthaladva az indítófogantyú elengedésével kapcsolja ki a fűnyírót, és állítsa le a vágókést.

• Ne használja a teljes fügyűjtő, kidobóvédő, hátsó védőburkolat vagy más védőeszköz nélkül. Rendszeresen ellenőrizze, hogy a védőburkolatok és a biztonsági védőeszközök jó állapotban vannak-e, megfelelően fognak-e működni és feladatukat el tudják-e ellátni. A készülék további használata előtt cserélje ki a sérült védőburkolatot vagy más sérült védőeszközt.
• Járó fűnyírót soha ne hagyjon felügyelet nélkül.
• A leállító rúd elengedésével mindig állítsa le a motort, majd várja meg a vágópenge teljes leállását, azután pedig vegye ki a biztonsági kulcsot, mielőtt a fűnyírót tisztítja, leveszi róla a fűgyűjtőt, a kidobó nyílás védőlemezéről az eltömődést eltávolítja, amikor magára hagyja a fűnyírót, vagy mielőtt beállítást, javítást vagy átvizsgálást végez rajta.
• A fünyírót csak nappali fénynél vagy megfelelő mesterséges megvilágításnál használja, ahol a vágópenge útjába eső tárgyak könnyen észrevehetők.
• Alkohol vagy gyógyszer hatása alatt, betegen vagy fáradtan ne használja a fünyírót.

Legyen mindig éber, figyeljen arra, amit tesz, és használja a józan eszét.

• Kerülje a veszélyes környezeteket. Nyirkos vagy vizes füvön és esőben soha ne használja a fűnyírót. Mindig biztonságosan álljon a talajon, soha ne fusson.
  Ha a fünyíró rendellenesen rázkódni kezd, engedje el az üzemi kapcsolót, várja meg a vágópenge leállását, vegye ki a biztonsági kulcsot, majd azonnal keresse meg a rázkódás okát. A rázkódás általában hibára figyelmeztet, a hibaelhárítási útmutatóban kaphat tanácsot arról, mit tegyen rendellenes rázkódás esetén.
• A fünyíró használata közben mindig viseljen megfelelő szemvédő eszközt és légzésvédőt.
• Az ehhez a készülékhez nem ajánlott tartozék vagy kiegészítő használata veszélyes lehet. Csak a BLACK+DECKER által jóváhagyott tartozékokat használjon.
• A fünyíró használata közben ne nyúljon ki túl messzire. A fünyíró használata közben mindig megfelelően támassza meg a lábát, és tartsa magát egyensúlyban.
• Lejtön keresztirányban haladva nyírjon füvet, soha nem fel-le irányban. Legyen különösen óvatos, amikor lejtön irányt változtat.
• Figyeljen a gödrökre, kerékvágásokra, hepehupákra, kövekre és más rejtett tárgyakra. Egyenetlen talajon ezekben megcsúszhat, eleshet és balesetet szenvedhet.

A magas fü akadályokat rejthet.

♦ Nedves füvet ne nyírjon, és túl meredek lejtön egyáltalán ne is nyírjon füvet. Ha nem elég jól támasztja meg a lábát, megcsúszhat, eleshet és balesetet szenvedhet.
- Szakadék, árok vagy töltés mellett ne nyírjon füvet.
Ilyen helyeken elveszítheti az egyensúlyát.
- Tárolás előtt mindig hagyja lehűlni a gépet.

Kapcsolja ki a készüléket, húzza ki a dugaszát a konnektorból, és várja meg a mozgó alkatrészek teljes leállását, mielőtt a készüléket felügyelet nélkül hagyja, valamelyik alkatrészét cseréli, tisztítja vagy átvizsgálja, illetve dugulást szüntet meg. Miután idegen tárgyba ütközött a készüléke. Vizsgálja át, nincs-e rajta sérülés, végezze el az esetleg szükséges javításokat, mielőtt újra beindítja és használja.

Súlyozott effektív rezgésgyorsulás

A müszaki adatlapon és a megfelelőségi nyilatkozatban feltüntetett súlyozott effektív rezgésgyorsulási értékeket az EN50636 szabványnak megfelelően határoztuk meg, így azok felhasználhatók az egyes szerszámoknál mért értékek összehasonlítására is. A megadott érték felhasználható a súlyozott effektív rezgésgyorsulásnak való kitettség mértékének előzetes becsléséhez.

Figyelmeztetés! A tényleges súlyozott effektív rezgésgyorsulási érték az elektromos szerszám használata során a használat módjától függően eltérhet a feltüntetett értéktől. A tényleges súlyozott effektív rezgésgyorsulás szintje az itt feltüntetett szint fölé is emelkedhet.

A 2002/44/EK irányelv által a szerszámmal rendszeresen dolgozók számára megkövetelt szükséges biztonsági intézkedések meghatározásához végzett, a súlyozott effektív rezgésgyorsulásnak való kitettség értékelésénél a napi kitettséget jelentő időn túl figyelembe kell venni a tényleges használat körülményeit, illetve azt, hogy a szerszámot hogyan használják, ideértve a munkafolyamat minden egyes részét, pl. azokat az időszakokat is, amikor a szerszám ki van kapcsolva vagy üresen jár.

Ne működtesse a készüléket, ha az rendellenesen rázkódik.

Mások biztonsága

Ezt a készüléket 8 éves és annál idősebb gyermekek, illetve csökkent fizikai, érzékelő vagy mentális képességű, illetve tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett használhatják, vagy ha megtanították őket a készülék biztonságos használatára, és megértették az azzal járó veszélyeket.
♦ Gyermekek nem játszhatnak a készülékkel. Tisztítását és felhasználói karbantartását gyerekek nem végezhetik felügyelet nélkül.

Maradványkockázatok

A készülék használata további, a biztonsági figyelmeztetések között esetleg fel nem sorolt maradványkockázatokkal is járhat. Ezek a kockázatok származhatnak a készülék nem rendeltetésszerű vagy túl hosszú ideig tartó használata okozhatja. Bizonyos kockázatok a vonatkozó biztonsági előírások betartása és a védőeszközök használata ellenére sem kerülhetők el. Ezek a következők lehetnek:

• mozgó alkatrészek érintése miatti sérülések;
  ♦ felforrósodott alkatrészek érintése miatti sérülések;
• alkatrészek vagy tartozékok cseréje közben bekövetkező sérülések;
• a készülék túl hosszú idejű használata miatti sérülések - ha hosszú ideig használja, rendszeresen iktasson be szüneteket.
• halláskárosodás;
• a használat közben keletkező por belégzése miatti egészségkárosodás, különös tekintettel a tölgy, bükk és rétegelt lemez anyagok esetén.
• Ha feltétlenül nedves helyen kell füvet nyírnia, alkalmazzon egy legfeljebb 30 mA-es maradékáram megszakítót (RCD).
  RCD használata mellett kisebb az áramütés veszélye.
• A készüléket soha ne vegye fel és ne hordozza, amíg a motor jár.

Figyelmeztető szimbólumok

A készüléken a dátumkóddal együtt a következő figyelmeztető címkék láthatók:

Figyelmeztetés! Használat előtt olvassa el a kézikönyvet.

Esőtől és egyéb nedvességtől védje a szerszámot.

Sérült kábel átvizsgálása előtt mindig húzza ki a dugaszát a konnektorból. Ügyeljen arra, hogy sérült kábellel ne használja a készüléket.

Óvatosan bánjon az éles vágó- késekkel.

Óvakodjon a repülő tárgyaktól. A nézelődőket tartsa távol a vágási területtől.

A tápkábelt tartsa távol a vágókésektöl.

A vágókések a készülék kikapcsolása után egy ideig még forognak.

Hangteljesítmény a 2000/14/EK irányelv szerint garantálva.

Elektromos biztonság

Figyelmeztetés! Ez a szerszám kettős szigetelésű; ezért nincs szükség földelésre. Mindig ellenőrizze, hogy az áramforrás megfelel-e az adattáblán feltüntetett feszültségnek.

• Ha a hálózati kábel sérült, cseréltesse ki a gyártóval vagy egyik megbízott BLACK+DECKER szakszervizzel a veszély elkerülése érdekében.
• Az elektromos biztonság egy nagy érzékenységű 30 mA-es maradékáram megszakítóval (RCD) tovább fokozható.

Részegységek

Ez a készülék az alábbi részegységek némelyikét vagy mindegyikét tartalmazza:

1. Be- és kikapcsoló gomb
2. Komfort fogantyúk
3. Billenőkapcsolók
4. EasySteer forgatásvezérlő
5. EasySteer forgatásvezérlő kezelőgombjai
6. Felső nyél
7. Nyélrögzítő gombok
8. Alsó nyél
9. Hátsó fül
10. Hordfogantyúk
11. Vágásmagasság-jelző
12. Magasságállító kar
13. Fügyűjtő doboz
14. Fügyüjtő doboz fogantyúja

Összeszerelés

Figyelmeztetés! Összeszerelés előtt győződjön meg arról, hogy a készülék ki van kapcsolva, és áramtalanítva van.

A fügyüjtő doboz felszerelése (A, B, C, D és E ábra)

Használat előtt fel kell szerelni az 5 részből álló fügyűjtőt.

• Illessze a fogantyút (14) a fügyűjtő fedelébe (13a) (B ábra). Csak egy módon illeszthető be.
• Kapcsolja egymáshoz a fügyűjtő doboz 2 oldalát (13b) és (13c). Győződjön meg róla, hogy minden kapocs és pecek helyesen van eligazítva (C ábra).
• Igazítsa rá a fedelet (13a) az összeszerelt fügyűjtő dobozra. Ügyeljen arra, hogy a 10 vezető pecek egy vonalban legyen (D ábra).
• Az összeszerelt oldalakat illessze a fügyűjtő doboz aljára (13d). Ügyeljen arra, hogy a 4 vezető pecek egy vonalban legyen (E ábra).
  ◆ Nyomja egymáshoz a 2 részt. Egyenletes erővel nyomja a fügyűjtő doboz összes szélét, hogy a kapcsok egységes helyzetbe kerüljenek. Ellenőrizze, hogy minden kapocs biztonságosan rögzítődött-e.

Az alsó nyél felszerelése (F ábra)

• Az alsó nyél (8) végeit illessze be a készülék megfelelő furataiba.
  ◆ Nyomja lefelé a nyelet, ameddig lehetséges.
  ◆ A csavarokkal rögzítse a nyelet.

A felső nyél felszerelése (G ábra)

- Illessze a felső nyelet az alsó nyélbe a kezelőgombokkal (7), alátétekkel és csavarokkal, amint az ábra mutatja.

A motorkábel rögzítése (H ábra)

◆ A motorkábelt rögzíteni kell a kábelrögzítővel.
♦ Pattintson egy tartókapcsot (15) a kábel és az alsó nyél köré a kezelőgomb (7) alatt kb. 150 mm-rel.

A fügyüjtő doboz beillesztése (I ábra)

Emelje fel a fület (9), és tegye be a fügyűjtő dobozt (13) úgy, hogy a rovátkái (13f) a bütykökre (13g) kerüljenek.

Helyes kéztartás (J ábra)

Figyelmeztetés! A súlyos személyes sérülések kockázatának csökkentése érdekében:

MINDIG az ábrán látható helyes kéztartást alkalmazza.

Figyelmeztetés: A súlyos személyes sérülések kockázatának csökkentése érdekében:

MINDIG biztosan tartsa a készüléket, hirtelen reakcióra számítva.

A helyes kéztartás szerint egyik kezét a komfort fogantyúk (2) mindegyikén tartsa.

EasySteer (J1 ábra)

EasySteer innováció - Az innovatív dizájnos fogantyú könnyen mozgatható balról jobbra gombnyomással, ezért pontosan irányíthatja és manőverezheti a készüléket a kertjében.

Vágásmagasság beállítása (K ábra)

A vágás magassága a középső magasságállító szerkezettel állítható, 6 féle beállítás lehetséges.

• Húzza magasságállító kart (12) a készülék törzsétől távolodó irányba.
  ♦ Mozgassa a kart a készülék hátulja felé, ha csökkenteni szeretné a vágásmagasságot.
  ♦ Mozgassa a kart a készülék eleje felé, ha növelni szeretné a vágásmagasságot.
• Tolja a magasságállító kart a 6 beállítás egyikébe.

TARTSA SZEM ELÖTT: A vágás magassága látható a készülék oldalán elhelyezett vágásmagasság-jelzőn (11) (L ábra).

Be- és kikapcsolás (M. ábra)

Bekapcsolás

◆ Nyomja meg a be- és kikapcsoló gombot (1).
◆ Húzza a bal vagy a jobb billenőkapcsolót (3) a nyél felé.

Kikapcsolás

◆ Engedje el az üzemi kapcsolókat (3).

Figyelmeztetés! Soha ne próbálja a kapcsolót bekapcsolt helyzetben reteszelni.

Fünyírás (N1 és N2 ábra)

Javasoljuk, hogy a fünyírót a jelen fejezetben leírt módon használja

az optimális eredmények elérése és a hálózati kábel elvágásának

veszélyét csökkentendő.

◆ Helyezze a tápkábel köteget a pázsitra, a kiindulási pont közelébe (1-es számú helyzet az N1 ábrán).
♦ Kapcsolja be a fünyírót a fenti módon.
◆ Folytassa az N1 ábra szerint.
◆ Menjen az 1-es pontról a 2-es pontra.
Forduljon jobbra, és menjen tovább a 3-as pont felé. A kábelrendező rendszer az egyik oldalról a másikra átcsúszva gondoskodik arról, hogy a hosszabbító kábel távol maradjon a vágókéstől.
◆ Forduljon balra, és menjen tovább a 4-es pont felé.
◆ Ismételje a fenti eljárást szükség szerint.

Figyelmeztetés! Úgy ne közelítsen a kábel felé, ahogyan az N2 ábrán látható.

Szélvágáshoz (O, P ábra)

Szélvágásnál közvetlenül fal vagy kerítés széléig is lenyírhatja a füvet (O ábra).

Szélvágásnál pontosan lenyírhatja a füvet egészen a pázsit széléig (P ábra).

◆ A fünyíró párhuzamos legyen a pázsit szélével,
Majd tolja a készüléket a pázsit széle mentén. Ügyeljen arra,
hogy a fünyíró széle kevéssel a pázsit széle felett legyen (P ábra).

A kés eltávolítása (Q, R ábra)

Tartsa szem előtt: A BDMOW1400-as típus szárnyas vágókéssel működik, ami ezeket megkülönbözteti a fűnyírók korábbi szériáitól. Késtartozékok, cikkszám 34 cm A6320.

Figyelmeztetés! Várja meg a vágókés teljes leállását, és húzza ki a készülék dugaszát a konnektorból.

- Vágjon egy 305 mm hosszú 2x4-es fadarabot (16), ékelje ki vele a vágókést, hogy a karima rögzítőanyájának eltávolításakor ne mozdulhasson el.

◆ Fordítsa a készüléket az oldalára. Viseljen kesztyűt és megfelelő
szemvédő eszközt. Óvatosan bánjon az éles vágókéssel.
- A vágókés elfordulását megakadályozó fadarabot (16) úgy helyezze el, ahogyan a Q ábrán látható.
◆ 13 mm-es kulccsal (18) lazítsa meg és csavarja ki a vágókés csavarját az óramutató járásával ellentétes irányban.
- Húzza le a vágókést szigetelőjét (17), ahogyan az R ábra szemlélteti. Minden darabot vizsgáljon át, nem sérült-e, szükség esetén pedig cserélje ki.

Vágókés felszerelése (S ábra)

♦ Tegye a vágókés szigetelését (17) a tengelyre úgy hogy a vágókésen a felirat kifelé nézzen, majd tegye rá a vágókés csavarját (20) a tengelyre.
- Kézzel a lehető legerősebben húzza meg a vágókés csavarját.
- A vágókés elfordulását megakadályozó fadarabot (16) úgy helyezze el,
ahogyan az S ábrán látható.
◆ 13 mm-es kulccsal húzza meg a vágókés csavarját az óramutató járásának irányában.

Vágókés élezése

A legjobb fünyírási teljesítmény érdekében tartsa élesen a vágókést. Életlen vágókéssel nem lehet jól füvet nyírni.

A vágókés eltávolításakor, élezésekor és felszerelésekor viseljen megfelelő védőszemüveget. Normál körülmények között általában elég a vágókést egy fűnyírási szezonban kétszer megélezni.

A homok hamar eltompítja a vágókés élét. Ha homokos talajon nyír füvet, szükségessé válhat a kés gyakori élezése.

Tartsa szem előtt: A meghajlott vagy sérült vágókést azonnal cserélje ki.

A vágókés élezésekor:

◆ Gondoskodjon arról, hogy a vágókés kiegyensúlyozott maradjon.
◆ Az eredeti vágási szögben élezze a vágókést.
- A vágókés mindkét végén lévő vágóéleket élezze meg, és mindkét végéről ugyanannyi anyagot csiszoljon le.

Vágókés élezése satuban (T ábra)

• A vágókés leszerelése előtt bizonyosodjon meg arról, hogy a vágókés leállt.
  ♦ Vegye ki a vágókést a készülékből. Nézze át a vágókés le- és felszerelésére vonatkozó útmutatásokat.
  ◆ Fogja be a vágókést (17) egy satuba (21).
• Alkalmas védőszemüveget és védőkesztyűt viseljen, és vigyázzon, meg ne vágja magát.

MAGYAR

(fordítás az angol eredetiből)

Óvatosan reszelje a vágókés éleit egy finom reszelővel (22) vagy köszörűkövel, megtartva a vágóél eredeti vágási szögét. Ellenőrizze a vágókés kiegyensúlyozottságát. Nézze át a vágókés kiegyensúlyozására vonatkozó útmutatásokat.

◆ Tegye vissza a vágókést a fünyíróba, és húzza meg szorosan.

Vágókés kiegyensúlyozása (U ábra)

A vágókés (17) kiegyensúlyozottságát úgy ellenőrizze, hogy azt a központi furatával ráhelyezi egy, a satuba vízszintes irányban beszorított szegre vagy gömbölyű szárú csavarhúzóra. Ha a vágókés bármelyik vége lefelé fordul, reszelje a lefelé forduló végének éle mentén. A vágókés akkor van megfelelően kiegyensúlyozva, ha egyik vége sem fordul lefelé.

Kenés

Kenés nem szükséges. Ne olajozza a kerekeket. Műanyag felfekvő felületük nem igényel kenést.

Tisztítás

Kapcsolja ki a fünyírót, és hagyja leállni a vágókést. Csak enyhe szappanos vízzel megnedvesített ronggyal tisztítsa a készüléket. Takarítsa el a késház alján felgyülemlett fümaradványokat. Néhány használat után ellenőrizze, hogy minden szabadon hozzáférhető rögzítőelem meg van-e húzva.

Korrózió megelőzése

A mütrágyák és a kertekben használatos egyéb vegyszerek tartalmaznak olyan reagenseket, amelyek nagyon felgyorsítják a fémek korrózióját.

Ha olyan területen nyír füvet, ahol műtrágyát vagy más vegyi anyagokat használtak, a fűnyírót használat után azonnal meg kell tisztítani a következő módon:

Kapcsolja ki a fünyírót, és húzza ki a dugaszát a konnektorból. Nedves ronggyal törölje át a készülék minden szabadon hozzáférhető részét.

Karbantartás

Az Ön vezetékes/akkumulátoros BLACK+DECKER készülékét/szerszámát minimális karbantartás melletti hosszú távú használatra terveztük. A készülék folyamatos és kielégítő működése függ a megfelelő gondozástól és a rendszeres tisztítástól is.

Figyelmeztetés! Vezetékes/akkumulátoros szerszámok karbantartása előtt:

♦ Kapcsolja ki és áramtalanítsa a készüléket/szerszámot.
♦ Vagy pedig merítse le teljesen az akkumulátort, ha az a készülékkel/szerszámmal egybe van építve, majd ezután kapcsolja ki a készüléket.
◆ Tisztítás előtt húzza ki a töltő dugaszát a konnektorból.

Az Ön töltökészüléke a rendszeres tisztításon kívül más karbantartást nem igényel.

◆ Puha kefével vagy száraz ronggyal rendszeresen tisztítsa meg a szerszám és a töltő szellőzőréseit.
- Nedves ronggyal rendszeresen tisztítsa le a motorburkolatot. Ne használjon súrolószert vagy oldószer alapú tisztítószert.
- Tompa kaparóval rendszeresen kaparja ki a fümaradványokat és a szennyeződést a védőburkolat alól.

Hibaelhárítás

Ha úgy látja, hogy készüléke nem működik megfelelően, kövesse az alábbi útmutatásokat. Ha ez nem oldja meg a problémát, vegye fel a kapcsolatot a helyi BLACK+DECKER márkaszervizzel.

Figyelmeztetés! Mielőtt folytatná, a segédfogantyú elengedésével kapcsolja ki a fűnyírót, és várja meg a vágókés leállását.

Hiba Lehetséges ok	Lehetséges megoldás
A fünyíró nem indul be.	A tápkábel nincs bedugaszolva.	Dugaszolja a kábelt egy működő hálózati aljzatra.
	Kiolvadt a biztosíték.	Cserélje ki a biztosítékot. (Ha többször egymás után kiolvad, azonnal hagyja abba a készülék használatát, és juttassa el a fünyírót egy BLACK+DECKER szervizbe.
	A tápkábel vagy a kapcsoló sérült.	Megbízott BLACK+DECKER szervizzel cseréltesse ki a kábelt vagy a kapcsolót.
	Túl magas a fü. Növelje	a vágásmagasságot, és ott kezdjen nyími, ahol rövidebb a fü.
A készülék szaka-szosan működik.	A hőkioldó kapcsoló aktiválódott.	Hagyja a motort lehülni, és növelje a vágásmagasságot.
A készülék csipkézett felületet hagy maga után, vagy erőlködik a motor.	Túl alacsony a vágásmagasság.	Növelje a vágásmagasságot.
	Életlen a vágókés.	Cserélje ki a vágókést.
	A készülék alja eltömődött.	Ellenőrizze, és szükség esetén tisztítsa meg a készülék alját (mindig védőkesztyüben).
	Fordítva szerelték be a vágókést.	Szerelje be helyesen.

Környezetvédelem

Elkülönítve gyűjtendő. Ezzel a szimbólummal jelölt termékeket és akkumulátorokat tilos a normál háztartási hulladékba dobni.

A termékek és akkumulátorok tartalmaznak visszanyerhető vagy újrahasznosítható anyagokat, ami csökkenti a nyersanyagok iránti igényt. Kérjük, hogy a helyi előírásoknak megfelelően gondoskodjon az elektromos termékek és akkumulátorok újrahasznosításáról. További tájékoztatást a www.2helpU.com honlapon talál.

Műszaki adatok

		BDMOW1400 (1. típus)
Feszültség	V_AC	230
Felvett teljesítmény	W 1400
Üresjárati fordulatszám	min ^-1	3500
A magasság állítása	mm 20 - 70
Vágókés hossza	cm 34
Súly kg		14,37

Kézre/karra ható súlyozott effektív rezgésgyorsulás: = 2,5 m/s ^2 , toleranciafaktor (K) = 1,5 m/s ^2 .

Hangnyomásszint a kezelő fülénél: L_PA : 82 dB(A); K=2,1 dB(A) Hangteljesítményszint L_WA : 95 dB(A); K=1,3 dB(A)

CE megfelelőségi nyilatkozat GÉPEKRE VONATKOZÓ IRÁNYELV KÜLTÉRI ZAJRA VONATKOZÓ IRÁNYELV

CE

BDMOW1400 típusú fűnyíró

A Black & Decker kijelenti, hogy a „Műszaki adatok” cím alatt ismertetett termékek megfelelnek a következő irányelveknek és szabványoknak: EN60335-1:2012+A11:2014, EN60335-2-77:2010

2000/14/EK, Fünyíró, L < 50 cm, VI függelék, DEKRA Certification B.V. Meander 1051 / P.O. Box 5185 6825 MJ ARNHEM / 6802 ED ARNHEM, Hollandia.

Akusztikus teljesítményszint a 2000/14/EK irányelv szerint (12-es cikkely, III. függelék, L < 50cm) szerint: Mért hangteljesítményszint L_WA : 95 dB(A); K= 1,3 dB(A). garantált hangteljesítményszint L_WA : 96 dB(A).

Ezek a termékek megfelelnek a 2006/42/EK, 2014/30/EU, 2011/65/EU irányelveknek.

További tájékoztatásért forduljon a Black & Decker vállalathoz a következőkben megadott vagy a kézikönyv végén megtalálható elérhetőségeken.

Az aláírás tulajdonosa a műszaki adatok összeállításáért felelős személy; nyilatkozatát a Black & Decker vállalat nevében adja.

R. Laverick

Müszaki igazgató

A Black & Decker elhivatott a termékei minősége iránt, és a vásárlás dátumától számított 24 hónapos garanciát kínál. Ez a garancia határozat csak kiegészíti és semmi esetre sem befolyásolja hátrányosan az Ön törvényes jogait. A garancia az Európai Unió tagállamai területén, valamint az Európai Szabadkereskedelmi Társulás (EFTA) területén érvényes.

A garanciális igény meg kell, hogy feleljen a Black & Decker feltételeinek, a vásárlónak be kell mutatnia a vásárlás bizonyítékát az eladó vagy a megbízott szerviz felé. A Black & Decker 2 éves garanciájának feltételeit és a legközelebbi szerviz elérhetőségét megtalálja az interneten a www.2helpU.com honlapon, vagy megérdeklődheti a kézikönyvünkben megadott címen található Black & Decker képviselettől.

Kérjük, látogasson el a www.blackanddecker.co.uk weboldalunkra, és regisztrálja új Black & Decker termékét, hogy új termékeinkról és különleges ajánlatainkról naprakész információkkal láthassuk el.

Namjena

Vaša BLACK+DECKER BDMOW1400 kosilice trave projektirane su za košenje trave. Ovi su uređaji predviđeni isključivo za amatersku upotrebu.

Sigurnosne upute

HUNGARY ROTEL Kft. Központi Márkaszerviz Tel. [phone]

www.blackanddecker.hu Thököly út 17-19 Fax [phone]

[e-mail] BUDAPEST 1163

HUNGARY Inox Tel. [phone]

www.blackanddecker.hu Szolnoki út 27-29.

[e-mail] Kecskemét 6000

Serbia HAMMERCOM d.o.o. Tel. [phone]

www.blackanddecker.rs Valjevska 3 Fax [phone]

[e-mail] BEOGRAD 11000

België/Belgique/Luxembourg Stanley Black & Decker Belgium BVBA Tel. NL [phone]www.blackanddecker.be Egide Walschaertsstraat 16 Tel. FR [phone] [e-mail] 2800 Mechelen Fax. [phone]
Danmark Black & Decker [e-mail] 22 www.blackanddecker.dk2620 Albertslund
[e-mail]	Stanley Black & Decker Deutschland GmbhBlack & Decker Str. 40, D - 65510 Idstein	Tel.Fax	06126 21-006126 21-2980
Ελλάδα[e-mail]	Stanley Black & Decker (ΕΛΛΑΣ) Ε.Π.ΕΓΡΑΦΕΙΑ:Στράβωνος 7 & Βουλιαγμένης166 74 Γλυφάδα - Αθήνα	Τηλ.Φαξ	210-8981616210-8983570
SERVICE:	Ημερος Τόπος 2 -Χάνι Αδάμ193 00 Αστπρόπυργος - Αθήνα	Τηλ. ServiceΦαξ	210-8985208210-5597598
Españ[e-mail]	Stanley Black & Decker Ibérica, S.C.A.Parc de Negocis “Mas Blau”Edificio Muntadas, c/Bergadá, 1, Of. A608820 El Prat de Llobregat (Barcelona)	Tel.Fax	934 797 400934 797 419
Francewww.blackanddecker.fr	Black & Decker (France) S.A.S.5 allée des HêtresB.P. 3008469579 Limonest Cédex	Tel.Fax	04 72 20 39 2004 72 20 39 00
[e-mail]	ROFO AGGewerbezone Seeblick3213 Kleinbösingen	Tel.Fax	026-6749393026-6749394
[e-mail]	Stanley Black & Decker ItaliaVia Energypark 620871 Vimercante (MB)	Tel.Fax	039-9590200039-9590313Numero verde 800-213935
Nederlandwww.blackanddecker.nl [e-mail]	Stanley Black & Decker Netherlands BVHoltum Noordweg 35, 6121 RE BORNPostbus 83, 6120 AB BORN	Tel.Fax	[phone]+31 164 283 200
Norge	Black & Decker [e-mail] 4613, Nydalen0405 Oslo	www.blackanddecker.no
Ö[e-mail]	Stanley Black & Decker Austria GmbHOberlaaerstraße 248, A-1230 Wien	Tel.Fax	01 66116-001 66116-614
[e-mail]	Black & Decker Limited SARLQuinta da Fonte - Edificio Q55 D. DinizRua dos Malhões, 2 e 2A - Piso 2 Esquerdo2770 - 071 Paço de Arcos	Tel.Fax	214667500214667580
Suomi	Black & DeckerPL4700521, Helsinki	[e-mail]
Sverige	Black & Decker ABBox 94, 431 22 Mölndal	[e-mail]
Türkiyewww.blackanddecker.com.tr	KALE Hırdavat ve Makina A.Ş.Defterdar Mah. Savaklar Cad. No:15Edirnekapı / Eyüp / İstanbul 34050	Tel.Fax	0212 533 52 550212 533 10 05
United Kingdom &Republic Of [e-mail]	Black & Decker210 Bath RoadSlough, Berkshire SL1 3YD	Tel.Fax	01753 51123401753 512365
Middle East & [e-mail]	Black & DeckerP.O.Box - 17164Jebel Ali Free Zone (South), Dubai,UAE	Tel.Fax	[phone]+971 4 8863333
