MANUAL DE UTILIZADOR BDMOW1400 BLACK & DECKER

- Conserve este manual para futuras consultas.

Consejos

Utilização pretendida

Os cortadores de relva BLACK+DECKER BDMOW1400 foram concebidos para cortar relva. Estas ferramentas destinam-se apenas a utilização doméstica.

Instruções de segurança

Atenção! Quando utilizar aparelhos eléctricos, deve sempre cumprir medidas de segurança básicas, incluindo as seguintes, de modo a reduzir os riscos de incêndio, choque eléctrico e ferimentos pessoais.

• Leia cuidadosamente o manual completo antes de utilizar este aparelho.
• A utilização prevista para este aparelho está descrita no manual. A utilização de qualquer acessório ou a execução de qualquer operação com este aparelho que não esteja incluída no presente manual de instruções poderá representar um risco de ferimentos pessoais.
• Conserve este manual para referência futura.

Preparação

♦ Leias as instruções com atenção:
Familiarize-se com os controlos e a utilização adequada da máquina.
- Nunca deixe que crianças ou pessoas que não estejam familiarizadas com estas instruções utilizem a máquina. As normas locais podem restringir a idade do operador.
- Nunca utilize a máquina enquanto estiverem pessoas, em especial crianças, ou animais nas proximidades.

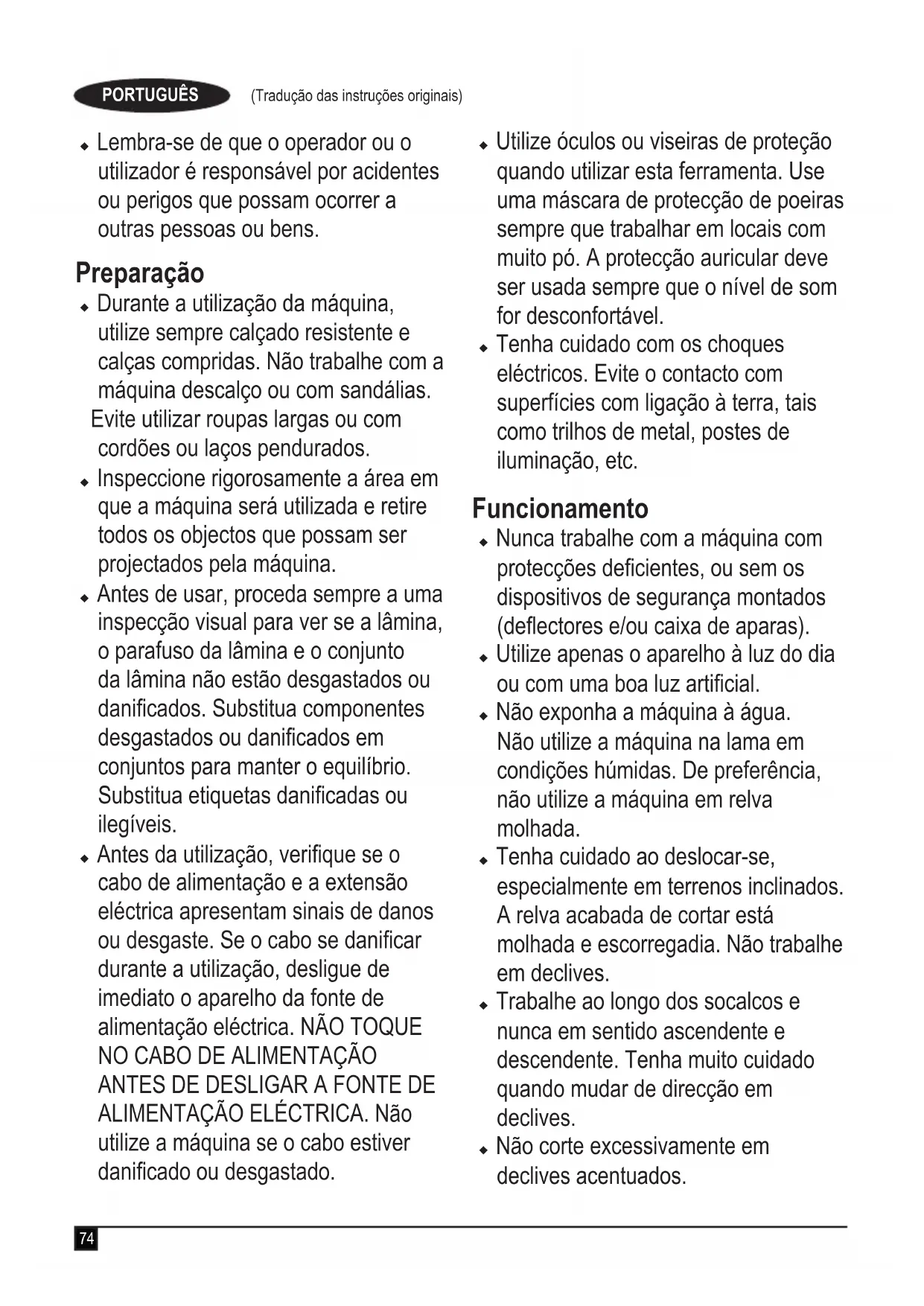

- Lembra-se de que o operador ou o utilizador é responsável por acidentes ou perigos que possam ocorrer a outras pessoas ou bens.

Preparação

• Durante a utilização da máquina, utilize sempre calçado resistente e calças compridas. Não trabalhe com a máquina descalço ou com sandálias. Evite utilizar roupas largas ou com cordões ou laços pendurados.
• Inspeccione rigorosamente a área em que a máquina será utilizada e retire todos os objectos que possam ser projectados pela máquina.
• Antes de usar, proceda sempre a uma inspecção visual para ver se a lâmina, o parafuso da lâmina e o conjunto da lâmina não estão desgastados ou danificados. Substitua componentes desgastados ou danificados em conjuntos para manter o equilíbrio. Substitua etiquetas danificadas ou ilegíveis.

• Antes da utilização, verifique se o cabo de alimentação e a extensão eléctrica apresentam sinais de danos ou desgaste. Se o cabo se danificar durante a utilização, desligue de imediato o aparelho da fonte de alimentação eléctrica. NÃO TOQUE NO CABO DE ALIMENTAÇÃO ANTES DE DESLIGAR A FONTE DE ALIMENTAÇÃO ELÉCTRICA. Não utilize a máquina se o cabo estiver danificado ou desgastado.

• Utilize óculos ou viseiras de proteção quando utilizar esta ferramenta. Use uma máscara de protecção de poeiras sempre que trabalhar em locais com muito pó. A protecção auricular deve ser usada sempre que o nível de som for desconfortável.

• Tenha cuidado com os choques eléctricos. Evite o contacto com superfícies com ligação à terra, tais como trilhos de metal, postes de iluminação, etc.

Funcionamento

• Nunca trabalhe com a máquina com protecções deficientes, ou sem os dispositivos de segurança montados (deflectores e/ou caixa de aparas).
• Utilize apenas o aparelho à luz do dia ou com uma boa luz artificial.
• Não exponha a máquina à água. Não utilize a máquina na lama em condições húmidas. De preferência, não utilize a máquina em relva molhada.
• Tenha cuidado ao deslocar-se, especialmente em terrenos inclinados. A relva acabada de cortar está molhada e escorregadia. Não trabalhe em declives.
• Trabalhe ao longo dos socialcos e nunca em sentido ascendente e descendente. Tenha muito cuidado quando mudar de direcção em declives.

• Não corte excessivamente em declives acentuados.

• Não corra quando utilizar a máquina. Não puxe a máquina na sua direcção nem ande para trás quando utilizar a máquina.

• Ligue a máquina de acordo com as instruções e com os seus pés bem afastados da lâmina.
• Não ligue o aparelho quando estiver à frente da abertura de descarga.
• Não incline a máquina quando a liga, excepto se tiver de ser inclinada para colocá-la em funcionamento.

Nesse caso, não incline a máquina mais do que o absolutamente necessário e apenas quando a peça estiver distante do operador.

Ambas as mãos devem estar devidamente posicionadas para manejar a máquina antes de a colocar no chão.

• Desligue a máquina e aguarde que o conjunto de lâminas pare de funcionar se o aparelho tiver de ser inclinado para transporte em terrenos que não sejam relevados e quando transportar a máquina para e a partir da área a ser cortada.
• Não eleve ou transporte a máquina até a lâmina parar completamente.
• Mantenha as mãos e os pés afastados da lâmina.
• Não coloque as mãos ou pés perto ou sob as peças rotativas.
• Mantenha-se sempre afastado das aberturas de descarga.
• Desligue, retire a ficha da tomada e certifique-se de que as peças móveis pararam de rodar antes de deixar

o aparelho sem vigilância e antes de mudar, limpar ou inspeccionar quaisquer peças do aparelho ou de retirar um obstáculo. Após bater num objecto estranho. Inspeccione a máquina para identificar danos e proceda às reparações antes de recomeçar a trabalhar com a máquina;

• Se a máquina começar a vibrar anormalmente ou se bater num objecto estranho, desligue-a e remova a ficha da tomada. Verifique se existem danos no aparelho, substitua ou repare peças danificadas, procure e aperte peças soltas.
• Certifique-se sempre de que o cabo de alimentação está afastado da lâmina. Tenha sempre presente a posição do cabo.
• O motor irá continuar a funcionar por alguns segundos depois de desligar a máquina. Nunca force a imobilização da lâmina.

Manutenção e armazenamento

- Antes da utilização, verifique a existência de peças danificadas ou avariadas no aparelho.

Verifique se as partes móveis estão desalinhadas ou bloqueadas, se existem peças partidas, se as protecções e os botões estão danificados ou qualquer outra situação que possa afectar o funcionamento das ferramentas eléctricas. Certifique-se de que a máquina irá funcionar correctamente e executar a respectiva função prevista. Nunca utilize o

aparelho se as protecções ou caixas estiverem danificadas ou não estiverem na devida posição. Não utilize o aparelho se alguma das peças se encontrar danificada ou avariada. Não utilize a máquina se o interruptor não puder ser ligado nem desligado. Mande reparar ou substituir quaisquer peças danificadas ou avariadas por um agente de reparação autorizado.

• Verifique regularmente se o cabo apresenta danos. Se o cabo for danificado, terá de ser substituído por um agente de reparação autorizado para evitar acidentes. Verifique periodicamente os cabos de extensão. Substitua, de imediato, um cabo de extensão caso esteja danificado.
• Mantenha todas as porcas, parafusos e pernos da máquina apertados para assegurar um bom funcionamento.
• Verifique se o colector de relva apresenta danos ou desgaste e substitua-o se necessário. Nunca utilize o aparelho sem o colector de relva.
• Cuidado durante o ajuste da máquina para evitar ficar com os dedos presos entre lâminas em movimento e peças fixas da máquina.

• Quando proceder a reparações das lâminas, tenha em atenção que, apesar da fonte de alimentação estar desligada, as lâminas podem deslocar-se.

• Quando não estiver em utilização, o aparelho deve ser guardado num local seco. As crianças não devem ter acesso a aparelhos armazenados.

• Deixe sempre a máquina arrefecer antes de a guardar.
• Certifique-se de que são utilizados os instrumentos de corte de substituição adequados.
• Utilize apenas as peças de substituição e acessórios recomendados pela BLACK+DECKER.

Instruções de segurança adicionais para cortadores de relva

- Utilize sempre um cabo de extensão aprovado, adequado à entrada de alimentação da ferramenta (consulte os dados técnicos). A extensão tem de ser adequada para utilização exterior, possuindo a respectiva marcação.

Poderá utilizar um cabo de extensão HO5VV-F de 1.5 mm2 com uma extensão máxima 30 m, sem redução do desempenho do aparelho.

Antes da utilização, verifique se o cabo de extensão apresenta sinais de envelhecimento, danos ou desgaste. Substitua o cabo de extensão se este se encontrar danificado ou avariado. Ao utilizar uma bobina de cabo, desenrole sempre o cabo na íntegra.

- Não transporte a máquina enquanto a fonte de alimentação estiver a funcionar

• Segure bem o manípulo com ambas as mãos quando estiver a manobrar o cortador de relva.
• Se, a qualquer altura, for necessário inclinar o cortador de relva, certifique-se de que ambas as mãos permanecem na posição de funcionamento do aparelho enquanto o cortador se encontra inclinado. Mantenha ambas as mãos na posição de funcionamento do aparelho até o cortador de relva voltar a estar correctamente posicionado no chão.
• Nunca use auscultadores para ouvir rádio ou música enquanto estiver a manobrar o cortador de relva.
• Nunca tente fazer um ajuste da altura da roda enquanto o motor estiver em funcionamento ou se a chave de segurança estiver no caixa do comutador.
• Se o cortador de relva encravar, aguarde que a lâmina pare antes de tentar desobstruir o cano ou remover o que estiver abaixo da estrutura.
• Mantenha as mãos e os pés afastados da área de corte.
• Mantenha as lâminas afiadas. Utilize sempre luvas de protecção durante o manuseamento da lâmina do cortador de relva.

• Se estiver a utilizar o colector de relva, verifique-o regularmente quanto a indícios de desgaste e deterioração. Se estiver excessivamente usado, substitua-o por um novo colector de relva para sua segurança.

• Tenha muita atenção quando estiver a inverter ou a puxar o cortador de relva na sua direcção.

• Não coloque as mãos ou pés perto ou sob o cortador de relva. Mantenha-se sempre afastado da abertura de descarga.
• Limpe a área onde o cortador de relva vai ser usado retirando objectos como pedras, paus, cabos, brinquedos, ossos, etc., que poderão ser atirados pela lâmina. Os objectos atirados pela lâmina podem causar ferimentos graves. Mantenha-se atrás do manípulo quando o motor estiver ligado.
• Não trabalhe com o cortador de relva descalço ou com sandálias. Utilize sempre calçado de segurança.
• Não faça andar para trás o cortador de relva, excepto se for absolutamente necessário. Olhe sempre para baixo e para trás antes e quando estiver a deslocar-se para trás.
• Nunca direccione os materiais descarregados para pessoas. Evite descarregar os materiais junto a uma parede ou outro elemento de obstrução. Os materiais poderão fazer ricochete contra o operador. Liberte a pega de arranque para desligar o cortador de relva e pare a lâmina quando estiver a passar por superfícies com gravilha.
• Não trabalhe com o cortador de relva sem o colector de relva completo, protecção de descarga, protecção

traseira ou outros dispositivos de segurança montados e a funcionar. Verifique periodicamente todas as protecções e dispositivos de segurança para se certificar de que estão em bom funcionamento e de que irão funcionar correctamente e executar a respectiva função prevista. Substitua uma protecção danificada ou outro dispositivo de segurança antes da utilização do aparelho.

• Nunca deixe um cortador de relva em funcionamento sem vigilância.
• Liberte sempre a barra dos fardos para parar o motor e aguarde até a lâmina parar por completo antes de limpar o cortador de relva, remover o saco de relva, desobstruir a protecção de descarga, quando deixar o cortador de relva ou antes de efectuar quaisquer ajustes, reparações ou inspecções.
• Utilize o cortador de relva apenas à luz do dia ou com uma boa luz artificial desde que os objectos no percurso da lâmina fiquem claramente visíveis na área de funcionamento do cortador de relva.
• Não utilize o cortador de relva sob o efeito do álcool ou drogas, ou quando estiver cansado ou doente. Esteja sempre atento, preste atenção ao que está a fazer e use o bom senso.
• Evite ambientes perigosos. Nunca utilize o cortador de relva se a relva estiver húmida ou molhada, nunca utilize o cortador de relva à chuva. Tenha sempre cuidado ao

- Se o cortador de relva começar a vibrar anormalmente, liberte o interruptor de ligar/desligar, aguarde que a lâmina pare e, em seguida, verifique de imediato qual é a causa. A vibração é, geralmente, um sinal de problemas; consulte o guia de resolução de problemas para obter conselhos no caso de ocorrência de vibrações anormais.

- Utilize sempre óculos de protecção e uma protecção respiratória adequada quando utilizar o cortador de relva.

- A utilização de qualquer acessório não recomendado para a utilização com este cortador de relva poderá ser perigosa. Utilize apenas acessórios aprovados pela BLACK+DECKER.

- Nunca tente chegar a pontos fora do alcance enquanto estiver a manobrar o cortador de relva. Mantenha-se sempre bem posicionado e equilibrado enquanto estiver a manobrar o cortador de relva.

- Corte ao longo dos socialcos e nunca em sentido ascendente e descendente. Tenha muito cuidado quando mudar de direcção em declives.

- Preste atenção aos buracos, sulcos, solavancos, pedras ou outros objectos escondidos. O terreno irregular pode causar uma derrapagem e uma queda acidental. A relva grande pode ocultar obstáculos.

• Não corte relva molhada ou em escarpas acentuadas. O andamento irregular pode causar uma derrapagem e uma queda acidental.
• Não corte perto de descidas, valas ou represas.

Poderá perder o equilíbrio.

- Deixe sempre o cortador arrefecer antes de o guardar.

Desligue, retire a ficha da tomada e certifique-se de que as peças móveis pararam de rodar antes de deixar o aparelho sem vigilância e antes de mudar, limpar ou inspeccionar quaisquer peças do aparelho ou de retirar um obstáculo. Após bater num objecto estranho. Inspeccione a máquina para identificar danos e proceda às reparações antes de recomeçar a trabalhar com a máquina.

Vibração

Os valores de emissão de vibração declarados na secção de dados técnicos e na declaração de conformidade foram medidos de acordo com o método de teste padrão fornecido pela EN EN50636 e podem ser utilizados para comparar ferramentas. O valor de emissão de vibração declarado pode ainda ser utilizado numa avaliação preliminar de exposição.

Atenção! O valor de emissão de vibração durante a utilização real da ferramenta elétrica pode ser diferente do valor declarado, dependendo da forma como a ferramenta é utilizada. O nível de vibração pode aumentar acima do nível indicado.

Quando avaliar a exposição da vibração para determinar as medidas de segurança exigidas pela Diretiva 2002/44/CE para proteger pessoas que utilizem regularmente ferramentas elétricas na sua atividade profissional, deve ser considerada uma estimativa de exposição de vibração, as condições reais de utilização e o modo de utilização da ferramenta, incluindo ainda todas as partes do ciclo de funcionamento, como os períodos de inatividade e espera da ferramenta, além do tempo de funcionamento.

Não utilize a ferramenta se a vibração emitida não for normal.

Segurança de terceiros

- Este aparelho pode ser utilizado por crianças com idade de 8 anose superior e por pessoas que apresentem capacidades físicas, sensoriais ou mentais reduzidas ou que não possuam os conhecimentos e a experiência necessários, se forem vigiadas e instruídas acerca da utilização do aparelho de uma forma segura e entenderem os perigos envolvidos. As crianças não deverão mexer no aparelho. A limpeza e manutenção não deverão ser efectuadas por crianças sem supervisão.

- As crianças deverão ser vigiadas paraque não mexam no aparelho.

Riscos residuais

Podem surgir riscos residuais adicionais durante a utilização da ferramenta, que poderão não constar nos avisos de segurança incluídos. Estes riscos podem resultar de má utilização, uso prolongado, etc. Mesmo com a aplicação das regulamentações de segurança relevantes e implementação de dispositivos de segurança, existem alguns riscos residuais que não podem ser evitados. Estes incluem:

• Ferimentos causados pelo contacto com peças em movimento.
• Ferimentos causados pelo contacto com peças quentes.
• Ferimentos causados durante a troca de peças ou acessórios.
• Ferimentos causados pela utilização prolongada do aparelho. Quando utilizar um aparelho durante um período prolongado, faça intervalos regulares.

- Danos auditivos.

- Problemas de saúde causados pela inalação de poeiras resultantes da utilização da ferramenta (exemplo: trabalhos em madeira, especialmente carvalho, faia e MDF).

- Se não for possível evitar trabalhar com o cortador de relva num local húmido, utilize um dispositivo de corrente residual (RCD) com uma corrente de corte não superior a 30 mA.

A utilização de um RCD reduz o risco de choque elétrico.

- Nunca levante ou transporte um aparelho quando o motor estiver em funcionamento.

Símbolos de aviso

Os seguintes símbolos de aviso apresentam os seguintes símbolos de aviso juntamente com o código de data:

Atenção! Antes de utilizar o equipamento, leia o manual.

Não exponha o equipamento à chuva ou à humidade elevada.

Remova sempre a ficha da tomada antes de inspeccionar o cabo danificado. Tenha o cuidado de não utilizar o aparelho se o cabo estiver danificado.

Esteja atento a lâminas afiadas.

Esteja atento à projecção de objectos. Mantenha as pessoas afastadas da área de corte.

Mantenha o cabo afastado das lâminas de corte.

As lâminas continuarão a rodar após a máquina ter sido desligada.

Potência sonora garantida pela Directiva 2000/14/CE.

Segurança elétrica

Atenção! Esta ferramenta tem isolamento duplo. Por esse motivo, não precisa de ligação à terra. Verifique sempre se a tensão da tomada de eletricidade corresponde à voltagem indicada na placa com os requisitos de alimentação da ferramenta.

• Se o cabo de alimentação estiver danificado, terá de ser substituído pelo fabricante ou por um Centro de Assistência autorizado BLACK+DECKER, de modo a evitar lesões.
• A segurança eléctrica pode ser melhorada mediante o uso de um Dispositivo de Corrente Residual (RCD) de alta sensibilidade de 30 mA.

Componentes

Este aparelho inclui algumas ou todas as seguintes características.

1. Botão de ligação
2. Manípulos confortáveis
3. Interruptores de ligar/desligar
4. Controlo giratório EasySteer
5. Botões do controlo giratório EasySteer
6. Manípulo superior
7. Manípulos da pega
8. Manípulo inferior
9. Aba posterior
10. Manípulos de transporte
11. Indicador de ajuste de altura
12. Alavanca de ajuste de altura
13. Caixa de aparas
14. Pega da caixa de aparas

Montagem

Atenção! Antes da montagem, certifique-se de que o aparelho está desligado e que não está ligado à corrente eléctrica.

Montar a caixa de recolha de relva (Fig. A, B, C, D e E)

A caixa de aparas deve ser montada antes de ser utilizada e é composta por 5 peças.

• Prenda o manípulo (14) à tampa (13) da caixa de aparas (Fig. B). O manípulo só pode ser encaixado de uma forma.
• Encaixe os 2 lados (13b) e (13c) da caixa de recolha de relva. Certifique-se de que todos os clipes e guias estão alinhados (Fig. C).
• Alinhe a tampa (13a) com a caixa de recolha de relva montada. Certifique-se de que as 10 guias estão alinhadas (Fig. D)
• Alinhe os lados montados na parte de baixo (13d) da caixa de recolha de relva. Certifique-se de que as 4 guias estão alinhadas (Fig. E)
• Junte as 2 partes. Aplique ainda mais força em torno das extremidades da caixa de recolha de relva que fixam os clipes em posição uniformemente. Verifique se cada clipe está bem fixado.

Encaixar o manípulo inferior (Fig. F)

• Insira as extremidades dos manípulos inferiores (8) nos orifícios correspondentes no cortador.
  ◆ Pressione o manípulo para baixo, tanto quanto possível.
  ◆ Fixe o manípulo utilizando os parafusos.

Montar o manípulo superior (Fig. G)

- Encaixe a peça do manípulo superior no manípulo inferior utilizando os manípulos da pega (7), as anilhas e os parafusos, conforme indicado.

Fixar o cabo do motor (Fig. H)

• O cabo do motor tem de ser fixado através do grampo de fixação.
• Encaixe o clipe de fixação (15) à volta do cabo e do manípulo inferior cerca de 150 mm abaixo dos manípulos da pega (7).

Encaixar a caixa de recolha de relva (Fig. I)

- Levante a aba (9) e coloque a caixa de recolha de relva (13), garantindo que as reentrâncias (13f) encaixam nos apoios (13g).

Posição correcta das mãos (Fig. J)

Atenção! Para reduzir o risco de ferimentos graves, utilize SEMPRE a ferramenta com as suas mãos na posição correcta, tal como exemplificado na figura.

Aviso! Para reduzir o risco de ferimentos graves, segure SEMPRE a ferramenta com segurança, antecipando uma reacção súbita por parte da mesma.

A posição correcta das mãos requer a colocação de uma mão em cada um dos manípulos confortáveis (2).

EasySteer (Fig. J1)

EasySteer inovador - O manípulo de design inovador deslocase facilmente da esquerda para a direita com a fácil pressão

de um botão, proporcionando-lhe um controlo e uma capacidade de manobra precisos quando trabalha no jardim.

Ajustar a altura de corte (Fig. K)

A altura de corte é ajustada pelo mecanismo central de ajuste da altura, existindo 6 posições à escolha.

◆ Afaste a alavanca de ajuste da altura (12) do corpo da unidade.
- Desloque a alavanca para a parte de trás do aparelho para baixar a altura de corte.
- Desloque a alavanca para a parte da frente do aparelho para aumentar a altura de corte.
♦ Coloque a alavanca de ajuste da altura numa das 6 posições de altura.

NOTA: A altura de corte pode ser vista no indicador de altura de corte (11) na parte lateral da unidade (Fig. L).

Ligar e desligar (Fig. M)

Ligar

◆ Pressione o botão de alimentação (1).
◆ Puxe o interruptor para ligar/desligar esquerdo ou direito (3) no sentido do manípulo.

Desligar

♦ Liberte os interruptores de ligar/desligar (3).

Atenção! Nunca tente bloquear um interruptor de ligação na posição de ligado.

Cortar (Fig. N1 e N2)

Recomendamos que utilize o cortador como indicado nesta secção para conseguir os melhores resultados e para reduzir o risco de corte do cabo de alimentação.

♦ Coloque a maior parte do cabo de alimentação no relvado, perto do ponto de partida (posição 1 na Fig. N1).
◆ Ligue o aparelho, tal como descrito anteriormente.
◆ Proceda como indicado na Fig. N1
◆ Mova da posição 1 para a posição 2.
- Vire para a direita e continue até à posição 3. O sistema de gestão do cabo desliza de um lado para o outro, garantindo que a extensão se mantém afastada da lâmina de corte.
◆ Vire para a esquerda e continue para a posição 4.
◆ Repita o procedimento indicado em cima, conforme necessário.

Atenção! Não trabalhe em direcção ao cabo como exibido na Fig. N2.

Corte até ao contorno (Fig. O, P)

O corte até ao contorno permite cortar relva até ao contorno de uma parede ou vedação (Fig. O).

O corte até ao contorno permite cortar relva com precisão até ao contorno do seu relvado (Fig P).

- Com o cortador de relva paralelo com o contorno do relvado, empurre o cortador ao longo do contorno do relvado. Certifique-se de que o contorno do cortador está ligeiramente acima do contorno do relvado (Fig. P)

Retirar a lâmina (Fig. Q, R)

Nota: As unidades BDMOW1400 utilizam novas lâminas de abas que melhora a recolha, em comparação com a gama anterior de cortadores de relva. Acessórios da lâmina, cat. n.º A6320 de 34 cm.

Atenção! Certifique-se de que a lâmina parou por completo e desligue o cortador da fonte de alimentação.

• Corte um pedaço de madeira de 2x4 (16) de 305 mm para impedir que a lâmina rode quando retirar a durante a remoção da porca de flange.
• Coloque o equipamento de lado. Utilize luvas e protecção adequada para os olhos. Tenha cuidado com as extremidades afiadas da lâmina.
• Posicione o pedaço de madeira (16) para impedir a rotação da lâmina, como indicado na Fig. Q.
  Utilize uma chave de 13 mm (18) para desapertar e retirar o parafuso da lâmina, rodando-o para a esquerda.
  ◆ Retire a lâmina (17), como indicado na Fig. R. Verifique se alguma peça apresenta danos e substitua-a, se necessário.

Instalar a lâmina (Fig. S)

• Coloque depois a lâmina (17) no veio do parafuso com as letras na lâmina viradas para fora, e insira o parafuso da lâmina (20) no veio do parafuso.
  ◆ Aperte o parafuso da lâmina o mais possível com a mão.
• Posicione o pedaço de madeira (16) para impedir a rotação da lâmina, como indicado na Fig. S.
  Utilize uma chave de 13 mm para apertar o parafuso da lâmina, rodando a chave no sentido dos ponteiros do relógio.

Afiar a lâmina

Mantenha a lâmina afiada para obter o melhor desempenho do cortador de relva. Uma lâmina embotada não corta relva de forma limpa. Utilize protecção adequada para os olhos durante a remoção, afiação e instalação da lâmina. Afiar a lâmina duas vezes durante a época de corte é normalmente suficiente, sob circunstâncias normais.

A areia leva a que a lâmina fique embotada rapidamente. Se o relvado possuir um solo arenoso poderá ser necessária afiação mais frequente.

Nota: Substitua, de imediato, lâminas dobradas ou danificadas.

Durante a afiação da lâmina:

◆ Certifique-se de que a lâmina permanece equilibrada.
◆ Afie a lâmina no ângulo de corte original.

- Afie os gumes de corte em ambas as extremidades da lâmina, removendo quantidades de material iguais em ambas as extremidades.

Para afiar a lâmina num torno (Fig. T)

• Antes de retirar a lâmina, certifique-se de que a lâmina pára e que desliga o cortador de relva.
• Remova a lâmina do cortador de relva. Consulte as instruções sobre como remover e instalar a lâmina.
  ◆ Fixe a lâmina (17) num torno (21).
  Use protecção para olhos e luvas adequadas e tenha cuidado para não se cortar. Lime, cuidadosamente, as extremidades de corte da lâmina com uma lima fina (22) ou uma pedra de amolar, mantendo o ângulo da extremidade de corte original. Verifique o equilíbrio da lâmina. Consulte as instruções sobre como equilibrar a lâmina.
• Volte a instalar a lâmina no cortador e aperte-a com firmeza.

Equilibrar a lâmina (Fig. U)

Verifique o equilíbrio da lâmina (17) colocando o orifício central da lâmina sobre um prego ou numa aparafusadora redonda, fixada horizontalmente num torno. Se alguma das extremidades da lâmina rodar para baixo, lime a aresta afiada do lado que estiver inclinado para baixo. A lâmina está equilibrada correctamente quando nenhuma das extremidades pender.

Lubrificação

Não é necessária qualquer lubrificação. Não coloque óleo nas rodas. Estas possuem superfícies de plástico que não requerem lubrificação.

Limpeza

Desligue o cortador de relva e aguarde até a lâmina parar. Utilize apenas sabão neutro e um pano húmido para limpar o cortador. Limpe quaisquer aparas que possam ter ficado acumuladas na parte inferior da estrutura. Após várias utilizações, verifique todos os fixadores expostos relativamente ao aperto.

Prevenir a corrosão

Os fertilizantes e outros químicos de jardinagem contêm agentes que aceleram bastante a corrosão de metais.

Se cortar em áreas nas quais tenham sido utilizados fertilizantes ou químicos, o cortador deve ser limpo imediatamente a seguir, da forma que se segue:

Desligue o cortador de relva e desligue-o. Limpe todas as partes expostas com um pano húmido.

Manutenção

O seu aparelho/ferramenta com/sem fios BLACK+DECKER foi concebido para funcionar durante muito tempo, com um mínimo de manutenção. O funcionamento contínuo e satisfatório depende de uma manutenção adequada e limpeza regular da ferramenta/aparelho.

Atenção! Antes de proceder a qualquer ação de manutenção em ferramentas eléctricas com cabo/sem fios:

• Desligue o aparelho/ferramenta e retire a respetiva ficha da tomada.
• Ou deixe a bateria descarregar completamente se estiver incorporada e, em seguida, desligue-a.
  ◆ Desligue o carregador antes de o limpar.
  O seu carregador não necessita de manutenção para além da limpeza regular.
• Limpe regularmente as ranhuras de ventilação da ferramenta/aparelho e do carregador com uma escova suave ou um pano seco.
• Limpe regularmente o compartimento do motor com um pano húmido. Não utilize produtos de limpeza abrasivos ou à base de dissolventes.
  Utilize regularmente uma raspadeira para remover relva e sujidade da parte inferior da protecção.

Resolução de problemas

Se achar que o aparelho não está a funcionar correctamente, respeite as instruções apresentadas em seguida. Se não conseguir resolver o problema, contacte o agente local de reparação BLACK+DECKER.

Atenção! Antes de prosseguir, liberte a barra dos fardos para desligar o cortador de relva, aguarde até a lâmina parar.

Problema Causa possível	sível Possível solução
O cortador de relva não arranca.	O cabo não está ligado.	Ligue o cortador de relva a uma tomada com corrente elétrica.
	O fusível do circuito fundiu.	Substitua o fusível do circuito. (Caso o produto queime o fusível do circuito repetidamente, interrompa a sua utilização de imediato e leve-o para reparação a um centro de assistência ou BLACK+DECKER autorizado).
	O cabo ou o interruptor estão danificados.	Substitua o cabo ou o interruptor num centro de assistência BLACK+DECKER autorizado.
	Relva muito comprida.	Aumente a altura de corte e coloque o cortador num local onde a relva seja mais curta.
O cortador funciona de forma intermitente.	Corta-circuito térmico activado.	Deixe o motor arrefecer e aumente a altura de corte.
Problema Causa possível Possível solução
O cortador deixa acabamentos grosseiros ou o motor está em esforço.	Altura de corte demasiado baixa.	Aumente a altura de corte.
	A lâmina de corte está romba.	Substituir a lâmina.
	A parte de baixo do aparelho está obstruída.	Verificar a parte de baixo do aparelho e desobstruir conforme necessário (utilize sempre luvas para trabalhos pesados)
	A lâmina foi colocada ao contrário.	Volte a colocar a lâmina correctamente.

Proteção do ambiente

Faça uma recolha de lixo seletiva. Os produtos e as baterias assinaladas com este símbolo não devem ser eliminados juntamente com o lixo doméstico normal.

Os produtos e baterias contêm materiais que podem ser recuperados ou reciclados, reduzindo a necessidade de matérias-primas. Recicle os produtos elétricos e as baterias de acordo com as disposições locais. Estão disponíveis mais informações em www.2helpU.com

Dados técnicos

		BDMOW1400 (Type 1)
Tensão	V_CA	230
Alimentação	W	1400
Velocidade sem carga mín.	-1	3500
Ajuste de altura	mm	20 - 70
Comprimento da lâmina	cm	34
Peso Kg 14.37

$$ \begin{array}{l} \text {Vibração medida da mão / do braço:} \ = 2, 5 \mathrm{m} / \mathrm{s} ^ {2}, \text {imprecisão (K)} = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. \end{array} $$

Nível de pressão sonora no ouvido do operador:

$$ L _ {P A}: 8 2 \mathrm{dB(A)}; K = 2, 1 \mathrm{dB(A)} $$

Nível de potência sonora L_WA : 95 dB(A); K=1,3 dB(A)

Declaração de conformidade CE DIRETIVA "MÁQUINAS" DIRECTIVA SOBRE RUÍDO EXTERIOR

A Black & Decker declara que os produtos descritos nos "dados técnicos" estão em conformidade com: EN60335-1:2012+A11:2014, EN60335-2-77:2010

2000/14/CE, Cortador de Relva, L < 50cm, Anexo VI, Certificação da DEKRA Certification B.V. Meander 1051/P.O. Box 5185 6825 MJ ARNHEM/6802 ED ARNHEM, Holanda.

Nível de potência acústica de acordo com a norma 2000/14/E(Artigo 12, Anexo III, L<50 cm): nível de potência sonora medido L_WA : 95 dB(A); K=1,3 dB(A). nível de potência sonora garantido L_WA : 96 dB(A).

Estes produtos respeitam também as directivas 2006/42/CE, 2014/30/UE, 2011/65/UE.

Para obter mais informações, contacte a Black & Decker através do endereço seguinte ou consulte o verso do manual.

O signatário é responsável pela compilação do ficheiro técnico e efetua esta declaração em nome da Black & Decker.

R. Laverick

A Black & Decker confia na qualidade dos seus produtos e oferece aos clientes uma garantia de 24 meses a partir da data de compra. Esta garantia é um complemento dos seus direitos estabelecidos por lei, não os prejudicando de forma alguma. A garantia é válida nos Estados-membros da União Europeia e nos países-membros da Zona Europeia de Comércio Livre.

Para acionar a garantia, esta deve estar em conformidade com os termos e condições da Black & Decker e terá de apresentar comprovativos de compra ao vendedor ou a um agente de reparação autorizado. Os termos e condições da garantia de 2 anos da Black & Decker e a localização do agente de reparação autorizado mais próximo podem ser obtidos na Internet em www.2helpU.com ou contactando uma filial da Black & Decker, cuja morada está indicada neste manual.

Visite o nosso Website www.blackanddecker.co.uk para registar o novo produto Black & Decker e manter-se atualizado relativamente a novos produtos e ofertas especiais.

Avsedd användning

Atenção! Esta ferramenta tem isolamento duplo. Por esse motivo, não precisa de ligação

à terra. Verifique sempre se a tensão da tomada de eletricidade corresponde

à voltagem indicada na placa com os requisitos de alimentação da ferramenta.
