HASZNÁLATI ÚTMUTATÓ Serie 6 BGS41K432 BOSCH

Kérjük, vegye figyelembe az alábbiakat A hálózati csatlakozóaljzatot legalább 16 A-es bizto- sítéknak kell védenie. Ha a biztosíték a készülék bekapcsolásakor egyszer kioldana, annak az lehet az oka, hogy egyidejűleg más nagy áramfelvételű elektromos készülék is ug- yanarra az áramkörre lett csatlakoztatva. A biztosíték kioldása elkerülhető, ha a készüléket bekapcsolás előtt a legalacsonyabb teljesítményfo- kozatra állítja, majd működés közben kapcsolja fo- kozatosan magasabb teljesítményfokozatra. Környezetvédelmi tudnivalók Csomagolás A csomagolás védi a porszívót a szállítás során keletkező sérülésektől. A csomagolás környezet- barát anyagokból készült, és ezért újrafeldolgozásra alkalmas. A továbbiakban már nem szükséges cso- magolóanyagot helyezze el a szelektív gyűjtőhelyek megfelelő tárolóiban. Régi készülék A régi készülék még sok értékes anyagot tartalmaz. Ezért kiselejtezett készülékét adja le újrahasznosí- tásra kereskedőjénél vagy egy MÉH-telepen. Az ak- tuális ártalmatlanítási lehetőségekről érdeklődjön kereskedőjénél vagy a helyi önkormányzatnál. A szűrő és a porzsák ártalmatlanítása A szűrő és a porzsák környezetet nem károsító anya- gokból készültek. Amennyiben nem tartalmaznak olyan anyagokat, melyeket tilos a háztartási hul- ladékba helyezni, a szokásos háztartási hulladékkal együtt ártalmatlaníthatja.28 34-*'*+,'-,5*,5(,4675 8, 9 8:;:*: (4-*'*+,'-*8:6 <+-,+-5:)=:):>4:(4-*'*-*6<+-,+- 5: :;:4*:* 9)?9- 9:5;::4*8-*8?)5)5:(4-*'*-*675 5:) (4-*' *+,'-*::)5:84*(4-*6 99:*@4'*'6 5A9:*:;-:'B − :*'-,,?C*DA5),-D5,=*:,(5+*55:)5:6 − --*:9::+4,55:)5:6 − 4=*():5:5**:9::=-():5:5*55:)5:9:*;6 − 3-?5)-, (:5: =*: 5-, =-5'=>4:-:*:*)>-D)>4:6 − <('9:*)A':*5*:6

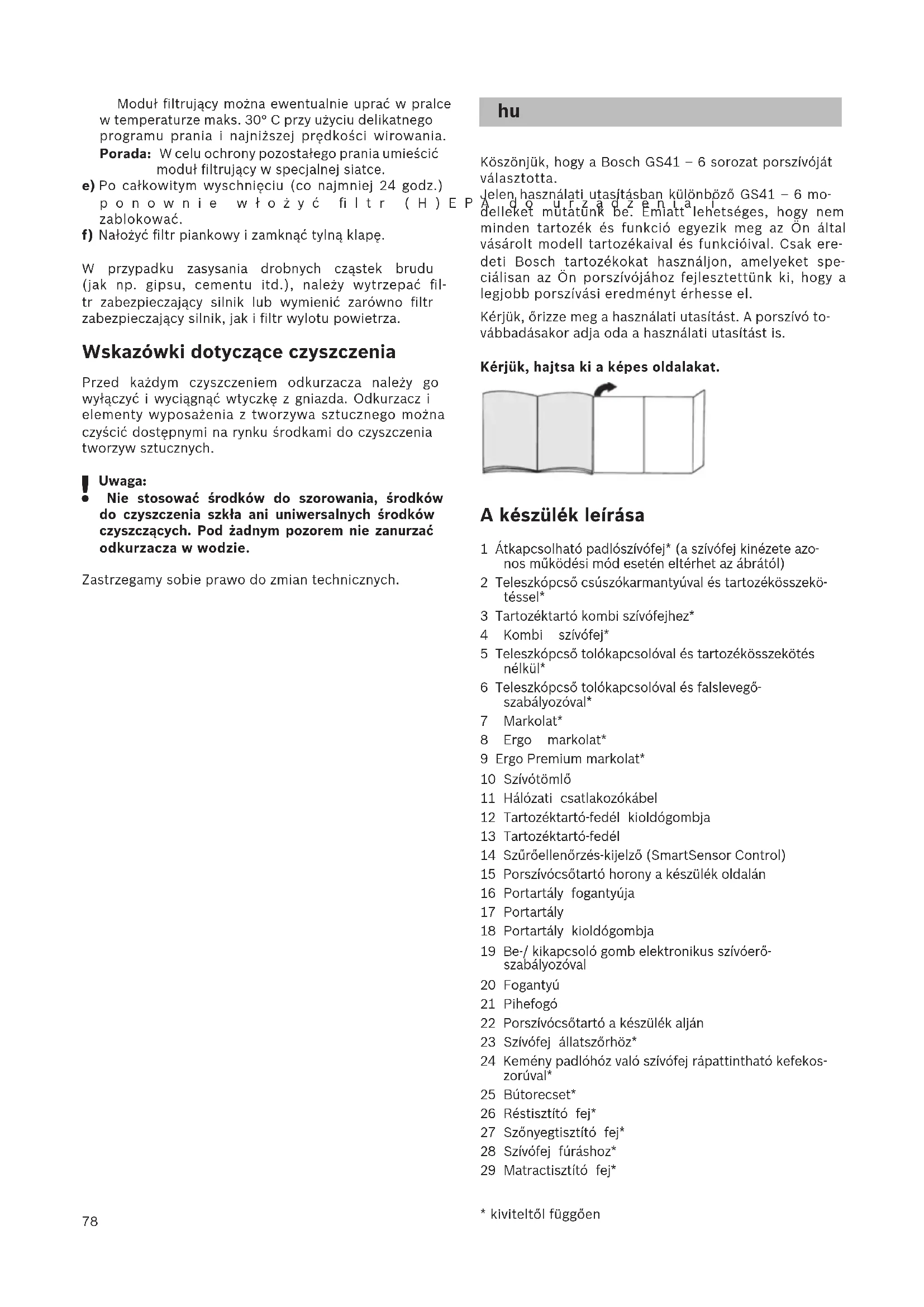

Köszönjük, hogy a Bosch GS41 – 6 sorozat porszívóját választotta. Jelen használati utasításban különböző GS41 – 6 mo- delleket mutatunk be. Emiatt lehetséges, hogy nem minden tartozék és funkció egyezik meg az Ön által vásárolt modell tartozékaival és funkcióival. Csak ere- deti Bosch tartozékokat használjon, amelyeket spe- ciálisan az Ön porszívójához fejlesztettünk ki, hogy a legjobb porszívási eredményt érhesse el. Kérjük, őrizze meg a használati utasítást. A porszívó to- vábbadásakor adja oda a használati utasítást is. Kérjük, hajtsa ki a képes oldalakat. A készülék leírása 1 Átkapcsolható padlószívófej* (a szívófej kinézete azo- nos működési mód esetén eltérhet az ábrától) 2 Teleszkópcső csúszókarmantyúval és tartozékösszekö- téssel* 3 Tartozéktartó kombi szívófejhez* 4 Kombi szívófej* 5 Teleszkópcső tolókapcsolóval és tartozékösszekötés nélkül* 6 Teleszkópcső tolókapcsolóval és falslevegő- szabályozóval* 7 Markolat* 8 Ergo markolat* 9 Ergo Premium markolat* 10 Szívótömlő 11 Hálózati csatlakozókábel 12 Tartozéktartó-fedél kioldógombja 13 Tartozéktartó-fedél 14 Szűrőellenőrzés-kijelző (SmartSensor Control) 15 Porszívócsőtartó horony a készülék oldalán 16 Portartály fogantyúja 17 Portartály 18 Portartály kioldógombja 19 Be-/ kikapcsoló gomb elektronikus szívóerő- szabályozóval 20 Fogantyú 21 Pihefogó 22 Porszívócsőtartó a készülék alján 23 Szívófej állatszőrhöz* 24 Kemény padlóhóz való szívófej rápattintható kefekos- zorúval* 25 Bútorecset* 26 Réstisztító fej* 27 Szőnyegtisztító fej* 28 Szívófej fúráshoz* 29 Matractisztító fej*

• kiviteltől függően79

• kiviteltől függően Pótalkatrészek és speciális tartozékok A Kemény padlóhoz való szívófej BBZ123HD Sima padlók porszívózásához (parketta, csempe, terrakotta stb.) B Kemény padlóhoz való szívófej BBZ124HD

2 forgó kefehengerrel Értékes kemény padlók ápolásához és a durva szennyeződés jobb felvé- teléhez. Az első használat előtt

A markolatot tolja a szívótömlőre és pattintsa be. Üzembe helyezés

A szívótömlő csonkját tolja a készülék szívónyílásá- ba, míg az hallhatóan be nem pattan a helyére.

. ábra a) Teleszkópcső tartozékösszekötés nélkül: A markolatot tolja a teleszkópcsőbe. b) Teleszkópcső tartozékösszekötéssel: A markolatot tolja be kattanásig a teleszkópcsőbe.

. ábra a) Szívófej tartozékösszekötés nélkül: A teleszkópcsövet tolja a padlószívófej csőtoldatába. b) Szívófej tartozékösszekötéssel: A teleszkópcsövet tolja kattanásig a padlószívófej csőtoldatába.

A tolókapcsolót, ill. csúszókarmantyút a nyíl irányá- ba mozgatva reteszelje ki a teleszkópcsövet, majd állítsa be a kívánt hosszt. Szőnyegen a tolóellenállás a teleszkópcső teljesen kihúzott állásában a legalac- sonyabb.

Tolja a tartozéktartót a kombi szívófejre és pattintsa a szívó-/teleszkópcsőre.

Fogja meg a hálózati csatlakozókábelt a dugónál, húzza ki a kívánt hosszúságig, és csatlakoztassa a hálózati dugót.

A porszívót a be-/ kikapcsoló gombbal kapcsolja be vagy ki. A szívóerő szabályozása

. ábra Szívóerő szabályozása A forgószabályzó elfordításával tudja a kívánt szívóerőt fokozatmentesen beállítani. min. - Függönyök és érzékeny textíliák porszívózásáh-

- Kárpitozott bútorok és párnák kiporszívózásáh-

- Kényes szőnyegek porszívózásához és napi tisztításhoz enyhe szennyeződés esetén - Nagy teherbírású padlóburkolatok tisztításáh-

max. - Kemény padlók, valamint erősen szennyezett szőnyegek és szőnyegpadlók porszívózásához 10* . ábra Teleszkópcső tolókapcsolóval és falslevegő- szabályozóval A szívóteljesítmény a falslevegő-szabályozónak a nyíl irányába való elfordításával is beállítható. Falslevegő-szabályozó nyitva => Csökkentett szívóteljesítmény Falslevegő-szabályozó zárva => Maximális szívóteljesítmény Porszívózás

Figyelem A padlószívófejek a kemény padló minőségétől függően (pl. érdes felületű, rusztikus csempe) bizo- nyos mértékű kopásnak vannak kitéve. Ezért fontos, hogy rendszeres időközönként ellenőrizze a szívófej talprészét. Ha a szívófej alja kopott, illetve a szélei élessé váltak, könnyen megkarcolhatja a kényes kemény padlófelületeket, mint pl. a parkettát és a linóleumot. A gyártó nem felel azokért az esetleges károkért, amelyeket a kopott padlószívófej okoz.

. ábra Az átkapcsolható padlószívófej beállítása: Szőnyeg és szőnyegpadló => Kemény padló / parketta => Ha nagyobb szennyeződést szív fel, kérjük, ügyeljen arra, hogy ezeket a szennyeződéseket egymás után és elővigyázatosan szívja fel, azért hogy a padlótisztítófej szívócsatornáját ne tömítse el. Előfordulhat, hogy kissé meg kell emelnie a szívófejet ahhoz, hogy a szennyeződés részecskéit könnyebben felszívhassa. Porszívózás kiegészítő tartozékkal 12* . ábra Helyezze fel a használni kívánt szívófejet a szívócsőre vagy a markolatra: a) Kemény padlóhoz való szívófej* - rápattintható kefekoszorúval: Kemény padlóburkolatok (csempe, parketta stb.) hatékony, de kímélő tisztításához - kefekoszorú nélkül: Hasadékok és fugák tisztításához

A kefekoszorú levehető a két reteszelés nyíl irányába történő nyomásával.80

• kiviteltől függően b) Réstisztító fej* fugák, sarkok stb. porszívózásához. c) Szőnyegtisztító fej* kárpitozott bútorok, függönyök stb. porszívózásához. Használat után helyezze vissza a kombi szívófejet a tartozéktartóba. d) Bútorecset Ablakkeretek, szekrények, profilok stb. tisztításáh- oz. e) Matractisztító fej Matracok, párnák stb. tisztításához. Szívófej fúráshoz 13* . ábra

Rögzítse a fúráshoz való szívófejet a markolatra, majd illessze a falhoz úgy, hogy a szívófej rése pon- tosan a kifúrandó lyuk elé kerüljön.

Állítsa a készüléket a legalacsonyabb teljesítménys- zintre, majd kapcsolja be.

A fúráshoz való szívófejet a szívóerő a kívánt hely- zetben tartja. Esetleg ajánlatos a teljesítményt ma- gasabb fokozatra állítani, a kifúrandó fal sajátossá- gaitól függően, így biztosítva a szívófej rögzítését és szívását. Fúráskor a finom port automatikusan felszívja.

. ábra Rövid porszívózási szüneteknél használhatja a készülék oldalán található porszívócsőtartó hornyot.

A készülék kikapcsolása után helyezze a padlószívó- fejen lévő akasztót a porszívócsőtartó horonyba.

. ábra Lépcső porszívózásához a készüléket a lépcső alján kell elhelyezni. Amennyiben ez nem lenne elegendő, a kés- zülék a fogantyúval is hordozható. Porszívózás után

. ábra a) Kapcsolja ki a készüléket.

Húzza ki a hálózati csatlakozódugót. b) Húzza meg egy kicsit a hálózati csatlakozókábelt és engedje el. (A kábel automatikusan feltekeredik). 17* . ábra

A tolókapcsolónak, ill. csúszókarmantyúnak a nyíl irányába való eltolásával reteszelje ki a teleszkópc- sövet, és nyomja össze.

. ábra A készülék tárolásához/mozgatásához használhatja a készülék alján levő porszívócsőtartót. a) Állítsa fel a készüléket a tömlőnél vagy a portartály fogantyújánál fogva. b) A padlószívófejen lévő akasztót csúsztassa a porszívócsőtartóba.

Helytakarékosság és a szállítás megkönnyíté- se céljából helyezze a szívótömlőt a készülék és a teleszkópcső köré. c) A készülék a portartály fogantyújával is szállítható. Szétszerelés

A szívótömlő kivételéhez nyomja össze a két rögzítő pecket, és húzza ki a tömlőt a készülék szívónyí- lásából. 20* . ábra a) Teleszkópcső tartozékösszekötés nélkül: A csatlakozás kioldásához kissé fordítsa el a marko- latot, és húzza ki a teleszkópcsőből. b) Teleszkópcső tartozékösszekötéssel: A csatlakozás kioldásához nyomja meg a reteszelőhüvelyt a teleszkópcsövön, és húzza ki a markolatot. 21* . ábra a) Szívófej tartozékösszekötés nélkül: A csatlakozás kioldásához kissé fordítsa el a telesz- kópcsövet, és húzza ki a padlószívófejből. b) Szívófej tartozékösszekötéssel: A csatlakozás kioldásához nyomja meg a reteszelőhüvelyt, és húzza ki a teleszkópcsövet a padlószívófejből. Tisztítás és ápolás A portartály kiürítése

. ábra Az optimális porszívási eredmény érdekében a portar- tályt minden porszívózás után ki kell üríteni, legkésőbb azonban akkor, ha a por a tartály egy részén elérte a jelölést. A kijelző (SmartSensor Control) pirosan világít, ha a portartályt ki kell üríteni.

Figyelem A portartály kivétele csak úgy lehetséges, ha a kés- zülék vízszintes helyzetben van. Ezért a kioldógomb használatához fektesse a készüléket a földre.

. ábra a) Fogja meg a portartályt a fogantyúnál fogva, és a ki- oldógomb megnyomásával vegye ki a készülékből. b) Pattintsa ki a portartály fedelét a fül meghúzásával, és nyissa ki a portartályt. c) Vegye le a portartály fedelét, és ürítse ki a portar- tályt. d) Ellenőrizze a pihefogót, és szükség esetén folyó víz- zel tisztítsa meg. Ha megszáradt, tegye vissza a port- artályba. Zárja le a fedelet és pattintsa be. e) Helyezze fel a portartály fedelét és pattintsa be. f) Helyezze vissza a portartályt a készülékbe. A porleválasztó rendszer karbantartása 24* . ábra A készülék SmartSensor Control kijelzővel van felsze- relve. Ez a funkció folyamatosan felügyeli, hogy a pors- zívó az optimális teljesítményszinten működik-e.81

• kiviteltől függően A kijelző kéken világít, ha a készülék optimális teljesítmé- nyszintjén működik. Amint a kijelző pirosan villog, meg kell tisztítani a lamellás szűrőt. A készülék automatikusan visszaáll a legalacsonyabb teljesítményfokozatra. A portartály szűrőjének tisztítása Kapcsolja ki a készüléket.

Vegye ki a portartályt a készülékből.

. ábra a) Nyissa le a portartály fenéklapját a zárófül meg- húzásával. b) Hajtsa fel a habszivacs szűrőt tartalmazó szűrőkazettát. c) Vegye ki a habszivacs szűrőt a portartály fe- néklapjából. d) A porszívózás befejezéséhez először elegendő, ha a habszivacs szűrőt ütögetéssel megtisztítja. e) Ezt követően mossa ki folyó víz alatt a habszivacs szűrőt. f) A szűrő mosógépben is tisztítható, max. 30 °C-on, kímélő programon és a lega- lacsonyabb centrifuga-fordulatszámon. TIPP: A többi ruhanemű védelme érdekében a szűrőt tegye mosózsákba. g) Hagyja a habszivacs szűrőt legalább 24 órán át tel- jesen megszáradni, majd tegye vissza a portartály fenéklapjába. h) Zárja le a fenéklapot és pattintsa be.

i) Helyezze vissza a portartályt a készülékbe.

Kifúvószűrő ápolása A készülék rendeltetésszerű használata esetén a kifúvószűrőt nem kell cserélni. A kifúvószűrőt egy év után ki kell mosni, hogy a porszívó optimális teljesítményszintjén működhessen. A szűrő szűrőhatása megmarad a szűrő felületének esetleges elszíneződésétől függetlenül. 26* . ábra a) Nyissa ki a tartozéktartó-fedelet a kioldógomb me- gnyomásával. b) A zárófül nyíl irányába való húzásával pattintsa ki a (H)EPA* szűrőt, és vegye ki a készülékből. c) Vegye ki a habszivacs szűrőt a tartozéktartó-fedélből. d) Ütögesse ki a port, majd mossa ki a szűrőegységet és a habszivacs szűrőt folyó víz alatt. Az egység mosógépben is tisztítható, max. 30°C-on, kímélő programon és a le- galacsonyabb cenrifuga-fordulatszámon. TIPP: A többi ruhanemű védelme érdekében a szűrőegységet tegye mosózsákba. e) Teljes száradás után (legalább 24 óra) helyezze vis- sza a (H)EPA* szűrőt a készülékbe, és pattintsa be. f) Helyezze be a habszivacs szűrőt, és zárja a tarto- zéktartó-fedelet. Finom porrészecskék (pl. gipsz, cement stb.) fels- zívása után ütögetéssel tisztítsa meg a motorvédő szűrőt, esetleg cserélje ki a motorvédő szűrőt és a kifúvószűrőt. Tisztítási útmutató A porszívó minden tisztítása előtt kapcsolja ki a készü- léket és húzza ki a hálózati csatlakozódugót. A porszívó és a műanyag tartozékok kereskedelmi forgalomban kapható műanyagtisztító szerrel tisztíthatók.

Figyelem: Ne használjon súrolószert, üveg- vagy univerzális tisztítószert. A porszívót soha ne merítse vízbe. Műszaki változtatások joga fenntartva.82

tu. Ez a készülék az elhasznált villamossági és elektronikai készülékekről szóló 2012/19/EU irányelvnek megfelelő jelölést kapott. Ez az irányelv a már nem használt készülékek visszavé- telének és hasznosításának EU-szerte érvényes kereteit határozza meg. Този уред е обозначен в съответствие с европейска- та директива 2012/19/EC за стари електрически и електронни уреди (waste electrical and electronic equipment - WEEE). Тази директива регламентира валидните в рамките на ЕС правила за приемане и използване на стари
