HASZNÁLATI ÚTMUTATÓ RWEV 1200 METABO

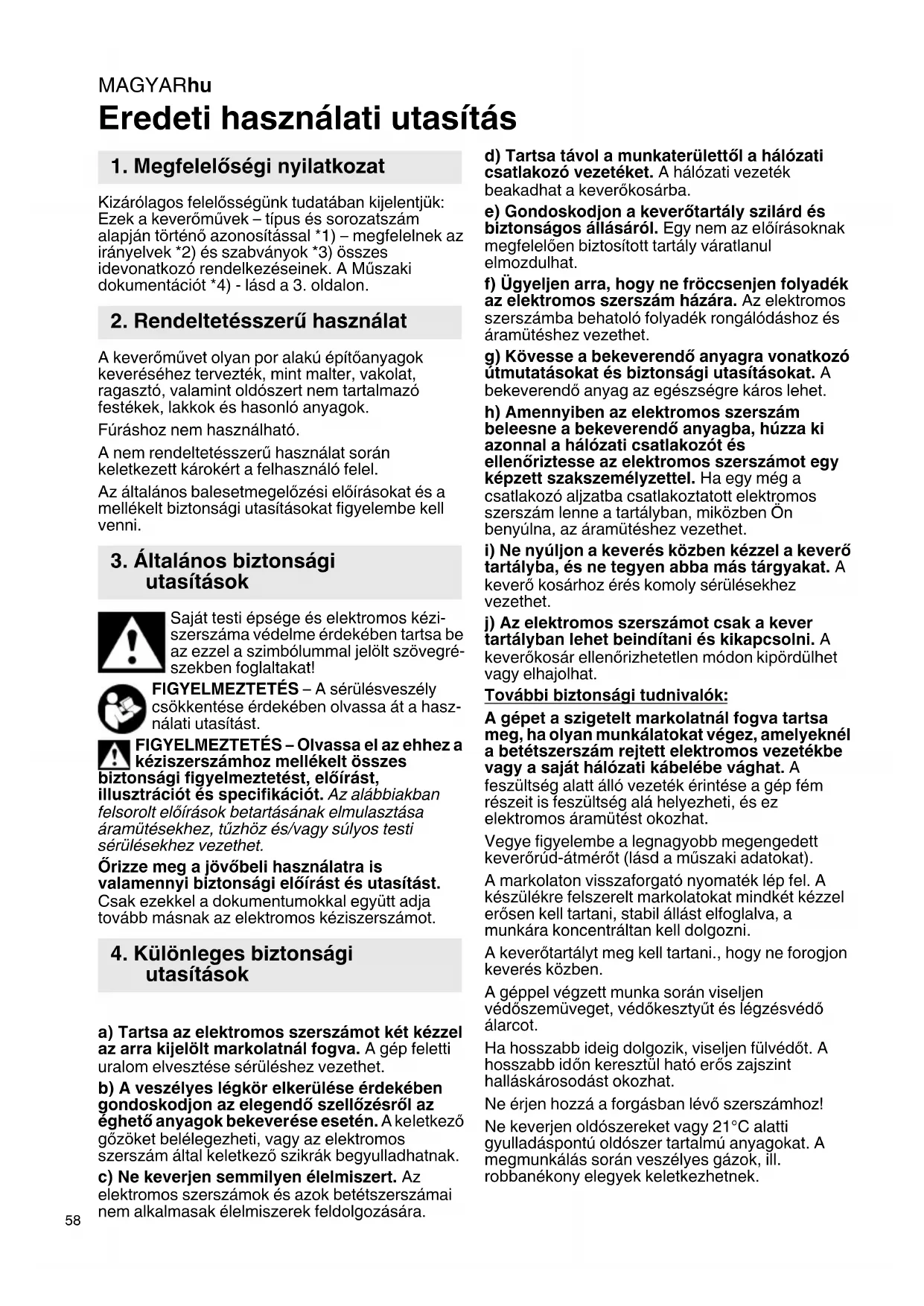

Eredeti használati utasítás Kizárólagos felelősségünk tudatában kijelentjük: Ezek a keverőművek – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon. A keverőművet olyan por alakú építőanyagok keveréséhez tervezték, mint malter, vakolat, ragasztó, valamint oldószert nem tartalmazó festékek, lakkok és hasonló anyagok. Fúráshoz nem használható. A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel. Az általános balesetmegelőzési előírásokat és a mellékelt biztonsági utasításokat figyelembe kell venni. Saját testi épsége és elektromos kézi- szerszáma védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegré- szekben foglaltakat! FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a hasz- nálati utasítást. FIGYELMEZTETÉS – Olvassa el az ehhez a kéziszerszámhoz mellékelt összes biztonsági figyelmeztetést, előírást, illusztrációt és specifikációt. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Őrizze meg a jövőbeli használatra is valamennyi biztonsági előírást és utasítást. Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot. a) Tartsa az elektromos szerszámot két kézzel az arra kijelölt markolatnál fogva. A gép feletti uralom elvesztése sérüléshez vezethet. b) A veszélyes légkör elkerülése érdekében gondoskodjon az elegendő szellőzésről az éghető anyagok bekeverése esetén. A keletkező gőzöket belélegezheti, vagy az elektromos szerszám által keletkező szikrák begyulladhatnak. c) Ne keverjen semmilyen élelmiszert. Az elektromos szerszámok és azok betétszerszámai nem alkalmasak élelmiszerek feldolgozására. d) Tartsa távol a munkaterülett ől a hálózati csatlakozó vezetéket. A hálózati vezeték beakadhat a keverőkosárba. e) Gondoskodjon a keverőtartály szilárd és biztonságos állásáról. Egy nem az előírásoknak megfelelően biztosított tartály váratlanul elmozdulhat. f) Ügyeljen arra, hogy ne fröccsenjen folyadék az elektromos szerszám házára. Az elektromos szerszámba behatoló folyadék rongálódáshoz és áramütéshez vezethet. g) Kövesse a bekeverendő anyagra vonatkozó útmutatásokat és biztonsági utasításokat. A bekeverendő anyag az egészségre káros lehet. h) Amennyiben az elektromos szerszám beleesne a bekeverendő anyagba, húzza ki azonnal a hálózati csatlakozót és ellenőriztesse az elektromos szerszámot egy képzett szakszemélyzettel. Ha egy még a csatlakozó aljzatba csatlakoztatott elektromos szerszám lenne a tartályban, miközben Ön benyúlna, az áramütéshez vezethet.

i) Ne nyúljon a keverés közben kézzel a keverő

tartályba, és ne tegyen abba más tárgyakat. A keverő kosárhoz érés komoly sérülésekhez vezethet. j) Az elektromos szerszámot csak a kever tartályban lehet beindítani és kikapcsolni. A keverőkosár ellenőrizhetetlen módon kipördülhet vagy elhajolhat. További biztonsági tudnivalók: A gépet a szigetelt markolatnál fogva tartsa meg, ha olyan munkálatokat végez, amelyeknél a betétszerszám rejtett elektromos vezetékbe vagy a saját hálózati kábelébe vághat. A feszültség alatt álló vezeték érintése a gép fém részeit is feszültség alá helyezheti, és ez elektromos áramütést okozhat. Vegye figyelembe a legnagyobb megengedett keverőrúd-átmérőt (lásd a műszaki adatokat). A markolaton visszaforgató nyomaték lép fel. A készülékre felszerelt markolatokat mindkét kézzel erősen kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni. A keverőtartályt meg kell tartani., hogy ne forogjon keverés közben. A géppel végzett munka során viseljen védőszemüveget, védőkesztyűt és légzésvédő álarcot. Ha hosszabb ideig dolgozik, viseljen fülvédőt. A hosszabb időn keresztül ható erős zajszint halláskárosodást okozhat. Ne érjen hozzá a forgásban lévő szerszámhoz! Ne keverjen oldószereket vagy 21°C alatti gyulladáspontú oldószer tartalmú anyagokat. A megmunkálás során veszélyes gázok, ill. robbanékony elegyek keletkezhetnek.

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági

4. Különleges biztonsági

A porterhelés csökkentése: VIGYÁZAT - Néhány porfajta, amely csiszolópapírral való csiszolás, fűrészelés, csiszolás, fúrás és egyéb munkavégzés során keletkezik, olyan vegyszereket tartalmaz, amelyeknél ismeretes, hogy az rákkeltő, születési hibákat, vagy egyéb reprodukciós károkat okozhatnak. Ezen vegyszerekre vonatkozó néhány példa: - ólom ólomtartalmú festékrétegekből, - ásványi por téglákból, cement és egyéb falazó nyersanyagokból, és - arzén, valamint króm vegyszerrel kezelt fa esetén. Ezen termelésekben rejlő veszély változó annak függvényében, milyen gyakran végez ilyen munkákat. Annak érdekében, hogy csökkenteni lehessen ezen vegyszerek okozta terhelést: dolgozzon mindig jól szellőztetett területen és megfelelő engedélyezett védőfelszereléssel, mint pl. olyan porvédő álarccal, amelyet kifejezetten a mikroszkopikusan kis részecskék kiszűrésére fejlesztettek ki. Ez vonatkozik egyéb nyersanyagok által keletkezett porra, mint pl. néhány fafajta (pl. tölgy- vagy bükkfaporra), fém, azbeszt esetén. További ismert betegségek pl. allergiás reakciók, légúti megbetegedések. Figyeljen arra, hogy ne kerüljön a testébe por. Vegye figyelembe az anyagra, a személyzetre, a felhasználásra és a felhasználás helyére vonatkozó érvényes irányelveket (pl. munkavédelmi előírásokat, hulladékeltávolítást). Fogja fel a keletkező részecskéket, kerülje a környezetbe való lerakódást. Használjon speciális munkavégzésre alkalmas tartozékokat. Ezzel kevesebb részecske jut ellenőrizetlenül a környezetbe. Használjon megfelelő porelszívó berendezést. Csökkentse a porleterhelést a következők szerint: - ne irányítsa magára, a közelben tartózkodó személyekre vagy a lerakódott porra a kiáramló részecskéket és a gépből kiáramló levegőt, - használjon elszívó berendezést és/vagy légtisztító berendezést, -szellőztesse megfelelően a munkavégzés területét és tartsa azt porszívózással tisztán. Seprés vagy lefújás felkavarja a port. - Szívja le vagy mossa ki a védőruházatot. Ne fújja azt le, ne porolja ki vagy ne kefélje le.

4.1 Speciális biztonsági tudnivalók hálózati

üzemű gépekhez: A dugót húzza ki a csatlakozóaljzatból, mielő

bármiféle beállítást, átalakítást, karbantartást vagy tisztítás végezne. Kerülje a nem kívánt beindulást: Csak azután oldja a kapcsoló reteszelését, miután kihúzta a dugaszoló csatlakozót a hálózati csatlakozó aljzatból, vagy ha áramszünet lépne fel.

4.2 Speciális biztonsági tudnivalók

akkumulátoros üzemű gépekhez: Beállítás, átalakítás, karbantartás vagy tisztítás előtt vegye ki a az akkuegységet gépből. Óvja az akkuegységet a nedvességtől! Ne tegye ki az akkuegységet tűz hatásának! Ne használjon sérült vagy deformálódott akkuegységet! Ne nyissa fel az akkuegységet! Ne érintse meg vagy ne zárja rövidre az akkuegység érintkezőit! A hibás Li-ion akkuegységből enyhén savas, éghető folyadék folyhat ki! Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a bőrével, azonnal öblítse le bő vízzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vízzel mossa ki, és haladéktalanul vesse alá magát orvosi kezelésnek! A lítium-ionos akkuegység szállítása: A lítium-ionos akkuegység szállítása a veszélyes anyagokról szóló rendelet (UN 3480 und UN 3481) hatálya alá esik. A lítium-ionos akkuegység szállítása során mindig tájékozódjon az aktuálisan érvényes előírásokról. Adott esetben érdeklődjön a szállító vállalatánál. Tanúsítvánnyal ellátott csomagolás a Metabo vállalattól igényelhető. Csak akkor adjon fel akkuegységet, ha annak háza sértetlen és abból nem lép ki folyadék. Feladáshoz vegye ki az akkuegységet a gépből. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal). Lásd a 2. oldalon. 1orsó 2 kapcsológomb a sebességfokozat kiválasztásához * 3nyomókapcsoló 4rögzítőgomb a tartós üzemhez * 5 állítókerék a fordulatszám előválasztásához * 6markolatok 7 reteszelő gomb 8 Nyomógomb az akkuegység kireteszeléséhez * 9 Kapacitáskijelző gomb * 10 Kapacitás- és figyelmeztető kijelző * 11 Akkuegység *

• modelltől függ / kivitelezéstől függ

6.1 Speciálisan hálózati üzemű gépekhez

Az üzembe helyezés el őtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak. Kapcsoljon elé mindig egy max. 30 mA kiváltó árammal ellátott FI-védőkapcsolót (RCD).

6. Üzembe helyezésMAGYARhu

6.2 Speciálisan akkumulátoros üzemű

gépekhez Akkuegység Az akkuegységet (11) használat előtt fel kell tölteni. Az akkuegységet teljesítménycsökkenéskor töltse fel újra. Az akkuegység feltöltésére vonatkozó utasításokat a Metabo töltő használati útmutatójában találhat. A „Li-Power, LiHD“ Li-ionos akkuegységek kapacitás- és figyelmeztető kijelzővel rendelkeznek (10): - Nyomja meg a (9) gombot, és a töltési szintet kijelzik a LED-lámpák. - Ha valamelyik LED-lámpa villog, akkor az akkuegység majdnem teljesen lemerült, és újra fel kell tölteni. Az akkuegység kivétele, behelyezése Kivétel: Nyomja meg az akkuegység-kireteszelés gombját (8) és húzza ki az akkuegységet (11). Behelyezés: Tolja be az akkuegységet (11) bekattanásig.

A keverő felhelyezése: Csavarozza a keverőt kézzel az orsóba (1). A szerszám kivétele: Tartsa meg az orsót (1) egy villáskulccsal és csavarja ki a keverőt egy másik villáskulccsal.

7.2 A sebességfokozat kiválasztása (a

kivitelezéstől függően) Válassza ki a kívánt sebességfokozatot a kapcsológomb (2) elforgatásával. Az átkapcsolás adott esetben csak leálló gépnél lehetséges (röviden be-/kikapcsolni). I = 1. fokozat (alacsony fordulatszám, nagy forgatónyomaték) II = 2. sebességfokozat (nagy fordulatszám)

7.3 Fordulatszám előválasztása (a

kivitelezéstől függően) Állítsa be előre a maximális fordulatszámot az állítókeréken (5). (A fordulatszámot a nyomókapcsoló (3) benyomásával lehet megváltoztatni.)

7.4 Be- és kikapcsolás, a fordulatszám

megváltoztatása Bekapcsolás, fordulatszám: Nyomja meg a nyomókapcsolót (3). A fordulatszámot a nyomókapcsoló benyomásával változtathatja meg. A kikapcsoláshoz engedje fel a nyomókapcsolót. Tartós bekapcsolás: Benyomott nyomókapcsoló (3) mellett nyomja be a rögzítőgombot (4) és engedje el a nyomókapcsolót. A kikapcsoláshoz a nyomókapcsolót (3) ismét nyomja meg, majd engedje el. Folyamatos bekapcsolásnál a berendezés akkor is tovább forog, ha az a kezéből már kicsavarodott. Ezért a készülékre felszerelt fogantyúkat mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.

7.5 Be-/kikapcsolás, a fordulatszám

megváltoztatása (akkus üzemelésű gépeknél) Nyomja meg a reteszelő gombot (7) és tartsa azt lenyomva, majd nyomja meg a nyomókapcsolót (3). A fordulatszámot a nyomókapcsoló (3) benyomásával lehet megváltoztatni. A kikapcsoláshoz engedje fel a nyomókapcsolót. Tisztítsa rendszeresen a gépet.

9.1 Hálózati üzemű gépek:

- Túlterhelésvédelem: A terhelés alatti fordulatszám ERŐSEN lecsökken. A motor hőmérséklete túl magas! Járassa üresjáratban a gépet, amíg az lehűl. - Túlterhelésvédelem: A terhelés alatti fordulatszám KICSIT lecsökken. A gépet túlterhelik. Csökkentett terheléssel dolgozzon tovább. - Újraindítás-gátló: a gép nem működik. Működésbe lépett a véletlen bekapcsolás elleni védelem. Amennyiben a csatlakozódugót bekapcsolt gépnél dugják be, vagy az áramellátás előzetes megszakítás után ismét rendelkezésre áll, a gép nem indul el. Kapcsolja ki, majd újra be a készüléket.

9.2 Akkus üzemelésű gépek:

Túlterhelés elleni védelem: a gép magától kikapcsolt. A készülék túl meleg! Járassa üresjáratban a gépet, amíg az le nem hűl.

Csak eredeti Metabo- vagy CAS (Cordless Alliance System) akkuegységeket és tartozékokat használjon.

10. TartozékokMAGYAR hu

Különböző kapacitású akkuegységek. Csak olyan akkuegységet vásároljon, amelynek feszültsége illik az elektromos kéziszerszámhoz. Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak. A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban. Elektromos szerszám javítását csak villamos szakember végezheti! A meghibásodott hálózati vezetéket csak speciális, a Metabo eredeti hálózati csatlakozó vezetékére lehet cserélni, amely a Metabo Szervizen keresztül szerezhető be. A javításra szoruló Metabo elektromos kéziszerszámokkal, kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja. A pótalkatrészek listája letölthető a www.metabo.com honlapról. Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat. Csak az EU tagországok esetében: Elektromos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását. Speciális tudnivalók akkumulátoros üzemű gépekhez: Az akkuegységet ne dobja a háztartási szemétbe! Juttassa vissza a sérült vagy elhasználódott akkuegységet a Metabo kereskedőknek! Az akkuegységet ne dobja vízbe! Működtesse a készüléket az akkuegység teljes lemerüléséig. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal). Az adatok értelmezését lásd a 3. oldalon. A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

= névleges teljesítményfelvétel

= leadott teljesítmény

= üresjárati fordulatszám

= legnagyobb megengedett keverőrúd- átmérő D = befogónyak átmérője m =súly a legkisebb akkuegységgel / súly hálózati kábel nélkül A mérési eredményeket az EN 62841 szabvány szerint határoztuk meg. Megengedett környezeti hőmérséklet üzemelés közben: -20 °C - 50 °C (korlátozott teljesítmény 0 °C alatti hőmérséklet esetén). Megengedett környezeti hőmérséklet tárolásnál: 0 °C - 30 °C II védelmi osztályú gép ~ váltóáram Egyenáram A fenti műszaki adatokra tűrés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően). Emissziós értékek Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektől, az elektromos szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket. Rezgési összérték (három irányú vektorösszeg) az EN 62841 szabványnak megfelelően:

h, D =rezgéskibocsátási érték

h,D =bizonytalanság (rezgés) Jellemző A-osztályú zajszint

= hangteljesítményszint

= bizonytalanság Viseljen hallásvédő eszközt!
