KD55XG8096 - Televízió SONY - Ingyenes használati útmutató

Termék típusa	LED LCD 4K Ultra HD televízió
Márka	Sony
Modell	KD55XG8096
Képernyő mérete (átló)	55 hüvelyk (139 cm)
Felbontás	3840 x 2160 pixel (4K Ultra HD)
Méretek talp nélkül (sz x ma x mé)	Körülbelül 1241 x 721 x 95 mm
Súly talp nélkül	Körülbelül 17,5 kg
Tápellátás	220-240 V AC, 50/60 Hz
Elektromos fogyasztás (készenléti)	Kevesebb mint 0,5 W
Energiaosztály	A+ (az érvényes szabvány szerint)
Operációs rendszer	Smart TV (Android TV)
Csatlakoztathatóság	Beépített Wi-Fi, Ethernet, Bluetooth
HDMI bemenetek	4 x HDMI (ebből 1 ARC)
USB bemenetek	2 x USB
Beépített hangszórók	2 x 10 W
Fali rögzítés kompatibilitás	VESA 300 x 200 mm-es tartó (adapterrel)
Fő funkciók	HDR10, HLG, Motionflow XR 200 Hz, Dolby Audio
Karbantartás és tisztítás	Puha, száraz ruhával törölje le a port. Ne használjon súroló hatású tisztítószereket.
Alkatrészek és javíthatóság	A javíthatósági index elérhető a Sony weboldalán. Alkatrészek a hivatalos szervizen keresztül elérhetők.
Biztonság	A fali szerelést bízza hivatalos szerelőre. Ne tegye ki víznek vagy túlzott nedvességnek.
A csomag tartalma	Televízió, asztali állvány, távirányító, elemek, telepítési útmutató, garancia

Gyakran ismételt kérdések - KD55XG8096 SONY

Mennyibe kerül a Sony KD55XG8096 TV?

Az ár nincs feltüntetve a kézikönyvben. Eladónként változik. Az aktuális árért keresse fel a kereskedői weboldalakat.

Hogyan tisztítsam a Sony KD55XG8096 kijelzőjét?

Használjon puha, száraz (mikroszálas) ruhát a por eltávolításához. Soha ne használjon súroló hatású vagy alkohol alapú tisztítószereket. Foltok esetén enyhén nedvesítse meg a ruhát vízzel.

Hogyan szereljem fel a televíziót a falra a SU-WL450 tartóval?

A kézikönyv részletezi a beszerelést. Erősen ajánlott Sony által jóváhagyott szerelőt hívni. A falnak el kell bírnia a televízió súlyának legalább négyszeresét. Használjon megfelelő (nem mellékelt) csavarokat, amelyek átmérője legalább 8 mm.

Milyen méretű a Sony KD55XG8096 az állvánnyal?

A pontos méretek az asztali állvánnyal nem szerepelnek a kézikönyvben. Általában a mélység körülbelül 20-30 cm-rel nő az állvánnyal. Tekintse meg a teljes műszaki adatlapot a Sony weboldalán.

Hogyan változtassam meg a felület nyelvét?

A távirányítóval lépjen be a TV beállításaiba. Menjen a 'Beállítások' > 'Nyelv' menüpontra, és válassza ki a kívánt nyelvet (a francia elérhető).

Miért marad fekete a képernyő, miközben a hang működik?

Ellenőrizze, hogy a bemeneti forrás helyes-e. Próbálja kikapcsolni és újra bekapcsolni a televíziót. Ha a probléma továbbra is fennáll, ellenőrizze a HDMI kábeleket, vagy lépjen kapcsolatba a Sony ügyfélszolgálatával.

Mekkora a televízió hangteljesítménye?

A televízió két darab 10 W-os hangszóróval van felszerelve, így a teljes teljesítmény 20 W. Támogatja a Dolby Audio-t a jobb hangélmény érdekében.

Hogyan csatlakoztassak Bluetooth fejhallgatót?

Lépjen a 'Beállítások' > 'Bluetooth-eszközök' > 'Eszköz hozzáadása' menübe. Tegye a fejhallgatót párosítási módba, és válassza ki a listából. Kövesse a képernyőn megjelenő utasításokat.

Hol tölthetem le a teljes használati útmutatót?

A teljes kézikönyv ingyenesen elérhető PDF formátumban a notice-facile.com oldalon (526 oldal). Közvetlenül a termék oldaláról töltheti le.

A televízió kompatibilis a HDR szabvánnyal?

Igen, a Sony KD55XG8096 támogatja a HDR10 és HLG formátumokat. Jobb képminőséget biztosít a HDR-kompatibilis tartalmakhoz.

HASZNÁLATI ÚTMUTATÓ KD55XG8096 SONY

Szerelési információk a Sony fali konzol (SU-WL450) használatahoz

Támongatott modellek:

KD-75XG80□□*/65XG81□□*/65XG80□□*/55XG81□□*/

* Az adott típusnévben szereplö ,☐☐" a típusra jellemző számokat és/vagy karaktereket jalöli.

Vásárlóink figyelmébe

Termék-és baleset-biztonsági okokból a Sony azt tanácsolja, hogy a tv-készülék üzembe helyezését

Sony visontelado vagy alvallalkozó Hajtsa végre. Ne kiserelje meg a termek onallo felszerelését.

Sony visonteladok és alvallalkozók figyelmébe

A termek üzembe helyezékor, rendszeres karbantartásakor és vizsgálatakor maradéktalanul

tartson be mindedBiztonsagi oivintézkedest.

A keszülék felszerelëse megfelelo szaktudást igényel, különösen a tv-készülék sulyat tartó fal teherbirásanak megállapítását illetően. A keszülék falra rogzítését mindigBizza Sony visonteladora vagy alvállalkozóra, és szereleskor ügyeljen a biztonságra. A Sony nem vallal felelosséget a gondatlan vagy szakszerültlen szerelesból eredő személyi sérülësekér tavy anyagi károkér.

ABiztonsag es a megfelelo felszerelés erdekében kovesse a fali konzol kezelési utmutatojat, a

TV-beallitasi utmutatot es a jelen kezikonyv utasitasait.

Biztonság

Koszönjuk, hovy ezt a keszüléket vásárolta meg.

Vásárlóink figyelmébe

A termek felszerelsehez megfelelo
tapasztalat szukseges. A zerelest a Sony
viszonteladoja vagy szerzodott
alvallkozja végéze, kūlōns
tekintetel a zerelzes bizzonságára. A
Sony nem teheto felelossé a helytelen
kezelésból vagy a helytelen szerelésból,
illetve a megadott termektól elteró
termek felszerelseból adó do semmilyen
anyagi kárét vagy szemelyi sérolésert.
Az On törvenyes jogait (ha vannak) ez
nem erinti.

Sony viszonteladok szamara

A termek felszerelsehez megfelelo tapasztalat szukseges. ABiztonsagos munkavegzs erdekuben alapasan olvassa el zet az utmutat. A Sony nem teheto felelosse a helyten kezelés es szereles miatt bekovtkezett semmilyen karert vagy serulésert. Kjeruk, a szerelés befejezese utan ezt az utmutatot adja at a fogyasztonak.

Ez a hasznalati utmutató a termek helyes kezelesét, ilteve a fontos balesetvedelmi intezkedeseket mutatja be. Alaposan olvassa el ezt az utmutató, es hasznalja megfeleloen a termeket. A késobbi hasznalat celjara orizze meg ezt az utmutató.

A Sony termekeinek tervezese aBiztonsag szem elott tartasaval tortenik. A termekek helytehen hasznalata azonban sulyos egesi serulest, aramutest okozhat, a terme feldolhet vagy leeshet. Az ilyen balesetek ekulerute erdekuben tartsba aBiztonsagi elorirasokat.

VIGYAZAT

Meghatározott termékek

Ez a fali konzol a megadott tv-keszulekekhez hasznalhato. Tv-keszulekek eseteben a hasznalhato fali konzol tipusát a keszulek Referencia utmutatója tartalmazza.

Vásárlóink figyelmébe

FIGYELMEZTÉS

A kovetkezōBiztonsági elóirások be nem
tartasa sulyos égési sérlésist, halal't,
aramutest okozhat, a termek pedig
leeshet.

A szerelést erre felhatalmazott vallalkozó vegezze, és a gyerekeket tartsa távol a szerelés helyszinétől.

A fali konzol vagy a tv-keszülk helytelen felszerelëse eseten a kõvtekez ßaalseketek kõvtekzehtnete k. A szerelest felhatalmazott vallalkozónak kei vegezie.

A tv-keszulek leeshet, es sulyos serulest, zuzodast vagy torest okozhat.
Ha a fal, amelyre a fali konzolt felszerelik, nem stabil, egyenetlen, vagy nen meroleges a padlozatra, akkor a keszulek leeshet, es szemelyi seriulest vagy anyagi kart okozhat. A falnak legalabba tv-keszulek sulyanak negyszereset kell ebirnia.

(A tv-keszülk sulyat lasd a keszülk Referencia utmutatójaban.)
Ha fali konzol feilerosite nem eleggereos, akkor a keszulek leeshet, es szemelyi serulest vagy anyagi kart okozhat.

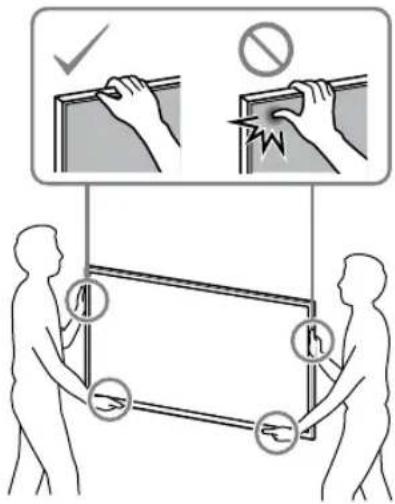

A tv-keszülék szállításátés levételet erre felhatalmazott vallalkozó végezze.

Ha a tv-keszülek szállításat vagy levételet nem felhatalmazott Vallalkozó vegzi, a keszülek leeshet, és szemelyi sérlüst vagy anyagi kart okozhat. Ügyeljen ró, hogy kettő, vagy több szemely (75 húvelykes, vagy annál nagyobb televizio eseten három vagy több szemely) szállitsa vagy szerelje le a televiziót.

A tv-keszülk felerösítése utan ne távolítsa el a csavarokat stb.

Ellenkező esetben a tv-keszülék leeshet, és személyi sérlést vagy anyagi kárt okozhat.

A fali konzolt ne szereljeszt, es az alkatreszeit nevaltoztassa meg.

Ekkor a fali konzol leeshet, es szemelyi sérulést vagy anyagi kart okozhat.

A fali konzolraCsak a megadott keszülketerositse fel.

Ez a fali konzolCsak a megadott keszulekekhez hasznalhato.Mas keszulek felorositese seten a keszulek leeshet, eltorhet, es szemelyi serulest vagy anyagi kart okozhat.

A fali konzolraCsak a tv-keszüléket erösítse fel. E Ne rázza a tv-t jobbra/ balra, felfelé/lefelé.

Ilenkez esetben a tv-keszulek leeshet, es szemelyi serulest vagy anyagi kart okozhat.

Ne támaszkodjon a tv-készülékre, és ne kapaszkodjon bele.

Ne tamaszkodjon a tv-keszülékre, és ne kapaszdkodjon bele, mert a tv-keszülék Onre eshet, és sulyos serülest okozhat.

VIGYAZAT

Az alabbiBiztonsagi elorasok be nem tartasa szemelyi serulent vagy anyagi kart okozhat.

A keszülék tisztítsa vagy karbantartasa soran ne alkalmazzon tul nagy erőt.

Ne nyomja meg nagy eróvel a tv-készülék felső résztét. Ellenkező esetben a tv-készülék leeshet, és személyi sérulésst vagy anyagi kárt okozhat.

Biztonsagi eloírasok

Ha a fali konzolra erositet tv-keszuleket hossz ideig hasznalja, akkor a fal anyagatol fuggoen a tv-kszulek mogt vagy felett elszinezodhet a falfelulet, a tapeta levhat.
Ha a fali konzolt leszereli, a csavarfuratok megmaradnak.
- Ne használá j a fali konzolt oyan helyen,
ahol mechanikai rezgésnek lehet kiteve.

A fali konzol felszerelése

Sony viszonteladok szamara

FIGYELMEZTETÉS

A kovetkezó utmutatasokCsak a Sony viszonteladok szamára szolnak. Feltétlenul olvassa e al ferti bitzonsagi elóirasokat,és a keszülek felszerelése, karbartaras é ellenorzese soran fokozottan ügyeljen a biztonságra.

A fali konzolt ne szerelje fel oyan helyen, ahol atv-keszülk sarkai vagy oldalai kiloghatnak a fal sikjából.

A falra fuggeszt o konzolt ne szerelje fel oyan falfelületre, peldául oszlopra, ahol a tv-keszülk sarkai vagy oldalai kiloghatnak a fal sikjából. Ha egy személy vagy târgy a tv-keszülk kiáló sarkába vagy oldalába utközik, az személyi serülest vagy yangi kart okozhat.

A tv-keszüléket ne szerelje légkondiconaIó alá vagy fölé.

Ha a tv-keszuleket hosszü ideig éri a légkontdioncionalból csepego viz vagy a levegoğáram, az aramütest okozhat, vagy a tv-keszulek helyteplenü mückedhet.

Ugyeljen a fali konzol ennek a hasznalati utmutatonak megfelelo, biztansagos falra rogzitésere.

Ha barmelyik csavar laza, vagy kiesik, akkor a fali konzol leeshet, es szemelyi sérulést vagy anyagi kart okozhat. A fal anyaganak megfelelo csvart hasznalja, es az egységet négy vagy tobb 8 mm atmérojú (vagy azzal egyenertéku) csavarralBiztonsagosan rogztse a falra.

A mellekelt csavarokat es csatlakozoelemeket hasznalja, es tartsa be a hasznalati utmutatoutasitsait. Ha mas alkatreszeket hasznal, akkor a tv-keszulek leeshet, es szemelyi sérulest okozhat, vagy a tv-kszulek megserulhet.

A fali konzolt a használati utmutató utasításainak szigó betartásával, helyesen szerelje össze.

Ha valamelyik csavar laza, vagy kiesik, akkor a tv-keszulek leeshet, es szemelyi sereulest okozhat, vagy megserulhet.

A megfelelo poziciokban erosen huzza meg a csavarokat.

Ennek elmulasztasa eseten a tv-keszulek leeshet, es szemelyi sérulést okozhat, vagy megserülhet.

Ugyeljenarra,hogy felszerelés kozben ne erje utes a tv-keszuleket.

Ha atv-keszuleket utes eri, akkor leeshet vagy eltorhet. Ez szemelyi serulest okozhat.

A tv-keszüléket oyan sik falra szerelje fel, amely meröleges a padloźatra.

Ellenkező esetben a tv-keszülék leeshet, és személyi sérlülest okozhat.

A tv-keszülék helyes felerösítese után megfeleloen rogzítse a kábeleket.

Ha a kábelek amberbe vagy tárgyakba gabalyodnak, az személyi sérulést okozhat, és a tv-készülek megrongálódhat.

Ugyeljenarra, hogy a halózati kabel vagy a csatlakozókábelek ne csiþödjenek be.

Ha a halózati kabel vagy az összeköto
käbelek a keszülék és a fal böze csipodnek,
ilteve eroszakosan meghajlitjak vagy
megcsavarják öket, akkor a belso verzetekek
szabadda valhatnak, és rovidzárlat vagy
szakadás kovetkezhet be. Ez tuzet vagy
aramutest okozhat.

A fali konzol falra erositéséhz szükségescavarok nincsenek mellekelve.

A fali konzol falra erositéséhez használa j a fal anyaganak és szerkezeténk megfelelo csavarokat.

Tartalomjegyzék

A felszerelés elokészületei 5

Az alkatreszek ellenorzese 5

A felszereléshez megfelelo hely kivalasztasa. 6

Az alap falra szerelése 8

A televiziokeszülk felszerelésenek
előkészítésé
9

KD-75XG80□□ 9

KD-65XG81□/65XG80□ 10

KD-55XG81□□/55XG80□□ 11

KD-49XG81□/49XG80□/43XG81□/43XG80□

A tv-keszülk felszerelése a falra 14

KD-75XG80□□ 14

KD-65XG81□□/65XG80□□/55XG81□□/55XG80□□/49XG81□□/49XG80□□/43XG81□□/43XG80□□

A felszerelés megfeleloségének
ellenörzese. 19

Egyeb informaciok. 19

Muszaki adatok. 19

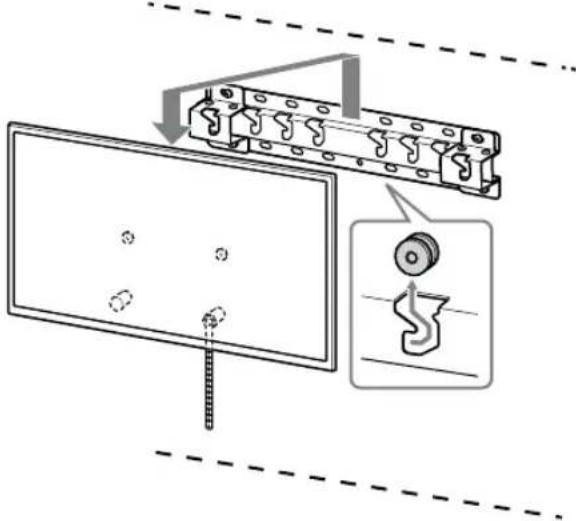

A televíókészülék falraszerelése

A szerelési utasítások televíókészülékenként elternek.

A tv-keszülk falra szerelesehez használja az SU-WL450 fali konzolt.

Megegyzés

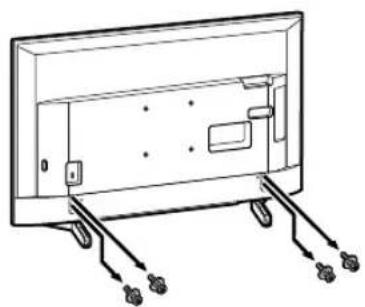

Ha az asztali allvany a tv-keszulekhez van rogzitve, elszor valassza le az asztali allvanyt. Tekintse meg a Beallitasi utmutatot, es az asztali allvany levalasztasahoz kovesse alepeseket forditott sorrendben.
- Amikor levalasztja az asztali allvanyt a tv-keszulékról vagy rögzítia fali konzol csatlakozóelemeit, az LCD képernyő feluletények védelme érdekében helyezze a tv-keszuléket a képernyőjével lefelé egy stabil, vizszintes munkafelületre, amelyet letakart egy vastag, puha ruhával.
- Az eltavolitott csavarokat biztos helyen, gyermekek elol elzarva taroja.

A felszerelés előkészületei

A felszerelés elott keszítse el a TV reference utmutatóját as a beallitasi utmutatóját.
- A szereles megkezdese elott keszitsen elo olyan kereszthornyos (Philips) csavarhuzot, amely illik a csavarokba.
Dontse el, hol helyezkedjen el a tv-keszulek.
Keszitsen elo négy vagy tobb 8 mm atmérojü, es egy 5 mm atmérojü vagy annak megfelelo csavart (nincs mellekelve). A fal anyaganak megfelelo csavarokat valasszon.

Az alkatrészek Ellenőrzésé

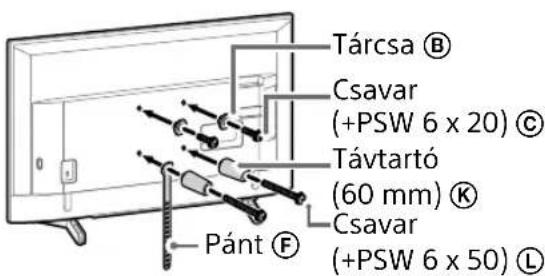

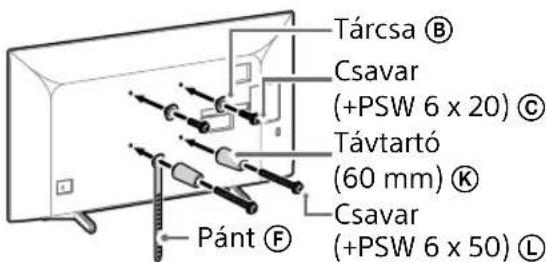

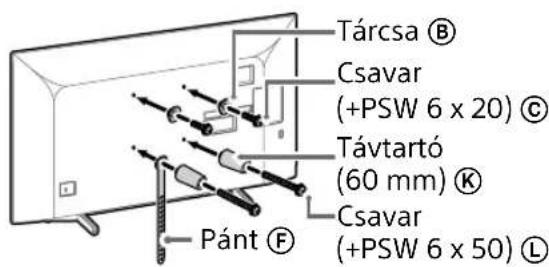

A SU-WL450 modellhez mellekelve

Ellenorizze, hogy minden alkatresz megtalalhato-e.

A Alap (20) (1) B Tárcsa (2)
◎ PSW 6x20 (4)◎ PSW 4x20 hüvellyel (2)
◎ Távtartó (20) (2)◎ Pánt (1)
◎ Hüvely (20) (M4) (2)	◎ PSW 4x20 (2)
① Alap illesztőkeret (2)	◎ PSW 4x10 (8)
◎ Távtartó (60) (2)	PSW 6x50 (2)
◎ Hüvely (M4) (2)◎ PSW 4x50 (2)

A felszereléshez megfelelo hely kivalasztása

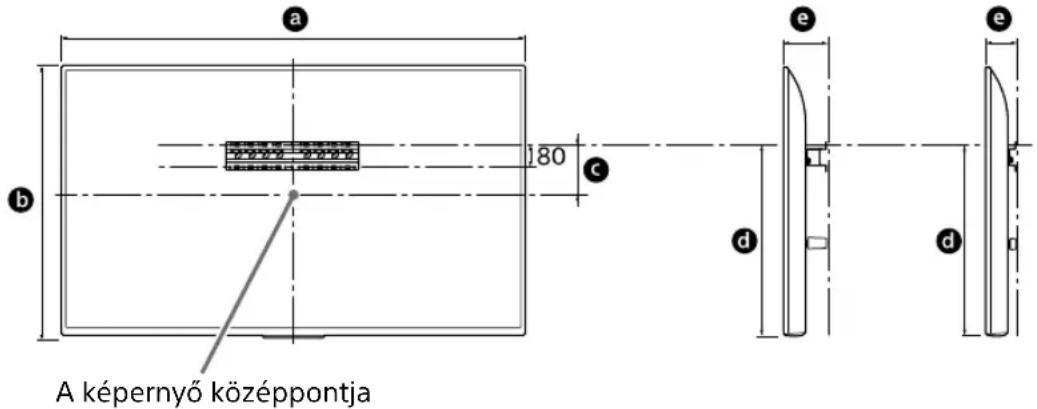

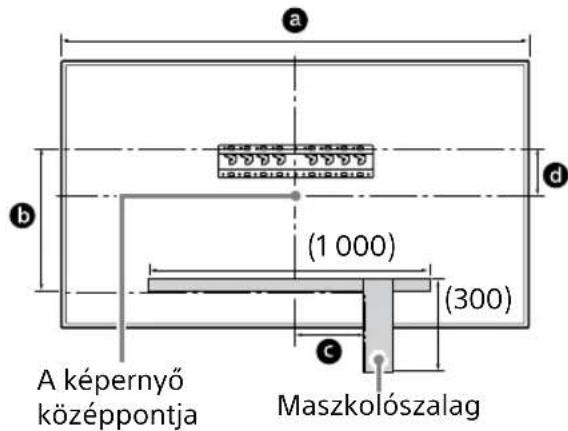

1 Hatarozza meg a felszerelés helyét.

Győzödjön meg arról, hogy a falon elegendo hely van a tv-készüléknek, illetve hogy a fal legalabb a televíziókészülék sulyanak négyszeresét képes megtartani. A következő tablázat alapján szerelje fel a tv-készüléket a falra. A tv-készülék sulyat lásd a készülék Referencia utmutatójaban.

Normál rögzítés Falhoz kõzelirögzítés

Mertékegység: mm

Típusnév	A képernyő méretei		A képernyő bözeppontjának helyét meghatározó méret		A felszereléshez tartozó hosszérték
	a	b	c	d	e
					Normál rögzítés	Falgöz kõzeli rögzítés
KD-75XG80□□	1686	970	202	690	142	100
KD-65XG81□□	1463	845	173	597	142	100
KD-65XG80□□	1463	845	173	597	142	100
KD-55XG81□□	1241	721	95	460	141	100
KD-55XG80□□	1241	721	95	460	141	100
KD-49XG81□□	1101	645	-15*		314	119
KD-49XG80□□	1101	645	-15*		314	119
KD-43XG81□□	970	570	23		315	119
KD-43XG80□□	970	570	23		315	119

• A tartó a képernyő kózeppontja alatt van.

Megegyzes

A felszerelestof fuggoen a tablazat adataihoz képest kisebb elteres mutatkozhat.
Ha a tv-keszuleket falra szereli, a tv felso oldala enyhén elore dol.

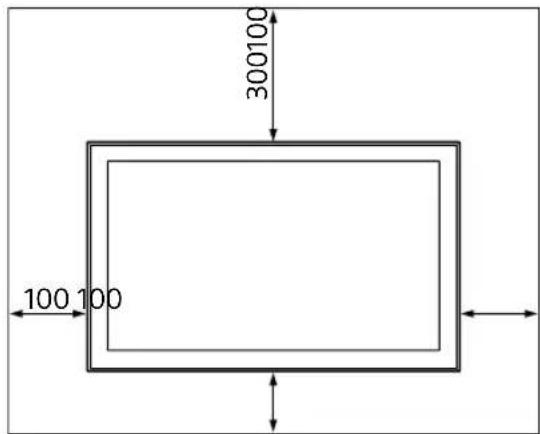

Ugyeljenarra, hogy a televiziokeszülék és a plafon, valamint a fal kiálo részei kozott legalabb az alabbi abrán lathato hely maradjon.

Mertékegység: mm

A megfelelo szellozesBiztositasa, es por vagy szennyezodés felhalmozodasanak megelozese erdekében:

• Ne üzemeltesse a tv-keszüléket fektetve, fejjel lefelé felszerelve, a határa vagy az oldálára fordíva.

• Ne uzemeltesse a tv-keszüléket polcon, ágyra vagy takaróra helyezeve, illetve szekrenyben.

• Ne takarja le a tv-keszüléket fuggönnyel vagy hasonlo textiliával, illetve ujsaggal vagy hasonlo anyaggal.

• Ne szerelje fel a tv-keszuleket az alabbi módon.

GátOLT levegoáramlás.

Megegyzés

Ha a kábeleket a falban kivánja elvezetni, akkor még a szereles megkezdésé elott furja ki a szükséges lyukat a falon.

Keszitsen egy lyukat a falban valahol az alap (20) A, alap illesztokeret 1 es a tavtarto (20) E, a tavtarto (60) K teruleten kivul ahhoz, hogy elkerulje a kabelek becepiodesét.

2 Valassza ki a falra valo felszerelés stilusát. A tv hatulja és a fal kozotti távolság az alábbiak szerint választhato ki.

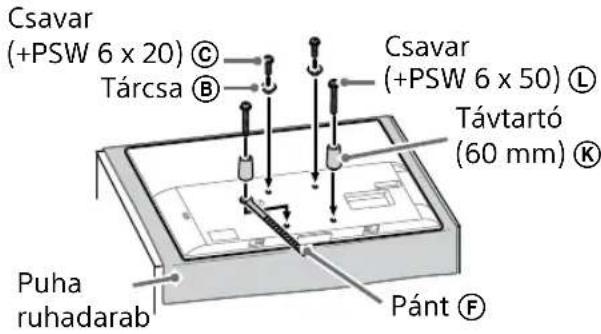

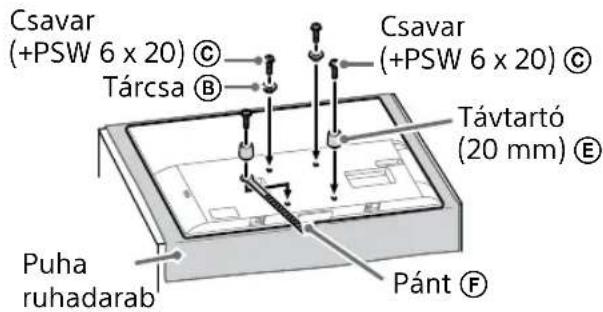

2-a Normál rögzítés

2-b Falhoz kozeli rogzítés

Tekintse meg az 1. lépésben lathato tablázatot.

FIGYELMEZTETÉS

A 2-b lehetoseg valasztasa eseten a hatulso csatlakozokhoz valo hozzaferes korlatozott.

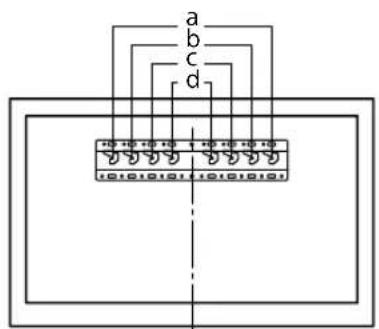

3 Az alap illesztőkeret
elhelyezésével kapcsolatban
tekintse meg az alábbi
táblázatot. A 2-b lehetőseg
valasztása esétén hagyja ki ezta
a lépást.

Típusnév Kampók helye
KD-75XG80□□
KD-65XG81□□	b
KD-65XG80□□
KD-55XG81□□
KD-55XG80□□
KD-49XG81□□	c
KD-49XG80□□
KD-43XG81□□	d
KD-43XG80□□

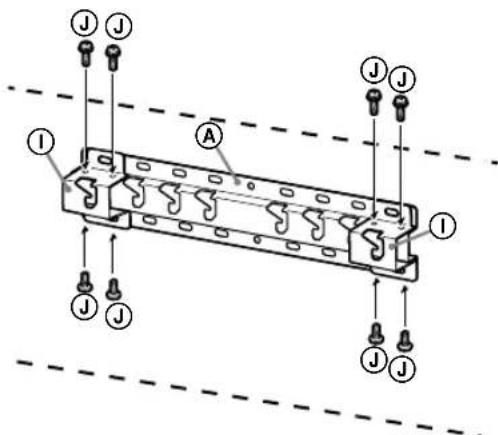

Illessze fel az ① alap
illesztőkeret a ② csavar (PSW 4x10) használatával az (20) ④
alapra, ha a 2-a lehetőseget
választotta.

4 Hatarozza meg a csavarok helyét az alap (20) A felszereléséhez.

Tekintse meg a muszaki adatokat az 19. oldalon.

A 2-a lehetoseg valasztasa eseten hasznalja az ① alap illesztokeret furathelyit.

FIGYELMEZTETES

A tevekeszuleket tartofal teherbirasanak akkoranak kell lennie, hogy legalabb a keszulek tomegenek negyszeroset elbirja (A tv-kszulek sulyat lasd a keszulek Referencia utmutatojaban.).

Deritse ki, mekkora a teherbirása a falnak, amelyre a televizióksüléket szerelni kivanja. Szükség eseten megfeleloen erösítse meg a falat.

Az alap falra szerelése

• Használjon négy vagy több 8 mm átmérojú vagy annak megfelelo csavart (nincs mellekelve).
  Illesszen négy csavart az ① alap illesztókeret furataihoz és az (20) A alaphoz (csak 2-a).
  Vizszintesen szerelje fel az (20) alapot a falra.

A televiziókészülék felszerelésenek elokésztítese

Az allvany felszereléserol lásd a beallitási utmutató.

KD-75XG80□□

1 A felszerelés tervezett helyét jelölje meg a falon.

Hasznaljon maszkoloszalagot, vagy egyeb eszkozt (nincs mellekelve) ahhoz, hogy a televizio helyet bejelolje az alap vagy az alap illesztokeret kozelben. Tajekoztatasul hasznalja a kovetkez to tablazatot.

Mertékegység: mm

Típusnév	Megjelött hossz	A képernyő bözeppon-tjának helyét meghatáro-zó méret
	a	b

KD-75XG80□□1686564150202

2 Csatlakoztassa a fali konzol
csatlakozoelemeit. Ellenorizea
csatlakozoelemeket a 5.
oldalon talalhato, "Az
alkatrészek ellenorzese" cimu
szakasz "A SU-WL450
modellhezmellekelve" részenek
segitségével.

Megegyzés

Acsavarok hasznalatal val szorosan rogzitse a csatlakozoelemeket.
Elektramos csavarbehajto hasznalata eseten kb 1,5 N-m 15kgf· cm meghuzasi nyomatekot kell beallitani.
A felhasznalt, vagy fel nem hasznalt alkatreszeket bizi t helyen tarolja a kesobbi felhasznalashoz. Orizze meg ezt a kezikonyvet kesobbi hasnalaatra.

Normál rögzítés (2-a)

• A televizio hatuljan talalhato terminalok kozul nephanayat nem lehet hasznalni, ha ezt a rogzitesei stilust hasznalja.

3 Csatlakoztassa a szükséges kabel(eke)t a tv-készülékhez.

Mindenéppen csatlakoztassa a kábeleket, mielótt felszereli a televíziokészüléket a falra. A televíziokészülék felszerelése utan már nem tutja csatlakoztatni a kábeleket. További részletek a tv-készülékról annak Referencia utmutatójaban talalhatók.

Megjegyzes

A kábelek falban valo elvezétésétBizza jovahagyással rendelkez o alvallalkozóra.
Kötegelje a cislatakozókábeleket annak érdekében, hogy ne lépjen rajuk a falra történ felszerelés elott.

4 Valassza le az asztali allvanyt a tv-keszülékról.

• EgyszerreCsak az asztali allvany egyik oldalat tavolitsa el. Fogja meg erosen es tartsa megBiztonsagosan az asztali allvanyt mindket kezevel, mikozben a tobbiek felemelik a televiziot.

Ismételje meg az eložo lépestre, est távolitsa el az asztali allvany masik oldalat.

Megegyzes

-Az asztali allvany levalasztasahoz harom vagy tobb szemely szukséges.
- Ugyeljen arra, hogy az asztali allvany televizióróltorténó levalasztsakor ne alkalmazzon tul nagy erot, mert az a televizio leesesehzvezet, ami szemelyisérulést vagy a televizio fizikai károsodásateredményezheti.
Az asztali allvany kezelésekor legyen ovatos annak erdekében, hogy elkerülje a televizio serulését.
A televizio megemelésekor legyen ovatos,mivel az asztali allvany levalasztasa utan az asztali allvany felborulhat eszemelyi serulest okozhat.
Legyen ovatos, amikor az asztali allvanyt levalasztja a televizirol, nehogy az felboruljon es kart tegyen abban a feluletben, amin a televizio all.

KD-65XG81□□/65XG80□□

1 Csatlakoztassa a fali konzol
csatlakozöelemeit. Ellenőrizable a
csatlakozöelemeket a 5.
oldalon található, "Az
alkatrészek Ellenőrészé" című
szakasz "A SU-WL450
modellhez mellekelve" részények
segítségevel.

Megjegyzés

Acsavarok hasznalatal val szorosan rogzitse a csatlakozoelemeket.
Elektramos csavarbehajto hasznalata eseten kb 1,5 N-m{15 kgf.cm} meghuzasi nyomateket kell beallitani.
- A felhasznalt, vagy fel nem hasznalt alkatreszeket bizi tols helyen tarojla a késobbi felhasznalashoz. Örizze meg ezt a kezikonyvet késobbi hasznalatra.

Normal rogzítés (2-a)

Falhoz kozeli rogzítés (2-b)

Megjegyzés

• A televizio hatuljan talalhato terminalok kozul nehanyat nem lehet hasznalni, ha ezt a rogzitési stilust hasznalja.

2 Csatlakoztassa a szükséges kabel(eke)t a tv-készülékhez.

Mindenkeppen csatlakoztassa a kábeleket, mielott felszereli a televiziokészüléket a falra. A televiziokészülék felszerelése utan már nem tudja csatlakoztatni a kábeleket. További részletek a tv-készülékröl annak Referencia utmutatójaban talalhatok.

Megjegyzes

A kábelek falban valo elvezétésétBizza jovahagyással rendelkezǎ Alvallalkozóra.
Kötegelje a csatlakozókábeleket annak érdekében, hogy ne lépjen rajuk a falra történő felszerelés elott.

3 Valassza le az asztali allvanyt a tv-keszulekrol.

• EgyszerreCsak az asztali allvany egyik oldalat tavolitsa el. Fogja meg erosen es tartsa megBiztonsagosan az asztali allvanyt mindkét kezevel, mikozben a tobbiek felemelik a televiziot.

Ismételje meg az eložo lépestre, est távolitsa el az asztali allvany masik oldalát.

Megjegyzés

Az asztali allvany levalasztasahoz harom vagy tobb szemely szukseges.
- Ugyeljen arra, hogy az asztali allvany televiziorrol tortenolevalasztasakor ne alkalmazzon tul nagy erot, mert az a tevizio leesesehzvezeth, ami szemelyi serulest vagy a tevizio fizikai kurosodasat eredmenyezheti.
Az asztali allvany kezelésekor legyen ovatos annak erdekében, hogy elkerülje a televizio sérluset.
A televizio megemelésekor legyen ovatos,mivel az asztali allvany levaliasztasa utan az asztali allvany felborulhat eszemelyi serulest okozhat.
Legyen ovatos, amikor az asztali allvanyt levalaszta a televizirol, nehogy az felboruljon es kart tegyen abban a feluletben, amin a televizio all.

KD-55XG81□□/55XG80□□

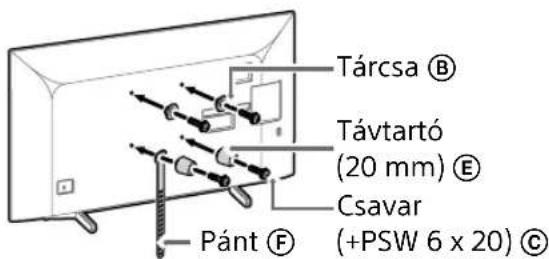

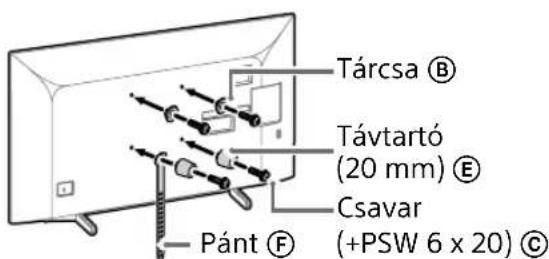

1 Csatlakoztassa a fali konzol csatlakozoelemeit. Ellenőrizable a csatlakozoelemeket a 5. oldalon található, "Az alkatrészek ellenőrzese" című szakasz "A SU-WL450 modellhez mellekelve" részenek segítségevel.

Megegyzés

A csavarok hasznalatal val szorosan rogzitse a csatlakozoelemeket.
Elektramos csavarbehajto hasznalata eseten kb. 1,5 N-m 15kgf· cm meghuzasi nyomatekot kell beallitani.
A felhasznalt, vagy fel nim hasznalt alkatreszeket bizi t helyen tarolja a kesobbi felhasznalashoz. Orizze meg ezt a kezikonyvet kesobbi hasznalatra.

Normál rögzítés (2-a)

Falhoz kozeli rogzítés (2-b)

Megjegyzés

• A televizio hatuljan talalhato terminálok kozül néḥanyat nem lehet használni, ha ezt a rogzítési stlust használja.

2 Csatlakoztassa a szükséges kabel(eke)t a tv-készülékhez.

Mindenéppen csatlakoztassa a kábeleket, mielótt felszereli a televíozykészüléket a falra. A televíozykészülék felszerelése után mar nem tudja csatlakoztatni a kábeleket. További részletek a tv-készülékról annak Referencia utmutatójaban talalhatók.

Megjegyzés

A kábelek falban valo elvezétésétBizza jovahagyással rendelkezó alvallalkozóra.
Kötegelje a csatlakozókábeleket annak érdekében, hogy ne lépjen rajuk a falra történő felszerelés elott.

3 Valassza le az asztali allvanyt a tv-keszulekról.

Megjegyzés

A televizio megemelésekor legyen ovatos, mivel az asztali allvany levaliasztasa utan az asztali allvany felborulhat eszemelyi serulest okozhat.
Legyen ovatos, amikor az asztali allvanyt levalasztja a televizirol, nehogy az felboruljon es kart tegyen abban a feluletben, amin a televizio all.

KD-49XG81□□/
49XG80□□ / 43XG81□□ /
43XG80□□

1 Valassza le az asztali allvanyt a tv-keszülékról.

Megjegyzés

• Ügyeljen arra, hogy a tv-keszülék alá helyezzen egy puha ruhát, hogy nehogy megserüljön a kijelző felszíne.
  A fali konzol felszereléskor ne használá je asztali álványból eltávolított csavarokat.
• Ügyeljen arra, hogy az eltávolított asztali allványt és a hozza tartozó csavarokat biztos helyen, gyermekek elöl elzarva tárolja. Szüksége lesz ezekre, ha a tv-készüléket egy asztalon kivanja használni a jovöben. Az asztali allvány nem vásárolhato meg kulón.

FIGYELMEZTETÉS

Bekapcsolas elott gyrozodjon meg rola, hogy a tv fuggoleges helyzetben van. Ne kapcsolja be a tv-keszuleket, ha az LCD panel lefelé nez, mert a képmegjelenités egenenetlenne valhat.
Ha a tv-keszülk feluletét nyomás vagy utés éri, akkor a tv-keszülk eltörhet vagy megrónálohat.
A tv-keszüléket képernyöjel lefelé helyeze egy stabil és vizszintes felületre úgy, hogy az asztali allvány tulnyuljon a felulet szélén. Ha a tv-keszülék és az asztali allvány talpa ugyanazon a vizszintes felülen talalható, akkor a kijelzo helyzete nem lesz stabil, és ezert megserülhet a tv-keszülék.
- Amikor leválasztja az asztali allványt a tv-készülekról, két kezzel ésBiztosan tartsa az asztali allványt.

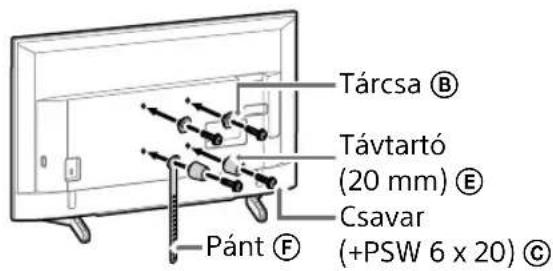

2 Csatlakoztassa a fali konzol csatlakozöelemeit. Ellenőrizable a csatlakozöelemeket a 5. oldalon található, „Az alkatrészek Ellenőrzése" című szakasz „A SU-WL450 modellhez mellekelve" részények segítségevel.

Megjegyzés

Acsavarok hasznalatal val szorosan rogzitse a csatlakozoelemeket.
Elektramos csavarbehajto hasznalata eseten kb 1,5 N-m{15 kgf.cm} meghuzasi nyomatekot kell beallitani.
A felhasznalt, vagy fel nem hasznalt alkatreszeket biziros helyen tarojla a kesobbi felhasznalashoz. Orizze meg ezt a kezikonyvet kesobbi hasnalaatra.

Normál rögzítés (2-a)

A televizio hatuljan talalhato terminalek kozul nehanyat nem lehet hasznalni, ha ezt a rogzitese si stilust hasznalja.

3 Csatlakoztassa a szükséges kabel(eke)t a tv-keszülékhez.

Mindenképpen csatlakoztassa a kábeleket, mielott felszereli a televiziokészuleket a falra. A televiziokészulek felszerelése utan mar nem tudja csatlakoztatni a kábeleket. Tovabbi részletek a tv-készulékrol annak Referencia utmutatójaban talalhatok.

Megegyzés

A kábelek falban valo elvezétésétBizza jovahagyással rendelkezǎ alvallalkozóra.
Kötegelje a csatlakozókábeleket annak érdekében, hogy ne lépjen rajuk a falra történ felszerelés elott.

A tv-keszülék felszerelése a falra

KD-75XG80□□

1 Emelje meg a televiziót.

Annak a megvalasztasyhoz, hogy a tarcsak (hol csatlakozzanak az alap, vagy az alap illesztokeret tartojahoz, tekintse at "A felszereléshez megfelelohely kivalasztasa" 3.lepeseben szerepl tablazatot, a(z) 7. oldalon.
Győzódjön meg rola, hogy a televízó帽子ó része hozzaér t az alaphoz vagy az alap illesztőkerethez, amikor a televízió tartja.

Megegyzes

Tartsa mindkét kezzelBiztosan a televiziot es gyozodjon meg rola, hogy a pant F es a televizio alsoresze egy vonalban vannak a maszkoloszalaggal.
A televiziôt harom embar szalitsa és a televizóval szemben áló személy irányítsa a tobbieket a pozión beallitasa kozben.

Kiemelt ovatossagra van szukség a televizio felszerelse kozben, kulonosen annak a szemelynek a reszerol, aki aluról tamasztja meg a televiziôt, mert a keszülk leborulhat, és ez sulyos testi serulést, akár halalt is okozhat.

2 Szerelje fel a televiziôt az alapra vagy alap illesztőkeretre.

• Finoman csusztassa le a televiziôt, és a televizio hatuljan levő tárcsákat (B) akassza az alapba vagy az alap illesztőkeretbe, miután megbizonyosodott a furatok megfelelo alakjáról.
  A televizióksülék falra valo felszerelése után Ellenörizze, hogy a tárcsák (szorosan illeszkednek-e az alapba vagy az alap illesztókeretbe.
• Ovatosan engedje el mindkét kezzel, ügyelve arra, hogy a televizio nem esik le.

• Miután a televizióf felszerelte a falra, távolítsa el a maszkolószalagot, vagy egyeb eszköket a falró.

HU

FIGYELMEZTETES

• Üglyeljen rá, hovy kettő, vagy tobb személy (75 húvelykes, vagy annál nagyobb televízió esétén három vagy tobb személy) fogja a televízió szallitás kozben.

3 Teendok a tv-keszulek aljanak elmozdulasa Ellen.

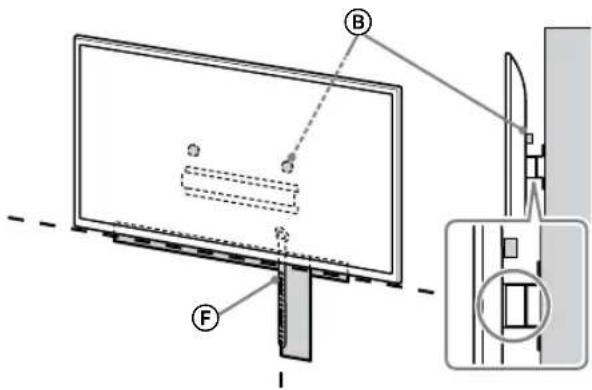

• A laza pantot F rogzitse feszesen a falhoz.

Hasznaljon egy 5 mm atmerojv vagy annak megfelelo csavart (nincs mellekelve).

Megegyzes

• Probálja a tv-keszülk ajat enyhén maga felé huzni annak Ellenörzéshez, hogy azBiztosan nem mozog-e elore. Ha mozgást tapasztal, akkor a rogzítés nem megfelelo, és a pantot Eújra szorosan fel kell erősitési.

KD-65XG81□□/
65XG80□□ / 55XG81□□ /
55XG80□□ / 49XG81□□ /
49XG80□□ / 43XG81□□ /
43XG80□□

1 Emelje meg a televiziót.

Annak a megvalasztasahoz, hogy a tarcsak (hol csatlakozzanak az alap, vagy az alap illesztokeret tartojahoz, tekintse at "A felszerelhesz megfelelohely kivalasztasa" 3.lepseben szerepl tablazatot, a(z) 7. oldalon.
Gyozodjon meg rola, hogy a televizio hatsó része hozzaér t az alaphoz vagy az alap illesztokerethez, amikor a televiziott tartja.

Megegyzes

Tartsa meg két kézzelBiztonságosan a teviziót.

2 Szerelje fel a televiziôt az alapra vagy alap illesztókeretre.

• Finoman csuszatta le a televizió, és a televizio hatuljan levő tárcsákat (B) akassza az alapba vagy az alap illesztőkeretbe, miután megbizonyosodott a furatok megfelelo alakjáról.
• A televizióksülék falra való felszerelése után Ellenörizze, hogy a tárcsák (B) szorosan illeszkednek-e az alapba vagy az alap illesztókeretbe.
• Ovatosan engedje el mindkét kézzel, ügyelve arra, hogy a televizio nem esik le.

2-a

2-b

↓

↓

FIGYELMEZTETES

• Ugyeljen rá, hogy kettó, vagy több személy (75 húvelykes, vagy annal nagyobb televízió esétén három vagy több személy) fogja a televíziót szallitás kozben.

3 Teendok a tv-keszülek aljanak elmozdulása Ellen.

• A laza pantot F rogzitse feszesen a falhoz.

Hasznaljon egy 5 mm atmerojvagy annak megfelelo csavart (nincs mellekelve).

Megjegyzes

• Probalja a tv-keszulek ajat enyhén maga felé huzni annak Ellenörzéshez, hogy azBiztosan nem mozog-e elore. Ha mozgast tapasztal, akkor a rogzités nem megfelelo, es a pantot F ujra szorosan fel kell erositeni.

A felszerelés megfeleloségének ellenörzese

Ellenorizze a kovetkezoket.

A tárcsák ⑧ szorosan illeszkednek az alapba vagy az alap illesztőkeretbe.
- A halózati kabel es az összekö tó kábelek nem csavarodtak meg vagy csipödtek be.
A pant F feszes es nom laza.

FIGYELMEZTETÉS

A halózati kabel stb. nem megfelelo elhelyezese rovidzarlat miatt tuzet vagy aramutest okozhat. Ellenorizze a felszerelés megfeloségét.

Egyeb informaciók

A televiziokeszülk eltavolitásakor visszafelé hajtsa vegre az eljárast.

FIGYELMEZTETÉS

• Ügyljen rá, hovy kettó, vagy tobb személy (75 húvelykes, vagy annál nagyobb tevízió esétén három vagy tobb személy) fogja a tevíziót leszerelés kozben.

Muszaki adatok

Méretek: (kb.) [mm]

h1:20(2-besétén)
h2:60(2-aeseten)

Suly (csak az alap): (kb.) [kg]

0.8

A forma es a muszaki adatok elozetes bejelentes nélkül megvaltozhatnak.

Montáz u stény (2-b)

Poznámka

Montáz u stény (2-b)

Poznámka

IN OIN NINN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN INN

NNnnnnn nn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
