Tuotetyyppi	LED LCD 4K Ultra HD -televisio
Merkki	Sony
Malli	KD55XG8096
Näytön koko (diagonaali)	55 tuumaa (139 cm)
Tarkkuus	3840 x 2160 pikseliä (4K Ultra HD)
Mitat ilman jalustaa (L x K x S)	Noin 1241 x 721 x 95 mm
Paino ilman jalustaa	Noin 17,5 kg
Virtalähde	220-240 V AC, 50/60 Hz
Sähkönkulutus (valmiustila)	Alle 0,5 W
Energialuokka	A+ (voimassa olevan standardin mukaan)
Käyttöjärjestelmä	Smart TV (Android TV)
Liitettävyys	Sisäänrakennettu Wi-Fi, Ethernet, Bluetooth
HDMI-tulot	4 x HDMI (1 ARC)
USB-tulot	2 x USB
Sisäänrakennetut kaiuttimet	2 x 10 W
Seinäasennuksen yhteensopivuus	VESA 300 x 200 mm (sovittimen kanssa)
Tärkeimmät toiminnot	HDR10, HLG, Motionflow XR 200 Hz, Dolby Audio
Huolto ja puhdistus	Pölytä pehmeällä ja kuivalla liinalla. Älä käytä hankaavia puhdistusaineita.
Varaosat ja korjattavuus	Korjattavuusindeksi saatavilla Sony-sivustolla. Varaosat saatavilla valtuutetun huollon kautta.
Turvallisuus	Seinäasennus jätettävä valtuutetulle asentajalle. Älä altista vedelle tai liialliselle kosteudelle.
Pakkauksen sisältö	Televisio, pöytäjalusta, kaukosäädin, paristot, asennusopas, takuu

Usein kysytyt kysymykset - KD55XG8096 SONY

Mikä on Sony KD55XG8096 -television hinta?

Hintaa ei ole ilmoitettu ohjekirjassa. Se vaihtelee myyjien mukaan. Tarkista ajantasainen hinta verkkokaupoista.

Kuinka puhdistaa Sony KD55XG8096 -näyttö?

Käytä pehmeää ja kuivaa liinaa (mikrokuitu) pölyn poistamiseen. Älä koskaan käytä hankaavia tai alkoholipohjaisia puhdistusaineita. Tahrojen kohdalla kostuta liinaa kevyesti vedellä.

Kuinka asentaa televisio seinälle SU-WL450 -telineen kanssa?

Ohjekirjassa on yksityiskohtaiset asennusohjeet. On erittäin suositeltavaa käyttää Sony-valtuutettua asentajaa. Seinän on kestettävä vähintään 4 kertaa television paino. Käytä sopivia ruuveja (ei sisälly toimitukseen), joiden halkaisija on vähintään 8 mm.

Mitkä ovat Sony KD55XG8096:n mitat jalustan kanssa?

Tarkkoja mittoja pöytäjalustan kanssa ei ole annettu ohjekirjassa. Yleensä syvyys kasvaa noin 20-30 cm jalustan kanssa. Katso täydelliset tekniset tiedot Sony-sivustolta.

Kuinka vaihtaa käyttöliittymän kieltä?

Siirry television asetuksiin kaukosäätimellä. Mene kohtaan 'Asetukset' > 'Kieli' ja valitse haluamasi kieli (ranska saatavilla).

Miksi näyttö on musta, vaikka ääni toimii?

Tarkista, että tulolähde on oikea. Kokeile sammuttaa ja käynnistää televisio uudelleen. Jos ongelma jatkuu, tarkista HDMI-kaapelit tai ota yhteyttä Sonyn tukeen.

Mikä on television ääniteho?

Televisiossa on kaksi 10 W:n kaiutinta, eli kokonaisteho 20 W. Se tukee Dolby Audiota paremman äänikokemuksen saamiseksi.

Kuinka yhdistää Bluetooth-kuulokkeet?

Siirry kohtaan 'Asetukset' > 'Bluetooth-laitteet' > 'Lisää laite'. Aseta kuulokkeet pariliitostilaan ja valitse ne luettelosta. Seuraa näytön ohjeita.

Mistä voin ladata täydellisen käyttöohjeen?

Täydellinen ohjekirja on saatavilla ilmaiseksi PDF-tiedostona osoitteessa notice-facile.com (526 sivua). Voit ladata sen suoraan tuotteen sivulta.

Onko televisio yhteensopiva HDR-standardin kanssa?

Kyllä, Sony KD55XG8096 tukee HDR10- ja HLG-formaatteja. Se tarjoaa paremman kuvanlaadun HDR-yhteensopiville sisällöille.

KÄYTTÖOHJE KD55XG8096 SONY

Asennustiedot Sonyn seinäasennuskiinnittimen (SU-WL450) käytämiseksi

Tuetut mallit:

KD-75XG80□□*/65XG81□□*/65XG80□□*/55XG81□□*/ 55XG80□□*/49XG81□□*/49XG80□□*/43XG81□□*/ 43XG80□□*

• Kyseisissä mallinimissä "□□" tarkoittaa kunkin mallin numeroita ja/tai merkkejä.

Asiakkaille

Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony suosittelee, etta television asennus anetaan Sonyn jalleenmyyjan tai asiantuntevan huoltolikkeen tehtavaksi. Alä yritä asentaa sitä itse.

Sony-jalleenmyyjille ja urakoitsijoille

Kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.

Tämän tuotteen asentaminen edellyttä riittävä ammattitaitoa erityisesti sen märittämiseksi,kestäkö seinä television painon. Tämän tuotteen seinaan asentaminen on jatettäv Sonyn jalleenmyyjan tai huoltolikkeen tehtäväksi ja asennuksen turvallisuuteen on kiinnitettävi riittävästi huomiota. Sony ei ole vastuussa mistaan vahingosta tai vammoista, jotka johtuvat tuotteen vaärastä käsittelysta tai asennuksesta.

Varmista turvallisuus ja asianmukainen asennus noudattamalla seinäasennuskiinnittimen käytöohjeita, TV:n asetusopasta ja tämän oppaan ohjeita.

Turvallisuus

Kiitos,että paatit ostaa tamin tuotteen.

Asiakkaille

Tāmān tuotteen asentaminen edellyttārīttāvāa ammatitaitoa. Asennus onannettva Sony-jälenemyyjan tai valtuutetun asentajan tehtavaksi, ja turvallisuenteu on kiinnitettā veryistahuomiota asennuksen aikana. Sony eiole vastuussa mistaan vahingosta tai vammoista, jotka johtuvat tuotteen vaarastā kāsittelystā tai asennuksesta taimuun kuin māiritetyn tuotteen asennuksesta. Tāmā e i vaikuta (mahdollisin) lakisaäteisiin okeuksiisi.

Sony-jalleenmyyjille

Tāmān tuotteen asentaminen edellyttā
riṭṭāvāa ammatitaitoa. Lueñana
kāyṭṭoohjeet huolellisesti, jotta asennus
voidaan suoritttau turvallisesti. Sony ei
ole vastuussa mistaan vahingosta tai
vammoista, jotka johtuvat tuotteen
vaarastä kāsittelysta tai asennuksesta.
Anna tāmā kāyṭṭoohje asiakkaalle
asennuksen jälkeen.

Tassä käytöohjeessa kuvataan tuotteen oikeaoppinen käsittely sekä tärkeät varotoimet onnettoumuksien estamiseksi. Muista lukea tamä ohje huolellisesti ja käytää tuotetta oikein. Sälytä tamä käytööhje tulevaa käytöa varten.

Sonyn tuotteet on suunniteltu turvallisuutta ajatellen. Jos tuotteita kaytetaän vaärin, seurauktena voi olla tulipalon, sahkoiskun, tuotteen kaatumisen taiutoamisen aiheuttama vakava henkilovahinko. Huomioi turvallisuutta koskevat vartoimet tallaisten onnettomuuksen destabiliseki.

VAROTOIMET

Märitetyt tuotteet

Tāmā seinaaennuskiinnit on tarkoitettu kaytettaväksi sille märiritettyen teilesioiden kanssa. Tarkista television viiteoppasta, etta seinaaennuskiinnitintā voidaan kayttä.

Asiakkaille

VAROITUS

Jos seuraavia varotoimia ei noudateta, seurauktena voi olla tulipalon, sahköiskun tai tuotteen putoamisen aiheuttamavakava henkilovahinko tai kuolema.

Asennuksen saa suorittaa vain valtuutetu asentaja. Pidä lapset poissa asennusalueelta asennuksen aikana.

Jos seinaasennuskiinnitanta tai televisiota ei asenneta oikein, seurauktena voi ola seuraavat onomettuudet. Muista jattaa asennus valtuutetun asentajan tehtavaksi.

• Televisio saattaa pudota ja aiheutta mustelmia, murtumia tai muunvakavan henkilövahingon.
  Jos seina, johon seinaasennuskiinnit in asennetaan, on epavakaa, epatasainen tai se ie ole kohtisuorassa lattiaan nahden, yksikko saattaa pudota ja aiheuttaa henkilio-tai omaisuusvahingon. Seinan on pystytava kantamaan vahintaan nelj kertaa television poin. (Katso television poin sen viiteoppasta.)
  Jos seinaasennuskiinnitanta ei ole asennettu seinalle tarpeeksiti tukevasti, yksikko saattaa pudota ja aiheuttta henkilo- tai omaisuusvahongin.

Muista antaa television siirtäminen tai irrottaminen valtuutetun asentajan tehtäväksi.

Jos muut kuin valtuutetut asentavat kuljettavat tai irrottavat television, se saattaa pudota ja aiheutttaa henkilö-tai omaisuusvahingon. Varmista, etta tevisiota kantamasa ja irrottamma on vahintaan kaksi henkilöä (tai vahintaan kolme henkilöä, jos television koko on yli 75 tuumaa).

Alä irrota ruuveja tms. television kiinnityksen jälkeen.

Jos nain tehdäan, tevisio saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Alä tee muutoksia seinäasennuskiinnittimen osiin.

Jos nain tehdään,seinäasennuskiinnit saattaa pudota ja aiheuttaa henkilö-tai omaisuusvahingon.

Alä asenna muita laitteita kuin maäritelty tuote.

Täm seinaasennuskiinnit on tarkoitettu kayettaväksi ainoastaan sille märitetyn tuotteen kansa. Jos asennat muun kuin märitetyn laiteen, se saattaa pudota ja rikkoutua ja aiheuttaa henkilo- tai omaisuusvahingon.

Alä kohdista
seinäsennuskiinnitttimeen
television lisaksi muuta
kuormaa.
Alä ravista tevisiota
vasemmalle/oikealle tai
ylos/alias.

Jos nain tehdäan, tevisio saattaa pudota ja aiheuttta henkilo- tai omaisuusvahingon.

Älä nojaa tai riipu televisiosta.

Ala noja tai riipu tevisiosta, sillä se saattaa pudota ja aiheuttaavakavan henkilövahingon.

VAROTOIMET

Jos seuraavia varotoimia ei noudateta, seurauktena voi olla henkilo-tai omaisuusvahinko.

Alä kaytä liikaa voimaa tuotteen puhdistuksen tai huollon yhteydessä.

Alä paina television ylasivulta liialla voimalla. Jos nain tehdän, tevisio saattaa pudota ja aiheuttaa henkilo- tai omaisuusvahingon.

Varotoimet

• Jos.SEINAASENNUSKIINnittmeen asennettua televisiosta kayetetaan pitkaa, television takana tai ylapuolella oleva seinapinta voi varjäantya tai tapetti irrota seinamateriaialista riippuo.
• Jos seinaasennuskiinnit irrotetaan sen, seina ansentamisen jalkeen, seinaan järuvinreiet.
• Alä kayta seinäasennuskiinnitanta paikassa, johon kohdistuu mekaanista tärinä.

Seinäasennuskiinnittimen asentaminen

Sony-jalleenmyyjille

VAROITUS

Seuraavat ojeet ovat ainoastaan
Sonyjalleenmyyjille.Muista lukea edella olevat turvallisuusvarotoimet ja kiinnit erityista huomiota turvallisuuteen tamntuotteen asennuksen, huollon ja tarkastuksen aikana.

Alä asenna seinäasennuskiinnitintä seinäpintoihin, joissa television kulmat tai sivut ulkonevat seinäpinnasta.

Ala asenna seinaaessnuskiinnitanta pylvaaseen tai vastaavinseinapintoihin, joissa television kulmat tai sivut ulkonevat seinapinnasta. Jos henkiltoe isine osusu stelevision ulkonevaan kulmaan tai sivuun, seurauskena voi olla henkil-tai omaisuvsahinko.

Alä asenna televisiota ilmastointilaitteen ylä- tai alapuolle.

Jos tevisio altistuu ilmastointilaitteen venivuodoille tai ilmavirralle pitkiä aikoja, seuraksena voi olla tulipalo, sahkoisku tai television toimtahairi.

Muista asentaa seinäsennuskiinnitint tukevasti seinaan tassä kayttöohjeessa annettujen ohjeiden mukaisesti.

Jos jokin ruuveista on loysalla tai pudonnut,
seinasennuskiinnitin saattaa pudota ja
aiheuttta henkilo-tai omaisuusvahingon. Muista kaytttae seinamateriaalille sopivia ruveja ja asenna yksikko tukeasti
vahintaan neljalla 8 mm:n ruuvilla (tai
vastaavalla).

Muista kayttä
toimitetuja ruuveja ja
kiinnitsosia oikein ja
noudata tassä
kayttöhjeessa
annetuja ohjeita. Jos
kaytät korvaavia osia,
tevisio saattaa
pudota ja aiheuttaa
henkilovahingon tai
vahingoittaa
televisiota.

Muista koota kiinnitin oikein noudattamalla tassä kayttöohjeessa selitety menetelmaa.

Jos jokin ruuveista on loysallai tai pudonnut, television saattaa pudota ja aiheuttaa henkilovahingon tai vahingoittta tevisiota.

Muista kiristäa ruuvit kunnolla tarkoitettuihin kohtin.

Jos nain ei tehdä, television saattaa pudota ja rikkoutua sekä aiheuttaa henkilö-tai omaisuusvahingon.

Varo kohdistamasta television iskuja asennuksen aikana.

Jos television kohdistuu isku, tevisio saattaa pudota ja rikkoutua sekä aiheuttaa henkilö- tai omaisuusvahingon.

Televisio on asennettava seinään, joka on sekkohtisuora etta tasainen.

Jos nain ei tehdä, tevisio saattaa pudota ja rikkoutua sekä aiheuttaa henkilö- tai omaisuusvahingon.

Kun tevisio on asennettu oikein, kiinnitä kaapelit kunnolla.

Jos henkilòtā tai esineita sotteutuu kaapeleihin, seurauktena saatta olla henkilovahinko tai television vahingoittuminen.

Ala annvirtajohdon ja liitantakaapelin jaddapuristu siin.

Jos virtajohto tai liitantäkaapeli jäa puristuksiin laitteen ja seinan väniin tai niitta taitetaan tai kierretään voimalla, sisäiset johtimet voivat tulla nakyviin ja seurauktena on oikosulku tai katkos. Täm voi aiheuttaa tulipalon tai sahköiskun.

Seinäasennuskiinnittimen seinäiinnitykseen tarvittavat ruuvit eivat sisally toimitukseen.

Käytä seinämateriaalille ja -rakenteelle
sopivia ruuveja, kun kiinnität
seinäsennuskiinnittimen.

Sisallysluettelo

Asennuksen valmistelu. 5
Osien tarkistaminen.. 5
Asennuspikan märittäminen 6
Jalustan asennus seinään. 8
Television asennuksen valmistelu. 9
KD-75XG80□□ 9
KD-65XG81□□/65XG80□□ 10
KD-55XG81□□/55XG80□□ 11
KD-49XG81□/49XG80□/43XG81□/43XG80□
Television asennus seinään 14
KD-75XG80□□ 14
KD-65XG81□□/65XG80□□/55XG81□□/ 55XG80□□/49XG81□□/49XG80□□/ 43XG81□□/43XG80□□
Asennuksen tarkistaminen. 19
Muuta tietoa 19
Tekniset tiedot 19

Television asennus seinaan

Asennusmenetelma vaihtelee eri teilesoilla. Kayta seinaaasennuskiinnitinta SU-WL450 television asentamiseksi seinalle.

Huomautus

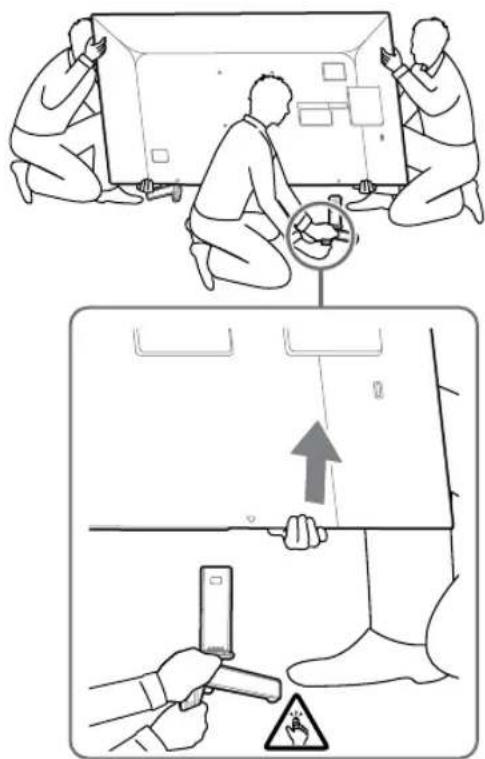

Jos poytajalusta on kiinnitety television, irrota poytajalusta etukateen. Katso ojeet Asetusoppaasta noudata niita kaanteisessä jarjestyksessä poytajalustan irrottamiseksi.
- Aseta tevisio kuvaruutu alaspain tasaiselle ja tukevalle alustalle, jonka paalle on asetetu paksu ja pehmea kangas, kun kiinnitat seinaaennuskiinnittimen kiinnitsosia tai irrotat poytajalustan tevisiosta. Tama esta LCD-nayton pinnan vahingoittumisen.
- Pane irrotetut ruuvit talteen turvalliseen paikkaan poislasten ulottuvilta.

Asennuksen valmistelu

• Ota TV: n viiteopas ja asetusopas esille ennen asennusta.
  Hanki ennen kokoonpanoa valmiaksi ruuveihin sopiva ristipääruuvitalta.
• Tarkista television asennuskohta.
• Pida valmiina vahintaan neljia halkaisijaltaan 8 mm:n ja yksi 5 mm:n ruvi tai vastaava (lisavaruste). Valitse seinamateriaalille sopivat ruuvit.

Osien tarkistaminen

Toimitetaan SU-WL450:n mukana

• Tarkista, etta kaikki osat on toimitetty.

A Jalusta (20) (1) B Hnapyörä (2)
◎ PSW 6x20 (4)◎ PSW 4x20 ja holkki (2)
◎ Välike (20) (2)◎ Hnna (1)
◎ Holkki (20) (M4) (2)	◎ PSW 4x20 (2)
① Jalustan sovitin (2)	◎ PSW 4x10 (8)
◎ Välike (60) (2)◎ PSW 6x50 (2)
◎ Holkki (M4) (2)◎ PSW 4x50 (2)

Asennuspaikan märittäminen

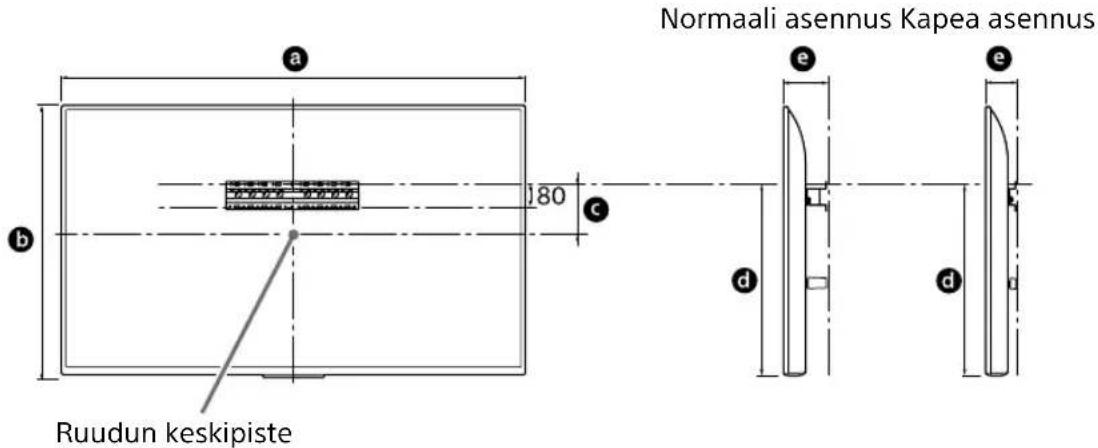

1 Määrītā asennuspaikka.

Varmista, etta seina on riittavän iso teileviolle ja pystyy Kantamaan vahintaan neljä kertaa television painon.

Katso seuraava taulukko television asentamiseksi seinälle. Katso television paino television viiteoppaasta.

Yksikkö: mm

Mallinimi	Näytönn mitat		Ruudun keskikohdan mitta		Asennuspituus
	a	b	c	d	e
					Normaali asennus	Kapea asennus
KD-75XG80□□	1686970202690142100
KD-65XG81□□	1463845173597142100
KD-65XG80□□	1463845173597142100
KD-55XG81□□	124172195460141100
KD-55XG80□□	124172195460141100
KD-49XG81□□	1101645-15*314		119	78
KD-49XG80□□	1101645-15*314		119	78
KD-43XG81□□	97057023315119		77
KD-43XG80□□	97057023315119		77

* Kiinnikkeen sijainti on ruudun keskipisteen alapuolella.

Huomautus

Taulukon arvot voivat vaihdella hieman asennuksen mukaan.
Kun tevisio on asennettu seinalle, sen yareuna on hieman eteenpain kallelaan.

Jata sopiva vali television ja katon sekä seinan esiintyontvien osien valillaseuraavan kuvan mukaisesti.

Yksikko: mm

Noudata seuraavia ohjeita asianmukaisen ilmanvaihdon varmistamiseksi ja lian tai polyn keräantymisen estämiseksi:

• Ala asenna televisiota takaosan varaan, ylosalaisin, takaperin tai sivuttain.
• Ala sijoita televisiota hyllyn, maton tai vuoteen paille tai kaappiin.
• Älä peita televisiota milläan tekstiillä tai muilla vastaavilla, esimerkiki verhoilla tai sanomalehdillä ine.

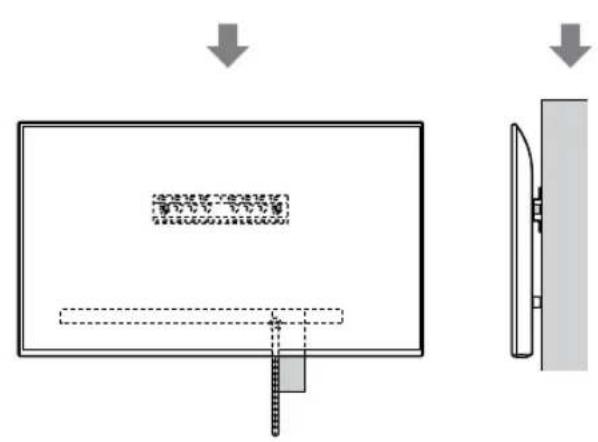

• Ala asenna televisiota alla olevien kuvien mukaisesti.

• Jos kaapeli on tarkoitus vetäa seinän sisälle, tee seinän reikä kaapeleille ennen asennuksen aloittamista.

Estaa kaapeleiden jaaminen puristuksiin tekemallaa seinaan reikajalustan (20) A, Jalustan sovitin 1 ja valikkeen (20) E, valikkeen (60) kehanulkopuolelle.

2 Valitse seineaasennustapa. Etaisyys TV:n takasivulta seinean voidaan valita seuraavasti.

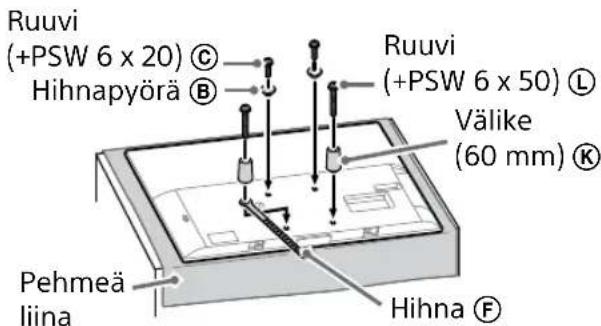

2-a Normaali asennus

2-b Kapea asennus

Katso kohdan 1 taulukko.

VAROITUS

Kun valitaan 2-b, päsy takana olevin liittimiin on rajallinen.

3 Katso jalustan sovittimen kiinnityspaikka alla olevasta taulukosta. Jos valitaan 2-b, ohita tamä vaihe.

Mallinimi Koukun sijainti
KD-75XG80□□
KD-65XG81□□	b
KD-65XG80□□
KD-55XG81□□
KD-55XG80□□
KD-49XG81□□	c
KD-49XG80□□
KD-43XG81□□	d
KD-43XG80□□

Asenna jalustan sovitin ① ruuvilla (PSW 4x10) ② jalustaan (20) ④, kun valitaan 2-a.

4 Maarita ruuvien paikat jalustan (20) A asentamiseksi.

Katso tiedot sivulta 19.

Kun valitaan 2-a, kayta reikien paikkoja jalustan sovittimessa ①.

VAROITUS

Seinan, johon tevisio asennetaan, on pystyttavakantamaan vahintaan nelj kertaa television poin (Katso television pao sen viiteoppaasta.).
Märäta seinänkestävyss, johon tevisio asennetaan. Vahvistaseinätarvittaessa riittavasti.

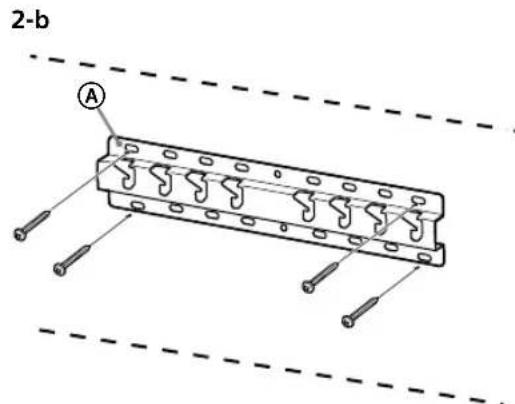

Jalustan asennus seinään

• Käytä vähintaan neljää halkaisijaltaan 8 mm:n tai vastaavaa ruuvia (lisävaruste).
• Asenna neljä ruuvia jalustan sovittimeen ① ja jalustaan (20) A (vain 2-a).
• Asenna jalusta (20) © seinään vaakasuorassa.

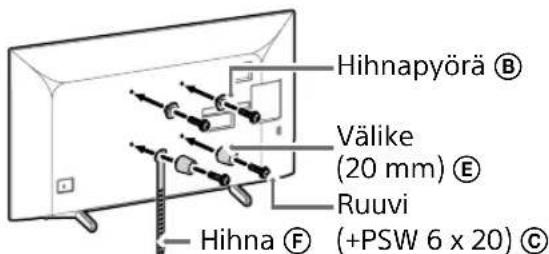

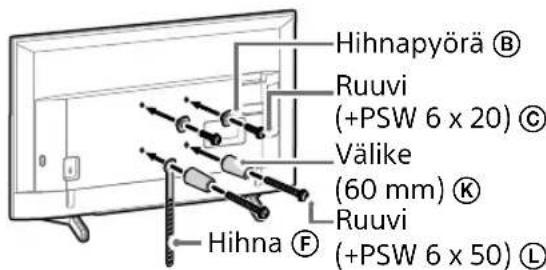

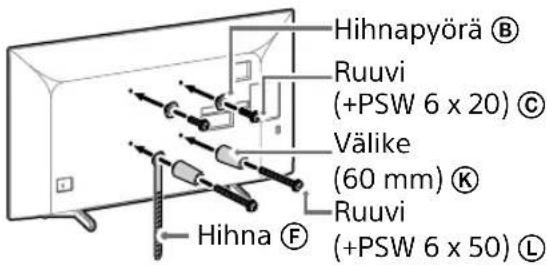

Television asennuksen valmistelu

Katso asetusoppaasta ohjeita jalustan asennukseen.

KD-75XG80□□

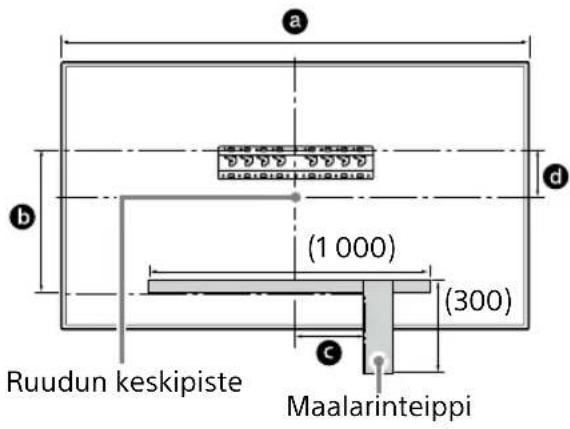

1 Merkitse asennuspaikka seinään.

• Merkitse television paikka jalustan tai jalustan sovittimen laheisyyteen esim. maalarinteippia (lisavaruste) kayttamalla. Katso alla oleva kuva ja taulukko.

Yksikkö: mm

Mallinimi	Merkinnän pituus			Ruudun kesikohdan mitta
	a	b	c	d
KD-75XG80□□	1	686	564	150 202

2 Kiinnitä seinaasennuskiinnittimen kiinnitysosat. Tarkista kiinnitysosat sivun 5 kappaleen "Osien tarkistaminen" kohdan "Toimitetaan SU-WL450:n mukana" mukaisesti.

Huomautus

Kiinnitta kiinnityssosat tukevasti kayttamalla ruuveja.
Jos kaytatsahkotoimista ruuvinvaanninta, valitsekirstysvoimanasetukseksi noin 1,5 N·m [15 kgf·cr
Sälytä käytetyt tai käytamattomat osat turvallissessa paikassa tulevaa käytötarvetta varten. Sälytä tamä käyttoohje tulevaa käytöä varten.

Normaali asennus (2-a)

Kapea asennus (2-b)

Huomautus

• Joitakin TV:n takana olevia liitantjə ei voi kayttta, kun kaytetaan tata asennustapaa.

3 Liitä tarvittava(t) kaapeli(t) television.

Muista liittaa kaapelit ennen television asennusta seinaan. Kaapeleita ei voi liittaa sen jälkeen, kun tevisio on asennettu. Katso television mukana toimitettu viiteopas.

Huomautus

• Anna kaapeleiden seinään asentaminen valtuutetun asentajan tehtaväksi.
  Niputa liitantakaapelit yhteen ennen seinaaessnusta, jotta et astu niiden paalle.

4 Irrota poytajalusta televisiosta.

• Poista poytajalustan sivut yksi kerrallaan. Pitele poytajalustaa tukevasti molemmilla kasillä, kun toiset henkilötnostavat TV:tä.

Toista edellinen vaihe ja poista poytajalustan toinen sivu.

Huomautus

Poytajustan irrottamisessa tarvitaan vahintaakolme henkiloa.
Varo kayttamasta liallista voimaa irrotaessasi poytajalustaa TV:sta, jotta TV ei kaadu ja vahingoitu tai aiheuta henkilovahinkoa.
Kasittele poytajalustaa varovasti, jotta TV e i vahingoitu.
- Ole varovainen nostaessasi poytajalustasta irrotetua televisiota, sillä poytajalusta voi kaatua ja aiheuttaa henkilövahingon.
- Ole varovainen irrotaessasi poytajalustaa televisiosta, jotta tevisio ei kaadu ja vahingoita TV:n alla olevaa pintaa.

KD-65XG81□□/

65XG80□□

1 Kiinnitä
seinäasennuskiinnittimen
kiinnityssat. Tarkista
kiinnityssat sivun 5
kappaleen "Osien
tarkistaminen" kohdan
"Toimitetaan SU-WL450:n
mukana" mukaisesti.

Huomautus

Kiinnitta kiinnityssosat tukevasti kayttamalla ruuveja.
Jos kaytatsahkotoimista ruuvinvaanninta, valitsekiristysvoiman asetukseksi noin 1,5 N-m 15kgf· cm
Säilytä käytetyt tai käytämattomat osat turvallissessa paikassa tulevaa käytötarvetta varten. Säilytä tamä käyttoohje tulevaa käytöä varten.

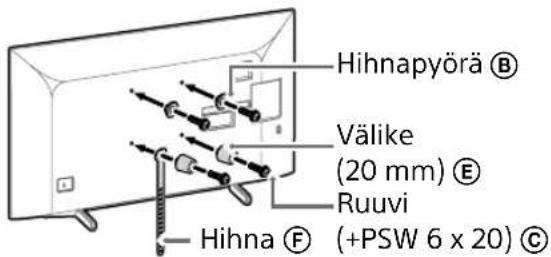

Normaali asennus (2-a)

Kapea asennus (2-b)

Huomautus

Joitakin TV:n takana olevia liitantjoei voikayttta, kun kaytetaanata asennustapaa.

2 Liitä tarvittava(t) kaapeli(t) television.

Muista liittä kaapelit ennen television
asennusta seinään. Kaapeleita ei voi liittä
sen jälkeen, kun tevisio on asennettu.
Katso television mukana toimitetty
viiteopas.

Huomautus

• Anna kaapeleiden seinään asentaminen valtuutetun asentajan tehtaväksi.
  Niputa liitantakaapelit yhteen ennen seinaaennusta, jotta et astu niiden paalle.

3 Irrota poytajalusta televisionista.

• Poista poytajalustan sivut yksi kerrallaan. Pitele poytajalustaa tukevasti molemmilla kasillä, kun toiset henkilöt dostavat TV:tä.

Toista edellinen vaihe ja poista poytajalustan toinen sivu.

Huomautus

Poytajalustan irrottamisessa tarvitaan vahintaan kolme henkiloa.
- Varo kaytamasta liallista voimaa irrotaessasi poytajalustaa TV:sta, jotta TV ei kaadu ja vahingoitu tai aiheuta henkilovahinkoa.
Kasittele poytajalustaa varovasti, jotta TV eivahingoitu.
- Ole varovainen nostaessasi poytajalustasta irrotetua televisiota, sillä poytajalusta voi kaatua ja aiheuttaa henkilövahingon.
- Ole varovainen irrotaessasi poytajalustaa televisiosta, jotta tevisio ei kaadu ja vahingoita TV:n alla olevaa pintaa.

KD-55XG81□□/55XG80□□

1 Kiinnitä
seinäasennuskiinnittimen
kiinnityssat. Tarkista
kiinnityssat sivun 5
kappaleen "Osien
tarkistaminen" kohdan
"Toimitetaan SU-WL450:n
mukana" mukaisesti.

Huomautus

• Kiinnitta kiinnityssosat tukevasti kayttamalla ruuveja.
  Jos kaytatsahkotoimista ruuvinvaanninta, valitsekiristysvoiman asetukseksi noin 1,5 N-m 15kgf· cm
  Sailyta kaytetyt tai kayttamattomat osat turvallissasa paikassa tulevaa kayttotarvetta varten. Sailyta tamakayttoohje tulevaa kayttoa varten.

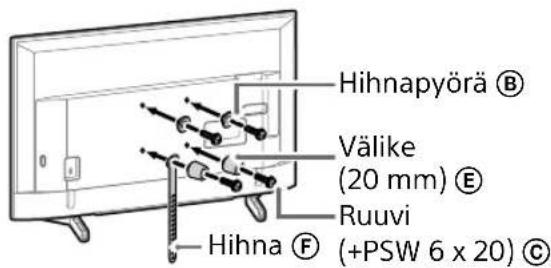

Normaali asennus (2-a)

Kapea asennus (2-b)

Huomautus

Joitakin TV:n takana olevia liitantjä ei voi kayttä, kun kaytetaanata asennustapaa.

2 Liitä tarvittava(t) kaapeli(t) television.

Muista liittä kaapelit ennen television asennusta seinaan. Kaapeleita ei voi liittäa sen jälkeen, kun tevisio on asennettu. Katso television mukana toimitettu viiteopas.

Huomautus

• Anna kaapeleiden seinään asentaminen valtuutetun asentajan tehtaväksi.
  Niputa liitantakaapelit yhteen ennen seinaaennusta, jotta et astu niiden pälle.

3 Irrota poytajalusta televisionista.

Huomautus

• Ole varovainen nostaessasi pöytäjalustasta irrotettua televisiota, sillä pöytäjalusta voi kaatua ja aiheuttaa henkilövahingon.
• Ole varovainen irrotaessasi poytajalustaa televisiosta, jotta tevisio ei kaadu ja vahingoita TV:n alla olevaa pintaa.

KD-49XG81□□/
49XG80□□ / 43XG81□□ /
43XG80□□

1 Irrota poytajalusta televisionista.

Huomautus

Muista asettaa tevisio pehmean kankaan palle, ettei nayton pinta vahingoitu.
- Alä käytä seinaasennuskiinnittimen asennukseen ruuveja, jotka on irrotettu pöytajalustasta.
Muisa asettaa poytajalusta ja sen ruuvit talteen turvalliseen paikkaan pois lasten ulottuvilta. Tarvitset niita, jos haluat jatkossa kayttta televisiota poydallia. Poytajalustaa ei voi ostaa erikseen.

VAROITUS

Varmista ennen virran kytkemistä televisionoon,etta tevisio on pystysuorassa asennossa. Tevisioon eisaa kytkea virtaa LCD-panelelin ollessa alaspain, sillase voi aiheuttaa kuvaan vaaristymia.
- Jos television pintaan kohdistuu painetta tai isku, se saattaa rikkoutua tai yahingoittua.
- Aseta tevisio kuvaruutu alaspain tasaiselle ja tukevalle alustalle niin, etta poytajalusta riippuu alustan reunan yli. Jos television kuvaruutu ja poytajalustan jalka ovat samalla tasolla, tyoskentlyolosuheet ovat epavakaat ja tevisio voi vahingoittua.
Kun irrotat poytajalustaa televisiosta, pidapoytajalustasta tukevasti kiinni molemmin kasin.

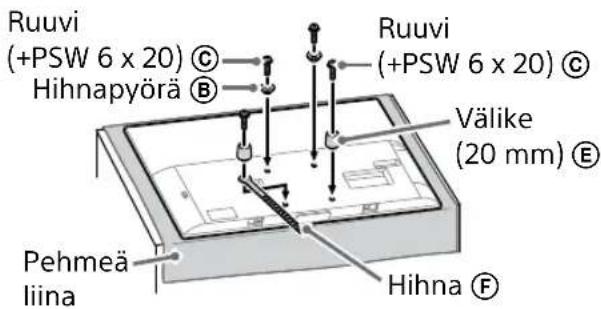

2 Kiinnitä seinäasennuskiinnittimen kiinnitsosat. Tarkista kiinnitsosat sivun 5 kappaleen "Osien tarkistaminen" kohdan "Toimitetaan SU-WL450:n mukana" mukaisesti.

Huomautus

Kiinnitä kiinnityssosat tukevasti kayttamallruuveja.
Jos kaytāt sahkötoimista ruuvinvaannintä, valitsekiristysvoiman asetukseksi noin 1,5 N·m [15 kgf·cm].
Säilytä käytetyt tai käytämattomät osat turvallissasa paikassa tulevaa käytötarvetta varten. Säilytä tamä käytöohje tulevaa käytöa varten.

Normaali asennus (2-a)

Kapea asennus (2-b)

Huomautus

Joitakin TV:n takana olevia liitantjoei voikayttta, kun kaytetaanataa asennustapaa.

3 Liitä tarvittava(t) kaapeli(t) television.

Muista liittä kaapelit ennen television asennusta seinaan. Kaapeleita ei voi liittäa sen jälkeen, kun tevisio on asennettu. Katso television mukana toimitettu viiteopas.

Huomautus

• Anna kaapeleiden seinään asentaminen valtuutetun asentajan tehtavaksi.
  Niputa liitantakaapelit yhteen ennen seinaaennusta, jotta et astu niiden paalle.

Television asennus seinaan

KD-75XG80□□

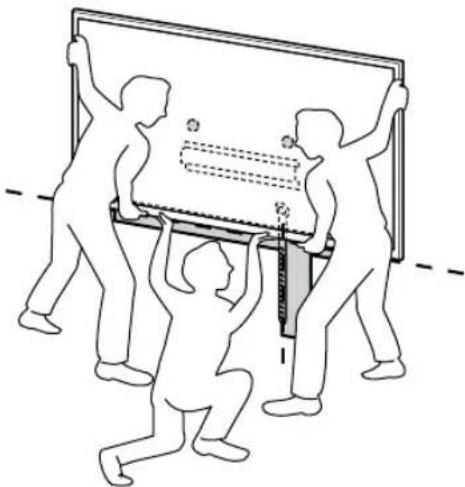

1 Nosta teilevisio paikoilleen.

• Katso hihnapyörien (B) ripustuspaikka jalustassa tai jalustan sovittimessa kohdan "Asennuspikan märittäminen" vaiheen 3 taulukosta sivulta 7.
• Varmista televisiota nostaessasi, etta television takapuoli koskettaa jalustaa tai jalustan sovitinta.

Huomautus

Kannattele telesiota tukevasti molemmilla kasilä ja varmista, etta hihna 已 ja television alareuna ovat linjassa maalarinteipin kanssa.
- Varmista,etta television kantamiseen osallistuu kolme henkiloa, ja kanna tevisiota siten, etta television edessa seisova henkilopastaa muita asennosaatamisessa.

• Ole varovainen asentaessasi televisiota seinälle ja varmista erityisesti televisiota alapuoleelta kannattelevan henkilön turvallisuus, sillā tevisio voi aiheuttaa pudotessaanvakavan henkilövahingon tai kuoleman.

2 Asenna television jalustaan tai jalustan sovittimeen.

• Liu'uta televisiota varovasti alaspain ja ripusta television taakse kiinnitetyt hihnapyorat ⑧ jalustaan tai jalustan sovittimeen siten, etta ne ovat oikein reli'issä.
  Kun tevisio on asennettu seinään, tarkista, etta hihnapyorat ⑧ ovat kunnolla kiinni jalustassa tai jalustan sovittimessa.
• Varmista,etta telesio ei putoa, irrottamalla otteesi varovasti.

• Poista maalarinteippi seinästä, kun teilevisio on asennetttu paikoilleen.

VAROITUS

• Varmista,etta vahintaan kaksi henkiloa (tai vahintaan kolme henkloa, jos television koko on yli 75 tuumaa) kannattelee televisiota sen kantamisen aikana.

3 Television alaosan liikkumisen estaminen.

• Poista lóysat hihnasta (F) ja kiinnitā se tukevasti seinään.

• Kayta halkaisijaltaan 5 mm:n ruuvia tai vastaavaa (lisavaruste).

Huomautus

• Varmista yrittamalla vetta television alaosaa hieman itseasi kohti, ettei se liiku eteenpain. Jos liikettahavaitaan, sita ele kiinnitety oikein ja hihna F on kiinnitettava tukevasti uudelleen.

KD-65XG81□□/
65XG80□□ / 55XG81□□ /
55XG80□□ / 49XG81□□ /
49XG80□□ / 43XG81□□ /
43XG80□□

1 Nosta teilevisio paikoilleen.

• Katso hihnapyörien (B) ripustuspaikka jalustassa tai jalustan sovittimessa kohdan "Asennuspikan maärittäminen" vaiheen 3 taulukosta sivulta 7.
• Varmista televisiota nostaessasi, etta television takapuoli koskettaa jalustaa tai jalustan sovitinta.

Huomautus

• Pida TV:sta kiinni tukevasti molemmilla kassila.

2 Asenna television jalustaan tai jalustan sovittimeen.

• Liu'uta televisiota varovasti alaspain ja ripusta television taakse kiinnitetyt hihnapyorat ⑧ jalustaan tai jalustan sovittimeen siten, etta ne ovat oikein reli'issä.
  Kun tevisio on asennettu seinään, tarkista, etta hihnapyorat ⑧ ovat kunnolla kiinni jalustassa tai jalustan sovittimessa.
• Varmista,etta televisione i putoa, irrottamalla otteesi varovasti.

2-a

2-b

↓

↓

VAROITUS

• Varmista, etta vahintaan kaksi henkiloa (tai vahintaan kolme henkiloa, jos television koko on yli 75 tuumaa) kannattelee televisiota sen Kantamisen aikana.

3 Television alaosan liikkumisen estaminen.

• Poista lóysat hihnasta F ja kiinnitase tukevasti seinäan.

• Käytä halkaisijaltaan 5 mm:n ruuvia tai vastaavaa (lisävaruste).

Huomautus

Varmista yrittamalla vetta television alaosaa hieman itseasi kohti, ettei se liiku eteenpain. Jos liikettahavaitaan, sita e ole kiinnitety oikein ja hihna F on kiinnitettava tukevasti uudelleen.

Asennuksen tarkistaminen

Tarkista seuraavat kohdat.

• Hihnapyorat ⑧ on ripustetty kunnolla jalustaan tai jalustan sovittimeen.
• Johto ja kaapeli eivät ole kiertyneenä tai puristuksissa.
  Hihna F on tiukalla eikä siinä ole loysaa.

VAROITUS

Virtajohdon jne. virheellinen sjoitus saattaa aiheuttta tulipalon tai sahköiskun oikosulun vuoksi. Muista tarkistaa valmis asennus turvallisuuden vuoksi.

Muuta tietoa

Televisio irrotetaan asennukseen nahden painvastaisessa järestyksessä.

VAROITUS

• Varmista, etta vahintaan kaksi henkiloa (tai vahintaan kolme henkloa, jos television koko on yli 75 tuumaa) kannattelee televisiota sen irrottamisen aikana.

Tekniset tiedot

Mitat: (noin) [mm]

a : 400

b : 300

c : 200

d : 100

e:80

f : 480

g : 100

h1 : 20 (tapaus 2-b)

h2 : 60 (tapaus 2-a)

Paino (vain jalusta): (noin) [kg]

0.8

Rakennetta ja teknisä ominaisuksia voidaan muuttaa ilman ennakoilmoitusta.

Seda tehes voib teler kukkuda ja tekitada vigastusi voi varalist kahu.

Arge tehke seinakinnituse osadele muudatusi.

Seda tehes voib seinakinnitus kukkuda ja tekitada vigastusi voi varalist kahu.

Seda tehes voib teler kukkuda ja tekitada vigastusi voi varalist kahu.

Arge toetuge telerile voi rippuge selle kuljes.

Arge toetuge telerile voi rippuge selle kuljes, kuna see voib teile peale kukkuda ja tekitada tosise vigastuse.

ETTEVAATUST

Järgmiste ettevaatusinoude eiramine voib tekitada vigastusi voi varalist kahu.

Porutuste korral voib teler kukkuda voi puruneda. See voib tekitada vigastuse.

Paigaldage teler vertikaalsele ja siledale seinale.

Vaadake teleriga komplektis olevat viitejuhti.

Markus.

• Tellige kaablite paigutamine seina sisse litsentsitud toovotjalt.
• Enne seinale paigaldamist siduge uhenduskaablid kokku, et valtida neile peale astumist.

Vaadake teleriga komplektis olevat viitejuhti.

Markus.

• Tellige kaablite paigutamine seina sisse litsentsitud toovotjalt.
• Enne seinale paigaldamist siduge uhenduskaablid kokku, et valtida neile peale astumist.

Vaadake teleriga komplektis olevat viitejuhti.

Markus.

• Tellige kaablite paigutamine seina sisse litsentsitud toovotjalt.
• Enne seinale paigaldamist siduge uhenduskaablid kokku, et valtida neile peale astumist.

Vaadake teleriga komplektis olevat viitejuhti.

Markus.

• Tellige kaablite paigutamine seina sisse litsentsitud toovotjalt.
• Enneseinalepaigaldamistsidugueuhenduskaablid kokku,etvaltida neilepealeastumist.

Teleri paigaldamineseinale

KD-75XG80□□

Disaini ja tehnilisi andmeid voidakse muuta ilma etteetamata.
