Tip produs	Televizor LED LCD 4K Ultra HD
Marcă	Sony
Model	KD55XG8096
Dimensiune ecran (diagonală)	55 inci (139 cm)
Rezoluție	3840 x 2160 pixeli (4K Ultra HD)
Dimensiuni fără picior (L x H x A)	Aproximativ 1241 x 721 x 95 mm
Greutate fără picior	Aproximativ 17,5 kg
Alimentare	220-240 V CA, 50/60 Hz
Consum electric (în standby)	Mai puțin de 0,5 W
Clasă energetică	A+ (conform normei în vigoare)
Sistem de operare	Smart TV (Android TV)
Conectivitate	Wi-Fi integrat, Ethernet, Bluetooth
Intrări HDMI	4 x HDMI (inclusiv 1 ARC)
Intrări USB	2 x USB
Difuzoare integrate	2 x 10 W
Compatibilitate montare perete	Suport VESA 300 x 200 mm (cu adaptor)
Funcții principale	HDR10, HLG, Motionflow XR 200 Hz, Dolby Audio
Întreținere și curățare	Curățați de praf cu o cârpă moale și uscată. Nu folosiți produse abrazive.
Piese de schimb și reparabilitate	Indicele de reparabilitate disponibil pe site-ul Sony. Piese de schimb disponibile prin service autorizat.
Siguranță	Montarea pe perete încredințată unui instalator autorizat. Nu expuneți la apă sau umiditate excesivă.
Conținutul cutiei	Televizor, suport de masă, telecomandă, baterii, ghid de instalare, garanție

Întrebări frecvente - KD55XG8096 SONY

Care este prețul televizorului Sony KD55XG8096 ?

Prețul nu este indicat în manual. Acesta variază în funcție de vânzători. Consultați site-urile comerciale pentru prețul actual.

Cum curăț ecranul Sony KD55XG8096 ?

Folosiți o cârpă moale și uscată (microfibre) pentru a îndepărta praful. Nu folosiți niciodată produse de curățare abrazive sau pe bază de alcool. Pentru pete, umeziți ușor cârpa cu apă.

Cum instalez televizorul pe perete cu suportul SU-WL450 ?

Manualul detaliază instalarea. Se recomandă insistent apelarea unui instalator autorizat Sony. Peretele trebuie să suporte de cel puțin 4 ori greutatea televizorului. Folosiți șuruburi adecvate (nu sunt furnizate) cu diametrul de cel puțin 8 mm.

Care sunt dimensiunile Sony KD55XG8096 cu piciorul ?

Dimensiunile exacte cu suportul de masă nu sunt furnizate în manual. În general, adâncimea crește cu aproximativ 20-30 cm cu piciorul. Consultați fișa tehnică completă pe site-ul Sony.

Cum schimb limba interfeței ?

Accesați setările televizorului prin telecomandă. Mergeți la 'Preferințe' > 'Limbă' și selectați limba dorită (franceză disponibilă).

De ce ecranul rămâne negru deși sunetul funcționează ?

Verificați dacă sursa de intrare este corectă. Încercați să opriți și să reporniți televizorul. Dacă problema persistă, verificați cablurile HDMI sau contactați asistența Sony.

Care este puterea audio a televizorului ?

Televizorul este echipat cu două difuzoare de 10 W fiecare, o putere totală de 20 W. Suportă Dolby Audio pentru o experiență sonoră mai bună.

Cum conectez o cască Bluetooth ?

Mergeți la 'Setări' > 'Dispozitive Bluetooth' > 'Adăugați un dispozitiv'. Puneți casca în modul de asociere și selectați-o din listă. Urmați instrucțiunile de pe ecran.

De unde pot descărca manualul de utilizare complet ?

Manualul complet este disponibil gratuit în PDF pe notice-facile.com (526 de pagini). Îl puteți descărca direct de pe pagina produsului.

Televizorul este compatibil cu standardul HDR ?

Da, Sony KD55XG8096 acceptă HDR10 și HLG. Oferă o calitate mai bună a imaginii pentru conținuturile compatibile HDR.

MANUAL DE UTILIZARE KD55XG8096 SONY

Informații de instalare pentru適用area dispositivului de montare peperete Sony (SU-WL450)

Modele acceptate:

KD-75XG80□□*/65XG81□□*/65XG80□□*/55XG81□□*/ 55XG80□□*/49XG81□□*/49XG80□□*/43XG81□□*/ 43XG80□□*

• Pouru numele modelului actual, „□□“ indica numărulși/sau caracterele specifice pentru fiecare model.

Pentru clienti

Pentru protectia produsului si din motive de siguranta, Sony recomanda insistent ca instalarea televizorului dumneavoastr sa fie efectuata de distribuiitori sau contractori licenciati Sony. Nu incercaşi sa il instalati personal.

Pentru distribuitorii si contractorii Sony

Acordaţi atenţie totală sigurantei in timpul instalării, intreşinerii periodiceși examinării acestui produs.

Este necessara o experientă suficientă pentru instalarea acestui produs, mai ales pentru a determinina rezistența peretelui pentru susținerea greutății televizorului. Incredințați fixarea pe perete a acestui produs distribuitorilor sau contractorilor licențiș Sonyși cordați o atenție adecovata sigurantei în tampul instalări. Compania Sony nu este răspunțatoare pentru daune materiale sau vătamări corporale cauzate de manipularea inadecovata sau de instalarea necorespunțoare.

Pentru instalarea corectăși in siguranță, respectați instrucțiunile de/utilizare a dispositivului de montare pe perete, ghidul de configurare a televizoruluiși instrucțiunile din prezentul manual.

Despre siguranta

Vä multumim pentru achizitionarea acestui produs.

Pentru clienti

Pentru instalarea acestui produs este necessar un nivel suficient de experientă. Subcontractați instalarea distribuitorilor Sony sau unor contractori licenciatiș si acordati o atenție specială sigurantei in timpul instalarii. Sony nu este responsabilă pentru niciun fel de daune materiale sau vătamâri corporale determinate de manipularea eronata sau de instalarea inadevcătă, respectiv de instalarea altui produs decât cel specificat. Drepturile dv's, prevăzute de lege (dacă există) nu sunt afectate.

Pentru distribuitorii Sony

Pentru instalarea acestui produs este necessar un nivel suficient de operenita. Cititi cu atente iacest manual de instruioni, pentru a efectua operatijile de instalare in siguranta. Sony nu este responsabila pentru niciun fel de daune materiale sau vatakarmi corporale determinate manipularea eronata sua de instalarea inadecvata. Imnanati acest manual clientului dupa instalare.

Acest manual de instruioni prezinta modul de manipulare corecta a produsului si masurile importante de precautie necessities pentru prevenirea accidentelor. Cititi cu ateniete acest manual si utilizes produsul in mod corect. Păstrași acest manual disponibil pentru consultari ulterioare.

Produsele Sony sunt proiectate tinand cont de siguranta. Totusi, daca produsele sunt utilise incorrect, pot avea ca rezultat producerea de grave vatakari corporale prin incendiu, electrocutare, rastumarea sa caderea produsului. Respectati masurile de precautie pentru siguranta, in vederea evitarii unor asemenea accidente.

ATENTIE

Produce specificate

Acest disposizitiv de montare pe perete este projetat in vederea utilizarii cu televizuarele specifie. Pentru televizuare, citigi hidul de referinta pentru a verifica da cădisposizitul de montare pe perete poate fi realizaz.

Pentru clienti

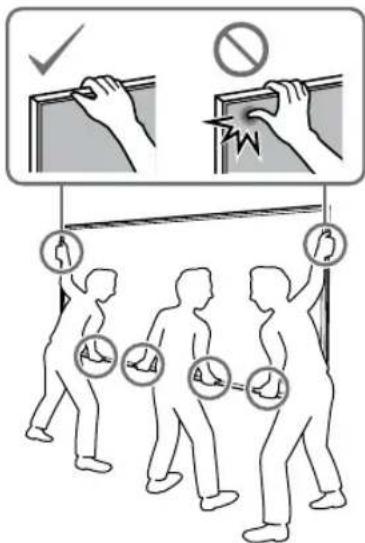

AVERTISMENT

Dacu umatoarele masuri de precautie nu sunt respectate, pot rezultate grave vatamari corporale sau deces prin incendiu, electrocutare sau caderea produsului.

Subcontractați instalarea produsului unor contractori licenciatișși tiniți copii i mici la distanță în timul instalării.

Daca dispositivul de montare pe perete sa televizorul nu este corect instalat, se pot produce urmatoarele accidente. Avei grijca instalarea s fi efectuata de catre contractori licenziati.

• Televizorul poate cădeași poate cauza gravevatamari corporale, precum contuzii sau o fractura.
• Daca peretele pe care este instalat dispositivul de montare este instalib, nu este plan sau nu este perpendicular pe podea, aparatul poate cadea si poate cauza vatamari corporale sau daune materiale. Peretele trebuie sa poata sasusina o greutate de cel putin patru ori mai mare decat cea a televizorului. (Consultati ghidul de referinta al televizorului pentru a-i determina greutatea.)
  Daca instalarea dispositivului de montare pe perete nu este suficient de rezistenta, aparatul poate cadea si poate cauza vatakarmi corporale sa daune materiale.

Contractaşi operatiile demontare sau demontare a televizorului unor contractori licenciati.

Daca persona in afara unor contractori licentiavi transporta sau demontează televizorul, acesta poate cădeași poate caza vațamări corporale sau daune materiaie. Pentru transportarea sau demontarea televizorului este nevoie de două sau mai multe persono (trei sau mai multe persono pentru televizuarele cu diagonală de 75 de inci sau mai mare).

Nu demontaşi suruburile etc. dupa montarea televizorului.

In caz contrar, televizorul poate cădea si poate cauza vătamări corporale sau daune materiale.

Nu aduceți modificari componentelor dispositivului de montare pe perete.

In caz contrar, dispositivul de montare pe perete poate cadea si poate cauza vatamari corporale sau daune materiaie.

Nu monta'i alte echipamente in afara produsului specificat.

Acest dispositiv de montare pe perete este projetat numai n vederea utilizarii cu produsul specificat. Daca montati alt echipament decat cel specificat, aresta poate cadea sau se poate sparge si poate cauza vātamāri corporale sau daune materiaie.

Nu aplicati altă sarcină în afara televizorului pe disposizitivul de montare pe perete.

Nu zdruncinati televizorul stanga/dreapta, sus/jos.

In caz contrar, televizorul poate cadea si poate cauza vatamari corporale sau daune materiale.

Nu va rezemati pe si nu va agatai de televizor.

Nu va rezemati pe si nu va agatati de televizor, deoarece acesta poate cadea si poate cauza grave vatamari corporale.

ATENTIE

Dacā urmātoarele masuri de precaüte nu sunt respectate, se pot produc vāṭamāri corporale sau daune materiale.

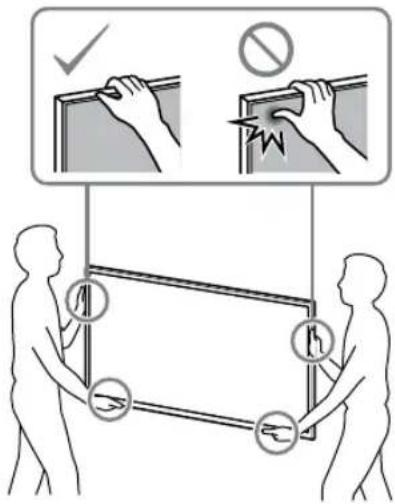

Nu manipulati produsul cu forta excesiva in timpul curataarii sau al intretinerii.

Nu aplicati o fora excessiva in parte de sus a televizorului. In caz contrar, televizorul poate cdea si poate cauza vata mari corporale sau daune materiale.

Măsuri de precautie

Dacautilizati timp indelungat televizorul instalat pe dispositivul de montare pe perete,peretele din spatele sau deasupra televizorului se poate decolora, iar tapetul se poate desprinde, in functie de materialul peretelui.
- Daca dispositivul de montare pe perete este demontat dupa instalarea sa pe perete, in perete vor ramane orificile pentru suruburi.
- Nu utilizzato dispositivul de montare pe perete intr-o locatie unde este supus la vibratio mecanice.

Instalarea dispositivului de montare pe perete

Pentru distribuitorii Sony

AVERTISMENT

Urmatoare instructiuni sunt destinate numai distribuitorilor Sony. Cititi masurile de precautie describe mai sus si acordati o attentie speciala sigurantei in timpul instalarii, al intreinerii si verificarii acestui produs.

Nu instalati dispositivul de montare pe perete pe suprafete ale peretelui unde colturile sau pàrtile laterale ale tevizorului ies in afara fata de suprafata peretelui.

Nu instalati disposizitivul de montare pe perete pe suprafete ale peretelui precum un stalp, unde colturile sau partile laterale ale televizorului ies in afarafata de suprafata peretelui. Daca se intampla ca o persona sau un obiect sa loveasca partea sau coltul iesit in afaraltelevizorului, acest lucru poate cauza vatamari corporale sau daune materiale.

Nu instalati televizorul deasupra unei instalati de aer conditionat sa dedesubtul acesteia.

Dacă televizorul este expus tamp indelungat la scurgeri de apă sau la currente de aer proveneni de la o instalatie de aer conditionat, se pot produce incendii, socuri electrice sau defectiuni ale televizorului.

Instalați disponitivul de montare pe perete în condiții de siguranta, urmânnd induciţiile din acest manual de instrutiuni.

Daca oricare dentre suruburi sunt slabite saud,dispositivul de montare pe perete poate cadaea si poate cauza vatamari corporale saudaune materiale. Utilizati suruburile corespunzatoare pentru materialul peretelui si instalata aparatul in condi tii de siguranta, utilisand patru saui mai multe suruburi cu diametrul de 8 mm (sau echivalent).

Utilizati corespunzator suruburile si piesele de montaj furnizate, urmând instruktiunile din acest manual de instructiuni. Daca utilizesi elemente inlocuitoare, tevizorul poate cadea si poate cauza vatakari corporale sau deteriorarea aparatului.

Asamblati dispositivul de montare pe perete in mod corespunzator, urmând procedura explicata in acest manual de instrutiuni.

Dacā oricare dentre šuruburi sunt slàbite sau cad, televizorul poate cădea.si poate cauza vāṭamāri corporale sau deteriorarea aparatului.

Strangei adefvat suruburile in poziia indicata.

In caz contrar, televizorul poate cädea si poate cauza vātāmāri corporale saudeteriorarea aparatului.

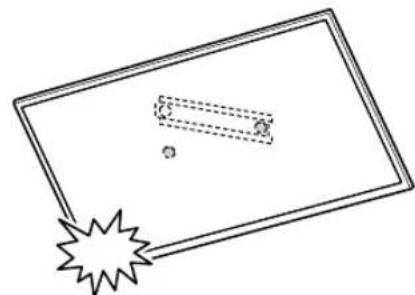

Nu supuneti televizorul la socuri pe durata instalarii.

Dacă televizorul este expus la socuri, poate cădea sau se poate sparge. Aceasta poate cauza vătamari corporale.

Instalati televizorul pe un perete plan si perpendicular pe podea.

In caz contrar, televizorul poate cădea si poate cauza vătamāri corporale.

După instalarea corectă a televizorului, fixați caburile în mod corespunzător.

Dacà oameni sau objecte se fncurcān cabluri, aceasta poate duce la vātamāri corporale sau la detioriorea televizorului.

Nu permiteci ciupirea/ perforarea cablului de alimentare in current alternatively s i nici a cablului de conexiune.

In cazul in care cablul de alimentare in curent alternativ sau cablul de conexiune sunt ciupite/perforate intre aparat si perete sau sunt indoite sau rasucite forat, conductorii interni pot deveni expusi si pot cauza un scurtcircuit sau o intrerupere a alimentarii cu energia electrica. Acesta poate determinina incendii saun soc electric.

Suruburile necessities pourtu fixarea dispositivului de montare pe perete nu sunt furnizate.

Utilizi suruburile corespunzatoare pentru materialul si structura peretelui la fixarea dispositivului de montare pe perete.

Cuprins

Pregatirea pentru instalare. 5

Verificarea pieselor 5

Stabilirea locatiei de instalare 6

Instalarea bazei pe perete 8

Pregatirea instalarii televizorului 9

KD-75XG80□□ 9

KD-65XG81□/65XG80□ 10

KD-55XG81□□/55XG80□□ 11

KD-49XG81□/49XG80□/43XG81□/43XG80□

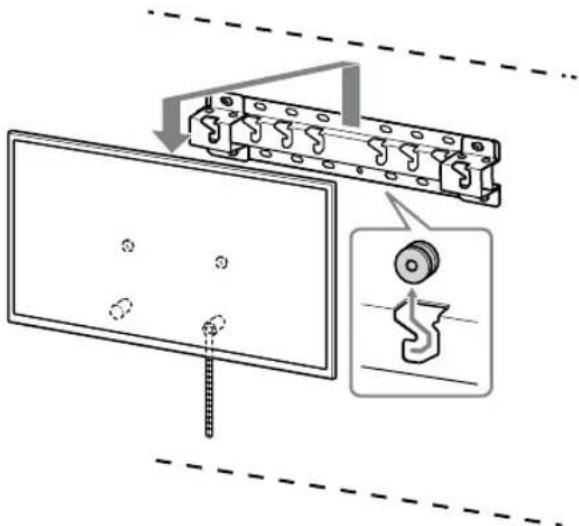

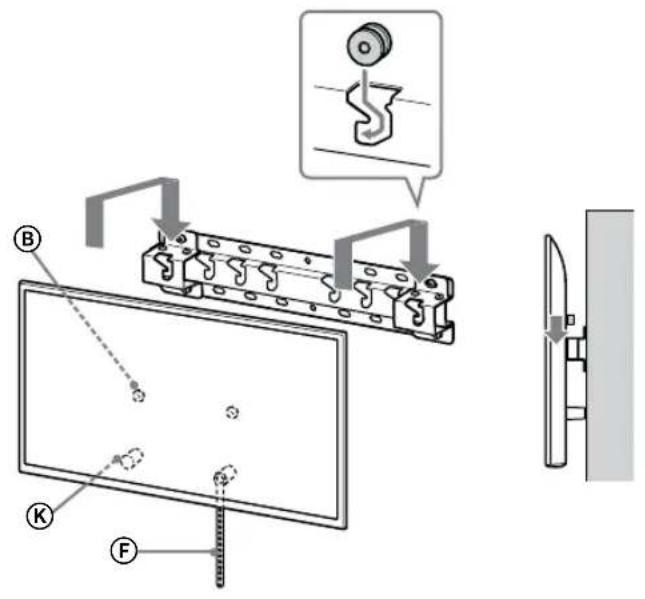

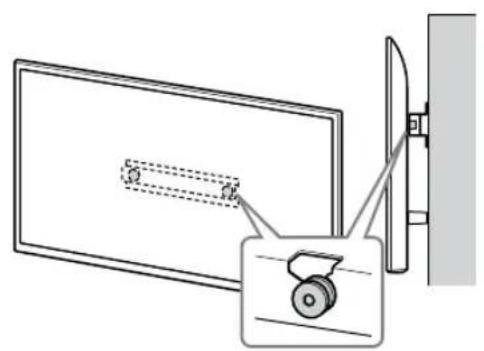

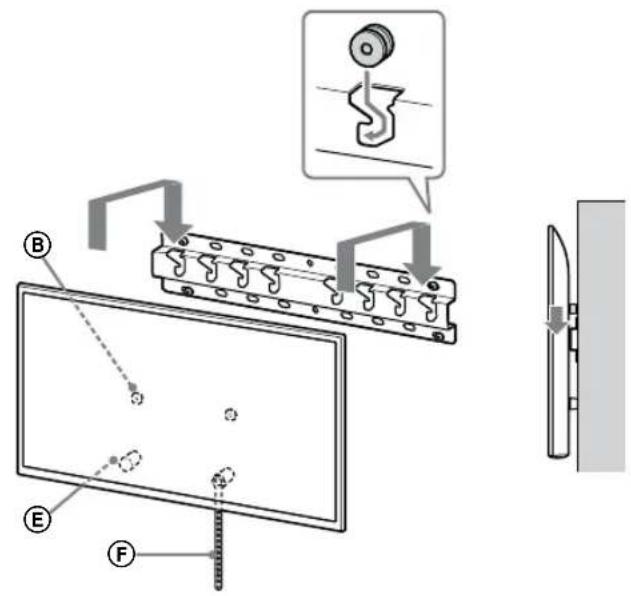

Instalarea televizorului pe perete.14

KD-75XG80□□ 14

KD-65XG81□□/65XG80□□/55XG81□□/ 55XG80□□/49XG81□□/49XG80□□/ 43XG81□□/43XG80□□

Confirmarea finalizarii instalarii. 19

Alte informati 19

Specificatiu 19

Instalarea televizorului peperete

In functie de televizor, este posibil ca procedura de instalare sa differe.

Utilizati dispositivul de montare pe perete SU-WL450 pentru instalarea televizorului pe perete.

Notă

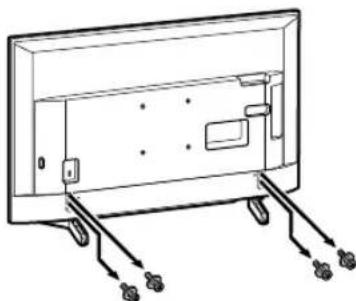

• Daca suportul de masa este atasat la televizor, desprindeti in prealabil suportul de masa. Consultati Ghidul de configurare si urmati paasi in ordine inversa, pentru a detasa suportul de masa.
• Amplasati televizorul cu ecranul orientat inJos pe o suprafata orontalaa si stabila, acoperita cu o laveta groasa si moale, la montarea pieselor de fixare pentru dispositivul de montare pe perete sau la demontarea suportului de masa de la televizor, pentru a preveni deteriorarea suprafetei ecranului LCD.
  Depozitati suruburile demontate intr-o locatie sigura, fara a le la sa la indemana copilor.

Pregătirea pentru instalare

Tinenla indemana ghidul de referinta ghidul de configurare a televizorului inaintede a incepe instalarea.
- Inainte de asamblare, pregati o surubelinita tip Phillips adevvata suruburilor.
- Confirmatu pozita de instalare a televizorului.
- Pregati patru sau mai multe suruburi cu diametrul de 8 mm si un surub cu diametrul de 5 mm sau echivalent (nu sunt furnizate). Selectati suruburi corespunzatoare pentru materialul peretelui.

Verificarea pieselor

Furnizat cu SU-WL450

A Bază (20) (1) B Troj	iu (2)
◎ PSW 6x20 (4)◎ PSW 4x20 cu bucșă (2)	Curea (1)
E Distanțier (20) (2) E	◎ PSW 4x20 (2)
◎ Bucșă (20) (M4) (2)	◎ PSW 4x10 (8)
① Adaptor bază (2) ①	◎ PSW 6x50 (2)
◎ Distanțier (60) (2) ①	◎ PSW 4x50 (2)
◎ Bucșă (M4) (2) ⑨ PSW 4x50 (2)	◎

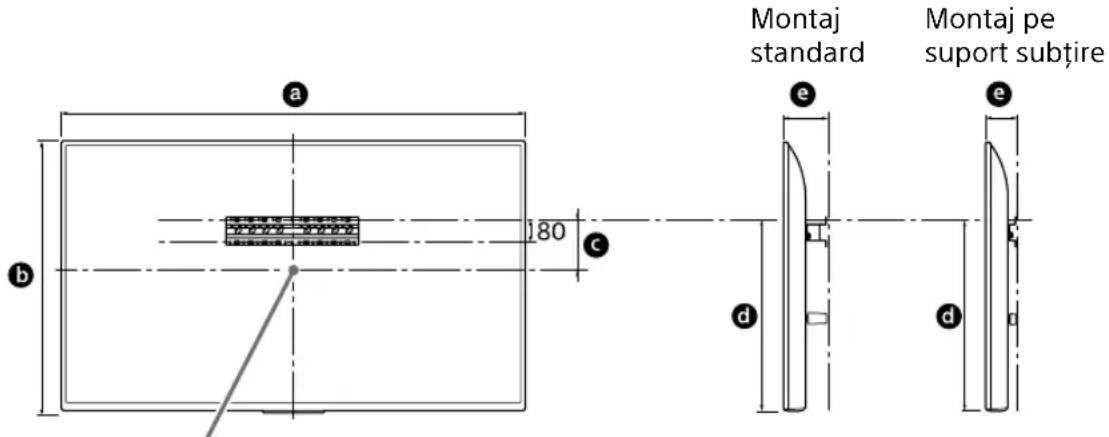

Stabilirea locatiei de instalare

1 Stabiliti locaia de instalare.

Asigura-va cã peretele dispune de spatiu sufficient pentru televizor si cã poate sustine o greutate de cel putin patru ori mai mare decat cea a televizorului.

Consultaţi tabelul următor pentru instalarea televizorului pe perete. Consultaţi ghidul de referinta al televizorului pentru a determinina greutatea acestuia.

Punctul central al ecranului

Unitate: mm

Numele modelului	Dimensiunea ecranului	Dimensiunea centrală a ecranului	Lungime pentru montaj
	a	b	c	d
				Montaj standard
KD-75XG80□□	1.686 970 202 690 142 100
KD-65XG81□□	1.463 845 173 597 142 100
KD-65XG80□□	1.463 845 173 597 142 100
KD-55XG81□□	1.241 721 95 460 141 100
KD-55XG80□□	1.241 721 95 460 141 100
KD-49XG81□□	1.101 645 -15* 314 119	78
KD-49XG80□□	1.101 645 -15* 314 119	78
KD-43XG81□□	970 570 23 315 119	77
KD-43XG80□□	970 570 23 315 119	77

• Consola se posizioneaza sub punctul central al ecranului.

Notă

• Este posibil ca valorile din tabel sa fie uesor diferite, in functie de instalare.
  Cand televizorul este instalat pe perete, partea superioar a acestua se inclina usoi inaine.

Lasaşi un spațiu liber suficient intre televizorși tavanși partile proeminente ale peretelui, aș cum se arata mai jos.

Unitate: mm

• Pentru asigurarea unei ventilatiu adevate si pentru a preveni acumulare de murdarie sau graf:

• Nu amplasati televizorul pe podea, nu il instalati in poztie rasturnata, cu spatele sau pe o parte.

• Nu amplasati televizorul pe un raft, covor, pat sau intr-un dulap.
• Nu acoperiti televizorul cu un material, precum perdele, ori obiecte precum ziare etc.
• Nu instalati televizorul aça cum se arata mai jos.

Circulatia aerului esteblocata.

Notă

• Daca intentionati sa orientati caburile prin perete, realizati un orificiu in perete pentru introducerea caburilor inaunte de a incepe instalarea.

Pentru a preveni ciupirea/perforarea cablurilor, pregati un orificiu in perete undeva in afara perimetrului bazei (20) adaptor baza 1 si a distantierului (20) E, a distantierului (60) K.

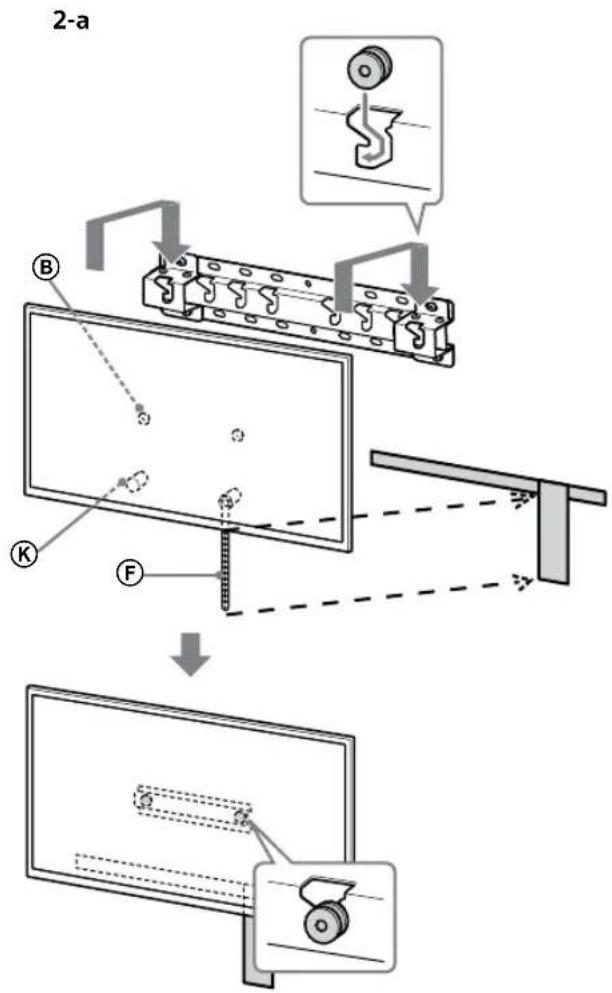

2 Selectaşi stilul de montare pe perete. Distanța de la partea din spate a televizorului la perete poate fi selectata conform imaginii de mai jos.

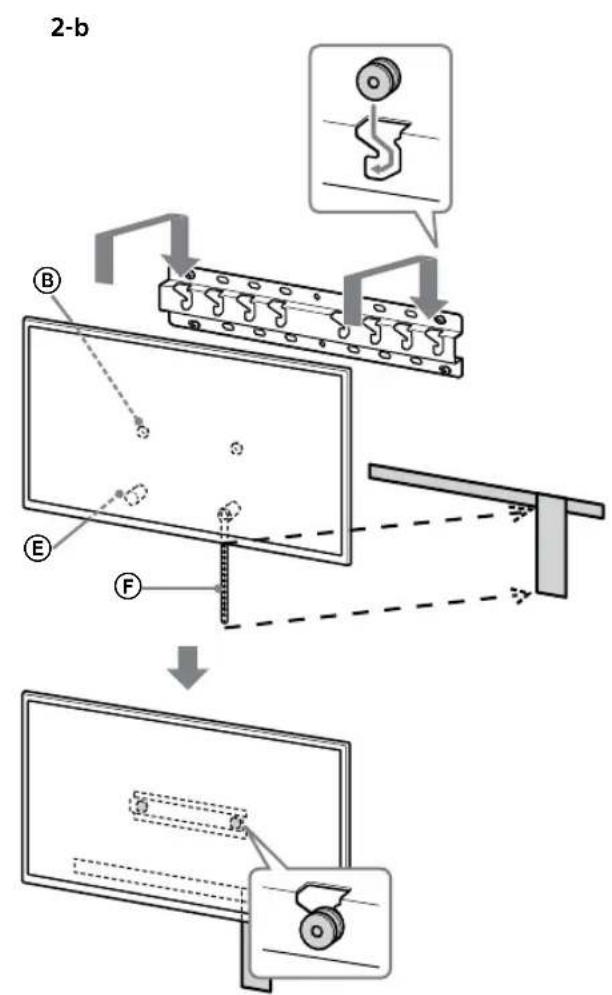

2-a Montaj standard 2-b Montaj pe suport subtire Consultati pasul 1 din tabel.

AVERTISMENT

Cand se selecateaza 2-b, accesul la terminalul din spate este limitat.

3 Consultaţi tabelul de mai jos privind locaţia de montare a adaptorului de bază. Daca se selectează 2-b, omiteti acest pas.

Numele modelului Cârlig locatie
KD-75XG80□□
KD-65XG81□□	b
KD-65XG80□□
KD-55XG81□□
KD-55XG80□□
KD-49XG81□□	c
KD-49XG80□□
KD-43XG81□□	d
KD-43XG80□□

Montaţi adaptorul de bază ① cu ajutorul Šurubului (PSW 4x10) ⑫ pe bază (20) ④ atunci cand selectaţi 2-a.

4 Stabiliti poziile suruburilor pentru instalarea bazei (20) A.

Consultatu speficatiie de la pagina 19. Cand selecu 2-a,utilizati poziile gaurilor de la adaptorul de baz 山

AVERTISMENT

Peretele pe care va fi montat televizorul trebuie sa poata sustine o greutate de cel putin patru ori mai mare decat cea a televizorului (Consulta ti ghidul de referinta al televizorului pentru a-i determina greutatea.).

• Determinati rezistenta peretelui pe care urmeaz a fi montat televizorul. Considati in masura suficienta peretele, daca este besoinar.

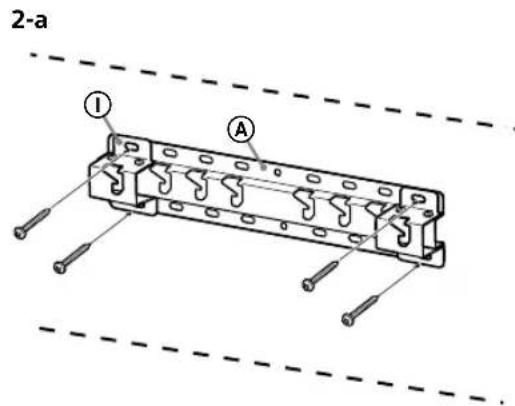

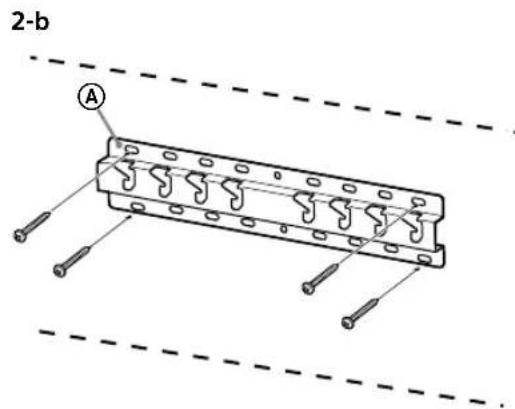

Instalarea bazei pe perete

Utiliziati patru sau mai multe suruburi cu diametrul de 8 mm sau echivalent (nu sunt furnizate).
Montaţi patru Šuruburi la orificiile adaptorului de bază ① Cu baza (20) A (numai 2-a).
- Installa baza (20) ④ orizonta pe perete.

Pregătirea instalării televizorului

Consultati ghidul de configurare pentru instalarea suportului.

KD-75XG80□□

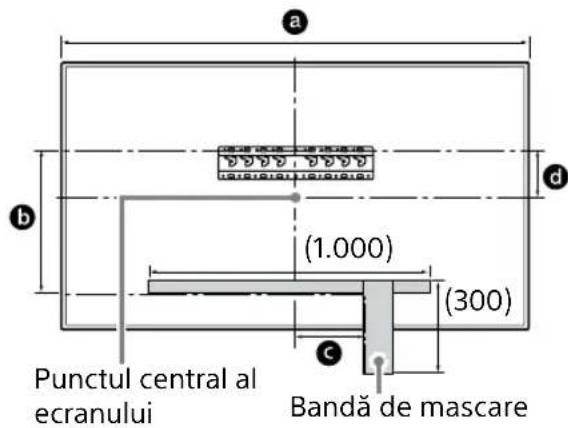

1 Marcați pe perete locul in care veti monta televizorul.

• Folosiţi bandă de marcare (neinclusă) sau produse similare pentru amarca locul televizorului in apropierte bazei sau a adaptorului de bază. Consultați tabelul de mai jos.

Unitate: mm

Numele modelului	Lungime pentru marcare			Dimensiunea centrală a ecranului
	a	b	c	d
KD-75XG80☐☐	1.686	564	150	202

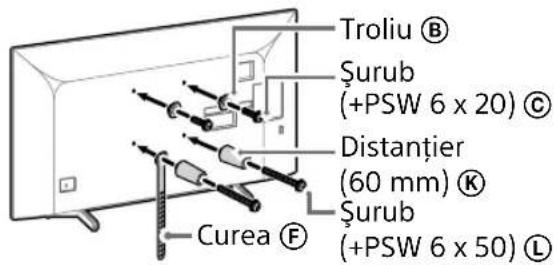

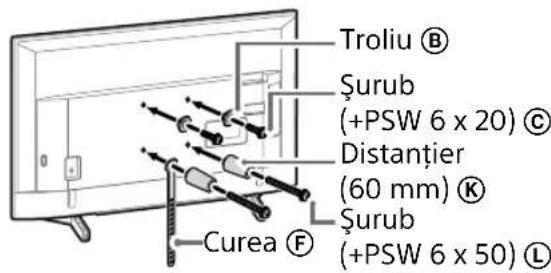

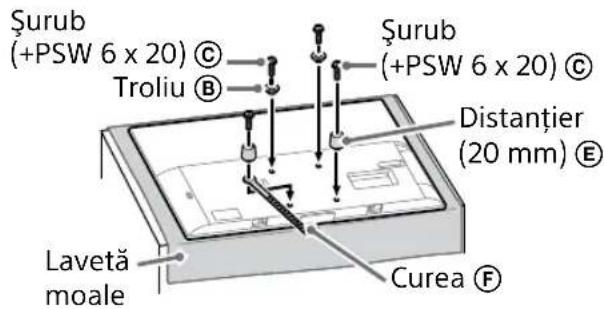

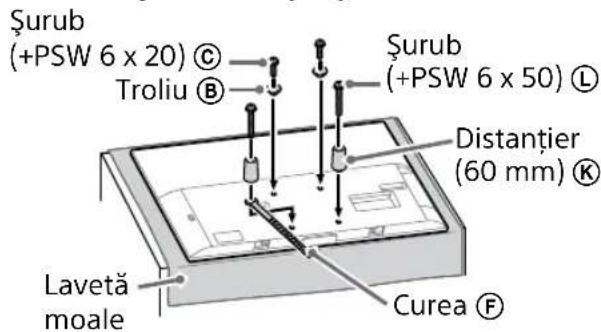

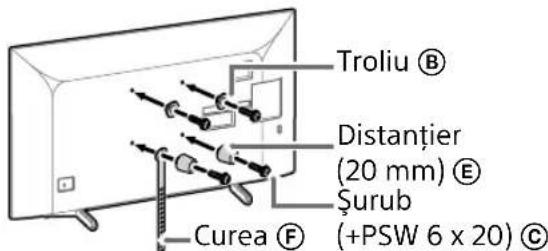

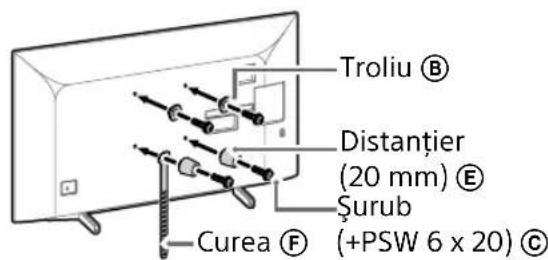

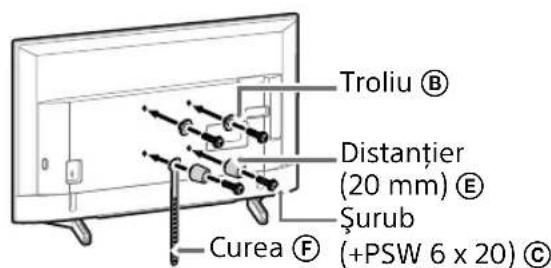

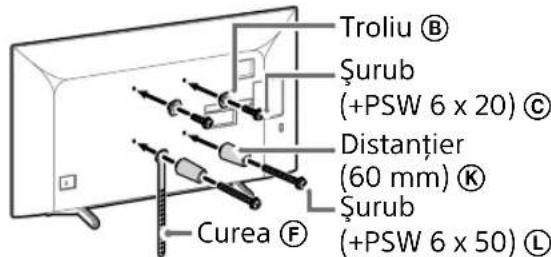

2 Montați piesele de fixare pentru disponibilitivul de montare pe perete. Verificatiți piesele de fixare consultandi „Furnizat cu SU-WL450" din „Verificarea pieselor" de la-page 5.

Notă

Fixati bine piesele de prindere folosind sububuri.
Candutilizati o surubelinita electrica, setaticuplul la aproximativ1,5N-m{15kgf-cm}.
- Păstrați piesele folosite sau nefolosite intr-un loc sigur, pentru a le putea utiliza pe viitor. Păstrați acest manual pentru consultare ulterioară.

Montaj standard (2-a)

Montaj pe suport subtiire (2-b)

Notă

• Nu puteti utilizes unele mufe de pe partea din spate a televizorului atunci cand il instalati cu minimum de spatiu liber.

3 Conectati la televizor cablul necesar sau caburile necessities.

Conectaţi caburile inainte de instalarea televizorului pe perete. Nu veṭi putea conecta caburile cánd televizorul este instalat.

Consultati ghidul de referinta furnizat cu televizorul.

Notă

• Pozarea cablurilor in perete se va efectua de catre un contractor licentiat.
• Inainte de montarea pe perete, legati caburile de conectare, pentru a nu calca pe ele.

4 Demontaşi suportul de masă de la televizor.

• Scoateti pe ränd câte o parte laterala a suportului de masă. Tinei bine suportul de masă cu ambele maiini in timp ce persona sau personele care va ajută ridică televizorul.

• Repetai pasul anterior si scoatei cealalta parte laterala a suportului de masă.

Notă

• Trei sau mai multe persone sunt necessare pentru a detasa suportul de masă.
• Aveti grijä sänuutilizati fortä excesivañ timpe deetai suportul de masä din televizor, deoarece poate caza caderea televizorului, rezultänd in vātamär corporale sau deteriorarea televizorului.
• Aveti grijă atunci cand manipulati suportul de masă pentru a preveni deteriorarea televizorului.
• Ridicatu gi grijta televizorul, pentru ca suportul de masa este desprins si se poate rasturna,provocand yatamari corporale.
• Demontatu cu grijă suportul de masă de la televizor, pentru a evita càderea acestuiași deteriorarea suprafetei pe care este asezat televizorul.

KD-65XG81□□/65XG80□□

1 Montaţi piesele de fixare pentru dispositivul de montare pe perete. Verificatai piesele de fixare consultandi „Furnizat cu SU-WL450" din „Verificarea pieselor" de la pagina 5.

Notă

Fixati bine piesele de prindere folosind sububuri.
Candutilizatiogurubelniataelectrica,setaticuplulaproximativ1,5N-m{15kgf-cm}.
- Păstrati piesele folosite sau nefolosite intr-un loc sigur, pentru a le putea utiliza pe viitor. Păstrati acest manual pentru consultare ulterioară.

Montaj standard (2-a)

Montaj pe suport subtiire (2-b)

Notă

• Nu puteti utilizes unele mufe de pe partea din spate a televizorului atunci cand il instalati cu minimum de spatiu liber.

2 ConectaI la televizor cablul necessitiesau caburile necessities.

Conectaţi caburile (^nainte de instalarea televizorului pe perete. Nu veṭi putea conecta caburile (^cand televizorul este instalat.

Consultati ghidul de referinta furnizat cu televizorul.

Notă

• Pozarea cablurilor in perete se va efectua de catre un contractor licentiat.
• Inainte de montarea pe perete, legati caburile de conectare, pentru a nu calca pe ele.

3 Demontaşi suportul de masă de la televizor.

• Scoatei pe ränd câte o parte laterala a suportului de masă. Tineni bine suportul de masă cu ambele maiini in tamp ce persona sau personele care va ajută ridică televizorul.

• Repeta piasul anterior si scoatei cealalta parte laterala a suportului de masă.

Notă

• Trei sau mai multe persone sunt necessare pentru a detasa suportul de masă.
• Aveṭi grijā sa nu utilizesṭi fortā excesiva in timp ce detasaṭi suportul de masā din televizor, deoarece poate cauza caderea televizorului, rezultān dīn vāṭamāri corporale sau deteriorarea televizorului.

• Aveci grijatunci cand manipulati suportul de masapentru a preveni deteriorarea televizorului.

• Ridicatu cui grijta televizorul, pentru ca suportul de masa este desprins si se poate rasturna, provocand vatamari corporale.

• Demontati cu grija suportul de masă de la televizor, pentru a evita Āderea acestuiași deteriorarea suprafetei pe care este aşezat televizorul.

KD-55XG81□□/55XG80□□

1 Montaţi piesele de fixare pentru disposizitivul de montare pe perete. Verificati piesele de fixare consultandi „Furnizat cu SU-WL450" din „Verificarea pieselor" de la pagina 5.

Notă

Fixati bine piesele de prindere folosind sububuri.
Candutilizati o surubelinita electrica, setaicuplul la aproximativ 1,5 N-m{15 kgf-cm}.
- Păstrați piesele folosite sau nefolosite intr-un loc sigur, pentru a le putea utiliza pe viitor. Păstrați acest manual pentru consultare ulterioară.

Montaj standard (2-a)

Montaj pe suport subtiire (2-b)

Notă

• Nu puteti utilizes unele mufe de pe partea din spate a televizorului atunci cand il instalati cu minimum de spatiu liber.

2 Conectati la televizor cablul necesar sau caburile necessities.

Conectaçti caburile inainte de instalarea televizorului pe perete. Nu veṭi putea conecta caburile cand televizorul este instalat. Consultaţi ghidul de referinta furnizat cu televizorul.

Notă

• Pozarea cablurilor in perete se va efectua de catre un contractor licentiat.
• Inainte de montarea pe perete, legati caburile de conectare, pentru a nu calca pe ele.

3 Demontaşi suportul de masă de la televizor.

Notă

Ridicatu cui grijia televizorul, pentru ca suportul de masa este desprins si se poate rasturna, provocandvatamari corporale.
- Demontatu cugrijasaportul de masa de la televizor, pentru a evita caderea acestua si deteriorarea suprafetei pe care este asezat televizorul.

KD-49XG81□□/

49XG80□□ / 43XG81□□ /

43XG80□□

1 Demontaşi suportul de masă de la televizor.

Notă

• Amplasati televizorul intr-o locatie unde ati instalat o laveta moale, pentru a preveni deteriorarea suprafetei afisajului.
  -La instalarea dispositivului de montare pe perete, nuutilizati suruburile demontate de la suportul de masă.

Depozitate suportul de masa demonat si suruburile acestua intr-o locatie sigura, fara a le la sa la indemana copiilor. Vei avea nevoie de acestea dacaroti sautilazi televizorul pe o masa in viitor. Suportul de masa nu poate fi achizionat separat.

VERTIZARE

• Aveti grijca televizorul sae afle in pozitie verticala inainte de pornire. Televizorul nu trebuie pornit cu panoul LCD orientat cu fata in jos, pentru a evita neuniformitate ale imaginii.
• Daca se aplica presiune sau soc pe suprafata televizorului, televizorul se poate sparge sau deteriorora.
• Amplasati televizorul cu fata in jos pe o suprafata stabila si orientală cu suportul de masă suspendat peste marginea suprafetei. Amplasarea fetei televizorului si a bazei suportului de masă pe aceeasi suprafata orientală va crea o situție de lucru instabilă si poate deteriorara televizorul.
• La detasarea suportului de masă de la televizor, tineti bine suportul de masă cu ambele maii.

2 Montați piesele de fixare pentru disposizitivul de montare pe perete. Verificati piesele de fixare consultandi „Furnizat cu SU-WL450" din „Verificarea pieselor" de la-page 5.

Notă

Fixati bine piesele de prindere folosind sububuri.
Candutilizati o surubelinita electrica, setatci cuplul la aproximativ 1,5 N-m{15 kgf·cm}.
- Păstrati piesele folosite sau nefolosite intr-un loc sigur, pentru a le putea utilizinga pe viitor. Păstrati acest manual pentru consultare ulterioara.

Montaj standard (2-a)

Montaj pe suport subtiire (2-b)

Notă

• Nu puteti utilizes unele mufe de pe partea din spate a televizorului atunci cand il instalati cu minimum de spatji liber.

3 Conectati la televizor cabul necesar sau caburile necessities.

Conecta caburile inainte de instalare televizorului pe perete. Nu veți putea conecta caburile cand televizorul este instalat.

Consultati ghidul de referinta furnizat cu televizorul.

Notă

• Pozarea cablurilor in perete se va efectua de catre un contractor licentiat.
• Inainte de montarea pe perete, legati caburile de conectare, pentru a nu calca pe ele.

Instalarea televizorului pe perete

KD-75XG80□□

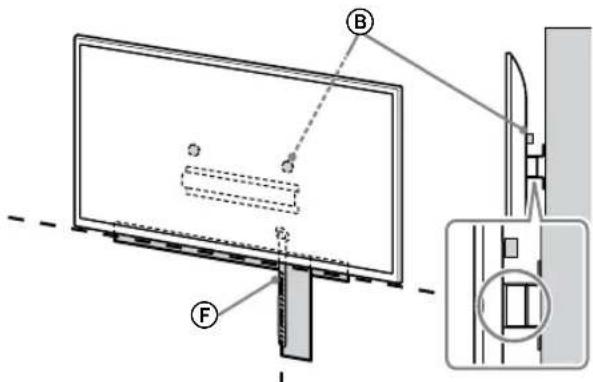

1 Ridicati televizorul.

• Pentru amplasarea troliului (B) pentru suspendarea bazei sau a adaptorului de bază, consulțați tabelul de la pasul 3 din sectiunea „Stabilirea locatiei de instalare" de la pagina 7.
• Atunci cand tineti televizorul, asigurati
  va că partea din spate a acestuia atinge
  baza sau adaptorul de bază.

Notă

Tineni bine televizorulcu ambele mainisi asigurati-va ca partea de jos a televizorului si cureaua F sunt aliniate cu banda de mascare.

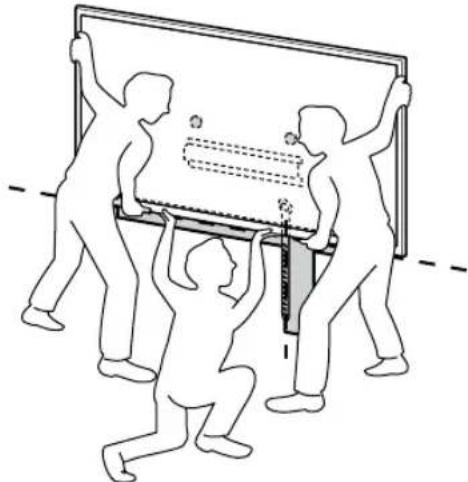

- Televizorul trebuie tinut de trei persone, iar persona din fata televizorului trebuie sa le indices celoralti cum sa regleze pozitia.

• Persoanele care montează televizorul trebuie sa procedeze cu mare grijă, mai ales persona care sustine televizorul de jos, deoarece televizorul poate cădeași poate cauza vătamâri corporale grave sau chiar deces.

2 Montaţi televizorul pe bază sau pe adaptorul de bază.

• Impingeti uşor televizorul in jos.si fixaṭi troliul ⑧ montat pe spatele televizorului pe bază sau pe adaptorul de bază, avánd grijă să-l potriviti in găuri.
• După instalarea televizorului pe perete, verificati ca troliul ⑧ este ferm fixat pe bază sau pe adaptorul de bază.
  Luati incet mainile de pe televizor,
  pentru a va asigura ca acesta nu cade.

• Dupa montarea televizorului pe perete, indeparta banda de mascare sau produsele similare.

AVERTISMENT

• Pentru a transporte televizorul, ejecta trebuie tinit de doua sau mai multe persone (trei sau mai multe persone pentru televizuarele cu diagonală de 75 de inci sau mai mare).

3 Prevenirea alunecarii partii de jos a televizorului.

Luati partea netensionata a curea sifixati-o ferm pe perete.

Utilizi un surub cu diametrul de 5 mm Sau echivalent (nu este furnizat).

Notă

• Incercati sā trageti uṣor partea de jos a televizorului spre dumneavoastrā, pentru a va asigura ca nu se deplaseaza inainte. Daca survine o miscare, aparatul nu este corect fixat, iar curea (trebuie fixata ferm din nou.

KD-65XG81□□/
65XG80□□ / 55XG81□□ /
55XG80□□ / 49XG81□□ /
49XG80□□ / 43XG81□□ /
43XG80□□

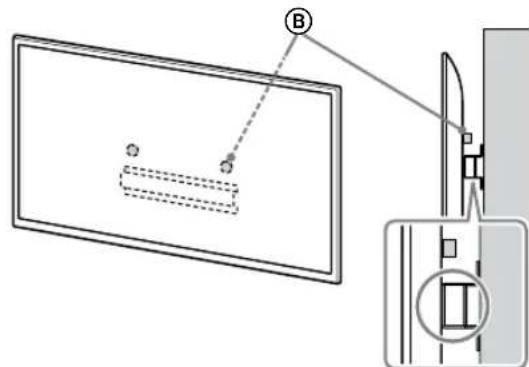

1 Ridicatu televizorul.

• Pentru amplasarea troliului (B) pentru suspendarea bazei sau a adaptorului de bază, consultati tabelul de la pasul 3 din sectiunea „Stabilirea locatiei de instalare" de la pagina 7.
• Atunci cand tineti televizorul, asigurati
  va că partea din spate a acestuia atinge
  baza sau adaptorul de bază.

Notă

Tineni bine televizorul cu ambele maiini.

2 Montaţi televizorul pe bază sau pe adaptorul de bază.

• Impingeti uşor televizorul in jos.si fixati troliul 8 montat pe spatele televizorului pe bază sau pe adaptorul de bază, avand grijă să-l potriviti in găuri.
• După instalarea televizorului pe perete, verificati că troliul (B) este ferm fixat pe bază sau pe adaptorul de bază.
  Luati incet mainile de pe televizor,
  pentru a va asigura ca acesta nu cade.

2-a

2-b

↓

↓

RO

AVERTISMENT

• Pentru a transporte televizorul, ejecta trebuie tinit de doua sau mai multe persone (trei sau mai multe persone pentru televizuarele cu diagonală de 75 de inci sau mai mare).

3 Prevenirea alunecarii partii de jos a televizorului.

Luati partea netensionata a curea sifixati-o ferm pe perete.

Utilizi un surub cu diametrul de 5 mm Sau echivalent (nu este furnizat).

Notă

• Incercati sà trageti uşor partea de jos a televizorului spre dumneavoastrà, pentru a va asigura că nu se deplaseaza inainte. Daca survine o miscare, aparatul nu este corect fixat, iar curea F trebuie fixata ferm din nou.

Confirmarea finalizării instalării

Verificati urmatoarele aspecte.

• Troliul (B) este suspendat ferm pe bază sau pe adaptorul de bază.
• Firul Şi cablul nu sunt răsucite sau ciupite/ perforate.
• Curea (F) este stransa, fara portiuni netensionate.

AVERTISMENT

• Amplasarea incorcêa cablului de alimentare in current alternative etc. poate cauza incendiu sau socuri electrice prin intermediul unui scurtcircuit. Din motive de siguranță, verificati finalizarea instalării.

Alte informaţii

La demontarea televizorului, parcurgeti procedura de instalare in sens invers.

AVERTISMENT

• Pentru a demonta televizorul, acesta trebuie tinut de doua sau mai multe personane (trei sau mai multe personane pentru televizoarele cu diagonală de 75 de inci sau mai mare).

Specifications

Dimensiuni: (aprox.) [mm]

a : 400

b : 300

c:200

d : 100

e:80

f:480

q : 100

h1 : 20 (casetă 2-b)

h2:60 (caseta 2-a)

Greutate (numai baza): (aprox.) [kg]

0,8

Structura 山 specificatiile se pot modifica fara preaviz.
