KD55XG8096 - TV SONY - Gratis bruksanvisning og manual

Produkttype	LED LCD 4K Ultra HD TV
Merke	Sony
Modell	KD55XG8096
Skjermstørrelse (diagonal)	55 tommer (139 cm)
Oppløsning	3840 x 2160 piksler (4K Ultra HD)
Dimensjoner uten stativ (B x H x D)	Omtrent 1241 x 721 x 95 mm
Vekt uten stativ	Omtrent 17,5 kg
Strømforsyning	220-240 V AC, 50/60 Hz
Strømforbruk (standby)	Mindre enn 0,5 W
Energiklasse	A+ (i henhold til gjeldende standard)
Operativsystem	Smart TV (Android TV)
Tilkoblingsmuligheter	Innebygd Wi-Fi, Ethernet, Bluetooth
HDMI-innganger	4 x HDMI (hvorav 1 ARC)
USB-innganger	2 x USB
Innebygde høyttalere	2 x 10 W
Veggmonteringskompatibilitet	VESA 300 x 200 mm (med adapter)
Hovedfunksjoner	HDR10, HLG, Motionflow XR 200 Hz, Dolby Audio
Vedlikehold og rengjøring	Støv av med en myk, tørr klut. Ikke bruk slipende rengjøringsmidler.
Reservedeler og reparerbarhet	Reparerbarhetsindeks tilgjengelig på Sony-nettstedet. Reservedeler tilgjengelig via autorisert service.
Sikkerhet	Veggmontering bør utføres av en autorisert installatør. Ikke utsett for vann eller overdreven fuktighet.
Innhold i esken	TV, bordstativ, fjernkontroll, batterier, installasjonsveiledning, garanti

Ofte stilte spørsmål - KD55XG8096 SONY

Hva er prisen på TV-en Sony KD55XG8096?

Prisen er ikke oppgitt i bruksanvisningen. Den varierer mellom forhandlere. Sjekk nettsidene for gjeldende pris.

Hvordan rengjøre skjermen på Sony KD55XG8096?

Bruk en myk, tørr klut (mikrofiber) for å fjerne støv. Bruk aldri slipende eller alkoholbaserte rengjøringsmidler. For flekker, fukt kluten lett med vann.

Hvordan montere TV-en på veggen med braketten SU-WL450?

Bruksanvisningen beskriver installasjonen. Det anbefales sterkt å bruke en autorisert Sony-installatør. Veggen må tåle minst 4 ganger TV-ens vekt. Bruk egnede skruer (ikke medfølgende) med minst 8 mm diameter.

Hva er målene på Sony KD55XG8096 med stativ?

De nøyaktige målene med bordstativ er ikke oppgitt i bruksanvisningen. Generelt øker dybden med omtrent 20-30 cm med stativ. Se fullstendige tekniske data på Sonys nettside.

Hvordan endre grensesnittspråk?

Gå til TV-ens innstillinger via fjernkontrollen. Gå til 'Preferanser' > 'Språk' og velg ønsket språk (fransk tilgjengelig).

Hvorfor er skjermen svart mens lyden fungerer?

Kontroller at inngangskilden er riktig. Prøv å slå av og på TV-en. Hvis problemet vedvarer, sjekk HDMI-kablene eller kontakt Sony-support.

Hva er lydstyrken på TV-en?

TV-en er utstyrt med to høyttalere på 10 W hver, totalt 20 W. Den støtter Dolby Audio for bedre lydopplevelse.

Hvordan koble til Bluetooth-hodetelefoner?

Gå til 'Innstillinger' > 'Bluetooth-enheter' > 'Legg til enhet'. Sett hodetelefonene i sammenkoblingsmodus og velg dem fra listen. Følg instruksjonene på skjermen.

Hvor kan jeg laste ned hele bruksanvisningen?

Hele bruksanvisningen er tilgjengelig gratis som PDF på notice-facile.com (526 sider). Den kan lastes ned direkte fra produktsiden.

Er TV-en kompatibel med HDR-standard?

Ja, Sony KD55XG8096 støtter HDR10 og HLG. Den gir bedre bildekvalitet for HDR-kompatibelt innhold.

BRUKSANVISNING KD55XG8096 SONY

Forsiktighetsatgärder

Forbered installationen av TV:n

Se startGUIDen for installation av stativet.

KD-75XG80□□

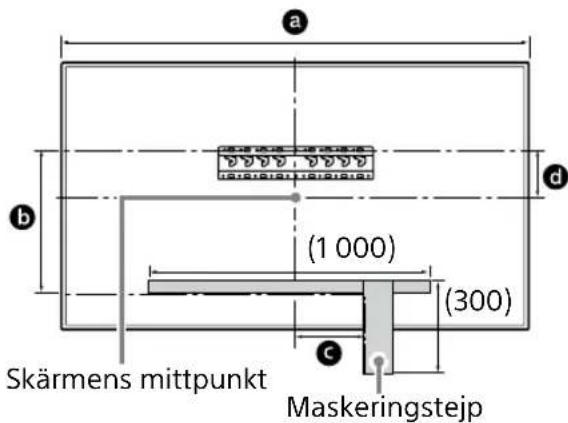

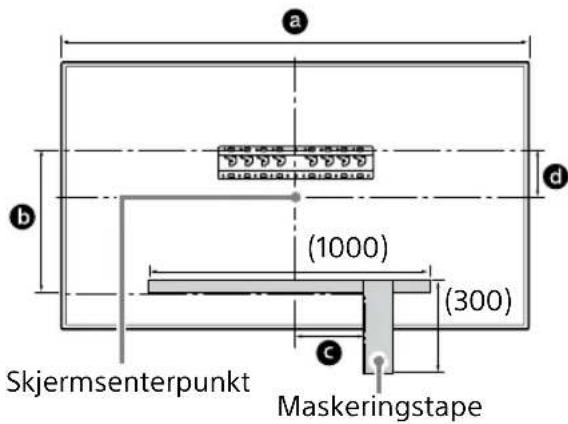

1 Markera installationsplatsen pa vagggen.

• Använd maskeringstejp etc. (medfoljer ej) für att markera TV: ns lage nara baseller basadaptern. Se foljande tabell.

Enhet: mm

Modellnamn	Längd für varje markering			Avständ till skärmens mittpunkt
	a	b	c	d
KD-75XG80☐☐	1	686	564	150 202

Til Sony-forhandlere og installmenter

For at sikre tilstraekkelig ventilation og forhindre ansamling af stov og snavs:

Nar 2-b vaelges, begraenses adgangen til stikket bagpa.

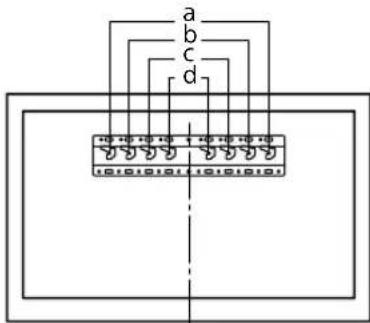

3 Se tabellen nedenfor vedrørende placering af baseadapterens fitting. Ved valg af 2-b springs dette trin over.

Modelnavn Krogplacering
KD-75XG80□□
KD-65XG81□□	b
KD-65XG80□□
KD-55XG81□□
KD-55XG80□□
KD-49XG81□□	c
KD-49XG80□□
KD-43XG81□□	d
KD-43XG80□□

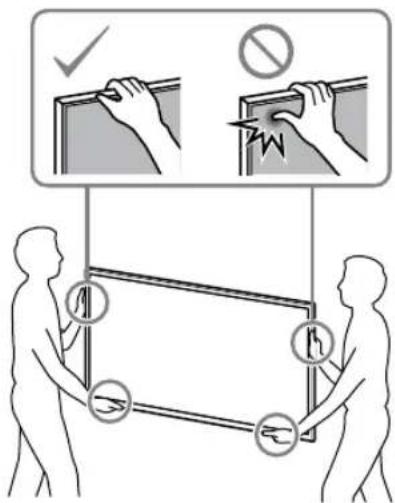

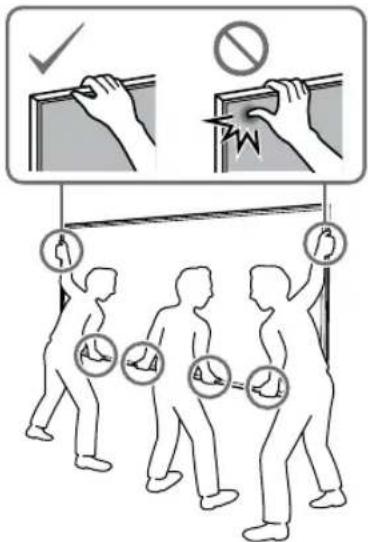

• Hold TV'et sikkert med begge hender og sorg for, at baeltet og bunden af TV'et er i overensstemmelse med afdaknningstapen.
  Vær tre personer til at bare TV'et, og den person, der er foran TV'et, fomer de andre til at justere placeringen.

2 Installer TV'et på basen eller baseadaptereren.

• Sørg for, at der er mindst to personer (tre ellere flere personer til TV på 75 tomer og derover) til at bare TV'et.

3 Sādan forbhindres, at TV'et bund flytter sig.

• Hold TV'et fast med begge haender.

2 Installer TV'et på basen eller baseadaptereren.

• Sørg for, at der er mindst to personer (tre eller flere personer til TV på 75 tomm er og derover) til at bære TV'et.

3 Sādan forbhindres, at TV'et bund flytter sig.

Installsjonsveiledning for bruk med Sony veggmonteringingsbrakett (SU-WL450)

Stottededemodeller:

KD-75XG80□□*/65XG81□□*/65XG80□□*/55XG81□□*/

• I de faktiske modellnavnene, indikerer "□□" tall og/eller bokstaver som gjelder spelsielt for haver modell.

Til kunder

Til Sony-forhandlere og -leverandrer

Legg speielt merke til sikkerheten under installasjonen, periodisk vedlikehold og ved undersøkelse av dette produitet.

Tilstrekkelig ekspertise er nødvendig for Å installere detteproduktet, spesielt for Å fastslå at veggen kan klare TV-ens vekt. Overlat monteringen av detteproduktet til Sony-forhandlere eller lisensierte entreprører, ogær spesielt oppmerksom på sikkerheten under installationsjon. Sony er ikke ansvarlig for eventuell skade eller personskade forårsaket av feil behandling eller installationsjon.

Av sikkerhetsmessige Årsaker og for korrekt installationsjon mA bruksanvisingene for veggmoneringsbraketten, innstillingsveiledningen og retningslinjene i/DDne handboken f#.

Om sikkerheten

Takk for at du kjøpte dette produit.

Til kunder

Tilstrekkelig ekspertise er nadvendig for a montere dette produktet. Overlat installasjonen til Sony-forhandlere eller lisensierte entreprisesrø, og vær spesielt oppemerksom pa sikkerheten under installasjonen. Sony er ikke ansvarlige for skader eller personskader som oppstår som føge av feil handtering eller installasjon, eller installasjon av anenet enn det speisifiserte produktet. Dine forbrukerrettigheter (hvis noen) pärvirkesDIC

Til Sony-forhandlere

Tilstrekkelig ekspertise er nodvendig for a montere dette produktet. Les noye gennom donne bruksanvisingen for a gjore installasjonen pa en trygg mate. Sony er ici ansvarlige for skader aller personskader som oppstar som folge av feil handtering ell installationj. Gi dette handboken til kunden etter installationj.

Denne bruksanvisingen viser korrekt handtering av produit og viktige forholdsrregler som er nadvendige for a forhindre uhell. Sorg for at du leser noye gjennom donne handboken og bruker produit pa riktig mate. Ha donne handboken tilgengelig for fremtidig reference.

Sonysprodukter er utviklet med fokus pa sikkerheten. Hvisproduktne brukes feil, kan det derimot folge til alvorlig personskade pa grunn av brann, elektrisk stot, produitet velter eller faler ned. Overhold forholdsreglene for sikkerhet for aforhindre slike uhell.

FORSIKTIG

Spesifiserteprodukter

Denne veggmonteringnsbraketten er utviklet for bruk med de oppgitte TV-productene. For TV-er, se referanseveiledningene til TV-ene for a bekrete at veggmonteringnsbraketten kan brukes.

Til kunder

ADVARSEL

Hvis falgende forholdsergler icke folges, kan alvorlig personskade erler ddsfall oppsta gjennom brann, elektrisk stot ellerprodukter kan falle ned.

Overlat installasjonen til lisensierte entreprises og hold små barn unna under installasjonen.

Hvis vegmonteringingsbraketten erer TV-en
ikke installeres riktig, kan fologende uhell
oppsta. Sorg for at lisensierte entrepreneurer utforer installasjonen.

TV-en kan falle ned og forarsake en alvorlig persorskade som et blamerke ell er et brudd.
- Hvis veggen som
veggmonteringisbraketten installeres på er ustabil, ujevn eller ikke vinkelrett til gulvet, kan enheten falle ned og foråsake personskade eller skade på eiendom.
Veggen skalkte stotte en vekt på minst fire ganger TV-ens vekt.
(Se TV-ens referanseveiledning for vekten til TV-en.)
- Hvis veggmonteringingsbraketten/DD enfallen falle ned og forarsake persorskade ell skade e iendom.

Overlat flying ell deremontering av TV-en til lisensierte entreprisesr.

Hvis en annen person enn lisensierte
entrepreneurer transporterer erler demonterer TV-en, kan den falle ned og forarsake
personskade erller skade pa eiendom. Sorg for at to ellere personer (tre ellere flere
personer for TV-er pa 75 tomm er ler mer) baeer erler demonterer TV-en.

Ikke fjern skruer e.l. etter montering av TV-en.

Hvis du gjør dette, kan TV-en falle ned og forårsake persökade eller skade på eieendom.

Ikke gjør endringer på delene til veggmonderingsbraketten.

Hvis du gjør dette, kan vegmonteringinsbraketten falle ned og forarssake persorskade ell skade pa eienom.

Ilke monter noe annet utstyr enn det spesifiserte produktet.

Denne veggmoneringsbraketten er utviklet for bruk med det speisifiserte produktet. Hvis du monterer annet utstyr enn det som er speisifisert, kan det falle ned elleredelegges, og forarsake personskade eller skade pa eiendom.

Ikke pafør noen annen
vekt enn den fra TV-en pa
veggmonteringnsbraketten.
Ikke rist TV-en til venstre/
høyre eller opp/ned.

Hvis du gjör dette, kan TV-en falle ned og forársake persökade eller skade pa eiendom.

Ikke len deg på eller heng fra TV-en.

Ikke len deg pa aller heng fra TV-en da den kan falle ned pa deg og forarsake個人skade.

FORSIKTIG

Ikke bruk ekstrem kraft pa oversiden pa TV-en. Hvis du gjør dette, kan TV-en falle ned og forårsake persanskade eller skade pa eiendom.

Forholdsregler

• Hvis du braker TV-en montert pa vegmonteringnsbraketten over lang tid, kan veggen bak aller over TV-en blimisfart get erer tapeten kan losne, avhengig av veggens materiaie.
  Hvis vegmonteringsbraketten er fjernet etter at den er montert på veggen, stär skruehullene ijgen.
• Ikke bruk veggmonteringnsbraketten pa et sted hvor den er utsatt for mekaniske vibrasjoner.

Installere veggmonteringsbraketten

Til Sony-forhandlere

ADVARSEL

Folgende instrukser er bare for
Sony-forhandlere. Les
sikkerhetsforholdsgrelene beskrevet
under og legg spesielt merke til
sikkerheten under installationsjon,
vedlikehold og kontroll av dette
produktet.

Ikke monter
veggmonteringsbraketten
på veggoverflater hvor
hjørnene eller sidene av
TV-en stikker frem fra
veggoverflaten.

Ikke monter vegmonteringsbraketten pa veggoverflater som en søyle hvor hjørnene erller sidene av TV-en stikker frem fra veggoverflaten. Hvis en person erler en gjenstand treffer det utstikkende hjørnet erller sideren pa TV-en, kan det fare til persorskade erller skade pa eiendom.

Ikke installer TV-en over
eller under et
klimaanlegg.

Hvis TV-en utsettes for vannlekkasjer erlerluftstrom fra et klimaanlegg over lang tid,kan dette forarsake brann,elektrisk stot ellere n feilfunksjon pa TV-en.

Sorg for at du monterer veggmonteringnsbraketten sikkert pa veggen etter anvisingene i donne bruksanvisingen.

Hvis noen av skruene er lose erller falter ut, kan veggmonteringingsbraketten falle ned og forarsake personskade erer skade pa eiendom. Sorg for at du bruer riktige skruer etter materiaje i veggen og installer enheten sikkert med fire erler flere skruer av storrelsen 8 mm diameter (eller tilsvarende).

Sorg for at du bruker de inkluderte skruene og tilkoblingsdelene pa riktig mate etter anvisingene som er gitt i donne braksanvisingen. Dersom du bruker erstattede deler, kan TV-en falle ned og forarsake persorskade ell er skade pa TV-en.

Sorg for at du monterer braketten riktig etter anvisninger forklart i donne bruksanvisingen.

Dersom noen av skruene er loseller faller ut, kan TV-en falle ned og forarsake personskade ell skade pa TV-en.

Sorg for at du strammer skruene godt til i riktig posisjon.

Vær forsiktig sa TV-en\ ikke utsettes for støt\ under installationsjon.

Hvis TV-en utsettes for stot, kan den falle ned aller odelegges. Dette kan forarsake personskade.

Sorg for at du installerer TV-en pa en vegg som er bade vinkelrett og flat.

Etter riktig installationsjon av TV-en, ma du feste kablene pa riktig mnte.

Hvis personer eller gjenstander blir viklet inn i kablene, kan dette fore til personskade ell skade pa TV-en.

Skruene som er
nødvendige forå sikre
veggmonteringsbraketten
til veggen følger ikke
med.

Bruk skruer som passer for veggmaterialiet og strukturen nár du monterer veggonteringsbraketten.

Innhold

Forberede installasjonen 5

Kontrollere delene 5

Bestemme installasjonsstedet 6

Installere sukkenen pa veggen.. 8

Forberede installasjonen av TV-en. 9

KD-75XG80□□ 9

KD-65XG81□□/65XG80□□ 10

KD-55XG81□□/55XG80□□ 11

KD-49XG81□/49XG80□/43XG81□/43XG80□ 12

Installere TV-en pa veggen 14

KD-75XG80□□ 14

KD-65XG81□□/65XG80□□/55XG81□□/ 55XG80□□/49XG81□□/49XG80□□/ 43XG81□□/43XG80□□

Bekrefte fullforgen av installasjonen 19

Annen informasjon. 19

Spesifikasjoner 19

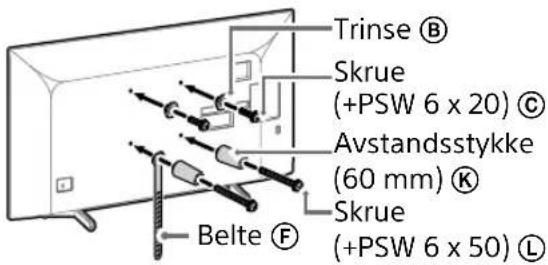

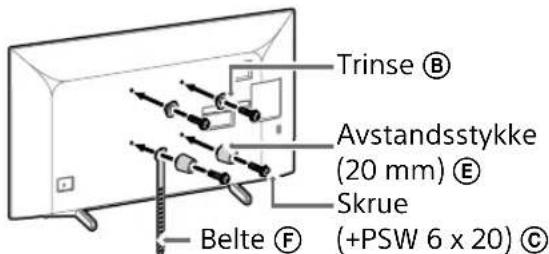

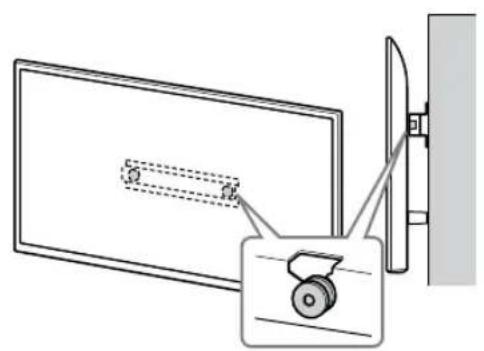

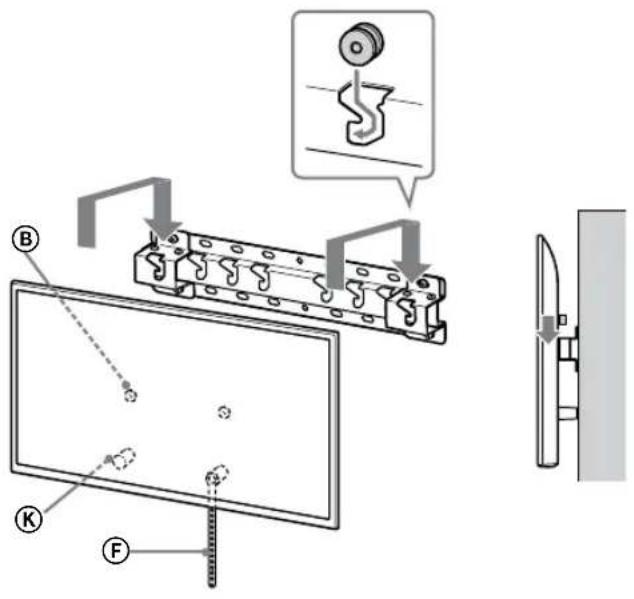

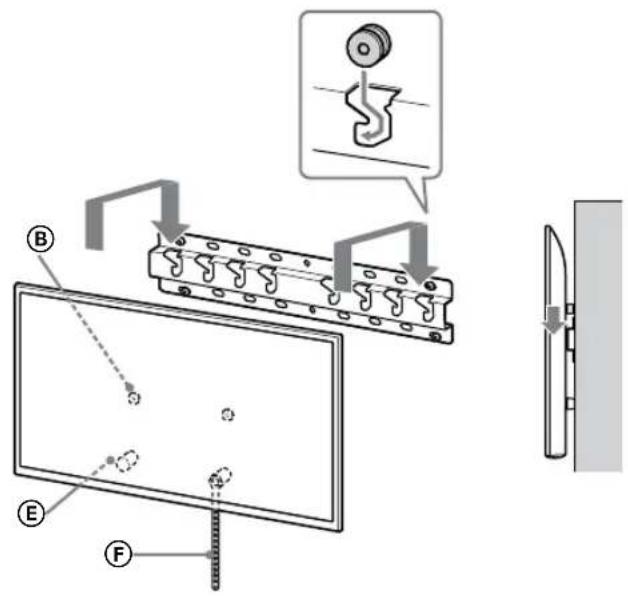

Installere TV-en på veggen

Installajonsfremgangsmåten varierer avhengig av TV-en.

Bruk veggonteringsbrakett SU-WL450 til a installere TV-en pa veggen.

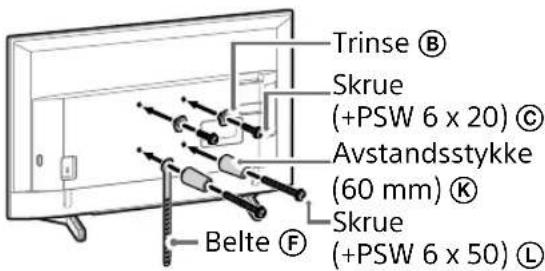

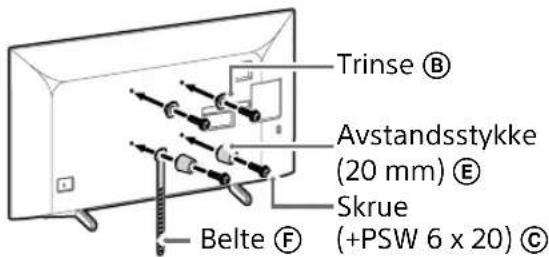

Merknad

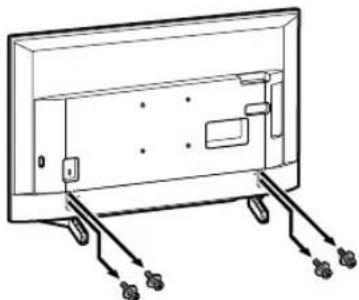

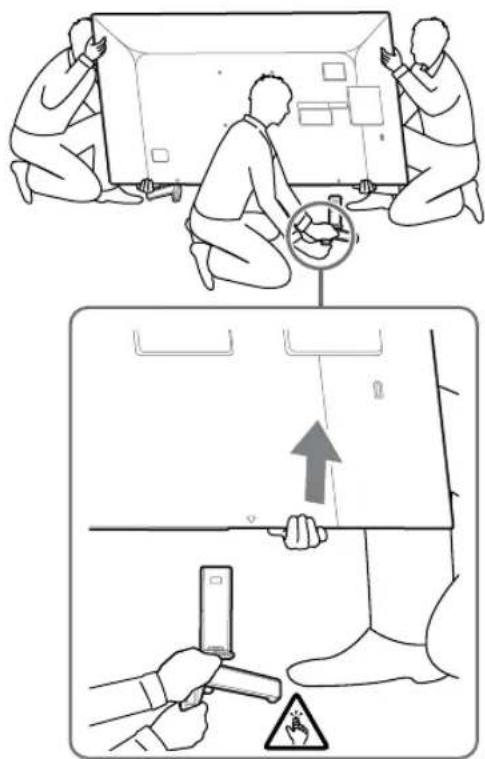

Hvis bordstativet er festet pa TV-en, kobler du fra bordstativet pa forhand. Se Innstillingsveiledning og falg trinnene i motsatt rekkefolge for a losne bordstativet.
- Plasser TV-en med skjermen vendt ned pa en plan og stabil overflate dekt til med en tykk, myk klut, nár du sikrer tilkoblingsdelene for veggmonteringsbrakett ell er nár du fjerner bordstativet fra TV-en for a forhindre skade pa overflaten til LCD-skjermen.
Sorg for at skruene du har fjernet blir oppbevant pa entrygg plass, utenfor barnsrekkevidde.

Forberedeinstallasjonen

• Sørg for Å ha TV-ens referanseveiledning og innstillingsveiledningen tilgengelig før installationsjonen.
  Pass pà at du har en Phillips-skrutrekker som passer skruene før monteringen.
• Bekreft posisjonen TV-en skal installereres i.
  Gjør klare fire eller flere skruer av 8 mm diameter og en skrue pa 5 mm ellertilsvarende (medfølger ikke). Velg skruersom passer for materialet i veggen.

Kontrollere delene

Inkludert med SU-WL450

Bekreft at alle deler ffolger med.

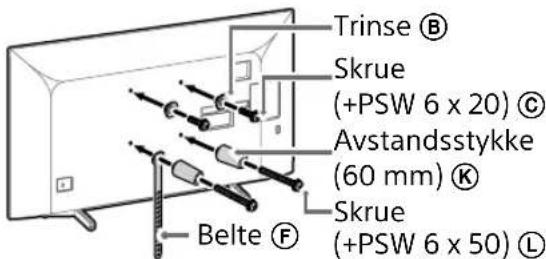

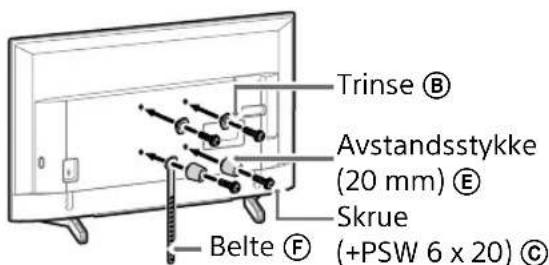

A Sokkel (20) (1) B Trinse (2)
◎ PSW 6x20 (4)◎ P$W 4x20 med hylse (2)
E Avstandsstykke (20) (2)	F Belte (1)
G Hylse (20) (M4) (2)	H PSW 4x20 (2)
① Sokkeladapter (2)	② PSW 4x10 (8)
K Avstandsstykke (60) (2)	L PSW 6x50 (2)
M Hylse (M4) (2) N PSW 4x50 (2)

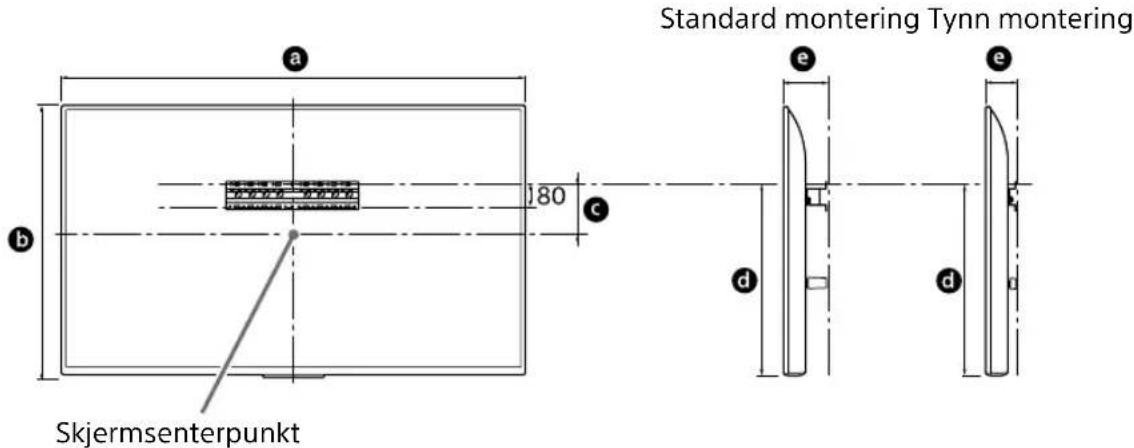

Bestemme installasjonsstedet

1 Bestemme installasjonsstedet.

Sorg for at veggen har nok plass for TV-en og at den kan stotte en vekt på minst fire ganger TV-ens.

Se ffolgende tabell om Å installere TV-en på veggen. Se TV-ens referanseveiledning for TV-ens vekt.

Enhet: mm

Modellnavn	Skjermmål		Skjermsen- termål		Lengde for montering
	a	b	c	d	e
					Standard montering	Tynn montering
KD-75XG80☐☐	1686	970	202	690	142	100
KD-65XG81☐☐	1463	845	173	597	142	100
KD-65XG80☐☐	1463	845	173	597	142	100
KD-55XG81☐☐	1241	721	95	460	141	100
KD-55XG80☐☐	1241	721	95	460	141	100
KD-49XG81☐☐	1101	645	-15*	314	119	78
KD-49XG80☐☐	1101	645	-15*	314	119	78
KD-43XG81☐☐	970	570		23	315	119
KD-43XG80☐☐	970	570		23	315	119

• Brakettpositionen er under skjermssenterpunktet.

Merknad

• Tallene i tabellen kan variere noe avhengig av installasjonen.
• Nár TV-en er installer pá veggen, lener Øvre side av TV-en noe fremover.

La det vare en passende klarering mellom TV-en og taket og fremspringende deler av veggen som vist under.

Enhet: mm

• Sikre god ventilasjon og forbindre oppsamling av smuss erler stov:

• Ikke legg TV-en flatt, installer den opp ned, baki lungs erer sideveis.

• Ikke plasser TV-en pa en hylle, teppe, seng ell er i et skap.
• Ikke dekk til TV-en med en klut, som gardiner, ell er med aviser, osv.
• Aldri installer TV-en som vist under.

Luftsrukulering er blokkert.

Merknad

Hvis du har tenkt a legge kablene i veggen, ma du lage et hull i veggen for a fore inn kablene for du starter installasjonen.

For a forhindre at kablene klemmes, ma du lage et hull i veggen en plass utenfor perimeteret til sukken (20) A, sukkeladapter 1 og avstandsstykket (20) E, avstandsstykket (60) K.

2 Velg veggmonderingsstil.

Avstand fra TV-ens bakside fra veggen kan velges som vist under.

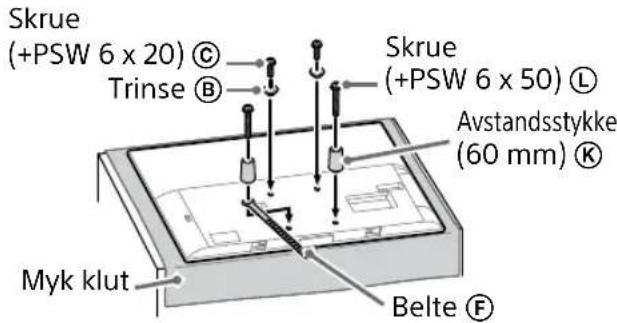

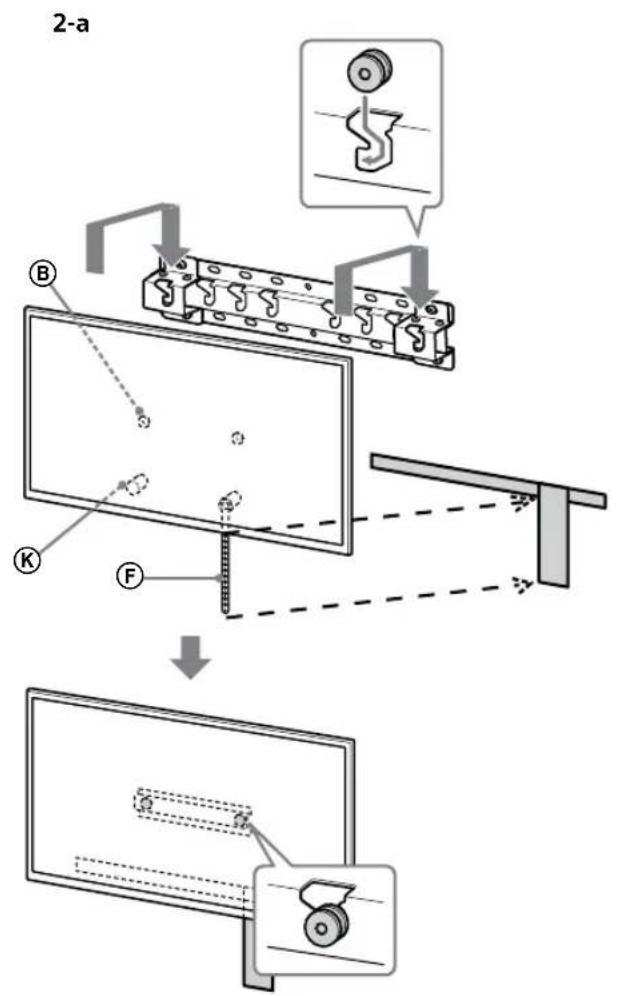

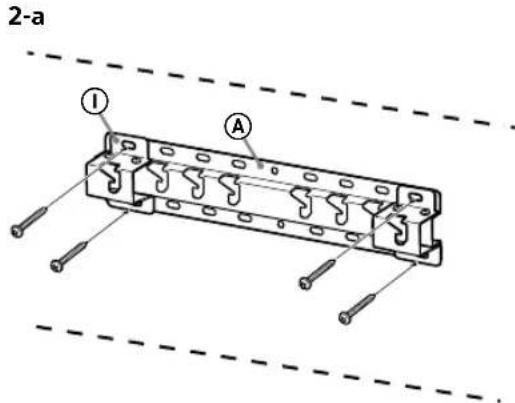

2-a Standard monitoring

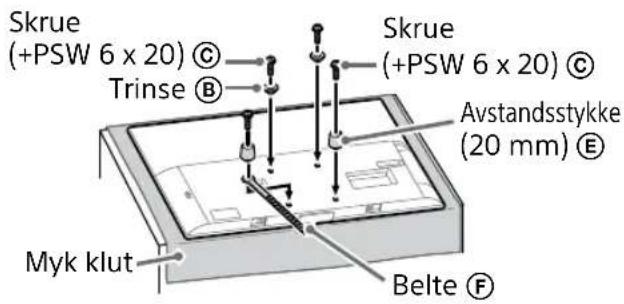

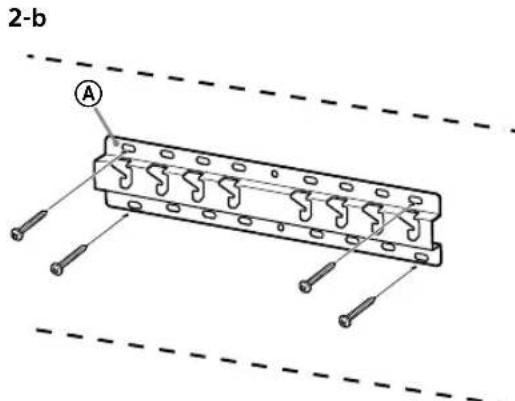

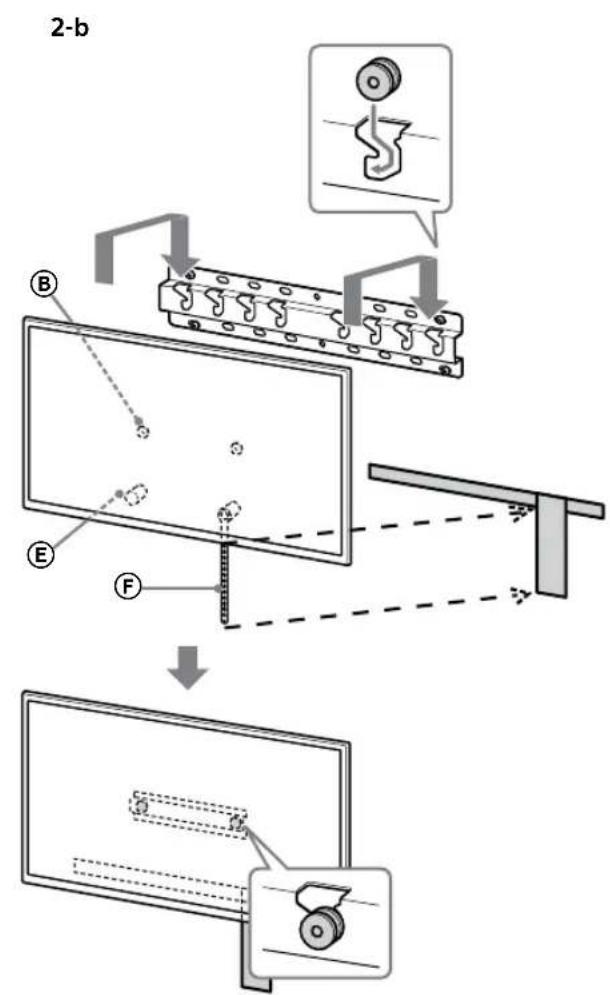

2-b Tynn montering

Set tabellen i trinn 1.

ADVARSEL

Nar 2-b er valgt, er tilgang til bakre terminal begrenset.

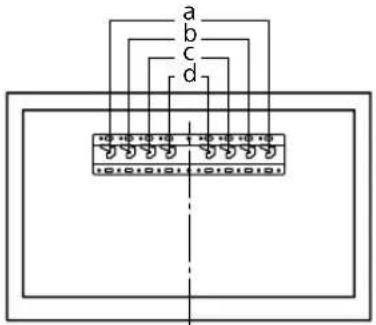

3 Se tabellen under om sted for montering av sukkeladapter. När du velger 2-b, hopper du over dette trinnet.

Modellnavn Krokplassering
KD-75XG80□□
KD-65XG81□□	b
KD-65XG80□□
KD-55XG81□□
KD-55XG80□□
KD-49XG81□□	c
KD-49XG80□□
KD-43XG81□□	d
KD-43XG80□□

Monter sukkeladapter ① ved à bruke skrue (PSW 4x10) ⑫ pa sukkel (20) ④ nár du velger 2-a.

4 Bestem posisjonene til skruene for a installere sukkelen (20) A.

Se spesifikasjonene pà side 19.

Nár du velger 2-a, kan du bruke hullposisjonene til sukkeladapter ①

ADVARSEL

Veggen som TV-en skal monteres pa skal kinne stotte en vekt pa minst fire ganger TV-ens (Se TV-ens referanseveiledning for vekten til TV-en.)
Bestem styrken til veggen som TV-en skal monteres pa. Gjor veggen sterkere ved behov.

Installere sukkelen på

veggen

• Bruk fire eller flere skruer av 8 mm diameter eller tilsvarende (medfølger ikke).
• Sett fire skruer inn i hullene pa soskeladapter ① Med sukkel (20) A (kun 2-a).
• Installer Sokkelen (20) @ horisontalt pa veggen.

Forberede installasjonen av TV-en

Se innstillingsveiledningen for installjon av stativet.

KD-75XG80□□

1 Marker installasjonsstedet pa veggen.

• Bruk maskeringtape osv. (medfolger参加会议) for a merke plasseringen av TV-en i nærhen av sukkenen eller sukkeladapteren. Se ffolgende tabell.

Enhet: mm

Modellnavn	Lengde for marking			Skjermsen- termål
	a	b	c	d
KD-75XG80☐☐	1686	564	150	202

2 Fest tilkoblingsdelene for veggmoneringsbraketten. Kontroller tilkoblingsdelene ved a henvise til "Inkludert med SU-WL450" under "Kontroleredelene" på side 5.

Merknad

• Fest tlikoblingsdelene sikkert med skruer.
  Nar du bruker en elektrisk skrumaskin, still inn tiltrekkingsmomentet til ca. 1,5 N·m {15 kgf·cm}.
  Sorg for at de brukte aller ubrakte delene blir oppbevant pa en trygg plass for framtidig bruk. Ta vare pa donne handboken for senere.

Standard montering (2-a)

Tynn montering (2-b)

Merknad

• Noen av terminalene pa baksiden av TV-en kan ikke brukes nár davon monteringsstilen benyttes.

4 Demonter bordstativet fra TV-en.

Fjern den ene sider av bordstativet om gangen. Hold bordstativet godt fast med begge hender mens den andre personen Ifofter opp TV-en.

Gjenta det forrige trinnet og fjern den andre sider av bordstativet.

Merknad

Tre ellere flere personer er nodvendig for a Iosne bordstativet.
Vær forsiktig sa du ikke bruker for mye kraft nár bordstativet losnes fra TV-en, da dette kan medfore at TV-en faller ned og ogsa medfore personskader eller fysiske skader pa TV-en.
Vær forsiktig ved handtering av bordstativet for a hindre skader pa TV-en.
Vær forsiktig nár TV-en Ioftes, da bordstativet er Iosnet, bordstativet kan vippe over og medfere personskader.
Vær forsiktig nár bordstativet fjernes fra TV-en for Å hindre at det falter ned og skader overflaten pa TV-en som det er festet til.

KD-65XG81□□/65XG80□□

1 Fest tikkoblingsdelene for veggmoneringsbraketten. Kontroller tikkoblingsdelene ved a henvise til "Inkludert med SU-WL450" under "Kontrolere delene" på side 5.

Merknad

Fest tlikoblingsdelene sikkert med skruer.
Nar du bruker en elektrisk skrumaskin, still inn tiltrekkingsmomentet til ca. 1,5 N·m {15 kgf·cm}
Sorg for at de brukte aller ubrakte delene blir oppbevart pa en trygg plass for framtidig bruk. Ta vare pa donne handboken for senere.

Standard montering (2-a)

Tynn montering (2-b)

Merknad

• Noen av terminalene pa baksiden av TV-en kan ikke brukes nár davon monteringsstilen benyttes.

2Koble de(n) nodvendige kabelen(e) til TV-en.

3 Demonter bordstativet fra TV-en.

Fjern den ene sider av bordstativet om gangen. Hold bordstativet godt fast med begge hender mens den andre personen Ifter opp TV-en.

Gjenta det forrige trinnet og fjern den andre sider av bordstativet.

Merknad

• Tre aller flere personer er nodvendig for a Iosne bordstativet.
  Vær forsiktig sa du ikke bruker for mye kraft nár bordstativet losnes fra TV-en, da dette kan medfere at TV-en faller ned og ogsa medfere personskader eller fysiske skader pa TV-en.
  Vær forsiktig ved handtering av bordstativet for a hindre skader pa TV-en.
  Vær forsiktig nár TV-en Ioftes, da bordstativet er Iosnet, bordstativet kan vippe over og medfere personskader.

Vær forsiktig nár bordstativet fjernes fra TV-en for áhindre at det faller ned og skader overflaten pa TV-en som det er festet til.

KD-55XG81□□/ 55XG80□□

1 Fest tikoblingsdelene for veggmoneringsbraketten. Kontroller tikoblingsdelene ved a henvise til "Inkludert med SU-WL450" under "Kontrolere delene" på side 5.

Merknad

Fest tlikoblingsdelene sikkert med skruer.
Nar du bruker en elektrisk skrumaskin, still inn tiltrekkingsmomentet til ca. 1,5 N·m [15 kgf·cm].
- Sorg for at de brukte aller ubrakte delene blir oppbevart pa en trygg plass for framtidig bruk. Ta vare pa donne handboken for senere.

Standard montering (2-a)

Tynn montering (2-b)

Merknad

• Noen av terminalene pa baksiden av TV-en kan ikke brakes nár davon monteringsstilen benyttes.

3 Demonter bordstativet fra TV-en.

Merknad

Vær forsiktig nár TV-en Ioftes, da bordstativet er Iosnet, bordstativet kan vippe over og medfere personskader.
Vær forsiktig nár bordstativet fjernes fra TV-en for Å hindre at det faller ned og skader overflaten pa TV-en som det er festet til.

KD-49XG81□□/

49XG80□□ / 43XG81□□ /

43XG80□□

1 Demonter bordstativet fra TV-en.

Merknad

Pass pà at du plasserer TV-en hvor du har lagt en myk klut for aforhindre skade pa skjermens overflate.
- Ved installasjon av veggmonteringsbraketten,/DD bruk skruene som fjernes fra bordstativet.
Sorg for at bordstativet og skruene du har fjernet blir oppbevart pa en trygg plass, utenfor barns rekkevidde. Du trenger disse hvis du vil bruke TV-en pa et bord i fremtiden. Bordstativet kan ikke kjøpes separat.

ADVARSEL

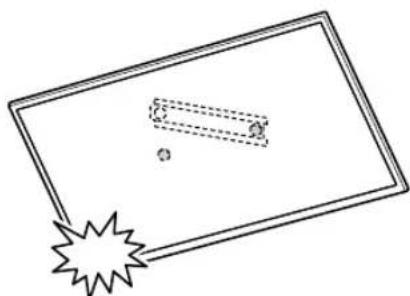

Sorg for at TV-en star i en vertical posisjon for den slas pa. TV-en ma ikke slas pa med LCD-skjermen vendt ned da dette kan fore til en ujevn bildeoppstilling.
Hvis trykk ell stp pafores overflaten pa TV-en, kan TV-en bli odelagt ell skadet.
- Legg TV-en med forsiden ned pa en stabil og jevn overflate med bordstativet hengende over kanten pa overflaten. Hvis overflaten pa TV-en og sukkenen til bordstativet er pa samme overflate i et plan, vil den vaere ustabil og du kan skade TV-en.
- Hold bordstativet sikkert med begge hender nár du demonterer bordstativet fra TV-en.

2 Fest tilkoblingsdelene for veggmoneringsbraketten. Kontroller tilkoblingsdelene ved a henvise til "Inkludert med SU-WL450" under "Kontrolere delene" på side 5.

Merknad

Fest tilkoblingsdelene sikkert med skruer.
Nar du bruker en elektrisk skrumaskin, still inn tiltrekkingsmomentet til ca.1,5 N-m{15 kgf-cm}
Sorg for at de brukte aller ubrakte delene blir oppbevant pa en trygg plass for framtidig bruk. Ta vare pa donne handboken for senere.

Standard montering (2-a)

Tynn montering (2-b)

Merknad

• Noen av terminalene pa baksiden av TV-en kan ikke brukes nár davon monteringsstilen benyttes.

Installere TV-en på veggen

KD-75XG80□□

1 Løft TV-en.

• Set tabellen i trinn 3 i "Bestemme installasjonsstedet" på side 7 for plassering av trinsene ⑧ i opphenget på sukkelen eller sukkeladapteren.
• Sorg for at baksiden av TV-en berør somkelen eller soskeladapteren nr TV-en holds.

Merknad

• Hold TV-en sikkert med begge hender og sorg for at beltet og bunnen av TV-en stemmer overens med maskeringstapen.
• Bruk tre personer nár TV-en loftes, mens personen foran TV-en leder de andere for a justere posisjonen.

Værsvart forsiktig nár TV-en installereres pa veggen, spesielt for Personen som stotter TV-en foran, TV-en kan falle og medfrole alvorlige persorskader erler til og med dodsfall.

2 Installer TV-en på sokkelen eller sukkeladapteren.

La TV-en gli forsiktig ned og heng trinsene 8 som er festet pa baksiden av TV-en opp pa sukkenen eller sukkeladapteren, sorg for a bekrefte formen pa hullene.
- Etter installasjon av TV-en på veggen, kontROLLERer du at trinsene ⑧ er godt festet på sukkelen eller sukkeladapteren.
- Slipp med begge hender langsomt for a sikre at TV-en/DDke faller.

• Etter installationsjon av TV-en på veggen fjernes maskeringtape osv. fra veggen.

ADVARSEL

Sorg for at to aller flere personer (tre aller flere personer for TV-er pa 75 tomer erer mer) holder TV-en nar den barees.

3 Forhindre at bunnen på TV-en forskyves.

• Ta opp slakken på belte F og fest det stramt til veggen.

• Bruk en skrue med 5 mm diameter ellertilsvarende (folger/DDKE med).

Merknad

• Prov à dra bunnen på TV-en mot deg selv litt, sa du er sikker på at den ikke beveger seg fremover. Hvis det er bevegelse, er ikke TV-en riktig festet, og belte F burde strammes riktig igjen.

KD-65XG81□□/
65XG80□□ / 55XG81□□ /
55XG80□□ / 49XG81□□ /
49XG80□□ / 43XG81□□ /
43XG80□□

1 Loft TV-en.

• Set tabellen i trinn 3 i "Bestemme installasjonsstedet" på side 7 for plassering av trinsene (B) i opphenget på soskelen eller soskeladapteren.
• Sørg for at baksiden av TV-en berør soskeken eller soskeladapteren nr TV-en holds.

Merknad

La TV-en gli forsiktig ned og heng trinsene 包 som er festet pa baksiden av TV-en opp pa sukken erler sukkeladapteren, sorg for a bekrefte formen pa hullene.
- Etter installasjon av TV-en på veggen, kontrollerer du at trinsene ⑧ er godt festet på sukkelen eller sukkeladapteren.
- Slipp med begge hender langsomt for a sikre at TV-en/DDke faller.

2-a

2-b

↓

↓

NO

ADVARSEL

Sorg for at to aller flere personer (tre aller flere personer for TV-er pa 75 tomer erer mer) holder TV-en nar den bares.

3 Forhindre at bunnen på TV-en forskyves.

• Ta opp slakken på belte F og fest det stramt til veggen.

• Prov à dra bunnen på TV-en mot deg selv litt, sa du er sikker på at den ikke beveger seg fremover. Hvis det er bevegelse, er ikke TV-en riktig festet, og belte (F) burde strammes riktig igjen.

Bekrefte fullf.orgen av installationsjonen

• Trinsene ⑧ henger riktig pa sukkelen ellen sukkeladapteren.
• Ledningen og kabelen er/DD erler klemt.
• Belte (F) er stramt uten noe slakk.

ADVARSEL

• Feil plassering av strømledningen, e.l. kan forrsake brann eller elektrisk støt pa grunn av en kortslutning. Sorg for at installationsjonen fullfores pa riktig mæte.

Annen informasjon

Nár du fjerner TV-en, utfør er du installasjonen i motsattrekkefolge.

ADVARSEL

• Sorg for at to aller flere personer (tre aller flere personer for TV-er pa 75 tomer aller mer) holder TV-en nar den fjernes.

Spesifikasjoner

MaI: (Ca.) [mm]

a:400

b : 300

c:200

d : 100

e:80

f:480

q : 100

h1:20(tilfelle 2-b)

h2:60(tilfelle 2-a)

Vekt (kun sukkel): (Ca.) [kg]

0,8

Design og spesifikasjoner kan endres uten forvarsel.
