Termék típusa	Kandalló (fatüzelésű kályha)
Márka	Wamsler
Modell	Vitus
Névleges teljesítmény	7 kW
Hatásfok	81 %
Engedélyezett tüzelőanyag	Hasábfa (max. 25 cm hosszúság, <20% nedvességtartalom)
Méretek (M x Sz x Mé)	1204 x 570 x 524 mm
Anyag	Acél és szappankő (Keramik változat)
Szükséges minimális huzat	12 Pa
Füstgázok átlagos hőmérséklete	275 °C
CO-kibocsátás (13% O₂ mellett)	≤ 1250 mg/Nm³
Por kibocsátás (13% O₂ mellett)	≤ 40 mg/Nm³
Megfelelőségi szabvány	EN 13240
Biztonsági távolságok (éghető anyagok)	Elöl: 80 cm, oldalt: 20 cm, hátul: 30 cm
Padlóvédelem	Éghetetlen lemez a készülék alatt és előtte 50 cm-en
Beállítások	Állítható elsődleges levegő (I, II, III állások)
Karbantartás	Kéményseprés évente 2x, üvegtisztítás speciális termékkel, hamuürítés
Garancia (vermiculit lapok)	6 hónap
Pótalkatrészek	Csak eredeti WAMSLER alkatrészek

Gyakran ismételt kérdések - Vitus Wamsler

Milyen tüzelőanyagok engedélyezettek a Wamsler Vitus kályhához?

Csak a hasábfa engedélyezett, maximális hossza 25 cm, nedvességtartalma kevesebb, mint 20%. Kemény lombos fák (tölgy, bükk, kőris) ajánlottak. Kezelt fa, hulladék vagy gyúlékony folyadékok használata szigorúan tilos.

Hogyan végezzük el a kályha első begyújtását?

Az első begyújtás előtt távolítsa el a szállítási védőelemeket. Nyissa ki az elsődleges levegőbevezetést, helyezzen be aprófát és gyújtóst. Gyújtsa be, és zárja be az ajtót. Normális, ha az első használatok során festékszag érződik. Jól szellőztesse ki a helyiséget, és fokozatosan melegítse fel néhány órán keresztül.

Milyen biztonsági távolságokat kell betartani a kályha körül?

A kályha előtt (sugárzási zóna): minimum 80 cm az éghető anyagoktól (védelemmel 40 cm-re csökkenthető). Oldalt: 20 cm. Hátul: 30 cm. A padlót éghetetlen lemezzel kell védeni a nyílás előtt 50 cm-en.

Hogyan tisztítsuk a kályha üvegét?

Használjon speciális kályhaüveg-tisztítót. Csak az üveg belső részét tisztítsa. Kerülje a termék festett felületekre való fröccsenését. A száraz fa és a jól beállított égés csökkenti a szennyeződést.

Miért szennyeződnek gyorsan az üvegek?

Lehetséges okok: nedves fa (vízgőz lecsapódása), túl alacsony égési teljesítmény (elégtelen hőmérséklet), vagy elégtelen kéményhuzat. Használjon száraz fát, és kezdetben teljes teljesítménnyel fűtsön.

Milyen rendszeres karbantartás szükséges?

A füstcső tisztítását évente legalább kétszer el kell végezni. Tisztítsa meg a kályha belsejét a lángterelő eltávolításával (7. ábra), és porszívózza ki a hamut. Ellenőrizze az ajtó- és üvegtömítések állapotát.

Mit kell tenni kéménytűz esetén?

Azonnal zárja be a kályha összes nyílását (ajtó, levegőbevezetők), és hívja a tűzoltókat. Ne próbálja meg saját maga eloltani a tüzet. Az eset után ellenőriztesse a kéményt szakemberrel.

Hogyan állítsuk be az elsődleges levegőt az optimális égéshez?

A beállítás a választó kapcsoló állásától függ: III a begyújtáshoz, II a névleges teljesítményhez, I a csökkentett üzemmódhoz, és I a K állásban a kikapcsoláshoz. A beállítást a láng és a kívánt hő függvényében igazítsa.

Hol találhatók a Wamsler Vitus pótalkatrészei?

A pótalkatrészeknek eredeti WAMSLER alkatrészeknek kell lenniük. Rendeléskor adja meg a készülék adattábláján szereplő típus-, referencia- és sorozatszámot. Forduljon szakkereskedőjéhez.

Mi a kályha és a fogyóeszközök garanciája?

A kályha gyártási hibák elleni garanciája az általános feltételek szerint érvényes. A vermiculit lapok (fogyóeszközök) gyártási hibák elleni garanciája 6 hónap. A túlmelegedés vagy helytelen használat által okozott károk nem tartoznak a garancia hatálya alá.

HASZNÁLATI ÚTMUTATÓ Vitus Wamsler

Kandallo használati utmutató

TYP 101 64 CITY

TYP 10170 TUS KERAMIK

TYP 101 70 VITUS STAHL

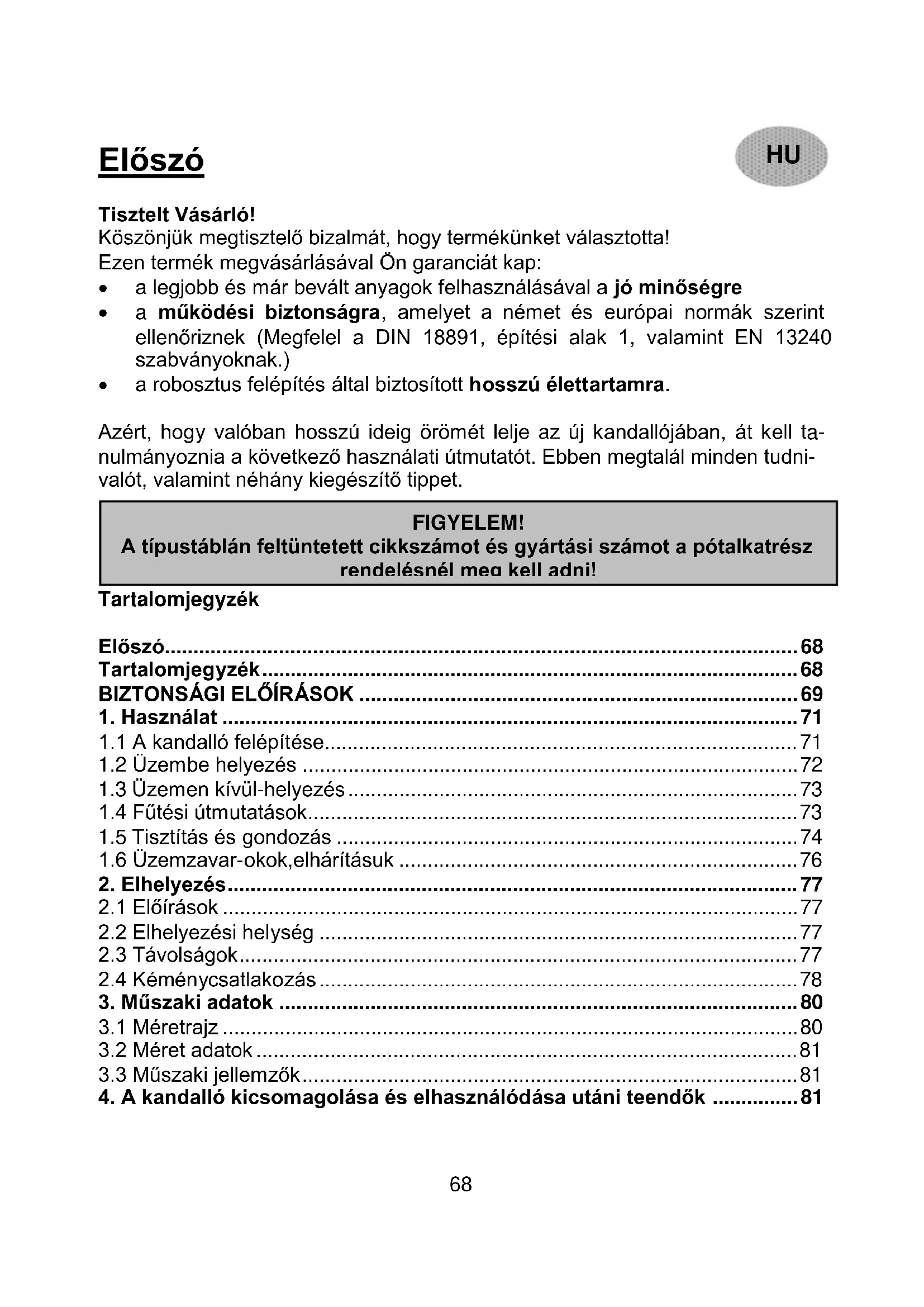

Vorwort

BEJELENTETTSZERVEZET(Regisztracioszam:1417j

EMFTOV
Vienna a hirtedognet
Corsoanem dritikut

KERNI Department

Budapest,

Nr: F-578217

Date2014.11.11

Seite 1/23

Vizsgalat vegtzsenekeideje:

Fachdirektorin: Osztelyvezető

Produktspezialist: Szakertó

Gabriella Suyegegne Varadi

EMT-TOV SOD1 KERM1 OXZYL

A muszaki dokumentaci archivaltuk

Köszönjuk megtisztelő bizalmát, hogy termekünket valasztotta!

Ezen termek megvasarlasaval On garanciat kap:

a legjobb es már bevált anyagok felhasználásával a jó minõsègre
- a muködési biztonságra, amelyet a nemet és europai normák szerint Ellenőriznek (Megfelel a DIN 18891, építési alak 1, valamint EN 13240 szabványoknak.)
a robosztus felépítés általBiztositott hosszú elettartamra.

Azert, hovy valóban hosszú ideigörömt lelle az uy kandallojában, at kell tanulmányoznia a kovetkező hasznalati utmutató. Ebben megtalál minded tudnivalót, valamintnéhány kiegészítő tippet.

FIGYELEM! A típustáblán felttüntetett cikkszámot és gyártási számot a pótalkatrész rendelésnél meq keII adni!

Tartalomjegyzék

Eloszo 68
Tartalomjegyzek 68
BIZTONSAGI ELOIRASOK 69
1. Hasznalat 71
1.1 A kandallo felépitése 71
1.2 Üzembe helyezés 72
1.3 Üzemen kivül-helyezés 73
1.4 Futesi utmutatasok 73
1.5 Tisztitás es gondozas 74
1.6 Üzemzavar-okok,elhárításuk 76
2. Elhelyezés 77
2.1 Eloirasok 77
2.2 Elhelyezesi helsseg 77
2.3 Tavolsagok 77
2.4 Kéménycsatlakozás 78
3.Muszaki adatok 80
3.1 Mereatrajz 80
3.2 Meret adatok 81
3.3 Muszaki jellemzok 81
4. A kandallo kicsomagolasa es elhasznalódasa utani teendok 81

BIZTONSÁGIE LÖÍRÁSOK

HU

1. A keszülékek a EN 13240 norma alapján bevizsgálásra A beallitáshoz és a kéménycsatlakoztatáshoz az adott ország tuzvédemi rendelkezeseit és a DIN 4705 és DIN 18160 norma követelményeit kell betartani. A keszülék tokeletes mücködésezeha a kéménynek, amelyre a keszüléket csatlakoztatni akarja csatlakoztatni, tokeletes allapotban kell lennie.

2. Az elso üzembe helyezés és a kéménycsatlakoztatas elott a hasznalati utmutató alaposan át kell olvasni, és az illetékes kéményseprot tajekoztatni kell.

3. Ajánlatos a készülék beallitásakor tiszta gyapjúkesztyut használni, hogy a késöbb nehezen eltüntethető ujjlenyomatokat elkerüljuk.

4. A levego tisztan tartasa es a keszülek erdekében a hasznalati utmutatóban megadott maximalis tuzelöanyag-mennyiseget nem szabad tullépni es a keszülek ajtajait zárva kell tartani, mivel kulönben fennall a tulfutés veszelye, amely a keszülek károsodásahoz gezethet. Az ilyen típusú károk eseten nem vallalunk garanciat.

5. A készülék ajtajainak muködés kozben mindig zárva kell lenniuk.

6. Engedélyezett tuzelóanyagok:

7. • természetes faanyag (max. 33 cm hosszúságban)

8. esetlegesen barnaszén-brikett (Id. használatiutasítás)

9. Ne használjon folyékony gyújtóanyagot. A tuz meggyújtásához SPECIALIS gyújtóanyagot vagy fagyapotot kell használni.

10. Hulladek, finom faaprǐtek, fakéreg, szentörmelék, forgácslapmaradékok, nedves és favédő szerrel kezelt fa, papír és karton vagy hasonlók égetésé tilos.

11. Az elso begyuktásnál füst és kellemetlen szagok képzödhetnek. Feltétlenül gondoskodjon a helyiség megfelelo szellözséról (ablakok és ajtok nyitasa), és legalább egy orán át a maximalisnevleges fütoértéken futsön. Amennyiben az elso fütesnel nem éri el a maximalis homírsekletet, uyg ezek a jelensegek késöbb is fellophetnek.

12. A kezelési elementek és a beallitó egységeket a hasznalati utmutatóban leirtaknak megfeleloen kell beallitani. Amennyiben a keszülék felforrosodott, a kezeléshez hasznalja a segedeszköket vagy védokesztýüt.

13. A fútoajtó nyitásakor, nem megfelelo muködés vagy elegtelen kéményhuzat eseten füst keletkezhet. Feltétlenül ügyeljenarra, hogy a fútoajtó csak lassan szabad kinyitni, elósztör csak résnyire, majd néhány masodperc mulva teljesen. Ezen kivül, ha további tuzelóanyagot akar a tüzre tenni, az ajtó kinyitása elott már csak a parázságy lehet az égésterben, azaz nem szabad, hogy lángok legyen lathatok.

14. Fútó üzemmodban a felületek, a betekintő ablakok és a fogók nagyon felforrósdhatnak. Figyelmeztesse a gyermekeket ezekre a veszélyekre és a fútes idejérè tartsa öket távol a kandallóól.

15. Ügyeljen rá, hogy a hamuláda mindig utközésig be legyen tola, és különösen ügyeljen arra, hogy a forró hamut soha ne vegye ki (tuzveszély).

16. Az atmeneti idoszakban a kéményhuzat csokkenhet, melynek kovetkezteben a termelodó gazok elszivasa nem tokeletes. llyenkor a kandallótegy kisebb tuzelési mennyiséggel, lehetoleg faforgáccsal vagy fagyapottalkell megtölteni, ellenorzs mellett beüzemelni, és ezzel a kéményhuzatot stabilizálni. A tuzracs legyen mindig tiszta.
17. Minden fūtési szezon után érdemes a berendezést szakemberrel ánézetni. Szintén ajánlatos alaposan kitisztítani a távozó gázok utját és a csöveket is.
18. Ha javitásokat vagy felújításokat kell végezni, kérjuk idöben forduljon szakkereskedóhéez, a pontos cikkszám és gyártási szám megadásával. Csakeredeti Wamsler alkatrészeket szabad használni.
19. Mivel a szilard tuzelésü kályha/-tuzhely, amely az égeshez szükséges levegöt az azt korulvevo helyiségból vonja el, gondoskodni kell rola, hogy az ablakok és a kulso ajtok melletti hézagokon át eigendö levego áramoljon be. Ez abban az esetben biztositott, ha egy kWnevleges futoertékre 4 legköbmétérfogat esik. Amennyiben ez a terfogat kisebb, uyg légnyílasok segitségevel az égeshez levego-osszeköttetés teremthetó más helyiségekkel (min. 150cm^2 ).
20. Ügyeljen az éghető alkatrészektól és anyagoktól való oldal- és hatso irányú távolságok betartására. Ezeket a távolságokat megtalálja a kezelési utmutatóban vagy a típustáblán.
21. A tuzhelyet tilos megvaltozatni.
22. Tilos olyan kéményre csatlakoztatni, melynek hatomagassága 4 méternél, tóbbszörös terhelésnél 5 méternél alacsonyabb. A kandallo csatlakoztatására kivalasztott kéményre legfeljebb két masik tuzhely csatlakozhat.
23. Kéménytúz esétén azonnal zárjon be(AP) minden nyilást a berendezésen,és értesítse a tuzoltókat. Semmíkepp ne probálkozzon a tüz eloltásával. Ezután feltétlenül ellenoriztesse a kéményt szakemberrel.

1. Használat

1.1 A kandallo felépítése

1.2 Üzembe helyezés

Tüzelöanyagok:

A keszülék az alábbiakban feltüntetett tuzelöanyagokkal hasznalható.

Csak ez altoBiztosithato a, fustszegeny" es zavarmentes üzemeltetes. Csak szaraz fát hasznaljon max. 20% nedvessegtartalommal.

TÜzelőanyag-fajták	Fútoórték kb. kJ/kg
Keményfa	15.900
Puhafa	11.500
Barnaszén	19.500

1. tablázat

Toltési mennyiségek:

Töltési mennyiség fa esétén (hasábfa, max. hosszúság 25 cm), max. 2 hasáb tõltésenként kb. 1,6 kg.

Barnaszen-brikett max. 1,9kg (2 db).

Levegoszabályozó-beallitás:

A primer levegoszabalyzo gombnak mindig a jalolés kozepén kell lennie.

TÜzelőanyag		Primerlevegőszabály zó állása	TÜzelőanyagválaszto állása
Felfütés,begyújtás		III	H
Fa	Névleges hõtelj.	II	H
Barna-szén	Névleges hõtelj.	III	K
Üzemen kívül helyezés		I	K

2. tablázat

TILOS környezetszennyező anyagok elégetése a készülékben! A begyújtáshoz faforgácsot, vagy grillbegyújtókell felhasználni, de semmi esetben sem szabad folyékony segédanyagot!

ELSO BEGYUJTÁS

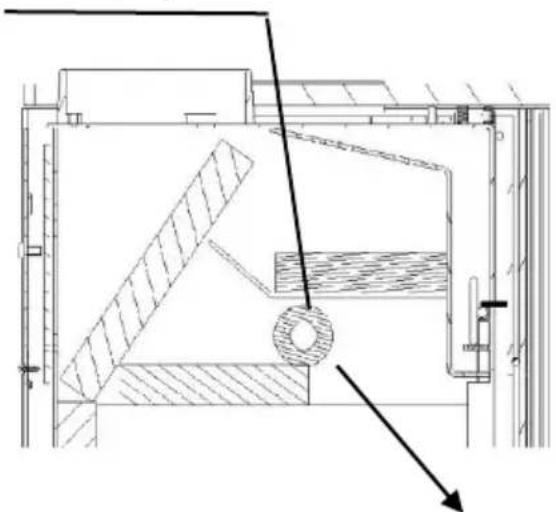

• Üzembe helyezés elott a szállítási biztosító a felső túztér falazattól, a túztéren át el kell távolítani (6. kép).

Figyelem! Az elso begyuktasnal fust es kellemetlen szagok képzódhetnek. Feltétlenül gondoskodjon a helyiség megfelelo szellözeséröl (ablakok és ajtok nyitasa), és legalabb egy oran at a maximálisnevleges fütoteljesit-

ményen fútSON. Amennyiben az elso fútesnél nem éri el a maximális hó-mersékletet, uy ezek a jelensegek késöbb is fellephetnek meg.

• A fogantyú emelésével nyissa ki az ajtót (2. sz. ábra). Amennyiben a berende-zés felforrosodott, használion hoalló kesztvút.

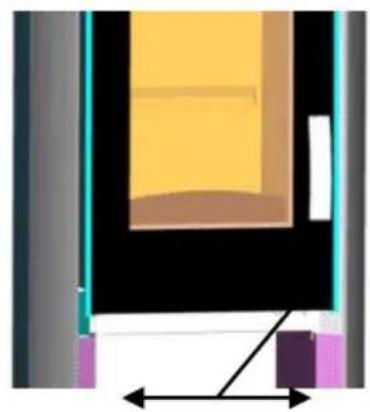

A primerlevego szabalyozot (3. kép) és tuzelőanyag valasztó a 2. tablázatnak megfeleloen beállitani.

Alagyujtot vagy faforgacsot a rostelyra helyezni. Erre eloszor kisebb, majd nagyobb fat rakni, meggyujtani es az ajtot ismet bezarni. Ha a fa elken eg es kielegito parazs képzödtt, ujbóluzzianyagot kell rarakni.

Ezután a primerlevego szabályozót (3. kép) és tüzelőanyag valasztóta 2. tablázatnak megfeleloen be kell allitani

• Az elso felfütes legyen „enyhe" lefolyású, csekély tuzelóanyag mennyiséggel, hógy a kandallón a lakkréteg „beégien".

A szagképzódes az elso begyújtásnál teljesen normalis, de szelloztétés szükséges.

1.3 Üzemen kívül-helyezés

• A parazsat elhamvasztani és a kályhát lehülni hagyni.
• A tuszteret és a hamuladat kiüriteni!
• Ajtókat bezární,primerlevego szabályozó tésTÜzelőanyag valasztóta 2. tablázatnak megfeleloen beállitani.
• Hideg allapotban, az üvegre rakódott kormot és szennyeződést vizes szivaccsal lehet eltávolítani, maid szárazra törölni.

1.4 Fūtési utmutatasok

A kandlót csak zárt tuzterajtoval szabad üzemeltetni. A zart tuzterú kandalloknak önzáródo tuzterajtójuk van. Ezt csak a begyuktáshoz, a pátláshoz, vagy a tuzter tiszításakor szabad kinyitni, (egyébként esetleges huzatprobléma lép fel a többi kéménybe csatlakoztatott készülékeknél). Figyelem! Az ajtó nyitásakor helytelen kezelés vagy elegtelen kéményhuzat eseten füst keletkezhet. Feltétlenül ügyeljen arra, hogy az ajtó csak lassan szabad kinyitni, először csak resnyire, majd néhány masodperc mulva teljesen. Ezen kivül, ha további tuzeló-anyagot akar a tüzre tenni, az ajtó kinyitása elöttt már csak a parázságy lehet a tuzterben, azaz nem szabad, hogy lángok legyen lathatok benne.

A szekunder levego gondoskodik a fustgazban talalhato eghet oosszetevok utolagos elegeteserol. Ez a kornyezetet kimel, fust es koromszegeny egest jelenti. Amennyiben a kandallojat az atmeneti idoben üzembe helyezne, akkor ellenorizze elozetesen a kemenyhuzatot, mivel ez magas kulso homersekletnél nagyon csekely lehet. E celból tartson egy eg gyufat a kissy nytott tulzelooajtoban. Ha a langot nem egyertelmuen szivja befelé, akkor a kemenyhuzat nem megfelelo. Ennek kikuszobolsehez a kandalloban, vagy a kemeny tiszitonyilasaban rovid ideig faforaccsot kell meggyujtani. A rostelyt minded beguyuktas elott ki kell tisztitani, hogy jo levegoaramlastBiztositsunk az egeshez. Figyelem! A kornyezet kimelese erdekuben a megadott tulzel o anyagmennyisegeket nem szabad tullepni.

A hamuládat rendszeresen üriteni kell (4. sz. ábra). Amennyiben a berendezes felforrosodott használja a mellekelt kesztyút. Kérijuk, ügyeljen rá, hogy ne kerüljön

izzó anyag a szemétbe. Ügyeljen rá, hogy a hamuláda mindig utközésig be legyen tola.

Figyelem! A levego tisztasaga es a kandallo erdekében ne lépje tul a megadott maximálisuzzieloanyag-mennyiségeket, kulönben fennàll a tulhevülés veszelye, amely a keszülék károsodásahoz gezethet. Az ilyen típusú károk esétén nem vällalunk garanciát. A kandalloknalCsak egyréteguuzzieloanyagbekészítés megengedett. Alacsonyabb hoteljesitménytCsak auzzieloanyag mennyiségénék csökkentésével, és ne az elsdleges levego csökkentésével probáljon elérni.

1.5 Tisztítás és gondozás

A futsi idszak befejeztével ajanlatos egy alapos kandallo es fustcsö-tisztítas.

A rostély hideg állapotban kivehetö, tiszṭīthato.

A fūtési teljesitmény visszaesese csaknem mindig a fusjaratok elpiszkolódásanak kōvetkezménye.

A tisztításhoz a terelólapot (30mm vastagságú vermeculite idom) (7. kép) előre kell húzni. Ezáltal a füstutak belülról, vagy ha a füstcsövet eltávolítjuk, akkor felülról kitisz títhatok. A terelólapot a tisztítás után ismét teljesen hátra kell tolni! (7. kép)

Figyelem!

Minden fūtési periodus után alaposan ḅt kell ellenörizni a kandallôt. Amennyiben javītas vagy felújītas szükséges, forduljon idōben a szakservízhez, megadva készüléke cikk és gyártasi számát (lásd a típustáblán).

A hamuladat rendszeresen uriteni ke! (4. kép)

Forró készüléknél a mellekelt kesztyút használja!

Ugyeljenarra, hogy semmilyen parazsló, izzó hamumaradvány ne kerüljön a szemétgyüjtőbe.

Feltétlen ügyeljenarra, hagy a hamuládmindig utközésig legyen betolva! A külso felületek tiszítíasaCsak hideg kalyhánal ajanlatos.Afelületeket hideg vizzel kell tisztitani, vagy kulönleges esetakben szappannal, vagy mosogatoszerrel és azutans szárazra kell torolni.

A ROBAX - üveget az elso hasznalat elott tisztftsa meg nedves, tiszta kendővel.

Kenjen szét ezután néhány cseppet egy üvegkerámia-tisztfószerból egy konyhai papírral az üveg mindkét oldalán.

A leoblités es szarazra trolés után a ROBAX üveg felületén a lathatatlan filmréteg segít az üveg tiszntartásaban és megkönnyiti -rendszeresen megismételve- a tisztlétást.

A kerámia tiszítütasa:

A piszok és zsradék szappannal és vizzel távolitható el.

A zsirkó tiszítíasa: a zsirkó természetes kó, ezér kis szineltérésk normalisak és nem alap a reklamációhoz!

Piszok és zsir szappannal és vizzel, kis karcok nedves csiszolópapírral (szemcse 240) távolithatók el.

Figyelem!

Semmilyen esetben sem szabad surolószereket, agressziv, vagy karcoló tiszító-szereket használni!

2.kép

3.kép

Szállítási biztosító
kartonpapír

5.kép

6.kép

7.kép

1.6 Üzemzavar-okok,elhárításuk

Üzemzavar fajtája:	Lehetséges okai:	Elhárítás:
Szagképszódés:	a felhasznált védőfesték kikeményedese Olajmaradékok kigő-zölgese	A kandalló t haszn. utasítás szerint több orán át kisfokozaton üzemeltetni. Ezután több orára maximális teljesítményre felfüteni.
Túl kevés hó-leadás:	Túl kis készülékteljésítményt ványasztoftunk	Szakemberrel vizsgáltassa meg az Ölszükség-letét.
	Túl csekély a kéményhuzat	A kéményhuzatnak min. 10 Pa.-nak kell lennie. Ellenőrizes a kéményének a tömitettségét, és hagy más, ehvez a kéményhez csatlakozó tű-helyek ajtajai tömitetten (jól) záródnak. Minde-nek elött ügyeljen a tömitetlen kéménytiszító becsatlakozásokra.
	Túl hosszú és tömitetlen füstcső	Az összes füstcsőkösnek jól tömitettnck és túzallón-szigeteltnek kell lennie.
	Tömitetlenség az ajtóveg-nél	Tömitest ellenőrzini, az ajtójól bezárnii. Esetlegesen a tömitózsinórt felújittatni.
	Túl nedves fa használata	Csak jól kiszárított fát alkalmazzunk.

Teendok kéménytuz esétén

A kémény nem megfelelo tiszítása esétén, nem megfeleloTÜzelőanyag (pl. tul nedves fa) vagy nem megfeleloTÜzelőlevegő-beállitás esétén kéménytúz keletkezhet. Ebben az esetben zárja el aTÜZ helyénél aTÜzelőlevegőt és azonnal hívja aTÜzoltókat.

A viz hasznalata az oltashoz nem megengedett!

2. Elhelyezés

2.1 Eloiirasok

Az elhelyezésnel és a fustcsöoldali becsatlakoztatásnál az egyes (vonatkozó építési rendelkezések tuzvédelmi kovetelmenyeit kell figyemle bvenni.

Az On kandallojának kifogástalan muködése erdekében a kéménynek, amibe a készülékét akarja becsatlakoztatni, kifogástalan allapotban kell lennie.

2.2 Elhelyezési helség

Mivel a kandallo az égéshez szükséges levegőt az elhelyezési helységból veszi, ezert gondoskodni kell állandoan elég levegő utánpótlásról. Biztositani kell, hogy 4m^3 légtérfogat jusson minded kW névleges teljesítényre. Erre a kandallóra ez azt jalenti, hogy az elhelyezési helységnek min. 28m^3 -nek kell lennie. Amennyiben a méret csekélyebb lenne, úgy más helységek összenyitásával kell lettrehozni a szellőnyilásokat (ÖsszeköTÜ nyílasok min. mérete 150cm^2 ).

2.3 Távolságok

Minden éghetō berendezést, bʊtort, vagy pl. dekoranyagokat is a kandallo kòzvetlen környezétében a hōhatástól védeni kell.

Berendezési tárgyak a sugárzási tartományiban

A kandallo sugárzási tartományában 1m min. távolságot kell betartani, az éghető berendeźék, butorok, vagy pl. dekoranyagok és a kandallo elólapja közöttt.

ABiztonsagi tavolsag 40 cm-re csokkenhet,ha egy sugarzaszvedo kerul a vedendó targy elé. (B) (lasd a 8. kép).

Berendezési tárgyak a sugárzási tartományon kívül

A keszülék mögotti és melletti falak nem készülhetnek éghető anyagokból, vagy nem lehetnek ilyen anyagokkal (bevonva) burkolva, hacsa készülék és a fal közöttti távolság nincs oldalt 20 cm és hatul 30 cm.

A fa- és műanyag-bútorok esétén hasonloan 20 cm oldaltávolságot kell betartani, (lásd a 9. kép).

8.kép

9.kép

A kandallo alatti padlozat

Az éghető anyagokból keszült padlót, mint pl. szönyeg, parketta, vagy parafa, a kandallo alatt, valamint a túztér elött 50 cm-re és oldalt 30 cm-re egy nem éghető anyagból keszült burkolóval kell védeni, mint pl.: kerámia-, ko-, üveg-padlo, vagy fém.

2.4 Kéménycsatlakozás

Figyelem!

A keszülék csatlakoztatása elött minded esetben az illetékes kéménysepro-mester hozzájárulását kell kéri.

Az összekö'tó- és bekötesi elementeknek mind a készülékhez, mind pedig egymáshoz jól tömítve és tartósan kell csatlakozniuk. A füstcső nem nyúlhat be a kémény szabad keresztmetszetébe. A kémény és a kandallo bözöttti összekö'töelemnek ugyanolyan keresztmetszetünek kell lennie, mint a kandallo csócsonkja. Azok a csövek, amelyek nem hóvedettek, vagy nem fuggolegesen gezetnek, 1 m-tól ne legyenek hosszabbak.

Azoknak a vizszintes csócsatlakozó elementeknek, amelyek 0,5 m-nél hosszabbak,10 fokos emelkedéssel kell csatlakozniuk a kandallohoz. A kandallo beköelemeinek az éghető anyagoktól min. 40 cm-es távolságot kell betartani. Ha az összekö'tő elementek egy min.

2 cm vastagságú, nem éghető burkolattal vannak ellátva, akkor azoknak az éghető anyagoktól való távolság min. 10 cm lehet.

Az összekötoelemeket, amennyiben éghetó anyagokból készült berendezéken gezetnek keresztül

1. min. 20 cm-es távolságban nem éghető anyagból készült, védócsovel kell ellátni, vagy

2. min. 20 cm-es körzetben nem éghető anyaggal kell burkolni.

Kisebb távolságok akkor engedélyezhetök, ha a kandallo névleges teljesitményen való üzemeléskor, az éghető anyagokból készült berendezeseken a hörmséklet nem tobb mint 85^ .

Figyelem!

Az olyan kéménycsatlakozás nem megengedhető, ahol a kémény toldások hossza 5 m-tól kevesebb (lásd a kéményszámítások adadatait a 84. oldalon).

A kandallo csatlakozásához tervbe vett kéményhez maximum 2 további túzhely köthető be.

3. Muszaki adatok

3.1 Méretrajz

TYP 101 64 CITY
1133 A-A 1002 262 647
TYP 101 70 VITUS KERAMIK	TYP 101 70 VITUS STAHL
1156 1148 1078 A-A	1156 1148 1078 A-A
494 494 494	494 494 494

3.2 Méret adatok

Tipusok	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)
TYP10170 VITUS KERAMIK	Ø570	524	1204	1075	1146	114
TYP10170 VITUS STAHL APNS	Ø572	521	1232	1075	1146	114
TYP10164 CITY	644	662	1138	959	1062	262

3.3 Muszaki jellemzok

Típus	TYP 10164 CITY TYP 10170 VITUS
Névleges teljesítmény	7,0 kW
18893/TAB 2
DIN szabvány szerinti fütőképesség m³
-kedvező	148
-kevésbé kedvező	84
-kedvezőtlen fütési feltételeknél	58
-füstgázérétékek: Fütoanyag:	Fa / Barnaszén brikett
-füstgázáramlás:	6,6 / 7,3 g/s
-füstgázhömsékle	275 / 267 °C
Huzatigény	12 Pa
Porkibocsátás	≤ 40 mg/Nm³
CO értékek	1081 / 770 mg/Nm³
Hatásfok	0,09 / 0,06%
	81 / 80,2 %

A feltüntetett súly- és méretadatok tajékoztató jellegüek!
Cégünk a konstrukció MODOSITÁSANAK jogát fenntartja, amennyiben ezek a Müszaki szírvonalat emelik, vagy a minőséget javitja.

4. A kandallo kicsomagolása és elhasznalódása utáni teendők

A keszülék kicsomagolása után a papír és műanyag alapú csomagoló anyagokat helyezze a szelektiv hulladék gyüjtőbe.

A készülék elhasznalódás utáni megsemmisítese. A készülék veszélyes anyagot nem tartalmaz, ezert javasoljuk, hogy elhasznalódás után szerelje szét, és az elementek a megfelelo hulladéklerakó helyre szállitsa el.

Wamsler SE

Háztartástechnikai Europai Részvyenytársaság

Rákóczi út 53-55.

H-3100 Salgotarján

Telefon [phone]

Telefax [phone]

www.wamsler.hu

WAMSLER
