Termék típusa	Daráló (szögcsiszoló)
Márka	Bort
Modell	BWS600U
Tápellátás	Elektromos hálózati (230 V / 50 Hz)
Kettős szigetelés	Igen (EN 60745 szerint)
Fő funkciók	Fém és kő csiszolása, vágása, sorjázása; kefélés és csiszolás tartozékokkal
Megmunkált anyagok	Fém, kő
Használat	Csak szárazon
Hangnyomásszint	104,2 dB(A)
Hangteljesítményszint	91,2 dB(A)
Rezgés (kéz-kar)	5,48 m/s²
Megfelelőségi szabványok	EN 60745-1, EN 60745-2-3, EN 55014-1, directives 93/68/EEC, 98/37/EC, 2006/95/EC
Védelem	Kettős szigetelés (II. osztály)
Mellékelt tartozékok	Szorítókarima, kulcs, segédfogantyú, kézvédő, rögzítőkarima
Karbantartás	Rendszeres tisztítás puha ruhával; oldószerek használata tilos; további kenés nem szükséges
Alkatrészek és javíthatóság	Vegye fel a kapcsolatot az SBM Group forgalmazóval
Minimális használati életkor	16 év
Biztonsági berendezés	Tengelyzár gomb, reteszelő kapcsoló, újraindítás elleni védelem
Újraindításgátló funkció	Igen (automatikus feloldás áramszünet után)

Gyakran ismételt kérdések - BWS600U Bort

Hogyan cseréljem ki a csiszolókorongot?

Húzza ki a szerszámot a konnektorból, nyomja meg a tengelyzár gombot (4), amikor a tengely áll, majd a mellékelt kulccsal csavarja ki a szorítókarimát (2). Cserélje ki a korongot, és csavarja vissza a karimát.

Használhatom ezt a szerszámot vízzel?

Nem, ez a szerszám kizárólag száraz csiszolásra, vágásra és sorjázásra készült. Soha ne használjon vizet.

Mi a tartozékok ajánlott maximális fordulatszáma?

A tartozék fordulatszámának legalább egyenlőnek kell lennie a szerszám maximális üresjárati fordulatszámával. Használat előtt ellenőrizze a tartozékon feltüntetett fordulatszámot.

Hogyan tisztítsam a szerszámot?

Rendszeresen tisztítsa a házat puha ruhával. Makacs szennyeződésekhez használjon szappanos vízzel megnedvesített ruhát. Ne használjon oldószereket, mint benzin, alkohol vagy ammónia.

Mit tegyek, ha elakad a korong?

Azonnal kapcsolja ki a szerszámot és húzza ki a dugót. Várja meg, amíg a tengely teljesen megáll, mielőtt megpróbálná kiszabadítani a korongot.

Milyen hosszabbító kábelt használjak?

Használjon teljesen kihajtott, jó minőségű hosszabbító kábelt, legalább 16 A áramerősséggel. Kültéri használathoz használjon speciális kábelt, amely fröccsenésálló csatlakozóval van felszerelve.

Hogyan indítsam el és állítsam le a szerszámot?

Nyomja meg a kapcsoló reteszelő gombját (9), majd a ki/be kapcsolót (8) az indításhoz. Leállításhoz engedje el a kapcsolót. Folyamatos működéshez reteszelje a kapcsolót bekapcsolt állásban.

Dolgozhatok azbesztet tartalmazó anyagokkal?

Nem, soha ne dolgozzon azbesztet tartalmazó anyagokkal, mivel az azbeszt rákkeltőnek számít.

Hogyan tudom megállapítani, hogy egy korong sérült-e?

Soha ne használjon sérült, deformálódott vagy vibráló korongokat. Minden használat előtt vizsgálja meg a korongot szemrevételezéssel. A sérülések elkerülése érdekében óvatosan kezelje és tárolja őket.

Hol találom a pótalkatrészeket?

Vegye fel a kapcsolatot a helyi SBM Group forgalmazóval. Csak eredeti SBM Group tartozékokat vagy a gyártó utasításainak megfelelő termékeket használjon.

HASZNÁLATI ÚTMUTATÓ BWS600U Bort

HU Használati utasítás 22

RO Manual de utilizare 24

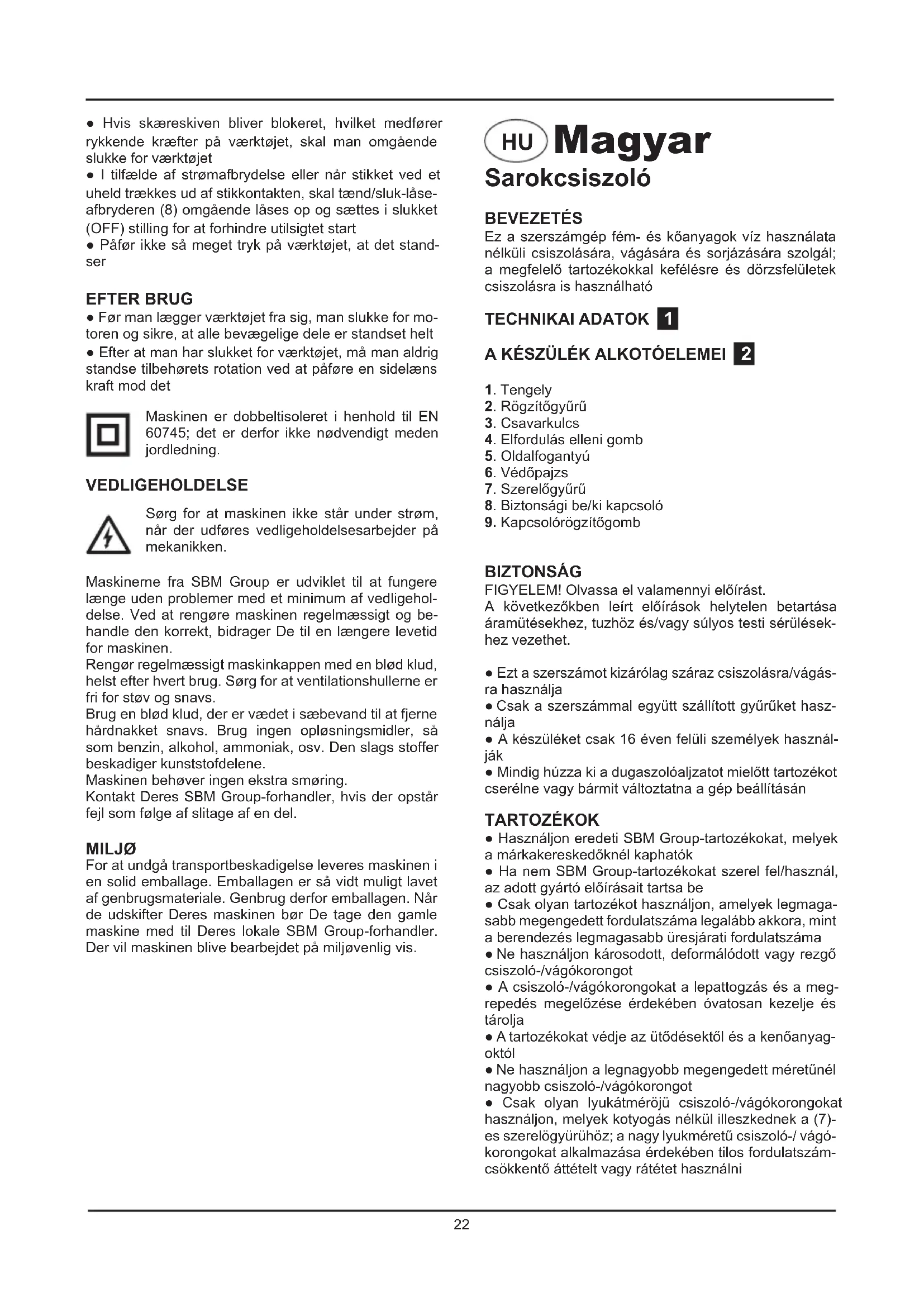

HU Magyar Sarokcsiszoló

BEVEZETÉS

Ez a szerszámgép fém- és kőanyagok víz használata nélküli csiszolására, vágására és sorjázására szolgál; a megfelelő tartozékokkal kefélésre és dörzsfelületek csiszolásra is használható

TECHNIKAI ADATOK 1

A KÉSZÜLÉK ALKOTÓELEMEI 2

1. Tengely
2. Rögzítőgyűrű
3. Csavarkulcs
4. Elfordulás elleni gomb
5. Oldalfogantyú
6. Védőpajzs
7. Szerelőgyűrű
8. Biztonsági be/ki kapcsoló
9. Kapcsolórögzítögomb

BIZTONSÁG

FIGYELEM! Olvassa el valamennyi előírást.

A következőkben leírt előírások helytelen betartása áramütésekhez, tuzhöz és/vagy súlyos testi sérülések-hez vezethet.

• Ezt a szerszámot kizárólag száraz csiszolásra/vágásra használja
• Csak a szerszámmal együtt szállított gyűrűket használja
• A készüléket csak 16 éven felüli személyek használják
• Mindig húzza ki a dugaszolóaljzatot mielőtt tartozékot cserélne vagy bármit változtatna a gép beállításán

TARTOZÉKOK

• Használjon eredeti SBM Group-tartozékokat, melyek a márkakereskedőknél kaphatók
• Ha nem SBM Group-tartozékokat szerel fel/használ, az adott gyártó előírásait tartsa be
• Csak olyan tartozékot használjon, amelyek legmagasabb megengedett fordulatszáma legalább akkora, mint a berendezés legmagasabb üresjárati fordulatszáma
• Ne használjon károsodott, deformálódott vagy rezgő csiszoló-/vágókorongot
• A csiszoló-/vágókorongokat a lepattogzás és a meg-repedés megelőzése érdekében óvatosan kezelje és tárolja
• A tartozékokat védje az ütődésektől és a kenőanyagoktól
• Ne használjon a legnagyobb megengedett méretűnél nagyobb csiszoló-/vágókorongot

• Csak olyan lyukátmérőjü csiszoló-/vágókorongokat használjon, melyek kotyogás nélkül illeszkednek a (7)-es szerelögyűrűhöz; a nagy lyukméretű csiszoló-/ vágókorongokat alkalmazása érdekében tilos fordulatszámcsökkentő áttételt vagy rátétet használni

• Ne használjon olyan menetes lyukkal rendelkező csiszoló- vagy vágókorongot, melynek menete nem elég hosszú a szerszám tengelyhosszának befogadásához

• Tilos olyan tartozékot használni, melynek zárt menetes lyukmérete kisebb mint M14 x 21 mm

KÜLTÉRI HASZNÁLAT

• A szerszámgépet rövidzárlati (FI) áramkör-megszakítón keresztül csatlakoztassa, melynek kioldóárama maximum 30 mA
• Csakis kültéri használatra gyártott hosszabbítókábelt használjon, mely freccsenő víz ellen védett dugaszoló-aljzattal rendelkezik

HASZNÁLAT ELÖTT

• A szerszámgép legelső alkalommal történő használa-ta előtt ajánlott gyakorlati tájékoztatást kérni
• Ne munkáljon meg a berendezéssel azbesztet tartalmazó anyagokat (az azbesztnek rákkeltő hatása van)
• Hozza meg a szükséges védőintézkedéseket, ha a munkák során egészségkárosító hatású, éghető vagy robbanékony porok keletkezhetnek (egyes porfajták rákkeltő hatásúak); viseljen porvédő álarcot és használjon, ha hozzá lehet csatlakoztatni a berendezéshez, egy por-/forgácselszívó berendezést
• Bánjon óvatosan a rejtett elektromos vezetékekkel vagy gáz- és vízcsövekkel; a munkaterületet ellenőrizze például fémdetektorral
• Hornyok vésésekor legyen óvatos, különösen tartófalak esetében (a teherhordó falakba véshető résekre országról országra változó előírások érvényesek; ezeket az előírásokat minden helyzetben feltétlenül be kell tartani)
• Ha a munkadarabot nem tartja a helyén saját súlya, rögzítse azt
• A szerszámgépet tilos satuba fogni
• Használjon teljesen letekert és biztonságos hosszabbítókábelt, 16 A-és teljesítménnyel
• Viseljen védőszemüveget és -kesztyűt, zaj elleni fülvédőt és kemény cipőt; szükség esetén vegyen fel kötényt is
• Mindig szerelje fel az (5)-es oldalfogantyút és az (6)-es védőpajzso; a szerszámgépet soha se használja ezek nélkül
• Mielött a gépet dugaszolóaljzatba csatlakoztatná, gondoskodjon arról, hogy az ki legyen kapcsolva

HASZNÁLAT KÖZBEN

• A gép mozgó részeitől mindig tartsa távol az elektromos kábelt; terelje a tápkábelt a gép hátulja felé, a géptől elfelé
• Ha munka közben az elektromos kábel megsérül vagy átvágja, ne nyúljon a kábelhez, hanem azonnal húzza ki a dugaszolóaljzatból; tilos a gépet sérült elektromos kábellel használni
• Csak akkor nyomja meg a (4) jelü, elfordulás elleni gombot, amikor az (1) jelü tengely mozdulatlanul áll
• Kezét tartsa távol a forgó tartozékoktól
• Fémek csiszolása közben szikrák keletkeznek; tartson távol a munkaterülettől minden más személyt és a gyúlékony anyagokat

• Elektromos vagy mechanikus működési hiba esetén azonnal kapcsolja ki a gépet és húzza ki a dugaszoló-aljzatból

• Ha a vágókorong elakad, és emiatt rángat a szerszám, azonnal kapcsolja ki

• Ha áramszünet következik be, vagy ha a dugós csatlakozót véletlenül kihúzza, a gép akaratlan újraindításának megelőzésére azonnal oldja fel a be/ki kapcsoló (8) zárolását, és állítsa a kapcsolót a KI állásba
• Soha ne fejtsen ki akkora nyomást a gépre, hogy az megálljon

A HASZNÁLATOT KÖVETÖEN

- Mielőtt leteszi a gépet, kapcsolja ki a motort és bizonyosodjon meg arról, hogy minden mozgó alkatrész teljesen megállt

- Miután kikapcsolta a készüléket, a tartozék forgását sose annak síkjára merőleges erővel állítsa meg

A készülék az EN 60745 rendelkezéssel összhangban duplán szigetelt, emiatt földelésre nincs szükség.

KARBANTARTÁS

Győződjön meg róla, hogy a készülék nincs áram, alatt amikor a motoron karbantartási munkát végez.

A SBM Group készülékeket hosszú élettartamra és minimális karbantartási igénnyel tervezték. A folyamatos, kielégítő működés a rendszeres ápoláson és tisztításon múlik.

Rendszeresen, lehetőleg minden használat után puha ronggyal tisztítsa le a készülék házát. A szellőzőnyílásokat óvja portól és szennyeződéstől. Használjon szappanos vízzel megnedvesített puha rongyot, ha a szenynyeződést nem lehet eltávolítani. Soha ne használjon oldószereket pl. petróleumot, alkoholt, ammóniás vizet stb. Az oldószerek károsíthatják a műanyag részeket.

A készülék nem igényel kiegészítő kenést.

Ha meghibásodást észlel, keresse fel helyi SBM Group viszonteladóját.

KÖRNYEZETVÉDELEM

A szállításból eredő lehetséges károk csökkentésére a gépet erős csomagolásban szállítják. A csomagolás nagyrészt újra felhasználható anyagból készült. Használja ki tehát a csomagolás újrahasznosításának lehetőségét. A már felesleges készülékeket vigye el a helyi SBM Group viszonteladóhoz. Itt biztosított környezetbarát ártalmatlanításuk.

RO Română

Polizor unghiular

INTRODUCERE

Teljes felelősségünk tudatában kijelentjük, hogy jelen termék a következő szabványoknak vagy kötelező hatósági előírásoknak megfelel: EN 60745-1:2006, EN 60745-2-3:2007, EN 55014-1:2000+A1+A2, EN 61000-3-2:2000+A2, a 93/68/EEC, 98/37/EC, 2006/95/EC előírásoknak megfelelően.

ZAJ/REZGÉS Az EN60745 alapján végzett mérések szerint ezen készülék hangnyomás szintje 104,2 dB(A) a hangteljesltmény szintje 91,2 dB(A) (normál eltérés: 3 dB), a kézre ható rezgésszám 5,48 m/s².

RO DECLARATIE DE CONFORMITATE CE

A kiselejtezett elektromos készülékek értékes nyersanyagokat tartalmaznak, és erre figyelemmel nem tartoznak a háztartási hulladék körébe! A gyártómű minden felhasználót arra kér, hogy a maga részéről is tegyen meg mindent a költségkímélés és környezetvédelem érdekében, és a kiselejtezett készüléket adja át az erre a célra kialakított visszavételi helyen, amennyiben van ilyen a környéken.

RO INDICATII PENTRU PROTECTIA MEDIULUI ÎNCONJURATOR

HU Változtatás jogát fenntartjuk
