HASZNÁLATI ÚTMUTATÓ Athlet Zoo'o BBH6256P1 BOSCH
biztonsági útmutató....22
A készülék leírása....71
Kérjük, örizze meg a használati utasítást.
A porszívó továbbadásakor adja oda a használati utasítást is.
Rendeltetésszerű használat
Ez a porszívó nem ipari célokra, hanem csak a háztartásban történő alkalmazásra készült. A porszívót kizárólag a használati utasítás előírásainak megfelelően használja.
Sérülések és károk elkerülése érdekében a porszívó nem használható a következő célokra:
■ emberek vagy állatok leporszívózására
■ a következők felszívására:
- egészségre ártalmas, éles szélű, forró vagy izzó anyagok.
- nedves vagy folyékony anyagok.
- gyúlékony vagy robbanékony anyagok és gázok.
- hamu, cserépkályhából és központifűtésberendezésekből származó korom.
- nyomtatók és fénymásolók toneréböl származó por.
Pótalkatrészek, tartozékok, porzsákok
Eredeti pótalkatrészeinket, eredeti tartozékainkat és eredeti kiegészítő tartozékainkat csakúgy, mint eredeti porzsákjainkat porszívónk tulajdonságaihoz és követelményeihez tervezték. Ezért javasoljuk, hogy kizárólag eredeti pótalkatrészeket, eredeti tartozékokat, eredeti kiegészítő tartozékokat, valamint eredeti porzsákokat használjon. Ily módon biztosíthatja porszívója hosszú élettartamát és a tartósan magas minőségű tisztítást.
Megjegyzés:
Nem megfelelő méretű vagy rosszabb minőségű pótalkatrészek, tartozékok/kiegészítő tartozékok és porzsákok használata károsíthatja a porszívót. Az ezen termékek használatából fakadó károkra a garancia nem vonatkozik.
Biztonsági útmutató
Ez a porszívó megfelel a jelenleg ismert műszaki követelményeknek és a vonatkozó biztonsági előírásoknak.
■ A készüléket 8 év feletti gyerekek csökkent fizikai, érzékszervi vagy szellemi képességű, ill. tapasztalatlan személyek csak felügyelet mellett használhatják, il- letve akkor, ha megtanulták a készülék biztonságos használatát és megértették az ebből eredő veszélyeket.
■ Gyermekek nem játszhatnak a készülék-legközelebbi vevőszolgálathoz vagy felhatalmazott kel. szakkereskedőhöz.
■ A csomagolás védi a porszívót a szállítás során keletkező sérülésektől. Ezért azt tanácsoljuk, hogy szállítás céljára őrizze meg a csomagolást.
Készüléke lítiumion-akkumulátorokkal rendelkezik, melyek biztonsági okokból csak szakemberek számára hozzáférhetők.
Az akkumulátorok cseréjéhez forduljon az Önhöz
-legközelebbi vevőszolgálathoz vagy felhatalmazott szakkereskedőhöz.
■ A tisztítást és a használó általi karbantartást gyermekek felügyelet nélkül nem végezhetik el.
■ A műanyag zacskók és fóliák kisgyermekektől távol tartandók és ártalmatlanításuk szükséges.
= Fulladásveszély!
Megfelelő használat
■ Töltéshez csak a mellékelt töltőkábelt használja.
■ A töltőkábelt csakis a típustábla szerint csatlakoztassa és helyezze üzembe.
■ A készüléket csak beltérben tárolja és töltse.
■ A készüléket ne tegye ki 0 °C alatti és 40 °C fölötti hömérsékletnek.
■ Soha ne használja porzsák, ill. portartály, motorvédő szűrő és kifúvószűrő nélkül.
= A készülék megsérülhet!
■ Kerülje el a fejmagasságban történő, a szívófejjel és a csővel végzett porszívózást. => Sérülésveszély!
■ Ha a töltőkábel sérült, ne használja tovább, hanem cserélje ki eredeti töltőkábelre.
■ Ha a töltőkábelt le akarja választani a hálózatról, ne a csatlakozókábelt, hanem a csatlakozódugót megfogva húzza ki az aljzatból.
■ A töltökábelt ne húzza át éles peremeken és ne törje meg.
■ Mielőtt bármilyen munkát elvégezne a porszívón, kapcsolja ki a készüléket, illetve válassza le a töltőkábelről és a hálózatról.
■ Sérült porszívót ne helyezzen üzembe.
■ Zavar esetén kapcsolja ki a készüléket, illetve válassza le a töltőkábelröl és a hálózatról.
A veszélyek elkerülése érdekében a porszívón csak erre felhatalmazott vevőszolgálat végezhet javításokat és alkatrészcszerét.
■ A következő esetekben a készüléket azonnal üzemen kívül kell helyezni és fel kell venni a kapcsolatot az ügy-félszolgálattal:
- ha tévedésből folyadékot szívott fel vagy folyadék került a készülék belsejébe.
- ha a készülék leesett és megsérült.
- Óvja a porszívót az időjárás hatásaitól, nedvességtől és hőforrásoktól.
■ Ne tegyen éghető vagy alkoholtartalmú anyagokat a szűrőre (porzsák, motorvédő szűrő, kifúvószűrő stb.).
■ A porszívó nem alkalmas építkezéseken való alkalmazásra. =>Az építési törmelék felszívása a készülék károsodásához vezethet.
■ A készüléket kapcsolja ki, ha nem porszívózik.
Akkumulátorok
Környezetvédelmi tudnivalók
■ Csomagolás
A csomagolás védi a porszívót a szállítás során keletkező sérülésektől. A csomagolás környezetbarát anyagokból készült, és ezért újrafeldolgozásra alkalmas. A továbbiakban már nem szükséges csomagolóanyagot helyezze el a szelektív gyűjtőhelyek megfelelő tárolóiban.
■ Régi készülék
A készülék újratölthető lítiumion-akkumulátorokat tartalmaz. Ezért a készüléket csak erre felhatalmazott vevőszolgálaton vagy szakkereskedésen keresztül ártalmatlanítsa.
bg

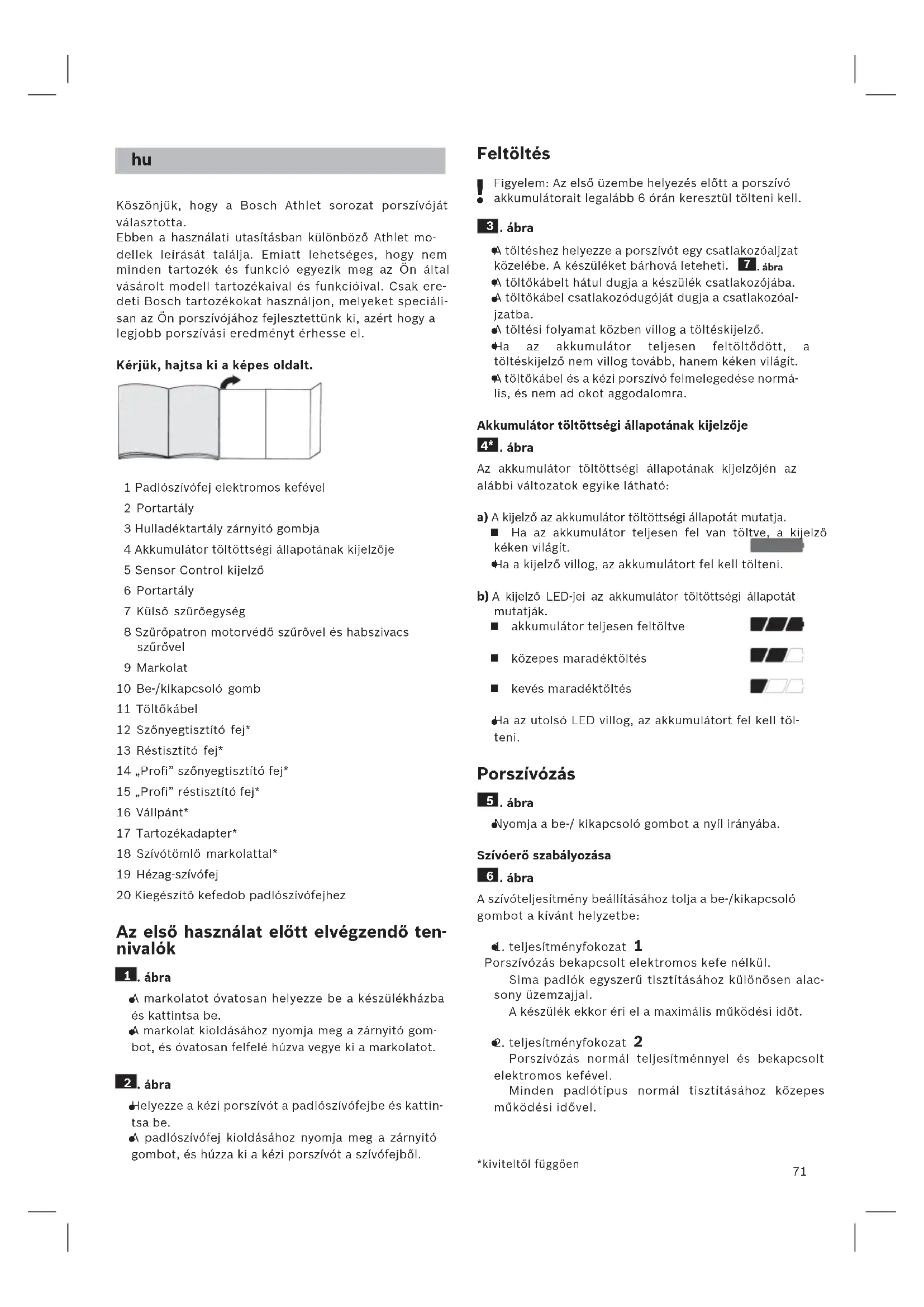

Köszönjük, hogy a Bosch Athlet sorozat porszívóját választotta.
Ebben a használati utasításban különböző Athlet modellek leírását találja. Emiatt lehetséges, hogy nem minden tartozék és funkció egyezik meg az Ön által vásárolt modell tartozékaival és funkcióival. Csak eredeti Bosch tartozékokat használjon, melyeket speciálisan az Ön porszívójához fejlesztettünk ki, azért hogy a legjobb porszívási eredményt érhesse el.
Kérjük, hajtsa ki a képes oldalt.
1 Padlószívófej elektromos kefével
2 Portartály
3 Hulladéktartály zárnyitó gombja
4 Akkumulátor töltöttségi állapotának kijelzője
5 Sensor Control kijelző
6 Portartály
7 Külső szűrőegység
8 Szüröpatron motorvédő szürövel és habszivacs szürövel
9 Markolat
10 Be-/kikapcsoló gomb
11 Töltőkábel
12 Szönyegtisztító fej*
13 Réstisztító fej*
14 „Profi” szönyegtisztító fej*
15 „Profi” réstisztító fej*
16 Vállpánt*
17 Tartozékadapter*
18 Szívótömlő markolattal*
19 Hézag-szívófej
20 Kiegészítő kefedob padlószívófejhez
Az első használat előtt elvégzendő ten- nivalók
1. ábra
A markolatot óvatosan helyezze be a készülékházba és kattintsa be.
A markolat kioldásához nyomja meg a zárnyitó gombot, és óvatosan felfelé húzva vegye ki a markolatot.
2. ábra
Helyezze a kézi porszívót a padlószívófejbe és kattintsa be.
A padlószívófej kioldásához nyomja meg a zárnyitó gombot, és húzza ki a kézi porszívót a szívófejből.
Feltöltés
! Figyelem: Az első üzembe helyezés előtt a porszívó akkumulátorait legalább 6 órán keresztül tölteni kell.
3. ábra
A töltéshez helyezze a porszívót egy csatlakozóaljzat közelébe. A készüléket bárhová leteheti. 7. ábra
A töltőkábelt hátul dugja a készülék csatlakozójába.
A töltőkábel csatlakozódugóját dugja a csatlakozóaljzatba.
A töltési folyamat közben villog a töltéskijelző.
Ha az akkumulátor teljesen feltöltödött, a töltéskijelző nem villog tovább, hanem kéken világít.
A töltőkábel és a kézi porszívó felmelegedése normális, és nem ad okot aggodalomra.
Akkumulátor töltöttségi állapotának kijelzője
4*. ábra
Az akkumulátor töltöttségi állapotának kijelzőjén az alábbi változatok egyike látható:
a) A kijelző az akkumulátor töltöttségi állapotát mutatja.
■ Ha az akkumulátor teljesen fel van töltve, a kijelző kéken világít.
Ha a kijelző villog, az akkumulátort fel kell tölteni.
b) A kijelző LED-jei az akkumulátor töltöttségi állapotát mutatják.
■ akkumulátor teljesen feltöltve
■ közepes maradéktöltés
■ kevés maradéktöltés
Ha az utolsó LED villog, az akkumulátort fel kell töl- teni.
Porszívózás
5. ábra
Nyomja a be-/ kikapcsoló gombot a nyíl irányába.
Szívóerő szabályozása
6. ábra
A szívóteljesítmény beállításához tolja a be-/kikapcsoló gombot a kívánt helyzetbe:
d. teljesítményfokozat 1
Porszívózás bekapcsolt elektromos kefe nélkül.
Sima padlók egyszerű tisztításához különösen alacsony üzemzajjal.
A készülék ekkor éri el a maximális működési időt.
- teljesítményfokozat 2
Porszívózás normál teljesítménnyel és bekapcsolt elektromos kefével.
Minden padlótípus normál tisztításához közepes működési idővel.
*kiviteltöl függöen
Turbó fokozat Turbo
Porszívózás maximális teljesítménnyel és bekapcsolt elektromos kefével.
Minden felülettípus, különösen szönyegek opcionális tartozékok használatával történő, nagyobb ráfordítást igénylő tisztításához. A készülék ekkor rövidebb ideig működik.
7. ábra
Rövid porszívózási szüneteknél a készüléket bárhová leteheti. Ehhez a porszívót enyhén billentse előre a szívófej irányába.
! Figyelem: Ha leteszi a készüléket, feltétlenül kapcsolja ki, mivel a forgó kefe a porszívó leállásakor károsíthatja a padlóborítást.
Porszívózás kiegészítő tartozékkal
8*. ábra
a) Rögzítse a vállpántot a mellékelt rövid markolatra.
b) Vegye le a hosszú markolatot a készülékházról.
c) Helyezze fel a rövid markolatot és pattintsa be.
d) Húzza ki a kézi porszívót a szívófejből. 2. ábra
e) A tartozékadapterter helyezze a kézi porszívóra és pattintsa be.
9*. ábra
Helyezze fel a használni kívánt szívófejet a szívótömlőre vagy a markolatra:
- Szönyegtisztító fej kárpitozott bútorok, függönyök stb. porszívásához.
Réstisztító fej fugák és sarkok stb. porszívózásához.
- Hézag-szívófej kárpitok porszívózásához, különösen autóülésekhez ideális
A munka után
10. ábra
Porszívózás után kapcsolja ki a készüléket.
A portartály kiürítése
11. ábra
Az optimális porszívási eredmény érdekében a portartályt minden porszívózás után ki kell üríteni, legkésőbb azonban akkor, ha a por a tartály egy részén elérte a jelölést.
Azt ajánljuk, hogy ne várja meg, hogy a por mennyisége meghaladja a jelölést, mivel az a szűrő erős szennyeződéséhez vezet.
A portartály ürítésénél mindig ellenőrizheti a külső szűrőegység szennyeződési fokát, és szükség esetén a „Külső szűrőegység tisztítása” című fejezetnek megfelelően megtisztíthatja azt. 16. ábra
! Figyelem: A szürötisztítás csak kikapcsolt készülékkel lehetséges.
Soha ne porszívózzon behelyezett szűrőpatronnal a külső szűrőegység nélkül.
12. ábra
- A zárnyitó gomb segítségével kattintsa ki a portartályt és vegye ki a készülékből.
13. ábra
- Vegye ki a szüröegységet a portartályból.
- Ürítse ki a portartályt.
14. ábra
- Távolítsa el a kidobónyilás alatt található szennyeződéseket is.
●Helyezze be a portartályba a szűrőegységet, ennek során feltétlenül ügyeljen az egység megfelelő elhelyezkedésére.
- Helyezze be a portartályt a készülékbe, és hallható módon pattintsa be.
Figyelem: Ha a portartály behelyezésekor ellenállást
érzékel, ellenőrizze, hogy a szűrőnek minden alkatrésze megvan-e, illetve hogy megfelelően helyezte-e be a szűrőegységet és a portartályt.
A szűrő ápolása
Figyelem: A szürötisztítás csak kikapcsolt készülékkel
lehetséges.
A készülék az úgynevezett „Sensor Control” funkcióval van felszerelve.
Ez a funkció folyamatosan felügyeli, hogy a porszívó az optimális teljesítményszinten működik-e. A világító kijelző jelzi, hogy meg kell-e tisztítani a szűrőpatront, azért hogy ismét elérje az optimális teljesítményszintet.
15. ábra Sensor Control
A kijelző kéken világít, ill. kialszik, ha a készülék optimális teljesítményszintjén működik. Amint a kijelző pirosan villog, meg kell tisztítani a külső szűrőegységet és a szűrőpatront.
A készülék automatikusan visszaáll az 1. teljesítményfokozatra.
16. ábra Külső szűrőegység tisztítása
A külső szűrőegységet rendszeres időközönként meg kell tisztítani, azért hogy a porszívó optimálisan működjön.
- A külső szűrőegység tisztításához kapcsolja ki a készüléket.
-vegye ki a portartályt a készülékből. 12. ábra
-vegye ki a szűrőegységet a portartályból. 13. ábra
- Tisztítsa meg a külső szűrőegységet.
a) Rendszerint elegendő az, ha az egész szűrőegységet a portartály kiűrítésekor enyhén megrázza vagy ütögetéssel kiporolja, hogy a lehetséges szennyeződés részecskéi kihulljanak.
*kiviteltöl függöen
b) Ha ez nem lenne elegendő, használjon egy száraz törlőkendőt, azért hogy a szennyeződést a felületről eltávolítsa.
17. ábra Szüröpatron tisztítása
- Kapcsolja ki a készüléket.
- Vegye ki a portartályt a készülékből. 12. ábra
- Vegye ki a szűrőegységet a portartályból. 13. ábra
a) Forgassa el a szüröpatron fedelét az óramutató járásával ellentétes irányba, és vegye ki a szüröpatront a szüröegységböl.
b) Először ütögetéssel tisztítsa meg a szűrőpatront.
c) Húzza le a habszivacs szűrőt a motorvédőről, és külön mossa ki őket. Hagyja a habszivacs szűrőt és a motorvédő szűrőt teljesen megszáradni (kb. 24 óra).
d) A habszivacs szűrő beszerelése után helyezze be a szűrőpatront a portartályba.
e) Helyezze be a szürőpatront a szürőegységbe, és forgassa a fedelet az óramutató járásával megegyező irányba, míg az bekattan a helyére.
Ha a szüröpatron kézi tisztítása után a „Sensor Control” kijelző ismét pirosan villog, a szüröpatron olyan erősen szennyezett, hogy mosógépben ki kell mosni - kímélő programmal max. 30 °C-on és a legalacsonyabb centrifuga-fordulatszámon.
Új szűrők igény szerint a vevőszolgálatnál beszerezhetők.
Padlószívófej tisztítása
Karbantartás előtt minden alkalommal kapcsolja ki a porszívót, és húzza ki a töltőkábelt.
18. ábra
a) A kefedobot kattintsa ki a zárnyitó gombbal, és oldalirá- nyba húzza ki a padlószívófejből.
b) A rácsavarodott szálakat és hajat ollóval vágja át az erre szolgáló bevágás mentén, és távolítsa el őket.
c) A kefedobot tolja be oldalról a vezetőpálca mentén a padlószívófejbe, és a zárnyitó gombbal kattintsa be.
! Figyelem: A padlószívófej csak felszerelt kefedobbal használható.
Ápolás
A kézi porszívót minden tisztítás előtt ki kell kapcsolni és ki kell húzni a töltőkábelt. A porszívó és a műanyag tartozékok kereskedelmi forgalomban kapható műanyagtisztító szerrel tisztíthatók.
! Figyelem: Ne használjon súrolószert, üvegtisztítót vagy univerzális tisztítószert. A porszívót soha ne merítse vízbe!
Müszaki változtatások joga fenntartva.
bg
HU Magyarország, Hungar y
BSH Háztartási Készülék
Kereskedelmi Kft.
Háztartási gépek márkaszervize
Királyhágó tér 8-9
1126 Budapest
Hibabejelentés
Tel.: +361 489 5461
Fax: +361 201 8786
mailto:hibabejelentes@bsh.hu
Alkatrészrendelés
Tel.: +361 489 5463
Fax: +361 201 8786
mailto:alkatreszrendeles@bsh.hu
Ez a készülék az elhasznált villamossági és elektronikai készülékekről szóló 2012/19/EU irányelvnek megfelelő jelölést kapott.
Ez az irányely a már nem használt készülékek visszavételének és hasznosításának EU-szerte érvényes kereteit határozza meg.
bg
HU Garanciális feltételek
A garanciális feltételeket a 151/2003. (IX.22.) Korm. rendelet szabályozza. A vásárlástól bzámított 72 órán belüli meghibásodás esetén a kereskedő a készülék cseréjéről dönt. Ez utáni időszakban a Vevőszolgálat gondoskodik a lehető leggyorsabb javítás elvégzéséről.
A garanciára a vásárló a kitöltött garanciajeggyel, vagy a vásárlást igazoló számlával farthat igényt. A használati utasítás be nem tartása, a garancia elvesztését vonhatja gnaga után.
Minőségtanúsítás: A 2/1984. (111.10) BkM-lpM rendelete alapján, mint forgalmazó tanúsítjuk, hogy a készülék a vásárlási tájékoztatóban közölt adatoknak megfelel.
A változtatás jogát fenntartjuk.
