Athlet Zoo'o BBH6256P1 - Imuri BOSCH - Ilmainen käyttöohje ja opas

Merkki	Bosch
Malli	Athlet Zoo'o BBH6256P1
Tuotetyyppi	Langaton varsi-imuri
Virtalähde	Ladattava litiumioniakku (25,2 V)
Käyttöaika	Jopa 45 minuuttia (tehotasosta riippuen)
Latausaika	Noin 6 tuntia täyteen lataukseen
Tehotasot	3 (Talous, Normaali, Turbo)
Tekniikka	Sensor Control (suodattimen kyllästymisen ilmaisin)
Harjatyyppi	Sähköharjalla varustettu lattiasuulake
Säiliön tilavuus	Noin 0,9 L (pölysäiliö, ei pölypussia)
Suodatus	Pestävä suodatin (patruuna + vaahtosuodatin)
Mukana toimitetut tarvikkeet	Huonekaluimuri, rakosuulake, tyynysuulake, kantohihna, adapteri, lisäharja
Paino	Noin 4,5 kg
Huolto	Säiliön säännöllinen tyhjennys, suodattimen ja pyörivän harjan puhdistus
Turvallisuus	Älä imuroi nesteitä, kuumia tai syttyviä aineita; käytä vain alkuperäisiä lisävarusteita
Takuu	Tarkista Bosch-huollosta (maakohtaiset ehdot)
Huoltopalvelu	Korjaukset vain valtuutetussa huoltokeskuksessa
Hävitysohjeet	Ei saa hävittää kotitalousjätteen mukana; litiumioniakku kierrätettävä

Usein kysytyt kysymykset - Athlet Zoo'o BBH6256P1 BOSCH

Kuinka ladata Bosch Athlet Zoo'o BBH6256P1 -imuria?

Aseta imuri lähelle pistorasiaa. Kytke latausjohto laitteen takaosaan ja liitä se pistorasiaan. Merkkivalo vilkkuu latauksen aikana. Täysi lataus kestää noin 6 tuntia. Merkkivalo palaa sinisenä, kun akku on täynnä.

Mikä on imurin käyttöaika ja miten sitä voi optimoida?

Käyttöaika voi olla jopa 45 minuuttia. Käytä tehotasoa 1 sileillä lattioilla ja kevyessä siivouksessa maksimoidaksesi käyttöajan. Turbo-taso lyhentää käyttöaikaa, mutta tarjoaa maksimitehon matoille.

Kuinka tyhjentää pölysäiliö?

Paina pölyntunnistimen vapautuspainikkeita, irrota se. Ota suodatinyksikkö pois, tyhjennä säiliö. Puhdista ulompi suodatinyksikkö napauttamalla tai kuivalla liinalla. Aseta kaikki takaisin ja napsauta paikalleen.

Mitä vilkkuva punainen Sensor Control -merkkivalo tarkoittaa?

Vilkkuva punainen merkkivalo osoittaa, että suodatin on tukkeutunut ja se on puhdistettava. Sammuta laite, irrota pölyntunnistin, puhdista ulompi suodatinyksikkö ja suodatinpatruuna. Jos merkkivalo palaa edelleen, pese suodatinpatruuna pesukoneessa (30°C, herkkäohjelma).

Kuinka puhdistaa imurin suodatin?

Sammuta laite. Irrota pölyntunnistin ja ota suodatinyksikkö ulos. Napauta suodatinpatruunaa kuivapuhdistusta varten. Ota vaahtosuodatin pois ja pese se saippuavedellä. Anna kuivua 24 tuntia ennen kokoamista. Voit myös pestä patruunan pesukoneessa 30°C:ssa.

Kuinka puhdistaa pyörivä harja?

Sammuta imuri ja irrota se pistorasiasta. Paina lattiasuulakkeen harjan vapautuspainiketta, irrota pyörivä harja sivuttain. Leikkaa hiukset ja lankakerät saksilla uran kohdalta. Aseta harja takaisin ja lukitse.

Voiko imuria käyttää nesteiden imurointiin?

Ei, imuri on tarkoitettu vain kuivaimurointiin. Nesteiden imurointi voi vahingoittaa laitetta ja mitätöidä takuun. Noudata turvaohjeita.

Kuinka vaihtaa akku?

Litiumioniakku on vain ammattikorjaajan saatavilla turvallisuussyistä. Vaihtoa varten ota yhteyttä Bosch-huoltoon tai valtuutettuun jälleenmyyjään.

Mitkä lisävarusteet ovat yhteensopivia tämän imurin kanssa?

Käytä vain alkuperäisiä Bosch-lisävarusteita. Malli sisältää huonekaluimurin, rakosuulakkeen, tyynysuulakkeen, kantohihnan, adapterin ja lisäharjan. Muita lisävarusteita on saatavana huoltopalvelusta.

Mitä tehdä vian tai vaurion sattuessa?

Sammuta laite ja irrota latausjohto. Jos olet imuroinut nestettä, jos laite on pudonnut tai vaikuttaa vialliselta, ota välittömästi yhteyttä valtuutettuun Bosch-huoltoon. Älä yritä korjata itse.

KÄYTTÖOHJE Athlet Zoo'o BBH6256P1 BOSCH

fi Turvallisuusohjeet....13

Laitteen kuvaus....54

Säilytä käyttöohjeet.

Jos annat pölynimurin kolmannelle osapuolelle, liitä käyttöohjeet mukaan.

Määräystenmukainen käyttö

Tämä pölynimuri on tarkoitettu ainoastaan kotitalouskäyttöön, ei ammattikäyttöön. Käytä pölynimuria vain tässä käyttöohjeessa annettujen ohjeiden mukaan.

Vahinkojen ja vaurioiden välttämiseksi pölynimuria ei saa käyttää:

■ ihmisten tai eläinten imurointiin.
■ sillä ei saa imuroida:

- terveydelle haitallisia, teräviä, kuumia tai hehkuvia aineita.

• kosteita tai nestemäisiä aineita.
• helposti syttyviä tai räjähtäviä aineita ja kaasuja.
• tuhkaa, nokea kaakeliuuneista ja keskuslämmitysjärjestelmistä.
• mustepölyä tulostimista ja kopiokoneista.

Varaosat, varusteet, pölypussit

Alkuperäiset varaosamme, varusteemme ja lisävarusteemme sekä alkuperäiset pölypussimme on sovitettu pölynimureidemme ominaisuuksiin ja vaatimuksiin. Suosittelemme sen tähden käyttämään vain alkuperäisiä varaosia, varusteita, lisävarusteita ja alkuperäisiä pölypusseja. Näin voit taata pölynimurisi pitkän käyttöiän ja aina korkealaatuisen puhdistustehon.

Huomautus

Epäsopivien tai heikkolaatuisten varaosien, tarvikkeiden, lisävarusteiden ja pölypussien käyttö voi aiheuttaa pölynimuriin vaurioita. Takuumme ei kata vaurioita, jotka johtuvat tällaisten tuotteiden käytöstä.

Turvallisuusohjeet

Tämä pölynimuri täyttää hyväksytyt tekniset säännöt ja asianmukaiset turvamääräykset.

■ Laitetta voivat käyttää 8 vuotta täyttäneet lapset ja henkilöt, joiden fyysiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu kokemus ja/tai tieto laitteen käytöstä, valvonnan alaisina tai kun heitä on opastettu laitteen käytössä ja he ovat ymmärtäneet laiteen käytön vaarat.
■ Lapset eivät saa leikkiä laitteella.
■ Lapset eivät saa puhdistaa laitetta tai tehdä sille mitään huoltotöitä.
■ Muovipussit ja foliot on pidettävä poissa pienten lasten ulottuvilta ja ne on hävitettävä.

= Tukehtumisvaara!

Asianmukainen käyttö

Käytä lataamiseen vain toimitukseen sisältyvää latauskaapelia.
■ Liitä latausjohto sähköverkkoon ja ota se käyttöön vain tyyppikilvessä olevien tietojen mukaan.
■ Säilytä ja lataa laitetta vain sisätiloissa.
- Älä altista laitetta lämpötiloille alle 0 °C tai yli 40 °C.
- Älä käytä pölynimuria koskaan ilman pölypussia tai pölysäiliötä, moottorinsuojasuodatinta ja poistoilman suodatinta.

= Kone saattaa vaurioitua!

Vältä suulakkeella ja putkella imurointia henkilön pään lähellä. => Loukkaantumisvaara!
- Älä käytä vaurioitunutta latausjohtoa ja vaihda tilalle alkuperäinen latausjohto.
■ Kun irrotat laitteen sähköverkosta, älä vedä liitäntäjohdosta vaan pistokkeesta.
- Älä vedä latausjohtoa terävien reunojen yli äläkä jätä sitä puristuksiin.
■ Kytke laite pois päältä tai irrota se latausjohdosta ja sähköverkosta ennen kuin teet pölynimuriin ja kohdistuvia töitä.
■ Älä käytä viallista pölynimuria.
■ Jos kyseessä on häiriö, kytke laite pois päältä tai irrota se latausjohdosta ja sähköverkosta.
■ Vaaratilanteiden välttämiseksi pölynimurin korjaaminen ja varaosien vaihto on sallittu ainoastaan valtuutetulle huoltopalvelulle.
■ Seuraavissa tapauksissa laitteen käyttö on lopetettava heti ja otettava yhteys huoltopalveluun:

- jos imurilla on vahingossa imetty nestettä, tai nestettä on muulla tavoin päässyt laitteen sisään

- jos laite on pudonnut ja vaurioitunut.

■ Suojaa pölynimuria sääolosuhteilta, kosteudelta ja lämmönlähteiltä.
- Älä laita palavia tai alkoholipitoisia aineita suodattimiin (pölypussi, moottorinsuojasuodatin, poistoilman suodatin jne.).
■ Pölynimuri ei sovellu rakennustyömaakäyttöön. => Rakennusjätteiden imeminen voi vaurioittaa laitetta.
■ Kytke laite pois päältä, kun et imuroi.
■ Pakkaus suojaa pölynimuria vaurioilta kuljetuksen aikana. Suosittelemme sen vuoksi käyttämään pakkausta imurin kuljettamiseen.

Akut

Laitteessa on litiumioniakut, joiden käsittely on turvallisuussyistä sallittu vain ammattikorjaajille.

Käänny akkujen vaihtamista varten lähimmän huoltopalvelupisteen tai valtuutetun alan liikkeen puoleen.

Kierrätysohjeita

Pakkaus

Pakkaus suojaa pölynimuria vaurioilta kuljetuksen aikana. Se on ympäristöystävällistä materiaalia ja se voidaan kierrättää. Vie tarpeettomat pakkausmateriaalit asiaankuuluvaan kierrätyspisteeseen.

■ Käytöstä poistettu laite

Laitteessa on uudelleen ladattavat litiumioniakut. Laitteen saa sen tähden hävittää vain valtuutetun huoltopalvelun ja alan liikkeen kautta.

pt

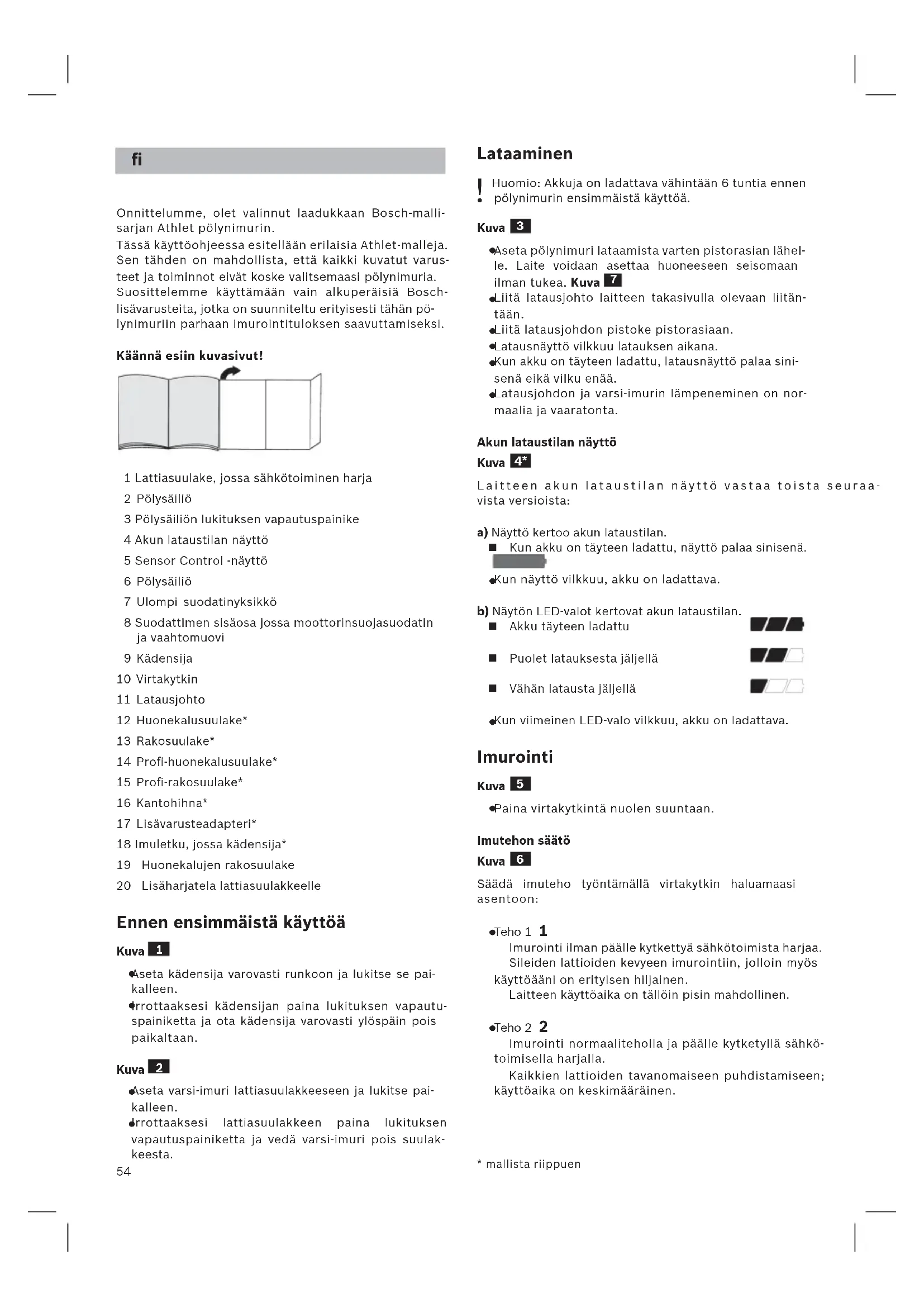

Onnittelumme, olet valinnut laadukkaan Bosch-mallisarjan Athlet pölynimurin.

Tässä käyttöohjeessa esitellään erilaisia Athlet-malleja. Sen tähden on mahdollista, että kaikki kuvatut varusteet ja toiminnot eivät koske valitsemaasi pölynimuria.

Suosittelemme käyttämään vain alkuperäisiä Bosch- lisävarusteita, jotka on suunniteltu erityisesti tähän pö- lynimuriin parhaan imurointituloksen saavuttamiseksi.

Käännä esiin kuvasivut!

1 Lattiasuulake, jossa sähkötoiminen harja
2 Pölysäiliö
3 Pölysäiliön lukituksen vapautuspainike
4 Akun lataustilan näyttö
5 Sensor Control -näyttö
6 Pölysäiliö
7 Ulompi suodatinyksikkö
8 Suodattimen sisäosa jossa moottorinsuojasuodatin ja vaahtomuovi
9 Kädensija
10 Virtakytkin
11 Latausjohto
12 Huonekalusuulake*
13 Rakosuulake*
14 Profi-huonekalusuulake*
15 Profi-rakosuulake*
16 Kantohihna*
17 Lisävarusteadapteri*
18 Imuletku, jossa kädensija*
19 Huonekalujen rakosuulake
20 Lisäharjatela lattiasuulakkeelle

Ennen ensimmäistä käyttöä

Kuva 1

• Aseta kädensija varovasti runkoon ja lukitse se pai-kalleen.
• rrottaaksesi kädensijan paina lukituksen vapautu- spainiketta ja ota kädensija varovasti ylöspäin pois paikaltaan.

Kuva 2

• Aseta varsi-imuri lattiasuulakkeeseen ja lukitse pai-kalleen.
• rrottaaksesi lattiasuulakkeen paina lukituksen vapautuspainiketta ja vedä varsi-imuri pois suulakkeesta.

Lataaminen

! Huomio: Akkuja on ladattava vähintään 6 tuntia ennen pölynimurin ensimmäistä käyttöä.

Kuva 3

• Aseta pölynimuri lataamista varten pistorasian lähelle. Laite voidaan asettaa huoneeseen seisomaan ilman tukea. Kuva 7
  Liitä latausjohto laitteen takasivulla olevaan liitäntään.
  Liitä latausjohdon pistoke pistorasiaan.
  ●Latausnäyttö vilkkuu latauksen aikana.
  Kun akku on täyteen ladattu, latausnäyttö palaa sini- senä eikä vilku enää.
  Latausjohdon ja varsi-imurin lämpeneminen on normaalia ja vaaratonta.

Akun lataustilan näyttö

Kuva 4\*

Laitteen akun lataustilan näyttö vastaa toista seuraa-vista versioista:

a) Näyttö kertoo akun lataustilan.

■ Kun akku on täyteen ladattu, näyttö palaa sinisenä.
Kun näyttö vilkkuu, akku on ladattava.

b) Näytön LED-valot kertovat akun lataustilan.

■ Akku täyteen ladattu

■ Puolet latauksesta jäljellä

■ Vähän latausta jäljellä

Kun viimeinen LED-valo vilkkuu, akku on ladattava.

Imurointi

Kuva 5

●Paina virtakytkintä nuolen suuntaan.

Imutehon säätö

Kuva 6

Säädä imuteho työntämällä virtakytkin haluamaasi asentoon:

●Teho 1 1

Imurointi ilman päälle kytkettyä sähkötoimista harjaa. Sileiden lattioiden kevyeen imurointiin, jolloin myös käyttöääni on erityisen hiljainen. Laitteen käyttöaika on tällöin pisin mahdollinen.

●Teho 2 2

Imuointi normaaliteholla ja päälle kytketyllä sähkötoimisella harjalla. Kaikkien lattioiden tavanomaiseen puhdistamiseen; käyttöaika on keskimääräinen.

* mallista riippuen

Turbo-teho Turbo

Imuointi maksimiteholla ja päälle kytketyllä sähkötoimisella harjalla.

Kaikkien pintojen, erityisesti mattojen, vaativaan puhdistamiseen ja lisävarusteiden käytön yhteydessä. Laitteen käyttöaika on tällöin lyhyempi.

Kuva 7

Laite voidaan asettaa lyhyiden imurointitaukojen ajaksi seisomaan ilman tukea. Kallista tätä varten pölynimuria kevyesti eteenpäin suulakkeen suuntaan.

! Huomio: : Kytke laite ehdottomasti pois päältä tauon ajaksi, koska pyörivä harja voi vaurioittaa lattiapintaa pölynimurin seistessä paikallaan.

Imurointi lisävarusteen avulla

Kuva 8\*

a) Kiinnitä kantohihna mukana toimitettuun lyhyeen kädensijaan.
b) Irrota pitkä kädensija pääkotelosta.
c) Aseta lyhyt kädensija paikalleen ja lukitse.
d) Vedä varsi-imuri irti lattiasuulakkeesta. Kuva 2
e) Aseta varusteadapteri varsi-imuriin ja lukitse paikalleen.

Kuva 9\*

Aseta tarvittava suutin imuletkuun, jossa on varusteadapterin kädensija:

Huonekalusuulake huonekalujen, verhojen jne. imu- rointiin.
Rakosuulake rakojen ja kulmien jne. imurointiin
Huonekalujen rakosuulake pehmusteiden imurointi-in, ihanteellinen erityisesti auton istuimille

Käytön jälkeen

Kuva 10

Kytke laite imuroinnin jälkeen pois päältä.

Pölysäiliön tyhjennys

Kuva 11

Hyvän imurointituloksen saavuttamiseksi olisi pölysäiliö hyvä tyhjentää jokaisen imuroinnin jälkeen, viimeistään kuitenkin silloin, kun pölyä on säiliön yhdessä kohdassa merkinnän korkeudelle saakka.

Suosittelemme, että pölysäiliötä ei täytetä merkinnän yli, koska seurauksena on suodattimen hyvin runsas likaantuminen.

Tarkasta pölysäiliön tyhjennyksen yhteydessä aina myös ulomman suodatinyksikön likaisuusaste ja puhdista se tarvittaessa kohdassa "Uolomman suodatinyksikön puhdistus" olevan ohjeen mukaan. Kuva 16

! Huomio: Suodattimen puhdistus on mahdollista vain, kun laite on kytketty pois päältä.

Älä imuroi koskaan ilman ulompaa suodatinyksikköä ja paikalleen asetettua suodattimen sisäosaa.

Kuva 12

Vapauta pölysäiliön lukitus lukituksen vapautusnäppäimillä ja ota se pois laitteesta.

Kuva 13

• Poista suodatinyksikkö pölysäiliöstä
  ●Tyhjennä pölysäiliö.

Kuva 14

• Poista poistoaukon alapuolella mahdollisesti oleva lika.
• Aseta suodatinyksikkö pölysäiliöön ja varmista eh- dottomasti, että se on oikein paikallaan.
• Aseta pölysäiliö laitteeseen ja lukitse se kuuluvasti paikalleen.

! Huomio: Jos tunnet pölysäiliötä paikalleen asettaessasi vastusta, tarkasta, että suodatin on asianmukainen ja suodatin ja pölysäiliö ovat oikein paikoillaan.

Suodattimen hoito

! Huomio: Suodattimen puhdistus on mahdollista vain, kun laite on kytketty pois päältä.

Laitteessa on ns. "Sensor Control" -toiminto.

Tämä toiminto valvoo jatkuvasti, että pölynimurin teho on optimaalinen. Valonäyttö ilmaisee, onko suodattimen sisäosa puhdistettava optimaalisen tehon saavuttamiseksi.

Kuva 15 Sensor Control

Näyttö palaa sinisenä tai ei pala lainkaan, kun laite toimii optimaalisella teholla. Kun näyttö vilkkuu punaisena, ulompi suodatinyksikkö ja suodattimen sisäosa on puhdistettava.

Laite kytkeytyy automaattisesti pienemmälle teholle 1.

Kuva 16 Ulomman suodatinyksikön puhdistus

Ulopmi suodatinyksikkö on puhdistettava säännöllisin väliajoin, jotta pölynimuri toimii optimaalisesti.

• Kytke laite pois päältä ulomman suodatinyksikön puhdistusta varten.
  Poista pölysäiliö laitteesta. Kuva 12
• Poista suodatinyksikkö pölysäiliöstä. Kuva 13
  ●Puhdista ulompi suodatinyksikkö.

a) Yleensä riittää, että koko suodatinyksikkö puhdistetaan ravistamalla tai kopistamalla kevyesti pölysäiliön tyhjennyksen yhteydessä, jotta mahdollinen lika irtoaa.
b) Jos tämä ei riitä, poista pinnalla olevat likahiukkaset kuivalla liinalla.

Kuva 17 Suodattimen sisäosan puhdistus

Kytke laite pois päältä.

Poista pölysäiliö laitteesta. Kuva 12

Poista suodatinyksikkö pölysäiliöstä. Kuva 13

a) Käännä suodattimen sisäosan kantta vastapäivään ja ota suodattimen sisäosa pois suodatinyksiköstä.
b) Puhdista suodattimen sisäosa ensin kopistamalla.
c) Poista vaahtomuovi moottorinsuojasta ja pese se erikseen.

Anna vaahtomuovin ja moottorinsuojasuodattimen kuivua kunnolla, (noin 24h)

d) Aseta suodattimen sisäosa vaahtomuovin asennuksen jälkeen pölysäiliöön.

e) Aseta suodattimen sisäosa suodatinyksikköön ja lu-kitse kiertämällä kantta myötäpäivään.

Jos "Sensor Control" -näyttö vilkkuu uudelleen punaisena suodattimen sisäosan käsipuhdistuksen jälkeen, suodattimen sisäosa on likaantunut niin runsaasti, että se on pestävä pesukoneessa - hellävarainen pesu enintään 30 °C ja pienimmällä linkousnopeudella.

Huoltopalvelusta on saatavana tarvittaessa uusia suodattimia.

Lattiasuulakkeen puhdistus

Kytke pölynimuri aina huoltoa varten pois päältä tai irrota se latausjohdosta.

Kuva 18

a) Vapauta harjatelan lukitus vapautuspainikkeella ja vedä se sivusuuntaan pois lattiasuuttimesta.
b) Leikkaa harjaan kiertyneet langanpätkät ja hiukset saksilla tätä tarkoitusta varten olevaa uraa pitkin poikki ja poista ne.
c) Työnnä harjatela sivulta ohjaintankoa pitkin lattiasuuttimeen ja lukitse vapautuspainikkeen avulla paikalleen.

! Huomio: Lattiasuulaketta saa käyttää vain paikalleen asennetun harjatelan kanssa.

Hoito

Varsi-imuri on kytkettävä puhdistusta varten aina pois päältä ja irrotettava latausjohdosta. Pölynimuria ja muovisia lisävarusteita voidaan hoitaa tavallisilla muovinpuhdistusaineilla.

! Huomio: Älä käytä hankausaineita, lasin- tai yleispuhdistusaineita. Älä upota pölynimuria koskaan veteen.

Oikeus teknisiin muutoksiin pidätetään.

pt

Itälahdenkatu 18 A, PL 123

00201 Helsinki

Tel.: [phone]

Fax: [phone]

mailto:Bosch-Service-

[e-mail]

www.bosch-home.fi

Lankapuhelimesta 8,28 snt/puhelu

+ 7 snt/min (alv 24%)

Matkapuhelimesta 8,28 snt/puhelu

+ 17 snt/min (alv 24%)

FR France

BSH Electroménager S.A.S.

50 rue Ardoin – BP 47

93401 SAINT-OUEN cedex

Tämän laitteen merkintä perustuu käytettyjä sähkö- ja elektroniikkalaitteita (waste electrical and electronic equipment - WEEE) koskevaan direktiiviin 2012/19/EU. Tämä direktiivi määrittää käytettyjen laitteiden palautus- ja kierrätys-säännökset koko EU:n alueella.

es

Kodintekniikan tuotteille annetaan vähintään kahdentoista (12) kuukauden takuu tuotteesta riippuen. Takuuaika määritellään kunkin tuotteen osalta erikseen ja se on voimassa annetun määräajan tuotteen ostop. Tuotteen tietyille osille voidaan antaa em. määräajoista poikkeava takuu.
