INSTRUKCJA OBSŁUGI Athlet Zoo'o BBH6256P1 BOSCH
Wskazówki dotyczące bezpieczeństwa....20
pl Opis urządzenia....68

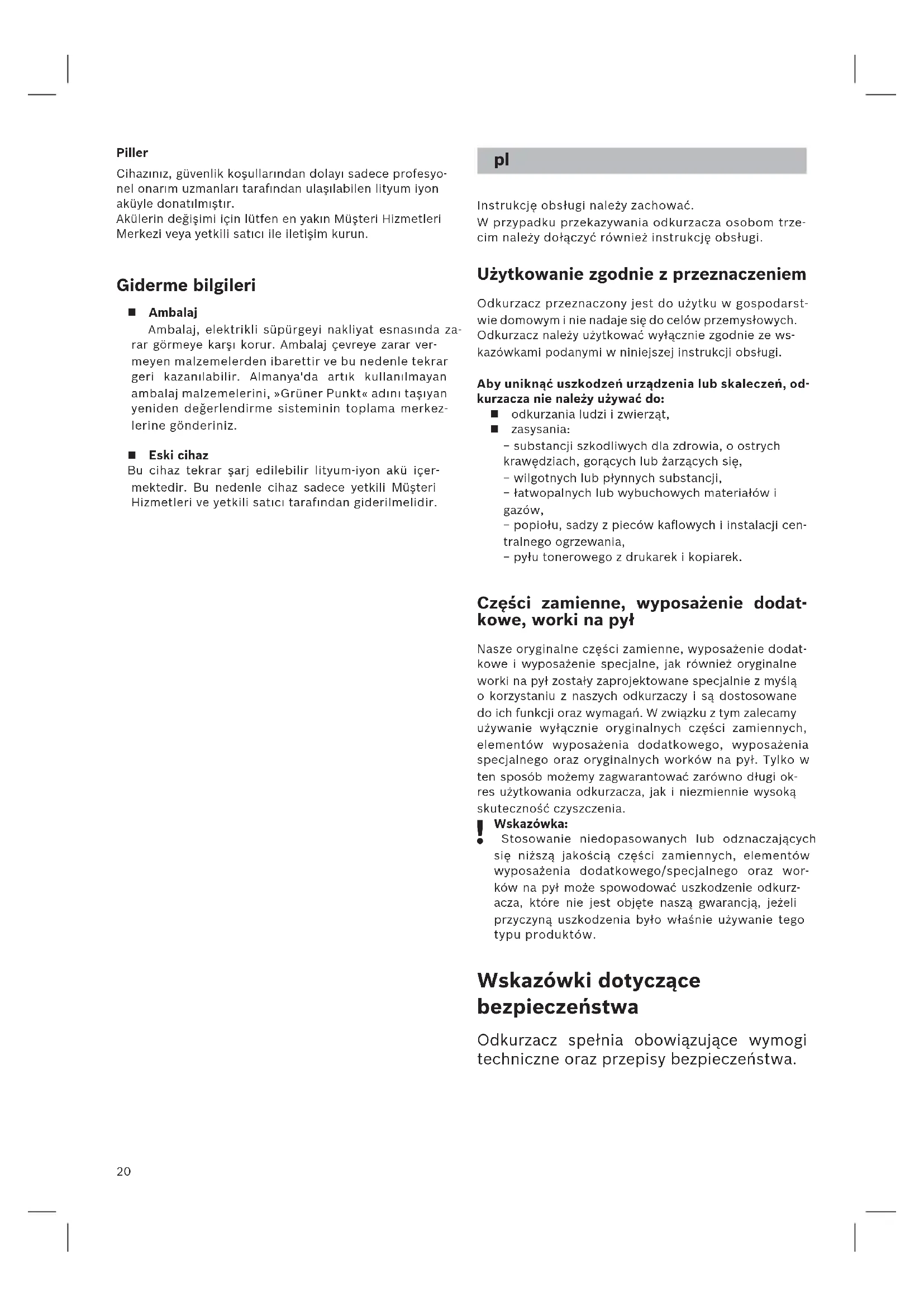

Instrukcję obsługi należy zachować.
W przypadku przekazywania odkurzacza osobom trzecim należy dołączyć również instrukcję obsługi.
Użytkowanie zgodnie z przeznaczeniem
Odkurzacz przeznaczony jest do użytku w gospodarstwie domowym i nie nadaje się do celów przemysłowych. Odkurzacz należy użytkować wyłącznie zgodnie ze wskazówkami podanymi w niniejszej instrukcji obsługi.
Aby uniknąć uszkodzeń urządzenia lub skaleczeń, odkurzacza nie należy używać do:
■ odkurzania ludzi i zwierząt,
■ zasysania:
– substancji szkodliwych dla zdrowia, o ostrych krawędziach, gorących lub żarzących się,
- wilgotnych lub płynnych substancji,
- łatwopalnych lub wybuchowych materiałów i gazów,
– popiołu, sadzy z pieców kaflowych i instalacji centralnego ogrzewania,
- pyłu tonerowego z drukarek i kopiarek.
Części zamienne, wyposażenie dodatkowe, worki na pył
Nasze oryginalne części zamienne, wyposażenie dodatkowe i wyposażenie specjalne, jak również oryginalne worki na pył zostały zaprojektowane specjalnie z myślą o korzystaniu z naszych odkurzaczy i są dostosowane do ich funkcji oraz wymagań. W związku z tym zalecamy używanie wyłącznie oryginalnych części zamiennych, elementów wyposażenia dodatkowego, wyposażenia specjalnego oraz oryginalnych worków na pył. Tylko w ten sposób możemy zagwarantować zarówno długi okres użytkowania odkurzacza, jak i niezmiennie wysoką skuteczność czyszczenia.
Wskazówka:
Stosowanie niedopasowanych lub odznaczających się niższą jakością części zamiennych, elementów wyposażenia dodatkowego/specjalnego oraz worków na pył może spowodować uszkodzenie odkurzacza, które nie jest objęte naszą gwarancją, jeżeli przyczyną uszkodzenia było właśnie używanie tego typu produktów.
Wskazówki dotyczące bezpieczeństwa
Odkurzacz spełnia obowiązujące wymogi techniczne oraz przepisy bezpieczeństwa.
■ Urządzenie mogą obsługiwać dzieci wieku powyżej 8 lat oraz osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi, a także osoby nie posiadające wystarczającego doświadczenia i/lub wiedzy, jeśli pozostają pod nadzorem lub zostały pouczone, jak bezpiecznie obsługiwać urządzenie i są świadome związanego z tym niebezpieczeństwa.
■ Dzieci nie mogą bawić się urządzeniem.
■ Dzieciom bez nadzoru nie wolno przeprowadzać czyszczenia ani konserwacji.
■ Plastikowe torby i folie przechowywa poza zasięgiem dzieci i usunąć w bezpie- eczny sposób.
= Istnieje niebezpieczeństwo uduszenia!
Prawidłowe użytkowanie
■ Podczas ładowania należy używać tylko przewodu do ładowania wchodzącego w zakres wyposażenia.
■ Przewód ładowarki należy podłącać i uruchamiać wyłącznie zgodnie z informacjami zawartymi na tabliczce znamionowej.
■ Urządzenie należy przechowywać i ładować wyłącznie w pomieszczeniach.
■ Nie narażać urządzenia na działanie temperatur poniżej 0°C oraz powyżej 40°C.
Nigdy nie odkurzać bez worka filtrującego lub pojemnika na pył, filtra zabezpieczającego silnik i filtra wylotu powietrza.
= Urządzenie może ulec uszkodzeniu!
■ Nie odkurzać w okolicach głowy przy użyciu szczotki ani rury. => Istnieje niebezpieczeństwo obrażeń!
■ Nie używać uszkodzonego przewodu ładowarki i wymienić go na nowy, oryginalny przewód.
■ W celu odłączenia przewodu ładowarki od sieci ciągnąć za wtyczkę, a nie za przewód zasilający.
■ Przewodu ładowarki nie wolno prowadzić po ostrych krawędziach ani zaciskać.
■ Przed przystąpieniem do jakichkolwiek prac przy odkurzaczu należy wyłączyć urządzenie lub odłączyć przewód ładowarki od sieci.
■ Nie włączać uszkodzonego odkurzacza.
■ W przypadku stwierdzenia usterki wyłączyć urządzenie lub odłączyć przewód ładowarki od sieci.
■ W celu uniknięcia zagrożeń, naprawy urządzenia oraz wymiana części w odkurzaczu mogą być wykonywane wyłącznie przez autoryzowany serwis.
■ W następujących przypadkach należy natychmiast odłączyć urządzenie od sieci zasilającej i skontaktować się z serwisem:
- jeśli przypadkowo został zassany płyn lub jeśli płyn przedostał się do wnętrza urządzenia.
- jeśli urządzenie spadło i zostało uszkodzone.
■ Odkurzacz należy chronić przed wpływem czynników atmosferycznych, wilgocią i źródłami ciepła.
■ Unikać kontaktu filtrów (worek filtrujący, filtr zabezpieczający silnik, filtr wylotu powietrza itp.) z materiałami łatwopalnymi oraz zawierającymi alkohol.
■ Odkurzacz nie nadaje się do stosowania na placach budowy. =>Odsysanie gruzu budowlanego może prowadzić do uszkodzenia urządzenia.
■ Gdy odkurzacz nie jest używany, należy go wyłącając.
■ Opakowanie chroni odkurzacz przed uszkodzeniem podczas transportu. Dlatego zaleca się zachowanie oryginalnego opakowania do celów transportowych.
Baterie
Urządzenie jest wyposażone w akumulatory litowo-jonowe, które ze względów bezpieczeństwa są dostępne wyłącznie dla pracowników profesjonalnego serwisu naprawczego.
W celu wymiany akumulatorów należy zwrócić się do najbliższego serwisu lub autoryzowanego przedstawicie-ła handlowego.
Wskazówki dotyczące utylizacji
■ Opakowanie
Opakowanie chroni odkurzacz przed uszkodzeniem podczas transportu. Składa się ono z materiałów bezpiecznych dla środowiska naturalnego i nadaje się do odzysku surowców wtórnych. Niepotrzebne materiały opakowaniowe należy oddać do punktów zbiórki surowców wtórnych.
■ Wysłużone urządzenie
Urządzenie zawiera akumulatory litowo-jonowe, które można ponownie naładować. Dlatego utyli-zacji urządzenia można dokonać wyłącznie poprzez autoryzowany serwis lub specjalistyczny punkt sprzedaży.
hu
Dziękujemy za zakup odkurzacza Athlet firmy Bosch. W niniejszej instrukcji obsługi przedstawione zostały różne modelu odkurzacza Athlet. Dlatego może się zdarzyć, że opisane wyposażenie i jego funkcje nie zawsze odnoszą się do danego modelu. W celu osiągnięcia możliwie najlepszego wyniku odkurzania należy stosować wyłącznie oryginalne akcesoria firmy Bosch, które zostały zaprojektowane specjalnie do tego modelu odkurzacza.
Należy rozłożyć strony z rysunkami!
1 Ssawka do podłóg z elektroszczotką
2 Pojemnik na pył
3 Przycisk odblokowujący pojemnik na kurz
4 Wskaźnik stanu naładowania baterii
5 Wskaźnik Sensor Control
6 Pojemnik na pył
7 Zewnętrzny moduł filtrujący
8 Wkład filtra z filtrem zabezpieczającym silnik i filtrem piankowym
9 Uchwyt
10 Przełącznik WŁ./WYŁ.
11 Przewód ładowarki
12 Szczotka do tapicerki*
13 Ssawka do szczelin*
14 Profesjonalna szczotka do tapicerki*
15 Profesjonalna ssawka do szczelin*
16 Pas do przenoszenia*
17 Wyposażenie dodatkowe adaptera*
18 Wąż ssący z uchwytem*
19 Tapicerska ssawka szczelinowa
20 Dodatkowy wałek szczotki do ssawki do podłóg
Przed pierwszym użyciem
Rysunek 1
Uchwyt nasadzić ostrożnie na cokół i zatrzasnąć.
W celu rozłączenia uchwytu nacisnąć przycisk odblokowujący i ostrożnie zdjąć uchwyt do góry.
Rysunek 2
Odkurzacz ręczny nasadzić na ssawkę do podłóg i zatrzasnąć.
Aby zdjąć ssawkę do podłóg, nacisnąć przycisk odblokowujący i zdjąć odkurzacz ręczny ze ssawki.
Ładowanie
! Uwaga: Przed pierwszym użyciem odkurzacza akumulatory należy ładować przez co najmniej 6 godzin.
Rysunek 3
W celu naładowania umieścić odkurzacz w pobliżu gniazda elektrycznego. Urządzenie można bezpiecznie ustawić w dowolnym miejscu. Rysunek 7
Przewód ładowarki włożyć w złącze z tytu urządzenia.
Wtyczkę przewodu ładowarki włożyć do gniazda.
Podczas ładowania miga wskaźnik naładowania.
W przypadku całkowitego naładowania akumulatora, wskaźnik naładowania świeci się na niebiesko i przestaje migać.
Nagrzewanie się przewodu ładowarki i odkurzacza ręcznego jest normalnym zjawiskiem i nie ma negatywnego wpływu na ich działanie.
Wskaźnik stanu naładowania baterii
Rysunek 4*
Wskaźnik stanu naładowania baterii urządzenia odpowiada jednemu z dwóch poniższych wariantów:
a) Wskaźnik wskazuje stan naładowania akumulatora.
■ W przypadku całkowitego naładowania akumulatora, wskaźnik świeci się na niebiesko.
Miganie wskaźnika oznacza konieczność ponownego naładowania akumulatora.
b) Diody LED wskaźnika wskazują stan naładowania akumulatora.
■ Akumulator jest całkowicie naładowany
■ Średni poziom naładowania
■ Niski poziom naładowania
Miganie ostatniej diody LED oznacza konieczność ponownego naładowania akumulatora.
Odkurzanie
Rysunek 5
Nacisnąć przełącznik WŁ./WYŁ. w kierunku strzałki.
Regulacja siły ssania
Rysunek 6
Przesunąć przełącznik WŁ./WYŁ. w żadaną pozycję, aby ustawić siłę ssania:
Stopień mocy 1 1
Odkurzanie bez włączonej elektroszczotki.
Do prostych czynności czyszczących ma gładkich podłogach, wyjątkowo cicha praca.
Maksymalny czas użytkowania urządzenia.
-Stopień mocy 2 2
Odkurzanie z normalną mocą i włączoną elektroszczotką.
Do normalnych czynności czyszczących na wszystkich rodzajach podłóg, średni czas użytkowania urządzenia.
-Stopień Turbo Turbo
Odkurzanie z maksymalną mocą i włączoną elektroszczotką.
Do szczególnie wymagających czynności czyszczących na wszystkich powierzchniach, szczególnie na dywanach, przy użyciu opcjonalnego wyposażenia. Krótszy czas użytkowania urządzenia.
Rysunek 7
- W przypadku krótkich przerw w odkurzaniu, urządzenie można bezpiecznie ustawić w pomieszczeniu. W tym celu odkurzacz należy lekko przechylić do przodu w kierunku ssawki.
! Uwaga: Przed odstawieniem należy bezwzględnie wyłączyć urządzenie, ponieważ jeśli odkurzacz stoi w miejscu, obracająca się szczotka może uszkodzić pokrycie podłogi.
Odkurzanie z zastosowaniem wyposażenia dodatkowego
Rysunek 8*
a) Przymocować pas do noszenia do dołączonego, krótkiego uchwytu.
b) Zdjąć z cokołu długi uchwyt.
c) Nasadzić krótki uchwyt i zatrzasnąć.
d) Zdjąć odkurzacz ręczny ze ssawki do podłóg.
Rysunek 2
e) Adapter wyposażenia dodatkowego nasadzić na odkurzacz ręczny i zatrzasnąć.
Rysunek 9*
Ssawki, zależnie od potrzeby, nasadzić na wąż ssący za pomocą uchwytu adaptera wyposażenia dodatkowego:
- Szczotka do tapicerki. Do odkurzania cerskich, zasłon itp.
- Ssawka do szczelin. Do odkurzania szczelin, rogów itp.
- Tapicerska ssawka szczelinowa do odkurzania tapi- cerki, idealna zwłaszcza do foteli samochodowych
Po pracy
Rysunek 10
- Po zakończeniu odkurzania wyłączyć urządzenie.
Opróżnianie pojemnika na pył
Rysunek 11
W celu uzyskania odpowiedniego rezultatu odkurzania, należy opróżniać pojemnik na pył po każdym użyciu urządzenia, najpóźniej w momencie, kiedy pył w pojemniku osiągnie zaznaczony poziom.
Zalecamy, aby nie przekraczać poziomu zaznaczonego w pojemniku na pył, ponieważ powoduje to bardzo silne zanieczyszczenie filtra.
Podczas opróżniania pojemnika na pył kontrolować również stopień zabrudzenia zewnętrznego modułu filtrującego i w razie potrzeby wyczyścić go zgodnie ze wskazówkami podanymi w instrukcji "Czyszczenie zewnętrznego modułu filtrującego". Rysunek 16
! Uwaga: Filtry można czyścić wyłącznie, gdy urządzenie jest wyłączone.
Nigdy nie odkurzać bez zewnętrznego modułu filtrującego z wkładem filtra.
Rysunek 12
Pojemnik na pył odblokować za pomocą przycisku odblokowującego i wyjąć z urządzenia.
Rysunek 13
Wyjąć moduł filtrujący z pojemnika na pył
Opróżnić pojemnik na pył.
Rysunek 14
Usunąć ewentualne zabrudzenia poniżej otworu wy-
lotowego.
Włożyć moduł filtrujący do pojemnika na pył, przy tym koniecznie zwrócić uwagę na prawidłowe położenie.
Włożyć pojemnik na pył do urządzenia i zatrzasnąć w słyszalny sposób.
! Uwaga: W przypadku zauważenia oporu podczas wkładania pojemnika na pył należy sprawdzić, czy filtr jest kompletny oraz czy moduł filtrujący i pojemnik na pył są prawidłowo włożone.
Konserwacja filtra
! Uwaga: Filtry można czyścić wyłącznie, gdy urządzenie jest wyłączone.
„ me bli tapi-
Urządzenie posiada tzw. funkcję „Sensor Control“.
Funkcja ta stale nadzoruje, czy odkurzacz działa z optymalną mocą. Wskaźnik świetlny sygnalizuje, czy konieczne jest czyszczenie wkładu filtra, aby ponownie uzyskać optymalny poziom mocy.
Rysunek 15 Sensor Control
Wskaźnik świeci się na niebiesko lub jest wyłączony, jeśli urządzenie działa z optymalną mocą. Miganie wskaźnika na czerwono oznacza, że konieczne jest czyszczenie zewnętrznego modułu filtrującego i wkładu filtra.
Urządzenie automatycznie przestawia się na poziom mocy 1.
Rysunek 16 Czyszczenie zewnętrznego modułu filtrującego
Optymalne działanie odkurzacza wymaga regularnego czyszczenia zewnętrznego modułu filtrującego.
Przed czyszczeniem zewnętrznego modułu filtrującego należy wyłączyć urządzenie.
♦Wyjąć z urządzenia pojemnik na pył. Rysunek 12
Wyjąć moduł filtrujący z pojemnika na pył.
Rysunek 13
Wyczyścić zewnętrzny moduł filtrujący.
a) Z reguły wystarcza, jeżeli cały moduł filtrujący nie podczas opróżniania pojemnika na pył lekko wytrząśnięty lub wytrzepany, co umożliwiai oderwanie się drobinek brudu.
b) Jeśli to nie wystarczy, użyć suchej ściereczki, aby usunąć drobinki brudu zgromadzone na powierzchni.
Rysunek 17 Czyszczenie wkładu filtra
Wyłączyć urządzenie.
Wyjąć z urządzenia pojemnik na pył. Rysunek 12
- Wyjąć moduł filtrujący z pojemnika na pył.
Rysunek 13
a) Obrócić pokrywę wkładu filtra w kierunku przeciwnym do ruchu wskazówek zegara i wyjąć wkład filtra z jednostki filtrującej.
b) Następnie wytrzepać wkład filtra.
c) Zdjąć filtr piankowy z zabezpieczenia silnika i oddzielnie wypłukać obie części.
Całkowicie wysuszyć filtr piankowy i filtr zabezpieczający silnik (ok. 24 h).
d) Po montażu filtra piankowego włożyć wkład filtra do pojemnika na pył.
e) Włożyć wkład filtra w jednostkę filtrującą i zablokować obracając pokrywę w kierunku zgodnym z ruchem wskazówek zegara.
Jeśli po ręcznym wyczyszczeniu wkładu filtra wskaźnik "Sensor Control" ponownie miga na czerwono, wkład filtra jest tak zabrudzony, że należy go uprać w pralce stosując program delikatny o temperaturze maks. 30°C i najniższą prędkość wirowania.
W razie potrzeby można zamówić w serwisie nowe filtry.
Czyszczenie ssawki do podłóg
Przed każdym zabiegiem konserwacyjnym wyłączyć odkurzacz lub odłączyć od przewodu ładowarki.
Rysunek 18
a) Za pomocą przycisku odblokowującego odblokować wałek szczotki i wyjąć na bok ze ssawki do podług.
b) Nawinięte nici i włosy przeciąć nożyczkami. wzdłuż przewidzianego do tego celu nacięcia i usunąć.
c) Wałek szczotki wsunąć z boku wzdłuż prowadnicy w sta ssawkę do podłóg i zablokować za pomocą przycisku odblokowującego.
Uwaga: Ssawka do podłóg może być używana
- wyłącznie po zamontowaniu wałka szczotki.
Pielęgnacja
Prze każdym czyszczeniem odkurzacza ręcznego należy go wyłączyć i odłączyć od przewodu ładowarki. Odkuracz i elementy wyposażenia z tworzywa sztucznego można czyścić dostępnymi na rynku środkami do czyszczenia tworzyw sztucznych.
! Uwaga: Nie należy stosować środków do szorowania, środków do czyszczenia szkła ani uniwersalnych środków czyszczących. Pod żadnym pozorem nie zanurzać odkurzacza w wodzie.
Zastrzegamy sobie prawo do zmian technicznych.
