CCC 60GH - Páraelszívó CANDY - Ingyenes használati útmutató

Termék típusa	Elszívó
Márka	Candy
Modell	CCC 60GH
Minimális távolság a főzőlap felett	70 cm (gáz/elektromos), 80 cm (szén/petróleum)
Elvezető cső átmérője	150 mm
Sebességek száma	3 (alacsony, közepes, nagy)
Világítás	LED, 2,5 W
Éves energiafogyasztás	52,0 kWh/év
Energiahatékonysági mutató	81,3
Maximális légáramlás	423 m³/h
Zajszint	70 dB
Mellékelt szűrők	1 fém zsírszűrő, 2 aktív szénszűrő
Zsírszűrő tisztítása	Havonta, háztartási tisztítószerrel
Szénszűrő csere	Évente (recirkulációs üzemmódban)
Beépítési típusok	Külső elvezetés vagy recirkuláció (szénszűrővel)
Elektromos betáp	Lásd az adattáblát
Fő biztonsági előírások	Kapcsolja le a tápellátást karbantartás előtt; ne lángoljanak a páraelszívó alatt; a fritőzök felügyelete
Garancia	Kérdezze a gyártót
Gyártás országa	Nincs meghatározva

Gyakran ismételt kérdések - CCC 60GH CANDY

Mi a minimális távolság a páraelszívó és a főzőlap között?

Gáz- vagy elektromos főzőlap esetén a minimális távolság 70 cm. Szén- vagy petróleum tűzhely esetén 80 cm.

Hogyan tisztítsa a fém zsírszűrőt?

Távolítsa el a szűrőt a fogantyú megnyomásával és húzza lefelé. Tisztítsa havonta egy háztartási tisztítószerrel és puha ruhával. Ne használjon fémkeféket vagy súrolószereket.

Mikor kell kicserélni az aktív szénszűrőt?

Az aktív szénszűrő recirkulációs üzemmódban használatos. Cserélni kell évente egyszer, vagy gyakrabban, ha a páraelszívó sokat használt.

Hogyan cserélje ki a LED izzót?

Kapcsolja le a tápellátást és várja meg, amíg az izzó lehűl. Távolítsa el a fémszűrőket, majd cserélje ki az izzót egy azonos típusúra: LED 2,5 W.

Mi a teendő, ha a ventilátor nem működik, de a lámpa világít?

Ellenőrizze, hogy a ventilátorlapát beszorult-e. Ha a motor sérült, lépjen kapcsolatba egy képzett karbantartó személyzettel.

Mi a teendő, ha sem a lámpa, sem a ventilátor nem működik?

Ennek oka lehet egy kiégett LED izzó vagy tápfeszültség probléma. Ellenőrizze az izzót, és szükség esetén cserélje ki. Ha a probléma továbbra is fennáll, hívjon villanyszerelőt.

Használhatom a páraelszívót zsírszűrő nélkül?

Nem, soha ne használja a páraelszívót zsírszűrő nélkül vagy túlzottan zsíros szűrőkkel. Ez tűzveszélyt jelent és csökkenti a hatékonyságot.

Hogyan szerelje fel a páraelszívót recirkulációs üzemmódban?

Ha nincs külső kivezetés, használja a mellékelt aktív szénszűrőket. Az elvezető cső nem szükséges; rögzítse a szénszűrőket a készülékbe forgatással.

Melyek a legfontosabb biztonsági előírások?

Karbantartás előtt mindig kapcsolja le a tápellátást. Ne lángoljon ételeket a páraelszívó alatt. Ne hagyja felügyelet nélkül a fritőzöket. Tartsa be a minimális távolságokat. A 8 év alatti gyermekeket felügyelni kell.

Mekkora a páraelszívó zajszintje?

A zajszint 70 dB, ami egy elszívó normál működésének felel meg.

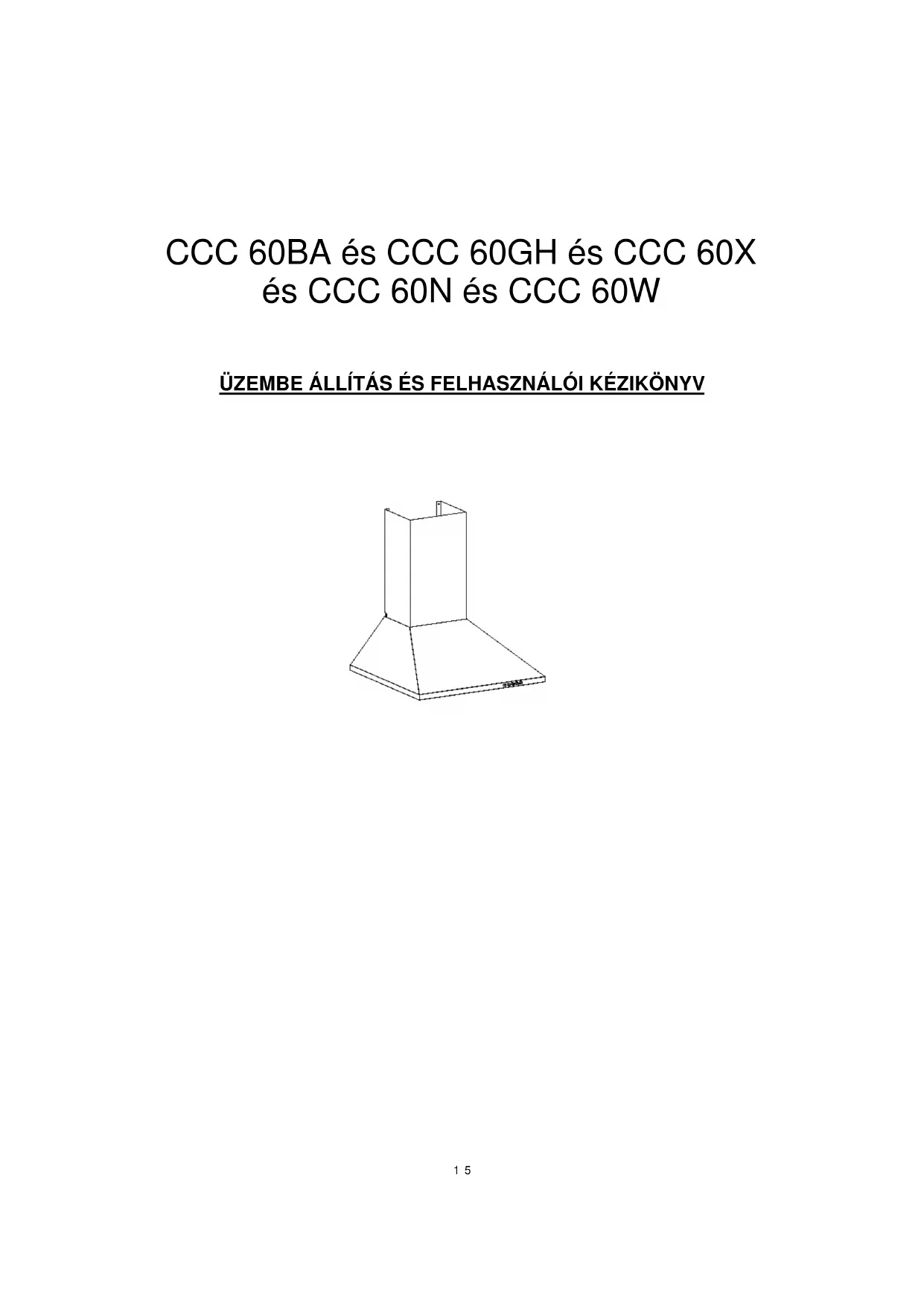

HASZNÁLATI ÚTMUTATÓ CCC 60GH CANDY

ÜZEMBE ALLITÁS ÉS FELHASNZALÖI KÉZIKÖNYV

BEVEZETÉS

Köszönjuk, hogy a páraelszívónkat valasztotta!

Ez a hasznalati utmutato a keszülék beszereléséhez, karbantartáshoz és hasznalatahoz szükséges tudnivalókat tartalmazza. A keszülék megfelelo ésBiztonságos muködése érdekében kérjuk, olvassa el figyelmesen a kezikonyvet.

BIZTONSAGI OVINTÉZKEDÉS

• Fontos! Karbantartaskor (pěldául az égő kicserélešekor) és az üzembe állitaskor mindig kapcsolja le az elektramos halózatot.
• A páraelszívót az üzembe állitási utmutatónak megfeleloen, a helyigény felmerését követően szerelje be.
• A beszerelési munkákat hozzaérto személy vagy képzett villanyszerelő vegezze.
  Gondoskodjon a szükségtelenné valt csomagolóanyag megfelelo elhelyezéséról. Gyermekekre veszélyes.
• Figyeljen a páraelszívó besejében levő éles szélekre - kulönösen a beszerelés és a tiszítás során.
  Ha a páraelszívót gáztúzhely bött helyezi el, a túzhelyen elhelyezett fózöedények és a szagelszívó legalacsonyabb pontjaközöttti minimális tívolság legyen:

Gáztúzhely esetén: 70 cm

Elektromos tuzhely esetén: 70 cm

Szen- vagy olajtuzhely esetén: 80 cm

• Ügyeljen arra, hogy a csövezetéket ne Hajlitsa meg 90 foknál nagyobb szögben, mert ez ronthatja a páraelszívó hatékonysságát.
• A páraelszívo kizárólag házi használatra készült.
• Mindig rakjon fedőt az edényekre és a serpenyőkre, ha a gáztűzhelyen süt vagy főz.
• Soha ne használja a páraelszívôt a szúrók nélkül vagy túságosan zsiros szúrókkel.
• Kiszívásí uzemmodban a páraelszívo kiszívja a levegőt a szobából. Kérjuk, gondoskodjon a megfelelo szellőzésról. A páraelszívo a szagokat távolítja el a szobából, a gozt nem.

• Ha egyszerre használja a szagelszívót és a túzhelyet (legyen az gáztüzelésú vagy másmilyen), megfeleloen szellőzzön a helyiság.

• Ne szerelje magasított grillsütóvel rendelkező tuzhely fölé.
  Hasznalat kozben ne hagyja felugyelet nélkül a serpenyoket, mert a forró olaj vagy zsir tuzet okozhat.

• Ne hagyjon nyílt lángot a páraelszívó alatt.
• Ha a páraelszívó megsérül, ne használja.
  Ha a tupkabel megsérül, a kockázatok elkerülse végett a gyartó altal megadott márkaszerviznek vagy megfeleloen képzett szakembernek kell gondoskodnia a cseréjéröl.
• A készüléket 8 év fölötti gyermekek, csökkent fizikai, érzékszervi és mentalis képességekkel rendelkező, illetve kello tapasztalattal nem rendelkező személyekCsak felügyelet mellett, illetve akkor használhatják, ha már rendelkeznek a készülék biztonságos használatára és a kockázatakra vonatkozo tudással.

Gyermekek ne jatsszanak a keszülékkel. A tiszítást és a karbantartást gyermekek nem végeshetik felügyelet nélkül.

Vigyázat: A készülék és a hozzáférhétő részei felforrósoğhatnak használat

közben. Ne nyúljon a felmelegedő részekhez. 8 évesnéfiatalabb gyermekecsak akkor menjenek a készülék közelébe, ha folyamatos felügyelet alatt állnak.

• Ha a szagelszívót a túzhellyel (legyen az gáztüzelésú vagy másmilyen)
  egyszerre használja, gondoskodjon a szoba megfelelo szellőzéséról.

• Tüzveszélyt okozhat, ha nem az utmutatónak megfeleloen vegzik a tisztístást.

• Ne flambírozzon a páraelszívó alatt.

• VIGYÁZAT: A hozzaférhető részek felforróssodhatnak, amikor főzőberendezéskel használják őket.

• A levegőt tilos olyan kURTón keresztül kiengedni, amelyet gázzal vagy más üzemanyaggal működo készülékek füstjének elvezétésere használnak.

• A minimális távolság a túzhelyen elhelyezett főzőedények és a szagelszívo-berendeźés legalacsonyabb pontja között: ha a szagelszívo gáztúzhely felett található, ennek a

távolságnak legalább 70 cm-nek kell lennie
- A legmenteşítésst az előirásoknak megfeleloen kell elvegezni.

Idöröl időre tisztítsa meg a készüléket a KARBANTARTÁS fejezetben megadott moledon.
Vigyázat: Ha az eszköz vagy a csavarok rögzítés nem az utmutató szerint történik, fennáll az áramütés veszélye.
- A rogzített keszülékre, valamint a keszülék rogzítésénék modjára vonatkozó utmutatas a „BESZERELES ES RÖGZITÉS” részben található.
- Az égo cseréjere vonatkozo utmutatas az „egócsere“ részben található.

TARTOZÉKOK

Leíras	Illusztrácio	Mennyiség
Páraelszívó		1
Kürtő		1
Kivezető cső(150 mm útmárőjú)		1
Tartókonzol		1
I-es lemez		1
II-es lemez		1
Csavar(4mm x 40mm)		7
Csavar(4mm x 30mm)		2
Tipli		9
Csavar(4mm x 8mm)		6
Szénszűró		2

BESZERELES (KÜLSO KIVEZETÖNYÍLÁSRA)

Ha külso kivezetonyilast hasznal, a páraelszívót az alábbi képen láthato módon csatlakoztathatja a szellozócsatornára (zomanc, aluminium, rugalmas cso vagy tuzálló anyagból keszült, 150 mm-es belso atméröjú).

1. Üzembe helyezés elott kapcsolja és húzza ki az egységet a konnektorból.

1. A teljesitmény akkor a legmagasabb, ha a páraelszívót 70-80 cm-rel a fózőfelület fóle helyezi.

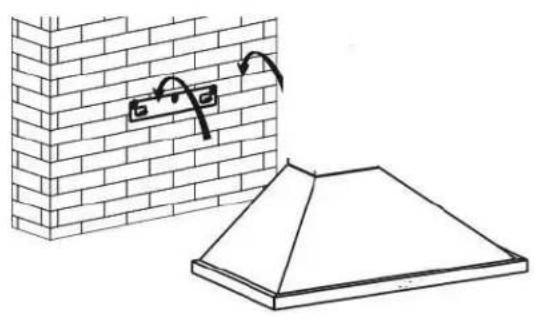

1. Furjon 3 lyukat a tartókonzol elhelyezéséhez. Rögzítse a tartókonzolt a falra a mellekelt csavarokkal (4 mm x 40 mm) és tiplikkel.

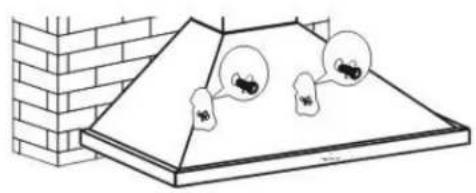

1. Akassza a keszüléket a tartókonzol kampójára, és rögzítse a keszüléket 2 csavarral (4 mm x 30 mm).

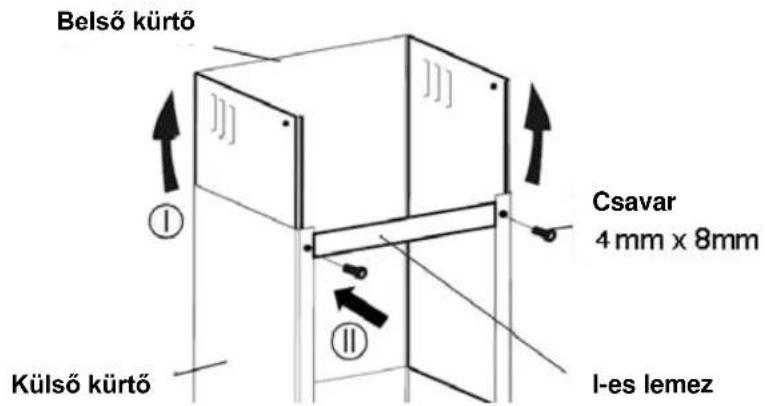

1. A kürtő az l-es és lll-es lemezzzel erosithető a falra. Helyezze a belso kurtőt a kulso kurtőre. Ezután húzza a belso kurtőt felfele. Rögzítse az l-es lemezzt a kurtőre két csavarral (4 mm x 8 mm).

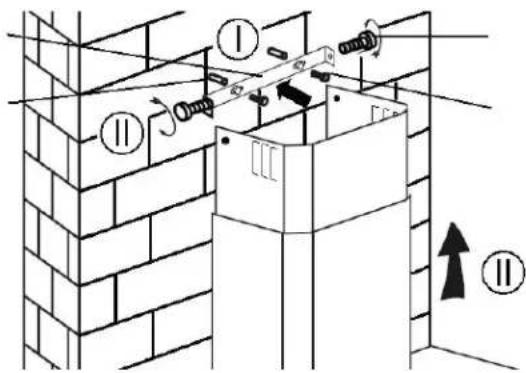

Helyezze a kurtot a paraelszivora, es valassza ki az I-es es a II-es lemez helyét. Furjon lyukakat az I-es es a II-es lemez elhelyezeshez.

Erösítse a II-es lemezt a falra két csavarral (4 mm x 40 mm) és tiplivel.

1. Vegye ki a kurtot a paraelszivobol, es csatlakoztassa a kivezeto csovet az egyiranyu tolozarhoz az alabbi modon.

1. Tegye vissza a kurtot a páraelszívóba. Mielott a kurtot a kivant magasságba emeli, rögzítse az l-es lemezt a falhoz két csavar (4 mm x 40 mm) és tipli segitségével. Állitsa a kurtot a kivant magasságba, és rögzítse a II-es lemezt 2 csavarral (4 mm x 8 mm)

Rögzítse az also kéményt a páraelszívóra 2 (4 x 8 mm) csavar segítsegével.

1. Hasznalat elott olvassa el az osszes utmutatot, esBizonyosodjon meg rola, hogy az energiaforras kielégiti az eszkoz teljesitményigenyét.

BESZERELES (VALASZTHATOAN BELSO KIVEZETONYILASRA)

Ha nem rendelkezik külso kivezetonyilással, a kivezetócsore nincs szükség; a felszerelés hasonlo a „BESZERELEŠ (KÜLSO KIVEZETONYILÁSRA)" részben leirtakhoz.

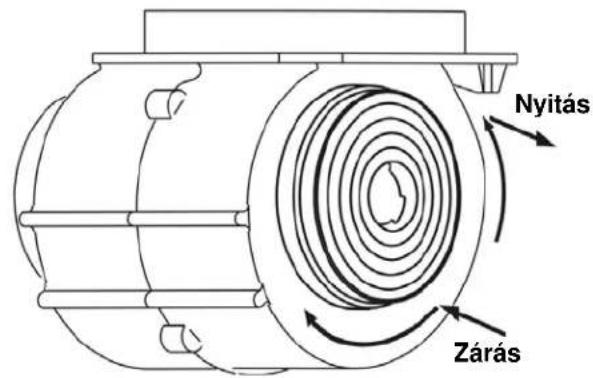

Szénszürö

Az aktiv szénsző elnyeli a szagokat.

Az aktiv szénszürö beszerelése elött le kell valasztania a fém zsírszürot. Nyomja meg a zárat, és húzza lefelé.

Helyezze be az aktiv szenszüröt az egységbe, és fordítsa el, hogy rogzüljön. Ismételje meg ugyanezt a masik oldalon is.

MEGJEGYZES:

Bizonyosodjon meg rola, hogy a szuroBiztosan zarva van-e. Maskulonben kilazulhat es kart okozhat a keszulekben.

Amikor az aktiv szeneszuroc satalakoztatva van, csokken a szivoero.

UZEMELTETÉS

A motor kapcsologombja 0

A gombbal a motor kapcsolható ki.

Alacsony sebesség gomb

A gomb megnyomásakor a keszülék alacsony sebességgel mukodik tovabb.

Kozepes sebesség gomb

A gomb megnyomásakor a keszülék kozepes sebességgel mukodik tovabb.

Nagysebesség gomb

A gomb megnyomásakor a keszülék nagy sebességgel mukodik tovabb.

Vilagitas gomb

Ha megnyomja, bekapsolódik a LED-világítás. Ha újra megnyomja, kikapcsolja a világítást.

KARBANTARTÁS

Tiszitás elött kapcsolja ki a készüléket, és húzza ki a konnektorból.

I. Általános tiszítías

Hasznaljon puha szövetet, amit elotte enyhén szappanos, langyos vizzel vagy háztartasi tisztitósserrel nedvesitett be. Soha ne hasznaljon fémparnat, vegyi-és csiszolóanyagot vagy merevszlú kefét az egység tisztitásához!

II. A fém zsírszúro havi tiszítása

FONTOS: A szuro havi tiszitásával teljesen megszüntetheti a tüzeset kockázatát.

A szúro összegyújti a zsírt, füstö és port, igy kózvetlen hatással van a páraelszívo muködésének hatékonyságára. Ha nem tisz tíják, a zsír maradványai letapadnak a szúrón, melyek akár gyulékonyak is lehetnek. Tiszíttsa háztartási tisz tíszerekkkel.

III. Az aktiv szénszürö éves tiszítása

KIZÁRÓLAG olyan készüléken alkalmazza, ami nem recirkulációs egységkéntlett beszerelve (nem rendelkezik kulso kivezetonyilással). A szúró elnyeli aszagokat, ezert - a használat gyakoriságátol fuggöen - legalább evente egyszer le kell cserélni.

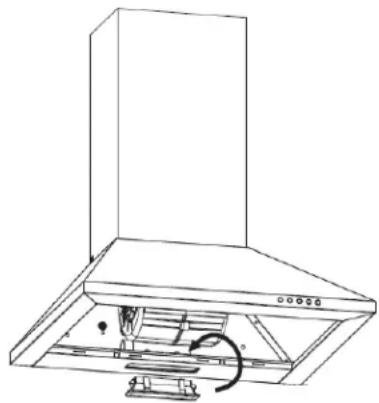

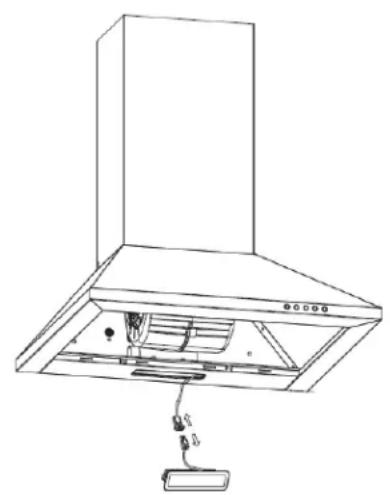

IV. A vilagítás kicserénése

1. Kapcsolja ki a keszüléket, és húzza ki a konnektorból.
2. Várjon mig az égo teljesen lehül, mielott kicserélné.
3. Távolítsa el a fém zsírszúrót.
4. Cserelje ki ugyanolyan típusú égore (2,5 W LED-lampa).

HIBAELHÁRITÁS

Hiba	Ok	Megoldás
A lámpa világit, de a ventilátor nem működik.	A ventilátorlapát elakadt.	Kapcsolja ki a készüléket. A szerelástCsak szakember pávezheti.
	A motor megsérult.
Sem avilágítás, sem a ventilátor nem működik.	Bántó LED-világítás.	Cserélje ki a lámpát; megfeleloerösségüt használjon.

	Jel Érték	Egység
A modell azonosítója		CCC 60BA és CCC 60GH és CCC 60X és CCC 60N és CCC 60W
Éves energiafogyasztás	AECpáraelszívó	52,0	kWh/a
Idönövekedés mertéke	f 1,6
Hidrodinamikai hatékonyság	FDE122
Energiahatékonysági mutató	EEI813
Legjobb hatásfokon mert lögáramlási arány	Q848,4		m³/h
Legjobb hatásfok egy pontján mert lémgnyomás	P852		Pa
Maximális lögáramlás	Qmax	423	m³/h
Legjobb hatásfok egy pontján mert bemeneti elektromosság	WBEP	86	W
Világítás névleges teljesitménye	W2,5		W
Átlagos fényerősség a főzőfelülen	Ekőzóp	61	lux
Mérte energiafogyasztás készenlétű allapotban	PS	-	W
Mérte energiafogyasztás kikapcsolt allapotban	P0,00		W
Hangteljesitményszint	Lw70 dB

A fenti tablazat mérései és szamításai az (EU) 65/2014 és 66/2014 számú bizottsági szabályozások szerint keszültek.

KÖRNYEZETVEDELEM:

Ez a termek rendelkezik az elektronikus eszkoczkre vonatkoź szelektiv hulladékgyüjtés jelösesel. Ez azt jalenti, hovy a termeket tilos a háztartási hulladékokkal együtt kezelni, illetve a szelektiv hulladékgyüjtési rendszert kell használni hozzá (a 2012/19/EC

lranyelvnek megfeleloen). A termeket szetbontjak vagy ujrahasznositjak, hogy csokkenjen a kornyezetre gyakorolt hatas, ugyanis az elektronikus termekek - a veszelyesanyag-tartalmuk miatt - veszelyesek lehetnek a kornyezetre és az emeri egészsegre.

Ha további tudnivalókra van szüksége, vegye fel a kapcsolatot a helyi vagy a regionális hatóságokkal.

Megjegyzés:

A következő rész azt ismerteti, hogy csökkenthető a környezetre gyakorolt hatás (a fózési folyamat energiaigénye).

(1) Olyan helyre szerelje a páraelszívót, aholBiztosítottamegfelelo szelložés.
(2) Rendszeresen tisztítsa a páraelszívót, igy megakadályozhatja a szellózonyilások eltömodését.
(3) Ne felejtse el kikapcsolni a paraelszivo vilagitasat hasznalat utan.
(4) Kapcsolja ki a páraelszívót használat után.

A szétzszereléshez szükséges informácio

Csak a hasznalati utmutatonak megfeleloen szerelje szet a keszuléket. A felhasznaló nem szerelheti szet a keszuléket. A hasznalhatlanna valt keszuléket ne a haztartasi hulladek koze dobja. Vegye fel a kapcsolatot a helyi hatosagokkal a megörzési vagy ujrahasznositasi tanácsokér.
