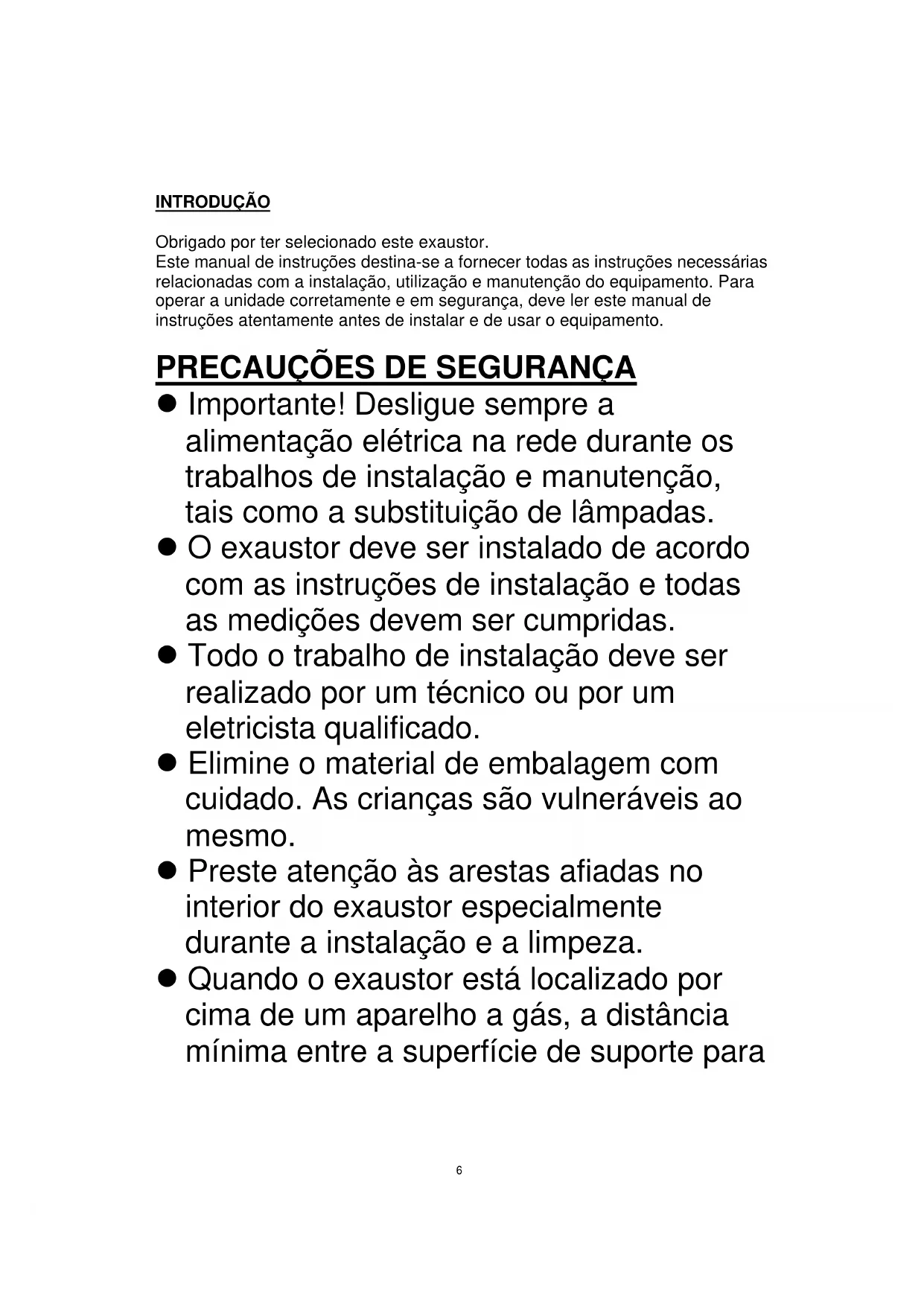

62INTRODUÇÃO Obrigado por ter selecionado este exaustor. Este manual de instruções destina-se a fornecer todas as instruções necessárias relacionadas com a instalação, utilização e manutenção do equipamento. Para operar a unidade corretamente e em segurança, deve ler este manual de instruções atentamente antes de instalar e de usar o equipamento. Importante! Desligue sempre a alimentação elétrica na rede durante os trabalhos de instalação e manutenção, tais como a substituição de lâmpadas.

PRECAUÇÕES DE SEGURANÇA

O exaustor deve ser instalado de acordo com as instruções de instalação e todas as medições devem ser cumpridas. Todo o trabalho de instalação deve ser realizado por um técnico ou por um eletricista qualificado. Elimine o material de embalagem com cuidado. As crianças são vulneráveis ao mesmo. Preste atenção às arestas afiadas no interior do exaustor especialmente durante a instalação e a limpeza. Quando o exaustor está localizado por cima de um aparelho a gás, a distância mínima entre a superfície de suporte para 63os recipientes de cozedura na placa e a parte mais baixa do exaustor, deve ser: Fogão a gás: 70 cm Fogão elétrico: 70 cm Fogões a carvão ou petróleo: 80 cm Confirme se a conduta não tem curvas mais acentuadas do que 90 graus, pois isso irá reduzir a eficiência do exaustor. Este exaustor foi desenhado apenas para uso doméstico. Quando cozinhar em fogão a gás, coloque sempre as tampas nas panelas e tachos. Não tente usar o exaustor sem os filtros de gordura ou se os filtros estiverem excessivamente engordurados! Em modo de extração, o ar na cozinha também é removido pelo exaustor. Certifique-se de que são observadas as medidas de ventilação adequadas. O exaustor remove odores da divisão, mas não o vapor. Deve existir ventilação adequada na divisão quando o exaustor é usado em 64simultâneo com aparelhos de queima de gás ou outros combustíveis Não instale o exaustor por cima de um grelhador. Não deixe fritadeiras desatendidas durante a sua utilização por as gorduras ou os óleos sobreaquecidos podem incendiar. Nunca deixe chamas livres acesas por baixo do exaustor. Se o exaustor estiver danificado, não deve tentar usá-lo. Se o cordão de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu agente técnico ou por pessoas qualificadas e formadas para esse efeito, para evitar qualquer perigo. Este equipamento pode ser usado por crianças a partir dos 8 anos de idade e por pessoas com incapacidade física, sensorial ou mental, ou sem experiência e conhecimentos para o fazer, desde que supervisionadas ou devidamente orientadas relativamente ao uso seguro do equipamento e sobre os perigos 65envolvidos. As crianças não podem brincar com o equipamento. A limpeza e a manutenção não deve ser realizada por crianças sem a supervisão de um adulto. Cuidado: O equipamento e as suas partes acessíveis podem ficar quentes durante o funcionamento. Tenha cuidado ao tocar os elementos quentes. As crianças com menos de 8 anos de idade devem manter-se afastadas do fogão, exceto quando supervisionadas por um adulto. – Deve existir ventilação adequada na divisão quando o exaustor é usado em simultâneo com aparelhos de queima de gás ou outros combustíveis – Existe risco de incêndio se a limpeza não for realizada de acordo com as instruções – Não fazer flambées por baixo do exaustor. – CUIDADO: As partes acessíveis podem ficar quentes quando usado com equipamentos de cozedura. 66– O ar não deve ser descarregado para uma tubagem que sejam usada para os fumos de exaustão de aparelhos de queima de gás ou de outros combustíveis. – A distância mínima entre a superfície de suporte para os recipientes de cozedura na placa e a parte mais baixa do exaustor. (Quando o exaustor está situado por cima de um fogão a gás, a distância deve ser, no mínimo, 70 cm.) – As regulamentações relativas à descarga de ar devem ser cumpridas. Limpe o equipamento periodicamente, seguindo o método apresentado no capítulo MANUTENÇÃO

Aviso: A não instalação de parafusos ou dispositivo de fixação de acordo com estas instruções pode resultar em perigos elétricos Relativamente às instruções sobre o método de fixação do equipamento e sobre como o aparelho deve ser fixado ao seu suporte, consulte a secção “INSTALAÇÃO E FIXAÇÃO”. Relativamente às instruções sobre a 67substituição de lâmpadas, consulte a secção “SUBSTITUIÇÃO DE LÂMPADAS”.

Descrição Ilustração Qtd. Exaustor

Tubo de exaustão (150 mm diâmetro)

69Se tem uma saída para o exterior, o exaustor pode ser ligado conforme a imagem abaixo, através de uma conduta de extração (esmalte, alumínio, tubo flexível ou material não-inflamável, com um diâmetro interior de 150 mm) INSTALAÇÃO (VENT EXTERIOR)

1. Antes da instalação, desligue a unidade e retire o cabo da ficha.

2. O exaustor deve ser colocado a uma distância de 70~80 cm acima da

superfície de cozedura, para um funcionamento melhor.

704. Pendure o aparelho no gancho da braçadeira mural e fixe o aparelho com o

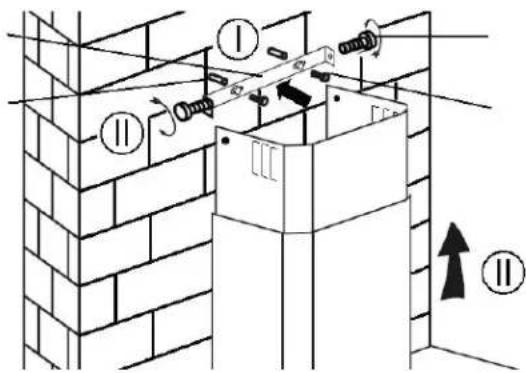

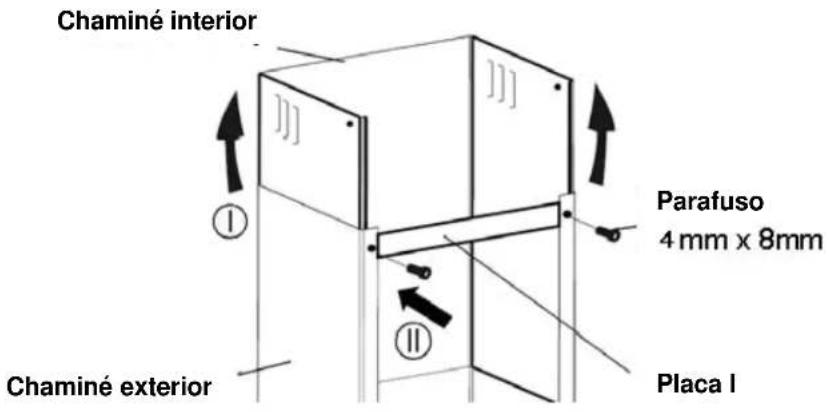

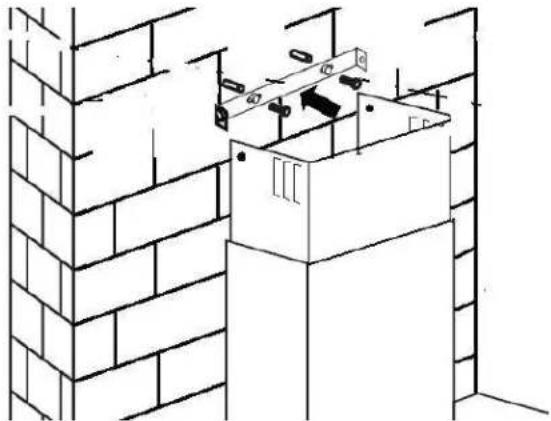

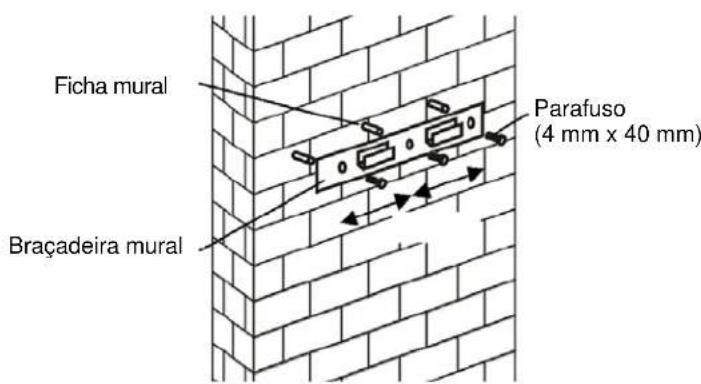

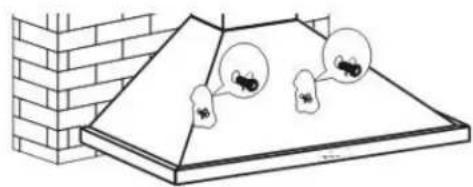

interior dentro da chaminé exterior. Depois, empurre a chaminé para cima. Instale a placa I na chaminé com 2 parafusos (4 mm x 8 mm). Chaminé interior Chaminé exterior Placa I Parafuso 71Coloque a chaminé no exaustor e determine a localização das placas I e II. Faça os furos para acomodar as placas I e II. Fixe a placa II à parede com 2 parafusos (4mm x 40mm) e fichas murais.

6. Retire a chaminé do exaustor e fixe o tubo de exaustão à válvula de via única,

como apresentado abaixo.

8. Antes de usar, leia todas as instruções e certifique-se de que a gama de

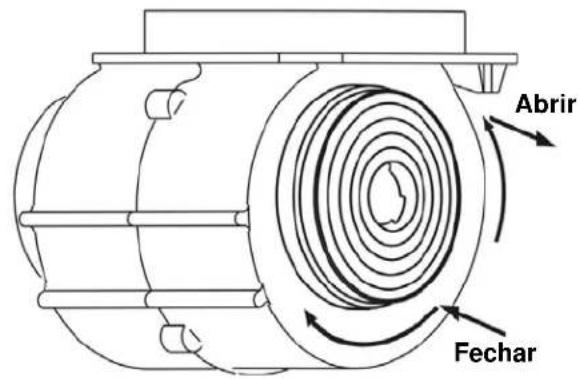

potência do exaustor equivale à gama de potência da alimentação elétrica. Se não tem uma saída para o exterior, o tubo do exaustor não é necessário e a instalação é similar ao apresentado na secção “INSTALAÇÃO (VENT EXTERIOR)”. INSTALAÇÃO (OPCIONAL PARA VENT INTERIOR) O filtro de carvão ativo pode ser usado para eliminar odores. Filtro de carvão Para instalar e ativar um filtro de carvão, deve desapertar e retirar o filtro anti- gordura, em primeiro lugar. Pressione o bloqueio e puxe-o para baixo. Coloque o filtro de carvão ativo na unidade e fixe-o rodando o mesmo. Repita o procedimento no outro lado. 73NOTA: o Confirme se o filtro está bloqueado de forma segura. Caso contrário, pode cair e danificar a unidade. o Quando o filtro de carvão é ativado, o poder de sucção pode ser inferior. Desligue o botão do motor OPERAÇÃO Pressione este botão para parar a operação do motor. Botão de velocidade Baixa Premir este botão para operar a baixa velocidade. Botão de velocidade Média Premir este botão para operar a média velocidade. Botão de velocidade Alta Premir este botão para operar a alta velocidade. Botão da iluminação Pressione uma vez, a lâmpada LED acende. Pressione novamente para desligar a lâmpada. Fechar Abrir 74Antes de limpar, desligue a unidade e retire a ficha. MANUTENÇÃO

Use um pano macio humedecido com água morna com sabão ou detergente de limpeza doméstica. Nunca use esfregões metálicos, químicos, materiais abrasivos ou escovas duras para limpar a unidade.

II. Limpeza mensal para o filtro anti-gordura metálico

ESSENCIAL: A limpeza mensal do filtro pode evitar riscos de incêndio. O filtro recolhe gordura, fumo e poeira... pelo que afeta diretamente a eficiência do exaustor. Se não for limpo, os resíduos de gordura (potencialmente inflamável) irá saturar o filtro. Limpe-o com detergente de limpeza doméstico.

III. Limpeza anual do filtro de carvão ativo

Aplique APENAS na unidade instalada com uma unidade de recirculação de ar (não ventilado do exterior). Este filtro elimina odores de deve ser substituído, no mínimo, uma vez por ano, dependendo da frequência de utilização do exaustor.

IV. Substituição da lâmpada

1. Desligue a unidade e retire a ficha.

2. Espere até que a lâmpada arrefeça antes de proceder à substituição.

3. Remova os filtros anti-gordura metálicos

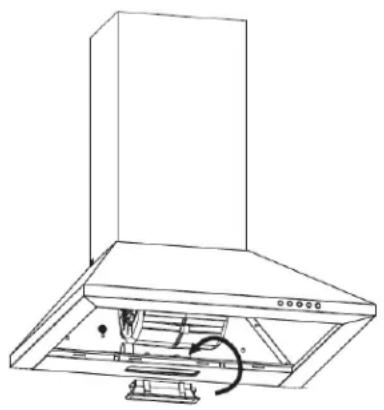

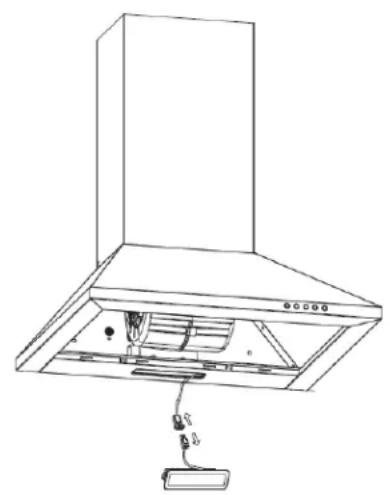

4. Substitua com o mesmo tipo de lâmpada (Lâmpada LED 2.5 W).

RESOLUÇÃO DE PROBLEMAS

Causa Solução Luz acesa, mas a ventoinha não funciona A lâmina da ventoinha está encravada. Desligue a unidade. A reparação deve ser realizada apenas por pessoal técnico qualificado. O motor está avariado. A lâmpada e a ventoinha não funcionam Lâmpada LED queimada. Substitua a lâmpada com a potência correta.

Informação para o exaustor

Símbolo Valor Unidade Identificação do modelo

Consumo anual de energia AEC 52,0 hood kWh/a Fator de aumento de tempo f 1,6 Eficiência dinâmica fluído FDE 12,2 hood Índice de eficiência energética EEI 81,3 hood Gama fluxo de ar medido na maior eficiência Q 248,4 BEP

Pressão de ar medida no ponto de maior eficiência P 152 BEP

Entrada de potência elétrica medida no ponto de maior eficiência W 86 BEP

Potência nominal do sistema de iluminação W 2,5

Iluminação média do sistema de iluminação na superfície de indução E 61 middle lux Consumo de potência medido em modo standby P -

Consumo de potência medido em modo off P 0,00

Nível de potência sonora L 70

76O método de medição e de cálculo da tabela acima está de acordo com a regulamentação da comissão europeia (UE) Nr 65/2014 e 66/2014.

Este produto está marcado com o símbolo de separação seletiva de resíduos de equipamentos eletrónicos. Isto significa que o produto não deve ser eliminado junto com o lixo doméstico, mas deve ser apoiado por um sistema de recolha seletiva em conformidade com a Diretiva 2012/19 /CE. Será então reciclado ou desmantelado para minimizar os impactos sobre o meio ambiente, produtos elétricos e eletrónicos que são potencialmente perigosos para o ambiente e para a saúde humana, devido à presença de substâncias perigosas.

Para mais informação, contacte as autoridades locais ou regionais. Nota Abaixo encontra informação sobre como reduzir o impacto ambiental total (ex. Uso energético) do processo de cozedura).

(1) Instale o exaustor num local adequado onde exista ventilação eficiente. (2) Limpe o exaustor regularmente para que não bloqueie as passagens de ar. (3) Quando acabar de cozinhar, não esqueça de desligar a iluminação do exaustor. (4) Quando acabar de cozinhar, não esqueça de desligar o exaustor. Não desmonte o equipamento de forma diferente da apresentada no manual do utilizador. O equipamento não pode ser desmontado pelo utilizador. No fim de vida, o equipamento não deve ser eliminado junto com os resíduos domésticos. Confirme se as Autoridades Locais ou o revendedor sobre as recomendações de reciclagem. Informação sobre desmontagem 77CCC 60BA I CCC 60GH I CCC 60X
