HASZNÁLATI ÚTMUTATÓ Summit 27+ SUNTEC

Kérjük a kezelési útmutató gondos áttanulmányozása előtt ne üzemelje be, használja mobil-klímakészülékét. Órizze meg a használati útmutatót felmerülő garanciális esetekre, illetve későbbi tájékozódásra.

Figyelem!

Ez a készülék is használható a gyermekek részére 8 éves kor felett és a csökkent fizikai, érzékszervi és mentális képességekkel illetve tapasztalattal és tudással, ha nem biztosít számára felügyeletet ne használják a készüléket biztonságos módon és ismerik a veszélyeket részt. Tisztítás és felhasználói karbantartását nem tett gyerekeket felügyelet nélkül.

• A készülék csak beltéri használatra alkalmas.
• Ne üzemeltesse a készüléket, ha a hálózati kábel, a csatlakozó vagy maga a készülék sérült.
• A készüléket tilos hibás dugaljba csatlakoztatni. Használat előtt ügyeljen, hogy a készülék megfelelően legyen beüzemelve.
• Nyílt láng közelében ne működtesse a készüléket.
• A készülék lehetőleg ne legyen közvetlen napfénynek kitéve.
• Kérjük, kapcsolja ki a készüléket, mielőtt a hálózati csatlakozót kihúzza.
• Húzza ki a hálózati csatlakozót, mielőtt a készüléket tisztítja, áthelyezi, vagy hosszabb időn keresztül nem üzemelteti.
• A készüléket csak azon a módon tisztítsa, ahogy az útmutatóban le van írva.
• A készüléket csak kifogástalanul földelt konnektorba (220-240VAC, 50 Hz) csatlakoztassa.
• A készüléket felügyelet nélkül ne üzemeltesse. Kérjük, akkor is kapcsolja ki a készüléket, ha a helyiséget csak egy kis időre hagyja el.
• Mindig a csatlakozó egységet és ne a kábelt fogva húzza

ki a készüléket, ha az áramot meg akarja szakítani.

- Ne működtesse a készüléket olyan környezetben ahol víz vagy olaj fröccsenhet a készülékre

- Ne használja a készüléket fürdőszoba, zuhanyzó, úszómedence vagy mosókonyha közelében.

- Soha ne dugja az ujját, írószert vagy egyéb tárgyat a készülékbe ha a hálózati csatlakozó be van dugva, üzem alatt pedig végképp ne tegye.

- A klímakészüléket mindig álló helyzetben kell tárolni és szállítani. Amennyiben erről nem lehet meggyőződni, várjon 24 órát a készülék bekapcsolásával.

- Kérjük, kiterjed a készülék soha nem járnak le, és győződjön meg arról, hogy a levegő be-és kimenet nem blokkolja.

- A víz kifolyását megelőzendő a készüléket mindig vízszintes felületen üzemeltesse.

- Kérjük, csak a gyártó által ajánlott alkatrészeket és tartozékokat használja, a készülék meghibásodásának elkerülése érdekében.

- Soha ne javítsa a készüléket magad, ha javításra van szükség, forduljon a forgalmazóhoz.

- Soha ne használja a hálózati csatlakozót a készülék ki- és bekapcsolására. Használja az POWER kapcsolót a kezelőpanelen.

- Ügyeljen arra, hogy a hálózati kábel megfelelően legyen földelve.

- Ha a hálózati kábel sérült, akkor a kereskedővel vagy az ügyfélszolgálattal, illetve egy hasonlóan kvalifikált személlyel ki kell cseréltetni a veszély elkerülése érdekében.

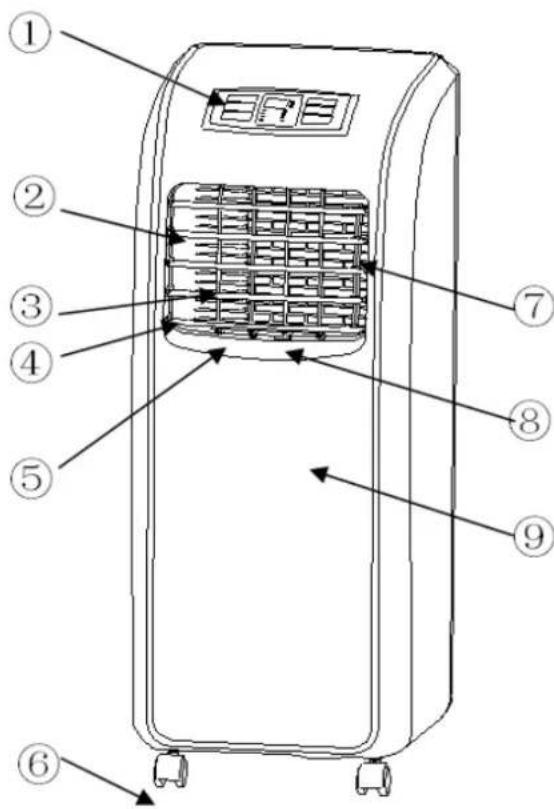

1. Kezelőmező
2. Fekvő lemeztagok
3. Álló lemeztagok
4. Levegőkiömlő nyílás
5. Az álló lemeztagok rögzítése
6. Görgök
7. A fekvő lemeztagok rögzítése
8. Álló fö lemeztag
9. Elölap
10. Hordozófogantyú
11. Hátlap
12. C alakú zárókapocs
13. Árambevezető kábel

14. Légcsatorna (lent)

15. Kábel felcsévélő

16. Leeresztő dugó
17. A párologtató szűrőhálója
18. A párologtató szűrőhálójának nyílása
19. Finomszemű kiömlő rács
20. Cseppfolyósító szűrőháló
21. A cseppfolyósító szüröhálójának nyílása
22. Fenéklemez (távirányító tartórekesszel)
23. Távirányító
24. Légelvezető tömlókúp
25. Légelvezető tömlő
26. Csúszósín ablakhoz
27. Légelvezető tömlő átalakító

Beszerelés

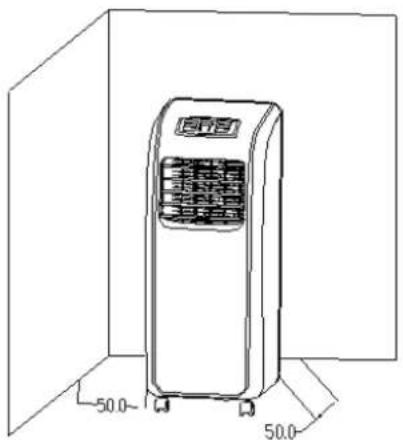

A padlóra állított készülék nem lehet 50 cm-nél közelebb a körülötte lévő tárgyakhoz, mivel azok erősen befolyásolhatják a készülék teljesítményét (1. ábra).

50.0 50.0 1. ábra

Figyelmeztetés: Mielőtt használni kezdené a készüléket, célszerű minimum 24 órán át függőleges helyzetben állni hagyni.

A készüléket minden nehézség nélkül át lehet vinni egyik helyiségböl a másikba. Ilyenkor azonban meg kell fogadni az alábbi útmutatásokat:

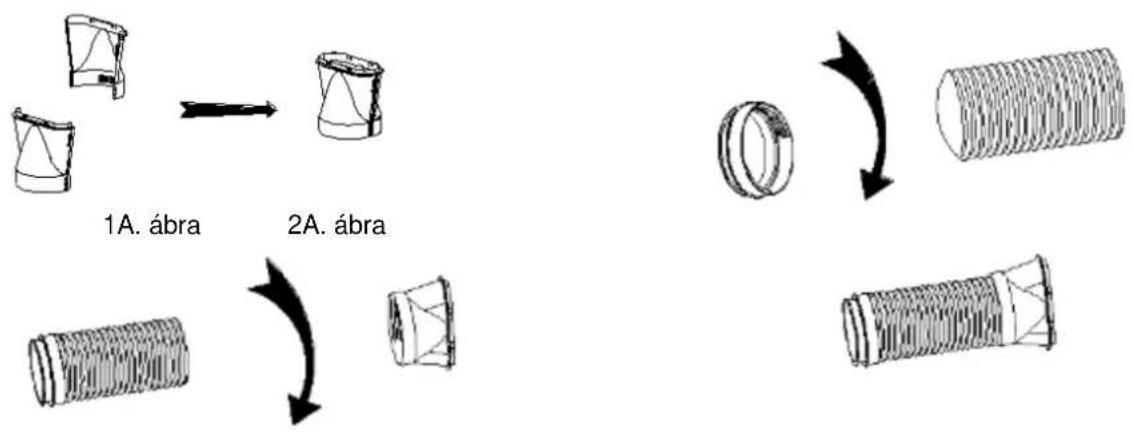

A légelvezető tömlő csatlakozókúpjának összerakása (1A. ábra) és a csatlakozókúp rácsavarása a légelvezető tömlőre (1. ábra)

• Vegye a jobb és bal kezébe az alkatrészeket, majd dugja be az egyik fél összekötő elemét a másik fél e célra kialakított helyére. Utána óvatosan nyomja össze őket annyira, hogy összezáródjanak (1A. ábra).
• Kissé húzza ki a légelvezető tömlő egyik végét. Most már be tudja csavarni a légelvezető tömlőnek ezt a végét az átalakító darabba az óramutató járásának irányában (2A. ábra).
• A légelvezető tömlő másik végét is húzza ki kissé. Ekkor a csatlakozókúp már rácsavarható erre a meghosszabbított végre az óramutató járásával ellentétes irányban (1. ábra).
  – A 2. ábra csatlakozókúppal és átalakítóval készre szerelt légelvezető tömlöt mutatja.

Tudnivaló: A csatlakozókúp két fél darabját először gyengéden nyomja össze, és csak utána nyomja erősebben, nehogy megrongálja őket. A két fél helyes összezáródását kattanó hang jelzi. Ahhoz, hogy az átalakító és a csatlakozókúp szorosan üljön a légelvezető tömlön, legalább 3 fordulattal meg kell húznia.

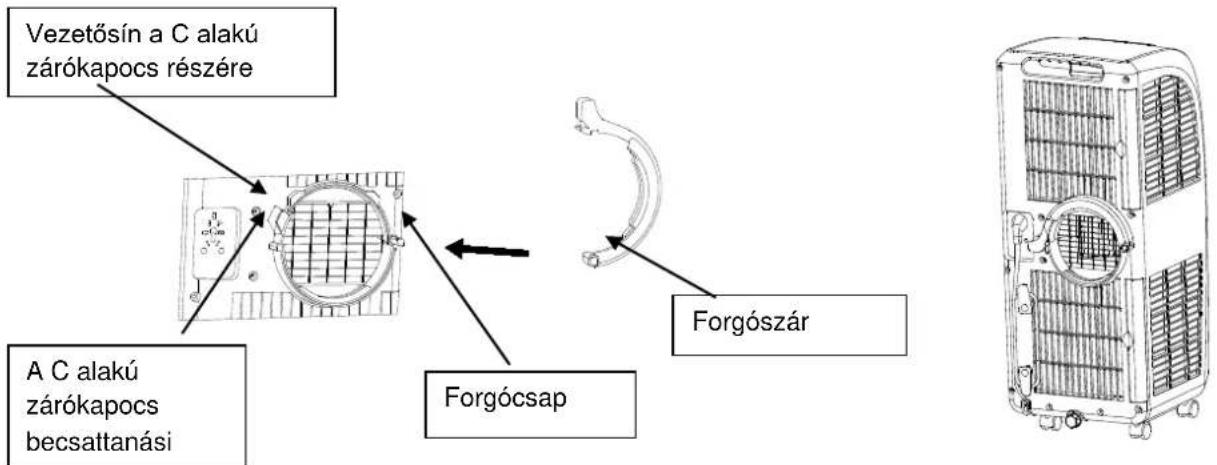

A légelvezető tömlő rögzítésére szolgáló csatos zár felszerelése

Vezetősín a C alakú zárókapocs részére A C alakú zárókapocs becsattanási Forgócsap Forgószár

3. ábra

1. ábra

2. Fogja meg a meleglevegő-elvezető tömlő zárókapcsát, és vegye le róla a műanyag borítást.

3. Rögzítse a C alakú zárókapcsot a 3. ábrán látható módon. Fordítsa a C alakú zárókapcsot a 3. ábrán mutatott irányba, és tolja rá az e célra szolgáló forgócsapra.
   Tudnivaló: Ha a forgócsap vége egy kissé kiáll a forgástengelyből, ez annak a jele, hogy a C alakú zárókapocs helyesen lett felszerelve.
4. Az óramutató járásával ellentétes irányban fordítsa el működési helyzetébe a C alakú zárókapcsot. Ügyeljen arra, hogy a C zárókapocs hátul az e célra szolgáló vezetősínbe csússzon be (3. ábra).
5. Tudnivaló: Ha a C alakú zárókapocs nincs a működési helyzetében, nem szabad elfordítania, mert ezzel tönkreteheti a forgócsapot.

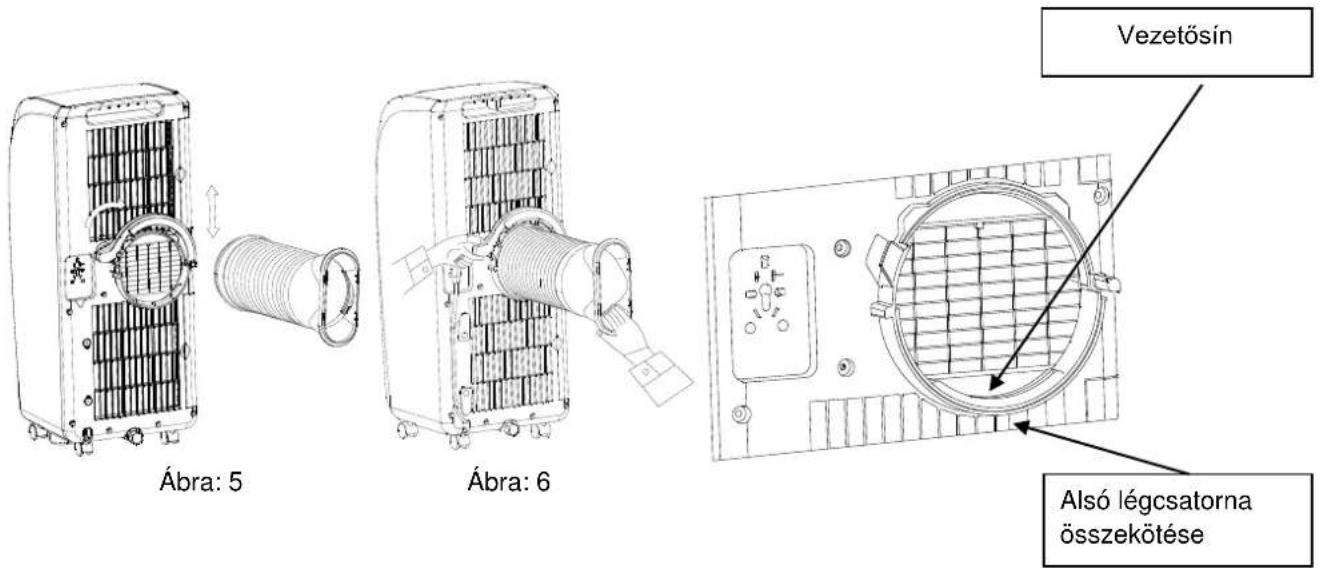

A légelvezető tömő felszerelése, 5. és 6. ábra

- Fogja meg a balkezével a C alakú zárókapocs végét, a jobb kezével pedig a légelvezető tömlő végét (amelyen már rajta van az átalakító). Rakja be a légelvezető tömlőt az e célra szolgáló tartófoglalatba (5. ábra). A berakáskor ügyeljen arra, hogy az átalakító jól illeszkedjen a légcsatorna fenekén e célra szolgáló vájatokban. Most nyomja le a C alakú zárókapcsot úgy, hogy a légelvezető tömlő az átalakítóval szorosan a helyére kerüljön.

Ábra: 5 Ábra: 6 Vezetősín Alsó légcsatorna összekötése

- Ha meg kívánja hosszabbítani a tömlőt, egyik kezével fogja meg a készüléket, és a másikkal lassan kezdje eltávolítani a tömlőkúpot a készüléktől (vagy ehhez hívjon segítségül valakit). Tudnivaló: A tömlő meghosszabbításakor ne billentse meg a készüléket.

Az ablak egység felszerelése

Nyissa ki kissé az ablakot, és erősítse rá az egységet az ablakra függőleges vagy vízszintes helyzetben (7. és 8. ábra).

A légkondicionáló elhelyezése

A padlóra állított készülék nem lehet 50 cm-nél közelebb a körülötte lévő tárgyakhoz, mivel azok erősen befolyásolhatják a készülék teljesítményét. Ajánljuk továbbá, hogy a légelvezető tömlőt még azelőtt szerelje be, hogy a légkondicionáló készüléket a kívánt helyre állítaná (9. ábra).

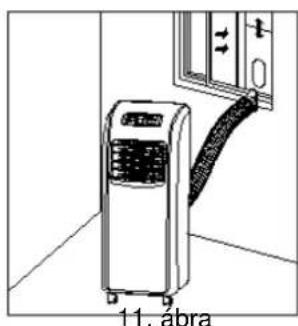

A csatlakozókúp segítségével csatlakoztassa a légelvezető tömlőt az ablak egységre (9. és 10. ábra).

1. tudnivaló: A csatlakozókúp csak akkor van helyesen beszerelve az ablak egységbe, ha hallhatóan a helyére pattant.
2. tudnivaló: A légelvezető tömlőt nem szabad 45 foknál jobban meghajlítani, nehogy túlzottan beszüküljön a légáram útja a légelvezető tömlőben.

Fontos tudnivalók: A légelvezető tömlő 28 -150 cm hosszú, amelyet kimondottan a légkondicionáló berendezés légteljesítményére gyártottunk le. Ezért csak ezt a légelvezető tömlőt használja, mert különben előfordulhat, hogy a légkondicionáló berendezésnek nem minden müvelete fog teljes mértékben müködni. A légelvezetés fontos müvelet, ezért semmilyen körülmények között nem szabad akadályozni, nehogy sérülések következzenek be.


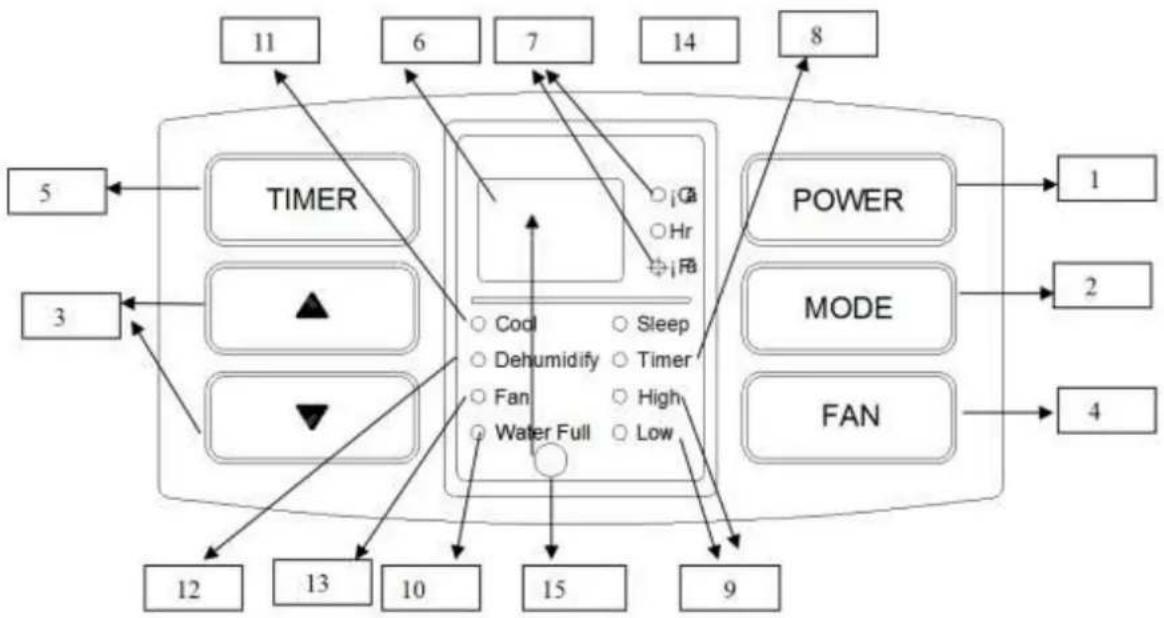

1. Be-/kikapcsoló gomb 11. Hütésjelző
2. Üzemmód 12. Párátlanítás jelző
3. Felfelé/lefelé 13. Ventilátor működésjelző
4. Ventilátor 14. Alvásmód jelző
5. Időkapcsoló
6. Kijelző
7. Fahrenheit-/Celsius fokjelzö
8. Időkapcsoló jelző
9. Kicsi/nagy fokozatjelző

10. Víztartály jelző

11. A távirányító érzékelője

12. Amikor első alkalommal bekapcsolja a készüléket, megszólal az elindulást jelző hang, és a kijelzőn megjelenik a környezet hömérséklete (hőmérséklet kijelzési tartomány: 10 – 35 °C). Ekkor a készülék készenléti üzemmódban van.

13. BE- / KIKAPCSOLÓ gomb: A gomb megnyomásával lehet elindítani vagy kikapcsolni a készüléket. Amikor első alkalommal bekapcsolja a készüléket, hűtő üzemmódban indul el. A ventilátor sebessége "nagy" értékre van beállítva. A készülék alapból 24 °C (75 °F) értékre van beállítva. Beinduláskor és leálláskor ugyancsak megfelelő jelzőhang hallatszik.

14. ÜZEMMÓD gomb: Ezzel a gombbal lehet választani a hűtő-, szellőztető- és párátlanító üzemmód közül. Ilyenkor felgyullad a megfelelő üzemmód jelző.

15. Hütő üzem: Ez az üzemmód az Üzemmód gomb vagy (a távirányítón lévő) COOL gomb megnyomásával választható ki. Ebben az üzemmódban az Up/Down gomb megnyomásával lehet beállítani a kívánt hőmérsékletet. A hőmérséklettartomány 17°C - \~ 30°C (62 \~ 86 ° F). A gomb egyszeri megnyomása 1 °C-al vagy 1 °F-el növeli vagy csökkenti a hőmérsékletet.

16. A °C és F közül az Up/Down gombok egyidejű megnyomásával lehet választani. Ilyenkor felgyullad a megfelelő fokjelző.
17. A ventilátor kívánt sebességét a Ventilátor gomb vagy az Up/Down gombok megnyomásával lehet beállítani.
18. Alvási módba a Timer gomb és a Down gomb egyidejű lenyomásával lehet átkapcsolni. Ha ezt az üzemmódot választja, felgyullad a megfelelő jelzőlámpa, és a készülék a következő hőfokbeállításokat szabályozza be önműködően: 2 órányi működés után a hőmérséklet önműködően 1 °C/1°F-al megemelkedik, további 2 óra után a hőmérséklet megint 1 °C/1°F-al megemelkedik, majd a hőmérséklet állandó értéken marad. A Celsius és Fahrenheit fok közül az Up/Down gombok megnyomásával lehet választani (ilyenkor felgyullad a megfelelő fokjelző).
19. Ha a párátlanító üzemmódot választotta, és ha a környezeti hőmérséklet ≥17 °C, elindul a kompresszor. Mihelyt a környezeti hőmérséklet 15 °C alá esik, a kompresszor lekapcsol. Mihelyt a környezeti hőmérséklet újból 17 °C fölé emelkedik, ismét elindul a kompresszor. A kompresszornak ez az önműködő elindulása/leállása teljesíti a biztonsági idővel szemben támasztott 3 perces

követelményt.

- A szellőztető üzemmódban csak a ventilátor működik. A kijelző csupán a környezeti hőmérsékletet jelzi ki. A hőmérséklet beállítására nincs lehetőség.

1. Ventilator gomb. A ventilátor a következő módon működtethető:

2. A hűtő üzemben (a nyugalmi üzemmód kivételével) és a szellőztető üzemmódban: nagy → kicsi → nagy → és így tovább.

3. A hűtő-, szellőztető- és párátlanító üzemmód közti átkapcsoláskor a ventilátor megtartja az előző üzemmódban használt sebességét.

4. Timer gomb:

5. Bekapcsolása után az idővezérlés segítségével meg lehet határozni, hogy a készülék mikor kapcsoljon le. Ez a Timer gomb kezelésével érhető el. Lekapcsolása után az idővezérlés segítségével azt is meg lehet határozni, hogy a készülék mikor induljon el. Mihelyt beállította a be-, ill. kikapcsolás idejét, felgyullad a Timer jelzője.

6. A megfelelő művelet a Timer gomb megnyomásával helyezhető működésbe. A ↑ és ↓ gombokkal az időt lehet növelni, ill. csökkenteni. Az idő 1-2-3...24 vagy 24-23-22- ..... 1-0-24 (órás) sorrendben jeleníthető meg.
7. Mihelyt megtörtént az idő beállítása, működésbe lép a Timer művelet, és a készülék a meghatározott időpontban be-, ill. kikapcsol. Az idő letelte után elalszik a Timer jelző, és a kijelzőn megjelenik a környezeti hőmérséklet.
8. A kezelőmező vagy a távirányító Be-/kikapcsoló gombjával lehet működésen kívül lehet helyezni a Timer műveletet.
9. Amíg a Timer müvelet működésben van, le lehet kérdezni a be-/kikapcsolásig még hátralévő időt. Ehhez egyszer meg kell nyomnia a Timer gombot. A Timer müveletet úgy tudja működésen kívül helyezni, hogy 5 másodpercen belül egymás után kétszer megnyomja a Timer gombot.

Távirányító

1. Power: E gomb megnyomásával lehet be- vagy kikapcsolni a légkondicionáló berendezést.
2. Timer: Készenléti üzemmódban a Timer gomb megnyomásával tudja beállítani, hogy a készülék mennyi idő

múlva kapcsoljon be. A készülék bekapcsolt állapotában a Timer gomb megnyomásával tudja beállítani, hogy a készülék mennyi idő múlva kapcsoljon ki.

1. High: E gomb működtetésével lehet "nagy" fokozatra beállítani a ventilátor sebességét (kivéve a párátlanító- és alvó üzemmódot).
2. Low: E gomb működtetésével lehet "kis" fokozatra beállítani a ventilátor sebességét.
3. Up: E gomb működtetésével lehet megnövelni a hőmérsékletet, vagy az időkapcsoló idejét.
4. Down: E gomb működtetésével lehet lecsökkenteni a hőmérsékletet, vagy az időkapcsoló idejét.
5. °C/°F: E gomb megnyomásával lehet átkapcsolni Celsius fokról Fahrenheit fokra, és megfordítva.
6. Cool: E gomb megnyomásával lehet hütő üzemmódba kapcsolni.
7. Fan: E gomb megnyomásával lehet kiválasztani a szellőztető üzemmódot.
8. Dry: E gomb megnyomásával lehet párátlanító üzemmódba kapcsolni.
9. Sleep: E gomb megnyomásával lehet alvó üzemmódba kapcsolni.

Biztonsági műveletek

1. Anti-Freeze müvelet

Ha a készülékben uralkodó hőmérséklet (hűtő üzemben) netán elérné a 2°C-t, vagy az alá süllyedne, beindul az Anti-Freeze művelet, és lekapcsol a készülék. A POWER kivételével valamennyi gomb megszűnik működni, és E4 hibakód jelenik meg a kijelzőn. Mihelyt a készülékben uralkodó hőmérséklet ismét elérte a 8°C-t, megszűnik működni az Anti-Freeze művelet, és a készüléket (a 3 perces biztonsági idő letelte után) ismét használatba lehet venni a rendes módon.

1. Víztartály riasztási művelet

Ha a víztartály szintje a riasztási küszöbérték fölé emelkedik, felgyullad a víztartály jelzőlámpája. Ilyenkor célszerű kiüríteni a víztartályt a leeresztő dugón át (a további részleteket lásd a „Víztartály kiürítése“ alatt). Ha netán elmulasztaná kiüríteni a tartályt a kellő időben, a készülék öt jelzőhang megszólaltatása után kikapcsol.

1. Kompresszorvédelem

A kompresszornak időre van szüksége a beinduláshoz. A készülék a bekapcsolást/újraindítást követő három perc elteltével beindul.

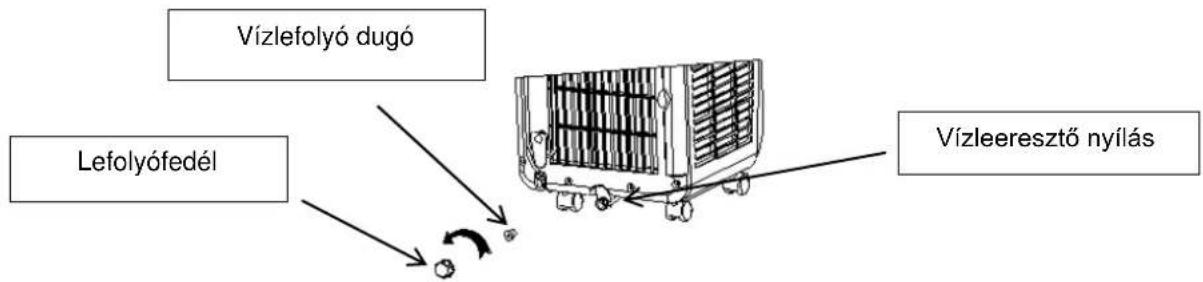

A víztartály kiürítése

A készülék önműködő vízpárologtató rendszerrel rendelkezik. A kondenzvíz részt vesz a gözcseppfolyósító hütésében, így nem csak a hütőteljesítmény javul, hanem még energia is megtakarítható.

• Mihelyt megtelt a víztartály, a kijelzön felgyullad az „FL.“ kijelzés, önműködően bekapcsol a készenléti üzemmód, megszólal a riasztó, és a gombok mindaddig nem működtethetők, amíg ki nem ürítik a víztartályt.
• Ürítse ki a víztartályt: a készülék aljáról távolítsa el a vízlefolyó dugóját és folyassa ki a vizet felfogó edénybe.
• Kapcsolja ki a készülékét és húzza ki a hálózati csatlakozóját. Újraindítása után a készülék teljesen normálisan fog működni.

Karbantartás

Mielőtt nekifogna a karbantartásnak vagy tisztításnak, kapcsolja ki a készüléket és húzza ki a hálózati csatlakozóját, nehogy sérülések érjék.

Tisztítás

• Húzza ki a hálózati csatlakozót.
- Megnedvesített kendővel tisztítsa meg a készüléket, és utána törölje le száraz kendővel. Vegytisztító szereket (mint pl. benzint, alkoholt) ne használjon. Azokkal megrongálhatja a felületet, valamint az egész házat is.
• Soha ne tisztítsa a készüléket vízzel.

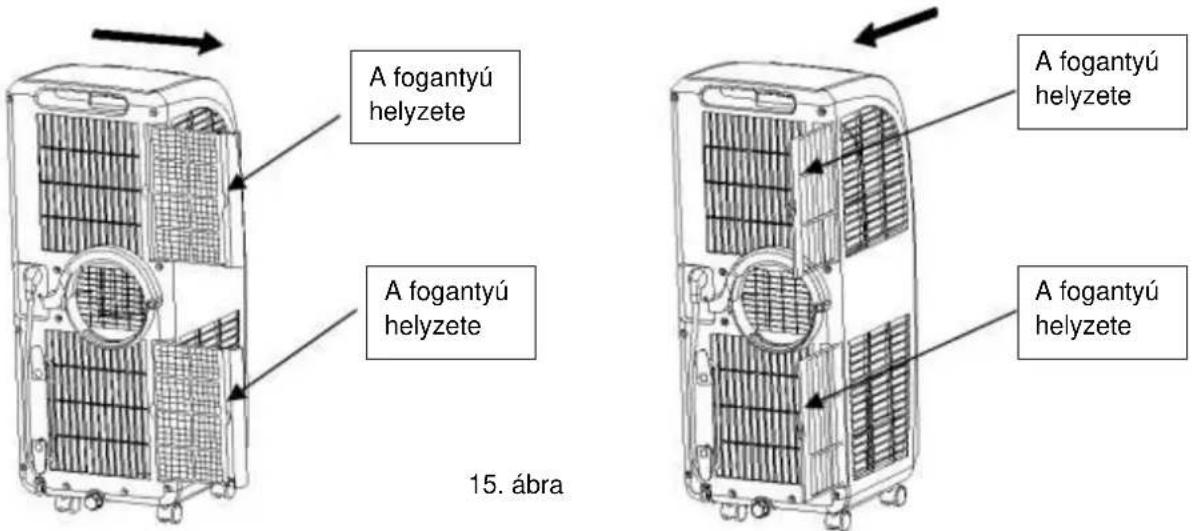

Levegőszűrő

Rendszeresen (kb. 2 hetente) tisztítsa meg a levegőszűrőt. Ha a levegőszűrőt a por miatt eltömődött, csökken a hatásfoka.

Először húzza ki a levegő- és cseppfolyósító szűrő keretét a készülékből a 15. ábrán mutatott irányban. Utána már kihúzhatia a levegő- és cseppfolyósító szűrőt a készülékből a 16. ábrán mutatott módon.

A fogantyú helyzete A fogantyú helyzete 15. ábra A fogantyú helyzete A fogantyú helyzete

Mossa ki a levegőszűrőt meleg (kb. 40°C-os) vízben, amelybe semleges hatású tisztítószert tett, öblítse le folyóvíz alatt és utána törölje szárazra puha kendővel.

Levegőszűrő nélkül ne járassa a készüléket.

Fontos: Ügyeljen arra, hogy ép maradjon a háló vagy a keret.

Tárolás

1. Húzza ki a hálózati csatlakozót és ürítse ki a víztartályt, enyhén döntse meg a készüléket a maradék víz eltávolításához. Utána üzemelje be újra a készüléket. Nyomja meg a Fan (ventilátor) gombot, tartsa 5 másodpercig lenyomva, amíg a készülék átkapcsol alacsony fokozatra. Fél napig hagyja ebben az üzemmódban, hogy kiszáradjon a vezeték. Így a készülék belseje megszárad és nem tud megtelepedni a penész.
2. Kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót.
3. Tekerje föl a kábelt és rögzítse a komforttárolón.
4. Szerelje le a légkivezető csövet a készülékröl, és tegye azt el egy biztos helyre.
5. Tegye a készüléket műanyag zsákba és állítsa le egy száraz helyen.
6. Vegye ki a távirányítóból az elemeket, és ezeket is tegye el biztos helyre.

Hibajelentések

Hibaüzenet	Oka	Megszüntetése
1. A készülék nem indul el	Nincs áram	Dugja be a csatlakozódugót a hálózati aljzatba, és kapcsolja be a készüléket.
	Felgyullad a Water Full kijelzés	Ürítse ki a víztartályt.
	Túl alacsony a környezeti hőmérséklet	Csak akkor vegye használatba a készüléket, ha a környezeti hőmérséklet 10 és 35 Celsius fok között van
	A helyiséghőmérséklet kisebb a kívántnál	Módosítsa a kívánt hőmérsékletet
2. A készülék újra és újra elindul.	Ablakok és ajtók nyitva, egyéb hőforrások a helyiségben (hőmérsékletingadozáshoz vezet)	Minden ablakot és ajtót becsukni, a hőforrást megszüntetni
	Közvetlen napfény	A készüléket árnyékba állítani vagy a függönyt elhúzni
	Légelvezető tömlő nincs csatlakoztatva, vagy az átjárhatósága akadályozva van	Légelvezető tömlőt csatlakoztatni vagy megtisztítani
	Levegőbeömlő nyilás el van zárva	Eltömődött helyet megtisztítani
3. Zaj	A készülék nem sima felületen áll	Állítsa a készüléket erős, sima felületre (csökkenti a zajt).
4. Hűtőteljesítmény kicsi	Közvetlen napsugárzás uralkodik	Húzza el az ablak függönyét
	Ablakok nyitva vannak, vagy/és további hőforrások vannak a helyiségben	Csukja be az ablakokat, és esetleg csatlakoztasson egy további légkondicionáló berendezést
	A szűrőháló elpiszkolódott	Tisztítsa meg a szűrőhálót, vagy cserélje ki
	A levegőbeömlő vagy -kiömlő nyilás eltömődött	Távolítsa el az eltömődést
5. A készülék túl hangos	A mozgatható légkondicionáló berendezés nem áll sima felületen	Állítsa a mozgatható légkondicionáló berendezést sima felületre (ez valószínűleg lecsökkenti a zajt)
6. Kompresszor nem jár	A hővédelem működésbe van helyezve.	Kapcsolja le a készüléket és 30 perc elteltével indítsa el újból.
7. A távirányító nem működik	Túl nagy a távolság	Menjen közelebb a készülékhez
	A távirányító nincs ráirányítva a mozgatható légkondicionáló berendezésre	Irányítsa rá a távirányítót a légkondicionáló berendezésre, majd működtesse újból
	A telepek lemerültek	Cserélje le őket újakkal
8. E1	A (csövekben lévő)hőmérsékletérzékelő hibás	Bízza a javítást szakemberre, vagy vigye el akészüléket az üzletbe, ahol vásárolta. Ehhez készítseelő a számlát.
9. E2	A (helyiségben lévő)hőmérsékletérzékelő hibás	Bízza a javítást szakemberre, vagy vigye el akészüléket az üzletbe, ahol vásárolta. Ehhez készítseelő a számlát.
10. E4	Anti-Freeze művelet	Mihelyt a külső hőmérséklet ismét 8 fok föléemelkedett, önműködően lekapcsol az Anti-Freezeművelet
11. A víztartályjelzőlámpája világít	A víztartály megtelt	Ürítse ki a víztartályt

Pótalkatrészek és tartozékok (gyors és egyszerű rendelés)

SUMMIT készülékéhez pótalkatrészeket és tartozékokat kereskedőjétől szerezhet be. További információt az egyes tartozékokról, a gyors és egyszerű alkatrészrendelésről honlapunkon találhat:

www.suntec-wellness.de

Szintén itt talál részletes információt SUMMIT készülékéről (pl. GYIK, alkatrészlisták, letölthető dokumentumok stb.)

névEAN	leírás	működési vázlat
Air-Block Klima-Sail4250058312099	Minden típusú ablakhoz és ajtóhoz használható záróanyag.Szúnyoghálóhoz hasonlóan tépőzárral rögzíthető és cipzárral zárható. Az ajtó vagy ablak bármikor zárható.

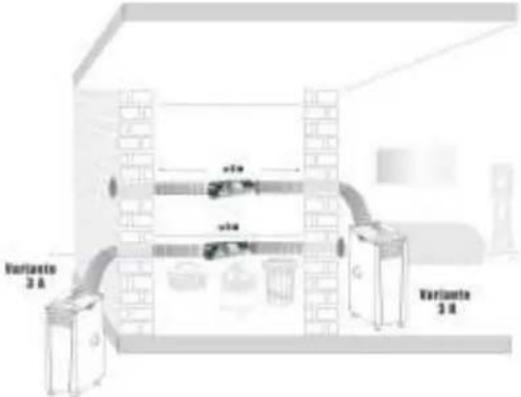

Air-Extension-Kit4250058312105	Világújdonság, amellyel egy ház minden szeglete klimatizálható,függetlenül attól, hol van elhelyezve a készülék. A légcserekivezető cső egy speciális propeller segítségével 5 méterrel meghosszabbítható.
Window-Kit4250058312016	Tolóajtó az ablakra és összekötő adapter a légcsőhöz, leginkább tolóablakhoz ajánlott.
SUMMIT Wall-Kit4250058312471	Rendezett csatlakozás fal- vagy ablaknyíláson keresztül, külső és belső összekötővel a légcsőhöz.

Abban az esetben, panaszok

• Szeretnél panaszkodnak a készüléket, meg tudod csinálni követő 24 hónapon belül a vásárlás napjától (nyugta).
• Egy ingyenes cseréje vagy javítása lesz zárva a korábbi szakszerűtlen termék manipuláció.
• Hibák alkatrészek és fogyóeszközök, valamint a tisztítási, karbantartási vagy kopó alkatrészek cseréje ezért díjköteles.
• Ha azt szeretnénk, hogy a követelés, ezért kérjük, hogy az egész egységet az eredeti csomagolás és a vásárlást igazoló, hogy a forgalmazóhoz. Hogy azonnal és kényelmes szolgáltatás nyilvántartás, látogasson el honlapunkra is www.suntec-wellness.de és többet.
• Nem a vásárlást igazoló általában nem ingyenes javítás vagy csere.
• Abban az esetben, hogy a panasz ügy hasonló a szolgáltatási feltételeinket, minden hiba esetén a készülék vagy a tartozék miatt illetve a gyártási hibák a javítás vagy a mi választási lehetőségeink, a készülék csere miatt.
• A károsodás kiegészítők nem vezet automatikusan egy szabad cseréje az egész készülék. Ezekben az esetekben forduljon a forgalmazóhoz. Üvegtörés, vagy eltörhetnek a műanyag alkatrészek mindig a díjat.
• A kereskedő vagy javítási után garanciális szerviz végezhet javításokat a költségeket.

EK-megfelelőségi nyilatkozat

A készülék megfelel az alapvető egészségügyi és biztonsági követelményeknek az Európai Unió.

Az EK-megfelelőségi nyilatkozat az alapja a CE-jelölés az egység.

A jelen kézikönyv, minden korábbi nem érvényesek. SUNTEC, SUNTEC Wellness, KLIAMTRONIC és a Sun logo bejegyzett védjegyek. © 2016/01 SUNTEC WELLNESS GMBH

ERP regulation

(CE) N 842/2006: Ez a légkondicionáló R410A hütőközeget tartalmaz. Mennyisége azonban kevesebb mint 1 kg, és zárt rendszerű hütő-keringetésben van. Habár a hütőközegnek nincs ózonlebontó hatása, a Kyoto egyezmény alapján mégis úgynevezett üvegház-gáz így hozzájárul a globális felmelegedéshez, amennyiben kijut a légkörbe. Ezért csak hütőközeg-bizonyítvánnyal rendelkező képzett szakemberek tölthetik vagy üríthetik a készüléket. Suntec légkondicionálóját szakszerű használat és sértetlen hütő-keringetés esetén nem kell hütőközeggel utántölteni.

GWP: R410A (R32/125: 50:50): 2087,5

Környezetvédelem

A készüléket életciklusa végén ne tegye a háztartási hulladékok közé, hanem adja le az elektromos készülékek kijelölt gyűjtőhelyén az újrahasznosítás érdekében.

A terméken, kezelési útmutatón és a csomagoláson szereplő piktogram erre utal.

A készülék anyaga a jelzés szerint újrahasznosítható. Az újrafelhasználás lehetővé tételével hozzájárul környezetünk védelméhez. Kérjük érdeklődjön az Önhöz legközelebbi átvevőhelyekról az önkormányzatnál.

Importör: Forgalmazó:

SUNTEC WELLNESS GMBH FÁRBÁS GÁBOR KÁROLYE.V.

HOLZSTRAße 2 SZÉNÁS U. 15.

40221 DÜSSELDORF HU-6400 KISKUNHALAS

NÉMETORSZÁG [phone]

www.suntec-wellness.de

Garanciajegy

vásárlás helye

vásárlás dátuma

cikkszám/EAN

Kedves Vásárló,

Köszönjük bizalmát, köszönjük, hogy termékünket választotta. Kérjük figyelmesen tanulmányozza át a következő információkat a termék megfelelő használatához.

Beüzemelés

A terméket a kezelési útmutató információi alapján üzemelje be.

Karbantartása

A termék karbantartását, ápolását a kezelési útmutatóban leírtak szerint végezze.

Garancia

A termékre a vásárlástól számított 12 havi jótállást biztosítunk. Esetlegesen felmerülő hibát azonnal jelezze a vásárlás helyszínén. Reklamációhoz pontosan kitöltött panaszjegyzőkönyv és garanciajegy szükséges.

A fogyasztó jótálláson és szavatosságon alapuló jogai

A fogyasztót a Polgári Törvénykönyv 1959. évi IV. Törvény 306-310. §-aiban, a 151/2003. (IX. 22.) Kormányrendeletben, valamint a 49/2003. (VII. 30.) GKM rendeletben meghatározott jogok illetik meg:

1. Hibás teljesítés esetén a fogyasztó

a. kijavítást/kicserélést követelhet, kivéve ha a választott jótállási igény teljesítése lehetetlen, vagy ha az a kötelezettnek aránytalan többletköltséget eredményezne;

b. ha sem kijavításra, sem kicserélésre nincs joga, vagy ha a kötelezett a kijavítást/kicserélést nem vállalta, vagy a 2) pontban írt feltételeknek nem tud eleget tenni, megfelelő árleszállítást igényelhet vagy elállhat a szerződéstöl. Jelentéktelen hiba miatt elállásnak nincs helye;

c. ha a fogyasztó a termék meghibásodása miatt a vásárlástól számított 3 munkanapon belül érvényesít csereigényt, a forgalmazó nem hivatkozhat aránytalan többletköltségre, hanem köteles a terméket kicserélni (figyelembe véve a jótállási igény érvényesítésének kizáró okait).

1. A kijavítást/kicserélést megfelelő határidön belül, a fogyasztónak okozott jelentős kényelmetlenség nélkül kell elvégezni. A kötelezettnek törekednie kell arra, hogy a kijavítást/kicserélést legfeljebb 15 napon belül elvégezze. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.

2. A jótállás a fogyasztó törvényből credő jogait nem érinti.

A jótállás nem vonatkozik:

A termék mechanikai sérülésére és a vásárlást követően bejelentett hiányzó alkatrészekre. (Átvételkor az értékesítés helyén az értékesítővel kell átnézni az árut, esetleges észrevételeket írásban kell rögzíteni, és mindkét fél aláírásával igazolni.) Az áru átvételét követő mennyiségi és minőségi kifogást nem fogadunk el! Hanyag árutovábbításból eredő sérülésekre. A termék karbantartására vonatkozó szabályok be nem tartásából következő károkra (ld kezelési útmutató) Nem szakszerű használatból credő károkra.

Normál elhasználódásra, kopásra. A jótállás a termék javítására, illetve cseréjére vonatkozik. Ezen túlmenő igények érvényesítését kizárjuk.

Hulladékkezelés

A készüléket életciklusa végén ne tegye a háztartási hulladékok közé, hanem adja le az elektromos készülékek kijelölt gyűjtőhelyén az

újrahasznosítás érdekében. A terméken, kezelési útmutatón és a csomagoláson szereplő piktogram erre utal. A készülék anyaga a jelzés szerint újrahasznosítható. Az újrafelhasználás
