HASZNÁLATI ÚTMUTATÓ BS 1294 CLATRONIC

• Kizárólag személyi célra használja a készüléket, és csupán arra, amire való! A készülék nem ipari jellegű használatra készült.

• A készülék nem alkalmas kültéri használatra. Ne tegye ki erős hőhatásnak, közvetlen napsugárzásnak és nedves- ségnek (semmi esetre se mártsa folyadékba), és óvja az éles szélektől! Ne használja a készüléket vizes kézzel! Ha a készülék vizes vagy nedves lett, azonnal húzza ki a konnektorból!

• Kapcsolja ki a készüléket és mindig húzza ki a csatlakozót a dugaszoló aljzatból (a csatlakozót, ne pedig a vezetéket húzza), ha nem használja a készüléket, tartozékokat szerel fel rá, tisztítja vagy zavart észlel.

• Ne működtesse a készüléket felügyelet nélkül! Mindig kapcsolja ki a készüléket, ha elhagyja a helyiséget! Húzza ki a csatlakozót a dugaszoló aljzatból!

• A készüléket és a hálózati kábelt rendszeresen ellenőrizni kell, hogy nincs-e rajta sérülés jele. Ha sérülést lát rajta, a készüléket nem szabad használni.

• Csak eredeti tartozékokat használjon!

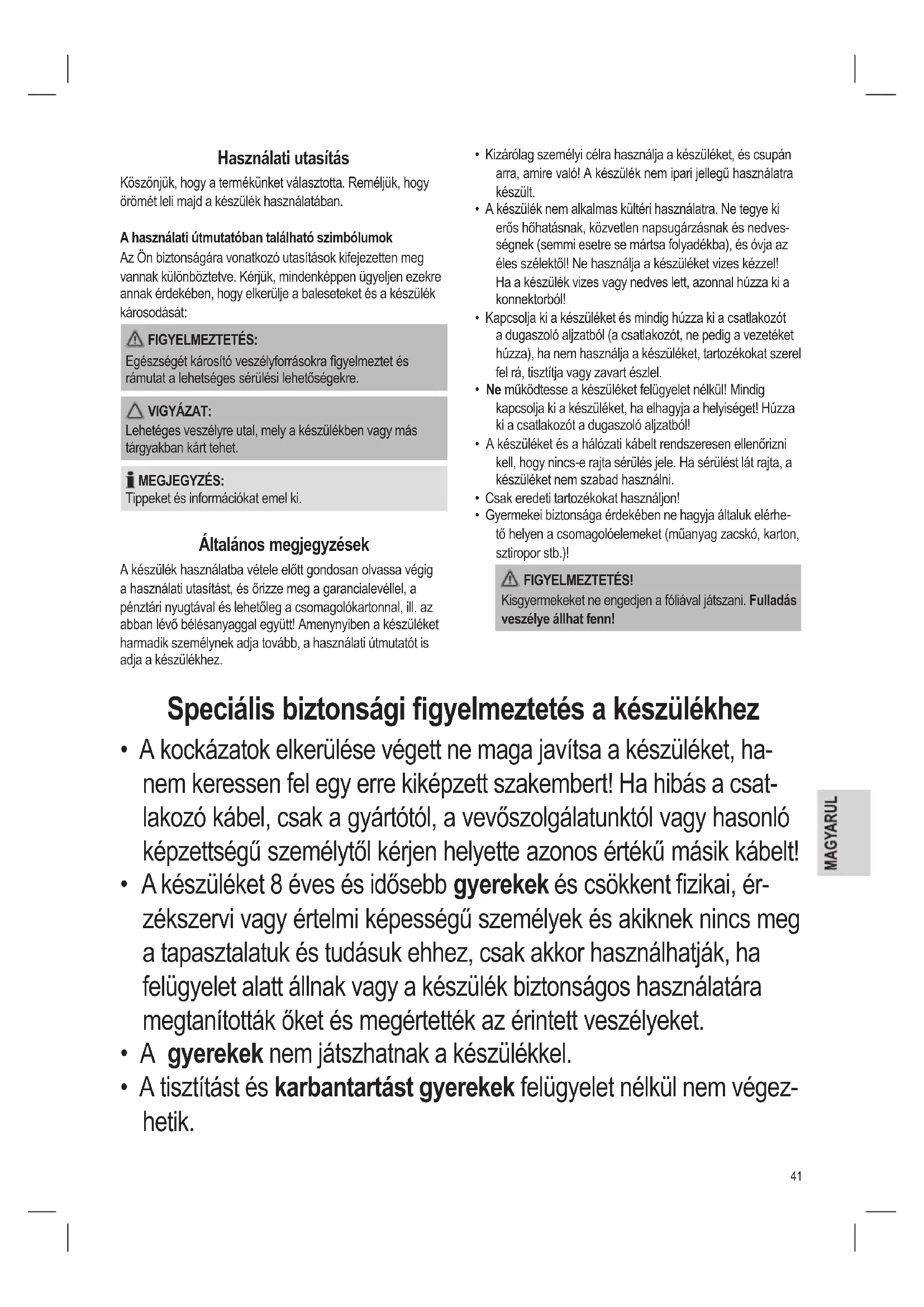

• Gyermekei biztonsága érdekében ne hagyja általuk elérhe- tő helyen a csomagolóelemeket (műanyag zacskó, karton, sztiropor stb.)! FIGYELMEZTETÉS! Kisgyermekeket ne engedjen a fóliával játszani. Fulladás veszélye állhat fenn! Használati utasítás Köszönjük, hogy a termékünket választotta. Reméljük, hogy örömét leli majd a készülék használatában. A használati útmutatóban található szimbólumok Az Ön biztonságára vonatkozó utasítások kifejezetten meg vannak különböztetve. Kérjük, mindenképpen ügyeljen ezekre annak érdekében, hogy elkerülje a baleseteket és a készülék károsodását: FIGYELMEZTETÉS: Egészségét károsító veszélyforrásokra gyelmeztet és rámutat a lehetséges sérülési lehetőségekre. VIGYÁZAT: Lehetéges veszélyre utal, mely a készülékben vagy más tárgyakban kárt tehet. MEGJEGYZÉS: Tippeket és információkat emel ki. Általános megjegyzések A készülék használatba vétele előtt gondosan olvassa végig a használati utasítást, és őrizze meg a garancialevéllel, a pénztári nyugtával és lehetőleg a csomagolókartonnal, ill. az abban lévő bélésanyaggal együtt! Amenynyiben a készüléket harmadik személynek adja tovább, a használati útmutatót is adja a készülékhez. Speciális biztonsági gyelmeztetés a készülékhez

• A kockázatok elkerülése végett ne maga javítsa a készüléket, ha- nem keressen fel egy erre kiképzett szakembert! Ha hibás a csat- lakozó kábel, csak a gyártótól, a vevőszolgálatunktól vagy hasonló képzettségű személytől kérjen helyette azonos értékű másik kábelt!

• A készüléket 8 éves és idősebb gyerekek és csökkent zikai, ér- zékszervi vagy értelmi képességű személyek és akiknek nincs meg a tapasztalatuk és tudásuk ehhez, csak akkor használhatják, ha felügyelet alatt állnak vagy a készülék biztonságos használatára megtanították őket és megértették az érintett veszélyeket.

• A gyerekek nem játszhatnak a készülékkel.

• A tisztítást és karbantartást gyerekek felügyelet nélkül nem végez- hetik.42

• Ne szívjon fel a készülékkel nedvességet, ill. folyadékokat!

• Ne szívjon fel forró hamut, hegyes vagy éles tárgyakat!

• Ne használja a készüléket nedves helyiségekben!

• Soha ne porszívózzon lter nélkül! Behelyezés után mindig ellen- őrizze, hogy a lter megfelelően fekszik-e fel!

• Működés közben tartsa távol a porszívófejet a hajától, ruházatától és a testrészeitől!

• Tartsa távol a porszívót olyan hőforrásoktól, mint pl. a radiátorok, kályha stb.! A kezelőelemek áttekintése 1 Gégecső 2 Kábelfelcsévélő gomb 3 Hordozófül 4 Szívóteljesítmény szabályozása 5 Pozícionáló segéd 6 Be/ki kapcsoló 7 Kimeneti szűrő 8 Csőcsatlakozó 9 Porgyűjtő HEPA szűrővel 10 Porgyűjtő kioldógomb 11 Kefekitoló és visszahúzó kar 12 Szívócső 13 Teleszkópikus szívócső 14 Tartozéktartó 15 Levegőszabályozás Az ábrán nem szereplő kiegészítők: Résszívó és kefés szívó Kárpittisztító fúvóka Használatba vétel

• Illessze be a szívócső csatlakozófejét a készülék csőcsatla- kozójába. Ehhez nyomja meg egyszerre a csatlakozófejen található két gombot.

• A cső lecsatlakoztatásához nyomja meg a két gombot a csatlakozófejen, és húzza ki a csövet.

• Ha szükséges, húzza rá a szívócsövet a fogantyúra!

• Használhatja a teleszkópikus szívócsőn található csúszókapcsolót a hossz beállításához.

• Szerelje fel a padlószívó fejet , ill. a tartozékot! Fúvóka feltétek MEGJEGYZÉS: Helyezze be a fúvóka feltéteket a tartozéktartóba (14) a szívó teleszkópcsövön. Így a tartozékok mindig kéznél vannak porszívózáskor. Padló szívófej (12) A jobb irányíthatóság érdekében a padló szívófej görgőkkel van felszerelve. A padló szívófejjel sima felületek és szőnyegek tisztíthatók.

• A kar segítségével tolja ki vagy húzza be a keféket (11). A fej használatának legjobb módja függ a padló szerkezetétől. A következő felhasználási módokat javasoljuk:

Kefék nélküli használat: Hosszú szőrű padlóburkolatok porszívózása

Használat kefékkel: Sima padlók és rövid szőrű szőnyegek porszívózásához Résszívó, csuklós fej Párnásbútor, függönyök, ill. sarkok, rések stb. porszívózására. MEGJEGYZÉS: ,,2 1-ben“ fej: Összecsukva, résszívófejként használható. Ha kefés fejként kívánja használni, húzza a kefés részt a nyíl irányában a mechanikus bekattanásig! Kárpittisztító fúvóka A kárpitokat (például székeken) a kárpittisztító fúvókával tisztít- sa ki. A szívófej egység gégecsőről lecsatlakoztatásához enyhén elforgatva húzza ki a szívófejet.43 A készülék használata

1. Tekerje le a kábelt a szükséges hosszúságban!

• A hálózati kábelt csak a sárga jelölésig húzza ki!

• Semmi esetre se húzza egészen a piros jelölésig, mert megsérülhet a kábelfelcsévélő. MEGJEGYZÉS: Amennyiben a piros jelzés válik láthatóvá, húzza be a vezetéket a vezetékcsévélő gomb segítségével a sárga jelzésig.

2. Dugja a dugaszt előírásszerűen szerelt, érintésvédett

3. Kapcsolja be a készüléket a be/ki kapcsolóval a gomb

4. A padló minőségétől függően állítsa be a „Szőnyeg/kemény

5. Porszívózzon egyenletes sebességgel! A porszívót nem

kell rányomni a felületre! MEGJEGYZÉS: Ügyeljen a kábel hosszúsága által megszabott hatótávol- ságra! Légelzáró (15) A légáram szabályozása vagy a fejre tapadt részek leválasztá- sa céljából nyissa ki a légelzárót! Kikapcsolás és a vezeték felcsévélése

1. Kapcsolja ki a porszívót a be-és kikapcsoló gombbal és

húzza ki a csatlakozót a dugaszoló aljzatból.

2. Fogja a kezében a csatlakozót.

3. Nyomja meg a kábelfelcsévélő gombot , és vezesse meg

kézzel a begördülő kábelt! Tartsa biztosan, hogy nehogy összetekeredjen! Karbantartás A porgyűjtő kiürítése Ürítse ki a porgyűjtőt, amikor az összegyűlt szennyeződés eléri a MAX jelzést.

1. Húzza ki a hálózati dugaszt a fali elektromos aljzatból.

2. A porgyűjtő kioldásához

nyomja meg a gombot (10). Vegye ki a porgyűj- tőt.

3. Ürítse ki a porgyűjtő tartal-

mát a szemetesbe. Ehhez a porgyűjtőn az alaplemez kinyitásához nyomja meg a gombot.

4. Ezután zárja be újra az alaplemezt.

5. Helyezze be a porgyűjtőt a készülékbe. Kattanással kell

rögzülnie. Szűrő A készülék 4 szűrővel van ellátva. Az általános porzsákrendszer egy átlátszó porgyűjtőre lett kicserélve. A gyűjtő nagyobb áram- lási sebessége lehetővé teszi a nehéz szennyeződések és a kisebb lebegő részecskék elkülönítését a „beszívott levegőtől”. Ezért nincs szükség porzsákok vásárlására. HEPA szűrő Évente kétszer tisztítsa ki a szűrőt. VIGYÁZAT:

• Ne mossa ki a szűrőt mosógépben.

• Ne használjon hajszárítót a szárításhoz.

• A készüléket csak a szűrők megfelelő behelyezése után használja. A következőképpen járjon el szűrő eltávolításakor, megtisztítá- sakor és visszahelyezésekor:

1. Az előzőekben leírtak szerint ürítse ki a porgyűjtő tartalmát.

2. Vegye le a porgyűjtő fedelét. Ehhez fordítsa a fedélen lévő

↓ jelzést a szimbólum felé. Húzza ki a szűrőt a porgyűj- tőből.

3. Vegye ki a szűrőt a fedélből a szűrőt a OPEN jel felé

4. Húzza ki a nejlon szűrőt a HEPA szűrőből.

5. Egy kefével tisztítsa ki a

szűrőket. Erős lerakódás esetén folyó víz alatt tisztítsa ki a szűrőket.

6. Visszahelyezés előtt

teljesen szárítsa meg a szűrőket.

7. Nedves ruhával törölje át, és utána törölje szárazra a

8. Amikor a szűrő teljesen

száraz, illessze a nejlon szűrőt a HEPA szűrőhöz.

9. A fedélen lévő bevágások

segítségével helyezze vissza a szűrőelemet a porgyűjtő fedelébe. Forgas- sa a szűrőt a CLOSE szimbólum felé.

10. Helyezze vissza a fedelet a szűrővel a porgyűjtőre. Zárja

be a fedelet, amíg a ↓ jel nem kerül egy vonalba a szimbólummal.

11. Helyezze be a porgyűjtőt a készülékbe.

Motorvédő szűrő (bemeneti szűrő) A bemeneti szűrő a portatóban van elhelyezve. A szűrő függőlegesen áll a portartó hátsó részében. Ne távolítsa el a gumitömítést! Húzza ki a szűrőt (fekete habszivacs) a készülék eleje felé. A kb. a portartály minden 10. kiürítésekor tisztítsa ki a motorvédő szűrőt. Szükség esetén a szűrőt meleg levegővel, tisztítószerek használata nélkül tisztítsa ki. Csak azután helyezze vissza, hogy teljesen megszáradt. Kibocsátólter (7) A porszívónak van még egy kibocsátóltere is. Ez a készülék hátoldalán található, a parkoló segéd alatt. Javasoljuk, hogy a megfelelő működéshez hathavonta tisztítsa ki a szűrőt.

1. Nyomja balra a kart, és

vegye ki a ventilátorrácsot.

2. Vegye ki a szűrőbetétet,

és tisztítsa meg a fent leírt módon.

3. Tegye vissza a teljesen száraz szűrőt a szellőzőrácsba.

4. Helyezze vissza a szellőzőrácsot a készülékbe. Ügyeljen a

vezetőfülekre. A szellőzőrácsnak hallhatóan rögzülnie kell. Tisztítás FIGYELMEZTETÉS:

• Minden tisztítás előtt húzza ki a csatlakozót a konnektorból.

• A készüléket semmiképpen ne merítse vízbe tisztítás közben. Ez elektromos áramütést vagy tüzet okozhat. VIGYÁZAT:

• Ne használjon drótkefét vagy más súroló hatású tárgyat.

• Ne használjon agresszív vagy súroló hatású tisztítószert. A készülékházat puha, száraz kendővel tisztítsuktisztítószer hozzáadása nélkül. Tárolás

• Hagyja a készüléket teljesen kihűlni.

• Csévélje fel teljesen a kábelt!

• Akassza be a padlószívó fejen található horgot a készülék hátoldalán lévő parkolóállásba!

• Amikor függőlegesen helyezi el a készüléket, akassza a tartozéktartón levő horgot (a szívócsövön) a tárolássegítő- be a készülék alján. Hibaelhárítás

• A készülék nem működik. Megoldás: Ellenőrizze a hálózati csatlakozást. Ellenőrizze a kapcsoló állását.

• A készülék nem szív. Lehetséges ok: A porgyűjtő megtelt. Megoldás: Ürítse ki a porgyűjtőt. vagy Lehetséges ok: A szűrők szennyezettek. Megoldás: Tisztítsa meg az alkatrészeket. vagy Lehetséges ok: A szívócsőbe vagy a fúvókába valami beszorult. Megoldás: Ellenőrizze, hogy nem szorult-e be valami a tartozékba.45 Műszaki adatok Modell: ......................................................................... BS 1294 Feszültségellátás: ................................ 220 - 240 V~, 50 / 60 Hz Védelmi osztály: ...................................................................... Nettó súly: ................................................................kb. 4,70 kg A műszaki és kivitelezési módosítások jogát a folyamatos termékfejlesztés miatt fenntartjuk. Porszívó műszaki adatok A TANÁCS ÁLTAL MEGHATÁROZOTT ELŐÍRÁS (EU) SZ. 665 / 2013 Gyártmány Clatronic Modell BS 1294 Energiahatékonysági osztály

Energiafogyasztás Éves energiafelhasználás

kWh / év 26,7 Tisztítási teljesítményosztály Szőnyegtisztítási teljesítményosztály

Kemény padló tisztítási teljesítményosztály

Por újra-kibocsátási osztály C Hangteljesítményszint dB(A) re1pW 76,0 Névleges teljesítmény W 700

1) A (legmagasabb hatékonyság) - G (legalacsonyabb

2) Jelzésértékű éves energiafogyasztás (kWh per év),

50 tisztítási feladat alapján. Az aktuális éves energiafogyasztás a készülék használati módjától függ. Megjegyzés A megadott értékek meghatározása az átkapcsolható szívócsővel történt. A készülék megfelel az alábbi európai szabványok és irányelvek a gyártás pillanatában érvényes változatainak:

• 2014 / 35 / EK kisfeszültségű készülékekre vonatkozó irányelv (LVD)

• 2014 / 30 / EK elektromágneses kompatibilitásra (EMC) vonatkozó irányelv

• 2011 / 65 / EU RoHS irányelv

• Környezetbarát tervezési irányelvek (ErP) 2009 / 125 / EK

• Környezetbarát tervezési követelmények a porszívókhoz - A TANÁCS ÁLTAL ELFOGADOTT IRÁNYELV (EU) SZ. 666 / 2013 Hulladékkezelés A „kuka“ piktogram jelentése Kímélje környezetünket, az elektromos készülékek nem a háztartási szemétbe valók! Használja az elektromos készülékek ártalmatlanítására kijelölt gyűjtőhelyeket, ott adja le azokat az elektromos készülékeit, amelyeket többé már nem kíván használni! Ezzel segítséget nyújt ahhoz, hogy elkerülhetők legyenek azok a hatások, amelyeket a helytelen „szemétre dobás“ gyakorolhat a környezetre és az emberi egészségre. Ezzel hozzájárul az újrahasznosításhoz, a recyclinghoz és a kiöregedett elektromos és elektronikus készülékek értékesíté- sének egyéb formáihoz. Az önkormányzatoknál vagy a polgármesteri hivatalokban tájékoztatást kaphat arról, hogy hova viheti a kiselejtezett készülékeket.46
