BEDIENUNGSANLEITUNG BS 1294 CLATRONIC

Bedienungsanleitung/Garantie

Übersicht der Bedienelemente......Seite 3

Bedienungsanleitung......Seite 4

Technische Daten......Seite 8

Garantie......Seite 8

Entsorgung......Seite 9

ENGLISH

Contents

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Elementi di comando • Overview of the Components Przegląd elementów obsługi • A kezelőelemek áttekintése • Огляд елементів управління Обзор деталей прибора • نظرة عامة على المكونات

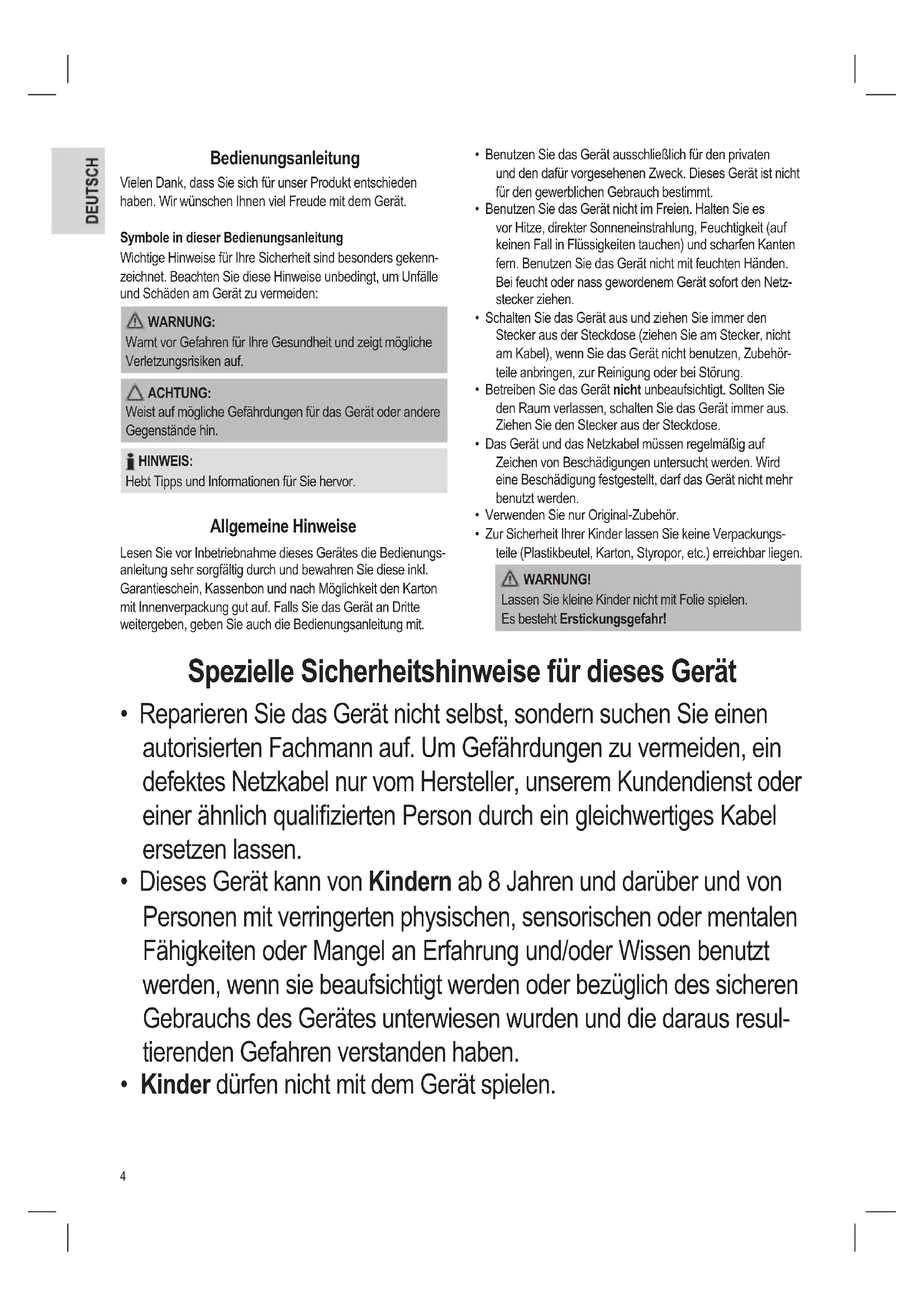

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.
• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.
• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Verwenden Sie nur Original-Zubehör.
• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungssteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNUNG!

Lassen Sie kleine Kinder nicht mit Folie spielen.

Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für dieses Gerät

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzen lassen.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

• Saugen Sie keine Feuchtigkeit bzw. Flüssigkeiten auf!
• Saugen Sie keine heiße Asche, spitze oder scharfe Gegenstände!
• Benutzen Sie das Gerät nicht in feuchten Räumen!
• Saugen Sie niemals ohne Filter. Prüfen Sie stets den korrekten Sitz der Filter nach dem Einsetzen!
• Halten Sie während des Betriebes Haare, Kleidung und Körperteile von der Staubsaugerdüse fern!
• Halten Sie den Staubsauger von Wärmequellen wie Radiatoren, Öfen usw. fern!

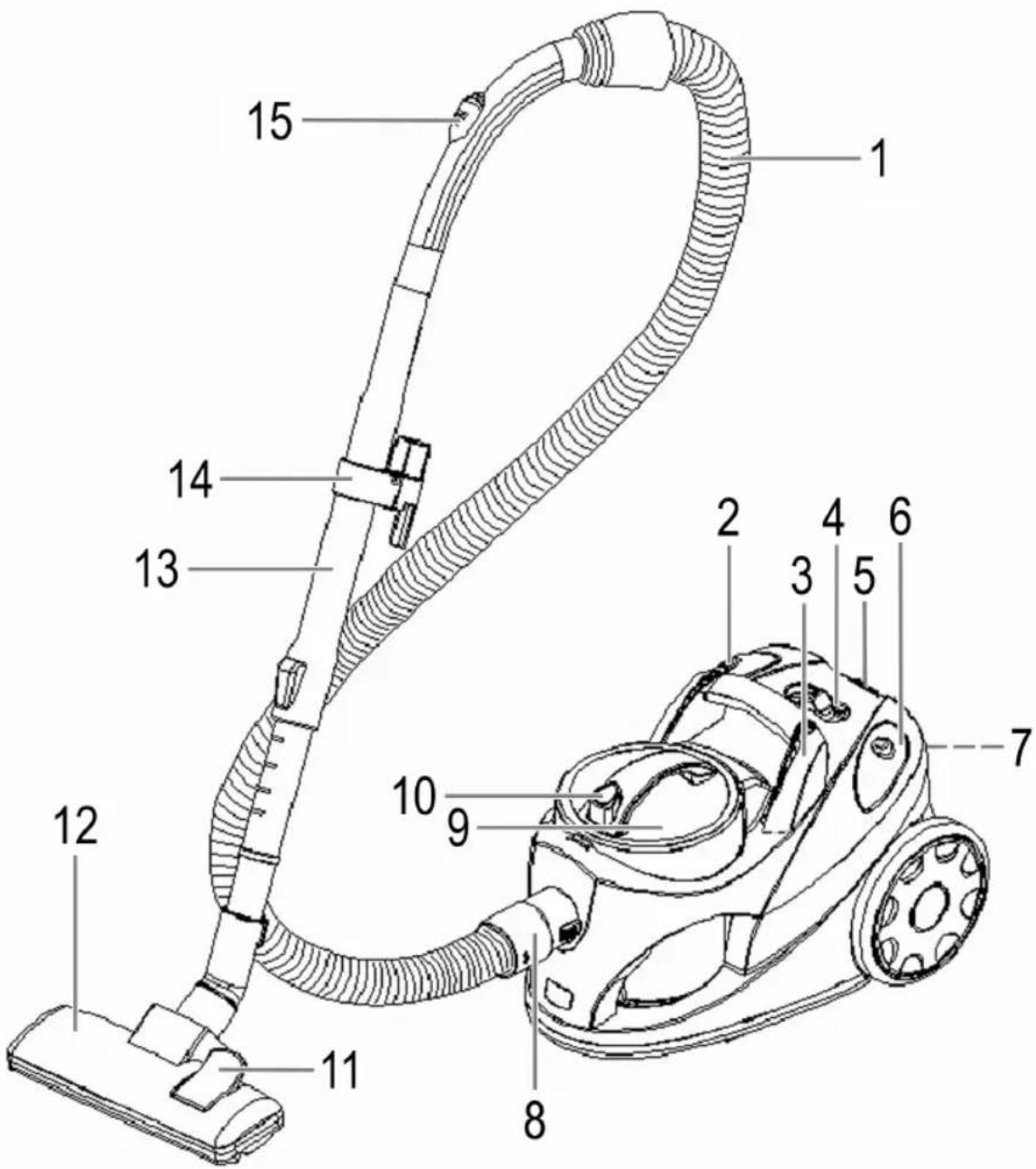

Übersicht der Bedienelemente

1 Saugschlauch
2 Taste zur Kabelaufwicklung
3 Tragegriff
4 Saugleistungsregler
5 Parkhilfe
6 Ein/Aus Schalter
7 Auslassfilter
8 Schlauchanschluss
9 Staubbehälter mit HEPA-Filter
10 Entriegelungstaste für Staubbehälter
11 Hebel für das Ein- und Ausfahren der Bürste
12 Bodendüse
13 Teleskop-Saugrohr
14 Zubehörhalterung
15 Luftschieber

Zubehör ohne Abb.:

Fugen- und Bürstdüse

Polsterdüse

Inbetriebnahme

• Stecken Sie den Verbindungskopf des Saugschlauches in den Schlauchanschluss des Gerätes. Drücken Sie dazu gleichzeitig beide Tasten am Verbindungskopf.
• Um den Schlauch wieder zu lösen, drücken Sie erneut die Tasten am Verbindungskopf und ziehen Sie den Schlauch heraus.
• Stecken Sie ggf. das Saugrohr am Griffstück auf.
• Mit der Schiebetaste am Teleskop-Saugrohr können Sie die Länge individuell einstellen.
• Montieren Sie die Bodendüse bzw. das Zubehör.

Düsenaufsätze

i HINWEIS:

Stecken Sie die Düsenaufsätze in die Zubehörhalterung (14) am Teleskop-Saugrohr. So haben Sie das Zubehör immer griffbereit beim Saugen.

Bodendüse (12)

Die Bodendüse ist zur leichteren Führung mit Rollen ausgestattet.

Sie können mit der Bodendüse glatte Flächen und Teppiche reinigen.

- Mit dem Hebel (11) stellen Sie die Bürsten nach außen oder nach innen.

Die optimale Anwendung richtet sich nach der Beschaffenheit des Bodens. Wir empfehlen folgenden Einsatz:

• Einsatz ohne Bürsten:

Zum Saugen von Teppichböden mit hohem Flor

• Einsatz mit Bürsten:

Zum Saugen von glatten Böden und Teppichböden mit niedrigem Flor

Fugen-, Bürstdüse

Zum Saugen von Polstern, Vorhängen und in Ecken und Schlitzen usw.

i HINWEIS: „2 in 1“ Düse:

Zusammengeklappt können Sie sie als Fugendüse benutzen. Möchten Sie die Bürstendüse verwenden, ziehen Sie am Bürstenteil in Pfeilrichtung, bis diese mechanisch einrastet.

Polsterdüse

Reinigen Sie Ihre Polster (z. B. auf Stühlen) mit der Polsterdüse.

Um die Düsenaufsätze vom Saugrohr zu lösen, ziehen Sie diese unter leichtem Drehen ab.

Benutzen des Gerätes

1. Wickeln Sie die benötigte Kabellänge ab.

ACHTUNG:

• Ziehen Sie das Netzkabel max. bis zur gelben Markierung.
• Ziehen Sie das Kabel auf keinen Fall bis zur roten Markierung, da die Kabelaufwicklung Schaden nehmen kann. Solche Schäden fallen nicht in den Garantieanspruch.

HINWEIS:

Falls die rote Markierung sichtbar ist, ziehen Sie das Kabel mithilfe der Kabelaufrolltaste wieder bis zur gelben Markierung ein.

1. Stecken Sie den Netzstecker in eine vorschriftsmäßig installierte Schutzkontakt-Steckdose.
2. Schalten Sie das Gerät mit dem Ein-/Aus Schalter ein, indem Sie die Taste nach unten drücken.
3. Stellen Sie je nach Bodenbelag den Umschalter „Teppich/Hartboden“ ein.
4. Saugen Sie nun mit gleichmäßiger Geschwindigkeit. Andrücken ist nicht nötig.

HINWEIS:

Achten Sie auf die durch die Kabellänge begrenzte Reichweite!

Luftschieber (15)

Öffnen Sie den Luftschieber am Schlauchgriff zur Luftregulierung oder, um an der Düse haftende Teile zu lösen.

Ausschalten und Stromkabel aufrollen

1. Schalten Sie den Bodenstaubsauger am Ein-/Aus-Schalter aus und ziehen Sie den Stecker aus der Steckdose.
2. Behalten Sie den Stecker in der Hand.
3. Drücken Sie die Taste für die Kabelaufwicklung und führen Sie das Kabel nach. Halten Sie das Kabel fest, um ein Herumschlagen zu vermeiden.

Wartung

Entleeren des Staubbehälters

Entleeren Sie den Staubbehälter, wenn der Schmutz die Markierung MAX erreicht.

1. Ziehen Sie den Netzstecker aus der Steckdose.

2. Drücken Sie die Taste (10), um den Staubbehälter zu entriegeln. Entnehmen Sie den Staubbehälter.

3. Halten Sie den Staubbehälter über einen Mülleimer. Entleeren Sie den Inhalt des Staubbehälters. Drücken Sie dazu die Taste am Staubbehälter, um die Bodenplatte zu öffnen.

4. Schließen Sie die Bodenplatte wieder.

5. Befestigen Sie den Staubbehälter am Gerät. Er muss hörbar einrasten.

Filter

Ihr Gerät verfügt über 4 Filter. Das herkömmliche Staubbeutel-system wurde ersetzt durch einen transparenten Staubbehälter. In ihm werden grober Schmutz und kleinste Schwebepartikel durch die hohe Strömungsgeschwindigkeit aus der „Saugluft“ gewirbelt.

Der Erwerb von Staubbeuteln entfällt.

HEPA-Filter

Der Filtereinsatz sollte 2-mal im Jahr gereinigt werden.

ACHTUNG:

• Waschen Sie die Filter niemals in der Waschmaschine.
• Verwenden Sie keinen Haartrockner zum Trocknen.
• Nehmen Sie das Gerät nur wieder in Betrieb, wenn die Filter korrekt montiert sind.

Um den Filtereinsatz herauszunehmen, zu reinigen und wieder einzusetzen gehen Sie wie folgt vor:

1. Entleeren Sie den Staubbehälter wie zuvor beschrieben.
2. Lösen Sie den Deckel des Staubbehälters. Drehen Sie dazu die Markierung ↓ am Deckel auf das Symbol 🔒. Ziehen Sie den Filtereinsatz aus dem Staubbehälter.
3. Lösen Sie den Filtereinsatz vom Deckel. Drehen Sie dazu den Filtereinsatz in Richtung OPEN.

4. Ziehen Sie den Nylon-Filter vom HEPA-Filter ab.

5. Sie können die Filter ausbürsten. Bei stärkeren Verschmutzungen reinigen Sie die Filter unter fließendem Wasser.

6. Lassen Sie die Filter an der Luft vollständig trocknen, bevor Sie sie wieder einsetzen!

1. Den Staubbehälter können Sie mit einem feuchten Tuch auswischen. Trocknen Sie ihn danach ab.
2. Sind die Filter vollständig trocken, setzen Sie den Nylonfilter wieder über den HEPA-Filter.
3. Setzen Sie den Filtereinsatz zurück in den Deckel des Staubbehälters. Beachten Sie die Aussparungen im Deckel. Drehen Sie den Filtereinsatz in Richtung CLOSE.
4. Setzen Sie den Deckel mit dem Filtereinsatz wieder in den Staubbehälter. Drehen Sie den Deckel zu. Die Markierung ↓ muss über dem Symbol 📄tehen.
5. Setzen Sie den Staubbehälter zurück in das Gerät.

Motorschutzfilter (Einlassfilter)

Den Einlassfilter finden Sie im Staubbehälterraum. Der Filter sitzt senkrecht im hinteren Teil des Staubgehäuses. Entfernen Sie nicht die Gummidichtung! Ziehen Sie den Filter (schwarzer Schaumstoff) nach vorn heraus. Reinigen Sie den Motorschutzfilter nach ca. jeder 10. Staubbehälterentleerung.

Bei Bedarf können Sie den Filter in warmem Wasser, ohne Zusätze reinigen. Setzen Sie diesen nur vollständig getrocknet wieder ein.

Auslassfilter (7)

Des Weiteren verfügt Ihr Gerät über einen Auslassfilter. Er befindet sich auf der Rückseite des Gerätes unter der Parkhilfe.

Um eine einwandfreie Funktion des Filters zu gewährleisten, empfehlen wir, den Filter alle 6 Monate zu reinigen.

1. Drücken Sie den Hebel nach links und nehmen Sie das Lüftungsgitter ab.
2. Entnehmen Sie den Filtereinsatz und reinigen Sie diesen, wie oben beschrieben.
3. Setzen Sie den Filter im vollständig getrockneten Zustand wieder in das Lüftungsgitter ein.
4. Setzen Sie das Lüftungsgitter zurück an das Gerät. Beachten Sie die Führungsnasen. Das Lüftungsgitter muss hörbar einrasten.

Ersatz HEPA-Filter und Auslassfilter

können Sie über unser Internet-Serviceportal

www.sli24.de

unter „Ersatzteile & Zubehör“ bestellen.

Reinigung

WARNUNG:

• Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steck-dose.
• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

Das Gehäuse reinigen Sie mit einem weichen, trockenen Tuch ohne Zusatzmittel.

Aufbewahrung

• Lassen Sie das Gerät vollständig abkühlen.

• Rollen Sie das Kabel komplett ein.

• Hängen Sie den Haken der Bodendüse in die Parkhilfe auf der Rückseite des Gerätes ein.

• Wenn Sie das Gerät senkrecht stellen: Hängen Sie den Haken der Zubehörhalterung (am Saugrohr) in die Parkhilfe auf der Unterseite des Gerätes ein.

Störungsbehebung

- Gerät ist ohne Funktion.

Abhilfe:

Überprüfen Sie den Netzanschluss.

Überprüfen Sie die Stellung des Schalters.

- Gerät saugt nicht.

Mögliche Ursache:

Der Staubbehälter ist voll.

Abhilfe:

Entleeren Sie den Staubbehälter.

oder

Mögliche Ursache:

Die Filter sind verschmutzt.

Abhilfe:

Reinigen Sie die Bauteile.

oder

Mögliche Ursache:

Im Saugschlauch oder der Düse befindet sich ein Fremdkörper.

Abhilfe:

Kontrollieren Sie das Zubehör auf Fremdkörper.

Technische Daten

Modell: BS 1294

Spannungsversorgung:......220 - 240 V\~, 50 / 60 Hz

Schutzklasse:......II

Nettogewicht: ca. 4,70 kg

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Technische Daten für Haushalts-Staubsauger Delegierte Verordnung (EU) Nr. 665 / 2013

Marke Clatronic
Modell BS 1294
Energieeffizienzklasse ^1)		A
Verbrauchsdaten
Jährlicher Energieverbrauch ^2)	kWh / Jahr	26,7
Reinigungsklasse
Teppichreinigungsklasse E
Hartbodenreinigungsklasse B
Staubemissionsklasse C
Schallleistungspegel dB(A) re	1pW 76,0
Nennleistungsaufnahme W 7	00

1) A (höchste Effizienz) bis G (geringste Effizienz).
2) Indikativer jährlicher Energieverbrauch (kWh pro Jahr), basierend auf 50 Reinigungsvorgängen. Der tatsächliche jährliche Energieverbrauch hängt davon ab, wie von dem Gerät Gebrauch gemacht wird.

Hinweis

Die genannten Werte wurden mit der umschaltbaren Bodendüse ermittelt.

Die Geräte entsprechen den harmonisierten europäischen Normen sowie den Richtlinien in der jeweils bei Lieferung aktuellen Fassung:

• Niederspannungsrichtlinie 2014 / 35 / EU
- Richtlinie zur Elektromagnetische Verträglichkeit 2014 / 30 / EU
• RoHS-Richtlinie 2011 / 65 / EU
- Ökodesign Richtlinie 2009 / 125 / EG
- Umweltgerechte Gestaltung von Staubsaugern delegierte Verordnung (EU) Nr. 666 / 2013

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.
   Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.
   Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertrags- händler sowie die Übersendung einer Kopie des Kaufbe- legs und dieses Garantiescheins an uns.
   Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
3. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.

4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

5. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

Garantieabwicklung

24 Stunden am Tag, 7 Tage in der Woche

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfügung.

www.sli24.de

Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten wenige Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung Ihrer Reklamation.

Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen.

Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

So einfach kann Service sein!

1. Anmelden

2. Einpacken

3. Ab zur Post damit

Fertig, so einfach geht es!

Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosen Garantieleistungen erbringen können.

Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen
• Downloadbereich für Firmwareupdates
  • FAQ's, die Ihnen Problemlösungen anbieten
• Kontaktformular
• Zugang zu unseren Zubehör- und Ersatzteile-Webshops

Auch nach der Garantie sind wir für Sie da! – Kostengünstige Reparaturen zum Festpreis!

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Unfreie Lieferungen werden von uns nicht angenommen. Es entstehen Ihnen damit erhebliche Kosten.

Stand 06 2012

Entsorgung

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

Gebruiksaanwjzing

Beschermingsklasse:......II

Nettogewicht:....ong. 4,70 kg
