MANUALE UTENTE BS 1294 CLATRONIC

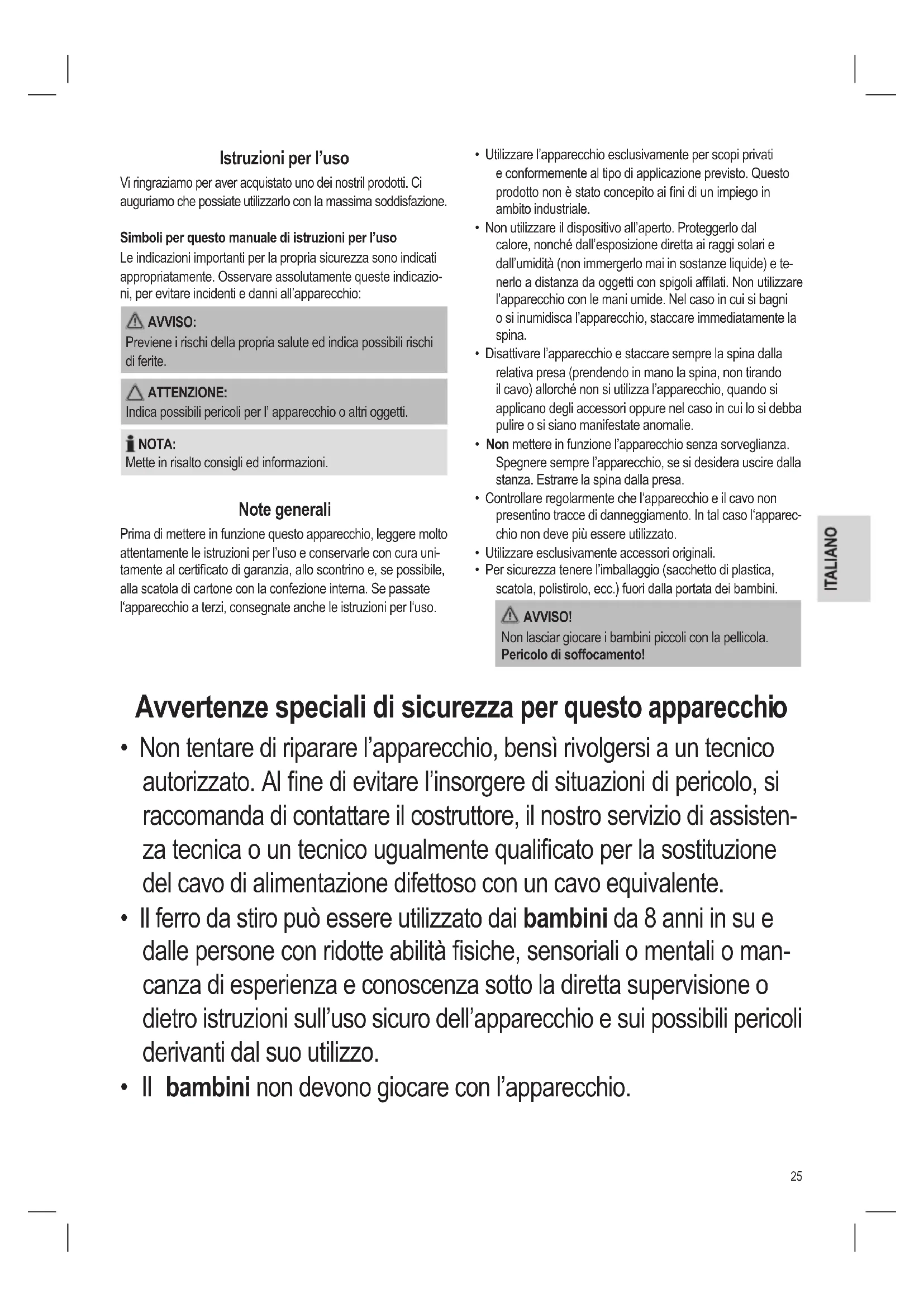

• Utilizzare l’apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai ni di un impiego in ambito industriale.

• Non utilizzare il dispositivo all’aperto. Proteggerlo dal calore, nonché dall’esposizione diretta ai raggi solari e dall’umidità (non immergerlo mai in sostanze liquide) e te- nerlo a distanza da oggetti con spigoli aflati. Non utilizzare l’apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l’apparecchio, staccare immediatamente la spina.

• Disattivare l’apparecchio e staccare sempre la spina dalla relativa presa (prendendo in mano la spina, non tirando il cavo) allorché non si utilizza l’apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifestate anomalie.

• Non mettere in funzione l’apparecchio senza sorveglianza. Spegnere sempre l’apparecchio, se si desidera uscire dalla stanza. Estrarre la spina dalla presa.

• Controllare regolarmente che l‘apparecchio e il cavo non presentino tracce di danneggiamento. In tal caso l‘apparec- chio non deve più essere utilizzato.

• Utilizzare esclusivamente accessori originali.

• Per sicurezza tenere l’imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori dalla portata dei bambini. AVVISO! Non lasciar giocare i bambini piccoli con la pellicola. Pericolo di soffocamento! Istruzioni per l’uso Vi ringraziamo per aver acquistato uno dei nostril prodotti. Ci auguriamo che possiate utilizzarlo con la massima soddisfazione. Simboli per questo manuale di istruzioni per l’uso Le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare assolutamente queste indicazio- ni, per evitare incidenti e danni all’apparecchio: AVVISO: Previene i rischi della propria salute ed indica possibili rischi di ferite. ATTENZIONE: Indica possibili pericoli per l’ apparecchio o altri oggetti. NOTA: Mette in risalto consigli ed informazioni. Note generali Prima di mettere in funzione questo apparecchio, leggere molto attentamente le istruzioni per l’uso e conservarle con cura uni- tamente al certicato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l‘apparecchio a terzi, consegnate anche le istruzioni per l‘uso. Avvertenze speciali di sicurezza per questo apparecchi

• Non tentare di riparare l’apparecchio, bensì rivolgersi a un tecnico autorizzato. Al ne di evitare l’insorgere di situazioni di pericolo, si raccomanda di contattare il costruttore, il nostro servizio di assisten- za tecnica o un tecnico ugualmente qualicato per la sostituzione del cavo di alimentazione difettoso con un cavo equivalente.

• Il ferro da stiro può essere utilizzato dai bambini da 8 anni in su e dalle persone con ridotte abilità siche, sensoriali o mentali o man- canza di esperienza e conoscenza sotto la diretta supervisione o dietro istruzioni sull’uso sicuro dell’apparecchio e sui possibili pericoli derivanti dal suo utilizzo.

• Il bambini non devono giocare con l’apparecchio.26

• Pulizia e manutenzione non devono essere eseguiti da bambini senza supervisione.

• Non utilizzare l’apparecchio per aspirare sostanze liquide o umide.

• Non utilizzare l’apparecchio per aspirare ceneri ancora calde oppure oggetti aflati o acuminati.

• Non usare l’apparecchio in locali umidi.

• Non utilizzare mai l’apparecchio senza ltro. Dopo aver usato l’aspi- rapolvere, accertarsi sempre che il ltro sia installato correttamente nella posizione corrispondente.

• Durante l’utilizzo dell’apparecchio, tenere la bocchetta dell’aspirato- re lontana da capelli, abiti e da altre parti del corpo.

• Tenere l’aspiratore lontano dalle fonti di calore quali i radiatori, il forno, ecc.! Elementi di comando 1 Flessibile aspirazione 2 Tasto del sistema avvolgicavo 3 Impugnatura 4 Controllo della potenza di aspirazione 5 Fermo di posizionamento 6 Interruttore on/off 7 Uscita ltro 8 Collegamento essibile 9 Collettore della polvere con ltro HEPA 10 Tasto di apertura del collettore della polvere 11 Leva estensione/ritrazione spazzole 12 Bocchetta per pavimenti 13 Tubo di aspirazione telescopico 14 Porta-accessori 15 Comando aria Accessori non mostrati: Bocchetta a spazzola e per giunti Bocchetta tappezzeria Messa in funzione

• Inserire l’estremità di collegamento del tubo di aspirazione nella manichetta di collegamento del dispositivo. Per fare questo, premere entrambi i pulsanti sulla testa di connes- sione contemporaneamente.

• Per scollegare il tubo, premere entrambi i pulsanti sulla testa di connessione ed estrarre il tubo.

• Eventualmente inlare il tubo di aspirazione nell’impugna- tura.

• Puoi usare l’interruttore a scorrimento sul tubo di aspirazio- ne telescopico per regolare la lunghezza individualmente.

• Montare la bocchetta pavimenti o un altro accessorio. Bocchetta accessori NOTA: Inserire la bocchetta accessori nel porta accessori (14) sul tubo di aspirazione telescopico. In questo modo, gli accessori saranno sempre pronti all’uso. Ugello pavimento (12) L’ugello pavimento è dotato di rulli per una guida semplice. È possibile pulire superci lisce e tappeti con l’ugello pavimen- to.

• Regolare le spazzole verso l’esterno o l’interno con la leva (11). L’utilizzo migliore dell’apparecchio dipende dalla struttura della moquette. Si raccomanda quanto segue:

Utilizzare senza spazzole: Per moquette a pelo lungo

Utilizzo con spazzole: Per pavimenti lisci e tappeti a pelo tto27 Bocchello per fughe, spazzola e giunto Per la pulizia di imbottiti, tende, angoli, fessure eccetera. NOTA Bocchetta “2 in 1”: Utilizzandola nella sua forma chiusa, questa bocchetta può essere impiegata come bocchetta per giunti. Nel caso in cui si desideri invece utilizzare la bocchetta a spazzola, è neces- sario tirare la spazzola nella direzione indicata dalla freccia, nché essa non si innesti meccanicamente in posizione. Bocchetta tappezzeria Pulire la tappezzeria (ad esempio sulle sedie) utilizzando l’apposita bocchetta. Per staccare gli attacchi ugello dal tubo di aspirazione, staccarli girandoli leggermente. Utilizzo dell’apparecchio

1. Srotolare il cavo nella lunghezza necessaria.

• Si raccomanda di estrarre il cavo soltanto no al contrassegno in colore giallo.

• Non tirare mai, in nessun caso, il cavo sino al con- trassegno rosso, in quanto il dispositivo avvolgicavo potrebbe danneggiarsi. NOTA: Se la tacca rossa è visibile, tirare nuovamente il cavo no alla tacca gialla servendosi del tasto avvolgicavo.

2. Inserire la spina in una presa con contatto di terra regolar-

4. A seconda del pavimento regolare il tasto “Moquette/Pavi-

5. Utilizzare quindi l’apparecchio operando in modo da usare

una velocità sempre costante. Non è necessario esercitare pressione sull’apparecchio. NOTA: Prestare attenzione al raggio d’azione consentito, il quale dipende dalla lunghezza del cavo! Grata di ventilazione (15) Aprire la grata di aerazione sull’impugnatura del essibile per la regolazione dell’aria o per staccare pezzi che aderiscono alla bocchetta. Spegnere e avvolgere il cavo

1. Spegnere l’aspirapolvere premendo il tasto On/Off ed

estrarre la spina dalla presa.

2. Tenere la spina in mano.

3. Premere il pulsante relativo al dispositivo avvolgicavo e

accompagnare il cavo con la mano. Si consiglia di tenere il cavo, in modo da impedire movimenti violenti e disordinati del medesimo. Manutenzione Svuotamento del collettore della polvere Svuotare il collettore quando il livello della polvere aspirata raggiunge il segno MAX.

1. Staccare la spina dalla presa di corrente.

2. Premere il pulsante (10)

per aprire il collettore della polvere. Rimuovere il collettore.

3. Svuotare il collettore della

polvere in una pattumiera. Per fare ciò, premere il pulsante sul collettore per aprire la piastra di base.

4. Quindi richiudere la pistra di base.

5. Fissare il collettore della polvere all’apparecchio. Si

aggancia con un clic. Filtri L’apparecchio dispone di 4 ltri. Il comune sistema a sacchetto è stato sostituito da un collettore della polvere trasparente. La superiore velocità di usso del collettore consente di separare dall’aria aspirata sia lo sporco pesante che le particelle più piccole. Non è quindi necessario acquistare sacchetti. Filtro HEPA Pulire il ltro due volte l’anno. ATTENZIONE:

• Non lavare mai il ltro in lavatrice.

• Non usare un asciugacapelli per asciugarlo.

• Usare l’apparecchio solo dopo la corretta installazione dei ltri. Procedere come segue per rimuovere, pulire e reinstallare il ltro:

1. Svuotare il collettore della polvere come illustrato in prece-

2. Rimuovere il coperchio del collettore della polvere. Per

farlo, girare il segno ↓ sul coperchio verso il simbolo

Estrarre il ltro dal collettore.

3. Rimuovere il ltro dal coperchio ruotando il ltro verso il

5. Usare una spazzola per

pulire I ltri. In caso di sporco pesante pulirli sotto l’acqua corrente.

6. Far asciugare completa-

mente i ltri all’aria prima di rimontarli!

7. Pulire il collettore della polvere con un panno umido e poi

8. Quando I ltri sono comple-

tamente asciutti, ricollegare il ltro di nylon al ltro HEPA.

9. Reinserire il ltro nel

coperchio del collettore della polvere utilizzando le tacche sul coperchio. Ruo- tare il ltro verso il simbolo CLOSE.

10. Rimontare il coperchio completo del ltro nel collettore della

polvere. Chiudere il coperchio allineando il segno ↓ con il simbolo .

11. Inserire il collettore della polvere nell’apparecchio.

Filtro protezione motore (ltro di aspirazione) Il ltro di aspirazione è situato nel contenitore raccoglipolvere. Il ltro è posizionato verticalmente nella parte posteriore del contenitore della polvere. Non rimuovere la guarnizione in gomma! Estrarre il ltro (la gommapiuma nera) verso la parte anteriore. Pulire la protezione del motore ogni. 10 svuotamenti del contenitore. Se necessario, è possibile puli- re il ltro usando acqua tiepida senza aggiunte. Reinserire il ltro solo quando è completa- mente asciutto. Filtro di scarico (7) L’apparecchio dispone inoltre di un ltro di scarico.È posiziona- to sul retro del dispositivo sotto il fermo. Si raccomanda di pulire il ltro ogni 6 mesi per assicurare il corretto funzionamento.

1. Spingere la leva verso sini-

stra e rimuovere la griglia di ventilazione.

2. Rimuovere l’inserto ltro

e pulirlo come descritto sopra.

3. Reinserire il ltro completamente asciutto nella griglia di

4. Reinserire la griglia di ventilazione sull’apparecchio. Osser-

va le alette guida. La griglia di ventilazione deve ingranare udibilmente. Pulizia AVVISO:

• Togliere la spina dalla presa prima di pulire.

• In nessun caso immergere l‘apparecchio in acqua per la pulizia. Ne potrebbe conseguire un corto circuito o incendio. ATTENZIONE:

• Non usare pagliette o altri oggetti abrasivi.

• Per la pulizia non usare detersivi forti o abrasivi. Pulire l’esterno con una pezza morbida e asciutta senza l’aggiunta d’alcuna sostanza. Conservazione

• Lasciate raffreddare completamente l’apparecchio.

• Riavvolgere completamente il cavo.

• Appendere il gancio che si trova sulla spazzola per pavimenti nel dispositivo di stazionamento nella parte posteriore dell‘ apparecchio.

• Quando si posiziona l’apparecchio in posizione verticale: appendere il gancio del porta-accessori (sul tubo di aspi- razione) nel sistema ausiliario situato nella parte inferiore dell’apparecchio.29 Rimozione guasti

• L’apparecchio è senza funzione. Rimedio: Esaminare il collegamento rete. Esaminare la posizione dell’interruttore.

• L’apparecchio non aspira. Possibile causa: Il collettore della polvere è pieno. Rimedio: Svuotare il collettore della polvere. Oppure Possibile causa: I ltri sono sporchi. Rimedio: Pulire gli elementi. Oppure Possibile causa: Nel essibile o nell’ugello si trova un oggetto. Rimedio: Controllare gli accesori in caso di otturazioni dovute ad oggetti. Dati tecnici Modello: ....................................................................... BS 1294 Alimentazione rete: .............................. 220 - 240 V~, 50 / 60 Hz Classe di protezione: .............................................................. Peso netto: ...............................................................ca. 4,70 kg Si riserva il diritto di apportare modiche tecniche e di design nel corso dello sviluppo del prodotto. Dati tecnici per pulitori ad aspirazione REGOLAMENTO DELEGATA DALLA COMMISSIONE (UE) Nr. 665 / 2013 Marchio commerciale Clatronic Modello BS 1294 Classe di efcienza energetic

Consume di energia Consumo annuo di energia

kWh / anno 26,7 Classe di prestazione di energia Classe di prestazione di pulizia tappeti

Classe I prestazione di puliziat pavimenti duri

Classe di re-emissione polvere

Livello di potenza sonora dB(A) re1pW 76,0 Potenza in ingresso W 700

1) Da A (efcienza massima) a G (efcienza minima).

2) Consumo energetico annuo indicativo (kWh per anno), in

base a 50 attività di pulizia. Il consumo di energia annuo reale dipenderà da come è utilizzato il dispositivo. Nota I valori indicati sono stati determinati con la bocchetta per pavimenti intercambiabile. Il dispositivo soddisfa gli standard e le direttive europei nella versione corrente alla consegna:

• Direttiva sulla bassa tensione (LVD) 2014 / 35 / CE

• Direttiva sulla compatibilità elettromagnetica (EMC) 2014 / 30 / CE

• Direttiva RoHS 2011 / 65 / UE

• Direttiva Ecodesign (ErP) 2009 / 125 / CE

• Requisiti di Ecodesign per pulitori ad aspirazione REGOLAMENTO DELLA COMMISSIONE (UE) Nr. 666 / 2013 Smaltimento Signicato del simbolo “Eliminazione” Salvaguardare l’ambiente, gli elettrodomestici non vanno eliminati come riuti domestici. Per l’eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso. Si contribuisce così ad evitare un effetto potenziale sull’ambien- te e sulla salute, dovuto magari ad una eliminazione sbagliata. Questo signica un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati. Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle amministrazioni dei comuni.30
