HASZNÁLATI ÚTMUTATÓ CB 430 BOMANN

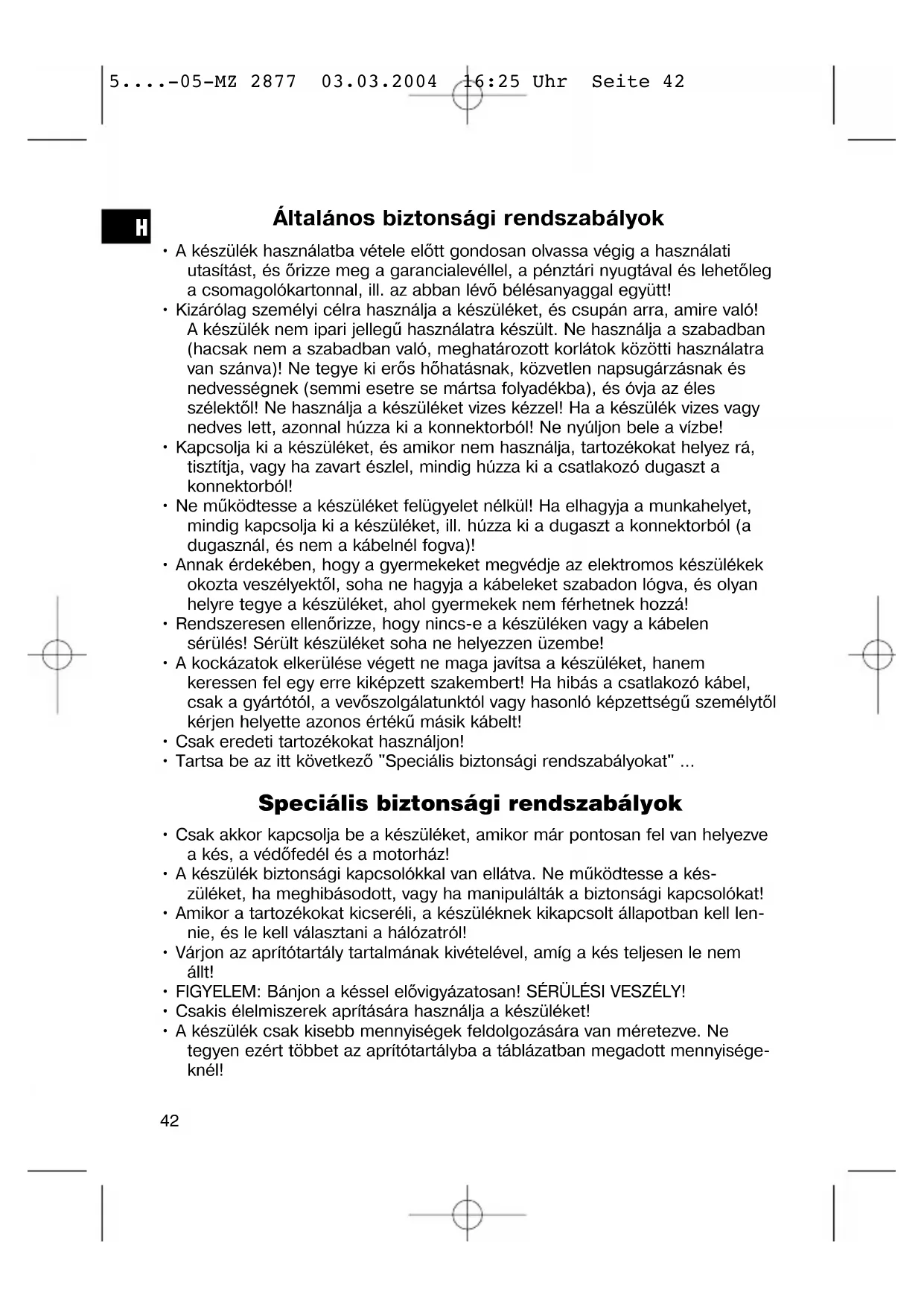

Általános biztonsági rendszabályok

• A készülék használatba vétele előtt gondosan olvassa végig a használati utasítást, és őrizze meg a garancialevélllel, a pénztári nyugtával és lehetőleg a csomagolókartonnal, ill. az abban lévő bélésanyaggal együtt!
• Kizárólag személyi célra használja a készüléket, és csupán arra, amire való! A készülék nem ipari jellegű használatra készült. Ne használja a szabadban (hacsak nem a szabadban való, meghatározott korlátok közötti használatra van szánva)! Ne tegye ki erős hőhatásnak, közvetlen napsugárzásnak és nedvességnek (semmi esetre se mártsa folyadékba), és óvja az éles szélektő! Ne használja a készüléket vizes kézzel! Ha a készülék vizes vagy nedves lett, azonnal húzza ki a konnektorból! Ne nyúljon bele a vízbe!
• Kapcsolja ki a készüléket, és amikor nem használja, tartozékokat helyez rá, tisztítja, vagy ha zavart észlel, mindig húzza ki a csatlakozó dugaszt a konnektorból!
• Ne működtesse a készüléket felügyelet nélkül! Ha elhagyja a munkahelyet, mindig kapcsolja ki a készüléket, ill. húzza ki a dugaszt a konnektorból (a dugasznál, és nem a kábelnél fogva)!
• Annak érdekében, hogy a gyermekeket megvédje az elektromos készülékek okozta veszélyektől, soha ne hagyja a kábeleket szabadon lógva, és olyan helyre tegye a készüléket, ahol gyermekek nem férhetnek hozzá!
• Rendszeresen ellenőrizze, hogy nincs-e a készüléken vagy a kábelen sérülés! Sérült készüléket soha ne helyezzen üzembe!
• A kockázatok elkerülése végett ne maga javítsa a készüléket, hanem keressen fel egy erre kiképzett szakembert! Ha hibás a csatlakozó kábel, csak a gyártótól, a vevőszolgálatunktól vagy hasonló képzettségű személytől kérjen helyette azonos értékű másik kábelt!
• Csak eredeti tartozékokat használjon!
• Tartsa be az itt következő "Speciális biztonsági rendszabályokat" ...

Speciális biztonsági rendszabályok

• Csak akkor kapcsolja be a készüléket, amikor már pontosan fel van helyezve a kés, a védőfedél és a motorház!
• A készülék biztonsági kapcsolókkal van ellátva. Ne működtesse a készüléket, ha meghibásodott, vagy ha manipulálták a biztonsági kapcsolókat!
• Amikor a tartozékokat kicseréli, a készüléknek kikapcsolt állapotban kell lennie, és le kell választani a hálózatról!
• Várjon az aprítótartály tartalmának kivételével, amíg a kés teljesen le nem állt!
• FIGYELEM: Bánjon a késsel elővigyázatosan! SÉRÜLÉSI VESZÉLY!
• Csakis élelmiszerek aprítására használja a készüléket!
• A készülék csak kisebb mennyiségek feldolgozására van méretezve. Ne tegyen ezért többet az aprítótartályba a táblázatban megadott mennyiségeknél!

- Ne tegyen az aprítótartályba jégkockát és kemény élelmiszert, pl. szerecsendiót vagy nagy tömbcsokoládé-darabokat! Ezzel tönkreteheti a kést.

Üzembe helyezés

Az első használatba vétel előtt célszerű az átlátszó aprítótartályt, a védőfedelet és a kést elmosogatni. FIGYELEM: Bánjon a késsel elővigyázatosan! SÉRÜLÉSI VESZÉLY!

1. Állítsa az aprítótartályt sík és sima munkafelületre.
2. Elövigyázatosan húzza rá a szerszámokat, az emulgeáló korongot vagy a kést (élével lefelé) az átlátszó tartályban lévő fémtengelyre!
3. Tegye bele a kívánt élelmiszert a tartályba! Ne töltse túl a tartályt, ellenkező esetben ugyanis a készülék nem tudja felaprítani a belerakott anyagot (mennyiségi adatokat lásd a táblázatban).
4. Tegye fel az átlátszó védőfedőt az átlátszó tartályra, és kattintsa be a fedelet a tartályba! Megkönnyíti a felhelyezést, ha a védőfedelet egyidejűleg forgatja is.
5. Helyezze fel a motorházat! Dugja a hálózati csatlakozó dugót előírásszerűen szerelt, 230 V, 50 Hz-es földelt konnektorba!
6. A készülék meghajtómotorja biztonsági kapcsolóval van felszerelve. Csak akkor indítható, ha a szerszámtengely belekapaszkodik a meghajtásba. Ha nem indítható be a készülék, ellenőrizze, hogy pontosan illeszkedik-e a motorház és a szerszámtengely!
7. Nyomja meg felülröl kézzel a motorházat! A készülék bekapcsol. Pulzáló üzemmódot úgy érhet el, hogy váltakozva megnyomja és elengedi a motorházat. Egyfolytában legfeljebb 3 percig használja a készüléket! Újabb használat előtt hagyja 2 percig lehűlni!
8. Az aprítási folyamat befejeződése után vegye le a kezét a motorházról! Húzza ki a készüléket a konnektorból!
9. Vegye le a motorházat az átlátszó tartályról!
10. Húzza le a védőborítást, és óvatosan vegye le a szerszámot! FIGYELEM: Bánjon a késsel elővigyázatosan! SÉRÜLÉSI VESZÉLY!
11. Most már kiveheti az átlátszó tartály tartalmát.

Táblázat

Étel	Előkészítés	Maximális	Maximálismenny. idő	Szerszám
Főtt tojás	héja nélkül, negyedelve 300 g (negyedek) 10 Sek. Kés
Zöldségek	150 g 30 Sek. Kés
Dió/mogyoró	héja nélkül! 200 g 15 Sek. Kés
Mandula	héja nélkül! 200 g 15 Sek. Kés
Fokhagyma	hámozva 200 g 30-50 Sek. Kés
Vöröshagyma	2 cm-es darabokban	250 g 15-20 Sek. Kés
Petrezselyem	mosva, szára nélkül 60 g	10 Sek. Kés
Kenyér (morzsa)	2 cm-es darabokban	40 g	15-20 Sek.	Kés
Hús	2 cm-es darabokban	250-400 g	15-20 Sek.	Kés
Parmezán	1 cm-es darabokban	100 g 15-20 Sek. Kés
Tejszín		200 ml	10-30 Sek.	Emulgeáló korong

Természetesen itt fel nem sorolt élelmiszereket is lehet aprítani. Annak megállapítására, hogy legfeljebb mennyi időre van szükség valamilyen itt nem szereplő élelmiszer felaprításához, hasonlítsa össze a keménységi fokukat. Az alma pl. körülbelül olyan kemény, mint a hagymafej. Támaszkodjék tehát ebben az esetben a vöröshagymánál szereplő adatra!

Tisztítás és tárolás

• Ügyeljen rá, hogy a hálózati csatlakozó dugó használat után és minden tisz-títás előtt ki legyen húzva a konnektorból!
• A motorházat száraz kendővel törölje le, adalékanyagot ne használjon!
• Az átlátszó tartály, a védőborítás és a szerszámok egyszerű mosogatással tisztíthatók. FIGYELEM: A motorblokkot ne mártsa vízbe! Adalékanyagként használhatja a kereskedelemben kapható mosogatószereket. FIGYELEM: Bánjon a késsel elővigyázatosan! SÉRÜLÉSI VESZÉLY!
  • Tisztítás után töröljön minden alkatrészt gondosan szárazra!
• Tároláshoz csévélje fel a kábelt, dugja az egyes részeket egymásba, és tegye fel ismét a motorházat!

Ezt a készüléket az Európa Tanács minden vonatkozó aktuális irányelve szerint (pl. elektromágnesesség-elviselő képesség vagy kisfeszültség-elviselő képesség) ellenőriztük, és a legújabb biztonságtechnikai előírások szerint készült.

Megjegyezzük az esetleges müszaki változásokat!

Garancia

Az általunk forgalmazott készülékre a vétel időpontjától (pénztári nyugta) számított 24 havi garanciát vállalunk.

A garanciális időn belül saját mérlegelésünk szerint javítással vagy cserével díjtalanul megszüntetjük a készülék vagy a tartozék *) olyan hiányosságait, amelyek anyaghibára vagy gyártási hibára vezethetők vissza. A garanciális szolgáltatások sem a garanciális idő meghosszabbítását nem eredményezik, sem nem alapoznak meg újabb garanciára való igényt!

A garancia igazolására a pénztári nyugta szolgál. E nélkül az igazolás nélkül sem díjmentes csere, sem díjtalan javítás nem végezhető.

Garanciális esetben szíveskedjék az alapkészüléket eredeti csomagolásában a pénztári nyugtával együtt átadni a kereskedőjének!

*) A tartozékok a jogszabályban előírt szavatossági kötelezettség (6 hónap) hatálya alá tartoznak, és nem vezetnek az egész készülék díjtalan cseréjére. Ilyen esetben ne a készüléket küldje be, ill. rendelje meg, hanem vevőszolgálatunkkal egyeztetve csak a hibás tartozékot! Az üvegtörés okozta hibák mindig térítéskötelesek!

Sem az elhasználódó tartozékokban, ill. kopó alkatrészekben (pl. szénkefe, dagasztóhorog, hajtószíj, póttávvezérlő, pótfogkefe, fűrészlap stb.) bekövetkező hibák, sem a tisztítás, karbantartás vagy a kopó alkatrészek cseréje nem esik a garancia hatálya alá, következésképp térítésköteles.

Illetéktelen beavatkozás a garancia megszűnését eredményezi.

A garanciális idő után

A garanciális idő eltelte után a megfelelő szakkereskedésben vagy javítószolgálatnál végeztethet térítésköteles javításokat.
