Tipo de produto	Mesa de mixagem de áudio
Marca	Bomann
Modelo	CB 430
Número de canais	4 canais estéreo
Entradas de microfone	4 entradas XLR com pré-amplificador
Entradas de linha	4 entradas P10 (6,35 mm)
Saídas principais	2 saídas XLR (Main Out) + 2 saídas RCA
Saída de fone de ouvido	1 saída P10 (6,35 mm)
Equalização	3 bandas por canal (Grave, Médio, Agudo)
Efeitos integrados	Reverberação digital, Eco, Delay
Alimentação	230 V ~ 50 Hz, 30 W
Dimensões (L x P x A)	35 x 25 x 8 cm
Peso	2,5 kg
Material do gabinete	Plástico ABS resistente
Resposta de frequência	20 Hz - 20 kHz
Relação sinal/ruído	≥ 80 dB
Distorção harmônica total	< 0,1 %
Entrada de alimentação fantasma	Sim, 48 V comutável
Limpeza	Limpar com um pano seco e macio
Garantia	24 meses

Perguntas frequentes - CB 430 BOMANN

Como conectar um microfone à mesa de mixagem CB 430?

Use uma entrada de microfone XLR (canais 1 a 4). Conecte seu microfone, ative a alimentação fantasma 48V se necessário através do interruptor, e ajuste o ganho.

Como conectar caixas de som ativas?

Conecte as saídas Main Out (XLR ou RCA) às entradas de suas caixas de som. Use cabos balanceados para reduzir ruídos.

Posso usar a mesa de mixagem com um computador?

Sim, através das saídas RCA ou de uma saída de fone de ouvido. Para gravação, use uma interface de áudio externa com saída de linha.

Como ajustar a equalização em um canal?

Cada canal possui três potenciômetros: Grave (Bass), Médio (Mid) e Agudo (Treble). Gire-os para ajustar o som de acordo com suas preferências.

O que fazer se não houver som na saída?

Verifique as conexões, se os canais não estão no mudo, se o volume master está suficiente, e se a alimentação está conectada. Teste com um fone de ouvido.

Como limpar a mesa de mixagem?

Desconecte o aparelho. Limpe o gabinete com um pano macio e seco. Não use líquidos abrasivos ou solventes.

A mesa de mixagem possui efeitos integrados?

Sim, ela oferece efeitos digitais como Reverberação, Eco e Delay, ajustáveis através dos potenciômetros dedicados em cada canal.

Qual é a potência necessária para a CB 430?

A alimentação necessária é de 230 V ~ 50 Hz com consumo de 30 W. Use uma tomada elétrica padrão.

É possível usar a mesa sem eletricidade?

Não, ela necessita de uma fonte de alimentação elétrica. Nenhuma bateria interna está presente.

Como resolver um zumbido no sinal?

Verifique os cabos (prefira cabos balanceados), evite loops de terra, e certifique-se de que todos os aparelhos estão no mesmo circuito elétrico.

MANUAL DE UTILIZADOR CB 430 BOMANN

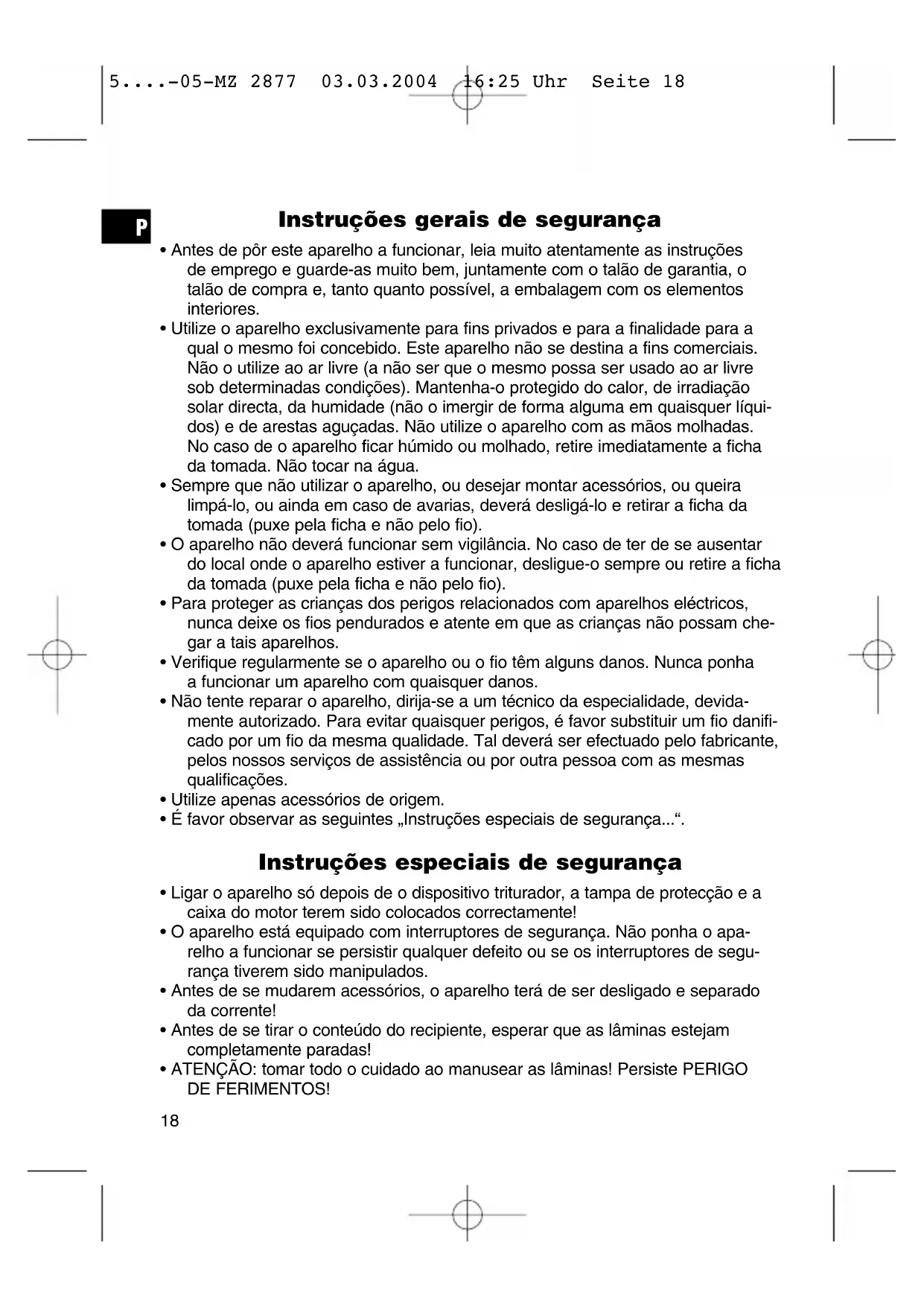

Instruções gerais de segurança

• Antes de pôr este aparelho a funcionar, leia muito atentamente as instruções de emprego e guarde-as muito bem, juntamente com o talão de garantia, o talão de compra e, tanto quanto possível, a embalagem com os elementos interiores.
• Utilize o aparelho exclusivamente para fins privados e para a finalidade para a qual o mesmo foi concebido. Este aparelho não se destina a fins comerciais. Não o utilize ao ar livre (a não ser que o mesmo possa ser usado ao ar livre sob determinadas condições). Mantenha-o protegido do calor, de irradiação solar directa, da humidade (não o inergir de forma alguma em quaisquer líquidos) e de arestas aguçadas. Não utilize o aparelho com as mãos molhadas. No caso de o aparelho ficar húmido ou molhado, retire imediatamente a ficha da tomada. Não tocar na água.
• Sempre que não utilizar o aparelho, ou desejar montar acessórios, ou queira limpá-lo, ou ainda em caso de avarias, deverá desligá-lo e retirar a ficha da tomada (puxe pela ficha e não pelo fio).
• O aparelho não deverá funcionar sem vigilância. No caso de ter de se ausentar do local onde o aparelho estiver a funcionar, desligue-o sempre ou retire a ficha da tomada (puxe pela ficha e não pelo fio).
• Para proteger as crianças dos perigos relacionados com aparelhos eléctricos, nunca deixe os fios pendurados e atente em que as crianças não possam chegar a tais aparelhos.
• Verifique regularmente se o aparelho ou o fio têm alguns danos. Nunca ponha a funcionar um aparelho com quaisquer danos.
• Não tente reparar o aparelho, dirija-se a um técnico da especialidade, devidamente autorizado. Para evitar quaisquer perigos, é favor substituir um fio danificado por um fio da mesma qualidade. Tal deverá ser efectuado pelo fabricante, pelos nossos serviços de assistência ou por outra pessoa com as mesmas qualificações.
• Utilize apenas acessórios de origem.
• É favor observar as seguintes „Instruções especiais de segurança...“.

Instruções especiais de segurança

• Ligar o aparelho só depois de o dispositivo triturador, a tampa de protecção e a caixa do motor terem sido colocados correctamente!
• O aparelho está equipado com interruptores de segurança. Não ponha o aparelho a funcionar se persistir qualquer defeito ou se os interruptores de segurança tiverem sido manipulados.
• Antes de se mudarem acessórios, o aparelho terá de ser desligado e separado da corrente!
• Antes de se tirar o conteúdo do recipiente, esperar que as lâminas estejam completamente paradas!

• ATENÇÃO: tomar todo o cuidado ao manusear as lâminas! Persiste PERIGO DE FERIMENTOS!

• Utilizar o aparelho apenas para triturar alimentos!

• O aparelho foi concebido apenas para pequenas quantidades! Por isso só deitar no recipiente, no máximo, as quantidades indicadas na tabela!
• Não deitar no recipiente alimentos duros, tais como cubos de gelo, noz moscada ou bocados grandes de chocolate em bloco! De contrário, as lâminas poderão ser destruídas!

Primeira utilização

Antes da primeira utilização, deverá lavar-se em água com detergente o recipiente transparente, a tampa de protecção e o dispositivo triturador. ATENÇÃO: tomar todo o cuidado ao manusear as lâminas! Persiste PERIGO DE FERIMENTOS!

1. Colocar o recipiente transparente sobre uma superfície plana e lisa.
2. Com todo o cuidado, coloque uma ferramenta (varinhas, etc.), o disco de emulsionar ou o instrumento cortante (com a lâmina para baixo) sobre o eixo metálico que se encontra no recipiente transparente.
3. Deitar os alimentos desejados no recipiente. Não encher este em demasia, pois de contrário os alimentos não serão triturados (observar as quantidades indicadas na tabela)!
4. Coloque a tampa de protecção transparente sobre o recipiente transparente e aperte-a bem. Para facilitar, será conveniente girar ao mesmo tempo a tampa de protecção!
5. Colocar a caixa do motor. Introduzir a ficha numa tomada com protecção de contactos de 230 voltes, 50 Hz, instalada convenientemente.
6. O accionamento do motor do aparelho está equipado com um interruptor de segurança. Só arrancará quando o eixo da ferramenta (varinhas, etc.) entrar no accionamento. Se o aparelho não funcionar, verifique se a caixa do motor e o eixo das ferramentas estão em posição correcta.
7. Carregar com a mão na parte superior da caixa do motor. O aparelho começará a funcionar. Para um funcionamento por impulsos, bastará pressionar e largar sucessivamente aquela caixa. Utilizar o aparelho, no máximo, durante 3 minutos. Antes de se tornar a usar o mesmo, deixá-lo arrefecer durante 2 minutos!
8. Depois da trituração, retirar a mão da caixa do motor. Remover a ficha da tomada.
9. Retirar a caixa do motor de cima do recipiente transparente.
10. Remova a tampa de protecção e retire a ferramenta com todo o cuidado. ATENÇÃO: tomar todo o cuidado ao manusear as lâminas! Persiste PERIGO DE FERIMENTOS!
11. Poderá remover-se agora o conteúdo do recipiente transparente.

Tabela

Alimentos	Preparação	Quantidade máxima máximo	Tempo	Ferramenta
Ovos cozidos descascados 300 g (aos quartos) 10 seg. Facaaos quartos
Ervas aromáticas 150 g 30 seg. Faca
Nozes, avelãs sem casca! 200 g 15 seg. Faca
Amêndoas sem casca! 200 g 15 seg. Faca
Alho descascado 200 g 30-50 seg. Faca
Cebolas	bocados de 2 cm	250 g 15-20 seg. Faca
Salsa	lavada, sem talos	60 g	10 seg.	Faca
Pão (pão ralado)	bocados de 2 cm	40 g	15-20 seg.	Faca
Carne bocados de 2 cm	250-400 g	15-20 seg. Faca
Queijo parmesão	bocados de 1 cm	100 g 15-20 seg. Faca
Natas		200 ml	10-30 seg.	Disco de emulsionar

Naturalmente que também se poderão triturar alimentos que não façam parte desta tabela. Para se calcular o tempo máximo necessário para a trituração dos mesmos, deverá comparar-se a sua dureza; a título de exemplo: uma maçã é comparável a uma cebola. Assim, bastará consultar os dados da tabela relativos a „cebolas„.

Limpeza e manutenção

• Antes de se limpar o aparelho, terá de se retirar a ficha da tomada!
• Limpar a caixa do motor com um pano seco, sem quaisquer aditivos.
• O recipiente transparente, a tampa de protecção e as ferramentas podem ser lavadas em água com detergente. ATENÇÃO: não inergir o bloco do motor em água. ATENÇÃO: tomar todo o cuidado ao manusear as lâminas! Persiste PERIGO DE FERIMENTOS!
• Enxugar todas as peças com um pano seco.
• Para guardar o aparelho, enrolar primeiramente o fio e montar todas as peças, inclusive a caixa do motor.

Este aparelho foi controlado nos termos das actuais directivas da CEE aplicáveis, tais como inocuidade electromagnética e directiva sobre baixa tensão, e fabricado de acordo com as mais novas prescrições da segurança técnica.

Reserva-se o direito de alterações!

Garantia

O aparelho vendido pela nossa empresa tem uma garantia de 24 meses a partir da data da compra (talão).

Durante o período de garantia, procederemos à remoção grátis - por reparação, ou, segundo a nossa decisão, por substituição - das deficiências do aparelho ou dos acessórios*) que provenham de erros de material ou de fabricação. A prestação de serviços relacionados com a garantia não prolongarão a mesma, nem iniciarão um novo prazo de garantia!

O talão de compra consistirá prova desta garantia. Sem o mesmo, não será possível proceder-se a qualquer troca ou reparação grátis.

Em caso de garantia, entregue o aparelho completo, juntamente com o talão de compra, na loja onde o mesmo foi comprado.

*) No caso de danos em quaisquer acessórios, não será efectuada automática-mente uma substituição completa do aparelho. Contacte neste caso a nossa hotline! Danos causados por quebras de peças de vidro ou de plástico terão de ser pagos pelo cliente!

Não estão incluídos na garantia quaisquer defeitos de acessórios ou de peças que se desgastem (como, por exemplo, carvões do motor, varinhas, correias do motor, telecomandos, escovas de dentes, folhas de serra, etc.), nem a limpeza, a manutenção ou a substituição de peças que se desgastem, devendo tais despesas ser reembolsadas!

A garantia terminará sempre que tenha havido intervenção alheia nos aparelhos.

Após a garantia

Após a expiração do prazo de garantia, poderão ser efectuados arranjos por pessoal especializado, ou pelos nossos serviços de reparações, contra reembolso.
