Termék típusa	Oszcilláló multifunkciós csiszoló
Márka	Fein
Modell	MultiMaster Start
Fő funkciók	Száraz csiszolás, vékony lemezek fűrészelése, kaparás
Tápellátás	Hálózati (tápkábel csatlakozóval)
Elektromos biztonság	Kettős szigetelés, 30 mA-es áram-védőkapcsoló ajánlott
Szükséges személyi védelem	Biztonsági szemüveg, hallásvédelem, pormaszk, kesztyű
Oszcillációs szög	Nem közölt
Oszcillációs sebesség	Frekvenciaválasztással állítható
Szerszámcsere	45°-os lépésenkénti elforgatással ellátott szorítókar
Súly	Nem közölt
Karbantartás	Szellőzőnyílások tisztítása száraz sűrített levegővel
Elérhető alkatrészek	Rögzítőelem, szorítócsavar, munkaszerszámok (tárcsák, pengék, csiszolólapok)
Garancia	Törvényes garancia és FEIN gyártói garancia
Szabványok	CE, EN 60745
Előírt használat	Kis felületek csiszolása, fémlemez, fa és műanyag fűrészelése
Tárolási hőmérséklet	Nem közölt

Gyakran ismételt kérdések - MultiMaster Start Fein

Hogyan cseréljem ki a munkaszerszámot a Fein MultiMaster Start készüléken?

A szerszám cseréjéhez használja a szorítókart. Fordítsa el a rögzítőelemet a használt szerszám felszabadításához, majd szerelje fel az új szerszámot a bemetszések összeillesztésével. Zárja vissza a szorítókart az ütközésig. Ügyeljen arra, hogy ne csípje be az ujjait a kar erőteljes visszacsapódásakor.

Milyen védőfelszerelést kell viselnem használat közben?

Mindig viseljen biztonsági szemüveget, hallásvédelmet (magas zajszint), a megmunkált anyagokhoz illő pormaszkot, valamint kesztyűt a keze védelmére az éles élekkel szemben.

Használhatok nem FEIN tartozékokat ehhez a szerszámhoz?

Nem, kizárólag a FEIN által ajánlott tartozékokat használja. A nem megfelelő tartozékok használata túlmelegedést, a szerszám károsodását vagy sérülésveszélyt okozhat.

Hogyan tisztítsam meg az elektromos szerszámot?

Rendszeresen tisztítsa a szellőzőnyílásokat száraz, olajmentes sűrített levegővel. Ne használjon fém tárgyakat a szigetelés károsodásának elkerülése érdekében. Vezetőképes por esetén gyakran fújja ki, és használjon áram-védőkapcsolót.

Mi a teendő, ha a tápkábel megsérül?

Ha a kábel megsérült, azt a FEIN vevőszolgálatánál elérhető speciális kábelre kell cserélni. Ne használja a szerszámot sérült kábellel az áramütés elkerülése érdekében.

Hogyan csiszoljak hatékonyan a MultiMaster Start készülékkel?

Használjon magas oszcillációs frekvenciát. Alkalmazzon enyhe és egyenletes nyomást a tárcsa teljes felületén. Ne csak a hegyével csiszoljon. Az egyenletes kopás érdekében 120°-kal elforgathatja a csiszolólapot.

Lehet fémet fűrészelni ezzel a szerszámmal?

Igen, lehet vékony fémlemezeket fűrészelni időjárás ellen védett helyen. Használjon megfelelő pengét és válasszon magas oszcillációs frekvenciát. Ügyeljen a kesztyű és szemüveg viselésére.

Mi a Fein MultiMaster Start garanciája?

A szerszámra a vásárlás országában érvényes törvényes garancia, valamint a FEIN gyártói garancia vonatkozik (lásd a mellékelt nyilatkozatot). Őrizze meg a vásárlás igazolását minden reklamáció esetére.

Hogyan tároljam a szerszámot használat után?

Távolítsa el a munkaszerszámot, zárja be a szorítókart és nyomja be a rögzítőelemet. Tárolja a szerszámot száraz és tiszta helyen, nedvességtől és portól védve.

Alkalmas a szerszám felújítási munkákra?

Igen, a MultiMaster Start ideális a felújítási munkákhoz csiszolási, fűrészelési és kaparási funkcióinak köszönhetően. Lehetővé teszi a munka elvégzését a nehezen hozzáférhető sarkokban és éleken. Minden feladathoz használja a megfelelő tartozékokat.

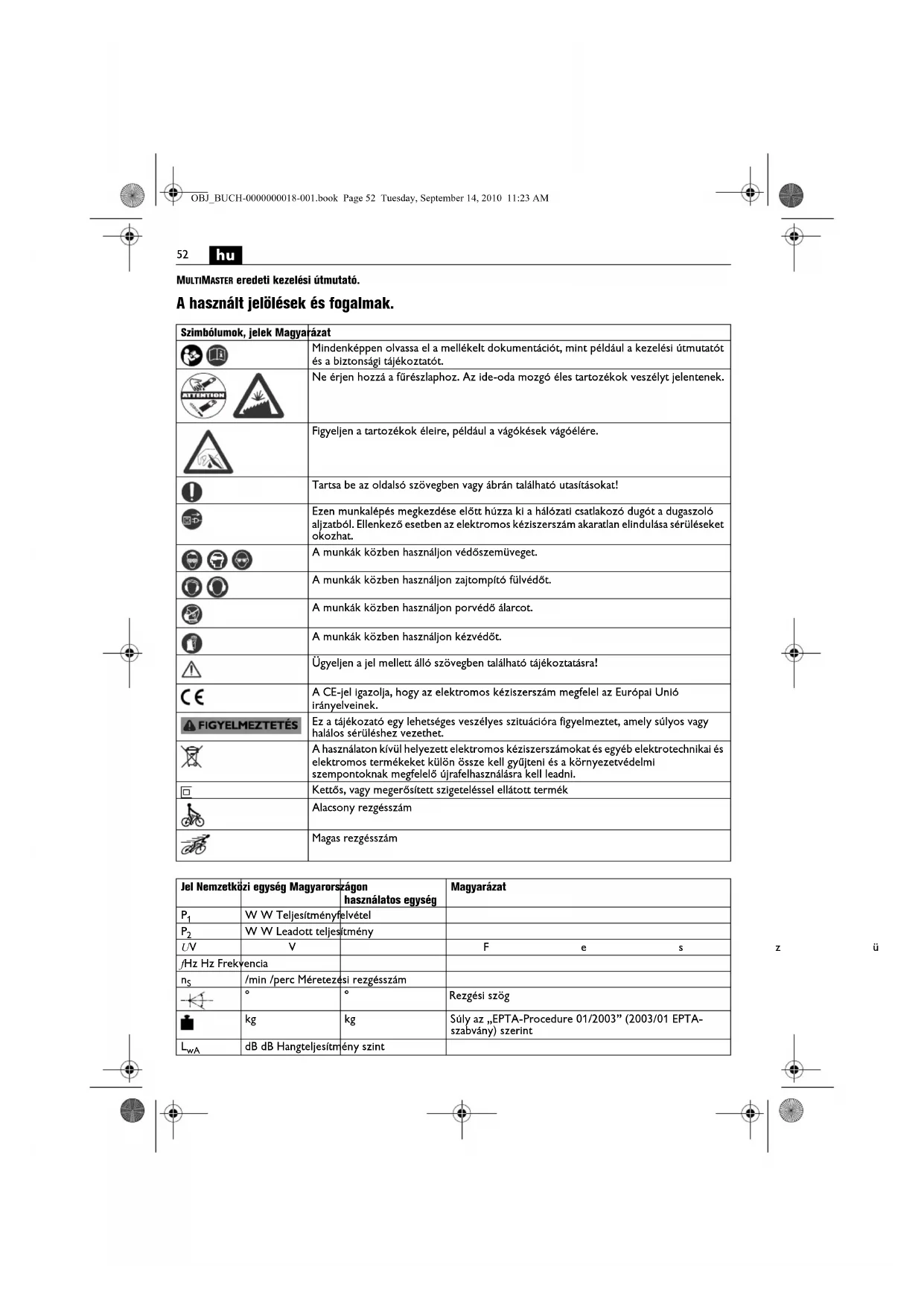

HASZNÁLATI ÚTMUTATÓ MultiMaster Start Fein

MULTIMASTER eredeti kezelési útmutató.

A használt jelölések és fogalmak.

Szimbólumok, jelek Magyarázat
	Mindenképpen olvassa el a mellékelt dokumentációt, mint például a kezelési útmutató és a biztonsági tájékoztatót.
	Ne érjen hozzá a fűrészlaphoz. Az ide-oda mozgó éles tartozékok veszélyt jelentenek.
	Figyeljen a tartozékok éleire, például a vágókések vágóélére.
[AHYB]	Tartsa be az oldalsó szövegben vagy ábrán található utasításokat!
[0DS2]	Ezen munkalépés megkezdése előtt húzza ki a hálózati csatlakozó dugót a dugaszoló aljzatból. Ellenkező esetben az elektromos kéziszerszám akaratlan elindulása sérüléseket okozhat.
[3YTT]	A munkák közben használjon védőszemüveget.
[TW80]	A munkák közben használjon zajtompító fülvédőt.
[0DS6]	A munkák közben használjon porvédő álarcot.
	A munkák közben használjon kézvédőt.
[0ABK]	Ügyeljen a jel mellett álló szövegben található tájékoztatásra!
	A CE-jel igazolja, hogy az elektromos kéziszerszám megfelel az Európai Unió irányelveinek.
	Ez a tájékozató egy lehetséges veszélyes szituációra figyelmeztet, amely súlyos vagy halálos sérüléshez vezethet.
[4BBH]	A használaton kívül helyezett elektromos kéziszerszámokat és egyéb elektrotechnikai és elektromos termékeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelő újrafelhasználásra kell leadni.
[8BA3]	Kettős, vagy megerősített szigeteléssel ellátott termék
	Alacsony rezgésszám
	Magas rezgésszám

Jel Nemzetközi egység Magyarországonhasználatos egység			Magyarázat
P_1	W W Teljesítményfelvétel
P_2	W W Leadott teljesítmény
L/V	V		F e s
/Hz Hz Frekyencia
n_S	/min /perc Méretezesi rezgésszám
	°	°	Rezgési szög
	kg	kg	Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-szabvány) szerint
L_wA	dB dB Hangteljesítmény szint

z

ü

hu

53

Jel Nemzetközi egység Magyarországonhasználatos egység			Magyarázat
L_pA	dB dB Hangnyomás szint
L_pCpeak	dB dB Hangnyomásszint csúcsérték
K... Szórás
am/s	^2	m/s ^2	A rezgéskibocsátási összérték (a három irányban mértrezgés vektorösszege) az EN 60745 szabványnakmegfelelően
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,perc, m/s ^2	Az SI nemzetközi egységrendszer alapegységei éslevezetett egységei.

Az Ön biztonsága érdekében.

FIGYELMEZTETÉS

Olvassa el az összes biztonsági figyelmeztetést és

előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat.

Ne használja ezt az elektromos kéziszerszámot, mielőtt gondosan el nem olvasta és meg nem értette ezt a kezelési útmutatót és a mellékelt

„Általános biztonsági tájékoztatót” (dokumentáció száma: 3 41 30 054 06 1). A fent megnevezett dokumentációt a későbbi használathoz órizze meg és az elektromos kéziszerszám továbbadása vagy eladása esetén adja tovább az új tulajdonosnak.

Ugyanigy tartsa be az idevonatkozó helyi munkavédelmi rendelkezéseket.

Az elektromos kéziszerszám rendeltetése:

az időjárás hatásaitól védett helyen a FEIN cég által engedélyezett szerszámokkal és tartozékokkal, vízhozzávezetés nélkül kisebb felületek, sarkak és élek csiszolására, vékony fémlemezek, fa és műanyag alkatrészek fürészelésére, valamint hántolásra, polírozásra, reszelésre és darabolásra

Biztonsági információk.

Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a szerszám feszültség alatt álló, kivülről nem látható vezetékekhez, vagy a készülék saját hálózati csatlakozó kábeljéhez érhet. Ha a berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.

Használjon kapcsokat, vagy valamilyen más praktikus módszert a munkadarab stabil alapra való rögzítéséhez és alátámasztásához. Ha a munkadarabot csak a kezével tartja, vagy a testéhez szorítja, akkor az labilis helyzetben van, amely a szerszám feletti uralom elvesztéséhez vezethet.

Tartsa olyan biztosan az elektromos kéziszerszámot, hogy a teste, föleg a fogantyú területére irányított szerszámokkal (pl. fűrészlapokkal vagy vágószerszámokkal) végzett munkák közben, sohase juthasson érintkezésbe a szerszámmal. Az éles vágóélek vagy más élek megérintése sérüléshez vezethet.

Viseljen személyi védőfelszerelést. Használjon az alkalmazásnak megfelelő teljes védőálarcot, szemvédöt vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álarcot, zajtompító fülvédöt, védő kesztyűt vagy különleges kötényt, amely távol tartja a

csiszolószerszám- és anyagrészecskéket. Mindenképpen védje meg a szemét a kirepülő idegen anyagoktól, amelyek a különböző alkalmazások során keletkeznek. A por- vagy védőálarcnak meg kell szűrnie a használat során keletkező port. Ha hosszú ideig ki van téve az erős zaj hatásának, elvesztheti a hallását.

Az elektromos kéziszerszámra táblákat és jeleket csavarokkal vagy szegecsekkel felerősíteni tilos. Egy megrongálódott szigetelés már nem nyújt védelmet az áramütés ellen. Használjon öntapadós matricákat.

Rendszeresen tisztítsa ki egy fémmentes tárggyal az elektromos kéziszerszám szellőzőnyilásait. A motorventilátor behúzza a port a házba. Ez túlságosan sok fémpor felgyülemlése esetén villamos zárlatot okozhat.

Üzembe vétel előtt ellenőrizze, nincs-e megrongálódva a hálózati csatlakozó vezeték és a csatlakozó dugó.

Ajánlás: Az elektromos kéziszerszámot mindig csak egy 30 mA vagy annál alacsonyabb méretezési áramú hibaáram védőkapcsolón (RCD) keresztül üzemeltesse.

A veszélyes porfajták kezelése

Az ezzel a szerszámmal végzett anyaglemunkáló folyamatok során olyan porok keletkeznek, amelyek veszélyesek lehetnek.

Egyes porfajták (például azbeszt és azbeszt tartalmú anyagok, ólomtartalmú festékrétegek, fémek, egyes fafajták, ásványok, követ tartalmazó anyagok szilikát részecskéi, festékoldószerek, favédőszerek, a vízi járművek védelmére használt rohadás gátló anyagok) megérintése vagy belélegzése allerglás reakciókat, légútl betegségeket, rákos megbetegedéseket és a szaporodási szervek károsodását válthatják ki. A porok belélegzésével kapcsolatos kockázat az expozíció mértékétől függ. Alkalmazzon a keletkező poroknak megfelelő porelszívást, viseljen személyi védőfelszereléseket és gondoskodjon a munkahely jó szellőzéséről. Az azbeszt tartalmú anyagok megmunkálását bizza szakemberekre. Fa és könnyűfemporok, valamint a csiszolás során keletkező porok és vegyszerek forró keverékei bizonyos körülmények között saját maguktól meggyulladhatnak, vagy robbanást okozhatnak. Gondoskodjon arról, hogy a szikrák ne a portartály felé repüljenek, kerülje el az

hu

elektromos kéziszerszám és a csiszolásra kerülő munkadarab túlhevülését, vegye figyelembe az anyag gyártójának megmunkálási előírásait, valamint az adott országban a megmunkálásra kerülő anyagokra vonatkozó érvényes előírásokat.

Kéz-kar vibráció

Az ezen előírásokban megadott rezgésszint az EN 60745 szabványban rögzített mérési módszerrel került meghatározásra és a készülékek összehasonlítására ez az érték felhasználható. Az érték a rezgési terhelés ideiglenes megbecsülésére is alkalmazható.

A megadott rezgésszint az elektromos kéziszerszám fő alkalmazási területelre vonatkozik. Ha az elektromos kéziszerszámot más célokra, eltérő szerszámokkal, vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényeges mértékben megnövelheti.

A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényeges mértékben csökkenthetl.

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: az elektromos kéziszerszám és a szerszámok megfelelő karbantartása, a kezek melegen tartása, a munkafolyamatok átgondolt megszervezése.

Rezgéskibocsátási értékek

Rezgés a
A FEIN-betétszerszámok vibrációs osztályba való besorolása	Súlyozottgyorsulás*
VC0 < 2,5 m/s	2
VC1 < 5 m/s	2
VC2 < 7 m/s	2
VC3 < 10 m/s	2
VC4 < 15 m/s	2
VC5 > 15 m/s	2
Ka3 m/s	2
* Ezek az értékek egy azonos időtartamú alapjáratból és teljes terhelésű menetből álló munkacikluson alapulnak.A szerszámhoz tartozó rezgési osztálybesorolás a mellékelt 3 41 30 335 06 0 sz. lapon található.

Kezelési tájékoztató.

Ne használjon olyan tartozékokat, amelyeket FEIN ehhez az elektromos kéziszerszámhoz nem tervezett és nem javasolt. A nem eredeti FEIN tartozékok alkalmazása az elektromos kéziszerszám túlmelegedéséhez és tönkremeneteléhez vezet.

Az elektromos kéziszerszámot csak bekapcsolva vigye fel a megmunkálásra kerülő munkadarabra.

A szerszámot 45°-os lépésekben el lehet fordítani és így a lehető legelőnyösebb munkavégzési helyzetben lehet rögzíteni.

Szerszámcse (FMM250Q) (lásd a 5 oldalon).

Nyomja be ütközésig a csavart. Ezután zárja le a befogó kart.

Ügyeljen arra, hogy a befogó kar visszalendülésekor ne csipje be a kezét vagy az ujjait. A befogó kart a rugó eröteljesen, gyorsan visszalenditi.

Tájékoztató a csiszoláshoz.

Nyomja rá az elektromos kéziszerszámot rövid időre erőteljesen egy sik felületre és kapcsolja be rövid időre az elektromos kéziszerszámot. Ez jó tapadást biztosít és megelőzi az idő előtti elhasználódást.

A csiszolólapot le lehet húzni és 120°-kal elfordított helyzetben ismét fel lehet tenni, ha a csiszolólapnak csak az egyik csúcsa használódott el.

Használja a munkához a csiszolólemez egész felületét, ne csak a csúcsát. Válasszon egy magas rezgési frekvenciát. Folytonos mozgásban és csak enyhe nyomással csiszoljon. Ha túl erősen nyomja rá a szerszámot a munkadarabra, a lemunkálási teljesítmény nem növekszik, de a csiszolólap hamarabb elhasználódik.

Tájékoztató a fűrészeléshez.

Válasszon egy magas rezgési frekvenciát. A kerek fűrészlapokat le lehet szerelni és elfordítva ismét fel lehet szerelni, hogy egyenletesen használódjanak el.

Tájékoztató a hántoláshoz.

Válasszon egy közepes vagy magas rezgési frekvenciát.

Üzemben tartás és vevőszolgálat.

Különösen hátrányos körülmények fennállása esetén fémek megmunkálásakor az elektromos kéziszerszám belsejébe

elektromosan vezetőképes por rakódhat le. Ez hátrányos hatással lehet az elektromos kéziszerszám védőszigetelésére. Fújja ki gyakran az elektromos kéziszerszám belső terét a szellőzőnyíláson keresztül száraz és olajmentes présvegegővel és a iktasson be a hálózati vezeték elé egy hibaáram védőkapcsolót (Fl). Ha az elektromos kéziszerszám csatlakozó vezetéke megrongálódott, akkor ezt egy speciálisan előkészített csatlakozó vezetékre kell kicserélni, amely a FEIN-vevőszolgálatnál kapható.

FMM250Q: Az elektromos kéziszerszám tárolásához távolítsa el a szerszámot, zárja le a befogókart és csak ezután nyomja be a rögzítő elemet.

A következő alkatrészeket szükség esetén Ön saját maga is kicserélheti:

Rögzítőelem (FMM250Q), szorítócsavar (FMM250), szerszámok

Jótállás és szavatosság.

A termékre vonatkozó jótállás a forgalomba hozási országban érvényes törvényes rendelkezéseknek megfelelően érvényes. Termékeinket ezen túlmenően a FEIN jótállási nyilatkozatában leírtaknak megfelelő kiterjesztett garanciával szállítjuk.

Az elektromos kéziszerszám szállítási terjedelmében lehet, hogy az ezen kezelési útmutatóban leírásra vagy ábrázolásra került tartozékoknak csak egy része található meg.

Megfelelőségi nyilatkozat.

A FEIN egyedüli felelőséggel kijelenti, hogy ez a termék megfelel az ezen kezelési útmutató utolsó oldalán megadott idevonatkozó előírásoknak.

Környezetvédelem, hulladékkezelés.

A csomagolásokat, a selejtes elektromos kéziszerszámokat és tartozékokat a környezetvédelmi szempontoknak megfelelően kell újra felhasználni.
