Tuotetyyppi	Monitoiminen oskilloiva hiomakone
Merkki	Fein
Malli	MultiMaster Start
Päätoiminnot	Kuivahionta, ohutlevyjen sahaus, kaapiminen
Virtalähde	Verkkovirta (virtajohto pistokkeella)
Sähköturvallisuus	Kaksoiseristys, suositellaan 30 mA vikavirtasuojaa
Vaadittavat henkilönsuojaimet	Suojalasit, kuulosuojaimet, pölynaamari, käsineet
Oskillaatiokulma	Ei ilmoitettu
Oskillaationopeus	Säädettävä taajuuden valinnalla
Työkalun vaihto	Kiristysvipu 45° portaisiin
Paino	Ei ilmoitettu
Huolto	Puhdista tuuletusaukot kuivalla paineilmalla
Varaosat saatavilla	Kiinnityselementti, kiristysruuvi, työkalut (laatat, terät, hiomalevyt)
Takuu	Lainmukainen takuu ja FEIN-valmistajan takuu
Standardit	CE, EN 60745
Käyttötarkoitus	Pienten pintojen hionta, metallilevyjen, puun ja muovin sahaus
Säilytyslämpötila	Ei ilmoitettu

Usein kysytyt kysymykset - MultiMaster Start Fein

Kuinka vaihdan työkalun Fein MultiMaster Startissa?

Vaihda työkalu käyttämällä kiristysvipua. Käännä kiinnityselementtiä irrottaaksesi käytetyn työkalun, asenna uusi työkalu kohdistamalla lovet. Sulje kiristysvipu pohjaan asti. Varo puristamasta sormiasi vivun voimakkaan palautuksen aikana.

Mitä suojavarusteita minun tulee käyttää käytön aikana?

Käytä aina suojalaseja, kuulosuojaimia (korkea melu), työstettäville materiaaleille sopivaa pölynaamaria ja käsineitä suojataksesi kätesi teräviltä reunoilta.

Voinko käyttää muita kuin FEIN-tarvikkeita tämän työkalun kanssa?

Ei, käytä vain FEINin suosittelemia tarvikkeita. Sopimattomien tarvikkeiden käyttö voi aiheuttaa ylikuumenemista, työkalun vaurioitumista tai loukkaantumisvaaran.

Kuinka puhdistan sähkötyökalun?

Puhdista säännöllisesti tuuletusaukot kuivalla öljyttömällä paineilmalla. Älä käytä metalliesineitä eristyksen vaurioitumisen välttämiseksi. Johtaville pölyille puhalla usein ja käytä vikavirtasuojaa.

Mitä tehdä, jos virtajohto on vaurioitunut?

Jos johto on vaurioitunut, se on vaihdettava erityisjohtoon, joka on saatavana FEINin huoltopalvelusta. Älä käytä työkalua vaurioituneella johdolla sähköiskun välttämiseksi.

Kuinka hioa tehokkaasti MultiMaster Startilla?

Käytä korkeaa oskillaatiotaajuutta. Kohdista kevyt ja tasainen paine koko laatan pinnalle. Älä hio vain kärjellä. Tasaisen kulumisen varmistamiseksi voit kiertää hiomalevyä 120°.

Voiko tällä työkalulla sahata metallia?

Kyllä, on mahdollista sahata ohuita metallilevyjä säältä suojassa. Käytä sopivaa terää ja valitse korkea oskillaatiotaajuus. Muista käyttää käsineitä ja suojalaseja.

Mikä on Fein MultiMaster Startin takuu?

Työkalu kuuluu ostomaan lainmukaisen takuun sekä FEIN-valmistajan takuun piiriin (katso mukana toimitettu ilmoitus). Säilytä ostokuitti mahdollisia reklamaatioita varten.

Kuinka säilytän työkalua käytön jälkeen?

Poista työkalu, sulje kiristysvipu ja paina kiinnityselementti paikalleen. Säilytä työkalu kuivassa ja puhtaassa paikassa, suojassa kosteudelta ja pölyltä.

Soveltuuko työkalu kunnostustöihin?

Kyllä, MultiMaster Start on ihanteellinen kunnostustöihin hionta-, sahaus- ja kaapimistoimintojensa ansiosta. Sen avulla voi työskennellä vaikeapääsyisissä nurkissa ja reunoissa. Käytä kuhunkin tehtävään sopivia tarvikkeita.

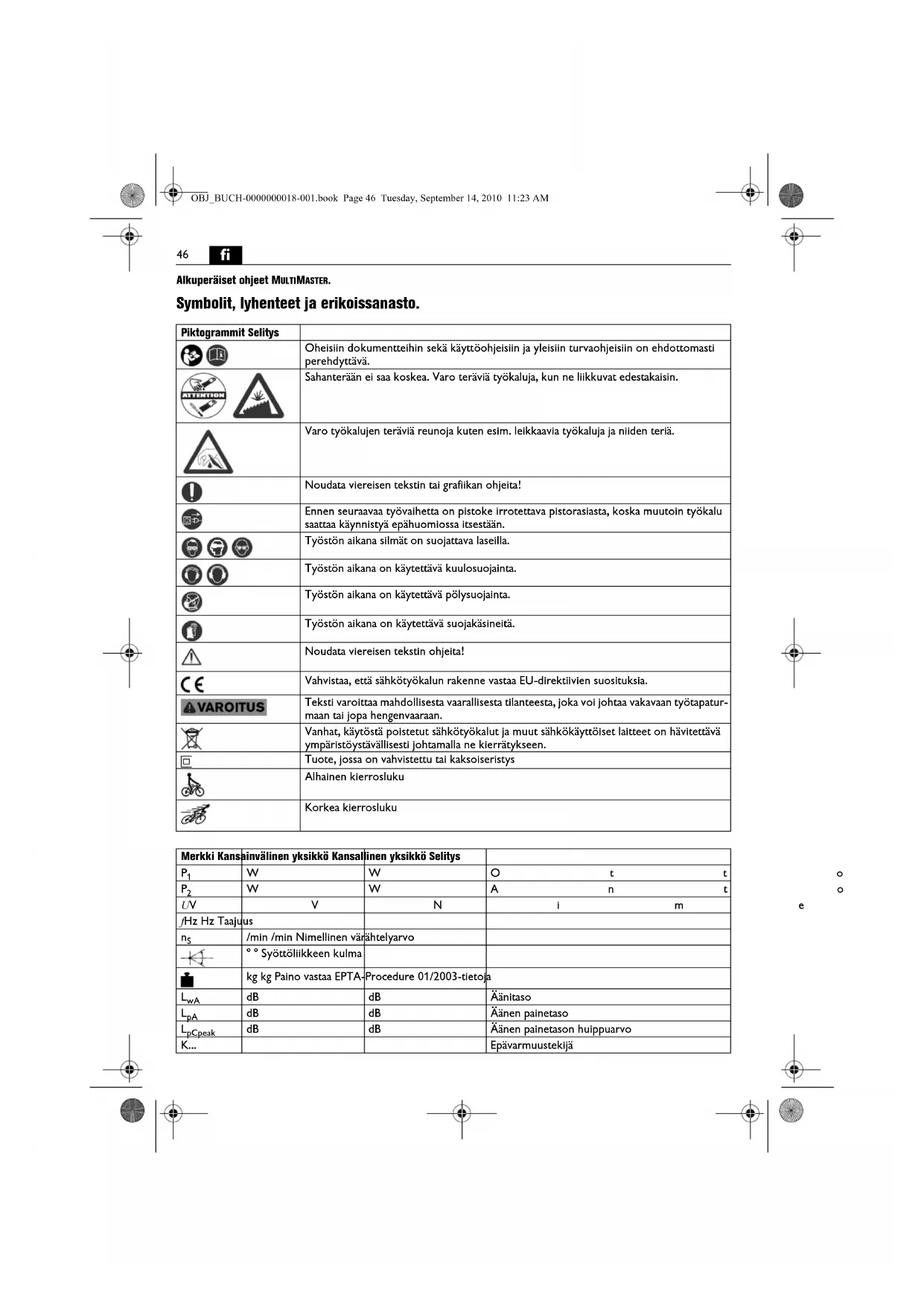

KÄYTTÖOHJE MultiMaster Start Fein

Alkuperäiset ohjeet MULTIMASTER.

Symbolit, lyhenteet ja erikoissanasto.

Piktogrammit Selitys
		Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä.
		Sahanterään ei saa koskea. Varo teräviä työkaluja, kun ne liikkuvat edestakaisin.
		Varo työkalujen teräviä reunoja kuten esim. leikkaavia työkaluja ja nliden terlä.
		Noudata viereisen tekstin tai grafiikan ohjeita!
		Ennen seuraavaa työvalhetta on pistoke irrotettava pistorasiasta, koska muutoin työkalu saattaa käynnistyä epähuomíossa itsestään.
		Työstön alkana silmät on suojattava lasella.
		Työstön aikana on käytettävä kuulosuojainta.
		Työstön aikana on käytettävä pölysuojainta.
		Työstön aikana on käytettävä suojakäsineitä.
		Noudata viereisen tekstin ohjeita!
		Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktlivien suosituksla.
		Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapatur- maan tai jopa hengenvaaraan.
		Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne klerrätykseen.
		Tuote, jossa on vahvistettu tai kaksoiseristys
		Alhainen kierrosluku
		Korkea kierrosluku

Merkki Kansainvälinen yksikkö Kansallinen yksikkö Selitys
P_1	W	W	O	t t
P_2	W	W	A	n t
UV	V	N	i	m
/Hz Hz Taajuus
n_S	/min /min Nimellinen värähtelyarvo
	° ° Syöttöliikkeen kulma
	kg kg Paino vastaa EPTA-Procedure 01/2003-tietoja
L_wA	dB	dB	Äänitaso
L_pA	dB	dB	Äänen painetaso
L_pCpeak	dB	dB	Äänen painetason huippuarvo
K...			Epävarmuustekijä

e

。

Merkki Kansainvälinen yksikkö Kansallinen yksikkö Selitys
m/s	^2	m/s^2	Värähtelytasoarvo vastaa standardia EN 60745 (vektorisumma, kolmiulotteinen)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	Kansainväliseen SI-järjestelmään sisältyvät perus-yksiköt ja sen johdannaisyksiköt.

Työturvallisuus.

VAROITUS

Lue kaikki turvallisuus- ja muut

ohjeet. Turvallisuusohjeiden laimin-

lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero

3 41 30 054 06 1) niin, että niissä annetut ohjeet tulevat ymmärretyiksl. Säilytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäin.

Niiden ohella on noudatettava voimassa olevia lakisäteisiä työturvallisuusmääräyksiä.

Sähkötyökalun käyttökohteet:

pienikokoisten pintojen, nurkkien ja reunojen hionta, ohuen pellin sekä puisten ja muovisten osien sahaus, kaavinta, kiillotus, viilaus, leikkaaminen ja katkaisu säältä suojatuissa tiloissa. Vain FEIN:in hyväksymät työkalut ja lisätarvikkeet Ilman vesijäähdytystä ovat sallittuja.

Erityiset varotoimenpiteet.

Tartu laitteeseen sen eristetyistä kahvapinnoista, jos teet töitä kohteissa, joissa tyükalu saattaa osua rakenteissa piilossa oleviin sähköjohtoihin tai itse laitteen verkkojohtoon. Jos laite osuu jännitteelliseen johtoon, sen metalliset osat saattavat johtaa sähköä, mistä on seurauksena sähköisku.

Varmista sopivin apukeinoin työkappaleen asento ja tue se vankan alustan varaan. Jos työkappaletta pidetään kädessä tai se tuetaan kehoa vasten, asento ei ole tarpeeksi tukeva, jolloin työkappale saattaa sinkoutua pois käisistä.

Pidä sähkötyökalua varmassa otteessa ja niin, ettei työkalu vol koskaan osua kehoon varsinkaan tilanteissa, joissa kahvaosan lähelle sattuu jokin työkalu kuten esim. sahanterä tai leikkuri. Terät tai terävät reunat volvat aiheuttaa viiltohaavojä.

Käytä henkilökohtaisia suojavarusteita. Käytä käytöstä riippuen kokokasvonaamiota, silmäsuojusta tai suojala-seja. Jos mahdollista, käytä pölynaamaria, kuulonsuojainta, suojakäsineitä tai erikoissuojavaatetta, joka suojaa sinut pieniltä hioma- ja materiaalihiukkasilta. Silmät tulee suojata lenteleviltä vierailta esineiltä, jotka saattavat syntyä erilaisessa käytössä. Pöly- tai hengityssuojanaamareiden täytyy suodattaa pois työstössä syntyvä pöly. Jos olet pitkään alttiina voimakkaalle melulle, saattaa se vaikuttaa heikentävästi kuuloon.

Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seurauksena voi olla sähköiskun vaara. Suositamme tarrakiinnitteisiä kilpiä.

Työkalun ilmanottoaukot on puhdistettava säännöllisesti sopivin apuvälinein (metallisia työkaluja ei saa käyttää). Puhallin imee pölyä moottorin rungon sisään. Jos metallipitoista pölyä pääsee kerääntymään liikaa, siltä koltuu sähköiskun vaara.

Tarkasta liitäntäjohdon ja pistokkeen kunto, ennen kuin otat koneen käyttöön.

Suositus: Käytä sähkökoneen kanssa aina vikavirtasuojakytkintä (PRCD-K), jonka nimellistoimintavirta on 30 mA tai sitä pienempi.

Terveydelle vaarallisten pölyjen käsittely

Työvaiheissa, joissa työkalulla lastutaan materiaalia, voi syntyä vaarallista pölyä.

Tietyntyypipisen pölyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia, syöpää tai hedelmällisyyteen vaikuttavia vauri-oita. Tällaista pölyä voi erittyä esim. asbestista ja asbestipitoisista materiaaleista, lyijypitoisista maaleista, metallista, eräistä puulaaduista, mineraaleista, kivipitoisista materiaaleista erittyvistä sillkaateista, maalinpolstoaineista, puunsuoja-aineista sekä eliöntorjunta-aineista.

Riskin suuruus pölyjä hengitettäessä rilppuu nilden mää- rästä. Suositamme käyttämään tarkoitukseen sopivaa poistoimuria sekä henkilökohtaista suojavarustusta ja huolehtimaan työpaikan riittävästä tuuletuksesta. Asbesti- pitolnsen materiaalin työstö on paras jättää ammattihenkil- lökunnan hoidettavaksi.

Puupöly ja kevytmetallipöly sekä hionnassa syntyvä pöly yhdessä kemialisten aineiden kanssa voivat epäsuotuisis- sa olosuhteissa syttyä itsestään palamaan tai aiheuttaa räjähydkysen. Kipinöintiä pölysälliön lähelsyydessä on vältettävä, samoin sähkötyökalun ja hiottavan esineen yli- kuumenemista. Pölysälliö on hyvä tyhhentää ajolissa. Materiaalin valmistajan työstöohjelta on noudatettava, samoin kuin maakohtaisesti voimassa olevia, kyseisten materiaalien työstöön liittyviä määräyksiä.

Käsiin ja käsivarsiin kohdistuva tärinä

Tässä ohjeessa ilmoitettu värinätaso on mitattu standardin EN 60745 mukaista mittausmenetelmää noudattaen ja sitä voidaan soveltaa verrattaessa sähkötyökalujen arvoja keskenään. Arvoa voidaan soveltaa myös arvioitaessa alustavasti värinästä alheutuvaa kuormitusta.

Ilmoitettu värinätaso vastaa sähkötyökalun pääasiallisia käyttösovelluksia. Mikälä sähkötyökalua käytetään muihin tarkoituksiin tai siinä käytetään muita lisätarvikkeita tai mikälä työkalun huolto on puutteellinen, värinätaso saattaa polketa tässä ilmoitetusta. Siinä tapauksessa värinätaso voi nousta selvästi koko työkohteessa.

Värinätason tarkan arvioinnin kannalta on tärkeää ottaa huomioon myös ne ajat, jolloin sähkötyökalu on kytketty pois päältä sekä ajat, jolloin työkalu on käynnissä, mutta sillä ei työstetä materiaalia. Siinä tapauksessa värinätaso voi nousta selvästi koko työkohteessa.

fi

Jotta koneen käyttäjä välttyisi värinän aiheuttamilta hai- toilta, on hyvä sopia ylimääräisistä turvajärjestelyistä, esim. laatia ohjeet sähkökoneen ja sen työkalujen huol- losta, työvaiheiden organisoinnista ja työturvallisuudesta.

Sallitut tärinän raja-arvot

Tärinäaste a
FEIN-työkalujentärinärasitusluokat	Painotettu kiihtyvyys*
VC0 < 2,5 m/s	2
VC1 < 5 m/s	2
VC2 < 7 m/s	2
VC3 < 10 m/s	2
VC4 < 15 m/s	2
VC5 > 15 m/s	2
Kα3 m/s	2
* Arvot on laskettu vakiotyöjakson pohjalta: se käsittää jouto-käynti- ja täyskuormatilat, jotka kestoltaan ovat saman pitulset.Työkalun värinätasoluokka on ilmoitettu liitteenä olevalla lehdellä3 4 1 3 0 3 3 5 0 6 0 .

Työstöohjeita.

Lisätarvikkeita, joita FEIN ei ole hyväksynyt tai ei suosita nimenomaan tähän sähkötyökaluun, ei saa käyttää. Jos sähkötyökalussa käytetään muita kuin alkuperäisiä FEIN-lisätarvikkeita, kone ylikuumenee ja vaurioituu käyttökel-vottomaksi.

Kytke koneeseen virta ennen kuin viet sen työkappaletta vasten.

Työkalun asentoa voi muuttaa 45°-kulmassa, joten sen voi kiinnittää sopivimpaan työstöasentoon.

Työkalun vaihto (FMM250Q) (ks. sivu 5).

Paina kiinnityselementti paikalleen pohjaan saakka. Sulje sitten kiristinvipu.

Varo käsiä ja sormia, kun käännät kiristinvivun takaisin lukitusasentoon – ruhjevammojen vaara. Kiristinvipu voi ponnahtaa jousivoiman vaikutuksesta voimakkaasti takaisinpäin.

Hiontasuosituksia.

Paina kone ja sen hiomatyökalu lyhyesti voimalla tasaista pintaa vasten ja kytké kone päälle pleneksi hetkeksi. Se parantaa piltoa ja ehkäisee ennalta ennealkalsta kulumista. Jos vain toinen puoli hiomapaperista on kulunut, hioma-paperin voi irrottaa, kääntää 120° asteen verran ja käyttää samaa paperia edelleen.

Katso työstön aikana, että käytät hyväksi hiomalevyn koko pintaa, el alnoastaan sen kärkeä. Valitse korkea hiomataajuus. Hio tasaisella liikkeellä ja kevyesti painaen. Liian voimakas painaminen ei kuitenkaan paranna työtulosta, hiomapaperi kuluu silloin nopeammin.

Sahaussuosituksia.

Valitse korkea taajuus. Pyöreät sahanterät voi irrottaa välillä ja kiinnittää takaisin koneeseen limittäin, jolloin koko terän pinnan voi käyttää hyväksi.

Kaavintasuosituksia.

Valitse keskimääräinen tai korkea taajuus.

Kunnossapito, huolto.

Epäedullisissa käyttöolosuhteissa voi koneen sisään kertyä suuri määrä sähköä johtavaa

metallipölyä. Se voi olla haitaksi sähkötyökalun

suojaeristykselle. Työkalu on hyvä puhdistaa sisäpuolelta tarpeeksi usein puhaltamalla ilmanvaihtoaukkojen kautta slsään kulvaa ja öljytöntä palnellmaa. Lisäksi koneen littännässä voi käyttää vikavirtasuojakytkintä (Fl).

Jos sähkötyökalun liitäntäjohto on vioittunut, sen saa vaihtaa ainoastaan uuteen laitekohtaiseen liitäntäjohtoon, jonka voi tilata FEIN-palvelusta.

FMM250Q: Ennen kuin sähkökone pannaan säilytyspaikkaan, siitä on poistettava työkalu, kirstinvipu on painettava alas ja lopuksi kiinnityselementti sisään.

Seuraavat osat voi tarvittaessa vaihtaa itse:

Klinnityselementti (FMM250Q), kirstinruuvi (FMM250), työkalut

Takuu.

Tuotteeseen pätee takuu, joka vaaditaan sen tuonti-maassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.

Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toimitussisältöön.

EU-vastaavuus.

Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräysten ja standardien mukainen.

Ympäristönsuojelu, jätehuolto.

Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen.
