Produkttype	Oscillerende multifunksjonssliper
Merke	Fein
Modell	MultiMaster Start
Hovedfunksjoner	Tørrsliping, saging av tynne plater, skraping
Strømforsyning	Nett (strømkabel med støpsel)
Elektrisk sikkerhet	Dobbelt isolasjon, jordfeilbryter 30 mA anbefales
Nødvendig personlig beskyttelse	Vernebriller, hørselvern, støvmaske, hansker
Svingningsvinkel	Ikke oppgitt
Svingningshastighet	Justerbar ved frekvensvalg
Verktøyskifte	Spak med 45° trinnvis rotasjon
Vekt	Ikke oppgitt
Vedlikehold	Rengjør ventilasjonsåpningene med tørr trykkluft
Tilgjengelige reservedeler	Festeelement, klemskrue, arbeidsverktøy (plater, blad, slipepapir)
Garanti	Lovbestemt garanti og FEIN-produsentgaranti
Standarder	CE, EN 60745
Tiltenkt bruk	Sliping av små flater, saging av metallplater, tre og plast
Lagringstemperatur	Ikke oppgitt

Ofte stilte spørsmål - MultiMaster Start Fein

Hvordan bytter jeg arbeidsverktøyet på Fein MultiMaster Start?

For å bytte verktøy, bruk spaken. Drei festeelementet for å løsne det gamle verktøyet, og monter det nye ved å justere innskjæringene. Lukk spaken helt til stopp. Pass på at du ikke klemmer fingrene når spaken slår tilbake.

Hvilket verneutstyr må jeg bruke under bruk?

Bruk alltid vernebriller, hørselvern (høy støy), støvmaske tilpasset materialene du arbeider med, og hansker for å beskytte hendene mot skarpe kanter.

Kan jeg bruke tilbehør som ikke er FEIN med dette verktøyet?

Nei, bruk kun tilbehør anbefalt av FEIN. Bruk av uegnet tilbehør kan føre til overoppheting, skade på verktøyet eller personskader.

Hvordan rengjør jeg elektroverktøyet?

Rengjør regelmessig ventilasjonsåpningene med tørr trykkluft uten olje. Ikke bruk metallgjenstander for å unngå å skade isolasjonen. Ved ledende støv, blås ofte og bruk en jordfeilbryter.

Hva gjør jeg hvis strømkabelen er skadet?

Hvis kabelen er skadet, må den erstattes med en spesialkabel tilgjengelig hos FEIN kundeservice. Ikke bruk verktøyet med en skadet kabel for å unngå elektrisk støt.

Hvordan sliper jeg effektivt med MultiMaster Start?

Bruk en høy svingningsfrekvens. Påfør lett og jevnt trykk over hele platen. Ikke slip kun med spissen. For jevn slitasje kan du rotere slipepapiret 120°.

Kan man sage i metall med dette verktøyet?

Ja, det er mulig å sage tynne metallplater i tørt vær. Bruk et egnet blad og velg høy svingningsfrekvens. Husk å bruke hansker og vernebriller.

Hva er garantien på Fein MultiMaster Start?

Verktøyet har lovbestemt garanti i kjøpslandet, samt FEIN-produsentgaranti (se medfølgende erklæring). Ta vare på kjøpsbeviset for eventuelle reklamasjoner.

Hvordan oppbevarer jeg verktøyet etter bruk?

Fjern arbeidsverktøyet, lukk spaken og trykk inn festeelementet. Oppbevar verktøyet på et tørt og rent sted, beskyttet mot fukt og støv.

Er verktøyet egnet for renoveringsarbeid?

Ja, MultiMaster Start er ideell for renoveringsarbeid takket være sine funksjoner for sliping, saging og skraping. Den gjør det mulig å arbeide i hjørner og kanter som er vanskelig tilgjengelige. Bruk egnet tilbehør for hver oppgave.

BRUKSANVISNING MultiMaster Start Fein

Hånd-arm-vibrationer

Vedligeholdelse og kundeservice.

Overensstemmelseserklæring.

Miljøbeskyttelse, bortskaffelse.

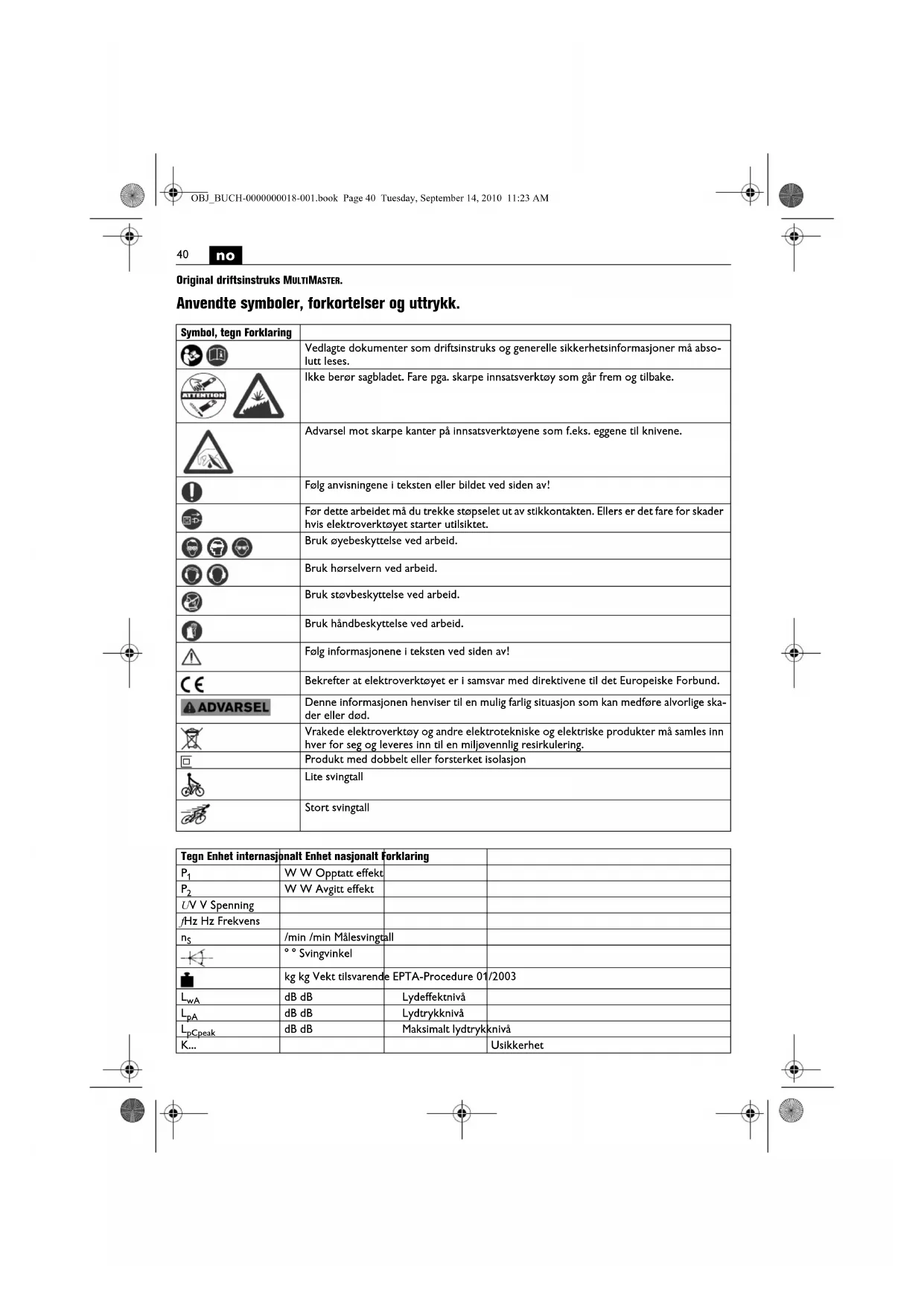

Anvendte symboler, forkortelser og uttrykk.

Symbol, tegn Forklaring
		Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må abso-lutt leses.
		Ikke berør sagbladet. Fare pga. skarpe innsatsverktøy som går frem og tilbake.
		Advarsel mot skarpe kanter på innsatsverktøyene som f.eks. eggene til knivene.
		Følg anvisningene i teksten eller bildet ved siden av!
		Før dette arbeidet må du trekke støpselet ut av stikkontakten. Ellers er det fare for skader hvis elektroverktøyet starter utilsiktet.
		Bruk øyebeskyttelse ved arbeid.
		Bruk hørselvern ved arbeid.
		Bruk støvbeskyttelse ved arbeid.
		Bruk håndbeskyttelse ved arbeid.
		Følg informasjonene i teksten ved siden av!
		Bekrefter at elektroverktøyet er i samsvar med direktivene til det Europelske Forbund.
		Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige ska-der eller død.
		Vrakede elektroverktøy og andre elektrotekniske og elektriske produkter må samles inn hver for seg og leveres inn til en miljøvennlig resirkulering.
		Produkt med dobbelt eller forsterket isolasjon
		Lite svingtall
		Stort svingtall

Tegn Enhet internasjonalt Enhet nasjonalt Forklaring
P_1	W W Opptatt effekt
P_2	W W Avgitt effekt
UV V Spenning
/Hz Hz Frekvens
n_S	/min /min Målesvingtall
	° ° Svingvinkel
	kg kg Vekt tilsvarende EPTA-Procedure 01/2003
L_wA	dB dB	Lydeffektnivå
L_pA	dB dB	Lydtrykknivå
L_pCpeak	dB dB	Maksimalt lydtrykknivå
K...			Usikkerhet

no

41

Tegn Enhet internasjonalt Enhet nasjonalt Forklaring
m/s	^2	m/s^2	Svingningsemisjonsverdi iht. EN 60745 (vektorsum fra tre retninger)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	Basis- og avledede enheter fra det internasjonale enhetssystemet SI.

For din egen sikkerhet.

ADVARSEL

Les gjennom alle advarslene og anvisningene. Feil ved overholdel-

sen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Ikke bruk dette elektroverktøyet før du har lest og forstått denne driftsinstruksen og de vedlagte

"Generelle sikkerhetsinformasjonene" (doku-

mentnummer 3 41 30 054 06 1). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktøyet hvis det lånes bort eller selges videre.

Følg også de vanlige nasjonale arbeidsmiljøbestemmelsene.

Elektroverktøyets formål:

til sliping av små flater, hjørner og kanter, til saging av tynne plater, tre- og kunststoffdeler, til skraping, pole-ring, rasping, skjæring og kapping med innsatsverktøy og tilbehør som er godkjent av FEIN uten vanntilførsel i værbeskyttede omgivelser.

Spesielle sikkerhetsinformasjoner.

Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt.

Bruk klemmer eller en annen praktisk metode for å sikre og støtte arbeidsstykket på et stabilt underlag. Hvis du kun holder arbeidsstykket med hånden eller støtter det mot kroppen din, er det ikke stabilt og kan medføre at du mister kontrollen.

Ta så godt tak i elektroverktøyet at kroppen din aldri kommer i berøring med innsatsverktøyet – særlig ved arbeid med innsatsverktøy som er rettet inn i gripeområdet, slik som sagblad eller skjæreverktøy. Berøring av skarpe egger eller kanter kan føre til skader.

Bruk personlig beskyttelsesutstyr. Avhengig av typen bruk må du bruke visir, øyebeskyttelse eller vernebriller. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. ∅ynene bør beskyttes mot fremmedlegemer som kan fly rundt ved visse typer bruk. Støv- eller pustevernmasker må filtere den typen støv som oppstår ved den aktuelle bruken. Hvis du er utsatt for sterk støy over lengre tid, kan det medføre skader på hørselen.

Det er forbudt å skru eller nagle skilt eller tegn på elektroverktøyet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt. Bruk klebeskilt.

Rengjør ventilasjonsåpningene til elektroverktøyet med ikke-metalliske verktøy med jevne mellomrom. Motorviften trekker støv inn i motorhuset. Dette kan forårsake elektrisk fare når det samles for mye metallstøv.

Sjekk strømledningen og støpselet mht. skader før igangsetting.

Anbefaling: Elektroverktøyet må alltid brukes med en jordfeilbryter dimensjonert til jordfeilstrom på 30 mA eller mindre.

Håndtering av farlig støv

I arbeidsprosesser der dette verktøyet fjerner deler av materialer kan det oppstå støv som kan være farlig. Berøring eller innånding av noen typer støv som f. eks. av asbest og asbestholdige materialer, blyholdig maling, metall, noen tresorter, mineraler, sillkatpartikler av steinholdige materialer, løsemidler for maling, trebeskyttelsesmidler, bunnstoff for båter kan utløse allergiske reaksjoner og/eller åndedrettssykdommer, kreft, forplantningsskader hos mennesker. Risikoen ved innånding av støv er avhengig av eksponeringen. Bruk en avsuging som passer til støvet som oppstår, bruk personlig beskyttelsesutstyr og sørg for en god ventilasjon av arbeidsplassen. Overlat bearbeidelsen av asbestholdig material kun til fagfolk.

Trestøv og lettmetallstøv, varme blandlinger av slipestøv og kjemiske stoffer kan ved ugustige vilkår antenne seg selv og forårsake en eksplosjon. Unngå gnistsprut i retning av støvbeholderen og en overoppheting av el-verktøyet og slipematerialet, tøm støvbeholderen i tide, følg bearbeidelsesinstruksene til materialprodusenten og de gyldige nasjonale forskriftene for materialene som skal bearbeides.

Hånd-arm-vibrasjoner

Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg også til en foreløpig vurdering av svingningsbelastningen.

Det angitte svingningsnivået representerer de vanlige anvendelsene til elektro-verktøyet. Men hvis elektro-verktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan øke vibrasjonsbelastningen tydelig for hele arbeidstiden.

Til en nøyaktig vurdering av vibrasjonsbelastningen bør det også tas hensyn til tidene när maskinen var utkoblet eller går, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden.

Bestem ekstra sikkerhetstiltak for å beskytte brukeren mot svingningsvirkninger som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

no

Emisjonsverdier for vibrasjon

Vibrasjon a
Inndeling av FEIN-innsatsverktøy etter vibrasjonsklasse	Bedømt akselering*
VC0 < 2,5 m/s	2
VC1 < 5 m/s	2
VC2 < 7 m/s	2
VC3 < 10 m/s	2
VC4 < 15 m/s	2
VC5 > 15 m/s	2
Kα3 m/s	2
* Disse verdlene baserer på en arbeidssyklus som består av drift i tomgang og ved full belastning med samme varighet. Vibrasjonsklassen som er tillordnet dette Innsatsverktøyet er angitt på vedlagt ark 3 41 30 335 06 0.

Bruksinformasjon.

Ikke bruk tilbehør som ikke er spesielt beregnet og anbefalt av FEIN for dette el-verktøyet. Bruk av ikke originalt FEIN tilbehør fører til overoppheting og ødeleggelse av el-verktøyet.

Elektroverktøyet må kun føres inn mot arbeidsstykket i innkoblet tilstand. Innsatsverktøyet kan forskyves i 45°-skritt og kan festes i den gunstigste arbeidsposisjonen.

Verktøyskifte (FMM250Q) (se side 5).

Pass på at du ikke klemmer hendene og fingrene dine når du svinger spaken tilbake. Spaken svinger energisk tilbake med fjærkraft.

Informasjoner om sliping.

Trykk elektroverktøyet med slipeskiven kort og kraftig på en plan flate og slå elektroverktøyet på ett øyeblikk. Dette sørger for bra heft og forebygger for tidlig slitasje. Slipeskiven kan trekkes av igjen og settes på igjen dreid 120°, hvis kun en spiss på slipeskiven er slitt.

Arbeid med hele flaten på slipeplaten, ikke bare med spissen. Velg en høy swingfrekvens. Slip med kontinuerlig bevegelse og svakt trykk. Sterkere trykking øker ikke slipemengden, men fører kun til en hurtigere slitasje av slipeskiven.

Informasjoner om saging.

Velg en høy svingfrekvens. Runde sagblad kan løsnes og settes inn igjen i en ny posisjon, slik at de slites jevnt.

Informasjoner om skraping.

Velg en middels til høy svingfrekvens.

Vedlikehold og kundeservice.

Ved ekstreme bruksvilkår kan det ved bearbeidelse av metall sette seg ledende metall støv inne i elektroverktøyet. Beskyttelsesisolasjonen til elektroverktøyet kan innskrenkes. Blås ofte gjennom den innvendige delen av el-verktøyet gjennom ventilasjonsspaltene med tørr og oljefri trykkluft og tilslutt en jordfeilbryter.

Hvis strømledningen til elektroverktøyet er skadet må den skiftes ut med original ledning som fås kjøpt hos FEIN-kundeservice.

FMM250Q: Etter endt bruk (oppbevaring) fjerner du innsatsverktøyet, lukker spennarmen og til slutt trykker du festebolten på plass.

Følgende deler kan du skifte ut selv etter behov: Festeelement (FMM250Q), spennskrue (FMM250), Innsatsverktøy

Reklamasjonsrett og garanti.

Reklamasjonsretten for produktet gjelder jf. de lovmessige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produsentens garantierklæring.

Kun en del av det beskrevne eller illustrerte tilbehøret i denne driftsinstruksen inngår i leveransen av elektroverktøyet.

Samsvarserklæring.

Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelsene som er oppført på siste side i denne driftsinstruksen.

Emballasjer, gammelt elektroverktøy og tilbehør må leveres inn til miljøvennlig resirkulering.
