Termék típusa	LCD televízió
Márka	Samsung
Modell	LE40A552P3R
Képernyő mérete (átló)	40 hüvelyk (101,6 cm)
Felbontás	1920 x 1080 képpont (Full HD)
Frissítési frekvencia	60 Hz
Hangteljesítmény	10 W x 2 (összesen 20 W)
Méretek (láb nélkül)	997 x 92 x 628 mm
Méretek (lábbal)	997 x 300 x 686 mm
Súly (tartóval)	21 kg
Tartó dőlésszöge	-20° és 20° között (forgatható)
Csatlakoztathatóság	2x HDMI, 1x Komponens, 1x PC VGA, 1x USB (Wiselink), 2x Scart (EXT1/EXT2), hangkimenet, fejhallgató-csatlakozó, antenna
Fő funkciók	PIP (kép a képben), Anynet+ (HDMI-CEC), Wiselink (JPEG/MP3 lejátszás), teletext, energiatakarékos mód, alvási időzítő, szülői zár
Tápellátás	AC 220-240 V, 50/60 Hz
Energiafogyasztás	Kb. 200 W (készenléti állapotban < 1 W)
Üzemi hőmérséklet	10 °C - 40 °C
Üzemi páratartalom	10% - 80% (kondenzáció nélkül)
Tisztítás	Használjon puha, száraz ruhát. Ne használjon vegyi anyagokat.
Biztonság	Kensington zár (opcionális). Ne tegye ki esőnek vagy nedvességnek.
Csomagolás tartalma	Távirányító, AAA elem x2, tápkábel, tartó csavarokkal, tisztítókendő, használati útmutató, garanciajegy

Gyakran ismételt kérdések - LE40A552P3R SAMSUNG

Hogyan csatlakoztathatok egy számítógépet a televízióhoz?

Használjon VGA kábelt a számítógép kimenetének a televízió PC IN bemenetéhez való csatlakoztatásához. Csatlakoztassa a számítógép hangkábelét a megfelelő AUDIO (3,5 mm jack) aljzathoz. Ezután válassza ki a PC forrást a távirányító SOURCE gombjával.

Mit tegyek, ha a kép elmosódott vagy zajos?

Ellenőrizze az antenna irányát és csatlakozását. A beltéri antenna interferenciát okozhat. Győződjön meg arról, hogy az antennakábel megfelelően csatlakozik az ANT IN aljzathoz. A Csatorna menüben végezhet Automatikus csatornakeresést is.

Hogyan használjam a PIP (kép a képben) funkciót?

Nyomja meg a MENU gombot, lépjen a Beállítás menübe, majd a PIP opcióhoz. Állítsa a PIP funkciót Be állásba. Kiválaszthatja a másodlagos ablak forrását, méretét és helyzetét. A fő képnek kompatibilis forráson kell lennie (pl. HDMI, Komponens).

Miért nincs hang?

Ellenőrizze, hogy a hangerő nincs-e elnémítva (MUTE gomb), és hogy a TV hangszóró mód Be állásban van-e a Hang menüben. Ha fejhallgatót használ, a belső hangszórók kikapcsolnak. Győződjön meg arról is, hogy a kiválasztott hangforrás megfelelő.

Hogyan állítsam be az időt és az alvási időzítőt?

Lépjen a Beállítás > Óra menübe. Az idő beállításához válassza az Óra beállítás opciót, és állítsa be a nyilakkal. Az alvási időzítőhöz válassza az Alvás opciót, és állítson be 30-180 perc közötti időtartamot. A televízió automatikusan kikapcsol.

Hogyan olvassak fényképeket vagy zenét USB-n keresztül?

Csatlakoztasson egy USB-kulcsot (FAT16/32 formátum) a WISELINK portba (a televízió oldalán). Nyomja meg a távirányító W.LINK gombját. Válassza ki a készüléket, majd válassza a Fotó (JPEG) vagy a Zene (MP3) opciót. Navigáljon a nyilakkal, és nyomja meg az ENTER gombot a fájl megnyitásához.

Hogyan zárhatok le bizonyos csatornákat a gyermekek számára?

A Csatorna menüben válassza a Csatornakezelő opciót. Kapcsolja be a Szülői zár funkciót Be állásba. Ezután a Csatornalistában válasszon ki egy csatornát, és nyomja meg az ENTER gombot a lezáráshoz (egy lakat jelenik meg). A lezárt csatornák el lesznek rejtve.

Mit tegyek, ha a távirányító nem működik?

Ellenőrizze, hogy az elemek megfelelően vannak-e behelyezve (+ és - pólusok), és hogy nem merültek-e le. Tisztítsa meg a távirányító infravörös adóablakát. Győződjön meg arról, hogy nincs akadály a távirányító és a televízió érzékelője között (a televízió alján, jobb oldalon).

Hogyan állíthatok vissza minden képbeállítást?

Nyomja meg a MENU gombot, lépjen a Kép menübe, görgessen le a menü alján található Visszaállítás opcióhoz. Válassza az OK gombot a gyári értékek visszaállításához. Figyelem, ez törli az összes egyéni beállítást (kontraszt, fényerő stb.).

Használhatok-e falitartót ezzel a televízióval?

Igen, a televízió kompatibilis a falitartóval (nem tartozék). Csavarja le a lábat, és rögzítse a VESA szabványoknak megfelelő falitartót. Használja a hátlapon található SERVICE portot, ha a falitartó motoros (opcionális). A telepítéshez olvassa el a tartó kézikönyvét.

HASZNÁLATI ÚTMUTATÓ LE40A552P3R SAMSUNG

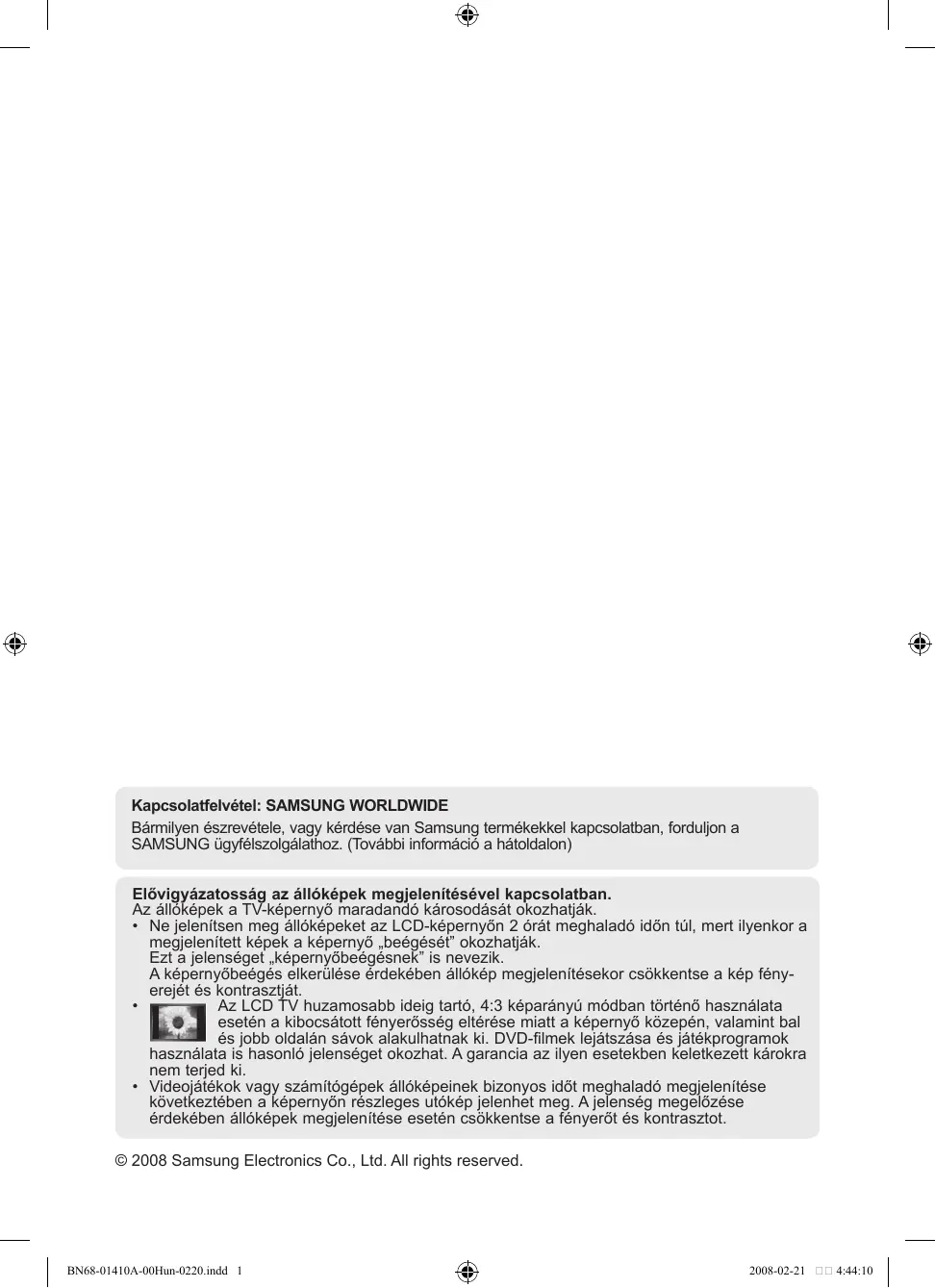

Kapcsolatfelvétel: SAMSUNG WORLDWIDE

Bármilyen észrevétele, vagy kérdése van Samsung termékekkel kapcsolatban, forduljon a SAMSUNG ügyfélszolgálathoz. (További információ a hátoldalon)

Elővigyázatosság az állóképek megjelenítésével kapcsolatban.

Az állóképek a TV-képernyő maradandó károsodását okozhatják.

- Ne jelenítsen meg állóképeket az LCD-képernyőn 2 órát meghaladó időn túl, mert ilyenkor a megjelenített képek a képernyő „beégését” okozhatják.

Ezt a jelenséget „képernyőbeégésnek” is nevezik.

A képernyőbeégés elkerülése érdekében állókép megjelenítésekor csökkentse a kép fényerejét és kontrasztját.

Az LCD TV huzamosabb ideig tartó, 4:3 képarányú módban történő használata esetén a kibocsátott fényerősség eltérése miatt a képernyő közepén, valamint bal és jobb oldalán sávok alakulhatnak ki. DVD-filmek lejátszása és játékprogramok tota is hasonló jelenséget okozhat. A garancia az ilyen esetekben keletkezett károkraed ki.

- Videojátékok vagy számítógépek állóképeinek bizonyos időt meghaladó megjelenítése következtében a képernyőn részleges utókép jelenhet meg. A jelenség megelőzése érdekében állóképek megjelenítése esetén csökkentse a fényerőt és kontrasztot.

Tartalom

TELEVÍZIÓ CSATLAKOZTATÁSA ÉS FELKÉSZÍTÉSE

◆ Tartozékok....2
◆ Az állvány felszerelése.... 2
◆ A fali konzol felszerelése 2
◆ A vezérlőpanel áttekintése ...... 3
◆ A csatlakoztató panel áttekintése.... 4
◆ A távvezérlő áttekintése ...... 6
◆ Elemek behelyezése a távirányítóba ...... 7
◆ A készülék be- és kikapcsolása ...... 7
◆ A televízió készenléti üzemmódba helyezése.... 7

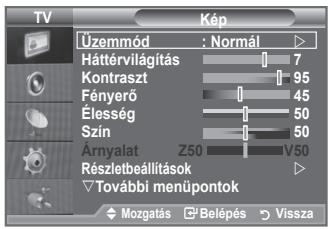

◆ A menü megtekintése....8

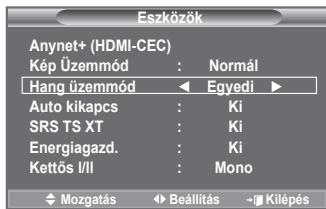

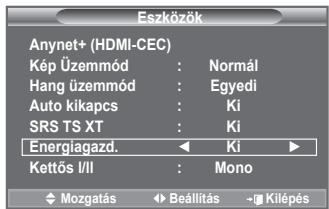

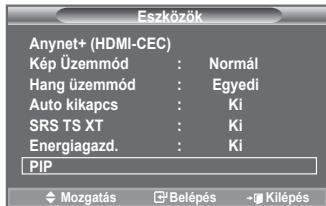

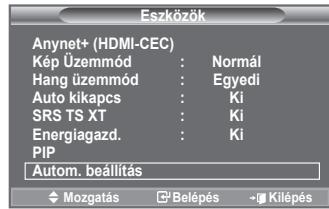

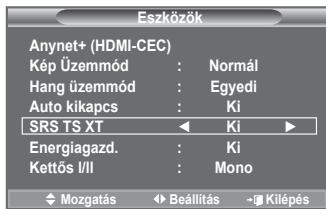

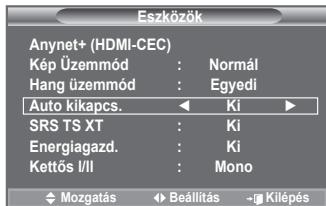

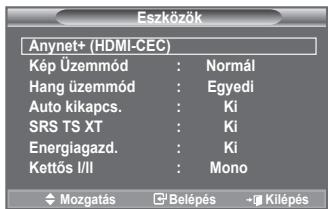

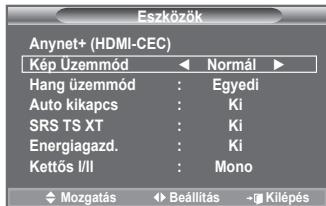

◆ A TOOLS gomb használata....8
◆ Plug & Play....9

CSATORNABEÁLLÍTÁS

◆ Csatornák automatikus tárolása.... 10

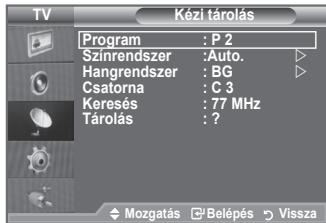

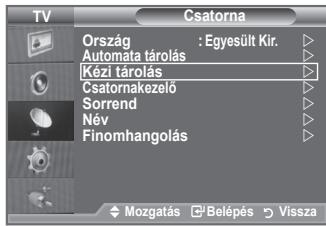

◆ Csatornák kézi tárolása....11

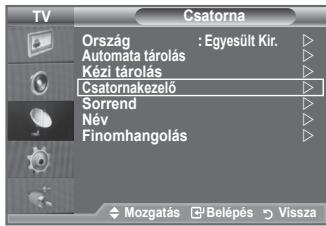

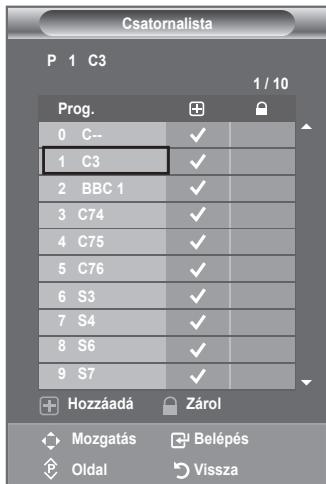

◆ Csatornák hozzáadása / zárolása.... 12

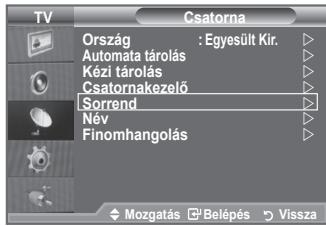

◆ Tárolt csatornák rendezése.... 13

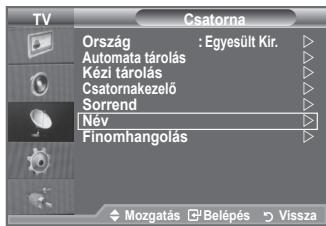

◆ Csatornanevek hozzárendelése.... 13

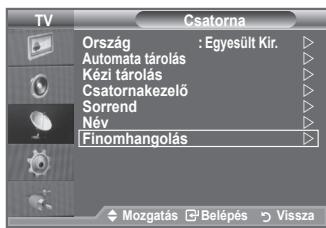

◆ Csatornák finomhangolása 14

KÉPBEÁLLÍTÁS

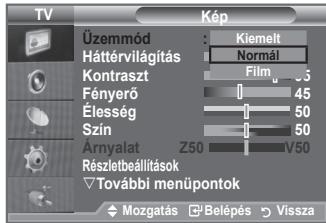

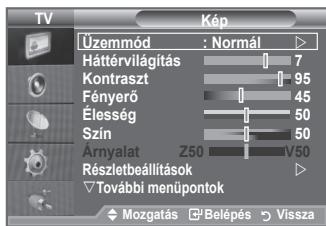

◆ Képtípus módosítása 15

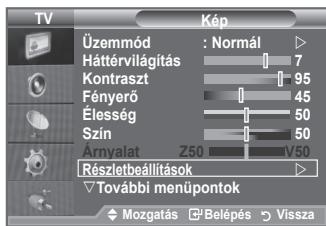

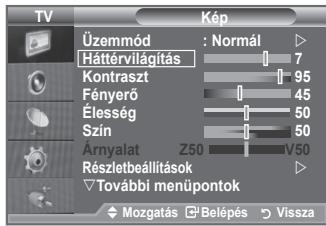

◆ Az egyedi képbeállítások módosítása...... 16

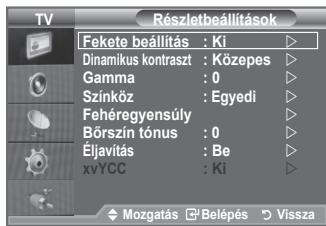

◆ A kép részletes beállításainak konfigurálása ... 16

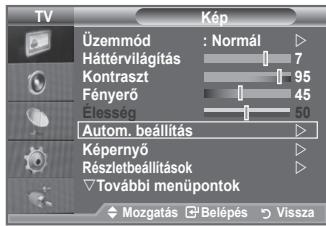

◆ Képbeállítások visszaállítása gyári alapbeállításra.... 17

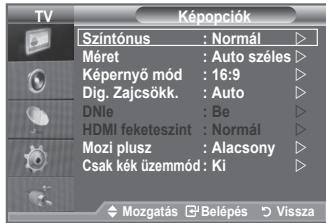

◆ A képopció beállítása 18

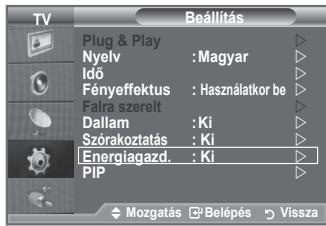

◆ Kép a képben megjelenítés (PIP) ...... 20

ANGBEÁLLÍTÁS

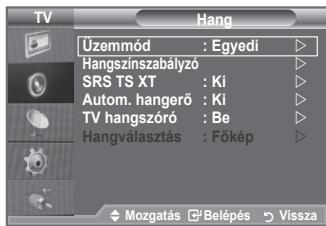

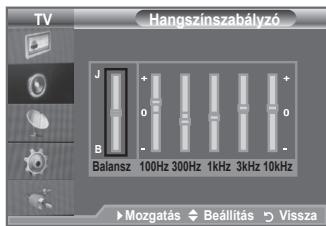

◆ Hangbeállítások 21

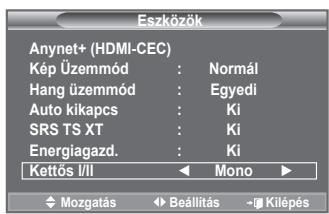

◆ A hangmód kiválasztása 22
◆ Fejhallgató csatlakoztatása (külön megvásárolható) 22

IDŐ BEÁLLÍTÁSA

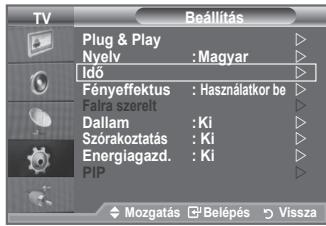

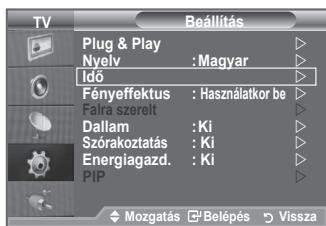

◆ Az aktuális idő beállítása és megjelenítése ..... 23
◆ Az automatikus kikapcsolás beállítása...... 23

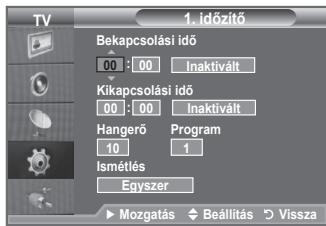

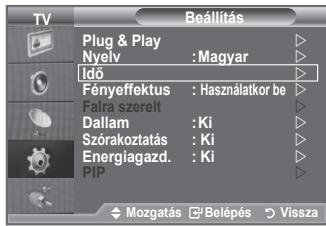

◆ A televízió automatikus be- és kikapcsolása.... 24

CE

Jelek

Gomb

FUNKCIÓLEÍRÁS

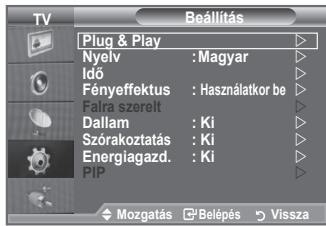

◆ A nyelv kiválasztása 24

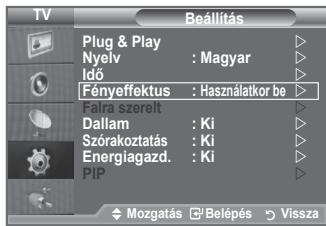

◆ A fényeffektus kiválasztása (típusfüggő)...... 25

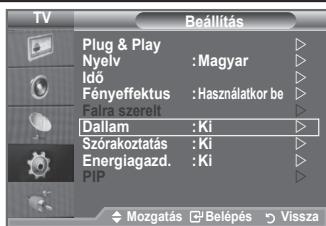

◆ Dallam/Szórakoztatás/Energiagazd. 25
◆ Forrás kiválasztása 27

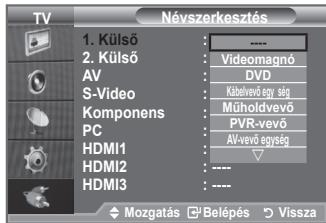

◆ A bemeneti forrásnevek szerkesztése...... 27

PC BEÁLLÍTÁSA

◆ A (Windows XP alapú) számítógépes szoftver beállítása 28
◆ Képernyőmódok 28
◆ A TV beállítása számítógéppel.... 29

WISELINK

◆ A WISELINK funkció használata .... 30
◆ A WISELINK menü használata .... 31

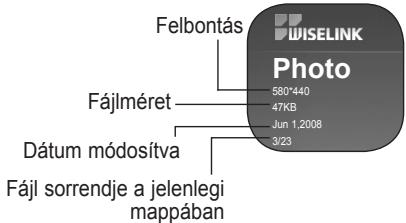

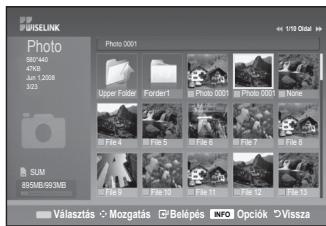

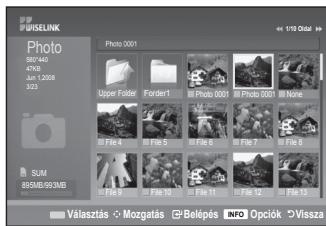

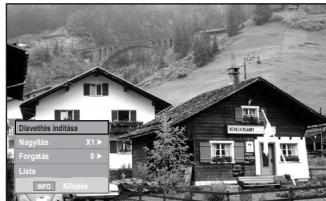

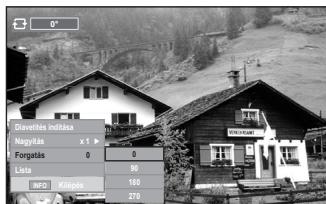

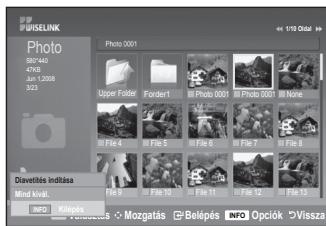

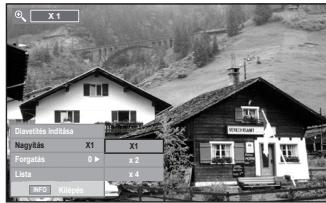

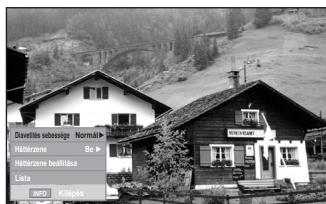

◆ A PHOTO (JPEG) lista használata.... 32
◆ Az MP3 lista használata 35
◆ A Beállítás menü használata.... 36

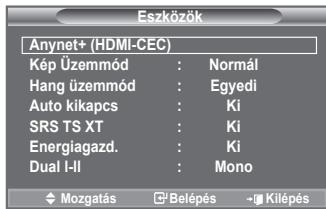

AZ ANYNET+

◆ Az Anynet+ fogalma 37

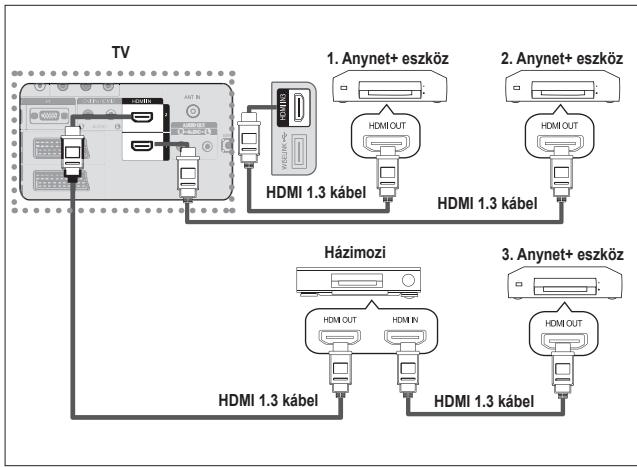

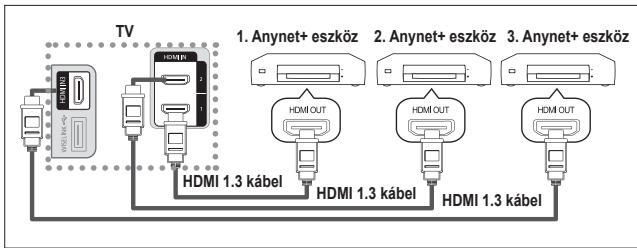

◆ Anynet+ eszközök csatlakoztatása ...... 37
◆ Az Anynet+ beállítása.... 38
◆ Váltás és keresés az Anynet+ eszközök között.... 39
◆ Felvétel.... 41
◆ Hallgatás vevő egységen keresztül.... 41
◆ Szervizelés igénylése előtt olvassa el a következő pontokat: 42

TANÁCSOK A KÉSZÜLÉK HASZNÁLATÁVAL KAPCSOLATBAN

◆ A Teletext funkció .... 43

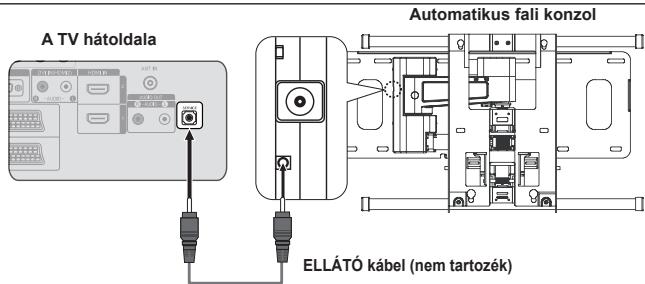

◆ Automatikus falra szerelés (a fali konzol külön kapható).... 45
◆ A számítógép beállítása (a modelltől függően) 46
◆ Hibaelhárítás: Mielőtt szakemberhez fordulna. 47
◆ Műszaki és környezeti jellemzők 48

Használati útmutató

Kérjük, hogy a készülék működtetése előtt gondosan olvassa végig a kezelési útmutatót és őrizze meg, mert később szüksége lehet rá.

Nyomógomb

Tartozékok

Győződjön meg róla, hogy az LCD-televízió következő tartozékai rendelkezésre állnak. Ha bármelyik tartozék hiányzik, forduljon a márkakereskedőhöz.

			M4 X L16
Távvezérlő és elemek (AAA x 2)	Tápkábel	Takarólemez	Csavar az állványhoz (4 db.)	Állvány	Törlőkendő
Használati utasításGaranciakártyaBiztonsági útmutatóRegisztrációs lapok

➢ Garanciakártya / Biztonsági útmutató / Regisztrációs lapok (nem minden régióban)
Típustól függően előfordulhat, hogy az állvány és a csavar nincs felszerelve.

Az állvány felszerelése

1. Helyezze az LCD TV-t az állványra.

A TV mozgatásához legalább két ember szükséges.
Összeszereléskor ügyeljen az állvány elejének és hátuljának megkülönböztetésére.

1. Helyezzen két csavart az ① pozícióba, majd kettőt a ② pozícióba.

Állítsa fel a készüléket, és húzza meg a csavarokat. Ha az LCD TV felállítása előtt húzza meg a csavarokat, előfordulhat, hogy a készülék ferdén áll.
Az állvány 37 hüvelykes és nagyobb képernyőméretű típusokhoz szerelhető fel.

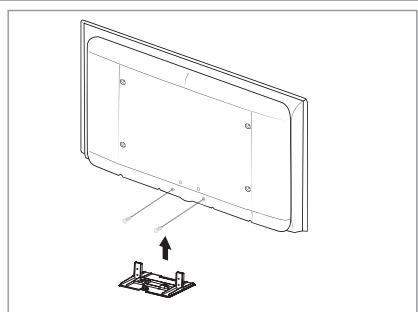

A fali konzol felszerelése

A falra szerelést biztosító elemek (külön megvásárolhatók) segítségével a TV falra is rögzíthető.

A falra szerelést biztosító elemek felszerelésével kapcsolatban olvassa el az elemekhez mellékelt tájékoztatót. A fali konzol felszereléséhez kérje szakember segítségét.

A Samsung Electronics nem vállal felelősséget semmilyen tárgyi vagy személyi sérülésért, ha Ön úgy dönt, hogy saját maga szereli fel a televíziót.

Ne szerelje fel a falikart, ha a TV be van kapcsolva. Ez áramütés miatti sérülést okozhat.

Távolítsa el az állványt, takarja le sapkával az alsó nyílást és rögzítse két csavarral.

SOURCE MENU + - OP. . - OUTPUT SAMSUNG 8 7 8

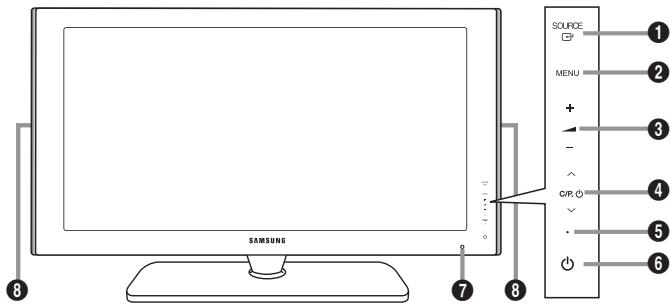

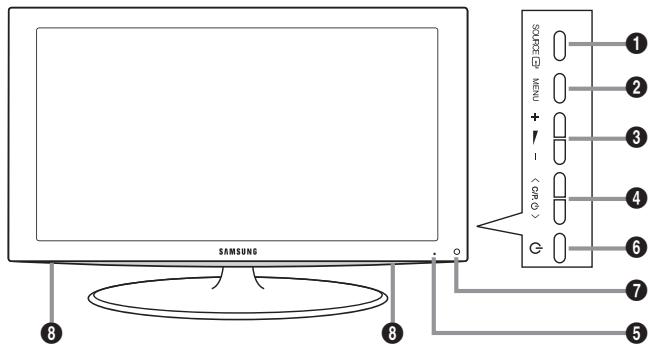

Az előlapon lévő gombok Működtetésükhöz érintse meg mindegyik gombot.

SAMSUNG ⑧ ⑧ ① ② ③ + - ( G HAP ) G ④ ⑥ ⑦ ⑤

Az oldallapon lévő gombok
A termék színe és formája típusonként különbözhet.

① SOURCE

Váltogat az összes hozzáférhető beviteli forrás között (TV, 1. Külső, 2. Külső, AV, S-Video, Komponens, PC, HDMI1, HDMI2, HDMI3).

A képernyőn megjelenő menüben úgy használja ezt a gombot, ahogy a távirányítón az ENTERG Gombot szokás.

② MENU

Nyomja meg, ha a képernyőmenüt kívánja megjeleníteni.

③ - △ +

A hangerő csökkentésére vagy növelésére használható. A képernyőn megjelenő menüben a - + gombokat úgy használja, ahogy a távirányítón a és a gombokat szokás.

4 ∨ C/P. ⏻ ∧

Csatornaváltáshoz.

A képernyőn megjelenő menüben a √ C/P. ⏻ gombokat úgy használja, ahogy a távirányítón a ▼ és a ▲ gombokat szokás.

(A televíziót a távvezérlő nélkül a csatornaváltó gombbal is bekapcsolhatja.)

⑤ Tápfeszültségjelző

Villog és elalszik, ha a készülék be van kapcsolva, készenléti állapotban pedig folyamatosan világít.

6 ⏻ (Tápellátás)

A televízió be- és kikapcsolásához nyomja meg.

⑦ Távirányító érzékelője

A távvezérlőt a TV-nek erre a pontjára kell irányítani.

⑧ Hangszórók

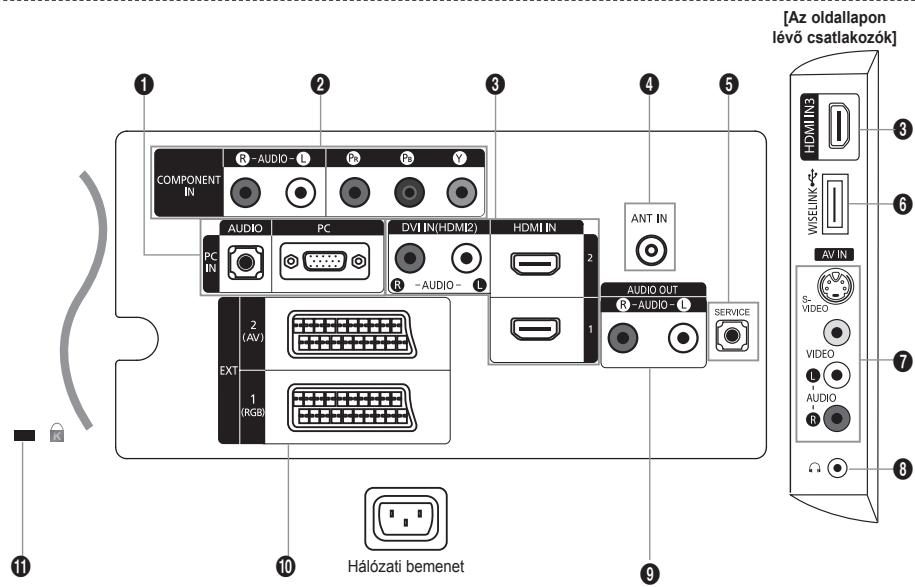

[Az oldallapon lévő csatlakozók] COMPONENT IN R - AUDIO - L Pb Pb V AUDIO PC DV1 IN(HDMI2) HDMI IN PC IN R - AUDIO - L ANT IN 2 (AV) EXT 1 (RGB) AUDIO OUT R - AUDIO - L SERVICE AV IN S VIDEO VIDEO L AUDIO R Hálózati bemenet

A termék színe és formája típusonként különbözhet.

Ha külső eszközt csatlakoztat a TV-hez, győződjön meg róla, hogy az egység ki van kapcsolva.
Külső eszköz csatlakoztatása esetén ügyeljen a csatlakozó és a kábel színének egyeztetésére.

① PC IN [PC]/[AUDIO]

- A számítógép video- és audiokimenetét lehet rá csatlakoztatni.

② COMPONENT IN

• A komponens videokábel (opcionális) egyik végét csatlakoztassa a készülék hátoldalán található komponensbemenethez („PR“, „PB“, „Y“), a másik végét pedig a DVD megfelelő videokimenetéhez.
• Ha a beltéri egységet és a DVD-t egyaránt csatlakoztatni kívánja, akkor először a beltéri egységet kösse össze a DVD-vel, majd ezután készüléke komponensbemenetével („PR”, „PB”, „Y”).
• A komponenseszközökön (DVD-n) a PR, a PB és az Y csatlakozót néha Y, B-Y és R-Y vagy Y, Cb és Cr jelzéssel látják el.
• Az RCA audiokábeleket (opcionális) a készüléke hátsó oldalán található „R -AUDIO - L” bemenethez csatlakoztassa, a kábel másik végét pedig a DVD-n található audiokimenethez.

③ HDMI IN 1, HDMI IN 2, HDMI IN 3

• A HDMI-csatlakozóval ellátott AV-készülékek (beltéri egységek, DVD-lejátszók) közötti kapcsolatot támogatja.
• HDMI–HDMI összeköttetés esetén nincs szükség kiegészítő hangkapcsolatra.
• HDMI/DVI csatlakoztatás esetén HDMI IN2 csatlakozót kell használni.

Mi az a HDMI?

• A „High Definition Multimedia interface” (nagy felbontású multimédiás interfész) nagy felbontású digitális videoanyag és digitális audiofelvételek többcsatornás átvitelét teszi lehetővé.
• A HDMI/DVI-csatlakozó támogatja a DVI-kapcsolatot egy kiterjesztett eszközre, a megfelelő kábelen keresztül (nincs mellékelve). A HDMI és a DVI között az a különbség, hogy a HDMI-eszköz mérete kisebb, telepítve van rá a HDCP (Nagy sávszélességű digitális másolásvédelem) kódolási funkció, valamint támogatja a többsatornás digitális hangátvitelt.

A TV esetleg nem ad ki hangot és a kép természetellenes színekben jelenhet meg, ha 1.3 verziónál régebbi HDMI-t támogató DVD-lejátszót/kábeltelevíziós beltéri egységet/műholdvevőt csatlakoztat. Ha egy régebbi HDMI-kábelt csatlakoztat és nincs hang, csatlakoztassa a HDMI-kábelt a televízió hátoldalán található HDMI IN 2 csatlakozóhoz és az audiokábeleket a DVI IN (HDMI2) [R-AUDIO-L] csatlakozókhoz. Ebben az esetben lépjen kapcsolatba a DVD-lejátszót/kábeltelevíziós beltéri egységet/műholdvevőt árusító céggel a HDMI verzió megerősítéséért, majd kérjen egy friss firmware verziót. Az 1.3 verziótól eltérő HDMI kábelek zavaró vibrációt okozhatnak a képernyőn vagy nem adnak képet.

- DVI audiokimenetek külső eszközökhöz.

A HDMI/DVI és a komponens csatlakoztató támogatása

	480i	480p	576i	576p	720p	1080i	1080p
HDMI/DVI 50Hz	X	X	X	O	O	O	O
HDMI/DVI 60Hz	X	O	X	X	O	O	O
Komponens	O	O	O	O	O	O	O

4 ANT IN

A televízió-csatornák megfelelő megtekintéséhez az alábbi források valamelyikén át biztosítani kell a készülék jelvételét:

- kültéri antenna, kábeltelevíziós hálózat vagy műholdas hálózat.

⑤ SERVICE

A Kensington zár helye a típustól függően változhat. Így a távvezérlőn keresztül állíthatja a TV helyzetének szögét.

6 WISELINK

- Csatlakoztasson USB háttértároló eszközt a képfájlok (JPEG) megtekintéséhez és az audiofájlok (MP3) lejátszásához

⑦ S-VIDEO vagy a VIDEO / R-AUDIO-L

• Csatlakoztassa az RCA- vagy az S-VIDEO-kábelt a megfelelő külső A/V készülékhez, pl. VCR-hez, DVD-hez vagy kamerához.
• Csatlakoztassa az RCA audiokábeleket a készüléken található „R-AUDIO-L” csatlakozóhoz, a másik végét pedig az A/V készülék megfelelő audiokimeneti csatlakozójához.

⑧ Fejhallgató csatlakozója

- Fejhallgatót a készüléken található fejhallgató kimenethez csatlakoztathat. Amíg a fejhallgató csatlakoztatva van, a beépített hangszórók inaktívak.

⑨ AUDIO OUT[R-AUDIO-L]

- Az RCA audiokábeleket a készüléke hátsó oldalán található [R- AUDIO-L] bemenethez csatlakoztassa, a kábel másik végét pedig az erősítőn vagy a DVD házimozin található audiobemenethez.

⑩ EXT 1, EXT 2

Csatlakozó	Bevitel			Kimenet
	Videó	Audió (bal/jobb)	RGB	Videó + Audió (bal/jobb)
1. Külső	O	O	O	Csak TV-kimenet van.
2. Külső	O	O		Választható kimenet.

- Bemenetek és kimenetek külső berendezések, például videomagnó, DVD-, videojáték- vagy videolemez-lejátszó számára.

⑪ Kensington Lock (a modelltöl függöen)

• A Kensington-zár (opcionális) olyan eszköz, amellyel a rendszer fizikailag rögzíthető, ha a készüléket nyilvános helyen használják.
• Ha zárszerkezetet szeretne használni, forduljon segítségért a tv-készülék eladójához.
• A Kensington zár helye a típustól függően változhat.

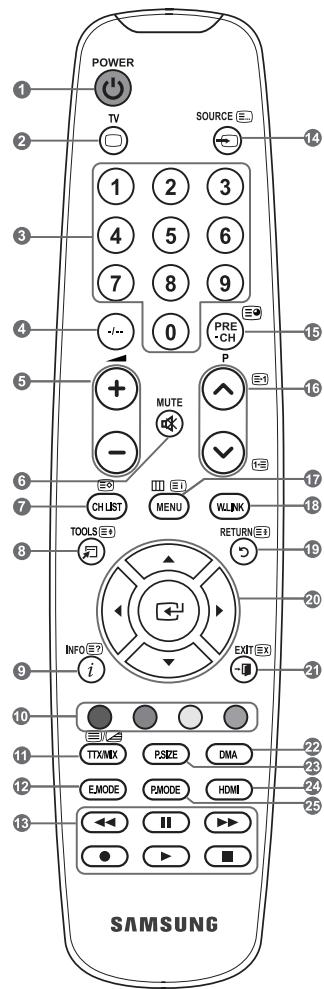

① Televízió készenléti gombja
② Közvetlenül kiválasztja a TV-üzemmódot
③ Számgombok közvetlen csatornaeléréshez
④ Egyjegyű/kétjegyű csatornaválasztás
5 +: Hangerő növelése
-: Hangerő csökkentése
⑥ Hang ideiglenes kikapcsolása
⑦ A képernyőn megjelenik a „Csatornalista” felirat.
8 A gyakran használt funkciók kiválasztásához használható.
9 A sugárzott műsor információinak megtekintésére szolgál
10 Színes gombok: Ezek a gombok a Csatornalista, WISELINK stb. kezelésére használhatók.
12 Megnyomásával kiválasztható a kép- és hangmód a sportközvetítésekhez, a filmekhez és a játékokhoz.
13 Használja ezeket a gombokat a DMA, WISELINK és Anynet+ esetében.
(●: Ezzel a távvezérlővel vezérelhető az Anynet+ funkcióval rendelkező Samsung felvevőkkel készített felvétel)
14 Elérhető forrás kiválasztása
15 Előző csatorna
16 P^: Következő csatorna
P√: Előző csatorna
17 A fö képernyömenü megjelenítése
18 Ez a funkció lehetővé teszi fénykép- és zenefájlok megtekintését és lejátszását külső eszközről.
19 Visszatérés az előző menühöz

20 A menü kurzorát vezérli
21 Kilépés a képernyőmenüböl
22 Akkor használja, ha SAMSUNG DMA (digitális médiaadapter) eszközt csatlakoztat HDMI-interfészen keresztül, és DMA-üzemmódra vált. (DMA gomb nincs minden készüléken.) Működéséről további információt talál a DMA használati útmutatójában. Ez a gomb akkor használható, ha az „Anynet+ (HDMI-CEC)” állása „Be” (lásd az 38. oldalt).
23 Képméret kiválasztása
24 HDMI-mód közvetlen kiválasztása
25 Képhatás kiválasztása

Teletext funkciók

② Kilépés a teletext megjelenítési módból
⑦ Teletext tárolása
8 Teletext méretének kiválasztása
⑨ Teletext megjelenítése
10 Fastext témaválasztás
11 Válasszon a Teletext, Dupla és Mix opciók közül.
14 Teletext mód kiválasztása (LIST vagy FLOF)
15 Teletext aloldal
16 P ^∧ : Teletext következő oldala P ^∨ : Teletext előző oldala
17 Teletext tartalomjegyzék
19 Teletext kimerevítése
21 Teletext törlése

POWER TV SOURCE 1 2 3 4 5 6 7 8 9 - - 0 PRE CH MUTE P - - CH LIST MENU WLINK TOOLS RETURN INFO(ET) EXIT EX i - SAMSUNG

Az éles fény befolyásolhatja a távvezérlő teljesítményét.

Elemek behelyezése a távirányítóba

1. Az ábrán látható módon tolja felfelé a távvezérlő hátlapját.
2. Tegyen be két AAA méretű elemet.

Az elemek „+” és „-” pólusát az elemtartóban látható ábrával egyezően kell elhelyezni.

1. Tegye vissza a fedelet.

Ha hosszabb ideig nem használja a távvezérlőt, vegye ki az elemeket, és tárolja őket hűvös, száraz helyen.

Ha a távvezérlő nem működik, ellenőrizze a következőket:

1. Be van kapcsolva a TV?
2. Felcserélődött az elemek plusz és mínusz pólusa?
3. Kifogytak az elemek?
4. Áramkimaradás van, vagy nincs csatlakoztatva a tápkábel?
5. Van a közelben fluoreszkáló fény vagy neonfényjel?

A készülék be- és kikapcsolása

A tápfeszültség vezetéke a készülék hátoldalához van csatlakoztatva.

1. Helyezze a tápfeszültség-vezeték csatlakozóját a megfelelő aljzatba.

A készenléti állapotot jelző fény világít a készüléken.

1. Nyomja meg a készülék ⏻ gombját.

A távirányító POWER☉ vagy TV gombjával is bekapcsolhatja a TV-készüléket.
A készülék automatikusan a legutoljára megtekintett csatornát választja ki.

1. Nyomja meg a számgombot (0\~9) vagy a csatornaváltó gombot ( / ) a távvezérlön vagy a készülék ∨ C/P. ⊕ ∧ gombját.

A készülék első használatakor ki kell választania, hogy melyik nyelvet szeretné használni a menük és üzenetek megjelenítéséhez.

1. A készülék a POWER ^○ gomb ismételt megnyomásával kapcsolható ki.

A televízió készenléti üzemmódba helyezése

A televízió készenléti üzemmódba kapcsolásával a készülék áramfogyasztása csökkenthető.

A készenléti üzemmód a tévénézés átmeneti megszakításakor (például étkezések alkalmával) lehet hasznos.

1. Nyomja meg a távvezérlő POWER ⏻ gombját.

A képernyő elsötétül, és a vörös készenléti jelzőfény világítani kezd a készüléken.

1. A készülék visszakapcsolásához nyomja meg újra a POWER ^6 gombot, a számgombokat (0\~9), a TV gombot vagy a csatornaváltó ( ^5 / ^6 ) gombot.

A televíziót ne hagyja hosszabb ideig (például amíg szabadságra utazik) készenléti állapotban. Érdemes a televízió táp- és antennacsatlakoztatását is megszüntetnie.

A menü megtekintése

1. Kapcsolja be a készüléket, majd nyomja meg a MENU gombot. A fömenü megjelenik a képernyön. A menü bal oldalán látható ikonok jelentése: Kép, Hang, Csatorna, Beállítás, Bemenet.
2. A ▲ vagy a ▼ gombbal válassza ki az egyik ikont. Az ikon almenüjébe az ENTERG gomb megnyomásával léphet be.
3. A kilépéshez nyomja meg az EXIT gombot. ➢ Körülbelül egy perc múlva a képernyőmenü eltűnik.

TV Kép Üzemmód : Normál Háttérvilágítás 7 Kontraszt 95 Fényerő 45 Élesség 50 Szín 50 Árnyalat Z50 V50 Részletbeállítások További menüpontok Mozgatás Belépés Vissza

CH LIST MENU TOOLS RE1

A TOOLS gomb használata

A TOOLS gombbal gyorsan és könnyen kiválaszthatja a leggyakrabban használt funkciókat. A „Eszközök” menü a megtekintés külső bemeneti módjától függően változik.

1. Nyomja meg az TOOLS gombot. Megjelenik a „Eszközök” menü.
2. A ▲ vagy a ▼ gombbal választhat menüt.
3. A ▲/▼/◄/► ENTER Gombokkal jelenítheti meg, módosíthatja és használhatja a kiválasztott elemeket. Az egyes funkciók részletesebb ismertetését a megfelelő oldalon találja.

♦ Anynet+ (HDMI-CEC), (lásd az 38. oldalt)
♦ Kép Üzemmód, (lásd az 15. oldalt)
♦ Hang üzemmód, (lásd az 21. oldalt)
♦ Auto kikapcs., (lásd az 23. oldalt)
◆ SRS TS XT, (lásd az 21. oldalt)
♦ Energiagazd., (lásd az 26. oldalt)
♦ Kettős I/II, (lásd az 22. oldalt)
♦ PIP, (lásd az 20. oldalt)
♦ Autom. beállítás, (lásd az 29. oldalt)

Eszközök Anynet+ (HDMI-CEC) Kép Üzemmód : Normál Hang üzemmód : Egyedi Auto kikapcs. : Ki SRS TS XT : Ki Energiagazd. : Ki Kettős I/II : Mono ♦ Mozgatás □ Belépés → Kilépés

Plug & Play

A TV-készülék legelső bekapcsolásakor több alapvető felhasználói beállítás végezhető el egymás után automatikusan. A lehetőségek az alábbiak.

Ha a „Plug & Play” futása alatt egy percet meghaladó időtartamban a távvezérlőről nem érkezik bemenő jel, aktiválódik a képernyővédő.
A képernyővédő aktiválódik, ha 15 percet meghaladó időtartamban nincs működést jelző jel.

1. Nyomja meg a távvezérlő POWER ⏻ gombját.

Megjelenik a „Start Plug & Play.“ üzenet az „OK“ gombbal.

1. Válassza ki a megfelelő nyelvet a ▲ vagy ▼ gomb lenyomásával.

Az ENTER↔ gombbal hagyja jóvá választását.

1. Az „Üzlet mód” vagy az „Otthon” mód kiválasztásához nyomja meg a ◀ vagy a ▶ gombot, majd nyomja meg az ENTER-gombot.

Javasoljuk, hogy TV-készülékét állítsa „Otthon” módra, hogy otthonában a legkiválóbb képminőséget élvezhesse.

Az „Üzlet mód” mód használata kereskedelmi környezetben javasolt.
Ha a készüléket véletlenül „Üzlet mód” módba állította, és szeretne visszatérni a (Normál) „Otthon” beállításba: Nyomja meg a TV hangerőszabályzó gombját. Amikor a hangerő képernyőmenüje megjelenik, tartsa lenyomva 5 másodpercig a MENU gombot.

1. Megjelenik az „Ellenőrizze az antennabemenetet“ üzenet az „OK“ gombbal.

Nyomja meg az ENTER↔ gombot.

Ellenőrizze az antennakábel megfelelő csatlakoztatását.

1. A megfelelő ország kiválasztásához nyomja meg a ▲ vagy a ▼ gombot, majd az ENTER☐ gombot.
2. Az „Automata tárolás” menü a „Start“ választásával jelenik meg. Nyomja meg az ENTER↔ gombot.

A csatornakeresés automatikusan indul el és áll le.

Az ENTER↔ gomb lenyomásával bármikor megszakíthatja a memóriába tárolás folyamatát.
Miután az összes csatorna tárolása megtörtént, megjelenik az „Órabeállítás” menü.

1. Nyomja meg az ENTER↔ gombot.

Válassza ki a ◀ vagy a ▶ gombbal az „Hónap“, „Nap“, „Év“, „Óra“, vagy a „Perc“.

Állítsa be az „Hónap“, „Nap“, „Év“, „Óra“, vagy a „Perc“ a ▲ vagy a ▼ gombbal.

A távvezérlőn található számgombok segítségével is beállíthatja az órát, napot, hónapot, évet és a percet.

1. Az ENTER-gombbal hagyja jóvá a választását. Megjelenik a „Jó szórakozást!” üzenet. Ha végzett, nyomja meg az ENTER-gombot.

Akkor is, ha nem nyomta meg az ENTERG gombot, az üzenet néhány másodperc múlva automatikusan eltűnik.

◆ Nyelv: A nyelv kiválasztása.
♦ Ország: Az ország kiválasztása.
♦ Automata tárolás: Az adott területen elérhető csatornák automatikus megkeresése és tárolása.
♦ Órabeállítás: A TV órájának beállítása.

Ha vissza kívánja állítani ezt a funkciót...

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

Nyomja meg a ▲ vagy a ▼ gombot a „Beállítás” kiválasztásához, majd az ENTER↔ gombot.

1. A „Plug & Play” opció kiválasztáshoz ismételten nyomja meg az ENTER Gombot.

A beállításra vonatkozó további részletek a 9. oldalon találhatóak.

A „Plug & Play” funkció csak TV üzemmódban áll rendelkezésre.

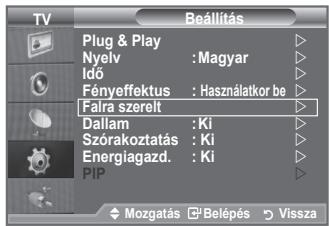

TV Plug & Play Nyelv : Magyar Idő Fényeffektus : Használatkor be Falra szerelt Dallam : Ki Szórakoztatás : Ki Energiagazd. : Ki PIP Mozgatás Belépés Vissza

Plug & Play Plug & Play indítása OK Belépés Vissza

• Csatornák automatikus tárolása
• Csatornák kézi tárolása

TV Ország : Egyesült Kir. Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás Mozgatás ▼Belépés ▼Vissza

Csatornák automatikus tárolása

Végigpásztázhatja a rendelkezésre álló frekvenciatartományt (a lehetőségek országonként eltérőek). Elképzelhető, hogy a csatornákhoz automatikusan hozzárendelt programszámok nem egyeznek az aktuális vagy a kívánt programszámokkal. Azonban kézzel is megválaszthatja a programszámokat, és bármely nem kívánt csatornát törölhet.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Csatorna” opciót, majd nyomja meg az ENTERG gombot.
2. Az „Ország” opció kiválasztásához nyomja meg az ENTER↔ gombot.
3. Válassza ki a megfelelő országot a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER-gombot.
4. A ▲ vagy a ▼ gombbal válassza ki az „Automata tárolás” opciót, majd nyomja meg az ENTER↔ gombot.
5. Nyomja meg az ENTER↔ gombot.

A készülék elkezdi az elérhető csatornák letárolását.

Az ENTER ^G gomb megnyomásával bármikor megszakíthatja a memóriába tárolási folyamatot, és visszatérhet a „Csatorna” menühöz.

1. Az összes elérhető csatorna tárolása után megjelenik a „Sorrend” menü. (Lásd a 13. oldalt)

Csatornák kézi tárolása

Tárolhatja a kívánt televíziós csatornákat, beleértve a kábeltévés hálózaton fogadott csatornákat is.

A csatornák kézi tárolásakor:

♦ Eldöntheti, hogy kívánja-e tárolni mindegyik talált csatornát.
♦ Kiválaszthatja az egyes tárolt csatornák azonosítására szolgáló programszámot.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gombbal válassza ki a „Csatorna” menüpontot, majd nyomja meg az ENTER☑ gombot.

2. A ▲ vagy a ▼ gombbal válassza ki a „Kézi tárolás” menüpontot, majd nyomja meg az ENTERG Gombot.

3. Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTERG Gombot.

4. Ha megfelelőnek találja a beállítást, nyomja meg az ENTER Gombot.

5. A menüböl történő kilépéshez az EXIT gombot kell megnyomni.

TV Ország : Egyesült Kir. Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás Mozgatás □ Belépés □ Vissza

TV Kézi tárolás Program : P 2 Szinrendszer :Auto. Hangrendszer :BG Csatorna :C 3 Keresés :77 MHz Tárolás :?

♦ Program (a csatornához rendelni kívánt program száma)
- A ▲ vagy a ▼ gombbal választható ki a megfelelő szám.
A számot a távirányítón a (0\~9) számgombbal közvetlenül is ki lehet választhatni.

♦ Színrendszer: Auto./PAL/SECAM/NTSC4.43
- Válassza ki a kívánt színnormát a ▲ vagy a ▼ gombbal.

♦ Hangrendszer: BG/DK/I/L

- Válassza ki a kívánt hangnormát a ▲ vagy a ▼ gombbal.

♦ Csatorna (Ha tudja a tárolni kívánt csatorna számát)

- A ▲ vagy a ▼ gombbal válassza a C (antenna) vagy az S (kábel) csatornatípust.

- Nyomja meg a ▶ gombot, majd a ▲ vagy ▼ gombbal válassza ki a kívánt számot.

A számot a távirányítón a (0\~9) számgombbal közvetlenül is ki lehet választhatni.

Ha nincs vagy nem megfelelő a hang, válasszon ki másik hangnormát.

♦ Keresés (Ha nem ismeri a csatorna számát)

- A ▲ vagy a ▼ gombbal indítsa el a keresést.

- A hangolóegység addig pásztázza a frekvenciatartományt, amíg az első csatorna vagy a kiválasztott csatorna meg nem jelenik a képernyőn.

♦ Tárolás (Store – a csatorna és a hozzá társított programszám tárolásakor)

- Válassza az „OK” beállítást az ENTER↔ gombbal.

Csatorna mód

• P (Program mód): A hangolás befejezésekor a térségben fogható műsorszóró állomásokat a készülék a P00 és P99 pozíciószámhoz rendeli. A csatornát a pozíciószám megadásával választhatja ki.
• C (Antennás csatorna mód): Ha ebben az üzemmódban megadja az adott csatornához tartozó számot, előhívhatja a kívánt (antennán keresztül sugárzott) csatornát.
• S (Kábeltelevíziós mód): Ha ebben az üzemmódban megadja az adott csatornához tartozó számot, előhívhatja a kívánt (kábel)csatornát.

Csatornák hozzáadása / zárolása

A Csatornakezelő elemmel kényelmesen zárolhat vagy hozzáadhat csatornákat.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Csatorna” menüpontot, majd nyomja meg az ENTER∅ gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Csatornakezelő” menüpontot, majd nyomja meg az ENTER Gombot.

♦ Csatornák hozzáadása

A Csatornalista kényelmesen bővíthető csatornákkal.

1. A „Csatornalista” kiválasztásához nyomja meg az ENTERGombot.

2. Lépjen a (⊕) mezőre a ▲/▼/◄/► gombbal, válassza ki a hozzáadni kívánt csatornát, és az ENTERG gomb megnyomásával adja hozzá.

Ha újra megnyomja az ENTER☑ gombot, a (√) jelzés eltűnik a csatorna mellől, és a csatorna nem adódik hozzá.
Ha a „Gyermekzár” „Be“ van kapcsolva, a „☐” aktív.

TV Ország : Egyesült Kir. Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás Mozgatás □ Belépés ▶ Vissza

Csatornakezelő Csatornalista Gyermekzár : Ki Mozgatás Belépés Vissza

♦ Csatornák zárolása

A kép eltüntetését és a hang némítását lehetővé tévő funkció segítségével megakadályozhatja, hogy illetéktelen személyek, például gyermekek nézhessék a számukra nem megfelelő műsorokat.

1. A ▲ vagy a ▼ gombbal válassza ki a „Gyermekzár” menüpontot, majd nyomja meg az ENTER Gombot.

2. A ▲ vagy a ▼ gombbal válassza ki a „Be” beállítást, majd nyomja meg az ENTER Gombot.

3. A ▲ vagy a ▼ gombbal válassza ki a „Csatornalista” menüpontot, majd nyomja meg az ENTER Gombot.

4. Lépjen a (a) mezőre a ▲/▼/◄/► gombbal, válassza ki a zárolni kívánt csatornát, és az ENTER-gomb megnyomásával zárolja.

Ha újra megnyomja az ENTER☑ gombot, a (√) jelölés eltűnik a csatorna mellől, és a csatorna nem lesz zárolt.
Ha a „Gyermekzár” be van kapcsolva, egy kék képernyő jelenik meg.

1. A menüböl történő kilépéshez az EXIT gombot kell megnyomni.

A „Gyermekzár” „Be” vagy „Ki” kapcsolójával könnyedén válthat a „☐” helyen kiválasztott csatornák aktív és inaktív állapota között.

Csatornalista P 1 C3 1 / 10 Prog. 0 C-- 1 C3 2 BBC 1 3 C74 4 C75 5 C76 6 S3 7 S4 8 S6 9 S7 + Hozzáadá Zárol - Mozgatás - Belépés ↑ Oldal Vissza

Ezeket az opciókat könnyedén kiválaszthatja a távvezérlő CH LIST gombjával is.

Tárolt csatornák rendezése

Ezzel a művelettel módosíthatja a tárolt csatornák programszámát.

Erre a müveletre az automatikus mentés használata után lehet szüksége.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Csatorna” menüpontot, majd nyomja meg az ENTER Gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Sorrend” menüpontot, majd nyomja meg az ENTERG gombot.

3. A ▲ vagy a ▼ gomb lenyomásával válassza ki sorban a módosítani kívánt csatornaszámot. Nyomja meg az ENTERG Gombot.
   A kiválasztott csatorna száma és neve a jobb oldalra kerül.

4. A ▲ vagy a ▼ gombbal lépjen a módosítani kívánt helyre, és nyomja meg az ENTER-gombot.

A kiválasztott csatornát kicserélte a kiválasztott számon előzőleg tárolt csatornára.

1. A többi csatorna elhelyezéséhez ismételje meg a 3 – 4. lépést.

2. A kilépéshez nyomja meg az EXIT gombot.

TV Ország : Egyesült Kir. Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás Mozgatás Belépés Vissza

TV Sorrend Prog. Cs. Név 0 C-- 1 C23 2 C16 3 C3 4 S1 Mozgatás Belépés Vissza

Csatornanevek hozzárendelése

A csatornainformációk sugárzásakor a készülék a csatornaneveket automatikusan hozzárendeli a csatornákhoz. Ezek a nevek azonban módosíthatók, tehát a csatornákhoz új neveket is hozzárendelhet.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. Nyomja meg a ▲ vagy a ▼ gombot a „Csatorna” menü kiválasztásához, majd az ENTER gombot.

2. A ▲ vagy a ▼ gombbal válassza ki a „Név” menüpontot, majd nyomja meg az ENTERG gombot.

3. Ha szükséges, a ▲ vagy a ▼ gombbal válassza ki az átnevezendő csatornát. Nyomja meg az ENTER☐ gombot.

A névmező körül megjelenik a kiválasztási sor.

Következőhöz...	Művelet...
Betű, szám vagy szimbólum kijelölése	Nyomja meg a ▲ vagy a ▼ gombot
A következő betűre lépés	Nyomja meg a ▶ gombot.
Az előző betűre lépés	Nyomja meg a ◀ gombot.
Név jóváhagyása	Nyomja meg az ENTERG-gombot.

TV Ország : Egyesült Kir. Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás Mozgatás Belépés Vissza

TV Prog. Cs. Név 0 C-- ---- 1 C23 ---- 2 C16 ---- 3 C3 ---- 4 S1 ---- Mozgatás Belépés Vissza

A következő karakterek használhatók: Az ábécé betűi (A–Z), számok (0–9) és speciális karakterek (+, -, *, /, szóköz)

1. Valamennyi átnevezendő csatorna esetén ismételje meg a 3. és 4. lépést.

2. A kilépéshez nyomja meg az EXIT gombot.

Csatornák finomhangolása

Kézi finomhangolással igazíthatja be egy adott csatorna optimális vételét.

1. A finomhangolni kívánt csatorna közvetlen kiválasztásához nyomja meg a megfelelő számgombot.
2. A menü megjelenítéséhez nyomja meg a MENU gombot. Nyomja meg a ▲ vagy a ▼ gombot a „Csatorna” menü kiválasztásához, majd az ENTER gombot.
3. A ▲ vagy a ▼ gombbal válassza ki a „Finomhangolás” menüpontot, majd nyomja meg az ENTER↔ gombot.
4. A ◀ vagy a ▶ gombbal finomhangolhatja a képet. Nyomja meg az ENTER↔ gombot.
5. A kilépéshez nyomja meg az EXIT gombot.

A már mentett finomhangolt csatornák száma mellett, a csatornacímben, a jobb oldalon egy csillag „*” szerepel. Ezután a csatorna száma vörös lesz.

Ha a finomhangolást „Vissza” szeretné állítani, nyomja meg a ▲ vagy ▼ gombot, majd az ENTERG gombot.

TV Ország : Egyesült Kir. Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás Mozgatás □ Belépés ▶ Vissza

Finomhangolás P 1 0 Vissza Beállítás Mentés Vissza

Képtípus módosítása

Kiválaszthatja az elvárásainak leginkább megfelelő képtípust.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A „Kép” menüpont kiválasztásához nyomja meg az ENTERG Gombot.
2. Az ENTER gomb ismételt megnyomásával válassza az „Üzemmód” menüpontot.
3. Válassza ki a kívánt képhatást a ▲ vagy a ▼ gombbal. Nyomja meg az ENTER-gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

♦ Kiemelt: Nagy felbontású kép megjelenítése világos szobában.
♦ Normál: Kép optimális megjelenítése normál környezetben.
◆ Film: Kép kellemes megjelenítése sötét szobában.

A Kép módot minden egyes bemeneti forrásra külön be kell állítani.

TV Üzemmód : Normál Hättérvilágítás 7 Kontraszt 95 Fényerő 45 Élesség 50 Szín 50 Árnyalat Z50 V50 Részletbeállítások További menüpontok Mozgatás Belépés Vissza

TV Üzemmód : Kiemelt Háttérvilágítás Normál Kontraszt Film 35 Fényerő 45 Élesség 50 Szín 50 Arnyalat Z50 V50 Részletbeállítások További menüpontok Mozgatás Belépés Vissza

A képbeállítás kiválasztásához a távvezérlő P.MODE gombja is használható.

Egyszerű beállítás

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „Kép Üzemmód”.
3. A ◀ vagy a ▶ gombbal válassza ki a kívánt képmódot.
4. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.

TTX/MIX PSIZE DMA E.MODE PMODE << || ►

Eszközök Anynet+ (HDMI-CEC) Kép Üzemmód ← Normál ► Hang üzemmód : Egyedi Auto kikapcs : Ki SRS TS XT : Ki Energiagazd. : Ki Kettös I/II : Mono ♦ Mozgatás ♦ Beállítás → Kirépés

Az egyedi képbeállítások módosítása

A készülék számos olyan beállítással rendelkezik, mellyel szabályozhatja a képminőséget.

1. A megfelelő képhatás kiválasztásához végezze el a „Képtípus módosítása” című rész 1 - 3. utasítását.
2. A ▲ vagy a ▼ gombbal válassza ki a kívánt elemet. Nyomja meg az ENTERG gombot.
3. A ◀ vagy a ▶ gombbal válassza ki a kívánt elemet. Nyomja meg az ENTERG gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

♦ Háttérvilágítás: A képernyő fényerejét az LCD háttérvilágítás fényerejének beállításával szabályozhatja. (0\~10)
Kontraszt: A tárgyak és a háttér világosságának és sötétségének beállítása.
♦ Fényerő: A teljes képernyő fényerejének beállítása.
♦ Élesség: A tárgyak kontúrjának élesítése, illetve elmosódottabbá tétele.
♦ Szín: A színek világosabbá vagy sötétebbé tétele.
♦ Árnyalat: A tárgyak színének beállítása, pirosabbá vagy zöldebbé téve azokat a természetesebb hatás elérése érdekében.

A beállított értékeket a rendszer a kiválasztott képmódtól függően tárolja.
PC üzemmódban csak a „Háttérvilágítás”, a „Kontraszt” és a „Fényerő” beállítását módosíthatja.
A PAL-rendszer TV, Külső, AV és S-Video üzemmódjánál a „Árnyalat” funkció nem használható.
A „Visszaáll.” gomb megnyomásával visszatérhet a gyári képbeállítási alapértékekre. (Lásd a „Képbeállítás visszaállítása a gyári alapértékekre” című részt a 17. oldalon.)

TV Üzemmód : Normál ▶ Háttérvilágítás 7 Kontraszt 95 Fényerő 45 Élesség 50 Szín 50 Árnyalat Z50 V50 Részletbeállítások ▶ További menüpontok Mozgatás Belépés Vissza

Háttérvilágítás 7 Mozgatás Beállítás Vissza

A kép részletes beállításainak konfigurálása

Beállíthatja a szemének legkellemesebb színtónust is.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A „Kép” menüpont kiválasztásához nyomja meg az ENTERG Gombot.
2. A „Üzemmód” menüpont kiválasztásához nyomja meg az ENTER☐ gombot.
3. A ▲ vagy a ▼ gombbal válassza ki a „Részletbeállítások” menüpontot, majd nyomja meg az ENTER Gombot.
4. Válassza ki a kívánt beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER Gombot.
5. Ha megfelelőnek találja a beállítást, nyomja meg az ENTERG gombot.
6. A kilépéshez nyomja meg az EXIT gombot.

A „Részletbeállítások” funkció használatára „Normál” vagy „Film” üzemmódban van lehetőség.

PC üzemmódban a „Részletes beállítások” elemei közül csak a „Dinamikus kontraszt”, a „Gamma” és a „Fehéregyensúly” értékét módosíthatja.

TV Üzemmód : Normál Háttérvilágítás 7 Kontraszt 95 Fényerő 45 Élesség 50 Szín 50 Árnyalat Z50 V50 Részletbeállítások További menúpontok Mozgatás Belépés Vissza

Részletbeállítások Fekete beállítás : Ki ▶ Dinamikus kontraszt : Közepes ▶ Gamma : 0 ▶ Szinköz : Egyedi ▶ Fehéregyensúly ▶ Börszín tónus : 0 ▶ Eljavitás : Be ▶ xvYCC : Ki ▶ ◆ Mozgatás □ Belépés ▶ Vissza

Fekete beállítás: Ki/Alacsony/Közepes/Magas A feketeség szintje a képernyőn a képmélység szabályozása érdekében közvetlenül is megválasztható.
◆ Dinamikus kontraszt: Ki/Alacsony/Közepes/Magas A képernyőn a kontraszt állítható, hogy a legjobb kiemelést biztosítsa.

◆ Gamma: -3\~ +3

Beállíthatja az elsődleges színek (piros, zöld, kék) erősségét.

Nyomja a ◀ vagy a ▶ gombot addig, amíg el nem éri az optimális beállítást.

◆ Színköz: Auto./Természetes/Egyedi

A színskála „Vörös“, „Zöld“ és „Kék” színböl álló színmátrix.

Kedvenc színterének kiválasztásával fedezze fel a legtermészetesebb színeket.

Auto.: Az Automatikus színskála automatikusan beállítja a legtermészetesebb színtónust a programforrások alapján.
♦ Természetes: A Természetes színskála mély és színgazdag tónust jelent.
♦ Egyedi: A színtartomány egyéni ízlésnek megfelelő beállítása.

A színskála testreszabása

Szín: Vörös/ Zöld/ Kék/ Sárga/ Cián/ Bíbor

A színtartományt egyéni ízlésének megfelelően állíthatja be.

A „Szín” akkor áll rendelkezésre, ha a „Színköz” beállítása „Egyéni”.

A ▲ vagy a ▼ gombbal választhat a „Vörös”, „Zöld”, „Kék”, „Sárga”, „Cián” és „Bíbor” szín közül. Nyomja meg az ENTER☑ gombot.

Vörös/zöld/kék: A „Szín” menüben beállíthatja a kiválasztott szín RGB (vörös/zöld/kék) értékeit.

A ▲ vagy a ▼ gombbal választhatja ki a „Vörös”, „Zöld” vagy „Kék” színt módosításra.

Nyomja meg az ENTER↔ gombot.

A ◀ vagy a ▶ gomb lenyomásával növelheti, illetve csökkentheti az egyes elemek értékét. Nyomja meg az ENTER-gombot.

Visszaáll.: A színtér visszaállítása az alapértelmezett értékekre.

◆ Fehéregyensúly: P-eltolás/Z-eltolás/K-eltolás/P-nyereség/Z-nyereség/K-nyereség/Visszaáll.

A természetesebb képszínezés érdekében a színhőmérséklet beállítható.

P-eltolás/Z-eltolás/K-eltolás/P-nyereség/Z-nyereség/K-nyereség: A módosított értékeknek megfelelően változik a módosított képernyő.

Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER Gombot.

Nyomja a ◀ vagy a ▶ gombot addig, amíg el nem éri az optimális beállítást.

Visszaáll.: A korábban beállított fehéregyensúly visszaáll a gyári alapértékre.

◆ Bőrszín tónus: -15\~ +15

Hangsúlyozhatja a képen a börtónus árnyalatát.

Nyomja a ◀ vagy a ▶ gombot, amíg el nem éri az optimális beállítást.

A módosított értékek megjelennek a módosított képernyőn.

◆ Éljavítás: Ki/Be

Hangsúlyozhatja az objektumok határait a képen.

◆ xvYCC: Ki/Be

Az xvYCC üzemmód bekapcsolásával növelheti a részletességet és a színtartományt, ha olyan külső eszközről (pl. DVD-lejátszóról) néz filmeket, amely a HDMI vagy Komp. Be csatlakozóhoz csatlakozik. A szolgáltatás használatához a képüzemmódot Film állásba kell állítania.

Csak a „Film“ mód „HDMI“ és „Komponens“ beállításánál áll rendelkezésre.

Ha az xvYCC funkció aktív, a PIP (kép a képben) funkció nem választható.

Képbeállítások visszaállítása gyári alapbeállításra

Visszatérhet a gyári képbeállítási alapértékekre.

1. A megfelelő képhatás kiválasztásához végezze el a „Képtípus módosítása” című rész 1 - 3. utasítását a 15. oldalon.
2. A ▲ vagy a ▼ gombbal válassza ki a „Visszaáll.” menüpontot, majd nyomja meg az ENTER∅ gombot.
3. A ▲ vagy a ▼ gombbal válassza ki az „OK” vagy a „Kilépés” feliratot. Nyomja meg az ENTERG gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

A „Visszaáll.” mindegyik képmódra használandó.

TV Kép További menüpontok Képopciók Visszaáll. : OK Kilépés Mozgatás Belépés Vissza

A képopció beállítása

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A „Kép” menüpont kiválasztásához nyomja meg az ENTERG Gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Kép” menüpontot, majd nyomja meg az ENTERG gombot.
3. Válassza ki a kívánt beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER Gombot.
4. Ha megfelelőnek találja a beállítást, nyomja meg az ENTERG gombot.
5. A kilépéshez nyomja meg az EXIT gombot.

PC üzemmódban a „Képopciók” elemei közül csak a „Színtónus” és a „Méret” módosítható.

◆ Színtónus: Hideg2/Hideg1/Normál/Meleg1/Meleg2

Beállíthatja a szemének legkellemesebb színtónust is.

A beállított értékeket a rendszer a kiválasztott „Kép” függően tárolja.
A „Meleg1“ és a „Meleg2“ csak akkor használható, ha a képmód beállítása „Film”.

◆ Méret: Auto széles/16:9/Széles nagyítás/Nagyítás/4:3/ Csak pásztázás

Beállíthatja az igényeinek legjobban megfelelő képméretet.

TV Kép További menüpontok Képopciók Visszaáll. : OK Mozgatás □ Belépés □ Vissza

TV Képopciók Szintónus : Normál ▶ Méret : Auto széles ▶ Képernyő mód : 16:9 ▶ Dig. Zajcsökk. : Auto ▶ DNle : Be ▶ HDMI feketeszint : Normál ▶ Mozi plusz : Alacsony ▶ Csak kék üzemmód : Ki ▶ ◇ Mozgatás □ Belépés □ Vissza

◆ Auto széles: A kép méretének automatikus beállítása „16:9” oldalarányra.
◆ 16 :9: A kép méretét a DVD-hez vagy szélesvásznú tévéadásokhoz megfelelő 16:9 oldalarányra igazítja.
◆ Széles nagyítás: A 4:3-as aránynál jobban megnagyítja a képet.
◆ Nagyítás: A 16:9 szélességű képet (függőleges irányban) nagyítja, hogy kitöltse a képernyőt.
◆ 4:3: Ez az alapértelmezett beállítás videoó vagy normál tévéadás megtekintéséhez.
Csak pásztázás: Ennek a funkcionak a használata teljes, levágás nélküli képet biztosít, ha a bejövő jelsorozat HDMI (720p/1080i/1080p) vagy Komponens (1080p/1080i).

Az „Auto széles” funkció csak „TV“, „1. Külső“, „2. Külső“, „AV“, és „S-Video“ módban elérhető.
PC üzemmódban csak a „16:9” és a „4:3” mód állítható be.
A TV bemenetéhez csatlakoztatott minden külső eszköz beállításai módosíthatók és tárolhatók.
Ha az eszközön több mint két órán keresztül állókép jelenik meg, időleges képernyőbeégés fordulhat elő.
„Széles nagyítás”: A szimbóumnak a ▶ vagy az ENTER gomb megnyomásával történő kijelölését követően használja a ▲ vagy a ▼ gombot a kép függőleges irányú eltolásához.
„Nagyítás”: A ◀ vagy a ▶ gombbal válassza ki a ■ szimbólumot. A kép felfelé vagy lefelé tolásához használja a ▲ vagy ▼ gombot. A ■ kiválasztását követően használja a ▲ vagy a ▼ gombot a képméret függőleges irányú növeléséhez, illetve csökkentéséhez.
Amikor a PIP (Kép a képben) beállítása Double (Kettős) (□□, □□) mód, a Képméret nem állítható.
A „Csak pásztázás” kiválasztása után HDMI (1080i/1080p) vagy Komponens (1080i/1080p) üzemmódban: Válassza ki az ☐ elemet a ◀ vagy a ▶gomb megnyomásával. A képet a ▲, ▼, ◀ vagy ▶ gombbal mozgathatja.

Hang: A ▲ vagy a ▼ gombbal válassza a „Hang” elemet, majd nyomja meg az ENTERG gombot. A beállítás alaphelyzetbe állítható.

Ezeket a beállításokat a távvezérlő P.SIZE gombjával is kiválaszthatja

E/CE TTX/MIX P/SIZE E.MODE P.MODE HDMI

◆ Képernyő mód: 16:9/Széles nagyítás/Nagyítás/4:3

Ha a 16:9 oldalarányú készüléken az automatikus szélességű képméretet választja, a látni kívánt képméretnek csak a 4:3 WSS (széles képernyős mód) beállítást választhatja, mást semmit. Az egyes európai országok eltérő képméretet használnak, ezt a funkciót tehát ezeknek a felhasználóknak szántuk.

♦ 16:9: A képet 16:9 arányú, szélesvásznú módba állítja.
♦ Széles nagyítás: A 4:3-as aránynál jobban megnagyítja a képet.
♦ Nagyítás: Vízszintesen felnagyítja a képet a képernyőn.
♦ 4:3: A képet 4:3 arányú normál módba állítja.

Ez a funkció csak „Auto széles” módban használható.
➢ Ez a funkció a PC, Komponens vagy HDMI módban nem használható.

◆ Dig. Zajcsökk.: Ki/Alacsony/Közepes/Magas/Auto.

Ha gyenge a készülék által fogott jel, akkor aktiválhatja ezt a funkciót, hogy csökkentse a statikus és szellemképet, amely megjelenhet a képernyőn.

Ha gyenge a jel, válasszon másik opciót a jobb képminőség elérése érdekében.

◆ DNle: Ki/Bemutató/Be

A kiváló képminőség érdekében a televízió DNle-funkcióval rendelkezik. Ez a funkció akkor működik, ha a DNle „Be” van kacsolva. Ha a DNle funkciót a Bemutató állapotra váltotta, a képernyőn demonstrációs céllal láthatja a normál és a DNle-funkciót alkalmazó képet. Így megláthatja a különbséget a kép minőségében.

DNIe™ (a Samsung digitális képminőség-javító technológiája) DNIe™ Ez a szolgáltatás a 3D zajszűréssel, részletkiemeléssel, kontraszterősítéssel és fehérerősítéssel még részletgazdagabb képet varázsol Ön elé. Az új képkompenzáló algoritmus világosabb, tisztább, részletesebb képet biztosít. A DNIe™ technológia minden jelet a néző szeméhez igazít.

Ez a funkció „Film“ és „Normál“ üzemmódban nem használható.

◆ HDMI feketeszint: Normál/Alacsony

A feketeség szintje a képernyőn a képmélység szabályozása érdekében közvetlenül is megválasztható.

Ez a funkció csak akkor aktív, ha a kívülröl származó bemenet a HDMI csatlakozón érkezik (RGB jelsorozat)

◆ Mozi plusz: Ki/Alacsony/Közepes/ Magas/Bemutató

Természetesebb börtónust és tisztábban olvasható szöveget láthat még a gyorsan mozgó jeleneteknél is.

Ezt a funkciót filmnézéshez érdemes használni.
➢ Ez a funkció nem áll rendelkezésre „Széles nagyítás” és „Nagyítás” üzemmódban.
➢ Ez a funkció nem áll rendelkezésre, amikor a „PIP” (Kép a képben) beállítása „Be”.
HDMI 1080p/24Hz üzemmódban nem használható.

◆ Csak kék üzemmód: Ki/Be

Ez a funkció AV készülékek bemérésével foglalkozó szakemberek számára hasznos. Ez a funkció csak a kék jelet jeleníti meg, eltávolítva a vörös és a zöld jeleket a videojelből, így kék szűrő hatást biztosít, amely a videoberendezések (pl. DVD-lejátszók, házimozirendszerek stb.) Color (Szín) és Árnyalat beállításának módosításához használatos.

E funkcióval a Color (Szín) és Árnyalat értékét az egyes videoszközök jelszintjének megfelelő értékre állíthatja a vörös, zöld, kék, cián, bíbor és sárga színoszlop-mintával, további kék szűrő használata nélkül.

A „Csak kék üzemmód” akkor használható, ha a képmód beállítása „Film” vagy „Normál”.

Kép a képben megjelenítés (PIP)

A teljes képernyős képablakkal egyidejűleg egy kisebb képablak is megjeleníthető. Ezáltal a nagy képablak megtekintése közben másik műsort vagy bármilyen csatlakoztatott berendezés videobemenetét is nézheti.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER↔ gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „PIP” menüpontot, majd nyomja meg az ENTER Gombot.
3. Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTERG Gombot.

4. Ha megfelelőnek találja a beállítást, nyomja meg az ENTERG gombot.

5. A kilépéshez nyomja meg az EXIT gombot.

Néha előfordulhat, hogy a PIP-ablakban látható alkép minősége valamelyest romlik, amikor a föképernyőn játékot vagy karaokét néz.

TV Plug & Play Nyelv :Magyar Idő Fényeffektus : Használatkor be Falra szerelt Dallam :Ki Szórakoztatás : Ki Energiagazd. : Ki PIP Mozgatás Belépés Vissza

TV PIP PIP : Be Forrás : TV Méret : □ Helyzet : □ Program : P 1 ♦ Mozgatás □ Belépés ▶ Vissza

Egyszerű beállítás

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „PIP” menüpontot, majd nyomja meg az ENTER G gombot.
3. A ▲ vagy a ▼ gombbal választhat ki egy elemet.
4. A ◀ vagy a ▶ gombbal választhatja ki a megfelelő lehetőséget.
5. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.

Eszközök Anynet+ (HDMI-CEC) Kép Üzemmód : Normál Hang üzemmód : Egyedi Auto kikapcs : Ki SRS TS XT : Ki Energiagazd. : Ki PIP ♦ Mozgatás □ Belépés → Kilépés

PIP PIP : Be ▶ Forrás : TV Program : P 1 Méret : Helyzet : □ ♦ Mozgatás ♦ Beállítás Vissza

♦ PIP: Be/Ki Aktiválhatja vagy kikapcsolhatja a PIP funkciót.

Főkép	Alkép
Komponens	TV, 1. Külső, 2. Külső, AV
HDMI 1, 2, 3	TV, 1. Külső, 2. Külső, AV
PC	TV, 1. Külső, 2. Külső, AV

♦ Forrás Kiválaszthatja az alkép forrását.

♦ Méret: ☐ / ☐ / ☐ Kiválaszthatja az alkép méretét. ➢ Ha a főkép „HDMI” módban van, a „Méret” beállítás rendelkezésre áll.

♦ Helyzet: ☐ / ☐ / ☐ / ☐ Kiválaszthatja az alkép helyzetét. ➢ Double (Kettős) (☐, ☐) üzemmódban a „Helyzet” nem választható ki.

♦ Program Csak akkor választhat csatornát az alképhez, ha a „Forrás” „TV”-re lett állítva.

Hangbeállítások

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gombbal válassza ki a „Hang” menüpontot, majd nyomja meg az ENTERG Gombot.
2. Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER↔ gombot.
3. Ha megfelelőnek találja a beállítást, nyomja meg az ENTERG gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

Üzemmód: Normál/Zene/Film/Beszéd/Egyedi

Kiválaszthatja az adott műsor megtekintéséhez használni kívánt speciális hanghatásokat.

Egyszerű beállítás

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „Hang üzemmód”.
3. A ◀ vagy a ▶ gombbal válassza ki a kívánt hangmódot.
4. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.

TV Üzemmód : Egyedi Hangszínszabályzó SRS TS XT : Ki Autom. hangerő : Ki TV hangszóró : Be Hangválasztás : Főkép Mozgatás ▶Belépés ▶Vissza

Eszközök Anynet+ (HDMI-CEC) Kép Üzemmód : Normál Hang üzemmód ← Egyedi ► Auto kikapcs : Ki SRS TS XT : Ki Energiagazd. : Ki Kettős I/II : Mono ◆ Mozgatás ◄ Beállítás → Kilépés

Hangszínszabályzó: Balansz/100Hz/300Hz/1kHz/3kHz/10kHz

A TV-készülék számos olyan beállítással rendelkezik, amelyekkel szabályozni lehet a hangminőséget.

Ha ezeknek a beállításoknak valamelyikét módosítja, a hangmód automatikusan az „Egyedi” beállításra vált.

TV Hangszínszabályó J + 0 B Balansz 100Hz 300Hz 1kHz 3kHz 10kHz Mozgatás Beállítás Vissza

♦ SRS TS XT: Ki/Be

A TruSurround XT szabadalmaztatott SRS technológia, amely megoldja az 5.1 többsatornás tartalmak két hangsugárzón keresztül történő lejátszásának problémáját. A TruSurround lenyűgöző virtuális térhatás élményét kínálja bármely két hangszerős lejátszó rendszerrel, akár a televízió belső hangszeróin keresztül. A rendszer teljesen kompatibilis az összes többsatornás formátummal.

Egyszerű beállítás

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „SRS TS XT”.
3. A ◀ vagy a ▶ gombbal válassza ki a „Ki” vagy a „Be”.
4. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.

Eszközök Anynet+ (HDMI-CEC) Kép Üzemmód : Normál Hang üzemmód : Egyedi Auto kikapcs : Ki SRS TS XT ◀ Ki ► Energiagazd. : Ki Kettős I/II : Mono ♦ Mozgatás ♦ Beállítás → Kirlépés

A TruSurround XT, az SRS és a (●) szimbólum az SRS Labs, Inc. védjegye. A TruSurround XT technológia beépítését az SRS Labs, Inc. licenceli

♦ Autom. hangerő: Ki/Be

Valamennyi műsorszóró állomás saját jelviszonyokkal rendelkezik, ezért nem egyszerű és nem kényelmes, ha minden egyes csatornaváltáskor be kell állítania a hangerőt. Ezzel a funkcióval automatikusan beállíthatja a kívánt csatorna hangerejét: magas moduláló jel esetén a hangkimenet csökkentésével, alacsony moduláló jel esetén pedig a hangkimenet növelésével.

TV hangszóró: Ki/Be

Ha külön hangszórókból szeretné hallgatni a hangokat, kapcsolja ki a belső erősítőt.

A ▲+ , ▲- és MUTE gomb nem használható, ha a „TV hangszóró” ki van kapcsolva.
Ha a „TV hangszóró” beállítása „Ki”, a Hang menüből csak a „Hangválasztás” beállítás működik (PIP üzemmódban).

♦ Hangválasztás: Főkép/Alkép

Amíg a PIP funkció aktív, hallgathatja az alkép (PIP) műsorának hangját.

- Főkép: A főkép hangjának hallgatására használható.

- Alkép: Az alkép hangjának hallgatására használható.

- Főkép: A főkép hangjának hallgatására használható. - Alkép: Az alkép hangjának hallgatására használható.

A hangmód kiválasztása

A hangmódot a „Eszközök” menüben állíthatja be. „Kettős I/II” beállításnál az aktuális hangmód megjelenik a képernyőn.

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „Kettős I/II”.
3. A ◀ vagy a ▶ gombbal választhatja ki a megfelelő lehetőséget.
4. Nyomja meg az ENTER↔ gombot.

Eszközök Anynet+ (HDMI-CEC) Kép Üzemmód : Normál Hang üzemmód : Egyedi Auto kikapcs : Ki SRS TS XT : Ki Energiagazd. : Ki Kettős I/II Mono ► ♦ Mozgatás ♦ Beállítás -♦ Kilépés

	Audió típusa	Kettős 1/2	Alap
A2 Sztereó	Mono	MONO	Automatikus váltás
	Stereo	STEREO ⇔ MONO
	Kettős	Kettős 1 ⇔ Kettős 2	Kettős 1
NICAM Stereo	Mono	MONO	Automatikus váltás
	Stereo	MONO ⇔ STEREO
	Kettős	MONO ⇔ Kettős 1 Kettős 2←	Kettős 1

Gyenge sztereojel és automatikus váltás esetén állítsa a készüléket Mono módba.
Ez a funkció csak sztereó hangjel esetén aktív. Monó hangjel esetén kikapcsol.
Ez a funkció csak TV módban használható.

Fejhallgató csatlakoztatása (külön megvásárolható)

A TV-készülékhez fejhallgatót csatlakoztathat, így a helyiségben tartózkodók zavarása nélkül nézheti a TV-műsort.

Ha csatlakoztatja a fejhallgató csatlakozóját a megfelelő aljzatba, csak az „Automatikus hangerő” és a „Hangválasztás” beállítások választhatók a hangmenüben (PIP-módban).
A nagy hangerővel és hosszantartóan használt fejhallgató halláskárosodást okozhat.
Amikor fejhallgatót csatlakoztat a rendszerhez, akkor a hangszórók nem szólnak.
A TV és a fejhallgató hangerejének beállítása eltérő.

TV oldalsó panel

Az aktuális idő beállítása és megjelenítése

Beállíthatja a TV-készülék óráját úgy, hogy az INFO gomb megnyomásakor megjelenjen az aktuális idő. Akkor is be kell állítania az időt, amikor az automatikus be-/kikapcsolás időzítőt szeretné használni.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER↔ gombot.
2. A ▲ vagy a ▼ gombbal válassza ki az „Idő” menüpontot, majd nyomja meg az ENTERG gombot.
3. Az „Órabeállítás” menüpont kiválasztásához nyomja meg az ENTER☒ gombot.

4

Következőhöz...	Gomb
Az „Hónap”, „Nap”, „Év”, „Óra”, vagy a „Perc” lépés	◀ vagy a ▶ gomb
Az „Hónap”, „Nap”, „Év”, „Óra”, vagy a „Perc” beállítása	▲ vagy a ▼ gomb
Beállítás megerősítése.	ENTER Gomb.

TV Plug & Play Nyelv : Magyar Idő Fényeffektus : Használatkor be Falra szerelt Dallam : Ki Szórakoztatás : Ki Energiagazd. : Ki PIP ♦ Mozgatás □ Belépés ▶ Vissza

TV Órabeállítás Hónap Nap Év 01 01 2008 Óra Perc 00 00 ► Mozgatás ♦ Beállítás Vissza

1. A kilépéshez nyomja meg az EXIT gombot.

Az INFO gomb minden megnyomásakor megjelenik az aktuális idő.

A távvezérlőn található számgombok segítségével is beállíthatja az évet, a hónapot, a dátumot, az órát és a percet.

Az automatikus kikapcsolás beállítása

Megadhat egy olyan – 30 és 180 perc közötti – időtartamot, amelynek letelte után a televízió automatikusan készenléti üzemmódba kapcsol.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER↔ gombot.
2. A ▲ vagy a ▼ gombbal válassza ki az „Idő” menüpontot, majd nyomja meg az ENTERG gombot.
3. A ▲ vagy a ▼ gombbal válassza ki az „Auto kikapcs.” menüpontot, majd nyomja meg az ENTER-gombot.

4. Nyomja meg annyiszor a ▲ vagy a ▼ gombot, míg meg nem jelenik a kívánt idő (Ki, 30, 60, 90, 120, 150, 180). Nyomja meg az ENTER Gombot.

5. A kilépéshez nyomja meg az EXIT gombot.

Amikor az időzítő 0-hoz ér, a TV-készülék automatikusan készenléti üzemmódba kapcsol.

Egyszerű beállítás

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „Auto kikapcs.”
3. A ◀ vagy a ▶ gombbal választhatja ki a perc értékét.
4. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.

TV Plug & Play Nyely : Magyar Idó Fényeffektus : Használatkor be Falra szerelt Dallam : Ki Szórakoztatás : Ki Energiagazd. : Ki PIP Mozgatás ▶Belépés ▶Vissza

TV Órabeállítás : 00:00 Auto kikapcs. 1. időzítő : 30 2. időzítő : 60 3. időzítő : 90 120 150 180 Mozgatás □ Belépés ▶ Vissza

Eszközök Anynet+ (HDMI-CEC) Kép Üzemmód : Normál Hang üzemmód : Egyedi Auto kikapcs. ← Ki ► SRS TS XT : Ki Energiagazd. : Ki Kettős I/II : Mono ♦ Mozgatás ♦ Beállítás → Kilépés

A televízió automatikus be- és kikapcsolása

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER-gombot.
2. A ▲ vagy a ▼ gombbal válassza ki az „Idő” menüpontot, majd nyomja meg az ENTER-gombot.
3. A ▲ vagy a ▼ gombbal válassza ki az „1. időzítő”, a „2. időzítő” vagy a „3. időzítő” menüpontot, majd nyomja meg az ENTERG Gombot.

Az időzítő be- és kikapcsolásához három különböző beállítása adható meg.

1. Válassza ki a beállítási mezőket a ◀ vagy a ▶ gombbal. A beállítást végezze a ▲ vagy a ▼ gombbal.

♦ Bekapcsolási idő: Állítsa be az órát, a percet és válasszon az „Bekapcsolva”/„Inaktivált” beállítás közül. (Az időzítésnek a megadott beállítással történő aktiválásához válassza ki az „Bekapcsolva” opciót.)

TV Plug & Play Nyelv : Magyar Idő Fényeffektus : Használatkor be Falra szerelt Dallam : Ki Szórakoztatás : Ki Energiagazd. : Ki PIP Mozgatás ▼ Belépés ▼ Vissza

TV 1. időzítő Bekapcsolási idő 00 : 00 Inaktivált Kikapcsolási idő 00 : 00 Inaktivált Hangerő Program 10 1 Ismétlés Egyszer ► Mozgatás ♦ Beállítás ▷ Vissza

♦ Kikapcsolási idő: Állítsa be az órát, a percet és válasszon az „Bekapcsolva”/„Inaktivált” beállítás közül. (Az időzítésnek a megadott beállítással történő aktiválásához válassza ki az „Bekapcsolva” opciót.)

♦ Hangerő: Válassza ki a megfelelő bekapcsolási hangerő szintjét.

♦ Ismétlés: Választható az „Egyszer”, „Minden nap”, „Hétfő\~Péntek”, „Hétfő\~Szombat”, illetve a „Szombat\~Vasárnap” beállítás.

♦ Program: Ha az időzítés be van kapcsolva, adott csatornára válthat.

A távvezérlön található számgombok segítségével közvetlenül beállíthatja az órát és a percet.

Automatikus kikapcsolás

Az időzítő bekapcsolt állapotában a TV végül kikapcsol, ha az időzítő kapcsolta be a készüléket, és 3 órán keresztül nem működtetik a kezelőszerveket. Ez a funkció kizárólag az időzítő bekapcsolt állapotában működik és megakadályozza, hogy a TV a túlságosan hosszú használat során felmelegedjen.

A nyelv kiválasztása

A készülék első használatakor meg kell adnia, hogy milyen nyelven jelenjenek meg a menük és utasítások.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER Gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Nyelv” menüpontot, majd nyomja meg az ENTER☐ gombot.
3. A ▲ vagy a ▼ gombbal válassza ki a kívánt nyelvet. Nyomja meg az ENTER↔ gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

TV Plug & Play Nyelv : Magyar Idő Fényeffektus : Használatkor be Falra szerelt Dallam : Ki Szórakoztatás : Ki Energiagazd. : Ki PIP Mozgatás ▶ Belépés ▶ Vissza

A fényeffektus kiválasztása (típusfüggő)

A TV előoldalán található jelzőfény a helyzetnek megfelelően kapcsolható be/ki. Kikapcsolhatja ha takarékoskodni akar az energiával vagy zavarja szemét a jelzőfény.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER-gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Fényeffektus” menüpontot, majd nyomja meg az ENTERG Gombot.
3. A ▲ vagy a ▼ gomb megnyomásával választhatja ki az „Ki”, „Készenléti be”, „Használatkor be” vagy az „Be” lehetőséget. Majd nyomja meg az ENTERG Gombot.

♦ Ki: A LED-jelző nem kapcsol be.
♦ Készenléti be: Csökkentett energiatakarékos módba állítja a TV-készüléket.
♦ Használatkor be: TV-nézés közben a LED-jelző bekapcsol.
♦ Be: A LED mindig világít.

TV Plug & Play Nyelyv : Magyar Idó Fényeffektus : Használatkor be Falra szerelt Dallam : Ki Szórakoztatás : Ki Energiagazd. : Ki PIP Mozgatás □ Belépés □ Vissza

SAMSUNG LED

Kapcsolja „Ki“ a „Fényeffektus“ a minimális energiafelhasználás érdekében.

1. A kilépéshez nyomja meg az EXIT gombot.

Dallam/Szórakoztatás/Energiagazd.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTERG Gombot.
2. Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER-gombot.
3. Ha megfelelőnek találja a beállítást, nyomja meg az ENTER↔ gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

TV Beállítás Plug & Play Nyelv : Magyar Idő Fényeffektus : Használatkor be Falra szerelt Dallam : Ki Szórakoztatás : Ki Energiagazd. : Ki PIP Mozgatás □Belépés ▷Vissza

♦ Dallam: Ki/Alacsony/Közepes/Magas

A TV be- és kikapcsolásakor hallható dallam beállítására szolgál.

Nem hallható a dallam

• A TV-röl nem érkezik hang, mert megnyomta a MUTE gombot.
• A TV-röl nem érkezik hang, mert megnyomta a ⊖ (Hangerő) gombot.
• Ha az Alváskapcsoló funkció kikapcsolta a TV-t.

♦ Szórakoztatás: Ki/Sport/Mozi/Játék

Az „Szórakoztatás” módban kiválaszthatja a legjobb megjelenítést és hangot a sportközvetítésekhez, filmekhez és játékokhoz.

• Ki: Az „Szórakoztatás” funkció kikapcsolása.
• Sport: Optimális kép- és hangminőség sportközvetítéshez. Még mozgalmasabb kép és hang.
• Mozi: Optimális kép- és hangminőség filmekhez. Gazdagabb kép és tovább javított hang.
• Játék: Optimális kép- és hangminőség játékokhoz. A TV-hez külső játékkonzol csatlakoztatásakor ez a mód megnöveli a játék sebességét.

Ha a három „Szórakoztatás” üzemmód bármelyikét bekapcsolja, a készülék lezárja a beállításokat, és azok tovább nem módosíthatók. Ha szeretne további beállításokat végezni a kép- vagy a hangmódban, akkor ki kell kapcsolnia az „Szórakoztatás” üzemmódot.

Az „Szórakoztatás” beállításait minden bemeneti forráshoz elmenti a készülék.
Ha a három „Szórakoztatás” mód bármelyike be van kapcsolva, az „SRS TS XT” funkció nem használható.
Az „Szórakoztatás” beállítás módosításához nyomja meg többször a távvezérlő E.MODE gombját.

3/4 TTX/MIX PSIZE DMA E.MODE HDMI

♦ Energiagazd.: Ki/Alacsony/Közepes/Magas/Auto.

Ez a funkció automatikusan beállítja a képernyő fényerejét a környezeti fényviszonyoknak megfelelően.

• Ki: Az energiatakarékos funkció kikapcsolására szolgál.
• Alacsony: Csökkentett energiatakarékos módba állítja a TV-készüléket.
• Közepes: Közepes energiatakarékos módba állítja a TV-készüléket.
• Magas: Kiemelt energiatakarékos módba állítja a TV-készüléket.
• Auto.: Automatikusan beállítja a TV-képernyő fényerejét a jelenetnek megfelelően.

Egyszerű beállítás

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „Energiagazd.”
3. A ◀ vagy a ▶ gombbal válassza ki a „Ki”, „Alacsony” „Közepes”, „Magas”, „Auto”.
4. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.

Eszközök Anynet+ (HDMI-CEC) Kép Üzemmód : Normál Hang üzemmód : Egyedi Auto kikapcs : Ki SRS TS XT : Ki Energiagazd. ← Ki ► Kettős I/II : Mono ♦ Mozgatás ◄ Beállítás - √ Kilépés

Forrás kiválasztása

Választhat a TV kimeneti csatlakozóihoz csatlakoztatott külső jelforrások közül.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Bemenet” menüpontot, majd nyomja meg az ENTER☐ gombot.
2. A „Forráslista” menüpont kiválasztásához nyomja meg ismét az ENTER☑ gombot.

Amennyiben nincs külső eszköz a készülékéhez csatlakoztatva, a „Forráslista” csak a „TV”, „1. Külső”, „2. Külső” van aktiválva.

Az „AV”, „S-Video”, „Komponens”, „PC”, „HDMI1”, „HDMI2” és a „HDMI3” csak akkor van aktiválva, ha készüléket csatlakoztatott hozzájuk.

1. A ▲ vagy a ▼ gombbal válassza ki a kívánt eszközt.

Nyomja meg az ENTER↔ gombot.

A távirányítón lévő SOURCE gomb megnyomásával válthat az elérhető források között. A TV mód a távirányító TV gombja, a számgombok (0\~9), és a P ^ⓧ / ^ⓨ gomb segítségével is kiválasztható.

Nézheti HDMI üzemmódban is a távvezérlön található HDMI gomb megnyomásával.

TV Bemenet Forráslista : TV Névszerkesztés Anynet+(HDMI-CEC) WISELINK Mozgatás Belépés Vissza

TV TV 1. Külső : --- 2. Külső : --- AV : --- S-Video : --- Komponens : --- PC : --- ▼További menüpontok

A bemeneti forrásnevek szerkesztése

A bemeneti csatlakozókhoz csatlakoztatott eszközök nevének megadásával a bemeneti forrásválasztás megkönnyíthető.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gombbal válassza ki a „Bemenet” menüpontot, majd nyomja meg az ENTERG Gombot.

2. A ▲ vagy a ▼ gombbal válassza ki a „Névszerkesztés” menüpontot, majd nyomja meg az ENTERG gombot.

3. A szerkeszteni kívánt eszközt az ▲ vagy a ▼ gombbal választhatja ki. Nyomja meg az ENTER Gombot.

4. A ▲ vagy a ▼ gombbal válassza ki a kívánt eszközt. Nyomja meg az ENTER-gombot.

5. A kilépéshez nyomja meg az EXIT gombot.

Ha 1920 x 1080 @60 Hz-es felbontással üzemelő számítógépet csatlakoztat a HDMI IN 2 porthoz, a „HDMI2” módot „PC” kell állítania „Bemenet” mód „Névszerkesztés” lehetőségében.

TV Bemenet Forráslista : TV Névszerkesztés Anynet+(HDMI-CEC) WISELINK Mozgatás Belépés Vissza

TV Névserkesztés 1. Külső : **** 2. Külső : Videomagnó AV : DVD S-Video : Kábelvevő egy seg Komponens : Műholdvevő PC : PVR-vevő HDMI1 : AV-vevő egység HDMI2 : **** HDMI3 : **** Mozgatás □ Belépés ▶ Vissza

A (Windows XP alapú) számítógépes szoftver beállítása

Az alábbiakban a Windows képernyőbeállításait láthatja egy szokványos számítógép esetében. A saját számítógépén megjelenő képek azonban az adott Windows verziótól és a videokártyától függően eltérhetnek az itt látottaktól. Ha a tényleges képernyők különböznek is, az esetek többségében ugyanazok az alapbeállítási információk érvényesek. (Ellenkező esetben lépjen kapcsolatba a számítógép gyártójával vagy a Samsung márkakereskedőjével.)

1. Először kattintson a Windows Start menüjén a „Vezérlőpult” parancsra.
2. Amikor megjelenik a Vezérlőpult ablaka, válassza a „Megjelenés és témák” kategóriát. Ekkor az ablak tartalma megváltozik.
3. Amikor megjelent a Megjelenés és témák ablak, kattintson a „Megjelenítés” ikonra. Ekkor megjelenik a Megjelenítés tulajdonságai párbeszédablak.
4. A párbeszédpanelen kattintással válassza a „Beállítások” lapfület. A méret (felbontás) helyes beállítása: optimálisan 1920 X 1080. Ha a függőleges frekvencia választható a képernyőbeállítások párbeszédpanelén, annak megfelelő értéke „60” vagy „60 Hz” legyen. Egyéb esetben kattintson az „OK” gombra, és lépjen ki a párbeszédpanelből.

Képernyőmódok

A képernyő pozíciója és mérete a számítógép monitorától és annak felbontásától függően egyaránt változik. A táblázatban szereplő felbontásokat javasoljuk.

D-Sub Bemenet

Mód	Felbontás	Vízszintes frekvencia (kHz)	Függőleges frekvencia (kHz)	Képpontfrissítés gyakorisága (MHz)	Szink, polaritás (V/F)
IBM	640 x 350	31,469	70,086	25,175	+/-
	720 x 400	31,469	70,087	28,322	-/+
VESA	640x480	31,469	55,940	25,175	-/-
	640x480	37,861	72,809	31,500	-/-
	640x480	37,500	75,000	31,500	-/-
	800x600	37,879	60,317	40,000	+/+
	800x600	48,077	72,188	50,000	+/+
	800x600	48,875	75,000	49,500	+/+
	1024x768	48,363	60,004	65,000	-/-
	1024x768	56,476	70,069	75,000	-/-
	1024x768	60,023	75,029	78,750	+/+
	1280x1024	63,981	60,020	108,000	+/+
	1280x1024	79,976	75,025	135,000	+/+
	1360x768	47,712	60,015	85,000	+/+
	1600x1200	75,000	60,000	162,000	+/+
CVT	1920 x 1080RB	65,587	59,934	138,500	+/-

HDMI/DVI Bemenet

Mód	Felbontás	Vízszintes frekvencia (kHz)	Függőleges frekvencia (kHz)	Képpontfrissítés gyakorisága (MHz)	Szink, polaritás (V/F)
VESA	640 x 480	31,469	59,940	25,175	-/-
	800 × 600	37,879	60,317	40,000	+/+
	1024 × 768	48,363	60,004	65,000	-/-
	1280 × 1024	63,981	60,020	108,000	+/+
	1360× 768	47,712	60,015	85,500	+/+
	1600× 1200	75,000	60,000	162,000	+/+
CEA	1920×1080p	67,500	60,000	148,500	+/+

HDMI/DVI csatlakoztatás esetén HDMI IN 2 csatlakozót kell használni.
A sorváltós módot a rendszer nem támogatja.
Nem szabványos videoformátum kiválasztása esetén az egység működése rendellenes lehet.

Az önálló és az összetett módokat támogatja a készülék. Az SOG-módot nem támogatja.
A túl hosszú vagy rossz minőségű VGA-kábel a képet nagy felbontású (1920x1080 vagy 1600x1200) üzemmódban zajossá teheti.

A TV beállítása számítógéppel

A SOURCE gomb megnyomásával válassza ki a PC-üzemmódot.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Kép” menüpontot, majd nyomja meg az ENTER☐ gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a megfelelő lehetőséget, majd nyomja meg az ENTER-gombot.
3. Ha megfelelőnek találja a beállításokat, nyomja meg az ENTERG gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

♦ Autom. beállítás

Az automatikus beállítás segítségével a készülék PC képernyője önmagát állítja be, a bejövő videojel alapján. A finom, durva és a helyzet funkció értékei automatikusan beállítottak.

Egyszerű beállítás

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „Autom. beállítás” menüpontot, majd nyomja meg az ENTERG Gombot.

♦ Képernyő:

Durva/Finom

A képminőség-szabályozás lényege, hogy megszüntesse vagy csökkentse a zavaró képhatásokat. Ha a zavar a finomhangolással nem szűnik meg, akkor a lehető legmegfelelőbben (durva) állítsa be a frekvenciát, majd végezzen ismét finomhangolást. A zavar csökkentése után igazítsa újra a képet úgy, hogy a képernyő közepére illeszkedjen.

A „Durvá” vagy „Finom” kiválasztásához nyomja meg a

▲ vagy a ▼ gombot, majd az ENTER↔ gombot.

A ◀ vagy a ▶ gombbal állíthatja be a képernyő minőségét.

Nyomja meg az ENTER↔ gombot.

Helyzet

Módosítsa a PC-képernyő helyzetét, ha nem illeszkedik a TV-képernyőre.

A ▲ vagy a ▼ gombbal állíthatja be a függőleges pozíciót.

A ◀ vagy a ▶ gombbal állíthatja be a vízszintes pozíciót.

Nyomja meg az ENTER↔ gombot.

Kép visszaáll.

Valamennyi képbeállítást helyettesítheti a gyári alapbeállított értékekkel.

TV Üzemmód : Normál ▶ Háttérvilágítás 7 Kontraszt 95 Fényerő 45 Élesség 50 Autom. beállítás ▶ Képernyő ▶ Részletbeállítások ▶ További menúpontok ▶ Mozgatás □ Belépés ▶ Vissza

Automata beállítás folyamatban. Várjon!

Eszközök Anynet+ (HDMI-CEC) Kép Üzemmód : Normál Hang üzemmód : Egyedi Auto kikapcs : Ki SRS TS XT : Ki Energiagazd. : Ki PIP Autom. beállítás ♦ Mozgatás □ Belépés → Kilépés

TV Képernyő Durva 50 Finom 93 Helyzet Kép visszaáll. Mozgatás Belépés Vissza

TV Helyzet Mozgatás Belépés Vissza

TV Képernyő Durva 50 Finom 93 Helyzet Kép visszaáll. Mozgatás Belépés Vissza

A WISELINK funkció használata

Ez a funkció lehetővé teszi, hogy megtekintsen, illetve meghallgasson USB Mass Storage Class (MSC) tárolóeszközön tárolt fénykép- (JPEG) és audió (MP3) fájlokat.

Nyomja meg a távvezérlő vagy a készülék POWER ⏻ gombját. Csatlakoztasson egy JPEG és/vagy MP3 fájlokat tartalmazó USB eszközt a WISELINK csatlakozóba (USB csatlakozóba), melyet a tévékészülék oldalán talál.

Ha USB eszköz csatlakoztatása nélkül lép be a WISELINK módba, a „Nincs beállítva fájl háttérzenének.” üzenet jelenik meg. Ebben az esetben csatlakoztasson egy USB eszközt, lépjen ki a képernyőből a W.LINK gomb megnyomásával a távvezérlőn, majd lépjen be ismét a WISELINK képernyőbe.

A TV oldalsó panele USB-drive WISELINK AV IN 2 HDMI IN 3

Csak alfanumerikus karaktereket lehet használni a mappák vagy a (fénykép-, zene-) fájlok neveiben.

A fájlrendszer csak FAT16/32 rendszereket támogat (NTFS fájlrendszert nem).

Lehetséges, hogy az USB digitális fényképezőgépek és audió eszközök bizonyos típusai nem lesznek kompatibilisek ezzel a tévékészülékkel.

A Wiselink csak USB Mass Storage Class (MSC) osztályú eszközöket támogat. Az MSC egy Mass Storage Class Bulk-Only Transport eszköz. MSC eszközök például a pendrive-ok és a Flash memóriakártya-olvasók (az USB HDD és hub eszközök nem támogatottak).

Mielőtt csatlakoztatná az eszközt a tévékészülékhez, kérjük, készítsen biztonsági másolatot az azon található adatokról, hogy elkerülje az adatvesztést. A SAMSUNG elhárít minden, fájlsérüléssel vagy adatvesztéssel kapcsolatos felelősséget.

Kérjük, az eszközt közvetlenül a tévékészülék USB portjára csatlakoztassa. Ha külön kábeles csatlakozást használ, USB kompatibilitási probléma merülhet fel.

A rendszer csak MP3 és JPEG fájlformátumokat támogat.

A Wiselink mp3 formátum csak a magas mintavételezési frekvenciával (32 kHz, 44.1 kHz, vagy 48 kHz) rendelkező zenefájlokat támogatja.

Javasoljuk a szekvenciális jpeg formátum használatát. A progresszív jpeg sok memóriát igényel, és előfordulhat, hogy nem sikerül dekódolni.

Ne válassza le az USB eszközt Betöltés közben.

Az MTP (Media Transfer Protocol – Médiaátviteli Protokoll) nem támogatott.

Az mp3 fájlok lejátszási idejét '00:00:00' formátumban lehet megjeleníteni, ha a fájl elején a lejátszási idő nem található.

Minél nagyobb egy kép felbontása, annál több időt vesz igénybe annak megjelenítése a képernyőn.

A fotó vagy zene lista akár 300 mappát vagy fájlt is megjelenít.

A fájl betöltése – méretétől függően – eltarthat egy ideig.

A WISELINK menü használata

1. Nyomja meg a MENU gombot. Nyomja meg a ▲ vagy ▼ gombot a „Bemenet”, kiválasztásához, majd nyomja meg az ENTER-gombot.

2. Nyomja meg a ▲ vagy ▼ gombot a „WISELINK” kiválasztásához, majd nyomja meg az ENTER G gombot.

3. Nyomja meg a ▲ vagy ▼ gombot a megfelelő USB memóriaeszköz kiválasztásához, majd nyomja meg az ENTERG Gombot.

A „WISELINK“ menü tartalma a tévékészülékhez csatlakoztatott USB memóriaeszköztől függően változik.
Egyes eszközök használata kompatibilitási gondok miatt nem támogatott.

1. Nyomja meg a ◀ vagy ▶ gombot az ikonok mozgatásához, majd nyomja meg az ENTER-gombot.

A WISELINK módból történő kilépéshez nyomja meg a W.LINK gombot a távvezérlön.

Nyomja meg a W.LINK gombot a távvezérlőn a WISELINK menü megjelenítéséhez.

A távvezérlő gombjainak használata a WISELINK menüben

Bemenet Forráslista : TV Névserkesztés Anynet+ (HDMI-CEC) WISELINK Mozgatás Belépés Vissza

P#ISELINK STORAGE DEVICE STORAGE DEVICE STORAGE DEVICE STORAGE DEVICE USB SUM ♦ Mozgatás □ Belépés ◦ Kilépés

PHISELINK Photo SUM 861MB/994MBFree Fénykép Zene Beálfítás Mozgatás □ Belépés ▶ Vissza

CH LIST MENU WLINK TOOLS RETURN

Gomb	Művelet
▲/▼/◄/►	Kurzor mozgatása és elemek kiválaztása.
ENTER	Jelenleg kijelölt elem kiválasztása.
	Diavetítés vagy MP3-fájl lejátszása.
	Diavetítés vagy MP3-fájl szüneteltetése.
RETURN	Visszatérés az előző menühöz.
INFO	Különböző funkciók futtatása a Fénykép vagy Zene menükből.
	Jelenlegi diavetítés vagy MP3 fájl lejátszásának leállítása.
	Egy képernyőnyi ugrás fel vagy le (fájllista-elem)
EXIT	Leállítja a jelenlegi funkciót és visszatér az előző felsőbb szintű menühöz.

A PHOTO (JPEG) lista használata

Ez a menü megmutatja az USB memóriaeszközön található JPEG fájlokat és mappákat..

1. Hajtsa végre a „A WISELINK menü használata” rész 1-3. lépéseit. (Ld. 31. oldal)
2. Nyomja meg a ◀ vagy ▶ gombot a „Fénykép” ponthoz lépéshez, majd nyomja meg az ENTERG Gombot. A mentett fájlinformáció mappaként vagy fájlként jelenik meg.

3. Használja a ▲, ▼, ◀ és ▶ gombokat a fájlok kiválasztásához.

4. Ha az ENTER☑ gombot egy fotóikon felett nyomja meg, a kép megjelenik teljes képernyősen.

5. Ha az ENTER gombot egy mappaikon felett nyomja meg, mappában tárolt JPEG képek jelennek meg.

A WISELINK módból történő kilépéshez nyomja meg a W.LINK gombot a távvezérlön.

Fotók áthelyezésekor beletelhet néhány másodpercbe a fájl betöltése. Ezen a Betöltés ponton a ikon jelenik meg a képernyő bal felső sarkában.
Időbe telik, amíg a JPEG képkek ikonként jelennek meg.
Ez a menü csak olyan fájlokat mutat, melyek kiterjesztése jpg. Egyéb fájlformátumok, mint például a bmp vagy a tiff, nem kerülnek megjelenítésre.
A fájlok egy oldalon jelennek meg. egy oldalon 15 ikonméretű kép jeleníthető meg.
A miniatürök balról jobbra, fentröl lefelé vannak megszámozva, 1-től 15-ig.
Lehetséges, hogy az USB digitális fényképezőgépek és audió eszközök bizonyos típusai nem lesznek kompatibilisek ezzel a tévékészülékkel.
Először a mappák jelennek meg, ezt követik az adott mappa JPEG fájljai. A mappák és a JPEG fájlok betűrendbe vannak rendezve.
Ha a fotó teljes képernyősen jelenik meg, lehetősége van a képet nagyítani, kicsinyíteni vagy elforgatni.
A teljes képernyős megjelenítés közben a ◀ vagy ▶ gombokat használva megnézhet egy másik képet is ugyanabban a mappában.
Válasszon ki egy fénykép ikont, majd a diavetítés elindításához nyomja meg a (Lejátszás) gombot.
Előfordulhat, hogy az EXIF információk nélküli képek nem jelennek ikonként a PHOTO LIST-ben, a képminőségtől és a felbontástól függően.

Diavetítés megtekintése

1. Nyomja meg az INFO gombot a („Diavetítés indítása“, „Mind kivál.”) opció megjelenítéséhez.
2. Nyomja meg a ▲ vagy ▼ gombot a „Diavetítés indítása” kijelöléséhez, majd nyomja meg az ENTER Gombot.

A Diavetítés alatt a fájlok a jelenleg megjelenített képtől kezdve jelennek meg.

Az MP3 fájlok automatikusan lejátszhatók a Diavetítés alatt, ha az alapbeállítás Háttérzene be van kapcsolva. E funkció bekapcsolásához az MP3 fájlok és a fényképfájlok azonos mappában kell legyenek az USB memóriaeszközön.

1. Nyomja meg az INFO gombot a diavetítés alatt a következő opciók beállításához („Diavetítés sebessége”, „Háttérzene”, „Háttérzene beállítása”, „Lista”). Nyomja meg a ▲ vagy ▼ gombot az opció kiválasztásához, majd nyomja meg az ENTERG Gombot.

- Az opció beállítása után nyomja meg az ENTER☑ gombot a változtatáshoz.

PHISELINK Photo SjúM 861MB/954MBFree Fénykép Zene Beállítás Mozgatás Belépés Vissza

USELINK Photo 556486 47KB Jun 1 2008 303 SUM 89RMB/993MB Photo 0001 Upper Folder Forder1 Photo 0001 Photo 0001 None File 9 File 10 File 11 File 12 File 13 Választás > Mozgatás > Belépés INFO Opciók Víssza

USELINK Photo 58746 47KB Jun 1 2008 303 Photo 0001 Upper Folder Forder1 Photo 0001 Photo 0001 None File 4 File 5 File 6 File 7 File 8 Diavités inditása Mind kivál. INFO Kópés Mogatás Belépés INFO Opciók Vissza

A menü használata diavetítés közben

Diavetítés sebessége:

Àllítsa be a diavetítés sebességét.

Nyomja meg a ▲ vagy ▼ gombokat a kívánt opció kijelöléséhez („Gyors", „Normál", „Lassú”), majd nyomja meg az ENTER⊕ gombot.

Háttérzene:

Válassza ki, kíván-e MP3 fájl lejátszani a diavetítés alatt.

Nyomja meg a ▲ vagy ▼ gombokat a kívánt opció kijelöléséhez („Be“, „Ki“), majd nyomja meg az ENTER↔ gombot.

Háttérzene beállítása:

Amíg tart a diavetítés, megjelennek az MP3 fájlok és mappák az azonos könyvtár alatt.

Válasszon egy mappát a ▲ vagy ▼ gombokkal, és nyomja meg az ENTER Gombot. A kiválaszott menü ki lesz jelölve. Nyomja emg a RETURN gombot még egyszer a diavetítő képernyőhöz való visszatéréshez. A kiválasztott háttérzene leindul.

Ha kikapcsolja a Háttérzenét, még ha a Háttérzene Beállítások be is vannak állítva, a zene nem indul el.

Diavortis sobessige Normal Gyons Normalize BSI No Normal Māhārāzne bedillāsā Līkūu Lāla INF: Kāhārāzno

Olevités souségée Normal> Hinterazne Be Ni hinterazne beattisse Be Lasta INFO Kilifiades

Háttérzene beállítása Fájlok kiválasztása háttérzenének. Upper Folder 01-001 02-002 03-003 04-004 05-005 Választás ♦ Mozgatás ♦ Belépés ♦ Visszalépés

Lista:

A mentett fájlinformáció mappaként vagy JPEG fájl ként jelenik meg.

A WISELINK módból történő kilépéshez nyomja meg a W.LINK gombot a távvezérlön.

Ha egy fotófájlt választ ki, a fotófájl-információk a TV képernyő bal oldalán jelennek meg: a felbontás. a módosítás dátuma, és a fájl sorszáma az adott könyvátrban (pl. 10 a 15-ből).

USELINK Photo 500-486 47KB Jun 1 2008 303 SUM 89/MB/99/MB Photo 0001 Upper Folder Forder1 Photo 0001 Photo 0001 None File 9 File 10 File 11 File 12 File 13 Választás Mozgatás Belépés INFO Opciók Víssza

Photo 56748 47KB 301-2006 303 Sub 895MB.00 Photo 0001 Upper Folder Folder1 Photo 000 Photo 0001 File 4 File 5 File 6 File 7 File 8 Mozgatás Belépés Info Opciók Vissza

: Mappaikon

: Fotóikon

: Mozgatás az előző mappaszintre

Felbontás Fájlméret Dátum módosítva Fájl sorrendje a jelenlegi mappában WISELINK Photo 580*440 47KB Jun 1,2008 3/23

Az opciós menü használata

1. Hajtsa végre a „A WISELINK menü használata” rész 1-3. lépéseit. (Ld. 31. oldal)
2. Nyomja meg a ◀ vagy ▶ gombot a „Fénykép” ponthoz lépéshez, majd nyomja meg az ENTER-gombot. A mentett fájlinformáció mappaként vagy fájl ként jelenik meg.

3. Nyomja meg a ▲, ▼, ◀ és ▶ gombot a fájl kiválasztásához, majd nyomja meg az ENTER Gombot. Ha a gombot egy fénykép fölött nyomja meg, a fotó teljes képernyősen jelenik meg.

4. Nyomja meg az INFO gombot a („Diavetítés indítása“, „Nagyítás“, „Forgatás“, „Lista”) opciók megjelenítéséhez.

Diarrhoe India Negyllas X1 Forgates 0 P Lista INFO Kilodo

Nagyítás:

• Nyomja meg a ▲ vagy a ▼ gombot a „Nagyítás”, kiválasztásához, majd nyomja meg az ENTER☐ gombot.
• Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER-gombot. (X1, X2, X4)
  A nagyított fényképen történő fel/le/balra/jobbra pásztázáshoz nyomja meg az INFO gombot a beállítás menüből való kilépéshez, majd használja a ▲, ▼, ◀ és ▶ gombot.
  A „Nagyítás” lehetőség kiválasztásakor a „Diavetítés indítása” és a „Elfogatás” opció nem áll rendelkezésre.
  „X1“ : Fotó visszaállítása az eredeti méretre. „X2“ : Nagyítás egy fotóra, X2 nagyítás. „X4“ : Nagyítás egy fotóra, x4 nagyítás.

▼ / ▲ / ◀ / ▶ : Mozgassa a nagyított képet le/fel/balra/jobbra.

X 1 Magnolia Image Magnolia X1 Magnolia Y2 Magnolia Z4 Formata 0 % List 2.6 NFC Kuropa

Forgatás:

• Nyomja meg a ▲ vagy a ▼ gombot a „Forgatás”, kiválasztásához, majd nyomja meg az ENTER☐ gombot.
• Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER↔ gombot. (0°, 90°, 180°, 270°)
  A forgatást nem menti a rendszer.
  A „Elforgatás” lehetőség kiválasztásakor a „Diavetítés indítása” és a „Nagyítás” opció nem áll rendelkezésre.
  „0°”: Ez visszaforgatja képet az eredeti állapotába. „90°”: Ez elforgatja a fényképet 90 fokkal „180°”: Ez elforgatja a fényképet 180 fokkal „270°”: Ez elforgatja a fényképet 270 fokkal

Az MP3 lista használata

Ez a menü megmutatja az MP3 fájlokat azon fájlok közül, amelyek a az USB memóriaeszközön vannak.

1. Hajtsa végre a „A WISELINK menü használata" rész 1-3. lépéseit. (Ld. 31. oldal)
2. Nyomja meg a ◀ vagy ▶ gombot a „Zene” ponthoz lépéshez, majd nyomja meg az ENTERG Gombot. A mentett fájlinformáció mappaként vagy fájlként jelenik meg.

3. Nyomja meg a ▲ vagy a ▼ gombot az ikonok mozgatásához, majd nyomja meg az ENTER↔ gombot.

4. Az ENTER↔ gomb hangjegyikon felett történő megnyomására a fájl azonnal lejátszásra kerül.

5. Ha az ENTERG gombot egy mappaikon felett nyomja meg, mappában tárolt zenefájlok jelennek meg.

6. A következő oldalon történő zene kiválasztásához nyomja meg a ◀◀ vagy ▶▶ gombot a következő lapra ugráshoz.

7. Fájlok vagy mappák kiválasztásához nyomja meg az INFO gombot a zenei menük megjelenítéséhez. Nyomja meg az ENTER Gombot a „Lejátszás”, „Zene ismétlése” vagy „Mind kivál.” kiválasztásához.

A WISELINK módból történő kilépéshez nyomja meg a W.LINK gombot a távvezérlön.

PUNSELINK Music SUM 861MB/994MBFree Fénykép Zene Beállítás Mozgatás Belépés Vissza

UPSELINK Music SMB Jun 1,2008 3/23 06-006 Upper Folder Folder 1 01-001 02-002 03-003 04-004 05-005 06-006 07-007 08-008 Mozgatás Bellépés Opcók Vissza

: Mappaikon

: Zene ikon

: Mozgatás az előző mappaszintre

Az opciós menü használata

Lejátszás:

Válassza ki a lejátszandó MP3 fájlokat.

➢ Nyomja meg a ☐ gombot, ha szüneteltetni szeretné az MP3-fájl lejátszását.
➢ Nyomja meg a ■ gombot a Lejátszás üzemmódból történő kilépéshez.
A menüben csak az MP3 kiterjesztésű fájlok jelennek meg. Más kiterjesztésű fájlok akkor sem jelennek meg, ha ugyanarra az USB-eszközre vannak mentve.
A kiválasztott fájl és annak lejátszási ideje fent jelenik meg.
A hangerő beállításához használja a távirányító VOL ⊕, VOL ⊖ gombjait. A hang némításához használja a távverzérlő MUTE gombját.

Zene ismétlése:

Hatására az adott mappa MP3 fájljai ismételten lejátszásra kerülnek.

Ki- és bekapcsolható

Zenei funkciók információs ikon

: Amikor minden zenei fájl lejátszásra kerül.

: Amikor egy zenei fájl lejátszásra kerül.

/ : Amikor megnyomja a ▶ / ≡ gombot a távverzérlőn zene lejátszása közben.

: Amikor megnyomja a ☐ gombot a távvezérlőn, ha a zene meg van állítva.

A Beállítás menü használata

A Beállítás a WISELINK menü felhasználói beállításait jelenít meg.

1. Hajtsa végre a „A WISELINK menü használata” rész 1-3. lépéseit. (Ld. 31. oldal)
2. Nyomja meg a ◀ vagy a ▶ gombot a „Beállítás” pontra lépéshez, majd nyomja meg az ENTERG Gombot.
3. Nyomja meg a ▲ vagy a ▼ gombot a kívánt elem kiválasztásához, majd nyomja meg az ENTERG Gombot. („Diavetítés sebessége“, „Háttérzene“, „Háttérzene beállítása“, „Zene ismétlése“, „Képernyővédő”)
4. Nyomja meg a ▲ vagy a ▼ gomot a kívánt opció kijelöléséhez, majd nyomja meg az ENTERG Gombot. A WISELINK módból történő kilépéshez nyomja meg a W.LINK gombot a távvezérln.

Diavetítés sebessége:

Állítsa be a diavetítés sebességét. Választhat a „Gyors”, „Normál” vagy „Lassú” lehetőségek közül.

Háttérzene:

Válassza ki, kíván-e MP3 fájlt lejátszani a diavetítés alatt. Választhat a Zene „Be” vagy Zene „Ki” lehetőségek közül.

Háttérzene beállítása:

Ha diavetítést indított el, a „Háttérzene beállítása” pontban tudja a lejátszani kívánt zenefájlt kiválasztani. Válasszon egy MP3 fájlt háttérzenének.

Zene ismétlése:

Itt adhatja meg, hogy az aktuális mappa összes MP3 fájljának lejátszását követően újrakezdődjön-e azok lejátszása.

Képernyővédő:

Válassza ki a várakozási időt a képernyővédő elindulása előtt. A képernyővédő akkor jelenik meg, ha nem nyom le semmilyen gombot 1, 5 vagy 10 percen belül.

BISELINK Setup Diavetlés sebessége Györs Håterzene Normal Håterzene beállítása Lassi Zone ismétése KI Képernyébdő 1perc Mozgatás Belépés Vissza

BISELINK Setup Diavetlés sebessége Hattérzene Hattérzene beállítása Zene ismétősé Képennyővedő Normál Ki Bi Ki 1perc Mozgatás Belépés Vissza

Háttérzene beállítása Fájlok kiválasztása háttérzenének. Upper Folder 01-001 02-002 03-003 04-004 05-005 1/1 Oldai Választás ♦ Mozgatás ▼ Belépés ▼ Visszalépés

PULSELINK Setup Diavetítés sebessége Hattérzene Hattérzene beállítása Zene ismétése Képennyővedő Normal Be Ki Be Mozgatás Belépés Vissza

BISELINK Setup Diavetlés sebessége Hálérzene Background Music Setting Zene ismétése Képennyővédő Normal Be Ki 1perc 5perc 10perc Mozgatás Belépés Vissza

Az Anynet+ fogalma

Az Anynet+ egy AV hálózati rendszer, amely egy könnyen használható AV illesztőfelületet tesz lehetővé a felhasználó számára, valamint az Anynet+ menün keresztül vezérli a csatlakoztatott Samsung Electronics AV eszközöket.

Anynet+ eszközök csatlakoztatása

Az Anynet+ rendszer, kizárólag az Anynet+ rendszert támogató eszközöket támogatja. Ellenőrizze, hogy a csatlakoztatni kívánt AV eszközön megtalálható-e az Anynet+ jelzés.

Csatlakoztatás közvetlenül a TV készülékhez

Csatlakoztassa a televízió [HDMI 1], [HDMI 2] vagy [HDMI 3] csatlakozóját, valamint a megfelelő Anynet+ eszköz HDMI OUT (HDMI KIMENET) csatlakozóját a HDMI kábel segítségével.

Csatlakoztatás házimozi rendszerhez

1 Csatlakoztassa a televízió [HDMI 1], [HDMI 2] vagy [HDMI 3] csatlakozóját, valamint a megfelelő Anynet+ eszköz HDMI OUT (HDMI KIMENET)csatlakozóját a HDMI kábel segítségével. 2 Csatlakoztassa a házimozi rendszer HDMI IN csatlakozóját valamint a megfelelő Anynet+ eszköz HDMI OUT csatlakozóját a HDMI kábel segítségével.

Csak egy vevő egységet csatlakoztasson.

Az Anynet+ eszközt a HDMI 1.3 kábellel csatlakoztathatja. Egyes HDMI kábelek esetleg nem támogatják az Anynet+ funkcióit.
Az Anynet+ akkor működik, ha az AV eszközöket támogató Anynet+ készenléti vagy bekacspolt állapotban van.
Az Anynet+ legfeljebb összesen 8 AV-eszközt képes támogatni.

Az Anynet+ beállítása

A következő beállításokkal használhatók az Anynet+ funkciók.

Az Anynet+ funkció használata

1. Nyomja meg a TOOLS gombot. Majd az „Anynet+(HDMI-CEC)” kiválasztásához nyomja meg az ENTERG gombot.
   A ▲ vagy a ▼ gombok segítségével válassza ki a „Beállítás” menüelemet, majd nyomja meg az ENTER Gombot.
2. Nyomja meg az ENTER☑ gombot az „Anynet+ (HDMI-CEC)” elem kiválasztásához, majd nyomja meg az ENTER☑ gombot.
3. A ▲ vagy a ▼ gombok segítségével válassza kia „Be” lehetőséget, majd nyomja meg az ENTERG gombot.

   Az „Anynet+ (HDMI-CEC)” funkció engedélyezve.
   Ha a „Ki” lehetőséget választja, az „Anynet+ (HDMI-CEC)” le lesz tiltva.
   Ha az „Anynet+ (HDMI-CEC)” funkció le van tiltva, minden Anynet+ müvelet inaktív állapotba kerül.

Eszközök Anynet+ (HDMI-CEC) Kép Üzemmód : Normál Hang üzemmód : Egyedi Auto kikapcs : Ki SRS TS XT : Ki Energiagazd. : Ki Dual I-II : Mono Mozgatás □ Belépés → Kilépés

TV P9 TV-nézés Eszközválasztás Felvétel Eszközmenű Eszköz kezelése Vevő :Ki Beállítás Mozgatás Belépés Vissza

Beállítás Anynet+ (HDMI-CEC) : Ki Autom. Kikapcsolás : Be Csatlakoztatott eszközök keresése ♦ Mozgatás □ Belépés ▶ Vissza

Anynet+ eszközök automatikus kikapcsolása a TV készülék kikapcsolásakor.

1. A ▲ vagy a ▼ gombok kal válassza ki az „Autom. Kikapcsolás” lehetőséget, majd nyomja meg az ENTER Gombot.
2. A ▲ vagy a ▼ gombok kal válassza ki a „lgen”, lehetőséget, majd nyomja meg az ENTER-gombot.

Az automatikus kikapcsolás funkció engedélyezve.

Ha a „Nem” lehetőséget választja, az automatikus kikapcsolás funkció le lesz tiltva.

Beállítás Anynet+ (HDMI-CEC) : Be Autom. Kikapcsolás : Nem Csatlakoztatott eszközök keresése : Igen Mozgatás Belépés Vissza

A kilépéshez nyomja meg az EXIT gombot.

Az Anynet+ funkció haszálatához a TV távkapcsolójának Eszköz választása beállítását a TV lehetőségre kell állítani.
Ha az „Autom. Kikapcsolás” funkciót „Nem”, lehetőségre állítja, a csatlakoztatott külső eszközök is kikapcsolnak a TV készülék kikapcsolásakor. Ha a készülék épp felvesz, akkor nem kapcsolt ki.

Váltás és keresés az Anynet+ eszközök között

1. Nyomja meg a TOOLS gombot.

Majd az „Anynet+(HDMI-CEC)” kiválasztásához nyomja meg az ENTER gombot.

1. A ▲ vagy a ▼ gombbal válassza ki a „Eszközválasztás” lehetőséget, majd nyomja meg az ENTERG gombot.
2. A ▲ vagy a ▼ gombok megnyomásával válassza ki az adott eszközt, és nyomja meg az ENTER☑ gombot. Ezzel átvált a kiválasztott eszközre.
3. Ha nem találja azt az eszközt, amit keres, a ▲ vagy a ▼ gombok megnyomásával válassza ki a „Beállítás” lehetőséget, majd nyomja le az ENTER-gombot.
4. A ▲ vagy a ▼ gombbal jelölje ki a „Csatlakoztatott eszközök keresése” lehetőséget, majd nyomja meg az ENTERG Gombot.

A következő üzenet jelenik meg: „Anynet konfigurálása+ csatlakoztatás” Ha az eszközök keresése véget ért, a csatlakoztatott eszközök benne lesznek az Anynet+ menüben.

TV P9 TV-nézés Eszközválasztás Felvétel Eszközmenű Eszköz kezelése Vevő :Ki Beállítás Mozgatás Belépés Vissza

Beállítás Anynet+ (HDMI-CEC) : Be Autom.kikaposolás : Igen Csatlakoztatott eszközök keresése Mozgatás Belépés Vissza

A kiválasztott eszközre váltás akár 2 percig is eltarthat. A váltási müveletet nem vonhatja vissza a müvelet közben.

Az eszközök kereséséhez szükséges időtartam a csatlakoztatott eszközök számától függ.
Ha az eszközök keresése véget ért, a talált eszközök száma nem jelenik meg.
Habár a TV-készülék bekapcsoláskor automatikusan keresi a csatlakoztatott eszközöket, a TV-készülék bekapcsolt állapotakor vagy egyéb meghatározott körülmények között csatlakoztatott eszközök nem jelennek meg az eszközlistában. Ezért válassza a „Csatlakoztatott eszközök keresése” menüelemet az eszközök kereséséhez.
Ha a külső bemeneti módot választotta a SOURCE gomb megnyomásával, akkor nem használhatja az Anynet+ funkciót. A TOOLS gombbal váltson Anynet+ eszközre.

Anynet+ Menü

Az Anynet+ menü a TV készülékhez csatlakoztatott Anynet+ eszközök típusától és állapotától függően változik.

Anynet+ Menü	Leírás
TV nézés	Anynet+ módról TV műsor módra vált.
Eszközválasztás	A TV készülék a megfelelő eszközhöz csatlakozik.
Felvétel	Indítja a felvételt. (Ez a menü csak felvételt támogató eszköz esetén aktív.)
Eszközmenü	A csatlakoztatott eszköz menüjét jeleníti meg.Például. Ha DVD felvevő van csatlakoztatva, a DVD felvelvő felvételmenüje jelenik meg.
Eszköz kezelése	A csatlakoztatott eszköz lejátszásvezérlő menüjét jeleníti meg.Például. Ha DVD felvevő van csatlakoztatva, a DVD felvelvő lejátszásvezérlő menüje jelenik meg.
Vevő	A hang a vevő egységen keresztül megy ki.
Beállítás	Beállíthatja az Anynet+ használatának körülményeit.

Anynet+ módban rendelkezésre álló TV távvezérlő gombok

Eszköz típusa	Működési állapot	Rendelkezésre álló gombok
Anynet+ eszköz	Az eszközre történő váltás után, mikor a megfelelő eszköz menüje megjelenik a képernyón.	Számgombok / / / / / ENTER gombokSzínes gombokEXIT (Kilépés) gomb
	Az eszközre történő váltás után, a fájl lejátszása közben	(Keresés visszafelé) (Keresés előre) (Leállítás)/ (Lejátszás)/ (Szünet)
Eszköz beépített hangolóegységgel	Az eszközre történő váltás után, TV műsor nézése közben	P / gomb
Audió eszköz	Ha a vevő egység aktiválva van	VOL / gombMUTE gomb

Az Anynet+ funkció haszálatához a TV távkapcsolóját TV lehetőségre kell állítani.
A gomb csak felvételi módban működik.
A TV gombjaival nem vezérelhet Anynet+ eszközöket. Az Anynet+ eszközök csak a TV távkapcsolójával vezérelhetők.
A TV távkapcsolója bizonyos körülmények között nem működhet. Ilyen esetben válassza ki újra az Anynet+ eszközt.
Az Anynet+ funkciók nem működnek más gyártók termékein.
Anynet+ módban a színes gombok esetleg nem működnek megfelelően.
A ◀◀, ►▶ műveletek adott eszköz függvényében eltérhetnek.

Felvevő egységgel felvehet egy TV müsort.

Nyomja meg a ● gombot.

A felvétel elindul. (Csak akkor, ha az Anynet+ funkciót engedélyező felvelvő eszköz csatlakoztatva van.)

Az aktuális TV műsor felvétele folyamatban van TV nézés állapotban. Ha más eszközről néz vieófelvételt, a másik eszközről játszott videó lesz felvéve.
A TOOLS gomb megnyomása után a „Record” kiválasztásával rögzítheti is a forrást.
Felvétel előtt ellenőrizze, hogy az antenna csatlakoztatóját megfelelően csatlakoztatta-e a vevőeszközhöz. Az antenna vevőeszközhöz történő csatlakoztatásához tekintse meg annak használati útmutatóját.

Hallgatás vevő egységen keresztül

A hangot vevő egységen keresztül is hallgathatja, nemcsak a TV hangszóróin keresztül.

1. Nyomja meg a TOOLS gombot. Majd az „Anynet+(HDMI-CEC)” kiválasztásához nyomja meg az ENTER↔ gombot.
   A ▲ vagy a ▼ gombok segítségével válassza ki a „Vevő” menüelemet, majd nyomja meg az ENTER Gombot.

2. Az ◀ vagy a ▶ gombok kal válassza a „Be” lehetőséget, majd nyomja meg az ENTERG gombot.

Most már a vevő egységen keresztül hallgathatja a hangot.

1. A menüböl történő kilépéshez az EXIT gombot kell megnyomni.

TV P9 TV-nézés Eszközválasztás Felvétel Eszközmenű Eszköz kezelése Vevő :Ki Beállítás Mozgatás Belépés Vissza

Ha a vevő egység be van kapcsolva, a TV készülék hangját a 2 csatornás vevő készüléken keresztül is hallgathatja.
Ha a vevő egység kizárólag egy házimozi rendszert szolgál ki (csak audiót támogat), lehetséges, hogy nem jelenik meg az eszközök listájában.
Ha szerzői jogokkal kapcsolatos probléma merül fel, lehetséges, hogy a vevő egységen keresztüli hallgatás nem működik megfelelően.
Ha a TV tápellátása (a tápkábel kihúzása vagy áramszünet miatt) megszakad, amikor a „Vevő” beállítása „Be”, az „TV hangszóró” értéke „Ki” lehet, amikor újra bekapcsolja a TV-t. (lásd a 22. oldalon)

Szervizelés igénylése előtt olvassa el a következő pontokat:

Hiba	Megoldás
Az Anynet+ nem működik.	Ellenőrizze, hogy az eszköz Anynet+ eszköz-e. Az Anynet+ rendszer, kizárólag az Anynet+ eszközöket támogatja.Csak egy vevő egységet csatlakoztasson.Ellenőrizze, hogy az Anynet+ eszköz tápkábele megfelelően lett-e csatlakoztatva.Ellenőrize az Anynet+ eszköz Videó/Audió/HDMI 1.3 kábeleinek csatlakozásait.Ellenőrizze, hogy az Anynet+ (HDMI-CEC) Be állásban van-e az Anynet+ beállítás menűjében.Ellenőrizze, hogy a TV távvezérője TV-módban van-e.Ellenőrizze, hogy ez-e az Anynet+ kizárólagos távvezérője.Az Anynet+ bizonyos esetekben nem működik (Csatornák keresése, a WISELINK, Plug & Play működtetése stb.)Ha csatlakoztatja vagy eltávolítja a HDMI 1.3 kábelt, ügyeljen arra, hogy újra megkeresse az eszközöket vagy kapcsolja be újra a televíziót.Ellenőrizze, hogy az Anynet+ eszköz Anynet+ funkciója be van-e kapcsolva.
Az Anynet+ indítása.	Ellenőrizze, hogy az Anynet+ eszköz megfelelően lett-e csatlakoztatva a TV készülékhez, majd ellenőrizze, hogy az Anynet+ Beállítás menűjében az Anynet+ (HDMI-CEC) Be állapotban van-e.A TV készülékre váltáshoz nyomja meg a TV távkapcsoló TV gombját.Nyomja meg a TOOLS gombot az Anynet+ menű megjelenítéséhez, és válassza ki a megfelelő menűt.
Kilépés az Anynet+ funkcióból.	Válassza az Anynet+ menű TV-nézés elemét.Nyomja meg a TV távkapcsoló SOURCE gombját és válasszon egy eszközt, ami nem Anynet+ eszköz.Nyomja meg a követező gombok valamelyikét a TV mód váltásához: P☉/☉, CH LIST, PRE-CH, stb. (A csatorna gomb csak akkor működik, ha nincs csatlakoztatva hangolóegységgel ellátott Anynet+ egység.)
Anynet+ eszköz csatlakoztatása...üzenet jelenik meg a képernyőn.	Nem használható a távkapcsoló az Anynet+ funkció beállításához, sem megtekintés módra váltáshoz.Ha az Anynet+ funkció beállítása megtörtént és a megtekintés módra történő váltás kész, akkor használhatja a távkapcsolót.
Az Anynet+ eszköz nem játszik le.	Plug & Play folyamat közben nem használható a lejátszás funkció.
A csatlakoztatott eszköz nem jelenik meg.	Ellenőrizze, hogy az eszköz támogatja-e az Anynet+ funkciókat.Ellenőrizze, hogy a HDMI 1.3 kábel megfelelően lett-e csatlakoztatva.Ellenőrizze, hogy az Anynet+ (HDMI-CEC) Be állásban van-e az Anynet+ beállítás menűjében (setup menu).Keresse újra az Anynet+ eszközöket.Az Anynet+ eszközt csak HDMI 1.3 kábellel csatlakoztathatja. Egyes HDMI kábelek esetleg nem támogatják az Anynet+ funkcióit.Ha a folyamat rendellenesség (pl. a HDMI 1.3 kábel vagy a tápkábel kihúzása, illetve áramszünet) miatt megszakad, ismételje meg az eszközkeresést.
A TV-műsor nem rögzíthető.	Ellenőrizze, hogy az antenna csatlakozóját megfelelően csatlakoztatta-e a vevőeszközhöz.

A legtöbb televíziós csatorna teletexten keresztül írásos információt szolgáltat. A teletext szolgáltatás tartalommutató oldala leírja, hogyan használhatja ezt a szolgáltatást. Továbbá tetszés szerint választhat a különböző opciók közül a távvezérlő gombjainak segítségével.

A teletextinformáció pontos megjelenítéséhez megbízható vételre van szükség. Különben információ veszhet el, vagy néhány oldal nem jeleníthető meg.

① □ (kilépés)

Kilépés a teletext képernyöröl.

② Ⅲ (tartalomjegyzék)

A tartalomjegyzék oldal megjelenítése a teletext használata közben bármikor.

3 (tárolás)

Teletext oldalak tárolására szolgál.

4 (méret)

Megnyomásával dupla méretben jelenítheti meg a betűket a képernyő felső részén. A képernyő alsó részén ugyanehhez a művelethez nyomja meg ismét a gombot. A normal képernyőhöz a gomb ismételt megnyomásával térhet vissza.

5 ≡? (felfedés)

Rejtett szöveg (pl. fejtörök megfejtései) megjelenítése. A normal képernyőhöz a gomb ismételt megnyomásával térhet vissza.

6 (teletext be/vegyes)

A teletext mód aktiválása egy teletext szolgáltatást tartalmazó csatorna kiválasztását követően. Ismételt megnyomásával egyszerre jelenítheti meg, átfedésben, a teletext oldalt és a csatornán vett képet.

⑦ ≡... (mód)

A teletext mód kiválasztásához nyomja meg (LIST/FLOF). Ha LIST módban nyomja meg, a lista mentése módba vált. A Lista mentése módban a ☑ (tárolás) gombbal mentheti a teletext oldalt.

8 (aloldal)

Az elérhető aloldal megjelenítése.

9 ≡1 (fel)

A következő teletext oldalt jeleníti meg.

10 1 le

Az előző teletext oldalt jeleníti meg.

11 (tartás)

A képernyő tartása egy adott oldalon, ha az oldalhoz még

további oldalak is tartoznak, amelyek automatikusan töltödnek be. Az üzemmódból a gomb ismételt lenyomásával léphet ki.

12 ≡× (törlés)

Oldal keresése közben megjeleníti a müsort.

13 Színes gombok (piros/zöld/sárga/kék)

Ha a műsorszolgáltató FASTEXT rendszert használ, a teletext oldalon található, színkóddal jelölt különböző

témák a színes gombokkal is kiválaszthatók. A kívánt művelethez

nyomja meg a megfelelő színű gombot. Megjelenik egy további színes információkat tartalmazó oldal, amelyben ugyanezzel a módszerrel választhat. Az előző vagy a következő oldal előhívásához nyomja meg a megfelelő színes gombot.

A távvezérlőn található számozott gombok megnyomásával közvetlenül válthat a teletext oldalak között.

POWER TV SOURCE E 1 2 3 4 5 6 7 8 9 -/- 0 PRE-CH + MUTE P - CHUST MENU WLINK TOOLS E RETURN E 4 → INFO E EXIT E i -10 SAMSUNG

1 2 3 4 5 6 7 8 9 -/- 0 PRE-CH P

A teletext oldalak hat kategóriába soroltak.

Betújel Tartalom

A A kiválasztott oldalszám.
B A sugárzó csatorna azonosítója.
C Aktuális oldalszám vagy kereséssel kapcsolatos jelzések.
D A dátum és az idő.
E A szöveg.
F Allapotinformáció.
FASTEXT információ.

A teletext-információ gyakran több, egymás után megjelenő oldalon jelenik meg, amelyek az alábbi módokon érhetők el:
◆ Az oldalszám beírásával
◆ Egy címnek a listából történő kiválasztásával
◆ Egy színes címsor kiválasztásával (FASTEXT rendszer)

Az TV gomb megnyomásával léphet ki a teletext megjelenítési módból.

A B C D E F

A fali konzol felszerelését követően könnyen módosíthatja TV-je helyzetét.

A TV hátoldala Automatikus fali konzol ELLÁTÓ kábel (nem tartozék)

Belépés a menübe

1. Nyomja meg a távvezérlő ▲, ▼, ◀ vagy ▶ gombját.

Megjelenik az automatikus falra szerelés képernyője.
Ha TV-nézés közben valamelyik iránygombra kattintva nem jelenik meg az automatikus falra szerelés képernyője, a menüből jelenítse meg a képernyőt.

- A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” opciót, majd nyomja meg az ENTER gombot.

- A ▲ vagy ▼ gomb megnyomásával válassza ki az „Falra szerelt” opciót, majd nyomja meg az ENTER Gombot.

TV Plug & Play Nyelv :Magyar Idő Fényeffektus : Használatkor be Faira szerelt Dallam :Ki Szórakoztatás : Ki Energlagazd. : Ki PIP Mozgatás ▼Belépés ▶ Vissza

A pozíció eltárolása

1. A ▲,▼,◀,▶ gombokkal állíthatja be a kívánt pozíciót.

Ha akkor nyomja meg valamelyik nyílgombot, amikor a TV-képernyőn nem látható képernyőmenü, akkor a beállítási képernyő jelenik meg.

A visszaállításhoz nyomja meg az INFO gombot. A ◀ vagy a ► gombbal válassza ki a „lgen” opciót, majd nyomja meg az ENTERG Gombot.

A pozíció visszaáll az alapértelmezett beállításra.

1. Nyomja meg a kék gombot.

A jelenlegi pozíció mentéséhez a ▲ és ▼ gombbal válassza ki az 1., 2. vagy 3. pozíció mentését.

Ha nem kívánja menteni a jelenlegi pozíciót, nyomja meg a RETURN gombot.

Mentési mód választásakor a színgombok nem használhatók.

1. A mentéshez nyomja meg az ENTER← gombot.

Az 1. pozíció kiválasztásakor a „Jelnelegi, elmentett helyzet neve: 1. pozíció” üzenet jelenik meg.

1. Nyomja meg az ENTER↔ gombot.

A mentett pozíció a képernyőmenü bal oldalán jelenik meg.

Falra szerelt 1. pozíció Pozíció 1 2 3 Beállítás Mentés INFO Középső

TTX/MIX PSIZE DMA

Mentés Válassza ki a mentés módját. 1. pozíció 2. pozíció 3. pozíció Beállítás Belépés Vissza

A mentett pozícióba mozgatás

1. Hajtsa végre a „Belépés a menübe” 1. lépését.
2. Egy színgomb (vörös, zöld vagy kék) megnyomásával a fali konzol a mentett pozícióba áll.

A fali konzolt a három előre megadott pozíció egyikébe mozgathatja a vörös (1. pozíció), a zöld (2. pozíció) vagy a sárga gomb (3. pozíció) megnyomásával.
Ha az előre beállított pozícióba mozgatást követően módosítja a pozíciót, a pozíció megjelenítése eltűnik.

Falra szerelt 1. pozíció Pozíció 1 2 3 Beállítás Mentés INFO Középső

A felszereléshez lásd a fali konzolhoz kapott Szerelési útmutatót.
A termék felszereléséhez, illetve a fali konzol felszereléséhez és mozgatásához forduljon szakemberhez.
Ezt a szerelési útmutatót a fali konzol falra szereléséhez használja. Más építményhez való rögzítés esetén forduljon a legközelebbi márkakereskedőhöz.

Az automatikus falra szerelés az Anynet+ és a WISELINK működésekor nem használható.
A 37, 40 és 46 hüvelykes típus nem használható a régebbi elektromos fali konzollal (WMN5090A*).

A számítógép beállítása (a modelltől függően)

A Kensington zár olyan eszköz, amellyel a rendszer fizikailag rögzíthető, ha a készüléket nyilvános helyen használják. A zár kinézete és használatának módja – a gyártótól függően – eltérhet az ábrán láthatótól. A Kensington zár használatával kapcsolatban a hozzá tartozó kézikönyvben talál további információt. A zárat külön kell beszerezni.

1. Helyezze a zárszerkezetet a TV Kensington zárának nyílásába (1. ábra), majd fordítással zárja be (2. ábra).
2. Csatlakoztassa a Kensington zár kábelét.
3. Erősítse a kensington zárat asztalhoz vagy nehéz tárgyhoz.
   A Kensington zár elhelyezkedése a típustól függően változhat.

Kábel 2. ábra 1. ábra

Hibaelhárítás: Mielőtt szakemberhez fordulna

Nincs kép vagy hang.	Ellenőrizze, hogy a tápfeszültség vezetéke csatlakoztatva van-e a fali csatlakozóaljzatba.A készülék ó gombját meg kell nyomni.Ellenőrizze a kép kontraszt- és fényerő-beállítását.Ellenőrizze a hangerőt.
A kép normális, de nincs hang.	Ellenőrizze a hangerőt.Ellenőrizze, hogy a távirányító MUTEgombját nem nyomta-e meg.A „TV hangszóró” legyen bekapcsolva.
A képernyő sötét, a tápfeszültségjelző pedig folyamatosan világít.	A számítógépen ellenőrizze a következőket: tápellátás, jelkábel.A TV-készülék a saját energiakezelő rendszerét használja.Mozdítsa meg a számítógép egerét vagy nyomja meg a billentyűzet valamelyik billentyűjét.
Nincs kép, vagy csak feketefehér kép van.	Színbeállítások módosítása.Ellenőrizze, hogy a kiválasztott műsorszórórendszer megfelelően működik-e.
A hangot és a képet zavarja valami.	Próbálja azonosítani a televízió működését befolyásoló elektromos készüléket, és tegye azt távolabb.Csatlakoztassa a televíziót egy másik tápfeszültség-aljzatba.
Elmosódott vagy szemcsés kép, illetve torz hang tapasztalható.	Ellenőrizze az antenna irányát, elhelyezését és csatlakozásait.Ez a zavar beltéri antenna használata esetén gyakran fellép.
A távirányító nem megfelelően működik.	Cserélje ki a távvezérlő elemeit.Tisztítsa meg a távvezérlő felső szélét (az átviteli ablakot).Ellenőrizze, hogy az elemek a polaritásnak megfelelően vannak-e behelyezve.
Az „Ellenőrizze a jelkábelt.” üzenet jelenik meg.	Ellenőrizze, hogy az adatkábel megfelelően van-e a számítógéphez, illetve a videoforrásokhoz csatlakoztatva.Ellenőrizze, hogy a számítógép, illetve a videoforrások be vannak-e kapcsolva.
PC módban a „Nem támogatott üzemmód.” üzenet jelenik meg.	Ellenőrizze a videokártya maximális felbontását és frekvenciáját.Vesse össze ezeket az értékeket a megjelenítési mód adataival.
A sérült kép a képernyő sarkán jelenik meg.	Ha egyes külső eszközök esetében a „Csak pásztázás” lehetőséget választja, a sérült kép a képernyő sarkán jelenhet meg.Ezt a jelenséget a külső eszköz okozza, nem a TV.
Megjelenik a „Alapértelmezett beállítások visszaállítása” üzenet.	Akkor jelenik meg, ha azEXITgombot egy ideig lenyomva tartja.A termék beállításai az alapértelmezett beállításokra álltak vissza.
A TFT LCD panel (6 220 800) képpontból álló panelt használ, aminek előállítása magas szintű műszaki felkészültséget és felszereltséget igényel. Előfordulhat azonban, hogy a képernyőn ennek ellenére néhány világos és sötét képpont jelenik meg.Ezek a képpontok a készülék teljesítményét nem befolyásolják.

Műszaki és környezeti jellemzők

A SAMSUNG mindenkor termékei javítását, fejlesztését tartja szem előtt. Ezért a műszaki adatok és a használati útmutató megváltoztatásának jogát fenntartja. 2/1984. (III. 10.) BkM–IpM számú együttes rendelet alapján tanúsítjuk, hogy a LE32A550, LE37A550, LE40A550, LE46A550, LE52A550 típusú SAMSUNG gyártmányú színes televíziók megfelelnek az alábbi műszaki jellemzőknek:

A modell neve	LE32A550	LE37A550	LE40A550
Képernyő mérete (képátló)	32 hüvelyk	37 hüvelyk	40 hüvelyk
A PC felbontása	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
Hang
Kimenő	10 W X 2	10 W X 2	10 W X 2
Méret (Sz x H x M)
Készülékház	865 x 79 x 500 mm	984 x 87 x 572 mm	1058 x 91 x 608 mm
Állvánnyal	865 x 220 x 561 mm	984 x 240 x 637 mm	1058 x 240 x 672 mm
Súly
Állvánnyal	14 kg	18 kg	19 kg
Környezeti feltételekÜzemelési hömérsékletÜzemelési páratartalomTárolási hömérsékletTárolási páratartalom	10 °C – 40 °C (50 °F – 104 °F)10 % – 80 %, nem kondenzáló-20 °C – 45 °C (-4 °F – 113 °F)5 % – 95 %, nem kondenzáló
Forgótalp(bal/jobb)	-20° ~ 20°
A modell neve	LE46A550	LE52A550
Képernyő mérete (képátló)	46 hüvelyk	52 hüvelyk
A PC felbontása	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
Hang
Kimenő	10 W X 2	10 W X 2
Méret (Sz x H x M)
Készülékház	1186 x 111 x 686 mm	1330 x 120 x 779 mm
Állvánnyal	1186 x 260 x 749 mm	1330 x 291 x 842 mm
Súly
Állvánnyal	27 kg	33 kg
Környezeti feltételekÜzemelési hömérsékletÜzemelési páratartalomTárolási hömérsékletTárolási páratartalom	10 °C – 40 °C (50 °F – 104 °F)10 % – 80 %, nem kondenzáló-20 °C – 45 °C (−4 °F – 113 °F)5 % – 95 %, nem kondenzáló
Forgótalp(bal/jobb)	-20° ~ 20°

A SAMSUNG mindenkor termékei javítását, fejlesztését tartja szem előtt. Ezért a műszaki adatok és a használati útmutató megváltoztatásának jogát fenntartja. 2/1984. (III. 10.) BkM–IpM számú együttes rendelet alapján tanúsítjuk, hogy a LE32A551, LE37A551, LE40A551, LE46A551, LE52A551 típusú SAMSUNG gyártmányú színes televíziók megfelelnek az alábbi műszaki jellemzőknek:

A modell neve	LE32A551	LE37A551	LE40A551
Képernyő mérete (képátló)	32 hüvelyk	37 hüvelyk	40 hüvelyk
A PC felbontása	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
Hang
Kimenő	10 W X 2	10 W X 2	10 W X 2
Méret (Sz x H x M)
Készülékház	801 x 88 x 526 mm	918 x 92 x 608 mm	997 x 92 x 641 mm
Állvánnyal	801 x 252 x 574 mm	918 x 300 x 650 mm	997 x 300 x 686 mm
Súly
Állvánnyal	13 kg	18 kg	21 kg
Környezeti feltételekÜzemelési hömérsékletÜzemelési páratartalomTárolási hömérsékletTárolási páratartalom	10 °C – 40 °C (50 °F – 104 °F)10 % – 80 %, nem kondenzáló-20 °C – 45 °C (-4 °F – 113 °F)5 % – 95 %, nem kondenzáló
Forgótalp(bal/jobb)	-20° ~ 20°
A modell neve	LE46A551	LE52A551
Képernyő mérete (képátló)	46 hüvelyk	52 hüvelyk
A PC felbontása	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
Hang
Kimenő	10 W X 2	10 W X 2
Méret (Sz x H x M)
Készülékház	1127 x 100 x 716 mm	1269 x 109 x 806 mm
Állvánnyal	1127 x 280 x 767 mm	1269 x 326 x 857 mm
Súly
Állvánnyal	28 kg	32 kg
Környezeti feltételekÜzemelési hömérsékletÜzemelési páratartalomTárolási hömérsékletTárolási páratartalom	10 °C – 40 °C (50 °F – 104 °F)10 % – 80 %, nem kondenzáló-20 °C – 45 °C (−4 °F – 113 °F)5 % – 95 %, nem kondenzáló
Forgótalp(bal/jobb)	-20° ~ 20°

A SAMSUNG mindenkor termékei javítását, fejlesztését tartja szem előtt. Ezért a müszaki adatok és a használati útmutató megváltoztatásának jogát fenntartja. 2/1984. (III. 10.) BkM–IpM számú együttes rendelet alapján tanúsítjuk, hogy a LE32A552, LE37A552, LE40A552, LE46A552, LE52A552 típusú SAMSUNG gyártmányú színes televíziók megfelelnek az alábbi müszaki jellemzőknek:

A modell neve	LE32A552	LE37A552	LE40A552
Képernyő mérete (képátló)	32 hüvelyk	37 hüvelyk	40 hüvelyk
A PC felbontása	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
Hang
Kimenő	10 W X 2	10 W X 2	10 W X 2
Méret (Sz x H x M)
Készülékház	801 x 88 x 514 mm	918 x 92 x 592 mm	997 x 92 x 628 mm
Állvánnyal	801 x 252 x 574 mm	918 x 300 x 650 mm	997 x 300 x 686 mm
Súly
Állvánnyal	13 kg	18 kg	21 kg
Környezeti feltételekÜzemelési hőmérsékletÜzemelési páratartalomTárolási hőmérsékletTárolási páratartalom	10 °C – 40 °C (50 °F – 104 °F)10 % – 80 %, nem kondenzáló-20 °C – 45 °C (-4 °F – 113 °F)5 % – 95 %, nem kondenzáló
Forgótalp(bal/jobb)	-20° ~ 20°
A modell neve	LE46A552	LE52A552
Képernyő mérete (képátló)	46 hüvelyk	52 hüvelyk
A PC felbontása	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
Hang
Kimenő	10 W X 2	10 W X 2
Méret (Sz x H x M)
Készülékház	1127 x 100 x 700 mm	1269 x 109 x 791 mm
Állvánnyal	1127 x 280 x 767 mm	1269 x 326 x 857 mm
Súly
Állvánnyal	28 kg	32 kg
Környezeti feltételekÜzemelési hőmérsékletÜzemelési páratartalomTárolási hőmérsékletTárolási páratartalom	10 °C – 40 °C (50 °F – 104 °F)10 % – 80 %, nem kondenzáló-20 °C – 45°C (-4 °F – 113 °F)5 % – 95 %, nem kondenzáló
Forgótalp(bal/jobb)	-20° ~ 20°

A SAMSUNG mindenkor termékei javítását, fejlesztését tartja szem előtt. Ezért a müszaki adatok és a használati útmutató megváltoztatásának jogát fenntartja. 2/1984. (III. 10.) BkM–IpM számú együttes rendelet alapján tanúsítjuk, hogy a LE32A553, LE37A553, LE40A553, LE46A553, LE52A553 típusú SAMSUNG gyártmányú színes televíziók megfelelnek az alábbi müszaki jellemzőknek:

A modell neve	LE32A553	LE37A553	LE40A553
Képernyő mérete (képátló)	32 hüvelyk	37 hüvelyk	40 hüvelyk
A PC felbontása	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
Hang
Kimenő	10 W X 2	10 W X 2	10 W X 2
Méret (Sz x H x M)
Készülékház	801 x 88 x 524 mm	918 x 92 x 601 mm	997 x 92 x 638 mm
Állvánnyal	801 x 252 x 574 mm	918 x 300 x 650 mm	997 x 300 x 686 mm
Súly
Állvánnyal	13 kg	18 kg	21 kg
Környezeti feltételekÜzemelési hőmérsékletÜzemelési páratartalomTárolási hőmérsékletTárolási páratartalom	10 °C – 40 °C (50 °F – 104 °F)10 % – 80 %, nem kondenzáló-20 °C – 45 °C (-4 °F – 113 °F)5 % – 95 %, nem kondenzáló
Forgótalp(bal/jobb)	-20° ~ 20°
A modell neve	LE46A553	LE52A553
Képernyő mérete (képátló)	46 hüvelyk	52 hüvelyk
A PC felbontása	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
Hang
Kimenő	10 W X 2	10 W X 2
Méret (Sz x H x M)
Készülékház	1127 x 100 x 700 mm	1269 x 109 x 800 mm
Állvánnyal	1127 x 280 x 767 mm	1269 x 326 x 857 mm
Súly
Állvánnyal	28 kg	32 kg
Környezeti feltételekÜzemelési hőmérsékletÜzemelési páratartalomTárolási hőmérsékletTárolási páratartalom	10 °C – 40 °C (50 °F – 104 °F)10 % – 80 %, nem kondenzáló-20 °C – 45°C (-4 °F – 113 °F)5 % – 95 %, nem kondenzáló
Forgótalp(bal/jobb)	-20° ~ 20°

A kivitel és a jellemzők előzetes értesítés nélkül változhatnak.
Ez a készülék a B osztályba tartozó digitális készülék.
A tápellátásra és energiafogyasztásra vonatkozó előírásokat a termékre ragasztott címkén tekintheti meg.

Kontakt do SAMSUNG WORLDWIDE

⑤ Indikátor napájania

♦ Pridávanie kanálov

Melódia/Zábava/Úspora energie

A termék megfelelő leadása (Elektromos és elektronikus készülékek hulladékkezelése)

A terméken vagy a hozzá tartozó dokumentación szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad háztartási hulladékkal együtt kidobní. Annak érdekében, hogy megelőzhető legyen a szabálytalan hulladékleadás által okozott környezet- és egészsékgárosodás, különítse ezt el a többi hulladéktól, és felelősségteljesen gondoskodjon a hulladék leadásáról, a hulladékanyagok fenntartható szintű újrafelhasználása céljából. A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektöl kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el ez elhasznált terméket a környezetvédelmi szempontból biztonságos hulladékleadás céljából. Az üzleti felhasználók lépjenek kapcsolatba a forgalmazóval, és vizsgálják meg az adásvételi szerződés feltételeit. A terméket nem szabad leadni kereskedelmi forgalomból szármaszó egyéb hulladékkal együtt.
