Tipo di prodotto	Televisore LCD
Marca	Samsung
Modello	LE40A552P3R
Dimensioni dello schermo (diagonale)	40 pollici (101,6 cm)
Risoluzione	1920 x 1080 pixel (Full HD)
Frequenza di aggiornamento	60 Hz
Potenza audio	10 W x 2 (20 W totali)
Dimensioni (senza piedistallo)	997 x 92 x 628 mm
Dimensioni (con piedistallo)	997 x 300 x 686 mm
Peso (con supporto)	21 kg
Angolo di inclinazione del supporto	-20° a 20° (rotazione)
Connettività	2x HDMI, 1x Componente, 1x PC VGA, 1x USB (Wiselink), 2x SCART (EXT1/EXT2), uscita audio, jack cuffie, antenna
Funzioni principali	PIP (picture in picture), Anynet+ (HDMI-CEC), Wiselink (lettura JPEG/MP3), teletext, modalità risparmio energetico, timer spegnimento, blocco genitori
Alimentazione	AC 220-240 V, 50/60 Hz
Consumo elettrico	Circa 200 W (standby < 1 W)
Temperatura di funzionamento	10 °C a 40 °C
Umidità di funzionamento	10% a 80% (senza condensa)
Pulizia	Utilizzare un panno morbido e asciutto. Non utilizzare prodotti chimici.
Sicurezza	Blocco Kensington (opzionale). Non esporre a pioggia o umidità.
Contenuto della confezione	Telecomando, batterie AAA x2, cavo di alimentazione, supporto con viti, panno per la pulizia, manuale d'uso, certificato di garanzia

Domande frequenti - LE40A552P3R SAMSUNG

Come collegare un PC al televisore?

Utilizzare un cavo VGA per collegare l'uscita PC all'ingresso PC IN del televisore. Collegare anche il cavo audio PC al jack AUDIO (3,5 mm) corrispondente. Selezionare quindi la sorgente PC tramite il pulsante SOURCE del telecomando.

Cosa fare se l'immagine è sfocata o disturbata?

Controllare l'orientamento e i collegamenti dell'antenna. Un'antenna interna può causare interferenze. Assicurarsi che il cavo dell'antenna sia correttamente collegato al jack ANT IN. È anche possibile eseguire una Memorizzazione automatica dei canali nel menu Canali.

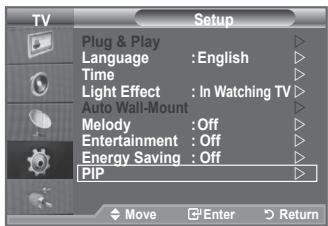

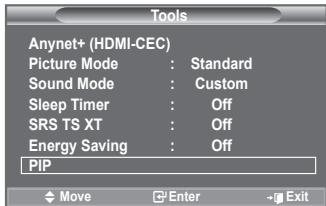

Come utilizzare la funzione PIP (picture in picture)?

Premere il pulsante MENU, andare su Configurazione quindi su PIP. Impostare PIP su Attivato. È possibile scegliere la sorgente, la dimensione e la posizione della finestra secondaria. Lo schermo principale deve essere su una sorgente compatibile (es. HDMI, Componente).

Perché non c'è audio?

Controllare che il volume non sia disattivato (pulsante MUTE) e che la modalità TV Speaker sia impostata su Attivato nel menu Audio. Se si utilizzano cuffie, gli altoparlanti interni sono disattivati. Assicurarsi anche che la sorgente audio selezionata sia corretta.

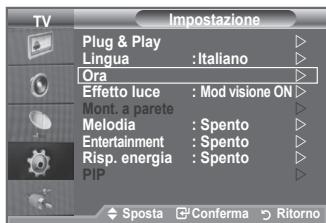

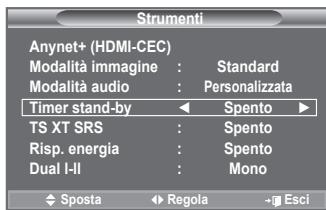

Come impostare l'ora e il timer di spegnimento?

Andare su Configurazione > Orologio. Per l'ora, selezionare Impostazione Orologio e regolare con le frecce. Per il timer di spegnimento, scegliere Spegnimento e impostare una durata da 30 a 180 minuti. Il televisore si spegnerà automaticamente.

Come leggere foto o musica tramite USB?

Collegare una chiavetta USB (formato FAT16/32) alla porta WISELINK (lato del televisore). Premere W.LINK sul telecomando. Selezionare il dispositivo, quindi scegliere Foto (JPEG) o Musica (MP3). Navigare con le frecce e premere ENTER per aprire un file.

Come bloccare alcuni canali per i bambini?

Nel menu Canali, selezionare Gestione Canali. Impostare Blocco Genitori su Attivato. Quindi, nell'Elenco canali, selezionare un canale e premere ENTER per bloccarlo (apparirà un lucchetto). I canali bloccati verranno nascosti.

Cosa fare se il telecomando non funziona?

Controllare che le batterie siano installate correttamente (poli + e -) e che non siano scariche. Pulire la finestra di trasmissione a infrarossi del telecomando. Assicurarsi che non ci siano ostacoli tra il telecomando e il sensore del televisore (situato in basso a destra).

Come resettare tutte le impostazioni dell'immagine?

Premere MENU, andare su Immagine, scorrere fino a Ripristina in fondo al menu. Selezionare OK per ripristinare i valori di fabbrica. Attenzione: cancella tutte le impostazioni personalizzate (contrasto, luminosità, ecc.).

Posso utilizzare un supporto a parete con questo televisore?

Sì, il televisore è compatibile con un supporto a parete (non incluso). Svitare il piedistallo e fissare il supporto a parete conforme agli standard VESA. Utilizzare la porta SERVICE sul retro se il supporto a parete è motorizzato (opzionale). Consultare il manuale del supporto per l'installazione.

MANUALE UTENTE LE40A552P3R SAMSUNG

Main picture	Sub picture
Component	TV, Ext.1, Ext.2, AV
HDMI 1, 2, 3	TV, Ext.1, Ext.2, AV
PC	TV, Ext.1, Ext.2, AV

Source

Image principale	Image secondaire
Composant	TV, Ext.1, Ext.2, AV
HDMI 1, 2, 3	TV, Ext.1, Ext.2, AV
PC	TV, Ext.1, Ext.2, AV

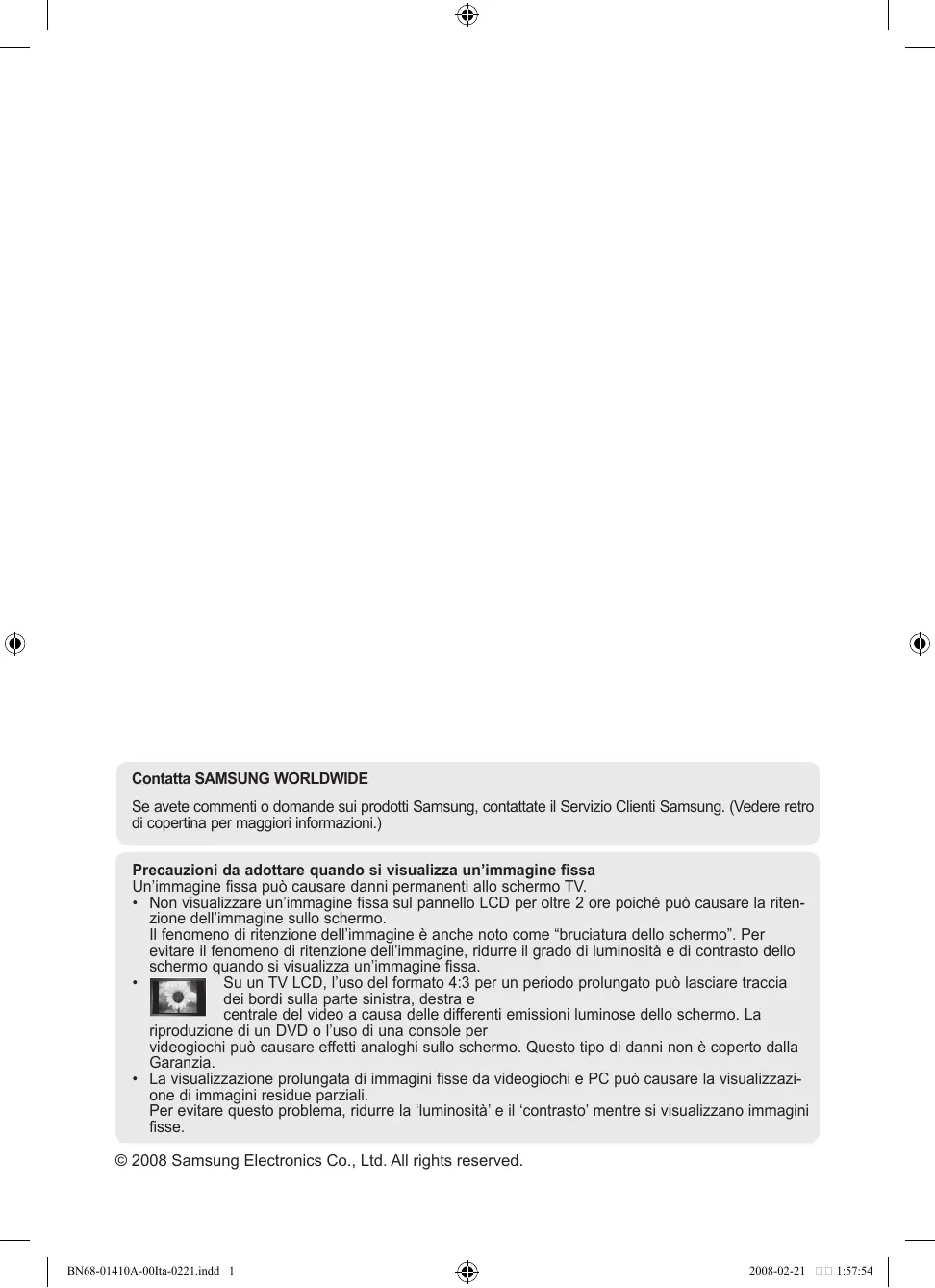

Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung. (Vedere retro di copertina per maggiori informazioni.)

Precauzioni da adottare quando si visualizza un'immagine fissa

Un'immagine fissa può causare danni permanenti allo schermo TV.

- Non visualizzare un'immagine fissa sul pannello LCD per oltre 2 ore poiché può causare la ritenzione dell'immagine sullo schermo.

Il fenomeno di ritenzione dell'immagine è anche noto come "bruciatura dello schermo". Per evitare il fenomeno di ritenzione dell'immagine, ridurre il grado di luminosità e di contrasto dello schermo quando si visualizza un'immagine fissa.

Su un TV LCD, l'uso del formato 4:3 per un periodo prolungato può lasciare traccia dei bordi sulla parte sinistra, destra e centrale del video a causa delle differenti emissioni luminose dello schermo. La

riproduzione di un DVD o l'uso di una console per videogiochi può causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto dalla Garanzia.

- La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare la visualizzazione di immagini residue parziali.

Per evitare questo problema, ridurre la ‘luminosità’ e il ‘contrasto’ mentre si visualizzano immagini fisse.

Contenuto

◆ Elenco dei componenti ...... 2
◆ Installazione del supporto ...... 2
◆ Installazione del Kit di montaggio a parete ..... 2
◆ Pannello di controllo .... 3
◆ Pannello dei collegamenti.... 4
◆ Telecomando 6
◆ Installazione delle batterie nel telecomando..... 7
◆ Accensione e spegnimento....7
◆ Attivazione della modalità Standby del televisore ...... 7

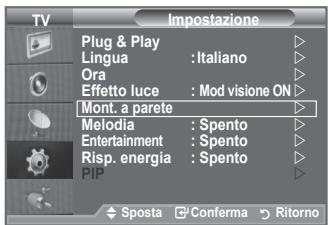

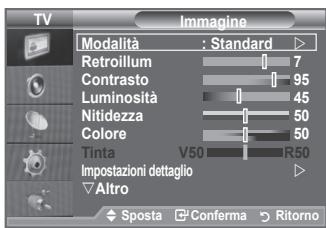

◆ Visualizzazione dei menu 8

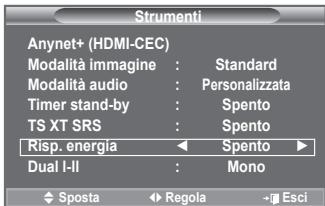

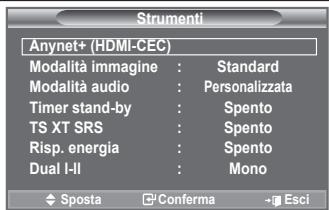

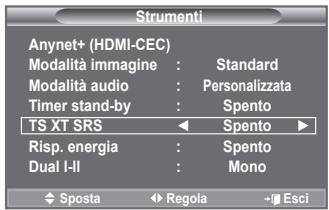

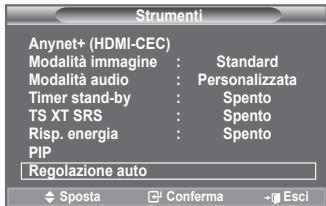

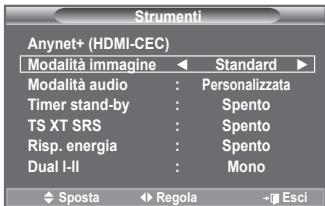

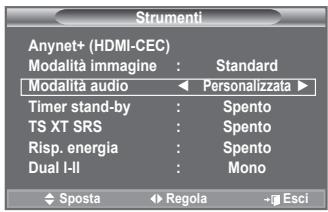

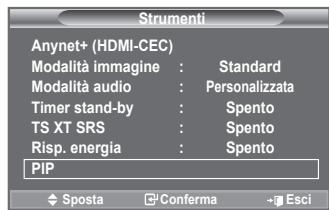

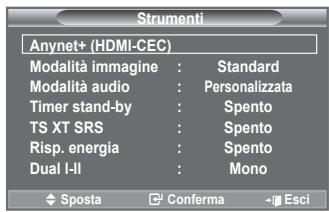

◆ Uso del tasto TOOLS......8
◆ Plug & Play 9

IMPOSTAZIONE DEI CANALI

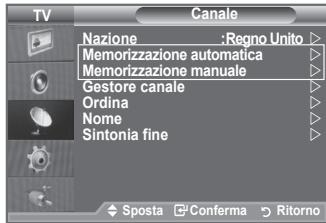

◆ Memorizzazione automatica dei canali...... 10

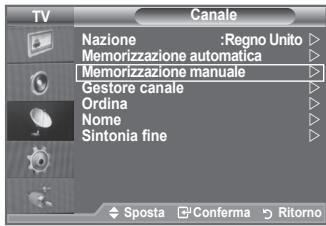

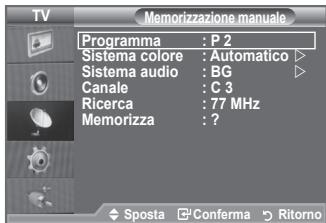

◆ Memorizzazione manuale dei canali....11

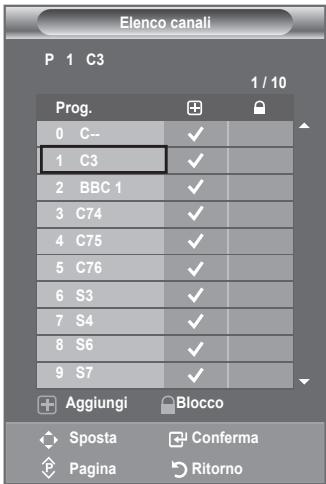

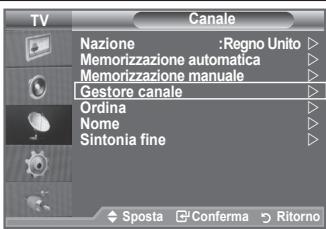

◆ Aggiunta / Blocco di canali.... 12

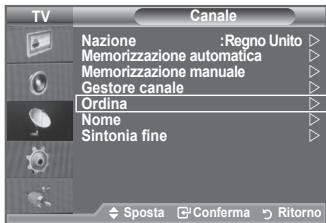

◆ Ordinamento dei canali memorizzati ...... 13

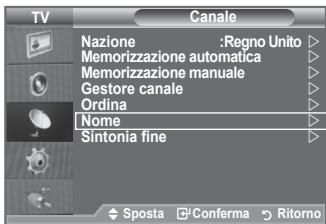

◆ Assegnazione di nomi ai canali ...... 13

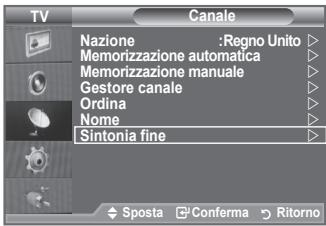

◆ Sintonia fine dei canali.... 14

IMPOSTAZIONE DELL'IMMAGINE

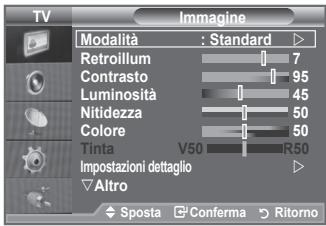

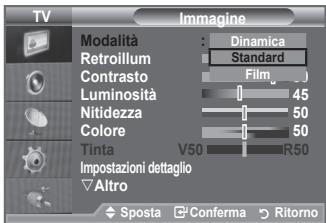

◆ Modifica dello standard dell'immagine...... 15

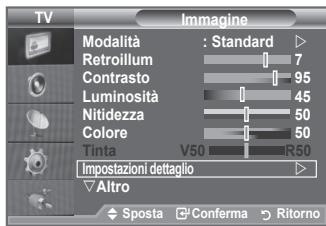

◆ Regolazione dell'immagine personalizzata..... 16

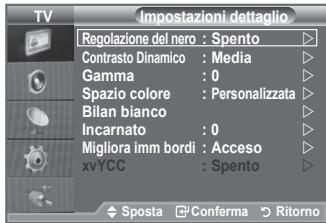

◆ Configurazione delle impostazioni dettagliate dell'immagine.... 16
◆ Ripristino delle impostazioni predefinite dell'immagine.... 17

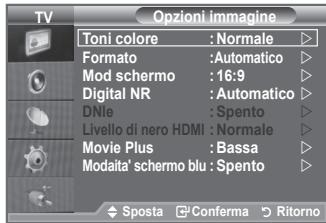

◆ Configurazione di Opzioni immagine ...... 18

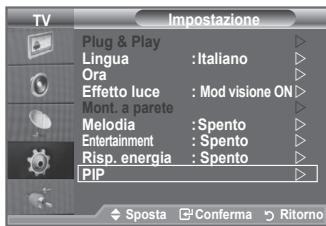

◆ Visualizzazione in modalità PIP (Picture in Picture) 20

IMPOSTAZIONE DELL'AUDIO

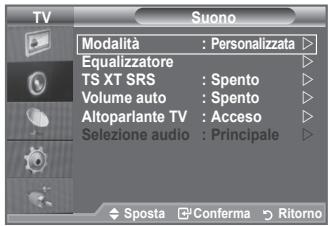

◆ Funzioni audio 21
◆ Selezione della modalità audio 22
◆ Collegamento delle cuffie (venduti separatamente).... 22

IMPOSTAZIONE DELL'ORA

◆ Impostazione e visualizzazione dell'ora corrente.... 23
◆ Impostazione del timer di spegnimento ..... 23

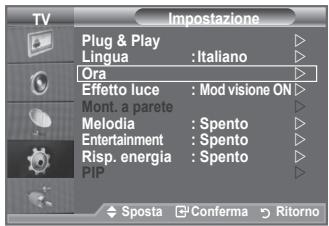

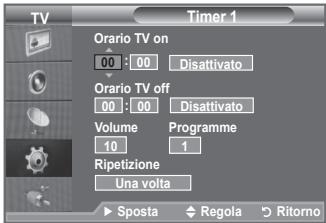

◆ Accensione e spegnimento automatico del televisore 24

Simboli

DESCRIZIONE DELLE FUNZIONI

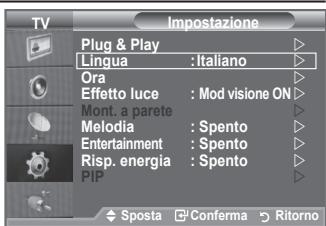

◆ Scelta della lingua.... 24

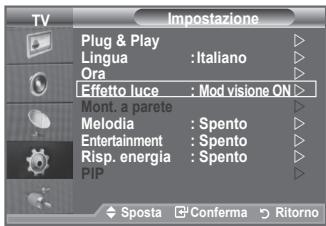

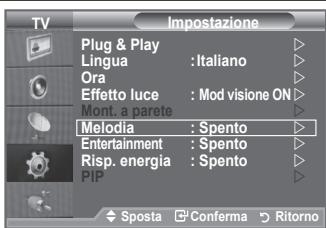

◆ Impostazione dell'Effetto luce (in base al modello) 25
◆ Melodia/Entertainment/Risp. energia...... 25
◆ Selezione della sorgente ...... 27

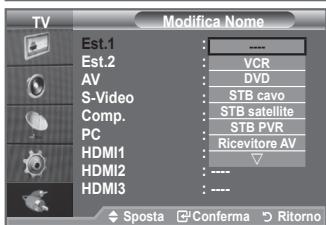

◆ Modifica dei nomi delle sorgenti di ingresso ... 27

IMPOSTAZIONE DEL PC

◆ Impostazione del software del PC (basato su Windows XP) 28
◆ Modalità di visualizzazione 28

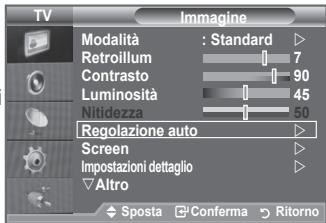

◆ Configurazione del televisore con il PC ...... 29

WISELINK

◆ Utilizzo della funzione WISELINK...... 30
◆ Utilizzo del menu WISELINK 31

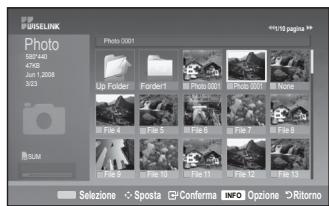

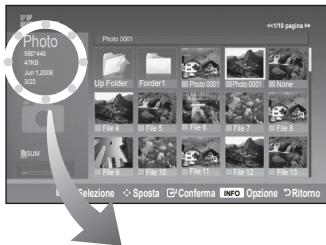

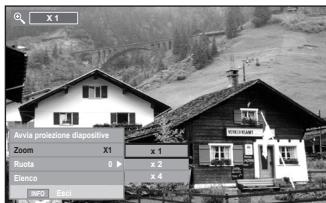

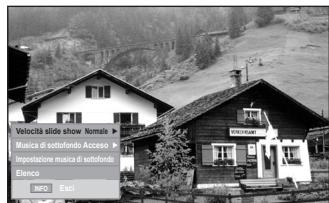

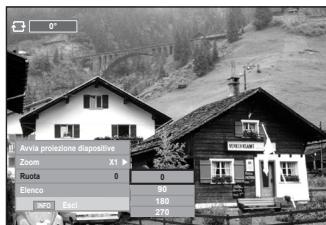

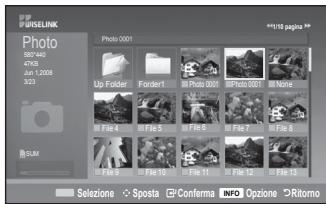

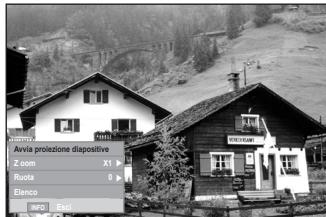

◆ Utilizzo dell'elenco PHOTO (JPEG)...... 32

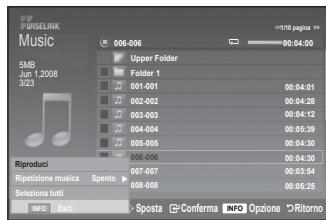

◆ Utilizzo dell'elenco MP3 35
◆ Utilizzo del menu Setup 36

INFORMAZIONI SU ANYNET+

◆ Che cos'è Anynet+? 37

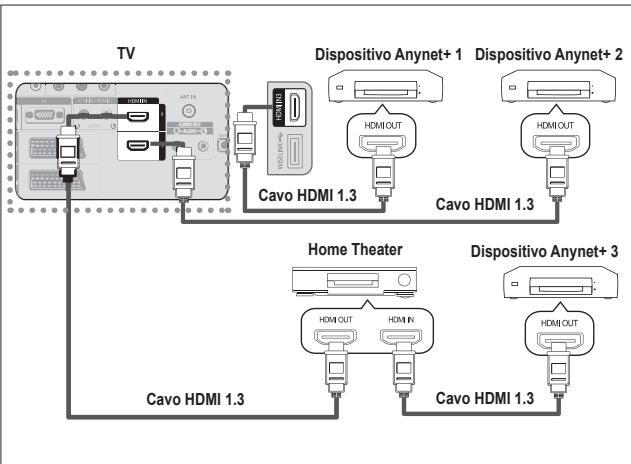

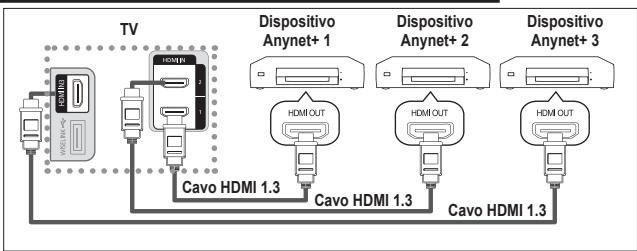

◆ Collegamento dei dispositivi Anynet+ ...... 37
◆ Configurazione di Anynet+...... 38
◆ Scansione e passaggio da un dispositivo Anynet+ all'altro.... 39
◆ Registrazione 41
◆ Ascolto tramite il ricevitore 41
◆ Controlli da effettuare prima di contattare l'assistenza tecnica.... 42

CONSIGLI PER L'USO

◆ Funzione Teletext.... 43
◆ Regolazione montaggio a parete (kit venduto separatamente).... 45
◆ Uso del blocco Kensington antifurto (a seconda del modello) 46
◆luzione dei problemi: Prima di contattare l'assistenza 47
◆ Specifiche tecniche e ambientali ...... 48

Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1

Nota

Tasto One-Touch

Elenco dei componenti

Controllare che nella confezione del TV LCD siano contenuti i seguenti componenti. Se qualsiasi componente risulta mancante, contattare il rivenditore.

				M4 X L16
Telecomando e batterie (AAA x 2)		Cavo di alimentazione	Coprifondo	Vite del piedistallo X4	Piedistallo	Panno per la pulizia
• Manuale dell'utente		• Scheda di garanzia		• Guida alla sicurezza	• Schede di registrazione

➢ Scheda di garanzia / Guida alla sicurezza / Schede di registrazione (Non disponibili in tutte le sedi)
In base al modello, il piedistallo e la relativa vite potrebbero non essere inclusi.

Installazione del supporto

1. Collegare il TV LCD e il piedistallo.

Il televisore deve essere trasportato da due o più persone.
Fare attenzione nel posizionare il piedistallo dal lato corretto.

1. Serrare due viti nella posizione ①, quindi serrare altre due viti nella posizione ②.

Sollevare il prodotto e serrare le viti. Serrando le viti con il TV LCD abbassato, il televisore potrebbe inclinarsi su un lato.
Il piedistallo viene installato per modelli con schermi da 37 pollici e oltre.

Installazione del Kit di montaggio a parete

Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il televisore alla parete. Per informazioni dettagliate sull'installazione del kit di montaggio a parete, consultare le istruzioni fornite insieme agli articoli del kit. Contattare un tecnico per richiedere assistenza quando si monta la staffa a parete. Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto o infortuni causati da una installazione autonoma del televisore da parte dell'utente.

Non installare il Supporto a parete mentre il televisore è acceso. In caso contrario, potrebbero verificarsi incidenti con lesioni personali causate da scosse elettriche.

Rimuovere il piedistallo, coprire il foro sul fondo con un tappo e serrare con due viti.

SOURCE MENU + - C/R. - + - 8 SAMSUNG 7 8

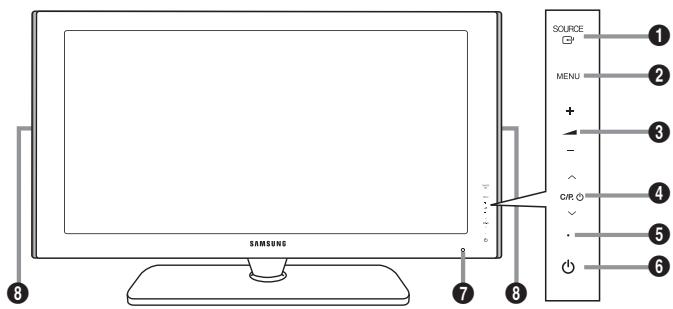

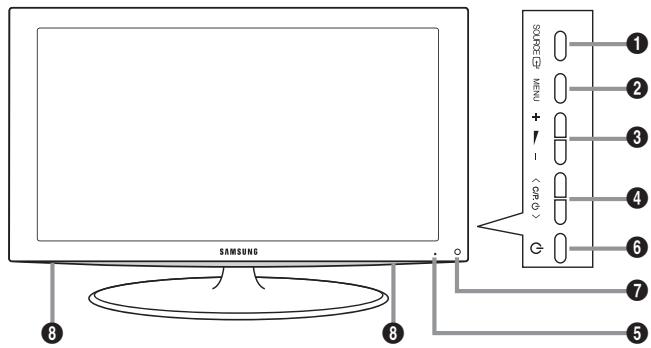

Tasti del pannello frontale Premere ogni tasto per attivare la funzione correlata.

SAMSUNG E2300S 1 2 3 4 6 7 5

Tasti pannello laterale

La forma e il colore del prodotto possono variare in base al modello.

① SOURCE

Alterna tutte le sorgenti d'ingresso disponibili (TV, Est.1, Est.2, AV, S-Video, Comp., PC, HDMI1, HDMI2, HDMI3). Nel menu a video, utilizzare questo tasto come si usa il tasto ENTER del telecomando.

② MENU

Premere per visualizzare il menu a video con le funzioni del televisore.

③ - △ +

Premere per aumentare o diminuire il volume. Nel menu a video, utilizzare questi tasti - ▲ + così come si usano i tasti ◀ e ▶ del telecomando.

4 ∨ C/P. ⊙ ∧

Premere per cambiare canale.

Nel menu a video, utilizzare questi tasti ∨ C/P. ⊕ ∧ così come si usano i tasti ▼ e ▲ del telecomando. (I tasti dei canali consentono di accendere il televisore senza usare il telecomando.)

⑤ Indicatore di alimentazione

Lampeggia e si spegne quando l'alimentazione è attivata, e si accende in modalità standby.

6 (Alimentazione)

Premere per accendere e spegnere il televisore.

⑦ Sensore del telecomando

Puntare il telecomando in direzione di questo punto sul televisore.

8 Altoparlanti

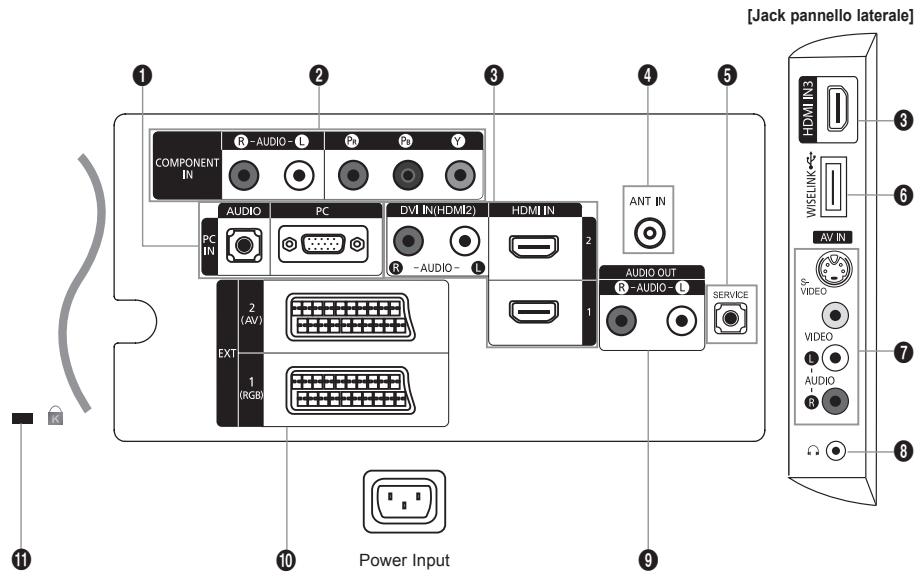

[Jack pannello laterale] COMPONENT IN R-AUDIO-L P P1 Y AUDIO PC DVI IN(HDMI2) HDMI IN PC IN R-AUDIO-L ANT IN 2 2 (AV) EXT 1 (RGB) AUDIO OUT R-AUDIO-L SERVICE 1 9 Power Input WISELINK AV IN P VIDEO VIDEO I AUDIO R 3 8

La forma e il colore del prodotto possono variare in base al modello.

Quando si collega un dispositivo esterno al televisore, assicurarsi che l'alimentazione dell'unità sia scollegata.
Quando si collega un dispositivo esterno, far corrispondere il colore del terminale di collegamento a quello del cavo.

① PC IN (PC)/(AUDIO)

- Collegare ai jack video e audio del PC.

② COMPONENT IN

• Collegare i cavi video component (opzionali) al connettore del componente ("PR", "PB", "Y") sul retro dell'apparecchiatura e ai corrispondenti connettori di uscita video del DVD.
• Se si desidera collegare il Set-Top Box e il DVD, effettuare il collegamento tra i due dispositivi, quindi collegare il DVD al rispettivo connettore ("PR", "PB", "Y") sull'apparecchiatura.
• I connettori PR, PB e Y dei componenti (DVD) sono talvolta etichettati con Y, B-Y e R-Y o Y, Cb e Cr.
• Collegare i cavi audio RCA (opzionali) a "R - AUDIO - L" sul retro dell'apparecchiatura e ai corrispondenti connettori di uscita audio sul DVD.

③ HDMI IN 1, HDMI IN 2, HDMI IN 3

• Supporta le connessioni tra periferiche AV con connessione HDMI (Set Top Box, lettori DVD).
• Non è necessario un ulteriore collegamento Audio per la connessione HDMI-HDMI.
• Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utilizzare il jack HDMI IN2.

Che cosa significa HDMI?

• “High Definition Multimedia interface” permette la trasmissione di dati video digitali ad alta definizione e audio digitale a canali multipli.
• Il terminale HDMI/DVI supporta il collegamento DVI a una periferica estesa con un cavo appropriato (non fornito). La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni più piccole, dispone della funzione di codifica HDCP (High Bandwidth Digital Copy Protection) installata, e supporta audio digitale multicanale.

Se sono collegati lettori DVD/ricevitori via cavo/ricevitori satellitari che supportano versioni HDMI precedenti alla 1.3, il televisore potrebbe non riprodurre l'audio e le immagini visualizzate potrebbero presentare colori anomali. Quando si collega un cavo HDMI di una versione precedente e non c'è audio, collegare il cavo HDMI al jack HDMI IN 2 e i cavi audio ai jack DVI IN (HDMI2) [R-AUDIO-L] sul retro del televisore. In questo caso, contattare la società fornitrice del lettore DVD/ricevitore via cavo/ricevitore satellitare per verificare la versione HDMI, quindi richiedere un aggiornamento del firmware. I cavi HDMI che non supportano la versione 1.3 possono causare sfarfallio o mancanza di immagini a schermo.

DVI IN(HDMI2) [R-AUDIO-L]

- Uscite audio DVI per dispositivi esterni.

Modalità supportate per HDMI/DVI e Component

	480i	480p	576i	576p	720p	1080i	1080p
HDMI/DVI 50Hz	X	X	X	O	O	O	O
HDMI/DVI 60Hz	X	O	X	X	O	O	O
Component	O	O	O	O	O	O	O

④ ANT IN

Per visualizzare correttamente i canali televisivi, è necessario che l'apparecchio televisivo riceva il segnale da una delle seguenti fonti:

- un'antenna esterna / Una rete televisiva via cavo / Una rete satellitare.

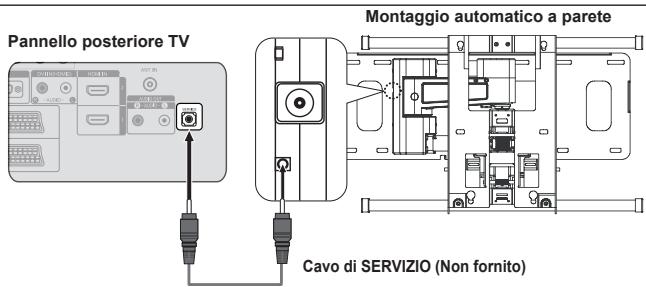

⑤ SERVICE

Collegarlo al jack sulla staffa di supporto a parete opzionale. Questa funzione consente di regolare l'angolo di visualizzazione del televisore utilizzando il telecomando.

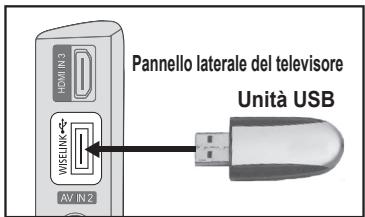

⑥ WISELINK

- Collegare un dispositivo di memorizzazione di massa USB per visualizzare file di fotografie (JPEG) e riprodurre file audio (MP3).

⑦ S-VIDEO o VIDEO/R-AUDIO-L

• Collegare il cavo RCA o S-VIDEO a un dispositivo A/V esterno appropriato quale un videoregistratore, un DVD o una videocamera.
• Collegare i cavi audio RCA a "R - AUDIO - L" sull'apparecchio e gli altri terminali ai corrispondenti connettori di uscita audio sul dispositivo A/V.

⑧ Jack della cuffia

- La cuffia può essere collegata all'uscita predefinita dell'apparecchio. Quando la cuffia è collegata, gli altoparlanti incorporati sono disattivati.

⑨ AUDIO OUT[R-AUDIO-L]

- Collegare i cavi audio RCA a AUDIO OUT [R-AUDIO-L] sul retro dell'apparecchiatura e le altre estremità ai connettori audio corrispondenti dell'amplificatore o dell'impianto DVD Home Theater.

⑩ EXT 1, EXT 2

Connettore	Ingresso			Uscita
	Video	Audio (L/R)	RGB	Video + Audio (L/R)
EXT 1	O	O	O	E' disponibile solo l'uscita TV.
EXT 2	O	O		Uscita da scegliere.

- Ingressi e uscite di dispositivi esterni quali videoregistratori, DVD, periferiche di gioco o lettori di dischi video.

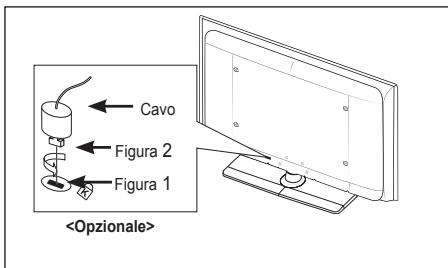

⑪ Blocco Kensington (a seconda del modello)

• Il blocco Kensington (opzionale) è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico.
• Se si desidera utilizzare un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il prodotto.
• La posizione del blocco Kensington può variare a seconda del modello.

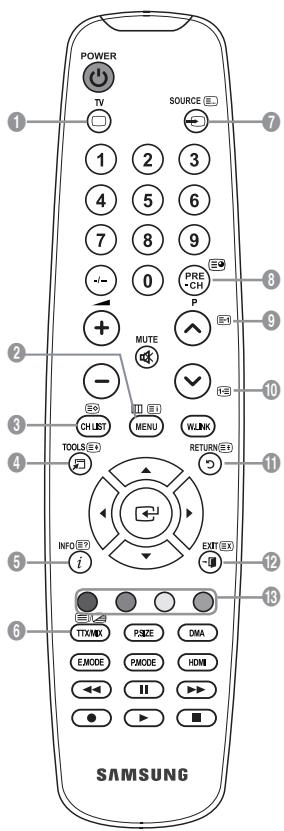

① Tasto di standby del televisore
② Seleziona direttamente il televisore e la modalità
③ Tasti numerici per selezionare direttamente i canali
④ Selezione dei canali memorizzati con una/due cifre
⑤ +: Aumento del volume -: Diminuzione del volume
⑥ Disattivazione temporanea dell'audio
⑦ Visualizza “Elenco canali” sullo schermo.
⑧ Utile per selezionare rapidamente le funzioni più frequentemente utilizzate.
9 Consente di vedere le informazioni sull'emittente corrente
10 Tasti colorati: Utilizzare questi tasti nell'elenco Canali, WISELINK, ecc.
12 Premere per selezionare le modalità dello schermo e del suono per eventi sportivi, cinema e giochi.
13 Premere questo tasto in DMA, WISELINK e Anynet+. (●: Questo telecomando può essere utilizzato per gestire le operazioni di registrazione con registratori Samsung dotati della funzione Anynet+.
14 Selezione della sorgente disponibile
15 Canale precedente
16 P ^∧ : Canale successivo P ^∨ : Canale precedente
⑰ Visualizza il menu a video principale
18 Questa funzione consente di visualizzare e riprodurre file fotografici e audio da un dispositivo esterno.
19 Ritorna al menu precedente.

20 Controlla il cursore nel menu
⑳ Esce dal menu a video
22 Utilizzarlo quando si connette un dispositivo Samsung DMA (Digital Media Adapter) mediante un'interfaccia HDMI e passando alla modalità DMA. (Il tasto DMA è opzionale.) Per ulteriori informazioni sulle procedure operative, consultare il Manuale dell'utente del dispositivo DMA. Questo tasto è disponibile quando "Anynet+ (HDMI-CEC)" è "Acceso" (vedere a pag. 38).
23 Selezione della dimensione dell'immagine
24 Seleziona direttamente la modalità HDMI.
25 Selezione effetti immagine

Funzioni Teletext

② Esce dallo schermo Teletext
7 Memorizza Teletext
⑧ Selezione formato Teletext
9 Mostra Teletext
⑩ Selezione argomento Fastext
⑪ Seleziona alternativamente le modalità Teletext, Double (Doppia) o Mix.
14 Selezione modalità Teletext (LIST/FLOF)
15 Pagina secondaria Teletext
16 P^: Pagina successiva Teletext

P☑: Pagina precedente Teletext

Una illuminazione troppo intensa può avere conseguenze sulle prestazioni del telecomando.

Installazione delle batterie nel telecomando

1. Sollevare il coperchio sul retro del telecomando come mostrato in figura.
2. Installare le due batterie AAA.

Fare corrispondere i poli “+” e “-” delle batterie con lo schema riportato all'interno del vano.
3. Riposizionare il coperchio.
Se si prevede di non utilizzare il telecomando per un periodo di tempo prolungato, rimuovere le batterie e riporle in un luogo asciutto e fresco.

Se il telecomando non funziona, effettuare il seguente controllo:

1. Il televisore è acceso?
2. I poli - e + delle batterie sono invertiti?
3. Le batterie sono esaurite?
4. Si è verificata una interruzione di corrente o il cavo di alimentazione è scollegato?
5. È presente una luce a fluorescenza speciale o un neon nelle vicinanze?

Accensione e spegnimento

La spina di alimentazione è collegata al pannello posteriore del televisore.

1. Inserire la spina in una presa appropriata.

L'indicatore di standby si accende.

1. Premere il pulsante ⏻ sull'apparecchio.

Per accendere il televisore, è anche possibile premere il tasto POWER ⏻ o TV del telecomando.
All'accensione, l'ultimo canale che si stava guardando prima di spegnere il televisore verrà riselezionato automaticamente.

1. Premere i tasti numerici (0\~9) o il tasto canale successivo/precedente ( / ) sul telecomando o il pulsante C/P. sull'apparecchio.
   Quando si accende il televisore per la prima volta, viene chiesto di scegliere la lingua dei menu.
2. Per spegnere il televisore, premere nuovamente il tasto POWER ^ⓧ .

Attivazione della modalità Standby del televisore

La modalità Standby del televisore consente di ridurre il consumo di corrente. La modalità Standby è particolarmente utile quando si desidera disattivare temporaneamente il televisore, ad esempio durante i pasti.

1. Premere il tasto POWER ⏻ del telecomando.
   Lo schermo si spegne e l'indicatore rosso di standby si accende sul dispositivo.
2. Per riaccendere il televisore, è sufficiente premere nuovamente POWER ⏻, i tasti numerici (0\~9), il tasto TV o il tasto canale precedente/successivo (✗/✗).
   Non lasciare il televisore in modalità standby per periodi di tempo prolungati, ad esempio quando si è in vacanza. Si consiglia di scollegare l'apparecchio dal cavo di alimentazione e dall'antenna.

Visualizzazione dei menu

1. A dispositivo acceso, premere il tasto MENU. Viene visualizzato il menu principale. Sul lato sinistro del menu compaiono delle icone: Immagine, Suono, Canale, Impostazione, Ingressi.
2. Per selezionare un'icona, premere il tasto ▲ o ▼. Per accedere al sottomenu dell'icona, premere il tasto ENTER☐.
3. Per uscire, premere il tasto EXIT. ➢ La visualizzazione del menu a schermo viene disattivata dopo circa un minuto.

TV Imagine Modalità : Standard Retroillum 7 Contrasto 95 Luminosità 45 Nitidezza 50 Colore 50 Tinta V50 R50 Impostazioni dettaglio Altro Sposta Conferma Ritorno

CH LIST MENU TOOLS RE1 E0 E1 E2

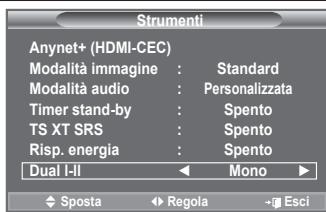

Uso del tasto TOOLS

Il tasto TOOLS consente di selezionare in modo semplice e rapido le funzioni utilizzate più di frequente. Il menu "Strumenti" (Impostazione strumenti) cambia in base alla modalità di ingresso esterno che si sta visualizzando.

1. A dispositivo acceso, premere il tasto TOOLS. Il menu “Strumenti” (Impostazione strumenti) viene visualizzato a schermo.
2. Premere il tasto ▲ o ▼ per selezionare un menu.
3. Premere i tasti ▲/▼/◄/► ENTERper visualizzare, modificare o utilizzare le voci selezionate. Per una descrizione più dettagliata di ogni funzione, consultare la pagina corrispondente.

◆Anynet+ (HDMI-CEC), Vedere pagine da 38
◆Modalità immagine, Vedere pagine da 15
◆Modalità audio, Vedere pagine da 21
◆Timer stand-by, Vedere pagine da 23
♦TS XT SRS, Vedere pagine da 21
◆Risp. energia, Vedere pagine da 26
◆Dual I-II, Vedere pagine da 22
◆PIP, Vedere pagine da 20
♦Regolazione auto, Vedere pagine da 29

Strumenti Anynet+ (HDMI-CEC) Modalità immagine : Standard Modalità audio : Personalizzata Timer stand-by : Spento TS XT SRS : Spento Risp. energia : Spento Dual I-II : Mono ◆ Sposta □ Conferma → Esci

Plug & Play

Se il televisore viene acceso per la prima volta, alcune impostazioni di base vengono visualizzate automaticamente e in sequenza. Sono disponibili le seguenti impostazioni.

Il salvaschermo si attiva se non viene inviato alcun comando mediante telecomando per più di 1 minuto durante il "Plug & Play".
Il salvaschermo si attiva se non vengono ricevuti segnali operativi in un arco di 15 minuti.

1. Premere il tasto POWER Ⓧ del telecomando.

Viene visualizzato il messaggio "Start Plug & Play." con "OK" selezionato.

1. Selezionare la lingua desiderata premendo il tasto ▲ o ▼.

Premere il tasto ENTER per confermare la selezione.

1. Premere il tasto ◀ o ▶ per selezionare “Demo Negozio” o “Uso domestico”, quindi premere il tasto ENTER.

Si consiglia di impostare la modalità TV o “Uso domestico” per ottenere la migliore qualità d'immagine in un ambiente domestico.
La modalità “Demo Negozio” è da utilizzare solo nei punti vendita.
Se l'unità è stata accidentalmente impostata sulla modalità "Demo Negozio" e si desidera tornare alla modalità "Uso domestico" (Standard): Premere il tasto Volume del televisore. Quando il menu OSD Volume viene visualizzato, tenere premuto il tasto MENU del televisore per 5 secondi.

1. Viene visualizzato il messaggio "Controlla ingresso ant." con "OK" già selezionato.

Premere il tasto ENTER

➢ Verificare che il cavo dell'antenna sia collegato correttamente.

1. Selezionare la nazione appropriata premendo il tasto ▲ o ▼.

Premere il tasto ENTER← per confermare la selezione.

1. Viene visualizzato il menu “Memorizzazione automatica” con “Avvio” già selezionato. Premere il tasto ENTER.

La ricerca dei canali inizia e termina in modo automatico.
Premere il tasto ENTER in qualsiasi momento per interrompere il processo di memorizzazione.
Dopo aver memorizzato tutti i canali disponibili, viene visualizzato il menu "Imposta ora".

1. Premere il tasto ENTER

Selezionare “Mese”, “Data”, “Anno”, “Ora” o “Minuto” premendo il tasto ◀ o ▶.

Impostare “Mese”, “Data”, “Anno”, “Ora” o “Minuto” premendo il tasto ▲ o ▼.

Dopo aver memorizzato tutti i canali disponibili, viene visualizzato il menu "Imposta ora".

1. Premere ENTER ^G per confermare le impostazioni. Viene visualizzato il messaggio Buona visione. Al termine, premere il tasto ENTER ^G .

Anche se non si preme il tasto ENTER, il messaggio scompare automaticamente dopo alcuni secondi.

♦ Lingua: Selezionare la lingua.
♦ Nazione: Selezionare la nazione.
♦ Memorizzazione automatica: Ricerca automaticamente i canali memorizzati disponibili localmente.
♦ Imposta Ora: Imposta l'ora corrente dell'orologio del televisore.

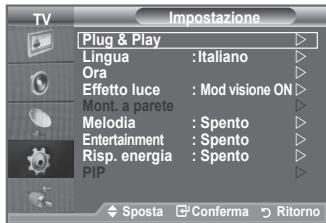

Per reimpostare questa funzione...

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER.

1. Premere nuovamente il tasto ENTER← per selezionare "Plug & Play".

Per ulteriori informazioni sull'impostazione delle opzioni, vedere pag. 9.

La funzione "Plug & Play" è disponibile solo in modalità TV.

TV Plug & Play Lingua : Italiano Ora Effetto luce : Mod visione ON Mont. a parete Melodia : Spento Entertainment : Spento Risp. energia : Spento PIP Sposta Conferma Ritorno

Plug & Play Avvio Plug & Play OK Conferma → Ritorno

• Memorizzazione automatica dei canali
• Memorizzazione manuale dei canali

TV Canale Nazione :Regno Unito Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma Ritorno

Memorizzazione automatica dei canali

È possibile effettuare la scansione delle gamme di frequenza disponibili. La disponibilità dipende dalla nazione.

I numeri di programma assegnati automaticamente potrebbero non corrispondere ai numeri di programma effettivi o desiderati. Tuttavia, è possibile ordinare manualmente i numeri ed eliminare i canali indesiderati.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER.
2. Premere il tasto ENTER← per selezionare "Nazione".
3. Selezionare la nazione appropriata premendo il tasto ▲ o ▼.
   Premere il tasto ENTER← per confermare la selezione.
4. Premere il tasto ▲ o ▼ per selezionare "Memorizzazione automatica", quindi premere il tasto ENTER.
5. Premere il tasto ENTER←.

Il televisore inizierà a memorizzare tutti i canali disponibili.
Premere il tasto ENTER in qualsiasi momento per interrompere la memorizzazione e ritornare al menu “Canale”.

1. Dopo aver memorizzato tutti i canali disponibili, verrà visualizzato il menu "Ordina".

(Vedere pagine da 13)

Memorizzazione manuale dei canali

È possibile memorizzare i canali televisivi, compreso quelli ricevuti via cavo.

Quando si memorizzano manualmente i canali, è possibile scegliere:

♦ Se memorizzare o meno ogni canale trovato.
- Il numero di programma di ogni canale memorizzato che si desidera identificare.
1. Premere il tasto MENU per visualizzare il menu.
Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere ENTER.
2. Premere il tasto ▲ o ▼ per selezionare “Memorizzazione manuale”, quindi premere il tasto ENTER.
3. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER.
4. Una volta terminata l'impostazione, premere il tasto ENTER.
5. Premere il tasto EXIT per uscire.

TV Canale Nazione :Regno Unito Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma Ritorno

TV Memorizzazione manuale Programma : P 2 Sistema colore : Automatico Sistema audio : BG Canale : C 3 Ricerca : 77 MHz Memorizza : ?

♦ Programma (Numero di programma da assegnare a un canale)
- Premere il tasto ▲ o ▼ fino a quando appare il numero corretto.
È anche possibile selezionare direttamente il numero del canale premendo i tasti numerici (0\~9).

♦ Sistema colore: Automatico/PAL/SECAM/NTSC4.43

- Premere il tasto ▲ o ▼ per selezionare lo standard del colore desiderato.

♦ Sistema audio: BG/DK/I/L

- Premere il tasto ▲ o ▼ per selezionare lo standard audio desiderato.

♦ Canale (Quando si conosce il numero del canale da memorizzare)

- Premere il tasto ▲ o ▼ per selezionare C (canale via antenna) o S (canale via cavo).

- Premere il tasto ▶, quindi premere il tasto ▲ o ▼ per selezionare il numero desiderato.

- Premere il tasto ▲ o ▼ per selezionare C (canale via antenna) o S (canale via cavo). - Premere il tasto ▶, quindi premere il tasto ▲ o ▼ per selezionare il numero desiderato.

È anche possibile selezionare direttamente il numero del canale premendo i tasti numerici (0\~9).

Se l'audio è anomalo o assente, riselezionare lo standard audio richiesto.

♦ Ricerca (Quando non si conosce il numero del canale)

- Premere il tasto ▲ o ▼ per avviare la ricerca.

- Il sintonizzatore effettua la scansione della gamma di frequenza fino a quando appare il primo canale o il canale selezionato.

♦ Memorizza (Quando si memorizza il canale e il numero di programma corrispondente)

- Impostare su "OK" premendo il tasto ENTER.

Modalità del canale

• P (Programma): Una volta completata la sintonizzazione, alle emittenti della propria area viene assegnato un numero da P00 a P99. In questa modalità, è possibile selezionare un canale digitando il numero corrispondente.
• C (Antenna): È possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascuna emittente.
• S (Cavo): È possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascun canale via cavo.

Aggiunta / Blocco di canali

Utilizzando la funzione Gestore canale è possibile bloccare o aggiungere ulteriori canali.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER.
2. Premere il tasto ▲ o ▼ per selezionare “Gestore canale”, quindi premere il tasto ENTER.

♦ Aggiunta di canali

Utilizzando l'Elenco canali è possibile aggiungere ulteriori canali.

1. Selezionare Elenco canali premendo il tasto ENTER.

2. Spostarsi nel campo (⊕) premendo i tasti ▲/▼/◄/►, selezionare il canale da aggiungere e premere ENTER G per aggiungere il canale.

Se si preme di nuovo il tasto ENTER il simbolo (√) accanto al canale scompare e il canale non viene aggiunto.

“☐” è attivo quando la funzione “Blocco canali” è impostata su “Acceso”.

TV Canale Nazione :Regno Unito Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma Ritorno

TV Gestore canale Elenco canali Blocco canali : Spento Sposta Conferma Ritorno

Blocco di canali

Tramite questa funzione è possibile impedire agli utenti non autorizzati, ad esempio i bambini, di guardare programmi non adatti, annullando il video e azzerando l'audio.

1. Premere il tasto ▲ o ▼ per selezionare “Blocco canali”, quindi premere ENTER.

2. Selezionare “Acceso” premendo il tasto ▲ o ▼, quindi premere ENTER.

3. Premere il tasto ▲ o ▼ per selezionare “Elenco canali”, quindi premere ENTER.

4. Spostarsi nel campo (☐) premendo i tasti ▲/▼/◄/►, selezionare il canale da bloccare e premere ENTER☐.

Se si preme di nuovo il tasto ENTER il simbolo (√) accanto al canale scompare e il canale non viene bloccato.
Una volta attivata la funzione Blocco canali viene visualizzata una pagina blu.

1. Al termine, premere il tasto EXIT.

➢ Selezionare “Acceso” o “Spento” nel menu “Blocco canali” per attivare o disattivare con facilità i canali selezionati su “☐”.

Elenco canali P 1 C3 1 / 10 Prog. 0 C-- 1 C3 2 BBC 1 3 C74 4 C75 5 C76 6 S3 7 S4 8 S6 9 S7 Aggiungi Blocco Sposta Conferma Pagina Ritorno

È possibile selezionare queste opzioni semplicemente premendo il tasto CH LIST sul telecomando.

CH LIST TOOLS WLINK RETURN

Ordinamento dei canali memorizzati

Questa operazione consente di modificare i numeri di programma dei canali memorizzati.

È spesso necessaria dopo la memorizzazione automatica dei canali.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER.
2. Premere il tasto ▲ o ▼ per selezionare "Ordina", quindi premere il tasto ENTER.
3. Selezionare il numero del canale da modificare premendo più volte il tasto ▲ o ▼. Premere il tasto ENTERG.

Il numero e il nome del canale selezionato viene spostato nella parte destra dello schermo.

1. Premere il tasto ▲ o ▼ per passare alla posizione desiderata, quindi premere il tasto ENTER.

Il canale selezionato viene scambiato con il canale precedentemente assegnato a numero.

1. Ripetere i passaggi da 3 a 4 per ogni canale da ordinare.
2. Al termine, premere il tasto EXIT.

TV Canale Nazione :Regno Unito Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma Ritorno

TV Ordina Prog. Can Nome 0 C-- 1 C23 2 C16 3 C3 4 S1 Sposta Conferma Ritorno

Assegnazione di nomi ai canali

I nomi dei canali vengono assegnati automaticamente in base alle informazioni trasmesse. È possibile tuttavia assegnare nuovi nomi modificando quelli esistenti.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER.
2. Premere il tasto ▲ o ▼ per selezionare “Nome”, quindi premere il tasto ENTER.
3. Se necessario, selezionare il canale a cui assegnare un nuovo nome premendo il tasto ▲ o ▼. Premere il tasto ENTER.

Viene visualizzata la barra di selezione attorno alla casella del nome.

4.	Per	Operazione da eseguire
	Selezionare una lettera, numero o simbolo	Premere il tasto ▲ o ▼
	Passare alla lettera successiva	Premere il tasto ▶
	Tornare alla lettera precedente	Premere il tasto ◀
	Confermare il nome	Premere il tasto ENTER ^G

TV Canale Nazione :Regno Unito Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma Ritorno

TV Nome Prog. Can Nome 0 C-- ---- 1 C23 ---- 2 C16 ---- 3 C3 ---- 4 S1 ---- Sposta Conferma Ritorno

Sono disponibili i seguenti caratteri: Lettere dell'alfabeto (A\~Z) / Numeri (0\~9) / Caratteri speciali (+, -, *, /, spazio)

1. Ripetere i passaggi da 3 a 4 per ogni canale al quale si desidera assegnare un nuovo nome.
2. Al termine, premere il tasto EXIT.

Sintonia fine dei canali

Utilizzare la sintonia fine per regolare manualmente un canale la cui ricezione non è ottimale.

1. Utilizzare i tasti numerici per selezionare direttamente il canale da sintonizzare.
2. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER.
3. Premere il tasto ▲ o ▼ per selezionare “Sintonia fine”, quindi premere il tasto ENTERG.
4. Premere il tasto ◀ o ▶ per regolare la sintonia fine. Premere il tasto ENTER☐.
5. Al termine, premere il tasto EXIT.
   I canali sintonizzati e memorizzati sono evidenziati da un asterisco “*” alla destra del numero del canale nel relativo riquadro. Il numero del canale diventa rosso.

   Per reimpostare la sintonia, selezionare "Reset" premendo il pulsante ▲ o ▼, quindi premere ENTER.

TV Canale Nazione :Regno Unito Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma Ritorno

Sintonia fine P 1 0 Reset Regola Salva Ritorno

Modifica dello standard dell'immagine

È possibile selezionare il tipo di immagine che più corrisponde alle proprie esigenze.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ENTER ^G per selezionare “Immagine”.
2. Premere di nuovo ENTER per selezionare "Modalità".
3. Premere il tasto ▲ o ▼ per selezionare l'effetto desiderato. Premere il tasto ENTER.
4. Al termine, premere il tasto EXIT.

♦ Dinamica: Imposta l'immagine da visualizzare in alta definizione in un ambiente luminoso.
Standard: Imposta l'immagine per una visualizzazione ottimale in condizioni di luce normali.
Film: Imposta l'immagine per una visualizzazione confortevole in un ambiente buio.

La modalità Immagine deve essere regolata separatamente per ogni sorgente d'ingresso.

È inoltre possibile premere il tasto P.MODE sul telecomando per selezionare una delle impostazioni dell'immagine.

TV Imagine Modalità : Standard Retroillum 7 Contrasto 95 Luminosità 45 Nitidezza 50 Colore 50 Tinta V50 R50 Impostazioni dettaglio Altro Sposta Conferma Ritorno

TV Imagine Modalità : Dinamica Retroillum Standard Contrasto Film Luminosità 45 Nitidezza 50 Colore 50 Tinta V50 R50 Impostazioni dettaglio Altro Sposta Conferma Ritorno

TTX/MIX PSIZE DMA E.MODE PMODE << || ►

Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.
2. Premere il tasto ▲ o ▼ per selezionare "Immagine".
3. Premere il tasti ◀ o ▶ per selezionare la modalità immagine desiderata.
4. Per uscire, premere i tasti EXIT o TOOLS.

Strumenti Anynet+ (HDMI-CEC) Modalità immagine ← Standard ► Modalità audio : Personalizzata Timer stand-by : Spento TS XT SRS : Spento Risp. energia : Spento Dual I-II : Mono ◆ Sposta ◀ Regola → Esci

Regolazione dell'immagine personalizzata

Il televisore dispone di varie impostazioni che consentono di controllare la qualità dell'immagine.

1. Per selezionare l'effetto desiderato, seguire le istruzioni da 1 a 3 fornite nella sezione "Modifica dello standard dell'immagine".
2. Premere il tasto ▲ o ▼ per selezionare una voce. Premere il tasto ENTERG.
3. Premere il tasto ◀ o ▶ per aumentare o diminuire il valore di una voce. Premere il tasto ENTER.
4. Al termine, premere il tasto EXIT.

♦ Retroillum: È possibile regolare la luminosità dello schermo modificando la retroilluminazione dell'LCD. (0\~10)
Contrasto: Regola l'effetto chiaro-scuro tra gli oggetti e lo sfondo.
♦ Luminosità: Regola la luminosità dell'intero schermo.
♦ Nitidezza: Regola i contorni degli oggetti rendendoli più nitidi o scuri.
♦ Colore: Regola i colori rendendoli più chiari o scuri.
♦ Tinta: Regola i colori degli oggetti, rendendoli più rossi o verdi per offrire immagini più naturali.

TV Imagine Modalità : Standard Retroillum Contrasto 7 Luminosità 95 Nitidezza 45 Colore 50 Tinta V50 R50 Impostazioni dettaglio Altro Sposta Conferma Ritorno

Retroillum 7 Sposta Regola Ritorno

Le regolazioni vengono memorizzate in base alla modalità Immagine selezionata.
In modalità PC, è possibile modificare solo i parametri “Retroillum”, “Contrasto” e “Luminosità”.
In modalità TV, Est., AV, S-Video del sistema PAL, non è possibile utilizzare la funzione “Tinta”.
Premendo il tasto "Reset" è possibile ripristinare le impostazioni di fabbrica per visualizzare l'immagine. (Consultare "Ripristino delle impostazioni predefinite dell'immagine" a pagina 17)

Configurazione delle impostazioni dettagliate dell'immagine

È possibile selezionare il tono del colore ottimale per la propria vista.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ENTER ^G per selezionare "Immagine".
2. Premere il tasto ENTER ^G per selezionare "Modalità". Premere il tasto ▲ o ▼ per selezionare "Standard" o "Film", quindi premere ENTER ^G ".
3. Premere ▲ o ▼ per selezionare “Impostazioni dettaglio”, quindi premere il tasto ENTER.
4. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere il tasto ENTER.
5. Una volta terminata l'impostazione, premere il tasto ENTER.
6. Al termine, premere il tasto EXIT.
   “L'opzione “Impostazioni dettaglio” è disponibile in modalità “Standard” o “Film”.
   In modalità PC, è possibile modificare solo i parametri "Contrasto Dinamico", "Gamma" e "Bilan bianco" tra le opzioni della voce "Impostazioni dettaglio".

TV Imagine Modalità : Standard Retroillum 7 Contrasto 95 Luminosità 45 Nitidezza 50 Colore 50 Tinta V50 R50 Impostazioni dettaglio Altro Sposta Conferma Ritorno

TV Regolazione del nero : Spento Contrasto Dinamico : Media Gamma : 0 Spazio colore : Personalizzata Bilan bianco Incarnato : 0 Migliora imm bordi : Acceso xvYCC : Spento ◆ Sposta □ Conferma ▶ Ritorno

♦ Regolazione del nero: Spento/Bassa/Media/Alto
Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profondità.
♦ Contrasto Dinamico: Spento/Bassa/Media/Alto
Consente regolare in modo ottimale il livello di contrasto il contrasto dello schermo.

♦ Gamma: -3\~ +3

E' possibile regolare l'intensità dei colori primari (rosso, verde, blu).

Premere il tasto ◀ o ▶ fino a raggiungere l'impostazione ottimale.

♦ Spazio colore: Automatico/Nativa/Personalizzata

Lo spazio colore è la matrice di colori composta dai colori "rosso", "verde" e "blu".

Per scoprire lo straordinario mondo dei colori naturali basta selezionare lo spazio colore preferito.

♦ Automatico: Lo Spazio colore Automatico regola automaticamente la tonalità più naturale dei colori basata sulle sorgenti del programma.
♦ Nativa: Lo Spazio colore Nativa offre tonalità di colore ricche e profonde.
♦ Personalizzata: Regola la gamma colore per adattarla alle proprie preferenze.

➢ Personalizzazione dello Spazio colore

Colore: Rosso/Verde/Blu/Giallo/Ciano/Magenta

Regola la gamma colore per adattarla alle proprie preferenze.

La funzione "Colore" è disponibile quando l'opzione "Spazio colore" è impostata su "Personalizzata".

Premere il tasto ▲ o ▼ per selezionare “Rosso”, “Verde”, “Blu”, “Giallo”, “Ciano” o “Magenta”.

Premere il tasto ENTER

Rosso/Verde/Blu: Nella funzione "Colore", è possibile regolare i valori RGB per i colori selezionati.

Premere il tasto ▲ o ▼ per selezionare "Rosso", "Verde" o "Blu" e modificarne i valori.

Premere il tasto ENTER

Premere il tasto ◀ o ▶ per diminuire o aumentare il valore di un'area particolare. Premere il tasto ENTER.

Reset: Ripristina le impostazioni dello spazio colore ai valori predefiniti.

Bilan bianco: R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain/Reset

Consente di regolare la temperatura del colore per ottenere immagini più naturali.

R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain: Una volta modificato il valore, lo schermo viene aggiornato automaticamente.

Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER.

Premere il tasto ◀ o ▶ fino a raggiungere l'impostazione ottimale.

Reset: Consente di ripristinare i valori predefiniti di bilanciamento del bianco.

Incarnato: -15 \~ +15

E' possibile enfatizzare il tono "incarnato" dell'immagine.

Premere il tasto ◀ o ▶ fino a ottenere l'impostazione ottimale.

Una volta modificato il valore, lo schermo viene automaticamente aggiornato.

♦ Migliora imm bordi: Spento/Acceso

E' possibile enfatizzare i contorni degli oggetti dell'immagine.

Impostando la modalità xvYCC su On, si noterà un miglioramento nei dettagli e nello spazio colore quando si guarda un film attraverso un dispositivo esterno (per es. un lettore DVD) collegato ai jack HDMI o Component IN. E' necessario impostare la modalità Immagine su Film per poter attivare la funzione.

➢ Disponibile solo in "HDMI" e "Comp." in modalità "Film".

Se la funzione xvYCC è attiva, la funzione PIP non può essere selezionata.

Ripristino delle impostazioni predefinite dell'immagine

È possibile ripristinare le impostazioni di visualizzazione dell'immagine preimpostate in fabbrica.

1. Per selezionare l'effetto dell'immagine desiderato, seguire le istruzioni da 1 a 3 fornite nella sezione "Modifica dello standard dell'immagine" (pagina 15).
2. Premere il tasto ▲ o ▼ per selezionare "Reset", quindi premere il tasto ENTER.
3. Premere il tasto ▲ o ▼ per selezionare "OK" o "Cancella". Premere il tasto ENTER.
4. Al termine, premere il tasto EXIT.

La funzione “Reset” verrà impostata per ogni modalità “immagine”.

TV Immagine △Altro Opzioni immagine Reset : OK Cancela Sposta Conferma Ritorno

Configurazione di Opzioni immagine

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ENTER← per selezionare "Immagine".
2. Premere ▲ o ▼ per selezionare “Opzioni immagine”, quindi premere il tasto ENTER.
3. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere il tasto ENTERG.
4. Una volta terminata l'impostazione, premere il tasto ENTER.
5. Al termine, premere il tasto EXIT.

In modalità PC, è possibile modificare solo i parametri "Toni colore" e "Formato" tra le opzioni della voce "Opzioni immagine".

♦ Toni colore: Freddo2/Freddo1/Normale/Caldo1/Caldo2

È possibile selezionare il tono del colore ottimale per la propria vista.

Le regolazioni vengono memorizzate in base alla modalità dell'immagine selezionata.
E' possibile attivare le opzioni "Caldo1" e "Caldo2" solo quando la modalità dell'immagine è impostata su "Film".

♦ Formato: Automatico/16:9/Wide Zoom/Zoom/4:3/Solo scansione

È possibile impostare le dimensioni dell'immagine che più si adattano alle proprie esigenze.

TV Immagine △Altro Opzioni immagine Reset : OK Sposta Conferma Ritorno

TV Toni colore : Normale Formato : Automatico Mod schermo : 16:9 Digital NR : Automatico DNle : Spento Livello di nero HDMI : Normale Movie Plus : Bassa Modaita' schermo blu : Spento Sposta Conferma Ritorno

♦ Automatico: Regola automaticamente la dimensione dell'immagine su un rapporto larghezza/altezza "16:9".
16:9: Regola la dimensione dell'immagine a 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiche.
♦ Wide Zoom: Aumenta le dimensioni dell'immagine a più di 4:3.
♦ Zoom: Ingrandisce il formato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo.
♦ 4:3: Questa è l'impostazione predefinita per un filmato video o una trasmissione normale.
♦ Solo scansione: Utilizzare questa funzione per visualizzare l'immagine completa con segnali HDMI (720p/1080i/1080p) o Component (1080i/1080p).

La funzione “Automatico” è disponibile solo in modalità “TV”, “Est.1”, “Est.2”, “AV” e “S-Video”.
In modalità PC, è possibile regolare solo i formati "16:9" e "4:3".
Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso TV.
Se si visualizza una immagine fissa per oltre due ore, sullo schermo potrebbe apparire una immagine residua temporanea.
Wide Zoom: Spostare lo schermo verso l'alto e verso il basso utilizzando il tasto ▲ o ▼ dopo avere selezionato ☐ tramite il tasto ▶ o ENTER.

Zoom: Selezionare 📄 premendo i tasti ◀ o ▶. Per spostare l'immagine in alto o in basso, utilizzare il tasto ▲ o ▼. Dopo avere selezionato 📄, premere il tasto ▲ o ▼ per aumentare o ridurre il formato dell'immagine in direzione verticale.
Quando in modalità PIP viene attivata l'opzione Doppio (□□, □□), il formato immagine non può essere impostato.
Dopo aver selezionata l'opzione "Solo scansione" in modalità HDMI (1080i/1080p) o Comp. (1080i/1080p): Selezionare premendo il tasto ◀ o ▶. Utilizzare il tasto ▲, ▼, ◀ o ▶ per spostare l'immagine.

Reset: Premere il tasto ◀ o ▶ per selezionare “Reset”, quindi premere ENTER.

E' possibile azzerare l'impostazione.

È possibile selezionare queste opzioni semplicemente premendo il tasto P.SIZE sul telecomando.

3/4 TTX/MIX PSIZE E.MODE PMODE HDMI

Mod schermo: 16:9/Wide Zoom/Zoom/4:3

Quando si imposta il formato dell'immagine su Automatico su un televisore con formato 16:9, è possibile determinare le dimensioni dell'immagine da visualizzare nel formato 4:3 WSS (Wide Screen Service). Ogni nazione europea richiede un formato dell'immagine diverso e questa funzione deve essere quindi selezionata dall'utente.

◆ 16:9: Imposta l'immagine in modalità 16:9.
♦ Wide Zoom: Aumenta le dimensioni dell'immagine a più di 4:3.
♦ Zoom: Ingrandisce verticalmente la dimensione dell'immagine sullo schermo.
◆ 4:3: Imposta la visualizzazione nella modalità normale 4:3.

Questa funzione è disponibile in modalità "Automatico".
Questa funzione non è disponibile in modalità "PC", "Component" o "HDMI".

Digital NR: Spento/Bassa/Media/Alto/Automatico

Se il segnale ricevuto dal televisore è debole, è possibile attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e l'effetto "ghosting" sullo schermo.

Se il segnale è debole, selezionare una delle altre opzioni disponibili fino a ottenere la migliore qualità visiva.

Questo apparecchio televisivo include la funzione DNle per offrire un'alta qualità visiva. Attivando questa opzione, è possibile visualizzare l'immagine con la funzione DNle attivata. Se si imposta la funzione DNle su Demo, è possibile visualizzare a scopo dimostrativo una immagine migliorata attraverso la funzione DNle e una immagine normale. Utilizzando questa funzione, è possibile rendersi conto della differenza di qualità visiva.

DNIe™ (motore Digital Natural Image) DNIe™

Questa funzione consente di visualizzare immagini più dettagliate con riduzione dei disturbi 3D, miglioramento dei dettagli, del contrasto e del bianco. Il nuovo algoritmo di compensazione dell'immagine permette di ottenere immagini più brillanti, chiare e dettagliate. La tecnologia DNle™ si adatta a ogni tipo di segnale.

Questa funzione non è disponibile in modalità "Film" e "Standard".

Livello di nero HDMI: Normale/Bassa

Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profondità.

Questa funzione si attiva solo quando l'ingresso esterno è collegato a HDMI (segnali RGB).

♦ Movie Plus: Spento/Bassa/Media/Alto/Demo

Questa funzione consente di visualizzare più chiaramente il testo e ottenere un incarnato più naturale nelle scene in rapido movimento.

Utilizzare questa funzione quando si guardano film.

Questa funzione non è disponibile in modalità "Wide Zoom" e "Zoom".
Questa funzione non è disponibile quando la modalità "PIP" è impostata su "Acceso".
Non supportato in modalità HDMI 1080p/24Hz.

Questa funzione è solo per gli utenti esperti in grado di regolare le misurazioni del dispositivo AV. Questa funzione visualizza solo il segnale blu rimuovendo i segnali rosso e verde dal video, in modo da offrire un effetto Blue Filter utile per regolare il Colore e la Tinta delle apparecchiature video quali lettori DVD, impianti Home Theaters, ecc.

Questa funzione consente di regolare a livello di segnale il Colore e la Tinta di qualsiasi dispositivo video che utilizzi modelli di tipo Color Bar Pattern per i colori Rosso/Verde/Blu/Ciano/Magenta/Giallo, senza l'uso di un ulteriore Blue Filter.

La Modalità "Solo blu" è disponibile quando la modalità immagine è impostata su "Film" o "Standard".

Visualizzazione in modalità PIP (Picture in Picture)

Questa funzione consente di visualizzare un'immagine secondaria all'interno dell'immagine principale del programma o della sorgente video impostata. In questo modo, è possibile visualizzare l'immagine di un programma o di una sorgente video esterna mentre si guarda l'immagine principale.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER.

1. Premere il tasto ▲ o ▼ per selezionare "PIP", quindi premere il tasto ENTER.
2. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTERG.
3. Una volta terminata l'impostazione, premere il tasto ENTER.
4. Al termine, premere il tasto EXIT.

Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.
2. Premere il tasto ▲ o ▼ per selezionare "PIP", quindi premere il tasto ENTER.
3. Premere il tasto ▲ o ▼ per selezionare la voce desiderata.
4. Per selezionare l'opzione desiderata, premere il tasto ◀ o ▶.
5. Per uscire, premere il tasto EXIT o TOOLS.

È possibile attivare o disattivare la funzione PIP.

Immagine principale	Immagine secondaria
Comp.	TV, Est.1, Est.2, AV
HDMI 1, 2, 3	TV, Est.1, Est.2, AV
PC	TV, Est.1, Est.2, AV

♦ Sorgente

È possibile selezionare la sorgente dell'immagine secondaria.

◆ Formato: □ / □□ / □□

Consente di selezionare il formato dell'immagine secondaria.

Se l'immagine principale è in modalità "HDMI", l'opzione "Formato" non è disponibile.

♦ Posizione: □ / □ / □ / □

Utilizzata per selezionare la posizione dell'immagine secondaria.

In modalità Doppio (□□, □□), la voce "Posizione" non può essere selezionata.

♦ Programma

È possibile selezionare un canale per l'immagine secondaria solo quando l'opzione "Sorgente" è impostata su "TV".

TV Plug & Play Lingua : Italiano Ora Effetto luce : Mod visione ON Mont. a parete Melodia : Spento Entertainment : Spento Risp. energia : Spento PIP Sposta Conferma Ritorno

TV PIP PIP : Acceso Sorgente : TV Formato : □ Posizione : □ Programma : P 1 Sposta Conferma Ritorno

Strumenti Anynet+ (HDMI-CEC) Modalità immagine : Standard Modalità audio : Personalizzata Timer stand-by : Spento TS XT SRS : Spento Risp. energia : Spento PIP ◆ Sposta □ Conferma → Esci

PIP PIP Acceso Sorgente : TV Programma : P 1 Formato : Posizione : ◆ Sposta ◆ Regola → Ritorno

Funzioni audio

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Suono”, quindi premere il tasto ENTERG.
2. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTERG.
3. Una volta terminata l'impostazione, premere il tasto ENTER.
4. Premere il tasto EXIT per uscire.

♦ Modalità: Standard/Musica/Film/Dialoghi/Personalizzata È possibile selezionare il tipo di effetto audio da utilizzare mentre si guarda una trasmissione.

Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.
2. Premere il tasto ▲ o ▼ per selezionare "Modalità audio".
3. Premere il tasti ◀ o ▶ per selezionare la modalità audio desiderata.
4. Al termine, premere il tasto EXIT o TOOLS.

♦ Equalizzatore: Bilanc./100Hz/300Hz/1kHz/3kHz/10kHz

Il televisore dispone di varie impostazioni che consentono di controllare la qualità dell'audio.

Se si modificano queste impostazioni, la modalità audio viene automaticamente impostata su “Personalizzata”.

TV Modalità : Personalizzata Equalizzatore TS XT SRS : Spento Volume auto : Spento Altoparlante TV : Acceso Selezione audio : Principale Sposta Conferma Ritorno

Strumenti Anynet+ (HDMI-CEC) Modalità immagine : Standard Modalità audio ← Personalizzata ► Timer stand-by : Spento TS XT SRS : Spento Risp. energia : Spento Dual I-II : Mono ◆ Sposta ↓ Regola → Esci

TV Equalizzatore D + 0 - S Bilanc. 100Hz 300Hz 1kHz 3kHz 10kHz ►Sposta ♦Regola ↕Ritorno

TruSurround XT è una tecnologia SRS brevettata che risolve il problema della riproduzione di contenuti multicanale 5,1 su due altoparlanti. TruSurround offre una straordinaria esperienza Surround Sound virtuale attraverso un sistema di riproduzione a due altoparlanti, inclusi gli altoparlanti interni del televisore. È pienamente compatibile con tutti i formati multicanale.

Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.
2. Premere il tasto ▲ o ▼ per selezionare "TS XT SRS"
3. Premere il tasto ◀ o ▶ per selezionare "Spento" o "Acceso".
4. Al termine, premere il tasto EXIT o TOOLS.

Strumenti Anynet+ (HDMI-CEC) Modalità immagine : Standard Modalità audio : Personalizzata Timer stand-by : Spento TS XT SRS ← Spento ► Risp. energia : Spento Dual I-II : Mono ◆ Sposta ◀ Regola → Esci

SRS(●)

SRS TruSurround XT

TruSurround XT, SRS e il simbolo (●) sono marchi di SRS Labs, Inc. La tecnologia TruSurround XT è incorporata in base ai termini della licenza di SRS Labs, Inc.

Le condizioni del segnale variano a seconda dell'emittente, ma non è pratico regolare il volume ogni volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell'uscita audio quando il segnale di modulazione è alto oppure aumentando il livello dell'uscita audio quando il segnale di modulazione è basso.

Se si desidera ascoltare l'audio da altoparlanti separati, annullare l'amplificatore interno.

I tasti ▲+, ▲- e MUTE non sono disponibili quando “Altoparlante TV” è impostato su Spento.

Quando “Altoparlante TV” è impostato su “Spento”, è disponibile solo l’opzione “Selezione audio” (in modalità PIP) nel menu Sound.

♦ Selezione audio: Principale/Secondario

Durante l'uso della funzione PIP, è possibile ascoltare l'audio dell'immagine secondaria.

• Principale: Consente di ascoltare l'audio dell'immagine principale.
• Secondario: Consente di ascoltare l'audio dell'immagine secondaria.

Selezione della modalità audio

E' possibile impostare la modalità Suono nel menu "Strumenti" Quando si imposta la modalità "Dual I–II", la modalità audio corrente viene visualizzata a schermo.

1. Premere il tasto TOOLS sul telecomando.
2. Premere il tasto ▲ o ▼ per selezionare "Dual I-II"
3. Per selezionare l'opzione desiderata, premere il tasto ◀ o ▶.
4. Premere il tasto ENTER.

	Tipo di audio	DUAL 1/2	Predefinito
A2 Stereo	Mono	MONO	Cambio automatico
	Stereo	STEREO ⇔ MONO
	Dual	DUAL 1 ⇔ DUAL 2	DUAL 1
Stereo NICAM	Mono	MONO	Cambio automatico
	Stereo	MONO ⇔ STEREO
	Dual	[IMAGE]	DUAL 1

Strumenti Anynet+ (HDMI-CEC) Modalità immagine : Standard Modalità audio : Personalizzata Timer stand-by : Spento TS XT SRS : Spento Risp. energia : Spento Dual I-II Mono ◆ Sposta ◀ Regola -■ Esci

Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità Mono.

Questa funzione è attiva solo con segnale audio stereo. Al contrario, non è attiva con segnale audio mono.
Questa funzione è disponibile solo in modalità TV.

Collegamento delle cuffie (venduti separatamente)

È possibile collegare le cuffie al televisore se si desidera guardare un programma televisivo senza disturbare le altre persone presenti nella stanza.

Quando si inserisce il jack della cuffia nella porta corrispondente, è possibile utilizzare solo le funzioni "Volume auto" e "Selezione audio" (in modalità PIP) nel menu Suono.
L'uso prolungato delle cuffie ad alto volume può causare danni all'udito.
Quando si collega la cuffia al sistema, gli altoparlanti vengono disattivati.
Il volume delle cuffie e quello del televisore si regolano in modo diverso.

Pannello laterale del televisore

Impostazione e visualizzazione dell'ora corrente

È possibile impostare l'orologio del televisore per visualizzare l'ora corrente quando si preme il tasto INFO. È necessario impostare l'ora anche per utilizzare il timer di accensione o spegnimento automatico.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTERG.

2. Premere il tasto ▲ o ▼ per selezionare “Ora”, quindi premere ENTER.

3. Premere il tasto ENTER← per selezionare "Imposta Ora".

Per	Premere
Passare a “Mese”, “Data”, “Anno”, “Ora” o “Minuto”	Tasto ◀ o ▶.
Impostare “Mese”, “Data”, “Anno”, “Ora” o “Minuto”	Tasto ▲ o ▼.
Conferma impostazione	Tasto ENTER☐.

1. Al termine, premere il tasto EXIT.

L'ora corrente appare ogni volta che si preme il tasto INFO.
È anche possibile impostare l'anno, il mese, la data, l'ora e i minuto premendo i tasti numerici del telecomando.

TV Plug & Play Lingua : Italiano Ora Effetto luce : Mod visione ON Mont. a parete Melodia : Spento Entertainment : Spento Risp. energia : Spento PIP Sposta Conferma Ritorno

TV Imposta Ora Mese 01 Data 01 Anno 2008 Ora 00 Minuto 00 ► Sposta Regola Ritorno

Impostazione del timer di spegnimento

È possibile selezionare un intervallo di tempo compreso tra 30 e 180 minuti per impostare il passaggio automatico del televisore in modalità standby.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTERG.

2. Premere il tasto ▲ o ▼ per selezionare “Ora”, quindi premere ENTER.

3. Premere il tasto ▲ o ▼ per selezionare "Timer stand-by", quindi premere ENTER.

4. Premere ripetutamente il tasto ▲ o ▼ fino a quando appare l'impostazione desiderata (Spento, 30, 60, 90, 120, 150, 180). Premere il tasto ENTER.

5. Al termine, premere il tasto EXIT.

Quando il timer raggiunge lo 0 il televisore passa automaticamente in modalità Standby.

Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.
2. Premere il tasto ▲ o ▼ per selezionare "Timer stand-by".
3. Premere il tasto ◀ o ▶ per selezionare i minuti.
4. Al termine, premere il tasto EXIT o TOOLS.

TV Impostazione Plug & Play Lingua : Italiano Ora Effetto luce : Mod visione ON Mont. a parete Melodia : Spento Entertainment : Spento Risp. energia : Spento PIP Sposta Conferma Ritorno

TV Ora Imposta Ora : 00:00 Timer stand-by : Spento Timer 1 : 30 Timer 2 : 60 Timer 3 : 90 120 150 180 Sposta Conferma Ritorno

Strumenti Anynet+ (HDMI-CEC) Modalità immagine : Standard Modalità audio : Personalizzata Timer stand-by ← Spento ► TS XT SRS : Spento Risp. energia : Spento Dual I-II : Mono ◆ Sposta ◀ Regola → Esci

Accensione e spegnimento automatico del televisore

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER.

1. Premere il tasto ▲ o ▼ per selezionare "Ora", quindi premere ENTER.

2. Premere il tasto ▲ o ▼ per selezionare "Timer 1", "Timer 2", "Timer 3", quindi premere ENTER.

Possono essere impostate tre diverse opzioni del Timer per l'orario di attivazione e spegnimento del televisore.

È prima necessario impostare l'orologio.

1. Premere il tasto ◀ o ▶ per selezionare la voce desiderata. Premere il tasto ▲ o ▼ per regolare l'impostazione.

♦ Orario TV on: Selezionare l'ora e i minuti, quindi scegliere "Attivato"/"Disattivato". Per attivare il timer, scegliere "Attivato".

♦ Orario TV off: Selezionare l'ora e i minuti, quindi scegliere "Attivato"/"Disattivato". Per attivare il timer, scegliere "Attivato".

TV Implostazione Plug & Play Lingua : Italiano Ora Effetto luce : Mod visione ON Mont. a parete Melodia : Spento Entertainment : Spento Risp. energia : Spento PIP ◆ Sposta □ Conferma □ Ritorno

Timer 1 Orario TV on 00 : 00 Disattivato Orario TV off 00 : 00 Disattivato Volume Programme 10 1 Ripetizione Una volta ► Sposta ◆ Regola ▶ Ritorno

Volume: Selezionare il volume desiderato per l'accensione del dispositivo.
♦ Ripetizione: Selezionare “Una volta”, “Ogni giorno”, “Lun\~Ven”, “Lun\~Sab” o “Sab\~Dom”.
♦ Programma: Quando l'opzione On Timer è attiva, è possibile accendere il televisore su un canale specifico.
E' possibile impostare l'ora e i minuti anche premendo i tasti numerici del telecomando.
▶ Spegnimento in assenza di operazioni

Quando si imposta il timer su “Acceso”, il televisore si spegne automaticamente quando non viene eseguita nessuna operazione entro tre ore dopo che il timer ha acceso l'apparecchio. Questa funzione è disponibile solo se il timer è “Acceso” e impedisce l'eventuale surriscaldamento del televisore dovuto a un periodo di accensione troppo lungo.

Scelta della lingua

Quando si utilizza il televisore per la prima volta, è necessario selezionare la lingua dei menu e degli indicatori.

1. Premere il tasto MENU per visualizzare il menu a video.
   Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere ENTER.
2. Premere il tasto ▲ o ▼ per selezionare “Lingua”, quindi premere ENTER.
3. Selezionare la lingua desiderata premendo ripetutamente il tasto ▲ o ▼. Premere il tasto ENTER☐.
4. Al termine, premere il tasto EXIT.

TV Impostazione Plug & Play Lingua : Italiano Ora Effetto luce : Mod visione ON Mont. a parete Melodia : Spento Entertainment : Spento Risp. energia : Spento PIP Sposta Conferma Ritorno

Impostazione dell'Effetto luce (in base al modello)

Consente di attivare/disattivare il LED sul pannello frontale del televisore in base alla situazione. Utilizzarlo per risparmiare energia oppure se la luce del LED infastidisce gli occhi.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER.
2. Premere il tasto ▲ o ▼ per selezionare “Effetto luce”, quindi premere ENTER.
3. Premere il tasto ▲ o ▼ per selezionare "Spento", "Modalità Stby ON", "Mod visione ON" o "Acceso". Premere il tasto ENTER.

♦ Spento: Il LED non si accende.
♦ Modalità Stby ON: Il LED si accende in modalità Standby.
Mod visione ON: Il LED si accende mentre si guarda la TV.
♦ Acceso: Il LED è sempre acceso.

TV Plug & Play Lingua : Italiano Ora Effetto luce : Mod visione ON Mont. a parete Melodia : Spento Entertainment : Spento Risp. energia : Spento PIP Sposta Conferma Ritorno

SAMSUNG LED

Impostare Effetto luce su Spento per ridurre il consumo di energia.

1. Al termine, premere il tasto EXIT.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER.
2. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTERG.
3. Una volta terminata l'impostazione, premere il tasto ENTER.
4. Al termine, premere il tasto EXIT.

TV Plug & Play Lingua : Italiano Ora Effetto luce : Mod visione ON Mont. a parete Melodia : Spento Entertainment : Spento Risp. energia : Spento PIP Sposta Conferma Ritorno

♦ Melodia: Spento/Bassa/Media/Alto

Consente di regolare l'effetto audio associato all'accensione/spegnimento del televisore.

La modalità Melodia non funziona

• Se il televisore non emette alcun suono significa che è stato premuto il tasto MUTE.
• Se il televisore non emette alcun suono significa che è stato premuto il tasto ⊖ (Volume).
• Se il televisore è stato spento mediante la funzione Timer stand-by.

♦ Entertainment: Spento/Sport/Cinema/Giochi

La modalità "Entertainment" consente di selezionare la qualità video e audio ottimale per la visualizzazione di eventi sportivi, film e giochi.

- Spento: Disattiva la modalità "Entertainment".

• Sport: Offre la qualità video e audio ottimale per la visualizzazione di eventi sportivi. Colori e audio sono ancora più vividi.
• Cinema: Offre la qualità video e audio ottimale per la visualizzazione di film. Le immagini sono più dettagliate e l'audio è ancora più potente.
• Giochi: Offre la qualità video e audio ottimale per i videogiochi. Questa modalità accelera la velocità di gioco durante l'uso di una console esterna collegata al televisore.

Impostando qualsiasi delle tre modalità "Entertainment" su Acceso, le impostazioni verranno bloccate e non sarà possibile modificarle. Per regolare le opzioni Immagine e Suono, la modalità "Entertainment" deve essere impostata su Spento.
Le impostazioni della modalità "Entertainment" vengono salvate per ogni sorgente di ingresso.
Impostando una delle tre modalità “Entertainment” su Acceso, la funzione “SRS TS XT” non è più disponibile.

Premere ripetutamente il tasto E.MODE sul telecomando per modificare le impostazioni della modalità "Entertainment".

3/4 TTX/MIX PSIZE DMA E.MODE HDMI

♦ Risp. energia: Spento/Bassa/Media/Alto/Automatico

Questa funzione regola la brillantezza dello schermo in base alla luminosità dell'ambiente.

• Spendo: Disattiva la funzione di risparmio energetico.
• Bassa: Imposta il televisore nella modalità a basso risparmio energetico.
• Media: Imposta il televisore nella modalità a medio risparmio energetico.
• Alto: Imposta il televisore nella modalità ad alto risparmio energetico.
• Automatico: Regola automaticamente la luminosità dello schermo del televisore in base alle scene trasmesse.

Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.
2. Premere il tasto ▲ o ▼ per selezionare "Risp. energia".
3. Premere il tasto ◀ o ▶ per selezionare la "Spento", "Bassa", "Media"
4. Al termine, premere il tasto EXIT o TOOLS.

Strumenti Anynet+ (HDMI-CEC) Modalità immagine : Standard Modalità audio : Personalizzata Timer stand-by : Spento TS XT SRS : Spento Risp. energia ← Spento ► Dual I-II : Mono ◆ Sposta ◀ Regola → Esci

Selezione della sorgente

È possibile selezionare una delle sorgenti esterne collegate al jack di ingresso del televisore.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ▲ o ▼ per selezionare “Ingressi”, quindi premere il tasto ENTER.

1. Premere il tasto ENTERper selezionare "Elenco sorgenti".

Se all'apparecchiatura non sono collegati dispositivi esterni, nell'elenco sorgenti sono attivate solo le opzioni "TV", "Est.1", "Est.2", "AV", "S-Video", "Comp.", "PC", "HDMI1", "HDMI2", "HDMI3" si attivano solo collegando all'apparecchiatura i relativi dispositivi.

1. Selezionare il dispositivo desiderato premendo il tasto ▲ o ▼. Premere il tasto ENTERG.

Premere il tasto SOURCE sul telecomando per scorrere tutte le sorgenti disponibili. La modalità TV può essere selezionata premendo il tasto TV, i tasti numerici (0\~9), e il tasto P^/√ sul telecomando.

E' anche possibile visualizzare la modalità HDMI semplicemente premendo il tasto HDMI del telecomando.

TV Ingressi Elenco sorgenti : TV Modifica Nome Anynet+(HDMI-CEC) WISELINK Sposta Conferma Ritorno

TV Elenco sorgenti TV Est.1 : ---- Est.2 : ---- AV : ---- S-Video : ---- Comp. : ---- PC : ---- Altro ◆ Sposta □ Conferma ▶ Ritorno

Modifica dei nomi delle sorgenti di ingresso

Assegnare un nome al dispositivo collegato ai jack di ingresso per semplificare la selezione della sorgente di ingresso.

1. Premere il tasto MENU per visualizzare il menu.

Premere ENTER← per selezionare "Ingressi"

1. Premere il tasto ▲ o ▼ per selezionare "Modifica Nome", quindi premere il tasto ENTER.

2. Premere il tasto ▲ o ▼ per selezionare il dispositivo da modificare. Premere il tasto ENTER.

3. Premere il tasto ▲ o ▼ per selezionare il dispositivo desiderato. Premere il tasto ENTER.

4. Al termine, premere il tasto EXIT.

Quando un PC con una risoluzione di 1920 x 1080 a 60Hz è collegato alla porta HDMI IN 2, impostare la modalità "HDMI2" su "PC" in "Modifica Nome" della modalità "Ingressi".

TV Ingressi Elenco sorgenti : TV Modifica Nome Anynet+(HDMI-CEC) WISELINK Sposta Conferma Ritorno

TV Modifica Nome Est.1 Est.2 AV S-Video Comp. PC HDMI1 HDMI2 HDMI3 : ---- VCR DVD STB cavo STB satellite STB PVR Ricevitore AV Sposta Conferma Ritorno

Impostazione del software del PC (basato su Windows XP)

Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul proprio PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili praticamente in ogni caso. (In caso contrario, contattare la casa costruttrice del proprio computer oppure un rivenditore Samsung).

1. Fare clic sul "Pannello di controllo" nel menu Start di Windows.
2. Quando appare la finestra del pannello di controllo, fare clic su "Aspetto e temi". Verrà visualizzata una finestra di dialogo.
3. Nella finestra successiva, fare clic su "Schermo". Verrà visualizzata una finestra di dialogo.
4. Fare clic sulla linguetta “Impostazioni” nella finestra di dialogo. Impostazione della corretta dimensione (risoluzione) L'impostazione ottimale è 1920 X 1080.

Se la finestra di dialogo delle impostazioni contiene un'opzione relativa alla frequenza verticale, il valore corretto è "60" o "60 Hz". In caso contrario, fare clic su "OK" e uscire dalla finestra di dialogo.

Modalità di visualizzazione

La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Le risoluzioni incluse nella tabella sono consigliate.

D-Sub Inserisci

Modalità	Risoluzione	Orizzontale Frequenza (kHz)	Verticale Frequenza (Hz)	Frequenza di clock dei pixel Frequenza (MHz)	Polarità sinc (H/V)
IBM	640 x 350	31,469	70,086	25,175	+ / -
	720 x 400	31,469	70,087	28,322	- / +
VESA	640 x 480	31,469	59,940	25,175	- / -
	640 x 480	37,861	72,809	31,500	- / -
	640 x 480	37,500	75,000	31,500	- / -
	800 x 600	37,879	60,317	40,000	+ / +
	800 x 600	48,077	72,188	50,000	+ / +
	800 x 600	46,875	75,000	49,500	+ / +
	1024 x 768	48,363	60,004	65,000	- / -
	1024 x 768	56,476	70,069	75,000	- / -
	1024 x 768	60,023	75,029	78,750	+ / +
	1280 x 1024	63,981	60,020	108,000	+ / +
	1280 x 1024	79,976	75,025	135,000	+ / +
	1360 x 768	47,712	60,015	85,500	+ / +
	1600 x 1200	75,000	60,000	162,000	+ / +
CVT	1920 x 1080RB	66,587	59,934	138,500	+ / -

HDMI/DVI Inserisci

Modalità	Risoluzione	Orizzontale Frequenza (kHz)	Verticale Frequenza (Hz)	Frequenza di clock dei pixel Frequenza (MHz)	Polarità sinc (H/V)
VESA	640 x 480	31,469	59,940	25,175	- / -
	800 x 600	37,879	60,317	40,000	+ / +
	1024 x 768	48,363	60,004	65,000	- / -
	1280 x 1024	63,981	60,020	108,000	+ / +
	1360 x 768	47,712	60,015	85,500	+ / +
	1600 x 1200	75,000	60,000	162,000	+ / +
CEA	1920 x 1080p	67,500	60,000	148,500	+ / +

Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utilizzare il jack HDMI IN 2.
La modalità interlacciata non è supportata.

Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard.
Le modalità Separata e Composite sono supportate. Il formato SOG non è supportato.
Se il cavo VGA è di scarsa qualità o è troppo lungo, in alta risoluzione (1920x1080 o 1600x1200) le immagini possono risultare disturbate.

Configurazione del televisore con il PC

Premere il tasto SOURCE per selezionare la modalità PC.

1. Premere il tasto MENU per visualizzare il menu.
   Premere di nuovo ENTER← per selezionare "Immagine".
2. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTERG.
3. Una volta ottenuta l'impostazione desiderata, premere il tasto ENTER.
4. Premere il tasto EXIT per uscire.

TV Imagine Modalità : Standard Retroillum 7 Contrasto 90 Luminosità 45 Nitidezza 50 Regolazione auto Screen Impostazioni dettaglio Altro Sposta Conferma Ritorno

♦ Regolazione auto

La regolazione automatica consente allo schermo del PC di adattarsi automaticamente al segnale video PC in ingresso. I valori delle opzioni Fine, Grossa e Posizione vengono regolati automaticamente.

Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.
2. Premere il tasto ▲ o ▼ per selezionare "Regolazione auto", quindi premere il tasto ENTERG.

Regolazione automatica in corso Attendere prego

Strumenti Anynet+ (HDMI-CEC) Modalità immagine : Standard Modalità audio : Personalizzata Timer stand-by : Spento TS XT SRS : Spento Risp. energia : Spento PIP Regolazione auto ◆ Sposta □ Conferma → Esci

Screen

Grossa/Fine

Lo scopo della regolazione della qualità dell'immagine è quello di eliminare o ridurre eventuali disturbi di visualizzazione. Se non si riesce a eliminare il disturbo cambiando sintonizzazione, regolare la frequenza nel modo migliore possibile ed eseguire nuovamente la sintonizzazione fine. Una volta ridotto il disturbo, regolare l'immagine in modo che sia perfettamente centrata sullo schermo.

Premere il tasto ▲ o ▼ per selezionare "Grossa" o "Fine", quindi premere il tasto ENTER.

Premere il tasto ◀ o ▶ per regolare la sintonizzazione.

Premere il tasto ENTER.

TV Screen Grossa 50 Fine 93 Posizione Reset immagine Sposta Conferma Ritorno

Posizione

Regolare la posizione dello schermo del PC per adattarlo come schermo TV.

Premere il tasto ▲ o ▼ per regolare la posizione verticale.

Premere il tasto ◀ o ▶ per regolare la posizione orizzontale.

Premere il tasto ENTER.

TV Posizione Sposta Conferma Ritorno

Reset immagine

È possibile sostituire tutte le impostazioni dell'immagine ripristinando i valori di fabbrica.

TV Screen Grossa 50 Fine 93 Posizione Reset immagine Sposta Conferma Ritorno

Utilizzo della funzione WISELINK

Questa funzione consente di visualizzare foto (JPEG) e ascoltare file audio (MP3) salvati su un dispositivo USB MSC (Mass Storage Class).

Premere il tasto POWER del telecomando o sul dispositivo. Collegare un dispositivo USB contenente file JPEG e/o MP3 al connettore WISELINK (connettore USB) sul lato del televisore. Se si accede alla modalità WISELINK senza aver collegato un dispositivo USB, sarà visualizzato il messaggio "There is no device connected". In questo caso, inserire il dispositivo USB, uscire dalla schermata premendo il pulsante W.LINK sul telecomando e accedere nuovamente alla schermata WISELIN

Pannello laterale del televisore Unità USB

Per i nomi di file o cartelle (foto, musica) utilizzare solo caratteri alfanumerici.

Il file system supporta solo FAT16/32 (il sistema NFTS non è supportato).

Alcuni tipi di fotocamere digitali USB e dispositivi audio potrebbero non essere compatibili con questo televisore.

Wiselink supporta unicamente dispositivi USB MSC (Mass Storage Class). Si tratta di dispositivi di archiviazione di massa per trasporto bulk-only. Ne sono esempi i thumb drive e i lettori di schede flash (gli HUB e i dischi fissi USB non sono supportati).

Prima di collegare il dispositivo al televisore, eseguire una copia di backup dei file per evitare danni o perdite di dati. SAMSUNG non è responsabile per file danneggiati o perdite di dati.

Collegarsi direttamente alla porta USB del televisore. Se si utilizza un cavo di collegamento separato, potrebbero verificarsi problemi di compatibilità USB.

Sono supportati unicamente i formati file MP3 e JPEG.

Il formato mp3 Wiselink supporta solo file musicali con un'alta frequenza di campionamento (32 kHz, 44,1 kHz, o 48 kHz).

Si consiglia il formato JPEG sequenziale. Il JPEG progressivo, infatti, utilizza una notevole quantità di memoria e la decodifica potrebbe non avvenire correttamente.

Non scollegare il dispositivo USB mentre è in fase di "Caricamento in corso".

MTP (Media Transfer Protocol) non è supportato.

Se le informazioni relative al tempo di riproduzione di un file MP3 non vengono rilevate all'avvio del file, è possibile che la sua durata sia visualizzata come "00:00:00".

Più la risoluzione di un'immagine è elevata, maggiore sarà il tempo necessario per visualizzarla sullo schermo.

Gli elenchi Photo o Music List visualizzano fino a 300 cartelle o file.

Il caricamento può richiedere un po' di tempo a seconda delle dimensioni del file.

Utilizzo del menu WISELINK

1. Premere il pulsante MENU. Premere i pulsanti ▲ o ▼ per selezionare "Inserisci", quindi premere il pulsante ENTERG.

2. Premere i pulsanti ▲ o ▼ per selezionare "WISELINK", quindi premere il pulsante ENTERG.

3. Premere i pulsanti ▲ o ▼ per selezionare il dispositivo di memoria USB desiderato, quindi premere il pulsante ENTERG.

Il menu "WISELINK" varia a seconda del dispositivo di memoria USB collegato al televisore.
Alcuni dispositivi possono non essere supportati a causa di problemi di compatibilità.

1. Premere i pulsanti ◀ o ▶ per spostarsi su un'icona, quindi premere il pulsante ENTERG.

Per uscire dalla modalità W.LINK, premere il pulsante W.LINK sul telecomando.

Per visualizzare un menu WISELINK, premere il pulsante W.LINK sul telecomando.

TV Inserisci Elenco sorgenti : TV Modifica Nome Anynet+ (HDMI-CEC) WISELINK Sposta Conferma Ritorno

USELINK STORAGE DEVICE STORAGE DEVICE STORAGE DEVICE STORAGE DEVICE USB SUM Sposta Conferma Esci

PUISELINK Photo SUM 861MB/954MBFree Foto Musica Impostazione Sposta ✓ Conferma ↗ Ritorno

CH LIST MENU WLINK TOOLS RETURN

Utilizzo dei pulsanti del telecomando nel menu WISELINK

Pulsante	Operazioni
▲/▼/◄/►	Consente di spostare il cursore e selezionare un elemento.
ENTERG	Consente di selezionare l'elemento attualmente evidenziato.
	Riproduce la proiezione di diapositive o la riproduzione di un file MP3.
	Interrompe la proiezione di diapositive o la riproduzione di un file MP3.
RETURN	Consente di tornare al menu precedente.
INFO	Consente di eseguire diverse funzioni dai menu Photo e Music.
	Consente di interrompere la presentazione o il file MP3 correnti.
	Consente di scorrere la pagina verso l'alto o il basso (elemento di un elenco di file).
EXIT	Consente di interrompere la funzione corrente e tornare al menu precedente.

Utilizzo dell'elenco PHOTO (JPEG)

Questo menu consente di visualizzare i file JPEG e le cartelle salvati su un dispositivo di memoria USB.

1. Completare i passaggi da 1 a 3 del paragrafo "Utilizzo del menu WISELINK" (vedere pagina 31).
2. Premere i pulsanti ◀ o ▶ per spostarsi su "Foto", quindi premere il pulsante ENTER. Le informazioni relative al file salvato saranno visualizzate sotto forma di cartella o file.

3. Premere i pulsanti ▲, ▼, ◀ e ▶ per selezionare un file.

4. Premendo il pulsante ENTER ^← dopo aver selezionato l'icona di una foto, questa sarà visualizzata a schermo intero.

5. Premendo il pulsante ENTER ^6 dopo aver selezionato l'icona di una cartella, saranno visualizzati i file JPEG contenuti al suo interno.

Per uscire dalla modalità WISELINK, premere il pulsante W.LINK sul telecomando.

Quando si seleziona una foto, il caricamento del file potrebbe richiedere alcuni secondi, durante i quali nell'angolo in alto a sinistra dello schermo sarà visualizzata l'icona Caricamento in cons...

PHISELINK Photo SJM 861MB/954MBFree Foto Musica Impostazione Sposta Conferma Ritorno

USELINK Photo 587 440 47KB 3 Jun 2008 3/23 Up Folder Folder1 i Photo 0001 i Photo 0001 i None File 4 File 5 File 6 File 7 File 8 File 9 File 10 File 11 File 12 File 13 Sezione Sposta Conferma INFO Opzione Ritorno

La visualizzazione di file JPEG come immagini in anteprima può richiedere alcuni minuti.

Questo menu consente di visualizzare solo i file con estensione jpg. I file aventi altri formati, quali bmp o tiff, non saranno visualizzati.
I file sono visualizzati in pagine, ognuna delle quali contiene 15 foto in anteprima.
Le anteprime sono numerate da sinistra a destra e dall'alto verso il basso, da 1 a 15.
Alcuni tipi di fotocamere digitali USB e dispositivi audio potrebbero non essere compatibili con questo televisore.
Le cartelle sono visualizzate per prime, seguite da tutti i file JPEG contenuti nella cartella corrente. Cartelle e file JPEG sono visualizzati in ordine alfabetico.
Se la foto è visualizzata a schermo intero, è possibile ingrandirla, rimpicciolirla, oppure ruotarla sullo schermo.
Una volta riprodotta un'immagine a schermo intero, i pulsanti ◀ o ▶ consentiranno di visualizzare un'altra immagine della stessa cartella.
Per iniziare la proiezione delle diapositive, premere il tasto ▶ quando viene selezionata l'icona di una foto.
In base alla qualità e alla risoluzione delle immagini, è possibile che le foto prive di informazioni EXIF non siano visualizzate come anteprime nell' ELENCO PHOTO.

Visualizzazione di una presentazione

1. Premere il pulsante INFO per visualizzare le opzioni ("Avvia proiezione diapositive", "Seleziona tutti").
2. Premere i pulsanti ▲ o ▼ per selezionare "Avvia proiezione diapositive", quindi premere il pulsante ENTER.

Durante la presentazione, le immagini saranno visualizzate in sequenza a partire dal file attualmente selezionato.
Se l'opzione predefinita Musica di sottofondo è impostata su Acceso, durante la presentazione sarà possibile riprodurre automaticamente file MP3. Per attivare questa funzione, i file MP3 e gli altri file di immagini devono trovarsi nella stessa cartella sul dispositivo di memoria USB.

1. Durante la presentazione, premere il pulsante INFO per impostare le seguenti opzioni ("Velocità slide show", "Musica di sottofondo", "Impostazione musica di sottofondo", "Elenco"). Premere i pulsanti ▲ o ▼ per selezionare un'opzione, quindi premere il pulsante ENTER ^G .

- Dopo aver impostato l'opzione, per apportare modifiche premere il pulsante ENTER.

USELINK Photo 587 446 47KB 3/01 2008 3/23 Photo 0001 Up Folder Folder 1 Photo 0001 Photo 0001 None File 4 File 5 File 6 File 7 File 8 Aviva prozione dispositivo Sezione tatti INFO > EVI> Sposta Conferma INFO Opzione Ritori

Velocità utido show: Ilomale Mùsica di sottofondo Acceso. Impostazione musica di sottofondo Elenzo INFO: Elet

Utilizzo del menu durante una presentazione

Velocità slide show:

selezionare per controllare la velocità della presentazione.

Premere i pulsanti ▲ o ▼ per selezionare l'opzione desiderata ("Veloce", "Normale", "Lento"), quindi premere il pulsante ENTER.

Volocita slide show Musica di sottofondo Impostazione musica di sottofondo Elenco INFO Exei Normale Volco Normale Lento

Musica di sottofondo:

selezionare per riprodurre o meno un file MP3 durante una presentazione.

Premere i pulsanti ▲ o ▼ per selezionare l'opzione desiderata ("Acceso", "Spento"), quindi premere il pulsante ENTER.

Velocità slide show Musica di sottofondo Impostazione musica di sottofondo Elenco INFO Esvi Normale Spento Acceso

Impostazione musica di sottofondo:

durante la presentazione, sono visualizzati i file MP3 e le cartelle contenuti nella stessa directory.

Selezionare una cartella mediante i pulsanti ▲ o ▼, quindi premere il pulsante ENTER. La cartella selezionata sarà evidenziata. Per tornare alla schermata della presentazione, premere nuovamente il pulsante RETURN. La musica di sottofondo selezionata sarà riprodotta.

Se per l'opzione Musica di sottofondo si seleziona Spento, anche se le relative impostazioni sono state configurate, la musica di sottofondo non sarà riprodotta.

Impostazione musica di sottofondo Scegli i file per la musica di sottofondo. Upper Folder 01-001 02-002 03-003 04-004 05-005 << 1/1 Page >> Sezione Sposta Conferma Ritorno

Elenco:

le informazioni relative al file saranno visualizzate sotto forma di cartella o file JPEG.

Per uscire dalla modalità WISELINK, premere il pulsante W.LINK sul telecomando.

USELINK Photo 587-443 4768 3/01/2008 3/23 UP Folder Folder1 iM Photo 0001 iM Photo 0001 iM Photo 0001 iM Photo 0001 iM Photo 0001 iM Photo 0001 iM Photo 0001 iM Photo 0001 iM Photo 0001 iM Photo 0001 iM Photo 0001 iM Photo 000 iM Photo 000 iM Photo 000 iM Photo 000 iM Photo 000 iM Photo 000 iM Photo 000 iM Photo 000 iM Photo 000 iM Photo 000 iM Photo 000 iM Photo 000 iM Photo 000 iM Image iM Image iM Image iM Image iM Image iM Image iM Image iM Image iM Image iM Image iM Image iM Image iM Image iM Image iM Image iM Image iM Image iM Image iM Image iM Image iM Image iM Image iM Image iM Image iM Image iM Video iM Video iM Video iM Video iM Video iM Video iM Video iM Video iM Video iM Video iM Video iM Video iM Video iM Video iM Video iM Video iM Video iM Video iM Video iM Video iM Video iM Video iM Video iM Video iM Video iM Audio iM Audio iM Audio iM Audio iM Audio iM Audio iM Audio iM Audio iM Audio iM Audio iM Audio iM Audio iM Audio iM Audio iM Audio iM Audio iM Audio iM Audio iM Audio iM Audio iM Audio iM Audio iM Audio iM Audio iM Audio iM Auto iM Auto iM Auto iM Auto iM Auto iM Auto iM Auto iM Auto iM Auto iM Auto iM Auto iM Auto iM Auto iM Auto iM Auto iM Auto iM Auto iM Auto iM Auto iM Auto iM Auto iM Auto iM Auto

Quando si seleziona un file immagine, sul lato sinistro dello schermo del televisore sono visualizzate le relative informazioni, quali la risoluzione, la data di modifica e la posizione del file nella directory corrente (ad es. 10° su 15).

Photo 587440 47KB Jun 1 2008 0023 Photo 0001 Up Folder Evofet 1 Phot 0001 None File 4 File 5 File 6 File 7 File 8 File 9 File 10 File 11 File 12 File 13 Relezione Sposta Conferma NPO Opzione Ritorno

: icona cartella

: icona foto

: consente di passare all'icona della cartella superiore

Valore della risoluzione

Dimensione file

Data di modifica

Ordine del file nella directory corrente

Utilizzo del menu opzioni

1. Completare i passaggi da 1 a 3 del paragrafo "Utilizzo del menu WISELINK" (vedere pagina 31).
2. Premere i pulsanti ◀ o ▶ per spostarsi su "Foto", quindi premere il pulsante ENTER. Le informazioni relative al file salvato saranno visualizzate sotto forma di cartella o file.

3. Premere i pulsanti ▲, ▼, ◀ e ▶ per selezionare un file, quindi premere il pulsante ENTER. Premendo il pulsante dopo aver selezionato un'anteprima, sarà possibile visualizzare la foto a schermo intero.

4. Premere il pulsante INFO per visualizzare le opzioni ("Avvia proiezione diapositive", "Zoom", "Ruota", "Elenco").

Anvia prozione dispositivo Z oom X1 Ronda 0 Dlenco NICO Geni

Zoom:

• Premere i pulsanti ▲ o ▼ per selezionare "Zoom", quindi premere il pulsante ENTERG.
• Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER ^ⓧ .(X1, X2, X4).

Per visualizzare la parte superiore/inferiore/sinistra/destra di un'immagine ingrandita, premere INFO per uscire dal menu Option (Opzioni), quindi premere i tasti ▲, ▼, ◀ e ▶.
Quando si seleziona "Zoom", le opzioni "Avvia proiezione diapositive" e "Ruota" sono disattivate.
"x1": consente di ripristinare la dimensione originale di una foto.

"x2": consente di ingrandire una foto x2.

"x4": consente di ingrandire una foto x4.

X 1 Anvia protezione dispositivo Zoom X1 X 1 X 2 X 4 Ruota 0 Genco OK! (OK)

▼ / ▲ / ◀ / ▶ : consentono di spostare la foto ingrandita up/down/right/left.

Ruota:

• Premere i pulsanti ▲ o ▼ per selezionare "Ruota", quindi premere il pulsante ENTER.
• Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER ^ⓧ . (0°, 90°, 180°, 270°).

Il file ruotato non è salvato.

Quando si seleziona "Rotate", le opzioni "Zoom" e "Avvia proiezione dispositive" sono disattivate.
“0°”: consente di ripristinare la dimensione originale di una foto. “90°”: consente di ruotare una foto di 90 gradi.

“180°”: consente di ruotare una foto di 180 gradi.

“270°”: consente di ruotare una foto di 270 gradi.

Avvia prozione diapositive Zoom X1 M Ruota 0 Elenco 90 180 270 INFO Esci

Utilizzo dell'elenco MP3

Questo menu consente di visualizzare i file MP3 salvati sul dispositivo di memoria USB in uso.

1. Completare i passaggi da 1 a 3 del paragrafo "Utilizzo del menu WISELINK" (vedere pagina 31).
2. Premere i pulsanti ◀ o ▶ per spostarsi su "Musica", quindi premere il pulsante ENTER. Le informazioni relative al file salvato saranno visualizzate sotto forma di cartella o file.

3. Premere i pulsanti ▲ o ▼ per spostarsi su un'icona, quindi premere il pulsante ENTER.

4. Premendo il pulsante ENTER ^G dopo aver selezionato l'icona di una nota musicale, il file musicale sarà immediatamente riprodotto.

5. Premendo il pulsante ENTER ^G dopo aver selezionato l'icona di una cartella, saranno visualizzati i file musicali contenuti al suo interno.

6. Per selezionare un file sulla pagina seguente, visualizzarla premendo i pulsanti ◀◀ o ▶▶.

7. Per selezionare uno o tutti i file, visualizzare i menu Music premendo il pulsante INFO. Premere il pulsante ENTER per selezionare "Riproduci", "Ripetizione musica" o "Seleziona tutti". Per uscire dalla modalità WISELINK, premere il pulsante W.LINK sul telecomando.

USELINK Music 861MB/994MB Free Foto Musica Impostazione Sposta Conferma Ritorno

USELINK Music SMB Jun 1,2008 3Q1 006-006 Upper Folder Folder 1 001-001 002-002 003-003 004-004 005-005 006-006 007-007 Spento 008-008 Riproduci Repezione musica Spento Selozione tutti Niro East > Sposta Conferma Info Opzione >Ritorno

: icona cartella

: icona musica

consente di passare all'icona della cartella superiore

Utilizzo del menu opzioni

Riproduci:

selezionare per riprodurre i file MP3.

Per interrompere la riproduzione, premere il tasto ☐ durante la riproduzione del file MP3.
Per uscire dalla modalità Play, premere il pulsante ☐.

Questo menu mostra solo i file con estensione MP3. I file con altre estensioni non vengono visualizzati, nemmeno se sono stati salvati sul medesimo dispositivo USB.
Il file selezionato è visualizzato in alto, con la relativa durata di riproduzione.
Per regolare il volume della musica, premere i pulsanti VOL ⊕, VOL ⊖ sul telecomando. Per disattivare il suono, premere il pulsante MUTE sul telecomando.

Ripetizione musica:

selezionare per riprodurre più volte i file MP3 nella cartella corrente.

È possibile selezionare Acceso oppure Spento.

Icona informativa sulla funzione musica

: riproduzione di tutti i file musicali.

: riproduzione di un file musicale.

: pressione del pulsante ▶ /□ sul telecomando durante la riproduzione.

: pressione del pulsante ■ sul telecomando dopo aver sospeso la riproduzione.

Utilizzo del menu Setup

Questo menu consente di visualizzare le impostazioni utente del menu WISELINK.

1. Completare i passaggi da 1 a 3 del paragrafo "Utilizzo del menu WISELINK" (vedere pagina 31).
2. Premere i pulsanti ◀ o ▶ per spostarsi su "Impostazione", quindi premere il pulsante ENTER.

3. Premere i pulsanti ▲ o ▼ per selezionare l'elemento desiderato, quindi premere il pulsante ENTER (“Velocità slide show”, "Musica di sottofondo", "Impostazione musica di sottofondo", "Ripetizione musica", "Screen saver").

4. Premere i pulsanti ▲ o ▼ per selezionare l'opzione desiderata, quindi premere il pulsante ENTERG. Per uscire dalla modalità WISELINK, premere il pulsante W.LINK sul telecomando.

Velocità slide show:

selezionare per controllare la velocità della presentazione. È possibile selezionare "Veloce", "Normale" o "Lento".

Musica di sottofondo:

selezionare per riprodurre o meno un file MP3 durante una presentazione. È possibile selezionare Music "Acceso" o Music "Spento".

PULSELINK Setup Velocità slide show Musica di sottofondo Impostazione musica di sottofondo Ripetizione musica Screen saver Veloce Normale Lento Spento 1min. Sposta Conferma Ritorno

Impostazione musica di sottofondo:

durante una presentazione, utilizzare l'opzione "Impostazione musica di sottofondo" per selezionare un file musicale da riprodurre. Selezionare il file MP3 da utilizzare come musica di sottofondo.

USELINK Setup Velocità slide show Musica di sottofondo Impostazione musica di sottofo Ripetizione musica Screen saver Normale Spento Acceso 1min. Sposta Confirma Ritorno

Ripetizione musica:

Selezionare questa opzione per riprodurre ciclicamente tutti i file MP3 presenti nella cartella corrente.

Impostazione musica di sottofondo Scegli i file per la musica di sottofondo. Upper Folder 01-001 02-002 03-003 04-004 05-005 1/1 Page ►> Sezione Sposta Conferma Ritorno

Screen saver:

selezionare per impostare il tempo di attesa per la visualizzazione dello screen saver. Lo screen saver sarà visualizzato se non si premono pulsanti per 1, 5 oppure 10 minuti.

USELINK Setup Velocità slide show Normale Musica di sottofondo Acceso Impostazione musica di sottofondo Ripetizione musica Spento Screen saver Acceso Sposta Conferma Ritorno

USELINK Setup Velocità slide show Normale Musica di sottofondo Acceso Impostazione musica di sottofondo Ripetizione musica Spento Screen saver 1 min. 5 min. 10 min. Sposta Conferma Ritorno

Che cos'è Anynet+?

Anynet+ è un sistema di rete AV che mette a disposizione degli utenti un'interfaccia AV di facile uso per controllare, tramite un menu apposito, tutti i dispositivi AV collegati alla rete. Questa funzione è utilizzabile solo se alla rete sono collegati dei dispositivi AV Samsung Electronics.

Collegamento dei dispositivi Anynet+

Il sistema Anynet+ può essere utilizzato solo con dispositivi AV che supportano Anynet+. Controllare se sul dispositivo da collegare al televisore è presente il simbolo Anynet+.

Per collegare il dispositivo direttamente al televisore

Collegare il jack [HDMI 1], [HDMI 2] o [HDMI 3] del televisore al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI.

Per effettuare il collegamento al sistema Home Theater

1. Collegare il jack [HDMI 1], [HDMI 2] o [HDMI 3] del televisore al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI.
2. Collegare il jack HDMI IN del sistema Home Theater al jack HDMI OUT del dispositivo Anynet+ tramite un cavo HDMI.

Collegare solo un ricevitore.
E' possibile collegare un dispositivo Anynet+ tramite un cavo HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+.
Anynet+ si attiva solo quando il relativo dispositivo AV è acceso o in modalità Standby.
Anynet+ supporta fino a 8 dispositivi AV.

Configurazione di Anynet+

Le seguenti impostazioni consentono di utilizzare le funzioni di Anynet+.

Uso della funzione Anynet+

1. Premere il tasto TOOLS. Quindi, premere ENTER per selezionare "Anynet+(HDMI-CEC)".
   Premere il tasto ▲ o ▼ per selezionare "Seleziona periferica", quindi premere il tasto ENTERG.
2. Premere ENTERper selezionare "Anynet+ (HDMI-CEC)", quindi premere ENTER.
3. Premere il tasto ▲ o ▼ per selezionare "Acceso", quindi premere ENTER.
   La funzione "Anynet+ (HDMI-CEC)" si attiva.
   Se si seleziona Spento, la funzione "Anynet+ (HDMI-CEC)" si disattiva.

   Quando "Anynet+ (HDMI-CEC)" è disattivato, sono disattivate anche tutte le relative funzioni.

Strumenti Anynet+ (HDMI-CEC) Modalità immagine : Standard Modalità audio : Personalizzata Timer stand-by : Spento TS XT SRS : Spento Risp. energia : Spento Dual I-II : Mono ◆ Sposta □ Conferma → Esci

TV P9 Visualizza TV Seleziona periferica Registra Menu periferica Funz dispositivo Ricevitore :Spento Impostazione Sposta Conferma Ritorno

Impostazione Anynet+ (HDMI-CEC) : Spento Spegnimento auto : Acceso Ricer disp con ◆ Sposta □ Conferma ▶ Ritorno

spegnimento del televisore

Disattivazione automatica di un dispositivo Anynet+ allo

1. Premere il tasto ▲ o ▼ per selezionare "Spegnimento auto", quindi premere ENTER.

2. Premere il tasto ▲ o ▼ per selezionare "Si", quindi premere ENTER.

La funzione di spegnimento automatico si attiva.

➢ Selezionare "No" per disattivare la funzione di spegnimento automatico.

Premere il tasto EXIT per uscire.

Per utilizzare la funzione Anynet+ è necessario impostare il tasto di selezione del telecomando su TV.

Se si imposta Spegnimento automatico su "No", i dispositivi esterni collegati al televisore si spengono ognivalvolta si spegne il televisore. Tuttavia, se il dispositivo è in fase di registrazione potrebbe non spegnersi.

Impostazione Anynet+ (HDMI-CEC) : Acceso Spegnimento auto : No Ricer disp c on Si ◆ Sposta □ Conferma ▷ Ritorno

Scansione e passaggio da un dispositivo Anynet+ all'altro

1. Premere il tasto TOOLS. Quindi, premere ENTER per selezionare "Anynet+(HDMI-CEC)".
2. Premere il tasto ▲ o ▼ per selezionare “Seleziona periferica”, quindi premere il tasto ENTER.
3. Premere il tasto ▲ o ▼ per selezionare una periferica, quindi premere ENTER. Il dispositivo viene attivato.
4. Se non si riesce a trovare il dispositivo desiderato, premere il tasto ▲ o ▼ per selezionare "Setup", quindi premere ENTER.
5. Premere il tasto ▲ o ▼ per selezionare "Ricer disp con", quindi premere ENTER.
   Viene visualizzato il messaggio “Configurazione connessione Anynet+” Una volta completata la ricerca, nel menu Anynet+ vengono elencati tutti i dispositivi collegati.

TV P9 Visualizza TV Selezione periferica Registra Menu periferica Funz dispositivo Ricevitore :Spento Impostazione Sposta Conferma Ritorno

Il passaggio al dispositivo selezionato può richiedere fino a 2 minuti. Non è possibile annullare l'operazione durante la fase di passaggio da un dispositivo all'altro.

Il tempo richiesto per la scansione dei dispositivi dipende dal numero di dispositivi collegati al televisore.

Al termine della scansione, il numero di dispositivi trovati non appare.

Ogni volta che si accende il televisore tramite il tasto di accensione POWER viene eseguita una scansione automatica di tutti i dispositivi collegati. Tuttavia, i dispositivi collegati dopo avere acceso il televisore, o in altre circostanze particolari, potrebbero non apparire nell'elenco dei dispositivi. In questo caso, selezionare "Ricer disp con" nel menu.

Se si è selezionata una modalità di ingresso esterna tramite il tasto SOURCE, non sarà possibile utilizzare la funzione Anynet+. Passare a un dispositivo Anynet+ utilizzando il TOOLS.

Impostazione Anynet+ (HDMI-CEC) : Acceso Spegnimento auto : Si Ricer disp con ◆ Sposta □ Conferma ▶ Ritorno

Menu Anynet+

Il menu Anynet+ può variare a seconda del tipo e dello stato del dispositivo Anynet+ collegato al televisore.

Menu Anynet+	Descrizione
Visualizza TV	Passa da Anynet+ alla modalità di trasmissione del televisore.
Seleziona periferica	Mostra il dispositivo al quale è collegato il televisore.
Registra	Avvia la registrazione. (Questo menu si attiva solo se il dispositivo supporta la funzione di registrazione).
Menu periferica	Mostra il menu del dispositivo collegato.Esempio. Se si collega un registratore DVD, appare il menu Registratore DVDE.
Funz dispositivo	Mostra il menu di controllo riproduzione del dispositivo collegato.Esempio. Se si collega un registratore DVD, viene visualizzato il menu di controllo riproduzione del registratore DVD.
Ricevitore	L'audio viene generato dal ricevitore.
Impostazione	È possibile impostare l'ambiente d'uso di Anynet+.

Tasti del telecomando disponibili in modalità Anynet+

Tipo di dispositivo	Stato operativo	Tasti disponibili
Dispositivo Anynet+	Una volta attivato il dispositivo, quando il menu del dispositivo corrispondente appare sullo schermo.	Tasti numerici▲/▼/◄/►/Tasto ENTER☑Tasti coloratiTasto EXIT
	Una volta attivato il dispositivo, quando si riproduce un file	◀◀ (ricerca all'indietro)▶▶ (ricerca in avanti)■ (Arresto)/▶ (Riproduzione)/■ (Pausa)
Dispositivo con sintonizzatore incorporato	Una volta attivato il dispositivo, durante la visione di un programma televisivo	Tasto P^/√
Dispositivo audio	Una volta attivato il ricevitore	Tasto VOL ⊕/⊖Tasto MUTE

La funzione Anynet+ è utilizzabile solo quando il telecomando è impostato su TV.
Il tasto ● funziona solo in fase di registrazione.
Non è possibile gestire i dispositivi Anynet+ utilizzando i pulsanti del televisore. I dispositivi Anynet+ possono essere gestiti solo tramite il telecomando.
In determinate condizioni, il telecomando del televisore potrebbe non funzionare. In questo caso, riselezionare il dispositivo Anynet+.
Le funzioni Anynet+ non sono utilizzabili con prodotti di altre case costruttrici.
In modalità Anynet+, i tasti colorati potrebbero non funzionare in modo adeguato.
➢ Le funzioni ◀◀, ▶▶ possono differire in base al dispositivo in uso.

Registrazione

È possibile utilizzare un videoregistratore per registrare un programma televisivo.

Premere il tasto ●.

La registrazione inizia. (Solo quando è collegato un dispositivo di registrazione Anynet+).

Il programma televisivo corrente viene registrato in modalità Watch TV (Guarda TV). Se si sta guardando l'immagine di un altro dispositivo, vengono registrate le immagini di quel dispositivo.
E' inoltre possibile registrare stream sorgente selezionando Registra dopo aver premuto il tasto TOOLS.
Prima di registrare, controllare che il jack dell'antenna sia correttamente collegato al dispositivo di registrazione. Per il collegamento dell'antenna al dispositivo di registrazione, consultare il manuale dell'utente.

Ascolto tramite il ricevitore

È possibile ascoltare l'audio tramite un ricevitore anzichè dagli altoparlanti del televisore.

1. Quindi, premere ENTER per selezionare "Anynet+(HDMI-CEC)".
   Premere il tasto ▲ o ▼ per selezionare "Ricevitore", quindi premere ENTER.

2. Premere il tasto ◀ o ▶ per selezionare "Acceso", quindi premere ENTER.
   L'audio viene trasmesso dal ricevitore.

3. Premere il tasto EXIT per uscire.

Se il ricevitore è impostato su Acceso, l'audio del televisore viene trasmesso dal ricevitore a 2 canali.

Se il ricevitore è utilizzabile esclusivamente con il sistema Home Theater (solo audio), potrebbe non apparire nell'elenco dei dispositivi.

Quando si ascolta l'audio attraverso il ricevitore, vi sono limitazioni per l'uso del menu relativo all'audio e alla funzione PIP.

Nel caso di una interruzione di corrente al televisore quando il “Ricevitore” è impostato su “Acceso” (per lo scollegamento del cavo o un calo di potenza), la funzione “Altoparlante TV” può essere impostata su “Spento” alla riaccensione del televisore. (vedere pag. 22)

TV P9 Visualizza TV Seleziona periferica Registra Menu periferica Funz dispositivo Ricevitore :Spento Impostazione Sposta Conferma Ritorno

Controlli da effettuare prima di contattare l'assistenza tecnica

Sintomo	Soluzione
Anynet+ non funziona.	Controllare se si sta utilizzando un dispositivo Anynet+. Il sistema Anynet+ può essere utilizzato solo con dispositivi AV che supportano Anynet+.Collegare solo un ricevitore.Controllare che il cavo di alimentazione di Anynet+ sia collegato correttamente.Controllare i collegamenti dei cavi Video/Audio/HDMI 1.3 del dispositivo Anynet+.Verificare se Anynet+ (HDMI-CEC) è impostato su Acceso nel menu di impostazione di Anynet+.Verificare se il telecomando del televisore è in modalità TV.Verificare se il telecomando è esclusivo per il dispositivo Anynet+.In alcune condizioni, Anynet+ non funziona.(Ricerca canali, funzionamento WISELINK, Plug & Play, ecc...)Quando si collega o si rimuove il cavo HDMI 1.3, eseguire una nuova ricerca dei dispositivi oppure spegnere e riaccendere il televisore.Controllare che la funzione Anynet+ o il dispositivo Anynet+ sia impostato su on.
Si desidera avviare Anynet+.	Controllare che il dispositivo Anynet+ sia collegato correttamente al televisore e che Anynet+ (HDMI-CEC) sia impostato su Acceso nel menu di impostazione di Anynet+.Premere il tasto TV sul telecomando del televisore. Premere il tasto TOOLS per visualizzare il menu Anynet+, quindi selezionare il menu desiderato.
Si desidera uscire da Anynet+.	Selezionare Visualizza TV nel menu Anynet+.Premere il tasto SOURCE sul telecomando del televisore e selezionare un dispositivo non Anynet+.Premere P / , CH LIST, PRE-CH, o altro per passare in modalità TV. (Si noti che il tasto dei canali funziona solo se non è collegato un dispositivo Anynet+ con sintonizzatore incorporato.)
Il messaggio Connessione a un dispositivo Anynet+... viene visualizzato a schermo.	Non è possibile utilizzare il telecomando durante la configurazione di Anynet+ o durante il passaggio a un'altra modalità di visualizzazione.Utilizzare il telecomando solo al termine dell'impostazione di Anynet+ o del passaggio alla nuova modalità di visualizzazione.
Non si riesce ad avviare la riproduzione sul dispositivo Anynet+.	Non è possibile utilizzare la funzione di riproduzione mentre è in corso la funzione Plug & Play.
Lo schermo del dispositivo esterno non appare.	Controllare se il dispositivo supporta le funzioni di Anynet+.Controllare se il cavo HDMI 1.3 è collegato correttamente.Verificare see benel è impostato sunel menu di impostazione di Anynet+.Cerca ancora dispositivi Anynet+.E' possibile collegare un dispositivo Anynet+ solo tramite un cavo HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+.In caso di chiusura anomala, a causa di uno scollegamento del cavo HDMI 1.3, del cavo di alimentazione oppure di una interruzione di corrente, ripetere la ricerca del dispositivo.
Il programma televisivo non può essere registrato.	Verificare se il jack dell'antenna sul dispositivo di registrazione è correttamente collegato.

La maggior parte delle emittenti televisive fornisce informazioni scritte tramite il servizio Teletext. La pagina Indice del servizio Teletext spiega come utilizzare il servizio. Inoltre, è possibile

selezionare varie opzioni tramite i tasti del telecomando.

Per ricevere correttamente le informazioni del servizio Teletext, è necessario che la ricezione del canale sia stabile. In caso contrario, le informazioni potrebbero apparire incomplete e alcune pagine potrebbero mancare del tutto.

① □ (Esci)

□ (Esci)

Esce dalla visualizzazione teletext.

2 ≡i (indice)

≡i (indice) Premere questo tasto in qualsiasi momento per visualizzare la pagina Indice.

3 (salva)

(✉) (salva) Utilizzato per memorizzare le pagine del servizio Teletext.

4 (formato)

(€) (formato) Premere questo tasto per raddoppiare le dimensioni delle lettere nella metà superiore dello schermo. Premerlo nuovamente per applicare la modifica anche alla metà inferiore dello schermo. Premerlo una terza volta per tornare allo schermo normale.

5 ≡? (mostra)

(€?) (mostra) Consente di visualizzare il testo nascosto (risposte a quiz, ad esempio). Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto.

6 ≡/(Z) (teletext attivo/mix)

(seletext attivo/mix) Premere questo tasto per attivare la modalità Teletext dopo avere selezionato un canale che fornisce questo tipo di servizio. Premere di nuovo il tasto per sovrapporre le informazioni del servizio Teletext alla trasmissione corrente.

⑦ ≡... (formato)

(≡) (formato) Premere questo tasto per selezionare la modalità Teletext (LIST/FLOF). Se si preme LIST, viene attivata la modalità di List save (Salva elenco). Questa modalità permette di salvare le pagine Teletext utilizzando il tasto( salva).

8 (pagina secondaria)

(pagina secondaria) Visualizza la pagina secondaria disponibile.

9 ≡1 (pagina su)

≡1 (pagina su) Consente di visualizzare la pagina Teletext successiva.

10 1-≡ (pagina giù)

(pagina giù) Consente di visualizzare la pagina Teletext precedente.

11 (blocca)

(€) (blocca) Consente di mantenere visualizzata una pagina, se quella pagina è collegata a più pagine secondarie che scorrono automaticamente. Per scorrere le pagine, premere nuovamente il tasto.

12 Ex (annulla)

≡X (annulla) Utilizzato per visualizzare le stazioni trasmittenti quando si cerca una pagina.

13 Tasti colorati (rosso/verde/giallo/blu)

Se l'emittente utilizza un sistema FASTEXT, i diversi argomenti presenti in una pagina sono indicati con colori diversi e possono essere selezionati premendo i tasti colorati corrispondenti. Premere il tasto il cui colore corrisponde a quello dell'argomento desiderato. La pagina viene visualizzata con altre informazioni colorate selezionabili in modo analogo. Per visualizzare la pagina precedente o successiva, premere il tasto colorato corrispondente.

È possibile cambiare le pagine Teletext premendo i tasti numerici sul telecomando.

POWER TV SOURCE 1 2 3 4 5 6 7 8 9 - - 0 PRE-CH P + MUTE - CH LIST MENU WLINK TOOLS RETURN E INFO E i EXIT E TTX/MX SIZE DMA EMODE PMODE HDMI ◀◀ II ▶▶ ● ▶ ■ SAMSUNG

1 2 3 4 5 6 7 8 9 -← 0 PRE-CH P

Le pagine teletext sono organizzate in base a sei categorie:

Parte	Sommario
A	Numero della pagina selezionata.
B	Identità della stazione emittente.
C	Numero della pagina corrente o stato della ricerca.
D	Data e ora
E	Testo.
F	Informazioni sullo stato.
	Informazioni FASTEXT.

Le informazioni del Teletext sono spesso suddivise su più pagine visualizzate in sequenza alle quali è possibile accedere come segue:

♦ Immettendo il numero di pagina
♦ Selezionando un titolo in un elenco
♦ Selezionando un'intestazione colorata (sistema FASTEXT)

Premere il tasto TV per uscire dalla schermata teletext.

A B C D E F

Una volta installato il supporto a parete, è possibile regolare facilmente la posizione del televisore.

Pannello posteriore TV Montaggio automatico a parete Cavo di SERVIZIO (Non fornito)

Visualizzazione del menu

1. Premere il tasto ▲, ▼, ◀ o ▶ sul telecomando.

Viene visualizzata la schermata Regolazione montaggio a parete.
Mentre si guarda la televisione, se premendo un tasto di direzione la schermata Regolazione montaggio a parete non appare, utilizzare il menu per visualizzare la schermata

• Premere il tasto MENU per visualizzare il menu.
  Premere il tasto ▲ o ▼ per selezionare "Impostazione", quindi preme re il tasto ENTER.
• Premere il tasto ▲ o ▼ "Mont. a parete", quindi premere il tasto ENTER.

TV Impostazione Plug & Play Lingua : Italiano Ora Effetto luce : Mod visione ON Mont. a parete Melodia : Spento Entertainment : Spento Risp. energia : Spento PIP ◆ Sposta □ Conferma ○ Ritorno

Ritrovamento della posizione

1. Effettuare la regolazione fino a impostare la posizione desiderata utilizzando i tasti ▲,▼,◀,▶.

Quando sullo schermo del televisore non sono visualizzati messaggi OSD, premendo un tasto freccia appare la schermata di regolazione.
Premere il tasto INFO per azzerare. Premere il tasto ◀ o ▶ per selezionare "Si", quindi premere il tasto ENTER ^G . La posizione viene inizializzata alle impostazioni predefinite.

1. Premere il tasto blu.

Premere il tasto ▲ e ▼ per selezionare una modalità di salvataggio tra Posizione1, Posizione2 o Posizione3 allo scopo di salvare la posizione corrente.

Per non salvare la posizione corrente, premere il tasto RETURN.

Quando si seleziona una modalità di salvataggio, non è possibile utilizzare i tasti Colore.

1. Premere il tasto ENTER← per salvare.

Quando è selezionata la Posizione1, viene visualizzato il messaggio "Posizione corrente salvata come Posizione1".
5. Premere il tasto ENTER.
La Posizione salvata viene visualizzata a sinistra del menu OSD.

Mont. a parete Posizione1 Posizione 1 2 3 Regola Salva INFO Centrale

TTX/MIX PSIZE DMA

Salva Selez modalità di salvataggio. Posizione1 Posizione2 Posizione3 Regola Conferma Ritorno

Spostamento sulla posizione memorizzata

1. Completare la fase 1 di "Visualizzazione del menu".
2. Premendo un tasto Colore (Rosso, Verde, Giallo) è possibile spostare il supporto a parete nella posizione memorizzata.

E' possibile spostare il supporto a parete su una delle tre posizioni preimpostate semplicemente premendo i tasti colore Rosso (Posizione1), Verde (Posizione2) o Giallo (Posizione3).

Se si regola la posizione dopo aver effettuato lo spostamento su una posizione preimpostata, la visualizzazione della posizione scompare.

Mont. a parete Posizione1 Posizione 1 2 3 Regola Salva INFO Centrale

Per informazioni sull'installazione, consultare il Manuale di installazione fornito insieme al supporto a parete.
Per l'installazione del prodotto e l'installazione e lo spostamento del supporto a parete, consultare un installatore specializzato.
Utilizzare questo manuale di installazione quando è possibile fissare il supporto a una parete. Se il supporto deve essere fissato ad altri tipi di materiale, consultare il rivenditore di zona.
La regolazione del supporto a parete non funziona se Anynet+ e WISELINK sono operativi.
I modelli a 37, 40 e 46 pollici non sono compatibili con il supporto a parete motorizzato di vecchio tipo (WMN5090A*).

Uso del blocco Kensington antifurto (a seconda del modello)

Il blocco Kensington è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico. L'aspetto del dispositivo e il metodo di blocco possono variare, a seconda della marca. Per informazioni sull'uso, consultare il manuale fornito insieme al blocco Kensington. Il dispositivo di blocco è in vendita separatamente.

1. Inserire il dispositivo di blocco nello slot Kensington sull'LCD del televisore (Figura 1) e ruotarlo nella direzione di blocco (Figura 2).
2. Collegare il cavo di blocco Kensington.
3. Fissare il blocco Kensington a un tavolo o altro oggetto pesante.
   La posizione del blocco Kensington può variare a seconda del modello.

Cavo Figura 2 Figura 1

luzione dei problemi: Prima di contattare l'assistenza

Nessun audio o immagine.	Controllare che il cavo di alimentazione sia collegato alla presa di corrente.Verificare di aver premuto il tasto ⊙ sul dispositivo.Controllare le impostazioni relative al contrasto e alla luminosità dell'immagine.Controllare il volume.
Immagine normale ma audio assente.	Controllare il volume.Controllare se si è premuto il tasto MUTE ⊙ del telecomando.Verificare che “Altoparlante TV” sia in posizione acceso.
Lo schermo è nero e l'indicatore di alimentazione lampeggia in modo continuo.	Sul computer controllare l'alimentazione e il cavo segnale.Il televisore sta utilizzando il proprio sistema di gestione alimentazione.Muovere il mouse o premere un tasto qualsiasi sulla tastiera del computer.
Nessuna immagine oppure immagine in bianco e nero.	Regolare le impostazioni del colore.Controllare se la selezione del sistema di trasmissione è corretta.
Interferenze di audio e immagine.	Provare a identificare l'apparecchiatura elettrica che causa le interferenze e spostarla più lontano.Collegare il televisore a un'altra presa di alimentazione.
Immagine distorta o con disturbi,audio distorto.	Controllare la direzione e i collegamenti dell'antenna.Le interferenze sono spesso dovute all'uso di un'antenna interna.
Telecomando non funzionante.	Sostituire le batterie del telecomando.Pulire il bordo superiore del telecomando (finestra di trasmissione).Controllare i terminali delle batterie.
Appare il messaggio “Controlla cavo segnale”.	Controllare che il cavo del segnale sia saldamente collegato al PC o alle sorgenti video.Controllare che le sorgenti video o il PC siano accesi.
In modalità PC, appare il messaggio “Modo non supportato”.	Controllare la risoluzione massima e la frequenza dell'adattatore video.Confrontare questi valori con i dati delle modalità di visualizzazione.
L'immagine danneggiata viene visualizzata nell'angolo dello schermo.	Se in alcune periferiche esterne è selezionata l'opzione “Solo scansione”, l'immagine danneggiata può essere visibile nell'angolo dello schermo. Questa anomalia è causata dalle periferiche esterne, non dal televisore.
Viene visualizzato il messaggio “Ripristina tutte le impostazione ai valori predefiniti”.	Ciò si verifica quando si tiene premuto il tasto EXIT per qualche istante.Le impostazioni del prodotto vengono reimpostate ai valori di fabbrica.
Il pannello LCD TFT è composto da sub pixel (6 220 800) la cui produzione richiede una tecnologia molto sofisticata. Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto.

Specifiche tecniche e ambientali

Nome del modello	LE32A550	LE37A550	LE40A550
Dimensione schermo (Diagonale)	32 poll.	37 poll.	40 poll.
Risoluzione PC	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
Uscita
Audio	10 W X 2	10 W X 2	10 W X 2
Dimensioni (Lar x Pro x Alt)
Corpo	865 x 79 x 500 mm	984 x 87 x 572 mm	1058 x 91 x 608 mm
Con supporto	865 x 220 x 561 mm	984 x 240 x 637 mm	1058 x 240 x 672 mm
Peso
con supporto	14 kg	18 kg	19 kg
Caratteristiche ambientali
Temperatura di esercizio	Da 10 °C a 40 °C (da 50 °F a 104 °F)
Umidità di esercizio	Da 10 % a 80 %, senza condensa
Temperatura di stoccaggio	Da -20 °C a 45 °C (da -4 °F a 113 °F)
Umidità di stoccaggio	Da 5 % a 95 %, senza condensa
Supporto ruotabile(Sinistra / Destra)	-20° ~ 20°

Nome del modello	LE46A550	LE52A550
Dimensione schermo (Diagonale)	46 poll.	52 poll.
Risoluzione PC	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
Uscita
Audio	10 W X 2	10 W X 2
Dimensioni (Lar x Pro x Alt)
Corpo	1186 x 111 x 686 mm	1330 x 120 x 779 mm
Con supporto	1186 x 260 x 749 mm	1330 x 291 x 842 mm
Peso
con supporto	27 kg	33 kg
Caratteristiche ambientali
Temperatura di esercizio	Da 10 °C a 40 °C (da 50 °F a 104 °F)
Umidità di esercizio	Da 10 % a 80 %, senza condensa
Temperatura di stoccaggio	Da -20 °C a 45 °C (da -4 °F a 113 °F)
Umidità di stoccaggio	Da 5 % a 95 %, senza condensa
Supporto ruotabile(Sinistra / Destra)	-20° ~ 20°

Nome del modello	LE32A551	LE37A551	LE40A551
Dimensione schermo (Diagonale)	32 poll.	37 poll.	40 poll.
Risoluzione PC	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
Uscita
Audio	10 W X 2	10 W X 2	10 W X 2
Dimensioni (Lar x Pro x Alt)
Corpo	801 x 88 x 526 mm	918 x 92 x 608 mm	997 x 92 x 641 mm
Con supporto	801 x 252 x 574 mm	918 x 300 x 650 mm	997 x 300 x 686 mm
Peso
con supporto	13 kg	18 kg	21 kg
Caratteristiche ambientali
Temperatura di esercizio	Da 10 °C a 40 °C (da 50 °F a 104 °F)
Umidità di esercizio	Da 10 % a 80 %, senza condensa
Temperatura di stoccaggio	Da -20 °C a 45 °C (da -4 °F a 113 °F)
Umidità di stoccaggio	Da 5 % a 95 %, senza condensa
Supporto ruotabile(Sinistra / Destra)	-20° ~ 20°

Nome del modello	LE46A551	LE52A551
Dimensione schermo (Diagonale)	46 poll.	52 poll.
Risoluzione PC	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
Uscita
Audio	10 W X 2	10 W X 2
Dimensioni (Lar x Pro x Alt)
Corpo	1127 x 100 x 716 mm	1269 x 109 x 806 mm
Con supporto	1127 x 280 x 767 mm	1269 x 329 x 857 mm
Peso
con supporto	28 kg	32 kg
Caratteristiche ambientali
Temperatura di esercizio	Da 10 °C a 40 °C (da 50 °F a 104 °F)
Umidità di esercizio	Da 10 % a 80 %, senza condensa
Temperatura di stoccaggio	Da -20 °C a 45 °C (da -4 °F a 113 °F)
Umidità di stoccaggio	Da 5 % a 95 %, senza condensa
Supporto ruotabile(Sinistra / Destra)	-20° ~ 20°

Nome del modello	LE32A552	LE37A552	LE40A552
Dimensione schermo (Diagonale)	32 poll.	37 poll.	40 poll.
Risoluzione PC	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
Uscita
Audio	10 W X 2	10 W X 2	10 W X 2
Dimensioni (Lar x Pro x Alt)
Corpo	801 x 88 x 514 mm	918 x 92 x 592 mm	997 x 92 x 628 mm
Con supporto	801 x 252 x 574 mm	918 x 300 x 650 mm	997 x 300 x 686 mm
Peso
con supporto	13 kg	18 kg	21 kg
Caratteristiche ambientali
Temperatura di esercizio	Da 10 °C a 40 °C (da 50 °F a 104 °F)
Umidità di esercizio	Da 10 % a 80 %, senza condensa
Temperatura di stoccaggio	Da -20 °C a 45 °C (da -4 °F a 113 °F)
Umidità di stoccaggio	Da 5 % a 95 %, senza condensa
Supporto ruotabile(Sinistra / Destra)	-20° ~ 20°

Nome del modello	LE46A552	LE52A552
Dimensione schermo (Diagonale)	46 poll.	52 poll.
Risoluzione PC	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
Uscita
Audio	10 W X 2	10 W X 2
Dimensioni (Lar x Pro x Alt)
Corpo	1127 x 100 x 700 mm	1269 x 109 x 791 mm
Con supporto	1127 x 280 x 767 mm	1269 x 329 x 857 mm
Peso
con supporto	28 kg	32 kg
Caratteristiche ambientali
Temperatura di esercizio	Da 10 °C a 40 °C (da 50 °F a 104 °F)
Umidità di esercizio	Da 10 % a 80 %, senza condensa
Temperatura di stoccaggio	Da -20 °C a 45 °C (da -4 °F a 113 °F)
Umidità di stoccaggio	Da 5 % a 95 %, senza condensa
Supporto ruotabile(Sinistra / Destra)	-20° ~ 20°

Nome del modello	LE32A553	LE37A553	LE40A553
Dimensione schermo (Diagonale)	32 poll.	37 poll.	40 poll.
Risoluzione PC	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
Uscita
Audio	10 W X 2	10 W X 2	10 W X 2
Dimensioni (Lar x Pro x Alt)
Corpo	801 x 88 x 524 mm	918 x 92 x 601 mm	997 x 92 x 638 mm
Con supporto	801 x 252 x 574 mm	918 x 300 x 650 mm	997 x 300 x 686 mm
Peso
con supporto	13 kg	18 kg	21 kg
Caratteristiche ambientali
Temperatura di esercizio	Da 10 °C a 40 °C (da 50 °F a 104 °F)
Umidità di esercizio	Da 10 % a 80 %, senza condensa
Temperatura di stoccaggio	Da -20 °C a 45 °C (da -4 °F a 113 °F)
Umidità di stoccaggio	Da 5 % a 95 %, senza condensa
Supporto ruotabile(Sinistra / Destra)	-20° ~ 20°

Nome del modello	LE46A553	LE52A553
Dimensione schermo (Diagonale)	46 poll.	52 poll.
Risoluzione PC	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
Uscita
Audio	10 W X 2	10 W X 2
Dimensioni (Lar x Pro x Alt)
Corpo	1127 x 100 x 710 mm	1269 x 109 x 800 mm
Con supporto	1127 x 280 x 767 mm	1269 x 326 x 857 mm
Peso
con supporto	28 kg	32 kg
Caratteristiche ambientali
Temperatura di esercizio	Da 10 °C a 40 °C (da 50 °F a 104 °F)
Umidità di esercizio	Da 10 % a 80 %, senza condensa
Temperatura di stoccaggio	Da -20 °C a 45 °C (da -4 °F a 113 °F)
Umidità di stoccaggio	Da 5 % a 95 %, senza condensa
Supporto ruotabile(Sinistra / Destra)	-20° ~ 20°

Design e specifiche sono soggetti a modifiche senza preavviso.

Questo prodotto è un'apparecchiatura digitale di Classe B.
Per l'alimentazione elettrica e il consumo di corrente, consultare l'etichetta apposta sul prodotto.

Questa pagina è stata lasciata intenzionalmente vuota.

Contacte con SAMSUNG WORLDWIDE

Imagen principal	Imagen secundaria
Componente	TV, Ext.1, Ext.2, AV
HDMI 1, 2, 3	TV, Ext.1, Ext.2, AV
PC	TV, Ext.1, Ext.2, AV

Fuente

Glavna slika	Podslika
Component	TV, Ext.1, Ext.2, AV
HDMI 1, 2, 3	TV, Ext.1, Ext.2, AV
PC	TV, Ext.1, Ext.2, AV

Setup Plug & Play Language : English Time Light Effect : In Watching TV Auto Wall-Mount Melody : Off Entertainment : Off Energy Saving : Off PIP Move Enter Return

TV PIP PIP : On Source : TV Size : Position : Programme : P 1 Move Enter Return

Tools Anynet+ (HDMI-CEC) Picture Mode : Standard Sound Mode : Custom Sleep Timer : Off SRS TS XT : Off Energy Saving : Off PIP Move Enter Exit

PIP PIP : On ► Source : TV Programme : P 1 Size : □ Position : □ Move Adjust Return

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile in i paesi dell'Unione Europea e in quelli con sistema di raccolta differenziata)

Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.
