Produkttyp	LCD-Fernseher
Marke	Samsung
Modell	LE40A552P3R
Bildschirmgröße (Diagonale)	40 Zoll (101,6 cm)
Auflösung	1920 x 1080 Pixel (Full HD)
Bildwiederholfrequenz	60 Hz
Audioleistung	10 W x 2 (insgesamt 20 W)
Abmessungen (ohne Fuß)	997 x 92 x 628 mm
Abmessungen (mit Fuß)	997 x 300 x 686 mm
Gewicht (mit Ständer)	21 kg
Neigungswinkel des Ständers	-20° bis 20° (Drehung)
Anschlüsse	2x HDMI, 1x Komponenten, 1x PC VGA, 1x USB (Wiselink), 2x SCART (EXT1/EXT2), Audioausgang, Kopfhöreranschluss, Antenne
Hauptfunktionen	PIP (Bild im Bild), Anynet+ (HDMI-CEC), Wiselink (JPEG/MP3-Wiedergabe), Videotext, Energiesparmodus, Schlummertimer, Kindersicherung
Stromversorgung	AC 220-240 V, 50/60 Hz
Stromverbrauch	Ca. 200 W (Standby < 1 W)
Betriebstemperatur	10 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 80 % (ohne Kondensation)
Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Kensington-Schloss (optional). Nicht Regen oder Feuchtigkeit aussetzen.
Lieferumfang	Fernbedienung, AAA-Batterien x2, Netzkabel, Ständer mit Schrauben, Reinigungstuch, Bedienungsanleitung, Garantiekarte

Häufig gestellte Fragen - LE40A552P3R SAMSUNG

Wie schließe ich einen PC an den Fernseher an?

Verwenden Sie ein VGA-Kabel, um den PC-Ausgang mit dem PC IN-Eingang des Fernsehers zu verbinden. Schließen Sie außerdem das PC-Audiokabel an die entsprechende AUDIO-Buchse (3,5 mm Klinke) an. Wählen Sie dann die Quelle PC über die SOURCE-Taste der Fernbedienung.

Was tun, wenn das Bild unscharf oder verschneit ist?

Überprüfen Sie die Ausrichtung und die Anschlüsse Ihrer Antenne. Eine Zimmerantenne kann Störungen verursachen. Stellen Sie sicher, dass das Antennenkabel korrekt an der ANT IN-Buchse angeschlossen ist. Sie können auch einen Automatischen Sendersuchlauf im Kanalmenü durchführen.

Wie verwende ich die PIP-Funktion (Bild im Bild)?

Drücken Sie die MENU-Taste, gehen Sie zu Konfiguration und dann zu PIP. Schalten Sie PIP auf Ein. Sie können Quelle, Größe und Position des zweiten Fensters wählen. Der Hauptbildschirm muss eine kompatible Quelle sein (z.B. HDMI, Komponenten).

Warum gibt es keinen Ton?

Überprüfen Sie, ob die Stummschaltung aktiviert ist (Taste MUTE) und ob der TV-Lautsprecher-Modus im Tonmenü auf Ein steht. Wenn Sie einen Kopfhörer verwenden, sind die internen Lautsprecher deaktiviert. Stellen Sie auch sicher, dass die richtige Audioquelle ausgewählt ist.

Wie stelle ich die Uhr und den Schlummertimer ein?

Gehen Sie zu Konfiguration > Uhr. Für die Uhrzeit wählen Sie Uhreinstellung und stellen sie mit den Pfeiltasten ein. Für den Schlummertimer wählen Sie Timer und stellen eine Dauer von 30 bis 180 Minuten ein. Der Fernseher schaltet sich automatisch aus.

Wie kann ich Fotos oder Musik über USB abspielen?

Schließen Sie einen USB-Stick (Format FAT16/32) an den WISELINK-Anschluss (seitlich am Fernseher) an. Drücken Sie die W.LINK-Taste auf der Fernbedienung. Wählen Sie das Gerät aus, dann Foto (JPEG) oder Musik (MP3). Navigieren Sie mit den Pfeiltasten und drücken Sie ENTER, um eine Datei zu öffnen.

Wie kann ich bestimmte Sender für Kinder sperren?

Wählen Sie im Kanalmenü Senderverwaltung. Schalten Sie Kindersicherung auf Ein. Wählen Sie dann in der Senderliste einen Sender aus und drücken Sie ENTER, um ihn zu sperren (ein Schloss erscheint). Gesperrte Sender werden ausgeblendet.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die Batterien richtig eingelegt sind (Pole + und -) und ob sie nicht leer sind. Reinigen Sie das Infrarot-Fenster der Fernbedienung. Stellen Sie sicher, dass sich kein Hindernis zwischen der Fernbedienung und dem Sensor des Fernsehers (unten rechts) befindet.

Wie setze ich alle Bildeinstellungen zurück?

Drücken Sie MENU, gehen Sie zu Bild, scrollen Sie nach unten zu Zurücksetzen am Ende des Menüs. Wählen Sie OK, um die Werkseinstellungen wiederherzustellen. Achtung: Alle benutzerdefinierten Einstellungen (Kontrast, Helligkeit usw.) werden gelöscht.

Kann ich eine Wandhalterung für diesen Fernseher verwenden?

Ja, der Fernseher ist kompatibel mit einer Wandhalterung (nicht im Lieferumfang). Entfernen Sie den Fuß und befestigen Sie die Wandhalterung gemäß VESA-Norm. Verwenden Sie den SERVICE-Anschluss auf der Rückseite, falls Ihre Wandhalterung motorisiert ist (optional). Lesen Sie die Anleitung der Halterung für die Installation.

BEDIENUNGSANLEITUNG LE40A552P3R SAMSUNG

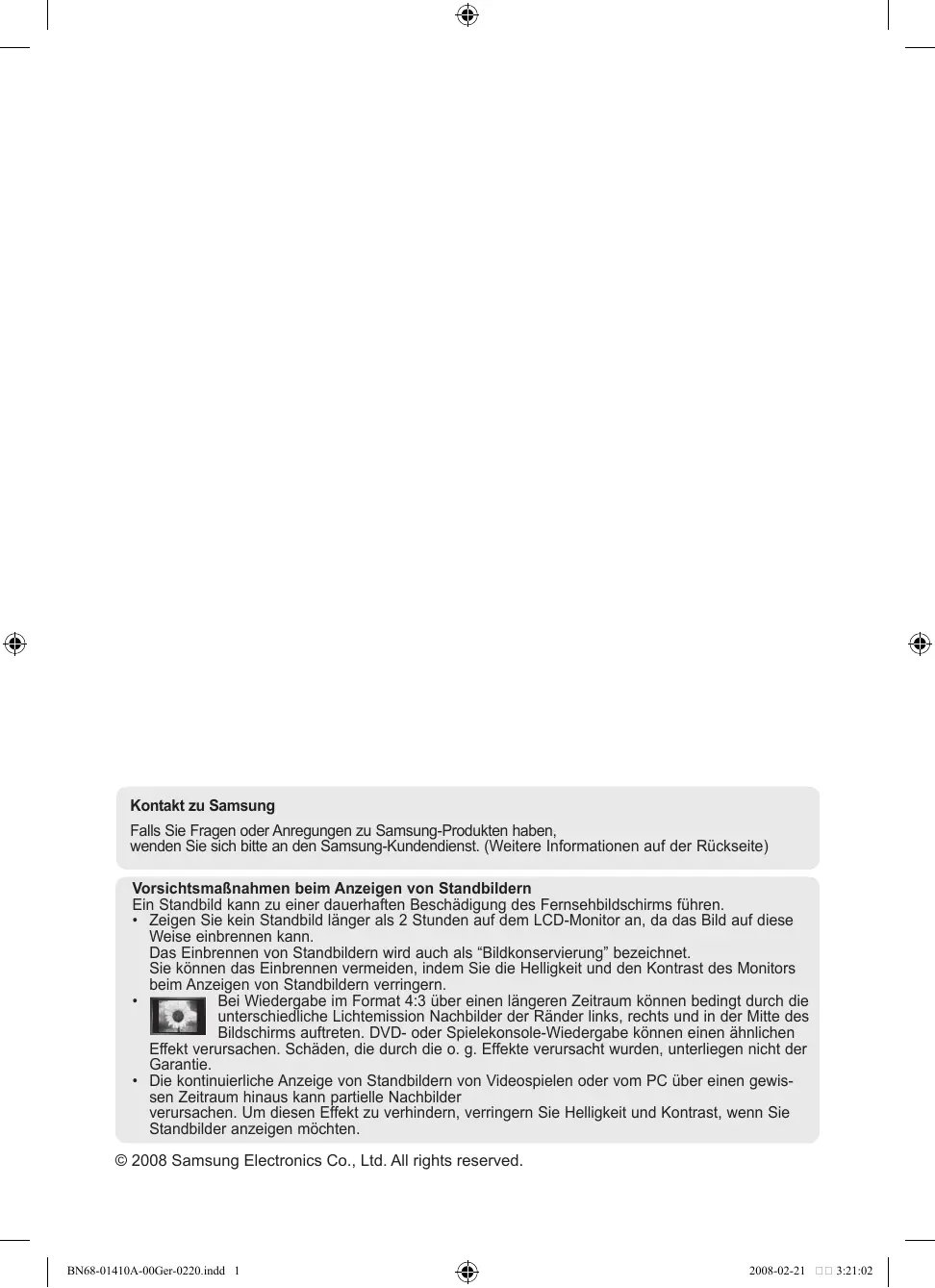

Contact SAMSUNG WORLDWIDE

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den Samsung-Kundendienst. (Weitere Informationen auf der Rückseite)

Vorsichtsmaßnahmen beim Anzeigen von Standbildern

Ein Standbild kann zu einer dauerhaften Beschädigung des Fernsehbildschirms führen.

- Zeigen Sie kein Standbild länger als 2 Stunden auf dem LCD-Monitor an, da das Bild auf diese Weise einbrennen kann.

Das Einbrennen von Standbildern wird auch als "Bildkonservierung" bezeichnet.

Sie können das Einbrennen vermeiden, indem Sie die Helligkeit und den Kontrast des Monitors beim Anzeigen von Standbildern verringern.

- Bei Wiedergabe im Format 4:3 über einen längeren Zeitraum können bedingt durch die unterschiedliche Lichtemission Nachbilder der Ränder links, rechts und in der Mitte des Bildschirms auftreten. DVD- oder Spielekonsole-Wiedergabe können einen ähnlichen

Effekt verursachen. Schäden, die durch die o. g. Effekte verursacht wurden, unterliegen nicht der Garantie.

• Die kontinuierliche Anzeige von Standbildern von Videospielen oder vom PC über einen gewissen Zeitraum hinaus kann partielle Nachbilder

verursachen. Um diesen Effekt zu verhindern, verringern Sie Helligkeit und Kontrast, wenn Sie Standbilder anzeigen möchten.

Inhalt

ANSCHLIESSEN UND VORBEREITEN DES FERNSEHGERÄTS

◆ Lieferumfang 2
◆ Anbringen des Standfußes...... 2
◆ Anbringen der Wandhalterung ...... 2
◆ Bedienfeld ...... 3
◆ Anschlussfeld 4
◆ Fernbedienung 6
◆ Batterien in die Fernbedienung einsetzen...... 7
◆ Ein-und Ausschalten 7
◆ Fernsehgerät in den Standby-Modus schalten .. 7

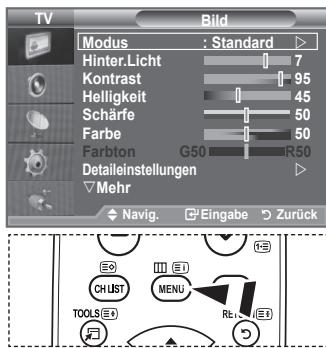

◆ Menüs anzeigen....8

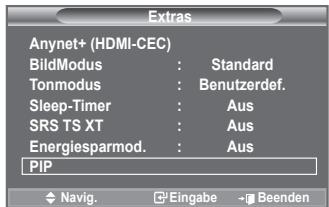

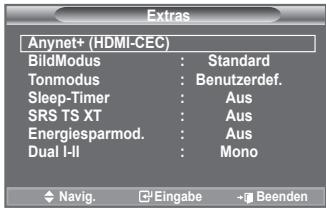

◆ Verwenden der Taste TOOLS 8

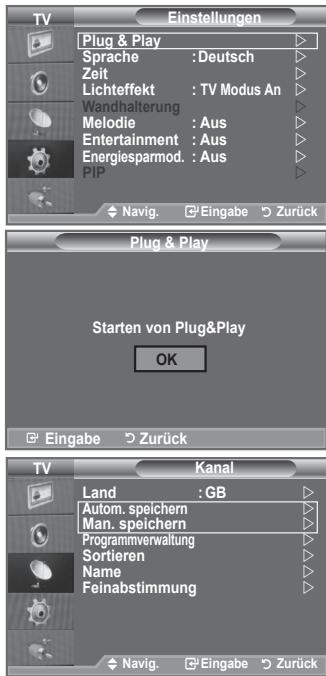

◆ Plug & Play....9

EINSTELLEN DER KANÄLE

◆ Sender automatisch speichern.... 10

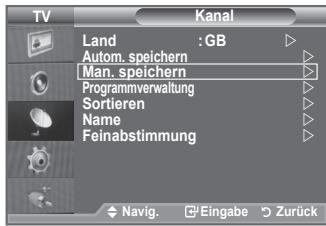

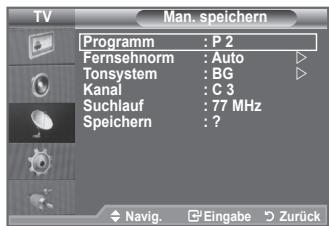

◆Manuelles Speichern von Kanälen....11

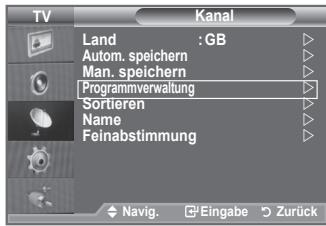

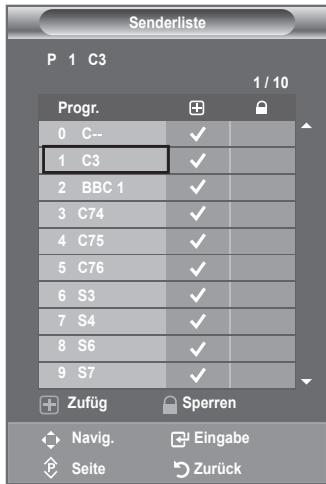

◆ Sender hinzufügen/sperren 12
◆ Gespeicherte Sender sortieren .... 13

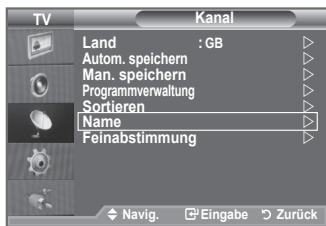

◆ Sendernamen zuweisen.... 13

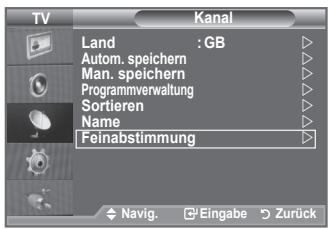

◆ Senderfeinabstimmung durchführen ...... 14

EINSTELLEN DES BILDES

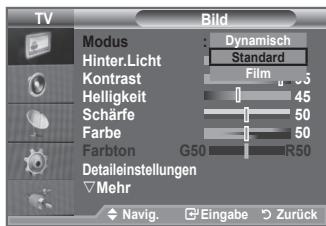

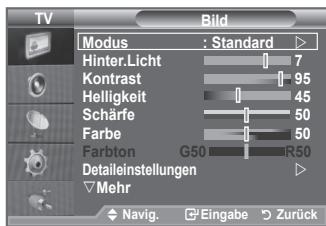

◆ Bildstandard ändern 15

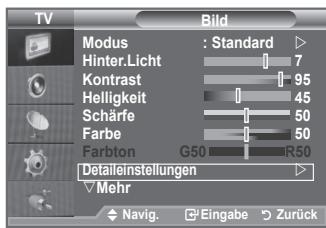

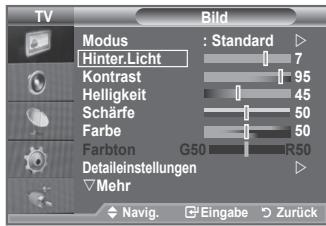

◆ Bild einstellen 16

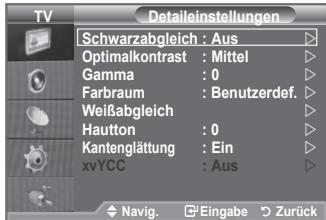

◆ Konfigurieren detaillierter Bildeinstellungen ..... 16

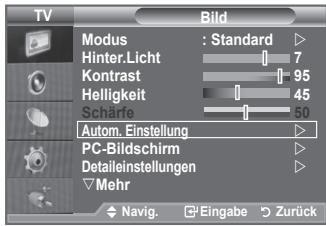

Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte ..... 17

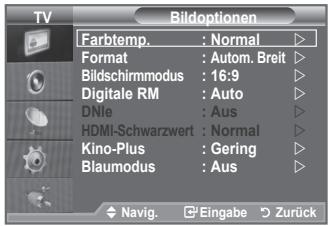

◆ Konfigurieren der Bildoptionen.... 18

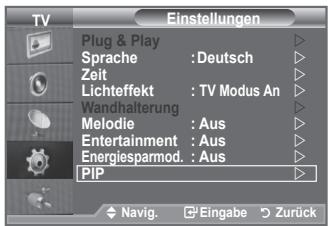

◆ Bild-in-Bild-Funktion (PIP) verwenden ...... 20

EINSTELLEN DES TONS

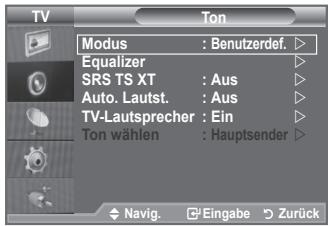

◆ Audiofunktionen 21
◆ Tonmodus wählen 22
◆ Kopfhörer anschließen (gesondert lieferbar).... 22

EINSTELLEN DER ZEIT

◆ Aktuelle Uhrzeit einstellen und anzeigen ..... 23

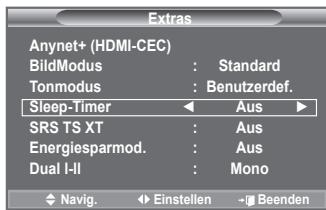

◆ Sleep-Timer einstellen.... 23

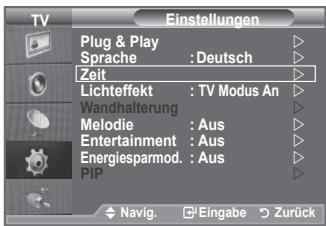

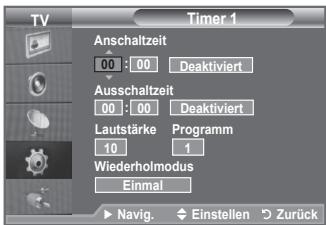

◆ Fernsehgerät automatisch ein- und ausschalten 24

FUNKTIONSBESCHREIBUNG

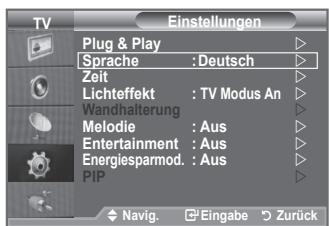

◆ Sprache auswählen.... 24
◆ Einstellen des Lichteffekts (modellabhängig) .. 25

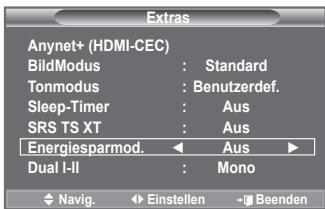

◆ Melodie / Entertainment / Energiesparmod. .... 25
◆ Signalquelle auswählen 27

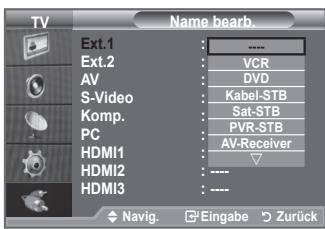

◆ Signalquellennamen bearbeiten.... 27

◆ PC-Software installieren (unter Windows XP).. 28
◆ Anzeigemodi 28
◆ Fernsehgerät mithilfe des PCs einstellen...... 29

WISELINK

◆ Verwenden der WISELINK-Funktion...... 30
◆ Verwenden des WISELINK-Menüs .... 31

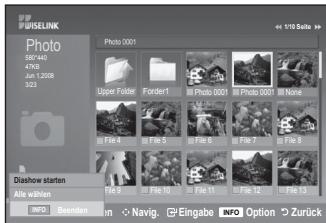

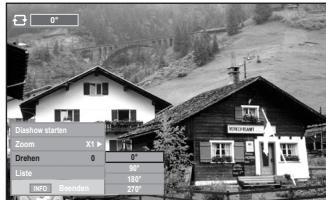

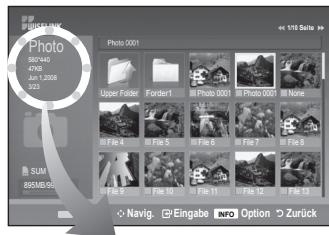

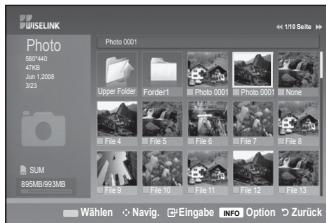

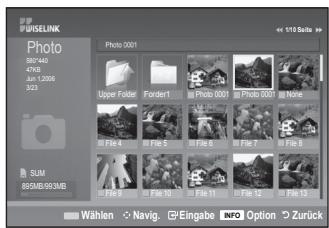

◆ Verwenden der FOTO (JPEG)-Liste...... 32

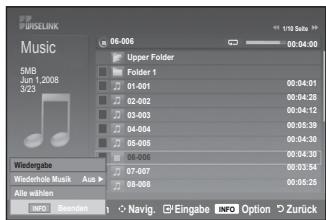

◆ MP3-Liste verwenden .... 35

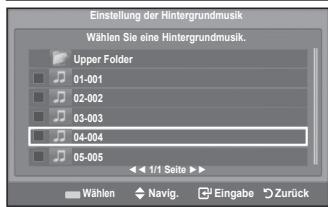

◆ Benutzen des Setup-Menüs 36

INFORMATIONEN ZU ANYNET+

◆ Was ist Anynet⁺? 37

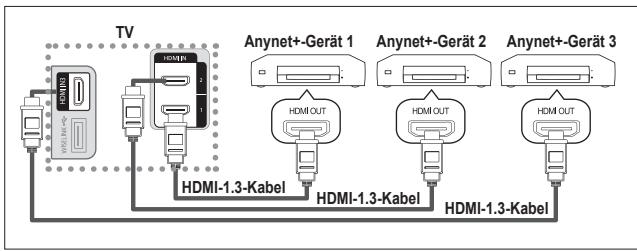

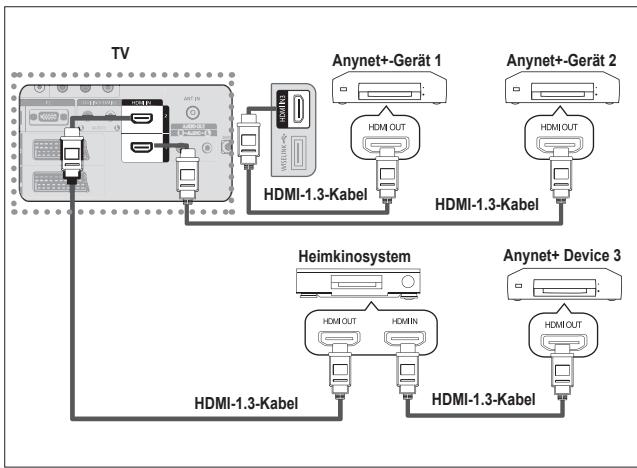

◆ Anschließen von Anynet+-Geräten 37
◆ Einrichten von Anynet+ 38
◆ Suchen von Anynet+-Geräten und Umschalten zwischen diesen Geräten...... 39
◆ Aufnehmen 41
◆ Tonwiedergabe mit einem Receiver 41
◆ Prüfen Sie Folgendes, bevor Sie sich an den Service wenden.... 42

EMPFEHLUNGEN FÜR DEN BETRIEB

◆ Videotext-Funktion 43

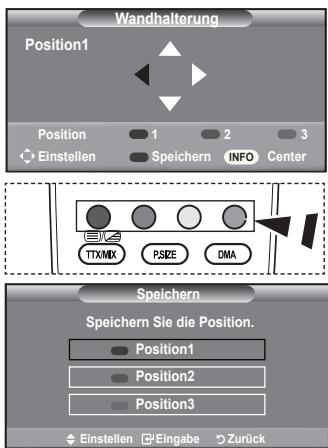

◆ Automatische Wandhalterung (gesondert lieferbar)...... 45
◆Kensington-Schloss als Diebstahlsicherung (modellabhängig) 46
◆ Fehlerbehebung: Vor der Kontaktaufnahme mit dem Kundendienst 47
◆ Spezifikationen 48

Symbole

Tastendruck

Hinweis

Zielwahltaste

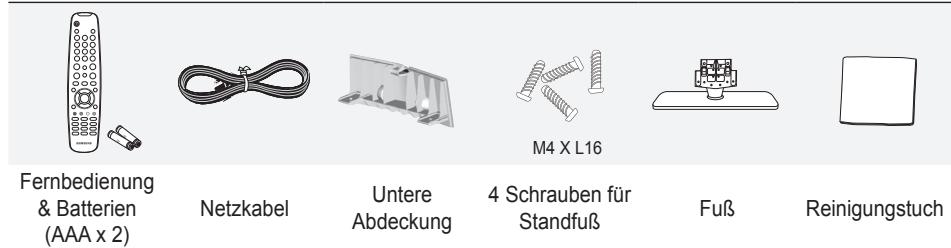

Lieferumfang

Überprüfen Sie die Verpackung Ihres LCD-Fernsehgeräts auf Vollständigkeit.

Falls Komponenten fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung.

Fernbedienung & Batterien (AAA x 2) Netzkabel Untere Abdeckung M4 X L16 4 Schrauben für Standfuß Fuß Reinigungstuch

- Bedienungsanleitung

- Garantiekarte

• Handbuch mit Sicherheitshinweisen

- Registrierkarten

Garantiekarte/Handbuch mit Sicherheitshinweisen/Registrierkarten (nicht überall verfügbar)
Der Fuß und seine Schraube gehören modellabhängig möglicherweise nicht zum Lieferumfang.

Anbringen des Standfußes

1. Schließen Sie Ihren LCD-Fernseher und den Standfuß an.

Der LCD-Fernseher sollte von mindestens zwei Personen getragen werden.
Verwechseln Sie beim Zusammenbauen nicht die Vorder- und Rückseiten des Standfußes.

1. Ziehen Sie zuerst die zwei Schrauben an Position ① und dann die zwei Schrauben an Position ② fest.

Stellen Sie das Gerät aufrecht hin und ziehen Sie die Schrauben fest. Wenn Sie die Schrauben festziehen, während der LCD-Fernseher liegt, kann es passieren, dass er seitlich geneigt ist.
Der Fuß ist bei Modellen mit einer Bildschirmdiagonalen von 93 cm und mehr bereits installiert.

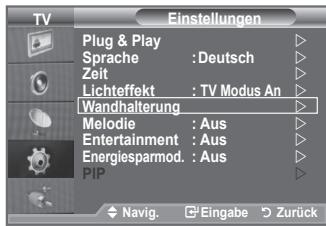

Anbringen der Wandhalterung

Mit der separat erhältlichen Wandhalterung können Sie das Fernsehgerät an einer Wand befestigen.

Detaillierte Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen, die im Lieferumfang der Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandmontagehalterung von einem Techniker helfen.

Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird.

Installieren Sie die Wandhalterung nicht bei angeschaltetem Fernsehgerät. Sie könnten dabei einen Stromschlag erhalten und sich verletzen.

Entfernen Sie den Fuß, und decken Sie die Aussparung an der Unterseite des Fernsehgeräts mit einer Abdeckung ab und befestigen Sie diese mit zwei Schrauben.

SOURCE ① MENU + - CIR . - ⑥ ⑧ SAMSUNG ⑦ ⑧

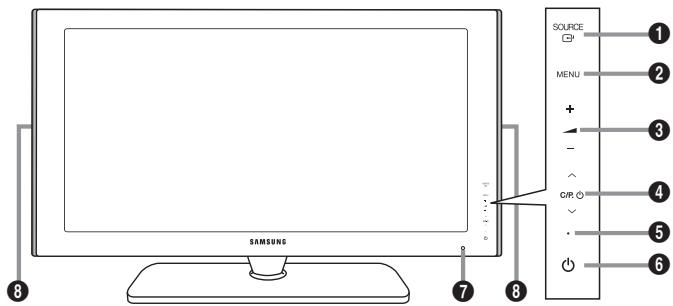

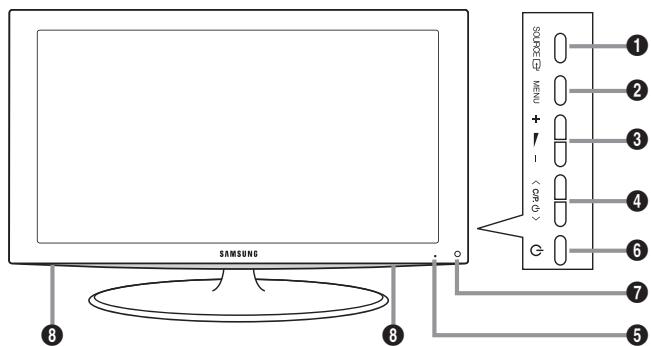

Tasten auf der Vorderseite
Berühren Sie die verschiedenen Tasten, um die gewünschten Funktionen zu nutzen.

SAMSUNG E2340S + - ( G - 64) G ① ② ③ ④ ⑥ ⑦ ⑧

Tasten an der Seitenverkleidung

Die Produktfarbe und -form kann je nach Modell unterschiedlich sein.

① SOURCE

Schaltet zwischen allen verfügbaren Signalquellen um (TV, Ext.1, Ext.2, AV, S-Video, Komp., PC, HDMI1, HDMI2, HDMI3). Im Bildschirmmenü können Sie diese Schaltfläche wie die ENTER auf der Fernbedienung verwenden.

② MENU

Drücken Sie diese Taste, um ein Bildschirmmenü zu den Funktionen des Fernsehgeräts einzublenden.

③ - ▲ +

Drücken Sie diese Tasten, um die Lautstärke zu erhöhen oder zu verringern. Im Bildschirmmenü können Sie die Schaltflächer - ▲ + wie die Tasten ◀ und ▶ auf der Fernbedienung verwenden.

4 ∨ C/P. ⊙ ∧

Sender wechseln. Im Bildschirmmenü können Sie die Schaltflächen ∨ C/P. ∅ ∧ wie die Tasten ▼ und ▲ auf der Fernbedienung verwenden. (Ohne Fernsteuerung können Sie das Fernsehgerät mit den Kanaltasten einschalten.)

⑤ Stromversorgungsanzeige

Blinkt und schaltet sich aus bei eingeschalteter Stromversorgung leuchtet auf im Standbymodus.

6 ⏻ (Netztaste)

Drücken Sie diese Taste, um das Fernsehgerät ein- und auszuschalten.

⑦ Fernbedienungssensor

Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerät.

8 Lautsprecher

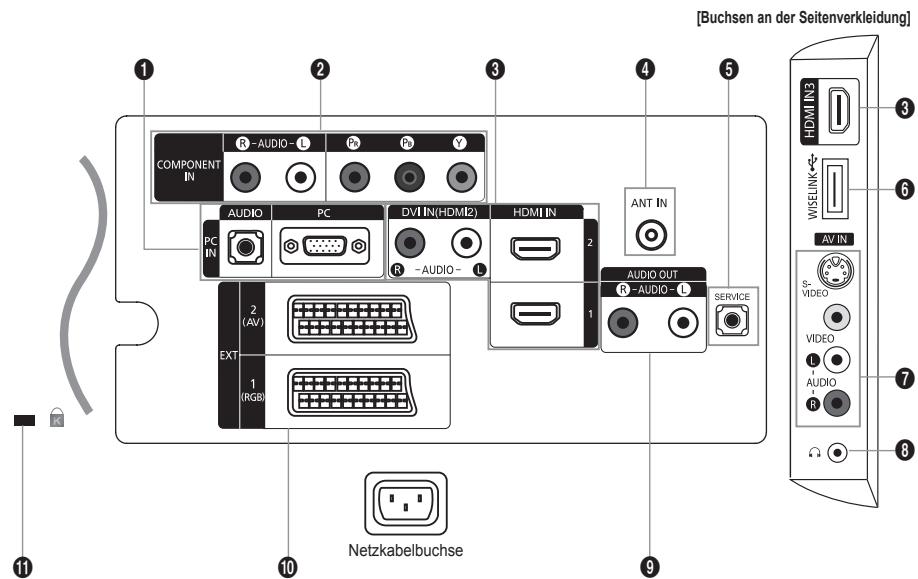

[Buchsen an der Seitenverkleidung] COMPONENT IN R - AUDIO - L PC R Y AUDIO PC DVI IN(HDMI2) HDMI IN PC IN R -AUDIO - L ANT IN 2 (AV) EXT 1 (RGB) AUDIO OUT R -AUDIO - SERVICE NETZKABELBUCHSE HDMI IN3 WISLINK AV IN S-VIDEO VIDEO L AUDIO R 8

Die Produktfarbe und -form kann je nach Modell unterschiedlich sein.

Wenn Sie ein externes Gerät an das Fernsehgerät anschließen möchten, muss das Gerät unbedingt ausgeschaltet sein.
Achten Sie beim Anschließen eines externen Geräts auf die Farbcodierung: Stecker und Buchse müssen die gleiche Farbe aufweisen.

① PC IN[PC] / [AUDIO]

- Zum Anschließen an den Video- und Audioausgang eines Computers.

② COMPONENT IN

• Verbinden Sie die Komponentenanschlüsse ("P R ", "P B ", "Y") auf der Rückseite des Fernsehgeräts über Komponenten-Videokabel (optional) mit den entsprechenden Komponenten-Videoausgängen des DVD-Geräts.
• Wenn Sie sowohl die Set-Top-Box als auch ein DVD-Gerät anschließen möchten, verbinden Sie die Set-Top-Box mit dem DVD-Gerät, und verbinden Sie das DVD-Gerät mit dem Component-Anschluss ("P R ", "P B ", "Y") des Fernsehgeräts.
• Die P_R- , P_B- und Y-Anschlüsse von Component-Geräten (DVD) sind manchmal mit Y, B-Y und R-Y bzw. Y, Cb und Cr beschriftet.
• Verbinden Sie den Audioausgang "R – AUDIO – L" auf der Rückseite des Fernsehgeräts über Cinch-Audiokabel (optional) mit dem entsprechenden Audioausgang des DVD-Geräts.

③ HDMI IN 1, HDMI IN 2, HDMI IN 3

• Unterstützt Verbindungen zwischen AV-Geräten (Set-Top-Boxen, DVD-Playern), die für HDMI-Schnittstellen geeignet sind.
• Beim Anschluss von Geräten über eine HDMI-Schnittstelle ist keine zusätzliche Audioverbindung erforderlich.
• Eine Verbindung über HDMI/DVI-Kabel kann nur über HDMI IN2 erfolgen.

Was ist HDMI?

• HDMI, die hochauflösende Multimediaschnittstelle, ermöglicht die Übertragung von hochauflösenden digitalen Videodaten und mehreren Kanälen mit Digitalaudio.
• Mit dem entsprechenden Kabel ermöglicht der HDMI/DVI-Anschluss DVI-Verbindungen zu einem erweiterten Gerät (nicht mitgeliefert). Der Unterschied zwischen HDMI und DVI besteht darin, dass ein Gerät mit HDMI kleiner ist, mit dem Kopierschutz HDCP (Hoch Bandwidth Digital Copy Protection/ digitaler Kopierschutz) ausgestattet ist und digitalen Mehrkanalto unterstützt.

Bei dem Fernsehgerät erfolgt u. U. keine Tonausgabe und das Fernsehbild weist evtl. anormale Farben auf, wenn DVD-Player/Kabelboxen/Satellitenempfänger angeschlossen werden, die ältere HDMI-Versionen als 1.3 unterstützen. Beim Anschluss eines älteren HDMI-Kabels und fehlender Tonausgabe schließen Sie das HDMI-Kabel an den Eingang HDMI IN 2 und die Audiokabel an die Eingänge DVI IN (HDMI2) [R-AUDIO-L] auf der Rückseite des Fernsehgeräts an. Wenn dies eintritt, wenden Sie sich an die Firma, von der Sie den DVD-Player bzw. den Kabel- oder Satellitenreceiver bezogen haben, und lassen Sie sich die HDMI-Version bestätigen. Anschließend fordern Sie ein Firmwareupdate an. HDMI-Kabel für andere Versionen als 1.3 können störendes Flackern des Bildschirms verursachen oder zum völligen Ausfall des Fernsehgeräts führen.

DVI IN(HDMI2) [R-AUDIO-L]

- DVI-Audioausgänge für externe Geräte.

Unterstützte Modi für HDMI/DVI und Komp

	480i	480p	576i	576p	720p	1080i	1080p
HDMI/DVI 50 Hz	X	X	X	O	O	O	O
HDMI/DVI 60 Hz	X	O	X	X	O	O	O
Komp.	O	O	O	O	O	O	O

4 ANT IN

Damit die Fernsehkanäle korrekt empfangen werden, muss das Fernsehgerät an eine der folgenden Signalquellen angeschlossen sein:

- Außenantenne / Kabelfernsehanschluss / Satellitenempfänger

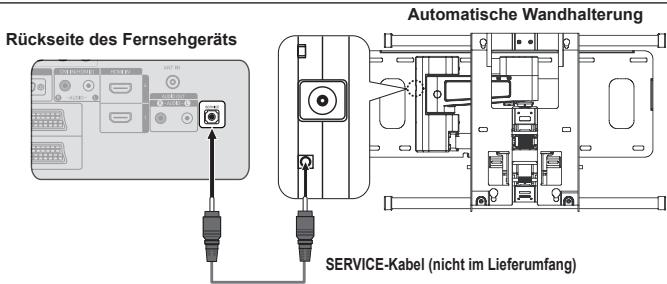

5 SERVICE

- Schließen Sie diesen Stecker an die optionale Wandhalterung an. Hiermit können Sie den Betrachtungswinkel des Fernsehgeräts mit der Fernbedienung einstellen.

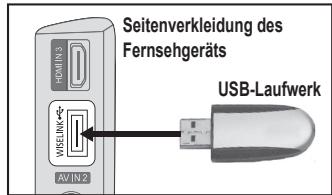

⑥ WISELINK

- Schließen Sie ein USB-Massenspeichergerät an, um Fotodateien (JPEG) anzuzeigen und Audiodateien (MP3) abzuspielen.

⑦ S-VIDEO oder VIDEO / R-AUDIO-L

• Schließen Sie ein Cinch- oder ein S-VIDEO-Kabel an ein geeignetes Audio/Video-Gerät an (z. B. Videorecorder, DVD-Player oder Camcorder).
• Verbinden Sie das eine Ende der Cinch-Audiokabel mit dem Anschluss "R - AUDIO - L" Ihres Geräts und das andere Ende mit den entsprechenden Audioausgängen des Audio/Video-Geräts.

8 Kopfhörerbuchse

- Kopfhörer können an den Kopfhörer-Ausgang des Geräts angeschlossen werden. Wenn Kopfhörer angeschlossen sind, ist die Tonwiedergabe über die eingebauten Lautsprecher abgeschaltet.

- Verbinden Sie die einen Enden der RCA-Audiokabel mit dem Anschluss AUDIO OUT [R-AUDIO-L] auf der Rückseite des Geräts und die anderen Enden mit den entsprechenden Audioeingängen des DVD-Heimkinosystems.

10 EXT 1, EXT 2

Anschluss	Eingang			Ausgang
	Video	Audio (L/R)	RGB	Video + Audio (L/R)
EXT 1	O	O	O	Nur TV- oder -Ausgang verfügbar.
EXT 2	O	O		Ausgang frei wählbar.

- Ein- und Ausgänge für externe Geräte wie z. B. Videorecorder, DVD-Player, Spielekonsolen oder Video-Disc-Player.

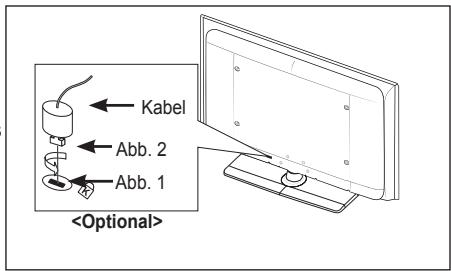

⑪ Kensington-Schloss (modellabhängig)

• Das Kensington-Schloss (optional) dient zur Sicherung des Fernsehgeräts bei Verwendung an einem öffentlichen Ort.
• Wenn Sie ein Schloss verwenden möchten, wenden Sie sich an den Händler, bei dem Sie das Fernsehgerät erworben haben.
• Die Position des Kensington-Schlosses ist modellabhängig.

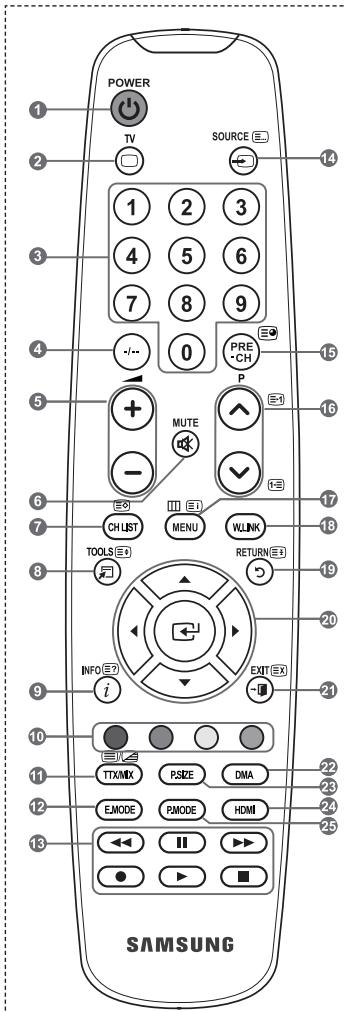

1 Standby-Taste des Fernsehgeräts.
② TV-Modus direkt aufrufen.
③ Zifferntasten für direkte Programmplatzeingabe.
4 Taste zum Auswählen von ein-/zweistelligen Programmplätzen.
⑤ +: Lautstärke erhöhen. -: Lautstärke verringern.
6 Hiermit schalten Sie den Ton vorübergehend aus.
⑦ Anzeige der Senderliste auf dem Bildschirm.
8 Hiermit können Sie häufig verwendete Funktionen mithilfe von Symbolen schnell ausführen.
⑨ Anzeigen von Informationen zur aktuellen Sendung.
10 Farbtasten: Verwenden Sie diese Tasten bei der Arbeit mit der Senderliste und in WISELINK usw.
12 Drücken Sie diese Taste, um den optionalen Anzeige- und Audiomodus für Sport, Kinofilme und Spiele auszuwählen.
13 Verwenden Sie diese Tasten bei der Arbeit mit DMA, WISELINK und Anynet+. (●: Mit dieser Fernbedienung können Sie die Aufnahmen von Samsung-Rekordern mit der Anynet+-Funktion fernsteuern.)
14 Verfügbare Signalquelle auswählen.
15 Vorheriger Kanal.
16 P ^∧ : Nächster Kanal. P ^∨ : Vorheriger Kanal.
17 Bildschirmmenü anzeigen.
18 Mit dieser Funktion können Sie Foto- und Musikdateien von einem externen Gerät anzeigen bzw. wiedergeben.
19 Zurück zum vorherigen Menü.

20 Dient zum Steuern des Cursors im Menü.
② Bildschirmmenü ausblenden
22 Verwenden Sie dies, wenn Sie ein DMA-Gerät von Samsung (DMA = Digitaler Medienadapter) über eine HDMI-Schnittstelle anschließen und in den DMA-Modus wechseln. (Die DMA-Taste ist optional.) Weitere Informationen zu den Betriebsabläufen finden Sie im Benutzerhandbuch des DMA-Geräts. Diese Schaltfläche ist verfügbar, wenn "Anynet (HDMI-CEC)" auf "Ein" (siehe Seite 38) geschaltet ist.
23 Auswahl der Bildgröße.
24 HDMI-Modus direkt aufrufen
25 Audioeffektauswahl

Videotextfunktionen

② Videotextanzeige beenden.

⑦ Videotextseite speichern.

⑧ Videotextgröße auswählen.

⑨ Verborgenen Inhalt einblenden.

10 Fastext-Thema auswählen.

11 Alternativ wählen Sie "Videotext", "Double" oder "Mix".

14 Videotextmodus auswählen.(LIST/FLOF)

15 Untergeordnete Videotextseite

16 P ^∧ : Nächste Vieotextseite. P ^∨ : Vorherige Videotextseite

17 Videotextindex

19 Videotextseite weiter anzeigen (nicht umblättern).

21 Videotext abbrechen.

POWER TV SOURCE 1 2 3 1 2 3 4 5 6 7 8 9 -/- 0 PRE CH P MUTE - CH LIST MENU WLINK TOOLS RETURN INFO i EXIT EX TTX/MIX PSIZE DMA EMODE PMODE HDMI ←→ II → ● → ■ SAMSUNG

Batterien in die Fernbedienung einsetzen

1. Heben Sie die Abdeckung auf der Rückseite der Fernbedienung an, wie in der Abbildung dargestellt.

2. Legen Sie zwei AAA-Batterien ein.

Achten Sie darauf, dass die Pole der Batterien “+” und “−” wie im Batteriefach angezeigt ausgerichtet sind.

1. Schieben Sie die Abdeckung wieder auf die Fernbedienung.

Wenn die Fernbedienung für einen längeren Zeitraum nicht verwendet wird, nehmen Sie die Batterien heraus, und lagern Sie sie an einem kühlen, trockenen Ort.

Sollte die Fernbedienung nicht funktionieren, überprüfen Sie Folgendes:

1. Ist das Fernsehgerät eingeschaltet?

2. Wurden Plus- und Minuspol der Batterien vertauscht?

3. Sind die Batterien leer?

4. Liegt ein Stromausfall vor oder ist das Netzkabel des Fernsehgeräts nicht eingesteckt?

5. Befindet sich eine Leuchtstoffröhre oder ein Neonschild in der Nähe?

Batterien und Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie verpflichtet, alte Batterien und Akkus zur umweltschonenden Entsorgung zurückzugeben. Sie können alte Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden.

Das Netzkabel wird auf der Rückseite des Fernsehgeräts angeschlossen.

1. Schließen Sie das Netzkabel an eine geeignete Netzsteckdose an.

Am Gerät leuchtet die Standby-Anzeige auf.

1. Drücken Sie auf der Fernbedienung die Taste ⏻.

Zum Einschalten des Fernsehgeräts können Sie auch die Taste POWER ⏻ oder die Taste TV auf der Fernbedienung drücken.
Der Sender, den Sie zuletzt gesehen haben, wird automatisch wieder aufgerufen.

1. Drücken Sie auf der Fernbedienung die Zifferntasten (0 \~ 9) oder eine der Programmwahltasten (∧/∨), oder drücken Sie die Taste ∨ c/P. ⊕ ∧ am Gerät.

Wenn Sie das Gerät zum ersten Mal einschalten, können Sie die Sprache auswählen, in der die Menüs angezeigt werden.

1. Zum Ausschalten des Fernsehgeräts drücken Sie erneut die Taste POWER ⏻.

Fernsehgerät in den Standby-Modus schalten

Zur Verringerung des Stromverbrauchs kann das Gerät in den Standby-Modus geschaltet werden. Der Standby-Modus ist nützlich, wenn Sie das Gerät vorübergehend ausschalten möchten (z. B. während einer Mahlzeit).

1. Drücken Sie die Taste POWER ⏻ auf der Fernbedienung.

Der Bildschirm wird ausgeschaltet, und auf der Vorderseite des Fernsehgeräts leuchtet die rote Standby-Anzeige auf.

1. Drücken Sie einfach erneut die Taste POWER ⏻, eine Zifferntaste (0-9) oder eine TV- oder Programmplatz-Wahltaste (♡/♡), um das Gerät wieder einzuschalten.

Der Standby-Modus ist nicht für längere Phasen der Abwesenheit gedacht (z. B. wenn Sie verreist sind). Ziehen Sie dann sicherheitshalber den Netzstecker und das Antennenkabel.

Menüs anzeigen

1. Drücken Sie die Taste MENU bei angeschaltetem Gerät. Das Hauptmenü wird auf dem Bildschirm angezeigt. Links im Menü sind Symbole zu sehen für: Bild, Ton, Kanal, Einstellungen, Eingang.

2. Wählen Sie mit den Tasten ▲ oder ▼ eines der Symbole aus. Drücken Sie die Taste ENTER, um in das Untermenü des Symbols zu wechseln.

3. Zum Beenden drücken Sie die Taste EXIT. Das Bildschirmmenü wird nach etwa einer Minute vom Bildschirm gelöscht.

TV Modus : Standard Hinter.Licht 7 Kontrast 95 Helligkeit 45 Scharfe 50 Farbe 50 Farbton G50 R50 Detaileinstellungen Mehr Navig. Eingabe Zurück CH LIST MENU TOOLS E1 Rb

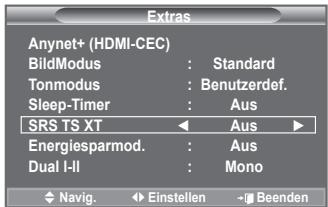

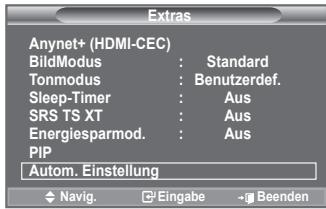

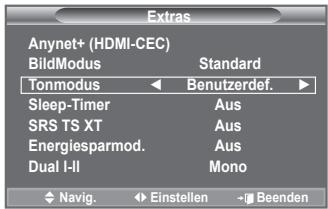

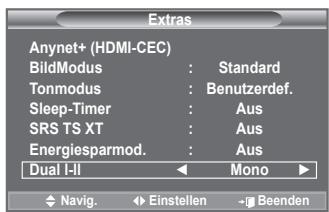

Verwenden der Taste TOOLS

Sie können die Taste TOOLS verwenden, um häufig verwendete Funktionen schnell und einfach auszuwählen. Der Inhalt des Menüs "Extras" hängt davon ab, welche externe Signalquelle Sie für die Anzeige verwenden.

1. Drücken Sie die Taste TOOLS. Das Menü "Extras" wird geöffnet.
2. Wählen Sie die Menüoptionen mit den Tasten ▲ oder ▼.
3. Drücken Sie die Tasten ▲/▼/◄/►/ENTER, um die markierten Elemente anzuzeigen, zu ändern oder zu verwenden. Ausführliche Beschreibungen der einzelnen Funktionen finden Sie auf der jeweiligen Seite.

◆ Anynet+ (HDMI-CEC), siehe Seite 38
♦ BildModus, siehe Seite 15
♦ Tonmodus, siehe Seite 21
◆ Sleep-Timer, siehe Seite 23
◆ SRS TS XT, siehe Seite 21
♦ Energiesparmod., siehe Seite 26
♦ Dual I-II, siehe Seite 22
♦ PIP, siehe Seite 20
♦ Autom. Einstellung, siehe Seite 29

Extras Anynet+ (HDMI-CEC) BildModus : Standard Tonmodus : Benutzerdef. Sleep-Timer : Aus SRS TS XT : Aus Energiesparmod. : Aus Dual I-II : Mono Navig. Eingabe Beenden

CH LIST MENU WLINK TOOLS RETURN

Plug & Play

Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch einige Grundeinstellungen vorgenommen. Die folgenden Einstellungen sind verfügbar.

Der Bildschirmschoner wird aktiviert, wenn im "Plug&Play"-Betrieb länger als 1 Minute keine Eingabe mit der Fernbedienung erfolgt.
Der Bildschirmschoner wird aktiviert, wenn länger als 15 Minuten kein Betriebssignal anliegt.

1. Drücken Sie die Taste POWER ☐ auf der Fernbedienung. Die Meldung "Start Plug & Play" wird angezeigt. Die Schaltfläche "OK" ist ausgewählt.

2. Wählen Sie die entsprechende Sprache aus. Drücken Sie hierzu die Taste ▲ oder ▼. Drücken Sie zum Bestätigen der Auswahl die Taste ENTER ^G .

3. Drücken Sie die Taste ◀ oder ▶, um "Shop-Demo" oder "Privatgebrauch" auszuwählen, und drücken Sie dann die Taste ENTER.

Wir empfehlen Ihnen, das Fernsehgerät im Modus "Privatgebrauch" zu verwenden, um das optimale Bild für den Privatgebrauch zu erzielen.
Der Modus "Shop-Demo" ist nur geeignet, wenn das Gerät in einem Verkaufsbereich verwendet wird.
Wenn das Gerät versehentlich auf den Modus "Shop-Demo" eingestellt ist, und Sie möchten wieder zurück zu "Privatgebrauch" (Standard) wechseln: Drücken Sie die Lautstärketaste am Fernsehgerät. Wenn das Menü "Lautstärke" angezeigt wird, halten Sie die Taste MENU am Fernsehgerät 5 Sekunden lang gedrückt.

1. Die Meldung "Antenneneingang prüfen" wird angezeigt, wenn "OK" ausgewählt ist. Drücken Sie die Taste ENTER.
   Überprüfen Sie, ob das Antennenkabel richtig angeschlossen ist.
2. Wählen Sie die entsprechende Sprache aus. Drücken Sie hierzu die Taste ▲ oder ▼. Drücken Sie zum Bestätigen der Auswahl die Taste ENTER☐.
3. Das Menü "Autom. speichern" wird bei aktivierter Option "Start" angezeigt. Drücken Sie die Taste ENTER☐.

Die Kanalsuche wird automatisch gestartet und beendet.
Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken Sie die Taste ENTER.
Wenn Sie alle verfügbaren Sender gespeichert haben, wird das Menü "Zeit einstellen" angezeigt.

1. Drücken Sie die Taste ENTER.

Zum Auswählen von “Monat”, “Datum”, “Jahr”, “Stunde” oder “Minute” drücken Sie die Taste ◀ oder ▶. Stellen Sie die “Monat”, “Datum”, “Jahr”, “Stunde” oder “Minute” durch Drücken der Taste ▲ oder ▼ ein.

Sie können "Monat", "Datum", "Jahr, "Stunde" und "Minute" auch durch Drücken der Zifferntasten auf der Fernbedienung einstellen.

1. Bestätigen Sie die vorgenommenen Einstellungen mit der Taste ENTER. Die Meldung "Wir wünschen gute Unterhaltung!" wird angezeigt. Drücken Sie abschließend die Taste ENTER.

Auch wenn Sie die Taste ENTER nicht drücken, verschwindet die Meldung nach einigen Sekunden von selbst.

♦ Sprache: Wählen Sie mit dieser Option die gewünschte Sprache aus.
♦ Land: Wählen Sie mit dieser Option das gewünschte Land aus.
♦ Autom. speichern: Wählen Sie diese Option aus, um Sender im Empfangsbereich des Geräts automatisch zu suchen und zu speichern.
♦ Zeit einstellen: Wählen Sie diese Option aus, um die Uhr des Fernsehgeräts auf die aktuelle Uhrzeit einzustellen.

So setzen Sie diese Funktion zurück:

1. Drücken Sie zum Anzeigen des Menüs die Taste MENU. Drücken Sie die Taste ▲ oder ▼, um "Einstellungen" auszuwählen, und drücken Sie anschließend die Taste ENTER.
2. Drücken Sie die Taste ENTER erneut, um "Plug & Play" auszuwählen. Weitere Informationen zum Einstellen der Optionen finden Sie auf Seite 9.

Die "Plug & Play"-Funktion gibt es nur im TV-Modus.

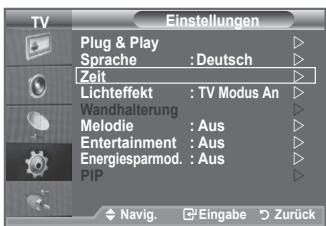

Einstellungen Plug & Play Sprache : Deutsch Zeit Lichteffekt : TV Modus An Wandhalterung Melodie : Aus Entertainment : Aus Energiesparmod. : Aus PIP Navig. Eingabe Zurück Plug & Play Starten von Plug&Play OK Eingabe Zurück TV Kanal Land : GB Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung Navig. Eingabe Zurück

• Sender automatisch speichern
• Sender manuell speichern

Sender automatisch speichern

Sie können den verfügbaren Frequenzbereich nach Sendern durchsuchen (verfügbare Sender und Frequenzbereich sind vom jeweiligen Land abhängig).

Die automatisch zugewiesenen Programmplätze entsprechen unter Umständen nicht den gewünschten Programmplätzen. Sie können jedoch die Programmplätze manuell sortieren und nicht gewünschte Sender wieder löschen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
   Drücken Sie die Taste ▲ oder ▼, um "Kanal" auszuwählen, und drücken Sie dann die Taste ENTER.

2. Drücken Sie die Taste ENTER, um "Land" auszuwählen.

3. Drücken Sie zum Auswählen des entsprechenden Landes die Taste ▲ oder ▼. Bestätigen Sie Ihre Auswahl durch Drücken der Taste ENTER.

4. Drücken Sie die Taste ▲ oder ▼, um "Autom. speichern" auszuwählen, und drücken Sie dann die Taste ENTER☐.

5. Drücken Sie die Taste ENTER

Das Fernsehgerät beginnt mit dem Speichern aller verfügbaren Sender.

Sie können die Taste ENTER jederzeit drücken, um den Speichervorgang zu unterbrechen und zum Menü "Kanal" zurückzukehren.

1. Wenn Sie alle verfügbaren Kanäle gespeichert haben, wird das Menü "Sortieren" angezeigt. (Informationen hierzu finden Sie auf Seite 13)

Manuelles Speichern von Kanälen

Sie können Fernsehsender (einschließlich Kabelsender) speichern.

Bei der manuellen Senderspeicherung sind folgende Optionen verfügbar:

♦ Gefundene Sender speichern.
♦ Die Programmnummer der einzelnen Sender, die Sie festlegen möchten.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ▲ oder ▼, um "Kanal" auszuwählen, und drücken Sie dann die Taste ENTER.
2. Drücken Sie die Taste ▲ oder ▼, um "Man. speichern" auszuwählen, und drücken Sie dann die Taste ENTER.
3. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER.
4. Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTERG.
5. Drücken Sie zum Beenden die Taste EXIT.

♦ Programm (der Programmplatz, der dem Kanal zugewiesen werden soll)

• Drücken Sie die Tasten ▲ oder ▼, um die gewünschte Nummer zu wählen.
  Die Kanalnummer können Sie auch direkt durch Drücken der Zifferntasten (0 \~ 9) auswählen.

♦ Fernsehnorm: Auto/PAL/SECAM/NTSC4.43

- Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Farbnorm aus.

♦ Tonsystem: BG/DK/I/L

- Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Audionorm aus.

♦ Kanal (Wenn Ihnen die Nummer des zu speichernden Kanals bekannt ist)

• Wählen Sie mit den Tasten ▲ oder ▼ die Option C (Terrestrischer Kanal) oder S (Kabelkanal) aus.
• Drücken Sie die Taste ▶, und drücken Sie dann die Tasten ▲ oder ▼, um die gewünschte Nummer auszuwählen.

Die Kanalnummer können Sie auch direkt durch Drücken der Zifferntasten (0 \~ 9) auswählen.
➢ Falls kein oder nur schlechter Ton zu hören sein sollte, wählen Sie einen anderen Audiostandard aus.

♦ Suchlauf (Wenn Ihnen die Kanalnummern nicht bekannt sind)

• Drücken Sie zum Starten des Suchlaufs die Taste ▲ oder ▼.
• Der Tuner durchsucht den Frequenzbereich, bis der erste Sender bzw. der ausgewählte Sender empfangen wird.

Speichern (zum Speichern des Kanals und des zugehörigen Programmplatzes)

- Drücken Sie die Taste ENTER←, um "OK" zu wählen.

Kanalmodus

• P (Programm-Modus): Nach Abschluss der Einstellungen sind den Sendern Ihrer Region Positionsnummern von P00 bis P99 zugewiesen. In diesem Modus können Sie Sender durch Eingabe des Programmplatzes auswählen.
• C (Antennenempfangs-Modus): In diesem Modus können Sie Kanäle durch Eingabe der Nummer anwählen, die jedem Antennensender zugeordnet ist.
• S (Kabelkanal-Modus): In diesem Modus können Sie Sender durch Eingabe der Nummer wählen, die jedem Kabelsender zugeordnet ist.

TV Kanal Land : GB Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung Navig. Eingabe Zurück

TV Man. speichern Programm : P 2 Fernsehnorm : Auto Tonsystem : BG Kanal : C 3 Suchlauf : 77 MHz Speichern : ?

Sender hinzufügen/sperren

Mit Hilfe der Programmverwaltung können Sie Sender bequem sperren oder hinzufügen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ▲ oder ▼, um "Kanal" auszuwählen, und drücken Sie dann die Taste ENTERG.
2. Drücken Sie die Taste ▲ oder ▼, um "Programmverwaltung" auszuwählen, und drücken Sie dann die Taste ENTERG.

♦ Sender hinzufügen

Mit Hilfe der Senderliste können Sie Kanäle hinzufügen.

1. Wählen Sie die "Senderliste" durch Drücken der Taste ENTER.

2. Wechseln Sie zum Feld (⊕) indem Sie die Tasten ▲/▼/◄/► drücken, und wählen Sie den hinzuzufügenden Sender aus. Drücken Sie dann die Taste ENTER®, um den Sender hinzuzufügen.

Wenn Sie erneut die Taste ENTER☑ drücken, wird das Symbol (√) neben dem Kanal angezeigt, und der Kanal wird nicht hinzugefügt.

“ 🔒 ” ist aktiviert, wenn “Kindersicherung” auf “Ein” eingestellt ist.

TV Kanal Land : GB Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung Navig. Eingabe Zurück

Programmverwaltung Senderliste Kindersicherung : Aus Navig. Eingabe Zurück

♦ Sender sperren

Mit dieser Funktion können Sie nicht autorisierte Benutzer, z. B. Kinder, daran hindern, ungeeignete Programme anzuschauen, indem das Bild blockiert und der Ton stummgeschaltet wird.

1. Drücken Sie die Taste ▲ oder ▼, um "Kindersicherung" auszuwählen, und drücken Sie dann die Taste ENTER.

2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option An, und drücken Sie dann die Taste ENTER.

3. Drücken Sie die Tasten ▲ oder ▼, um die "Senderliste" auszuwählen, und drücken Sie dann die Taste ENTER.

4. Wechseln Sie zum Feld (☐) indem Sie die Tasten ▲/▼/◄/► drücken, und wählen Sie den zu sperrenden Sender aus. Drücken Sie dann die Taste ENTER.

Wenn Sie erneut die Taste ENTERdrücken, wird das Symbol (√) neben dem Kanal angezeigt, und die Kanalsperre wird nicht aufgehoben.
Wenn die Kindersicherung aktiviert ist, wird ein blauer Bildschirm angezeigt.

1. Drücken Sie zum Beenden die Taste EXIT.

Wählen Sie unter "Kindersicherung" die Option "Ein" oder "Aus" aus, um die für "☐" ausgewählten Kanäle auf einfache Weise zu aktivieren oder deaktivieren.

Diese Optionen können Sie auch durch Drücken der Taste CH List auf der Fernbedienung aufrufen.

Senderliste P 1 C3 1 / 10 Progr. 0 C-- 1 C3 2 BBC 1 3 C74 4 C75 5 C76 6 S3 7 S4 8 S6 9 S7 Zufüg Sperren Navig. Eingabe Seite Zurück

CH LIST TOOLS 34 WLINK RETURN 38

Gespeicherte Sender sortieren

Mit diesem Vorgang können Sie die Programmnummern gespeicherter Sender ändern. Das ist möglicherweise nach dem automatischen Speichern von Sendern erforderlich.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ▲ oder ▼, um "Kanal" auszuwählen, und drücken Sie dann die Taste ENTERG.
2. Drücken Sie die Taste ▲ oder ▼, um "Sortieren" auszuwählen, und drücken Sie dann die Taste ENTER.
3. Wählen Sie durch mehrfaches Drücken der Taste ▲ oder ▼ die Kanalnummer aus, die Sie ändern möchten. Drücken Sie die Taste ENTERG.

Die Nummer und der Name des ausgewählten Kanals werden auf die rechte Seite verschoben.

1. Drücken Sie dann die Taste ▲ oder ▼, um zu der Position zu gelangen, in die Sie ändern möchten, und drücken Sie dann die Taste ENTERG.

Der Sender, der unter diesem Programmplatz gespeichert war, erhält den Programmplatz des anderen Senders (Sender werden gegeneinander ausgetauscht).

1. Wiederholen Sie die Schritte 3 bis 4 für jeden weiteren Kanal, dem Sie eine andere Kanalnummer zuweisen möchten.
2. Drücken Sie zum Beenden die Taste EXIT.

TV Kanal Land : GB Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung Navig. Eingabe Zurück

TV Sortieren Progr. Send. Name 0 C-- 1 C23 2 C16 3 C3 4 S1 Navig. Eingabe Zurück

Sendernamen zuweisen

Sendernamen werden automatisch zugewiesen, sofern diese Information im Sendersignal enthalten ist. Sie können Sendernamen bearbeiten und ändern.

1. Drücken Sie zum Anzeigen des Menüs die Taste MENU. Drücken Sie die Taste ▲ oder ▼, um "Kanal" auszuwählen, und drücken Sie anschließend die Taste ENTERG.
2. Drücken Sie die Taste ▲ oder ▼, um "Name" auszuwählen, und drücken Sie dann die Taste ENTER.
3. Bei Bedarf wählen Sie durch Drücken der Taste ▲ oder ▼ den Kanal, dem Sie einen neuen Namen zuweisen möchten, aus. Drücken Sie die Taste ENTERG.

Die Auswahlleiste wird um das Namensfeld herum angezeigt.

4. Um...	Dann...
Buchstabe, Zahl oder Symbol auswählen	Drücken Sie die Taste ▲ oder ▼.
zur nächsten Stelle springen möchten	Drücken Sie die Taste ▶.
zur vorherigen Stelle springen möchten	Drücken Sie die Taste ◀.
“den Namen bestätigen möchten,”	Drücken Sie die Taste ENTER↔.

TV Kanal Land : GB Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung Navig. Eingabe Zurück

TV Progr. Send. Name 0 C-- ---- 1 C23 ---- 2 C16 ---- 3 C3 ---- 4 S1 ---- Navig. Eingabe Zurück

➢ Folgende Zeichen sind verfügbar: Buchstaben des Alphabets (A\~Z) / Ziffern (0\~9) / Sonderzeichen (+, -, *, /, Leerzeichen)

1. Wiederholen Sie die Schritte 3 bis 4 für jeden Kanal, dem Sie einen neuen Namen zuweisen möchten.
2. Drücken Sie zum Beenden die Taste EXIT.

Senderfeinabstimmung durchführen

Verwenden Sie die Feinabstimmung, um für bestimmte Kanäle die Empfangseinstellungen manuell zu optimieren.

1. Verwenden Sie die Zifferntasten, um den Kanal, den Sie fein abstimmen möchten, direkt auszuwählen.
2. Drücken Sie zum Anzeigen des Menüs die Taste MENU. Drücken Sie die Taste ▲ oder ▼, um "Kanal" auszuwählen, und drücken Sie anschließend die Taste ENTER ^G .
3. Drücken Sie die Taste ▲ oder ▼, um "Feinabstimmung" auszuwählen, und drücken Sie dann die Taste ENTER.

4. Stellen Sie mit den Tasten ◀ oder ▶ die Feinabstimmung ein. Drücken Sie die Taste ENTER.

5. Drücken Sie zum Beenden die Taste EXIT.

Gespeicherte feinabgestimmte Kanäle werden mit einem Sternchen “*” auf der rechten Seite der Kanalnummer im Kanal-Banner markiert. Außerdem wird die Nummer des Programmplatzes rot angezeigt.

Wählen Sie zum Zurücksetzen der Feinabstimmung die Option "Reset" aus, indem

Sie die Taste ▲ oder ▼ drücken und dann die Taste ENTER ⇌ drücken.

TV Kanal Land : GB Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung Navig. Eingabe Zurück

Feinabstimmung P 1 0 Reset Einstellen Save Zurück

Bildstandard ändern

Sie können den Bildstandard auswählen, der für Ihre Sehgewohnheiten am besten geeignet ist.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ENTER, um "Bild" auszuwählen.
2. Drücken Sie die Taste ENTER← erneut, um "Modus" auszuwählen.
3. Drücken Sie dann die Taste ▲ oder ▼, um den gewünschten Bildeffekt auszuwählen. Drücken Sie die Taste ENTER.
4. Drücken Sie zum Beenden die Taste EXIT.

♦ Dynamisch: Wählen Sie diese Option für die Anzeige von hochauflösenden Fernsehbildern bei starker Umgebungsbeleuchtung aus.
Standard: Wählen Sie diese Option für die optimale Anzeige von Fernsehbildern bei normaler Umgebungsbeleuchtung aus.
Film: Wählen Sie diese Option für die optimale Anzeige von Fernsehbildern bei geringer Umgebungsbeleuchtung aus.

Der Bildmodus muss für jede Signalquelle separat angepasst werden.
Sie können auch die Taste P.MODE auf der Fernbedienung drücken, um eine der Bildeinstellungen auszuwählen.

Einfaches Einstellen

1. Drücken Sie die Taste TOOLS auf der Fernbedienung.
2. Drücken Sie die Taste ▲ oder ▼, um "BildModus".
3. Wählen Sie den gewünschten Bildmodus mit den Tasten ◀ oder ▶.
4. Drücken Sie zum Beenden mehrmals die Taste EXIT oder TOOLS.

TV Bild Modus : Standard Hinter.Licht 7 Kontrast 95 Helligkeit 45 Schärfe 50 Farbe 50 Farbton G50 R50 Detaileinstellungen Mehr Navig. Eingabe Zurück

TV Bild Modus Dynamisch Hinter.Licht Standard Kontrast Film 35 Helligkeit 45 Schärfe 50 Farbe 50 Farbton G50 R50 Detaileinstellungen Mehr Navig. Eingabe Zurück

Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität.

1. Um den gewünschten Bildeffekt zu erzielen, befolgen Sie die Anweisungen 1 bis 3 unter "Bildstandard ändern".
2. Wählen Sie mit den Tasten ▲ oder ▼ ein bestimmtes Element aus. Drücken Sie die Taste ENTER.
3. Erhöhen oder verringern Sie mit den Tasten ◀ oder ▶ den Wert für ein bestimmtes Element. Drücken Sie die Taste ENTER.
4. Drücken Sie zum Beenden die Taste EXIT.

♦ Hinter.Licht: Hiermit können Sie die Bildschirmhelligkeit durch Einregeln der LCD-Hintergrundhelligkeit anpassen. (0\~10)

♦ Kontrast: Wählen Sie diese Option aus, um den Kontrast zwischen Objekten und Hintergrund einzustellen.

♦ Helligkeit: Wählen Sie diese Option aus, um die Helligkeit des gesamten Bildschirms einzustellen.

♦ Schärfe: Wählen Sie diese Option aus, um die Konturen von Objekten zu schärfen oder weichzuzeichnen.

◆ Farbe: Wählen Sie diese Option aus, um die Farbhelligkeit einzustellen.

♦ Farbton: Wählen Sie diese Option aus, um natürlichere Farbtöne für Objekte durch Erhöhen des Rot- oder Grünanteils einzustellen.

TV Bild Modus : Standard ▶ Hinter.Licht 7 Kontrast 95 Helligkeit 45 Schärfe 50 Farbe 50 Farbton G50 R50 Detaileinstellungen ▶ Mehr Navig. Eingabe Zurück

Hinter.Licht 7 Navig. Einstellen Zurück

Die eingestellten Werte werden entsprechend dem jeweils ausgewählten Bildmodus gespeichert.
Im PC-Modus können nur "Hinter.Licht", "Kontrast" und "Helligkeit" eingestellt werden.
In de modi TV, Ext., AV en S-Video van het PAL-systeem kunt u de functie "Farbton" niet gebruiken.

Sie können zu den werkseitig festgelegten Standardbildeinstellungen zurückkehren, indem Sie "Zurücksetzen" auswählen. (Weitere Informationen finden Sie unter "Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte" auf Seite 17.)

Konfigurieren detaillierter Bildeinstellungen

Sie können den für Ihre Augen angenehmsten Farbton auswählen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ENTER, um "Bild" auszuwählen.
2. Drücken Sie die Taste ENTER um "Modus" auszuwählen. Drücken Sie die Taste ▲ oder ▼, um "Standard" oder "Film" auszuwählen, und drücken Sie dann die Taste ENTER.

3. Drücken Sie die Taste ▲ oder ▼, um "Detaileinstellungen" auszuwählen, und drücken Sie dann die Taste ENTER☐.

4. Wählen Sie die erforderliche Option durch Drücken der Taste ▲ oder ▼ aus, und drücken Sie dann die Taste ENTER☐.

5. Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER.

6. Drücken Sie zum Beenden die Taste EXIT.

“Detaileinstellungen” stehen in den Modi “Standard” oder “Film” zur Verfügung.

Im PC-Modus können von den "Detaileinstellungen" nur "Optimalkontrast", "Gamma" und "Weißabgleich" eingestellt werden.

TV Bild Modus : Standard Hinter.Licht 7 Kontrast 95 Helligkeit 45 Schärfe 50 Farbe 50 Farbton G50 R50 Deteilenstellungen Mehr Navig. Eingabe Zurück

TV Detaileinstellungen Schwarzabgleich : Aus Optimalkontrast : Mittel Gamma : 0 Farbraum : Benutzerdef. Weißabgleich Hautton : 0 Kantenglättung : Ein xvYCC : Aus Navig. Eingabe Zurück

♦ Schwarzabgleich: Aus/Gering/Mittel/Hoch
Sie können direkt auf dem Bildschirm den Schwarzwert auswählen, um die Bildschirmtiefe anzupassen.

♦ Optimalkontrast: Aus/Gering/Mittel/Hoch

Sie können den Bildschirmkontrast so anpassen, dass ein optimaler Kontrast gewährleistet ist.

♦ Gamma: -3 \~ +3

Sie können die Intensität der Primärfarbe (Rot, Grün und Blau) einstellen.

Drücken Sie die Taste ◀ oder ▶, bis Sie die optimale Einstellung erzielt haben.

♦ Farbraum: Auto/Nativ/Benutzerdef.

Der Farbraum ist eine Farbmatrix bestehend aus den Farben "Rot", "Grün" und "Blau".

Wählen Sie Ihren bevorzugten Farbraum, um die Welt in den natürlichsten Farben zu erfahren.

♦ Auto: Mit dem Farbraum Auto wird, je nach Programmquelle, der natürlichste Farbton eingestellt.
♦ Nativ: Der Farbraum Nativ ermöglicht tiefe und lebhafte Farbtöne.
♦ Benutzerdef.: Hiermit stellen Sie den Farbbereich wunschgemäß ein.

Anpassen des Farbraums

Farbe: Rot/Grün/Blau/Gelb/Zyan/Magenta

Hiermit stellen Sie den Farbbereich wunschgemäß ein.

Die Option "Farbe" ist verfügbar, wenn der "Farbraum" auf "Benutzerdef." eingestellt ist.

Wählen Sie mit der Taste ▲ oder ▼ die Optionen "Rot", "Grün", "Blau", "Gelb", "Zyan" oder "Magenta".

Drücken Sie die Taste ENTER.

Rot/Grün/Blau: Im Modus "Farbe" können Sie die RGB-Werte der jeweils ausgewählten Farbe einstellen.

Wählen Sie mit den Tasten ▲ oder ▼ eine der Optionen “Rot”, “Grün” oder “Blau” aus, um sie zu ändern.

Drücken Sie die Taste ENTER.

Drücken Sie die Tasten ◀ oder ▶, um den Wert einer bestimmten Option zu erhöhen oder zu verringern. Drücken Sie die Taste ENTER.

Reset: Setzt den Farbbereich auf die Standardwerte zurück.

♦ Weißabgleich: R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain/Reset

Um natürlichere Bildfarben zu erhalten, können Sie die Farbtemperatur anpassen.

R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain: Wird der Anpassungswert geändert, wird der angepasste Bildschirm aktualisiert.

Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER. Drücken Sie die Taste ◀ oder ▶, bis Sie die optimale Einstellung erzielt haben.

Reset: Der zuvor angepasste Weißabgleich wird auf die Werkseinstellungen zurückgesetzt.

♦ Hautton: -15 \~ +15

Sie können den 'Hautton' im Bild betonen.

Drücken Sie die Taste ◀ oder ▶, bis Sie die optimale Einstellung erzielt haben.

♦ Kantenglättung: Aus/Ein

Sie können die Objektbegrenzungen im Bild betonen.

◆ xvYCC: Aus/Ein

Durch Aktivieren des xvYCC-Modus vergrößern Sie die Detailtreue und den Farbraum beim Abspielen von Filmen von einem externen Gerät (d. h. DVD-Player), das an den HDMI- oder Komponenteneingang angeschlossen ist. Dieses Feature steht nur zur Verfügung, wenn Sie den Bildmodus auf "Film" einstellen.

Nur verfügbar bei den Optionen "HDMI" und "Komp." im Modus "Film".
Wenn die xvYCC-Funktion aktiv ist, kann PIP nicht verwendet werden.

Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte

Sie können die Einstellungen auf die werkseitig festgelegten Standardbildeinstellungen zurücksetzen.

1. Um den gewünschten Bildeffekt zu erzielen, befolgen Sie unter "Bildstandard ändern" die Anweisungen 1 bis 3 (auf Seite 15).
2. Drücken Sie die Taste ▲ oder ▼, um "Reset" auszuwählen, und drücken Sie dann die Taste ENTER.
3. Wählen Sie mit den Tasten ▲ oder ▼ die Option "OK" oder "Abbrechen" aus. Drücken Sie die Taste ENTER.
4. Drücken Sie zum Beenden die Taste EXIT.
   Die Option "Reset" wird auf jeden Bildmodus angewendet.

TV Bild △Mehr Bildoptionen Reset : OK Abbrechen Navig. Eingabe Zurück

Konfigurieren der Bildoptionen

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ENTER, um "Bild" auszuwählen.
2. Drücken Sie die Taste ▲ oder ▼, um "Bildoptionen" auszuwählen, und drücken Sie dann die Taste ENTER☐.
3. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER.
4. Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER.
5. Zum Beenden drücken Sie die Taste EXIT.

Im PC-Modus können von den "Bildoptionen" nur "Farbtemp." und "Format" eingestellt werden.

◆ Farbtemp.: Kalt2/Kalt1/Normal/Warm1/Warm2

Sie können den für Ihre Augen angenehmsten Farbton auswählen.

Die eingestellten Werte werden entsprechend dem jeweils ausgewählten Bildmodus gespeichert.
“Warm1” oder “Warm2” werden nur aktiviert, wenn der Bildmodus auf “Film” eingestellt ist.

♦ Format: Autom. Breit/16:9/Breitenzoom/Zoom/4:3/Nur Scan

Sie können ein Bildformat auswählen, das Ihren sehgewohnheiten am besten entspricht.

TV Bild △Mehr Bildoptionen Reset : OK Navig. Eingabe Zurück

TV Bildoptionen Farbtemp. : Normal ▶ Format : Autom. Breit ▶ Bildschirmmodus : 16:9 ▶ Digitale RM : Auto ▶ DNle : Aus ▶ HDMI-Schwarzwert : Normal ▶ Kino-Plus : Gering ▶ Blaumodus : Aus ▶ Navig. Eingabe Zurück

♦ Autom. Breit: Mit dieser Option stellen Sie das Bildformat automatisch auf das Seitenverhältnis "16:9" ein.
♦ 16:9: Wählen Sie diese Option aus, um als Bildformat das Seitenverhältnis 16:9 einzustellen (zum Anzeigen von DVDs und Fernsehsendungen im Breitbildformat).
♦ Breitenzoom: Diese Option vergrößert das Bild auf mehr als 4:3.
♦ Zoom: Wählen Sie diese Option aus, um das 16:9-Breitbild auf die volle Bildschirmbreite zu vergrößern.
♦ 4:3: Dies ist die Standardeinstellung zum Anzeigen von Videos und herkömmlichen Fernsehsendungen.
♦ Nur Scan: Mit dieser Funktion wird das ganze Bild auch bei Versorgung mit HDMI- (720p/1080i/1080p) oder Komp. (1080i/1080p) vollständig und ohne Beschneidung angezeigt.

Die Funktion "Autom. Breit" ist nur in den Modi "TV", "Ext.1", "Ext.2" "AV" und "S-Video" verfügbar.
Im PC-Modus können nur die Modi "16:9" und "4:3" eingestellt werden.
Sie können die Einstellungen für jedes externe Gerät einstellen und speichern, das Sie an einen Eingang des Fernsehgeräts angeschlossen haben.
Es kann zu vorübergehender Bildkonservierung kommen, wenn Sie auf dem Gerät mehr als zwei Stunden lang ein unbewegtes Bild angezeigt haben.
">"Breitenzoom": Verschieben Sie das Bild mit den Tasten ▲ oder ▼ nach oben oder 📄 nach unten, nachdem Sie mit der Taste ▶ oder ENTER G eine Auswahl getroffen haben.
"Zoom": Wählen Sie ☐ aus, indem Sie die Taste ◀ oder ▶ drücken. Mit der Taste ▲ oder ▼ können Sie das Bild nach oben oder nach unten verschieben. Drücken Sie ☐ nach getroffener Auswahl die Tasten ▲ oder ▼, um das Bild in vertikaler Richtung zu vergrößern oder zu verkleinern.

Wenn der Modus "Double" (□□, □□) im PIP-Modus eingestellt wurde, können Sie die Bildgröße nicht festlegen.
Nach Auswahl von "Nur Scan" im Modus HDMI (1080i/1080p) oder Komp. (1080i/1080p):

Wählen Sie 📄 durch Drücken der Taste ◀ oder ▶ aus. Mit den Tasten ▲, ▼, ◀ oder ▶ können Sie das Bild verschieben.

Reset: Wählen Sie "Reset" mit den Tasten ▲ oder ▼, und drücken Sie dann die ENTER☐-Taste.

Sie können die Einstellung initialisieren.

Diese Optionen können Sie auch durch Drücken der Taste P.SIZE auf der Fernbedienung aufrufen.

TTX/MIX P-SIZE E.MODE RMODE HDMI

♦ Bildschirmmodus: 16:9/Breitenzoom/Zoom/4:3

Wenn Sie die Bildgröße bei einem Fernsehgerät im 16:9-Format auf Automatisch einstellen, können Sie bestimmen, dass das Bild als 4:3 WSS (Breitbilddienst) oder gar nicht sehen angezeigt werden soll. Da jedes europäische Land eine andere Bildgröße verwendet, können die Benutzer sie damit einstellen.

◆ 16:9: Diese Option stellt das Breitbildformat 16:9 ein.
♦ Breitenzoom: Diese Option vergrößert das Bild auf mehr als 4:3.
♦ Zoom: Vergrößert das Bild vertikal.
♦ 4:3: Stellt das Bildformat auf den Normal-Modus 4:3 ein.

Diese Funktion ist nur Modus "Autom. Breit" verfügbar.
Diese Funktion ist im "PC", "Komp." oder "HDMI" Modus nicht verfügbar.

♦ Digitale RM: Aus/Gering/Mittel/Hoch/Auto

Wenn das vom Fernsehgerät empfangene Sendesignal schwach ist, können Sie die digitale Rauschunterdrückung aktivieren, um ggf. statische Bilder oder Doppelbilder auf dem Bildschirm zu verringern.

Bei schwachem Signal wählen Sie diejenige der anderen Optionen, bei der das beste Bild angezeigt wird.

DNle: Aus/Demo/Ein

Dieses Fernsehgerät weist die DNle-Funktion auf und bietet daher hohe Bildqualität. Wenn DNle eingestellt wird, ist auf dem Bildschirm die DNle-Funktion aktiviert. Wenn Sie DNle auf Demo festlegen, können Sie auf dem Bildschirm zu Demonstrationszwecken die aktivierte DNle und ein normales Bild anzeigen. Mit dieser Funktion können Sie den Unterschied in der Bildqualität sehen.

DNIe™ (Digital Natural Image engine, Modul "Natürliches digitales Bild") DNIe™ Mit dieser Funktion erhalten Sie durch 3D-Rauschunterdrückung, Detailverbesserung, Kontrastverstärkung und verbesserte Weißdarstellung ein schärferes Bild. Der neue Bildausgleichsalgorithmus sorgt für ein helleres, klareres und viel detailreicheres Bild. Durch die DNIe™-Technologie wird jedes Signal Ihren Augen angepasst.

Diese Funktion ist im Modus "Film" und "Standard" nicht verfügbar.

♦ HDMI-Schwarzwert: Normal/Gering

Sie können direkt auf dem Bildschirm den Schwarzwert auswählen, um die Bildschirmtiefe anzupassen.

Diese Funktion ist nur bei einer Verbindung des externen Eingangs mit HDMI (RGB-Signal) aktiv.

♦ Kino-Plus: Aus/Gering/Mittel/Hoch/Demo

Selbst in schnellen Szenen wird die Haut natürlicher und Text klarer angezeigt.

▶ Verwenden Sie bei Spielfilmen diese Funktion.
Diese Funktion ist im Modus "Breitenzoom" und "Zoom" nicht verfügbar.
Diese Funktion ist nicht verfügbar, wenn "PIP" auf "Ein" geschaltet ist.
Wird im benutzerdefinierten HDMI-Modus mit 1080p/24 Hz nicht unterstützt.

♦ Blaumodus: Aus/Ein

Diese Funktion ist für Experten zum Ausmessen von AV-Geräten bestimmt. Mit dieser Funktion werden das rote und das grüne Signal aus dem Videosignal entfernt, sodass nur das blaue Signal angezeigt wird. Damit wird ein Blaufilter erzeugt, mithilfe dessen die Farbe und der Farbton von Videogeräten wie DVD-Playern, Heimkinosystemen usw. eingestellt werden können.

Mit dieser Funktion können Sie die Farbe und den Farbton auf Werte einstellen, die dem Signalpegel der verschiedenen Videogeräte angemessen sind. Verwenden Sie hierzu die Streifenmuster für die Farben Rot/Grün/Blau/Zyan/Magenta/Gelb, ohne zusätzlich den Blaufilter zu verwenden.

Der "Blaumodus" ist verfügbar, wenn der Bildmodus auf "Film" oder "Standard" eingestellt ist.

Bild-in-Bild-Funktion (PIP) verwenden

Sie können innerhalb des Hauptbildes (Fernsehsendung oder Video) ein PIP-Bild einblenden. Dadurch können Sie gleichzeitig eine Fernsehsendung oder ein Video von einem angeschlossenen Gerät im Auge behalten.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ▲ oder ▼, um "Einstellungen" auszuwählen, und drücken Sie dann die Taste ENTER☐.
2. Drücken Sie die Taste ▲ oder ▼, um "PIP" auszuwählen, und drücken Sie dann die Taste ENTERG.
3. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER.

4. Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER.

5. Drücken Sie zum Beenden die Taste EXIT.

Möglicherweise wirkt das Bild im PIP-Fenster leicht unnatürlich, wenn Sie den Hauptbildschirm zum Anzeigen von Spielen oder Karaoke verwenden.

TV Plug & Play Sprache : Deutsch Zeit Lichteffekt : TV Modus An Wandhalterung Melodie : Aus Entertainment : Aus Energiesparmod. : Aus PIP Navig. Eingabe Zurück

TV PIP PIP : Ein Quelle : TV Format : Position : Programm : P 1 Navig. Eingabe Zurück

Einfaches Einstellen

1. Drücken Sie die Taste TOOLS auf der Fernbedienung.
2. Wählen Sie mit den Tasten ▲ oder ▼ die Option "PIP" aus, und drücken Sie dann die Taste ENTER.
3. Wählen Sie mit den Tasten ▲ oder ▼ eine bestimmte Option aus.
4. Wählen Sie mit den Tasten ◀ oder ▶ die gewünschte Option aus.
5. Drücken Sie zum Beenden mehrmals die Taste EXIT oder TOOLS.

Extras Anynet+ (HDMI-CEC) BildModus : Standard Tonmodus : Benutzerdef. Sleep-Timer : Aus SRS TS XT : Aus Energiesparmod. : Aus PIP Navig. Eingabe Beenden

PIP PIP : Ein ► Quelle : TV Programm : P 1 Format : □ Position : □ Navig. Einstellen Zurück

PIP: Ein/Aus

Sie können die PIP-Funktion aktivieren oder deaktivieren.

Hauptbild	Nebenbild
Komp.	TV, Ext.1, Ext.2, AV
HDMI 1, 2, 3	TV, Ext.1, Ext.2, AV
PC	TV, Ext.1, Ext.2, AV

Quelle

Auswahl einer Quelle für das PIP-Bild.

◆ Format: □ / □□ / □□

Auswahl der Größe für das PIP-Bild.

Wenn sich das Hauptbild im "HDMI"-Modus befindet, ist "Format" nicht verfügbar.

♦ Position: □ / □ / □ / □

Auswahl der Position des PIP-Bildes.

Im Modus "Double" (□□, □□) "Position" nicht gewählt werden.

Programm

Sie können nur dann einen Sender für das PIP-Bild auswählen, wenn "Quelle" auf "TV" eingestellt ist.

Audiofunktionen

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ▲ oder ▼, um "Ton" auszuwählen, und drücken Sie dann die Taste ENTER.
2. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER.
3. Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER.
4. Drücken Sie zum Beenden die Taste EXIT.

TV Modus : Benutzerdef. Equalizer SRS TS XT : Aus Auto. Lautst. : Aus TV-Lautsprecher : Ein Ton wählen : Hauptsender Navig. Eingabe Zurück

Modus: Standard/Musik/Film/Sprache/Benutzerdef.

Stellen Sie den Audiomodus ein, der am besten zur jeweiligen Sendung passt.

Einfaches Einstellen

1. Drücken Sie die Taste TOOLS auf der Fernbedienung.
2. Drücken Sie die Taste ▲ oder ▼, um "Tonmodus".
3. Wählen Sie den gewünschten Tonmodus mit den Tasten ◀ oder ▶.
4. Drücken Sie zum Beenden mehrmals die Taste EXIT oder TOOLS.

Extras Anynet+ (HDMI-CEC) BildModus Standard Tonmodus Benutzerdef. Sleep-Timer Aus SRS TS XT Aus Energiesparmod. Aus Dual I-II Mono Navig. Einstellen Beenden

♦ Equalizer: Balance/100Hz/300Hz/1kHz/3kHz/10kHz

Das Fernsehgerät verfügt über mehrere Einstellmöglichkeiten für die Tonqualität.

Wenn Sie Änderungen an dies en Einstellungen vornehmen, wird der Audiomodus automatisch auf "Benutzerdef." umgestellt.

TV Equalizer R + 0 - L Balance 100Hz 300Hz 1kHz 3kHz 10kHz Navig. Einstellen Zurück

◆ SRS TS XT: Aus/Ein

TruSurround XT ist eine patentierte SRS-Technologie, die das Problem des Betreibens von 5.1-Mehrkanalinhalten über zwei Lautsprecher löst. Mit TruSurround kommen Sie mit jedem Stereo-System mit zwei Lautsprechern, auch den internen Fernsehlautsprechern, in den Genuss überzeugender Virtual Surround-Effekte. Es ist vollständig kompatibel mit allen Mehrkanalformaten.

Einfaches Einstellen

1. Drücken Sie die Taste TOOLS auf der Fernbedienung.
2. Drücken Sie die Taste ▲ oder ▼, um "SRS TS XT".
3. Drücken Sie die Taste ◀ oder ▶, um "Aus" oder "Ein".
4. Drücken Sie zum Beenden mehrmals die Taste EXIT oder TOOLS.

Extras Anynet+ (HDMI-CEC) BildModus : Standard Tonmodus : Benutzerdef. Sleep-Timer : Aus SRS TS XT ← Aus ► Energiesparmod. : Aus Dual I-II : Mono Navig. Einstellen Beenden

TruSurround XT, SRS und das (●) Symbol sind Marken von SRS Labs, Inc. Das TruSurround XT-Verfahren wird in Lizenz von SRS Labs, Inc. verwendet.

Auto. Lautst.: Aus/Ein

Aufgrund unterschiedlicher Signalbedingungen unterscheiden sich Fernsehsender in der Lautstärke, so dass es erforderlich sein kann, die Lautstärke beim Umschalten zwischen Sendern jedes Mal nachzuregeln. Mit der Funktion für automatische Lautstärkeeinstellung wird die Lautstärke automatisch bei starkem Modulationssignal verringert und bei schwachem Modulationssignal erhöht.

TV-Lautsprecher: Aus/Ein

Wenn Sie den Ton über separate Lautsprecher hören möchten, deaktivieren Sie den internen Verstärker.

Die Tasten ▲+ , ▲- und MUTE funktionieren nicht, wenn der Lautsprecher des Geräts ausgeschaltet ist.
Wenn der Gerätelautsprecher ausgestellt ist, können mit Ausnahme von "Sound Select" (im PIP-Modus) im Audiomenü keine Einstellungen vorgenommen werden.

♦ Ton wählen: Hauptsender/PIP-sender

Wenn die PIP-Funktion aktiviert ist, können Sie den Ton des PIP-Bildes wiedergeben.

• Hauptsender: Verwenden Sie diese Option, um den zum Hauptbild gehörenden Ton wiederzugeben.
• PIP-sender: Verwenden Sie diese Option, um den zum PIP-Bild gehörenden Ton wiederzugeben.

Tonmodus wählen

Sie können den Tonwiedergabemodus im Menü "Extras" wählen.

Wenn Sie "Dual I-II" einstellen, wird der aktuelle Tonwiedergabemodus auf dem Bildschirm abgebildet.

1. Drücken Sie die Taste TOOLS auf der Fernbedienung.
2. Drücken Sie die Taste ▲ oder ▼, um "Dual I-II".
3. Wählen Sie mit den Tasten ◀ oder ▶ die gewünschte Option aus.
4. Drücken Sie die Taste ENTER.

Extras Anynet+ (HDMI-CEC) BildModus : Standard Tonmodus : Benutzerdef. Sleep-Timer : Aus SRS TS XT : Aus Energiesparmod. : Aus Dual I-II Mono Navig. Einstellen Beenden

	Audiomodus	DUAL 1/2	Standard
A2-Stereo	Mono	MONO	Automatischer Wechsel
	Stereo	STEREO ⇌ MONO
	Dual	DUAL 1 ⇌ DUAL 2	DUAL 1
NICAM-Stereo	Mono	MONO	Automatischer Wechsel
	Stereo	MONO ⇌ STEREO
	Dual	MONO ⇌ DUAL 1 DUAL 2←	DUAL 1

➢ Falls das Stereosignal schwach ist und automatisch umgeschaltet wird, sollten Sie zu Mono wechseln.
Diese Funktion ist nur bei einem Stereosignal aktiviert. Bei Monosignalen ist es deaktiviert.
Deze functie is alleen beschikbaar in de modus TV.

Kopfhörer anschließen (gesondert lieferbar)

Sie können Kopfhörer an das Fernsehgerät anschließen, wenn Sie ein Fernsehprogramm ansehen möchten, ohne andere Personen im selben Raum zu stören.

Wenn Sie den Kopfhörerstecker an den entsprechenden Anschluss anschließen, können Sie im Audiomenü für den PIP-Modus nur "Auto. Lautst." und "Ton wählen" auswählen.
Das Verwenden von Kopfhörern bei hoher Lautstärke über einen längeren Zeitraum kann zu Hörschäden führen.
Wenn Sie Kopfhörer an das Fernsehgerät anschließen, wird über die Lautsprecher kein Ton ausgegeben.
Die Lautstärke der Kopfhörer und des Fernsehgeräts wird unterschiedlich geregelt.

Seitenverkleidung des Fernsehgeräts

Aktuelle Uhrzeit einstellen und anzeigen

Sie können die Uhr des Fernsehgeräts einstellen. Dann wird die aktuelle Uhrzeit angezeigt, wenn Sie die Taste INFO drücken. Wenn Sie die Funktion zum automatischen Ein- bzw. Ausschalten des Fernsehgeräts verwenden möchten, müssen Sie zuvor die Uhrzeit am Fernsehgerät einstellen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ▲ oder ▼, um "Einstellungen" auszuwählen, und drücken Sie dann die Taste ENTER.
2. Drücken Sie die Taste ▲ oder ▼, um "Zeit" auszuwählen, und drücken Sie dann die Taste ENTER.
3. Drücken Sie die Taste ENTER←, um "Zeit einstellen" auszuwählen.

Um...	Drücken Sie die Taste...
Die Option “Monat”, “Datum”, “Jahr”, “Stunde” oder “Minute” zu wählen,	Taste ◀ oder ▶
“Monat”, “Datum”, “Jahr”, “Stunde” oder “Minute” einzustellen,	Taste ▲ oder ▼
Bestätigen Sie die Einstellung	Taste ENTER⊕

TV Einstellungen Plug & Play Sprache :Deutsch Zeit Lichteffekt : TV Modus An Wandhalterung Melodie : Aus Entertainment : Aus Energiesparmod. : Aus PIP Navig. Eingabe Zurück

TV Zeit einstellen Monat 01 Datum 01 Jahr 2008 Stunde 00 Minute 00 ► Navig. ◆ Einstellen ↕ Zurück

1. Drücken Sie zum Beenden die Taste EXIT.

Jedes Mal, wenn Sie die Taste INFO drücken, wird die aktuelle Zeit angezeigt.
➢ Sie können das Jahr, den Monat, die Stunden und Minuten auch einstellen, indem Sie die Zifferntasten auf der Fernbedienung drücken.

Sleep-Timer einstellen

Sie können ein Intervall zwischen 30 und 180 Minuten auswählen, nach dessen Ablauf das Fernsehgerät automatisch in den Standby-Modus geschaltet wird.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ▲ oder ▼, um "Einstellungen" auszuwählen, und drücken Sie dann die Taste ENTER.
2. Drücken Sie die Taste ▲ oder ▼, um "Zeit" auszuwählen, und drücken Sie dann die Taste ENTER.
3. Drücken Sie die Taste ▲ oder ▼, um "Sleep-Timer" auszuwählen, und drücken Sie dann die Taste ENTER.
4. Drücken Sie mehrmals die Taste ▲ oder ▼, bis die gewünschte Zeit angezeigt wird (Aus, 30, 60, 90, 120, 150, 180). Drücken Sie die Taste ENTERG.
5. Drücken Sie zum Beenden die Taste EXIT.
   Wenn die eingestellte Zeit abgelaufen ist, schaltet das Fernsehgerät automatisch in den Standby-Modus.

Einfaches Einstellen

1. Drücken Sie die Taste TOOLS auf der Fernbedienung.
2. Drücken Sie die Taste ▲ oder ▼, um "Sleep-Timer".
3. Drücken Sie die Taste ◀ oder ▶, und wählen Sie die Minuten aus.
4. Drücken Sie zum Beenden mehrmals die Taste EXIT oder TOOLS.

TV Einstellungen Plug & Play Sprache : Deutsch Zeit Lichteffekt : TV Modus An Wandhalterung Melodie : Aus Entertainment : Aus Energiesparmod. : Aus PIP Navig. Eingabe Zurück

TV Zeit Zeit einstellen : 00:00 Sleep-Timer : Aus Timer 1 : 30 Timer 2 : 60 Timer 3 : 90 120 150 180 Navig. Eingabe Zurück

Extras Anynet+ (HDMI-CEC) BildModus : Standard Tonmodus : Benutzerdef. Sleep-Timer ← Aus ► SRS TS XT : Aus Energiesparmod. : Aus Dual I-II : Mono Navig. ← Einstellen → Beenden

Fernsehgerät automatisch ein- und ausschalten

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ▲ oder ▼, um "Einstellungen" auszuwählen, und drücken Sie dann die Taste ENTER☐.
2. Drücken Sie die Taste ▲ oder ▼, um "Zeit" auszuwählen, und drücken Sie dann die Taste ENTER.
3. Drücken Sie die Taste ▲ oder ▼, um "Timer 1", "Timer 2" und "Timer 3" auszuwählen, und drücken Sie dann die Taste ENTER.

Sie können drei verschiedene Einstellungen für den Ein /Ausschalttimer vornehmen.

Voraussetzung dafür ist, dass Sie die Uhr gestellt haben.
4. Wählen Sie mit den Tasten ◀ oder ▶ die gewünschte Option aus.

Drücken Sie zum Ändern der Einstellung die Taste ▲ oder ▼.

♦ Anschaltzeit : Wählen Sie Stunde, Minute und "Aktiviert"/"Deaktiviert". (Zum Aktivieren des Timers, wenn Sie mit den Einstellungen fertig sind, wählen Sie "Aktiviert".)
♦ Ausschaltzeit : Wählen Sie Stunde, Minute und "Aktiviert"/"Deaktiviert". (Zum Aktivieren des Timers, wenn Sie mit den Einstellungen fertig sind, wählen Sie "Aktiviert".)
♦ Lautstärke : Stellen Sie die gewünschte Einschaltlautstärke ein.
♦ Wiederholmodus : Wählen Sie "Einma"I, "Täglich", "Mo - Fr", "Mo - Sa" oder "Sa - So".
♦ Programm : Wanneer de On Timer actief is, kunt u een specifiek kanaal inschakelen.

Sie können die Stunden und Minuten auch über die Zifferntasten auf der Fernbedienung einstellen.
Autom. Ausschalten

Wenn Sie den Timer einstellen, schaltet sich das Fernsehgerät drei Stunden nach dem Einschalten durch den Timer ab, wenn in dieser Zeit keine weiteren Funktionen bedient werden. Diese Funktion ist nur im Modus Ein des Timers verfügbar und verhindert Schäden durch Überhitzung, wenn das Fernsehgerät zu lange eingeschaltet ist.

TV Einstellungen Plug & Play Sprache : Deutsch Zeit Lichteffekt : TV Modus An Wandhalterung Melodie : Aus Entertainment : Aus Energiesparmod. : Aus PIP Navig. Eingabe Zurück

TV Timer 1 Anschaltzeit 00 : 00 Deaktiviert Ausschaltzeit 00 : 00 Deaktiviert Lautstärke Programm 10 1 Wiederholmodus Einmal ► Navig. ◆ Einstellen ↕ Zurück

Sprache auswählen

Wenn Sie das Gerät das erste Mal verwenden, müssen Sie die Sprache auswählen, die für die Menüs und Hinweise verwendet wird.

1. Drücken Sie die Taste MENU, um das Bildschirmmenü anzuzeigen. Drücken Sie die Taste ▲ oder ▼, um "Einstellungen" auszuwählen, und drücken Sie dann die Taste ENTERG.
2. Drücken Sie die Taste ▲ oder ▼, um "Sprache" auszuwählen, und drücken Sie dann die Taste ENTER.
3. Wählen Sie eine bestimmte Sprache aus, indem Sie wiederholt die Taste ▲ oder ▼ drücken. Drücken Sie die Taste ENTER.
4. Drücken Sie zum Beenden die Taste EXIT.

TV Einstellungen Plug & Play Sprache : Deutsch Zeit Lichteffekt : TV Modus An Wandhalterung Melodie : Aus Entertainment : Aus Energiesparmod. : Aus PIP Navig. Eingabe Zurück

Einstellen des Lichteffekts (modellabhängig)

Sie können die LED an der Vorderseite des Fernsehgeräts je nach Wunsch an- bzw. abschalten. Schalten Sie sie ab, wenn Sie Energie sparen möchten oder die LED Ihre Augen stört.

1. Drücken Sie die Taste MENU, um das Bildschirmmenü anzuzeigen. Drücken Sie die Taste ▲ oder ▼, um "Einstellungen" auszuwählen, und drücken Sie dann die Taste ENTER.
2. Drücken Sie die Taste ▲ oder ▼, um "Lichteffekt" auszuwählen, und drücken Sie dann die Taste ENTER.
3. Drücken Sie die Tasten ▲ oder ▼, um "Aus", "Standby", "TV Modus An" oder "Ein" auszuwählen. Drücken Sie die Taste ENTERG.

♦ Aus: LED geht nicht an.
♦ Standby: Die LED wird im Standby-Modus eingeschaltet.
♦ TV Modus An: Die LED leuchtet beim Fernsehen.
◆ Ein: Die LED leuchtet immer.

Stellen Sie diesen "Lichteffekt" "Aus", um den Stromverbrauch zu reduzieren.

TV Einstellungen Plug & Play Sprache :Deutsch Zeit Lichteffekt : TV Modus An Wandhalterung Melodie :Aus Entertainment :Aus Energiesparmod. :Aus PIP Navig. Eingabe Zurück

SAMSUNG LED

1. Drücken Sie zum Beenden die Taste EXIT.

Melodie / Entertainment / Energiesparmod.

1. Drücken Sie die Taste MENU, um das Menü anzuzeige. Drücken Sie die Taste ▲ oder ▼, um "Einstellungen" auszuwählen, und drücken Sie dann die Taste ENTER.
2. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER.
3. Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER.
4. Drücken Sie zum Beenden die Taste EXIT.

TV Einstellungen Plug & Play Sprache : Deutsch Zeit Lichteffekt : TV Modus An Wandhalterung Melodie : Aus Entertainment : Aus Energiesparmod. : Aus PIP Navig. Eingabe Zurück

♦ Melodie: Aus/Gering/Mittel/Hoch

Sie können die Melodie auswählen, die beim Ein- und Ausschalten des Fernsehers abgespielt wird.

Die Melodie wird nicht abgespielt.

• Wenn das Fernsehgerät keinen Ton ausgibt, weil die MUTE-Taste gedrückt wurde.
• Wenn das Fernsehgerät keinen Ton ausgibt, weil die Taste ⏻ (Lautstärke) gedrückt wurde.
• Wenn das Fernsehgerät mit dem Sleep-Timer ausgeschaltet wird.

♦ Entertainment: Aus/Sport/Kino/Spiel

Im Modus "Entertainment" können Sie die optimale Anzeige und den optimalen Ton für Sport, Kinofilme und Spiele auswählen.

• Aus: Deaktivieren Sie die Funktion "Entertainment".
• Sport: Hiermit erzielen Sie optimale Bild- und Tonqualität für Sport. Farbe und Ton sind deutlich ansprechender.
• Kino: Hiermit erzielen Sie optimale Bild- und Tonqualität für Kinofilme. Farbe und Ton sind detailreicher und ansprechender.
• Spiel: Hiermit erzielen Sie optimale Bild- und Tonqualität für Spiele. In diesem Modus können Sie die Spielgeschwindigkeit erhöhen, wenn Sie eine externe Spielkonsole an Ihr Fernsehgerät anschließen.
  Wenn Sie einen der drei Modi von "Entertainment" auf aktivieren, werden die Einstellungen gesperrt und können nicht verändert werden. Wenn Sie Änderungen am Bild- und Tonmodus vornehmen möchten, müssen Sie den Modus "Entertainment" deaktivieren.
  Die Einstellungen für "Entertainment" werden für jede Signalquelle gespeichert.
  Wenn Sie einen der drei Modi von "Entertainment" aktivieren, werden die Funktionen für "SRS TS TXT" gesperrt und können nicht mehr verwendet werden.

Sie können auch mehrmals die Taste E.MODE auf der Fernbedienung drücken, um eine der Einstellungen für "Entertainment" zu ändern.

TTX/MIX PSIZE DMA E.MODE HDMI

♦ Energiesparmod.: Aus/Gering/Mittel/Hoch/ Auto

Mit dieser Funktion wird die Helligkeit des Bildschirms entsprechend den Lichtverhältnissen der Umgebung angepasst.

• Aus: Deaktiviert die Energiesparfunktion.
• Gering: Hiermit stellen Sie die Energiesparfunktion auf Niedrig.
• Mittel: Hiermit stellen Sie die Energiesparfunktion auf Mittel.
• Hoch: Hiermit stellen Sie die Energiesparfunktion auf Hoch.
• Auto: Mit dieser Funktion wird die Helligkeit des Fernsehgeräts automatisch an das angezeigte Bild angepasst.

Einfaches Einstellen

1. Drücken Sie die Taste TOOLS auf der Fernbedienung.
2. Drücken Sie die Taste ▲ oder ▼, um "Energiesparmod."
3. Drücken Sie die Taste ◀ oder ▶, um "Aus", "Gering", "Mittel", "Hoch" oder "Auto".
4. Drücken Sie zum Beenden mehrmals die Taste EXIT oder TOOLS.

Extras Anynet+ (HDMI-CEC) BildModus : Standard Tonmodus : Benutzerdef. Sleep-Timer : Aus SRS TS XT : Aus Energiesparmod. ← Aus → Dual I-II : Mono Navig. Einstellen Beenden

Signalquelle auswählen

Sie können zwischen den an den Eingangsbuchsen des Fernsehgeräts angeschlossenen externen Quellen auswählen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ▲ oder ▼, um "Eingang" auszuwählen, und drücken Sie dann die Taste ENTER.
2. Drücken Sie die Taste ENTER, um "Quelle" auszuwählen.

Wenn keine externen Geräte mit dem Fernsehgerät verbunden sind, werden in der Liste "Quellen" nur "TV", "Ext.1" und "Ext.2" aktiviert. "AV", "S-Video", "Komp.", "PC", "HDMI1", "HDMI2", "HDMI3" werden nur aktiviert, wenn sie an das Gerät angeschlossen sind.

1. Wählen Sie mit der Taste ▲ oder ▼ die gewünschte Option aus. Drücken Sie die Taste ENTER☐.

Drücken Sie auf der Fernbedienung die Taste SOURCE, um zwischen den verfügbaren Quellen umzuschalten. Der TV-Modus kann durch Drücken der Taste TV, der Zifferntasten (0\~9) und der Taste P↗/√ auf der Fernbedienung ausgewählt werden. Er kann jedoch nicht mit Sie können den HDMI-Modus auch einfach durch Drücken der Taste HDMI auf der Fernbedienung auswählen.

TV Eingang Quellen : TV Name bearb. Anynet+(HDMI-CEC) WISELINK Navig. Eingabe Zurück

TV TV Ext.1 : ---- Ext.2 : ---- AV : ---- S-Video : ---- Komp. : ---- PC : ---- Mehr Navig. Eingabe Zurück
    AY["+"]
    AZ["-"]
    BA["+"]
    BB["-"]
    BC["-"]
    BD["-"]
    BE["-"]
    BF["-"]
    BG["-"]
    BH["-"]
    BI["-"]
    BJ["-"]
    BK["-"]
    BL["-"]
    BM["-"]
    BN["-"]
    BO["-"]
    BP["-"]
    BP2["-"]
    BP3["-"]
    BP4["-"]
    BP5["-"]
    BP6["-"]
    BP7["-"]
    BP8["-"]
    BP9["-"]
    BP10["-"]
    BP11["-"]
    BP12["-"]
    BP13["-"]
    BP14["-"]
    BP15["-"]
    BP16["-"]
    BP17["-"]
    BP18["-"]
    BP19["-"]
    BP20["-"]
    BP21["-"]
    BP22["-"]
    BP23["-"]
    BP24["-"]
    BP25["-"]
    BP26["-"]
    BP27["-"]
    BP28["-"]
    BP29["-"]
    BP30["-"]
    BP31["-"]
    BP32["-"]
    BP33["-"]
    BP34["-"]
    BP35["-"]
    BP36["-"]
    BP37["-"]
    BP38["-"]
    BP39["-"]
    BP40["-"]
    BP41["-"]
    BP42["-"]
    BP43["-"]
    BP44["-"]
    BP45["-"]
    BP46["-"]
    BP47["-"]
    BP48["-"]
    BP49["-"]
    BP50["-"]
    BP51["-"]
    BP52["-"]
    BP53["-"]
    BP54["-"]
    BP55["-"]
    BP56["-"]
    BP57["-"]
    BP58["-"]
    BP59["-"]
    BP60["-"]
    BP61["-"]
    BP62["-"]
    BP63["-"]
    BP64["-"]
    BP65["-"]
    BP66["-"]
    BP67["-"]
    BP68["-"]
    BP69["-"]
    BP70["-"]

Signalquellennamen bearbeiten

Vergeben Sie für die an die Eingangsbuchsen angeschlossenen Geräte Namen, um die Auswahl der Signalquelle zu vereinfachen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ▲ oder ▼, um "Eingang" auszuwählen, und drücken Sie dann die Taste ENTER ^G .
2. Drücken Sie die Taste ▲ oder ▼, um "Name bearb." auszuwählen, und drücken Sie dann die Taste ENTER☐.
3. Drücken Sie die Taste ▲ oder ▼, um das Gerät auszuwählen, das Sie bearbeiten möchten. Drücken Sie die Taste ENTER.
4. Drücken Sie die Taste ▲ oder ▼, um das gewünschte Gerät auszuwählen, und drücken Sie dann die Taste ENTER.
5. Drücken Sie zum Beenden die Taste EXIT.
   Wenn ein PC mit einer Auflösung von 1920 x 1080 bei 60 Hz an den Anschluss HDMI IN 2 angeschlossen wird, legen Sie in "Name bearb." im Modus "Eingang" den HDMI2-Modus auf "PC" fest.

TV Eingang Quellen : TV Name bearb. Anynet+(HDMI-CEC) WISELINK Navig. Eingabe Zurück

TV Name bearb. Ext.1 Ext.2 AV S-Video Komp. PC HDMI1 HDMI2 HDMI3 VCR DVD Kabel-STB Sat-STB PVR-STB AV-Receiver Navig. Eingabe Zurück

PC-Software installieren (unter Windows XP)

Im Folgenden sind die Windows-Anzeigeeinstellungen für die meisten Computer aufgeführt. Die tatsächlich auf dem Computer angezeigten Fenster variieren je nach Version von Windows und der jeweiligen Videokarte. Selbst wenn das angezeigte Fenster abweicht, gelten in den meisten Fällen die gleichen Grundinformationen für die Einstellung. (Wenden Sie sich andernfalls an den Computerhersteller oder Samsung-Händler.)

1. Klicken Sie zuerst im Startmenü von Windows auf "Systemsteuerung".
2. Wenn das Fenster "Systemsteuerung" angezeigt wird, doppelklicken Sie auf "Darstellung und Designs".

3. Wenn das Fenster "Systemsteuerung" angezeigt wird, doppelklicken Sie auf "Anzeige". Anschließend wird ein Dialogfeld angezeigt.

4. Navigieren Sie im Dialogfeld "Anzeige" zur Registerkarte "Einstellungen". Stellen Sie die Bildschirmauflösung auf folgenden Wert: Optimum- 1920 X 1080

Wenn das Dialogfeld eine Option für die Bildschirmfrequenz enthält, muss als Einstellung "60" oder "60 Hz" ausgewählt werden. Andernfalls klicken Sie einfach auf "OK", um das Dialogfeld zu schließen.

Bildschirmposition und -größe hängen vom Typ des PC-Monitors und seiner Auflösung ab.

Bei den in der Tabelle angegebenen Auflösungen handelt es sich um die empfohlenen Auflösungen.

D-Sub Eingang

Vollbildmodus	Auflösung	Horizontal Frequenz (kHz)	Vertikal Frequenz (Hz)	Pixelakt Frequenz (MHz)	Sync-Polarität (H/V)
IBM	640 x 350	31,469	70,086	25,175	+ / -
	720 x 400	31,469	70,087	28,322	- / +
VESA	640 x 480	31,469	59,940	25,175	- / -
	640 x 480	37,861	72,809	31,500	- / -
	640 x 480	37,500	75,000	31,500	- / -
	800 x 600	37,879	60,317	40,000	+ / +
	800 x 600	48,077	72,188	50,000	+ / +
	800 x 600	46,875	75,000	49,500	+ / +
	1024 x 768	48,363	60,004	65,000	- / -
	1024 x 768	56,476	70,069	75,000	- / -
	1024 x 768	60,023	75,029	78,750	+ / +
	1280 x 1024	63,981	60,020	108,000	+ / +
	1280 x 1024	79,976	75,025	135,000	+ / +
	1360 x 768	47,712	60,015	85,500	+ / +
	1600 x 1200	75,000	60,000	162,000	+ / +
CVT	1920 x 1080RB	66,587	59,934	138,500	+ / -

HDMI/DVI Eingang

Vollbildmodus	Auflösung	Horizontal Frequenz (kHz)	Vertical Frequenz (Hz)	Pixelakt Frequenz (MHz)	Sync-Polarität (H/V)
VESA	640 x 480	31,469	59,940	25,175	- / -
	800 x 600	37,879	60,317	40,000	+ / +
	1024 x 768	48,363	60,004	65,000	- / -
	1280 x 1024	63,981	60,020	108,000	+ / +
	1360 x 768	47,712	60,015	85,500	+ / +
	1600 x 1200	75,000	60,000	162,000	+ / +
CEA	1920 x 1080p	67,500	60,000	148,500	+ / +

Eine Verbindung über HDMI/DVI-Kabel kann nur über HDMI IN 2 erfolgen.
Das Zeilensprungverfahren wird nicht unterstützt.
Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird.
Separate- und Composite-Modus werden unterstützt. SOG wird nicht unterstützt.
Ein zu langes oder qualitativ geringwertiges VGA-Kabel kann in hochauflösenden Modi (1920 x 1080 oder 1600 x 1200) zu Bildrauschen führen.

Fernsehgerät mithilfe des PCs einstellen

Drücken Sie die Taste SOURCE, um den Modus PC einzustellen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ENTER, um "Bild" auszuwählen.
2. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER.
3. Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER.
4. Zum Beenden drücken Sie die Taste EXIT.

♦ Autom. Einstellung

Die automatische Einstellung ermöglicht eine automatische Anpassung des PC-Monitors an das eingehende PC-Videosignal. Die Werte für "fine", "coarse" und "position" werden automatisch eingestellt.

Einfaches Einstellen

1. Drücken Sie die Taste TOOLS auf der Fernbedienung.
2. Drücken Sie die Taste ▲ oder ▼, um "Autom. Einstellung", auszuwählen, und drücken Sie dann die Taste ENTER.

PC-Bildschirm:

Grob/Fein

Durch das Einstellen der Bildqualität können Bildstörungen und Rauschen beseitigt oder verringert werden. Falls sich Bildrauschen durch die Feinabstimmung allein nicht beheben lässt, stellen Sie zunächst die Frequenz möglichst genau ein (Grob). Führen Sie dann erneut eine Feinabstimmung durch. Nachdem Sie das Bildrauschen durch die Grob- und Feinabstimmung des Bildes verringert haben, stellen Sie die Position des Bildes so ein, dass es auf dem Bildschirm zentriert ist.

Wählen Sie mit den Tasten ▲ oder ▼ die Option "Grob" oder "Fein" aus. Drücken Sie dann die Taste ENTER.

Stellen Sie die Bildqualität mit den Tasten ◀ oder ▶ ein.

Drücken Sie die Taste ENTER.

Position

Passen Sie die Position des PC-Bilds an, wenn es nicht auf das Fernsehbild passt.

Stellen Sie mit den Tasten ▲ oder ▼ die vertikale Position ein.

Stellen Sie mit den Tasten ◀ oder ▶ die horizontale Position ein.

Drücken Sie die Taste ENTER.

Bild zurücksetzen

Sie können alle Bildeinstellungen auf die werkseitig eingestellten Ausgangswerte zurücksetzen.

TV Bild Modus : Standard Hinter.Licht 7 Kontrast 95 Helligkeit 45 Schärfe 50 Autom. Einstellung PC-Bildschirm Detaileinstellungen Mehr Navig. Eingabe Zurück

Autom. Einstellen läuft Bitte warten

Extras Anynet+ (HDMI-CEC) BildModus : Standard Tonmodus : Benutzerdef. Sleep-Timer : Aus SRS TS XT : Aus Energiesparmod. : Aus PIP Autom. Einstellung Navig. Eingabe Beenden

TV PC-Bildschirm Grob 50 Fein 93 Position ▷ Bild zurücksetzen ▷ Navig. Eingabe Zurück

TV Position Navig. Eingabe Zurück

TV PC-Bildschirm Grob 50 Fein 93 Position Bild zurücksetzen Navig. Eingabe Zurück

Verwenden der WISELINK-Funktion

Diese Funktion ermöglicht es Ihnen Foto- (JPEG) und Audiodateien (MP3), die auf einem USB Mass Storage Class (MSC) gespeichert sind, anzusehen und abzuspielen.

Drücken Sie auf der Fernbedienung die Taste POWER ⏻.

Schließen Sie ein USB-Gerät mit JPEG- und/oder MP3-Dateien an die WISELINK-Buchse (USB-Buchse) an der Seite des Fernsehers an.

Wenn Sie in den WISELINK-Modus wechseln, ohne dass ein USB-Gerät angeschlossen wurde, erscheint die Meldung "Kein

Seitenverkleidung des Fernsehgeräts USB-Laufwerk HDMI3 HDMI4 AV IN 2

Gerät angeschlossen". Schließen Sie in diesem Fall das USB-Gerät an, verlassen Sie den Bildschirm, indem Sie die W.LINK -Taste auf der Fernbedienung drücken und öffnen Sie den WISELINK-Bildschirm erneut.

Es können nur alphanumerische Zeichen als Ordner- oder Dateinamen verwendet werden (Foto, Musik).

Das Dateisystem unterstützt nur FAT16/32 (Das NTFS-Dateisystem wird nicht unterstützt)

Manche Typen von USB-Digitalkameras und Audiogeräten sind eventuell nicht mit diesem Fernseher kompatibel.

Wiselink unterstützt nur das USB Mass Storage Class-Gerät (MSC). MSC ist eine Massenspeicherklasse Bulk-Only Transport-Gerät. Beispiele für MSC sind Speicherkarten und Flashkartenleser (Weder USB HDD noch HUB werden unterstützt.)

Bevor Sie Ihr Gerät an den Fernseher anschließen, erstellen Sie bitte Sicherheitskopien Ihrer Dateien, um diese vor Schäden oder Datenverlust zu schützen. SAMSUNG haftet nicht für eine eventuelle Datenbeschädigungen oder Datenverlust.

Bitte schließen Sie das Gerät direkt an den USB-Anschluss Ihres Fernsehers an. Wenn Sie eine separaten Kabelanschluss verwenden, kann ein USB-Kompatibilitätsproblem entstehen.

Es werden nur MP3- und JPEG-Dateiformate unterstützt.

Das mp3-Format von Wiselink unterstützt nur Musikdateien mit hoher Abtastfrequenz (32 kHz, 44,1 kHz oder 48 kHz).

Wir empfehlen das sequentielle JPEG-Format. Beim progressiven JPEG-Format geht viel Speicherplatz verloren und die Entschlüsselung kann fehlschlagen.

Trennen Sie während des "Laden" die Verbindung mit dem USB-Gerät nicht.

MTP (Media Transfer Protocol) wird nicht unterstützt.

Die Spieldauer einer MP3-Datei kann als '00:00:00' angezeigt werden, wenn die Spielzeitinformationen am Anfang der Datei nicht gefunden werden.

Je höher die Bildauflösung, desto länger dauert es, ein Bild auf dem Bildschirm anzuzeigen.

Die Foto- oder Musikliste zeigt bis zu 300 Ordner oder Dateien an.

Das Laden kann, je nach Größe der Datei, einige Zeit dauern.

Verwenden des WISELINK-Menüs

1. Drücken Sie die MENU-Taste. Drücken Sie die ▲- oder ▼-Taste, um "Eingang" zu wählen, drücken Sie anschließend die ENTER☐-Taste.

2. Drücken Sie die ▲- oder ▼-Taste, um "WISELINK" auszuwählen, drücken Sie anschließend die ENTERG-Taste.

3. Drücken Sie die ▲- oder ▼-Taste, um das entsprechende USB-Speichergerät auszuwählen, drücken Sie anschließend ENTER.

Das "WISELINK"-Menü kann je nach USB-Speichergerät, das an den Fernseher angeschlossen wurde, unterschiedlich sein.
Einige Geräte werden aufgrund von Kompatibilitätsproblemen nicht unterstützt.

1. Drücken Sie die ◀- oder ▶-Taste, um sich zu einem Symbol zu bewegen, drücken Sie anschließend ENTER☐.

Um den WISELINK-Modus zu verlassen, drücken Sie die W.LINK-Taste auf der Fernbedienung.

Drücken Sie die W.LINK-Taste auf der Fernbedienung, um das WISELINK-Menü anzuzeigen.

TV Eingang Quellen : TV Name bearb. Anynet+ (HDMI-CEC) WISELINK Navig. Eingabe Zurück

TURSELINK STORAGE DEVICE STORAGE DEVICE STORAGE DEVICE STORAGE DEVICE USB SUM Navig. Eingabe Beenden

PHISELINK Photo SUM 861MB/994MBFree Foto Musik Einstellungen Navig. Eingabe Zurück

CH LIST MENU WLINK TOOLS RETURN

Verwenden der Fernbedienungstaste im WISELINK-Menü

Taste	Vorgang
▲/▼/◄/►	Bewegen des Cursors und Auswählen eines Objekts.
ENTER	Das derzeit gewählte Objekt wählen.
	Abspielen der Präsentation oder MP3-Datei.
	Anhalten der Präsentation oder MP3-Datei.
RETURN	Zum vorherigen Menü zurückkehren.
INFO	Verschiedene Fuktionen aus den Foto- und Musikmenüs ausführen.
	Die aktuelle Diaschau oder MP3-Datei anhalten.
	Nach oben oder nach unten blättern (Dateilistenobjekt)
EXIT	Aktuelle Funktion anhalten und zum vorherigen, übergeordneten Menü zurückkehren.

Verwenden der FOTO (JPEG)-Liste

Dieses Menü zeigt JPEG-Dateien und Ordner, die auf einem USB-Speichergerät gespeichert sind.

1. Führen Sie die Schritte 1 bis 3 des Abschnitts "Verwenden des WISELINK-Menüs" aus. (Beziehen Sie sich auf Seite 31)
2. Drücken Sie die ◀- oder ▶-Taste, um zu "Foto" zu gelangen, drücken Sie anschließend ENTER. Die gespeicherte Dateiinformation wird als Ordner oder als Datei angezeigt.

3. Drücken Sie die Tasten ▲, ▼, ◀ und ▶, um eine Datei auszuwählen.

4. Durch Drücken der ENTER ^G -Taste über einem Fotosymbol wird das aktuell ausgewählte Bild auf dem ganzen Bildschirm angezeigt.

5. Durch Drücken der ENTER ^← -Taste über einem Ordnersymbol werden alle im Ordner enthaltenen JPEG-Dateien angezeigt.

Um den WISELINK-Modus zu verlassen, drücken Sie die W.LINK-Taste auf der Fernbedienung.

Wenn Sie den Cursor auf ein Foto bewegen, kann es einige Sekunden dauern, um die Datei zu laden. Dann erscheint das Laden... -Symbol oben links auf dem Bildschirm.
Es dauert einige Zeit, um JPEG-Dateien als Miniaturbilder anzuzeigen.
Dieses Menü zeigt auschließlich Dateien mit der Endung jpg an. Dateien in anderen Formaten, wie bmp oder tiff, werden nicht angezeigt.
Die Dateien werden auf einer Seite angezeigt. Es werden 15 Miniaturfotos pro Seite angezeigt.
Die Miniaturfotos werden von links nach rechts und oben nach unten von 1 bis 15 nummeriert.
Manche Typen von USB-Digitalkameras und Audiogeräten sind eventuell nicht mit diesem Fernseher kompatibel.
Ordner werden zuerst angezeigt, gefolgt von allen JPG-Dateien im aktuellen Ordner. Die Ordner und JPEG-Dateien werden in alphabetischer Reihenfolge sortiert.
Wenn das Foto auf dem ganzen Bildschirm angezeigt wird, können Sie heran- oder wegzoomen oder das Foto auf dem Bildschirm drehen.
Während ein Foto auf dem ganzen Bildschirm angezeigt wird, können Sie mithilfe der Tasten ◀ oder ▶ ein weiteres Foto in dem selben Ordner ansehen.
Wenn ein Foto-Symbol ausgewählt ist, können Sie durch Drücken der Taste ▶ eine Diashow starten.
Fotos ohne EXIF-Information können je nach Bildqualität und Auflösung eventuell nicht als Miniaturfotos in der FOTOLISTE angezeigt werden.

Eine Diaschau ansehen

1. Drücken Sie die INFO-Taste, um die Option ("Diashow starten", "Alle wählen") auszuwählen.
2. Drücken Sie die ▲- oder ▼-Taste, um "Diashow starten" zu wählen und drücken Sie anschließend ENTER.

Während der Diaschau werden die Dateien der aktuell gezeigten Datei der Reihenfolge nach angezeigt.
MP3-Dateien können während einer Diaschau automatisch abgespielt werden, wenn die Hintergrundmusik aktiviert ist. Um diese Funktion zu aktivieren, müssen sich MP3-Dateien und andere Fotodateien im selben Ordner auf dem USB-Speichergerät befinden.

1. Drücken Sie während einer Diaschau die INFO-Taste, um folgende Optionen einzustellen ("Diashow-Geschwindigkeit", "Hintergrundmusik", "Einstellung der Hintergrundmusik", "Liste"). Drücken Sie die ▲- oder ▼-Taste, um die Option zu wählen und drücken Sie anschließend ENTER.

- Drücken Sie nach dem Einstellen der Option ENTER←, um die Änderung zu übernehmen.

PHISELINK Photo SUM 861MB/994MBFree Foto Musik Einstellungen Navig. Eingabe Zurück

ISELINK Photo 500 MB 47KB Jun 1/2006 503 SUM 89/MB/99/MB Photo 0001 Upper Folder Forder1 Photo 0001 Photo 0001 None File 4 File 5 File 6 File 7 File 8 File 9 File 10 File 11 File 12 File 13 Wählen Navig. Engabe INFO Option Zurück

USELINK Photo 50040 47KB Jun 12008 3/23 Photo 0001 Upper Folder Forder1 Photo 0001 Photo 0001 None File 1 File 2 File 3 File 4 File 5 File 6 File 7 File 8 File 9 File 10 File 11 File 12 File 13 Deshow starten Alte wihlen INFO Be###m Navig. Eingabe INFO Option Zurück

Dishow-Geschwindigkeit Normal Hintergrundmazik. End Zukunft der Hintergrundmazik Liste arc Benedund

Benutzen des Menüs während einer Diaschau

Diashow-Geschwindigkeit:

Auswählen, um die Geschwindigkeit der Diaschau einzustellen.

Drücken Sie die ▲- oder ▼- Taste, um die gewünschte Option auszuwählen ("Schnell", "Normal", "Langsam"), drücken Sie anschließend die ENTER☐-Taste.

Drashow-Geschwindigkeit Normal Einstellung der Hintergrundmusk Liste Normal Normal Language

Hintergrundmusik :

Auswählen, um zu festzulegen, ob während einer Diaschau eine MP3-Datei abgespielt werden soll.

Drücken Sie die ▲- oder ▼-Taste, um die gewünschte Option auszuwählen ("Ein", "Aus"), drücken Sie anschließend die ENTER☐-Taste.

Glenbare Geschäftigkeit: Narmals Hintergrundmusk Ein Einstellung der Hintergrundmusk Liste Aus Ein

Einstellung der Hintergrundmusik:

Während eine Diaschau gezeigt wird, werden MP3-Dateien und Ordner unter dem selben Verzeichnis angezeigt.

Wählen Sie mit den Tasten ▲ oder ▼ einen Ordner und drücken Sie die ENTER ^+ -Taste. Der gewählte Ordner wird markiert. Drücken SieRETURN, um zum Diaschau-Bildschirm zurückzukehren. Die gewählte Hintergrundmusik wird abgespielt.

Wenn Sie die Hintergrundmusik ausschalten, auch wenn Einstellungen für die Hintergrundmusik vorgenommen wurden, wird die Hintergrundmusik nicht abgespielt.

Einstellung der Hintergrundmusik Wählen Sie eine Hintergrundmusik. Upper Folder 01-001 02-002 03-003 04-004 05-005 Wählen Navig. Eingabe Zurück

Liste:

Die Dateiinformation wird als Ordner oder als JPEG-Datei angezeigt.

Um den WISELINK-Modus zu verlassen, drücken Sie die W.LINK-Taste auf der Fernbedienung.

WISELINK Photo 502 MB 49MB Jun 1 2008 323 SUM 885MB/993MB Photo 0001 Upper Folder Forder1 Photo 0001 None File 4 File 5 File 6 File 7 File 8 File 9 File 10 File 11 File 12 File 13 Wählen Navig. Eingabe INFO Option Zurück

Wenn Sie eine Fotodatei wählen, wird die Information der Fotodatei auf der linken Seite des Fernsehbildschirms angezeigt, zum Beispiel die Auflösung, das Datum der Änderung und der Ordner der Datei im aktuellen Verzeichnis (z. B. 10. von 15).

Photo 057480 47KB 361 2008 323 SUM 895MB:99 Upper Folder Forder1 Photo 0001 None File 4 File 5 File 6 File 7 File 8 Navig. Eingabe nro Option Zurick

: Ordner

: Fotosymbol

: Zum vorherigen Ordnerstufensymbol zurückgehen

Zum Beispiel die Auflösung

Dateigröße – Änderungsdatum

Stellung der Datei im aktuellen Verzeichnis

Benutzen des Optionsmenüs

1. Führen Sie die Schritte 1 bis 3 des Abschnitts "Verwenden des WISELINK-Menüs" aus. (Beziehen Sie sich auf Seite 31)
2. Drücken Sie die ◀- oder ▶-Taste, um zu "Foto" zu gelangen, drücken Sie anschließend ENTER. Die gespeicherte Dateiinformation wird als Ordner oder als Datei angezeigt.

3. Drücken Sie die Tasten ▲, ▼, ◀ und ▶, um eine Datei auszuwählen, drücken Sie anschließend die ENTER®-Taste. Durch Drücken der Taste über einem Miniaturbild wird das Foto auf dem ganzen Bildschirm angezeigt.

4. Drücken Sie die INFO-Taste, um die Optionen ("Diashow starten", "Zoom", "Drehen", "Liste") anzuzeigen

Dashnow starter Zoom X1 R Streben 0 R Laste HRC: 0.0000

Zoom:

• Drücken Sie die ▲- oder ▼-Taste, um "Zoom" zu wählen, drücken Sie anschließend die ENTERG-Taste.
• Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER. (X1, X2, X4)
  Wenn Sie das gezoomte Photo nach oben/unten/links/rechts verschieben möchten, drücken Sie die INFO-Taste, um das Optionsmenü zu schließen, und drücken Sie dann auf ▲, ▼, ◀ oder ▶.

X1 Deshow starten Zoom X1 x1 Drehen 0 P x2 Late x4 INTO Sho#e#s

Die Optionen "Diashow starten" oder "Drehen" sind deaktiviert, wenn die Option "Zoom" aktiviert ist.

"> "X1": Originalgröße des Fotos wiederherstellen. "X2": Ein Foto heranzoomen x2. "X4": Ein Foto heranzoomen x4.

▼ / ▲ / ◀ / ▶ : Das herangezoomte Foto nach oben/unten/rechts/links bewegen.

Drehen:

• Drücken Sie die ▲-oder ▼-Taste, um "Drehen" zu wählen, drücken Sie anschließend die ENTER☐-Taste.
• Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER. (0°, 90°, 180°, 270°)

Das gedrehte Bild kann nicht gespeichert werden.

Die Optionen "Diashow starten" oder "Zoom" sind deaktiviert, wenn die Option "Drehen" aktiviert ist.

"> "0°": Dreht das Foto in seine Originalposition "90°": Dreht das Foto um 90 Grad "180°": Dreht das Foto um 180 Grad "270°": Dreht das Foto um 270 Grad

0° Shallow Island Zoom X1.8 Drehen 0 Liste 90° 160° 210° ABC Broadcast

Dieses Menü zeigt die MP3-Dateien unter den auf dem USB-Speichergerät gespeicherten Dateien.

1. Führen Sie die Schritte 1 bis 3 des Abschnitts "Verwenden des WISELINK-Menüs" aus. (Beziehen Sie sich auf Seite 31)
2. Drücken Sie die ◀- oder ▶-Taste, um zu "Musik" zu gelangen, drücken Sie anschließend ENTER. Die gespeicherte Dateiinformation wird als Ordner oder als Datei angezeigt.

3. Drücken Sie die ▲- oder ▼-Taste, um sich zu einem Symbol zu bewegen, drücken Sie anschließend ENTER.

4. Wenn Sie über einem Notensymbol die ENTER®-Taste drücken, wir die Musikdatei sofort abgespielt.

5. Durch Drücken der ENTER®-Taste über einem, Ordnersymbol werden alle in dem Ordner enthaltenen Dateien angezeigt.

6. Um eine Datei auf der nächsten Seite zu wählen, drücken Sie ◀◀ oder ▶▶, um zur nächsten Seite zu gelangen.

7. Um alle Dateien oder eine Datei zu wählen, drücken Sie die INFO-Taste, um die Musikmenüs anzuzeigen. Drücken Sie ENTER®, um "Wiedergabe", "Wiederhole Musik" oder "Alle wählen" zu wählen.

Um den WISELINK-Modus zu verlassen, drücken Sie die W.LINK-Taste auf der Fernbedienung.

Music SUM 861MB/994MBFree Foto Musk Einstellungen Navig. Eingabe Zurück

UPSELINK Music 5MB Jun 1,2008 3/23 Widergabe Winderholie Musik Aus # Aliw wählen movi Benedes 06-006 Upper Folder Folder 1 01-001 02-002 03-003 04-004 05-005 06-006 07-007 08-008 Navig. Eingabe option Zurück

: Ordner

: Musiksymbol

: Zum vorherigen Ordnerstufensymbol zurückgehen

Benutzen des Optionsmenüs

Wiedergabe:

Auswählen, um MP3-Dateien abzuspielen.

Drücken Sie während der Wiedergabe einer MP3-Datei die Taste ☐, um die Wiedergabe anzuhalten.
Drücken Sie die ■-Taste, um den Abspielmodus zu verlassen.
Dieses Menü zeigt nur Dateien mit der Dateinamenserweiterung MP3. Dateien mit anderer Dateinamenserweiterung werden nicht angezeigt, auch wenn sie auf dem gleichen USB-Gerät gespeichert wurden.
Die ausgewählte Datei wird oben mit ihrer Spielzeit angezeigt.
Um die Musiklautstärke anzupassen, drücken Sie VOL ⊕, VOL ⊖ auf der Fernbedienung. Um den Ton stumm zu schalten, drücken Sie die MUTE-Taste auf der Fernbedienung.

Wiederhole Musik:

Auswählen, um wiederholt MP3-Dateien im aktuellen Ordner abzuspielen.

Sie können An oder Aus wählen

Informationssymbol für Musikfunktion

: Wenn alle Musikdateien abgespielt werden.

: Wenn eine Musikdatei abgespielt wird.

: Wenn beim Abspielen von Musik ▶/□□ auf der Fernbedienung gedrückt wird.

: Wenn bei angehaltener Musik die ☐-Taste auf der Fernbedienung gedrückt wird.

Benutzen des Setup-Menüs

Das Setup zeigt die Benutzereinstellungen des WISELINK-Menüs an.

1. Führen Sie die Schritte 1 bis 3 des Abschnitts "Verwenden des WISELINK-Menüs" aus. (Beziehen Sie sich auf Seite31)
2. Drücken Sie die ◀- oder ▶-Taste, um zu "Einstellungen" zu gelangen, drücken Sie anschließend ENTER☐.
3. Drücken Sie die ▲- oder ▼-Taste, um ein gewünschtes Objekt auszuwählen und drücken Sie ENTERG. ("Diashow-Geschwindigkeit", "Hintergrundmusik", "Einstellung der Hintergrundmusik", "Wiederhole Musik", "Bildschirmschoner")
4. Drücken Sie die ▲- oder ▼-Taste, um die Option zu wählen und drücken Sie anschließend ENTER. Um den WISELINK-Modus zu verlassen, drücken Sie die W.LINK-Taste auf der Fernbedienung.

Diashow-Geschwindigkeit:

Auswählen, um die Geschwindigkeit der Diaschau einzustellen. Sie können zwischen "Schnell", "Normal" oder "Langsam" wählen.

Hintergrundmusik :

Auswählen, um zu festzulegen, ob während einer Diaschau eine MP3-Datei abgespielt werden soll. Sie können zwischen Musik "Ein" oder Musik "Aus" wählen.

Einstellung der Hintergrundmusik:

Wenn eine Diaschau gezeigt wird, verwenden Sie die "Einstellung der Hintergrundmusik", um die Musikdatei zu wählen, die Sie hören möchten. Wählen Sie eine MP3-Datei als Hintergrundmusik.

Wiederhole Musik:

Hiermit legen Sie fest, ob die Musikdateien nach Abspielen aller MP3-Dateien im aktuellen Ordner wiederholt abgespielt werden sollen.

Bildschirmschoner:

Auswählen, um die Zeit einzustellen, bis der Bildschirmschoner erscheint. Wenn keine Taste gedrückt wird, erscheint der Bildschirmschoner für 1, 5 oder 10 Minuten.

UPISELINK Setup Diashow-Geschwindigkeit Schnelt Hintergrundmusk Normal Einstellung der Hintergrund Langsam Wiederhole Musik Aus Bildschirmschoner 1min. Navig. Eingabe Zurück

PUISELINK Setup Dishow-Geschwindigkeit Normal Hintergrundmusik Aus Einstellung der Hintergrund Ein Wiederhole Musik Aus Bildschirmachoner 1min. Navig. Eingabe Zurück

Einstellung der Hintergrundmusik Wählen Sie eine Hintergrundmusik. Upper Folder 01-001 02-002 03-003 04-004 05-005 Wählen Navig. Eingabe Zurück

FISELINK Setup Diashow-Geschwindigkeit Normal Hintergrundmusik Ein Einstellung der Hintergrundmusik Wiederhole Musik Aus Bildschirmschoner Ein Navig. Eingabe Zurück

UPISELINK Setup Diashow-Geschwindigkeit Normal Hintergrundmusik Ein Einstellung der Hintergrundmusik Wiederhole Musik Aus Bildschirmschoner 1min. 10min. Navig. Eingabe Zurück

Was ist Anynet+?

Anynet+ ist ein AV Netzwerksystem, mit dem die Benutzer alle angeschlossenen AV-Geräte durch das Menüsystem von Anynet+ mittels einer einheitlichen und benutzerfreundlichen AV-Benutzerschnittstelle steuern können, wenn diese AV-Geräte von Samsung Electronics in einem Netzwerk miteinander verbunden sind.

Anschließen von Anynet ^+ -Geräten

Das Anynet+-System unterstützt nur AV-Geräte, die ihrerseits Anynet+-fähig sind.

Prüfen Sie, ob das AV-Gerät, das Sie an den Fernseher anschließen möchten, eine Anynet+-Kennzeichnung aufweist.

Direkter Anschluss an das Fernsehgerät

Verbinden Sie einen der Anschlüsse [HDMI 1], [HDMI 2] oder [HDMI 3] am Gerät mit dem HDMI OUT-Anschluss am entsprechenden Anynet+-Gerät. Verwenden Sie hierfür das HDMI-Kabel.

Anschluss an das Heimkinosystem

1. Verbinden Sie einen der Anschlüsse [HDMI 1], [HDMI 2] oder [HDMI 3] am Gerät mit dem HDMI OUT-Anschluss am entsprechenden Anynet+Gerät. Verwenden Sie hierfür das HDMI-Kabel.
2. Verbinden Sie den HDMI IN-Anschluss des Heimkinosystems mit dem HDMI OUT-Anschluss des entsprechenden Anynet+-Geräts. Verwenden Sie hierfür das HDMI-Kabel.

Schließen Sie nur einen Receiver an.
Sie können Anynet+-Geräte mithilfe eines HDMI 1.3-Kabels verbinden. Einige HDMI-Kabel unterstützen möglicherweise keine Anynet+-Funktionen.
Schließen Sie alle Videokabel an das Fernsehgerät an. Anynet+ arbeitet, wenn das AV-Gerät, das Anynet+ unterstützt, im Standby-Modus oder angeschaltet ist.
Anynet+ unterstützt maximal 8 AV-Geräte.

Einrichten von Anynet+

Die folgenden Einstellungen für Anynet+ sind verfügbar.

Verwenden der Anynet+-Funktionen

1. Drücken Sie die Taste TOOLS.
   Drücken Sie die Taste ENTER®, um "Anynet+ (HDMI-CEC)" auszuwählen.
   Drücken Sie die Taste ▲ oder ▼, um "Einstellungen" auszuwählen, und drücken Sie dann die Taste ENTER.
2. Drücken Sie die Taste ENTER®, um "Anynet+ (HDMI-CEC)" auszuwählen, und drücken Sie dann die Taste ENTER®.
3. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option "Ein", und drücken Sie dann die Taste ENTER.
   Die Funktion für "Anynet+ (HDMI-CEC)" wird aktiviert.
   Wenn Sie "Aus" wählen, wird "Anynet+ (HDMI-CEC)" deaktiviert.
   Wenn die "Anynet+ (HDMI-CEC)"-Funktion deaktiviert wird, werden auch alle Vorgänge in Verbindung mit Anynet+ deaktiviert.

Extras Anynet+ (HDMI-CEC) BildModus : Standard Tonmodus : Benutzerdef. Sleep-Timer : Aus SRS TS XT : Aus Energiesparmod. : Aus Dual I-II : Mono Navig. Eingabe - Beenden

TV P9 Fernsehen Gerät auswählen Aufnehmen Menü im Gerät Gerätebetrieb Empfänger :Aus Einstellungen Navig. Eingabe Zurück

Einstellungen Anynet+ (HDMI-CEC) : Aus Autom. Ausschalten : Ein Gerätesuche Navig. Eingabe Zurück

Automatisches Abschalten von Anynet+-Geräten durch Abschalten des Fernsehgeräts

1. Drücken Sie die Taste ▲ oder ▼, um "Autom. Ausschalten" auszuwählen, und drücken Sie dann die Taste ENTER.
2. Wählen Sie mit der Taste ▲ oder ▼ die Option "Ja" aus, und drücken Sie dann die Taste ENTER.
   Die Funktion zum automatischen Ausschalten wird aktiviert.
   Wenn Sie "Nein" wählen, wird die Funktion zum automatischen Ausschalten deaktiviert. Zum Beenden drücken Sie die Taste EXIT.

   Damit Sie Anynet+ verwenden können, muss die Geräteauswahl der Fernbedienung auf TV eingestellt sein.
   Wenn Sie die automatische Abschaltung auf Ein setzen, werden auch die angeschlossenen externen Geräte ausgeschaltet, wenn Sie das Fernsehgerät ausschalten. Wenn das Gerät jedoch gerade aufnimmt, darf es nicht abgeschaltet werden.

Einstellungen Anynet+ (HDMI-CEC) : Ein Autom. Ausschalten : Nein Gerätesuche : Ja Navig. Eingabe Zurück

Suchen von Anynet ^+ -Geräten und Umschalten zwischen diesen Geräten

1. Drücken Sie die Taste TOOLS. Drücken Sie die Taste ENTER®, um "Anynet+ (HDMI-CEC)" auszuwählen.
2. Drücken Sie die Taste ▲ oder ▼, um "Gerät auswählen" auszuwählen, und drücken Sie dann die ENTER G-Taste.
3. Wählen Sie ein bestimmtes Gerät durch Drücken der Tasten ▲ oder ▼, und drücken Sie dann die ENTER☐ -Taste. Das System wechselt zum ausgewählten Gerät.
4. Wenn Sie das gewünschte Gerät nicht finden, drücken Sie die Taste ▲ oder ▼, um "Einstellungen" auszuwählen, und drücken Sie dann die ENTER 📄-Taste.
5. Drücken Sie die Tasten ▲ oder ▼, um "Gerätesuche" auszuwählen, und drücken Sie dann die ENTER ⊖-Taste. Die Meldung "Konfigurieren der Anynet +-Verbindung" wird angezeigt. Wenn die Suche nach Geräten abgeschlossen ist, werden die angeschlossenen Geräte im Anynet+-Menü aufgeführt.

Das Umschalten zu den ausgewählten Geräten kann bis zu 2 Minuten dauern. Sie können diesen Vorgang während des Umschaltens nicht abbrechen.
Die zum Suchen nach Geräten erforderliche Zeit hängt von der Anzahl der angeschlossenen Geräte ab.
Wenn die Gerätesuche abgeschlossen ist, wird die Anzahl der gefundenen Geräte nicht angezeigt.
Zwar sucht das Fernsehgerät b eim Anschalten mit der POWER automatisch nach Geräten, aber Geräte, die bei angeschaltetem Fernsehgerät oder unter bestimmten Umständen angeschlossen werden, erscheinen in der Geräteliste nicht. Wählen Sie deshalb das Menü "Gerätesuche", um nach Geräten zu suchen.
Wenn Sie mit der Taste SOURCE eine externe Signalquelle eingestellt haben, können Sie die Anynet+-Funktion nicht verwenden. Achten Sie darauf, immer nur mit der Taste TOOLS zu einem Anynet+-Gerät zu wechseln.

TV P9 Fernsehen Gerät auswählen Aufnehmen Menü im Gerät Gerätebetrieb Empfänger :Aus Einstellungen Navig. Eingabe Zurück

Einstellungen Anynet+ (HDMI-CEC) : Ein Autom. Ausschalten : Ja Gerätesuche Navig. Eingabe Zurück

Anynet+-Menü

Der Inhalt des Anynet+-Menüs hängt vom Typ und Status der an das Fernsehgerät angeschlossenen Anynet+-Geräte ab.

Anynet+-Menü	Beschreibung
Fernsehen	Wechselt vom Anynet+-Modus zum Fernsehmodus.
Gerät auswählen	Ihr Fernsehgerät ist an das entsprechende Gerät angeschlossen.
Aufnehmen	Startet ein Aufnahme. (Diese Menüption funktioniert nur bei aufnahmefähigen Geräten.)
Menü im Gerät	Zeigt das Menü des angeschlossenen Geräts an. Beispiel. Wenn ein DVD-Recorder angeschlossen ist, wird der Menütitel für den DVD-Recorder angezeigt.
Gerätebetrieb	Zeigt das Menü für die Wiedergabesteuerung des angeschlossenen Geräts an. Beispiel. Wenn ein DVD-Recorder angeschlossen ist, wird das Menü für die Wiedergabesteuerung des DVD-Recorders angezeigt.
Empfänger	Die Tonausgabe erfolgt über den Receiver.
Einstellungen	Sie können die Umgebung für die Verwendung von Anynet+ einstellen.

Im Anynet+-Modus verfügbare Tasten der TV-Fernbedienung

Gerätetyp	Betriebsstatus	Verfügbare Tasten
Anynet+-Gerät	Wenn nach dem Wechseln zum Gerät das Menü des entsprechenden Geräts auf dem Bildschirm angezeigt wird.	Zifferntasten / / / / ENTER tastenFarbige TastenTaste EXIT
	Nach dem Wechseln zum Gerät beim Abspielen einer Datei	◀ (Rückwärts suchen)/ ▶ (Vorwärts suchen)/ ■ (Stopp)/ ▶ (Wiedergabe)/ ■ (Pause)
Gerät mit eingebautem Tuner	Nach dem Wechseln zum Gerät beim Fernsehen	P ^ / -Taste
Audiogerät	Beim Aktivieren des Receivers	Taste VOL / MUTE Taste

Die Anynet+-Funktionen können nur verwendet werden, wenn die Fernbedienung auf TV gestellt ist.
Die Taste ⚙ funktioniert nur im Aufnahmemodus.

Sie können Anynet+-Geräte nicht mit den Tasten an Ihrem Fernsehgerät bedienen. Sie können Anynet+-Geräte nur mit der TV-Fernbedienung steuern.
Die TV-Fernbedienung funktioniert unter bestimmten Umständen nicht. Wählen Sie in diesem Fall das Anynet+-Gerät nochmals aus.
Die Anynet+-Funktionen sind für Geräte anderer Hersteller nicht verfügbar.
Im Anynet+-Modus funktionieren die Farbtasten möglicherweise nicht ordnungsgemäß.
Die Funktionen der Tasten ◀◀, ▶▶ können je nach Gerät unterschiedlich sein.

Aufnehmen

Sie können Fernsehprogramme mit einem Recorder aufnehmen.

Drücken Sie die ●-Taste.

Die Aufnahme beginnt. Aber nur, wenn ein Anynet+-fähiges Aufnahmegerät angeschlossen ist.

Im Fernsehmodus wird das aktuelle Fernsehprogramm aufgenommen. Wenn Sie Bilder aus einer anderen Signalquelle anzeigen, wird das Videosignal aus dieser Quelle aufgenommen.

Sie können das Signal der jeweiligen Quelle aufnehmen. Wählen Sie hierzu Record, nachdem Sie die TOOLS-Taste gedrückt haben.
Überprüfen Sie vor der Aufnahme, ob der Antennenstecker ordnungsgemäß am Aufnahmegerät angeschlossen ist.
Informationen zur Antennenverbindung mit dem Aufnahmegerät finden Sie im Benutzerhandbuch zur Antennenverbindung.

Tonwiedergabe mit einem Receiver

Sie können die Tonwiedergabe über einen Receiver anstelle des TV-Lautsprechers laufen lassen.

1. Drücken Sie die Taste TOOLS.

Drücken Sie die Taste ENTER®, um "Anynet+ (HDMI-CEC)" auszuwählen.

Drücken Sie die Taste ▲ oder ▼, um "Empfänger" auszuwählen, und drücken Sie dann die Taste ENTER.

1. Wählen Sie durch Drücken der Tasten ◀ oder ▶ die Option "Ein", und drücken Sie dann die Taste ENTER. Sie können jetzt Ton mit dem Receiver wiedergeben.

2. Drücken Sie zum Beenden die Taste EXIT.

Wenn der Receiver angeschaltet ist, erfolgt die Tonwiedergabe durch den 2-Kanal-Receiver.
Wenn der Receiver ausschließlich für ein Heimkinosystem bestimmt ist (also nur Audio unterstützt), wird er in der Geräteliste möglicherweise nicht aufgeführt.
Bei Inhalten mit einem Urheberrechtsproblem erfolgt die Wiedergabe über den Receiver möglicherweise nicht störungsfrei.
Wenn es zu einer Unterbrechung der Stromversorgung des Fernsehgeräts kommt, wenn der "Empfänger" angeschaltet "Ein" ist (z. B. durch Herausziehen des Netzkabels oder einen Stromausfall), ist möglicherweise "TV-Lautsprecher" aktiviert "Aus", wenn Sie das Fernsehgerät wieder anschalten. (siehe Seite 22)

TV P9 Fernsehen Gerät auswählen Aufnehmen Menü im Gerät Gerätebetrieb Empfänger :Aus Einstellungen Navig. Eingabe Zurück

Prüfen Sie Folgendes, bevor Sie sich an den Service wenden

Problem	Lösung
Anynet+ funktioniert nicht.	Prüfen Sie, ob es sich um ein Anynet+-Gerät handelt. Das Anynet+-System unterstützt nur Anynet+-fähige Geräte.Schließen Sie nur einen Receiver an.Prüfen Sie, ob das Netzkabel des Anynet+-Geräts richtig angeschlossen ist.Prüfen Sie die Video/Audio/ HDMI 1.3 kabelverbindungen des Anynet+-Geräts.Prüfen Sie, ob Anynet+ (HDMI-CEC) im Menü “Einstellungen” von Anynet+ auf An eingestellt ist.Uberprüfen Sie, ob die Fernbedienung im TV-Modus arbeitet.Prüfen Sie, ob es sich um eine ausschließlich für Anynet+ geeignete Fernbedienung handelt.Anynet+ funktioniert unter bestimmten Umständen nicht. (Kanalsuche, Bedienung von WISELINK, Plug&Play usw.)Stellen Sie nach dem Anschließen oder Entfernen des HDMI 1.3-Kabels sicher, dass die Geräte wieder gesucht werden, oder starten Sie das TV-Gerät erneut.Uberprüfen Sie, ob die Funktion “Anynet+” des Anynet+-Geräts eingeschaltet ist.
Ich möchte Anynet+ starten.	Prüfen Sie, ob das Anynet+-Gerät ordnungsgemäß an das Fernsehgerät angeschlossen ist, und kontrollieren Sie zudem, ob Anynet+ (HDMI-CEC) im Menü Anynet+ Setup (Einstellungen für Anynet+) aktiviert ist.Drücken Sie die Taste TV auf der TV-Fernbedienung, um zu TV zu wechseln. Drücken Sie dann die TOOLS-Taste, um das Anynet+-Menü anzuzeigen und die gewünschte Menüoption auszuwählen.
Ich möchte Anynet+ EXIT.	Wählen Sie im Anynet+-Menü die Option Fernsehen.Drücken Sie die Taste SOURCE auf der TV-Fernbedienung, und wählen Sie ein Gerät, bei dem es sich nicht um ein Anynet+-Gerät handelt.Drücken Sie auf eine der Tasten P ☒ /☒, CH LIST, PRE-CH um in den TV-Modus zu wechseln. (Beachten Sie, dass die Kanaltaste nur funktioniert, wenn kein Anynet+-Gerät mit integriertem Tuner angeschlossen ist.)
Die Meldung “Verbinden mit Anynet+-Gerät” wird angezeigt.	Sie können die Fernbedienung nicht verwenden, während Sie Anynet+ konfigurieren, oder in einen anderen Anzeigemodus wechseln.Verwenden Sie die Fernbedienung, wenn das Konfigurieren von Anynet+ oder das Ändern des Anzeigemodus abgeschlossen ist.
Keine Wiedergabe mit dem Anynet+-Gerät.	Die Wiedergabefunktion kann nicht verwendet werden, wenn der Plug & Play-Vorgang läuft.
Das angeschlossene Gerät wird nicht angezeigt.	Prüfen Sie, ob das Gerät die Anynet+-Funktionen unterstützt.Vergewissern Sie sich, dass das HDMI 1.3-Kabel ordungsgemäß angeschlossen wurde.Prüfen Sie, ob Anynet+ (HDMI-CEC) im Menü “Einstellungen” von Anynet+ auf An eingestellt ist.Suchen Sie nochmal nach Anynet+-GerätenSie können Anynet+-Geräte nur mithilfe eines HDMI 1.3-Kabels anschließen. Einige HDMI 1.3-Kabel unterstützen möglicherweise keine Anynet+-Funktionen.Wenn es durch eine Störung (z. B. Trennen des HDMI 1.3-Kabels, des Netzkabels oder Stromausfall) zu einer Beendigung kommt, wiederholen Sie die Gerätesuche.
Das Fernsehprogramm kann nicht aufgezeichnet werden.	Prüfen Sie, ob der Antennenstecker des Aufnahmegeräts ordnungsgemäß angeschlossen ist.

Videotext-Funktion

Die meisten Fernsehsender bieten Informationen per Videotext an. Auf der Videotext-Indexseite finden Sie Verwendungshinweise zum Videotext. Darüber hinaus können Sie über die Tasten der Fernbedienung nach Bedarf verschiedene Optionen einstellen.

Für die korrekte Anzeige von Videotextinformationen muss der Senderempfang einwandfrei sein. Andernfalls können Informationen unvollständig sein oder einige Seiten nicht angezeigt werden.

① □ (Beenden)

Videotextanzeige beenden.

② ≡i (index)

Drücken Sie diese Taste, um die Videotext-Indexseite (Inhaltsverzeichnis) anzuzeigen.

3 (Speichern)

Drücken Sie diese Taste, um Videotextseiten zu speichern.

4 (Größe)

Drücken Sie diese Taste, um Videotext in doppelt so großen Buchstaben in der oberen Hälfte des Bildschirms anzuzeigen. Drücken Sie die Taste erneut, um den Text in der unteren Hälfte des Bildschirms anzuzeigen. Zum Ausblenden des Videotextes drücken Sie die Taste erneut.

⑤ ☑? (Verborgenen Inhalt einblenden)

Drücken Sie diese Taste, um verborgenen Text anzuzeigen (z. B. Antworten bei Quizsendungen). Drücken Sie die Taste erneut, um den Videotext auszublenden.

6 (Videotext anzeigen/Videotext und Fernsehsendung zugleich anzeigen)

Drücken Sie diese Taste, um den Videotextmodus zu aktivieren, nachdem Sie einen Sender ausgewählt haben, der Videotext anbietet. Drücken Sie die Taste zweimal, um die Videotextinformationen gleichzeitig mit der aktuellen Sendung auf dem Bildschirm einzublenden.

7 (Modus)

Drücken Sie diese Taste, um den Videotextmodus auszuwählen (LISTE/FLOF). Wenn Sie diese Taste im Modus LIST (Liste) drücken, wird in den Listenspeichermodus umgeschaltet. Im Listenspeichermodus können Sie mit der Taste Seite speichern Videotextseiten in einer Liste ☒ speichern.

8 (Untergeordnete Seite)

Drücken Sie diese Taste, um eine verfügbare untergeordnete Seite anzuzeigen.

9 ≡1 (Nächste Seite anzeigen)

Drücken Sie diese Taste, um die nächste Videotextseite anzuzeigen.

10 1≡ (Vorherige Seite anzeigen)

Drücken Sie diese Taste, um die vorherige Videotextseite anzuzeigen.

11 (halten)

Drücken Sie diese Taste, um bei einer angezeigten Seite, die mit weiteren, untergeordnete Seiten verknüpft ist, das automatische Umblättern zu verhindern. Drücken Sie zum Fortfahren die Taste erneut.

12 Ex (Abbrechen)

Drücken Sie diese Taste, um beim Suchen nach einer Seite die Sendung anzuzeigen.

13 Farbtasten (rot/grün/gelb/blau)

Wenn der Sender das FASTEXT-System verwendet, sind die verschiedenen Themen auf den Videotextseiten farbig gekennzeichnet und können mit den Farbtasten auf der Fernbedienung angewählt werden. Drücken Sie die Farbtaste, die dem Thema entspricht, das Sie anzeigen möchten. Die Seite wird mit anderen farbig markierten Informationen angezeigt, die auf dieselbe Art ausgewählt werden können. Drücken Sie die entsprechende Farbtaste, um die vorherige oder nächste Seite anzuzeigen.

Sie können die Videotextseiten durch Drücken der Zifferntasten auf der Fernbedienung wechseln.

POWER TV SOURCE 1 2 3 4 5 6 7 8 9 0 PRE CH P MUTE - CHLIST MENU WLINK TOOLS RETURN INFO EXIT IT SAMSUNG 6 TTX/MK PS/DE DMA E.MODE PMODE HDMI II ● ■

1 2 3 4 5 6 7 8 9 + - 0 PRE-CH

Die Videotextseiten sind in sechs Kategorien unterteilt:

Sportergebnisse	Inhalt
A	Gewählte Seitennummer
B	Senderkennung
C	Aktuelle Seitenzahl oder Suchhinweise
D	Datum und Uhrzeit
E	Text
F	StatusinformationFASTEXT-Informationen

Videotextinformationen sind oft auf mehrere, aufeinander folgende Seiten verteilt, die wie folgt aufgerufen werden können:

◆ Eingeben der Seitennummer
◆ Auswahl eines Titels in einer Liste
◆ Auswahl einer farbigen Überschrift (FASTEXT-System)

Drücken Sie die Taste TV, um den Videotextmodus zu beenden.

A B C D E F

Automatische Wandhalterung (gesondert lieferbar)

Nachdem Sie die Wandhalterung montiert haben, können Sie die Position Ihres Fernsehgeräts einfach justieren.

Rückseite des Fernsehgeräts Automatische Wandhalterung SERVICE-Kabel (nicht im Lieferumfang)

Öffnen des Menüs

1. Drücken Sie auf der Fernbedienung die Taste ▲, ▼, ◀ oder ▶.

Das Fenster zum Justieren der automatischen Wandhalterung wird angezeigt
Wenn das Fenster zum Justieren der automatischen Wandhalterung nicht angezeigt wird, nachdem Sie beim Fernsehen auf eine der Richtungstasten gedrückt haben, öffnen Sie dieses Fenster mithilfe des Menüs.
- Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ▲ oder ▼, um "Einstellungen" auszuwählen, und drücken Sie dann die Taste ENTER.
- Drücken Sie ▲ oder ▼ so oft, bis "Wandhalterung" erscheint, und drücken Sie dann die Taste ENTER.

TV Einstellungen Plug & Play Sprache :Deutsch Zeit Lichteffekt : TV Modus An Wandhalterung Melodie : Aus Entertainment : Aus Energiesparmod. : Aus PIP Navig. Eingabe Zurück

Abspeichern der Position

1. Stellen Sie mit den Tasten ▲, ▼, ◀ oder ▶ die gewünschte Position ein.

Wenn Sie eine Pfeiltaste drücken, wenn das Bildschirmmenü nicht auf dem Bildschirm angezeigt wird, wird das Fenster zum Einstellen angezeigt.
Drücken Sie zum Zurücksetzen die Taste INFO. Wählen Sie mit den Tasten ◀ oder ▶ "Yes" aus, und drücken Sie dann die Taste ENTERG. Diese Position wird als Standardwert gespeichert.

1. Drücken Sie die blaue Taste.

Drücken Sie auf die Tasten ▲ und ▼, um eine der gespeicherten Positionen (Position1, Position2, Position3) mit der aktuellen Position zu belegen.

Wenn Sie die aktuelle Position nicht speichern möchten, drücken Sie auf die Taste RETURN.
Wenn Sie einen Speicherplatz auswählen möchten, können Sie die Farbtasten nicht verwenden.

1. Drücken Sie zum Speichern auf die Taste ENTER.

Wenn Sie Position1 wählen, wird die Meldung "Current position saved as Position1" angezeigt.

Wandhalterung Position1 Position 1 2 3 Einstellen Speichern INFO Center TXMIX PSIZE DMA Speichern Speichern Sie die Position. Position1 Position2 Position3 Einstellen Eingabe Zurück

1. Drücken Sie die Taste ENTER.

Die gespeicherte Position wird links im Bildschirmmenü angezeigt.

Einstellen einer gespeicherten Position

1. Führen Sie den 1. Schritt von "Öffnen des Menüs" aus.
2. Durch Drücken einer Farbtaste (Rot, Grün, Gelb) wird die automatische Wandhalterung in die gespeicherte Position gebracht.

Sie können die Wandhalterung in eine der 3 voreingestellten Positionen bringen. Drücken Sie hierzu auf die rote (Position 1), grüne (Position 2) oder gelbe (Position 3) Taste.

Wenn Sie die Position verändern, nachdem Sie eine gespeicherte Position eingestellt haben, wird die Anzeige der Position geschlossen.

Wandhalterung Position1 Position 1 2 3 Einstellen Speichern INFO Center

Einzelheiten zur Installation entnehmen Sie bitte dem zusammen mit der Wandhalterung gelieferten Installationshandbuch.
Setzen Sie sich für die Installation des Geräts und zum Einbauen und Positionieren der Wandhalterung mit einem Fachbetrieb in Verbindung.
Verwenden Sie dieses Installationshandbuch, wenn Sie die Wandhalterung an einer Wand befestigen. Bei Installation auf anderen Trägermaterialien wenden Sie sich bitte an Ihren Fachhändler.
Die automatische Wandhalterung funktioniert nicht, wenn WISELINK aktiv ist.
Die Modelle mit 94, 102 und 117 cm (37, 40 und 46 Zoll) Bildschirmdiagonale sind mit der alten elektrisch betriebenen Wandhalterung (WMN5090A*) nicht kompatibel.

Kensington-Schloss als Diebstahlsicherung (modellabhängig)

Ein Kensington-Schloss dient zur physischen Sicherung des Systems bei Verwendung in öffentlichen Bereichen. Je nach Hersteller können Aussehen und Verriegelungsverfahren von der Abbildung abweichen. Informationen zur richtigen Anwendung entnehmen Sie bitte der Bedienungsanleitung des Kensington-Schlosses. Das Schloss muss separat erworben werden.

1. Führen Sie das Schloss in den Kensington-Einschub am LCD-Fernsehgerät ein (Abbildung 1), und drehen Sie es in die Verriegelungsposition (Abbildung 2).
2. Schließen Sie das Kabel für das Kensington-Schloss an.
3. Befestigen Sie das Kensington-Schloss an einem Tisch oder einem schweren stationären Objekt.
   Die Position des Kensington-Schlosses ist modellabhängig.

Kabel Abb. 2 Abb. 1

Fehlerbehebung: Vor der Kontaktaufnahme mit dem Kundendienst

Kein Ton oder Bild.	♦ Stellen Sie sicher, dass das Netzkabel an eine Steckdose angeschlossen ist.♦ Stellen Sie sicher, dass Sie auf der Fernbedienung die Taste ☐ gedrückt haben.♦ Überprüfen Sie die Einstellungen für Kontrast und Helligkeit.♦ Überprüfen Sie die Lautstärke.
Normales Bild, aber kein Ton.	♦ Überprüfen Sie die Lautstärke.♦ Überprüfen Sie, ob die Taste MUTE☒ auf der Fernbedienung gedrückt wurde.♦ Prüfen Sie, ob der Gerätelautsprecher eingeschaltet ist.
Der Bildschirm ist schwarz und die Betriebsanzeige blinkt kontinuierlich.	♦ Überprüfen Sie auf Ihrem Computer Stromversorgung und Signalkabel.♦ Das Fernsehgerät befindet sich im Energiesparmodus.♦ Bewegen Sie die Maus des Computers, oder drücken Sie eine Taste auf der Tastatur.
Kein Bild oder nur schwarzweißes Bild.	♦ Ändern Sie die Farbeinstellungen.♦ Stellen Sie sicher, dass die korrekte Fernsehnorm ausgewählt ist.
Ton- und Bildstörungen.	♦ Suchen Sie das elektrische Gerät, das die Störungen am Fernsehgerät verursacht, und stellen Sie es in einem größeren Abstand auf.♦ Schließen Sie das Fernsehgerät an eine andere Steckdose an.
Verzerrtes oder verschneites Bild, verzerrter Ton.	♦ Überprüfen Sie Ausrichtung, Standort und Anschlüsse der Antenne. Interferenzen werden oft durch Zimmerantennen verursacht.
Fernbedienung funktioniert nicht richtig.	♦ Tauschen Sie die Batterien der Fernbedienung aus.♦ Reinigen Sie die Vorderseite der Fernbedienung (dort befindet sich der Infrarotsender).♦ Überprüfen Sie die Batteriekontakte.
Die Meldung “Signalkabel prüfen“ wird angezeigt.	♦ Stellen Sie sicher, dass das Signalkabel fest mit dem Computer oder der Videoquelle verbunden ist.♦ Vergewissern Sie sich, dass der Computer bzw. die Videoquelle eingeschaltet ist.
Die Meldung “Nicht unterstützter Modus” im PC-Modus wird angezeigt.	♦ Ermitteln Sie die maximale Auflösung und Bildwiederholfrequenz der Videokarte.♦ Vergleichen Sie diese Werte mit den Angaben in der Tabelle zu den Anzeigemodi.
Das beschädigte Bild wird in der Ecke des Bildschirms angezeigt.	Wenn bei manchen externen Geräten “Nur Scan” gewählt ist, erscheint das beschädigte Bild in der Ecke des Bildschirms. Dieses Symptom ist auf das externe Gerät und nicht auf das Fernsehgerät zurückzuführen.
Die Meldung “Setzt alle Einstellungen auf die Standardwerte zurück” wird angezeigt.	Diese erscheint, wenn Sie die EXIT-Taste eine Weile lang gedrückt halten. Die Geräteeinstellungen werden auf die Werkseinstellungen zurückgesetzt.
Das TFT-LCD-Panel enthält Unterpixel (6 220 800), wofür eine ausgefeilte Fertigungstechnologie erforderlich ist. Allerdings können ein paar zu helle oder zu dunkle Pixel auf der Bildfläche zu sehen sein. Diese Pixelfehler haben keinen Einfluss auf die Geräteleistung.

Spezifikationen

Modell	LE32A550	LE37A550	LE40A550
Bildgröße (Diagonal)	32 Zoll	37 Zoll	40 Zoll
Vertical PC-Auflösung	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
TonAusgang	10 W X 2	10 W X 2	10 W X 2
Abmessungen (B x T x H)GehäuseMit Fuß	865 x 79 x 500 mm865 x 220 x 561 mm	984 x 87 x 572 mm984 x 240 x 637 mm	1058 x 91 x 608 mm1058 X 240 X 672 mm
Gewichtmit Fuß	14 kg	18 kg	19 kg
UmgebungsbedingungenBetriebstemperaturLuftfeuchtigkeit (bei Betrieb)LagerungstemperaturLuftfeuchtigkeit (Lagerung)	10 bis 40 °C (50 °F bis 104 °F)10 % bis 80 %, nicht kondensierend-20 bis 45 °C (-4 °F bis 113 °F)5 % bis 95 %, nicht kondensierend
Drehbarer Fuß(Links / Rechts)	-20° ~ 20°
Modell	LE46A550	LE52A550
Bildgröße (Diagonal)	46 Zoll	52 Zoll
Vertical PC-Auflösung	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
TonAusgang	10 W X 2	10 W X 2
Abmessungen (B x T x H)GehäuseMit Fuß	1186 x 111 x 686 mm1186 X 260 X 749 mm	1330 x 120 x 779 mm1330 X 291 X 842 mm
Gewichtmit Fuß	27 kg	33 kg
UmgebungsbedingungenBetriebstemperaturLuftfeuchtigkeit (bei Betrieb)LagerungstemperaturLuftfeuchtigkeit (Lagerung)	10 bis 40 °C (50 °F bis 104 °F)10 % bis 80 %, nicht kondensierend-20 bis 45 °C (-4 °F bis 113 °F)5 % bis 95 % , nicht kondensierend
Drehbarer Fuß(Links / Rechts)	-20° ~ 20°
Modell	LE32A551	LE37A551	LE40A551
Bildgröße (Diagonal)	32 Zoll	37 Zoll	40 Zoll
Vertikal PC-Auflösung	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
TonAusgang	10 W X 2	10 W X 2	10 W X 2
Abmessungen (B x T x H)GehäuseMit Fuß	801 X 88 X 526 mm801 X 252 X 574 mm	918 X 92 X 608 mm918 X 300 X 650 mm	997 X 92 X 641 mm997 X 300 X 686 mm
Gewichtmit Fuß	13 kg	18 kg	21 kg
UmgebungsbedingungenBetriebstemperaturLuftfeuchtigkeit (bei Betrieb)LagerungstemperaturLuftfeuchtigkeit (Lagerung)	10 bis 40 °C (50 °F bis 104 °F)10 % bis 80 %, nicht kondensierend-20 bis 45 °C (-4 °F bis 113 °F)5 % bis 95 %, nicht kondensierend
Drehbarer Fuß(Links / Rechts)	-20° ~ 20°
Modell	LE46A551	LE52A551
Bildgröße (Diagonal)	46 Zoll	52 Zoll
Vertikal PC-Auflösung	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
TonAusgang	10 W X 2	10 W X 2
Abmessungen (B x T x H)GehäuseMit Fuß	1127 X 100 X 716 mm1127 X 280 X 767 mm	1269 X 109 X 806 mm1269 X 326 X 857 mm
Gewichtmit Fuß	28 kg	32 kg
UmgebungsbedingungenBetriebstemperaturLuftfeuchtigkeit (bei Betrieb)LagerungstemperaturLuftfeuchtigkeit (Lagerung)	10 bis 40 °C (50 °F bis 104 °F)10 % bis 80 %, nicht kondensierend-20 bis 45 °C (-4 °F bis 113 °F)5 % bis95 %, nicht kondensierend
Drehbarer Fuß(Links / Rechts)	-20° ~ 20°
Modell	LE32A552	LE37A552	LE40A552
Bildgröße (Diagonal)	32 Zoll	37 Zoll	40 Zoll
Vertikal PC-Auflösung	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
TonAusgang	10 W X 2	10 W X 2	10 W X 2
Abmessungen (B x T x H)GehäuseMit Fuß	801 X 88 X 514 mm801 X 252 X 574 mm	918 X 92 X 592 mm918 X 300 X 650 mm	997 X 92 X 628 mm997 X 300 X 686 mm
Gewichtmit Fuß	13 kg	18 kg	21 kg
UmgebungsbedingungenBetriebstemperaturLuftfeuchtigkeit (bei Betrieb)LagerungstemperaturLuftfeuchtigkeit (Lagerung)	10 bis 40 °C (50 °F bis 104 °F)10 % bis 80 %, nicht kondensierend-20 bis 45 °C (-4 °F bis 113 °F)5 % bis 95 %, nicht kondensierend
Drehbarer Fuß(Links / Rechts)	-20° ~ 20°
Modell	LE46A552	LE52A552
Bildgröße (Diagonal)	46 Zoll	52 Zoll
Vertikal PC-Auflösung	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
TonAusgang	10 W X 2	10 W X 2
Abmessungen (B x T x H)GehäuseMit Fuß	1127 X 100 X 700 mm1127 X 280 X 767 mm	1269 X 109 X 791 mm1269 X 326 X 857 mm
Gewichtmit Fuß	28 kg	32 kg
UmgebungsbedingungenBetriebstemperaturLuftfeuchtigkeit (bei Betrieb)LagerungstemperaturLuftfeuchtigkeit (Lagerung)	10 bis 40 °C (50 °F bis 104 °F)10 % bis 80 %, nicht kondensierend-20 bis 45 °C (-4 °F bis 113 °F)5 % bis95 %, nicht kondensierend
Drehbarer Fuß(Links / Rechts)	-20° ~ 20°
Modell	LE32A553	LE37A553	LE40A553
Bildgröße (Diagonal)	32 Zoll	37 Zoll	40 Zoll
Vertikal PC-Auflösung	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
TonAusgang	10 W X 2	10 W X 2	10 W X 2
Abmessungen (B x T x H)GehäuseMit Fuß	801 X 88 X 524 mm801 X 252 X 574 mm	918 X 92 X 601 mm918 X 300 X 650 mm	997 X 92 X 638 mm997 X 300 X 686 mm
Gewichtmit Fuß	13 kg	18 kg	21 kg
UmgebungsbedingungenBetriebstemperaturLuftfeuchtigkeit (bei Betrieb)LagerungstemperaturLuftfeuchtigkeit (Lagerung)	10 bis 40 °C (50 °F bis 104 °F)10 % bis 80 %, nicht kondensierend-20 bis 45 °C (-4 °F bis 113 °F)5 % bis 95 %, nicht kondensierend
Drehbarer Fuß(Links / Rechts)	-20° ~ 20°
Modell	LE46A553	LE52A553
Bildgröße (Diagonal)	46 Zoll	52 Zoll
Vertikal PC-Auflösung	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
TonAusgang	10 W X 2	10 W X 2
Abmessungen (B x T x H)GehäuseMit Fuß	1127 X 100 X 710 mm1127 X 280 X 767 mm	1269 X 109 X 800 mm1269 X 326 X 857 mm
Gewichtmit Fuß	28 kg	32 kg
UmgebungsbedingungenBetriebstemperaturLuftfeuchtigkeit (bei Betrieb)LagerungstemperaturLuftfeuchtigkeit (Lagerung)	10 bis 40 °C (50 °F bis 104 °F)10 % bis 80 %, nicht kondensierend-20 bis 45 °C (-4 °F bis 113 °F)5 % bis95 %, nicht kondensierend
Drehbarer Fuß(Links / Rechts)	-20° ~ 20°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
▶ Dies ist ein digitales Gerät der Klasse B.
Die technischen Daten zum Stromverbrauch und zur benötigten Netzspannung finden Sie auf dem Etikett am Produkt.

Kanalen automatisch opslaan

Anynet+ unterstützt maximal 8 AV-Geräte.

Korrekte Entsorgung dieses Produkts (Elektromüll)

(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können. Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden..
