HASZNÁLATI ÚTMUTATÓ KST 2 - KST2 KARCHER

Általános megjegyzések	HU	5
Biztonsági berendezések	HU	5
Készülék leírása	HU	6
Rövid bevezetés	HU	6
Üzem	HU	6
A tartozékok alkalmazása	HU	7
Ápolás és karbantartás	HU	8
Segítség üzemzavar esetén	HU	9
Műszaki adatok	HU	9

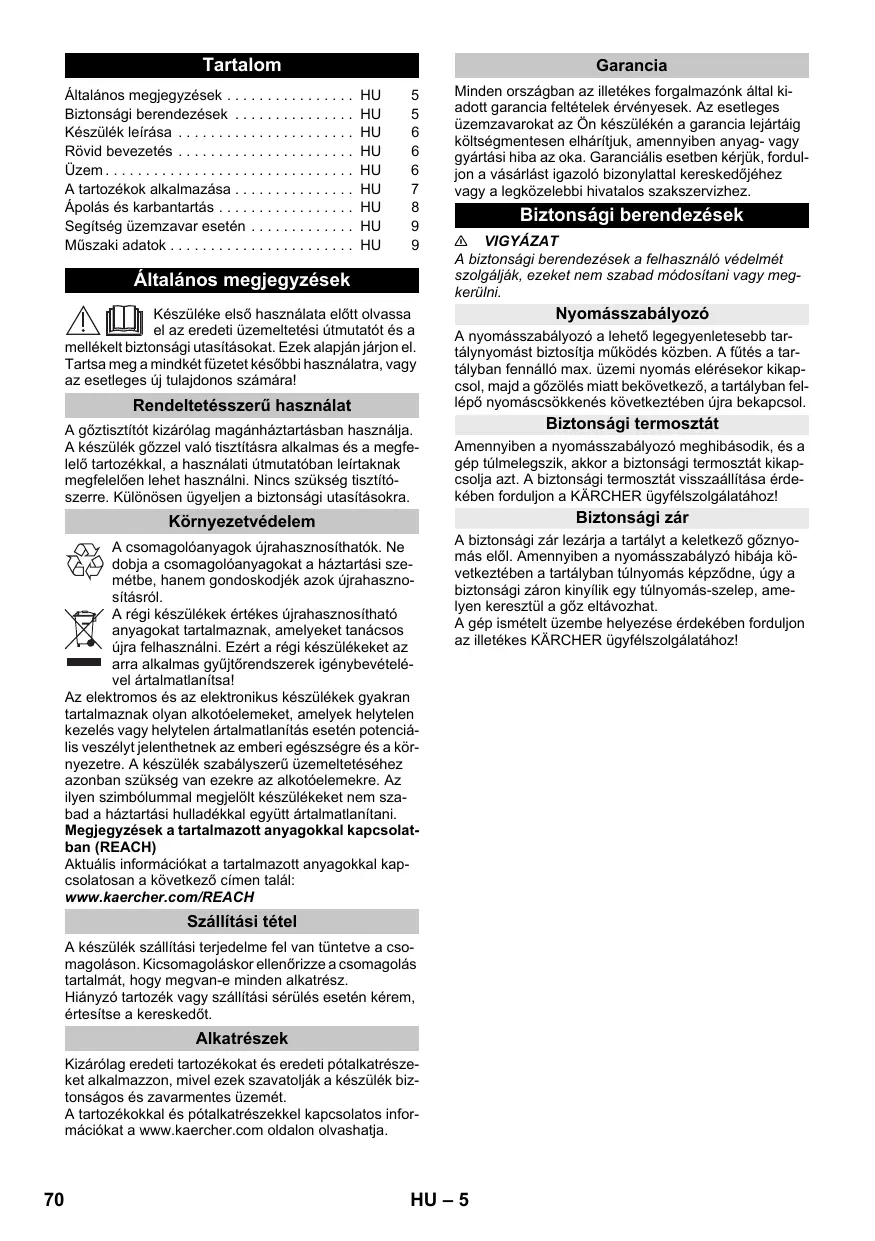

Általános megjegyzések

Készüléke első használata előtt olvassa el az eredeti üzemeltetési útmutatót és a mellékelt biztonsági utasításokat. Ezek alapján járjon el. Tartsa meg a mindkét füzetet későbbi használatra, vagy az esetleges új tulajdonos számára!

Rendeltetésszerű használat

A göztisztítót kizárólag magánháztartásban használja. A készülék gözzel való tisztításra alkalmas és a megfelelő tartozékkal, a használati útmutatóban leírtaknak megfelelően lehet használni. Nincs szükség tisztítószerre. Különösen ügyeljen a biztonsági utasításokra.

Környezetvédelem

A csomagolóanyagok újrahasznosíthatók. Ne obja a csomagolóanyagokat a háztartási szemétbe, hanem gondoskodjék azok újrahasznosításról.

A régi készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket tanácsos újra felhasználni. Ezért a régi készülékeket az arra alkalmas gyűjtőrendszerek igénybevételével ártalmatlanítsa!

Az elektromos és az elektronikus készülékek gyakran tartalmaznak olyan alkotóelemeket, amelyek helytelen kezelés vagy helytelen ártalmatlanítás esetén potenciális veszélyt jelenthetnek az emberi egészségre és a környezetre. A készülék szabályszerű üzemeltetéséhez azonban szükség van ezekre az alkotóelemekre. Az ilyen szimbólummal megjelölt készülékeket nem szabad a háztartási hulladékkal együtt ártalmatlanítani.

Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál:

A készülék szállítási terjedelme fel van tüntetve a csomagoláson. Kicsomagoláskor ellenőrizze a csomagolás tartalmát, hogy megvan-e minden alkatrész. Hiányzó tartozék vagy szállítási sérülés esetén kérem, értesítse a kereskedőt.

Alkatrészek

Kizárólag eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon, mivel ezek szavatolják a készülék biztonságos és zavarmentes üzemét.

A tartozékokkal és pótalkatrészekkel kapcsolatos információkat a www.kaercher.com oldalon olvashatja.

Garancia

Minden országban az illetékes forgalmazónk által kiadott garancia feltételek érvényesek. Az esetleges üzemzavarokat az Ön készülékén a garancia lejártáig költségmentesen elhárítjuk, amennyiben anyag- vagy gyártási hiba az oka. Garanciális esetben kérjük, forduljon a vásárlást igazoló bizonylattal kereskedőjéhez vagy a legközelebbi hivatalos szakservizhez.

Biztonsági berendezések

VIGYÁZAT

A biztonsági berendezések a felhasználó védelmét szolgálják, ezeket nem szabad módosítani vagy megkerülni.

Nyomásszabályozó

A nyomásszabályozó a lehető legegyenletesebb tartálynyomást biztosítja működés közben. A fűtés a tartályban fennálló max. üzemi nyomás elérésekor kikapcsol, majd a gőzölés miatt bekövetkező, a tartályban fellépő nyomáscsökkenés következtében újra bekapcsol.

Biztonsági termosztát

Amennyiben a nyomásszabályozó meghibásodik, és a gép túlmelegszik, akkor a biztonsági termosztát kikapcsolja azt. A biztonsági termosztát visszaállítása érdekében forduljon a KÄRCHER ügyfélszolgálatához!

Biztonsági zár

A biztonsági zár lezárja a tartályt a keletkező gőznyomás elől. Amennyiben a nyomásszabályzó hibája következtében a tartályban túlnyomás képződne, úgy a biztonsági záron kinyílik egy túlnyomás-szelep, amelyen keresztül a gőz eltávozhat.

A gép ismételt üzembe helyezése érdekében forduljon az illetékes KÄRCHER ügyfélszolgálatához!

Készülék leírása

A készülék szállítási terjedelme fel van tüntetve a csomagoláson. Kicsomagoláskor ellenőrizze a csomagolás tartalmát, hogy megvan-e minden alkatrész. Hiányzó tartozék vagy szállítási sérülés esetén kérem, értesítse a kereskedőt.

→ Az ábrákat lásd a kihajtható oldalon!

A1 Jelzőlámpa (zöld) - van hálózati feszültség

A2 Jelzőlámpa - fűtés (NARANCSSÁRGA)

A3 Biztonsági zár

A4 Tartozék tartója

A5 Parkoló tartó a padlófej számára

A6 Hálózati csatlakozóvezeték hálózati csatlakozóval

A7 Futókerekek (2 darab)

A8 Kormánygörgő

B1 Gőzpisztoly

B2 Kibiztosító gomb

B3 Választókapcsoló a gőzmennyiséghez (gyermekzárral)

B4 Gözkar

B5 Göztömlő

C1 Pontszórófej

C2 Körkefe fekete

D1 Kézi szórófej

D2 Frottírhuzat

E1 Hosszabbítócsövek (2 db.)

E2 Kibiztosító gomb

F1 Padló szórófej

F2 Tartókapocs

F3 Frottír törlőrongy

G1 Vízkötelenítő pálcikák

Rövid bevezetés

→ Ábrákat lásd a 2. oldalon

Ábra 1

→ A biztonsági zárat lecsavarni, és a göztisztítót maximum 1 liter vízzel feltölteni.

Ábra 2

→ Csavarja be a biztonsági zárat.

Ábra 3

→ Dugja be a hálózati csatlakozót. A zöld és a narancssárga jelzőlámpa világít.

Ábra 4

→ Várjon, amíg elalszik a narancssárga jelzőlámpa.

Ábra 5

→ Csatlakoztassa a tartozékot a gözpisztolyhoz. A göztisztító használatra kész.

Üzem

A tartozékok felszerelése

Ábra A

→ A kormánygörgőt és a szállításhoz használt kerekeket behelyezni és bekattintani.

Ábra B

A szükséges tartozékot (lásd „A tartozékok használata“ fejezetet) csatlakoztassa a gözpisztolyhoz. Ehhez a tartozék nyitott végét a gözpisztolyra kell nyomni, és annyira fel kell tolni a gözpisztolyra, hogy a gözpisztoly biztosítógombja bekattanjon.

Ábra D

→ Szükség esetén használja a hosszabbító csövet. Ehhez az egyik ill. mindkét hosszabbító csövet kösse össze a gözpisztollyal. A kívánt tartozékot tolja a hosszabbító cső szabad végére.

A tartozékok leszerelése

→ A gözmennyiség választógombját hátra állítani (gőzkar lezárva).

Ábra E

→ Az alkatrészek levételéhez nyomja be a biztosítógombot, majd húzza szét az elemeket.

Víz betöltése

Megjegyzések

A kereskedelemben kapható desztillált víz folyamatos használata esetén nem kell a tartályt vízkőmentesíteni.

■ Meleg vízzel lerövidítheti a fűtési időt.

→ Csavarja le a biztonsági zárat a készülékről.

Ábra K

→ Az összes vizet ki kell önteni a tartályból.

→ Maximum 1 liter friss vezetékes vizet töltsön a tartályba.

→ Csavarja vissza szorosan a biztonsági zárat a készülékre.

A készülék bekapcsolása

→ A készüléket helyezze szilárd felületre.

→ Csatlakoztassa a hálózati csatlakozót egy aljzatba. Mindkét kontroll lámpának világítani kell.

→ Kb. 8 perc múlva elalszik a narancssárga kontroll lámpa - fütés. A göztisztító használatra kész.

A gözmennyiség szabályozása

A kiáramló gőz mennyiségét a gőzmennyiség választókapcsolójával lehet szabályozni. A választókapcsolónak három állása van:

Maximális gözmennyiség

Csökkentett gözmennyiség

Nincs gözadagolás - gyermekzár Megjegyzés:

Ebben az állásban a gözkart nem lehet működtetni.

→ A választókapcsolót a szükséges mennyiségre állítani.
→ Működtesse a gözkart, ekkor a gözpisztolyt először egy rongyra irányítsa, és várja meg míg a gőz egyenletesen áramlik ki.

Megjegyzés:

A göztisztító fűtése használat közben ismételten bekapcsol, hogy a tartályban lévő nyomást szinten tartsa. Eközben világít a narancssárga jelzőlámpa - fűtés.

Víz utántöltése

Víz utántöltése szükséges a tartályba, ha munka közben a gőz mennyisége csökken és végül nem jön ki gőz.

→ Húzza ki a hálózati csatlakozót az aljzatból.
→ Nyomja le és tartsa lenyomva a gözkart, amíg a készülékből nem áramlik ki több göz. Ekkor megszűnik a nyomás a tartályban.
→ Csavarja le a biztonsági zárat a készülékről.
→ Maximum 1 liter friss vezetékes vizet töltsön a tartályba.
→ Csavarja vissza szorosan a biztonsági zárat a ké-szülékre.
→ Csatlakoztassa a hálózati csatlakozót egy aljzatba.
→ Kb. 8 perc múlva elalszik a narancssárga kontroll lámpa - fűtés.

A göztisztító használatra kész.

A gép kikapcsolása

Ábra F

→ Húzza ki a hálózati csatlakozót az aljzatból.

Ábra G

→ Nyomja le és tartsa lenyomva a gözkart, amíg a készülékből nem áramlik ki több gőz. Ekkor megszűnik a nyomás a tartályban.
→ A gyermekbiztosítékot hátra állítani (a gözkar le van zárva).

A készülék tárolása

Ábra H

→ A hosszabbító csöveket a nagy tartozék tartóba helyezni.
→ A kézi szórófejet és a pontszórófej egy-egy hosszabbító csőre helyezni.
→ A nagy körkefét a pontsugárfúvókára rögzíteni.
→ A kis körkefét és a fúvókát a középső tartozék tartóba helyezni.
→ A padló szórófejet a parkoló tartóba beakasztani.
→ A göztömlőt a hosszabbító csőre tekerni és a gözpisztolyt a padló szórófejre helyezni.

A tartozékok alkalmazása

A használatra vonatkozó fontos tudnivalók

Padlófelület tisztítása

A göztisztító használata előtt ajánlott a padlót felseperni vagy felporszívózni. Így a padlót már a nedves tisztítás előtt megtisztítja a szennyeződéstől/szétszórt tárgyaktól.

Textíliák felfrissítése

Mielőtt a gőz tisztítóval kezelést végezne, kérem mindig ellenőrizze a textíliák ellenálló képességét egy nem fel- tűnő helyen: Először begőzölni, azután száradni hagyni és végül szín- és formatartósságra ellenőrizni.

Bevonatos vagy lakkozott felületek tisztítása

Lakkozott vagy műanyag bevonatos felületek, mint pl. konyha- és szobabútorok, ajtók, parketta, tisztításakor viasz, bútorpolitúr, műanyag bevonat vagy festék válhat le vagy folt keletkezhet. Ilyen felületek tisztításakor egy rongyot gözöljön rövid ideig és ezzel tisztítsa le a felületeket.

FIGYELEM

A gözt ne irányítsa ragasztott sarkokra, mivel a ragasztott szegély leoldódhat. A készüléket ne használja kezeletlen fa- vagy parkett padlón.

Üvegtisztítás

Alacsony külső hőmérséklet esetén, főleg télen, melegítse fel az ablaküveget azáltal, hogy a teljes üvegfelületet enyhén begőzőli. Így elkerülheti a feszültséget a felületeken, amely az üveg töréséhez vezethet.

Ezután az ablakfelületet a kézi szórófejjel és a huzattal tisztítsa meg. A víz lehúzásához használjon ablaklehúzót vagy törölje szárazra a felületet.

FIGYELEM

A gözt ne irányítsa az ablakkeret kezelt részeire, hogy ezeket ne rongálja meg.

Gózpisztoly

A gőzpisztolyt tartozékok nélkül is használhatja, például:

• felakasztott ruhadarabokon lévő enyhe ráncok eltávolításához ezeket 10-20 cm-es távolságból gö-zölje meg.
  – növények portalanítására. Ehhez tartson 20-40 cm távolságot.
• nedves portalanításhoz azáltal, hogy egy rongyot röviden begőzöl és ezzel törli le a bútorokat.

Pontszórófej

Ábra B

→ Szerelje fel a pontszórófejet a gőzpisztolyra. Minél közelebb van a pontszórófej a szennyezett helyhez, annál nagyobb a tisztítási hatása, mivel a hőmérséklet és a gőz a szórófej kimenetnél a legerősebb. Különösen praktikus nehezen hozzáférhető helyeken, fugák, csaptelepek, lefolyók, mosdók, WC-k, redőnyök vagy fűtőtestek tisztítására. Erős vízkölærakódásokra a gőzös tisztítás előtt ecetet vagy citromsavat lehet cseppenteni, 5 percig hatni hagyni, azután gözzel tisztítani.

Körkefe

A körkefét kiegészítésként a pontsugárfúvókára lehet szerelni. A kefék segítségével a makacs szennyeződéseket könnyebben el lehet távolítani.

FIGYELEM

Érzékeny felületek tisztításához nem alkalmas.

Ábra C

→ A körkefét a pontsugárfúvókára rögzíteni.

Kézi szórófej

Ábra B

→ Szerelje rá a kézi fúvókát gőzpisztolyra. A huzatot húzza a kézi szórófejre. Különösen alkalmas kis lemosható felületekre, zuhanykabinokra, tükörre.

Padló szórófej

Alkalmas minden lemosható fal- és padlóbevonatra, pl. kő padló, csempe és PVC padlók. Erősen szennyezett felületeken lassan haladjon át, hogy a göz hatása hos- szabb ideig érvényesüljön!

Megjegyzés

A tisztítószer maradékok vagy ápoló folyadékok, amelyek még a tisztítandó felületen találhatók, a göztisztításkor maszatoláshoz vezethetnek, ezek azonban többszörös használat esetén eltünnek.

Ábra I

→ A padló rongyot a padláfejre rögzíteni.
- A padlófejet a törlőrongyra állítani. Felszereléstől függően - a törlőrongyot először hosszában hajtsa össze.
– A tartó kapcsokat kinyitni.
– A rongy végeit a nyílásba helyezni és erősen megfeszíteni.
– A tartó kapcsokat bezárni.

Padló szórófej parkolása

Ábra J

→ Munkamegszakítás esetén a padló szórófejet akassza be a parkoló tartóba.

Ápolás és karbantartás

A tartály kiöblítése

Öblítse ki a göztisztító tartályát legalább annak minden 10. feltöltése után.

→ Töltse fel a göztartályt vízzel, majd erősen rázza meg. Ezáltal feloldódik a göztartály fenekére rakó-dott vízkő.
→ Öntse ki a vizet.

A tartály vízkömentesítése

Megjegyzés

A kereskedelemben kapható desztillált víz folyamatos használata esetén nem kell a tartályt vízkőmentesíteni. Mivel a tartály falán is képződik vízkő, ajánljuk, hogy rendszeres időközönként vízkőtlenítse azt (TF=tartályfeltöltés)!

Keménységi tartomány		° dH	mmol/l	TF
I	lágy	0-7	0-1,3	55
II	közepes	7-14	1,3-2,5	45
III	kemény	14-21	2,5-3,8	35
IV	nagyon kemény	>21	>3,8	25

Megjegyzés

A csapvíz keménységi fokát az önkormányzati vízgazdálkodási hivataltól vagy a vízművektől tudhatja meg.

→ Húzza ki a hálózati csatlakozót az aljzatból.
→ Hagyja lehűlni a készüléket.
→ Csavarja le a biztonsági zárat a készülékről.

Ábra K

→ Az összes vizet ki kell önteni a tartályból.
→ Vízkötelenítéshez használja a KÄRCHER vízkötelenítő rúdjait. A vízkötelenítő oldat elkészítésekor vegye figyelembe a csomagoláson megadott adagolási tanácsokat.
→ Töltse bele az oldatot a tartályba, és hagyja kb. 8 órán át hatni.
8 óra időtartam elteltével teljesen ki kell önteni a vízköoldó oldatot. Mivel ilyenkor a készülék tartályában valamennyi oldat marad, ezért a tartályt kétszer-háromszor át kell öblíteni hideg vízzel, hogy a vízköoldót teljesen eltávolítsa a készülékböl.

Ábra K

→ Az összes vizet ki kell önteni a tartályból.

Tartozékok ápolása

Megjegyzés

A törlörongy és a kézi szórófej huzata elő van mosva, ezért azokat rögtön használhatja a göztisztítóval végzendő munkához.

→ A szennyeződött törlőrongyot és a huzatokat mosógépben 60°-on moshatja. Ne használjon öblítót, hogy a kendők szennyfelvevő képessége megmaradjon. A frottír kendők ruhaszárítóban száríthatók. A mikroszálas kendők nem száríthatók ruhaszárítóban.

Segítség üzemzavar esetén

Gyakran egyszerű okok rejlenek a meghibásodások mögött, amelyeket a következő áttekintéssel a felhasználó is megszüntethet. Kétség esetén, vagy ha nem az itt felsorolt hibák valamelyikét tapasztalja, forduljon a jogosultsággal rendelkező ügyfélszolgálathoz.

Hosszú felfűtési idő

A gözfejlesztő vízköves

→ A gözfejlesztő vízkőlerakódását el kell távolítani.

Nincsen göz

Nincs víz a göztartályban

→ A készüléket ki kell kapcsolni.
→ Víz utántöltése.

A gözkart nem lehet lenyomni

A gözkart reteszeli a zár / gyermekzár.

→ A gőzmennyiség választókapcsolóját előre állítani.

Sok víz jön ki

A göztartály túlságosan tele van

→ A gözpisztolyt addig nyomja, amíg kevesebb víz jön ki.

A gözfejlesztő vízköves

→ A gözfejlesztő vízkölerakódását el kell távolítani.

Műszaki adatok

Áramcsatlakozás
Feszültség	220-240	V
	1~50-60	Hz
Védelmi osztály	I
Védelmi fokozat	IPX4
Teljesítményre vonatkozó adatok
Fűtőteljesítmény	1500	W
Max. üzemi nyomás	0,32	MPa
Felfűtési idő	6,5	Perc
Gőz mennyiség
Tartós gőzölés	40	g/min
Gőzfúvás max.	100	g/min
Méretek
Gőztartály	1,0	I
Tartozékok nélküli súly	3,1	kg
szélesség	254	mm
Hossz	380	mm
magasság	260	mm

A müszaki adatok módosításának jogát fenntartjuk!
