NAUDOJIMO INSTRUKCIJA KST 2 - KST2 KARCHER

→ Pârsledziet izvėles slėdzi uz vajadzigo tvaika daudzumu.

→ Atvienojiet kontaktspraudni no kontaktligzdas.

Attēls G

Tvaika katls ir aizkałkojies

→ Veiciet tvaika katla atkałkošanu.

Tvaika katls ir aizkałkojies

→ Veiciet tvaika katla atkalkošanu.

Tehniskie dati

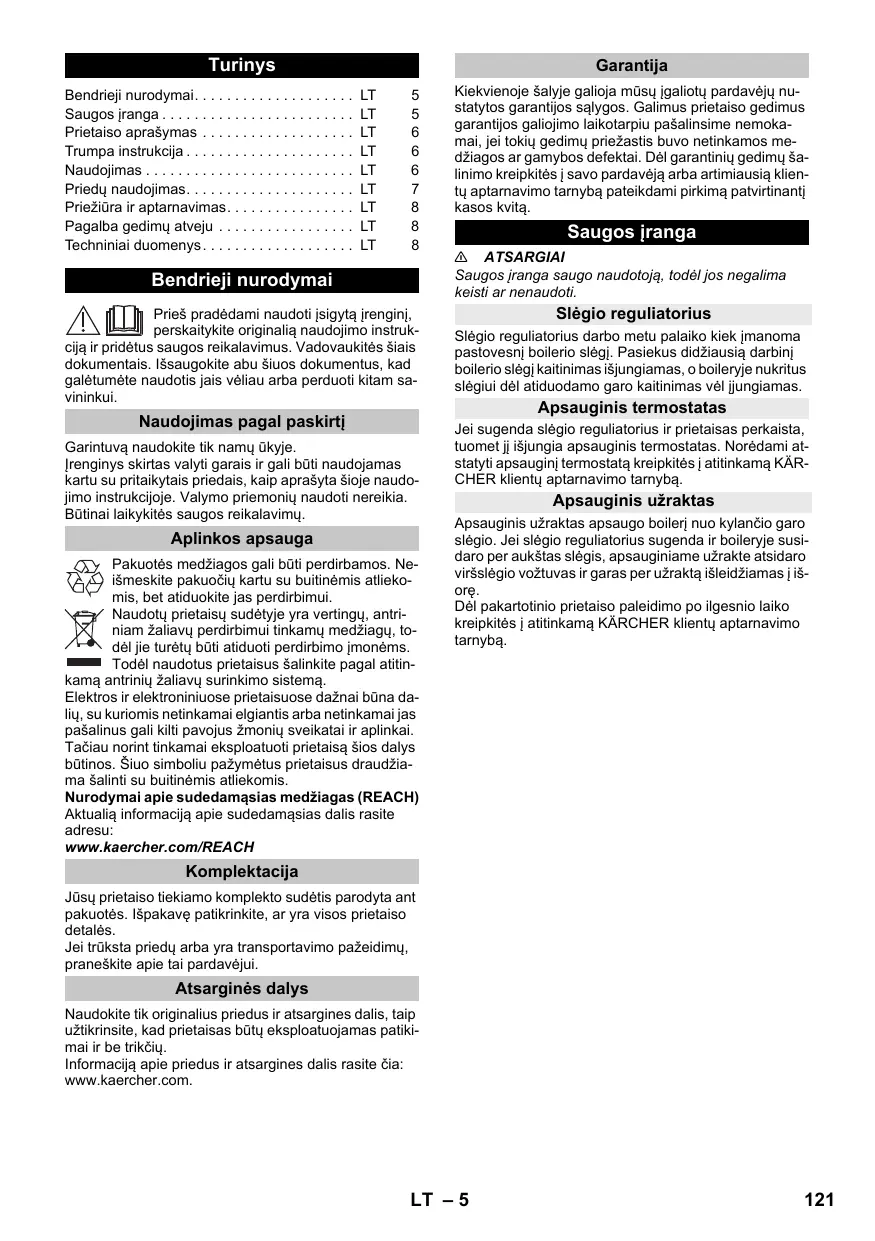

Bendrieji nurodymai.	LT	5
Saugos jranga.	LT	5
Prietaiso aprašymas.	LT	6
Trumpa instrukcija.	LT	6
Naudojimas.	LT	6
Priedų naudojimas.	LT	7
Priežiūra ir aptarnavimas.	LT	8
Pagalba gedimų atveju.	LT	8
Techniniai duomenys.	LT	8

Bendrieji nurodymai

Prieš pradėdami naudoti jsigytą įrenginį, perskaitykite originalią naudojimo instrukciją ir pridėtus saugos reikalavimus. Vadovaukitės šiais dokumentais. Išsaugokite abu šiuos dokumentus, kad galėtumėte naudotis jais vėliau arba perduoti kitam savininkui.

Naudojimas pagal paskirti

Garintuvą naudokite tik namų ūkyje.

Irenginys skirtas valyti garais ir gali būti naudojamas kartu su pritaikytais priedais, kaip aprašyta šioje naudojimo instrukcijoje. Valymo priemonių naudoti nereikia.

Būtinai laikykitės saugos reikalavimų.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pakuočių kartu su buitinėmis atliekomis, bet atiduokite jas perdirbimui.

Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms.

Todėl naudotus prietaisus šalinkite pagal atitin- antrinių žaliavų surinkimo sistemą.

Elektros ir elektroniniuose prietaisuose dažnai būna dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir aplinkai.

Tačiau norint tinkamai eksploatuoti prietaisą šios dalys būtinos. Šiuo simboliu pažymėtus prietaisus draudžiama šalinti su buitinėmis atliekomis.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

Jūsų prietaiso tiekiamo komplekto sudėtis parodyta ant pakuotės. Išpakavę patikrinkite, ar yra visos prietaiso detalės.

Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Atsarginès dalys

Naudokite tik originalius priedus ir atsargines dalis, taip užtikrinsite, kad prietaisas būtų eksploatuojamas patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite čia: www.kaercher.com.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu- statytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėja arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

Saugos iranga

ATSARGIAI

Saugos jranga saugo naudotoją, todėl jos negalima keisti ar nenaudoti.

Slègio reguliatorius

Slėgio regulatorius darbo metu palaiko kiek jmanoma pastovesnį boilerio slėgį. Pasiekus didžiausią darbinį boilerio slėgį kaitinimas išjungiamas, o boileryje nukritus slėgiui dėl atiduodamo garo kaitinimas vėl jjungiamas.

Apsauginis termostatas

Jei sugenda slėgio regulatorius ir prietaisas perkaista, tuomet jį išjungia apsauginis termostatas. Norėdami atstatyti apsauginį termostatą kreipkitės į atitinkamą KÄRCHER klientų aptarnavimo tarnybą.

Apsauginis užraktas

Apsauginis užraktas apsaugo boileri nuo kylančio garo slėgio. Jei slėgio reguliatorius sugenda ir boileryje susidaro per aukštas slėgis, apsauginiame užrakte atsidaro viršslėgio vožtuvas ir garas per užraktą išleidžiamas i išore.

Dėl pakartotinio prietaiso paleidimo po ilgesnio laiko kreipkitės į atitinkamą KÄRCHER klientų aptarnavimo tarnybą.

Prietaiso aprašymas

Jūsų prietaiso tiekiamo komplekto sudėtis parodyta ant pakuotės. Išpakavę patikrinkite, ar yra visos prietaiso detalės.

Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

→ Paveikslus rasite išlankstomame puslapyje!

A1 Apie prijungimą prie elektros tinklo pranešanti kontrolinė lemputė (žalia)
A2 Kontroliné šildymo lemputé (ORANŽINĖ)
A3 Apsauginis užraktas
A4 Priedų laikiklis
A5 Antgalio grindims laikiklis
A6 Maitinimo laidas su kištuku
A7 Ratukai (2 vnt.)
A8 Vairuojamasis ratukas
B1 Garo pistoletas
B2 Atblokavimo mygtukas
B3 Garų kiekio pasirinkimo jungiklis (su apsauga nuo vaikų)
B4 Garo srauto reguliatorius
B5 Garo tiekimo žarna
C1 Taškinis antgalis
C2 Apvalus šepetėlis Juodas
D1 Rankinis antgalis
D2 Frotinė įmautė
E1 Ilginimo vamzdžiai (2 vnt.)
E2 Atblokavimo mygtukas
F1 Antgalis grindims
F2 Fiksatorius
F3 Frotinė grindų šluostė
G1 Kalkių šalinimo antgaliai

Trumpa instrukcija

→ Paveikslėlius rasite 2 psl.
Paveikslas 1
→ Atsukite apsauginį užraktą ir į garintuvą įpilkite maks. 1 litrą vandens.

Paveikslas 2

→ Isukite apsauginj užraktą.

Paveikslas 3

→ Ikiškite elektros laido kištuką. Žiba žalia ir oranžinė kontrolinės lemputės.

Paveikslas 4

→ Palaukite, kol užges oranžinė kontrolinė lemputė.

Paveikslas 5

→ Prijunkite priedus prie garų pistoleto. Garintuvas paruoštas darbui.

Naudojimas

Sumontuokite priedus

Paveikslas A

→ Jstatykite ir užfiksuokite valdymo ritinėlj ir transportavimo ratukus.
→ Reikalingus priedus (žr. skyrių „Priedų naudojimas“) sujunkite su garų pistoletu. Atvirą priedo galą užmaukite ant garų pistoleto ir stumkite jį tol, kol užsifiksuos pistoleto atblokavimo mygtukas.

Paveikslas B

Paveikslas D

→ Jeigu būtina, naudokite ilginamajj vamzdį. Sujunki- te vieną ar abu ilginamuosius vamzdžius su garų pistoletu. Pageidaujamus priedus užmaukite ant laisvo ilginamojo vamzdžio galo.

Priedų išmontavimas

→ Garų kiekio pasirinkimo jungiklj nustatykite atgal (garų svirtis užblokuota).
→ Jei norite nuimti priedus, spauskite fiksatorių ir nutraukite detales vieną nuo kitos.

Paveikslas E

Vandens pylimas

Pastabos

■ Jei nuolat naudojate parduodamą distiliuotą vande-nj, katilo nukalkinti nereikės.
■ Jpylus šilto vandens, sutrumpės šildymo laikas.
→ Nusukite nuo prietaiso apsauginj užraktą.
→ Išleiskite iš katilo visą vandenj.
→ I šildytuvą supilkite 1,2 I švaraus vandentiekio van-dens.
→ Vél tvirtai užveržkite prietaiso apsauginj užraktą.

Paveikslas K

Prietaiso jjungimas

→ Prietaisą statykite ant tvirto pagrindo.
→ Jkiškite prietaiso kišuką i kištukinį lizdą. Abi kontrolinės lemputės turėty užsidegti.
→ Palaukite (apie 8 min.), kol užges oranžinė kontrolinė lemputė (šildymas). Garintuvas paruoštas darbui.

Garo kiekio reguliavimas

Garų kiekio pasirinkimo jungikliu reguliuojamas išeinan-čių garų kiekis. Pasirinkimo jungiklis turi tris padėtis:

didžiausias garų kiekis

sumažintas garų kiekis

garai nepurškiami – apsauga nuo vaikų Pastaba:

.ioje padétyje paspausti garų svirties negalima.

→ Pasirinkimo jungiklj nustatykite ties reikalingu garų kiekiu.
→ Jjunkite garų svertą, o garų pistoletą pirmiausia laikykite nukreipę į medžiagą, kol garai ims purkšti tolygiai.

Pastaba:

Garintuvo šildymas darbo metu nuolat įsijungia ir išsijungia, kad būtų išlaikomas slėgis katile. Šildymui įsijungus užsidega oranžinė kontrolinė lemputė (šildymas).

Vandens lygio pildymas

Katilą būtina papildyti vandeniu, jeigu darbo metu garų kiekis sumažėja, o darbo pabaigoje garų nebelieka.

→ Ištraukite prietaiso kištuką iš kištukinio lizdo.
→ Spauskite garų svertą tol, kol nebus purškiami ga- rai. Dabar katile slėgio nebėra.
→ Nusukite nuo prietaiso apsauginj užraktą.
→ I šildytuvą supilkite 1,2 I švaraus vandentiekio van-dens.
→ Vél tvirtai užveržkite prietaiso apsauginj užraktą.
→ Jkiškite prietaiso kišuką i kištukinį lizdą.
→ Palaukite (apie 8 min.), kol užges oranžinė kontrolinė lemputė (šildymas).
Garintuvas paruoštas darbui.

Prietaiso išjungimas

Paveikslas F

→ Ištraukite prietaiso kištuką iš kištukinio lizdo.

Paveikslas G

→ Spauskite garų svertą tol, kol nebus purškiami ga- rai. Dabar katile slėgio nebėra.

→ Apsaugą nuo vaikų nustatykite atgal (garų svirtis užblokuota).

Prietaiso laikymas

Paveikslas H

→ Ilginamaji vamzdį įkiškite į didžiuosius priedų laiki- klius.
→ Uždėkite rankinį purkštuką ir taškinį antgalį ant ilginamojo vamzdžio.
→ Didelj apvalu šepetj pritvirtinkite ant taškinio antgalio.
→ Mažą apvalų šepetį ir purkštuką įkiškite į vidurinius priedų laikiklius.
→ Grindų antgalį pakabinkite ant laikiklio.
→ Garų tiekimo žarną vyniokite aplink ilginamajį vamzdį, o garų pistoletą įkiškite i grindų antgalį.

Priedų naudojimas

Svarbūs nurodymai dėl naudojimo

Grindų valymas

Rekomenduojama prieš naudojant garintuvą nušluoti arba nusiurbti grindis. Taip pašalinsite nuo grindų purvą ir palaidus nešvarumus dar prieš drėgną valymą.

Tekstilės atnaujinimas

Prieš valydami garintuvu, visada patikrinkite ant už-dengtos vietos, ar garai negadina tekstilės: pirmiausia išgarinkite, tada išdžiovinkite ir po to patikrinkite, ar nepakito spalva ir forma.

Padengtų papildomu sluoksniu ar lakuotų paviršių valymas

Būkite atsargūs valydami lakuotus ar plastiku padengtus paviršius, pavyzdžiui, virtuvės ir svečių kambario baldus, duris, parketą, nes gali ištirpti vaškas, baldų politūra, plastiko sluoksniai arba spalva ar atsirasti dėmių. Valydami tokius paviršius trumpai pagarinkite šluostę ir ją valykite paviršių.

DÉMESIO

Jokiu būdu nenukreipkite garų srauto į suklijuotus kraštus, nes iširs suklijuotas profilis. Nevalykite prietaisu neizoliuotų medinių ar parketo grindų.

Stiklo valymas

Esant žemai lauko temperatūrai, pirmiausia žiemą, sušildykite lango stiklą lengvai garindami visą stiklo paviršių. Tokiu būdu išvengsite paviršiaus įtampos, dėl kurios gali įtrūkti stiklas.

Po to nuvalykite langą rankiniu antgaliu ir jmaute. Vandeniiui pašalinti naudokite stiklų valytuvą arba sausai nutrinkite šluoste.

DÉMESIO

Nekreipkite garų ant nulakuotų lango rémo vietų, kad jų nesugadintumėte.

Garų pistoletas

Galite naudoti garų pistoletą be priedų, pavyzdžiui:

• nedidelėms raukšlėms pašalinti iš kabančių drabužių garinkite 10-20 cm atstumu.
  – norėdami nuvalyti dulkes nuo augalų. Valykite 20-40 cm atstumu.
  – norėdami nuvalyti dulkes, truputį pagarinkite šluostę ir tuomet valykite baldus.

Taškinis antgalis

Paveikslas B

→ Sumontuokite taškinį antgalį ant garo pistoleto. Kuo arčiau purvinos vietos yra taškinis antgalis, tuo geriau išvalysite, nes iš antgalio garai sklinda intensyviausiai, o temperatūra yra aukščiausia. Ypač puikiai tinka sunkių prieinamų vietų, siūlių, armatūrų, nutekamųjų vamzdžių, praustuvų, klozetų, žaliuzių arba radiatorių valymui. Dideles kalkių nuosėdas prieš valant garais galima sudrėkinti actu ar cintrinos rūgštimi, palaukti 5 minutes ir leisti išgaruoti.

Apvalus šepetėlis

Apvalų šepetį galima sumontuoti kaip papildymą ant taškinio antgalio. Valant šepečiu galima lengvai pašalinti sukietėjusius nešvarumus.

DÉMESIO

Netinka jautrių paviršių valymui.

Paveikslas C

→ Apvalų šepetį pritvirtinkite ant taškinio antgalio.

Rankinis purkštukas

Paveikslas B

→ Sumontuokite rankinį antgalį ant garo pistoleto. Užtraukite įmautę ant rankinio antgalio. Ypač puikiai tinka nedideliems plaunamiems paviršiams, dušo kabinoms ir veidrodžiams.

Grindų antgalis

Tinka visoms plaunamų sienų ir grindų dangoms, pvz., akmeninėms dangoms, plytelėms ir PVC dangoms. Labiau užterštus paviršius valykite ilgiau, kad garai galėtų geriau įsiskverbti į paviršių.

Pastaba

valymo priemonių likučiai arba priežiūros emulsija, vis dar esantys ant valomojo paviršiaus, valant garu gali palikti žymes, kurios naudojant dažniau išnyksta.

Paveikslas I

→ Pritvirtinkite grindų šluostę prie grindų antgalio.
- Pastatykite grindų antgalį ant grindų šluostės. Priklausomai nuo komplektacijos, sulenkite grindų šluostę priekyje išilgai.
- Atidarykite fiksatorius.
– Šluostės galus įkiškite į angas ir įtempkite.
– Uždarykite fiksatorius.

İstatykite grindu antgalı.

Paveikslas J

→ Nutraukę darbą, pakabinkite grindų antgalį ant laikiklio.

Priežiūra ir aptarnavimas

Boilerio plovimas

Plaukite garintuvo boilerj ne véliau kaip po 10 boilerio pripildymo.

→ Pripildykite boilerj vandens ir smarkiai supurtykite. Taip išsijudins kalkių nuosėdos, susikaupusios boilerio dugne.
→ Išpilkite vandenj.

Boilerio nukalkinimas

Pastaba

Jei nuolat naudojate parduodamą distiliuotą vandenį, katilo nukalkinti nereikės.

Ir ant boilerio sienelių nusėda kalkės, todėl rekomenduojame nukalkinti boilerį šiais intervalais (BP=boilerio pildymas):

Kietumas		° dH	mmol/l	BP
I	minkštas	0-7	0-1,3	55
II	vidutinio kietumo	7-14	1,3-2,5	45
III	kieta	14-21	2,5-3,8	35
IV	labai kieta	>21	>3,8	25

Pastaba

Apie savo vandentiekio vandens kietumą sužinosite pa-siteiravę miesto vandentiekio tarnyboje.

→ Ištraukite prietaiso kištuką iš kištukinio lizdo.
→ Palaukite, kol prietaisas atvės.
→ Nusukite nuo prietaiso apsauginj užraktą.

Paveikslas K

→ Išleiskite iš katilo visą vandenj.
→ Norėdami pašalinti kalkes, naudokite „KÄRCHER“ kalkių šalinimo lazdelę. Šalindami kalkes, atkreipkitė dėmesį į ant pakuotės nurodytas tirpalo dozavimo nuorodas.
→ Ipilkite nukalkinimo tirpalą i boilerį ir palaukite apie 8 valandas.
→ Po 8 valandų išpilkite kalkių šalinimo tirpalą. Prietaiso šildytuve dar yra tirpalo likučių, todėl jį du ar tris kartus išskalaukite šaltu vandeniu, norėdami pašalinti visus kalkių šalinimo tirpalo likučius.

Paveikslas K

→ Išleiskite iš katilo visą vandenį.

Priedų priežiūra

Pastaba

Grindų šluostė ir rankinio antgalio įmautė jau išplauti ga- mykloje, todėl juos galima iš karto naudoti su garintuvu.

→ Purvinas šluostes ir jmautes plaukite skalbyklėje, 60 °C temperatūroje. Nenaudokite minkštiklių, kad šluostės gerai sugertų nešvarumus. Frotinės šluostės pritaikytos džiovyklei. Mikropluošto šluostės nepritaikytos džiovyklei.

Pagalba gedimų atveju

Dažnai gedimus sukelia priežastys, kurias galite pašalinti patys, perskaitę šią apžvalgą. Jei abejojate ar jūsų įrenginio gedimas čia nepaminėtas, kreipkitės į įgaliotą klientų aptarnavimo tarnybą.

Prietaisas ilgai kaista

Užkalkėjo boileris

→ Nukalkinkite boilerj.

Nèra garo

Garų katile vandens nėra.

→ Išjunkite prietaisą.
→ Papildyti vandens
Garų svertas uždarytas sklende / apsauga nuo vaikų.
→ Garų kiekio pasirinkimo jungiklj nustatykite į priekį.

Garo srauto reguliatoriaus nejmanoma paspausti

Didelis vandens išpurškimas

Per pilnas garų rezervuaras

→ Spauskite garų pistoletą, kol ištekės mažiau vandens.

Užkalkėjo boileris

→ Nukalkinkite boilerj.

Techniniai duomenys

Elektros srovė
Įtampa	220-240	V
	1~50-60	Hz
Apsaugos klasė	I
Saugiklio rūšis	IPX4
Galia
Kaitinimo galia	1500	W
Didžiausias darbinis slėgis	0,32	MPa
Įkaitimo laikas	6,5	Minutės
Garų kiekis
Nuolatinis garų pūtimas	40	g/min
Slėgis, maks.	100	g/min
Matmenys
Šildytuvas	1,0	I
Svoris (be priedų)	3,1	kg
Plotis	254	mm
Ilgis	380	mm
Aukštis	260	mm

Gamintojas pasilieka teisę keisti techninius duomenis!
