BEDIENUNGSANLEITUNG KST 2 - KST2 KARCHER

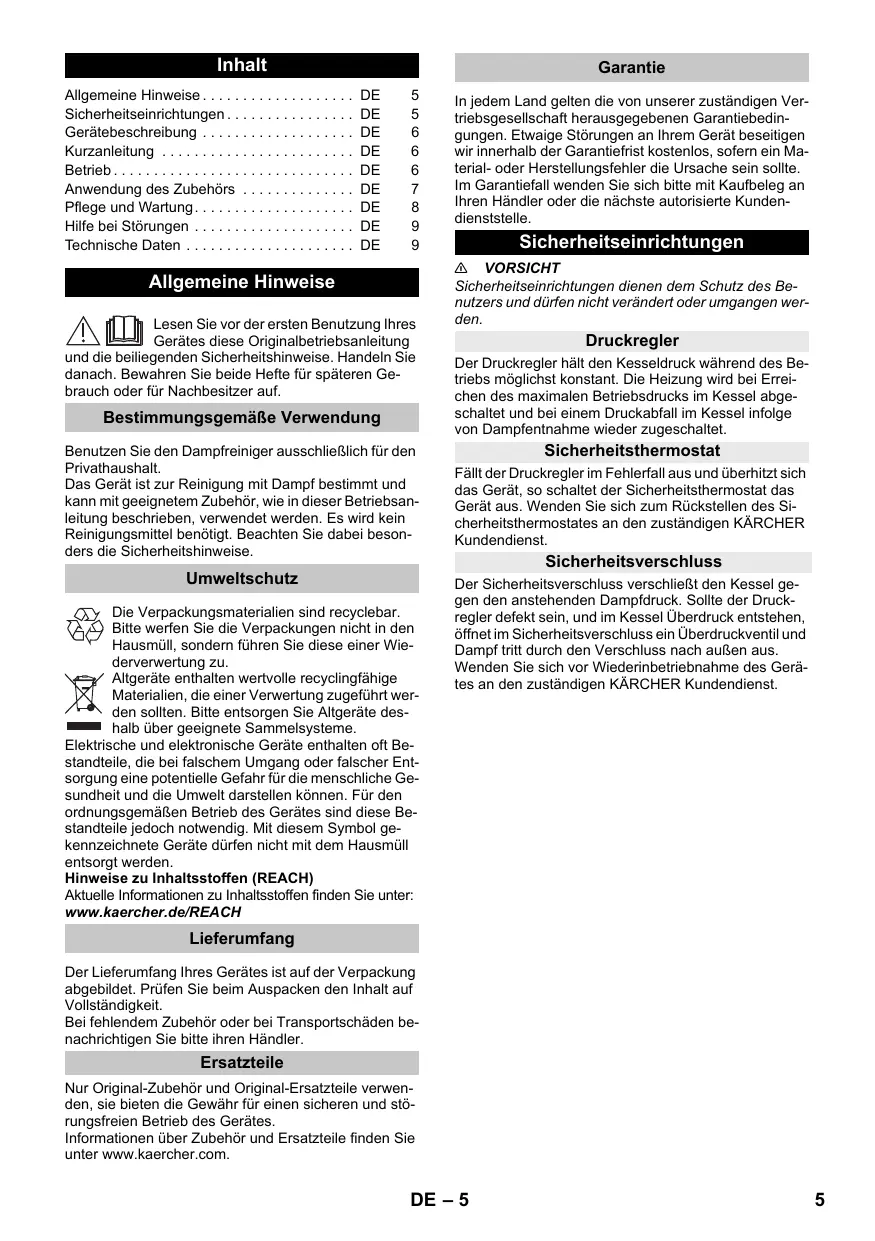

Inhalt Allgemeine Hinweise . . . . . . . . . . . . . . . . . . . Sicherheitseinrichtungen . . . . . . . . . . . . . . . . Gerätebeschreibung . . . . . . . . . . . . . . . . . . . Kurzanleitung . . . . . . . . . . . . . . . . . . . . . . . . Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Anwendung des Zubehörs . . . . . . . . . . . . . . Pflege und Wartung. . . . . . . . . . . . . . . . . . . . Hilfe bei Störungen . . . . . . . . . . . . . . . . . . . . Technische Daten . . . . . . . . . . . . . . . . . . . . . Garantie

Allgemeine Hinweise Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinweise. Handeln Sie danach. Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf. Bestimmungsgemäße Verwendung Benutzen Sie den Dampfreiniger ausschließlich für den Privathaushalt. Das Gerät ist zur Reinigung mit Dampf bestimmt und kann mit geeignetem Zubehör, wie in dieser Betriebsanleitung beschrieben, verwendet werden. Es wird kein Reinigungsmittel benötigt. Beachten Sie dabei besonders die Sicherheitshinweise. Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme. Elektrische und elektronische Geräte enthalten oft Bestandteile, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Gerätes sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Sicherheitseinrichtungen 몇 VORSICHT Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht verändert oder umgangen werden. Druckregler Der Druckregler hält den Kesseldruck während des Betriebs möglichst konstant. Die Heizung wird bei Erreichen des maximalen Betriebsdrucks im Kessel abgeschaltet und bei einem Druckabfall im Kessel infolge von Dampfentnahme wieder zugeschaltet. Sicherheitsthermostat Fällt der Druckregler im Fehlerfall aus und überhitzt sich das Gerät, so schaltet der Sicherheitsthermostat das Gerät aus. Wenden Sie sich zum Rückstellen des Sicherheitsthermostates an den zuständigen KÄRCHER Kundendienst. Sicherheitsverschluss Der Sicherheitsverschluss verschließt den Kessel gegen den anstehenden Dampfdruck. Sollte der Druckregler defekt sein, und im Kessel Überdruck entstehen, öffnet im Sicherheitsverschluss ein Überdruckventil und Dampf tritt durch den Verschluss nach außen aus. Wenden Sie sich vor Wiederinbetriebnahme des Gerätes an den zuständigen KÄRCHER Kundendienst. Lieferumfang Der Lieferumfang Ihres Gerätes ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte ihren Händler. Ersatzteile Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Gerätes. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com. DE – 5

Gerätebeschreibung Betrieb Der Lieferumfang Ihres Gerätes ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte ihren Händler. Abbildungen siehe Ausklappseite!

Kontrolllampe (grün) – Netzspannung vorhanden Kontrolllampe - Heizung (ORANGE) Sicherheitsverschluss Halter für Zubehör Parkhalterung für Bodendüse Netzanschlussleitung mit Netzstecker Laufräder (2 Stück) Lenkrolle B1 Dampfpistole B2 Entriegelungstaste B3 Wahlschalter für Dampfmenge (mit Kindersicherung) B4 Dampfhebel B5 Dampfschlauch C1 Punktstrahldüse C2 Rundbürste Abbildung Lenkrolle und Transporträder einstecken und einrasten. Abbildung Benötigtes Zubehör (siehe Kapitel „Anwendung des Zubehörs“) mit der Dampfpistole verbinden. Dazu das offene Ende des Zubehörs auf die Dampfpistole stecken und soweit auf die Dampfpistole schieben, bis die Entriegelungstaste der Dampfpistole einrastet. Abbildung Bei Bedarf die Verlängerungsrohre verwenden. Dazu ein bzw. beide Verlängerungsrohre mit der Dampfpistole verbinden. Benötigtes Zubehör auf das freie Ende des Verlängerungsrohres schieben. Zubehör trennen Wahlschalter für Dampfmenge nach hinten stellen (Dampfhebel gesperrt). Abbildung Zum Trennen der Zubehörteile die Entriegelungstaste drücken und die Teile auseinander ziehen. Wasser einfüllen Schwarz Hinweise Bei kontinuierlicher Verwendung von handelsüblichem destilliertem Wasser ist kein Entkalken des Kessels notwendig. Warmes Wasser verkürzt die Aufheizzeit. Sicherheitsverschluss vom Gerät abschrauben. Abbildung Vorhandenes Wasser vollständig aus dem Kessel leeren. Maximal 1 Liter frisches Leitungswasser in den Kessel füllen. Sicherheitsverschluss wieder fest auf das Gerät schrauben. D1 Handdüse D2 Frotteeüberzug E1 Verlängerungsrohre (2 Stück) E2 Entriegelungstaste F1 Bodendüse F2 Halteklammer F3 Frotteebodentuch G1 Entkalkersticks Kurzanleitung Abbildungen siehe Seite 2 Abbildung Sicherheitsverschluss abschrauben und Dampfreiniger mit maximal 1 Liter Wasser füllen. Abbildung Sicherheitsverschluss einschrauben. Abbildung Netzstecker einstecken. Grüne und orange Kontrolllampen leuchten. Abbildung Warten bis orange Kontrolllampe erlischt. Abbildung Zubehör an Dampfpistole anschließen. Der Dampfreiniger ist einsatzbereit.

Zubehör montieren Gerät einschalten Das Gerät auf festen Untergrund stellen. Netzstecker in eine Steckdose stecken. Beide Kontrolllampen müssen leuchten. Warten bis die orange Kontrolllampe - Heizung erlischt. Der Dampfreiniger ist einsatzbereit. DE – 6 Anwendung des Zubehörs Dampfmenge regeln Mit dem Wahlschalter für Dampfmenge wird die ausströmende Dampfmenge geregelt. Der Wahlschalter hat drei Stellungen: Wichtige Anwendungshinweise Bodenflächen reinigen Maximale Dampfmenge Es wird empfohlen vor dem Einsatz des Dampfreinigers den Boden zu kehren oder zu saugen. So wird der Boden bereits vor der Feuchtreinigung von Schmutz/losen Partikeln befreit. Auffrischen von Textilien Reduzierte Dampfmenge Kein Dampf - Kindersicherung Hinweis: In dieser Stellung kann der Dampfhebel nicht betätigt werden. Wahlschalter auf benötigte Dampfmenge stellen. Dampfhebel betätigen, dabei die Dampfpistole zuerst auf ein Tuch richten, bis der Dampf gleichmäßig ausströmt. Hinweis: Die Heizung des Dampfreinigers schaltet sich während der Benutzung immer wieder ein, um den Druck im Kessel aufrechtzuerhalten. Dabei leuchtet die Kontrolllampe (orange) - Heizung. Wasser nachfüllen Wasser in den Kessel nachfüllen ist erforderlich wenn beim Arbeiten die Dampfmenge weniger wird und zum Schluss kein Dampf mehr kommt. Netzstecker aus der Steckdose ziehen. Dampfhebel drücken, bis kein Dampf mehr ausströmt. Der Kessel des Gerätes ist nun drucklos. Sicherheitsverschluss vom Gerät abschrauben. Maximal 1 Liter frisches Leitungswasser in den Kessel füllen. Sicherheitsverschluss wieder fest auf das Gerät schrauben. Netzstecker in eine Steckdose stecken. Warten bis die orange Kontrolllampe - Heizung erlischt. Der Dampfreiniger ist einsatzbereit. Vor Behandlung mit dem Dampfreiniger bitte immer die Verträglichkeit der Textilien an verdeckter Stelle prüfen: Zuerst Eindampfen, dann trocknen lassen und anschließend auf Farb- oder Formveränderung prüfen. Reinigung von beschichteten oder lackierten Oberflächen Beim Reinigen von lackierten oder kunststoffbeschichteten Oberflächen wie z. B. Küchen- und Wohnmöbeln, Türen, Parkett können sich Wachs, Möbelpolitur, Kunststoffbeschichtungen oder Farbe lösen oder Flecken entstehen. Bei der Reinigung dieser Oberflächen ein Tuch kurz eindampfen und damit über die Oberflächen wischen. ACHTUNG Dampf nicht auf verleimte Kanten richten, da sich der Umleimer lösen könnte. Das Gerät nicht zum Reinigen von unversiegelten Holz- oder Parkettböden verwenden. Glasreinigung Erwärmen Sie bei niedrigen Außentemperaturen, vor allem im Winter, die Fensterscheibe, in dem Sie die gesamte Glasoberfläche leicht eindampfen. So werden Spannungen an der Oberfläche vermieden, die zu Glasbruch führen können. Anschließend die Fensterfläche mit Handdüse und Überzug reinigen. Verwenden Sie zum Abziehen des Wassers einen Fensterabzieher oder wischen Sie die Flächen trocken. ACHTUNG Dampf nicht auf die versiegelten Stellen des Fensterrahmens richten, um diese nicht zu beschädigen. Gerät ausschalten Dampfpistole Abbildung Netzstecker aus der Steckdose ziehen. Abbildung Dampfhebel drücken, bis kein Dampf mehr ausströmt. Der Kessel des Gerätes ist nun drucklos. Kindersicherung nach hinten stellen (Dampfhebel gesperrt). Gerät aufbewahren Abbildung Verlängerungsrohre in die großen Halter für Zubehör stecken. Handdüse und Punktstrahldüse je auf ein Verlängerungsrohr stecken. Große Rundbürste auf die Punktstrahldüse befestigen. Kleine Rundbürste und Düsen in die mittleren Halter für Zubehör stecken. Bodendüse in die Parkhalterung einhängen. Dampfschlauch um die Verlängerungsrohre wickeln und Dampfpistole in die Bodendüse stecken. Sie können die Dampfpistole auch ohne Zubehör benutzen, zum Beispiel: – zum Beseitigen von leichten Falten aus hängenden Kleidungsstücken, indem Sie diese aus einer Entfernung von 10-20 cm bedampfen. – zum Entstauben von Pflanzen. Hierbei einen Abstand von 20-40 cm halten. – zum feuchten Staubwischen, indem ein Tuch kurz eingedampft wird und damit über Möbel gewischt wird. DE – 7

Pflege und Wartung Punktstrahldüse Abbildung Punktstrahldüse auf die Dampfpistole montieren. Je näher die Punktstrahldüse an der verschmutzen Stelle ist, desto höher ist die Reinigungswirkung, da Temperatur und Dampf am Düsenaustritt am höchsten sind. Besonders praktisch zur Reinigung von schwer zugänglichen Stellen, Fugen, Armaturen, Abflüssen, Waschbecken, WCs, Jalousien oder Heizkörpern. Starke Kalkablagerungen können vor dem Dampfreinigen mit Essig oder Zitronensäure beträufelt werden, 5 Minuten einwirken lassen, danach abdampfen. Rundbürste Die Rundbürste kann als Ergänzung auf die Punktstrahldüse montiert werden. Durch Bürsten können damit hartnäckige Verschmutzungen leichter entfernt werden. ACHTUNG Nicht geeignet zur Reinigung empfindlicher Flächen. Abbildung Rundbürste auf Punktstrahldüse befestigen. Handdüse Abbildung Handdüse auf die Dampfpistole montieren. Überzug über die Handdüse ziehen. Besonders gut geeignet für kleine abwaschbare Flächen, Duschkabinen und Spiegel. Bodendüse Geeignet für alle abwaschbaren Wand- und Bodenbeläge, z. B. Steinböden, Fliesen und PVC-Böden. Arbeiten Sie auf stark verschmutzten Flächen langsam, damit der Dampf länger einwirken kann. Hinweis Reinigungsmittelrückstände oder Pflegeemulsionen, die sich noch auf der zu reinigenden Fläche befinden, könnten bei der Dampfreinigung zu Schlieren führen, die bei mehrmaliger Anwendung aber verschwinden. Abbildung Bodentuch an Bodendüse befestigen. – Bodendüse auf Bodentuch stellen. Je nach Ausstattung - Bodentuch vorher längs falten. – Halteklammern öffnen. – Tuchenden in die Öffnungen legen und fest spannen. – Halteklammern schließen. Bodendüse parken Abbildung Bei Arbeitsunterbrechung die Bodendüse in die Parkhalterung einhängen.

Ausspülen des Kessels Spülen Sie den Kessel des Dampfreinigers spätestens nach jeder 10. Kesselfüllung aus. Dampfkessel mit Wasser füllen und kräftig schwenken. Dadurch lösen sich Kalkrückstände, die sich auf dem Boden des Dampfkessels abgesetzt haben. Wasser ausgießen. Entkalken des Kessels Hinweis Bei kontinuierlicher Verwendung von handelsüblichem destilliertem Wasser ist kein Entkalken des Kessels notwendig. Da sich auch an der Kesselwand Kalk festsetzt, empfehlen wir, den Kessel in folgenden Abständen zu entkalken (KF = Kesselfüllungen): Härtbereich ° dH mmol/l

0-1,3 II mittel 7-14 1,3-2,5 III hart 14-21 2,5-3,8 IV sehr hart >21 >3,8 Hinweis Die Härte des Leitungswassers können Sie bei Ihrem Wasserwirtschaftsamt oder den Stadtwerken erfragen. Netzstecker aus der Steckdose ziehen. Gerät abkühlen lassen. Sicherheitsverschluss vom Gerät abschrauben. Abbildung Vorhandenes Wasser vollständig aus dem Kessel leeren. Verwenden Sie zum Entkalken die KÄRCHER Entkalkersticks. Beachten Sie beim Ansetzen der Entkalkerlösung die Dosierungshinweise auf der Verpackung. Füllen Sie die Entkalkerlösung in den Kessel und lassen Sie die Lösung ca. 8 Stunden einwirken. Nach 8 Stunden die Entkalkerlösung vollständig ausschütten. Es bleibt noch eine Restmenge Lösung im Dampfkessel, deshalb den Kessel zwei– bis dreimal mit kaltem Wasser ausspülen, um alle Rückstände des Entkalkers zu entfernen. Abbildung Vorhandenes Wasser vollständig aus dem Kessel leeren. Pflege des Zubehörs Hinweis Bodentuch und Überzug für Handdüse sind bereits vorgewaschen und können sofort zum Arbeiten mit dem Dampfreiniger verwendet werden. Verschmutzte Bodentücher und Überzüge bei 60 °C in der Waschmaschine waschen. Keinen Weichspüler verwenden, damit die Tücher den Schmutz gut aufnehmen können. Die Frotteetücher sind für den Trockner geeignet. Die Mikrofasertücher sind nicht für den Trockner geeignet. DE – 8 Hilfe bei Störungen Technische Daten Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst. Stromanschluss Spannung Schutzklasse Schutzgrad Lange Aufheizzeit 220-240 V 1~50-60 Hz IPX4 Leistungsdaten Dampfkessel ist verkalkt. Dampfkessel entkalken. Kein Dampf Heizleistung 1500 W Betriebsdruck max. 0,32 MPa Aufheizzeit Kein Wasser im Dampfkessel. Gerät ausschalten. Wasser nachfüllen. Dampfhebel lässt sich nicht drücken. Dampfhebel ist mit der Verriegelung / Kindersicherung gesichert. Wahlschalter für Dampfmenge nach vorne stellen. Hoher Wasseraustrag Dampfkessel zu voll. Dampfpistole so lange drücken bis weniger Wasser kommt. Dampfkessel ist verkalkt. Dampfkessel entkalken. 6,5 Minuten Dampfmenge Dauerdampfen Dampfstoß max. 40 g/min 100 g/min Maße Dampfkessel 1,0 l Gewicht (ohne Zubehör) 3,1 kg Breite 254 mm Länge 380 mm Höhe 260 mm Technische Änderungen vorbehalten! DE – 9
