LIETOŠANAS INSTRUKCIJA KST 2 - KST2 KARCHER

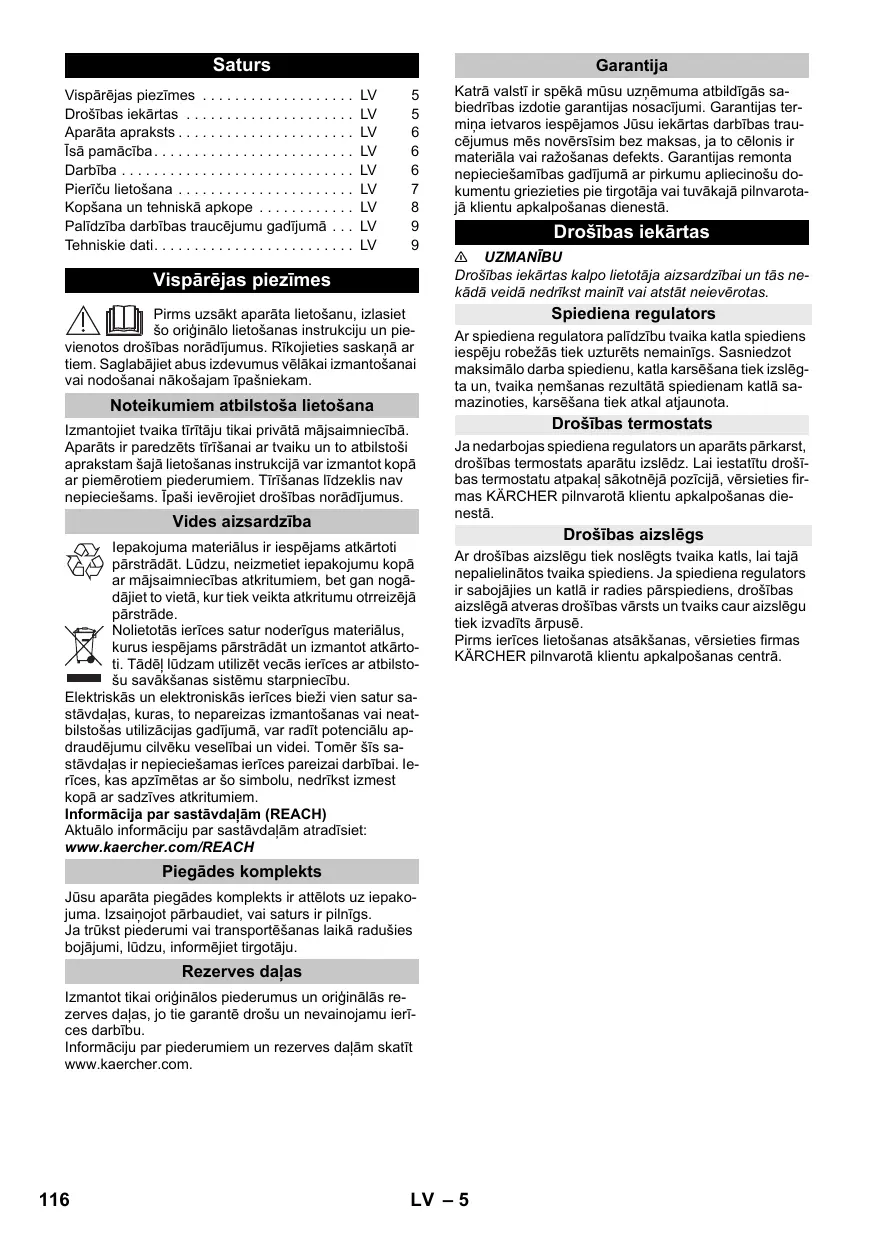

Vispārējas piezīmes	LV	5
Drošības iekārtas	LV	5
Aparāta apraksts	LV	6
Īsā pamācība	LV	6
Darbība	LV	6
Pieriču lietošana	LV	7
Kopšana un tehniskā apkope	LV	8
Palīdzība darbības traucējumu gadījumā	LV	9
Tehniskie dati	LV	9

Vispārējas piezīmes

Pirms uzsākt aparāta lietošanu, izlasiet šo originālo lietošanas instrukciju un pievienotos drošības norādījumus. Rīkoieties saskaņā ar tiem. Saglabājiet abus izdevumus vēlākai izmantošanai vai nodošanai nākošajam īpašniekam.

Noteikumiem atbilstoša lietošana

Izmantojiet tvaika tīrītāju tikai privātā mājsaimniecībā. Aparāts ir paredzēts tīrīšanai ar tvaiku un to atbilstoši aprakstam šajā lietošanas instrukcijā var izmantot kopā ar piemērotiem piederumiem. Tīrīšanas līdzeklis nav nepieciešams. īpaši ievērojet drošības norādījumus.

Vides aizsardzība

lepakojuma materiālus ir iespējams atkārtoti pārstrādāt. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet gan nogā-dājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Tādēl lūdzam utilizēt vecās ierīces ar atbilstošu savākšanas sistēmu starpniecību.

Elektriskās un elektroniskās ierīces bieži vien satur sa- stāvdaļas, kuras, to nepareizas izmantošanas vai neat- bilstošas utilizācijas gadījumā, var radīt potenciālu ap- draudējumu cilvēku veselībai un videi. Tomēr šīs sa- stāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ie- rīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

Jūsu aparāta piegādes komplekts ir attēlots uz iepakojuma. Izsaiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piederumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

Rezerves daļas

Izmantot tikai originālos piederumus un originālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Garantija

Katrā valstī ir spēkā mūsu uznēmuma atbildīgās sabiedības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

Drošības iekārtas

⚠ UZMANĪBU

Drošības iekārtas kalpo lietotāja aizsardzībai un tās ne-kādā veidā nedrīkst mainīt vai atstāt neievērotas.

Spiediena regulators

Ar spiediena regulatora palīdzību tvaika katla spiediens iespēju robežās tiek uzturēts nemaiņīgs. Sasniedzot maksimālo darba spiedienu, katla karsēšana tiek izslēgta un, tvaika ṣemšanas rezultātā spiedienam katlā sa-mazinoties, karsēšana tiek atkal atjaunota.

Drošības termostats

Ja nedarbojas spiediena regulators un aparāts pārkarst, drošības termostats aparātu izslēdz. Lai iestaftītu drošības termostatu atpakal sākotnējā pozīcijā, vērsieties firmas KÄRCHER pilnvarotā klientu apkalpošanas dienestā.

Drošības aizslēgs

Ar drošības aizslēgu tiek noslēgts tvaika katls, lai tajā nepalielinātos tvaika spiediens. Ja spiediena regulators ir sabojājies un katlā ir radies pārspiediens, drošības aizslēgā atveras drošības vārsts un tvaiks caur aizslēgu tiek izvadīts ārpusē.

Pirms ierīces lietošanas atsākšanas, vērsieties firmas KÄRCHER pilnvarotā klientu apkalpošanas centrā.

Aparāta apraksts

Jūsu aparāta piegādes komplekts ir attēlots uz iepakojuma. Izsaiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piederumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

→ Attēlus skatīt atlokāmajā lapā!

A1 Kontrollampa (zaļa) - ierīce pieslēgta strāvas pade-vei
A2 Apsildes kontrollampiņa (ORANŽA)
A3 Drošības aizslēgs
A4 Piederumu turētājs
A5 Grīdas sprauslas novietojuma stiprinājums
A6 Tīkla pieslēguma kabelis ar kontaktdakšu
A7 Ritenti ni (2 gab.)
A8 Vadrullitis
B1 Tvaika pistole
B2 Atblokēšanas poga
B3 Tvaika daudzuma izvēles slēdzis (ar bērnu aizsardzības mehānismu)
B4 Tvaika padeves svira
B5 Tvaika padeves šljūtene
C1 Reaktīvā punktsprausla
C2 Aplojošā suka Melns
D1 Rokvadības sprausla
D2 Frotē auduma pār- valks
E1 Pagarinātājcaurules (2 caurules)
E2 Atblokēšanas poga
F1 Sprausla grīdas tīrīšanai
F2 Turētājskavas
F3 Frotē grīdas mazgāšanas drāna
G1 Atkalkošanas stienīši

Īsā pamācība

→ Attēlus skatiet 2. lapā

Attēls 1

→ Noskrūvējiet drošības aizslēgu un piepildiet tvaika tīrītāju ar maksimāli 1 litru ūdens.

Attēls 2

→ leskrūvējiet drošības aizslēgu.

Attēls 3

→ Pievienojiet kontaktspraudni kontaktligzdai. Deg zaļā un oranžā kontrollampiņa.

Attēls 4

→ Pagaidiet, līdz oranžā kontrollampa nodziest.

Attēls 5

→ Pievienojiet pierīci tvaika pistolei. Tvaika tīrītājs ir gatavs lietošanai.

Darbība

Piederumu montāža

Attēls A

→ Ielieciet un nofiksējiet vadības rullīti ritentinus.

Attēls B

→ Savienojiet nepieciešamos piederumus (skat. nodalu "Pieríču kopšana") ar tvaika pistoli. Lai to izdarītu, pierīces valējo galu uzspraudiet uz tvaika pistoles un bīdiet to tik tālu, līdz nofiksējas tvaika pistoles atblokēšanas poga.

Attēls D

→ Nepieciešamības gadījumā izmantojiet pagarinātājcauruli. Šim nolūkam savienojiet vienu vai divas pagarinātājcaurules ar tvaika pistoli. Darba procesam nepieciešamās pierīces uzbīdiet uz brīvā pagarinātājcaurules gala.

Pierīču atvienošana

→ Tvaika daudzuma izvēles slēdzi pārslēdziet atpakal (tvaika padeves svira blokēta).

Attēls E

→ Lai atvienotu pierīču detaļas, piespiediet atblokēšanas pogu un atdaliet detaļas vienu no otras.

Üdens uzpilde

Norādījumi

Pastāvīgi izmantojot tirdzniecībā pieejamo destilēto ūdeni, katla atkalkošana nav nepieciešama.
■ Silts ūdens sašina uzsildīšanas laiku.
→ Noskrūvēt no aparāta drošības aizslēgu.

Attēls K

→ Atlikušo ūdeni pilnībā izlejiet no katla.

→ lepildiet katlā maksimāli 1 litru svaiga ūdens no ūdensvada.

→ Drošības aizslēgu atkal stingri uzskrūvējiet uz ierīces.

lerīces ieslēgšana

→ Novietojiet ierīci uz cietas pamatnes.

→ lespraudiet kontaktdakšu kontakligzdā. Abām kontrollampām ir jādeg.

→ Pēc apmēram 8 minūtēm oranžā kontrollampiņa izdziest.

Tvaika tīrītājs ir gatavs lietošanai.

Tvaika padeves regulēšana

Ar tvaika daudzuma izvēles slēdzi tiek regulēts izplūstošais tvaika daudzums. Izvēles slēdzim ir trīs pozīcijas:

Maksimāla tvaika padeve

Samazināta tvaika padeve

Tvaika izplüde nenotiek - bērnu aizsardzības mehānisms

Piezīme:

šajā pozīcijā tvaika padeves sviru nevar nospiest.

→ Darbiniet tvaika padeves sviru, šī procesa laikā tvaika pistoli vispirms turot vērstu uz kādu drānu, līdz ir vērojama vienmērīga tvaika strūklas izplūde. Piezīme:

Ierīces lietošanas laikā tvaika tīrītāja karsēšanas sistēma ik pēc brīža ieslēdzas, lai katlā uzturētu vienmērīgu spiedienu. Šī procesa laikā deg oranžā kontrollampiņa - sildīšana.

Atkārtota ūdens uzpilde

Katlā nepieciešams papildināt ūdens daudzumu, ja darba laikā tvaika daudzums samazinās un visbeidzot tvaika vairs nav vispār.

→ Atvienojiet kontaktspraudni no kontaktligzdas.
→ Spiediet tvaika padeves sviru, līdz tvaiks vairs neizplūst. Tagad ierīces tvaika katls vairs neatrodas zem spiediena.
→ Noskrūvēt no aparāta drošības aizslēgu.
→ lepildiet katlā maksimāli 1 litru svaiga ūdens no ūdensvada.
→ Drošības aizslēgu atkal stingri uzskrūvējiet uz ierīces.
→ lespraudiet kontaktdakšu kontakligzdā.
→ Pēc apmēram 8 minūtēm oranžā kontrollampiņa izdziest.
Tvaika tīrītājs ir gatavs lietošanai.

Izslēdziet ierīci

Attēls F

→ Spiediet tvaika padeves sviru, līdz tvaiks vairs neizplūst. Tagad ierīces tvaika katls vairs neatrodas zem spiediena.

→ Atvirziet bērnu aizsardzības mehānismu atpakal, (tvaika padeves svira blokēta).

Aparāta uzglabāšana

Attēls H

→ levietojiet pagarinātājcaurules piederumu lielajos turētājos.
→ Rokvadības sprauslu un punktsprauslu katru uz-spraudiet uz pagarinātājcaurules.
→ Uz punktsprauslas nostipriniet lielo aplojošo suku.
→ Mazo aplojošo suku un sprauslas ievietojiet piederumu vidējos turētājos.
→ lekariniet sprauslu grīdas mazgāšanai stāvbalstā.
→ Satiniet tvaika padeves šlūteni ap pagarinātājcauruli un ievietojiet tvaika pistoli sprauslā grīdas mazgāšanai.

Pierīču lietošana

Svarīgi norādījumi par pierīču lietošanu

Grīdas virsmu tīrīšana

Pirms tvaika tīrītāja izmantošanas ieteicams grīdu izslaucīt un izsūkt. Tādējādi grīda pirms mitrās tīrīšanas būs jau attīrītā no putekliem/netīrumu daliņām.

Tekstilizstrādājumu atjaunošana

Pirms apstrādes ar tvaika tīrītāju vienmēr pārbaudiet tekstilizstrādājuma izturību kādā neredzamā vietā: vis-pirms to apstrādājiet ar tvaiku, tad ľaujiet izžūt un pēc tam pārbaudiet, vai nav novērojamas krāsas vai formas izmainas.

Virsmu ar speciālu pārklājumu vai lakotu virsmu tīrīšana

Tīrot krāsotas vai ar sintētiskiem materiāliem pārklātas virsmas, kā, piem., virtuves un dzīvojamās istabas mēbeles, durvis, parketu, var atdalīties vasks, mēbēļu politūra, sintētiskais pārklājums vai krāsa vai veidoties trai-pi. Tīrot šīs virsmas, apstrādājiet ar tvaiku lupatiņu unotīriet virsmu ar to.

IEVĚRĪBAI

Nevērsiet strūklu pret līmētām škautnēm, pretējā gadī-jumā līmējums var atlīmēties. Nelietojiet ierīci uz nepār-klātas koksnes un parketa grīdām.

Stikla virsmu tīrīšana

Ja ārā ir pazemināta gaisa temperatūra, īpaši ziemā, sasildiet loga stiklu, visu virsmu nedaudz apsmidzinot ar tvaiku. Tādā veidā tiek novērsta spriedzes rašanās uz stikla virsmas, kas var izraisīt stikla plīšanu.

Pēc tam notīriet loga virsmu ar rokas sprauslu un pārvalku. Loga atbrīvošanai no ūdens izmantojiet logu tīrītāju vai nosusiniet virsmas sausas.

IEVĚRĪBAI

Nevērsiet tvaiku pret ar aizsargpārklājumu apstrādāta-jām loga vietām pie loga rāmja, lai netiktu bojāts aizsargpārklājums.

Tvaika pistole

Tvaika pistoli Jūs varat lietot arī bez pierīču izmantošanas, piemēram:

– nelielu kroku likvidēšanai no pakārtiem apgērbiem, apstrādājot tos ar tvaiku no 10-20 cm attāluma.
- puteklu likvidēšanai uz augiem. apstrādājot no 20-40 cm attāluma.
- putekļu notīrīšanai ar samitrinātu drānu, vispirms nedaudz apstrādājot ar tvaiku drānu un tad ar to tī-rot mēbeles.

Reaktīvā punktsprausla

Attēls B

→ Uzmontējiet reaktīvo punktsprauslu uz tvaika pistoles.

Jo tuvāk tā atrodas netīrajai vietai, jo lielāka ir tīrīšanas efektivitāte, un tas ir tādēl, ka sprauslas izejā ir visaugstākā temperatūra un vislielākais tvaiks. īpaši piemērota grūti pieejamu vietu, salaidumvietu, armatūras, noteku, izlietņu, klozetpodu, žalūziju vai radiatoru tīrīšanai. Stiprus kalka nogulsnējumus pirms tīrīšanas ar tvaiku var apslacīt ar etiki vai citronskābi, ľaut tam 5 min iedarboties un pēc tam ar tvaiku attīrīt.

Aplojošā suka

Apajo suku var uzmontēt kā punktsprauslas papildinā-jumu. Izmantojot to, vieglāk ir notīrīt noturīgus netīru-mus.

IEVĚRĪBAI

Nav piemērota jutīgu virsmu tīrīšanai.

Attēls C

→ Nostipriniet apalo suku uz punktsprauslas.

Rokvadības sprausla

Attēls B

→ Uzmontējiet rokvadības sprauslu uz tvaika pistoles.

Uzvelciet uz rokvadības sprauslas pārvalku. Īpaši tas ir piemērots mazām, nomazgājamām virsmām, duškabīnēm un spoguļiem.

Sprausla grīdas tīrīšanai

Piemērots visiem mazgājamajiem sienas un grīdas segumiem, piem., akmens grīdām, flīzēm, PVC grīdām. Łoti netīras virsmas apstrādājiet lēni, lai tvaiks var ilgāk uz tām iedarboties.

Norāde

Tīrīšanas līdzekļa paliekas vai kopšanas emulsijas, kuras vēl atrodas uz tīrāmās virsmas, tīrot ar tvaiku, var radīt svītras, taču atkārtotas lietošanas rezultātā tās iz-zūd.

Attēls I

→ Piestipriniet grīdas mazgāšanas drānu pie grīdas mazgāšanas sprauslas.
– Novietojiet grīdas tīrīšanas sprauslu uz grīdas mazgāšanas drānas.
Atkarībā no aprīkojuma - grīdas mazgāšanas drā-nu pirms tam gareniski pārlociet.
– Atveriet turētājskavas.
– Drānas galus ievietojiet un nofiksējiet atvērumos.
– Aizveriet turētājskavas.

Sprauslas grīdas tīrīšanai novietošana

Attēls J

→ Pärtraucot darbu, iekariniet sprauslu grīdas tīrīšanai stāvbalstā.

Kopšana un tehniskā apkope

Tvaika katla skalošana

Veiciet katla skalošanu vismaz ik pēc katras 10. ūdens uzpildes reizes.

→ Uzpildiet tvaika katlu ar üdeni un spēcīgi sakratiet. Tādējādi no tvaika katla pamatnes atdalās kalka nogulsnējumi.
→ Izlejiet üdeni.

Tvaika katla atkalkošana

Norāde

Pastāvīgi izmantojot tirdzniecībā pieejamo destilēto ūdeni, katla atkalkošana nav nepieciešama.

Tā kā kałkis nogulsnējas arī uz katla malām, iesakām veikt katla atkałkošanu, ievērojot zemāk minētos intervālus (KU=katla uzpildes reizes):

Cietības pakāpe		°dH	mmol/l	KU
I	mīksts	0-7	0-1,3	55
II	vidējs	7-14	1,3-2,5	45
III	ciets	14-21	2,5-3,8	35
IV	ļoti ciets	>21	>3,8	25

Norāde

Informāciju par mājsaimniecībā lietotā krāna ūdens cie- tības pakāpi jūs varat iegūt vietējā ūdenssaimniecības pārvaldē vai pašvaldībā.

→ Atvienojiet kontaktspraudni no kontaktligzdas.
→ Laut aparātam atdzist.
→ Noskrūvēt no aparāta drošības aizslēgu.

Attēls K

→ Atlikušo ūdeni pilnībā izlejiet no katla.
→ Atkalkošanai izmantojiet KÄRCHER atkalkošanas stienišus. Izmantojot atkalkošanas škīdumu, ievē-rojiet uz iepakojuma dotos dozēšanas norādījumus.
→ lepildiet atkałkošanas līdzekļa škīdumu katlā un atstājiet iedarboties aptuveni 8 stundas.
→ Pēc 8 stundām izlejiet visu atkalkošanas škīdumu no katla. Pēc izliešanas ierīces katlā vēl paliek ne-daudz škīduma, tāpēc izskalojiet katlu 2-3 reizes ar aukstu ūdeni, lai likvidētu visas atkalkotāja atliekas.

Attēls K

→ Atlikušo ūdeni pilnībā izlejiet no katla.

Pierīču kopšana

Norāde

Grīdas mazgāšanas drāna un rokvadības sprauslas pārvalks jau ir iepriekš izmazgāti, un tāpēc tos darbam ar tvaika tīrītāju var izmantot uzreiz.

→ Netīras grīdas mazgāšanas drānas un pārvalkus mazgājiet veļas mazgājamā mašīnā 60 °C temperatūrā. Nelietojiet veļas mīkstinātāju, lai drānas nezaudētu labo netīrumu savākšanas spēju. Frotē drānas ir piemērotas žāvēšanai veļas žāvētājā. Mikrošķiedras drānas nav piemērotas žāvēšanai veļas žāvētājā.

Palīdzība darbības traucējumu gadījumā

Klümju cēloni bieži vien ir vienkārši, un Jūs tovarat no- vērst pats, izmantojot zemāk minēto pārskatu. Ja Jums rodas šaubas par klūmes cēloni vai, ja konstatētā klūme šeit nav minēta, vērsieties pilnvarotā klientu apkalpošanas centrā.

llgs uzsilšanas laiks

Tvaika katlā nav ūdens

→ Izslēdziet ierīci.
→ Papildināt ūdens daudzumu tvertnē.

Nevar nospiest tvaika padeves sviru

Tvaika padeves svira ir noblokëta /ir iedarbināta bērnu piekluves kontroles funkcija.

→ Pārslēdziet tvaika padeves izvēles slēdzi uz priekšu.

Izplüst liels daudzums üdens

Pārāk pilns tvaika katls

→ Spiediet tvaika pistoli tik ilgi, līdz izplūst mazāks daudzums ūdens.

Strāvas pieslēgums
Spriegums	220-240	V
	1~50-60	Hz
Aizsardzības klase	I
Aizsardzības līmenis	IPX4
Tehniskie dati attiecībā uz jaudu
Karsēšanas jauda	1500	W
Maksimālais darba spiediens	0,32	MPa
Uzkaršanas laiks	6,5	Minūtes
Tvaika daudzums
Pastāvīga tvaika padeve	40	g/min
Maks. tvaika plūsma	100	g/min
Izmēri
Tvaika ğenerators	1,0	I
Svars (bez pierīcēm)	3,1	kg
Platums	254	mm
Garums	380	mm
Augstums	260	mm

Rezervētas tiesības veikt tehniskas izmaiņas!
