MANUALE UTENTE KST 2 - KST2 KARCHER

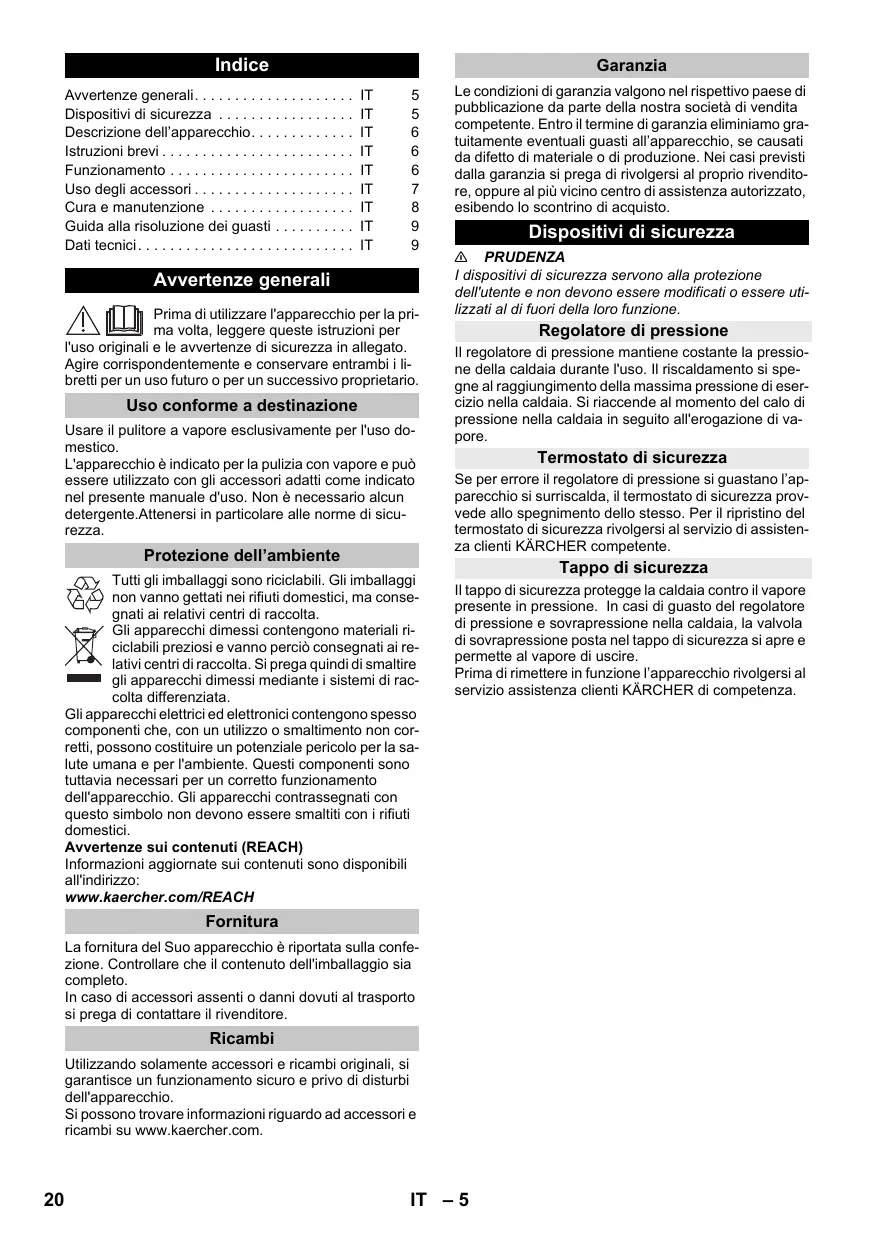

Avvertenze generali Prima di utilizzare l'apparecchio per la prima volta, leggere queste istruzioni per l'uso originali e le avvertenze di sicurezza in allegato. Agire corrispondentemente e conservare entrambi i libretti per un uso futuro o per un successivo proprietario. Uso conforme a destinazione Usare il pulitore a vapore esclusivamente per l'uso domestico. L'apparecchio è indicato per la pulizia con vapore e può essere utilizzato con gli accessori adatti come indicato nel presente manuale d'uso. Non è necessario alcun detergente.Attenersi in particolare alle norme di sicurezza. Protezione dell’ambiente Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta. Gli apparecchi dimessi contengono materiali riciclabili preziosi e vanno perciò consegnati ai relativi centri di raccolta. Si prega quindi di smaltire gli apparecchi dimessi mediante i sistemi di raccolta differenziata. Gli apparecchi elettrici ed elettronici contengono spesso componenti che, con un utilizzo o smaltimento non corretti, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici. Avvertenze sui contenuti (REACH) Informazioni aggiornate sui contenuti sono disponibili all'indirizzo: www.kaercher.com/REACH Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. Dispositivi di sicurezza 몇 PRUDENZA I dispositivi di sicurezza servono alla protezione dell'utente e non devono essere modificati o essere utilizzati al di fuori della loro funzione. Regolatore di pressione Il regolatore di pressione mantiene costante la pressione della caldaia durante l'uso. Il riscaldamento si spegne al raggiungimento della massima pressione di esercizio nella caldaia. Si riaccende al momento del calo di pressione nella caldaia in seguito all'erogazione di vapore. Termostato di sicurezza Se per errore il regolatore di pressione si guastano l’apparecchio si surriscalda, il termostato di sicurezza provvede allo spegnimento dello stesso. Per il ripristino del termostato di sicurezza rivolgersi al servizio di assistenza clienti KÄRCHER competente. Tappo di sicurezza Il tappo di sicurezza protegge la caldaia contro il vapore presente in pressione. In casi di guasto del regolatore di pressione e sovrapressione nella caldaia, la valvola di sovrapressione posta nel tappo di sicurezza si apre e permette al vapore di uscire. Prima di rimettere in funzione l’apparecchio rivolgersi al servizio assistenza clienti KÄRCHER di competenza. Fornitura La fornitura del Suo apparecchio è riportata sulla confezione. Controllare che il contenuto dell'imballaggio sia completo. In caso di accessori assenti o danni dovuti al trasporto si prega di contattare il rivenditore. Ricambi Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

IT – 5 Descrizione dell’apparecchio Funzionamento La fornitura del Suo apparecchio è riportata sulla confezione. Controllare che il contenuto dell'imballaggio sia completo. In caso di accessori assenti o danni dovuti al trasporto si prega di contattare il rivenditore. Figure riportate sulla pagina pieghevole!

Spia luminosa (verde) – corrente collegata Spia di controllo - riscaldamento (ARANCIONE) Tappo di sicurezza Sostegno per accessori Supporto di parcheggio della bocchetta per pavimenti A6 Cavo di allacciamento alla rete con connettore A7 Giranti (2 pz.) A8 Ruota pivottante Montaggio degli accessori Figura Introdurre ed agganciare le ruote di guida e da trasporto. Figura Collegare l'accessorio necessario (vedi capitolo „Uso degli accessori“) con la pistola vapore. A tal fine inserire l'estremità dell'accessorio sulla pistola vapore fino al corretto incastramento del pulsante di sblocco presente sulla pistola vapore. Figura Se necessario utilizzare i tubi rigidi di prolunga. Montare uno o entrambi i tubi prolunga sulla pistola vapore. Inserire l'accessorio desiderato sull'estremità del tubo prolunga. Smontaggio degli accessori Spingere indietro il selettore della quantità di vapore (leva vapore chiusa). Figura Per smontare gli accessori premere il pulsante di sblocco e staccare le parti. B1 Pistola vapore B2 Pulsante di sblocco B3 Selettore per quantità di vapore (con sicurezza bambini) B4 Leva vapore B5 Tubo flessibile vapore Riempimento del serbatoio Indicazioni L'utilizzo continuo di acqua distillata normalmente in commercio, rende superflua la decalcificazione della caldaia. Il tempo di riscaldamento si riduce utilizzando acqua calda. Svitare tappo di chiusura di sicurezza dall'apparecchio. Figura Svuotare completamente l'acqua residua dalla caldaia. Versare una quantità massima di 1 litri d'acqua del rubinetto nella caldaia. Avvitare fino in fondo il tappo di sicurezza sull'apparecchio. C1 Ugello a getto concentrato C2 Spazzola rotonda Nero D1 Bocchetta manuale D2 Foderina di spugna E1 Tubi di prolunga (2 pz.) E2 Pulsante di sblocco F1 Bocchetta pavimenti F2 Fermaglio F3 Panno per pavimenti in spugna Accendere l’apparecchio G1 Stick decalcificanti Istruzioni brevi Figure vedi pag. 2 Figura Svitare la chiusura di sicurezza e riempire il pulitore a vapore con massimo 1 litro di acqua. Figura Avvitare il tappo di sicurezza. Figura Inserire la spina di alimentazione. Le spie di controllo verde e arancione sono accese. Figura Attendere lo spegnimento della spia arancione. Figura Collegare gli accessori alla pistola vapore. Il pulitore a vapore è pronto all'uso. Disporre l'apparecchio su un fondo resistente. Inserire la spina in una presa elettrica. Le due spie di controllo devono essere accese. Dopo circa 8 minuti la spia luminosa arancione - riscaldamento si spegne. Il pulitore a vapore è pronto all'uso. IT – 6

Regolazione del vapore Uso degli accessori Con il selettore della quantità di vapore si regola la quantità di vapore che fuoriesce. Il selettore ha tre posizioni: Avvisi importanti per l'uso Massima quantità di vapore Quantità di vapore ridotta Assenza di vapore - Sicurezza bambini Nota: In questa posizione la leva del vapore non può essere azionata. Posizionare il selettore per quantità di vapore alla quantità necessaria. Azionare la leva vapore e puntare la pistola vapore prima su un panno, fino ad ottenere un vapore uniforme. Nota: Durante l’impiego il dispositivo di riscaldamento del pulitore a vapore si accende ripetutamente per mantenere costante la pressione nella caldaia. La spia luminosa arancione - riscaldamento è accesa. Aggiungere acqua Il versamento dell'acqua nella caldaia è necessario quando durante il lavoro la quantità di vapore si riduce e non si ottiene alcun vapore. Togliere la spina di alimentazione dalla presa. Premere la leva vapore fino a completa erogazione del vapore. La caldaia dell’apparecchio è a questo punto priva di pressione. Svitare tappo di chiusura di sicurezza dall'apparecchio. Versare una quantità massima di 1 litri d'acqua del rubinetto nella caldaia. Avvitare fino in fondo il tappo di sicurezza sull'apparecchio. Inserire la spina in una presa elettrica. Dopo circa 8 minuti la spia luminosa arancione - riscaldamento si spegne. Il pulitore a vapore è pronto all'uso. Spegnere l’apparecchio Figura Togliere la spina di alimentazione dalla presa. Figura Premere la leva vapore fino a completa erogazione del vapore. La caldaia dell’apparecchio è a questo punto priva di pressione. Spingere indietro la sicurezza bambini (leva vapore bloccata). Deposito dell’apparecchio Pulizia di pavimenti Prima dell'impiego del pulitore a vapore si raccomanda di scopare o di aspirare il pavimento. Così il pavimento viene liberato già prima della pulizia bagnata da particelle di sporco o sciolte. Rinfresco di tessuti Prima del trattamento con il pulitore a vapore su tessuti, controllare la loro resistenza al vapore facendo una prova in un punto nascosto: vaporizzare prima, quindi fare asciugare e successivamente verificare l'eventuale modifica dei colori e delle forme. Pulizia di superfici rivestite o verniciate Durante la pulizia di superfici verniciate o rivestite di plastica come ad es. mobili della cucina e altri mobili della casa, porte, parquet, si potrebbe staccarsi della cera, del lucido per mobili, rivestimenti in materiale sintetico, vernici o crearsi macchie. Durante la pulizia di queste superfici mettere sotto vapore un panno e strofinare con questo sopra le superfici. ATTENZIONE Non puntare mai il vapore su bordi incollati, poichè i listelli incollati si potrebbero staccare. Non usare l'apparecchio per la pulizia di pavimenti in legno o su parquet non sigillati. Pulizia di vetri Riscaldare il vetro della finestra in presenza di basse temperature esterne, soprattutto d’inverno, vaporizzando l'intera superficie di vetro. In questo modo si prevengono delle tensioni sulla superficie che determinano la rottura del vetro. Infine pulire la superficie finestra con bocchetta manuale e foderina. Per rimuovere l'acqua utilizzare un accessorio lavavetri oppure asciugare le superfici. ATTENZIONE Non orientare il vapore verso i punti sigillati del telaio della finestra per non danneggiarli. Pistola vapore La pistola vapore può essere usata anche senza accessori, ad esempio: – per l'eliminazione di leggere pieghe da indumenti appesi applicando il vapore da una distanza di 1020 cm. – per spolverere le piante. Mantenere in questo caso una distanza di 20-40 cm. – per spolverare in umido vaporizzando leggermente un panno per poterlo passare sui mobili. Figura Introdurre il tubo prolunga nel sostegno grande per gli accessori. Inserire la bocchetta manuale e l'ugello a getto concentrato sul tubo prolunga. Fissare la grande spazzola rotonda sull'iniettore a getto concentrato. Infilare la piccola spazzola rotonda e gli ugelli nel supporto centrale per gli accessori. Agganciare la bocchetta per pavimenti nel supporto di parcheggio. Avvolgere il tubo vapore attorno al tubo prolunga ed inserire la pistola vapore nella bocchetta per pavimenti.

IT – 7 Ugello a getto concentrato Cura e manutenzione Figura Montare la bocchetta a getto concentrato sulla pistola del vapore. Quanto più vicino questo si trova sul punto sporco tanto maggiore sarà l'effetto pulente poiché la temperatura ed il vapore sono ai massimi livelli alla fuoriuscita dell'ugello. Particolarmente pratico per la pulizia di punti difficilmente accessibili, giunti, raccordi, scarichi, lavabi, WC, persiane o riscaldamenti. Forti depositi di calcare possono essere trattati con dell'aceto o acido citrico prima della pulizia a vapore facendo agire per 5 minuti. Sciacquare la caldaia del pulitore a vapore (max. 10° riempimento caldaia). Riempire la caldaia vapore con acqua e scuoterla energicamente. In modo tale si staccano i residui di calcare che si sono depositati sul fondo della caldaia vapore. Svuotare l'acqua. Spazzola rotonda La spazzola rotonda può essere montata in alternativa sull’ugello a getto concentrato. Spazzolando è possibile rimuovere più facilmente delle impurità resistenti. ATTENZIONE Non idoneo alla pulizia di superfici delicate. Figura Fissare la spazzola rotonda sull'ugello a getto concentrato. Bocchetta manuale Figura Montare la bocchetta manuale sulla pistola del vapore. Tirare la foderina sopra la bocchetta manuale. Particolarmente adatta per piccole superfici lavabili, cabine doccia e specchi. Bocchetta pavimenti Indicato per tutti i rivestimenti lavabili di pareti e pavimenti p.es. pavimenti in pietra, piastrelle e pavimenti in PVC. Pulire lentamente le superfici molto sporche in modo che il vapore possa agire più a lungo. Indicazione I residui di detergente o emulsioni di trattamento presenti ancora sulla superficie da trattare possono determinare durante la pulizia a vapore degli aloni che però in occasione dei successivi trattamenti scompariranno. Figura Fissare il panno per pavimenti sulla bocchetta per pavimenti. – Mettere la bocchetta per pavimenti sul corrispondente panno. A secondo della dotazione - piegare in lungo il panno per pavimenti. – Aprire i fermagli. – Introdurre le estremità dei panni nelle aperture e tenderle. – Chiudere i fermagli. Parcheggiare la bocchetta per pavimenti Figura In caso di interruzione dei lavori agganciare la bocchetta per pavimenti nel sostegno di parcheggio. Pulizia della caldaia Decalcificazione della caldaia Indicazione L'utilizzo continuo di acqua distillata normalmente in commercio, rende superflua la decalcificazione della caldaia. Dato che il calcare si deposita sulle pareti della caldaia, si raccomanda la decalcificazione regolare osservando gli intervalli di seguito indicati (PS=pieni serbatoio): Durezza °dH mmol/l

0-1,3 II media 7-14 1,3-2,5 III acqua dura 14-21 2,5-3,8 IV acqua molto dura >21 >3,8 Indicazione Informarsi sulla durezza dell’acqua presso l’ufficio tecnico comunale oppure l'ente di erogazione idrica locale. Togliere la spina di alimentazione dalla presa. Lasciare raffreddare l'apparecchio. Svitare tappo di chiusura di sicurezza dall'apparecchio. Figura Svuotare completamente l'acqua residua dalla caldaia. Utilizzare gli stick decalcificanti KÄRCHER per la decalcificazione. Prima di applicare la soluzione decalcificante, leggere le istruzioni di dosaggio sulla confezione. Versare la soluzione decalcificante nella caldaia e lasciare reagire la soluzione per circa 8 ore. Trascorse le 8 ore svuotare completamente la soluzione decalcificante. Nella caldaia dell’apparecchio rimangono sempre quantità residue della soluzione, perciò sciacquare la caldaia due o tre volte con acqua fredda, per eliminare tutti i residui di decalcificante. Figura Svuotare completamente l'acqua residua dalla caldaia. Cura degli accessori Indicazione Il panno per pavimenti e la foderina per la bocchetta manuale vengono forniti già prelavati e possono essere subito utilizzati con la pulitrice a vapore. Lavare a 60 °C nella lavatrice i panni per pavimento sporchi e le foderine. Evitare l’uso di ammorbidenti in modo che lo sporco possa essere assorbito in modo ottimale dai panni. I panni di spugna sono adatti per l'asciugatrice. I panni di microfibra non sono adatti per l'asciugatrice. IT – 8

Guida alla risoluzione dei guasti Dati tecnici Spesso i guasti sono riconducibili a cause di poca entità e possono essere eliminati facilmente osservando le seguenti istruzioni. In caso di dubbi o di guasti non riportati qui di seguito si prega di rivolgersi al servizio assistenza autorizzato. Classe di protezione

Tempi lunghi di riscaldamento Grado di protezione IPX4 Tensione 220-240 V 1~50-60 Hz Prestazioni Presenza di calcare nella caldaia vapore Decalcificare la caldaia. Assenza di vapore Assenza di acqua nella caldaia vapore. Spegnere l’apparecchio. Aggiungere acqua. È impossibile premere la leva vapore Il dispositivo di blocco / sicurezza bambini blocca la sicura dell'interruttore vapore. Spingere in avanti il selettore della quantità di vapore. Elevata fuoriuscita di acqua Caldaia vapore troppo piena. Premere la pistola vapore fino a quando fuoriesce meno acqua. Presenza di calcare nella caldaia vapore Decalcificare la caldaia.
