MIRROR - Tükör FABER - Ingyenes használati útmutató

Termék típusa	Szagelszívó
Márka	FABER
Modell	MIRROR
Méretek (Sz x M x Ma)	900 x 500 x 200 mm (becsült)
Súly	15 kg (becsült)
Tápellátás	220-240 V ~ 50 Hz
Motorteljesítmény	150 W (becsült)
Világítás	Beépített LED, állítható erősség
Sebességek	4 sebesség + intenzív (10 perces időzítéssel) + 24H (10 perc/óra)
Fő funkciók	Motoros panel nyitás/zárás, távirányító, 30 perces késleltetés, szűrő telítettség riasztás
Karbantartás és tisztítás	Mosogatógépben mosható fém zsírszűrők; 4 havonta cserélendő aktív szénszűrők
Biztonság	Automatikus leállítás akadály esetén nyitás/zárás közben, lángvisszacsapás elleni védelem
Alkatrészek és javíthatóság	Zsír- és szénszűrők, LED izzók, távirányító (CR2032 elem), biztosíték
Általános információk	I. osztály, kötelező földelés; minimális távolság a főzőfelülettől: 650 mm (gáz: 650 mm vagy több)

Gyakran ismételt kérdések - MIRROR FABER

Mi a minimális beépítési magasság az elszívó és a tűzhely között?

A minimális biztonsági távolság elektromos tűzhelyek esetén 650 mm, gáz esetén pedig a gyártó utasításait kell követni (néha 650 mm-nél több).

Hogyan nyitható ki a MIRROR elszívó panelje?

Nyomja meg a A gombot körülbelül 2 másodpercig a felső panel kinyitásához és a motor beindításához a beállított sebességen.

Mit tegyek, ha a panel elakad nyitás vagy zárás közben?

Az elszívó automatikusan akár 6 irányváltást is megkísérel. Ha az elakadás továbbra is fennáll, távolítsa el az akadályt, és nyomja meg a L gombot 2 másodpercig az újrapróbálkozáshoz. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Hogyan tisztítsam a zsírszűrőket?

A fém szűrők mosogatógépben moshatók. Távolítsa el őket hátrafelé tolva, majd lefelé húzva. Tisztítsa meg őket, amint a Csepp szimbólum megjelenik (minden 100 üzemóra után).

Mikor kell cserélni az aktív szénszűrőket?

Cserélje az aktív szénszűrőket 4 havonta, vagy amikor a C szimbólum megjelenik (200 óra). Nem moshatók és nem regenerálhatók.

Hogyan lehet visszaállítani a szűrő telítettségi riasztást?

Nyomja meg a G gombot legalább 3 másodpercig, miközben a motor és a világítás ki van kapcsolva.

A távirányító tartozék?

A távirányító nem tartozék, de külön megvásárolható. CR2032 elemet (3V) használ.

Hogyan aktiválható a 24H mód?

Nyomja meg a E gombot (vagy a távirányítón a Delay gombot 2 másodpercig) a 100 m³/h-s elszívás aktiválásához, amely óránként 10 percig működik.

Mit tegyek, ha az elszívó nem kapcsol be?

Ellenőrizze az áramellátást és a bal felső sarokban található biztosítékot (forgassa el a biztosítéktartót). Szükség esetén cserélje ki a biztosítékot egy azonosra. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Hogyan szerelhető fel az elszívó szűrős változatban?

Vásárolja meg az aktív szénszűrő készletet. Távolítsa el a kémény sarokvasát, csavarja fel a szűrőfedelet a levegőkimenetre, és rögzítse a forgatható rácsot a recirkulált levegő számára.

HASZNÁLATI ÚTMUTATÓ MIRROR FABER

Felhasználói Kézikönyv

TARTALOMJEGYZÉK

HU

BIZTONSÁGI INFORMÁCIÓK 4

JELLEMZŐK 7

ÜZEMBE HELYEZÉS 9

HASZNÁLAT 12

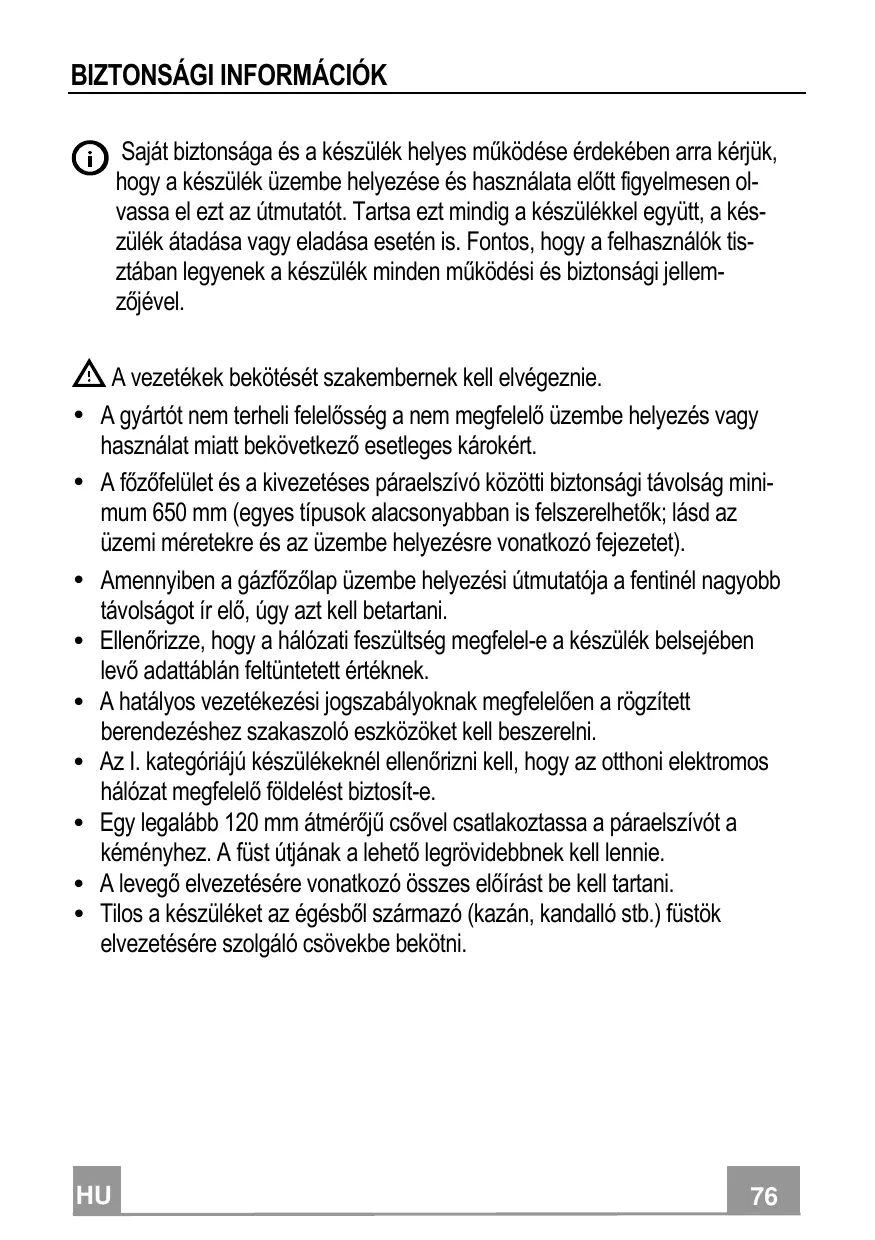

Saját biztonsága és a készülék helyes működése érdekében kérjük, hogy a készülék üzembe helyezése és használata előtt figyelmesen olvassa el ezt az útmutatót. Tartsa ezt mindig a készülékkel együtt, a készülék átadása vagy eladása esetén is. Fontos, hogy a felhasználók tisztában legyenek a készülék minden működési és biztonsági jellemzőjével.

A gázvezetékek bekötését szakembernek kell elvégeznie.

• A gyártót nem terheli felelősség a nem megfelelő üzembe helyezés vagy használat miatt bekövetkező esetleges károkért.
• A főzőfelület és a kivezetéses páraelszívó közötti biztonsági távolság minimum 650 mm (egyes típusok alacsonyabban is felszerelhetők; lásd az üzemi méretekre és az üzembe helyezésre vonatkozó fejezetet).
• Amennyiben a gázfőzőlap üzembe helyezési útmutatója a fentinél nagyobb távolságot ír elő, úgy azt kell betartani. Ellenőrizze, hogy a hálózati feszültség megfelel-e a készülék belsejében lévő adattáblán feltüntetett értéknek.
• A hatályos gázvezetékezési jogszabályoknak megfelelően a rögzített berendezéshez szakaszoló eszközöket kell beszerelni.
• Az I. kategóriájú készülékeknél ellenőrizni kell, hogy az otthoni elektromos hálózat megfelelő földelést biztosít-e.
• Egy legalább 120 mm átmérőjű csővel csatlakoztassa a páraelszívót a kéményhez. A füst útjának a lehető legrövidebbnek kell lennie.
• A levegő elvezetésére vonatkozó összes előírást be kell tartani.
• Tilos a készüléket az égésből származó (kazán, kandalló stb.) füstök elvezetésére szolgáló csövekbe bekötni.
• A füstgázok visszaáramlásának megakadályozása érdekében megfelelő szellőzésről kell gondoskodni abban a helyiségben, ahol a páraelszívó mellett nem elektromos üzemű (például gázüzemű) berendezések is vannak. Ha a konyhai elszívót nem villamos készülékekkel együtt használja, a környezeti negatív nyomás nem haladhatja meg a 0,04 mbar értéket, mert csak így kerülhető el az, hogy a készülék visszaszívja a füstgázokat a helyiségbe.
• A levegő nem vezethető ki egy olyan csatornán keresztül, amit a gáz- vagy egyéb üzemű készülékek füstelvezetésére használnak.
• A megsérült hálózati zsinór cseréjét kizárólag a gyártó vagy a vevőszolgálat szakembere végezheti.
• A hálózati csatlakozót csak a hatályos előírásoknak megfelelő és jól hozzáférhető konnektorba szabad bedugni.
• A füstelvezetésre vonatkozó műszaki és biztonsági teendőket illetően fontos a helyi hatóságok által előírt szabályok szigorú betartása.

FIGYELMEZTETÉS: az elszívó üzembe helyezése előtt el kell távolítani a védőfóliákat.

• Csak a készülékhez megfelelő típusú csavarokat és apró alkatrészeket használjon. FIGYELMEZTETÉS: áramütés kockázatával járhat az, ha nem szereli fel a jelen utasításban foglaltak szerint a rögzítést szolgáló csavarokat vagy eszközöket.
• Tilos optikai eszközökkel (látcső, nagyítóüveg) közvetlenül figyelni.
• Ne készítsen flambírozott ételt az elszívó alatt: ez tűzveszélyes lehet.
• A készüléket 8 évnél nem fiatalabb gyermekek, illetve csökkent fizikai, érzékelési vagy szellemi képességgel rendelkező, megfelelő tapasztalatok és ismeretek nélküli személyek is használhatják szigorú felügyelet mellett, illetve ha ismerik a készülék biztonságos használati módját és a kapcsolódó veszélyeket. Ügyeljen arra, hogy ne játszhassanak gyermekek a készülékkel. A készülék tisztítását és karbantartását nem végezhetik gyermekek, amennyiben nincsenek felügyelve.
• Figyeljen a gyermekekre, hogy ne játszhassanak a készülékkel.
• A készüléket nem használhatják csökkent fizikai, érzékelő vagy szellemi képességgel rendelkező, megfelelő tapasztalatok és ismeretek nélküli személyek (gyerekeket is beleértve), hacsak nem tanítják meg vagy ellenőrzik őket a készülék használatára, illetve használatában.

A főzőberendezés használata közben az elérhető alkatrészek nagyon felmelegedhetnek.

• Az előírt időtartam lejárata után tisztítsa meg és/vagy cserélje ki a szűrőket (tűzveszély). Lásd az Ápolás és karbantartás bekezdést.
• Megfelelő szellőzésről kell gondoskodni a helyiségben, amikor a páraelszívót gázzal vagy más tüzelőanyaggal működő készülékekkel egyidejűleg használják (olyan készülékek mellett sem használható, amelyek kizárólag a helyiségbe engedik a levegőt).
• A terméken, illetve a csomagoláson látható szimbólum arra utal, hogy a termék nem kezelhető normál háztartási hulladékként. Az ártalmatlanítandó terméket megfelelő gyűjtőhelyen kell leadni, ahol elvégzik az elektromos és elektronikus alkatrészek újrahasznosítását. Ha Ön gondoskodik a termék megfelelő ártalmatlanításáról, akkor ezzel hozzájárul ahhoz, hogy elkerülhetők legyenek a hulladékká vált termék nem szabályos ártalmatlanítása miatt a környezetre és egészségre nézve potenciálisan káros következmények. A termék újrahasznosításával kapcsolatban a helyi önkormányzat, a háztartási hulladékgyűjtő szolgálat vagy a terméket értékesítő bolt tud részletes tájékoztatással szolgálni.

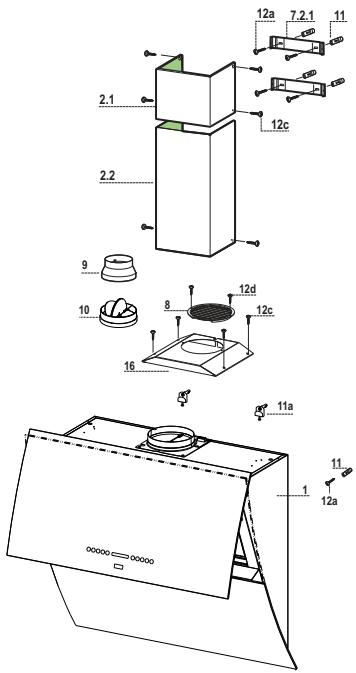

Alkatrészek

Hiv.	Db	Keszülék alkatrészei
1	1	Keszülékház: kezelöszervek, világítás, ventilátorblokk, szürők
2.1	1	Felső kémény
2.2	1	Alsó kémény
8	1	Levegőkimeneti irányitott rács
9	1	150-120-as szükitőperem
10	1	Perem visszacsapó szeleppel (optionalis)
16	1	Szürőfedél

Hiv.	Db	Felszerelési alkatrészek
7.2.1	2	Felső kéményt rögzítő kengyel
11	5	Tiplik
11a	2	SB 12/10-es tíli
12a	5	4,2 x 44,4 csavar
12c	10	2,9 x 6,5 csavar
12e	2	2,9 x 9,5 csavar

Db Dokumentáció

1 Használati útmutató

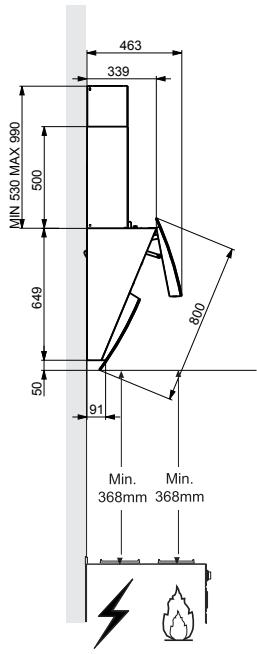

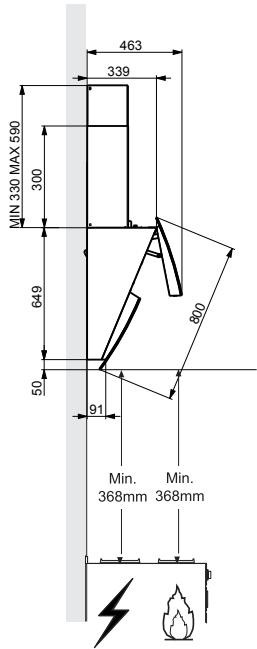

A méretek a kiválasztott változattól függően változnak

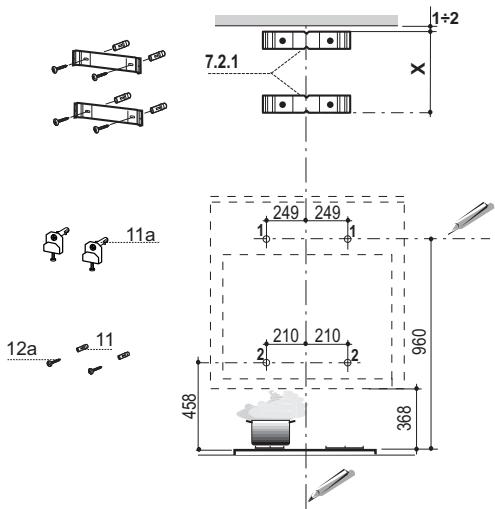

Falfuratok és rögzítési pontok

Húzzon a falon:

• Egy függőleges vonalat a mennyezetig vagy a felső határig, a készülék felszerelésére szolgáló terület közepén;
• Egy vízszintes vonalat a főzőfelület fölött min. 960 mm-es magasságban;
• A vízszintes vonalon jelöljön be egy pontot (1) a függőleges segédvonaltól 249 mm-re jobbra. Végezze el ugyanezt az ellenkező oldalon is, ellenőrizve a szintezést.
• A megadott módon jelöljön be egy hivatkozási pontot (2) a függőleges segédvonaltól 210 mm-re, valamint a főzőlap fölött 458 mm-rel.
• Végezze el ugyanezt az ellenkező oldalon is, ellenőrizve a szintezést.
• A bejelölt pontoknál (1) készítsen 12 mm átmérőjű furatokat. A bejelölt pontnál (2) készítsen 8 mm átmérőjű furatot.
• Helyezze be az (1) furatokba a tipliket a 11a kengyellel, majd csavarja be azokat.
• Helyezze be a (2) furatba a 11 tiplit.
• Illessze az ábra szerinti módon 1-2 mm-re a mennyezettől vagy a felső határtól a 7.2.1 kengyelt úgy, hogy annak közepét (horony) a függőleges segédvonalra helyezi.
• Jelölje be a kengyel furatainak a középpontját.
• Illessze az ábra szerinti módon X mm-re (X = a tartozékként adott felső elem magassága) az első kengyel alá a 7.2.1 kengyelt úgy, hogy annak közepét (horony) a függőleges segédvonalra helyezi.
• Jelölje be a kengyel furatainak a középpontját.
• A bejelölt pontoknál készítsen 8 mm átmérőjű furatokat.
• Helyezze be a furatokba a 11 tipliket. A tartozékként adott 12a csavarokkal (4,2 x 44,4) rögzítse a kengyeleket.

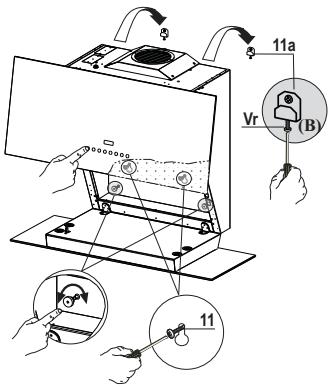

A készülékház felszerelése

• Állítsa be a 11a kengyelek két Vr csavarját a menet elejére (B).
• Akassza fel a készülékházat a két 11a kengyelre.
• A készüléket olyan kétpólusú megszakító beiktatásával kell csatlakoztatni az elektromos hálózathoz, amelyen az érintkezők távolsága minimum 3 mm.
• Nyissa ki a felső panelt (lásd a HASZNÁLAT c. bekezdést).
• Kézzel lefelé húzva nyissa ki az alsó ablakot. A megfelelő fogantyúk segítségével vegye ki a zsírszűrőket.
• A készülékház belsejétől a Vr csavarokkal szintezze be a készülékházat.

Figyelem: Ha a fal szabálytalansága miatt az üvegpanelek illeszkedése nem tökéletes, akkor a készülékház alsó részén található belső gombokkal lehet beállítani az illeszkedést.

• Csavarja be a 11b biztonsági csavarokat.
• Szerelje vissza a zsírszűrőket, csukja be a felső panelt (lásd a HASZNÁLAT c. bekezdés).
• Áramtalanítsa a készüléket.

Figyelem: Ha az előlap nyitási vagy zárási fázisban egy akadálynak ütközik, leáll; az akadály eltávolítását követően a gombot újból lenyomva az előlap kinyílik.

Figyelem: Hiba esetén ellenőrizze a biztosítékot.

A biztosíték cseréje

• A biztosíték a balra felül található, a jelzés szerint csavarja el a biztosítéktartót, majd egy ugyanolyannal cserélje ki a biztosítékot.

Bekötések

LEVEGŐKIMENET (KIVEZETÉSES VÁLTOZAT)

Kivezetéses változat esetén a szagelszívó és a levegőkimenet összekötése a felszerelést végző szakember választásától függően 120 vagy 150 mm átmérőjű merev vagy rugalmas csővel történjen.

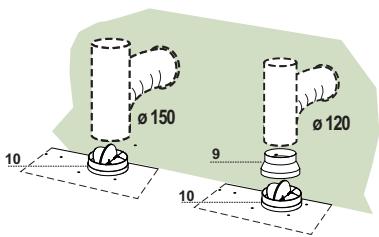

Összekötés 150 mm átmérőjű csővel

• Illessze a 10 150 mm átmérőjű peremet a készülékház kimenetéhez.
• A cső rögzítéséhez használjon megfelelő csőszerelő pántokat. Az ehhez szükséges anyag nem tartozék.

Összekötés 120 mm átmérőjű csővel

• A 120 mm átmérőjű csővel való összekötés esetén illessze a 9 szűkítőperemet az előzetesen felszerelt 10 150 mm átmérőjű peremhez.
• A cső rögzítéséhez használjon megfelelő csőszerelő pántokat. Az ehhez szükséges anyag nem tartozék.
• Mindkét esetben vegye ki az aktív szenes szagszűrőket.

A szűrős változatnál történő beépítéskor meg kell venni az aktív szenes opcionális készletet.

• Vegye le a kéményt rögzítő sarokvasat
• Csavarja fel a levegőkimenetre a szűrőfedelet a négy 12c (2,9 x 6,5) csavar használatával.
• Rögzítse a 8 irányított rácsot a visszaforgatott levegő kimenetére a tartozékként adott 2 darab 12d csavarral (2,9 × 9,5).

Elektromos bekötés

Helyezze újra áram alá a készülékeket. - A felső panel kinyitásához 2 másodpercig tartsa lenyomva az "A" gombot (Lásd „Használat” c. bekezdés). - Vegye le a zsírszűrőket (lásd a "Karbantartás" bekezdését), és ügyeljen arra, hogy a hálózati zsinór csatlakozója helyesen legyen betéve a készülék aljzatába

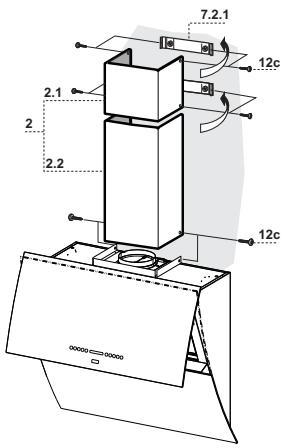

A kémény felszerelése

Felső kémény

• A két oldalsó panelt finoman húzza szét, akassza a 7.2.1 kengyelek mögé, majd kattanásig zárja vissza őket.
• A tartozékként adott 4 darab 12c csavarral (2,9 x 9,5) rögzítse oldalról a kengyeleket.

Alsó kémény

• A kémény két oldalsó panelét finoman húzza szét, akassza a felső kémény és a fal közé, majd kattanásig zárja vissza őket.
• A tartozékként adott 2 darab 12c csavarral (2,9 x 9,5) rögzítse oldalról az alsó részt a készülékházhoz.

Kezelőlap

Gomb	Funkcioi	Kijelzö
A	Zart ablak: 2 másodperces lenyomásakor kinyitja az ablakot és az utoljára hasznátt sebesséfokozaton kapisola be a motrot. Nytott ablak: Róvid lenyomásakor ki-vagy bekapcsolja a motrot.	Mutatja a beálított sebességet.
B	Csokkenti az üzemi sebességet.	Csokkten a világító elementk száma.
C	Novei az üzemi sebességet.	Novekszik a világító elementk száma.
D	Aktivalja/kiliktatja az intensiv sebességet. Ez a fokozat 10 percre van időzítve, aminek végén a rendszer visszatér az előzetesen beálított sebességre. Nagymnieszégu fózsési gőz kezelésere alcalmas. Nem aktívalhátó, ha a 24H funkció be van kapcsolva.	Villog az l, és a kijelző�� elemente világít.
	Az összes fogyasztó (motor+vilagítas) kikapcsolt allapotában, valamint ha nincs folyamatban riasztás, a gomb kb. 5 másodpercig valólenyomása bekapcsolja / kikapcsolja a szénszürök veszjelzését.	„C“ 2 villogás - aktiv vészjelzés. „C“ 1 vilgás - kikapcsolt vészjelzés.
E	Aktivalja/kiliktatja a 24H sebességet. Ez a sebesség aktívája, és oyan sebességokozatra kapisola a motrot, amely oránkét 10 percig 100 m3/h elszivast teslheóve. Nem aktívalhátó, ha az Intenziv vagy a Késletetés be van kapcsolva.	24 latható, és a kijelzón ismettlodvilelágitanak az elementek.
	Az összes fogyasztó (motor+vilagítas) kikapcsolt allapotában, valamint ha nincs folyamatban riasztás, a gomb kb. 5 másodpercig valólenyomása bekapcsolja / kikapcsolja a távezéról.	(A motor ledsáv 2 vilogása = A távezéról aktívala. (A motor ledsáv 1 vilogása = A távezéról kikapcsolva.
F	Aktivalja/kiliktatja a Késletetés funksiöt. Békapsolt motomalhasznáhlato (az Intenziv és a 24H kivételével), aktívála a motor és a világítas automatikus, 30 perceł késletetett kikapcsolását.	Egy Öra ikont mutat.
	5 másodpercre lenyomva aktívala / kikaplata j a gombzárat, pédáulüvegisztītas elégzéséhéz.	A ledek felgyulladnak, és egybekapsolásár sort hajtanak végre.
G	A gomb kb. 3 másodperces lenyomásakor megtörténik aszüröltillettseg jelzésenek nullázása, amikor minded fogyasztó (motor + világítas) kikapcsolt allapotban van	100 üzemóra után egy Csepp ikon jezi a fémszürk telitettségét. 200 üzemóra után C jezi a szénszürk telitettségét.
H	A gomb minded egyes lenyomására clikkusan mandositja a megvilágítasi intenzitást.	-
I	Zart ablak: Kb. 2 másodperces lenyomásakor felig kinyitja az ablakot és maximális erösségen felkapcsolja a világítast, ami azután a H gombbal módositható. -A gomb ismételt lenyomásakor kikapcsol a világítas és bezáródki az ablak. -Az A gomb megnyomásakor kikapcsol a világítas, és a motor csak az előkét sebesséfokozbatan működk. NYitott ablak: Róvid lenyomásakor ki-vagy bekapcsolja a világítást.	-
L	Zart ablak: Kb. 2 másodperces lenyomásakor kinyitja az ablakot, harmadik fokozatban kapcsolja be a motrot és maximális erösségnkapcsolja fel a világítast. NYitott ablak: Kb. 2 másodperces lenyomásakor kikapcsol mindent (motor és világítás), minded aktífunkció nulláz és bezárjá az ablakot.	-

Figyelem: A nyitás és zárás fázisában a panel olyan védelemmel van ellátva, amely a mozgás közbeni megakadás esetén megfordítja a menetirányt, de legfeljebb 6 alkalom után villogó „ ” animáció jelzi a végleges megakadást. Ekkor lehetőség szerint szüntesse meg a mozgást gátló akadályt, majd nyomja meg 2 másodpercre az L gombot. A panel maximum 6 alkalommal próbál meg bezáródni vagy kinyílni, mielőtt véglegesen megakad és nem mozdul tovább. Ilyen esetben forduljon a Vevőszolgálathoz.

TÁVVEZÉRLŐ

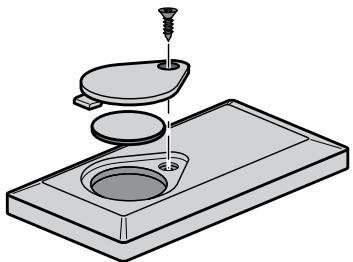

Ez a készülék egy távirányító segítségével vezérelhető, ami egy 3 voltos, CR2032 típusú elemmel működik (nincs mellékelve).

• Ne tegye a távvezérlőt hőforrások közelébe.
• Ne dobja ki az elemeket, hanem tegye azokat a megfelelő hulladékgyűjtőbe.

Távvezérlő-kezelőlap

		Motor	Zárt ablak: Az ablak kinyílik és a motor az utoljára beállított sebességífkapcsol be.
			Nytitott ablak: ON/OFF motor
			2 másodperces megnyomás:a) Nytitott ablak mellett motor + világítás KIB) Zárt ablak mellett ablak kinyitása és világítás + motor BE.
	↓↑	-	-
	%	-	-
		Világítás	Zárt ablak: Az ablak félig kinyílik, és a lángpól maximális intenzitással felgyuFélig nyitott ablak: A lángpól elalszanak, és az ablak becsukódk.
			Nytitott ablak: ON/OFF világítás.
i	ii	Intenzív	Aktivalja az Intenzív funkciót.
		Késleltetés	Aktivalja a Delay funkciót.
			2 másodperces megnyomás: A 24H funkció aktivalása / kiiktatása.
+		-	Minden egyes megnyomása noveli az üzemi sebességet.
-		-	Minden egyes megnyomása csökkenti az üzemi sebességet.

Fém zsírszűrők

Mosogatógépben is tisztíthatók, és amikor a kijelzőn megjelenik a Csepp szimbólum, vagy legalább kb. 2 havonta, illetve - nagyon intenzív használat esetén - ennél gyakrabban kell a tisztításukat elvégezni.

A vészjelzés nullázása

Tartsa legalább 2 másodpercig lenyomva a G gombot.

A szűrők tisztítása

• Ha csukva van, nyissa ki az előlapot az A gombot legalább 1 másodpercig lenyomva tartva (Lásd HASZNÁLAT).
• Nyissa ki az ajtót. Húzza ki a kezét az ajtó felé. A pire húzza ki a kezét.
• Egyenként vegye ki a szűrőket úgy, hogy a szűrőblokk hátsó részét megnyomja, majd ezzel egy időben lefelé húzza.
• Összenyomás nélkül tisztítsa, majd a visszaszerelés előtt hagyja megszáradni a szűrőket. (A szűrőfelület színének - idővel esetlegesen bekövetkező - elváltozása semmilyen módon nem befolyásolja a szűrő hatékony működését.)
• Úgy szerelje őket vissza, hogy a fogantyú a külső látható rész felé legyen.

Nem mosható és nem regenerálható, amikor a kijelzőn megjelenik a C szimbólum, illetve legalább 4 havonta cserélendő. Előzetesen aktiválni kell a riasztási jelzést.

A vészjelzés aktiválása

• A keringetéses változatnál a szűrők telítettségére utaló vészjelzést az üzembe helyezéskor vagy azt követően kell aktiválni.
• Kapcsolja ki a világítást és az elszívót.
• Tartsa kb. 5 másodpercig lenyomva a D gombot az aktív szenes szűrő aktiválásához/kiiktatásához.
• A C szimbólum 2 villogása - aktív szenes szűrő telítettségi riasztása AKTIVÁLVA
• A C szimbólum 1 villogása - aktív szenes szűrő telítettségi riasztása KIKAPCSOLVA

Az AKTÍV SZENES SZAGSZŰRŐ cseréje

A veszjelzés nullázása

Tartsa legalább 2 másodpercig lenyomva a G gombot.

A szűrő cseréje

• Ha csukva van, nyissa ki az előlapot az A gombot legalább 1 másodpercig lenyomva tartva (Lásd HASZNÁLAT).
• Vegye ki a zsírszűrőbetéteket.
• Az ábra szerinti módon emelje ki az elhasználódott aktív szenes szagszűrőket (A).
• Az ábra szerinti módon szerelje be az új szűrőt (B). Szerelje vissza a zsírszűrőket.

Világítás

• Csere esetén forduljon a vevőszolgálathoz („Vásárlás esetén forduljon a vevőszolgálathoz”).

J 1
