HASZNÁLATI ÚTMUTATÓ AF 5077 AGFAPHOTO

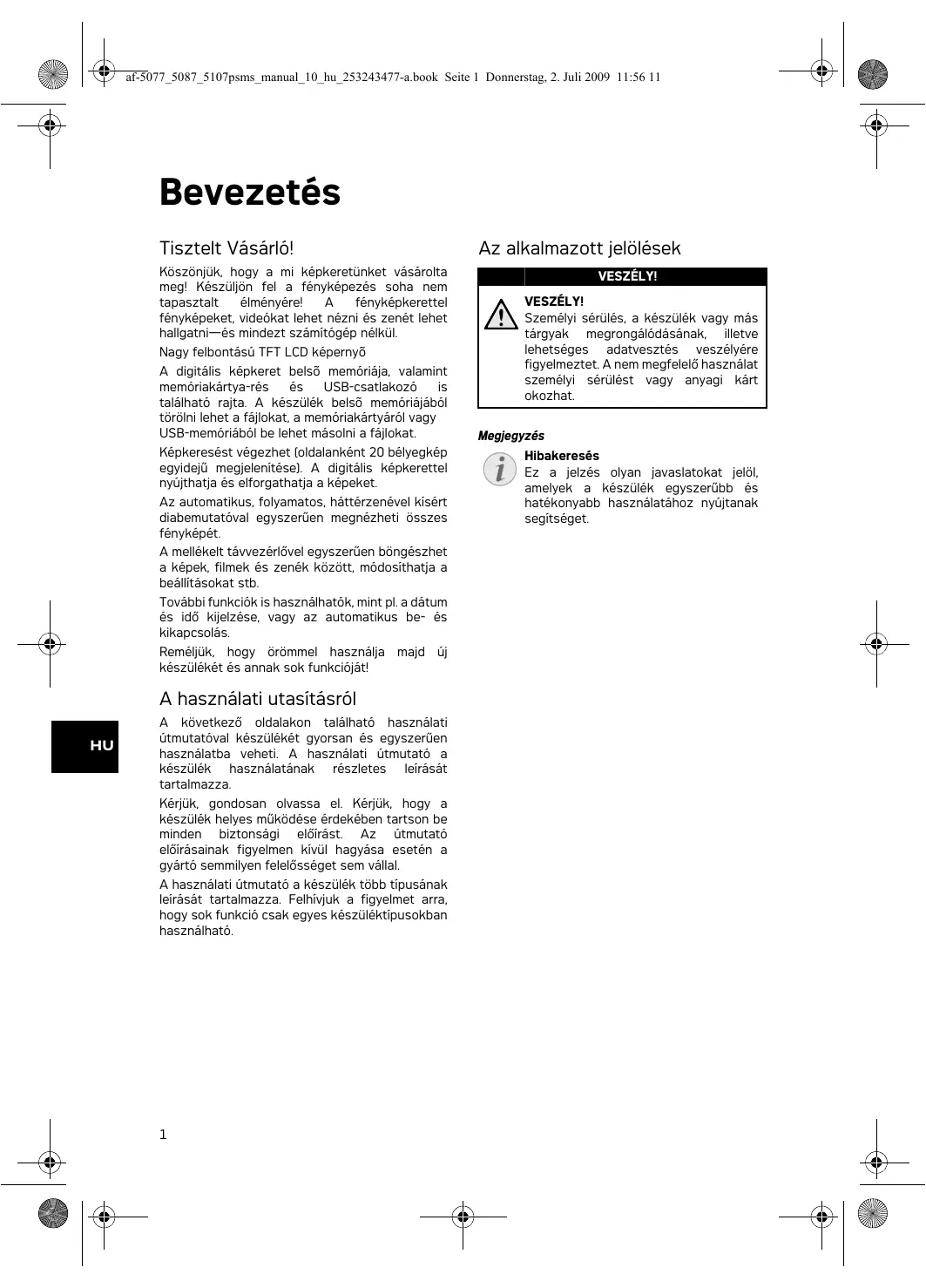

af-5077_5087_5107psms_manual_10_hu_253243477-a.book Seite 1 Donnerstag, 2. Juli 2009 11:56 11 Bevezetés Tisztelt Vásárló! Köszönjük, hogy a mi képkeretünket vásárolta meg! Készüljön fel a fényképezés soha nem tapasztalt élményére! fényképkerettel fényképeket, videókat lehet nézni és zenét lehet hallgatni—és mindezt számítógép nélkül. Az alkalmazott jelölések Veszély VESZÉLY! VESZÉLY! Személyi sérülés, a készülék vagy más tárgyak megrongálódásának, illetve lehetséges adatvesztés veszélyére figyelmeztet. A nem megfelelő használat személyi sérülést vagy anyagi kárt okozhat. Nagy felbontású TFT LCD képernyõ Memoria A digitális képkeret belsõ memóriája, valamint memóriakártya-rés USB-csatlakozó található rajta. A készülék belsõ memóriájából törölni lehet a fájlokat, a memóriakártyáról vagy USB-memóriából be lehet másolni a fájlokat. Képkeresést végezhet (oldalanként 20 bélyegkép egyidejű megjelenítése). A digitális képkerettel nyújthatja és elforgathatja a képeket. Az automatikus, folyamatos, háttérzenével kísért diabemutatóval egyszerűen megnézheti összes fényképét. A mellékelt távvezérlővel egyszerűen böngészhet a képek, filmek és zenék között, módosíthatja a beállításokat stb. További funkciók is használhatók, mint pl. a dátum és idő kijelzése, vagy az automatikus be- és kikapcsolás. Reméljük, hogy örömmel használja majd új készülékét és annak sok funkcióját! A használati utasításról

A következő oldalakon található használati útmutatóval készülékét gyorsan és egyszerűen használatba veheti. A használati útmutató a készülék használatának részletes leírását tartalmazza. Kérjük, gondosan olvassa el. Kérjük, hogy a készülék helyes működése érdekében tartson be minden biztonsági előírást. Az útmutató előírásainak figyelmen kívül hagyása esetén a gyártó semmilyen felelősséget sem vállal. A használati útmutató a készülék több típusának leírását tartalmazza. Felhívjuk a figyelmet arra, hogy sok funkció csak egyes készüléktípusokban használható.

Hibakeresés Megjegyzés Hibakeresés Ez a jelzés olyan javaslatokat jelöl, amelyek a készülék egyszerűbb és hatékonyabb használatához nyújtanak segítséget. af-5077_5087_5107psms_manual_10_hu_253243477-a.book Seite 2 Donnerstag, 2. Juli 2009 11:56 11 Biztonsági elõírások és javaslatok Bevezetés 2 Ne végezzen olyan változtatást vagy beállítást, amit ez a kézikönyv nem tartalmaz. A készülék nem megfelelő használata személyi sérülést vagy anyagi kárt okozhat. Ügyeljen a jelölt figyelmeztetésekre biztonsági megjegyzésekre. A készülék beállítása A készülék csak beltérben használható. A készülék csak beltérben használható. A készüléket síma, lapos és stabil felületen kell elhelyezni. Minden kábelt úgy vezessen, hogy ne lehessen bennük megbotlani, így elkerülhető legyen a személyi sérülés vagy a faxkészülék megrongálódása. LCD-képernyő Mindig óvatosan kezelje a készüléket. Ne érintse meg az LCD-képernyõt. Ne tegyen nehéz, éles, hegyes tárgyat az LCD-képernyõre a keretre vagy a tápfeszültség-kábelre. A készüléket ne érje közvetlen napsugárzás A készüléket ne érje közvetlen napsugárzás, magas hőmérséklet, nagy hőmérséklet-ingadozás és nedvesség. A készüléket ne helyezze fűtőkészülék vagy légkondicionáló közelébe. Tartsa szem előtt a műszaki adatokban megadott hőmérséklet- és páratartalom-adatokat. Szállítás után ne kapcsolja be azonnal a készüléket. Ne kapcsolja be azonnal a készüléket, ha hideg helyről meleg helyre viszi, vagy fordítva, vagy olyan helyiségben, amelyet hirtelen fűtöttek fel. Ilyen esetben várjon legalább három órát, amíg a készülék alkalmazkodik környezethez (hőmérséklet, páratartalom…) . Ha a faxkészülék túlságosan felmelegedik, vagy füstöl Ha a faxkészülék túlságosan felmelegedik, vagy füstöl, a hálózati kábelt azonnal húzza ki az elektromos falicsatlakozóból. A készüléket képzett szakemberrel, szervizben vizsgáltassa át. A tűzveszély elkerülése érdekében a készüléket nyílt lángtól tartsa távol. A készüléket ne csatlakoztassa nedves helyiségben. A készüléket ne csatlakoztassa nedves helyiségben. Nedves kézzel soha ne érintse a hálózati kábelt vagy a hálózati csatlakozót! A faxkészülékbe nem juthat semmilyen folyadék. A faxkészülékbe nem juthat semmilyen folyadék. Ha a készülékbe folyadék vagy idegen tárgy került, csatlakoztassa le a hálózati feszültségről és képzett szakemberrel, szervizben vizsgáltassa át. Tápellátás Csak a mellékelt hálózati adaptert használja Csak a mellékelt hálózati adaptert használja (ld. Függelék / Műszaki adatok). Ellenőrizze, hogy a hálózati feszültség adatai megegyeznek-e a készülék típustábláján feltüntetett adatokkal. A készülék a rajta feltüntetett feszültséggel használható. Ne érintse meg a hálózati kábelt, ha a szigetelése sérült! Ne érintse meg a hálózati kábelt, ha a szigetelése sérült! Azonnal cserélje ki a sérült kábeleket. Csak megfelelő kábeleket használjon; szükség esetén kérje műszaki segélyszolgálatunk vagy a forgalmazó segítségét. A készülék felületének tisztítása előtt a készüléket csatlakoztassa le a hálzóati feszültségről! A készülék felületének tisztítása előtt a készüléket csatlakoztassa le a hálzóati feszültségről! A tisztításhoz használjon puha, szöszmentes textilt. A tisztításhoz ne használjon folyékony vagy gáznemű tisztítószert (spray, súrolószer, polírozó szer, alkohol stb.). A készülék belsejébe ne kerüljön nedvesség. A kijelzőt csak száraz, puha ronggyal tisztítsa. A kijelzőt csak száraz, puha ronggyal tisztítsa. Ha a kijelző eltörik, akkor enyhén savas hatású folyadék léphet ki belőle. Az anyag ne kerüljön a szembe vagy a bőrre. A készülék javítása A készülék javítása Ne próbálkozzon a készülék javításával. A helytelen karbantartás személyi sérülést okozhat és a készülék is megrongálódhat. A készüléket csak a hivatalos szakszerviz javíthatja. A típustáblát ne távolítsa el a készülékről, mert ez a garancia elvesztését okozza.

Fényképtároló eszköz: Fényképtároló eszköz: Csak a készülékkel kompatibilis tárolóeszközt használjon. A memóriakártyán vagy a készüléken tárolt adatok sérülésének elkerülése érdekében a kártya behelyezésekor vagy eltávolításakor kapcsolja ki a tápfeszültséget. A memóriakártyát ne vegye ki a készülékből, amikor az éppen használja a kártyát. Ekkor az adatok megsérülhetnek vagy elveszhetnek. Gyerekek felügyelet nélkül ne használják a faxkészüléket. Gyerekek felügyelet nélkül ne használják a faxkészüléket. A csomagolóanyagokat tartsa gyerekek elől elzárva.

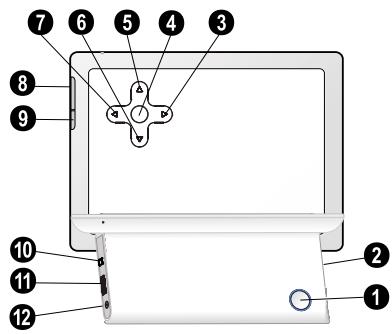

af-5077_5087_5107psms_manual_10_hu_253243477-a.book Seite 3 Donnerstag, 2. Juli 2009 11:56 11 Áttekintés A készülék áttekintése Távvezérlés Be- és kikapcsoló 1B—Be/ki kapcsoló (AF¦5077/¦5087/5107MS) Memóriakártya-rés Fernbedienung AF5077 2—Memóriakártya-rés Bal nyíl-gomb 3 J—Mozgás a menüben / fényerő, kontraszt és színtelítettség csökkentése / ugrás az előző képre, sorra vagy oldalra.

4 OK—A választás nyugtázása / a diabemutató indítása és szüneteltetése. „Fel” nyíl 5 G—Mozgás a menüben / a hangerő növelése / háttérzene bekapcsolása diabemutató során. „Le” nyíl 6 I—Mozgás csökkentése.

hangerő Jobb nyíl-gomb 7 H—Mozgás a menüben / fényerő, kontraszt és színtelítettség növelése / ugrás a következő képre, sorra vagy oldalra. Menu gomb 8 MENU—A főmenü megjelenítése / nyomva tartva: az analóg óra bekapcsolása. Beállító menü 9 ù—A beállítások menüjének megnyitása. Mini USB ‹ ý—Mini USB-csatlakozó – számítógépre csatlakoztatáshoz. USB-aljzat Œ ý- Csatlakozó— tárolóeszköz számára USB-tárolóeszköz csatlakoztatásához. USB-csatlakozó

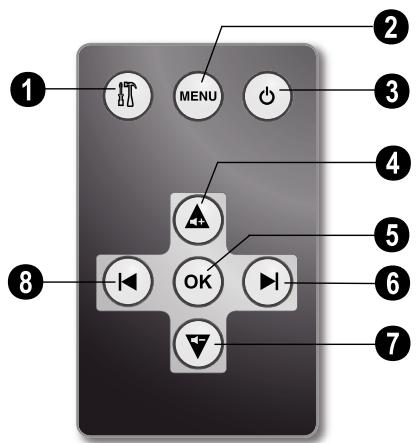

÷ Í- Csatlakozó—tápfeszültség-csatlakozó 1—A beállítások menüjének megnyitása. 2—A főmenü megjelenítése / nyomva tartva: az analóg óra bekapcsolása. Rückseite AF5077 3—bekapcsolás és kikapcsolás. 4—Mozgás a menüben / a hangerő növelése / háttérzene bekapcsolása diabemutató során. 5—A választás nyugtázása / a diabemutató indítása és szüneteltetése.

6—Mozgás a menüben / fényerő, kontraszt és színtelítettség növelése / ugrás a következő képre, sorra vagy oldalra. 7—Mozgás a menüben / a hangerő csökkentése. 8—Mozgás a menüben / fényerő, kontraszt és színtelítettség csökkentése / ugrás az előző képre, sorra vagy oldalra. Spaltenumbruch

af-5077_5087_5107psms_manual_10_hu_253243477-a.book Seite 4 Donnerstag, 2. Juli 2009 11:56 11 Első üzembe helyezés A csomag tartalma Digitális fényképalbum ‚ Digitális fényképkeret tartóval Tápegység cserélhető csatlakozóval ƒ Tápegység cserélhető csatlakozóval Távvezérlő (elemmel) variable „ Távvezérlő (elemekkel) (AF¦5077/¦5087/5107MS) Használati útmutató (nincs ábra) Használati útmutató (nincs ábra) Verpackungsinhalt AF 5077 videofájlokat a készülék belső memóriájába lehet másolni. 4 Ha megszünteti a számítógép-kapcsolatot, a digitális képkeret automatikusan újraindul. Memóriakártya behelyezése 1 A memóriakártyát helyezze a készülék hátulján található megfelelő kártyarésbe. A képkerettel a következő memóriakártyák használhatók: SD/MMC/MS/SDHC/XD. VESZÉLY! Memóriakártya behelyezése! Csak a készülékkel kompatibilis tárolóeszközt használjon. Hiány Megjegyzés Hiány Ha valamelyik részegység hiányzik vagy sérült, értesítse a készülék eladóját vagy az ügyfélszolgálatot. A tápegység csatlakoztatása Hálózati feszültség a használati helyen VIGYÁZAT! Hálózati feszültség a használati helyen! Ellenőrizze, hogy a hálózati feszültség adatai megegyeznek-e a készülék típustábláján feltüntetett adatokkal. 1 Válassza az Ön országában használatos csatlakozót és csúsztassa a hálózati tápegységbe. csatlakozót teljesen csúsztassa be. 2 A tápegység kisebbik csatlakozóját csatlakoztassa a készülék hátoldalán található csatlakozóra. A tápegységet csatlakoztassa a hálózati csatlakozóba. Csatlakoztatás számítógéphez Az USB-kábel használatával a képkeretet PC-hez lehet csatlakoztatni, és a belső memória illetve a számítógép között fájlokat lehet cserélni. A memóriakártyát ne vegye ki a készülékből, amikor az éppen használja a kártyát. Ekkor az adatok megsérülhetnek vagy elveszhetnek. 2 A készülék hátulján található kapcsolóval kapcsolja be a képkeretet. A készülék az indító képernyő megjelenítése után kezdi meg a diabemutatót. Megjegyzés Túl sok kép van a memóriakártyán Ha a memóriakártyán túl sok fénykép van, a diabemutató indulásáig hosszabb idő telhet el. 3 A diabemutató közben a hátoldal OK gombját megnyomva le lehet állítani a bemutatót. Megjegyzés USB-eszköz és memóriakártya egyidejű használata Ha a memóriakártyával egyidőben USB-tárolóeszközt is használ, akkor először a memóriakártya képei jelennek meg. 1 A készülék hátulján található kapcsolóval kapcsolja ki a képkeretet. 2 Kapcsolja ki a képkeretet, a kábel kisebbik csatlakozóját csatlakoztassa a digitális képkerethez, másikat pedig számítógéphez. 3 A készülék hátulján található kapcsolóval kapcsolja be a képkeretet. Várjon pár másodpercet, amíg a számítógép felismeri az új hardvert. A lejátszható kép-, zene- és

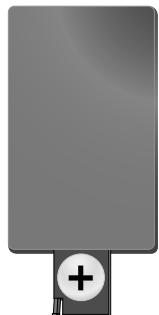

af-5077_5087_5107psms_manual_10_hu_253243477-a.book Seite 5 Donnerstag, 2. Juli 2009 11:56 11 A távvezérlő elemének behelyezése vagy cseréje 3 Tolja vissza az elemtartót a távvezérlőbe addig, hogy a zárószerkezet záródjon. VESZÉLY! Helytelen típusú elemek használata robbanásveszélyes.

VIGYÁZAT! NEM MEGFELELÕ TÍPUSÚ

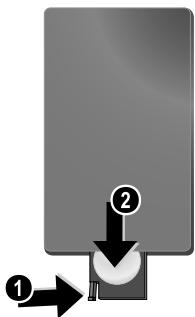

ELEM HASZNÁLATA ESETÉN AZ ELEM FELROBBANHAT. 1 A zárószerkezetet (1) felnyitva húzza ki az elemtartót (2) a távvezérlőből. Megjegyzés Az elem általában kb. egy évig használható. Ha a távvezérlő nem működik, cserélje ki az elemet. Ha hosszú ideig nem használja készüléket, vegye ki az elemeket. Így megelőzheti az elemek szivárgását és a távvezérlő megrongálódását. 2 A távvezérlő hátoldalán látható ábra szerint, a pozitív-negatív pólusra ügyelve helyezze az elemet az elemtartóba. Ügyeljen a + és – pólus helyes irányára. Az elhasznált akkumulátorokat a helyi hulladékkezelési előírásoknak megfelelően kell kezelni. A távvezérlés használata A távvezérlőt irányítsa a képkeret előlapján található távvezérlő-érzékelő felé. A legnagyobb távolság 2 méter, az infravörös sugár 30 fokkal térhet el a merőlegestől. Használat közben a távvezérlő és a távvezérlő-érzékelő között semmi se akadályozza a fénysugár útját.

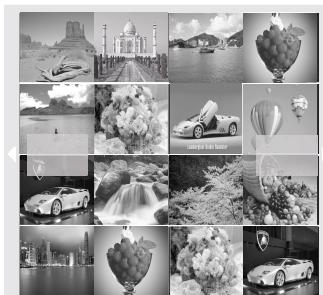

af-5077_5087_5107psms_manual_10_hu_253243477-a.book Seite 6 Donnerstag, 2. Juli 2009 11:56 11 Lejátszás A menüfunkciók áttekintése A főmenüben három almenü található. 1 Kép menü 2 Video menü (AF¦5077/¦5087/5107MS) 3 Zene menü (AF¦5077/¦5087/5107MS) Photomenü AF 5077 6 A J/H gombbal az előző vagy a következő képre lehet ugrani. 7 A diabemutatót a MENU gombbal lehet leállítani. Megjegyzés A menü megnyitása Diabemutató közben a MENU gomb megnyomásával bármikor vissza lehet térni a főmenübe. A diabemutató háttérzenéjének beállítása (AF¦5077/¦5087/5107MS) Megjegyzés A menü használata 1 Nyomja meg a távvezérlő MENU gombját, vagy a készülék MENU gombját. 2 A Ý/Þ jelölje ki a kívánt menüt. 3 Nyomja meg az gombot. Kép megjelenítése 1 A főmenüben válassza a kép menüt és nyomja meg azOK gombot. 2 Ezután a képernyőn oldalanként 16 bélyegkép jelenik meg. Háttérzeneként csak belső memóriában, a memóriakártyán vagy az USB-csatlakozóra csatlakozó eszközön tárolt képekkel együtt tárolt zenefájlok használhatók. 1 Diavetítés közben távvezérlő gombját,vagy a készülék G gombját megnyomva el lehet indítani a háttérzenét. Megjegyzés A Û/Ü gombbal hangerőt. állítsa

(AF¦5077/¦5087/5107MS) 1 A főmenüben válassza a zene menüt és nyomja meg az gombot. 2 A Ý/Þ vagy Û/Ü gombbal válassza ki a lejátszani kívánt zenét. 3 A OK gombbal indítsa el a lejátszást. A lejátszás közben további információk jelennek meg. 4 Leállítás a OK gombbal. 3 A G/I vagy J/H gombbal jelölje ki a diabemutató kezdőképét 4 A OK gombbal indítsa el a diabemutatót. 5 A diabemutatót a OK gombbal lehet megállítani. A képernyőn a „szünet-szimbólum” jelenik meg.

af-5077_5087_5107psms_manual_10_hu_253243477-a.book Seite 7 Donnerstag, 2. Juli 2009 11:56 11 Filmlejátszás (AF¦5077/¦5087/5107MS) 1 A főmenüben válassza a videomenüt és nyomja meg a gombot. 2 A Ý/Þ vagy Û/Ü gombbal válassza ki a lejátszani kívánt videót. 3 A OK gombbal indítsa el a lejátszást. Leállítás a OK gombbal. Megjegyzés További lejátszási funkciók Lejátszás közben a Ý/Þ vagy Û/Ü gombbal az előző vagy a következő dalra lehet ugrani. Lejátszás közben a távvezérlő OK gombját megnyomva a lejátszást le lehet állítani és a gomb ismételt megnyomásával folytatni lehet. A hangerő beállítása (AF¦5077/¦5087/5107MS) Zenelejátszás közben a hangerőt a távvezérlő ÜÛ gombjával lehet beállítani. A Ü gomb többszöri megnyomásával ki lehet kapcsolni a hangot (némítás funkció).

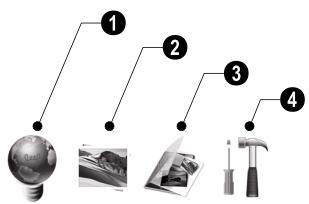

af-5077_5087_5107psms_manual_10_hu_253243477-a.book Seite 8 Donnerstag, 2. Juli 2009 11:56 11 Beállítások A beállítások menüje négy menüpontot tartalmaz, és a készülék ù gombjával vagy a távvezérlő ù gombjával lehet megnyitni. 1 ECO beállítások (automatikus be- és kikapcsolás, az LCD-képernyő fényerejének automatikus beállítása) (AF¦5077/¦5087/5107MS)) 8 Nyomja meg az OK gombot. A kurzor színe pirosról fehérre vált. A digitális képkeret bekapcsolt állapotának időtartamát zöld szín jelzi. 9 Az időtartam törléséhez jelölje ki újra ugyanezt az időtartamot. A zöld jelzés eltűnik. 2 Képbeállítások (diabemutató beállításai, kép elforgatása) 10 Nyomja meg a I gombot és a J/H gombbal válassza a ikont. 3 Fájlkezelés (fájlok másolása és törlése, lejátszási listák) 12 A kilépéshez nyomja meg a gombot ù gombot. 4 Alapbeállítások (fényerő, kontraszt, dátum, óraidő) 11 Nyomja meg az OK gombot. Megjegyzés Az automatikus funkció bekapcsolása és kikapcsolása Az automatikus be-/kikapcsolást ki lehet kapcsolni. A készülék megőrzi pillanatnyi beállítást. Settingsmenü AF 5077 1 Nyomja meg a ù gombot. 2 A J/H gombbal válassza a ikont és nyomja meg a OK gombot. 3 A ECO beállítások A digitális képkeretet automatikusan be és ki lehet kapcsolni, illetve az LCD-képernyő fényerejét automatikusan környezeti megvilágításhoz lehet igazítani (AF¦5077/¦5087/ 5107MS). Válasszon a következő beállítási lehetőségek közül: Automatikus bekapcsolás és kikapcsolás A digitális képkeretet a nap adott időpontjában automatikusan be- vagy ki lehet kapcsolni. 1 Nyomja meg a ù gombot. 2 A J/H gombbal válassza a nyomja meg a OK gombot. 3 A ikont és ikon jelölődik ki. 4 A J/H gombbal válassza a színes ikont, majd nyomja meg a OK gombot. 5 A J/H gombbal jelölje ki azt az időpontot, amikor a digitális képkeretnek be kell kapcsolódnia. 6 Nyomja meg az OK gombot. A kurzor színe fehérről pirosra vált. 7 A J/H gombbal jelölje ki azt az időpontot, amikor a digitális képkeretnek ki kell kapcsolódnia. ikon jelölődik ki. 4 A J/H gombbal válassza a fekete/fehér ikont (az automatika kikapcsolva) vagy a színes ikont (automatika bekapcsolva). 5 Nyomja meg az OK gombot. 6 A kilépéshez nyomja meg a gombot ù gombot. Az LCD-képernyő fényerejének automatikus beállítása

(AF¦5077/¦5087/5107MS) Ezzel a funkcióval az LCD-képernyő fényerejét a környezeti megvilágításnak megfelelően lehet beállítani. 1 Nyomja meg a ù gombot. 2 A J/H gombbal válassza a nyomja meg a OK gombot. 3 A I gombbal válassza a meg a OK gombot. ikont és ikont és nyomja 4 A J/H gombbal válassza a fekete/fehér ikont (az automatika kikapcsolva) vagy a színes ikont (automatika bekapcsolva). 5 Nyomja meg az OK gombot. 6 A kilépéshez nyomja meg a gombot ù gombot.

af-5077_5087_5107psms_manual_10_hu_253243477-a.book Seite 9 Donnerstag, 2. Juli 2009 11:56 11 A képbeállítások megváltoztatása Itt elforgathatja a képet, megváltoztathatja a képarányt, képváltási effektusokat jelölhet ki vagy beállíthatja a diabemutató sebességét. 1 Nyomja meg a ù gombot. 2 A J/H gombbal válassza a (Képbeállítás) lehetőséget és nyomja meg a OK gombot. 3 A G/I gombbal álljon a kívánt ikonra. Kép elforgatása—a módosítása kép irányának Képarány—a digitális képkeret 4:3 szélesvásznú képarányú. Jelölje ki, hogy a képet az eredeti formátumban, szélesvásznú formátumban (16:9) kívánja-e megjeleníteni, vagy úgy szeretné megnyújtani, hogy éppen kitöltse a képernyőt. Képváltási effektusok—A listából ki lehet jelölni a diabemutató kívánt képváltási effektusait. Diabemutató sebessége—válasszon a kijelzett idők közül. Egyéni keret – a képek megjelenítéséhez válasszon a képkeretek közül. 4 A J/H.gombbal válassza a kívánt beállítást. 5 Nyomja meg az OK gombot. 6 A kilépéshez nyomja meg a gombot ù gombot.

7 A J/H gombbal álljon a ikonra és a OK gombbal kezdje meg a másolást vagy törlést. Megjegyzés Minden fájl másolása a memóriakártyáról Válassza a lehetőséget, a OK gomb megnyomása után memóriakártyáról minden fájl a készülék belső memóriájába másolódik. Megjegyzés A folyamat megszakítása Válassza a lehetőséget, és a OK gomb megnyomásával leállíthatja a folyamatot. 8 A képernyõn a folyamatjelzõ jelenik meg. A másolás befejezése után a kép a belsõ memóriába kerül. Alapállapot Jelölje ki, hogy a készülék bekapcsolásakor automatikusan kép-, film-, vagy kép- és filmlejátszás üzemmódban induljon el. 1 Nyomja meg a ù gombot. Fájlkezelés 2 A J/H gombbal válassza a (Fájlkezelés) lehetőséget és nyomja meg a OK gombot. A memóriakártyáról vagy az USB-eszközről másolni lehet a fájlokat. A belső memóriából törölni lehet a fájlokat. 3 A G gombbal válassza az OK gombot. Fájl másolása / törlése 1 Nyomja meg a ù gombot. 2 A J/H gombbal válassza a (Fájlkezelés) lehetőséget és nyomja meg a OK gombot. 3 A G gombbal válassza a (másolás) vagy (törlés) lehetőséget, és nyomja meg a OK gombot. 4 A G/I, J/H gombokkal álljon a másolandó vagy törlendő fájlra. 5 A OK gombbal jelölje meg a fájlt. Megjegyzés A kijelölés visszavonása A kijelölés visszavonásához ismét nyomja meg a OK gombot. 6 A I gombbal álljon a képernyő alján található eszközsorra.

és nyomja meg a 4 ÍA J/H gombbal jelölje ki a kívánt lehetőséget és nyomj meg a OK gombot. 5 A kilépéshez nyomja meg a gombot ù gombot. af-5077_5087_5107psms_manual_10_hu_253243477-a.book Seite 10 Donnerstag, 2. Juli 2009 11:56 11 Lejátszási listák Saját, képeket, filmeket és zenéket tartalmazó lejátszási listát hozhat létre. A készülék csak a lejátszási listákon szereplő képeket, filmeket vagy zenéket játssza le. Legfeljebb öt lejátszási listát lehet létrehozni. Lejátszási lista létrehozása 1 Nyomja meg a ù gombot. 2 A J/H gombbal válassza a (Fájlkezelés) lehetőséget és nyomja meg a OK gombot. 3 A gombbal válassza a G/I (Lejátszási listák) menüpontot és nyomja meg a H gombot. 4 A J/H gombbal jelölje ki, hogy a lejátszási lista zenéket, képeket vagy filmeket tartalmazzon-e. 5 Nyomja meg az OK gombot. 6 A OK gombbal kezdje el az új lejátszási lista létrehozását. 7 A J/H gombbal válassza pl. az 1. lejátszási lista lehetőséget, majd nyomja meg a OK gombot. 8 AG/I vagy J/H gombbal jelölje ki a fájlt, amelyet a listához kíván adni. A OK gombbal jelölje meg a fájlt. 9 A OK gombbal jelölje ki a további fájlokat. 10 A I gombbal álljon a képernyő alján található eszközsorra. 7 A J/H gombbal válassza ki a kívánt lejátszási listát. Megjegyzés A lejátszási lista kikapcsolása Ha a J/H a „KI” lehetőséget választja, lejátszási lista kikapcsolódik. Ezután újra használható minden kép-, film- vagy zenefájl. Az alapbeállítások megváltoztatása 1 Nyomja meg a ù gombot. 2 A J/H gombbal válassza a nyomja meg a OK gombot. ikont és 3 A Û/Ü gombbal jelölje ki a kívánt beállítást. 4 Nyomja meg az gombot. A következő beállításokra van lehetőség:

(fényerő, kontraszt, színtelítettség)—Az LCD-képernyő fényerejének, kontrasztjának színtelítettségének beállítása. (Óra)—Óraidő és dátum beállítása. (Ébresztés) (AF¦5077/¦5087/5107MS)—Az ébresztési idő beállítása, ébresztés be-/ kikapcsolása és az ébresztési hang kijelölése. (Naptár) – Az év, hónap és nap beállítása. (Alapértelmezés)—A visszaállítása. gyári beállítások 11 A J/H gombbal álljon a ikonra és a OK gombbal mentse el a lejátszási listát. 5 A G/I.gombbal válassza a kívánt beállítást. 12 A kilépéshez nyomja meg a gombot ù gombot. 6 Nyomja meg az gombot A lejátszási lista bekapcsolása és kikapcsolása 8 A módosított beállítást nyugtázza a gombbal. 7 A J/H gombbal módosítsa a beállítást. 9 A kilépéshez nyomja meg a gombot ù gombot. 1 Nyomja meg a ù gombot. 2 A J/H gombbal válassza a (Fájlkezelés) lehetőséget és nyomja meg a OK gombot. 3 A gombbal válassza a G/I (Lejátszási listák) menüpontot és nyomja meg a H gombot. 4 A J/H gombbal jelölje ki, hogy zenéket, képeket vagy filmeket tartalmazó lejátszási listát szeretne-e használni. 5 Nyomja meg az OK gombot. 6 A OK.gombbal nyugtázza pl. az 1. lejátszási lista lehetőséget.

af-5077_5087_5107psms_manual_10_hu_253243477-a.book Seite 11 Donnerstag, 2. Juli 2009 11:56 11 Szerviz A keret cseréje A készülék keretét a mellékelt keretekkel lehet kicserélni. A kereteket mágnesek rögzítik. 1 Nyomja meg a készülék hátoldalán található „keretcsere” gombot. A keret eltávolítása. 2 A képkeretet helyezze a készülékre úgy, hogy a mágnesek megtartsák. Probléma Megoldás A képkeretet nem lehet bekapcsolni. Ellenõrizze a hálózati tápegység helyes csatlakoztatását. Nem lehet fájlt tárolni Ügyeljen arra, hogy a belső memóriában legyen elegendő szabad hely. Indítsa újra a képkeretet és néhány fájl törlésével szabadítson fel memóriahelyet. Nincs hang Ellenőrizze a fájl formátumát, a számítógép és a képkeret megfelelő kapcsolatát és a memóriakártya esetleges sérülését. A készülék nem ismeri fel a memóriakártyát Ha a képkeretet számítógéphez csatlakoztatja, akkora behelyezett memóriakártyát nem lehet felismerni. Diavetítés, film- vagy zenelejátszás során a memóriakártya nem minden fájlja jelenik meg. Ellenőrizze, hogy be van-e kapcsolva a lejátszási lista.

af-5077_5087_5107psms_manual_10_hu_253243477-a.book Seite 12 Donnerstag, 2. Juli 2009 11:56 11 Függelék Műszaki adatok AF 5077PS Műszaki adatok AF 5087PS Méretek (Típus 1) Méretek (Típus 3) Méretek (szél.¦×¦mag.¦×¦mélys.)...... 190¦×¦153¦×¦80¦mm Méretek (szél.¦×¦mag.¦×¦mélys.) ...... 203¦×¦163¦×¦90¦mm Tömeg (Típus 1) Tömeg (Típus 3) Tömeg ................................................................................ 0,4¦kg Tömeg ................................................................................ 0,5¦kg Bemenet Bemenet Hálózati feszültség..Bemenet: 100¦–¦240¦V¦~ / 50¦– ¦60¦Hz Hálózati feszültség..Bemenet: 100¦–¦240¦V¦~ / 50¦– ¦60¦Hz Kimenet Kimenet .........................................................Kimenet: 5¦V¦† / 2¦A ..........................................................Kimenet: 5¦V¦† / 2¦A Ajánlott környrzeti hőmérséklet Ajánlott környrzeti hőmérséklet Ajánlott környezeti hőmérséklet................... 5¦–¦45¦ºC Ajánlott környezeti hőmérséklet................... 5¦–¦45¦ºC Relatív páratartalom Relatív páratartalom Relatív páratartalom............................................20¦–¦80¦% Relatív páratartalom............................................20¦–¦80¦% Teljesítmény-felvétel Teljesítmény-felvétel Teljesítmény-felvétel Teljesítmény-felvétel A készülék bekapcsolt A készülék bekapcsolt A készülék bekapcsolt (diabemutató)........ 5,0¦W A készülék bekapcsolt (diabemutató)........ 5,4¦W Képernyőméret .....................................................................7¦“ Képernyőméret......................................................................8¦“ Méretarány ............................................................................ 4:3 Méretarány ............................................................................ 4:3 Felbontás ......................................................800¦×¦600 pixel Felbontás.......................................................800¦×¦600 pixel Belső memória Belső memória Belső memória128¦MB¦MB vagy legfeljebb 500¦kép Belső memória128¦MB¦MB vagy legfeljebb 500¦kép USB-csatlakoztatás (Típus 1) USB-csatlakoztatás (Típus 3) USB-csatlakozó................................................... USB-Host USB-csatlakozó ................................................... USB-Host A használható memóriakártyák A használható memóriakártyák A használható memóriakártyák...........SD/MMC/MS/ SDHC/XD A használható memóriakártyák.......... SD/MMC/MS/ SDHC/XD Képfájl-formátumok Képfájl-formátumok Képfájl-formátumok ......................................................JPEG Képfájl-formátumok...................................................... JPEG Műszaki adatok AF 5077MS Műszaki adatok AF 5087MS Méretek (Típus 2) Méretek (Típus 4) Méretek (szél.¦×¦mag.¦×¦mélys.)...... 190¦×¦153¦×¦80¦mm Méretek (szél.¦×¦mag.¦×¦mélys.) ...... 203¦×¦163¦×¦90¦mm Tömeg (Típus 2) Tömeg (Típus 4) Tömeg ................................................................................ 0,4¦kg Tömeg ................................................................................ 0,5¦kg Bemenet Bemenet Hálózati feszültség..Bemenet: 100¦–¦240¦V¦~ / 50¦– ¦60¦Hz Hálózati feszültség..Bemenet: 100¦–¦240¦V¦~ / 50¦– ¦60¦Hz Kimenet Kimenet .........................................................Kimenet: 5¦V¦† / 2¦A ..........................................................Kimenet: 5¦V¦† / 2¦A Ajánlott környrzeti hőmérséklet Ajánlott környrzeti hőmérséklet Ajánlott környezeti hőmérséklet................... 5¦–¦45¦ºC Ajánlott környezeti hőmérséklet................... 5¦–¦45¦ºC Relatív páratartalom Relatív páratartalom Relatív páratartalom............................................20¦–¦80¦% Relatív páratartalom............................................20¦–¦80¦% Teljesítmény-felvétel Teljesítmény-felvétel Teljesítmény-felvétel Teljesítmény-felvétel A készülék bekapcsolt A készülék bekapcsolt A készülék bekapcsolt (diabemutató)........ 4,3¦W A készülék bekapcsolt (diabemutató)........ 6,3¦W Képernyőméret .....................................................................7¦“ Képernyőméret......................................................................8¦“ Méretarány ............................................................................ 4:3 Méretarány ............................................................................ 4:3 Felbontás ......................................................800¦×¦600 pixel Felbontás.......................................................800¦×¦600 pixel Belső memória Belső memória Belső memória..................256¦MB¦MB vagy legfeljebb 1000¦kép Belső memória.. 1¦GB¦MB vagy legfeljebb 4000¦kép USB-csatlakoztatás (Típus 2) USB-csatlakozó....................... USB-Host, USB Device A használható memóriakártyák A használható memóriakártyák...........SD/MMC/MS/ SDHC/XD Képfájl-formátumok Képfájl-formátumok ......................................................JPEG Zenefájl-formátumok Zenefájl-formátumok.................................................... MP3 Videofájl-formátumok USB-csatlakoztatás (Típus 4) USB-csatlakozó ....................... USB-Host, USB Device A használható memóriakártyák A használható memóriakártyák.......... SD/MMC/MS/ SDHC/XD Képfájl-formátumok Képfájl-formátumok...................................................... JPEG Zenefájl-formátumok Zenefájl-formátumok .................................................... MP3 Videofájl-formátumok Videofájl-formátumok................Motion Jpeg, Mpeg-4 Videofájl-formátumok................Motion Jpeg, Mpeg-4 Spaltenumbruch Spaltenumbruch

af-5077_5087_5107psms_manual_10_hu_253243477-a.book Seite 13 Donnerstag, 2. Juli 2009 11:56 11 Műszaki adatok AF 5107PS Méretek (Típus 5) Méretek (szél.¦×¦mag.¦×¦mélys.)...... 255¦×¦203¦×¦90¦mm Tömeg (Típus 5) Tömeg ................................................................................ 0,8¦kg Bemenet Hálózati feszültség..Bemenet: 100¦–¦240¦V¦~ / 50¦– ¦60¦Hz Kimenet .........................................................Kimenet: 5¦V¦† / 2¦A Ajánlott környrzeti hőmérséklet Ajánlott környezeti hőmérséklet................... 5¦–¦45¦ºC Relatív páratartalom Relatív páratartalom............................................20¦–¦80¦% Az AgfaPhoto megnevezés használatát az Agfa-Gevaert NV & Co.KG vagy az Agfa-Gevaert NV engedélyezte. Sem az Agfa-Gevaert NV & Co.KG, sem az Agfa-Gevaert NV nem gyártja ezt a terméket és ezekre nem nyújt semmilyen szavatosságot vagy támogatást. Szerviz-, támogatási és garanciális ügyekben keresse fel a forgalmazót vagy a gyártót. Kapcsolat: AgfaPhoto Holding GmbH, www.agfaphoto.com Teljesítmény-felvétel Teljesítmény-felvétel A készülék bekapcsolt A készülék bekapcsolt (diabemutató)........ 6,1¦W Gyártó: Sagem Communications, www.sagem-communications.com Képernyőméret .............................................................. 10,4¦“ Méretarány ............................................................................ 4:3 Felbontás ......................................................800¦×¦600 pixel Belső memória Belső memória128¦MB¦MB vagy legfeljebb 500¦kép USB-csatlakoztatás (Típus 5) USB-csatlakozó................................................... USB-Host A használható memóriakártyák A használható memóriakártyák...........SD/MMC/MS/ SDHC/XD Képfájl-formátumok Képfájl-formátumok ......................................................JPEG Műszaki adatok AF 5107MS Méretek (Típus 6) Méretek (szél.¦×¦mag.¦×¦mélys.)...... 255¦×¦203¦×¦90¦mm Tömeg (Típus 6) Tömeg ................................................................................ 0,8¦kg A CE jelzés tanúsítja, hogy a termék teljesíti az Európai Parlament és Tanács távközlési végberendezésekre, a felhasználók biztonságára és egészségvédelmére és az elektromágneses zavarásra vonatkozó 1999/5/CE irányelv fő követelményeit. megfelelőségi www.agfaphoto.com megtekinteni. nyilatkozatot honlapon

lehet Bemenet Hálózati feszültség..Bemenet: 100¦–¦240¦V¦~ / 50¦– ¦60¦Hz Kimenet .........................................................Kimenet: 5¦V¦† / 2¦A Ajánlott környrzeti hőmérséklet Ajánlott környezeti hőmérséklet................... 5¦–¦45¦ºC Relatív páratartalom Relatív páratartalom............................................20¦–¦80¦% Teljesítmény-felvétel

Teljesítmény-felvétel A készülék bekapcsolt A készülék bekapcsolt (diabemutató)........ 6,6¦W A fenntartható fejlődés logikájának részeként az AgfaPhoto egyik alapvető szempontja a környezet megőrzése. Az AgfaPhoto kitûzött célja a rendszerek környezetkímélõ üzemeltetése, ebbõl következõen úgy döntött, hogy termékeinek életciklusába a gyártástól az üzembe helyezésen és a használaton át a hulladékkezelésig beépíti a környezet védelmét. Képernyőméret .....................................................................8¦“ Méretarány ............................................................................ 4:3 Felbontás ......................................................800¦×¦600 pixel Belső memória Belső memória...1¦GB¦MB vagy legfeljebb 4000¦kép USB-csatlakoztatás (Típus 6) USB-csatlakozó....................... USB-Host, USB Device A használható memóriakártyák A használható memóriakártyák...........SD/MMC/MS/ SDHC/XD Képfájl-formátumok Képfájl-formátumok ......................................................JPEG Zenefájl-formátumok Zenefájl-formátumok.................................................... MP3 Videofájl-formátumok Videofájl-formátumok................Motion Jpeg, Mpeg-4 Minden adat csak tájékoztató jellegű. Az AgfaPhoto fenntartja az előzetes értesítés nélküli változtatás jogát. Spaltenumbruch

Csomagolás: Ez a logó(zöld pont) azt jelenti, hogy a gyártó hozzájárulást fizetett egy hivatalos nemzeti szervezetnek a csomagolóanyagok újrahasznosításának és az újrahasznosító létesítmények fejlesztésének céljára. Kérjük, a csomagolóanyag-hulladék kezelésekor tartsa tiszteletben a helyi szelektív hulladékgyûjtési szabályokat. Elemek:Ha az Ön készülékében elemek vannak, akkor az elhasznált elemeket a megfelelő begyűjtőhelyen kell leadni. af-5077_5087_5107psms_manual_10_hu_253243477-a.book Seite 14 Donnerstag, 2. Juli 2009 11:56 11 Termék: A készüléken látható áthúzott szeméttároló azt jelzi, hogy a készülék hulladékkezelését elektromos és elektronikus hulladékként kell végezni. Ebben vonatkozásban az EU-elõírások a szelektív hulladékkezelést kérik; Minden jog fenntartva. A jelen kiadvány a AgfaPhoto előzetes engedélye nélkül sem részben, sem egészben nam reprodukálható, kereshető rendszerben nem tárolható, valamint semmilyen módon és formában, sem elektronikus vagy mechanikus úton, sem fénymásolás, felvétel vagy más útján nem továbbítható. Az itt található információk kizárólag erre a készülékre vonatkoznak. A AgfaPhoto nem tehető felelőssé azért, ha ezeket az utasításokat más készülékre alkalmazzák. A jelen használati útmutató nem testesít meg szerződést.

• hasonló készülék vásárlása esetén a vásárlás helyén, A hibák, nyomtatási hibák és változtatások joga fenntartva.

a helyi begyûjtõhelyeken (központi begyûjtõhely, szelektív hulladékgyûjtõ hely stb.). Copyright © 2009 Sagem Communications Ilyen módon Ön is hozzájárulhat az elektronikus és elektromos hulladék újrahasznosításának és feldolgozásának fejlesztéséhez, ami elõnyös hatással lehet a környezetre és az emberi egészségre. A papírt és a kartondobozt újrahasznosítható papírhulladékként lehet kezelni. A műanyag csomagolást és a sztirolhab-betéteket az Ön országának előírásait alkalmazva újrahasznosításra le lehet adni, vagy a nem újrahasznosítható hulladékban lehet elhelyezni. Védjegyek: A kézikönyvben említett hivatkozások a megfelelő vállalatok védjegyei. A É és Ë védjegy hiánya nem jelenti azt, hogy az adott megnevezések védjeggyel nem védettek. A megemlített más terméknevek csak azonosítási célt szolgálnak és a megfelelő tulajdonosok védjegyei lehetnek. A AgfaPhoto lemond az ilyen védjegyekkel kapcsolatos minden jogról.

A készülék vásárlója vagy harmadik fél sem a AgfaPhoto-et, sem leányvállalatait nem teheti felelőssé a vásárlót vagy harmadik felet ért olyan kárért, veszteségért, költségért vagy kiadásért, amelyet baleset, a késülék nem rendeltetésszerű használata, jogosulatlan megváltoztatása, javítása, módosítása, vagy a AgfaPhoto üzemeltetési és karbnatartási előírásainak be nem tartása okoz. A AgfaPhoto nem tehető felelőssé a nem az eredetiként megnevezett AgfaPhoto -termékek vagy a AgfaPhoto által jóváhagyott kiegészítő vagy fogyóanyagok használatából eredő károkért vagy problémákért. A AgfaPhoto nem tehető felelőssé a nem a AgfaPhoto által gyártott interfész-kábel haszálatából eredő elektromágneses zavar által okozott károkért.
