HASZNÁLATI ÚTMUTATÓ OTG50SLIM/GA GORENJE

Használati útmutató 32

A vízmelegítő összhangban van az érvényes szabványokkal és hivatalosan tesztelt, a vízmelegítőhöz biztonsági tanúsítvány és elektromágneses kompatibilitásról szóló tanúsítvány lett kiadva. Az alapvető műszaki jellemzőket a csatlakozó csövek között található adattábla tartalmazza. A bojlert a vízvezeték és elektromos hálózatra csak az erre szakosodott szakember csatlakoztathatja. A bojler belsejébe javítás, vízkő-eltávolítás, ellenőrzés vagy az antikorróziós védelmet biztosító anód eltávolítása céljából csak a márkaszerviz szakembere nyúlhat.

BEÉPÍTÉS

A vízmelegítőt olyan közel kell felszerelni a konnektorhoz, amennyire csak lehetséges. A bojlert két, legalább 8 mm névleges átmérőjű csavarral erősítsék a falra. A vízmelegítő csak olyan falra szerelhető fel, amely alkalmas a vízzel feltöltött készülék tömegének biztonságos megtartására. A vízmelegítő csak függőlegesen rögzíthető fel a falra.

A KÉSZÜLÉK MŰSZAKI JELLEMZŐI

Tipus	OTG 30 N OTG 50 N OTG 65 N OTG 80 N OTG 100 N OTG 120 N
Modell	OTG 30 SLIM	OTG 50 SLIM	OTG 65 SLIM	OTG 80 SLIM	OTG 100 SLIM	OTG 120 SLIM
Ürtartalom [I]	30	50	65	80	100	120
Névleges nyomás [MPa]	0,6
Tömeg / vízzel telt [kg]	19/49	24/74	28/93	31/111	36/136	41/161
A katlan korrózióelleni védelme	Zománcozott / Mg anód
Csatlakozási teljesítmény [W]	2000
Feszültség [V~]	230
Protection class	I
Degree of protection	IP 24
75°C-ra történő melegítés ideje 1) [h]	105	155	230	305	355	435
Kevert vízmennyiség 40°C-on [I]	58	94	124	148	194	226
Energiafelhasználás 2) [kWh/24h]	0,90	0,99	1,13	1,26	1,71	1,81

1) A bojler teljes urtartalmának melegítése elektromos futoszállal 15°C homérsékletu bemeno hideg csapvíznél.
2) Energiafelhasználás a bojler vizének állandó 65°C homérsékleten tartásánál és 20°C-os környezet homérsékletnél, DIN 44532 szerint mérve.

	A B C
OTG 30	510	310	235
OTG 50	690	470	250
OTG 65	820	605	245
OTG 80	950	735	245
OTG 100	1125	900	255
OTG 120	1300	900	430

A bojler csatlakoztatási és összeszerelési méretei [mm]

CSATLAKOZTATÁS A VÍZHÁLÓZATRA

A bojler vízbevezetési és -elvezetési vezetékei különböző színnel vannak jelölve. A hideg vízbevezetés kékkel, a meleg vízelvezetés pedig pirossal.

A bojlert kétféleképpen lehet a vízvezeték hálózatra csatlakoztatni. A zárt, yomórendszerű csatlakozás több fogyasztóhelyen történő vízvételezést tesz lehetővé, a nyitott, nem nyomórendszerű pedig csak egy fogyasztóhelyen. A kiválasztott csatlakozási rendszertől függően megfelelő keverőcsaptelepeket is be kell szereznie.

Nyitott, nem nyomórendszernél a bojlerba visszacsapó szelepet kell építeni, amely megakadályozza, hogy a víz a katlanból kifolyjon, ha a hálózatból kifogy a víz. Ennél a csatlakozási rendszernél átfolyó keverőcsaptelepet kell alkalmazni. A bojlerben a melegítés hatására nő a térfogat, ami a keverőcsaptelepen csöpögést okoz. A keverőcsaptelep karjának erős meghúzásával a víz csöpögését nem lehet megállítani, de eltörheti a csaptelepet.

Zárt, nyomórendszernél a fogyasztóhelyeken nyomó keverőcsaptelepeket kell alkalmazni. A biztonságos működés érdekében a bevezető csőre feltétlenül biztonsági szelepet vagy olyan biztonsági együttest kell építeni, amely megakadályozza, hogy a kazánban a nyomás a nominális értéknél 0,1 MPa-nál magasabbra emelkedjen.

Vízmelegítés közben a bojlerban a biztonsági szelepben beállított határig növekszik a nyomás. Tekintettel arra, hogy a víz a vízvezeték hálozatba történő visszajutása akadályba ütközik, a biztonsági szelep kifolyó nyilásán víz csöpöghet. A csöpögő vizet a biztonsági szelep alá helyezett vízfelfogóval a lefolyóba vezetheti. A biztonsági szelep kifolyója alatt elhelyezett elvezető csövet egyenesen lefelé kell elhelyezni, fagymentes helyen.

Amennyiben a helytelenül végzett szerelés miatt a visszacsapó szelepből csöpögő vizet nem lehet a kifolyó csőbe vezetni, úgy a csöpögést egy 3 literes tágulási tartálynak a bojler befolyó csövébe való beépítésével lehet megszüntetni.

A visszacsapó szelep helyes működésének ellenőrzését Önnek kell elvégeznie 14 naponta. Ellenőrzéskor a kar elmozdításával vagy az anyacsavar szelepről való lecsavarásával (a visszacsapó szelep típusától függően) ki kell nyitni a visszacsapó szelep kifolyó csövét. Ha a szelep kifolyó csövén kifolyik a víz, az azt jelenti, hogy a visszacsapó szelep tökéletesen működik.

Fő részek: 1- Biztonsági szelep 6- Ellenőrző szerelvény

2- Ellenőrző szelep 7- Tölcsér kifolyó csatlakozással
3- Visszacsapó szelep
4- Nyomáscsökkentő szelep H -Hidegvíz
5- Elzáró szelep T - Melegvíz

A vízmelegítő és a biztonsági szelep között zárásmentes elzáró szelep is felszerelhető, mivel ezzel a biztonsági szelep funkciója meggátolható.

Ha a vízhálózatban a víz nyomása 0,5 MPa-nál (5 bar) alacsonyabb, akkor nyomáscsökkentő szelep beépítésére nincs szükség. Ha a víznyomás meghaladja a 0,5 MPa-t (5 bar), akkor nyomáscsökkentő szeleppel kell fölszerelni. Az elektromos csatlakoztatást megelőzően kötelező a vízmelegítő vízzel történő feltöltése. Az első feltöltésnél a keverő csaptelep melegvíz csapját ki kell nyitni. Ha a vízmelegítő fel van töltve vízzel, akkor a keverő csaptelep kifolyó csövén megkezdődik a víz kifolyása.

ELEKTROMOS HÁLÓZATRA TÖRTÉNŐ CSATLAKOZTATÁS

Az elektromos hálózatra történő csatlakoztatás előtt a bojlerbe csatlakozókábelt kell építeni, ehhez le kell venni a műanyag védőfedelet. Ahhoz, hogy ezt megtehesse, le kell csavarnia a vízmelegítő biztonsági fedelét.

A bojler elektromos hálózatra történő csatlakoztatását az elektromos vezetékekre vonatkozó szabványok szerint kell elvégezni. Tekintettel arra, hogy a bojlernek nincs olyan eleme, amely tartósan elválasztaná az elektromos hálózattól, ezért a bojler és a tartós vezeték közé a kábelcsatlakozásba olyan kapcsolót kell beiktatni, amely megszakítja a táplálás mindkét pólusát, és amelynél a nyitott kontaktusok alatt a távolság legalább 3 mm.

Jelmagyarázat:

1 - Termosztát
2 - Olvadó biztosító
3 - Fütőszál
4 - Ellenőrző lámpa
5 - Csatlakozókapocs

L - Fázis vezeték

N - Semleges vezeték

1/- - Biztonsági vezeték

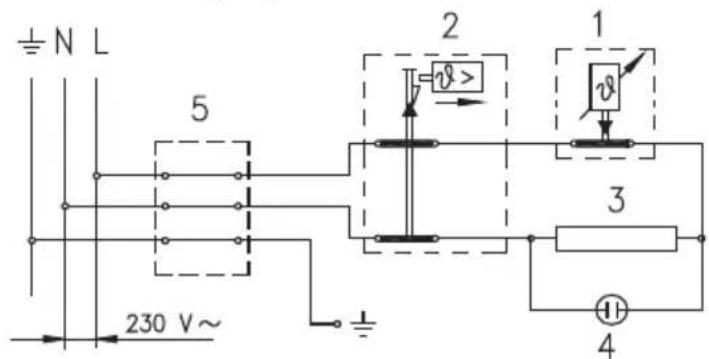

Az elektromos kapcsolás vázlata

FIGYELMEZTETÉS: A bojler belsejébe történő beavatkozás előtt a bojlert feltétlenül áramtalanítani kell!

A KÉSZÜLÉK HASZNÁLATA ÉS KARBANTARTÁSA

A bojler vízvezeték és elektromos hálózatra történő csatlakoztatás után használatra készen áll.

A védőfedél elülső oldalán található termosztát gombjának forgatásával válassza ki a kívánt vízhőmérsékletet 25°C és 75°C között. Javasoljuk, állítsa a gombot “E” helyzetbe; Ez a beállítás a legtakarékosabb; ennél a beállításnál a vízhőmérséklet kb. 55°C, a vízkőképződés és a hőveszteség pedig kisebb lesz, mint a magasabb hőmérsékletre történő beállításoknál.

A elektromos fütőszál működését az ellenőrzőlámpa mutatja. A bojlerek vázán található hőmérő mutatja a vízhőmérsékletet.

Amennyiben a bojlert hosszabb ideig nem használja, annak tartalmát úgy védi meg a befagyástól, hogy nem kapcsolja ki az elektromos áramot, a termosztát gombját “*” helyzetbe helyezi. Ennél a beállításnál a bojler kb 10°C-on tartja a vízhőmérsékletet.

Ha a bojlert áramtalanítja, akkor a fagyveszély elkerülése érdekében engedje le a vizet. A víz kiengedése előtt a vízmelegítőt feltételenül áramtalanítani kell. Ezután a keverőcsaptelepek egyikén kinyítjuk a vízmelegítőhöz csatlakoztatott melegvízcsapot. A vízmelegítőből a vizet a bevezetőcsövön engedjük ki. Javasoljuk, hogy erre a célra a biztonsági szelep és a bevezetőcső közé megfelelő kifolyószelepet vagy T-elemet építsen be. Amennyiben ez nincs, úgy a vízmelegítőt a biztonsági szelep kifolyóján keresztül is kiürítheti, éspedig úgy, hogy a fogantyút illetve a szelep forgó sapkáját szeleptesztelési helyzetbe helyezi. A vízmelegítő bevezetőcsövön keresztül történő leeresztésekor marad egy kisebb mennyiségű víz, amelyet a fütőszál peremének lecsavarása után tud leereszteni.

A bojler külső falát gyenge mosószeres vízzel tisztítsa. Ne használjon hígítókat és durva tisztítószereket.

Rendszeres szervízeléssel biztosítani fogja a bojler hibátlan működését és hosszú élettartamát. A márkaszerviz az első ellenőrzést két évvel a csatlakoztatás után végezze el. Az ellenőrzés folyamán megvizsgálja az antikorróziós anód elhasználódását és szükség szerint eltávolítja a vízkövet, amely a felhasznált víz minőségétől, mennyiségétől és hőmérsékletétől függően rakódik le a bojler belsejében. A szervizszolgálat a bojler átvizsgálása után a megállapított állapot alapján javaslatot tesz a következő szükséges ellenőrzés időpontjára.

Kérjük, hogy a bojler esetleges hibáit ne javítsa saját maga, hanem azokról tájékoztassa az Önhöz legközelebb eső márkaszervizt.
