KULLANIM KILAVUZU OTG50SLIM/GA GORENJE
Kullanma kılavuzu 64
Sevgili alıcımız, ürünümüzü satın aldığınız için size teşekkür ederiz.
SU ISITICINIZI İLK ÇALIŞTIRMA VE KURMADAN ÖNCE LÜTFEN AÇIKLAMALARI DİKKATLİ BİR ŞEKİLDE OKUYUNUZ.
BU CIHAZ DEĞİLDİR KULLANIM KİŞİ TARAFINDAN İNDİRİMLİ FIZIKSEL, ZIHINSEL KAPASITELERI VEYA DUYU İLE (DAHİL ÇOCUKLAR İÇİN) AMAÇLANMAMİŞTIR VEYA LACK TECRÜBESİ VE BIRIKIMIYLE, SÜRECE EDİLMİŞ VERİLEN DENETİM VEYA EĞİTİM İLİŞKİN KULLANIM ARACI TARAFINDAN SORUMLU KİŞİ ONLARIN GÜVENLİĞİ İÇİN. ÇOCUKLAR SAĞLAMAK İÇIN DENETLENECEK GEREKTIĞINI CİHAZI İLE DEĞİL OYNARLAR.
Bu su ıstıcısı ilgili standart ve Güvenlik Belgesi ve Elektromanyetik Uyumluluk Belgeleri tarafından gösterildiği gibi üretilmiş ve test edilmiştir. Temel tekniksel özellikleri bağlanma boruların arasında tutkallanmış isim levhasında ifade edilmişler. Su ıstıcısı, suya ve elektrik güç kaynağına sadece yetkili uzmanlar tarafından bağlanabilir. Cihazın iç tarafından tamir etme veya kireçtaşını çıkarma ve paslanmaya karşı anotun kontrol edilmesi veya değiştirilmesi ulaşmak amacıyla sadece yetkili servis atölyesi tarafından yapılabilir.
CİHAZIN KURULMASI
Borular boyunca ısı dağıtımını engellemek için su ıstıcısı kullanılacak noktaların olabilecek en yakınında kurulmalı. 8 mm çapında uygun vidalarla duvara bağlanmalı. Eğer söz ettiğimiz duvar, ıstıcının suyla doldurulmuş üç kere ağırlığını taşıyamıyorsa duvarın ilgili bölümü (ıstıcının kurulması gerektiği yerde) uygun bir şekilde kuvvetlendirilmesi lazım. OTG su ıstıcısı duvarda dik bir şekilde yerleştirilmesi lazım.
CİHAZIN TEKNİKSEL ÖZELLİKLERİ
| Türü | OTG 30 N OTG 50 N OTG 65 N OTG 80 N OTG 100 N OTG 120 N | ||||||
| Modeli | OTG 30 SLIM | OTG 50 SLIM | OTG 65 SLIM | OTG 80 SLIM | OTG 100 SLIM | OTG 120 SLIM | |
| Hacmi | [l] | 30 50 65 80 100 120 | |||||
| Basınç Oranı | [MPa] | 0,6 | |||||
| Ağırlık/ Suyla doldurulmuş | [kg] | 19/49 | 24/74 | 28/93 | 31/111 | 36/136 | 41/161 |
| Deponun paslanmaya karşı | Emaye/ Mg anot | ||||||
| Bağlanma gücü | [W] | 2000 | |||||
| Voltajı | [V~] | 230 | |||||
| Koruma Derecesi | I | ||||||
| Korumanın durması | IP 24 | ||||||
| 75°C kadar ısınma zamanı 1) [h] | 105 | 155 | 230 | 305 | 355 | 435 | |
| 40°C karıştırılmış suyun miktarı | [l] | 58 | 94 | 124 | 148 | 194 | 226 |
| Enerji tüketimi2) [KWh/24h] | 0,90 | 0,99 | 1,13 | 1,26 | 1,71 | 1,81 | |
1) Isıtıcının bütün hacmini ısıtmak için elektrikli daldırma ısıtıyla su sağlanmasıından soğuk suyun sıcaklığını 15°C olarak giriniz.
2) Su ıstıcının su sıcaklığı 65°C ve çevre sıcaklığın 20°C olarak sağlam bir şekilde sürdürülmesi için enerji tüketimi, DIN 44532 göre ölçülmüş.
| A B C | ||
| OTG 30 5 | 10 310 235 | |
| OTG 50 6 | 90 470 250 | |
| OTG 65 8 | 20 605 245 | |
| OTG 80 9 | 50 735 245 | |
| OTG 100 | 1125 900 255 | |
| OTG 120 | 1300 900 430 |
Su ıstıcının kurma ve bağlamak için ebatları [mm].
SU SAĞLANMASININ BAĞLANMASI
İçeriye akma ve dışarıya akma su bağlantı ıstıcıları renklerle kodlanmış. Soğuk su sağlama bağlantısı mavi renkle renklendirilmiş, sıcak su çıkış ağzı ise kırmızıyla renklendirilmiştir.
Su ısıtıcısı su bağlantısına iki şekilde bağlanabilir. Kapalı devre basınç sistemi birkaç kullanım noktaları sağlıyor, ancak açık devre yerçekimi sistemi tek kullanım noktası sağlıyor. Karıştırıcı tıkaçlar seçilmiş kurma sistemine göre satın alınmalı.
Su bağlanması kuruda veya söndürüldüğü halde suyun deposundan akmaması için açık devre yerçekimi sistemi geri tepme klapesinin kurmasını gerektirir. Bu kurma tarzın anlık karıştırıcı tıkacına ihtiyacı vardır. Su sıcaklığı hacmini büyüttikçe tıkacın damla damla akmasına neden oluyor. Daha fazla sıkarak damla damla akması durdurulamaz;tam tersine daha fazla sıkmanız sadece tıkaca zara verebilir.
Kapalı devre basınç sistemi basınçlı karıştırıcı tıkaçların kullanılmasını gerektirir. Besleme borusu güvenlik nedeniyle güvenlik dönüşlü valfla tutulmalı veya başka seçenek olarak depodaki basıncını 0,1 MPa'dan fazla anma basıncı geçmesini engelleyecek güvenlik valf sınıfı.
Isitıcidaki suyun ısınması depodaki basıncın güvenlik valfı tarafından ayarlanmış seviyesine artırılmasına neden oluyor. Su, su sağlanması sistemine geri gidemediği için bu, güvenlik valfın boşaltma ağzından damla damla akmasına neden olabilir. Güvenlik valfın tam altında yakalama bölümü yerleştirerek damla damla akması soluğuna boru hattı naklederek engelleyebilirsiniz. Güvenlik valfın altında yerleştirilmiş akıtma dikey bir şekilde boru hatları nekledilecek ve donma koşulları başlangıçsız bir ortamda yerleştirilecek. Var olan tesisat damla damla akıntıının güvenlik dönüşlü valflara boru hatlarla akıtmasını sağlamaması halinde damla damla akıtmasını sıcak su kazanın buhar borusunda 3 litrelik büyütme deposu yerleştirerek engelleyebilirsiniz.
Güvenlik dönüşlü valfın uygun bir şekilde çalıştığından düzenli bir şekilde kontrol ederek emin olmanız gerekir, yani her 14 günde bir. Valfı kontrol etmek için güvenlik dönüşlü valfın priz tutamaçını döndürerek veya valfın vida somununu sökmeniz gerekir (valf çeşidine bağlı).
Priz açık olduğu zaman hortum memesinden su çıkarsa valf düzenli bir şekilde çalışır anlamındadır.


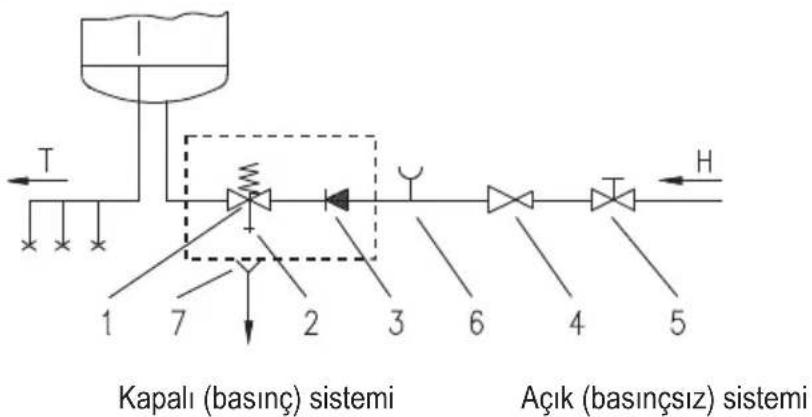

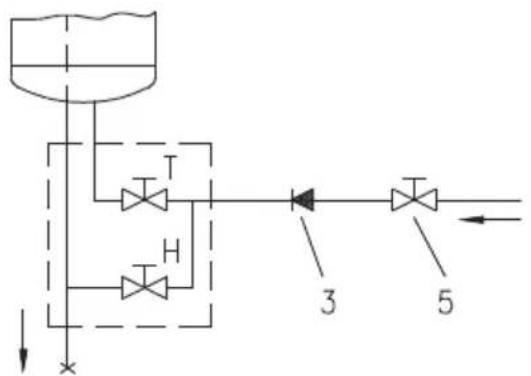

Açıklamalar:
- Güvenlik dönüşlü valfı
- Bimetal sigorta
- Çek valf
- Basinci azaltma valfi
-
Kapatma valfi
-
Montajı kontrol etme
- Priz bağlanmalı huni
H- Soğuk su
T- Sicak su
Su ıstıcısı ve güvenlik dönüşlü valf arasında kapatma valfı yerleştirilmez çünkü bununla güvenlik dönüşlü valfın çalışması engellenecek.
Su ıstıcısı evin su şebekesine basıncı azaltma valfı olmadan da bağlanabilir eğer ki şebekedeki su basıncı 0,5 MPa'dan daha az ise (5 bar). Eğer basınç 0,5 MPa (5 bar'ı) geçerse o zaman basıncı azaltma valfın kurulması mecburdur. Elektriğe bağlamadan önce su ıstıcısı suyla doldurulmalı. Sıcak su tıkacını daha önce doldurarak karıştırma tıkacı kesinlikle açılmalı. Isıtıcı suyla doldurulduğu zaman su karıştırma tıkacın priz borusunun arasında akmaya başlar.
ELEKTRİK GÜCÜNE BAĞLAMA
Güç bağlantı kablosu güç kaynağına bağlanmadan önce su ıstıcısına takılmalı. Bunu yapmak için önce koruyucu kapağının vidalarını sökmeniz gerekir. Su ıstıcısı daha önceden belirlenmiş gereneksim elektrik kurmalarla ilgili standartlara uygun olarak güç kaynağına bağlanmalı. Güvenlik nedeniyle bağlantı kablosunda ıstıcıyı güç şebekesiyle bağlayanda şalter kurulmalı, yani güç kaynağı bağlantı kutupların açık temaslar arasında en az 3 mm mesafe olacak şekilde ikisinin bağlantısını kesecek.
Açıklamalar:
- Isidenetir
- Sıcaklık emniyeti aygıtı
- Isitma elemanı
- Işık göstergesi
- Bağlayıcı
L- Faz iletkeni
N- Nötr iletken
1/- - Toprak iletkeni
ELEKTRİK GÜCÜNE BAĞLAMA
UYARI: Cihazı açmadan ve su ıstıcının içinde yetişmeden önce, güç kaynağın elektrik bağlantısı kesilmesi lazım.
KULLANMA VE BAKIMI
Su ve elektrik şebekesine bağladıktan sonra ısıtıcı kullanılmaya hazırldır. Isidenetir düğmesini koruma kaplamasının ön tarafına çevirerek suyun arzu ettiğiniz 25° ve 75°C arasındaki sıcaklık seçilmiştir. Düğmenin “E” pozisyona ayarlamanızı tavsiye ederiz. Böyle bir ayarlama en ekonomik olanıdır; bununla suyun sıcaklığı 55°C yakınında olmalı, kireçtaşı ve ısıl kaybı boşaltımı daha yüksek sıcaklık ayarlamalarına göre daha az olmalıdır. Elektrik daldırma ısıticının çalışması kılavuz ışıkla gösterilir. Su ısıticının çevrel uzunluğunda suyun sıcaklığını gösteren yerleştirilmiş bir sıcaklıkölçer vardır. Su ısıticısı daha uzun bir zamanda kullanılmayacağı zaman içeriği donmaya karşı korunmalı öyle ki güç bağlanmasıın kapanması gerekmez fakat sıcaklıkölçer düğmesi “*” pozisyonuna ayarlanmalı. ısıtıcı böyle bir ayarlamayla suyun sıcaklığını yaklaşık olarak 10°C sürdürecektir. Fakat ısıticıyı elektrik şebekesinden kapattığınız zaman donma riskine karşı suyu boşaltmanız gerekir.
Suyu akıtmadan önce cihazın güç kaynağı kesilmeli. Sonra sıcak su valfları tıkaçlarda açılmalı. Su ıstıcısının suyu giriş bağlantısının arasında akıtılmalı. Bu yüzden su ıstıcısının giriş bağlantısı ve emniyet valfı arasında özel takma veya akıtma valfı takılması tavsiye edilir. Bu da olmazsa doğrudan emniyet valfı arasında kaldıraç koyarak veya emniyet valfı vida tıkaçı pozisyonunu “Test” etmek için suyu boşaltabilirsiniz. Giriş borusu arasından suyu boşaltarak artakalan suyu ısıtma flanşını çıkararak boşaltabilirsiniz.
Su ıstıcısının dişarısı deterjanın hafif solüsyonu kullanarak temizlenir. Çözücü maddeler ve kaba temizlik malzemeleri kullanılmamalı.
Düzenli servis kontrollerle su ıstıcının mükemmel işleme ve uzun ömürden emin olmalıyız. İlk kontrol yaklaşık olarak ilk bağlanmasıından iki sene sonra yetkili servis elemanı tarafından yapılmalı. Kontrolde, paslanmaya karşı anotun kullanımı kontrol edilir ve kullanılmış suyun kalitesi, miktarı ve sıcaklığına gelince su ıstıcının içinde toplanmış kireçtaşı gerekirse temizlenmeli. Kontrolden sonra servis atölyesi kurulmuş sonuçlara göre su ıstıcının bir sonraki kontrolün tarihini tavsiye etmeli.
Su ısıtıcının arızasını kendiniz asla tamir etmeye denemeyiniz, sadece en yakın yetkili servis atölyesine onun hakkında haber veriniz.
