Márka	HSM
Modell	Securio B22 5.8mm
Termék típusa	Iratmegsemmisítő
Méretek (Sz × Mé × Ma)	395 × 280 × 610 mm
Súly	18 kg
Tápellátás	230 V / 50 Hz
Felvett teljesítmény	600 W
Vágás típusa	Keresztvágás (konfetti)
Vágásméret	5.8 mm × 40 mm
Biztonsági szint	P-4 (DIN 66399)
Vágási kapacitás (A4 80 g/m² papírok)	22-24 papír
Bemeneti szélesség	220 mm
Kukatérfogat	50 liter
Fő funkciók	Előre, hátra, automatikus leállítás túlterhelés esetén, ajtónyitás-érzékelő
Karbantartás és tisztítás	Speciális iratmegsemmisítő olaj, rendszeres kukatisztítás
Biztonság	Automatikus leállítás túlmelegedés esetén, biztonsági érzékelő a kuka nyitásához
Pótalkatrészek és javíthatóság	Pótkések, olaj, pótalkatrészek az értékesítés utáni szolgálaton keresztül
Általános információk	Professzionális irodai iratmegsemmisítő

Gyakran ismételt kérdések - Securio B22 5.8mm HSM

Mi a HSM Securio B22 5.8mm maximális vágási kapacitása?

Az iratmegsemmisítő akár 22-24 A4-es papírt (80 g/m²) is képes vágni egy menetben.

Milyen biztonsági szintű ez az iratmegsemmisítő?

P-4 biztonsági szintet kínál a DIN 66399 szabvány szerint, 5.8 mm × 40 mm-es részecskéket előállítva.

Hogyan kell olajozni a HSM Securio B22 iratmegsemmisítőt?

Ajánlott speciális iratmegsemmisítő olajat használni. Cseppentsen néhány cseppet egy üres papírra, és futtassa át előre üzemmódban. Ismételje meg minden 30 perces használat után.

Mit tegyek, ha az iratmegsemmisítő nem indul el?

Ellenőrizze, hogy a készülék be van-e dugva és a kuka megfelelően zárva van-e. Ha a túlmelegedés-védő termosztát kikapcsolt, várjon 30 percet az újraindítás előtt.

Lehetőség van kapcsok vagy gemkapcsok megsemmisítésére?

Igen, a Securio B22 képes kapcsokat és gemkapcsokat gond nélkül megsemmisíteni. Távolítsa el a vastag blokkokat a dugulások elkerülése érdekében.

Hogyan kell üríteni a gyűjtőkukát?

Nyissa ki az első ajtót, húzza ki a kukát. A túltöltés elkerülése érdekében rendszeresen ürítse, és ne lépje túl a töltési jelölést.

Mit tegyek papírelakadás esetén?

Használja a hátra funkciót a papír kiszabadításához. Szükség esetén kapcsolja ki a készüléket, és távolítsa el kézzel a beszorult papírokat. Soha ne erőltesse.

Mi a garancia a HSM Securio B22 5.8mm-re?

A gyártói garancia általában 2 év (vagy 5 év a késekre, feltételektől függően). A részletekért olvassa el a használati útmutatót.

Csendes az iratmegsemmisítő?

A zajszint körülbelül 55-60 dB, ami alkalmassá teszi irodai használatra anélkül, hogy túlzott zajt okozna.

Lehetőség van hitelkártyák vagy CD-k megsemmisítésére?

Igen, a hitelkártyák és CD-k számára kialakított bemenet a készülék tetején található. A papírtól elkülönítve helyezze be őket.

HASZNÁLATI ÚTMUTATÓ Securio B22 5.8mm HSM

magyar: Iratmegsemmisítő SECURIO B222 122

1 Rendeltetésszerű használat, garancia

Ellenőrizze a készülék hátoldalán található adattáblán, hogy milyen vágási szélességre és hálózati feszültségre lett tervezve az iratmegsemmisítő, valamint ügyeljen a használati útmutató vonatkozó pontjaira.

Az iratmegsemmisítő kizárólag papírok megsemmisítésére alkalmas. Ezenkívül vágási módtól függően az alábbi tárgyak csekély mennyiségben megsemmisíthetők:

Vágási méret (mm) 5,8 3,9 3,9x30			1,9x1	5
Hitelkártyák ● ● ●		●
CD-k		●

A robusztus aprítókészülék tűzőgép- és gémkapcsokra érzéketlen.

Az iratmegsemmisítőre vonatkozó jótállás 3 év. Az iratmegsemmisítő HSM acél vágó- tengelyeire a szavatosságtól független, a készülék teljes élettartamára vonatkozó garancia vonatkozik (HSM Lifetime Warranty). A kopásra ill. a szakszerűtlen kezelésből valamint harmadik személyek általi beavat- kozásokból eredő károsodásokra sem a jótállás, sem a garancia nem vonatkozik.

A HSM pótalkatrészek szállítását jelen modell gyártásának megszüntetésétől számított legfeljebb 10 évig biztosítja.

Megjegyzés: Az aprító-vágószerkezettel rendelkező iratmegsemmisítők külön rendelhető kiegészítéssel is kaphatók a vágószerkezet automatikus kenéséhez. Ha gépe ezzel a kiegészítéssel rendelkezik, vegye fi gyelembe az olajozó mellékelt dokumentációját.

2 Biztonsági tudnivalók

Besorolás

Biztonsági tudni- valók	Magyarázat
FIGYEL-MEZTETÉS	A fi gyelmezteté- sek fi gyelmen kívül hagyásával veszé- lyezteti életét és testi épsegét.
Figyelem A tudnivalók	fi gyel- men kívül hagyása anyagi károkhoz vezethet.

A gép használatba vétele előtt olvassa el a kezelési útmutatót, őrizze meg későbbi használatra, és adja tovább a későbbi felhasz-

nálóknak. Vegye fi gyelembe az iratmegsem- misítőn található valamennyi biztonsági megjegyzést.

FIGYELMEZTETÉS

Veszélyek gyermekek és más személyek számára!

A gépet nem használhatják olyan személyek (beleértve a 14 év alatti gyermekeket is), akik kor-látozott fi zikai, érzékelési vagy szellemi képességekkel, illetve nem megfelelő tapasztalattal és/vagy tudással rendelkeznek. Ez alól kivétel, ha egy biztonságért felelő személy felügyeli ezeket a személyeket, vagy ha megkapták a ké-szülék használatához szükséges utasításokat. A gyermekekre felügyelni kell, hogy ne játszhassanak a készülékkel. Ne hagyja az iratmegsemmisítót felügyelet nélkül bekapcsolva.

FIGYELMEZTETÉS

Sérülésveszély!

Soha ne nyúljon a papíradagoló nyílásának résébe.

Sérülésveszély behúzódás által!

Ügyeljen arra, hogy hosszú haj, laza öltözék, nyakkendő, sál, nyak- és karlánc stb. ne kerüljön a papíradagoló nyílásának közelébe. Ne semmisítsen meg a készülékben hurkolódásra hajlamos anyagot, pl. szalagot, zsineget, műanyag fóliát stb.

Sérülésveszély szilánkok által!

Kemény hitelkártyák, CD-k vagy lemezek megsemmisítésénél viseljen védőszemüveget.

FIGYELMEZTETÉS

Veszélyes hálózati feszültség!

A készülék helytelen használata áramütéshez vezethet.

• A hálózati csatlakozódugó csatlakoztatása elött ellenőrizze, hogy az elektromos hálózat feszültsége és frekvenciája megegyezik-e az adattábla adataival.
  – Ügyeljen arra, hogy a hálózati csatlakozó könnyen elérhető legyen.
• Kerülje víz iratmegsemmisítőbe történő bejutását. Ne merítse vízbe se a hálózati kábelt, se a hálózati csatlakozót.
  – Ne érintse meg a hálózati csatlakozót nedves kézzel.
• A hálózati csatlakozót ne a kábelnél fogva húzza ki a csatlakozóaljzatból, mindig a hálózati csatlakozót fogja meg.
  – Csak száraz, beltéri helyiségekben használja a készüléket. Soha ne használja nedves helyiségekben vagy esőben.

Rendszeresen ellenőrizze a ké- szülék és a kábel sérülésmentes- ségét. Kapcsolja ki az iratmeg- semmisítót károsodás vagy nem üzemszerű működés, valamint áthelyezés vagy tisztítás esetén, és húzza ki a hálózati csatlakozót.

- Tartsa távol a készüléket, a hálózati csatlakozót és a hálózati kábelt nyílt lángoktól és forró felületektől. A szellőzőnyílásoknak szabadon kell maradniuk, és az iratmegsemmisítőnek legalább 5 cm távolságra kell lennie a faltól vagy a bútoroktól.

A burkolatelemek eltávolításával járó szervizmunkákat csak a HSM-vevőszolgálat, illetve szerződéses partnereink szerviztechnikusai végezhetik.

Vevőszolgálat címe; lásd 160. oldal

Figyelem

Helytelen használat okozta veszély

A készüléket kizárólag a „Rendeltetésszerű használat“ című fejezetben leírtak szerint használja.

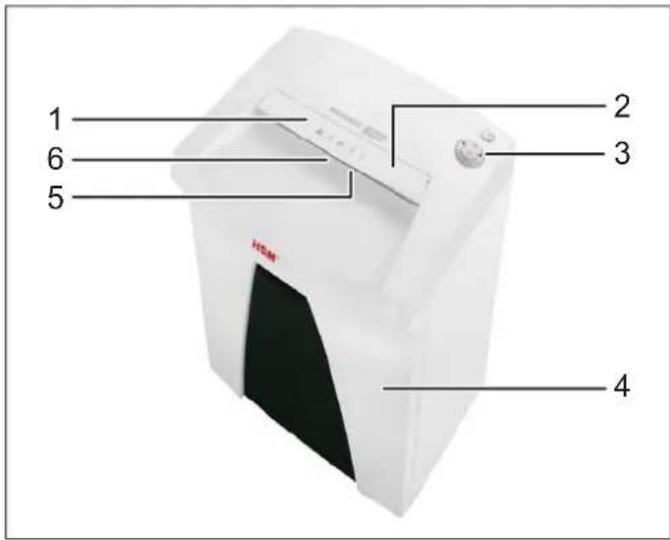

3 Áttekintés 4 A szállítmány tartalma

1 Biztonsági tudnivalók
2 Biztonsági elem
3 Kezelő- és kijelzőegység
4 Apritéktartály
5 Nyílás papír és hitelkártyák számára
6 Fénysorompó

• Iratmegsemmisítő, csatlakoztatásra kész állapotban, dobozba csomagolva
  • Hálózati csatlakozóvezeték
• 5 db aprítékzsák
• 1 üveg (50 ml) különleges olaj az aprítóblokkhoz, (csak apró vágás esetén)
• Üzemeltetési útmutató

Tartozékok

• 10 db aprítékzsák cikkszám: 1.661.995.150
• Speciális aprítóblokk-olaj (250 ml) cikkszám: 1.235.997.403

Vevőszolgálat címe; lásd 160. oldal

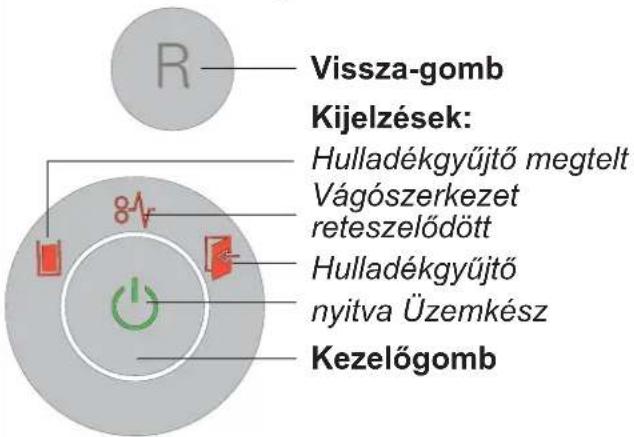

Kezelő- és kijelzőelemek

5 Kezelés

FIGYELMEZTETÉS

A gép bekapcsolása előtt bizonyosodjon meg arról, hogy minden biztonsági tudnivaló fi gyelembe lett véve.

Az iratmegsemmisítő bekapcsolása

• Dugja be a gép hálózati csatlakozóját egy megfelelő kiépítésű csatlakozóaljzatba.
• Állítsa az iratmegsemmisítő hátoldalán lévő hálózati kapcsolót „l” állásba.
  • Nyomja meg a kezelőgombot.
  ▶ Az „Üzemkész“ kijelző világít.

Papír megsemmisítése

• Papír bevezetésekor a fénysorompó automatikusan indítja a vágószerkezetet.

  2 másodperccel az után, hogy a papírbevezető nyílásban a fénysorompó újból szabaddá válik, a vágószerkezet automatikusan kikapcsol és az iratmegsemmisítő üzemkész állapotba áll.

CD-k és hitelkártyák aprítása (lásd: „Rendeltetésszerű használat”)

FIGYELMEZTETÉS

Az anyagfajtától függően a CD-k megsemmisítésekor szilánkok képzödhetnek. Ezért viseljen vé-dőszemüveget.

Helyezze a CD-t/hitelkártyát az adagolónyílás közepébe.

Kérjük, ügyeljen környezetére és a különböző anyagokat külön ártalmatlanítsa.

Az iratmegsemmisítő kikapcsolása

• Nyomja meg a kezelőgombot.
  ▶ Az „Üzemkész“ kijelző kialszik.
• Állítsa az iratmegsemmisítő hátoldalán lévő hálózati kapcsolót „0” állásba.

További működésmódok:

• Folyamatos üzemmód

Alkalmazás: Nagyobb mennyiségű papír megsemmisítése Működés: A vágószerkezet megszakítás nélkül működik.

Ha 2 percig nem kerül anyag az iratmegsemmisítőbe, akkor a vágószerkezet kikapcsol és az iratmegsemmisítő üzemkész állapotba áll.

Indítás: Nyomja meg a kezelőgombot 3 másodperc hosszan. Idő előtti megszakítás: Nyomja meg a kezelőgombot.

• Készenléti állapot

Működés: Az utolsó papírbevezetést követő 2 perc múltán automatikusan valamennyi szükségtelen fogyasztó kikapcsol. Az „Üzemkész“ állapot kijelzője rendszeres időközönként felvillan.

Papír bevezetésénél az iratmegsemmisítő önműködően elindul.

6 Hibaelhárítás

Kijelzés Üzemza-var		Üzemzavar megszüntetése
Állandó fény	Papírtor-lódás	Egyszerre túl sok papírt vezetett be az iratmegsemmisítőbe.➢ A vágószerkezet néhány másodpercig visszafelé forog és kitolja a papírt.Adott esetben nyomja meg az „R“ vissza-gombot a papírköteg kivétele érdekében.Felezze meg a papírköteget.Adagolja a papírokat egymás után.
	Túlterhe-lés	A motor túl lett terhelve. Az iratmegsemmisítő újbóli használata előtt várjon körülbelül 15-20 percet, hogy a berendezés lehüljön.
Villogó fény	Általános üzemza-varjelző	A papírmegsemmisítés során hiba történt.Húzza ki a papírt az adagolónyílásból annyira, hogy a fénysorompó szabaddá váljon.
	Megtelt a hulladék-gyűjtő	Ürítse ki a hulladékgyűjtőt.Megjegyzés:Ha a tartály kivétele előtt röviden megnyomja a visszafordító gombot, akkor ezzel visszahúzhatja az apríték egy részét a vágószerkezetbe.
	Hulladék-gyűjtő nyitva	Helyezze be megfelelően a hulladékgyűjtőt az alsó szekrénybe.

7 Tisztítás és karbantartás

FIGYELMEZTETÉS

Veszélyes hálózati feszültség!

Kapcsolja ki az iratmegsemmisítőt és húzza ki a hálózati csatlakozódugót.

A tisztítást csak puha kendővel és enyhén szappanos vízzel szabad végezni. Eközben nem kerülhet víz a berendezésbe.

Olajozza meg az aprító- készüléket gyengülő aprítási teljesítmény és megnövekedett zaj esetén, illetve az aprítéktartály minden ürítésekor (csak apró vágás esetén):

Ehhez csak speciális HSM aprítóblokk-olajat használjon:

• Fecskendezze a speciális olajat a papíra-dagolón keresztül a vágótengelyre teljes szélességében.
• Folyamatosan járassa a vágóművet papírbevezetés nélkül kb. 10 mp-ig.
  ▶ A papírpor és az apró szemcsék leoldódnak.

8 Ártalmatlanítás / újrahasznosítás

Az elektromos és elektronikus berendezések hulladékai még gyakran tartalmaznak értékes anyagokat, de részben olyan káros anyagokat is, amelyek a működéshez és a biztonsághoz voltak szükségesek. Helytelen ártalmatlanítás vagy kezelés esetén ezek az emberi szervezetre és a környezetre veszélyesek lehetnek. A berendezések hulladékait soha ne tegye a tovább már nem hasznosítható hulladékok közé. Vegye fi gyelembe az érvényes előírásokat; az elektromos és elektronikus berendezések hulladékainak visszaadása és hasznosítása céljából vegye igénybe a kijelölt gyűjtőhelyeket. A csomagolóanyagokat is a környezetet nem károsító módon ártalmatlanítsa.

9 Műszaki adatok

Vágási mód Csíkra vágás Apróra vágás
Vágási méret (mm) 5,8 3,9 3,9 x 30 1,9 x 15
Biztonsági fokozat DIN 66399 P-2 / O-2 / T-2	E-2	P-2 / T-2 / E-2	P-4 / T-4 / E-3F-1	P-5 / T-5 / E-4F-2
Vágási teljesítmény* (lap) DIN A4 70 g/m 2 80 2	22 - 2417 - 19	16 - 1813 - 15 g/m	12 - 149 - 11	9 - 117 - 9
Vágási sebesség 80 mm/s 90 mm/s
Súly	11 kg		12 kg
Munkaszélesség	240 mm
Hálózati csatlakozás	230 V, 50 Hz220 V, 60 Hz		110 V - 120 V, 60 Hz100 V, 50 - 60 Hz
Teljesítmény max. lapszámnál	440 W
Energiafogyasztás készenléti állapotban	< 2 Wh
Üzemmód	Folyamatos üzem
Üzem közbeni környezeti feltételek:HőmérsékletRelatív páratartalomTenger feletti magasság	-10°C ... +25°Cmax. 90%, nem lecsapódómax. 2.000 m
Méretek SZ x H x M (mm)	375 x 310 x 600
A gyűjtőtartály úrtartalma	33 l
Hangnyomásszint (üresjárat / teljes terhelés)	57 dB(A) / 59 dB(A)
‘A’ súlyozású hangteljesítményszint (LWAd üresjáratban)	75,0 dB

* Az egy menetben vágni kívánt, hosszanti irányban bevezetett lapok (DIN A4, 70 g/m², ill. 80 g/m²) maximális száma. A megadott teljesítményadatok meghatározása új, olajozott vágómű és hideg motor mellett történik. A megadottnál alacsonyabb hálózati feszültség vagy eltérő hálózati frekvencia kisebb lapteljesítményt és nagyobb működési zajt okozhat. A papír minőségétől és tulajdonságaitól, valamint a bevezetés jellegétől függően a lapteljesítmény eltérhet.

Az iratmegsemmisítő megfelel az Európai Unió alábbi harmonizált előírásainak:

• A 2006/95/EK kisfeszültségű irányelv
• 2004/108/EK elektromágneses összeférhetőségre vonatkozó irányelv
• 2011/65/EU RoHS irányelv

Az EU-megfelelőségi nyilatkozat a gyártótól igényelhető.
