Securio B22 5.8mm - Paperisilppuri HSM - Ilmainen käyttöohje ja opas

Merkki	HSM
Malli	Securio B22 5.8mm
Tuotetyyppi	Asiakirjojen silppuri
Mitat (L × S × K)	395 × 280 × 610 mm
Paino	18 kg
Virtalähde	230 V / 50 Hz
Tehonkulutus	600 W
Leikkaustyyppi	Ristileikkaus (konfetti)
Leikkauskoko	5.8 mm × 40 mm
Turvataso	P-4 (DIN 66399)
Leikkauskapasiteetti (A4-arkit 80 g/m²)	22-24 arkkia
Syöttöleveys	220 mm
Säiliön tilavuus	50 litraa
Päätoiminnot	Eteenpäin, taaksepäin, automaattinen pysäytys ylikuormituksessa, oven avausanturi
Huolto ja puhdistus	Silppureille tarkoitettu öljy, säiliön säännöllinen puhdistus
Turvallisuus	Automaattinen pysäytys ylikuumenemisessa, turva-anturi säiliön avausta varten
Varaosat ja korjattavuus	Varasenterät, öljy, osat saatavissa huoltopalvelun kautta
Yleistä	Toimistokäyttöön tarkoitettu ammattimainen asiakirjasilppuri

Usein kysytyt kysymykset - Securio B22 5.8mm HSM

Mikä on HSM Securio B22 5.8mm:n suurin leikkauskapasiteetti?

Silppuri voi leikata enintään 22-24 arkkia A4-paperia (80 g/m²) yhdellä kertaa.

Mikä on tämän silppurin turvataso?

Se tarjoaa turvatason P-4 standardin DIN 66399 mukaan, tuottaen hiukkasia kooltaan 5,8 mm × 40 mm.

Kuinka öljyä HSM Securio B22 -silppuria?

On suositeltavaa käyttää silppureille tarkoitettua öljyä. Levitä muutama tippa tyhjälle arkille ja aja se eteenpäin-tilassa. Toista 30 minuutin käytön välein.

Mitä tehdä, jos silppuri ei käynnisty?

Tarkista, että laite on kytketty ja säiliö on kunnolla kiinni. Jos ylikuumenemistermostaatti on lauennut, odota 30 minuuttia ennen uudelleenkäynnistystä.

Voiko niittejä tai paperiliittimiä tuhota?

Kyllä, Securio B22 voi tuhota niittejä ja paperiliittimiä ongelmitta. Poista paksut pinot tukoksien välttämiseksi.

Kuinka tyhjentää keräyssäiliö?

Avaa etuluukku, vedä säiliö ulos. Vältä ylitäyttöä tyhjentämällä se säännöllisesti ja älä ylitä täyttömerkkiä.

Mitä tehdä paperitukoksen sattuessa?

Käytä taaksepäin-toimintoa paperin irrottamiseen. Tarvittaessa katkaise virta ja poista juuttuneet arkit käsin. Älä koskaan väkisin.

Mikä on HSM Securio B22 5.8mm:n takuu?

Valmistajan takuu on yleensä 2 vuotta (tai 5 vuotta terille ehdoista riippuen). Katso lisätiedot käyttöohjeesta.

Onko silppuri hiljainen?

Äänitaso on noin 55-60 dB, joten se sopii toimistokäyttöön ilman liiallista meluhaittaa.

Voiko luottokortteja tai CD-levyjä tuhota?

Kyllä, luottokorttien ja CD-levyjen syöttöaukko sijaitsee laitteen päällä. Aseta ne paperista erillään.

KÄYTTÖOHJE Securio B22 5.8mm HSM

eesti: Paberipurustaja SECURIO B222 101

1 Tarkoituksenmukainen käyttö, takuu

Katso laitteen takapuolella olevasta tyyppikilvestä, mikä leikkausleveys ja verkkojännite koskee paperisilppuriasi ja ota nämä huomioon käyttöohjeen vastaavissa kohdissa.

Paperisilppuri on tarkoitettu yksinomaan paperin tuhoamiseen.Leikkaustapaa vastaavasti laitteella voidaan tuhota myös pieniä määriä seuraavia materiaaleja:

Silpun koko (mm) 5,8 3,9 3,9x	30 1,	9x15
Luottokortit ● ● ●		●
CD-levyt ●

Laitteen luja koneisto sietää niittejä ja pape- riliittimiä.

Paperisilppurin tuotevastuuaika on 3 vuotta. Tässä pätee tuotevastuusta riippumaton HSM:n paperisilppureiden teräksisiä leikkausakseleita koskeva takuu laitteen koko käyttöiän ajan (HSM Lifetime Warranty). Kulumat, vauriot, jotka johtuvat epääasianmukaisesta käytöstä tai ulkopuolisen toimin-nasta eivät kuulu tuotevastuun eikä takuun piiriin.

HSM takaa varaosien toimittamisen jopa 10 vuotta tämän mallin valmistuksen lopet-tamisen jälkeen.

Ohje: Silppuleikkauslaitteistolla varustettuja paperisilppureita on saatavilla vaihtoehtoisesti myös leikkauslaitteiston automaattisen voitelun laitteella. Huomioi öljyäjän oheinen dokumentaatio, jos öljyäjä kuuluu koneesi varustukseen.

2 Turvaohjeita

Luokitus

Turvaohje Selitys
VAROITUS Varoituksen huo-miotta jättäminen voi aiheuttaa hengenvaaran.
Huomio Ohjeen huomiotta jättäminen voi aiheuttaa materiaalivahinkoja.

Lue käyttöohje ennen koneen käyttöönottoa, säilytä se tulevaa käyttöä varten ja anna se seuraa- valle käyttäjälle koneen mukana.

Noudata kaikkia paperisilppuriin kiinnitettyjä turvaohjeita.

VAROITUS

Vaaroja lapsille ja muille henki- löille!

Konetta ei saa käyttää henkilöt (mukaan lukien alle 14-vuotiaat lapset), joilla on rajoittuneet fyysi-set, sensoriset tai psyykkiset kyvyt tai joiden tiedoissa ja kokemuk-

sessa on puutteita, ellei näiden henkilöiden turvallisuutta valvo pätevä henkilö tai ellei pätevä henkilö neuvo laitteen käytössä. Lapsia tulee valvoa sen varmistamiseksi, etteivät nämä leiki laitteella. Paperisilppuria ei saa jättää käyntiin ilman valvontaa.

VAROITUS

Loukkaantumisvaara!

Älä kosketa paperinsyöttöaukon rakoa.

Loukkaantumisvaara sisäänvedosta!

Älä päästä hiuksia, löysiä vaattei- ta, kravatteja, huiveja, kaula- tai ranneketjuja tms. syöttöaukon lähelle. Älä silppua mitään ma- teriaalia, jolla on taipumus muo- dostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.

Loukkaantumisvaara sirpaleista!

Käytä suojalaseja kun silppuat CD-levyjä tai kovia luottokortteja.

VAROITUS

Vaarallinen verkkojännite!

Koneen vääränlainen käsittely voi aiheuttaa sähköiskun.

• Tarkasta ennen verkkopistokkeen pai-kalleen asettamista, että sähköverkon jännite ja taajuus vastaavat tyyppikilven tietoja.
• Huomioi, että verkkopistokkeeseen pääsee helposti käsiksi.
• Vältä veden joutumista paperisilppuriin. Älä upota verkkojohtoa tai verkkopistoketta veteen.
• Älä koske verkkopistokkeeseen kosteilla käsillä.
• Älä koskaan irrota verkkopistoketta pistorasiasta vetämällä johdosta, vaan tartu aina verkkopistokkeeseen.
• Käytä laitetta ainoastaan kuivissa sisäti-loissa. Älä käytä sitä kosteissa tiloissa tai sateessa.

Tarkasta laitteen ja johdon vauriot säännöllisesti. Katkaise paperi-silppurista virta, jos siinä on vauri-oita tai jos se toimii epääasianmu-i, sekä kun vaihdat sen paikkaa tai tat sitä, irrota verkkopistoke.

- Älä vie laitetta, verkkopistoketta tai verkkojohtoa avotulen tai kuumien pintojen lähettyville. Tuuletusrakoja ei saa peittää. Rakojen ja seinän tai huonekalujen välissä täytyy olla vähintään 5 cm:n väli.

Ainoastaan HSM-asiakaspalvelu ja sopimuskumppaniemme huolto-asentajat saavat tehdä huoltotöitä, jotka edellyttävät katteiden irrotta-mista kotelosta.

Asiakaspalvelun osoitteet sivulla 160.

Huomio Väärinkäyttö aiheuttaa vaaran

Käytä konetta ainoastaan "Määräystenmukainen käyttö"-kappaleessa mainitulla tavalla.

3 Yleiskatsaus

1 Turvaohjeita
2 Suojaelementti
3 Käyttö- ja näyttöyksikkö
4 Silppusäiliö
5 Syöttöaukko
6 Valokenno

4 Toimituksen sisältö

• Paperinsilppuri laatikoon pakattuna
- Verkkoliitäntäjohto
• 5 laskospussia
- 1 pullo erikoisvoiteluöljyä 50 ml (lyhyt sillpu)
- Käyttöohje

Lisätarvikkeet

• 10 laskospussia, Tilausnro 1.661.995.150
- Pullo erikoisvoiteluöljyä (250 ml) Tilausnro 1.235.997.403

Asiakaspalvelun osoitteet sivulla 160.

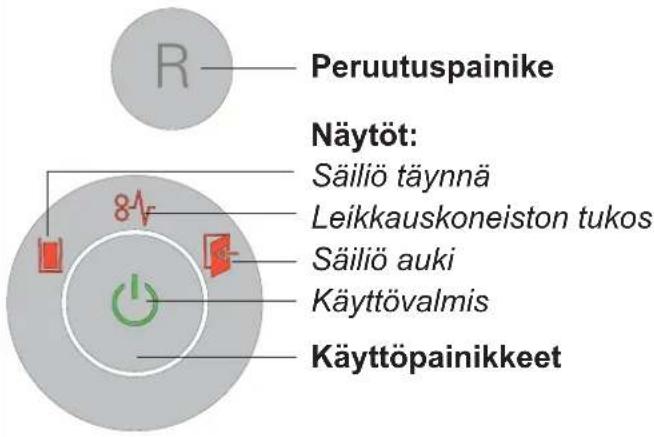

Käyttö- ja näyttölaitteet

5 Käyttöönotto

VAROITUS

Varmista ennen koneen käynnistystä, että kaikki turvallisuusohjeet on otettu huomioon.

Paperisilppurin käynnistys

• Työnnä koneen verkkopistoke asianmukaisesti asennettuun pistorasiaan.
• Paina paperinsilppurin takana oleva kytkin asentoon "l".
• Paina käyttöpainiketta.
  ▶ Näyttö "käyttövalmis" palaa.

Paperin silppuaminen

• Syötettäessa paperia leikkauskoneiston valokenno käynnistää koneen automaattisesti.
  2 s sen jälkeen, kun valokenno paperin-syöttöaukossa on jälleen vapaa, kytkey-tyy leikkauskoneisto automaattisesti pois ja paperisilppuri palaa käyttövalmiuteen.

CD-levyjen ja luottokorttien silp-puaminen (kts. „tarkoituksenmukainen käyttö“)

VAROITUS

Materiaalista riippuen CD-levyjä silputtaessa voi muodostua sirpa-leita Käytä sen vuoksi suojalaseja.

Huolehdi ympäristöstä ja erottele erilaiset materiaalit hävittämistä varten.

Syötä CD-levyt/luottokortit syöttöaukon keskelle.

Paperisilppurin virran katkaisu

• Paina käyttöpainiketta.
  ▶ Näyttö "käyttövalmis" sammuu.
• Paina paperinsilppurin takana oleva kytkin asentoon "0".

Muita toimintotiloja

- Jatkuva tila

Käyttö: Suurien paperi- määrien tuhoaminen
Toiminto: Leikkauskoneisto toimii jatkuvasti.
Jos 2 minuuttiin ei syötetä materiaalia, leikkauskoneisto kytkeytyy pois ja paperisilppuri menee käyttövalmiuteen.
Käynnistys: Paina käyttöpainiketta 3 sekuntia.
Ennenaikainen keskeytys: Paina käyttöpainiketta.

- Stand by

Toiminto: 2 minuuttia viimeisen paperin-syötön jälkeen kaikki tarpeettomat laitteet kytketään automaattisesti pois.

Näyttö "käyttövalmis" vilkkuu säännöllisin välein.

Kun syötät paperia, paperisilppuri käynnistyy itsestään.

6 Häiriönpoisto

Näyttö Häiriö Häiriöiden poisto
Jatkuva valo	Paperitukos	Laitteeseen on syötetty kerralla liikaa paperia.➢ Leikkauskoneisto kulkee jonkin aikaa takaperin ja työntää paperia ulos.Paina tarvittaessa vielä "R"-peruutuspainiketta poistaaksesi paperitukoksen.Puolita paperinippu.Syötä paperia vähitellen.
	Ylikuormitus	Moottori on ylikuormittunut. Anna paperisilppurin jäähtyä n.15–20 min ennen sen käyttöönottoa uudelleen.
Vilkkuva valo	Yleinen häiriö-näyttö	Paperin silppuamisen aikana on tapahtunut virhe.Vedä paperi pois syöttöraosta niin, että valokenno on vapaa.
[γ743]	Silppusäiliö täynnä	Tyhjennä silppusäiliö.Vihje:Jos painat ennen säiliön poistamista peruutuspainiketta lyhyesti, osa silppua vedetään takaisin leikkauskoneistoon.
	Säiliöauki	Aseta silppusäiliö oikein alakaappiin.

7 Puhdistus ja huolto

VAROITUS

Vaarallinen verkkojännite!

Kytke paperikirjasilppuri pois pääl- tä, irrota verkkopistoke.

Puhdistuksen saa suorittaa vain puhtaalla liinalla ja miedolla saippualiuoksella. Laittee-seen ei saa joutua vettä.

Voitele leikkauslaitteisto, kun leikkausteho heikke- nee, kuulet ylimääräistä melua ja aina kun silppu- säiliö tyhjennettiin (lyhyt sillpu):

Käytä ainoastaan HSM-leikkauslohkoerikoisöljyä:

- Suihkuta erikoisöljyä paperinsyöttöaukon läpi

koko leveydeltä terääakseleille.

- Anna leikkauslaitteiston toimia ilman paperin syöttämistä noin 10 sekuntia jatkuvalla toiminnolla.

▶ Paperipöly ja muut hiukkaset poistuvat.

8 Hävittäminen / kierrätys

Käytetyt sähköiset ja elektroniset laitteet sisältävät monia yhä arvokkaita materiaaleja sekä osaksi myös haitallisia aineita, joita on tarvittu laitteiden toiminnan ja turvallisuuden varmistamiseen.

Vääränlaisen hävittämisen ja käsittelyn yhteydessä ne voivat olla vaarallisia ihmisten terveydelle ja ympäristölle. Älä koskaan heitä käytettyjä laitteita kotitalousjätteen sekaan. Noudata kulloinkin voimassa olevia määräyksiä ja toimita vanhat elektroniset ja sähköiset laitteesi keräyspisteisiin kierrätettäviksi. Toimita kaikki pakkausmateriaalit hävitettäviksi ympäristöä säästävällä tavalla.

9 Tekniset tiedot

Leikkaustapa Suikaleleveys Silppuleikkaus
Leikkauskoko (mm) 5,8 3,9 3,9 x 30 1,9 x 15
Turvataso DIN 66399 P-2 / O-2 / T-2	E-2	P-2 / T-2 / E-2	P-4 / T-4 / E-3F-1	P-5 / T-5 / E-4F-2
Leikkausteho* (arkki), DIN A4 70 g/m 2 80 2	22 - 2417 - 19	16 - 1813 - 15 g/m	12 - 149 - 11	9 - 117 - 9
Leikkausnopeus 80 mm/s	90 mm/s
Paino	11 kg		12 kg
Syöttöleveys	240 mm
Liitäntä	230 V, 50 Hz220 V, 60 Hz		110 V - 120 V, 60 Hz100 V, 50 - 60 Hz
Ottoteho maks. arkkimäärällä	440 W
Energiankulutusvalmiustilassa	< 2 Wh
Toimintatapa	Jatkuva käyttö
Käytön ympäristöolosuhteet:LämpötilaSuhteellinen ilmankosteusKorkeus merenpinnan yllä	-10°C – +25°Ckork. 90 %, ei kondensoivakork. 2.000 m
Mitat L x S x K (mm)	375 x 310 x 600
Silppusäiliön tilavuus	33 l
Päästöänenpainetaso (tyhjäkänyti / kuorma)	57 dB(A) / 59 dB(A)
A-painotettu äänitehotaso (LWAd tyhjä-käynnillä)	75,0 dB

* Yhdellä kerralla leikkattavien arkkien määrä (DIN A4, 70 g/m² tai 80 g/m²), pitkittäin syötettynä. Annettujen tehotietojen mittaukset koskevat uutta, öljyttyä leikkauslaitteistoa ja kylmää moottoria. Heikompi verkkojännite tai toinen verkkotaajuus voi aiheuttaa heikomman arkkitehon ja korkeamman melutason. Paperin rakenteesta ja ominaisuuksista sekä syöttötavasta riippuen voi arkkiteho poiketa.

Paperisilppuri on Euroopan Unionin asianomaisten harmonisoitujen standardien mukainen:

• Pienjännitedirektiivi 2006/95/EY
- Sähkömagneettista yhteensopivuutta koskeva direktiivi 2004/108/EY
• RoHS-direktiivi 2011/65/EU

EU-vaatimustenmukaisuusvakuutuksen voi pyytää valmistajalta.
