Securio B22 5.8mm - Skartovač HSM - Bezplatný návod na obsluhu

Značka	HSM
Model	Securio B22 5.8mm
Typ produktu	Skartovač dokumentov
Rozmery (D × H × V)	395 × 280 × 610 mm
Hmotnosť	18 kg
Napájanie	230 V / 50 Hz
Príkon	600 W
Typ rezu	Krížový rez (konfety)
Veľkosť rezu	5.8 mm × 40 mm
Úroveň bezpečnosti	P-4 (DIN 66399)
Kapacita rezu (listov A4 80 g/m²)	22-24 listov
Šírka vstupu	220 mm
Objem koša	50 litrov
Hlavné funkcie	Chod vpred, chod vzad, automatické zastavenie pri preťažení, snímač otvorenia dvierok
Údržba a čistenie	Špeciálny olej na skartovače, pravidelné čistenie koša
Bezpečnosť	Automatické zastavenie pri prehriatí, bezpečnostný snímač pre otvorenie koša
Náhradné diely a opraviteľnosť	Náhradné nože, olej, diely dostupné cez popredajný servis
Všeobecné informácie	Profesionálny skartovač dokumentov pre kanceláriu

Často kladené otázky - Securio B22 5.8mm HSM

Aká je maximálna kapacita rezu HSM Securio B22 5.8mm?

Skartovač dokáže naraz rozrezať až 22-24 listov papiera A4 (80 g/m²).

Aká je úroveň bezpečnosti tohto skartovača?

Poskytuje úroveň bezpečnosti P-4 podľa normy DIN 66399, produkujúc častice veľkosti 5,8 mm × 40 mm.

Ako naolejovať skartovač HSM Securio B22?

Odporúča sa používať špeciálny olej na skartovače. Naneste niekoľko kvapiek na prázdny list papiera a nechajte ho prejsť v režime chodu vpred. Opakujte každých 30 minút prevádzky.

Čo robiť, ak skartovač neštartuje?

Skontrolujte, či je zariadenie zapojené a či je kôš správne zatvorený. Ak sa aktivoval termostat prehriatia, počkajte 30 minút pred opätovným spustením.

Môžete ničiť sponky alebo svorky?

Áno, Securio B22 dokáže bez problémov ničiť sponky a svorky. Odstráňte hrubé bloky, aby ste predišli zaseknutiu.

Ako vyprázdniť zberný kôš?

Otvorte predné dvierka, vytiahnite kôš smerom von. Aby ste predišli preplneniu, vyprázdňujte ho pravidelne a neprekračujte značku naplnenia.

Čo robiť v prípade zaseknutia papiera?

Použite funkciu chod vzad na uvoľnenie papiera. V prípade potreby vypnite napájanie a ručne odstráňte zaseknuté listy. Nikdy nepoužívajte silu.

Aká je záruka na HSM Securio B22 5.8mm?

Záruka výrobcu je zvyčajne 2 roky (alebo 5 rokov na nože v závislosti od podmienok). Podrobnosti nájdete v návode.

Je skartovač tichý?

Hladina hluku je približne 55-60 dB, vďaka čomu je vhodný na používanie v kancelárii bez nadmerného rušenia.

Môžete ničiť kreditné karty alebo CD?

Áno, vstup určený pre kreditné karty a CD sa nachádza na vrchu zariadenia. Vkladajte ich oddelene od papiera.

NÁVOD NA OBSLUHU Securio B22 5.8mm HSM

1 Správne použitie, zodpovednost' za nedostatky

Pozrite sa na typový štítok na zadnej strane prístroja, na akú šírku rezu a siet'ové napä-tie je dimenzované vaše skartovacie zariadenie a rešpektujte príslušné body návodu na použitie.

Skartovačka je výlučne určený na skartovanie papiera. Podl'a spôsobu rezania sa ešte môžu zničit' malé množstvá nasledujúcich materiálov:

Rezacia šírka (mm) 5,8 3,9 3,9x30		1,9x15
Kreditné karty ●	●		●
CD	●

Záručná doba skartovaceho zariadenia je 3 roky. Záruka, nezávisle na zodpovednosti za poruchy oceľových rezacích hriadel’ov HSM skartovačky, je platná po celú dobu životnosti prístroja (doživotná záruka HSM Lifetime Warranty). Opotrebenie, poškodenia v dôsledku neodborného zaobchádzania, prirodzené opotrebenie popr. zásahy z tretej strany nie sú zahrnuté do zodpovednosti za nedostatky.

Poznámka: Skartovacie zariadenia s čias- točkovým rezaním sú ponúkané ako voli- tel'ná možnosť aj so zariadením na auto- matické mastenie rezacieho mechanizmu. Dodržujte pokyny z priloženej dokumentácie olejovej masteničky, ak je váš stroj týmto zariadením vybavený.

Bezpečnostné upozornenie		Vysvetlenie
	TRAHA Nerešpektovanje výstrahy môže mať za následok škody na zdraví a ohroze-nie života.
Pozor Nerešpektovaním upozornení môžete spôsobit’ vecné škody.

Pred uvedením stroja do prevádzky si prečítajte návod na prevádzku, odložte si ho pre prípad ne-skoršieho použitia a odovzdajte ho budúcim používatel'om. Dodržiavajte všetky bezpečnostné pokyny, uvedené na skartovačke!

VÝSTRAHA

Nebezpečenstvo pre deti a iné osoby!

Prístroj nesmú používať osoby (vrátane detí mladších ako 14 rokov) s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami alebo s nedostatkom skúseností a/alebo vedomostí, okrem prípadu, že budú pod dozorom osoby dohliadajúcej na ich bezpečnost' alebo budú touto osobou poučené o obsluhe prístroja. Deti by mali byt' po dozorom, aby sa zabezpečilo, že sa s prístrojom nebudú hrat'. Nenechávajte skartovacie zariadenie bez dozoru zapnuté.

Nikdy nesiahajte do štrbiny otvoru na prívod papiera.

Nebezpečenstvo úrazu vtiahnu- tím!

Dlhé vlasy, volné časti odevu, viazanky, šály, náhrdelníky a retiazkové náramky atd'. udržiavajte v bezpečnej vzdialenosti od otvoru na vkladanie papiera. Neskartujte materiál, ktorý je náchylný ku tvorbe slučiek, napr. stuhy, motúzy, umelohmotné fólie atd'.

Nebezpečenstvo zranenia úlomkami!

Pri skartovaní tvrdých kreditných kariet alebo CD používajte ochranné okuliare.

VÝSTRAHA

Chybné zaobchádzanie s prístrojom môže viest' k úrazu elektrickým prúdom.

– Pred zastrčením zástrčky do sietovej zásuvky skontrolujte, či sa napätie a frekvencia vašej el. siete zhodujú s údajmi na typovom štítku stroja.
– Dbajte na to, aby bola siet'ová zástrčka l'ahko prístupná.
– Zabráňte vniknutiu vody so skartovacieho zariadenia. Neponárajte siet'ový kábel ani siet'ovú zástrčku do vody.
– Nikdy nechytajte siet'ovú zástrčku vlhkými rukami.
- Siet'ovú zástrčku nikdy nevyťahujte zo zásuvky za kábel, ale vždy chyt'te siet'ovú zástrčku.
- Prístroj používajte len v suchých miestnostíach. Nikdy ho nepoužívajte vo vlhkých priestoroch alebo v daždi.

Pravidelne kontrolujte, či prístroj alebo kábel nie je poškodený. Ak je skartovacie zariadenie poško-dené, nesprávne funguje, ak me-no umiestnenie alebo pred čistením nite a vytiahnite siet'ovú zástrčku.

- Prístroj, sietovú zástrčku a kábel držte v bezpečnej vzdialenosti od otvoreného ohňa a horúcich plôch. Vetracie štrbiny musia byť voľné a musí byť dodržaná vzdialenost' od steny alebo nábytku min. 5 cm.

Servisné práce spojené s odstrá- nením krytov telesa smie vykoná- vať len zákaznícky servis HSM a servisní technici.

Adresy zákazníckeho servisu pozri na strane 160.

Pozor Nebezpečenstvo následkom nesprávneho použitia

Prístroj používajte výlučne podľa pokynov v kapitole „Použitie podľa určenia“.

• Skartovačka balená v kartóne
  • Siet'ové pripojovacie vedenie
  • 5 odpadových vreciek
• 1 fl'aša špeciálneho oleja do reznej jednotky (50 ml) pre stroje s časticovým rezom
  • Návod na používanie

Príslušenstvo

• 10 odpadových vreciek obj. č. 1.661.995.150
- Špeciálny olej do reznej jednotky (250 ml) obj. č. 1.235.997.403

Adresy zákazníckeho servisu pozri na strane 160.

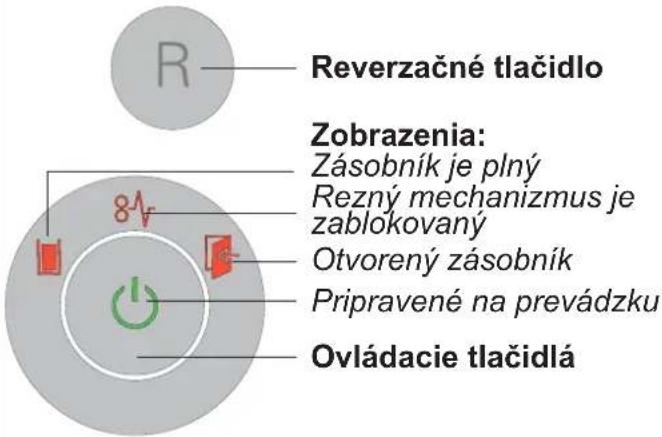

Riadiace a indikačné prvky

5 Obsluha

VÝSTRAHA

Pred zapnutím stroja zabezpečte, aby boli dodržané všetky bezpečnostné upozornenia.

Zapnutie skartátora

• Zasuňte sietovú zástrčku zariadenia do riadne nainštalovanej zásuvky.
• Siet'ový spínač na zadnej strane skartovačky nastavte na „l“.
  • Stlačte ovládacie tlačidlo.
  Svieti zobrazenie „Pripravené na prevádzku“.

Skartovanie papiera

• Pri privedení papiera svetelná závora automaticky spustí rezný mechanizmus.
  Cca 2 s potom, čo je otvor na prisun papiera opät' volný, sa skartovačka automaticky vypne a uvedie sa do stavu prevádzkovej pohotovosti.

Rozdrvenie CD diskov a kreditných kariet (vid' „Používanie na učený účel“)

VÝSTRAHA

V závislosti od druhu materiálu môže pri drvení CD diskov dochá-dzat' k tvorbe črepín. Preto noste

ochranné okuliare.

Myslite na životné prostredie a likvidujte rôzne materiály zvlášť.

CD disk/kreditnú kartu vložte do stredu vkladacieho otvoru.

Vypnutie skartátora

• Stlačte ovládacie tlačidlo.
▶ Rozsvieti sa „Pripravené na prevádzku“
- Nastavte siet'ový spínač na zadnej strane skartovačky na „0“.

Đalšie režimy funkcie:

• Permanentný režim

Použitie: Ničenie väčších množstiev papiera Funkcia: Rezný mechanizmus beží nepretržite.

Ak sa počas 2 minút neprivedie žiadny materiál, rezný mechanizmus sa vypne a skartovačka prejde do pripravenosti na prevádzku.

Funkcia: 2 minúty po poslednom privedení papiera sa automaticky vypnú všetky nepotrebné spotrebiče.

Zobrazenie „Pripravené na prevádzku“ sa v pravidelných intervaloch nakrátko rozsvieti.

6 Odstraňovanie porúch

Zobra-zenie	Porucha ∅dstránenie poruchy
Trvalé svetlo	Nahro-madenie papiera	Priviedli ste príliš veľa papiera naraz.➤ Rezný mechanizmus pobeží niekol’ko sekúnd vratným smerom a posunie papier von.• Príp. stlačte ešte reverzačné tlačidlo „R“, aby ste stoh papiera vybrali.• Zredukujte veľkost’ stohu papiera.• Vkladajte papier postupne jeden za druhým.
	Pret’aže-nie	• Motor bol preťažený. Pred opätovným uvedením skartovačky do prevádzky ju nechajte cca 15 - 20 minút ochladit’.
Blikajúce svetlo	Všeob. indikácie poruchy	• Počas skartovania papiera sa vyskytla chyba.Vytiahnite papier z podávacej štrbiny, aby sa svetelná závora uvoľnila.
	Zásobník nare-zaného materialu je plný	• Vyprázdnite zásobník narezaného materiálu.Upozornenie:Ak pred odobratím zásobníka nakrátko stlačíte reverzačné tlačidlo, dôjde k vtiahnutiu časti narezaného materiálu spät’ do rezného mechanizmu.
	Otvorený zásobník	• Zásobník narezaného materiálu správne uložte do spodnej skrinky.

7 Čistenie a údržba

VÝSTRAHA

Na čistenie používajte iba mäkkú handru a slabý mydlový roztok. Pritom nesmie do prístroja vniknút žiadna voda.

V prípade slabnúceho výkonu rezania, zvýšenej hlučnosti alebo po každom vyprázdnení zásobníka materiálu naolejujte rezací mechanizmus (iba u rezu na častice):

K tomu používajte len špeciálny olej pre HSM-rezací blok:

• Cez otvor prívodu papiera nastriekajte po celej šírke na rezné hriadele špeciálny olej pre rezací blok.
• Na cca 10 s spustite rezný mechanizmus bez vkladania papiera v režime trvalej prevádzky.
  ▶ Papierový prach a častice sa uvol'nia.

8 Likvidácia / recyklácia

Odpad z elektrických a elektronic- kých prístrojov a zariadení obsa- huje ešte množstvo cenných ma- teriálov, sčasti však aj škodlivé látky, ktoré boli potrebné pre čin- nosť a bezpečnosť týchto zariadení. V prípade nesprávnej likvidácie alebo manipulácie môžu predstavovať nebezpečenstvo pre zdravie človeka a životné prostredie. Tieto prístroje a zariadenia nikdy nedávajte do netriedeného odpadu. Dodržiavajte aktuálne platné predpisy a na odovzdanie a zhodnotenie odpadu z elektrických a elektronických prístrojov a zariadení využívajte zberne odpadu. Ak obalové materiály odovzdajte na likvidáciu v súlade s ochranou životného prostredia.

9 Technické údaje

Typ rezu Rez na prúžky Rez na častice
Dĺžka rezu (mm) 5,8 3,9 3,9 x 30 1,9 x 15
Stupeň utajenia DIN 66399 P-2 / O-2 / T-2	E-2	P-2 / T-2 / E-2	P-4 / T-4 / E-3F-1	P-5 / T-5 / E-4F-2
Výkon rezu* (listov) DIN A4 70 g/m 2 80 2	22 - 2417 - 19	16 - 1813 - 15 g/m	12 - 149 - 11	9 - 117 - 9
Rezacia rýchlost’ 80 mm/s 90 mm/s
Hmotnosť	11 kg		12 kg
Pracovná šírka	240 mm
Napájanie	230 V, 50 Hz220 V, 60 Hz		110 V - 120 V, 60 Hz100 V, 50 - 60 Hz
Výkon max	440 W
Spotreba energie v pohotovostnom režime	< 2 Wh
Druh prevádzky	Trvalá prevádzka
Podmienky prostredia pri prevádzke:teplotarelatívna vlhkost' vzduchunadmorská výška	-10°C až +25°Cmax. 90%, bez kondenzovaniamax. 2.000 m
Rozmery š x v x h (mm)	375 x 310 x 600
Objem odpadovej nádoby	33 l
Emisná úroveň akustického tlaku(Chod naprázdno / pri zaťažení)	57 dB(A) / 59 dB(A)
Hladina akustického tlaku A (LWAd navoľnobehu)	75,0 dB

* Max. počet listov (DIN A4, 70 g/m², príp. 80 g/m²), po dĺžke privádzaných, ktoré sa rozrežú pri jednom prechode. Stanovenie uvedených údajov o výkone sa uskutočňuje s novým, naolejovaným rezacím mechanizmom a studeným motorom. Slabšie siet'ové napätie alebo iná siet'ová frekvencia ako je uvedená môže viest' k nižšiemu výkonu a zvýše-nej hlučnosti. Podľa štruktúry a vlastností papiera a druhu spôsobu uloženia môže byť výkon odlišný.

Skartovačka spĺňa platné harmonizované predpisy Európskej Únie:

• Smernica o nízkom napátí 2006/95/ES
• Smernica o elektromagnetickej kompatibilite 2004/108/ES
  • RoHS smernica 2011/65/EÚ

EÚ vyhlásenie o konformite si môžete vyžiadať od výrobcu.
