Marke	HSM
Modell	Securio B22 5.8mm
Produkttyp	Aktenvernichter
Abmessungen (B × T × H)	395 × 280 × 610 mm
Gewicht	18 kg
Stromversorgung	230 V / 50 Hz
Leistungsaufnahme	600 W
Schnittart	Partikelschnitt (Confetti)
Schnittgröße	5.8 mm × 40 mm
Sicherheitsstufe	P-4 (DIN 66399)
Schnittleistung (Blätter A4 80 g/m²)	22-24 Blätter
Einzugsbreite	220 mm
Behältervolumen	50 Liter
Hauptfunktionen	Vorwärtslauf, Rückwärtslauf, automatische Abschaltung bei Überlast, Türöffnungssensor
Wartung und Reinigung	Spezielles Aktenvernichter-Öl, regelmäßige Behälterreinigung
Sicherheit	Automatische Abschaltung bei Überhitzung, Sicherheitssensor bei Behälteröffnung
Ersatzteile und Reparierbarkeit	Ersatzmesser, Öl, Teile über Kundendienst erhältlich
Allgemeine Informationen	Professioneller Aktenvernichter für das Büro

Häufig gestellte Fragen - Securio B22 5.8mm HSM

Wie hoch ist die maximale Schnittleistung des HSM Securio B22 5.8mm?

Der Aktenvernichter kann bis zu 22-24 Blätter Papier A4 (80 g/m²) in einem Durchgang schneiden.

Welche Sicherheitsstufe hat dieser Aktenvernichter?

Er bietet eine Sicherheitsstufe P-4 gemäß DIN 66399 und erzeugt Partikel von 5.8 mm × 40 mm.

Wie ölt man den HSM Securio B22 Aktenvernichter?

Es wird empfohlen, ein spezielles Aktenvernichter-Öl zu verwenden. Geben Sie ein paar Tropfen auf ein leeres Blatt und lassen Sie es im Vorwärtslauf durchlaufen. Wiederholen Sie dies alle 30 Minuten Betrieb.

Was tun, wenn der Aktenvernichter nicht startet?

Überprüfen Sie, ob das Gerät eingesteckt ist und der Behälter richtig geschlossen ist. Wenn der Überhitzungsschutz ausgelöst hat, warten Sie 30 Minuten, bevor Sie neu starten.

Kann man Heftklammern oder Büroklammern vernichten?

Ja, der Securio B22 kann Heftklammern und Büroklammern problemlos zerkleinern. Entfernen Sie dicke Stapel, um Papierstaus zu vermeiden.

Wie leert man den Auffangbehälter?

Öffnen Sie die vordere Tür, ziehen Sie den Behälter heraus. Um Überlaufen zu vermeiden, leeren Sie ihn regelmäßig und überschreiten Sie nicht die Füllmarkierung.

Was tun bei einem Papierstau?

Nutzen Sie die Rückwärtslauf-Funktion, um das Papier zu lösen. Falls nötig, schalten Sie das Gerät aus und entfernen Sie die eingeklemmten Blätter manuell. Niemals Gewalt anwenden.

Welche Garantie hat der HSM Securio B22 5.8mm?

Die Herstellergarantie beträgt in der Regel 2 Jahre (oder 5 Jahre auf die Messer, abhängig von den Bedingungen). Beachten Sie die Bedienungsanleitung für Details.

Ist der Aktenvernichter leise?

Der Geräuschpegel liegt bei etwa 55-60 dB, was ihn für den Bürogebrauch ohne übermäßige Störung geeignet macht.

Kann man Kreditkarten oder CDs vernichten?

Ja, der Einlass für Kreditkarten und CDs befindet sich oben am Gerät. Führen Sie sie getrennt vom Papier ein.

BEDIENUNGSANLEITUNG Securio B22 5.8mm HSM

deutsch: Aktenvernichter SECURIO B222 3

english: Paper shredder SECURIO B222 10

1 Bestimmungsgemäße Verwendung, Gewährleistung

Sehen Sie auf dem Typenschild an der Geräterückseite nach, für welche Schnittbreite und Netzspannung Ihr Aktenvernichter ausgelegt ist und beachten Sie die zutreffenden Punkte der Betriebsanleitung.

Der Aktenvernichter ist zum Vernichten von Papier bestimmt. Je nach Schnittart können außerdem geringe Mengen folgender Materialien vernichtet werden:

Schnittbreite (mm) 5,8 3,9 3,9x30			1,9x15
Kreditkarten ●	●	●	●
CDs		●

Das robuste Schneidwerk ist unempfindlich gegen Heft- und Büroklammern.

Die Garantiezeit für den Aktenvernichter beträgt 3 Jahre. Es gilt eine von der Gewährleistung unabhängige Garantie für HSM Vollstahl-Schneidwellen der Aktenvernichter während der gesamten Gerätelebensdauer (HSM Lifetime Warranty). Verschleiß, Schäden durch unsachgemäßen Gebrauch sowie Eingriffe von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie.

HSM gewährleistet die Lieferung von Er- satzteilen bis 10 Jahre nach Auslaufen der Produktion dieses Modells.

Hinweis: Aktenvernichter mit Partikel- schneidwerk werden als Option auch mit einem Gerät zum automatischen Schmieren des Schneidwerks angeboten. Beachten Sie die beiliegende Dokumentation des Ölers, falls Ihre Maschine damit ausgerüstet ist.

2 Sicherheitshinweise

Klassifi zierung

Sicherheitshinweis Erläuterung
WARNUNG Die Missachtung	der Warnung kann schwere oder tödliche Verletzungen zur Folge haben.
Achtung Die Missachtungdes Hinweises kann Sachschäden verursachen.

Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanleitung, bewahren Sie sie für späteren Gebrauch auf und geben Sie die

Anleitung an spätere Nutzer weiter. Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise.

WARNUNG

Gefahren für Kinder und andere Personen!

Die Maschine darf nicht durch Personen (einschließlich Kindern unter 14 Jahren) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten

oder mangels Erfahrung und/oder mangels Wissen benutzt werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Lassen Sie den Aktenvernichter nicht unbeaufsichtigt eingeschaltet.

deutsch

Fassen Sie niemals in den Schlitz der Papierzufuhr.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals- und Armkettchen usw. nicht in den Bereich der Zuführöffnung. Vernichten Sie kein Material, das zu Schlingenbildung neigt, z.B. Bänder, Verschnürungen, Weichplastikfolien.

Verletzungsgefahr durch Splitter!

Tragen Sie beim Vernichten von harten Kreditkarten oder CDs eine Schutzbrille.

WARNUNG

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

• Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.
• Achten Sie darauf, dass der Netzstecker leicht erreichbar ist.
• Vermeiden Sie, dass Wasser in den Aktenvernichter gelangt. Tauchen Sie weder Netzkabel noch Netzstecker in Wasser.
• Fassen Sie den Netzstecker niemals mit feuchten Händen an.
• Ziehen Sie den Netzstecker nie an der Zuleitung aus der Steckdose, sondern fassen Sie immer den Netzstecker an.
• Verwenden Sie das Gerät nur in trockenen Innenräumen. Betreiben Sie es nie in Feuchträumen oder im Regen.

Prüfen Sie Gerät und Kabel regelmäßig auf Schäden. Schalten Sie den Aktenvernichter bei Beschädigung oder nicht ordnungsgemä- ßer Funktion sowie vor Platzwechsel oder Reinigung aus und ziehen Sie den Netzstecker.

- Halten Sie das Gerät, den Netzstecker und das Netzkabel von offenem Feuer und heißen Flächen fern. Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbeln von min. 5 cm eingehalten werden.

Servicearbeiten, die mit dem Entfernen von Gehäuse-abdeckungen verbunden sind, dürfen nur vom HSM-Kundendienst und Service-

Technikern unserer Vertragspartner durchgeführt werden.

Kundendienstadressen siehe Seite 160.

Achtung Gefahr durch Fehlgebrauch

Benutzen Sie die Maschine ausschließlich gemäß den Vorgaben des Kapitels „Bestimmungsgemäße Verwendung“.

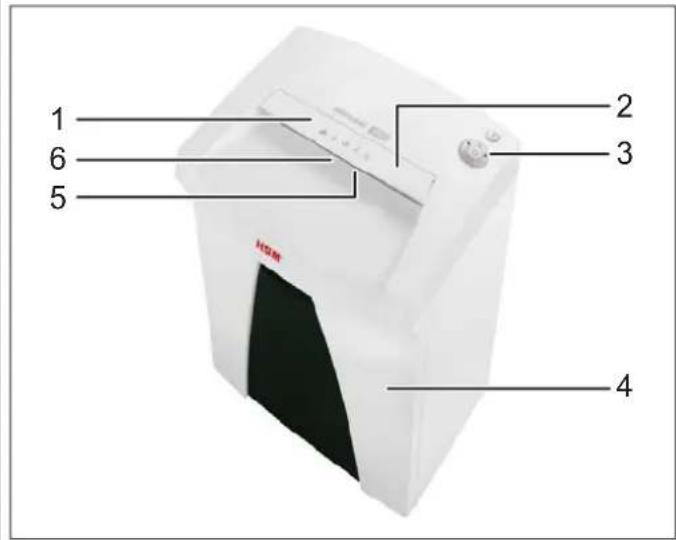

3 Übersicht

1 Sicherheitshinweis
2 Sicherheitselement
3 Bedien- und Anzeigeeinheit
4 Schnittgutbehälter
5 Zuführöffnung
6 Lichtschranke

4 Lieferumfang

• Aktenvernichter in Karton verpackt
• Netzanschlussleitung
  • 5 Schnittgutsäcke
  • 1 Flasche Schneidblock-Spezialöl (50 ml) für Geräte mit Partikelschnitt
• Betriebsanleitung

Zubehör

• 10 Schnittgutsäcke
Best.-Nr. 1.661.995.150
• Schneidblock-Spezialöl (250 ml)
Best.-Nr. 1.235.997.403

Kundendienstadressen siehe Seite 160.

Bedien- und Anzeigeelemente

5 Bedienung

WARNUNG

Stellen Sie vor dem Einschalten der Maschine sicher, dass alle Sicherheitshinweise beachtet wurden.

Aktenvernichter einschalten

• Stecken Sie den Netzstecker der Maschine in eine ordnungsgemäß installierte Steckdose.
• Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „I“.
• Drücken Sie die Bedientaste.
  ▶ Anzeige „Betriebsbereit“ leuchtet.

Papier vernichten

• Bei Papierzufuhr startet die Lichtschranke das Schneidwerk automatisch.

  2 Sekunden nachdem die Lichtschranke in der Papierzufuhr wieder frei ist wird das Schneidwerk automatisch abgeschaltet und der Aktenvernichter geht in Betriebsbereitschaft.

Zerkleinerung von CDs und Kredit-karten (siehe „Bestimmungsgemäße Verwendung“)

WARNUNG

Abhängig von der Materialart kann es beim Vernichten von CDs zur Splitterbildung kommen. Tragen

Sie deshalb eine Schutzbrille.

Bitte achten Sie auf die Umwelt und entsorgen Sie die unterschiedlichen Materialien getrennt.

Geben Sie CD/Kreditkarte in die Mitte der Zuführöffnung.

Aktenvernichter ausschalten

• Drücken Sie die Bedientaste.
  ▶ Anzeige „Betriebsbereit“ verlischt.
• Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „0“.

Weitere Funktionsmodi

- Permanent-Modus

Anwendung: Vernichtung von größeren Papiermengen
Funktion: Schneidwerk läuft ununterbrochen.
Wenn 2 min kein Material zugeführt wird, schaltet das Schneidwerk ab und der Aktenvernichter geht in Betriebsbereitschaft.
Start: Drücken Sie die Bedientaste 3 Sekunden lang.
Vorzeitiger Abbruch: Drücken Sie die Bedientaste.

- Stand-by-Modus

Funktion: 2 Minuten nach der letzten Papierzufuhr werden automatisch alle unnötigen Verbraucher abgeschaltet.

Die Anzeige „Betriebsbereit“ blitzt in regelmäßigen Abständen kurz auf.

Bei Papierzufuhr läuft der Aktenvernichter selbständig an.

6 Störungsbeseitigung

Anzeige Störung Störungsbehebung
[DYC5Y]Dauerlicht	Papier-stau	Sie haben zu viel Papier auf einmal zugeführt.➢ Das Schneidwerk läuft einige Sekunden rückwärts und schiebt das Papier heraus.· Drücken Sie gegebenenfalls noch die Reversiertaste „R“, um den Papierstapel zu entnehmen.· Halbieren Sie den Papierstapel.· Führen Sie das Papier nacheinander zu.
	Überlast	Der Motor wurde überlastet. Lassen Sie den Aktenvernichter vor erneuter Inbetriebnahme 20 Minuten abkühlen.
Blinklicht allg.	Störungs-anzeige	Während der Papiervernichtung ist ein Fehler aufgetreten.Ziehen Sie das Papier aus dem Eingabeschlitz, sodass die Licht-schranke frei ist.
	Schnitt-gutbehäl-ter voll	Leeren Sie den Schnittgutbehälter.Hinweis:Wenn Sie vor dem Entnehmen des Behälters die Reversiertaste kurz-zeitig betätigen, wird ein Teil des Schnittgutes in das Schneidwerk zurückgezogen.
	Behälter offen	Setzen Sie den Schnittgutbehälter richtig in den Unterschrank ein.

7 Reinigung und Wartung

WARNUNG

Gefährliche Netzspannung!

Schalten Sie den Aktenvernichter aus und ziehen Sie den Netzstecker.

Die Reinigung darf nur mit einem weichen Tuch und einer milden Seifenwasserlösung erfolgen. Dabei darf kein Wasser in das Gerät eindringen.

Ölen Sie das Schneidwerk bei nachlassender Schnittleistung, Geräuschentwicklung oder nach jedem Leeren des

Schnittgutbehälters (nur bei Partikelschnitt)

Verwenden Sie dazu nur HSM-Schneidblock-spezialöl:

• Spritzen Sie das Spezialöl durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen.
• Lassen Sie das Schneidwerk ohne Papierzufuhr ca. 10 s im Permanent-Modus laufen.
  Papierstaub und Partikel werden gelöst.

8 Entsorgung / Recycling

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien, teils aber auch schädliche Stoffe, die für die Funktion und Sicherheit notwendig waren. Bei falscher Entsorgung oder Handhabung können diese für die menschliche Gesundheit und die Umwelt gefährlich sein. Geben Sie Altgeräte nie in den Restmüll. Beachten Sie die aktuell geltenden Vorschriften und nutzen Sie Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Führen Sie auch alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

9 Technische Daten

Schnittart Streifenschnitt Partikelschnitt
Schnittgröße (mm) 5,8 3,9 3,9 x 30 1,9 x 15
Sicherheitsstufe DIN 66399 P-2 / O-2 / T-2	E-2	P-2 / T-2 / E-2	P-4 / T-4 / E-3F-1	P-5 / T-5 / E-4F-2
Schnittleistung* (Blatt), DIN A4 70 g/m 2 80 2	22 - 2417 - 19	16 - 1813 - 15 g/m	12 - 149 - 11	9 - 117 - 9
Schnittgeschwindigkeit 80 mm/s	90 mm/s
Gewicht	11 kg		12 kg
Arbeitsbreite	240 mm
Anschluss	230 V, 50 Hz220 V, 60 Hz		110 V - 120 V, 60 Hz100 V, 50 - 60 Hz
Leistung bei max. Blattzahl	440 W
Energieverbrauch im Bereitschaftsmodus	< 2 Wh
Betriebsart	Dauerbetrieb
Umgebungsbedingungen im Betrieb:Temperaturrelative LuftfeuchteHöhe über NN	-10°C bis +25°Cmax. 90%, nicht kondensierendmax. 2.000 m
Maße B x T x H (mm)	375 x 310 x 600
Volumen des Schnittgutbehälters	33 l
Emissionsschalldruckpegel(im Leerlauf / unter Last)	57 dB(A) / 59 dB(A)
A- bewerteter Schallleistungspegel(LWAd im Leerlauf)	75,0 dB

* Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), längs zugeführt, die in einem Durchgang zerschnitten werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geöltem Schneidwerk und kaltem Motor. Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben, kann zu einer geringeren Blattleistung und zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann die Blattleistung abweichen.

Der Aktenvernichter erfüllt die einschlägigen Harmonisierungsvorschriften der Europäischen Union:

• Niederspannungsrichtlinie 2006/95/EG
• EMV-Richtlinie 2004/108/EG
• RoHS-Richtlinie 2011/65/EU

Die EU-Konformitätserklärung kann beim Hersteller angefordert werden.
