HW-H751 - Hangprojektor SAMSUNG - Ingyenes használati útmutató

Márka	Samsung
Modell	HW-H751
Típus	Hangprojektor
Méretek (H x Ma x Mé)	1160 x 80 x 135 mm (hangprojektor), 200 x 400 x 300 mm (mélynyomó)
Tömeg	5,2 kg (hangprojektor), 7,6 kg (mélynyomó)
Tápellátás	100-240V, 50/60Hz
Energiafogyasztás	35 W (hangprojektor), 30 W (mélynyomó)
Fő funkciók	Bluetooth, HDMI ARC, optikai bemenet, USB, Surround Sound mód
Teljes teljesítmény	320 W RMS
Csatornák száma	2.1
Frekvenciaátvitel	40 Hz – 20 kHz
Vezeték nélküli kapcsolat	Igen (Bluetooth)
Távirányító	Infravörös távirányító mellékelve
Fali rögzítés	Lehetséges (tartozék mellékelve)
Karbantartás és tisztítás	Puha, száraz ruhával tisztítsa. Ne használjon vegyi anyagokat.
Biztonság	Ne tegye ki nedvességnek. Tisztítás előtt kapcsolja ki.
Pótalkatrészek és javíthatóság	Javíthatósági index: 6,5/10. Elérhető alkatrészek: távirányító eleme, kábelek.

Gyakran ismételt kérdések - HW-H751 SAMSUNG

Hogyan csatlakoztatom a hangprojektort a televízióhoz?

Használjon HDMI ARC vagy optikai kábelt. Csatlakoztassa az egyik végét a hangprojektorhoz, a másikat a televízióhoz. Ezután válassza ki a megfelelő forrást.

Használhatom a hangprojektort mélynyomó nélkül?

Igen, de a mélynyomó javítja a mélyhangokat. A mélynyomót a beállításokban kikapcsolhatja.

A távirányító nem működik, mit tegyek?

Ellenőrizze az elemeket. Ha a probléma továbbra is fennáll, állítsa vissza a távirányítót az elemek 30 másodpercre történő eltávolításával.

Hogyan állíthatom vissza a hangprojektort?

Tartsa lenyomva a 'Hangerő +' és a 'Forrás' gombot egyszerre 5 másodpercig. A készülék újraindul.

A hang torz, mit tehetek?

Ellenőrizze a csatlakozásokat. Csökkentse a hangerőt. Győződjön meg arról, hogy a hangforrás nem túlvezérelt. Állítsa az equalizert 'Standard' módba.

Lejátszhatok zenét Bluetooth-on keresztül?

Igen, kapcsolja be a Bluetooth-t az eszközén, és válassza ki a 'Samsung HW-H751' opciót az elérhető eszközök listájából.

Hogyan tisztítsam a hangprojektort?

Használjon puha, száraz ruhát. Soha ne használjon oldószereket vagy súrolószereket.

A hangprojektor nem kapcsol be, mit ellenőrizzek?

Győződjön meg arról, hogy a tápkábel megfelelően van csatlakoztatva. Ellenőrizze a konnektort. Ha semmi sem működik, lépjen kapcsolatba az ügyfélszolgálattal.

Irányíthatom a hangprojektort az okostelefonommal?

Igen, töltse le a Samsung Audio Remote alkalmazást (modelltől függően). Csatlakozzon Bluetooth-on keresztül a hangerő, a források és a beállítások vezérléséhez.

Hogyan rögzítsem a hangprojektort a falra?

Használja a mellékelt fali tartót. Rögzítse szilárdan a falhoz, majd akassza fel a hangprojektort. Győződjön meg arról, hogy a fal elbírja a súlyt.

HASZNÁLATI ÚTMUTATÓ HW-H751 SAMSUNG

Képzelje el a lehetőségeket

Köszönjük, hogy a Samsung termékét választotta.

Teljesebb szervízszolgáltatásért regisztrálja termékét a

www.samsung.com/register

JELLEMZŐK

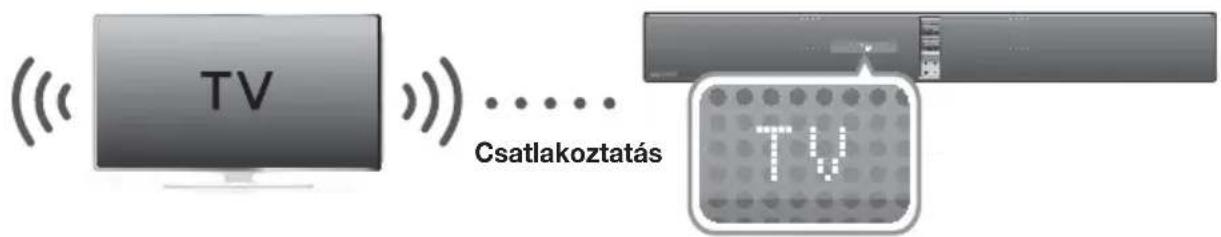

TV SoundConnect

A TV SoundConnect lehetővé teszi, hogy a Soundbar készüléken álló TV-n keresztül hallgasson audiójelet Bluetooth kapcsolat segítségével, és lehetővé teszi a hang vezérlését.

HDMI

A HDMI egy kábelen továbbítja a video és audió jeleket, és tisztább, jobb minőségű képet eredményez.

A készülék rendelkezik az ARC funkcióval is, amellyel a TV hangja a Soundbar készülékkel hallgatható HDMI kábelen keresztül. A funkció csak akkor használható, ha a készüléket ARC kompatibilis TV-hez csatlakoztatta.

Térhangzás bővítése

A Térhangzás bővítése funkció mélységet és térbeliséget ad a hangzásnak. A Térhangzás bővítése funkciót a Sonic Emotion biztosítja.

Vezeték nélküli Subwoofer

A Samsung vezeték nélküli moduljának használata esetén nincs szükség kábelre a készülék és a subwoofer között. Ehelyett a subwoofer egy kompakt vezeték nélküli modulhoz csatlakozik, amely a fő készülékkel kommunikál.

Speciális hang mód

Különböző hangeffektus módok közül választhat - CINEMA / SPORTS / VOICE / MUSIC / STANDARD (Eredeti Hang) - a hallgatni kívánt tartalomtól függően.

Többfunkciós távirányító

A mellékelt távirányítóval egyetlen gombnyomással irányíthatók a műveletek.

USB Host támogatás

Az Soundbar rendszer USB HOST funkciójával külső USB eszközök, pl. MP3 lejátszók és USB flash memóriák stb. csatlakoztathatók a készülékhez, és lejátszhatók róluk zenefájlok.

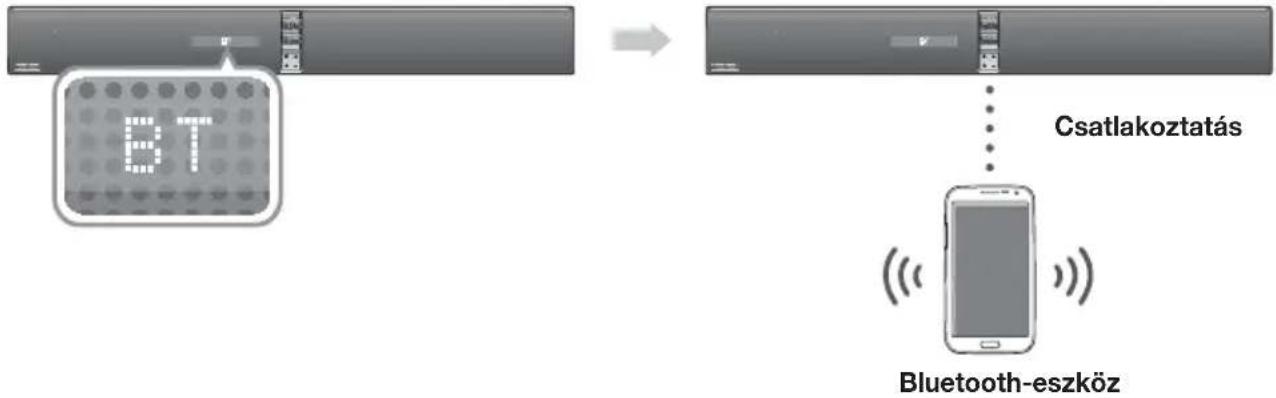

Bluetooth funkció

Csatlakoztathat egy Bluetooth-eszközt a Soundbar-hoz és kiváló sztereó minőségű audiót hallgathat vezeték nélkül!

NFC

Csatlakoztassa az NFC kompatibilis eszközét Bluetooth-on keresztül az Soundbar-hez egyszerű beállítási eljárással, és játssza le a zenéket az eszközről az Soundbar-en keresztül. Csak egyes régiókban kapható modellek támogatják.

Multiroom Link

Ha a Soundbar egy okos eszközhöz csatlakozik a Multiroom Link App alkalmazással, több Samsung Multiroom eszközt csatlakoztathat vezeték nélkül.

SZABADALMAK

A Dolby Laboratories engedélyével gyártva. A Dolby és a kettős D szimbólum a Dolby Laboratories védjegyei.

A DTS szabadalmakkal kapcsolatban lásd: http://patents.dts.com. Gyártva a DTS Licensing Limited licencengedélyével. A DTS, a Szimbólum & a DTS és a Szimbólum együtt, valamint a DTS 2.0 Channel a DTS, Inc. bejegyzett védjegye. © DTS, Inc. Minden jog fenntartva.

HDMI

A HDMI és a HDMI High-Definition Multimedia Interface kifejezések, illetve a HDMI embléma a HDMI Licensing LLC védjegyei vagy bejegyzett védjegyei az USÁban és más országokban.

- A nyílt forráskódú projektekkel kapcsolatos kérdésekkel és kérésekkel érdeklődjön a Samsung e-mail címén ([e-mail]).

BIZTONSÁGI ÓVINTÉZKEDÉSEK

BIZTONSÁGI ELŐÍRÁSOK

AZ ÁRAMÜTÉS VESZÉLYÉNEK ELKERÜLÉSE ÉRDEKÉBEN NE VEGYE LE A KÉSZÜLÉK BURKOLATÁT. A KÉSZÜLÉK BELSEJÉBEN NINCSEN OLYAN ALKATRÉSZ, AMELYET HÁZILAG LEHETNE JAVÍTANI. A KÉSZÜLÉK JAVÍTÁSÁT BÍZZA SZAKEMBERRE.

FIGYELEM

FESZÜLTSÉG ALATT! NE NYISSA KI A BURKOLATOT!

A villám szimbólum olyan "veszélyes feszültség" jelenlétét jelzi a készülék belsejében, amely áramütést okozhat.

A felkiáltójel szimbólum fontos működtetési és karbantartási tudnivalókra hívja fel a figyelmét.

FIGYELMEZTETÉS: A tűz és áramütés veszélyének elkerülése érdekében ne tegye ki a készüléket csapadéknak, nedvességnek.

FIGYELEM: AZ ÁRAMÜTÉS ELKERÜLÉSE ÉRDEKÉBEN A HÁLÓZATI CSATLAKOZÓT TELJESEN TOLJA BE A CSATLAKOZÓALJZATBA.

• Ezt a berendezést mindig váltóáramú aljzathoz csatlakoztassa védővezeték csatlakozással.
• A berendezés hálózatról való leválasztásához, a dugót ki kell húzni a hálózati aljzatból, ezért a hálózati dugónak bármikor használatra készen kell állni.

FIGYELEM

• Ne tegye ki a készüléket csepegő vagy felcsapódó víznek. Ne helyezzen vízzel teli edényeket, például vázát a készülékre.
• Kapcsolja ki teljesen a készüléket, és húzza ki a konnektorból. Ezért a tápkábel dugójának mindig könnyen elérhetőnek kell lennie.

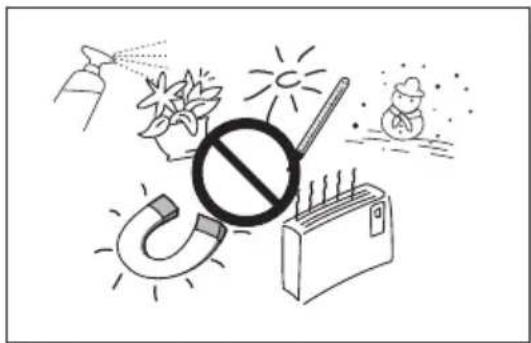

BIZTONSÁGI ÓVINTÉZKEDÉSEK

Ellenőrizze, hogy a háztartásban rendelkezésre álló tápfeszültség megegyezik a készülék hátulján feltüntetettel. Helyezze el a készüléket vízszintesen megfelelő felületre (bútorra), és hagyjon mellette elegendő helyet a szellőzéshez 7-10 cm. Ne takarja le a szellőzőnyílásokat. Ne helyezze a készüléket erősítőre vagy egyéb készülékre, amely melegedhet. A készülék folyamatos használatra készült. A készülék áramtalanításához húzza ki a csatlakozót a konnektorból. Áramtalanítsa a készüléket, ha hosszabb ideig nem használja.

Vihar esetén húzza ki a dugót a konnektorból. A villámok miatt keletkező feszültséglökések tönkretehetik a készüléket.

Tartsa távol a készülékét a nedvességtől (vízzel teli váza) és a túlzott hőtől (pl. radiátor), illetve az erős mágneses vagy elektromos mezőt gerjesztő eszközöktől. Meghibásodás esetén húzza ki a dugót a konnektorból. A termék nem ipari használatra készült. Csak személyes használatra tervezték.

Ha hideg környezetből meleg környezetbe viszi, páralecsapódás keletkezhet. Ha télen szállítja a készüléket, várjon kb. 2 órát, amíg a készülék átveszi a szobahőmérsékletet.

Ne tegye ki a készüléket közvetlen napfénynek vagy hőforrásnak.

Ez túlmelegedéshez és meghibásodáshoz vezethet.

A készülék által használt elemek környezetre káros vegyi anyagokat tartalmaznak.

Ne dobja az elemeket a háztartási szemétbe.

Az elemeket ne dobja tűzbe.

Ne zárja rövidre, szerelje szét vagy melegítse túl az elemeket.

Az akkumulátor nem megfelelően végzett cseréje robbanást okozhat.

Csak azonos vagy egyenértékű típusúra cserélje.

TARTALOMJEGYZÉK

2 JELLEMZŐK

2 Szabadalmak

3 BIZTONSÁGI ÓVINTÉZKEDÉSEK

3 Biztonsági előírások

4 Biztonsági óvintézkedések

6 KEZDETI LÉPÉSEK

6 A használati útmutató elolvasása előtt

6 A mellékelt tartozékok

7 A KÉSZÜLÉK BEMUTATÁSA

7 Első/Alsó Panel

8 Hátsó Panel

9 A TÁVVEZÉRLŐ

9 A távirányító gombjai és funkciói

11 CSATLAKOZÁSOK

11 A rögzítőbilincs felszerelése a falra

12 A rögzítőbilincs leszerelése a falról

12 A konzol felszerelése a Fali felszerelési útmutató nélkül

13 A vezeték nélküli subwoofer csatlakoztatása

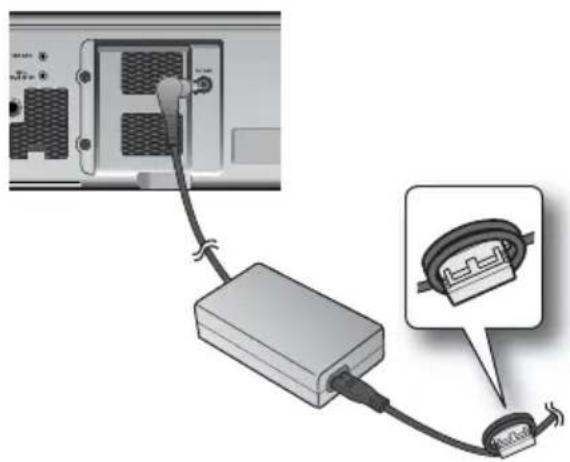

14 A toroidos ferritmag felszerelése a Soundbar tápkábelére

15 Külső eszköz csatlakoztatása HDMI kábellel

16 Külső eszköz csatlakoztatása Optikai (digitális) vagy Audió (analóg) kábellel

16 A kábelkapocs összeszerelése

17 A KÉSZÜLÉK FUNKCIÓI

17 Bemeneti mód

17 ARC (HDMI OUT)

18 Bluetooth

20 NFC

21 TV SoundConnect

22 USB

23 A Network Standby On funkció használata

23 Az AUTO POWER LINK funkció használata

24 A Multiroom Link használata

26 Szoftverfrissítés

27 HIBAELHÁRÍTÁS

28 FÜGGELÉK

28 Műszaki adatok

- Az útmutatóban látható ábrák és illusztrációk csak referenciaként szolgálnak, és eltérhetnek a termék tényleges megjelenésétől.

- Adminisztrációs költséget számíthatunk fel, ha (a) mérnöknek kell ellátogatnia otthonába és a termék nem hibásodott meg (a felhasználói kézikönyv elolvasásának elmulasztása esetén). (b) a készüléket javítóműhelybe hozza, de nem hibásodott meg (a felhasználói kézikönyv elolvasásának elmulasztása esetén).

- A látogatás vagy a javítási munka megkezdése előtt tájékoztatjuk az adminisztrációs díj mértékéről.

KEZDETI LÉPÉSEK

A HASZNÁLATI ÚTMUTATÓ ELOLVASÁSA ELŐTT

Az útmutató elolvasása előtt vegye figyelembe az alábbi figyelmeztetéseket.

▶ Az útmutatóban használt ikonok

Ikon	Kifejezés	Meghatározás
	Figyelem	Olyan helyzet, ahol egy funkció nem működik, vagy a beállítások törlődnek.
	Megjegyzés	Tippek vagy javaslatok a funkciók használatához.

▶ Biztonsági utasítások és hibaelhárítás

1) A termék használata előtt olvassa el a Biztonsági Óvintézkedések című részt. (Lásd: 3. oldal) 2) Ha probléma adódik, lapozzon a Hibakereséshez. (Lásd: 27. oldal)

▶ Szerzői jogok

©2014 Samsung Electronics Co., Ltd.

Minden jog fenntartva; Az útmutató sem részben, sem egészben nem reprodukálható és nem másolható a Samsung Electronics Co., Ltd. előzetes, írásbeli hozzájárulása nélkül.

A MELLÉKELT TARTOZÉKOK

Ellenőrizze az alábbi tartozékok meglétét.

Távirányító / Lítium Elem (3V : CR2032)

(1. tartócsavar: 2EA)

(2. tartócsavar: 2EA)

Tartócsavar

AUX Kábel

Használati Útmutató

Tápkábel

Kábel Kapocs

(Fali rögzítő B: 1EA)

(Fali rögzítő J: 1EA)

Rögzítőbilincs – fali rögzítéshez

DC adapter

NFC matrica

Fali rögzítési útmutató

(tápkábelhez: 1 db)

Toroid ferritmag

- A tartozékok enyhén eltérhetnek a fenti ábrán láthatóktól.

A KÉSZÜLÉK BEMUTATÁSA

ELSŐ/ALSÓ PANEL

• A készülék bekapcsolása után 10-12 másodperc telik el, mire a hang először megszólal.
• Ne vigyen mobiltelefonokat vagy mobileszközöket a vákuumcsöves erősítőhöz közel, és ne helyezzen elektronikus eszközöket a készülék tetejére. Az ilyen eszközök zajt okozhatnak vagy zavarhatják a hangot.
• Vigyázzon, hogy gyerekek ne érinthessék meg a készülék tetejét működés közben. Az ugyanis forró lehet.
• Az USB vagy az AUX port használatához nyissa fel az USB FEDELET.

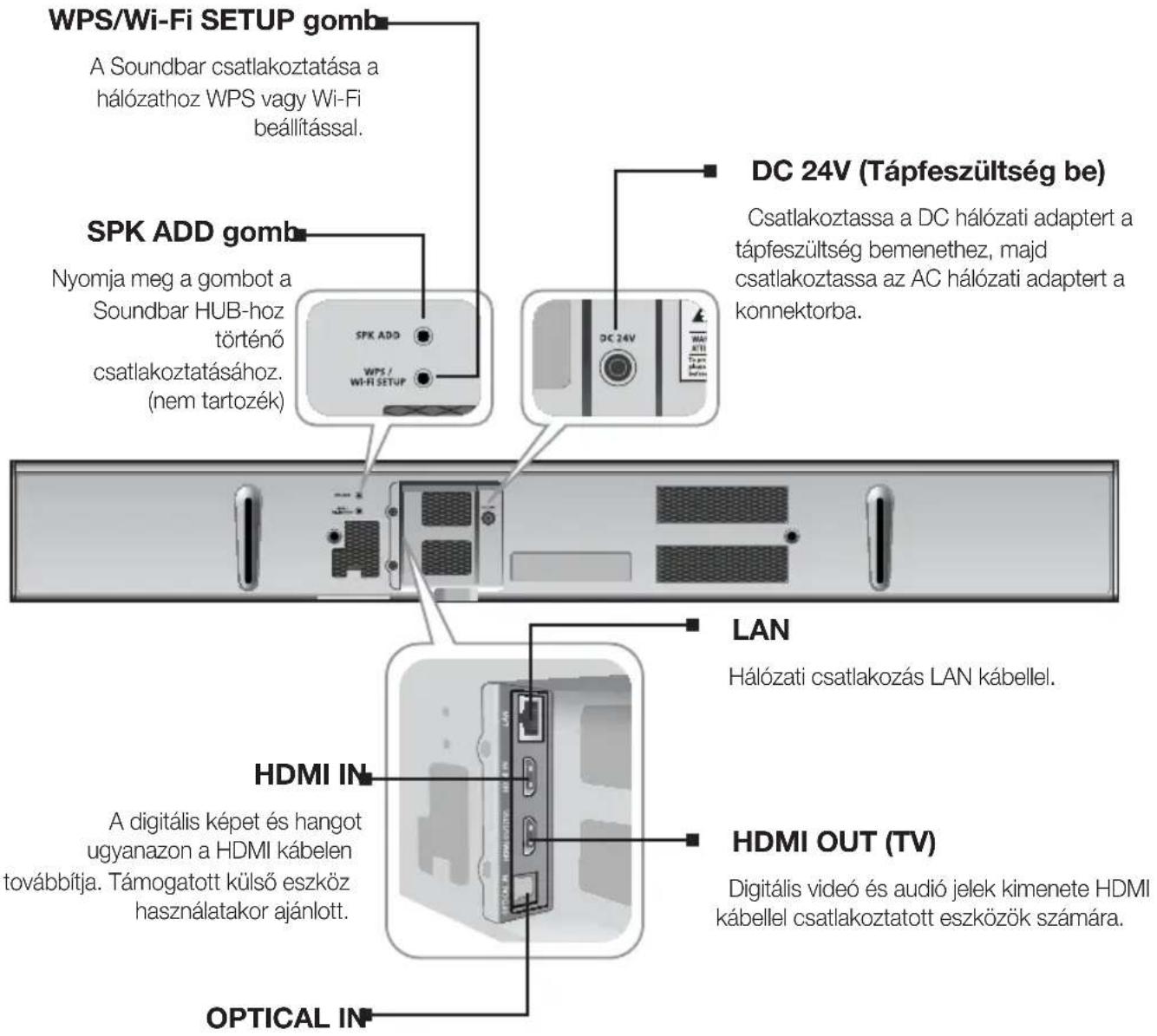

HÁTSÓ PANEL

A külső eszköz digitális (optikai) kimenetének csatlakoztatásához.

• Az AC adapter tápkábelét a dugónál fogva húzza ki a konnektorból. Ne a kábelt húzza.
• Ne csatlakoztassa a készüléket a konnektorba, amíg az összekötő kábeleket nem csatlakoztatta.

A TÁVVEZÉRLŐ

A TÁVIRÁNYÍTÓ GOMBJAI ÉS FUNKCIÓI

SOURCE

Nyomja meg a TV-hez csatlakoztatott jelforrás kiválasztásához.

MUTE

A hangerő 0-ra állítható egy gomb megnyomásával. Újbóli megnyomására a hang a korábbi szintre áll vissza.

REPEAT

A REPEAT funkció USB eszközről történő zenelejátszás közben beállítható.

REPEAT OFF : Ismételt lejátszás megszakítása.

REPEAT FILE : Adott szám lejátszása ismétlődően.

REPEAT ALL : Folyamatosan ismétli az összes számot.

REPEAT RANDOM : Számok lejátszása véletlen sorrendben. (Előfordulhat, hogy egy számot többször is lejátszik.)

Ugrás Előre

Ha több fájl van az éppen lejátszott eszközön, és megnyomja a ▶▶I gombot, a következő fájl kerül kiválasztásra.

AUDIO SYNC

Ha a Soundbar digitális TV-hez csatlakozik, és a kép elcsúszik a hanghoz képest, az AUDIO SYNC gombokkal szinkronba hozható a kép és a hang. Az audió késleltetési ideje a I◀◀,▶▶I gombokkal 0 ms és 300 ms között állítható be. USB módban, TV és BT módban az Audio Sync funkció nem feltétlenül működik.

A Wi-Fi SETUP funkció aktiválásához nyomja le a távirányító AUDIO SYNC gombját legalább 7 másodpercre.

DIMMER/ANYNET+

DIMMER : Nyomja meg a DIMMER/Anynet+ gombot a VÁKUUMCSÖVES ERŐSÍTŐ fényerejének beállításához. A DIMMER funkció nem működik a készülék első bekapcsolása után 30 másodpercig.

Anynet+ : Nyomja le a DIMMER/Anynet+ gombot több mint 5 másodpercre az Anynet+ funkció és az AUTO POWER LINK funkció be-vagy kikapcsolásához. Az Anynet+ funkció lehetővé teszi a Soundbar irányítását egy Anynet+-kompatibilis Samsung TV távirányítójával. A Soundbar készüléknek HDMI kábellel kell csatlakoznia a TV-hez. Lásd a 23 oldalt az AUTO POWER LINK részleteiről.

TREBLE BASS

Nyomja meg a magas és mély hangszín funkció kiválasztásához. Majd a gombokkal állítsa be a magas és mély hangszínt -3 és +3 között.

• A Soundbar a Samsung márkaneve. - Használja a TV távirányítóját a TV-hez.

Nyomja meg a Surr.Sound gombot a távirányítón, hogy mélységet és térbeliséget adjon a hanghoz.

Ha kiválasztja a SURROUND SOUND AUTO lehetőséget: Ha a hangforrás 2 csatornánál több, a SURROUND SOUND ON automatikusan bekapcsol. Ha a hangforrás 2 (sztereó) vagy kevesebb csatornás, akkor automatikusan a SURROUND SOUND OFF lehetőség kerül kiválasztásra.

A WPS funkció aktiválásához nyomja le a távirányító Surr.Sound gombját legalább 5 másodpercre.

▶ Elemek behelyezése a távirányítóba

1. A távirányító fedelét egy megfelelő pénzérmével tudja lecsavarni óramutatóval ellentétesen az ábra szerint.
2. Helyezzen be egy 3 V-os lítiumelemet. A behelyezéskor az elem pozitív (+) pólusa legyen felfelé. Helyezze vissza az akkumulátorfedelet és illessze a '●' jeleket egymás mellé a fenti ábrán látható módon.
3. Egy megfelelő pénzérmével forgassa az elemtartó fedelét óramutatóval egyező irányban kattanásig.

CSATLAKOZÁSOK

A RÖGZÍTÓBILINCS FELSZERELÉSE A FALRA

A készülék falra szereléséhez használja a mellékelt rögzítőbilincset.

▶ Felszereléssel kapcsolatos óvintézkedések

• Csak függőleges falra szerelje. - Kerülje a magas hőmérsékletű vagy páratartalmú helyeket, mert előfordulhat, hogy a fal nem bírja el a készülék súlyát. - Ellenőrizze a fal teherbírását. Ha a fal nem elég erős a készülék elbírásához, erősítse meg, vagy szerelje a készüléket másik falra. - Vásároljon és használjon a falnak megfelelő csavarokat és dübeleket (gipszkarton, könnyüszerkezetes fal stb.). Ha lehetséges, a csavarokat dübelekbe csavarja. - Vásároljon rögzítőcsavarokat azon fal vastagságának és típusának megfelelően, amelyikre a Soundbar-t felszerelni tervezi.

- Átmérő: M5

- Hosszúság: 35 mm-es vagy hosszabb javasolt

- A felszerelés előtt csatlakoztatni kell a külső készülékek kábeleit.

- A telepítés előtt kapcsolja ki és húzza ki a készüléket. Ellenkező esetben áramütést okozhat.

1. Helyezze a telepítési sablont a fal felületére.

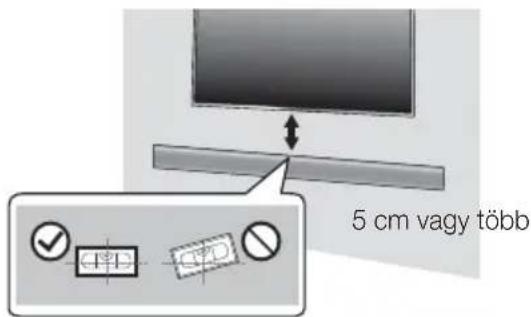

• A telepítési sablonnak vízszintesnek kell lennie. - Szerelje legalább 5 cm-rel a TV alá, ha a TV a falra van szerelve.

1. Jelölje meg a csavarok helyét tollal a falon, majd vegye le a telepítési sablont.
2. Rögzítse a fali konzolokat és a csavarokat a megjelölt helyekre.

• A bal és a jobb oldali konzol eltérő alakú.

1. Rögzítse a két tartócsavart a Soundbar hátuljában lévő furatokhoz, az egyiket a bal, a másikat a jobb oldalon.
2. Előfordulhat, hogy por kerül a Soundbar belsejébe, ha az a falra van szerelve. Ellenőrizze, hogy az USB-fedél zárva legyen.
3. Helyezze a Soundbar hátulján lévő rögzítőcsavarokat a fali konzolok hornyaiba. A biztonságos rögzítés érdekében tolja a rögzítőcsavarokat a hornyok végpontjáig.

A Soundbar használata fali konzollal [A Soundbar falra szerelése]

A RÖGZÍTŐBILINCS LESZERELÉSE A FALRÓL

1. Húzza felfelé a Soundbar készüléket az ábrán látható módon, hogy elválassza azt a fali konzoltól.

A Soundbar használata fali konzollal [A Soundbar leszerelése a falról]

• Ne akasszon semmit a felszerelt készülékre, és ne tegye ki ütések hatásának, és ne ejtse le.
• Rögzítse a készüléket biztonságosan a falra, hogy nehogy lezuhanhasson. Ha a készülék lezuhan, személyi sérülést vagy kárt okozhat.
• Ha a készüléket falra szereli, figyeljen arra, hogy gyermekek ne húzhassák a kábeleket, mert a készülék lezuhanhat.
• Az optimális teljesítmény érdekében falra szerelésnél szerelje a hangszórórendszert legalább 5 cm-rel a TV alá, ha a TV a falra van szerelve.
• A biztonság érdekében, ha a készüléket nem a falra rögzíti, helyezze biztonságos, sík felületre, ahol ne tud leesni.

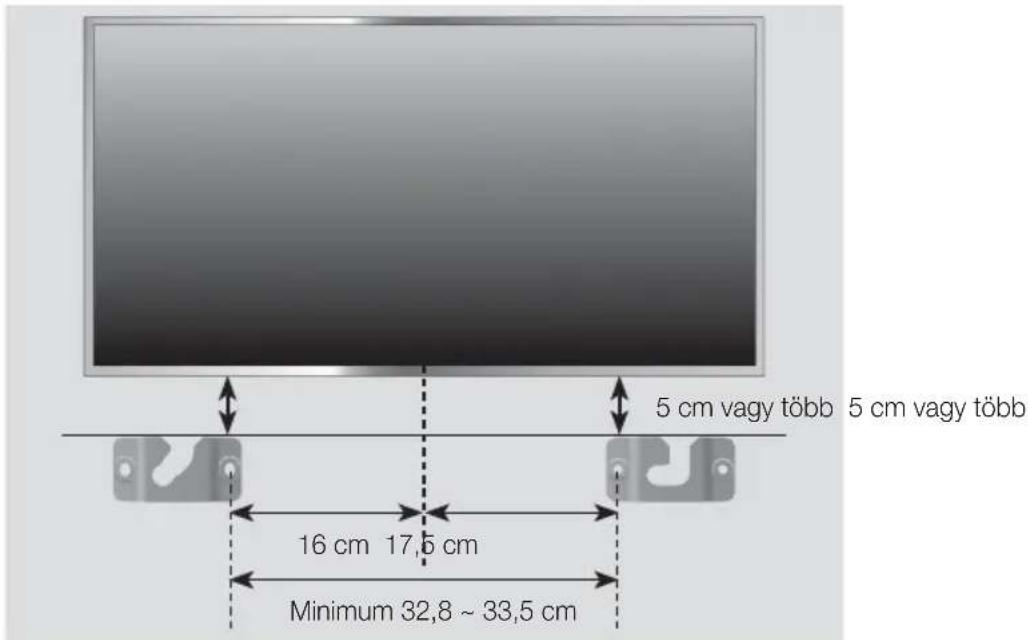

A KONZOL FELSZERELÉSE A FALI FELSZERELÉSI ÚTMUTATÓ NÉLKÜL

1. Helyezze a „Fali rögzítő B”-t a kívánt falfelületre, a padlóhoz illesztve az ábra szerint, és csavarjon be egy csavart a jobb végén lévő furaton keresztül.
2. Helyezze a „Fali rögzítő J”-t a kívánt falfelületre, a padlóhoz illesztve az ábra szerint, és csavarjon be egy csavart a bal végén lévő furaton keresztül.

- Ha a Fali rögzítő B/J-t a TV alá szereli, ellenőrizze a rögzítőfuratok helyeit az 1. és 2. lépésben, hogy megfelelően illeszkedjenek a TV aljának közepéhez képest.

1. Csavarja be a többi csavart a furatokba.

A VEZETÉK NÉLKÜLI SUBWOOFER CSATLAKOZTATÁSA

A Mélyhangsugárzó kapcsolódási azonosítóját gyárilag beállítjuk, ezért bekapcsoláskor automatikusan csatlakoznia kell a készülékhez (vezeték nélkül). Ha a LINK lámpa nem gyullad ki a készülék és a subwoofer bekapcsolásakor, állítsa be az azonosítót az alábbi módon. A műveletet hajtsa végre 30 másodpercen belül azután, hogy a Link jelzőfény a mélyhangsugárzón villogni kezd.

1. Csatlakoztassa a készüléket és a subwoofert a fali konnektorba.
2. Győződjön meg róla, hogy a készülék ki van kapcsolva (KÉSZENLÉTI módban).
3. Nyomja le a subwoofer hátulján az ID SET gombot egy hegyes tárggyal 5 másodpercre.

- A LINK lámpa (kék LED) a mélyhangsugárzón gyorsan villog.

1. A készülék kikapcsolt állapotában (KÉSZENLÉTI módban) nyomja le a távirányító MUTE gombját 5 másodpercre.
2. Az ID SET üzenet megjelenik a Soundbar kijelzőjén.
3. A kapcsolat véglegesítéséhez kapcsolja be a készüléket, amikor a subwoofer kék LED-je villog.
4. A készülék és a mélyhangsugárzó kapcsolódnak (létrejön a kapcsolat).
5. A LINK lámpa (kék LED) a mélyhangsugárzón folyamatosan világít.
6. Ha a LINK jelzőfény nem kéken világít, a kapcsolat sikertelen volt. Kapcsolja ki a készüléket és kezdje újra a 2. lépéstől.
7. A hangeffektus mód kiválasztásával a subwoofer segítségével jobb hangminőség állítható elő. (Lásd: 10. oldal)

• A készülék mozgatása vagy telepítése előtt kapcsolja ki a készüléket, és húzza ki a tápkábelt.
• A készülék kikapcsolásakor a vezeték nélküli subwoofer készenléti módba vált, és a STANDBY lámpa világít a felső kijelzőn. 30 másodperccel később a kék LINK lámpa elkezd villogni.

- Ha a Soundbar közelében olyan eszközt használ, amely ugyanazt a frekvenciát (2,4 GHz) használja, mint a Soundbar, az interferencia miatt a hang zajos lehet.

• A rádiós kapcsolat hatótávolsága kb. 10 m, de ez változhat a környezettől függően. Ha a készülék és a vevőegység között fém vagy vasbeton fal van, a hangsugárzók nem fognak szólni, mert a rádióhullámok nem hatolnak át a fémen.
• Ha nem sikerül a vezeték nélküli kapcsolat létrehozása, a bal oldali oszlopban található 1-6 lépésekkel próbálja meg újra létrehozni a kapcsolatot a készülék és a vezeték nélküli mélyhangsugárzó között.

• A vezeték nélküli subwoofer beépített antennát tartalmaz. Tartsa távol a készüléket víztől és nedvességtől.
• Optimális hangminőséghez biztosítsa, hogy a vezeték nélküli subwoofer körül ne legyenek akadályozó tárgyak.

A TOROIDOS FERRITMAG FELSZERELÉSE A SOUNDBAR TÁPKÁBELÉRE

Csökkentheti az elektromágneses sugárzás által okozott zajt, ha felszereli a ferritmagot a Soundbar tápkábelére.

1. Nyissa ki a zárat és a ferritmagot.
2. Hurkolja át a Soundbar tápkábelét a ferritmagon kétszer. (Kezdje el a magtól 5-10 cm-re).
3. Zárja be a ferritmagot azzal, hogy összenyomja kattanásig.

A HDMI egy szabványos, digitális interfész, amely TV, projektor, DVD lejátszó, Blu-ray lejátszó, beltéri egység és egyéb eszközök csatlakoztatására alkalmas.

Mivel a HDMI a legkiválóbb minőségű digitális jelet továbbítja, kiváló videó és audió élvezhető - ahogyan az eredeti digitális forrás létrehozta.

HDMI IN

Csatlakoztassa a HDMI kábelt (nem tartozék) a készülék hátulján a HDMI IN aljzatba, és a digitális eszköz HDMI OUT aljzatába.

és,

HDMI OUT (TV)

Csatlakoztassa a HDMI kábelt (nem tartozék) a készülék hátulján a HDMI OUT (TV) aljzatba, és a TV HDMI IN aljzatába.

- A HDMI egy olyan interfész, amely a videó és audió adatok digitális átvitelét egy kábelen keresztül oldja meg.

ARC (HDMI OUT)

Az ARC funkcióval a digitális audió megjelenhet a HDMI OUT (ARC) porton.

Csak akkor kapcsolható be, ha a Soundbar ARC-kompatibilis TV-hez csatlakozik.

• Az Anynet+ funkciónak bekapcsolva kell lennie.
• Ez a funkció nem használható, ha a HDMI kábel nem támogatja az ARC szabványt.

KÜLSŐ ESZKÖZ CSATLAKOZTATÁSA OPTIKAI (DIGITÁLIS) VAGY AUDIÓ (ANALÓG) KÁBELLEL

Ez a készülék egy optikai digitális bemenettel és egy audió analóg bemenettel rendelkezik, így kétféleképpen csatlakoztatható TV-hez.

OPTICAL IN

Kösse össze a készülék OPTICAL IN (Audió) aljzatát a TV készülék vagy jelforrás OPTICAL OUT aljzatával. Váltsa az üzemmódot D.IN-re.

• Ne csatlakoztassa a készüléket vagy a TV-t a konnektorba, amíg az összekötésük meg nem történt.
• A készülék mozgatása vagy telepítése előtt kapcsolja ki és húzza ki a tápkábelt.

Vagy,

AUX IN

Kösse össze a készülék AUX IN (Audió) aljzatát a TV készülék vagy jelforrás AUDIO OUT aljzatával. Váltsa az üzemmódot AUX-ra.

A KÁBELKAPOCS ÖSSZESZERELÉSE

Rögzítse a kábelkapcsot a készülékhez az ábra szerint, majd fűzze át a kábeleket a kapcson, hogy rendben tarthassa őket.

A KÉSZÜLÉK FUNKCIÓI

BEMENETI MÓD

Nyomja meg a készülék elülső paneljén a (F.) gombot, vagy a távirányító → (SOURCE) gombját a kívánt mód kiválasztásához.

Bemeneti mód Kijelző
Optikai digitális bemenet	D.IN
AUX bemenet	AUX
HDMI bemenet	HDMI
BLUETOOTH mód	BT
TV SoundConnect	TV
USB mód	USB

A készülék automatikusan kikapcsol a következő helyzetekben:

• D.IN/HDMI/BT/TV/USB/ARC Mód

- Ha nincs audiójel 15 percig.

- AUX Mód

- Ha nem nyom meg gombot 8 órán át, ha az AUX kábel csatlakoztatva van.

- Ha az AUX kábel nincs csatlakoztatva 15 percig.

- Az Auto Power down Off funkció kikapcsolásához nyomja le a ▶Ⅱ gombot 5 másodpercre AUX módban.

ARC (HDMI OUT)

Az ARC (Audio Return Channel) funkció a digitális hangjeleket a HDMI OUT (ARC) portra küldi.

HDMI Kábel

1. Csatlakoztassa az ARC-kompatibilis TV-t a Soundbar-hoz egy HDMI-kábellel.
2. Kapcsolja be a TV-t, majd kapcsolja be a Soundbar Anynet+ funkcióját.
3. Nyomja meg a készülék elülső paneljén a (F.) gombot, vagy a távirányító (SOURCE) gombját a D.IN mód kiválasztásához.

• Ha a HDMI-kábel nem támogatja az ARC funkciót, az ARC nem működik megfelelően.
• Az ARC funkció kikapcsolásához kapcsolja ki az Anynet+ funkciót.

BLUETOOTH

Csatlakoztathat egy Bluetooth-eszközt a Soundbar-hoz, és kiváló sztereó minőségű audiót hallgathat vezeték nélkül!

▶ A Soundbar csatlakoztatása Bluetooth-eszközhöz

Ellenőrizze, hogy a Bluetooth-eszköz támogatja-e a Bluetooth-kompatibilis sztereó fejhallgató funkciót.

1. Nyomja meg a készülék elülső paneljén a ( ) gombot, vagy a távirányító → (SOURCE) gombját a BT mód kiválasztásához.
2. Lépjen be a csatlakoztatni kívánt Bluetooth-eszköz Bluetooth menüjébe. (Erről bővebbet a Bluetooth-eszköz használati útmutatójában olvashat.)
3. Lépjen be a Bluetooth-eszköz sztereó fejhallgató menüjébe.

- Megjelenik az észlelt eszközök listája.

1. A listából válassza ki a "[Samsung] Soundbar" lehetőséget.

- Ha a Soundbar csatlakozott a Bluetooth eszközhöz, megjeleníti az BT READY → [Eszköznevév] → BT üzenetet az elülső kijelzőn.

- Az eszköznév csak angol lehet. Ha a név nem angol, egy aláhúzásjel " _ " jelenik meg.

- Ha a Bluetooth eszközt nem sikerült csatlakoztatni az Soundbar készülékhez, törölje a Bluetooth-eszköz által megtalált előző "[Samsung] Soundbar" eszközt, és kerestesse meg vele az Soundbar készüléket újra.

1. Játssza le a kívánt zenét a csatlakoztatott eszközön.

- A Bluetooth-eszköz által lejátszott zene ezután a Soundbar rendszeren keresztül hallgatható.

- BT módban a Lejátszás/Szünet/Előre/Hátra funkciók nem használhatók. Ezek a funkciók azonban az AVRCP-t támogató Bluetooth eszközökön elérhetők.

- Ha Bluetooth eszköz csatlakoztatásakor be kell írnia a PIN-kódot, írja be a <0000> számot.

- Egyszerre csak egy Bluetooth-eszköz csatlakoztatható.

- A Bluetooth kapcsolat megszakad, ha kikapcsolja a Soundbar készüléket.

- Előfordulhat, hogy a következő körülmények között a Soundbar nem tudja elvégezni megfelelően a Bluetooth keresést és csatlakoztatást:

- Ha erős elektromos mező van az Soundbar körül.

- Ha egyszerre több Bluetooth-eszközt csatlakoztat az Soundbar-hez.

- Ha a Bluetooth-eszköz ki van kapcsolva, nincs a helyén vagy hibásan működik.

- Fontos, hogy olyan eszközök, mint mikrohullámú sütők, vezeték nélküli LAN adapterek, fluoreszcens lámpák vagy gázsütők ugyanazt a frekvencia-tartományt használják, mint a Bluetooth-eszköz, ezért elektromos interferencia lehet az eredmény.

• A Soundbar támogatja az SBC adatokat (44.1kHz, 48kHz).

• Csak A2DP (AV) funkciót támogató Bluetooth-eszközöket csatlakoztasson.

- Olyan Bluetooth-eszköz nem csatlakoztatható a Soundbar készülékhez, amely csak a HF (fejhallgatós) funkciót támogatja.

▶ A Bluetooth-eszköz és az Soundbar csatlakozásának bontása

A Bluetooth-eszköz és az Soundbar csatlakozásának bontása. Erről bővebbet a Bluetooth-eszköz használati útmutatójában olvashat.

• Az Soundbar csatlakoztatása megszűnik.
• Ha az Soundbar készülék és a Bluetooth-eszköz csatlakozását megszünteti, az Soundbar elülső kijelzőjén megjelenik a BT DISCONNECTED felirat.

▶ Az Soundbar és a Bluetooth-eszköz csatlakozásának bontása

Nyomja meg a (SOURCE) gombot a távirányítón vagy a (F.) gombot a készülék elülső paneljén a BT módból egy másik módba váltáshoz, vagy a Soundbar kikapcsolásához.

- A Bluetooth-eszköz egy rövid ideig válaszra vár az Soundbar-től, mielőtt végleg bontaná a kapcsolatot. (A bontáshoz szükséges idő a Bluetooth-eszköztől függően eltérő lehet)

• Bluetooth-kapcsolati módban a Bluetooth-kapcsolat megszűnik, ha a távolság az Soundbar és a Bluetooth-eszköz között 5 m-nél nagyobb lesz.
• Az Soundbar 15 perc után automatikusan kikapcsol a Kész állapotban.

További információk a Bluetooth-ról

A Bluetooth technológia lehetővé teszi, hogy a Bluetooth-kompatibilis eszközök vezeték nélkül csatlakozhassanak egymáshoz.

- A Bluetooth-eszközök zajt vagy hibás működést is okozhatnak a felhasználástól függően, ha:

• Ha valami hozzáér a Bluetooth-eszköz vagy a Soundbar adó/vevő rendszeréhez.
• Elektromos zavarások olyan akadályoktól, mint pl. fal, sarkok vagy irodai elválasztófalak.
• Elektromos interferencia azonos frekvenciákat használó berendezésektől, például orvosi berendezések, mikrohullámú sütő, vagy vezeték nélküli LAN.
• Helyezze el a Bluetooth-eszközt a Soundbar közelében.
• Minél nagyobb a Soundbar és a Bluetooth-eszköz közötti távolság, annál rosszabb lesz a kapcsolat. Ha a távolság nagyobb, mint a Bluetooth hatótávolsága, a kapcsolat megszakad.
• Előfordulhat, hogy a gyengébb vételt biztosító környezetekben a Bluetooth-kapcsolat nem működik megfelelően.
• A Bluetooth-kapcsolat csak akkor működik, ha közel van a készülékhez. A kapcsolat automatikusan megszakad, ha a távolság ennél nagyobb lesz. A hatótávolságon belül a hangminőséget ronthatják a falak vagy ajtók, és egyéb akadályok.
• Ez a vezeték nélküli eszköz elektromos interferenciát okozhat a működése közben.

NFC

A Soundbar csatlakoztatható NFC-kompatibilis okos eszközhöz Bluetooth kapcsolattal egyszerű beállítással. A csatlakoztatás után hallgathatja az okos eszközön tárolt zenéket a Soundbar-en keresztül. Csak egyes régiókban kapható modellek támogatják.

Csatlakozás NFC-vel és okos eszközökkel

1. Válassza le az NFC-címkét a csomagról, és illessze a kívánt helyre.

- Ajánlott az NFC-címkét a készülék 3 m-es körzetében elhelyezni.

• Ne helyezze az NFC-címkét fémfelületre, például a Soundbar-ra.

A fémfelület zavarhatja a kommunikációt, és az NFC-címke nem fog megfelelően működni.

1. Nyomja meg a készülék elülső paneljén a (F.) gombot, vagy a távirányító (SOURCE) gombját a BT mód kiválasztásához.
2. Kapcsolja be az okos eszköz NFC funkcióját.
3. Vigye közel az okos eszköz NFC antennáját az NFC-címkéhez.
4. Amikor megjelenik a csatlakozási ablak az okos eszköz kijelzőjén, válassza a lehetőséget.

- Miután a kapcsolat létrejött, megjelenik a "kész" üzenet.

※ Ha újra szeretne csatlakozni, miután a kezdeti csatlakozás sikeres volt, kezdje a 3. lépéssel.

▶ Az NFC kapcsolat bontása

Közelítse az okos eszközt a Soundbar tetején lévő NFC-címkéhez újra. Az okos eszköz kijelzőjén megjelenik a kapcsolatbontási üzenet.

▶ Egy másik okos eszköz csatlakoztatása a Soundbar készülékhez, amely már csatlakoztatva van egy másik NFC-kompatibilis eszközhöz

Vigye az új okos eszközt közel a Soundbar eszköz NFC-címkéjéhez.

- Az NFC funkció az Android v4.1.2 Jelly Bean vagy újabb operációs rendszeren van megvalósítva. - Az NFC kapcsolathoz az okos eszköznek 4.1.2 Jelly Bean vagy újabb Android operációs rendszerre van szüksége, illetve az NFC-címkére az NFC funkció használatához. Szintén le kell töltenie a "Samsung NFC Connection" alkalmazást a Google Play áruházból, és telepítenie azt az okos eszközre. További információk az okos eszköz felhasználói útmutatójában találhatók.

- Az NFC antenna helye különböző a különböző eszközökön. Ellenőrizze az okos eszköz antennájának helyét az eszköz használati útmutatójában, mielőtt megpróbálja csatlakoztatni a Soundbar készülékhez.

- Ha az okos eszköz burkolata vastag, előfordulhat, hogy az NFC-kapcsolat nem stabil.

- Az N-mark az NFC Forum, Inc. védjegye vagy bejegyzett védjegye az Egyesült Államokban és más országokban.

• Ha problémája van az NFC kapcsolattal - Ha az okos eszköz hozzáér az NFC címkéhez, az csatlakozási hibát okozhat. - Ha az "Empty tag" hiba jelenik meg az eszközön, próbálja meg újra. - Ellenőrizze, hogy a smart eszköz antennája elég közel van-e az NFC logóhoz.

- Ha kikapcsolja a Soundbar készüléket, amikor a Network Standby On funkció BE van kapcsolva, és megpróbál egy olyan Bluetooth eszközt csatlakoztatni, amely korábban már NFC segítségével csatlakoztatva volt, a Soundbar automatikusan bekapcsol. A Network Standby On funkció beállításáról lásd a 23. oldalt.

TV SOUNDCONNECT

A TV hangja hallgatható egy TV SoundConnect funkciót támogató Samsung TV-hez kapcsolt Soundbar készüléken.

▶ A TV csatlakoztatása a Soundbar készülékhez

1. Kapcsolja be a TV-t és a Soundbar-et.
2. Kapcsolja be a TV menüjét.
3. Lépjen a Hangszóróbeállítások lapra a "Hang" lapon.
4. Az "Új eszköz hozzáadása" menüpontot állítsa "Be" értékre.
5. Nyomja meg a készülék elülső paneljén a (F.) gombot, vagy a távirányító → (SOURCE) gombját a TV mód kiválasztásához.
6. A TV-n megjelenik egy üzenet, hogy szeretné-e engedélyezni a TV SoundConnect funkciót. A TV képernyőn megjelenik a "[Samsung] Soundbar" üzenet.
7. Válassza a lehetőséget a TV és a Soundbar csatlakoztatásának befejezéséhez a TV távirányítójával.

• Ha átváltja a Soundbar üzemmódját TV-ről egy másik módra, a TV SoundConnect automatikusan kikapcsol.
• A Soundbar másik TV-hez történő csatlakoztatásához a meglévő csatlakozást bontani kell.
• Bontsa a csatlakozást a meglévő TV-hez, majd nyomja meg a távirányítón a ▶Ⅱ gombot 5 másodpercre a másik TV-hez való csatlakozáshoz.

• A TV SoundConnect (SoundShare) funkciót a 2012 után megjelent Samsung TV-k támogatják. A kezdés előtt ellenőrizze, hogy a TV támogatja-e a TV SoundConnect (SoundShare) funkciót. (További információk a TV használati útmutatójában találhatók.)
• Ha a Samsung TV-je 2014 elötti, ellenőrizze a SoundShare beállítási menüt.
• Ha a távolság a TV és a Soundbar között meghaladja az 5 m, a kapcsolat instabil lehet és a hang szaggathat. Ebben az esetben helyezze át a TV-t vagy a Soundbar készüléket, hogy hatótávolságán belül legyenek, majd hozza létre újra a TV SoundConnect kapcsolatot. • TV SoundConnect hatótávolság

- Ajánlott csatlakoztatási távolság: 50 cm-en belül

- ajánlott üzemi hatótávolság: 5 m-en belül

- A Lejátszás/Szünet, Előre, Hátra gombok nem használhatók TV SoundConnect módban.

USB

Lejátszhatók USB adathordozón található zenefájlok a Soundbar segítségével.

USB port Kijelző

1. Csatlakoztassa az USB eszközt a készülék USB aljzatába.
2. Nyomja meg a készülék elülső paneljén a (F.) gombot, vagy a távirányító → (SOURCE) gombját az USB mód kiválasztásához.
3. Megjelenik az USB felirat a képernyőn.
4. A Soundbar csatlakoztatása az USB-eszközhöz sikerült.
5. Automatikusan kikapcsol (Auto Power Off), ha nincs USB eszköz csatlakoztatva több, mint 15 percig.

▶ USB eszköz csatlakoztatása előtt

Ne felejtse a következőket:

• Ha az USB eszközön lévő mappa neve meghaladja a 10 karaktert, nem jelenik meg a Soundbar kijelzőjén.
• Előfordulhat, hogy a készülék nem minden USB adathordozóval kompatibilis.
• A FAT16 és FAT32 fájlrendszereket támogatja.
• Az NTFS fájlrendszer nem támogatott.
• Csatlakoztassa az USB eszközt közvetlenül a készülék USB aljzatába. Ellenkező esetben kompatibilitási probléma léphet fel.
• Ne csatlakoztasson több adathordozót a készülékhez kártyaolvasóval. Nem fog megfelelően működni.
• A digitális fényképezőgépek PTP protokollját nem támogatja.
• Fájlok átvitele közben ne húzza ki az USB eszközt.
• A készülékkel nem játszhatók le a kereskedelmi webhelyekről a DRM-védelemmel ellátott zenefájlok (MP3, WMA). • Külső HDD-ket nem támogat.
• Mobiltelefonok nem támogatottak.
• Kompatibilitási lista

Formatum	Kodek
*.mp3	MPEG 1 Layer2
	MPEG 1 Layer3
	MPEG 2 Layer3
	MPEG 2,5 Layer3
*.wma	Wave_Format_MSAudio1
	Wave_Format_MSAudio2
*.aac	AAC
	AAC-LC
	HE-AAC
*.wav	-
*.ogg	OGG 1.1.0
*.flac	FLAC 1.1.0, FLAC 1.2.1

※ Támogatja a 16KHz feletti mintavételi frekvenciát

A NETWORK STANDBY ON FUNKCIÓ HASZNÁLATA

A Network Standby On funkció akkor lesz elérhető, ha létrejön a vezeték nélküli kapcsolat az okos eszköz és a Soundbar között. Ez a funkció automatikusan bekapcsolja a Soundbar készüléket, ha egy okos eszköz Bluetooth vagy Wi-Fi segítségével csatlakozni próbál a Soundbar készülékhez. Ha a Soundbar Bluetooth kapcsolat segítségével kapcsolt be, a bemeneti mód automatikusan a BT lesz. A Soundbar bekapcsolása Wi-Fi segítségével csak az alkalmazás használatával lehetséges. További információk az internetes használati útmutatóban találhatók.

1. Csatlakoztassa az okos eszközt a Soundbar készülékhez.
2. Kapcsolja be a Network Standby On funkciót a ▶ gomb több mint 5 másodpercig történő nyomva tartásával a Soundbar távirányítóján. Kikapcsolhatja a funkciót, ha újra több mint 5 másodpercig lenyomva tartja az eszköz ▶ gombot.

• Csak akkor elérhető, ha a Soundbar megjelenik az okos eszközhöz csatlakoztatott eszközök listáján. (Az okos eszköznek és a Soundbar készüléknek korábban legalább egyszer már csatlakoznia kellett egymáshoz.)
• A Soundbar csak akkor jelenik meg az okos eszköz megtalált eszközök listájában, ha a Soundbar kijelzőjén a [BT READY] vagy [WiFi READY] üzenet látható.
• A TV SoundConnect módban a Soundbar nem csatlakoztatható más okos eszközhöz.
• Ha a Network Standby On funkció nem működik
• A Network Standby On ki van kapcsolva.
• A Soundbar Wi-Fi kapcsolata megszakad, ha kihúzza a tápkábelt, vagy megszakad az áramellátás. Kapcsolja be a Soundbar készüléket és csatlakoztassa újra.

A AUTO POWER LINK FUNKCIÓ HASZNÁLATA

Ha a Soundbar-t optikai kábellel csatlakoztatta a külső eszközhöz, az AUTO POWER LINK funkció használható. Ha a készüléket a TV-hez optikai kábellel csatlakoztatja, állítsa az Auto Power funkciót BE értékre, hogy a Soundbar automatikusan bekapcsoljon a TV bekapcsolásakor.

1. Csatlakoztassa a Soundbar-t egy külső eszközhöz egy optikai kábellel.
2. Nyomja le a DIMMER/Anynet+ gombot 5 másodpercre a funkció be- és kikapcsolásához.

AUTO POWER LINK Kjelző
ON	ANYNET+ OFF / POWER LINK ON
OFF	ANYNET+ ON / POWER LINK OFF

A MULTIROOM LINK HASZNÁLATA

Ha a Soundbar egy okos eszközhöz csatlakozik a Multiroom Link App alkalmazással, több Samsung Multiroom eszközt csatlakoztathat vezeték nélkül.

▶ Mielőtt hozzákezdene

Kommunikációs alapok

1. Követelmények: Vezeték nélküli útválasztó, okos eszköz
2. A vezeték nélküli útválasztót csatlakoztatni kell az internethez.
3. Az okos eszközt az útválasztóhoz egy Wi-Fi kapcsolattal kell csatlakoztatni.

▶ A Samsung Multiroom App telepítése

A Soundbar használatához le kell töltenie és telepítenie kell a Samsung Multiroom App alkalmazást a Google Play vagy az App Store áruházból. A Samsung Multiroom alkalmazás telepítése után lejátszhat zenéket az okos eszközről, csatlakoztatott eszközökről és más tartalomszolgáltatóktól, illetve internetes rádióallomásokról.

Android vagy iOS

Töltse le a Samsung Multiroom alkalmazást a Google Play áruházból az okos eszközön.

* Keresés a piactéren: Samsung Multiroom

A Samsung Multiroom App elérése

A Samsung Multiroom alkalmazás eléréséhez nyomja meg a Multiroom alkalmazás ikonját az okos eszközön.

▶ Csatlakozás a Soundbar-ral

Csatlakoztassa a Soundbar-t egy vezetékes/vezeték nélküli útválasztóhoz. Vezetékes vagy vezeték nélküli kapcsolat (Wi-Fi SETUP vagy WPS protokollal, az útmutató a Samsung Multiroom APP-on megtekinthető) létrehozható az útválasztóval.

A Soundbar készülék csatlakoztatása a hálózathoz LAN-kábel segítségével

Vezeték nélküli Útválasztó

1. Csatlakoztassa az okos eszközt a Wi-Fi hálózathoz.
2. Az okos eszközön válassza ki a Samsung Multiroom alkalmazást. Elindul a telepítés.
3. Az alkalmazásban válassza az „I don’t have a Hub” lehetőséget, majd nyomja meg a Next gombot. A következő képernyőn válassza ki a Soundbar lehetőséget, mint az eszköz típusát, majd nyomja meg a Next gombot.
4. Válassza ki a Wired lehetőséget, mint a hálózat típusát, majd nyomja meg a Next gombot.
5. Csatlakoztassa a LAN-kábel egyik végét a Soundbar LAN portjához. Csatlakoztassa a másik végét a vezeték nélküli útválasztóhoz. (A Soundbar nem használható vezeték nélküli útválasztó nélkül.)
6. Csatlakoztassa a Soundbar készüléket a konnektorba.

• További információért a Soundbar csatlakoztatásáról vezetékes/vezeték nélküli útválasztóhoz lásd az interneten található használati útmutatót.
• A készülék Multiroom Link-kel történő használatáról lásd a webes felhasználói útmutatót vagy az alkalmazáshoz mellékelt útmutatót.

- Webes útmutató : www.Samsung.com → Támogatás → Terméknév-keresés → HW-H750 vagy HW-H751 PDF fájl letöltése.

SZOFTVERFRISSÍTÉS

▶ Szoftverfrissítés USB segítségével

Előfordulhat, hogy a Samsung szoftverfrissítéseket biztosít a Soundbar rendszer eszközszoftveréhez a jövőben.

Ha rendelkezésre áll frissítés, frissítheti az eszközszoftvert, ha a frissítést tartalmazó USB eszközt csatlakoztatja a Soundbar USB portjához.

Fontos, hogy ha több frissítőfájl áll rendelkezésre, egyenként kell az USB eszközre másolni őket, és egyenként kell az eszközszoftver frissíteni velük.

A frissítések letöltéséről további információkat a Samsung.com oldalon vagy a Samsung ügyfélszolgálaton talál.

1. Csatlakoztassa az eszközszoftver frissítését tartalmazó USB eszközt a Soundbar USB portjához, amikor a Soundbar ki van kapcsolva.
2. Kapcsolja be a Soundbar készüléket. Az UPDATE felirat jelenik meg a kijelzőn és a frissítés 3 percen belül elkezdődik.

- A frissítés befejezése után a Soundbar automatikusan ki-, majd bekapcsol.

Ha az UPDATE nem jelenik meg

1. Kapcsolja ki a Soundbar készüléket, csatlakoztassa a frissítést tartalmazó USB adattároló eszközt a Soundbar USB portjához.
2. Húzza ki a tápkábelt, csatlakoztassa újra, majd kapcsolja be a készüléket.

- Előfordulhat, hogy az eszközszoftver frissítése nem működik, ha az USB eszközön a Soundbar által támogatott audiofájlok találhatók.

- A frissítés közben ne szakítsa meg az áramellátást és ne húzza ki az USB eszközt. Az eszközszoftver frissítése után a készülék automatikusan kikapcsol.

- A visszaállítás után minden beállítás visszaáll a gyári alapértékre. Ajánlott a beállítások feljegyzése, hogy a frissítés után újra elvégezhetők legyenek.

Vegye figyelembe, hogy az eszközszoftver frissítése visszaállítja a mélyhangsugárzó csatlakoztatást is. Ha a visszaállítás után a mélyhangsugárzó nem csatlakozik automatikusan, lásd a 13. oldalt.

Ha a szoftverfrissítés nem sikerült, javasolt az USB-adathordozót újraformázni FAT16 struktúrában, és újra megpróbálni.

- Ne formázza az USB meghajtót NTFS formátumura. A Soundbar nem támogatja az NTFS fájlrendszert.

- A gyártmánytól függően előfordulhat, hogy egyes USB-adathordozókat nem ismer fel.

▶ Automatikus frissítés

Még ha a Soundbar kikapcsolt állapotban is van, a Soundbar automatikusan ellenőrizni fogja a legújabb szoftverveziót, és folytatja a frissítést, ha csatlakoztatva van az internethez.

- A Soundbar alapértelmezés szerint úgy van beállítva, hogy futtassa a frissítést.

- Az automatikus frissítési funkció használatához a Soundbar készüléknek internetkapcsolatra van szüksége.

- A Soundbar Wi-Fi kapcsolata megszakad, ha kihúzza a tápkábelt, vagy megszakad az áramellátás. Kapcsolja be a Soundbar készüléket és csatlakoztassa újra.

HIBAELHÁRÍTÁS

A szervizhez fordulás előtt ellenőrizze a következőket.

A készülék nem kapcsolódik be.
• Be van dugva a konnektorba?	→ Dugja be a konnektorba.

Egy funkció nem működik a gomb megnyomásakor.
• Nincs jelen statikus elektromosság?	→ Húzza ki a dugót, majd csatlakoztassa újra.

Nincs hang.
Nincs bekapcsolva a némítás?A hangerő nincs minimumon?	→ A Némítás gombbal kapcsolja ki a funkciót.→ Növelje a hangerőt.

A távirányító nem működik.
Lemerültek az elemek?Nem túl nagy a távolság a távirányító és a készülék között?	→ Cserélje ki az elemeket.→ Menjen közelebb az egységhez.

A TV SoundConnect (TV csatlakoztatás) sikertelen.
Támogatja a TV-je a TV SoundConnect funkciót?A TV szoftvere a legújabb verzió?Nincs hiba a csatlakozás során?Állítsa vissza a TV MÓDOT és csatlakoztassa újra.	→ A TV SoundConnect funkciót a 2012 után forgalomba hozott Samsung TV-k támogatják.Ellenőrizze, hogy a TV támogatja-e a TV SoundConnect funkciót.→ Frissítse a TV-t a legújabb eszközszoftverrel.→ Forduljon a Samsung ügyfélszolgálathoz.→ Nyomj▶H gombot 5 másodpercre a TV SoundConnect kapcsolat visszaállításához.

A piros LED a mélyhangsugárzón villog és a mélyhangsugárzó nem ad ki hangot.
Előfordulhat, hogy a mélyhangsugárzó nem csatlakozik a készülék fő egységéhez.	→ Próbálja meg újra csatlakoztatni a mélyhangsugárzót.(lásd a 13 oldalt)

A subwoofer észrevehetően mozog és rezeg
• Próbálja meg beállítani a mélyhangsugárzó rezgését.	→ Az érték beállításához (SW-6 és SW+6 között) nyomja meg a WOOFER gombot a távirányítón.

FÜGGELÉK

MŰSZAKI ADATOK

A 2/1984. (III. 10.) BkM-lpM sz. együttes rendelet alapján, mint forgalmazó tanúsítjuk, hogy a HW-H750, HW-H751 típusú készülék megfelel az alábbi műszaki jellemzőknek

Modell neve	HW-H750, HW-H751
ÁLTALÁNOS	USB 5 V / 0,5 A
	Tömeg	Készülék 3,3 kg
		Subwoofer (PS-WH750, PS-WH751)	9,8 kg
	Méretek(SzéxMaxMé)	Készülék 943 x 123 x 57 mm
		Subwoofer (PS-WH750, PS-WH751)	305,5 x 388,5 x 305,5 mm
	Működési hőmérséklet +5 °C - +35 °C
	Páratartalom 10 % - 75 %
ERŐSÍTŐ	Névleges teljesítmény	Fő első 40W/CH, 6 OHM, THD = 1%, 1kHz
		Fő alsó 40W/CH, 6 OHM, THD = 1%, 1kHz
		Subwoofer (PS-WH750, PS-WH751)	160W, 3 OHM, THD = 10%, 100Hz
	Jel/zaj viszony (analóg bemenet)		65 dB
	Szétválasztás (1kHz) 65 dB

* A Jel/zaj viszonyt, a szétválasztást és az érzékenységet az AES (Audio Engineering Society) útmutatásai alapján mértük. * Névleges specifikáció - A Samsung Electronics Co., Ltd fenntartja a jogot a műszaki adatok külön figyelmeztetés nélküli megváltoztatására. - A súly- és méretadatok körülbelüli értékek. - A tápfeszültségről és a teljesítményfelvételről a készüléken elhelyezett címkén olvashat.

※ Figyelem : A készülék automatikusan újraindul, ha be/kikapcsolja a Wi-Fi/Ethernet funkciót.

Készenléti teljesítményfelvétel (W)(A hálózati portok mind „BE” állapotban)		6.4W
Wi-Fi/Ethernet	Port inaktiválás módja	Nyomja meg a WPS gombot a terméken 30 másodpercre a Wi-Fi/Ethernet be/kikapcsolásához.
Bluetooth	Port inaktiválás módja	Nyomja meg a SPK ADD gombot a terméken 30 másodpercre a Bluetooth be/kikapcsolásához.

※ Nyílt forráskódú licenc Megjegyzés

A termékben használt nyílt forráskódú szoftverekkel kapcsolatos további információkért látogasson el a honlapra: http://opensource.samsung.com

※ Spotify® Licenc

• A Spotify szoftver az itt található külső licencek hatálya alá esik: www.spotify.com/connect/third-party licencek.
• A Spotify Connectról további információkért látogasson el a www.spotify.com/connect oldalra

CE!

A Samsung Electronics ezennel kijelenti, hogy ez a készülék megfelel az 1999/5/EK irányelv lényeges követelményeinek és más vonatkozó előírásainak.

A hivatalos Megfelelőségi Nyilatkozat megtalálható a http://www.samsung.com címen, a Támogatás > Terméktámogatás keresése pont alatt, ha beírja a modell nevét.

Ez a készülék minden EU-országban üzemeltethető.

A készülék csak beltérben üzemeltethető.

Kapcsolatfelvétel: SAMSUNG WORLD WIDE

Bármilyen észrevétele, vagy kérdése van Samsung termékekkel kapcsolatban, forduljon a SAMSUNG ügyfélszolgálathoz.

CountryContactCentre Website
AUSTRIA	0800 - SAMSUNG (0800 - 7267864)	www.samsung.com/at/support
BELGIUM	02-201-24-18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
BOSNIA	051 331 999	www.samsung.com/support
BULGARIA	07001 33 11 , sharing cost	www.samsung.com/bg/support
CROATIA	062 726 786	www.samsung.com/hr/support
CZECH	800 - SAMSUNG (800-726786)	www.samsung.com/cz/support
DENMARK	70 70 19 70	www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
FRANCE	01 48 63 00 00	www.samsung.com/fr/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*(*0,20 €/Anruf aus dem dt.Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)	www.samsung.com/de/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	http://www.samsung.com/hu/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
LUXEMBURG	261 03 710	www.samsung.com/support

CountryContactCentre 📞 WebSite
MONTENEGRO	020 405 888	www.samsung.com/support
SLOVENIA	080 697 267090 726 786	www.samsung.com/si/support
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com/nl/support
NORWAY	815 56480	www.samsung.com/no/support
POLAND	0 801-172-678* lub [phone] **( całkowity koszt połączenia jak za1 impuls według taryfy operatora** (koszt połączenia według taryfyoperatora)	www.samsung.com/pl/support
PORTUGAL	808 20 7267	www.samsung.com/pt/support
ROMANIA	08008 SAMSUNG (08008 7267864) TOLL FREE No.	www.samsung.com/ro/support
SERBIA	011 321 6899	www.samsung.com/rs/support
SLOVAKIA	0800 - SAMSUNG(0800-726 786)	www.samsung.com/sk/support
SPAIN	0034902172678	www.samsung.com/es/support
SWEDEN	0771 726 7864 (SAMSUNG)	www.samsung.com/se/support
SWITZERLAND	0848 726 78 64 (0848-SAMSUNG)	www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support (French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com/uk/support
EIRE	0818 717100	www.samsung.com/ie/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support

[A termékhez tartozó akkumulátorok megfelelő ártalmatlanítása]

(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)

Az akkumulátoron, a kézikönyvön vagy a csomagoláson szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad egyéb háztartási hulladékkal együtt kidobni. Ahol szerepel a jelzés, a Hg, Cd vagy Pb kémiai elemjelölések arra utalnak, hogy az akkumulátor az EK 2006/66.

számú irányelvben rögzített referenciaszintet meghaladó mennyiségű higanyt, kadmiumot vagy ólmot tartalmaz. Az akkumulátorok nem megfelelő kezelése esetén ezek az anyagok veszélyt jelenthetnek az egészségre vagy a környezetre.

A természeti erőforrások megóvása és az anyagok újrafelhasználásának ösztönzése érdekében kérjük, különítse el az akkumulátorokat a többi hulladéktól és vigye vissza a helyi, ingyenes akkumulátorleadó helyre.

A termék hulladékba helyezésének módszere (WEEE – Elektromos & elektronikus berendezések hulladékai)

(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)

Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama végén a terméket és elektronikus tartozékait (pl. töltőegység, fejhallgató, USB kábel) nem szabad a háztartási hulladékkal együtt kidobni. A szabálytalan hulladékba helyezés által okozott környezet- és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a többi hulladéktól, és felelősségteljesen gondoskodjon az újrahasznosításukról az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében.

A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi szempontból biztonságos újrahasznosítás céljából.

Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. Ezt a terméket és tartozékait nem szabad az egyéb közületi hulladékkal együtt kezelni.

Használati útmutató

Vezeték nélküli audio - hangprojektor

(Tápkábelhez: 1 db)

Toroid ferritmag
