HW-H751 - Soundbar SAMSUNG - Kostenlose Bedienungsanleitung

Marke	Samsung
Modell	HW-H751
Typ	Soundbar
Abmessungen (B x H x T)	1160 x 80 x 135 mm (Soundbar), 200 x 400 x 300 mm (Subwoofer)
Gewicht	5,2 kg (Soundbar), 7,6 kg (Subwoofer)
Stromversorgung	100-240V, 50/60Hz
Energieverbrauch	35 W (Soundbar), 30 W (Subwoofer)
Hauptfunktionen	Bluetooth, HDMI ARC, optischer Eingang, USB, Modus Surround Sound
Gesamtleistung	320 W RMS
Anzahl Kanäle	2.1
Frequenzgang	40 Hz – 20 kHz
Drahtlose Konnektivität	Ja (Bluetooth)
Fernbedienung	Infrarot-Fernbedienung enthalten
Wandmontage	Möglich (Haltebügel mitgeliefert)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit aussetzen. Vor der Reinigung ausschalten.
Ersatzteile und Reparierbarkeit	Reparierbarkeitsindex: 6,5/10. Verfügbare Teile: Fernbedienungsbatterie, Kabel.

Häufig gestellte Fragen - HW-H751 SAMSUNG

Wie verbinde ich die Soundbar mit meinem Fernseher?

Verwenden Sie ein HDMI-ARC- oder optisches Kabel. Schließen Sie ein Ende an die Soundbar und das andere an den Fernseher an. Wählen Sie dann die entsprechende Quelle aus.

Kann ich die Soundbar ohne Subwoofer verwenden?

Ja, aber der Subwoofer verbessert die Bässe. Sie können den Subwoofer über die Einstellungen deaktivieren.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie die Batterien. Wenn das Problem weiterhin besteht, setzen Sie die Fernbedienung zurück, indem Sie die Batterien für 30 Sekunden entfernen.

Wie setze ich die Soundbar zurück?

Halten Sie die Tasten 'Lautstärke +' und 'Quelle' gleichzeitig 5 Sekunden lang gedrückt. Das Gerät wird neu gestartet.

Der Ton ist verzerrt, was kann ich tun?

Überprüfen Sie die Verbindungen. Reduzieren Sie die Lautstärke. Stellen Sie sicher, dass die Audioquelle nicht übersteuert ist. Stellen Sie den Equalizer auf 'Standard'.

Kann ich Musik über Bluetooth streamen?

Ja, aktivieren Sie Bluetooth auf Ihrem Gerät und wählen Sie 'Samsung HW-H751' in der Liste der Geräte aus.

Wie reinige ich die Soundbar?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel.

Die Soundbar schaltet sich nicht ein, was überprüfen?

Stellen Sie sicher, dass das Netzkabel richtig eingesteckt ist. Überprüfen Sie die Steckdose. Wenn nichts funktioniert, wenden Sie sich an den Kundendienst.

Kann ich die Soundbar mit meinem Smartphone steuern?

Ja, laden Sie die Samsung Audio Remote App herunter (je nach Modell). Verbinden Sie sich über Bluetooth, um Lautstärke, Quellen und Einstellungen zu steuern.

Wie montiere ich die Soundbar an der Wand?

Verwenden Sie die mitgelieferte Wandhalterung. Befestigen Sie sie fest an der Wand und hängen Sie dann die Soundbar ein. Stellen Sie sicher, dass die Wand das Gewicht tragen kann.

BEDIENUNGSANLEITUNG HW-H751 SAMSUNG

Erleben Sie die Möglichkeiten

Vielen Dank, dass Sie sich für ein Produkt von Samsung entschieden haben.

Registrieren Sie Ihr Produkt unter

www.samsung.com/register

MERKMALE

TV SoundConnect

Mit TV SoundConnect können Sie den Ton Ihres Fernsehgeräts auf Ihrer Soundbar über eine Bluetooth-Verbindung hören und den Klang steuern.

HDMI

HDMI überträgt gleichzeitig Video- und Audiosignale und sorgt so für eine besonders gute Bildqualität.

Dieses Gerät verfügt ebenfalls über die ARC-Funktion, mit der Sie den Ton Ihres Fernsehgeräts über ein HDMI-Kabel über die Soundbar hören können. Diese Funktion ist nur dann verfügbar, wenn Sie das Gerät an ein für ARC geeignetes Fernsehgerät anschließen.

Die Surround-Sound-Expansion-Funktion fügt Ihrem Klangerlebnis Tiefe und Räumlichkeit hinzu.

Surround Sound Expansion wird von Sonic Emotion entwickelt.

Kabelloser Subwoofer

Das kabellose Modul von Samsung benötigt zwischen Hauptgerät und Subwoofer keine Kabel mehr.

Stattdessen ist der Subwoofer an ein kompaktes kabelloses Modul angeschlossen, das mit dem Hauptgerät kommuniziert.

Spezial Klangmodus

Sie können je nach Art der Quelle, die Sie wiedergeben möchten, unter den 5 verschiedenen Tonarten CINEMA / SPORTS / VOICE / MUSIC / STANDARD (Original Ton) wählen.

Multifunktionsfernbedienung

Sie können die mitgelieferte Fernbedienung verwenden, um verschiedene Funktionen mit nur einem Knopfdruck zu bedienen.

Unterstützung der USB-Host-Funktion

Mit der USB-Host-Funktion können Sie externe USB-Speichergeräte wie MP3-Player oder USB-Flash-Speicher anschließen und darauf enthaltene Dateien wiedergeben.

Bluetooth Funktion

Sie können ein Bluetooth-Gerät an den Soundbar anschließen und Musik in hoher Stereo-Klangqualität genießen - ganz ohne störende Kabel!

NFC

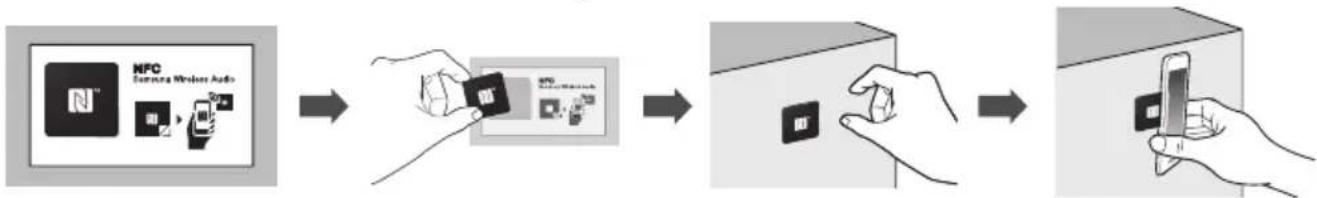

Schließen Sie Ihr NFC kompatibles Gerät über Bluetooth mithilfe der folgenden Schritte an den Soundbar an und geben Sie die auf dem Gerät gespeicherte Musik über den Soundbar wieder. Diese Funktion wird nur in einigen Gebieten unterstützt.

Multiroom Link

Nachdem die Soundbar mithilfe der Multiroom Link Anwendung mit einem Smart Device verbunden ist, können mehrere Samsung Multiroom Geräte kabellos miteinander verbunden werden.

LIZENZ

DOLBY. DIGITAL

Hergestellt unter Lizenz von Dolby Laboratories. Dolby sowie das Doppel-D-Symbol sind Warenzeichen der Dolby® Laboratories.

dts 2.0 Channel

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind in den USA und anderen Ländern Warenzeichen oder eingetragene Warenzeichen der HDMI Licensing LLC.

- Wenn Sie Fragen bezüglich des Themas Open Source haben, wenden Sie sich bitte per E-Mail unter der Adresse an Samsung. ([e-mail]).

SICHERHEITSINFORMATIONEN

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS-UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN.

ACHTUNG

Gefahr elektrischer Schläge! Gerät nicht öffnen!

Im Gerät befinden sich Hochspannung führende Teile, die elektrische Schläge verursachen können.

Die Dokumentation zu diesem Gerät enthält wichtige Hinweise zu Betrieb und Wartung.

WARNUNG : Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden.

ACHTUNG : UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS AN DEM BREITEN STECKPLATZ AUS, UND STECKEN SIE DEN STECKER VOLL EIN.

• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.
• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.

ACHTUNG

• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen, auf das Gerät stellen.
• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.

HINWEISE

Stellen Sie sicher, dass die Stromversorgung in Ihrem Haus den auf der Rückseite Ihres Produkts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7-10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts, wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.

Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.

Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder elektrische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich.

Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kalten Temperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern.

Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

Die in diesem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien.

Entsorgen Sie die Batterien nicht im Hausmüll.

Entsorgen Sie Batterien niemals in einem Feuer.

Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht.

Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr.

Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.

INHALT

2 MERKMALE

2 Lizenz

3 SICHERHEITSINFORMATIONEN

3 Hinweise zur Sicherheit

4 Hinweise

6 ERSTE SCHRITTE

6 Wichtige Informationen zum Gebrauch der Bedienungsanleitung

6 Lieferumfang

7 BESCHREIBUNGEN

7 Vorder-/Unterseite des Geräts

8 Rückseite des Geräts

9 FERNBEDIENUNG

9 Tasten und Funktionen der Fernbedienung

11 ANSCHLÜSSE

11 Montage der Wandhalterung

12 Entfernen der Wandhalterung

12 Montage der Halterung ohne Zuhilfenahme der Montageanleitung der Wandhalterung

13 Anschluss des kabellosen Subwoofers

14 Befestigen des Ferrit-Ringkerns am Netzkabel der Soundbar

15 Anschließen eines externen Geräts mithilfe eines HDMI-Kabels

16 Anschließen eines externen Geräts mithilfe eines optischen (digital) Kabels oder eines Audio- (analog) Kabels

16 Anbringen des Kabelclips

17 FUNKTIONEN

17 Eingangsmodus

17 ARC (HDMI OUT)

18 Bluetooth

20 NFC

21 TV SoundConnect

22 USB

23 Verwenden der Network Standby On funktion

23 Verwenden der AUTO POWER LINK funktion

24 Verwenden von Multiroom Link

26 Software aktualisierung

27 FEHLERSUCHE

28 ANHANG

28 Technische daten

- Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden.

- Es kann eine Gebühr erhoben werden, wenn:

(a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben). (b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

- Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.

ERSTE SCHRITTE

WICHTIGE INFORMATIONEN ZUM GEBRAUCH DER BEDIENUNGSANLEITUNG

Achten Sie beim Lesen der Bedienungsanleitung auf die folgenden Hinweise.

▶ Symbole in dieser Bedienungsanleitung

Symbol	Begriff	Definition
	Achtung	Zeigt eine Situation an, in der eine Funktion nicht funktioniert oder Einstellungen abgebrochen werden können.
	Hinweis	Hierbei handelt es sich um Tipps oder Anweisungen zu den jeweiligen Funktionen.

▶ Sicherheitsanweisungen und Fehlersuche

1) Machen Sie sich mit den Sicherheitsanweisungen vertraut, bevor Sie dieses Produkt nutzen. (Siehe Seite 3) 2) Falls ein Problem auftritt, schlagen Sie im Kapitel zur Fehlerbehebung nach. (Siehe Seite 27)

▶ Copyright

©2014 Samsung Electronics Co., Ltd.

Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung von Samsung Electronics Co., Ltd. ist das vollständige oder teilweise Reproduzieren oder Kopieren dieser Bedienungsanleitung nicht gestattet.

LIEFERUMFANG

Überprüfen Sie, ob das im Folgenden aufgeführte Zubehör mitgeliefert wurde.

Fernbedienung / Lithium Batterie (3V : CR2032)

(Befestigungsschraube 1: 2EA)

(Befestigungsschraube 2: 2EA)

Befestigungsschraube

Aux Kabel

Benutzerhandbuch

Netzkabel

Kabelklip

(Wandhalterung L: 1 Stück)

(Wandhalterung R: 1 Stück)

Halterung zur Wandbefestigung

Gleichstrom-Adapter

NFC-Etikett

Montageschablone für die Wandhalterung

(Für das Netzkabel: 1 Stück)

Ringkernferrit

- Das mitgelieferte USB-Kabel dient für den Anschluss eines externen USB-Geräts.

BESCHREIBUNGEN

VORDER-/UNTERSEITE DES GERÄTS

• Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 10 bis 12 Sekunden, bevor eine Tonausgabe erfolgt.
• Halten Sie sich nicht mit Mobiltelefonen oder Mobilgeräten in der Nähe des Röhrenverstärkers auf oder legen Sie keine anderen elektronischen Geräte auf dem Produkt ab. Die Signale von diesen Geräten können zu Störungen oder Verzerrungen des Klangs führen.
• Achten Sie darauf, dass Kinder die Oberfläche des Geräts nicht berühren, wenn die Anlage in Betrieb ist. Das Gerät ist heiß.
• Öffnen Sie die USB-ABDECKUNG, um Zugang zum USB- oder AUX-Anschluss zu erhalten.

RÜCKSEITE DES GERÄTS

Zum Anschließen des digitalen (optischen) Ausgangs eines externen Geräts.

• Beim Herausziehen des Netzteilkabels aus der Steckdose das Kabel am Stecker anfassen. Ziehen Sie nicht am Kabel.
• Schließen Sie dieses Gerät oder andere Komponenten erst dann an die Steckdose an, wenn alle Verbindungen zwischen den Komponenten hergestellt wurden.

FERNBEDIENUNG

TASTEN UND FUNKTIONEN DER FERNBEDIENUNG

SOURCE

Zum Auswählen einer am Soundbar angeschlossenen Klangquelle.

MUTE

Sie können die Lautstärke mit nur einem Knopfdruck auf 0 herunterregeln. Um den Ton wieder in der vorherigen Lautstärke zu hören, drücken Sie diese Taste erneut.

REPEAT

Sie können die REPEAT Funktion während der Musikwiedergabe von einem USB-Gerät einstellen.

REPEAT OFF : Bricht die wiederholte Wiedergabe ab.

REPEAT FILE : Wiederholte Wiedergabe eines Titels.

REPEAT ALL : Alle Titel werden ständig wiederholt.

REPEAT RANDOM: Gibt die Titel in zufälliger Reihenfolge wieder.

(Ein Titel, der bereits wiedergegeben wurde, kann erneut abgespielt werden.)

Springen Vorwärts

Wenn sich mehrere Dateien auf dem Gerät befinden, von dem die Wiedergabe erfolgt, und Sie die Taste ▶▶ drücken, wird die nächste Datei ausgewählt.

AUDIO SYNC

Wenn die Soundbar an ein digitales Fernsehgerät angeschlossen ist und das Bild nicht mit dem Ton synchron wiedergegeben wird, müssen Sie die AUDIO SYNC-Tasten drücken, um den Ton mit dem Bild zu synchronisieren. Stellen Sie mithilfe der Tasten I◄◄ und ►► die Tonverzögerung zwischen 0 ms und 300 ms ein. Im USB-Modus, TV-Modus und BT-Modus steht die Audio Sync-Funktion nicht zur Verfügung.

Sie können ebenfalls die Wi-Fi SETUP aktivieren, indem Sie die AUDIO SYNC-Taste auf der Fernbedienung 7 Sekunden lang gedrückt halten.

DIMMER/Anynet+

DIMMER: Drücken Sie die DIMMER/Anynet+-Taste, um die Helligkeit des RÖHRENVERSTÄRKERS einzustellen. Wenn Sie das Gerät zum allerersten Mal einschalten, funktioniert der DIMMER erst nach 30 Sekunden.

Anynet+: Halten Sie die DIMMER/Anynet+-Taste für mehr als 5 Sekunden gedrückt, um die Anynet+-Funktion und die AUTO POWER LINK-Funktion ein- oder auszuschalten. Mit der Anynet+-Funktion können Sie die Soundbar mit der Fernbedienung eines Anynet+-kompatiblen Samsung-Fernsehgeräts bedienen. Die Soundbar muss über ein HDMI-Kabel mit dem Fernsehgerät verbunden sein. Weitere Informationen über AUTO POWER LINK finden Sie auf Seite 23.

TREBLE BASS

Drücken Sie diese Taste, um Höhen oder Bass auszuwählen. Drücken Sie anschließend die Tasten ◀◀ und ▶▶, um den Höhen- oder Basspegel zwischen -3 und +3 einzustellen.

• Soundbar ist ein von Samsung geschützter Name.
• Bedienen Sie das Fernsehgerät mithilfe der Fernbedienung des Fernsehgeräts.

▶ Batterien in die Fernbedienung einsetzen

1. Verwenden Sie eine passende Münze, um die Batterieabdeckung wie in der Abbildung oben dargestellt im entgegengesetzten Uhrzeigersinn zu drehen und zu entfernen.

1. Legen Sie eine 3V Lithium-Batterie ein. Beim Einlegen der Batterie muss der Pluspol (+) nach oben zeigen. Setzen Sie den Verschluss wieder ein und richten Sie die '●' Markierungen wie in der obigen Abbildung dargestellt aufeinander aus.

1. Verwenden Sie eine passende Münze, um die Batterieabdeckung der Fernbedienung soweit wie möglich im Uhrzeigersinn zu drehen, um den Verschluss zu schließen.

ANSCHLÜSSE

MONTAGE DER WANDHALTERUNG

Sie können die Wandhalterung verwenden, um diese Einheit an der Wand zu befestigen.

▶ Montagehinweise

• Nur an einer senkrechten Wand montieren.
• Achten Sie darauf, dass das Gerät nicht in einer feuchten oder heißen Umgebung angebracht wird und die Wand das Gewicht der Anlage aushält.
• Überprüfen Sie die Stabilität der Wand. Wenn die Wand nicht stabil genug ist, um dieses Gerät zu halten, verstärken Sie die Wand oder installieren Sie das Gerät an einer anderen Wand, die das Gewicht des Geräts tragen kann.
• Verwenden Sie die für Ihre Wand geeigneten Befestigungsschrauben oder Dübel (Gipskartonplatte, Stahlplatte, Holz, usw.). Wenn möglich die Schrauben in den Wandträgern befestigen.
• Besorgen Sie sich für die Wand, an der Sie die Soundbar befestigen wollen, geeignete Befestigungsschrauben.

- Durchmesser : M5

- Länge : L 35 mm oder länger wird empfohlen

• Schließen Sie die externen Geräte an dieses Gerät an, bevor Sie es an der Wand installieren.
• Achten Sie darauf, dass das Gerät ausgeschaltet ist, und trennen Sie das Gerät vor der Montage vom Netzstecker. Ansonsten besteht das Risiko elektrischer Schläge.
• Legen Sie die Installationsschablone an die Wand.

• Die Montageschablone muss waagerecht ausgerichtet sein. - Montieren Sie das Gerät mindestens 5 cm unter dem Fernsehgerät, wenn das Fernsehgerät an der Wand befestigt ist.

1. Markieren Sie die Stellen, an denen die Schrauben befestigt werden sollen mit einem Stift, und entfernen Sie anschließend die Montageschablone.
2. Legen Sie die Wandhalterungen an und schrauben Sie sie an den markierten Stellen fest.

- Linke und rechte Halterung haben jeweils eine unterschiedliche Form.

1. Schrauben Sie die zwei Halteschrauben in die Schraubenöffnungen auf der Rückseite des Soundbar-Gehäuses jeweils auf der linken und rechten Seite ein.
2. Es kann Staub ins Innere der Soundbar gelangt sein, wenn sie an der Wand montiert wurde. Stellen Sie sicher, dass die USB ABDECKUNG geschlossen ist.
3. Führen Sie die Schrauben auf der Rückseite der Soundbar in die Schlitze der Wandhalterungen ein. Um das Gerät sicher zu befestigen, müssen die Halteschrauben ganz nach unten bis zum Ende des Schlitzes gedrückt werden.

Die Soundbar mit der Wandhalterung verwenden [Die Soundbar an der Wandhalterung befestigen]

ENTFERNEN DER WANDHALTERUNG

1. Ziehen Sie die Soundbar wie in der Abbildung dargestellt nach oben, um sie aus der Wandhalterung herauszunehmen.

[Die Soundbar aus der Wandhalterung entfernen]

• Halten Sie sich nicht an dem angebrachten Gerät fest und vermeiden Sie Stöße und das das Gerät herunterfällt.
• Befestigen Sie die Einheit sicher an der Wand, so dass sie nicht herunterfallen kann. Andernfalls kann es zu Verletzungen oder Schäden am Gerät führen.
• Stellen Sie nach der Wandmontage der Einheit sicher, dass Kinder die Verbindungskabel nicht herausziehen können, da das Gerät sonst möglicherweise herunterfallen kann.
• Um bei Wandmontage die optimale Leistung zu erzielen, muss das Lautsprechersystem wenigstens 5 cm unter dem Fernsehgerät installiert werden, wenn das Fernsehgerät an der Wand befestigt ist.
• Wenn Sie das Gerät nicht an der Wand befestigen, stellen Sie es zu Ihrer Sicherheit auf einem ebenen Untergrund auf, von dem es nicht herunterfallen kann.

MONTAGE DER HALTERUNG OHNE ZUHILFENAHME DER MONTAGEANLEITUNG DER WANDHALTERUNG

1. Platzieren Sie die "Wandhalterung L" parallel zum Fußboden auf der gewünschten Wandfläche und befestigen Sie eine Schraube in der Öffnung auf der rechten Seite.
2. Platzieren Sie die "Wandhalterung R" parallel zum Fußboden auf der gewünschten Wandfläche und befestigen Sie eine Schraube in der Öffnung auf der linken Seite.

- Wenn die Wandhalterungen L/R neben dem Fernsehgerät montiert werden sollen, prüfen, ob die Öffnungen aus Schritt 1 und 2 genau auf die Mitte der Unterseite des Fernsehgeräts ausgerichtet sind.

1. Befestigen Sie Schrauben in den restlichen Öffnungen.

ANSCHLUSS DES KABELLOSEN SUBWOOFERS

Die ID zur Verbindung des Subwoofers wurde im Werk voreingestellt, weshalb zwischen Haupteinheit und Subwoofer nach dem Einschalten der beiden Geräte automatisch eine (drahtlose) Verbindung hergestellt wird. Wenn die LINK Anzeige bei eingeschaltetem Hauptgerät und Subwoofer nicht aufleuchtet, befolgen Sie zur Festlegung der ID die nachstehende Vorgehensweise. Schließen Sie den Vorgang innerhalb von 30 Sekunden ab, nachdem die Link Anzeige auf dem Subwoofer begonnen hat zu blinken.

1. Stecken Sie die Netzkabel des Hauptgeräts und des Subwoofers in die Steckdose.
2. Stellen Sie sicher, dass das Hauptgerät ausgeschaltet ist (STANDBY-Modus).
3. Halten Sie dann die Taste ID SET auf der Rückseite des Subwoofers mit einem kleinen spitzen Gegenstand 5 Sekunden lang gedrückt.

• Die LINK Anzeige (blaue LED) auf dem Subwoofer blinkt schnell.

1. Halten Sie bei ausgeschaltetem Hauptgerät (STANDBY-Modus) auf der Fernbedienung die MUTE (Taste 5 Sekunden lang gedrückt.
2. Die Meldung ID SET wird auf der Anzeige der Soundbar angezeigt.
3. Schalten Sie die Stromversorgung des Hauptgeräts ein, während die Blaue LED des Subwoofers blinkt, um den Anschluss abzuschließen.

- Das Hauptgerät und der Subwoofer sollten nun miteinander verbunden sein.

• Die LINK Anzeige (blaue LED) auf dem Subwoofer sollte stetig blau leuchten.

- Wenn die LINK Anzeige nicht stetig blau aufleuchtet, ist der Verbindungsaufbau fehlgeschlagen. Schalten Sie das Hauptgerät aus und beginnen Sie noch einmal von Schritt 2.

- Durch Auswahl eines Klangeffekts können Sie über den kabellosen Subwoofer eine bessere Klangqualität genießen. (Siehe Seite 10)

- Bevor Sie das Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen.

- Wenn das Hauptgerät ausgeschaltet ist, wechselt der kabellose Subwoofer in den Standby-Modus und die STANDBY-LED auf der Oberseite des Geräts leuchtet auf, nachdem die LINK-Anzeige 30 Sekunden geblinkt hat.

- Wenn Sie in der Nähe der Soundbar ein Gerät verwenden, das die gleiche Frequenz wie die Soundbar nutzt (2,4 GHz), kann es durch Interferenzen zu Tonunterbrechungen kommen.

- Die maximal mögliche Funkreichweite beträgt etwa 10 m, ist aber von der Einsatzumgebung abhängig. Befindet sich zwischen Hauptgerät und drahtlosem Empfänger eine Wand aus Stahlbeton oder Metall, so funktioniert das Gerät evtl. gar nicht, da die Funkwellen Metall nicht durchdringen können.

- Wenn keine drahtlose Verbindung zum Hauptgerät hergestellt werden kann, folgen Sie den Schritten 1-6 in der Spalte auf der linken Seite und versuchen Sie erneut, eine Verbindung zwischen Hauptgerät und Subwoofer herzustellen.

- Der kabellose Subwoofer verfügt über eine eingebaute Empfangsantenne. Schützen Sie das Gerät vor Wasser und Feuchtigkeit.

- Um eine optimale Wiedergabeleistung zu erzielen, achten Sie darauf, dass rund um den Subwoofer keine Gegenstände stehen, die die Funkverbindung beeinträchtigen könnten.

BEFESTIGEN DES FERRIT-RINGKERNS AM NETZKABEL DER SOUNDBAR

Sie können durch elektromagnetische Felder verursachte Störungen verringern, indem Sie einen Ferrit-Ringkern am Netzkabel Ihrer Soundbar befestigen.

1. Öffnen Sie den Verschluss und anschließend den Ferritkern.
2. Wickeln Sie das Netzkabel der Soundbar zwei Mal um den Ferrit-Ringkern. (Wicklungsstart bei 5-10 cm entfernt vom Schalter).
3. Schließen Sie den Ferritkern, indem Sie ihn zusammendrücken, bis er einrastet.

Bei HDMI handelt es sich um eine standardisierte digitale Schnittstelle für den Anschluss von Geräten wie Fernsehern, Projektoren, DVD-Spielern, Blu-ray-Spielern, Set-Top-Boxen und anderen.

Da HDMI Digitalsignale höchster Qualität überträgt, können Sie Video und Audio in erstklassiger Qualität genießen, so wie ursprünglich auf der digitalen Quelle erstellt.

HDMI IN

Verbinden Sie ein HDMI-Kabel (nicht enthalten) über die HDMI-IN-Buchse an der Rückseite der Soundbar mit der HDMI-OUT-Ausgangsbuchse Ihres Geräts.

und,

HDMI OUT (TV)

Schließen Sie ein HDMI-Kabel (nicht enthalten) an den HDMI-OUT (TV)-Ausgang auf der Rückseite des Geräts und an den HDMI-IN-Eingang an Ihrem Fernsehgerät an.

- HDMI ist eine Schnittstelle für die digitale Übertragung von Video- und Audiodaten über einen einzigen Anschluss.

ARC (HDMI OUT)

Die ARC-Funktion ermöglicht die digitale Audiowiedergabe über den HDMI-OUT (ARC)-Anschluss.

Sie kann nur aktiviert werden, wenn die Soundbar an ein Fernsehgerät angeschlossen ist, das die ARC-Funktion unterstützt.

• Anynet+ eingeschaltet sein.

- Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt.

ANSCHLIESSEN EINES EXTERNEN GERÄTS MITHILFE EINES OPTISCHEN (DIGITAL) KABELS ODER EINES AUDIO (ANALOG) KABELS

Das Gerät verfügt über einen optischen Digitaleingang und einen analogen Audioeingang, womit Ihnen zwei Wege zur Verfügung stehen, das Gerät an ein Fernsehgerät anzuschließen.

OPTISCHER EINGANG

Verbinden Sie den OPTISCHEN EINGANG (Audio) am Hauptgerät mit dem OPTISCHEN AUSGANG des Fernsehgeräts oder Quellgeräts. Wechseln Sie zur D.IN-Funktion.

• Stecken Sie das Netzkabel dieses Produkts oder Ihres Fernsehgeräts erst dann in die Steckdose, wenn alle Verbindungen zwischen den Komponenten hergestellt wurden.
• Bevor Sie dieses Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen.

oder

AUX-EINGANG

Verbinden Sie den AUX-EINGANG (Audio) am Hauptgerät mit dem AUDIO-AUSGANG des Fernsehgeräts oder Quellgeräts.

Wechseln Sie zur AUX-Funktion.

ANBRINGEN DES KABELCLIPS

Bringen Sie den Kabelclip wie dargestellt an und führen Sie die Kabel durch den Clip, damit sie sich nicht verheddern.

FUNKTIONEN

EINGANGSMODUS

Drücken Sie die Taste (F.) auf dem vorderen Bedienfeld des Hauptgeräts oder die Taste → (SOURCE) auf der Fernbedienung, um den gewünschten Modus auszuwählen.

Eingangsmodus Anzeige
Optischer Digital Eingang	D.IN
AUX-Eingang	AUX
HDMI-Eingang	HDMI
BLUETOOTH Modus	BT
TV SoundConnect	TV
USB-Modus	USB

Das Gerät schaltet sich unter den folgenden Bedingungen automatisch ab:

• D.IN/HDMI/BT/TV/USB/ARC Modus

- Wenn seit 15 Minuten kein Audiosignal empfangen wurde.

- AUX Modus

- Wenn bei angeschlossenem AUX-Kabel für 8 Stunden keine Taste betätigt wird.

- Wenn seit 15 Minuten kein AUX-Kabel angeschlossen ist.

- Um Auto Power down Off zu deaktivieren, die ▶II Taste im AUX Modus für mehr als 5 Sekunden drücken.

ARC (HDMI OUT)

ARC (Audio Return Channel) überträgt das digitale Audiosignal an den HDMI OUT (ARC) Anschluss.

1. Schließen Sie das ARC unterstützende Fernsehgerät mithilfe eines HDMI-Kabels an die Soundbar an.
2. Schalten Sie das Fernsehgerät ein und aktivieren Sie Anynet+ in der Soundbar.
3. Drücken Sie die (…) Taste auf dem vorderen Bedienfeld des Hauptgeräts oder die (SOURCE) Taste auf der Fernbedienung, um den D.IN-Modus auszuwählen.

• Wenn das HDMI-Kabel die ARC-Funktion nicht unterstützt, kann ARC nicht fehlerfrei ausgeführt werden.
• Schalten Sie Anynet+ aus, um die ARC-Funktion auszuschalten.

BLUETOOTH

Sie können ein Bluetooth-Gerät an den Soundbar anschließen und Musik in hoher Stereo-Klangqualität genießen - ganz ohne störende Kabel!

▶ Anschließen von Soundbar an ein Bluetooth-Gerät

Vergewissern Sie sich, dass das Bluetooth-Gerät die Stereo-Headsets Funktion unterstützt.

1. Drücken Sie die (☐) Taste auf dem vorderen Bedienfeld des Hauptgeräts oder die (SOURCE) Taste auf der Fernbedienung, um den BT-Modus auszuwählen.
2. Wählen Sie auf dem Bluetooth-Gerät, mit dem Sie eine Verbindung herstellen möchten, das Bluetooth-Menü aus. (Weitere Informationen dazu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts.)
3. Wählen Sie auf dem Bluetooth-Gerät das Stereo-Headset-Menü aus.

• Wird eine Liste der erkannten Geräte angezeigt.

1. Wählen Sie "[Samsung] Soundbar" aus der Liste.

- Wenn der Soundbar an das Bluetooth-Gerät angeschlossen ist, wird BT READY → [Bluetooth Gerätename] → BT auf dem Frontdisplay angezeigt.

- Der Gerätename kann nur auf Englisch angezeigt werden. Ein Unterstrich " _ " wird angezeigt, wenn der Name nicht auf Englisch ist.

- Wenn der Verbindungsaufbau zwischen dem Bluetooth-Gerät und Soundbar fehlgeschlagen ist, entfernen Sie das vom Bluetooth-Gerät gefundene "[Samsung] Soundbar" und führen Sie die Suche erneut durch.

1. Starten Sie auf dem verbundenen Gerät die Musikwiedergabe.
2. Sie können nun die vom Bluetooth-Gerät wiedergegebenen Musiktitel über das Soundbar System hören.
3. Im BT-Modus sind die Funktionen Wiedergabe/Pause/Weiter/Zurück nicht verfügbar. Diese Funktionen stehen jedoch auf Bluetooth-Geräten zur Verfügung, die AVRCP unterstützen.

• Wenn Sie bei der Verbindung eines Bluetooth-Geräts nach der PIN-Nummer gefragt werden, geben Sie <0000> ein.
• Es kann nur eine Verbindung zu einem Bluetooth-Gerät hergestellt werden.
• Die Bluetooth-Verbindung wird unterbrochen, wenn der Soundbar ausgeschaltet wird.
• Der Soundbar führt unter den folgenden Umständen eventuell die Suche nach Bluetooth-Geräten oder den Verbindungsaufbau nicht fehlerfrei durch:

- Wenn sich Soundbar in einem starken elektrischen Feld befindet.

- Wenn mit mehreren Bluetooth-Geräten gleichzeitig eine Verbindung zum Soundbar hergestellt wurde.

- Wenn das Bluetooth-Gerät ausgeschaltet oder nicht angeschlossen ist oder nicht richtig funktioniert.

- Beachten Sie, dass Geräte, wie Mikrowellenherde, WLAN-Geräte, Leuchtstoffröhren und Gasöfen denselben Frequenzbereich wie Bluetooth-Geräte verwenden, wodurch es zu Interferenzen kommen kann.

• Der Soundbar unterstützt SBC data (44.1kHz, 48kHz).

- Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterstützt.

- Es kann keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur die HF (Hands Free) Funktion unterstützen.

▶ Abtrennen des Bluetooth-Geräts vom Soundbar

Sie können die Verbindung zwischen dem Bluetooth-Gerät und der Soundbar trennen. Die Anleitung hierzu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Die Verbindung zum Soundbar wird getrennt. - Wenn der Soundbar vom Bluetooth-Gerät getrennt ist, wird auf der Soundbar-Anzeige BT DISCONNECTED angezeigt.

▶ Abtrennen des Soundbar vom Bluetooth-Gerät

Drücken Sie die → (SOURCE) Taste auf der Fernbedienung oder die (F.) Taste auf dem vorderen Bedienfeld des Geräts, um von BT auf einen anderen Modus umzuschalten oder die Soundbar auszuschalten.

- Das angeschlossene Bluetooth-Gerät wartet eine gewisse Zeit auf die Antwort des Soundbar, bevor es die Verbindung unterbricht. (Je nach Bluetooth-Gerät kann der Zeitraum bis zur Trennung der Verbindung variieren)

• Bei einer Bluetooth-Verbindung geht die Bluetooth-Verbindung verloren, wenn der Abstand zwischen dem Soundbar und dem Bluetooth-Gerät 5 m überschreitet.
• Wenn sich der Soundbar für mehr als 15 Minuten im Bereitschaftszustand befindet, schaltet er sich automatisch aus.

Mehr über Bluetooth

Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung miteinander zu verbinden.

- Ein Bluetooth-Gerät kann Störungen erzeugen oder falsch funktionieren, wenn:

• Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil berührt wird.
• Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindert wird.
• Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte, Mikrowellenherde oder Funknetzwerke.
• Wenn Sie den Soundbar über das Bluetooth-Gerät betreiben möchten, stellen Sie sicher, dass der Abstand kurz gehalten wird.
• Mit zunehmender Entfernung zwischen Soundbar und Bluetooth-Gerät nimmt die Qualität der Bluetooth-Verbindung ab. Wenn die Distanz den Bluetooth-Betriebsbereich übersteigt, geht die Verbindung verloren.
• In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise eingeschränkt.
• Die Bluetooth-Verbindung funktioniert nur mit Geräten in unmittelbarer Nähe. Die Verbindung wird automatisch unterbrochen, wenn dieser Radius überschritten wird. Selbst innerhalb dieses Radius kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden.
• Dieses Funkgerät kann Interferenzen während des Betriebs verursachen.

NFC

Sie können Ihren Soundbar an ein NFC-fähiges Smart Device über eine einfach einzurichtende Bluetooth-Verbindung anschließen. Nachdem die Verbindung hergestellt wurde, können Sie auf Ihrem Smart Device gespeicherte Musik über den Soundbar wiedergeben. Diese Funktion wird nur in einigen Gebieten unterstützt.

▶ Herstellen einer Verbindung mit NFC und Smart Devices

1. Lösen Sie das NFC-Etikett von der Verpackung und befestigen Sie es an der gewünschten Stelle.
2. Es wird empfohlen, das NFC-Etikett in einem Radius von 3 m vom Gerät anzubringen.
3. Befestigen Sie das NFC-Etikett nicht an einer metallischen Oberfläche, auch wenn sich diese an der Soundbar befindet. Gegenstände aus Metall stören die Datenübertragung, was zu einer Fehlfunktion des NFC-Etiketts führen kann.
4. Drücken Sie die (F.) Taste auf dem vorderen Bedienfeld des Hauptgeräts oder die → (SOURCE) Taste auf der Fernbedienung, um den BT-Modus auszuwählen.
5. Aktivieren Sie die NFC-Funktion an Ihrem Smart-Gerät.
6. Halten Sie die NFC-Antenne Ihres Smart-Geräts an das NFC-Etikett.
7. Wenn die Verbindungsmeldung auf Ihrem Smart-Gerät angezeigt wird, wählen Sie sie aus.

- Nachdem die Verbindung hergestellt wurde, erscheint die Meldung, dass die Verbindung abgeschlossen ist.

※ Um die Verbindung nach dem ersten erfolgreichen Verbindungsaufbau erneut herzustellen, beginnen Sie mit Schritt 3.

▶ Trennen von NFC-Geräten

Halten Sie Ihr Smart-Gerät erneut an das NFC-Etikett an der Oberseite der Soundbar. Die Meldung über die Trennung der Verbindung wird auf dem Display Ihres Smart-Geräts angezeigt.

▶ Verbinden eines anderen Smart-Geräts mit der Soundbar, das bereits mit einem anderen NFC-fähigen Gerät verbunden ist

Positionieren Sie das neue Smart-Gerät in der Nähe des NFC-Etiketts der Soundbar.

• Die NFC-Funktion ist in Android v4.1.2 Jelly Bean oder später integriert.

- Um eine NFC-Verbindung herstellen zu können, muss Ihr Smart-Gerät unter dem Betriebssystem Android 4.1.2 Jelly Bean oder neuer laufen und über einen NFC-Tag verfügen. Sie müssen ebenfalls die "Samsung NFC Connection"-Anwendung vom Google Play Store herunterladen und auf dem Smart-Gerät installieren. Weitere Einzelheiten entnehmen Sie bitte der Bedienungsanleitung des Smart-Geräts.

• Die Position der NFC-Antenne ist von Gerät zu Gerät unterschiedlich. Schauen Sie in der Bedienungsanleitung des Smart-Geräts nach, wo sich die Antenne befindet, bevor Sie versuchen, eine Verbindung zur Soundbar herzustellen.
• Wenn sich Ihr Smart-Gerät in einem dicken Gehäuse oder einer Hülle befindet, kann die NFC-Verbindung instabil sein.
• Das N-Zeichen ist in den Vereinigten Staaten und anderen Ländern ein Warenzeichen oder eingetragenes Warenzeichen der NFC Forum, Inc.
• Probleme mit der NFC-Verbindung
• Wenn Sie mit Ihrem Smart Device das NFC-Etikett berühren, kann in solch einem Fall der Aufbau einer NFC-Verbindung fehlschlagen.
• Wenn die Meldung "Leerer Tag" auf Ihrem Smart Device angezeigt wird, versuchen Sie es bitte erneut.
• Prüfen Sie, ob sich die Antenne Ihres Smart Device nahe genug am NFC-Logo befindet.

- Wenn Sie die Soundbar ausschalten, wenn die Network Standby On Funktion auf ON eingestellt ist, und Sie anschließend versuchen, ein Bluetooth-Gerät anzuschließen, das bereits zuvor mithilfe von NFC angeschlossen wurde, schaltet sich die Soundbar automatisch ein, wenn das Gerät eine Verbindung herstellt. Informationen, wie Sie die Network Standby On Funktion einschalten können, finden Sie auf Seite 23.

TV SOUNDCONNECT

Sie können den Ton Ihres Fernsehgeräts über die Soundbar wiedergeben, wenn die Soundbar an ein Samsung Fernsehgerät angeschlossen ist, das die TV SoundConnect Funktion unterstützt.

▶ Ein Fernsehgerät an die Soundbar anschließen.

1. Schalten Sie das Fernsehgerät und die Soundbar ein.

• Rufen Sie das Menü des Fernsehgeräts auf. - Gehen Sie in der Registerkarte "Klang" zu Lautsprechereinstellungen. - Stellen Sie "Neues Gerät hinzufügen" im Menü auf "Ein".

1. Drücken Sie die (….) Taste auf dem vorderen Bedienfeld des Hauptgeräts oder die → (SOURCE) Taste auf der Fernbedienung, um den TV-Modus auszuwählen.
2. Auf dem Fernsehgerät wird die Meldung mit der Frage angezeigt, ob die TV SoundConnect Funktion aktiviert werden soll. "[Samsung] Soundbar" wird auf dem Fernsehbildschirm angezeigt.
3. Wählen Sie mit der Fernbedienung des Fernsehgeräts , um den Verbindungsaufbau zwischen der Soundbar und dem Fernsehgerät abzuschließen.

• Wenn der Betriebsmodus des Soundbar von TV auf einen anderen Modus umgeschaltet wird, wird TV SoundConnect unterbrochen.
• Um den Soundbar mit einem anderen Fernsehgerät zu verbinden, muss die bestehende Verbindung getrennt werden.
• Trennen Sie die Verbindung zum vorhandenen Fernsehgerät und drücken Sie dann die ▶II Taste auf der Fernbedienung für 5 Sekunden, um eine Verbindung zu einem anderen Fernsehgerät herzustellen.

• Die TV SoundConnect (SoundShare) Funktion wird von einigen Samsung Fernsehgeräten unterstützt, die ab 2012 erschienen sind. Prüfen Sie, bevor Sie beginnen, ob die TV SoundConnect (SoundShare) Funktion von Ihrem Fernsehgerät unterstützt wird. (Weitere Informationen finden Sie in der Bedienungsanleitung des Fernsehgerätes.)

• Wenn Ihr Fernsehgerät vor dem Jahr 2014 erschienen ist, prüfen Sie das SoundShare Einstellungen Menü.
• Wenn der Abstand zwischen dem Fernsehgerät und dem Soundbar 5 m überschreitet, kann die Verbindung instabil werden und es kann zu Tonaussetzern kommen. Wenn diese Situation eintritt, das Fernsehgerät oder den Soundbar so aufstellen, dass sich die Geräte wieder in Reichweite befinden, und stellen Sie die TV SoundConnect Verbindung erneut her.

• TV SoundConnect Reichweite

• Empfohlener Abstand für den Verbindungsaufbau: max. 50 cm
• Empfohlener Abstand beim Betrieb: max. 5 m

• Die Tasten Wiedergabe/Pause, Weiter, Zurück haben im TV SoundConnect Modus keine Funktion.

USB

Sie können Musikdateien von USB-Geräten über die Soundbar wiedergeben.

USB port Anzeige

1. Schließen Sie das USB-Gerät an den USB-Anschluss des Geräts an.
2. Drücken Sie die (→).Taste auf dem vorderen Bedienfeld des Hauptgeräts oder die → (SOURCE) Taste auf der Fernbedienung, um den USB-Modus auszuwählen.
3. Auf dem Bildschirm wird USB angezeigt.
4. Der Aufbau der Verbindung zwischen dem Soundbar und dem USB-Gerät ist abgeschlossen.
5. Das Gerät schaltet sich automatisch ab (Automatische Abschaltung), wenn für mehr als 15 Minuten kein USB-Gerät angeschlossen wurde.

▶ Bevor Sie ein USB-Gerät anschließen

Beachten Sie das Folgende:

• Wenn die Länge eines Ordnernamens auf dem USB-Gerät 10 Zeichen überschreitet, wird er nicht auf dem Display des Soundbar angezeigt.
• Dieses Gerät kann unter Umständen nicht mit allen USB-Speichergeräten kompatibel sein.
• Die Dateisysteme FAT16 und FAT32 werden unterstützt.

- Das NTFS-Dateisystem wird nicht unterstützt.

• Schließen Sie das USB-Gerät direkt an den USB-Anschluss des Geräts an. Anderenfalls können Kompatibilitätsprobleme mit dem USB-Gerät auftreten.
• Schließen Sie nicht mehrere Speichergeräte über einen Mehrfach-Kartenleser an das Gerät an. Dies kann zu Fehlfunktionen führen.
• PTP-Protokolle für Digitalkameras werden nicht unterstützt.
• Das USB-Gerät nicht während der Dateiübertragung abtrennen.
• DRM-geschützte Musikdateien (MP3, WMA) von kommerziellen Webseiten können nicht wiedergegeben werden.
• Externe Festplatten werden nicht unterstützt.
• Mobiltelefone werden nicht unterstützt.
• Kompatibilitätsliste:

Format	Codec
*.mp3	MPEG 1 Layer2
	MPEG 1 Layer3
	MPEG 2 Layer3
	MPEG 2,5 Layer3
*.wma	Wave_Format_MSAudio1
	Wave_Format_MSAudio2
*.aac	AAC
	AAC-LC
	HE-AAC
*.wav	-
*.ogg	OGG 1.1.0
*.flac	FLAC 1.1.0, FLAC 1.2.1

※ Unterstützt Abtastfrequenzen über 16 kHz

VERWENDEN DER NETWORK STANDBY ON FUNKTION

Die Network Standby On Funktion ist verfügbar, wenn eine fehlerfreie kabellose Verbindung zwischen dem Smart Device und der Soundbar hergestellt werden konnte. Durch diese Funktion wird die Soundbar automatisch eingeschaltet, wenn ein Smart Device versucht, eine Bluetooth- oder Wi-Fi-Verbindung mit der Soundbar herzustellen. Wenn die Soundbar über eine Bluetooth-Verbindung eingeschaltet wurde, wird der Eingang automatisch auf BT geschaltet. Das Einschalten der Soundbar über Wi-Fi ist nur mithilfe der Anwendung möglich. Weitere Informationen finden Sie in der Web-Bedienungsanleitung.

1. Verbinden Sie das Smart Device mit Ihrer Soundbar.
2. Schalten Sie die Network Standby On Funktion ein, indem Sie die ▶▶▶ Taste auf der Fernbedienung der Soundbar für mehr als 5 Sekunden gedrückt halten. Sie können die Funktion ausschalten, indem Sie die ▶▶▶ Taste erneut für mehr als 5 Sekunden gedrückt halten.

• Ist nur verfügbar, wenn die Soundbar in der Liste der verbundenen Smart Devices aufgelistet ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen der Soundbar und dem Smart Device hergestellt worden sein.)
• Die Soundbar erscheint nur in der Liste der vom Smart Device gefundenen Geräte, wenn die Soundbar [BT READY] oder [WiFi READY] anzeigt.
• Im TV SoundConnect Modus kann keine Verbindung zwischen der Soundbar und einem anderen Smart Device hergestellt werden.
• Wenn die Network Standby On Funktion nicht funktioniert
• Die Network Standby On ist ausgeschaltet.
• Die Wi-Fi-Verbindung mit der Soundbar wird beendet, wenn das Netzkabel gezogen oder die Stromversorgung unterbrochen wurde. Schalten Sie die Soundbar ein und stellen Sie die Verbindung erneut her.

VERWENDEN DER AUTO POWER LINK FUNKTION

Wenn die Soundbar mit einem optischen Kabel an ein externes Gerät angeschlossen wurde, kann die AUTO POWER LINK Funktion verwendet werden.

Wenn Sie das Hauptgerät über ein optisches Kabel an ein Fernsehgerät anschließen, schalten Sie die Auto Power Funktion ein, damit die Soundbar automatisch eingeschaltet wird, wenn Sie das Fernsehgerät einschalten.

1. Verbinden Sie die Soundbar und das externe Gerät über ein optisches Kabel.
2. Halten Sie die DIMMER/Anynet+ Taste für mehr als 5 Sekunden gedrückt, um die Funktion umzuschalten.

AUTO POWER LINK Anzeige
ON	ANYNET+ OFF / POWER LINK ON
OFF	ANYNET+ ON / POWER LINK OFF

VERWENDEN VON MULTIROOM LINK

Nachdem die Soundbar mithilfe der Multiroom Link Anwendung mit einem Smart Device verbunden ist, können mehrere Samsung Multiroom Geräte kabellos miteinander verbunden werden.

▶ Bevor Sie beginnen

Grundlagen der Datenübertragung

1. Anforderungen: Funk-Router, Smart Device
2. Der Wi-Fi-Router muss mit dem Internet verbunden sein.
3. Das Smart Device muss über eine Wi-Fi-Verbindung mit dem Router verbunden sein.

▶ Installieren der Samsung Multiroom Anwendung

Um die Soundbar nutzen zu können, müssen Sie die Samsung Multiroom Anwendung über Google Play oder den App Store herunterladen und installieren. Wenn Sie die Samsung Multiroom Anwendung installiert haben, können Sie Musiktitel wiedergeben, die auf Ihrem Smart Device gespeichert sind, von angeschlossenen Geräten und anderen Inhaltsanbietern stammen und Internetradiostationen hören.

Android oder iOS

Laden Sie die Samsung Multiroom Anwendung von Google Play oder App Store auf Ihr Smart Device herunter.

* Google Play Suche : Samsung Multiroom

Starten der Samsung Multiroom Anwendung

Um die Samsung Multiroom Anwendung zu starten, das Symbol der Multiroom Anwendung auf Ihrem Smart Device antippen.

▶ Verbindung mit der Soundbar herstellen

Stellen Sie eine Verbindung zwischen der Soundbar und einem Router/Wi-Fi-Router her. Mit dem Router kann eine Kabelverbindung oder eine Wi-Fi-Verbindung (mithilfe von Wi-Fi SETUP oder WPS, siehe Anleitung der Samsung Multiroom Anwendung) hergestellt werden.

Die Soundbar mithilfe eines LAN-Kabels an Ihr Netzwerk anschließen

1. Stellen Sie eine Verbindung Ihres Smart Device mit Ihrem Netzwerk her.
2. Wählen Sie auf Ihrem Smart Device die Samsung Multiroom Anwendung aus. Das Setup wird gestartet.
3. Wählen Sie in der Anwendung "I don't have a Hub", aus und drücken Sie auf Next. Wählen Sie auf dem nächsten Bildschirm Soundbar unter den Gerätetypen aus und drücken Sie auf Next.
4. Wählen Sie den Netzwerktyp Wired aus und drücken Sie auf Next.
5. Schließen das eine Ende des LAN-Kabels an den LAN-Anschluss der Soundbar an. Schließen Sie das andere Ende des LAN-Kabels an den Wi-Fi-Router an. (Die Soundbar kann nicht ohne Wi-Fi-Router betrieben werden.)
6. Schließen Sie die Soundbar an eine Steckdose an.

• Weitere Informationen, wie Sie eine Verbindung zwischen der Soundbar und einem Kabel/Wi-Fi-Router herstellen können, finden Sie in der Web-Bedienungsanleitung.
• Weitere Informationen über den Aufbau von Verbindungen mit Multiroom Link finden Sie in der webbasierten Bedienungsanleitung oder in der mit der Anwendung mitgelieferten Anleitung.

- Web-Anleitung: www.Samsung.com → Support → Produktbezeichnung und Modellnummer → HW-H750 oder HW-H751 PDF-Datei herunterladen.

SOFTWARE AKTUALISIERUNG

▶ Aktualisierung über USB

Es ist möglich, dass Samsung in der Zukunft Firmware-Updates für die Soundbar anbietet.

Wenn ein Update verfügbar ist, kann die Firmware durch Anschließen eines USB-Laufwerks mit dem Firmware-Update an den USB-Anschluss Ihrer Soundbar aktualisiert werden.

Beachten Sie, dass wenn mehrere Update-Dateien zur Verfügung stehen, diese einzeln auf das USB-Gerät kopiert und nacheinander verwendet werden müssen, um die Firmware zu aktualisieren.

Besuchen Sie bitte Samsung.com oder setzen Sie sich mit dem Samsung-Kundendienst in Verbindung, um weitere Informationen über das Herunterladen von Aktualisierungen zu erhalten.

1. Bei ausgeschalteter Soundbar das USB-Speichergerät mit der Firmware-Aktualisierung an den USB-Anschluss der Soundbar anschließen.
2. Wenn Sie die Soundbar einschalten, erscheint UPDATE auf dem Display und die Aktualisierung beginnt innerhalb von 3 Minuten.

- Wenn die Aktualisierung abgeschlossen ist, schaltet sich die Soundbar automatisch aus und wieder ein.

Wenn das UPDATE nicht angezeigt wird

1. Schalten Sie die Soundbar aus und schließen Sie das USB-Speichergerät mit den Update-Dateien an den USB-Anschluss der Soundbar an.
2. Ziehen Sie den Netzstecker und stecken Sie ihn wieder in die Steckdose.

- Die Firmware-Aktualisierung funktioniert eventuell nicht fehlerfrei, wenn von der Soundbar unterstützte Audio-Dateien auf dem USB-Gerät gespeichert sind.

- Während des Updates darf die Netzspannung nicht ausgeschaltet oder das USB-Gerät abgetrennt werden. Nach Abschluss des Firmware-Updates schaltet sich das Gerät automatisch ab.

- Beim Zurücksetzen werden alle Einstellungen auf ihre Werkseinstellungen zurückgesetzt. Sie sollten sich Ihre Einstellungen notieren, um sie nach dem Update wiederherstellen zu können. Beachten Sie, dass bei einer Firmware-Aktualisierung ebenfalls die Subwoofer-Verbindung zurückgesetzt wird. Wenn nach dem Zurücksetzen die Verbindung zum Subwoofer nicht automatisch wiederhergestellt wird, führen Sie bitte die Schritte auf Seite 13 durch. Falls das Update der Firmware fehlschlägt, empfehlen wir, das USB-Gerät im FAT16-Format zu formatieren und das Update erneut zu versuchen.

- Formatieren Sie das USB-Gerät nicht im NTFS-Format. Das NTFS-Dateisystem wird von der Soundbar nicht unterstützt.

- Je nach Hersteller werden einige USB-Kartenlesegeräte möglicherweise nicht unterstützt.

▶ Auto-Update

Auch wenn die Soundbar ausgeschaltet ist, sucht die Soundbar automatisch nach der neuesten Software-Version und fährt mit dem Update fort, wenn sie mit dem Internet verbunden wurde.

• Die Nutzung der Auto-Update-Funktion der Soundbar ist standardmäßig voreingestellt.

- Um die Auto-Update-Funktion nutzen zu können, muss die Soundbar mit dem Internet verbunden sein.

- Die Wi-Fi-Verbindung mit der Soundbar wird beendet, wenn das Netzkabel gezogen oder die Stromversorgung unterbrochen wurde. Schalten Sie die Soundbar ein und stellen Sie die Verbindung erneut her.

FEHLERSUCHE

Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte.

Das Gerät lässt sich nicht einschalten.
• Ist der Netzstecker an eine Steckdose angeschlossen?	→ Schließen Sie den Netzstecker an die Steckdose an.

Das Gerät reagiert nicht auf das Drücken von Tasten.
• Ist die Luft elektrostatisch aufgeladen?	→ Ziehen Sie den Netzstecker, und schließen Sie ihn wieder an die Steckdose an.

Es wird kein Ton wiedergegeben.
Wurde das Gerät auf stumm geschalten?Ist die Lautstärke auf minimal eingestellt?	→ Drücken Sie die Taste Mute, um die Funktion zu deaktivieren.→ Erhöhen Sie die Lautstärke.

Die Fernbedienung funktioniert nicht.
Sind die Batterien leer?Ist die Entfernung zwischen Fernbedienung und Gerät zu groß?	→ Legen Sie neue Batterien ein.→ Näher an das Gerät heranrücken.

Die Herstellung der TV SoundConnect Verbindung ist fehlgeschlagen.
Wird TV SoundConnect von Ihrem Fernsehgerät unterstützt?Verfügen Sie über die neueste Firmware Version?Tritt ein Fehler beim Verbindungsaufbau auf?Setzen Sie den TV MODE zurück und stellen Sie erneut eine Verbindung her.	→ TV SoundConnect wird von bestimmten Samsung Fernsehgeräten unterstützt, die nach 2012 auf den Markt gekommen sind. Prüfen Sie, ob Ihr Fernsehgerät TV SoundConnect unterstützt.Aktualisieren Sie die Firmware Ihres Fernsehgeräts auf die neueste Version.Setzen Sie sich mit dem Samsung Kundendienst in Verbindung.Drücken Sie üftaste für 5 Sekunden, um die TV SoundConnect Verbindung zurückzusetzen.

Die rote LED auf dem Subwoofer blinkt und der Subwoofer erzeugt keinen Ton.
• Ihr Subwoofer ist eventuell nicht an das Hauptgerät angeschlossenen.	→ Versuchen Sie, den Subwoofer erneut anzuschließen. (Siehe Seite 13)

Der Subwoofer dröhnt und vibriert merklich.
Versuchen Sie die Vibrationen des Subwoofers einzustellen.	→ Drücken Sie die WOOFER Taste auf Ihrer Fernbedienung, um den Wert (zwischen SW-6 und SW+6) einzustellen.

ANHANG

TECHNISCHE DATEN

Modellbezeichnung HW-H750, HW-H751

ALLGEMEIN	USB 5 V / 0,5 A
	Gewicht	Haupteinheit 3,3 kg
		Subwoofer (PS-WH750, PS-WH751)	9,8 kg
	Abmessungen (B x H x T)	Haupteinheit 943 x 123 x 57 mm
		Subwoofer (PS-WH750, PS-WH751)	305,5 x 388,5 x 305,5 mm
	Betriebstemperatur +5 °C bis +35 °C
	Zulässige Luftfeuchtigkeit		10 % bis 75 %
VERSTÄRKER	Nennausgangsleistung	Hauptlautsprecher Vorne	40W/CH, 6 OHM, THD = 1%, 1kHz
		Hauptlautsprecher hinten	40W/CH, 6 OHM, THD = 1%, 1kHz
		Subwoofer (PS-WH750, PS-WH751)	160W, 3 OHM, THD = 10%, 100Hz
	Signal-Rausch-Verhältnis (analoger Eingang)		65 dB
	Kanaltrennung (1kHz) 65 dB

* Signal-Rausch-Verhältnis, Kanaltrennung, Signalstörungen und verwendbare Empfindlichkeit basieren auf den Richtwerten der AES (Audio Engineering Society). * Nominelle Spezifikation

- Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.

- Gewicht und Abmessungen können von den Angaben abweichen.

- Informationen bezüglich der Netzspannung und Stromaufnahme können Sie dem Typenschild am Gerät entnehmen.

※ Achtung: Das Gerät startet automatisch neu, wenn Sie Wi-Fi/Ethernet ein- oder ausschalten.

Leistungsaufnahme im Standby-Betrieb (W)(Bei alle Netzwerk-Ports auf „ON“)		6.4W
Wi-Fi/Ethernet	Port Deaktivierungsmethode	Halten Sie die WPS Taste am Gerät 30 Sekunden lang gedrückt, um Wi-Fi/Ethernet ein- oder auszuschalten.
Bluetooth	Port Deaktivierungsmethode	Halten Sie die SPK ADD Taste am Gerät 30 Sekunden lang gedrückt, um Bluetooth ein- oder auszuschalten.

※ Bekanntmachung zu Open Source Lizenzen

Weitere Informationen über bei diesem Gerät eingesetzten Open Source finden Sie auf den Webseiten: http://opensource.samsung.com

※ Spotify® Lizenzen

• Die Spotify Software ist Gegenstand einer Drittanbieter Lizenz, die Sie unter folgender Adresse finden: www.spotify.com/connect/third-party licenses.
• Weitere Informationen über Spotify Connect finden Sie auf www.spotify.com/connect.

CE!

Hiermit erklärt Samsung Electronics, dass dieses Gerät mit den wesentlichen Anforderungen und den relevanten Bestimmungen der Richtlinie 1999/5/EG übereinstimmt.

Die originale Übereinstimmungserklärung finden Sie auf http://www.samsung.com, unter Support > Produktsuche, und geben Sie den Produktnamen oder die Artikelnummer ein.

Dieses Gerät darf in allen EU-Ländern betrieben werden.

Dieses Gerät darf nur in Innenräumen verwendet werden.

Kontakt zu SAMSUNG WORLD WIDE

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der Samsung-Kundenbetreuung.

CountryContactCentre Website
AUSTRIA	0800 - SAMSUNG (0800 - 7267864)	www.samsung.com/at/support
BELGIUM	02-201-24-18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
BOSNIA	051 331 999	www.samsung.com/support
BULGARIA	07001 33 11 , sharing cost	www.samsung.com/bg/support
CROATIA	062 726 786	www.samsung.com/hr/support
CZECH	800 - SAMSUNG (800-726786)	www.samsung.com/cz/support
DENMARK	70 70 19 70	www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
FRANCE	01 48 63 00 00	www.samsung.com/fr/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*(*0,20 €/Anruf aus dem dt.Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)	www.samsung.com/de/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	http://www.samsung.com/hu/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
LUXEMBURG	261 03 710	www.samsung.com/support

CountryContactCentre 📞 WebSite
MONTENEGRO	020 405 888	www.samsung.com/support
SLOVENIA	080 697 267090 726 786	www.samsung.com/si/support
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com/nl/support
NORWAY	815 56480	www.samsung.com/no/support
POLAND	0 801-172-678* lub [phone] **(całkowity koszt połączenia jak za1 impuls według taryfy operatora** (koszt połączenia według taryfyoperatora)	www.samsung.com/pl/support
PORTUGAL	808 20 7267	www.samsung.com/pt/support
ROMANIA	08008 SAMSUNG (08008 7267864) TOLL FREE No.	www.samsung.com/ro/support
SERBIA	011 321 6899	www.samsung.com/rs/support
SLOVAKIA	0800 - SAMSUNG(0800-726 786)	www.samsung.com/sk/support
SPAIN	0034902172678	www.samsung.com/es/support
SWEDEN	0771 726 7864 (SAMSUNG)	www.samsung.com/se/support
SWITZERLAND	0848 726 78 64 (0848-SAMSUNG)	www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support (French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com/uk/support
EIRE	0818 717100	www.samsung.com/ie/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/hv/support
ESTONIA	800-7267	www.samsung.com/ee/support

[Korrekte Entsorgung der Batterien dieses Produkts]

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden.

Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie-Rücknahmesystem entsorgen.

Korrekte Entsorgung von Altgeräten

(Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Benutzerhandbuch

Wireless Audio - Soundbar
