HASZNÁLATI ÚTMUTATÓ 460 P Big Wheeler GUDE

Eredeti használati utasítás

FÚNYÍRÓ GÉP

A.V. 2

Utánnyomást és részutánnyomást is jóvá kell hagyatni. Műszaki változások fenntartva.

HU	Vannak műszaki problémái? Reklamació? Alkatrészre, vagy használati utasításra van szüksége? Web oldalunkon a www.guede.com címen fordulhat szerviz szolgálatunkhoz, ahol azonnal, minden bürökráciát kizárva segítségére leszünk. Kérem, segítsen nekünk, hogy segíthessünk Önnek. Gépe identifikációjához szükségünk van a sorozatszámra, a termék számára és a gyártási évre. Ezeket az adatokat megtalálja gépe típuscímkéjén. Hogy ezek az adatok mindig kéznél legyenek, írja be, kérem, ide:Sorozatszám: A termék száma: Gyártási év:
	Tel.: [phone] / 700-360	Fax: [phone]	E-Mail: [e-mail]

Jelzések a gépen:

B1

B2

B3

B4

B5

B6

B7

B8

B1: Mielött a gépet üzembe helyezi, kérem, olvassa el figyelmesen és tartsa be a használati utasítást.
B2: Az esetben, ha a motor működik, elhajított tárgyakkal való sérülés veszélye fenyeget. Feltétlenül tartsa be a géptől a biztonságos távolságot.
B3: Munka közben tartsa be a vágó késektől a megfelelő távolságot.
B4: Robbanásveszély - a motort kizárólag kikapcsolt állapotban szabad tankolni.
B5: Mérgező kipufogó gázok – A gépet kizárólag kinti környezetben szabad használni.
B6: Viseljen biztonsági fül- és szemvédő berendezést.
B7: Javítás, karbantartás és tisztítás előtt távolítsa el a gyújtógyertya dugaszát.
B8: Vigyázz, forró felület – égési sebesülés veszélye

A gyártmány biztonsága, tilalmak:

A gyártmány megfelel az illető EU normák követelményeinek	Szavatolt biztonság

Müszaki adatok:

Motor	Alapjárati
Nyírási magasság Súly
Nyírási szélesség	A gyűjtőkosár ürtartalma
Köbtartalom

Környezetvédelem:

A hulladékot úgy semmisítse meg, hogy ne ártson a környezetnek!			A karton csomagolást, megsemmisítésre, speciális hulladékgyűjtőbe adja át.
Hibás és/vagy már használhatatlan villany-, vagy elektrogépeket, erre specializált gyűjtőtelepre kell átadni.

fordulatszám

Csomagolás:

			[BCG8]
Védje nedvesség ellen!			A csomagolást felállított helyzetben tartsa!

Müszaki adatok:

BIG WHEELER 460 P FÜNYÍRÓGÉP
Motor 2,6 kW/3,5 PS max. 3600 min ^-1 -nál
Motortípus/köbtartalom	DOV 4-ütemű / 123 ccm
Alapjáratifordulatszám	2900 min^-1
Vágásszélesség	456 mm
Fügyűjtő kosárürtartalma	50 l
A tartályköbtartalma	1 liter
Magasságbeállítás	6 fokozatú (25 mm-75 mm)
Zajosságiszínvonal	L_WA 96 dB
Vibráció a_nw 4.131 m/s^2
Súly:	29 kg
Megrendelésiszám:	95320

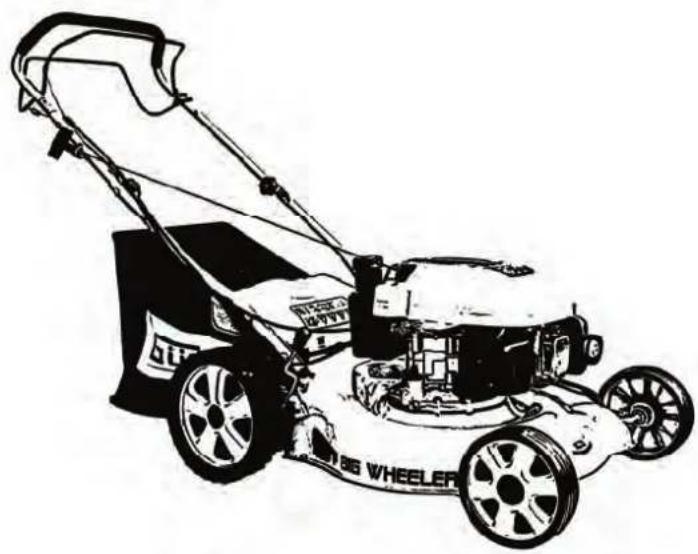

A csomagolás tartalma és a gép leírása (1.ábra)

1. Állítható tolókar
2. Levegőszűrő
3. Gyújtógyertya
4. Kipufogó cső/ zajtompító
5. Olajtöltö garat
6. Magasságbeállító kar
7. Fügyüjtő kosár
8. Irányváltó indító

9. Típuscímke

10. Fékkengyel

11. Hajtókar

12. Elsödleges szivattyú
13. Szabályozási lehetőség; automatikus kikapcsoló kar

EU AZONOSSÁGI NYILATKOZAT

Ezennel, mi, a

Güde GmbH & Co. KG

Birkichstrasse 6

D-74549 Wolpertshausen

Németország

kijelentjük, hogy az alábbiakban megjelölt gépipari termék koncepciója és tervezése, az általunk forgalomba kerülő kivitelezésben, megfelel az EU illetékes biztonsági és higiéniai szabályzatai alapkövetelményeinek.

A gépen, a velünk való konzultáció nélkül végzett változások esetén, a jelen nyilatkozat érvényét veszti.

A gépek jelzése:

BIG WHEELER 460 P FÜNYÍRÓ GÉP

Megr. szám:

95320

Illetékes EU előírások:

2006/42/EC

2004/108/EC

2000/14/EC & 2005/88/EC

Használt harmonizált normák:

Certifikációs szerv:

TÜV Rheinland LGA Products GmbH

Tillystrasse 2

D-90431 Nürnberg

Németország

Referenciós szám:

S 5018 6528 0001

CC 5018 6332

e11*97/68SA*2004/26*0337*02

2000/14 (2005/88) 1760 / 00

Dátum/a gyártó aláírása: 2010.11.02

Az aláíró személy adatai: Arnold úr, ügyvezető igazgató

Műszaki dokumentáció: J. Bürkle FBL; QS

Jótállás

A jótállás kizárólag azokra a hibákra vonatkozik, melyeket az anyag-, vagy gyártási hiba idézett elő.

A jótállási igény benyújtása esetén mellékelje az eredeti, vásárlási dátummal ellátott, számlát.

A jótállás nem vonatkozik a szakszerűtlen eljárás következtében beálló hibákra, pl. a berendezés túlterhelése, erőszakos kezelése, a gép megrongálása idegen behatás révén, vagy idegen tárgyakkal. Az esetben, ha a hibák a használati, szerelési utasítás mellőzése, vagy normális kopás eredményei, a jótállás erre sem vonatkozik.

Általános biztonsági utasítások

Utasítások

FONTOS: a FÜNYÍRÓGÉP amputálhatja kezei és lábai ujjait, s különféle tárgyakat hajíthat el. Az esetben, ha nem tartja be a fenti használati utasítást, komoly balesetveszély fenyeget.

FIGYELMEZTETÉS: Annak érdekében, hogy beállítás, szállítás, vagy karbantartás alatt megakadályozza, hogy a gép automatikusan bekapcsolódjon, távolítsa el a kábelt a gyújtógyertyáról.

FIGYELMEZTETÉS: A kipufogó gázak és egyes komponensei olyan vegyi anyagokattartalmaznak resp. emitálnak, melyeknek karcinogén hatásuk van, megkárosíthatják az embriót, vagy termékenységi zavarokat idézhetnek elő.

FIGYELMEZTETÉS: A zajtompító és a motor további részei, működés alatt nagyon fölmelegedhetnek, s a motor kikapcsolása után még forrók maradnak.

• Ne érintse meg a gép ezen részeit, ugyanis súlyos égési sebeket szenvedhet.Figyelmesen olvassa el a használati utasítást, ismerkedjen meg a gép irányító elemeivel és szabályszerű használatával.
• A kezét és a lábát mindig tartsa a géptől biztonságos távolságban. A gép füszóró berendezését tartsa tisztán!
• Figyelmeztetés – ne érintse meg a forgó alkatrészeket!
• A géppel kizárólagosan olyan személyek dolgozhatnak, akik megismerkedtek a gép üzemeltetési feltételeivel és a biztonsági utasításokkal.
• A kaszálandó területet, munka előtt, gondosan vizsgálja át, s távolítson el minden olyan tárgyat, amit a fűnyíró elhajíthatna.
• Tilos a fünyíró használata az esetben, ha közvetlen közelében személyek (főleg gyerekek), vagy állatok tartózkodnak.

• Munka közben viseljen megfelelő munkacipőt. A gépet tilos szandálban, vagy mezitláb kezelni.

• A fünyíróval, lehetőség szerint, ne haladjon hátrafelé. Ha erre mégis szükség lenne, hátrafelé haladás közben nézzen lefelé és hátra felé.

• A fünyírót tilos használni abban az esetben, ha a biztonsági berendezés, pl. a védőburok, vagy a fügyűjtő kosár, meg van rongálódva.
• Kizárólag a gyártó által engedélyezett alkatrészeket szabad használni.
• Tilos működő motorral kavicsos úton, vagy szilárd útburkolat nélküli úton haladni!
• Úton, vagy országúton való haladáskor kapcsolja ki a kést.
• Állítsa le a motort és kapcsolja ki a gyertyát az alábbi esetekben:
• A betömödött garat tisztítása előtt, s a leblokkolt alkatrészek kiblokkolása előtt
• A gépen végzendő ellenőrző és más munkák, vagy tisztítás előtt
• Ha a gép idegen testet kapott be, ellenőrizze, nincs-e a fűnyíró megrongálódva, s a startolás előtt feltétlenül végezze el a szükséges javításokat.
• Ha a gép szokatlanul erősen vibrál (haladéktalanul ellenőrizze)
• Mielött leemelné a fügyüjtő kosarat, várjon, mig a kés teljesen leáll.
• Kizárólag nappali világosságban, vagy megfelelő megvilágítás mellett szabad a géppel dolgozni.
• Tilos a fünyíróval dolgozni, ha alkohol, vagy kábítószerek hatása alatt áll.
  • A fünyíró gépet tilos nedves füben használni.
• Ha nincs teste kiegyensúlyozott helyzetben, könnyen elcsúszhat. A vezető rudat szilárdan tartsa.
• A motor bekapcsolása előtt kapcsolja be a kerékhajtó kapcsolót.
• A megkárosodott kipufogó zajtompítót cserélje ki újra.
• Az esetben, ha a fünyíró géppel dolgozik, viseljen olyan védő szemüveget, mely oldalról is eltakarja a szemét.
• Távolítson el a gép útjából minden akadályt, pl. köveket, gallyakat, stb.
• Ellenőrizze a területet. A magas füben mélyedések, jármű nyomok, különféle akadályok stb. lehetnek.
• Tilos a fünyíró gépet árkok, lejtők közelében használni. A meredek lejtön elvesztheti egyensúlyát.
  • A gépet tilos meredek lejtőkön használni.
• Vegye tudomásul, hogy a személyek és tárgyak balesetéért és megkárosításáért, a gép kezelője a felelős.
• Legyen figyelmes, óvatos, s a gépet azonnal kapcsolja ki, mihelyt a kaszálandó területen gyerekek jelennek meg.
• A lejtőkön kizárólag keresztben, s rétegenként vágja a füvet, soha ne haladjon a dombon felfelé, vagy lefelé.
• Olyan személyeknek, s gyerekeknek, akik nem tanulmányozták át a használati utasítást, tilos a géppel dolgozniuk. A kezelő életkorát helyi előírások szabályozhatják.
• FIGYELMEZTETÉS - a benzin nagy mértékben tüzveszélyes.
• A benzint kizárólag e célnak megfelelő edényben szabad tárolni.
• Az üzemanyagot kizárólag kinti környezetben szabad a gépbe tölteni. Tilos a közelében dohányozni.
• Az üzemanyagot kizárólag a gép startolása előtt töltse a tartályba.

• Tilos a motor üzemeltetése közben eltávolítani a benzintartály kupakját, vagy üzemanyagot tölteni a gépbe, ha a motor forró.

• Az esetben, ha a benzin kiömlik, tilos bekapcsolni a a motort.

• A gépet távolítsa el a kiömlött benzin közeléből, hogy megakadályozza a tűz keletkezését (a benzinpára következtében).
• A benzintartály kupakját és a benzint tartalmazó edényt, gondosan csavarozza be.
• A gép használata előtt vizuálisan ellenőrizze a gép esetleges megrongálódását, vagy a kések, tartó csavarok kopását és a fűnyírógép szabályszerű összeszerelését.
• A megrongálódott és elkopott késeket és anyacsavarokat azonnal, egész sorozatban cserélje ki, hogy a gép kiegyensúlyozott állapotban maradjon.
• Tilos eltávolítani, vagy kicserélni a biztonsági berendezéseket. Rendszeresen ellenőrizze, milyen állapotban vannak.
• A fünyíró gépet tartsa tisztán, fü, esetleges más szennyeződés nélkül. A kifolyt benzint, vagy olajat törölie fel.
  • A fünyíró gépet, raktározás előtt, hagyja kihülni.
• Legyen nagyon figyelmes, ha a lejtön irányt változtat.
• A kerékmagasságot tilos beállítani a motor működése közben.
• Munka közben a fünyírogép forgó részei megrongálódhatnak, vagy elkophatnak, vagy a fünyírogép különféle tárgyakat hajíthat el.
• Rendszeresen ellenőrizze a fűnyíró gépet, s az alkatrészeket, szükség esetén, cserélje ki, a gyártó által ajánlott alkatrészekre.
• A kések nagyon élesek, tehát súlyos sebesüléseket okozhatnak. Az éleket javítás közben, megfelelően csomagolja be, vagy viseljen vastag munkakesztyűt. Javítás közben legyen nagyon óvatos.
• Tilos a motor alapbeállítását megváltoztatni, s a gépet túlterhelni.
• Különösen óvatosnak kell lennie, ha a fünyíró gépet megfordítja, vagy ha saját maga felé húzza.
• Az esetben, ha a fünyíró gépet ledönti (pl. szállítás közben), vagy felemeli, hogy áthaladhasson a fú nélküli területen, vagy a fünyíró gépet átviszi arra a területre, ahol füvet fog nyírni, vagy már eltávozik onnan, a késeket mindig kapcsolja ki.
• Startolásnál engedje meg a kések és a motor kapcsolóit.
• A motort óvatosan, az előírás szerint startolja, közben ügyeljen arra, hogy a lábai a késektől biztonságos távolságban legyenek.
• Startolásnál tilos a fünyíró gépet oldalra dönteni, azon esetek kivételével, mikor ez elkerülhetetlen. Ez esetben a gépet csak a legszükségesebb mértékben döntse meg, s kizárólag a magától elfordított részét emelje fel.
• A motort tilos startolni, ha a kezelő személy a szóró garat előtt áll.
• Tilos a fünyíró gépet felemelni, vagy szállítani az esetben, ha a motor be van kapcsolva
• A féket akkor állítsa be, mikor a motor ki van kapcsolva. Az esetben, ha a motor zárószeleppel van ellátva, fünyírás után zárja el a benzin vezetékét.
• Lejtökön ügyeljen arra, hogy teste biztonságos helyzetben legyen.
• Tilos a belsőégésű motort zárt helyiségekben használni, ahol felgyülhet a veszélyes szénmonoxid.

SZERELÉS/ELŐKÉSZÍTÉS

VIGYÁZZ: Minden szerelést, karbantartási munkát kizárólag akkor szabad végezni, ha a motor ki van kapcsolva!

A gép összeszerelése, vagy első üzemeltetése előtt, kérem, tanulmányozza át a használati utasítást.

⚠️FONTOS: az új fűnyírógép benzin- és olajmentes állapotban van forgalmazva!

A fünyírógép kicsomagolása

A fünyíró gépet emelje ki a karton dobozból és ellenőrizze, nem maradtak-e egyes alkatrészek a csomagolásban.

A fügyűjtő kosár felszerelése (2.ábra) (3.ábra) (4.ábra)

1. A fügyüjtő kosarat, az illetékes rámát és a műanyag betétet vegye ki a csomagolásból (2.ábra)
2. A rámára helyezze rá a fügyűjtő kosarat, közben ügyeljen arra, hogy a ráma kapcsolója a fügyűjtő kosaran kívül legyen (3.ábra)
3. Most erősítse a fügyűjtő kosarat a rámához. (4.ábra)

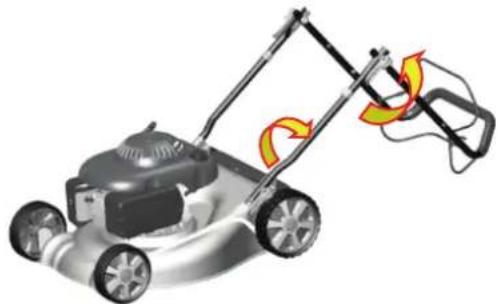

A markoló felszerelése

FONTOS: A markolót óvatosan szerelje szét, nehogy becsípődjenek és megrongálódjanak a kábelek.

1. A gép markolóját addig kell emelni, mig nem kerül a munkahelyzetbe, vagyis be nem kattan.
2. Távolítsa el a védő csomagolást, s a markoló felső részét, az alsó résszel, szerelje össze. A tartó csavarokat, a markoló mindkét oldalán szorítsa be.
3. Távolítsa el az állítható tolókar felső részéről a védő burkolatot.

A fékkengyelt (10) –startoláskor a kart, a markoló irányába nyomja le. Az esetben, ha ki akarja kapcsolni a motort, a kart engedje el.

Hajtókar (11) az esetben használandó, ha azt akarja, hogy a fünyírógép előre mozogjon.

11 10

Alkalmazási terület

Fünyírás és gyűjtés

A füvet a fügyüjtő kosárba gyűjti (a nedves, vagy vizes fü csökkenti a kosár kapacitását). Az esetben, ha a kosarat a géphez akarja ertősíteni, emelje fel a fedőlapot és akassza fel a fügyüjtő kosarat.

Fünyírás (fügyűjtő kosár nélkül)

A lekaszált fü sávokban marad.

A HAJTÓMŰ IRÁNYÍTÁSA

Az önműködő járat az alábbiak szerint irányítható: Nyomja le a fékkengyelt (10) (automatikus kikapcsolás) a markoló irányába és ezzel együtt nyomja le a hajtóműkar markolóját (11). Az előre irányuló mozgást megállíthatja, ha elengedi a hajtókart (11).

A FÜNYÍRÁSI MAGASSÁG BEÁLLÍTÁSA

A kerekek magasságát, a kívánt fünyírás magasságnak megfelelően kell beállítani. A kar segítségével (8) állítsa be a kívánt vágási magasságot. A legtöbb fünyíró gépnél, a legmegfelelőbb, a középmagasság beállítása.

OLAJFELTÖLTÉS STARTOLÁS ELŐTT FONTOS

Minden használat előtt ellenőrizni kell az olajszintet. Szükség esetén töltse fel az olajat, az olajmérő pálcán levő jelzésig (500 ml SAE30 motorolaj).

Az Ön fünyíró gépe olajmentes állapotban van forgalmazva.

FIGYELMEZTETÉS: Ügyeljen arra, hogy a motorolajat ne töltse túl, ugyanis a zajtompító startolásnál füstölni fog.

1. Ügyeljen arra, hogy a fünyírógép egyenes alapzaton álljon.
2. Emelje le az olajtartály kupakját.
3. Helyezze be és erősítse oda az olajmérő lécet.

FONTOS:

• Minden használat előtt ellenőrizze az olaj állapotát. Szükség esetén töltse fel az olajmérő lécen lévő jelzésig.

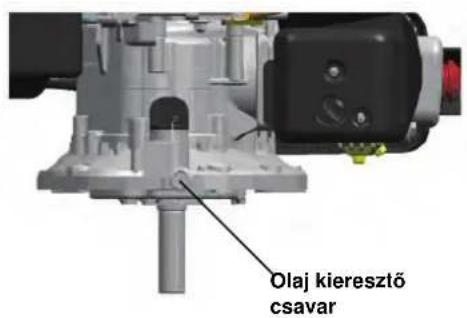

• Minden 25 órai használat, vagy minden szezón után cserélje ki az olajat. Az esetben, ha poros környezetben dolgozik, gyakrabban cserélje ki az olajat. Lásd "OLAJCSERE" a használati utasítás Karbantartás fejezetében (SAE 30).
  ÜZEMANYAG TANKOLÁS (ólommentes benzin)

- Az üzemanyagot a tartályba, a befolyó garaton keresztül kell betölteni. Legyen óvatos, hogy a benzin ne ömöljön ki. Használjon közönséges, tiszta, ólommentes benzint. A benzint tilos olajjal keverni. Kizárólag csak annyi benzint vásároljon, amennyit 30 napon belül elfogyaszt.

FIGYELMEZTETÉS: A kionött olajat, vagy benzint törölje fel. Tilos benzint raktározni, önteni és használni nyílt láng közelében.

FIGYELMEZTETÉS: Alkohollal gazdagított üzemanyag (gasohol), vagy etanollal, metanollal kevert üzemanyag, leköti a légnedvességet, ami savak keletkezéséhez vezet. Az esetben, ha a tiszta benzin hosszú ideig marad a motor benzintartályában, megrongálhatja a motor üzemanyag rendszerét. Az esetben, ha meg akarja akadályozni az ilyesféle problémák keletkezését, a motor, több, mint 30 napos leállítása előtt, ürítse ki a benzintartályt. Engedje kifolyni az üzemanyagot, kapcsolja be a motort és egészen addighagyja futni, mig az üzemanyagrendszer és a karburátor nem lesz teljesen üres. Minden szezonban friss üzemanyagot tölttsön a motorba. Lásd. raktározási ütmutatások. Tilos a karburátorba tisztitószereket töltleni annak érdekében, hogy a motort, vagy a

karburátort kitisztítsa. Ez a motor javíthatatlan megrongálódásához vezethet.

A MOTOR STARTOLÁSA

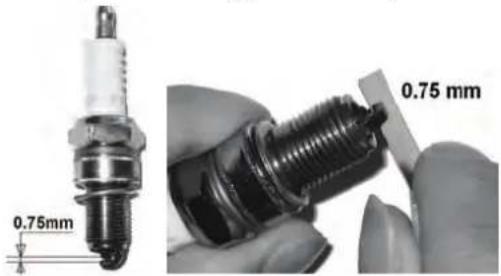

Startolás előtt győződjön meg arról, hogy a gyújtógyertya a helyén legyen és a gépben legyen elegendő mennyiségű olaj és benzin.

Figyelmeztetés: A motor belső felületén lévő védő olajfilm következtében a motor az első startolásnál füstölhet. Ezt normálisnak kell tekinteni.

1. Az elsödleges szivattyút (11) 3-5 – ször nyomja le.
2. Automatikus kikapcsolási kengyelt (12) (indítókart) nyomja a beállítható markoló irányába (1).
3. A fékkengyelt (az automatikus kikapcsolás) (12) tartsa behúzott állapotban és lassacskán húzza ki a startoló zsinórt (9), egész addig, mig nem érez gyenge ellenállást, s ekkor erősen rántsa meg a zsinórt. Ezt addig ismételje, mig a motor be nem indul.

Figyelmeztetés: Hűvös időben, vagy ha a motor hosszabb ideig nem működött, az előbbi lépéseket, valószínüleg, néhányszor meg kell ismételni.

A MOTOR LEÁLLÍTÁSA

Az esetben, ha a motort le akarja állítani, engedje meg az indítókart (automatikus kikapcsolás) (12).

FIGYELMEZTETÉS! A motor leállítása után a kés még néhány percig forog. Az esetben, ha a gépet felügyelet nélkül akarja hagyni, kapcsolja le a dugaszt a gyújtógyertyáról.

Fontos figyelmeztetés fünyíráshoz!!!

• Bizonyos körülmények között, pl. ha magas a fü, elkerülhetetlen lehet a gépet nagyobb fünyírási magasságra állítani, hogy a fünyíró lenyomása ne igényeljen nagy erőfeszítést, a motor ne legyen túlterhelve és megakadályozza a fü gépbe való esetleges beakadását. Lehetséges, hogy szükség lesz a fünyírógép sebességét is lecsökkenteni, vagy/és a területet ismételten lekaszálni. Ha a fünyírás nehezen megy, ajánlatos a fünyírógép sebességét és a fünyírási szélességet lecsökkenteni.
• Az esetben, ha a gépet nem fogja rendszeresen tisztítani, a gyűjtőkosár szellőző nyílásai bedugulnak. A gyűjtőkosarat rendszeresen, vízzel tisztítsa meg és használat előtt szárítsa meg.
• A motor felső részét, a startörnél, tartsa tisztán. Minél nagyobb a levegő áramlása, annál hosszabb a gép élettartama.
• Kizárólag száraz időben szabad füvet nyírni.
• A kést tartsa állandóan éles állapotban.

KARBANTARTÁS

FONTOS – Rendszeres karbantartás elengedhetetlen a gép változatlanul hibátlan működésének és eredeti teljesítményének a bebiztosítására.

Az eredeti alkatrészeket a forgalmazó és a szervizszolgálat biztosítja be. A biztonsági berendezések és elemek rendszeres karbantartását és ellenőrzését ajánlatos autorizált szervizre bizni. Karbantartás és alkatrészek miatt, kérem, forduljon forgalmazójához.

1. Minden csavart és anyacsavart tartson beszorított állapotban úgy, hogy biztos legyen abban, hogy a gép működése megfelelő lesz. Rendszeres karbantartás elengedhetetlen a gép biztonságos és zavarmentes működtetéséhez.

2. Az üzemanyagot tartalmazó gépet tilos zárt helyiségben hagyni, az üzemanyagból felszabaduló pára meggyulladhat.

3. Mielőtt a gépet zárt helyiségben hagyja, hagyja kihülni, s engedje ki belőle az üzemanyagot.
4. Tartsa a motort, a kipufogó tompítót és az üzemanyagtartályt tisztán, fü, levél és zsiradék nélkül, hogy minimalizálja a tűzveszélyt. A lekaszált füvet tilos a géppel egy helyen raktározni.
5. Tilos a gépet használni az esetben, ha az alkatrészek el vannak kopva, vagy meg vannak rongálódva. Balesetveszély fenyegethet. A hibás alkatrészeket tilos javítani, ki kell cserélni újakra. Kizárólag eredeti alkatrészeket és késeket szabad használni. Olyan alkatrészek használata, melyek minősége nem felel meg az előírtaknak, e gép megrongálódásához, vagy személyek sebesüléséhez vezethetnek.
6. Az üzemanyagtartályt kizárólag kinti környezetben, s kizárólag a motor teljes kihülése után szabad kiúríteni.
7. A kések szerelésénél és beállításánál viseljen vastag védő munkakesztyűt.
8. A kések élesítése után tartsa meg a kések megfelelő forgásirányát és a kések egyensúlyi állapotát.
9. A fügyűjtő kosár önzáró fedelét rendszeresen ellenőrizze, hogy ne legyen elkopva, vagy ne legyen szennyezett.
10. Viseljen biztonságos munkakesztyűt az esetben, ha a gépet szállítania, kézzel tartania, vagy megdönteni szükséges.

- A gépet mindig azon a helyen fogja kézbe, ahol biztonságosan tudja tartani. Vegye figyelembe a gép súlyát és a súlyelosztást.

TISZTÍTÁS

A gépet minden használat előtt gondosan mossa meg vízzel, a belsejéből távolítsa el a füvet és a sarat – így megakadályozza azt, hogy a gép belsejében megszáradjon a szennyeződés, ez ugyanis a startolásnál problémákat okozhat.

Évente egyszer, vagy kétszer, emelje le a kapcsolószekrény fedelét és kefével, vagy sürített levegővel tisztítsa meg a gépet a szíjtárcsa és a hajtószíjak mellett.

A szezon alatt, legalább egyszer, meg kell tisztítani a hajtó kerekek belső oldalát. Szerelje le mindkét kereket. A fogaskerekeket és a kerekek peremét, a fűtől és a szennyeződéstől, kefével, vagy sürített levegővel tisztítsa meg.

A KÉSEK LESZERELÉSE

Tisztítás/ /kezelés/ csere miatt

Vigyázz!!! Szerelés előtt, minden esetben, először le kell kapcsolni a dugaszt a gyújtógyertyáról. A kések leszerelésekor, elsősorban, meg kell lazítani a csavart.

Az ábra szerint, ismét, szerelje össze. A csavarokat szorítsa be. A torziós nyomaték 40 Nm. A kések cseréjével egyidejüleg cserélje ki a csavarokat is.

OLAJCSERE

Az olajkieresztő csavar a motor alatt van. A csavar meglazítása elött helyezzen a kifolyó nyílás alá megfelelő edényt, majd a csavart csavarozza ki. Mihelyt az olaj kifolyt, új alátétes csavarral zárja le a kifolyót és a kicseppent olajat törölje le. A tartályba töltésön friss SAE30 olajat. Az olaj szintjét tiszta olajmérő léccel ellenőrizze. Az olaj szintje a léc Min. és Max. jelzése között kell, hogy legyen. Vigyázzon, nehogy túl töltse a tartályt. A motort indítsa el, s hagyja rövid ideig működni. Majd kapcsolja ki, az olaj szintjét újra ellenőrizze, szükség esetén töltse fel olajat a tartályban.

Olaj kieresztő csavar

Gyújtógyertya

Mihelyt a motor kihült, a mellékelt kulcs segítségével szerelje ki a gyertyát, tisztütsa meg drótkefével, állítsa be a távolságot hézagmérő segítségével 0.75 mm (0.030")-re. Majd a gyertyát helyezze vissza. Vigyázzon, ne húzza be túlságosan erősen. (alternativ: (Bosch WR 7 DC); (NGK BPR 6 ES)

Lazítsa meg a szűrő fedelét és szerelje ki a hab szűrőelemet. A fedelet újra szerelje vissza, hogy megakadályozza, hogy idegen tárgyak ne jussanak a szívó nyílásba.

AZ ÜZEMANYAGTARTÁLY ÉS A KARBURÁTOR KIÜRÍTÉSE

A karburátor alá helyezzen olyan edényt, melyben lehet benzint tárolni. Használjon tölcsért, hogy nehogy kiöntse a benzint. Szerelje le a kifolyó csavart, az üzemanyag szelep karját helyezze ON helyzetbe. Az tartály kiűrítése után újra helyezze vissza az alátéttel ellátott kifolyó csavart és erősen csavarja be.

Raktározásnál a benzin nem maradhat 1 hónapnál tovább a benzintartályban. A fünyíró gépet rendszeresen tisztítsa és száraz, zárt helyiségben tartsa.

TERMÉSZETVÉDELEM

A természetvédelem érdekében elsősorban az alábbiakra kell figyelmet kell fordítani:

• Használjon minden esetben ólommentes benzint
• Minden esetben használjon jelzéssel ellátott tölcsért és/vagy kannát, hogy tankolásnál ellenőrizhesse az üzemanyag szintjét, nehogy kiömöljön.
• Az üzemanyag tartályt tilos egész a karimáig megtölteni.
• Nem szabad a motorolajat túl önteni.
• Olajcserénél bizonyosodjon meg arról, hogy a használt olaj az előírások szerint lesz megsemmisítve. Vigyázzon, nehogy kiömöljön az olaj.
• Az olajszűrőket tilos a kommunális hulladékba dobni, az illetékes hulladékgyűjtőbe kell átadni.
• Az esetben, ha a kipufogó tompító hibás, cserélje ki. Javításhoz kizárólag eredeti alkatrészeket használjon.
• A karburátort kizárólag szakember állíthatja be.
  • A szűrőt szabály szerint kell tisztítani.
• A fünyíró gépet, ha már nem használható, ajánlatos átadni az elárusító helyre, hogy be legyen biztosítva a szakszerű, előírások szerinti likvidáció.
• Rendszeresen ellenőrizze a fűnyírógép műszaki állapotát és kopása mértékét.

ÜZEMZAVAROK MEGÁLLAPÍTÁSA

A MOTOR NEM STARTOLAz üzemanyag ellenőrzéseellenőrzése	Lehetséges okok Az üzemzavar eltávolítása
	Nem elegendő mennyiségű üzemanyag	Fel kell tölteni az üzemanyagot
	Nem megfelelő üzemanyag, benzin, a gép, a tartály kiúrítése nélkül volt raktározva.	Ki kell úriteni az üzemanyagtartályt és a karburátort. Friss benzint kell betölteni.
	Hibás, szennyezett, vagy nem jól beállított gyújtógyertya	A gyertyát ki kell cserélni (P-8). A gyújtó gyújtó
	A gyertya nedves a benzintől (lefulladt motor).	A gyertyát ki kell szárítani és újra beszerelni.
A motort javittassa meg a forgalmazónál, vagy tanulmányozza át a használati utasítást	Eldugult üzemanyagszűrő, rosszül beállított karburátor, event. gyújtás, beragadt szelepek, stb.	A hibás alkatrészeket cserélje ki, vagy (szükség szerint) javítsa meg.
Hibás előre mozgás	Túlságosan hosszú a húzás	A húzás beállítára
Nem gyújti a füvet	Bedugult csatorna, a fúgyűjtő kosár tele van, a fú túlságosan vizes	A kieresztő csatornát ki kell tisztítani, a fúgyűjtő kosarat ki kell úriteni, száraz időben kell füvet vágni
A motor nem startol annak ellenére, hogy le van nyomva az automatikus kikapcsolást irányító kar (10)	Az automatikus kikapcsolókar túlságosan hosszú	Az automatikus kikapcsolókar t a beállító anyacsavar segítségével rövidítse le (1/13.ábra)

KARBANTARTÁSI TERV

RENDSZERES KARBANTARTÁSI IDŐKŐZŐK (4)		Minden használat előtt	Havonta, vagy	3 hóna ponként, vagy	1x félévente, vagy	Minden éven, vagy	Minden 2 évben, vagy
Megfelelő karbantartás az adott hónapban, vagy az adott üzemeltetés befejeztével - a szerint, melyik eset áll be hamarabb.			5 óra	25 óra	50 óra	100 óra	250 óra
Motorolaj (SAE 30)	Ellenőrzés	O
	Csere		O		O
Légszűrő	Ellenőrzés	O
	Csere				O
Gyújtó gyertya	EllenőrzésTisztítás					O
	Csere						O
