HASZNÁLATI ÚTMUTATÓ CS 340 MCCULLOCH

HU Használati utasítás 351-377

Összeszerelés.... 362

Üzemeltetés....365

Karbantartás.... 371

Müszaki adatok....374

EK megfelelőségi nyilatkozat....377

0

Bevezető

Termékleírás

A termék egy belső égésű motorral működő bokorvágó.

Folyamatosan dolgozunk azon, hogy javítani tudjuk az ügyfeleink használat közbeni biztonságát és hatékonyságát. További tájékoztatásért forduljon az illetékes szakservizhez.

Rendeltetésszerű használat

A termékre szerelt fűrésztárcsával, fűvágó késsel vagy szegélyvágó fejjel különféle növényzetet vághat. Ne

használja a terméket fűvágástól, fűritkítástól, erdőtisztogatástól eltérő célokra. A fűrésztárcsával faszerű növényeket vághat. A fűvágó késsel és a szegélyvágó fejjel füvet vághat.

Megjegyzés: A használatot nemzeti vagy helyi előírások szabályozhatják. Tartsa be a vonatkozó előírásokat.

Csak a gyártó által jóváhagyott tartozékokat használjon. Lásd: Műszaki adatok374. oldalon.

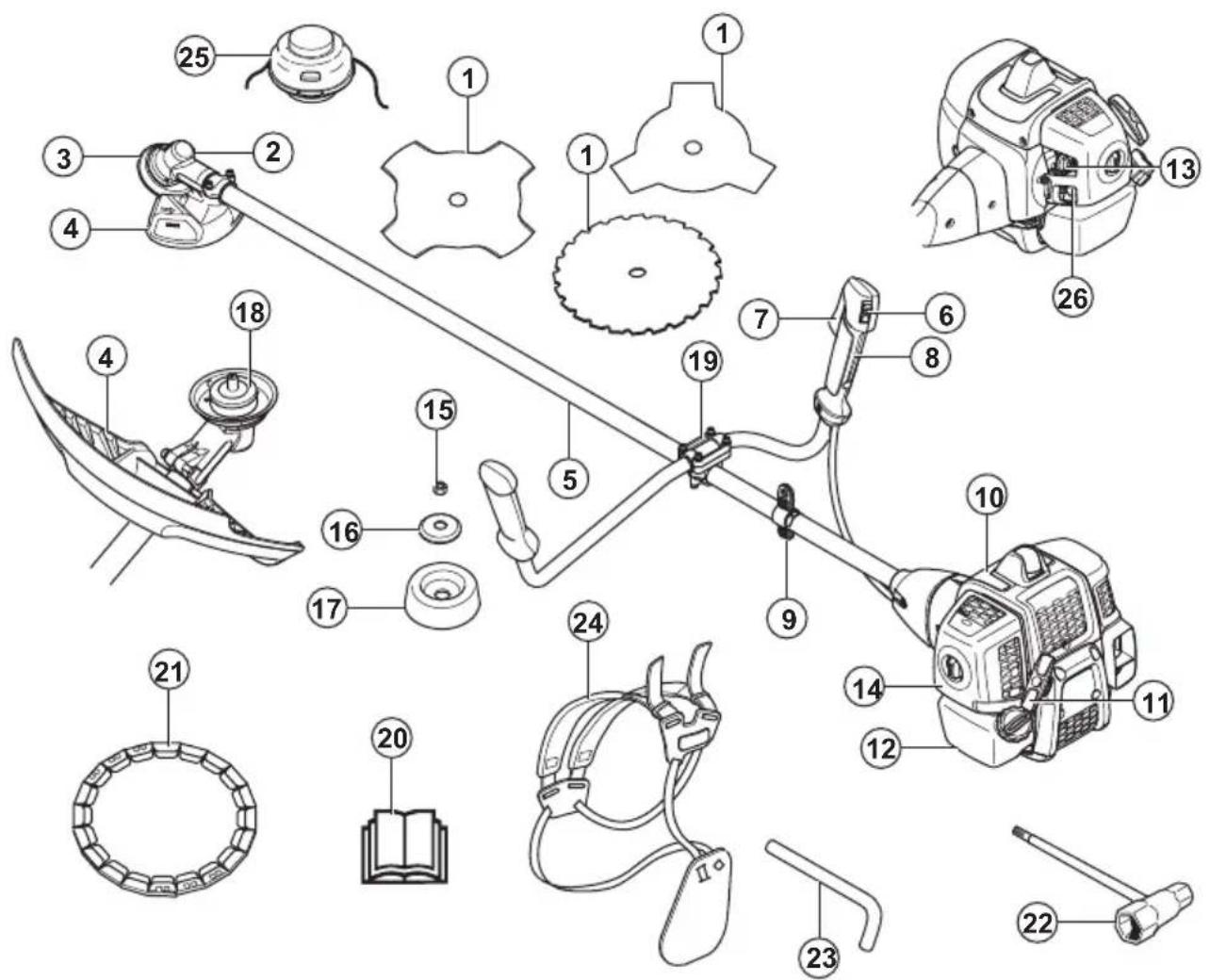

1. Penge (nem minden piacon)

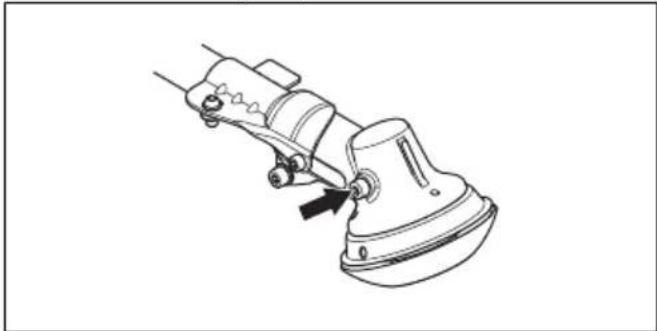

2. Zsírbetöltősapka, szöghajtás
3. Szöghajtás
4. A vágófelszerelés védőburkolata
5. Nyél
6. Leállítókapcsoló
7. Gázadagoló
8. Gázadagoló-retesz
9. Függesztőkarika
10. Hengerburkolat
11. Indítófogantyú
12. Üzemanyagtartály
13. Szívatókar
14. Légszűrő fedél
15. Önbiztosító anya
16. Támkarima
17. Támasztócsésze

18. Hajtótárcsa

19. Kormányrögzítő

20. Kezelői kézikönyv
21. Szállítási biztosítószerkezet (nem minden piacon)
22. Csőkulcs
23. Rögzítőcsap (imbuszkulccsal nem rendelkező termékekhez)
24. Heveder
25. Damilfej
26. Üzemanyagpumpa

A terméken található jelzések

FIGYELEM! A termék veszélyes. A kezelőre és a közelben állókra is vonatkozó sérülés és halál kockázata áll fenn, amennyiben a terméket nem megfelelően és körültekintően használják. A kezelő és a közelben állók biztonságának érdekében olvassa el és

tartsa be a használati utasítás minden biztonsági utasítását.

Olvassa el figyelmesen a használati utasítást, és győződjön meg arról, hogy megértette azt, mielőtt a terméket használatba veszi.

Használjon védősisakot minden olyan helyen, ahol tárgyak hullhatnak le. Használjon jóváhagyott fülvédőt. Használjon jóváhagyott védőszemüveget.

Használjon jóváhagyott védőkesztyűt.

Használjon csúszásálló munkavédelmi bakancsot.

A termék tárgyakat repíthet szét, amelyek sérülést okozhatnak.

A kimenőtengely maximális fordulatszáma.

A termék használata közben tartson legalább 15 méteres távolságot az emberektől és az állatoktól.

Késlökés veszélye, ha a vágószerkezet akadályba ütközik. A termék akár testrészeket is levághat. A termék használata közben tartson legalább 15 méteres távolságot az emberektől és az állatoktól.

Kizárólag rugalmas vágószálat használjon. Ne használjon fém vágóelemeket. Ez a füvágó védőburkolatához tartozik.

A nyilak a fogantyú véghelyzeteit mutatják.

Üzemanyagpumpa.

Töltsön be üzemanyagot.

Szívató.

A 2000/14/EK számú európai irányelvnek és New South Wales „Környezetben történő munkavégzés (zajszabályozás) szabályozása, 2017” irányelvének megfelelő környezeti zajszennyezés. A zajszennyezésre vonatkozó adatok a gép címkéjén és a következő fejezetben találhatók: Műszaki adatok374. oldalon.

Ez a termék megfelel a vonatkozó EK-irányelveknek.

ééééhhxxxx A típustáblán vagy a lézernyomtatott jelölésen megtalálható a sorozatszám. éééé a gyártási év, a hh pedig a gyártási hét.

Megjegyzés: A terméken szereplő többi jelölés/címke a további piacok specifikus vizsgáztatási követelményeire vonatkozik.

Termékszavatosság

A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;
• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;
• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;
• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte.

Euro V. kibocsátási norma

FIGYELMEZTETÉS: A motor módosítása érvényteleníti a termékre vonatkozó európai uniós típusjóváhagyást.

Biztonság

Biztonsági fogalommeghatározások

Az alábbi fogalommeghatározások az egyes figyelmeztetésekhez tartózó, lehetséges veszélyek súlyosságát határozzák meg.

FIGYELMEZTETÉS: Személyi sérülés veszélye.

VIGYÁZAT: A termék károsodásának veszélye.

Megjegyzés: Ezek az információk a termék használatát könnyítik meg.

Általános biztonsági utasítások

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.
• Ne használja a terméket, ha fáradt, beteg, illetve alkohol, drog vagy gyógyszer hatása alatt áll. Ez negatív hatással van a látására, az éberségére, a koordinációjára és az ítélőképességére.
• Ne használja a gépet rossz időjárási körülmények között, például sűrű ködben, erősen zuhogó esőben vagy nagy hidegben. Ha rossz időjárási körülmények között használja a terméket, nemcsak gyorsan elfáradhat, hanem egyéb kockázatoknak, például a jeges talaj okozta kiszámíthatatlan csúszásiránynak is kiteheti magát.
• Mindig megfontoltan és előrelátóan cselekedjen. Amennyiben a használati utasítás elolvasását követően is bizonytalannak érzi magát a munkakörülményekkel vagy az üzemeltetési eljárásokkal kapcsolatban, a munka megkezdése előtt kérje ki egy szervizműhely véleményét.
• Vegye le a gyertyapipát, ha a terméket felügyelet nélkül hagyja.

Biztonsági utasítások az összeszereléshez

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Használjon jóváhagyott védőkesztyűt a termék és a vágófelszerelés összeszerelésekor.
• A termék összeszerelése előtt távolítsa el a gyertyapipát a gyújtógyertyáról.
• A termék használata előtt győződjön meg arról, hogy a megfelelő fogantyú és vágófelszerelés-védőburkolat van-e felszerelve.
• A hibás vagy nem megfelelő védőburkolat használata komoly sérülést okozhat. Vágófelszerelést ahhoz tartozó jóváhagyott védőburkolat nélkül semmilyen körülmények között ne használjon.
• A termék elindítása előtt csatlakoztassa a tengelykapcsoló fedelét és a nyelet.
• A hajtótárcsának és a támkarimának megfelelően rögzülnie kell a vágófelszerelés középponti nyílásában. A nem megfelelően csatlakoztatott vágófelszerelés sérülést és halált okozhat.
• A kezelő és más személyek sérülésének elkerülése érdekében csatlakoztassa a hevedert a termékhez.

Biztonsági utasítások az üzemeltetéshez

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A termék használata előtt tájékozódjon az erdőtisztogatás, a fűritkítás és a fűnyírás közötti különbségről.
• Használjon személyi védőfelszerelést, lásd: Személyi védőfelszerelés355. oldalon.
• A zajnak való hosszú távú kitettség maradandó halláskárosodást okozhat. Mindig használjon jóváhagyott fülvédőt.
• Hallásvédő használata közben is figyeljen a veszélyjelzésekre és a kiáltásokra. A motor leállítása után mindig vegye le a hallásvédőt.
• Ne használja a terméket, ha valamilyen tekintetben megváltozott vagy egyértelműen hibás.
• Az áramütés veszélyének elkerülése érdekében győződjön meg a gyertyapipa és a gyújtáskábel épsegéről.

• Ellenőrizze, hogy a munkaterületen sem emberek, sem állatok, sem tárgyak nem akadályozzák a termék biztonságos használatát.

• Ellenőrizze, hogy a munkaterületen sem emberek, sem állatok nem érhetnek a vágófelszereléshez, és őket sem érhetik el a vágófelszerelésből esetlegesen kirepülő tárgyak.

• Ne használja a terméket olyan helyen vagy helyzetben, ahol nem kaphat segítséget, ha baleset történik.
• Ne használja a terméket jóváhagyott vágófelszerelés-védőburkolat nélkül.
• A termék használata közben tartson legalább 15 méteres távolságot az emberektől és az állatoktól. Mindig nézzen maga mögé, mielőtt megfordulna a termékkel. Azonnal állítsa le a terméket, ha személy vagy állat lép a 15 méteres körzeten belülre. Ha ugyanazon a helyen többen is dolgoznak, akkor a tartandó biztonsági távolság legalább a famagasság kétszerese és legalább 15 méter.
• Ellenőrizze a munkaterületet. Kerüljön el minden olyan mozdítható tárgyat – pl. köveket, törött üveget, szögeket, fémdrótokat, zsinegeket stb. – amelyeket a vágófelszerelés kirepíthet, vagy amelyek esetleg a felszerelésre csavarodhatnak.
• Győződjön meg arról, hogy biztonságosan tud mozogni és biztonságos testtartást tud felvenni. Mérje fel a közeli akadályokat, például a gyökereket, köveket, ágakat és gödröket. Legyen különösen óvatos, ha lejtön dolgozik.

• Ne nyújtózkodjon a termékkel. Minden helyzetben stabilan támaszkodjon lábaira, tartson megfelelő egyensúlyt.
• A termék beindítása előtt helyezze azt lapos felületre, valamint az üzemanyagtól és az üzemanyagtöltés helyétől legalább 3 méterre. Ellenőrizze, hogy semmilyen tárgy nincs a vágófelszerelés közelében.
• Ha a vágófelszerelés alapjárati fordulatszámon is forog, kérjen beállítást szervizmühelytöl. Ne használja a terméket addig, amíg az nincs beállítva vagy megjavítva.

• Figyeljen a felcsapódó tárgyakra. Mindig használjon jóváhagyott védőszemüveget, és tartsa távol saját magát a vágófelszerelés védőburkolatától. Kövek és egyéb kisebb tárgyak repülhetnek szemei felé, amelyek látáskárosulást és egyéb sérülést okozhatnak.

• Ne tegye le a terméket járó motorral, hacsak nem tudja szemmel tartani azt.

• Amíg a motor jár vagy a vágószerkezet forog, ne távolítsa el és másoknak se engedje, hogy eltávolítsák a levágott anyagokat a termékről, mert ez súlyos sérüléseket okozhat.
• A késtengelyre tekeredett vagy a vágófelszerelés és a védőburkolata közé szorult anyagok eltávolítása előtt mindig állítsa le a motort, és ellenőrizze, hogy a vágószerkezet álló helyzetben van-e.
• Legyen óvatos, amikor eltávolítja az anyagot a vágószerkezetről. A szöghajtás működés közben felforrósodik, és égési sérüléseket okozhat.
• A motor kipufogógázai forróak, a gázokkal együtt akár szikrák is távozhatnak a motorból. Tüzveszély. Legyen óvatos a száraz és gyúlékony anyagok körül.
• Soha ne használja a terméket beltéren, illetve megfelelő szellőzés nélküli helyen. A kipufogógázok szén-monoxidot tartalmaznak, ami nagyon veszélyes, szagtalan, mérgező gáz.
• Állítsa le a motort, mielőtt új munkaterületre megy. Mindig csatlakoztassa a szállítási biztosítószerkezetet a termék áthelyezése előtt.
• Az erős rezgés miatt a vérkeringési zavarokban szenvedő személyeknél ér- vagy idegsérülések léphetnek fel. Forduljon orvoshoz, ha olyan tüneteket tapasztal, amelyeket feltehetőleg az erős rezgés okozott. Ezek a tünetek lehetnek többek között: zsibbadás, érzéskiesés, bizsergés, szúró érzés, fájdalom, erőtlenség, a bör színének vagy felületének megváltozása. A tünetek többnyire az ujjakban, a kézben vagy a csuklóban jelentkeznek. Alacsony hőmérsékleten a veszély növekedhet.

Személyi védőfelszerelés

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A termék használata során viseljen jóváhagyott személyi védőfelszerelést. A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.
• Használjon sisakot, ha a munkaterületen lévő fák 2 méternél magasabbak.

- Használjon jóváhagyott fülvédőt.

- Használjon jóváhagyott védőszemüveget. Ha arcvédőt használ, jóváhagyott védőszemüveget is kell viselnie. Jóváhagyott védőszemüvegek azok, amelyek megfelelnek az ANSI Z87.1 (USA), illetve EN 166 (EU-országok) szabványoknak.

- Ha szükséges, viseljen kesztyűt – például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor.

- Használjon acéllemezes lábujjvédővel és csúszásgátló talppal ellátott védőbakancsot.

- Viseljen sűrű szövésű anyagból készült ruházatot. Vastag, hosszú nadrágot és hosszú ujjú felsőrészt viseljen. Ne viseljen bő ruházatot, mert az beakadhat a gallyakba és a bokrok ágaiba. Ne viseljen ékszereket, rövidnadrágot vagy szandált. Ne legyen mezítláb. Igazítsa haját vállmagasság fölé.

- Tartsa kéznél az elsősegélykészletet.

Biztonsági eszközök a terméken

A biztonsági eszközök helyére vonatkozó további információkért lásd: A vágófelszerelés védőburkolata357. oldalon.

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használjon olyan terméket, amelynek hibásak a biztonsági eszközei. Rendszeresen ellenőrizze a biztonsági eszközöket és rendszeresen végezzen rajtuk karbantartást. A biztonsági eszközök meghibásodása esetén vegye fel a kapcsolatot a McCulloch szervizműhellyel.
• Ne módosítsa a biztonsági eszközöket. Nem csatlakoztatott vagy hibás védőburkolatok, biztonsági kapcsolók és más védőeszközök esetén ne működtesse a gépet.
• A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel, különös tekintettel a biztonsági eszközökre. Ha a biztonsági eszközök nem felelnek meg a jelen használati utasításban megadott ellenőrzések során, szervizműhely segítségét kell kérnie. Garantáljuk a szakképzett szervizszolgáltatást, javítást. Ha viszonteladója nem szervizműhely, forduljon hozzájuk a legközelebbi szervizműhellyel kapcsolatban.
• Ne használja a vágófelszerelést jóváhagyott és megfelelően felhelyezett védőburkolat nélkül. Lásd: Műszaki adatok374. oldalon.

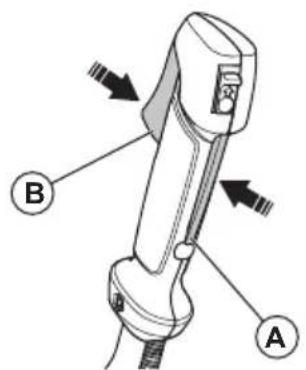

A gázadagoló reteszének ellenőrzése

A gázadagoló retesze úgy van kialakítva, hogy megakadályozza a véletlen gázadást.

1. Nyomja le a gázadagoló reteszét (A), és győződjön meg arról, hogy a gázadagoló (B) kioldott-e. A fogantyú elengedésekor a gázadagoló és a retesz egyaránt visszaáll eredeti állásába. Erről két visszatérítő rugó gondoskodik. Ez a kialakítás az eredményezi, hogy a gázadagoló automatikusan alapjáraton reteszelődik.

1. Ellenőrizze, hogy a reteszt elengedve a gázadagoló alapjáraton reteszelődik-e.

1. Nyomja le a gázadagoló reteszét, és győződjön meg arról, hogy a felengedése után visszatér-e az alapértelmezett helyzetbe.

1. Ellenőrizze, hogy a gázadagoló és a retesze akadálymentesen mozog-e, a visszatérítő rugók pedig megfelelően működnek-e.

2. Indítsa el a terméket (lásd az utasításokat a következő fejezetben: Indítás és leállítás366. oldalon), és adjon teljes gázt.

3. Engedje el a gázszabályozót és győződjön meg róla, hogy a vágófelszerelés leállt és teljesen mozdulatlan. Állítsa be a karburátort, ha a vágófelszerelés mozog, amikor a gázszabályozó üresjárati helyzetben van. Lásd a következő fejezetben szereplő utasításokat: Az alapjárati fordulatszám beállítása372. oldalon.

A leállítókapcsoló ellenőrzése

1. Indítsa be a motort.

2. Állítsa a leállítókapcsolót a stop pozícióba és ellenőrizze, hogy a motor leállt-e.

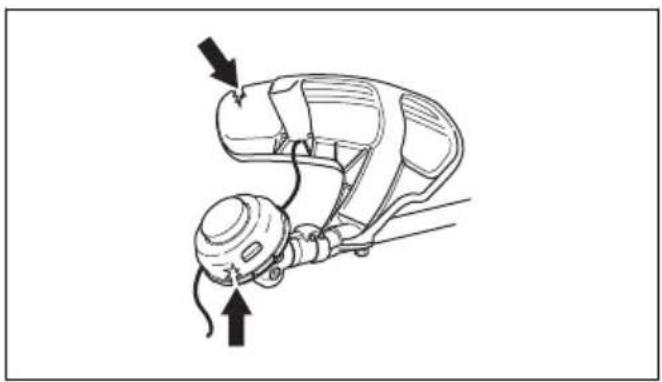

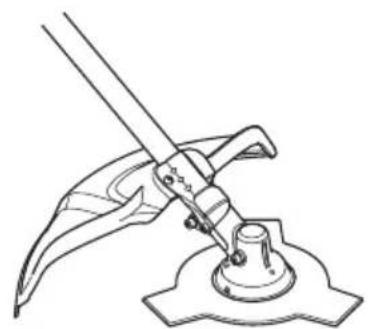

A vágófelszerelés védőburkolata

A vágófelszerelés védőburkolata megakadályozza, hogy az elszabadult tárgyak elérjék a kezelőt. Vizsgálja meg a vágófelszerelés védőburkolatának épségét, és cserélje ki, ha megsérült. A vágófelszereléshez csak a jóváhagyott védőburkolatot használjon.

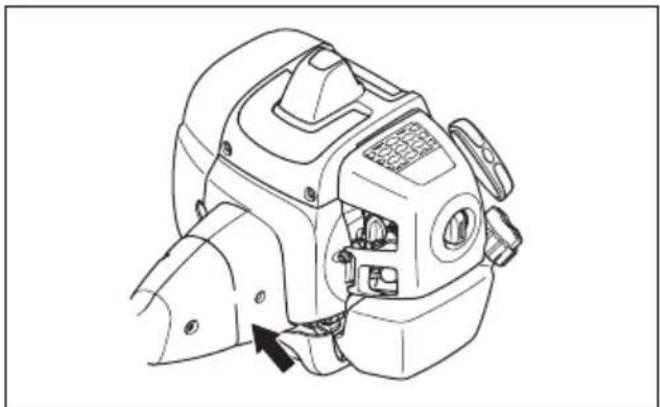

A rezgéscsillapító rendszer ellenőrzése

A rezgéscsillapító rendszer a minimumra csökkenti a fogantyút érő rezgés erősségét, megkönnyítve ezzel a berendezés kezelését.

1. Állítsa le a motort.

2. Keressen deformációt és sérüléseket, például repedéseket.

3. Ügyeljen arra, hogy a rezgéscsillapító rendszer elemei megfelelően legyenek csatlakoztatva.

A gyorskioldó mechanizmus ellenőrzése

FIGYELMEZTETÉS: Ne használjon olyan hevedert, amelynek gyorskioldója meghibásodott.

A gyorskioldó mechanizmus segítségével a kezelő vészhelyzet esetén gyorsan leveheti a terméket a hevederről.

1. Állítsa le a motort.

2. Ellenőrizze, nincsenek-e sérülések, például repedések.

3. Oldja ki, majd rögzítse a gyorskioldó mechanizmust – ellenőrizve ezzel, hogy megfelelően működik.

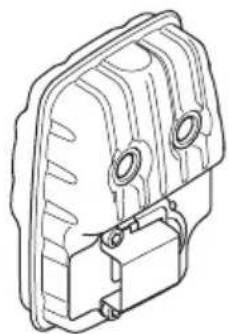

• Ne indítsa be a motort, ha a kipufogódob megsérült. A hibás kipufogódob növeli a zajszintet és a tűzveszélyt. Legyen a közelben tűzoltó készülék.
• Ellenőrizze rendszeresen a kipufogódob rögzítettségét.
• Ne érjen a motorhoz vagy a kipufogódobhoz, ha jár a motor. Ne érjen a motorhoz vagy a kipufogódobhoz még egy darabig, miután leállította a motort. A forró felületek sérülést okozhatnak.
• A forró kipufogódob tüzet okozhat. Legyen óvatos, ha a terméket gyúlékony folyadékok vagy gözök közelében használja.
• Ne érjen a kipufogódob alkatrészeihez, ha a kipufogódob megsérült. Az alkatrészek rákkeltő vegyi anyagokat tartalmazhatnak.
• Ha a termék fel van szerelve szikrafogóval, tisztítsa meg azt rendszeres időközönként.

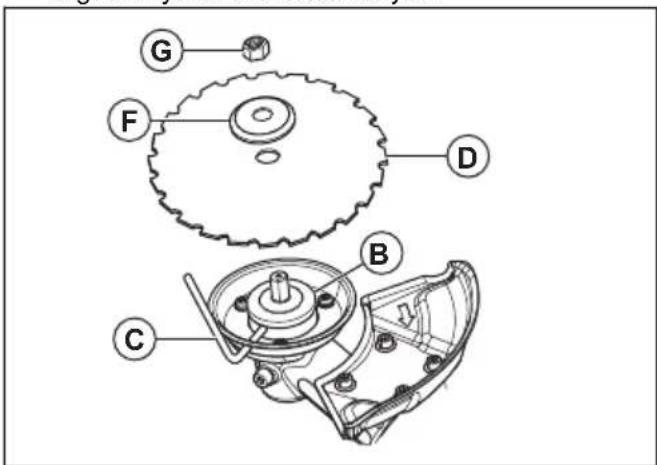

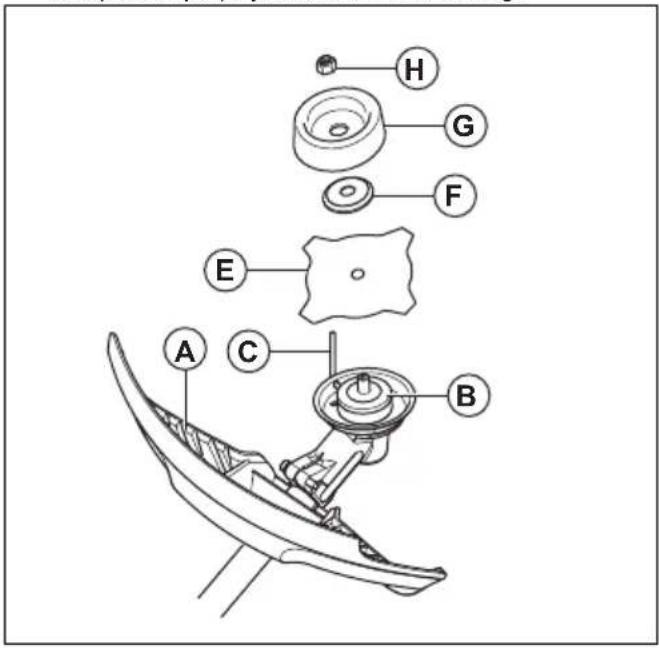

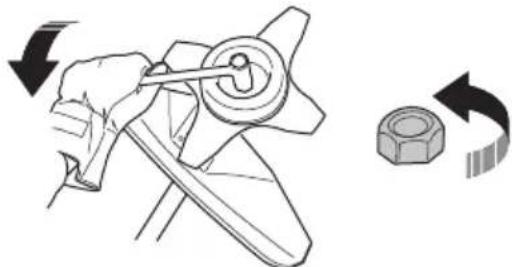

A záróanya rögzítése és eltávolítása

FIGYELMEZTETÉS: Állítsa le a motort, húzzon védőkesztyűt, és legyen óvatos a vágófelszerelés élei környékén.

A záróanya a vágófelszerelés egyes típusainak rögzítésére szolgál. A záróanya balmenetes.

- Rögzítéshez a záróanyát a vágófelszerelés forgásával ellentétes irányba csavarva húzza meg.

• Leszerelésnél a záróanyát a vágófelszerelés forgásának megfelelő irányban csavarva lazítsa meg.
• A záróanya meglazításához és meghúzásához hosszú nyelű csőkulcsot használjon. A képen szereplő nyíl azt a területet jelzi, ahol a csőkulcsot használhatja.

záróanya meglazítása és meghúzása során a penge sérülést okozhat. Mindig ügyeljen arra, hogy a művelet során védje a kezét a pengevédötől.

Megjegyzés: Győződjön meg, hogy a záróanya kézzel nem forgatható. Cserélje ki az anyát, ha a nejlonbetétnek nincs legalább 1,5 Nm-es ellenállása. A záróanyát kb. 10 alkalommal történt rácsavarás után ki kell cserélni.

Vágószerkezet

Válassza ki és tartsa karban a vágószerkezetet ahhoz, hogy:

• Maximális legyen a vágási teljesítmény.
• Növelje a vágószerkezet élettartamát.
• Kövesse a hangfogóra vonatkozó ellenőrzéssel, karbantartással és szervizeléssel kapcsolatos utasításokat.
• A vágószerkezethez csak a jóváhagyott védőburkolatot használja. Lásd a műszaki adatokat.

FIGYELMEZTETÉS: A

vágófelszerelést kizárólag az általunk ajánlott védelemmel használja. Lásd a Műszaki adatok című fejezetet. A helyes zsinóradagoláshoz és megfelelő zsinórátmérő kiválasztásához lásd a vágófelszerelésre vonatkozó utasításokat.

FIGYELMEZTETÉS: A hibás

vágófelszerelés használata növelheti a balesetveszélyt.

FIGYELMEZTETÉS: Mielőtt

bármilyen munkát végezne a vágófelszerelésen, kapcsolja ki a motort. A vágófelszerelés a gázszabályozó

elengedése után is forog. Győződjön meg róla, hogy a vágóeszköz leállt, vegye le a gyertyapipát, és csak ezután kezdjen dolgozni rajta.

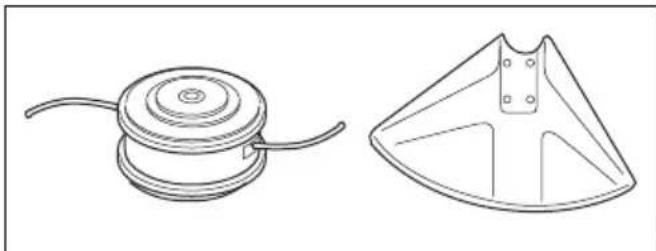

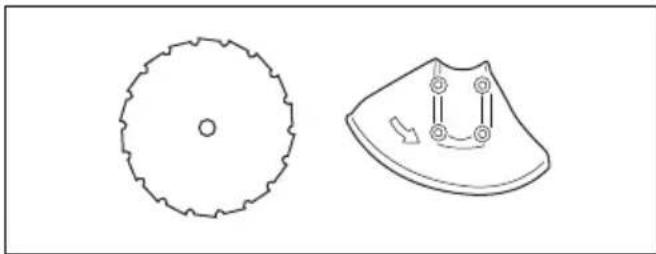

Vágófelszerelés

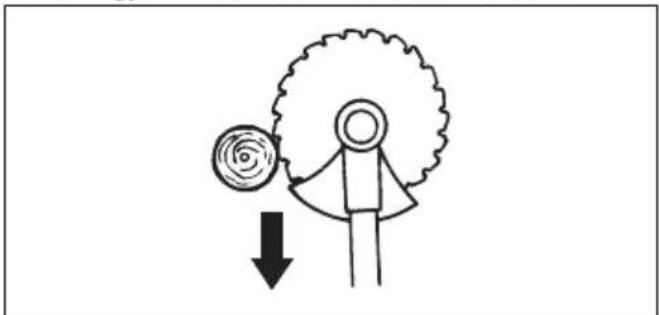

- A fürésztárcsával faszerű növényeket vághat.

- Erőteljes fű vágásához használja a pengéket és fűvágó késeket.

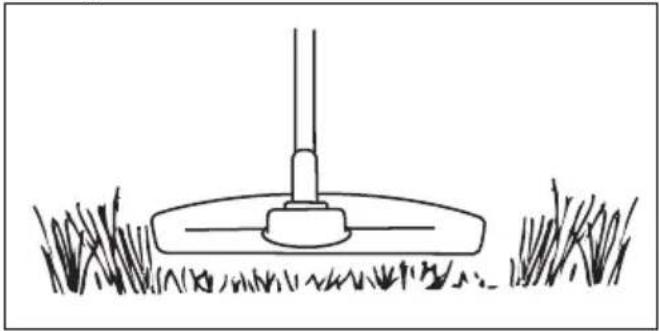

- A fünyíráshoz használja a damilfejet.

- Egy helytelenül élezett, vagy sérült penge növeli a balesetveszélyt. A penge vágófogai mindig legyenek megfelelően élezve. Csak a javasolt reszelősablont használja, és tartsa be a következő fejezetben található utasításokat: A fűvágó kések és fű vágófejek élesítése360. oldalon.

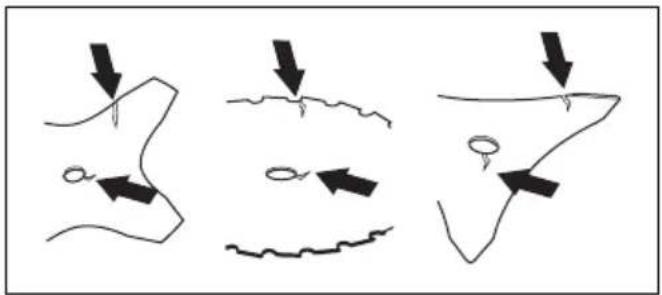

- Ellenőrizze, hogy nem található-e sérülés vagy repedés a vágófelszerelésen. Ha a vágófelszerelés sérült, cserélje ki. - A vágófelszerelést kizárólag az ajánlott védőburkolattal használja. Lásd: Müszaki adatok374, oldalon.

Kések

• A terméket jóváhagyott késsel használja. A kést csak az összes szükséges alkatrész megfelelő felszerelése után használja. Ellenőrizze a megfelelő felszerelést és azt, hogy a megfelelő alkatrészeket használja. A nem megfelelő felszerelés miatt a kés lerepülhet, ami súlyos sérülést okozhat a kezelőnek vagy a körülötte tartózkodó személyeknek.
• A kés kezelésekor és a karbantartás során viseljen védőkesztyűt.
• Viseljen védőkesztyűt, ha a terméket késsel használja.
• A kés sérülést okozhat, ha a motor leállítása vagy a gázadagoló elengedése után tovább pörög. Karbantartás előtt ellenőrizze, hogy a kés teljesen megállt-e.
• Mielőtt munkát végezne a vágófelszerelésen, állítsa le a motort. Győződjön meg róla, hogy a vágófelszerelés teljesen leállt. Vegye le a vezetéket a gyújtógyertyáról.
• A penge vágófogai mindig legyenek megfelelően élezye.

• Ne használjon sérült vágófelszerelést!
• A termék szállítása vagy tárolása esetén rögzítse a késre a szállítási biztosítószerkezetet.

A füvágó kések és fü vágófejek élesítése

- A fűvágó kések és fű vágófejek élesítését egyenlő mértékben végezze, hogy megmaradjon az egyensúlyuk. Szimplavágású lapos reszelőt használjon.

A fürésztárcsa élezése

FIGYELMEZTETÉS: Állítsa le a motort. Használjon védőkesztyűt.

• A tárcsa helyes élezéséhez olvassa el a hozzá tartozó használati útmutatót.
• Győződjön meg arról, hogy a terméket és a pengét megfelelően alátámasztotta az élezéshez.

- Használjon 5,5 mm-es hengeres reszelőt, tartóval együtt.

• Tartsa a reszelőt 15°-os szögben.

- Élezze meg a fűrésztárcsa egyik fogát jobbra, a következőt pedig balra, az ábra szerint.

15°

Megjegyzés: Ha a penge erősen kopott, élezze meg a fogak oldalait lapos reszelővel. Ezután élezze meg őket kerek reszelővel is.

• A penge egyensúlyának megtartása érdekében minden oldalt egyenlő mértékben élezzen meg.
• Igazítsa a fogakat 1 mm-hez az ajánlott igazítóeszközzel. Kövesse a penge használati útmutatóját.

FIGYELMEZTETÉS: A sérült pengéket cserélje le. Ne próbáljon használhatóvá tenni elgörbült vagy megcsavarodott pengét.

Damilfej

FIGYELMEZTETÉS: Az

egészségre ártalmas rezgések elkerülése érdekében ügyeljen arra, hogy a zsinór legyen mindig szorosan és egyenletesen a dobra tekerve.

• Csak a javasolt damilfejeket és zsinórokat használja.

• Csak a javasolt vágófelszereléseket használja.

• Kisebb géphez általában kisebb damilfej szükséges, és fordítva.

• A zsinór hossza ugyancsak lényeges. A hosszabb zsinór nagyobb teljesítményű motort igényel, mint az ugyanolyan keresztmetszetű rövidebb zsinór.
• A szegélynyíró védőburkolatán lévő késnek épnek kell lennie. A kés a zsinór megfelelő méretűre történő vágására szolgál.
• A zsinór élettartamának növelése érdekében használat előtt áztassa vízbe néhány napra.

Üzemanyaggal kapcsolatos biztonság

• Ne indítsa be a terméket, ha üzemanyag vagy motorolaj került rá. Távolítsa el a nem kívánt üzemanyagot/motorolajat és hagyja megszáradni a terméket. Távolítsa el a nem kívánt üzemanyagot a termékről.
• Ha a kiömlött üzemanyag a ruhájára csöppent, öltözzön át azonnal.
• Ügyeljen arra, hogy ne kerüljön üzemanyag a testére, mert az sérülést okozhat. Ha üzemanyag került a testére, távolítsa el szappannal és vízzel.
• Ne indítsa be a motort, ha olaj vagy üzemanyag került a termékre vagy Önre.
• Ne indítsa be a motort, ha szivárog a motor. Vizsgálja meg rendszeresen a motort szivárgás szempontjából.
• Bánjon óvatosan az üzemanyaggal. Az üzemanyag gyúlékony, a gözei robbanásveszélyesek, ezért súlyos, akár végzetes sérülést is okozhat.
• Ne lélegezze be az üzemanyag gözeit, egészségkárosodást okozhatnak. Gondoskodjon megfelelő légáramlásról.
• Az üzemanyag vagy a motor közelében ne dohányozzon.
• Az üzemanyag vagy a motor közelébe ne tegyen forró tárgyakat.
• Ne tankoljon járó motornál.
  • Várja meg a tankolással, amíg lehül a motor.
• Tankolás előtt nyissa meg lassan a tanksapkát, engedje ki óvatosan a nyomást.
• Ne beltérben tankoljon. A nem elegendő mértékű légáramlás fulladás vagy szén-monoxid miatt egészségkárosodást, akár halált is okozhat.
• Körültekintően húzza meg a tanksapkát, különben tűz keletkezhet.
• Vigye legalább 3 m (10 láb) távolságra a terméket a tankolás helyétől, mielőtt beindítaná.
• Ne töltse túl üzemanyaggal a terméket.
• Ügyeljen arra, hogy ne forduljon elő szivárgás, amikor a terméket vagy az üzemanyagtartályt mozgatja.
• Ne vigye olyan helyre a terméket vagy az üzemanyagtartályt, ahol nyílt láng, szikra vagy örláng található. Győződjön meg arról, hogy a tárolás helyén nem található nyílt láng.

• Csak jóváhagyott tartályt használjon az üzemanyag szállítására vagy tárolására.

• Hosszú távú tárolás előtt ürítse ki az üzemanyagot a termékből. A lefejtett üzemanyag elhelyezésekor járjon el a hatályos helyi előírások szerint.

• Hosszú távú tárolás előtt tisztítsa meg a terméket.
• Húzza le a gyertyapipát, mielőtt a terméket elteszi, hogy a motor ne indulhasson be véletlenül.

Biztonsági utasítások a karbantartáshoz

- Ha az alapjáratot nem lehet úgy beállítani, hogy a vágófelszerelés ne forogjon, forduljon szakszervizhez. Ne használja a terméket addig, amíg az nincs helyesen beállítva, illetve megjavítva.

Összeszerelés

FIGYELMEZTETÉS: Olvassa el a biztonságról szóló fejezetet, mielőtt összeszerelné a terméket.

Bevezető

FIGYELMEZTETÉS: A termék összeszerelése előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet.

FIGYELMEZTETÉS: A termék összeszerelése előtt távolítsa el a gyújtógyertya kábelét a gyújtógyertyából.

A fogantyúrúd felszerelése

1. Rögzítse a fogantyút a rögzítőbilincsre a képen látható módon.

A kések és szegélynyíró fejek felszerelése

FIGYELMEZTETÉS: A késekhez csak a jóváhagyott védőburkolatot használja. Lásd Műszaki adatok374. oldalon. A hibás védőburkolat sérülést okozhat.

FIGYELMEZTETÉS: Ha a terméket füvágó késsel használja, először szerelje fel a megfelelő fogantyúrudat, a pengevédőt és a hámot.

FIGYELMEZTETÉS: Ha a késeket nem megfelelően szereli fel, azok személyi sérülést okozhatnak.

1. Ügyeljen rá, hogy a meghajtótárcsa/támkarima megemelt része helyesen illeszkedjen a kések középponti nyílásába.
2. Szerelje fel a késeket.

A pengevédő, a fűvágó kés és a fűvágófej felszerelése

VIGYÁZAT: A késekhez csak a jóváhagyott védőburkolatot használja. Lásd a kezelési kézikönyvet.

VIGYÁZAT: Ellenőrizze, hogy eltávolította-e a védőtoldatot.

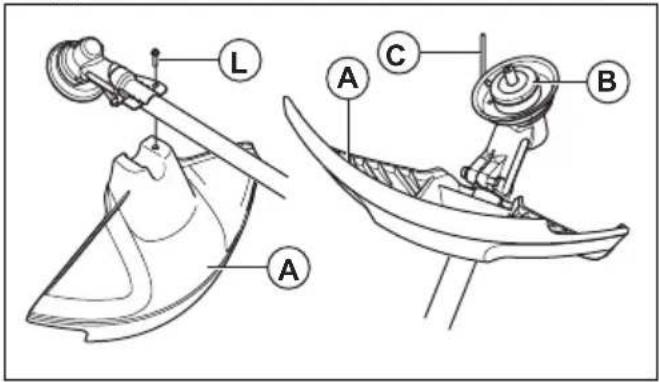

1. Szerelje fel a pengevédőt/a vágófelszerelés- védőburkolatát (A) a nyélre, és rögzítse a csavarral (L).

1. Szerelje fel a hajtótárcsát (B) a kimenőtengelyre.
2. Forgassa a kimenőtengelyt addig, amíg a hajtótárcsában lévő lyukak egyike egy vonalba nem kerül a hajtómüházon lévő megfelelő lyukkal.
3. Helyezze be a rögzítőcsapot (C) a nyílásba a nyél rögzítéséhez.
4. Helyezze a kimenőtengelyre a kést (E), a támkarimát (F) és a támasztócsészét (G).
5. Szerelje fel az anyát (H). Tartsa a szerszám nyelét a lehető legközelebb a pengevédőhöz. Az anya meghúzásához fordítsa a kulcsot a tengely forgásirányával ellentétes irányba. A csavart 35-50 Nm (3,5-5 kpm) nyomatékkal húzza meg.

A C B E F G H

Megjegyzés: Balmenet.

A damilfej-védőburkolat és a damilfej rögzítése

Megjegyzés: Ügyeljen arra, hogy a megfelelő trimmervédőt szerelje fel az adott nyírófejre.

1. Szerelje fel a nyírófejhez megfelelő trimmervédőt/kombinációs védőburkolatot (A).
2. Szerelje fel a trimmervédőt/kombinációs védőburkolatot a tengelyre, majd szorítsa meg a csavarral (B). Használja a rögzítőcsapot vagy az imbuszkulcsot (C).

1. Tegye a rögzítőcsapot vagy az imbuszkulcsot (C) a csavarfej hornyába, és szorítsa meg.
2. Szerelje fel a hajtótárcsát (D) a kimenőtengelyre.
3. Forgassa a kimenőtengelyt addig, amíg a hajtótárcsában lévő lyukak egyike egy vonalba nem kerül a hajtóműházon lévő megfelelő lyukkal.
4. Helyezze be a rögzítőcsapot vagy az imbuszkulcsot (C) a nyílásba a tengely rögzítéséhez.
5. Szerelje össze a nyírófejet/műanyag késeket (E). Fordítsa a nyírófejet/műanyag késeket az óramutató járásával ellentétes irányba.

1. A leszereléshez fordított sorrendben végezze el a fenti lépéseket.

A pengevédő és a fűrészpenge felszerelése

VIGYÁZAT: A késekhez csak a jóváhagyott védőburkolatot használja. Lásd: Műszaki adatok374. oldalon

1. Távolítsa el a rögzítőlemezt (H).
2. Szerelje fel az adaptert (I) és a szorítóbilincset (J) a két csavar (K) segítségével.
3. Szerelje fel a pengevédőt (A) az adapterre a négy csavar (L) segítségével.

1. Szerelje fel a hajtótárcsát (B) a kimenőtengelyre.
2. Forgassa a késtengelyt addig, amíg a hajtótárcsában lévő lyukak egyike egy vonalba nem kerül a hajtómüházon lévő megfelelő lyukkal.
3. Helyezze be a rögzítőcsapot (C) a nyílásba a tengely rögzítéséhez.
4. Helyezze a pengét (D) és a támkarimát (F) a kimenőtengelyre.
5. Szerelje fel az anyát (G). Az anya meghúzási nyomatéka 35-50 Nm (3,5-5kpm) legyen. Használja a szerszámkészletben található csőkulcsot. Tartsa a kulcsot a lehető legközelebb a pengevédőhöz. Az anya meghúzásához forgassa a csőkulcsot a tengely forgásirányával ellentétes irányba.

Megjegyzés: Balmenet.

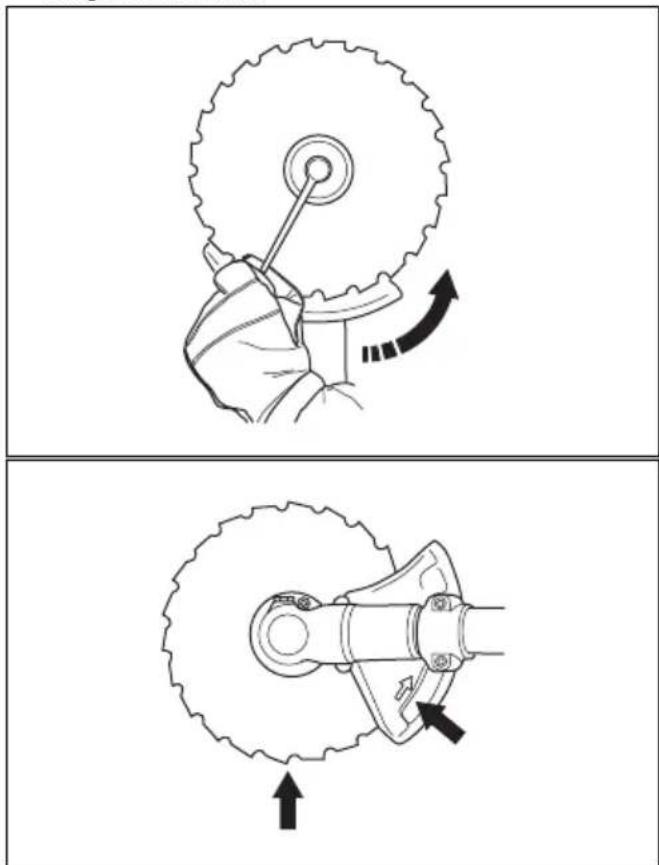

1. A csavaranya meglazítása és meghúzása során a fűrészfogak felsérthetik a kezet. Ezért kezeit e művelet során mindig tartsa a pengevédő védelmében. Ennek érdekében ehhez a művelethez mindig hosszú nyelű csőkulcsot használjon. A képen szereplő nyíl azt a területet jelzi, ahol a csőkulcsot használnia kell a csavaranya meglazítása és meghúzása során.

A szállítási biztosítószerkezet felszerelése

1. Rögzítse a szállítási biztosítószerkezetet a pengére az ábrának megfelelően.

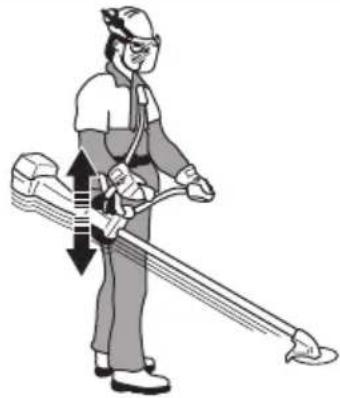

A heveder beállítása

FIGYELMEZTETÉS: A termék mindig legyen megfelelően a hevederhez rögzítve. Ha a termék nincs megfelelően a

hevederhez rögzítve, a termék nem irányítható biztonságosan, ez pedig a kezelő vagy más személyes sérülését okozhatja. Ne használjon hibás hevedert. Soha ne használjon olyan hevedert, amelynek gyorskioldója meghibásodott.

1. Vegye fel a hevedert.
2. Csatlakoztassa a terméket a hevederhez.
3. Állítsa be a hámot úgy, hogy az a legkényelmesebb munkahelyzetet nyújtsa.
4. Állítsa be az oldalsó szíjakat úgy, hogy a termék mindkét vállára egyenlő mértékben nehezedjen.

1. Állítsa be úgy a hevedert, hogy a vágófelszerelés párhuzamos legyen a talajjal.

1. A vágófelszerelés feküdjön fel könnyedén a talajon. Állítsa be a hámbilincs helyzetét a termék megfelelő kiegyensúlyozásához.

Megjegyzés: Füvágó kés használata esetén a terméket körülbelül 10 cm-rel a talaj fölött kell kiegyensúlyozni.

Üzemeltetés

FIGYELMEZTETÉS: Olvassa el és értelmezze a biztonságról szóló fejezetet, mielőtt használni kezdené a terméket.

Bevezető

FIGYELMEZTETÉS: A termék működtetése előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet.

Üzemanyag

A termékben kétütemű motor működik.

VIGYÁZAT: A nem megfelelő üzemanyag használata a motor károsodásához vezethet. Benzin és kétütemű motorolaj keverékét használja üzemanyagként.

Előkevert üzemanyag

- A jó teljesítmény és a motor élettartamának megnövelése érdekében előkevert McCulloch alkilüzemanyagot használjon. Ez az üzemanyagtípus kevesebb a hagyományos üzemanyagokhoz képest kevesebb vegyszert tartalmaz, így a kipufogó károsanyag-kibocsátása is mérséklődik. Az égés után visszamaradó anyagok mennyisége ezen üzemanyag esetében kevesebb, ami tisztább állapotban tartja a motor alkotóelemeit.

Az üzemanyag keverése

Benzin

- Jó minőségű, legfeljebb 10% etanolt (E10) tartalmazó, ólmozatlan benzint használjon.

VIGYÁZAT: Ne használjon 90 RON/87 AKI értéknél alacsonyabb oktánszámú benzint. Alacsonyabb oktánszám esetén kopogás jelentkezhet a motorban, ami a motor károsodását okozhatja.

Kétütemű motorhoz való olaj

• A legjobb eredmények és teljesítmény érdekében használjon McCulloch kétütemű motorolajat.
• Ha nem áll rendelkezésre McCulloch kétütemű motorolaj, használjon más jó minőségű, léghűtéses motorokhoz készült kétütemű olajat. A megfelelő olaj kiválasztását illetően forduljon az illetékes szakszervizhez.

VIGYÁZAT: Ne használjon vízhűtéses külső motorokhoz való kétütemű motorolajat (más néven „outboard” olajat). Soha ne használjon négyütemű motorokhoz való olajat.

Benzin és kétütemű olaj összekeverése

Benzin, liter Kétütemű olaj,	liter
	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40
Egyesült államokbeli gallon Egyesült államokbeli uncia
1 2 1⁄2
2 1/2 6 1⁄2
5 12 7⁄8

VIGYÁZAT: Kisebb mennyiségű üzemanyag kikeverésekor fennáll a veszélye, hogy az apróbb hibák jelentősen befolyásolják a keverési arányt. A helyes keverési arány érdekében gondosan mérje ki a keverékhez adagolandó olaj mennyiségét.

1. Töltse bele a benzin felét egy üzemanyaghoz való, tiszta tartályba.
2. Töltse be a teljes olajmennyiséget.
3. Rázza össze az üzemanyag-keveréket.
4. Öntse bele a benzin megmaradó részét a tartályba.
5. Óvatosan rázza össze az üzemanyag-keveréket.

VIGYÁZAT: Ne keverjen be 1 havi adagnál több üzemanyagot egyszerre.

Az üzemanyagtartály feltöltése

FIGYELMEZTETÉS: Biztonsága érdekében tartsa be az alábbi eljárást.

1. Állítsa le a motort, és várja meg, amíg lehül.
2. Tartsa tisztán az üzemanyagtartály sapkájának környékét.

1. Rázza össze a tartályt, és győződjön meg róla, hogy az üzemanyag megfelelően összekeveredett-e.
2. Lassan távolítsa el az üzemanyagtartály sapkáját, hogy kiengedje a nyomást.
3. Töltse fel az üzemanyagtartályt.

VIGYÁZAT: Ügyeljen arra, hogy ne töltsön túl sok üzemanyagot az üzemanyagtartályba. Hő hatására az üzemanyag kitágul.

1. Húzza meg óvatosan az üzemanyagtartály sapkáját.
2. Távolítsa el a kiömlött üzemanyagot a termékről és környékéről.
3. A motor beindítása előtt, vigye el a terméket a tankolás helyétől és forrásától legalább 3 m távolságra.

Megjegyzés: Ha szeretné megtudni, hogy az üzemanyagtartály hol van a terméken, lásd: A termék áttekintése352. oldalon.

Indítás és leállítás

A termék működtetése előtt

• Ellenőrizze a munkaterületet; mérje fel a terep jellegét, a talaj lejtését, valamint keressen esetleges akadályokat, például köveket, ágakat, gödröket.
  • Végezzen átfogó ellenőrzést a terméken.
• Végezze el a használati utasításban közölt biztonsági ellenőrzéseket, valamint karbantartási és szervizelési feladatokat.
• Győződjön meg arról, hogy minden fedőelem, burkolat, fogantyú és vágószerkezet megfelelően rögzítve van és sérülésmentes.

- Győződjön meg arról, hogy nincsenek repedések a fűrésztárcsa vagy a fűvágó kés fogain és középső furatán. Ha sérülést talál, cserélje ki az elemet.

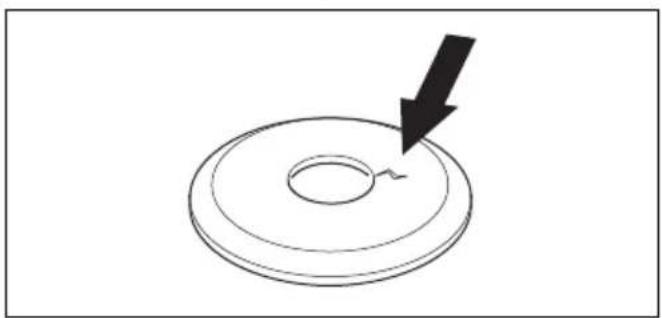

- Keressen repedéseket a támkarimán. Ha a támkarima sérült, cserélje ki.

- Győződjön meg arról, hogy a záróanya nem mozdítható el kézzel. Ha el tudja mozdítani kézzel, akkor nem rögzíti megfelelően a vágófelszerelést, ezért cserélnie kell.

- Keressen sérülést, repedést a pengevédőn. Cserélje a pengevédőt, ha sérült vagy repedt.

- Keressen sérülést, repedést a szegélyvágó fejen és a vágófelszerelés védőburkolatán. Ha a szegélyvágó fej vagy a vágófelszerelés védőburkolata sérült vagy repedt, cserélje ki.

1. Fektesse a terméket vízszintes és stabil felületre. A vágófelszerelés ne érintkezzen a talajjal.

2. Nyomja meg többször az üzemanyagpumpát, amíg töltődni nem kezd üzemanyaggal. Az üzemanyagpumpát nem szükséges teljes mértékben megtölteni.

1. A szívatókart tolja a szívató állásba.

FIGYELMEZTETÉS: Ha a motort a szivatókarral indítja el, a vágófelszerelés azonnal forogni kezd.

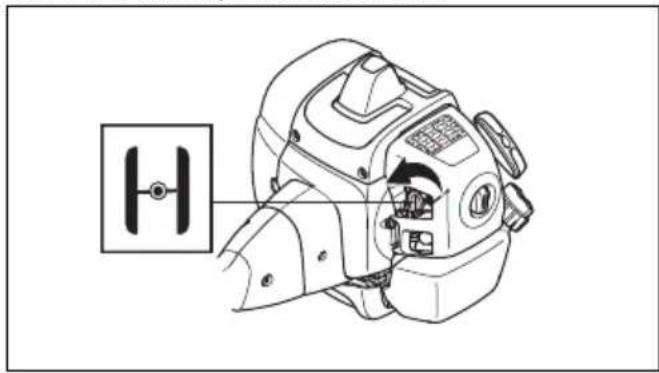

1. Az indító-/leállítókapcsolót állítsa a RUN (ÜZEM) pozícióba.

1. Nyomja a géptestet bal kézzel a talajnak.

1. Fogja meg a berántókötél fogantyúját jobb kézzel.

2. Húzza ki lassan az indítózsinórt a jobb kezében tartva, amíg ellenállást nem érez.

FIGYELMEZTETÉS: Ne tekerje a berántókötelet a keze köré.

1. Gyorsan és erőteljesen húzza ki a zsinórt. Húzza meg többször az indítózsinórt, amíg a motor be nem indul.

VIGYÁZAT: Ne húzza ki az indítózsinórt teljesen, és ne engedje el az indítófogantyút, ha a zsinór teljesen kihúzott állapotban van. Ezzel kárt tehet a termékben.

1. Amikor a motor begyújt, állítsa vissza a szívatót.

2. A motor beindulásakor fokozatosan kezdje működtetni a gázadagolót.

3. Használat előtt győződjön meg arról, hogy a motor egyenletesen jár-e, és hagyja 1-2 percig melegedni.

A termék leállítása

- A motor leállításához nyomja meg a leállítókapcsolót.

- A kés visszarúgása a termék hirtelen elmozdulása oldalra, előre vagy hátrafelé. Akkor történik késlökés, ha a fűvágó kés olyan tárgynak ütközik, amit nem tud elvágni. A kés visszarúgása gyakrabban következik be olyan területen, ahol a vágandó anyagot nem lehet jól látni.

- A kés visszarúgása esetén előfordulhat, hogy a termék vagy a kezelője kibillen a helyzetéből. Az elmozduló kés közeli személyeket is elérhet, így fennáll a sérülés kockázata.

- Ha a kés elgörbült, megrepedt vagy más módon megsérült, ki kell cserélni.

- Használjon éles kést. A visszarúgás esélye megnő, ha a kés nem éles.

Általános munkavégzési utasítások

FIGYELMEZTETÉS: Legyen óvatos, ha feszülő fát vág. A vágás közben vagy a vágás végén váratlanul a helyére mozdulhat, és ezzel a terméknek ütődve sérülést okozhat.

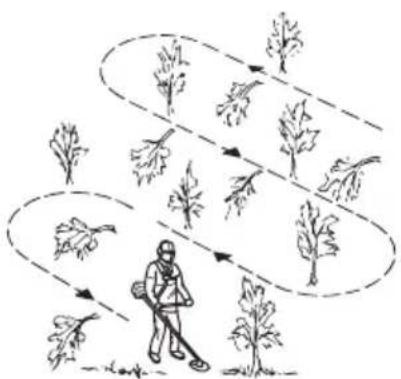

• Tisztítson meg egy nyílt területet a munkaterület egyik végén, és kezdje onnan a munkát.
• Szabályos vonalban haladjon végig a munkaterületen.


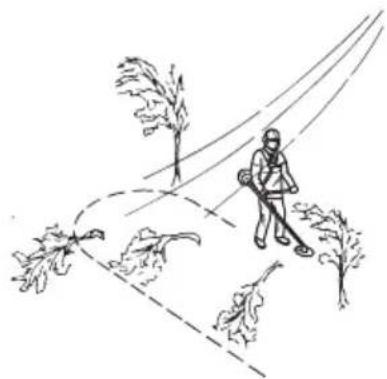

• Fordítsa a terméket teljesen balra és jobbra, minden fordulattal 4-5 méter széles területet megtisztítva.
• Tisztítson meg 75 méter hosszúságú területet, mielőtt visszaindul. Vigye magával az üzemanyagkannát is.
• Olyan útvonalat válasszon, amelyen keresztül a lehető legkevesebb árkon és akadályon kell átkelnie.
• Olyan irányba haladjon, hogy a szél a megtisztított területre döntse a levágott növényzetet.

- Haladjon a lejtők mentén, ne azokon át.

Erdőritkítás fűrésztárcsával

Fák kidöntése balra

Ahhoz, hogy a fa balra döljön, a fa alsó részét jobbra kell tolni.

1. Adjon teljes gázt.

2. Helyezze a fürésztárcsát a fához az ábrának megfelelően.

3. Döntse meg a fűrésztárcsát és nyomja erősen jobbra le. Ezzel egy időben nyomja a fát a pengevédővel.

Fák kidöntése jobbra

Ahhoz, hogy a fa jobbra döljön, a fa alsó részét balra kell tolni.

1. Adjon teljes gázt.
2. Helyezze a fűrésztárcsát a fához az ábrának megfelelően.
3. Döntse meg a fűrésztárcsát és nyomja erősen jobbra fel. Ezzel egy időben nyomja a fát a pengevédővel.

Ahhoz, hogy a fa előre döljön, a fa alsó részét hátrafelé kell tolni.

1. Adjon teljes gázt.
2. Helyezze a fürésztárcsát a fához az ábrának megfelelően.
3. Húzza gyors mozdulattal előre a fűrésztárcsát.

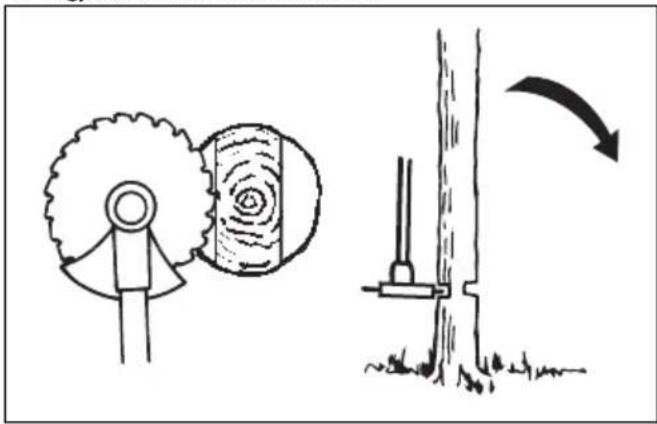

Nagyobb fák kidöntése

A nagyobb fákat két oldalról kell vágni.

1. Határozza meg, hogy melyik irányba fog dölni a fa.

2. Adjon teljes gázt.

3. Ejtse meg az első vágást a fa dölési oldalán.

1. Vágja át a fát a másik oldalról.

VIGYÁZAT: Ne próbálja hirtelen mozdulattal kihúzni a terméket, ha a fűrésztárcsa megakad. Ez károsíthatja a fűrésztárcsát, a szöghajtást, a tengelyt és a markolatot is. Engedje el a markolatot, tartsa a tengelyt két kézzel, majd óvatosan húzza ki a terméket.

Megjegyzés: A kisebb fákhoz alkalmazzon nagyobb vágónyomást. A nagyobb fákhoz alkalmazzon kisebb vágónyomást.

Bokorirtás fűrésztárcsával

Ahhoz, hogy a fa balra döljön, a fa alsó részét jobbra kell tolni.

• Vágja meg a vékony fákat és bokrokat.
- Mozgassa a terméket oldalról oldalra.
- Egy mozdulattal több fát is vágjon meg.

• Vékony fák csoportban:

a) Vágja a külső fákat magasan.
b) Vágja a külső fákat a megfelelő magasságra.
c) Vágjon középről. Ha nem fér hozzá a csoport közepéhez, vágja meg a külső fákat magasan, és hagyja kidőlni öket. Ezzel csökkentheti annak az esélyét, hogy a fűrésztárcsa megakad.

Füritkítás füvágó késsel

VIGYÁZAT: Ne használjon fűvágó kést és fűvágó pengét fán. A fűvágó késeket és a fűvágó pengéket csak magas vagy sürű fűhöz használja.

• Mozgassa a terméket oldalról oldalra.
• A vágást jobbról balra kezdje végezni. A következő vágás előtt helyezze a terméket jobbra.
• A füvágó kés bal oldalával vágjon.

• Döntse balra a füvágó kést, hogy a fü egy vonalba essen. Így könnyebben összegyűjthetők.
  • Stabilan, terpeszben támaszkodjon.
• Lépjen előre minden jobbra irányuló mozdulat után és vegyen fel stabil testhelyzetet a következő vágás előtt.
• Tartsa a támasztócsészét enyhe erővel a talajnak, hogy a fűvágó kés ne érje el a földet.
• Tartsa be ezeket az utasításokat, hogy csökkenthesse annak esélyét, hogy a levágott fü a füvágó késre tekeredik:

a) Adjon teljes gázt.
b) Ne érintse a levágott füvet a füvágó késsel, miközben a terméket balról jobbra mozdítja.

- A levágott fű összegyűjtése előtt állítsa le a motort és vegye le a terméket a hevederről. Helyezze a terméket a talajra.

Fünyírás a szegélyvágó fej használatával

Füszegély nyírás

1. Tartsa a szegélynyíró fejet közvetlenül a talajszint felett ferdén. Ne nyomja bele a damilt a fübe.

1. Csökkentse a füvágó damil hosszát 10-12 cm-re.
2. Csökkentse a motor fordulatszámát, hogy megóvja a növényeket a károsodástól.
3. Csak 80% gázt adjon, amikor akadályok közelében végez fünyírást.

1. Tartsa a damilfejet a föld fölött.
2. Döntse meg a damilfejet.
3. A munkaterületen található tárgyak körül a vágódamil végével végezze a nyírást.

VIGYÁZAT: Csak füvet nyírjon. A vágódamilhoz ütődő egyéb tárgyak gyorsítják a damil kopását.

1. A növényzet nyírását és ritkítását 80%-os fordulatszámon végezze. Ez csökkenti a damilfej és a vágódamil kopását.

Fúnyírás

1. A vágódamil a fü nyírásakor legyen párhuzamos a talajjal.

1. Ne nyomja le a talajra a damilfejet. Ezzel kárt tehet a termékben.
2. A fünyírást kaszáló mozdulatokkal végezze. Dolgozzon teljes fordulatszámon.

A forgó zsinór légáramlatával eltávolíthatja a levágott füvet a munkaterületröl.

1. Tartsa a damilfejet és a zsinórt a talaj felett, arra párhuzamosan.
2. Adjon teljes gázt.
3. A szegélyvágó fejet oldalról oldalra mozgatva seperje a füvet.

FIGYELMEZTETÉS: Minden alkalommal tisztítsa meg a damilfej borítását, amikor új vágózsinórt helyez fel, hogy egyensúlyt biztosíthasson és elkerülhesse a markolat vibrálását. Ellenőrizze és szükség esetén tisztítsa meg a szegélyvágó fej egyéb elemeit is.

Karbantartás

Bevezető

FIGYELMEZTETÉS: A termék

karbantartása előtt olvassa el és értelmezze a biztonsággal foglalkozó fejezetet.

Karbantartási terv

Karbantartás Naponta Hetente Havi
Tisztítsa meg a külső felületeket. X
Ellenőrizze a heveder épségét. X
Ellenőrizze a gázadagoló reteszét és a gázadagolót. Lásd: A gázadagoló reteszének ellenőrzése356. oldalon.	X
Keressen sérülést a fogantyún és a markolaton; ellenőrizze, hogy megfelelőenvannak-e rögzítve.	X
Ellenőrizze a leállítókapcsolót. Lásd: A leállítókapcsoló ellenőrzése357. oldalon.	X
Győződjön meg arról, hogy a vágófelszerelés alapjárati fordulatszámon nem forog.	X
Tisztítsa meg a légszűrőt. Ha sérült, cserélje ki. X
Keressen sérülést és repedést a vágófelszerelés védőburkolatán. X
Ellenőrizze, hogy a fűrésztárcsa vagy fűvágó kés megfelelően van-e rögzítve. Ellenőrizze, hogy a fűrésztárcsa vagy fűvágó kés éles és sértetlen-e.	X
Keressen sérülést és repedést a szegélyvágó fejen. Ha sérült, cserélje ki. X
Szorítsa meg teljesen a rögzítőanyát a rögzítőanyával ellátott vágófelszerelése-ken.	X
Keressen sérülést a szállítási biztosítószerkezeten; ellenőrizze, hogy megfelelő-en csatlakoztatható.	X
Húzza meg a csavarokat és az anyákat. X
Keressen szivárgást a motoron, az üzemanyagtartályon és az üzemanyag-vezetékeken.	X
Keressen sérülést az indítón és az indítózsinóron. X
Ellenőrizze a gyújtógyertyát. Lásd: A gyújtógyertya ellenőrzése.374. oldalon. Szükség esetén cserélje ki a gyújtógyertyát. Bizonyosodjon meg róla, hogy a gyújtógyertya olyan típusú, amely a rádióadást nem zavarja.		X
Tisztítsa meg a porlasztó külsejét és környezetét. X
Ellenőrizze, hogy a szöghajtás megfelelően fel van-e töltve zsírral. Lásd: Szög-hajtás374. oldalon.		X
Ellenőrizze, hogy az üzemanyagszűrő nincs-e elszennyeződve, és hogy az üzemanyag-vezetéken nincsenek-e repedések vagy egyéb sérülések. Szükség esetén cserélje ki.			X
Ellenőrizze az összes kábelt és csatlakozót. X
Cserélje a gyújtógyertyát. Bizonyosodjon meg róla, hogy a gyújtógyertya olyan típusú, amely a rádióadást nem zavarja.			X

Az alapjárati fordulatszám beállítása

A magas és alacsony fordulatszám túje állandó szinten van rögzítve, és nem módosítható. Egyedül az alapjáratí fordulatszám funkció módosítható.

1. Az alapjárati fordulatszám beállításának megkezdése előtt indítsa be a motort, és hagyja felmelegedni.

2. Csavarja az alapjárat-beállító csavart az óramutató járásával megegyező irányba, amíg a vágófelszerelés forogni nem kezd.

1. Csavarja az alapjárat-beállító csavart az óramutató járásával ellenkező irányba, amíg a vágófelszerelés le nem áll.

2. Az alapjárati fordulatszámnak alacsonyabbnak kell lennie a vágófelszerelés forgásához szükséges fordulatszámnál. Az alapjárati fordulatszám akkor van helyesen beállítva, ha a motor minden helyzetben egyenletesen jár.

A hangfogó karbantartása

A hangfogó csökkenti a zajszintet, és eltereli a kipufogógázokat a gép kezelőjétől.

FIGYELMEZTETÉS: A

katalizátorral ellátott hangfogók erősen felhevülnek üzemeltetés közben, és egy ideig a termék leállítását követően is forróak maradnak. Ez az üresjáratra is vonatkozik. A termék megérintése égési sérülést okozhat. Ne feledkezzen meg a tűzveszélyröl.

1. Állítsa le, és hagyja lehülni a terméket.
2. Távolítsa el a kipufogódobot.

1. Távolítsa el a szikrafogó hálót rögzítő csavarokat.

1. Eltömödés esetén tisztítsa meg, sérülés esetén pedig cserélje ki a szikrafogó hálót.

VIGYÁZAT: Ha a szikrafogó háló megsérült, akkor ki kell cserélni. H a hangfogó szikrafogó hálója hiányzik vagy hibás, ne használja a terméket.

VIGYÁZAT: Ha a szikrafogó háló gyakran eltömődik, ez annak lehet a jele, hogy csökkent a katalizátor teljesítménye. A hangfogó ellenőrzésével kapcsolatban forduljon a szakszervizhez. Egy eltömődött szikrafogó háló a termék túlmelegedéséhez, valamint a henger és a dugattyú sérüléséhez vezet.

A hütörendszer tisztítása/karbantartása

A termék hűtőrendszerrel van felszerelve. A szennyezett vagy eltömödött hűtőrendszer a gép túlhevüléséhez vezethet, ami a dugattyú és a henger károsodását okozhatja. Ellenőrizze és tisztítsa meg kefével a hűtőrendszert hetente egyszer, erős igénybevétel esetén gyakrabban is. A hűtőrendszer a hengeren (A) és a levegőbeömlő nyíláson (B) található hűtőbordákból áll.

A szennyezett légszűrő karburátorhibát, indítási problémákat, a motorteljesítmény romlását és a motoralkatrészek kopását okozhatja. Emellett a motor a szükségesnél több üzemanyagot használhat fel. Tisztítsa a szűrőt legalább 8 óránként, vagy ennél gyakrabban, ha a terméket poros környezetben használja.

Megjegyzés: A légszűrő tisztítása vagy cseréje után szükség lehet a motor beállítására. Lásd: Az alapjárati fordulatszám beállítása372. oldalon.

A levegőszűrő tisztítása és ellenőrzése

1. Vegye ki a levegőszűrőt.

1. Fúvassa ki a filc levegőszűröt sürített levegővel.

VIGYÁZAT: Cserélje ki a filc levegőszűrőt, ha az nem tisztítható meg teljesen. Mindig cserélje ki a sérült filc levegőszűrőt.

1. Tisztítsa meg a levegőszűrő fedelének belső felületét. Ezt sürített levegő vagy egy kefe segítségével végezheti el.

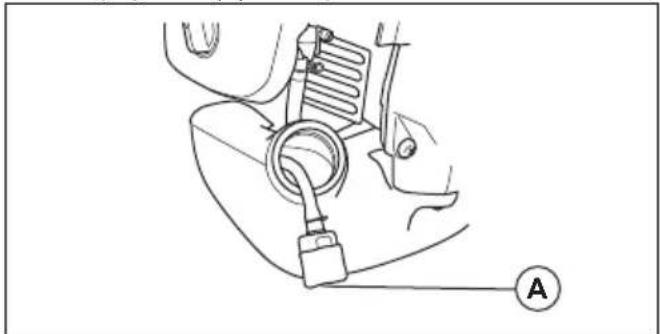

Üzemanyagszürő

Ha a motor nem kap elég üzemanyagot, győződjön meg róla, hogy a tanksapkán lévő szellőzőnyílás és az üzemanyagszűrő (A) szennyeződésmentes-e.

A szöghajtás gyárilag fel van töltve megfelelő mennyiségű zsírral. A termék használata előtt azonban

ellenőrizze, hogy a szöghajtás 3/4 részig fel van-e töltve kenőzsírral. Használjon speciális McCulloch zsírt.

A szöghajtásban található kenőzsírt csak a szöghajtás javítása esetén kell kicserélni.

A gyújtógyertya ellenőrzése.

VIGYÁZAT: Használja mindig az előírt típusú gyújtógyertyát. A nem megfelelő gyújtógyertya károsíthatja a terméket.

• Vizsgálja meg a gyújtógyertyát, ha gyenge a motor, nehezen indul, vagy egyenetlen az alapjárata.
• A gyújtógyertya elektródái közötti lerakódások kialakulásának csökkentése érdekében tartsa be az alábbi utasításokat:

a) gondoskodjon az alapjárati fordulatszám megfelelő beállításáról;
b) gondoskodjon a megfelelő üzemanyagkeverékröl:
c) gondoskodjon a levegőszűrő tisztaságáról.

- Ha a gyújtógyertya piszkos, tisztítsa meg, és ellenőrizze, hogy a szikraköz megfelelő-e, lásd: Műszaki adatok374. oldalon.

- Szükség esetén cserélje ki a gyújtógyertyát.

Műszaki adatok

	B40 B Elite B40 BT Elite
Motor
Hengerűrtartalom, cm ^3	40,1 40,1
Hengerátmérő, ∅ mm 40,5 40,5
Henger lökethossza, mm 31,1 31,1
Üresjárati fordulatszám, ford./perc 3000 3000
Javasolt maximális fordulatszámot, ford./perc 12000 12000
Kimenőtengely fordulatszáma, ford./perc 8220 8220
Legnagyobb motorteljesítmény az ISO 8893 szabvány szerint, kW/ford./perc	1,5/9000 1,5/9000
Gyújtásrendszer
Gyújtógyertya NGK CMR7H-10 NGK CMR7H-10
Elektródahézag, mm 1,0-0,9 1,0-0,9
Üzemanyag- és olajozási rendszer
Karburátor gyártója/típusa Ruixing H225D- Ruixing H225D-
Üzemanyagtartály ürtartalma, l/cm3 1/1000 1/1000
Tömeg
Tömeg üzemanyag, vágófelszerelés és védőburkolat nélkül, kg	7.3 7,4
Zajkibocsátás40
Hangteljesítményszint, dB(A)-ben mérve 112 112
Hangteljesítményszint, garantált, LWA dB(A)	118 118
Zajszintek41A kezelő hallószervére gyakorolt, EN ISO 11806 és ISO 22868 szabvány szerint mért ekvivalens hangnyomásszint, dB(A), min./max.
Szegélyvágó fejjel ellátva (eredeti)	100 100
Füvágó késsel ellátva (eredeti)	99	99
Fürésztárcsával ellátva (eredeti)	-	99
Rezgésszintek42Az EN ISO 11806 és az ISO 22867 szabvány szerint mért ekvivalens rezgésszintek (ahv,eq) a fogantyún, m/s2
Szegélynyíró fejjel ellátva (eredeti), bal/jobb	3,4/4,4 3,4/4,4
Füvágó késsel ellátva (eredeti), bal/jobb	5,2/5,1 5,2/5,1
Fürészpengével ellátva (eredeti), bal/jobb	-	4,5/4,2
B40 B Elite, B40 BT Elite
Eredeti tartozékok Típus Vágófelszerelés védőburkolata,		cikksz.
Pengék/vágófejek központi furata, ∅ 25,4 mm
Kimenőtengely csavarmenete: M12
Fűpenge/fűvágó kés Fűvágó kés 255-4, 1" (∅ 255 4 fog) 580 30 50-01
		Fűvágó kés 255-3 (∅ 255 3 fog) 580 30 50-01
Fűrésztárcsa Fűrészpenge 200-22 (∅ 200-22 fog) 581 33 84-01
Damilfej P35 580 30 50-01
Támasztócsésze Fix –

EK megfelelőségi nyilatkozat

Husqvarna AB, SE-561 82 Husqvarna, Svédország, tel: [phone], kijelenti, hogy azok a McCulloch B40 B Elite szegélyvágók, amelyek a 2021 évtől kezdve kaptak sorozatszámot (az év jól látható a típustáblán, a sorozatszám előtt), megfelelnek az EGK TANÁCSA következő IRÁNYELVEINEK:

• a 2006. május 17-i, „gépekre vonatkozó” 2006/42/EK sz. irányelv
• a 2014. február 26-i, „elektromágneses megfelelőséggel kapcsolatos” 2014/30/EU sz. irányelyv
• a 2000. május 8-i, „környezeti zajkibocsátással kapcsolatos” irányelv 2000/14/EK. Megfelelőségi felmérés az V. melléklet szerint. A zajszennyezésre vonatkozó további információkat a Műszaki adatok fejezetben találja.
• a 2011. június 8-i, „az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozására” vonatkozó irányely 2011/65/EU.

A következő szabványok kerültek alkalmazásra:

EN ISO 12100:2010, CISPR 12:2007+A1:2009, EN ISO 14982:2009, EN ISO 11806-1:2011, EN IEC 63000:2018

ARISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden önkéntes típusbevizsgálást végzett a Husqvarna AB nevében. A bizonyítványok számai: SEC/12/2339 - B40 B Elite, B40 BT Elite

Az RISE SMP Svensk Maskinprovning AB a tanács 2000/14/EK irányelve V. függelékének való megfelelést is igazolta.

Huskvarna, 2020-08-25

P.M.d.u=

Pär Martinsson, Fejlesztési igazgató (A Husqvarna AB technikai dokumentációért felelős hivatalos képviselője)

SPIS TREŚCI

Wstep....378

Süüteküünla hooldamine
